Организация стока поверхностных вод — Все для МГСУ

Рис. 19. Схемы организации поверхностного стока в зависимости от рельефа территории.

   Основными параметрами, характеризующими дожди являются – интенсивность, продолжительность и повторяемость дождей.
   При проектировании дождевой канализации в расчет берут дождевые воды, дающие наибольшие расходы стока. Т.о. для расчетов принимают средние интенсивности дождя за периоды различной длительности.
   Все расчеты проводятся, согласно рекомендациям:
СНиП 23-01-99* Климатология и геофизика.
СНиП 2.04.03-85 Канализация. Наружные сети и сооружения
   Организацию поверхностного водоотвода осуществляют со всех городских территорий. Для этой цели используют открытую и закрытую водосточную системы города, которые выводят поверхностный сток за городскую территорию или на очистные сооружения.

Типы дождевой сети (закрытая, открытая)
   Открытая сеть — это система лотков и кюветов, входящих в поперечный профиль улиц, дополненная другими водоотводными, искусственными и естественными элементами.
   Закрытая — включает подводящие элементы (лотки улиц), подземную сеть труб (коллекторов), дождевые и смотровые колодцы, а также узлы специального назначения (выпуски, водобойные колодцы, перепадные колодцы и др.).
   Смешанная сеть имеет элементы открытой и закрытой сети.

   Ливневой (дождевой) коллектор, расположенный вдоль магистрали, дублируется, если ширина проезжей части магистрали превышает 21 м или, если ширина магистрали в красных линиях более 50м (рис. 21,в). Во всех остальных случаях применяют схемы, изображенные на рис. 21, а, б.
   Для удобства эксплуатации длину ветки ливневой канализации ограничивают 40 м. На ней могут располагаться 2 дождеприемных колодца, на стыке которых устанавливают смотровой колодец, однако, на участках с большим объемом стока, количество дождеприемных колодцев может быть увеличено (до 3 в одной точке). При длине ветки до 15 м и скорости движения сточных вод не менее 1м/с, допускается присоединение без смотрового колодца. Диаметр веток принимается в пределах 200- 300 мм. Рекомендуемый уклон – 2-5%, но не менее 0.5%
   При необходимости, дождеприемные колодцы делают комбинированными: для приема воды с проезжей части и для принятия вод из дренажных систем (дрен).
   Смотровые колодцы располагаются в местах изменения направления трассы, диаметра и уклона труб, присоединений трубопроводов и пересечения с подземными сетями в одном уровне, в соответствии с условиями рельефа (уклонами), объемом стока и характером проложенных коллекторов ливневой канализации, на ливневой (канализационной) сети.
   На прямых участках трассы шаг размещения смотровых колодцев зависит от диаметра труб водостока. Чем больше диаметр, тем расстояния между колодцами больше. При диаметре 0.2÷0.45м расстояние между колодцами должно быть не более 50 м, а при диаметре более 2 м – расстояние 250 -300м.
   Ливневой коллектор, как элемент ливневой канализации, располагается на застраиваемой территории города в зависимости от общей компоновки всей ливневой сети.

   Глубина заложения ливневого коллектора зависит от геологических условий грунта и глубины промерзания. Если в районе строительства грунт не промерзает, то минимальная глубина заложения водостока составляет 0.7м. Определение глубины заложения производится в соответствии с требованиями норм СНиПа.
Обычная водосточная сеть проектируется с продольным уклоном 50/00, но в условиях равнинного рельефа — уменьшают до 40/00.
   На равнинных территориях принимают минимальный уклон коллектора, равный 40/00. Такой уклон позволяет обеспечить непрерывность движения (постоянность) ливневых вод в коллекторе и предотвращает его заиливание.
   Максимальный уклон коллектора принимают таким, при котором скорость движения воды составляет 7 м/с, а для металлических коллекторов 10 м/с.
   При больших уклонах коллекторы могут выйти из строя из-за возникновения гидравлического удара.
   К числу возможных сооружений на водосточной сети относятся перепадные колодцы, устраиваемые на участках с большим падением рельефа, для уменьшения скорости движения воды в коллекторе, превышающей наибольшие допустимые нормы. При значительных предельных уклонах местности на трассе коллектора устраиваются быстротоки, водобойные колодцы или применяются чугунные или стальные трубы.
   Выпуски водосточной сети по санитарным соображениям желательно устраивать вне границ застройки города в очистные сооружения (отстойники, поля фильтрации).

   Открытая дождевая сеть стоит из уличной и внутриквартальной. В сети выделяют кюветы и лотки, удаляющие воду из пониженных мест территории, перепускные лотки, удаляющие воду из пониженных мест территории, и канавы, отводящие воды с больших площадей бассейна. Иногда открытую сеть дополняют русла малых рек и каналы.
   Размеры поперечных сечений отдельных элементов сети определяют расчетом. При небольших площадях стока размеры поперечных сечений лотков и кюветов не рассчитывают, а принимают по конструктивным соображениям с учетом стандартных габаритов. В городских условиях водоотводящие элементы, укрепляют по всему дну или по всему периметру. Крутизну откосов кюветов и каналов (отношение высоты откоса к его заложению) устанавливают в пределах от 1:0.25 до 1:0.5.
   Лотки и кюветы проектируют вдоль улиц. Трассы водоотводных каналов прокладывают, максимально приближаясь к рельефу, по возможности вне границ застройки.
   Поперечное сечение кюветов и лотков проектируют прямоугольной, трапецеидальной и параболической, канав – прямоугольной и трапецеидальной. Наибольшую высоту кюветов и канав ограничивают в городских условиях. Ее делают не более 1.2 м (1.0 м — предельная глубина потока, 0.2м — наименьшее превышение бровки кювета или канавы над потоком).
   Наименьшие уклоны лотков проезжей части, кюветов и водоотводящих канав принимают в зависимости от типа покрытия. Эти уклоны обеспечивают наименьшую незаиливающую скорость движения дождевых вод (не менее 0.4 – 0.6 м/с).
   На участках территории, где уклоны рельефа больше тех, при которых возникают максимальные скорости течения, проектируют специальные сооружения, быстротоки, ступенчатые перепады.

Особенности проектирования дождевой сети при реконструкции.

allformgsu.ru

Поверхностный водоотвод для спортивных площадок. Уклоны.

В уплотненном состоянии специальные смеси обладают очень незначительным коэффициентом фильтрации, колеблющимся от 0,0021 до 0,000039 см/сек.

Величина коэффициента фильтрации указывает, что решающее значение для обеспечения нормального влажностного режима конструкции имеет правильная организация поверхностного стока, так как только незначительная часть выпавших осадков будет попадать в тело конструкции за счет инфильтрации их через покрытие.

Отвод атмосферной воды с покрытий сооружений для легкой атлетики и спортивных игр осуществляется путем придания поверхности сооружений продольного или поперечного уклона и устройства специальных закрытых водостоков, конструктивно совмещаемых с дренами мелкого заложения, которые осушают конструкцию при повышении уровня грунтовых вод в весенне-осенние периоды года.

Уклоны.

Правильное назначение уклонов поверхности в значительной степени влияет на эксплуатационные характеристики сооружения.

На горизонтальном или с незначительным уклоном (менее 0,002) покрытии вода будет застаиваться, что приводит к размоканию покровной смеси и резкому ухудшению условий эксплуатации покрытия.

Напротив, при уклоне 0,02—0,03 за счет повышенных скоростей стока будут происходить размыв покрытия и нарушение его однородности. Верхняя (по уклону) часть покрытия в результате окажется «огрубленной» избытком крупных составляющих специальной смеси, а нижняя будет заиливаться и делаться скользкой и липкой.

Установлено, что поверхности площадок для ручных спортивных игр должен придаваться продольный или поперечный уклон от 0,002 до 0,005, при вертикальной планировке поверхности, указанной на рис. 15. Опыт эксплуатации таких площадок показывает, что оптимальной величиной уклона является величина 0.005; гребень ската на волейбольных и теннисных площадках рекомендуется располагать параллельно короткой стороне, на баскетбольных площадках — длинной стороне.

Для простейших сооружений

, размещаемых на рельефе с односторонним уклоном, допускается принимать односкатный уклон поверхности (при расположении сооружения короткой стороной по склону). Четырехскатный уклон применяется редко.

При групповом размещении площадок вертикальная планировка выполняется на основании тех же требований, но с учетом рельефа местности. Одним из широко распространенных приемов решения вертикальной планировки группы площадок, размещаемых на рельефе с односторонним уклоном, является террасирование.

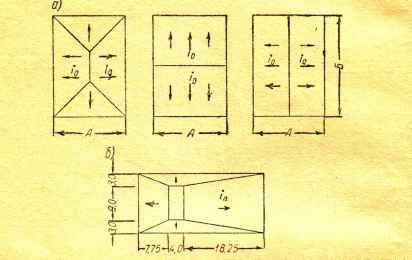

Рисунок 15. Схемы уклонов поверхности площадок для ручных спортивных игр: а) площадки для баскетбола, волейбола, тенниса и др.: А—ширина площадки; В—длина площадки; б) площадка для городков

Откосы, разделяющие смежные площадки-террасы, озеленяются и используются как трибуны.

Легкоатлетическая беговая дорожка не имеет уклона в продольном направлении

— ее бровки устанавливаются строго горизонтально. Для отвода поверхностного стока дорожке придается поперечный уклон 0,01 (сохраняемый и на виражах) в сторону внутренней бровки. При этом часть покрытия из специальной смеси на ширину 3—5 см от бровки заменяется отсыпкой мелкогравийного материала с крупностью частиц 2—7 мм, играющего роль фильтра. Пройдя через фильтр, поверхностная вода попадает в сборную кольцевую дрену, а оттуда в колодцы сети ливнестока.

Этот способ удаления атмосферных осадков с поверхности беговой дорожки обладает тем недостатком, что под влиянием размывающего действия стекающей по уклону воды происходит заиливание наиболее ответственного участка покрытия — полосы шириной 0,4-0,6м, примыкающей к внутренней бровке.

Это приводит к засорению гравийного фильтра и ухудшению работы дренажа; после дождей на дорожке надолго застаиваются лужи, препятствуя проведению спортивных занятий. В связи с этим предложено по устройству закрытого лотка для отвода ливневых вод с поверхности беговой дорожки. Закрытый лоток шириной 20 и глубиной 5 см, из бетона или кирпича, имеет уклон дна 0,004 и располагается

у бровки беговой дорожки со стороны футбольного поля (рис. 16, а). Поверхностный сток с беговой дорожки осуществляется по лотку через отверстия d = 20—25 мм, пробиваемые в бровке на уровне земли через 40—50 см. Таким образом, удаление воды происходит за пределы дорожки и возможность заиливания ее поверхности у бровки уменьшается. Возможны и другие решения, — например, устройство полой бровки-лотка и т. п.

Поверхности секторов легкой атлетики придается уклон 0,003 в сторону внутренней бровки беговой дорожки в соответствии с общей схемой уклонов нормального спортивного ядра.

www.stroimt.ru

Уклон тротуарной плитки: полезные рекомендации

В настоящее время тротуарная плитка является самым популярным покрытием для благоустройства и оформления тротуаров, площадей, парковых аллей, дорожных покрытий и загородных участков. Такая плитка придает городским улицам красивый, современный и ухоженный вид.

Для получения долговечного и качественного покрытия очень важно соблюдать технологию, которая имеет ряд нюансов и особенностей. Важное требование — это уклон тротуарной плитки, который необходим для стока дождевой или талой воды.

Уклон тротуарной плитки для стока воды

При укладке плитки у поверхности должен быть определенный уклон, который создается для стока воды, дождевой или талой. Обычно он выражается в процентах. К примеру, уклон в 1% составляет 1 см на 1 метр покрытия.

Выбор нужного уклона происходит в зависимости от климата и особенностей поверхности, которую нужно покрыть. Наиболее оптимальный общепринятый вариант составляет 1%, его вполне достаточно для схода воды, и он удобный для передвижения по дорожке. Важно отметить, что водоотводная способность покрытий из плитки отличается в зависимости от ее поверхности, а также качества укладки и заделки стыков.

Способность отводить воду меньше у рельефных, чем у гладких плиток. Поэтому уклон для стока воды с гладкой поверхностью должен быть не меньше 2-2,2%, с рельефной — 2,5%. Проект уклонов создается таким образом, чтобы направить воду к водоотводным элементам, в качестве которых используются бетонные ливневки или лотки для стока воды.

На поворотах, подходах к ступенькам и дверям, то есть местам с большой проходимостью, уклоны не должны быть больше 3-3,5 %. Такой уклон необходим для того, чтобы избежать падений во время гололеда зимой. В тех местах, где люди проходят довольно редко, уклоны могут быть 6-7 %, но не больше. Если уклон тротуарной плитки для стока воды выполнен правильно, то влага не задерживается на покрытии и не проникает внутрь него, что положительно сказывается на долговечности. В противном случае происходит быстрое разрушение плитки.

Определиться с высотной отметкой необходимо перед началом работ. Наклон должен быть организован так, чтобы вода максимально быстро отводилась от сооружений в водосточные лотки. Необходимо знать, что при отсутствии водосточных лотков в зимний период может образоваться наледь. Также при застаивании воды и ее замерзании, плитка может начать крошиться.

Для определения высотной отметки необходимо воспользоваться нивелиром или гидроуровнем. Между двумя элементами необходимо натянуть леску или шпагат. Затем к шпагату поднести уровень (параллельно, не касаясь его) и вывести нужный уклон. Для отметки обычно используют деревянные колья, установку которых производят в нескольких местах. После выбора высотных точек, можно перейти к подготовке основания, которое также имеет большое значение для долговечности тротуарного покрытия.

Важное значение правильной укладки плитки

Подводя итоги, можно с уверенностью сказать, что уклон тротуарной плитки для стока воды играет большую роль в эксплуатации покрытия. Для того, чтобы ее правильно уложить, необходимо сделать разметку и подготовить качественно основание. Обязательно обеспечить водоотвод, чтобы собравшаяся вода не разрушала тротуарное покрытие, и не мешала его функционированию.

Если же неправильно произвести работы по укладке, то это приведет к необратимым последствиям. Сначала все будет выглядеть хорошо, однако со временем будет проникать вода, появятся промоины в основании и просадка участка мощения. Поэтому для того, чтобы работа была выполнена безупречно, доверьте ее профессионалам или строго соблюдайте технологию укладки тротуарной плитки при работе.

skorobogatko.com.ua

Организация поверхностного стока осадков с дорожек и площадок

Важным аспектом при проектировании и строительстве плоскостных элементов благоустройства является организация поверхностного стока. Быстрое удаление с дорожек и площадок выпадающей в виде осадков воды обеспечивается вертикальной планировкой их поверхности, позволяющей собирать воду в определенных проектом местах и направлять ее в ливневую сеть (лотки и колодцы) (рис. 4.1).

Рис. 4.1. Конструкции дождеприемных сооружений: а — открытый лоток; б — закрытый лоток; в — дождеприемный колодец; 1 — ячеистая решетка из чугуна или оцинкованной стали; 2 — лоток (канал) из полимерных материалов; 3 — пластиковый мусоросборник; 4 — место подключения к ливневой сети (стрелками обозначен уклон)

Уклон поверхности покрытий, обеспечивающий отвод поверхностных вод, при наличии системы ливневой канализации для твердых монолитных покрытий должен составлять не менее 4%; при отсутствии ливневой канализации — не менее 5 %. Максимальные уклоны назначаются в зависимости от условий движения транспорта и пешеходов.

На дорожках поверхностный сток может быть организован различными способами, в зависимости от проектируемого поперечного профиля. Наиболее распространенными являются двухскатный выпуклый и односкатный профили, реже используют двухскатный вогнутый профиль (рис. 4.2).

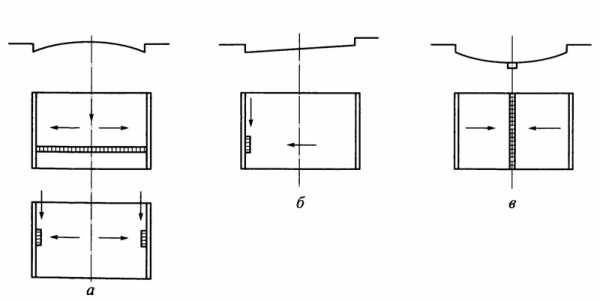

Рис. 4.2. Организация поверхностного стока на дорожках: а — двухскатный выпуклый профиль; б — односкатный профиль; в — двухскатный вогнутый профиль

При использовании двухскатного выпуклого профиля для сбора воды устанавливают поперечный лоток либо парные дождеприемные колодцы. Для односкатного профиля дождеприемные колодцы устанавливают с одного более низкого края дорожки. При использовании двухскатного вогнутого профиля водоотводящий лоток формируется вдоль продольной оси дорожки. При выборе этого проектного решения необходимо учитывать, что ширина дорожки должна быть не менее 1,5 м для удобного движения пешеходов с каждой стороны лотка.

Рис. 4.3. Организация поверхностного стока на площадках: а — односкатная поверхность; б — двухскатная поверхность; в — многоскатная поверхность; г — сложная (ячеистая) поверхность; 1 — линия водораздела; 2 — точка водораздела; 3 — дождеприемный колодец; 4 — дождеприемный лоток

Организация поверхностного стока на площадках может быть выполнена различными вариантами проектных решений (рис. 4.3):

1) односкатная поверхность — простейшее решение, когда воду собирают и отводят вдоль одного из краев площадки;
2) двухскатная поверхность — отвод воды производится аналогично отводу воды с дорожек с двухскатным профилем;
3) многоскатная поверхность — воду собирают по периметру площадки, поднимая ее центр. Такое решение подобно проектированию крыш зданий;
4) сложная поверхность, состоящая из отдельных ячеек — такое решение обосновано на больших горизонтальных площадях, где затруднено проектирование протяженных односкатных поверхностей. Этот подход также позволяет решать утилитарные задачи отвода воды с точки зрения дизайна городской среды. Комбинируя дорожные покрытия и элементы водоотвода (лотки, колодцы), можно создать оригинальные проектные решения. В зарубежной практике можно найти достаточное количество примеров таких объектов. Интересным инженерным решением является подсветка элементов водоотвода в ночное время.

Источник: Строительство и эксплуатация объектов ландшафтной архитектуры. Теодоронский В.С.

landscape.totalarch.com

Уклон водосточного желоба на 1 метр его длины

Каким в теории должен быть правильный уклон водосточного желоба на 1 метр длины? Эта простенькая на первый взгляд задачка иногда ставит в тупик неопытного застройщика. Между тем ответ прост. Он давно прописан в СНИП и подтвержден практическим использованием систем водостока.

К монтажу подобной системы следует отнестись со всей ответственностью. Ведь что произойдет при неправильной установку или выборе неправильного угла наклона? Медленное разрушение стены и фундамента. Это крайне неприятные вещи.

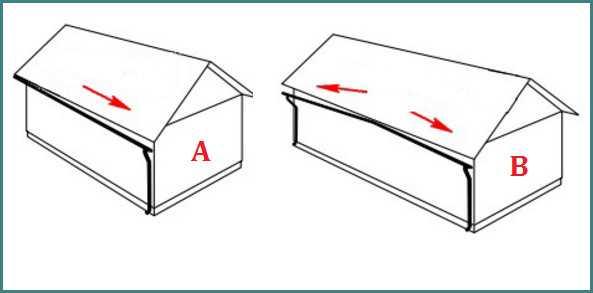

Для начала нужно определиться: простой уклон мы будем проектировать или двойной? Здесь имеются такие рекомендации.

Если длина рабочей зоны водосточного желоба составляет менее 24 м — можно применить конструкцию А (простого уклона).
Если эта цифра больше 24 м — рекомендуется к использованию двойной уклон водосточного желоба (вариант В).

Теперь чистая конкретика.

Итак, существует ли минимальное значение уклона водосточного желоба на 1 метр его длины? Да, оно равно 1 мм на 1 метр погонный всей конструкции.
А есть ли средняя цифра? Тоже есть. Рекомендуемый уклон должен составлять 2-3 мм на 1 метр.

Таким образом, если длина ската равна, допустим, 10 метрам, то перепад высот между крайними кронштейнами должен быть равен 20-30 мм.

Это общепринятые параметры. Почему так важно их соблюдать? Почему нельзя выйти за пределы этих показателей?

Если угол наклона будет слишком велик, принимающая воронка водостока просто не справится с таким потоком воды.
Если он будет мал, влага застоится в желобе. И если в теплое время это не столь критично, то в зимнее масса снега и льда вполне способна вывести всю конструкцию из строя.

Вот почему нужно неукоснительно придерживаться при монтаже приведенных параметров. На практике это выглядит так.

Монтируется кронштейн в самой высокой точке водостока. Затем в самой нижней с таким расчетом, чтобы выдержать озвученные выше значения. Затем между этими крайними крюками натягивается шнур, и по нему выставляются остальные кронштейны.

Кстати, о шаге крюков. Если система из пластика, он обычно равен 500-600 мм. Если из металла — 750-1500 мм.

Это то, что надо знать об уклоне водосточного желоба на 1 метр погонный его общей длины.

loskk.ru

Поверхностный водоотвод

Уклоны поверхности открытых плоскостных сооружений

8.11 Чтобы обеспечить поверхностный водоотвод и улучшить условия дренирования, поверхности покрытия придаются уклоны для сброса ливневых вод за пределы сооружения (по рельефу, в водоотводные лотки или дренажные канавки).

Для уменьшения объема земляных работ и улучшения условий отвода воды за пределы сооружения рекомендуется полотно сооружения выполнять в насыпи с разницей отметок бровки покрытия и прилегающей территории 10 — 25 см.

8.12 Величина уклонов поверхности приведена в таблицах 8.7 и 8.8 в зависимости от выбранного типа покрытия и принятой схемы вертикальной планировки поверхности. При применении деревянных, асфальтовых, бетонных и других водостойких покрытий им следует придавать минимальные уклоны (i не более 0,003). Схемы организации поверхностного водоотвода даны на рисунке 8.3.

Таблица 8.7 — Уклоны неводостойких покрытий для спортивных площадок

Назначение спортивной площадки		Тип покрытия	Схема вертикальной планировки поверхности	Максимальная величина уклона i
Назначение спортивной площадки		Тип покрытия	Схема вертикальной планировки поверхности	продольного	поперечного
Волейбол, бадминтон		Оптимальная смесь	III, II, IV	0,004	0,005
Баскетбол		То же	III, II, IV	0,005	0,006
Гандбол		Спортивный газон	III, II	0,006	0,008
Гандбол		Оптимальная смесь	III, II	0,005	0,006
Теннис		Спортивный газон	III, II	0,004	0,008
Теннис		Оптимальная смесь	III, II	0,002	0,006
Настольный теннис		То же	III, II	0,01	0,01
Городки	«Города»	Любое допускаемое	VI	0,00	0,00
Городки	«Коны» и «полуконы»	Оптимальная смесь	VI	0,005	0,01

Таблица 8.8 — Уклоны покрытий на игровых полях и местах для легкой атлетики

Назначение спортивной площадки	Тип покрытия	Схема вертикальной планировки поверхности	Максимальная величина уклона i		Примечания
Назначение спортивной площадки	Тип покрытия	Схема вертикальной планировки поверхности	продольного	поперечного	Примечания
Поля для бейсбола Поле для регби	Спортивный газон (НВ-2)	I	0,008	0,008	При расположении поля в составе спортядра должна применяться только схема 1
Поле для футбола	Неводостойкое (НВ-1)	I, II	0,006	0,006
Поле для хоккея на траве	Водостойкое (В-1)	I, II	0,004	0,004
Места для легкой атлетики:
дорожки для разбега в прыжках, в длину, с шестом и тройном	Неводостойкое (НВ-1)	IV, V	0,001	0,01	Продольный уклон регламентируется по направлению бега (разбега). На спортивном ядре все точки внутреннего периметра круговой беговой дорожки должны находиться на одной отметке
в метаниях копья, гранаты и мяча	Водостойкое (В-1)	IV, V	0,001	0,01
прямая и круговая беговые дорожки	Неводостойкое (НВ-1)				Продольный уклон можно предусматривать по направлению бега, поперечный уклон должен быть направлен в сторону внутренней бровки
прямая и круговая беговые дорожки	Водостойкое (В-1)	IV; V	—	0,01
дорожка для разбега при метании копья	Любое допустимое (НВ-1, В-1)	V	0,001	—	Продольный уклон схемы V может предусматриваться по направлению разбега
сектор для разбега в прыжках в высоту	То же	II или III	0,001	0,005	—
сектор для разбега в прыжках в высоту	То же	V	0,004	—	—
площадки (ограниченные кольцом) для толкания ядра, метания диска или молота	Любое допустимое (В-2, В-3)	—	0,00	0,00	—
секторы для приземления диска и копья (при расположении вне спортядра)	Естественный травяной покров	II или III	0,003	0,006	—
	Естественный травяной покров	V	0,001	—	—
сектор (коридор) для приземления молота, мяча, гранаты (при расположении вне спортядра)	Естественный травяной покров	II или III	0,003	0,006	Продольный уклон схемы V предусматривается по направлению полета снаряда
	Неводостойкое (НВ-1)	II или III; V	0,001	0,005
	Водостойкое (В-1)	II	0,00	0,003
сектор для приземления ядра	Неводостойкое (НВ-1, НВ-2)	II или IV	0,001	0,005
	Водостойкое (В-1, В-2)	II	0,00	0,001
	Любое допустимое	V	0,001	—

Отвод воды из конструкции полотна

8.13 Конструкция полотна покрытия спортивной площадки по всей площади сооружения должна иметь одинаковую толщину, поэтому подстилающий грунт должен иметь уклоны, идентичные уклонам поверхности.

8.14 На водопроницаемых подстилающих грунтах строительство системы дренажных устройств не предусматривается.

На маловодопроницаемых подстилающих грунтах отвод воды из конструкции полотна осуществляется по уклону подстилающего грунта со сбросом ее в водоотводные лотки, кюветы или дренажные канавки, расположенные вдоль границ сооружения, в направлении, перпендикулярном уклону (рисунок 8.4, А).

8.15 Водоотводные лотки, предусматриваемые главным образом для отвода поверхностных вод и располагаемые за пределами сооружения, могут в зависимости от класса сооружения и местных условий выполняться как закрытыми, так и открытыми (с уклоном 0,003 — 0,005).

Лотки следует выполнять полыми (без заполнения дренирующим материалом).

Водоотводные лотки, располагаемые в пределах сооружений (между внутренней бровкой круговой беговой дорожки и полем для футбола на спортивных ядрах, между площадками, сблокированными в два ряда и более и т.п.), выполняют закрытыми (рисунок 8.4, А) с минимально допустимыми сечениями и уклонами (0,0015 — 0,002).

Примечание — В конструкции закрытого лотка, располагаемого по внутреннему периметру беговой дорожки на спортивных ядрах, прилежащая к дорожке стенка лотка может быть совмещена с внутренней материальной бровкой или может служить несущим элементом внутренней бровки.

8.16 Из водоотводных лотков, кюветов или канавок сброс следует предусматривать в ливневую канализацию (или иную водоотводную систему).

При отсутствии водоотводной системы сброс воды необходимо предусматривать в закрытые водоприемные колодцы (резервуары). Объем водоприемного колодца определяют исходя из количества выпадающих осадков и размеров осушаемой площади.

Конструкция и размещение ливнеприемных устройств должны исключать опасность травмирования.

8.17 При необходимости отвода из конструкции с газонными покрытиями и с покрытиями из неводостойких спецсмесей в условиях маловодопроницаемых подстилающих грунтов водоотводные лотки могут быть углублены для приема воды из дренирующих слоев.

8.18 В качестве верхнего рабочего слоя покрытия футбольного поля предусматривают неводостойкие (спортивный газон НВ-2, грунтовые покрытия из оптимальных смесей НВ-1) и синтетические водостойкие (В-1) покрытия. Поверхность футбольного поля устраивается с уклонами для отвода атмосферной влаги (рисунки 8.3 и 8.4).

8.19 Из толщи конструкций покрытия футбольного поля (спортивный газон) атмосферная вода отводится путем устройства дренажа, который бывает двух типов: система собирательных дрен — «елочный» дренаж (рисунок 8.4, Б) или сплошной дренирующий слой, устраиваемый в основании конструкции поля.

Собирательные дрены могут быть трубчатыми (асбестоцементные перфорированные трубы диаметром 8 — 12 см, обсыпанные дренирующим материалом по принципу обратного фильтра, общей высотой до 36 см) или в виде дренажных канав с тем же заполнением. Дрены проектируются по уклону от продольной оси поля к его сторонам.

При сплошном дренирующем слое грунт основания должен иметь уклон от продольной оси поля к его продольным сторонам. По слою грунта основания укладывается слой песка средней крупности толщиной 5 см, слой щебня (фракции 20 — 40 мм) толщиной 10 см и слой мелкого гравия (фракции 5 — 10 мм) толщиной 5 см. Вдоль поля устраивается трубчатая дрена (асбестоцементная труба диаметром 12 — 15 см, обсыпанная дренирующим материалом по принципу обратного фильтра), которая и отводит за пределы поля атмосферную воду, поступающую из вышерасположенного дренирующего слоя.

8.20 Для отвода атмосферной воды возможно применение железобетонных водоотводных лотков сборной конструкции. На площадках для спортивных игр с неводостойкими покрытиями они обеспечивают отвод воды как с поверхности, так и из толщи конструкции. Верх лотка, как правило, закрывается решеткой, а в нижней части устраиваются отверстия. При водостойких покрытиях отверстия в нижней части лотка не предусматриваются.

8.21 Для продления срока межсезонной эксплуатации футбольных полей на международном уровне целесообразно применение искусственного подогрева. Основные направления строительства футбольных полей с подогревом приведены в приложении Е и на рисунке 8.5.

studfiles.net

Закрытая дождевая сеть

К специальным сооружениям закрытой дождевой сети относят: дождеприемные и смотровые колодцы, ливневой коллектор, быстротоки, водобойные колодцы и пр.

Дождеприемные колодцы устанавливаются для обеспечения полного перехвата дождевых вод в местах понижения проектного рельефа, на выездах из кварталов, перед перекрестками, со стороны притока воды, обязательно вне полосы пешеходного движения (рис. 20).

На территории жилой застройки дождеприемные колодцы располагаются на расстоянии 150-300м от линии водораздела.

По магистралям дождеприемные колодцы размещают в зависимости от продольных уклонов (Табл. 4).

Таблица 4

Продольный уклон i улиц

шириной до 30м, %

до 0.4

0.4 до 0.6

0.6 до 1

1…3

Расстояние между дождеприемниками l, м

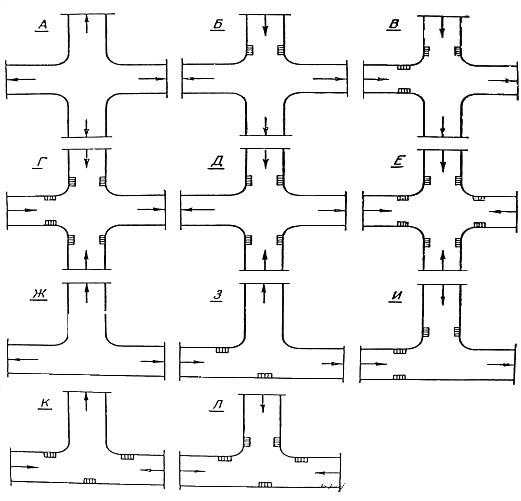

Рис. 20 Схема размещения дождеприемных колодцев на перекрестках

а)

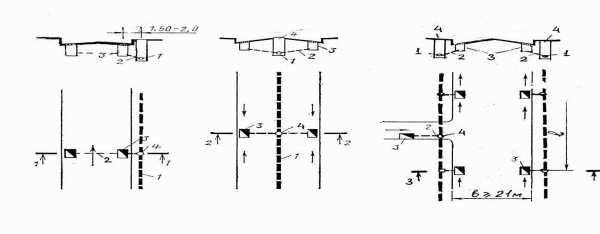

Р б) в)ис. 21. Расположение дождеприемных колодцев в плане магистрали

1 – коллектор, 2 – водосточная ветка, 3 – дождеприемый колодец, 4 – смотровой колодец.

Для удобства эксплуатации длину ветки ливневой канализации ограничивают 40 м. На ней могут располагаться 2 дождеприемных колодца, на стыке которых устанавливают смотровой колодец, однако, на участках с большим объемом стока, количество дождеприемных колодцев может быть увеличено (до 3 в одной точке). При длине ветки до 15 м и скорости движения сточных вод не менее 1м/с, допускается присоединение без смотрового колодца. Диаметр веток принимается в пределах 200- 300 мм. Рекомендуемый уклон – 2-5%, но не менее 0.5%

При необходимости, дождеприемные колодцы делают комбинированными: для приема воды с проезжей части и для принятия вод из дренажных систем (дрен).

Смотровые колодцы располагаются в местах изменения направления трассы, диаметра и уклона труб, присоединений трубопроводов и пересечения с подземными сетями в одном уровне, в соответствии с условиями рельефа (уклонами), объемом стока и характером проложенных коллекторов ливневой канализации, на ливневой (канализационной) сети.

На прямых участках трассы шаг размещения смотровых колодцев зависит от диаметра труб водостока. Чем больше диаметр, тем расстояния между колодцами больше. При диаметре 0.2÷0.45м расстояние между колодцами должно быть не более 50 м, а при диаметре более 2 м – расстояние 250 -300м.

Ливневой коллектор, как элемент ливневой канализации, располагается на застраиваемой территории города в зависимости от общей компоновки всей ливневой сети.

Глубина заложения ливневого коллектора зависит от геологических условий грунта и глубины промерзания. Если в районе строительства грунт не промерзает, то минимальная глубина заложения водостока составляет 0.7м. Определение глубины заложения производится в соответствии с требованиями норм СНиПа.

Обычная водосточная сеть проектируется с продольным уклоном 5⁰/₀₀, но в условиях равнинного рельефа — уменьшают до 4⁰/₀₀.

На равнинных территориях принимают минимальный уклон коллектора, равный 4⁰/₀₀. Такой уклон позволяет обеспечить непрерывность движения (постоянность) ливневых вод в коллекторе и предотвращает его заиливание.

Максимальный уклон коллектора принимают таким, при котором скорость движения воды составляет 7 м/с, а для металлических коллекторов 10 м/с.

При больших уклонах коллекторы могут выйти из строя из-за возникновения гидравлического удара.

К числу возможных сооружений на водосточной сети относятся перепадные колодцы, устраиваемые на участках с большим падением рельефа, для уменьшения скорости движения воды в коллекторе, превышающей наибольшие допустимые нормы. При значительных предельных уклонах местности на трассе коллектора устраиваются быстротоки, водобойные колодцы или применяются чугунные или стальные трубы.

Выпуски водосточной сети по санитарным соображениям желательно устраивать вне границ застройки города в очистные сооружения (отстойники, поля фильтрации).

Открытая дождевая сеть стоит из уличной и внутриквартальной. В сети выделяют кюветы и лотки, удаляющие воду из пониженных мест территории, перепускные лотки, удаляющие воду из пониженных мест территории, и канавы, отводящие воды с больших площадей бассейна. Иногда открытую сеть дополняют русла малых рек и каналы.

Размеры поперечных сечений отдельных элементов сети определяют расчетом. При небольших площадях стока размеры поперечных сечений лотков и кюветов не рассчитывают, а принимают по конструктивным соображениям с учетом стандартных габаритов. В городских условиях водоотводящие элементы, укрепляют по всему дну или по всему периметру. Крутизну откосов кюветов и каналов (отношение высоты откоса к его заложению) устанавливают в пределах от 1:0.25 до 1:0.5.

Лотки и кюветы проектируют вдоль улиц. Трассы водоотводных каналов прокладывают, максимально приближаясь к рельефу, по возможности вне границ застройки.

Поперечное сечение кюветов и лотков проектируют прямоугольной, трапецеидальной и параболической, канав – прямоугольной и трапецеидальной. Наибольшую высоту кюветов и канав ограничивают в городских условиях. Ее делают не более 1.2 м (1.0 м — предельная глубина потока, 0.2м — наименьшее превышение бровки кювета или канавы над потоком).

Наименьшие уклоны лотков проезжей части, кюветов и водоотводящих канав принимают в зависимости от типа покрытия. Эти уклоны обеспечивают наименьшую незаиливающую скорость движения дождевых вод (не менее 0.4 – 0.6 м/с).

На участках территории, где уклоны рельефа больше тех, при которых возникают максимальные скорости течения, проектируют специальные сооружения, быстротоки, ступенчатые перепады.

Таблица 5

Вид покрытия	Наименьшие уклоны, %
Лотки проезжей части при асфальтобетонном покрытии	0.3
То же, при брусчатом или щебеночном покрытии	0.4
То же, при булыжной мостовой	0.5
Отдельные лотки и кюветы	0.5
Водоотводные канавы	0.3
