Молниеотвод фото – типовые схемы, расчет и монтаж

Содержание

типовые схемы, расчет и монтаж

Сначала разберемся в сути понятия. Молниеотвод обозначает одно и тоже, что Грозозащита или Молниезащита и отличается от Громоотвода, которым называют чаще только молниеприемную часть системы защиты зданий и сооружений. То есть молниеотвод – это «молниеприемник + токоотвод + заземление», или внешняя составляющая системы. Если посмотреть на схему любой комплексной молниезащиты, будь то частный дом или здание промышленного, офисно-административного назначения, то это ее часть, которая предназначена именно для защиты от прямых ударов молнии.

Конструкции (виды) молниеотводов

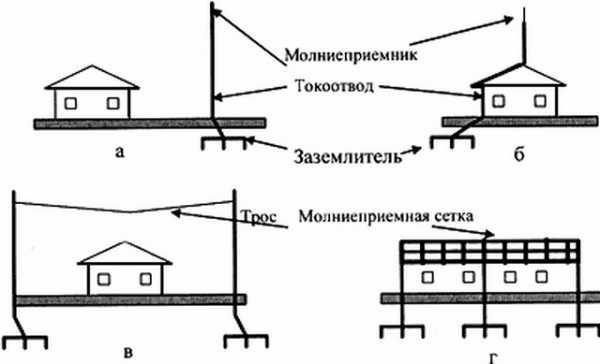

Всего существует 3-и базовые схемы: стержневой (рисунки а, б), тросовый (в) и молниеотвод в виде молниеприемной сетки (или сетчатый) (г). Комбинированная схема предполагает сочетание базовых вариантов.

По количеству одинаковых молниеприемных частей – одиночный, двойной и т.д.

По характеру и месту установки стержневые делятся на молниеприемные стержни, сборные стержневые, которые могут устанавливаться на фланцах, кронштейнах, специальных опорах или быть отдельно стоящими. Молниеприемные мачты как правило имеют телескопическую конструкцию и метод установки на или в грунт.



Тросовый – это трос, натянутый между опорами. Контур может быть любым, в том числе замкнутым. К нему по сути относится и самый простой и дешевый вариант молниеотвода для частного дома или дачи, когда вместо троса на небольшом расстоянии от конька кровли натягивают проводник радиусом 8-10 мм (алюминиевый, стальной или медный в зависимости от материала и цвета кровли) на расстоянии не менее 20 мм от самого конька, выводят его концы за крайние точки на расстояние  примерно 30 мм и загибают немного вверх.



Молниеприемная сетка используется на плоских или крышах с незначительным уклоном.



Итак, как мы сказали, система внешней молниезащиты может быть изолирована от сооружения (отдельно стоящие молниеотводы – стержневые или тросовые, а также соседние сооружения, выполняющие роль естественных молниеотводов), или может быть установлена на защищаемом здании и даже быть его частью.

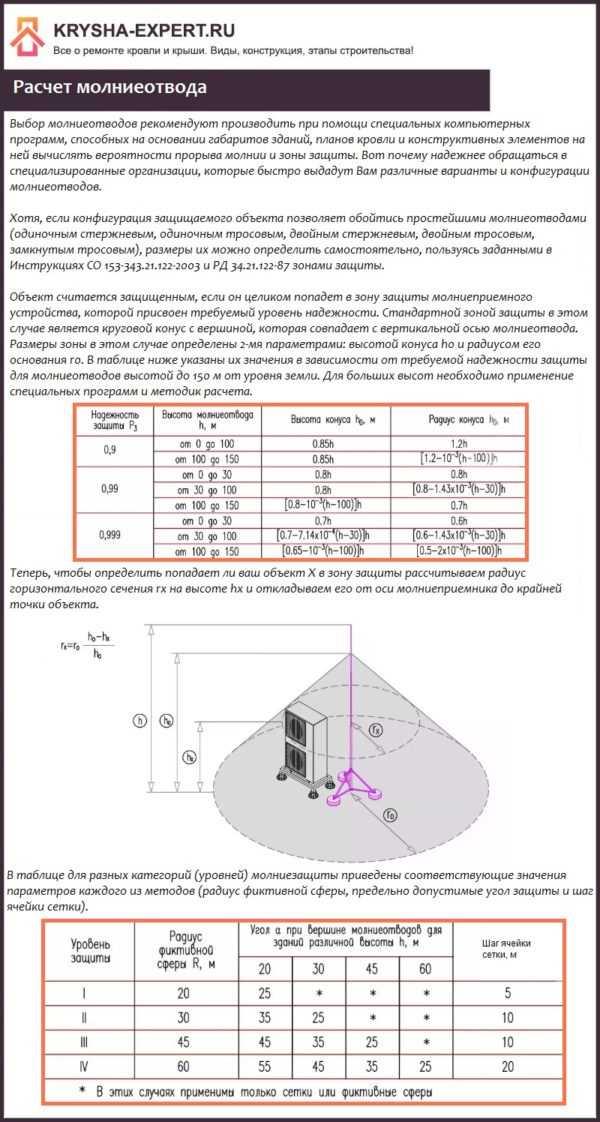

Расчет молниеотвода

Выбор молниеотводов рекомендуют производить при помощи специальных компьютерных программ, способных на основании габаритов зданий, планов кровли и конструктивных элементов на ней вычислять вероятности прорыва молнии и зоны защиты. Вот почему надежнее обращаться в специализированные организации, которые быстро выдадут Вам различные варианты и конфигурации молниеотводов.

Хотя, если конфигурация защищаемого объекта позволяет обойтись простейшими молниеотводами (одиночным стержневым, одиночным тросовым, двойным стержневым, двойным тросовым, замкнутым тросовым), размеры их можно определить самостоятельно, пользуясь заданными в Инструкциях СО 153-343.21.122-2003 и РД 34.21.122-87 зонами защиты.

Объект считается защищенным, если он целиком попадет в зону защиты молниеприемного устройства, которой присвоен требуемый уровень надежности.

Зона защиты одиночного стержневого молниеприемника (согласно СО 153-34.21.122-2003)

Стандартной зоной защиты в этом случае является круговой конус с вершиной, которая совпадает с вертикальной осью молниеотвода. Размеры зоны в этом случае определены 2-мя параметрами: высотой конуса h0 и радиусом его основания r0.

В таблице ниже указаны их значения в зависимости от требуемой надежности защиты для молниеотводов высотой до 150 м от уровня земли. Для больших высот необходимо применение специальных программ и методик расчета.

Для других типов и комбинаций молниеотводов вариации расчета зон защиты смотрите в главе 3.3.2 СО 153-343.21.122-2003 и Приложении 3 РД 34.21.122-87.

Теперь, чтобы определить попадает ли ваш объект Х в зону защиты рассчитываем радиус горизонтального сечения rx на высоте hx и откладываем его от оси молниеприемника до крайней точки объекта.

Правила определения зон защиты для объектов высотой до 60 м (согласно МЭК 1024-1-1)

В Инструкции СО есть методика проектирования молниеотводов для обычных сооружений по стандарту МЭК 1024-1-1, которая может быть принята только, если расчеты по ней получаются более «жесткие», чем требования указанной Инструкции.

По ней могут быть применены следующие 3-и способа для разных случаев:

  • метод защитного угла для простых по форме или маленьких частей больших сооружений
  • метод фиктивной сферы для сооружений сложной формы
  • защитная сетка в общем случае и в особенности для защиты поверхностей

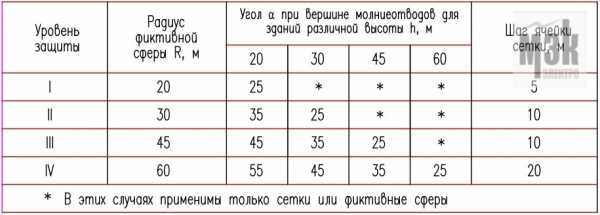

В таблице для разных категорий (уровней) молниезащиты (подробнее о категориях или классах здесь) приведены соответствующие значения параметров каждого из методов (радиус фиктивной сферы, предельно допустимые угол защиты и шаг ячейки сетки).

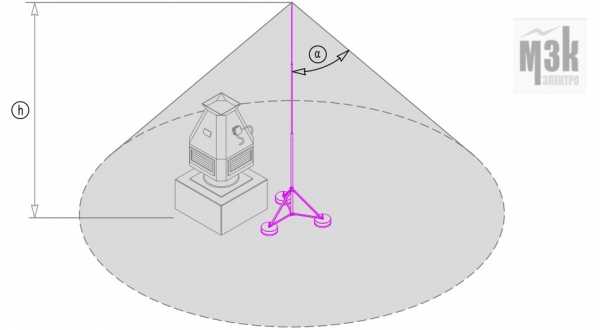

Метод угла защиты для кровельных надстроек

Величина угла выбирается по графику на диаграмме для соответствующей высоты молниеотвода, которая отсчитывается от защищаемой поверхности, и класса молниезащиты здания.

Зона защиты, как уже было сказано выше, – это круговой конус с вершиной в верхней точке стержня молниепремника.

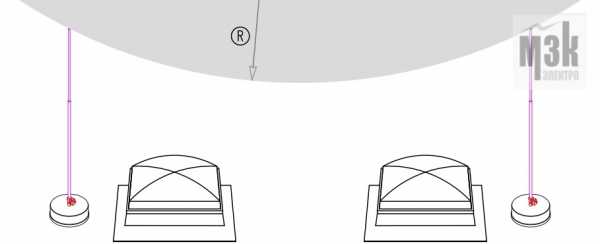

Метод фиктивной сферы

Применяется, когда сложно определить размеры зоны защиты для отдельных конструкций или частей здания по методу защитного угла. Ее границей является воображаемая поверхность, которую очерчивает сфера выбранного радиуса r (см. таблицу выше), если бы ее прокатили по вершине сооружения, обходя молниеотводы. Соответственно объект считается защищенным, если эта поверхность не имеет с ним общих точек пересечения или касания.

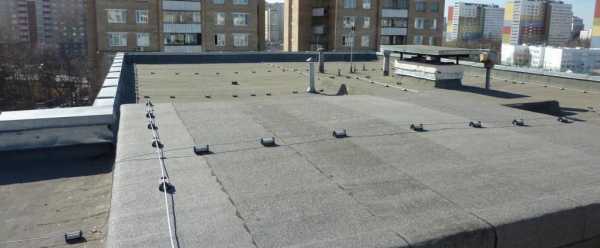

Молниеприемная сетка

Это проводник, уложенный сверху на кровлю с выбранным в зависимости от класса молниезащиты здания шагом ячейки. При этом все металлические элементы на крыше (зенитные фонари, вентиляционные шахты, воздухозаборники, трубы и т.п.) обязательно должны быть соединены с сеткой. Иначе для них необходимо смонтировать дополнительные молниеприемники. Более подробно о конструктивных особенностях и вариантах монтажа можно прочитать в материале «Молниезащита на плоской кровле».

Шаг ячейки по российским нормам выбирают исходя из категории молниезащиты здания (может быть меньше, но никак не больше).

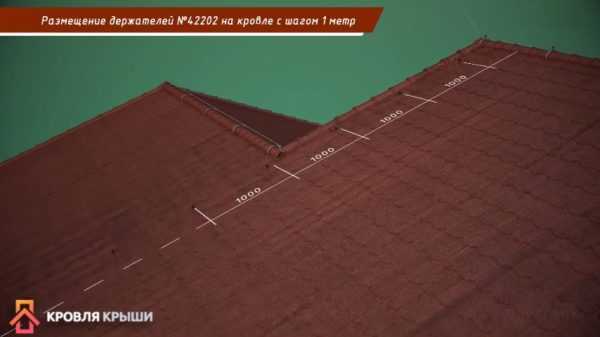

Молниеприемная сетка монтируется с соблюдением ряда условий:

  • проводники прокладывают наикратчайшими путями
  • при ударе молнии у тока для отвода к заземлению должна быть возможность выбора хотя бы 2-х разных путей
  • при наличии конька и наклоне кровли более, чем 1 к 10, проводник нужно обязательно проложить по нему
  • никакие части и элементы, выполненные из металла, не должны выступать за внешний контур сетки
  • обязателен внешний контур сетки из проводника, смонтированный по краю периметра крыши, а край крыши должен выступать за габариты здания

Материалы и сечения проводников молниеотвода

В качестве материалов, используемых для производства молниеприемного оборудования и токоотводов используются оцинкованная и нержавеющая сталь, медь и алюминий. К ним предъявляются требования коррозионной стойкости и механической прочности, если используется защитное покрытие, то оно должно иметь хорошую адгезию с основным материалом.

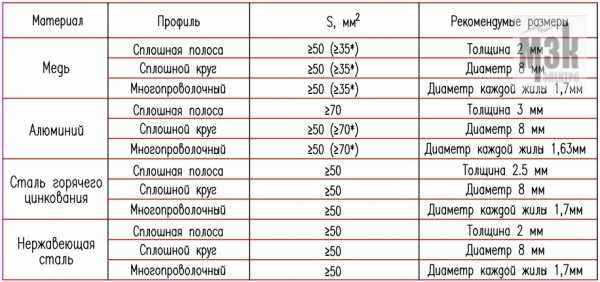

В таблице указаны требования к профилю проводников и стержней по минимальной площади сечения и диаметра (согласно ГОСТ 62561.2-2014)

Монтаж молниеотвода для частного дома и промышленного здания

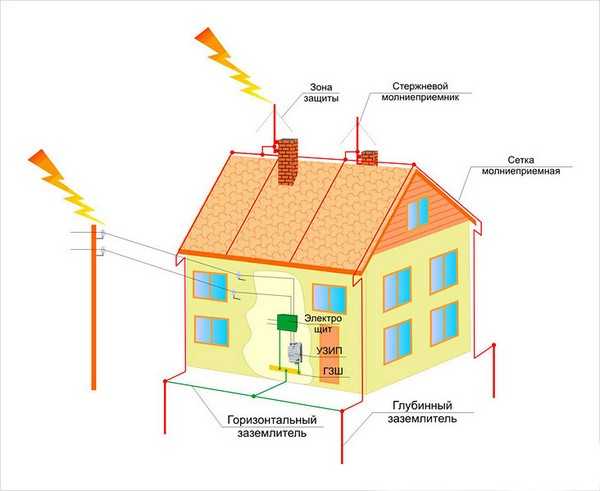

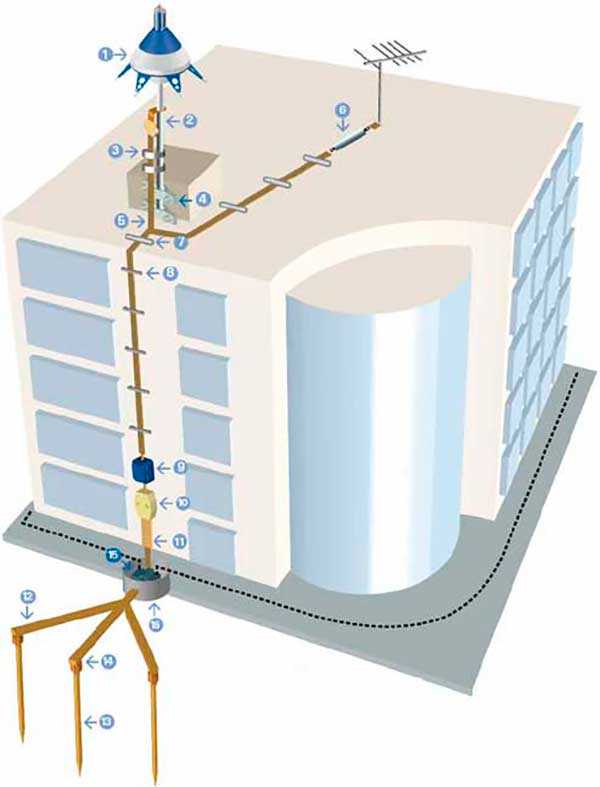

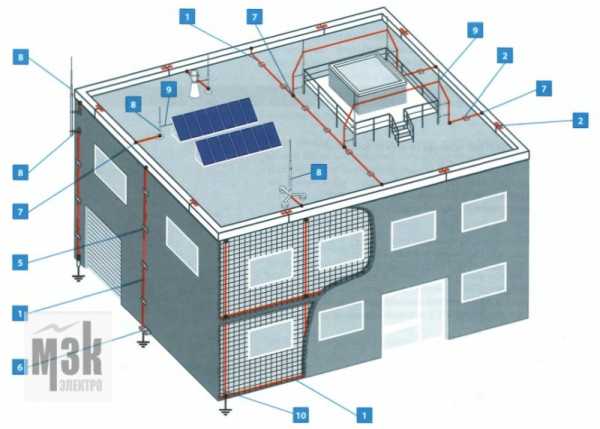

Рассмотрим какие же элементы монтажа включают в себя обычно система внешней молниезащиты. На рисунках ниже показаны примеры молниеотвода частного дома и промышленного здания.

Соответсвующими номерами здесь обозначены следующие изделия и их наименования:

Круглые и плоские проводники, тросы





Компоненты молниезащиты на плоских кровлях, перемычки и компенсаторы

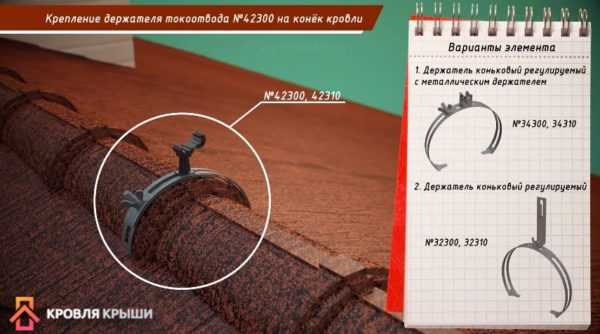

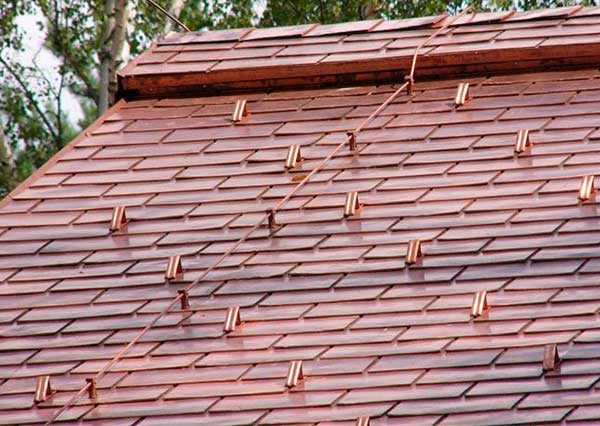

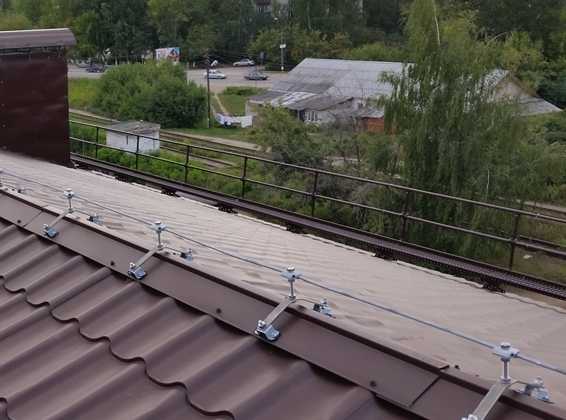

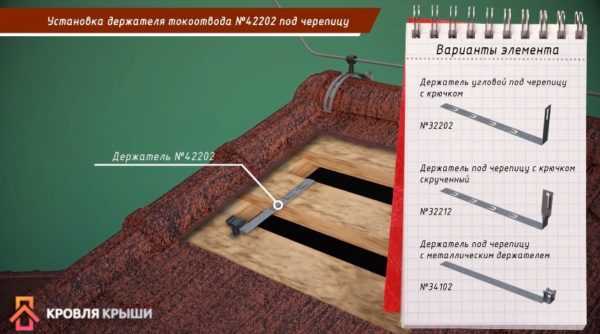

Компоненты молниезащиты на скатных кровлях, кровельные держатели проводника

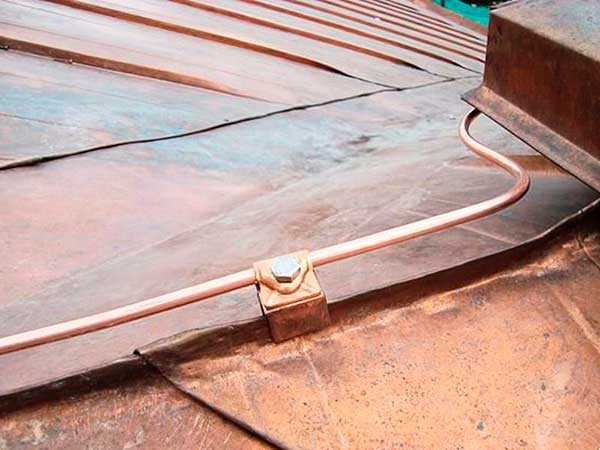

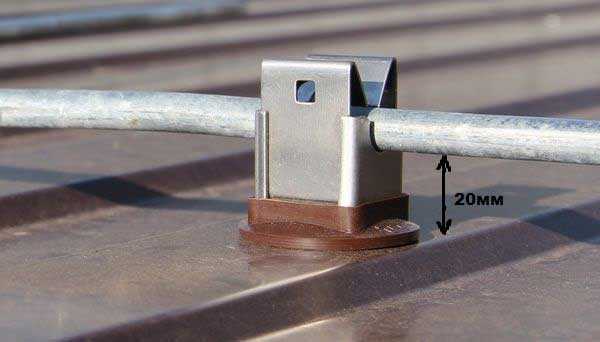

Компоненты молниезащиты на металлических кровлях, кровельные держатели проводника



Токоотводы, держатели токоотводов



Стержни земляного ввода, соединительные проводники, смотровые колодцы, держатели проводников

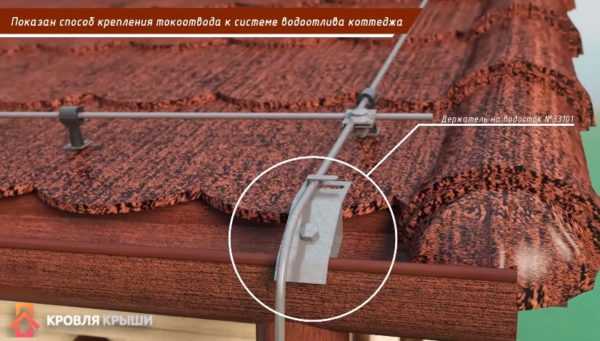

Клеммы для водосточных желобов, клеммы, соединительные компоненты



Молниеприемники, компоненты





Изолированная молниезащита





Монтаж можно разделить на три этапа: устройство молниеприемной части внешней молниезащитной системы (молниеприемники и их элементы крепления), прокладка токоотводов (кровельная и фасадная часть здания) и земляные работы по устройству заземления. Как правило у всех компаний стоимость работ составляет некоторый процент от цены материалов.

 Купить молниеотвод, цены на комплектующие

Компания МЗК-Электро предлагает отличные цены на молниеотводы и комплектующие. Ассортимент изделий на нашем складе составляет более 1.500 позиций, закупка осуществляется напрямую по дилерским контрактам у прямых производителей, что предполагает обязательную сертификацию и гарантию. Все изделия имеют необходимые сертификаты качества и гарантию. Мы также занимаемся проектированием и монтажом любых систем молниезащиты зданий и сооружений, как для частных домовладельцев, так и промышленных предприятий. Познакомиться с нашими ценами можно в соответствующем разделе.

www.mzke.ru

Молниеотвод: устройство, разновидности и принцип работы

Содержание статьи:
Молниеотвод: разновидности и их конструкции
Молниеотвод в частном доме и его контур заземления
Устройство молниеотвода: как соединить заземление и приемник молний

В большинстве случаев молния действует предсказуемо, несмотря даже на полную непредсказуемость этого природного явления – она не выбирает цель, а бьет непосредственно в самый высокий предмет. В общем, если ваш дом является самым высоким строением в радиусе 200-300м, то молниеотвод окажется не лишним дополнением к вашему дому. Именно он убережет вас от неприятных, а иногда очень опасных исходов, связанных с прямым попаданием молнии в дом. О нем и пойдет речь в этой статье, в которой вместе с сайтом stroisovety.org мы ответим на следующие вопросы: какие бывают молниеотводы, как они устроены и как изготавливаются своими руками?

Молниеотвод фото

Молниеотвод: разновидности и их конструкции

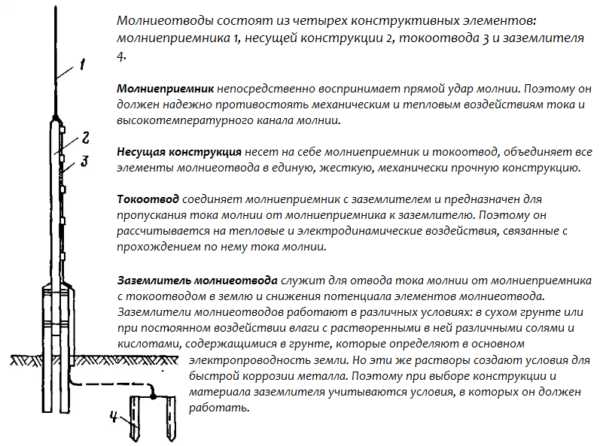

В принципе, конструкция молниеотвода представляет собой бесхитростный механизм, состоящий из трех простейших частей, изготовить которые самостоятельно и собрать в единую систему не представляет никаких сложностей.

  1. Приемник молнии – это железный элемент, поднимаемый на несколько метров выше крыши строения. Размещаться он может как непосредственно на самом строении, так и рядом с ним, неподалеку.
  2. Токоотвод. По сути, это толстая стальная или медная жила, по которой ток, полученный от разряда попавшей в приемник молнии, передается в контур заземления.
  3. Заземляющий контур. Его назначение простое – именно с его помощью разряд молнии передается в землю, где он и гаснет, не причиняя постройкам и человеку никакого вреда.

Так устроены все виды молниеотводов без исключения. Причем два элемента этого устройства все время остаются неизменными – это токоотвод и контур заземления. На разновидности этих приспособлений оказывает влияние исключительно конструкция приемника молний, о которых мы и поговорим дальше.

  1. Стержневой молниеприемник. Это устройство знакомо практически всем жителям частного сектора – оно представляет собой обыкновенную металлическую мачту, поднятую на пару метров над верхним краем крыши. Такая мачта может стоять как на крыше дома, так и немного в стороне от постройки или рядом, вдоль стены дома. Фактически отдельно стоящий молниеприемник в плане изготовления более простой – сама мачта одновременно является и приемником грозовых разрядов и токоотводом. Она напрямую подключается к контуру заземления самым что ни на есть жестким способом (сваркой).

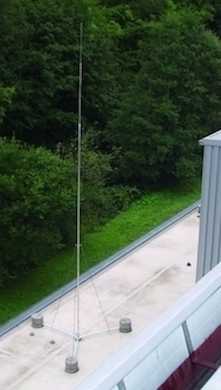

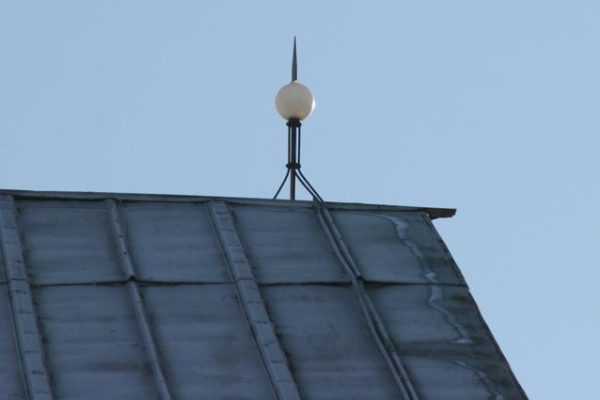

    Стержневой молниеотвод фото

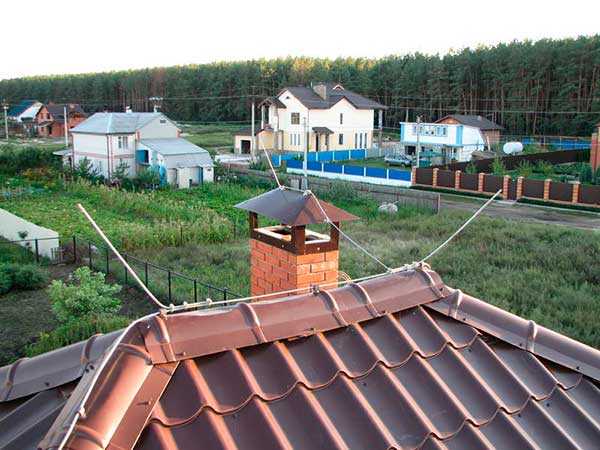

  2. Линейный, или, как его еще называют, тросовый молниеотвод. Чтобы проще было понять о чем идет разговор, этот молниеприемник можно представить в виде натянутой между двумя небольшими мачтами проволоки или троса – отсюда и его название. В чем основное отличие такого устройства от обычной мачты? В возможности полностью улавливать все разряды молнии, не позволяя даже малой их части попадать на металлические элементы строения. В большинстве случаев такой молниеприемник соединяется с контуром заземления посредством отдельной мощной токоотводящей жилы – это может быть либо медный кабель большого сечения, либо металлическая полоса или прут.

    Тросовый молниеотвод фото

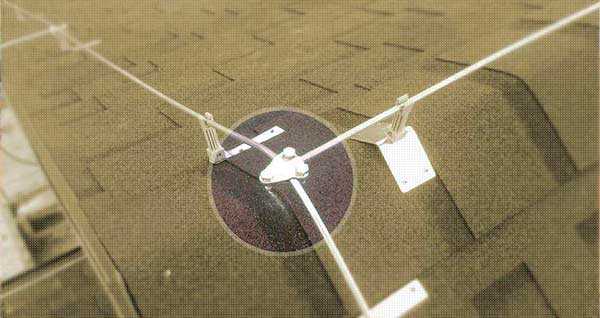

  3. Сетчатый приемник молний. Его суть заложена в самом названии – такой токоприемник укладывается непосредственно на крышу дома. Сверху кровельного материала из толстых токопроводящих жил создается полноценная сетка, которая и принимает на себя все разряды молнии. Дальше все стандартно – посредством токоотводящего кабеля или толстой стальной полосы (либо прутка) разряды статического напряжения направляются в контур заземления, где и рассеиваются, не причиняя вреда строению.

    Сетчатый молниеотвод фото

Этих основных конструкций улавливателей молнии вполне достаточно для того, чтобы полностью защитить свой дом от такого природного явления, как молния.

Молниеотвод в частном доме и его контур заземления

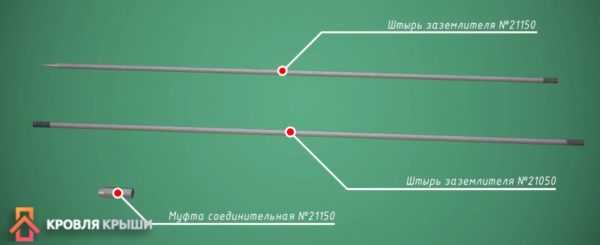

По большому счету, заземление молниеотводов устроено аналогичным образом, как и контур заземления самого дома – здесь следует сразу понять один момент, что эти два контура не должны быть связаны между собой – это два отдельных элемента. Подключив молниеотвод к контуру заземления дома, вы рискуете в один момент потерять не то что все электрооборудование, а и вообще весь дом целиком – для защиты от грозовых разрядов придется оборудовать отдельное заземление.

Изготавливается оно практически точно так же, как и заземление дома, за исключением некоторых отличий.

  1. Глубина (или длина) заземляющих электродов – она не может быть менее 3000мм.
  2. Сами электроды должны иметь сечение не менее 25мм и представлять собой цельный металлический прут.
  3. Если контур заземления дома может иметь линейное расположение электродов, то здесь важно соблюсти именно их треугольное расположение.
  4. Расстояние между вершинами этого треугольника должно составлять 3000мм.
  5. Шина, соединяющая электроды в единый контур, должна иметь диаметр не менее 12мм (если это прут или арматура) и 50х6мм, если речь идет о металлической полосе.
  6. Самое главное – это качественные сварные соединения, которые по своей длине должны составлять не менее 200мм.

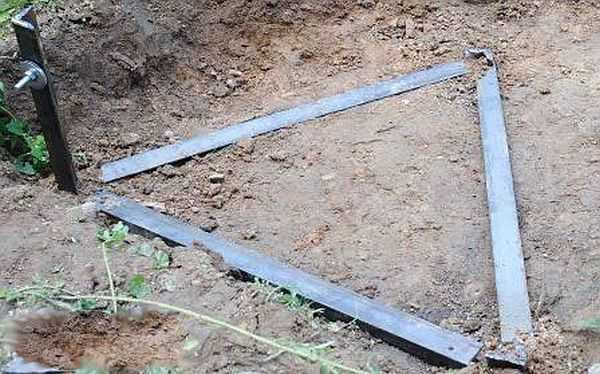

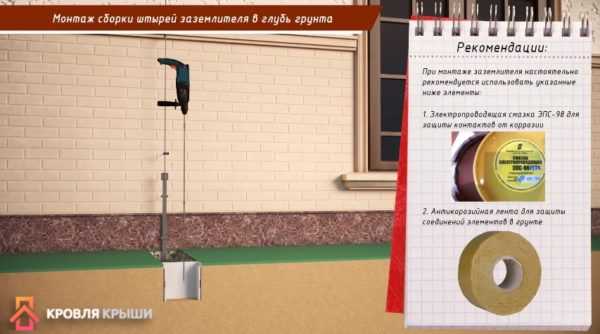

    Заземление молниеотводов фото

Как видите, между контуром заземления дома и такой же частью молниеотвода общий только принцип – требования к этим элементам защиты разнятся. Еще один момент, объединяющий эти две системы, заключается в глубине их залегания – верхняя часть контура располагается на глубине 500-800мм над поверхностью грунта.

Устройство молниеотвода: как соединить заземление и приемник молний

Токоотводящая или, правильнее сказать, токопередающая часть молниеотвода является не менее важным элементом, чем его заземление и сам приемник молний – вы только представьте, что случится с домом, если этот элемент устройства просто не выдержит нагрузку и сгорит. В таком случае все грозовые разряды попадут в дом, и тогда от беды может спасти только чудо. Именно по этой причине к токопроводящей шине следует отнестись не менее серьезно, чем ко всему другому. Здесь имеется всего два важных момента, которые нужно соблюсти, как говорится, беспрекословно.

  1. Сечение токоотвода – оно не должно быть менее 6мм, если речь идет о цельной (монолитной) медной жиле и не менее 10мм, если для отведения грозовых разрядов используется стальной прут.

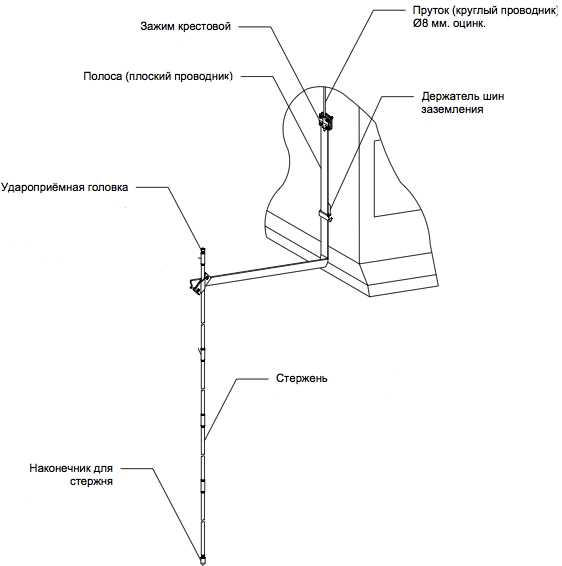

  2. Соединение токоотводящей шины с заземлением и приемником молний. В значительной мере дело облегчается, если система целиком изготавливается из стали – в такой ситуации все соединения производятся с помощью сварки. Опять же, здесь важна длина сварного соединения – при стыковке токоотводящей шины к контуру заземления и приемнику провар должен иметь длину не менее 600мм. Если речь идет о медной жиле, то здесь придется действовать с помощью специальных клемм, которые представляют собой пластины с ложбинками для кабеля, соединяющиеся друг с другом посредством винтов.

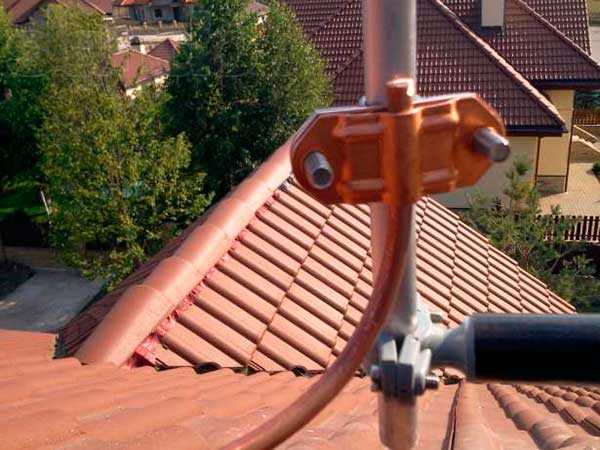

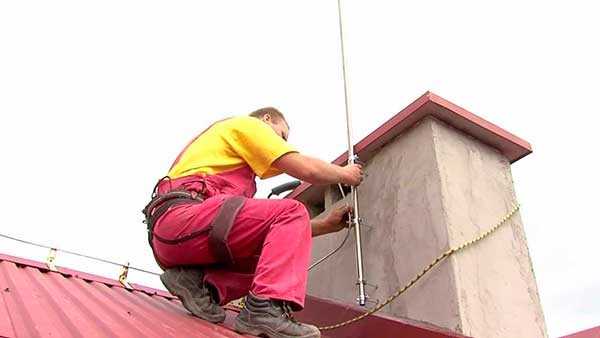

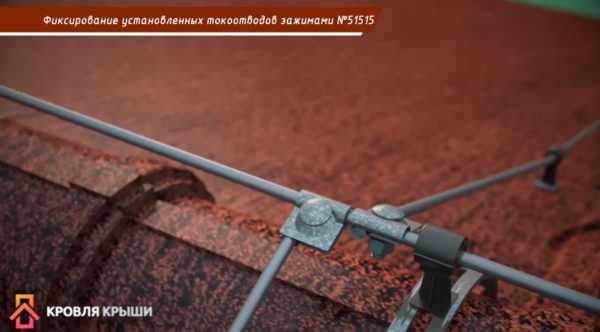

    Монтаж молниеотвода фото

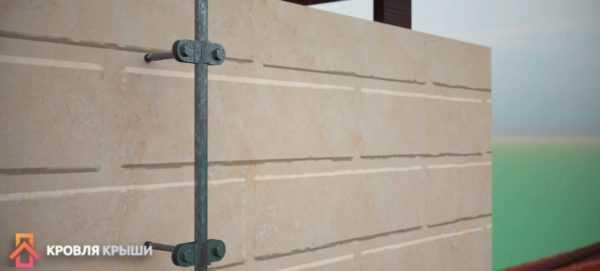

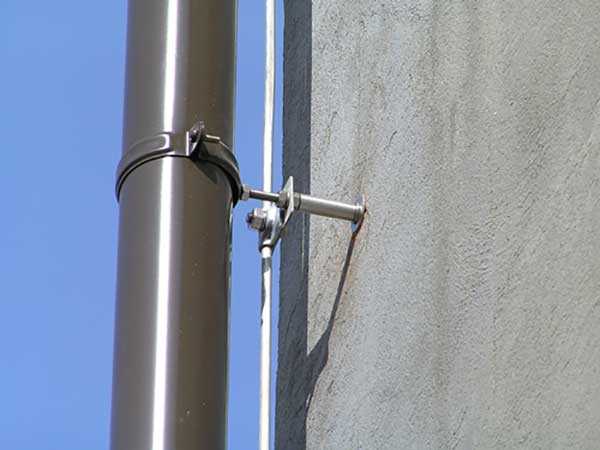

Что же касается крепления токоотводящей жилы к стенам строения, то здесь используются пластиковые клипсы. В идеале, чтобы сохранить молниепровод в целостности в течение долгого времени, его лучше изолировать от окружающей среды, поместив в обыкновенный кабель канал.

В принципе, это все, остается добавить не так уж и много. А именно о таких моментах, как молниезащита отдельных элементов крыши. Если имеется дымоход, то вокруг него нужно намотать хотя бы пару витков отводящей ток жилы и соединить ее с общим молниеотводом. Также в защите нуждаются и все элементы кровли, изготовленные из металла – к примеру, отводящие воду желоба и трубы. Только в таком случае изготовленный самостоятельно молниеотвод будет являться надежной защитой дома от грозовых разрядов.

Автор статьи Александр Куликов

stroisovety.org

Громоотвод для дачного дома своими руками

В последнее время мы все чаще сталкиваемся с ситуациями, когда в дома попадает молния  и из-за отсутствия соответствующей защиты происходит возгорание. Чтобы такого не допустить и себя обезопасить, можно сделать громоотвод своими руками.

При этом такое устройство будет достаточно функционально и продуктивно, если, конечно же, правильно его смонтировать. Стоит сказать, что хотя громоотвод имеет достаточно простую конструкцию и при наличии свободного времени и необходимых материалов каждый может его изготовить, тем не менее понадобиться учесть множество факторов для определения правильных параметров монтажа, так как важно не просто иметь защиту для своего дома и электрических приборов, но и быть уверенным в правильном ее функционировании.

Как работает громоотвод дачного дома

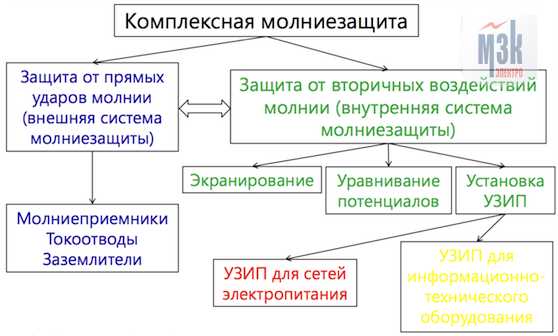

Громоотвод – это специальная установка, которая притягивает к себе электрический заряд молнии и перенаправляет его от дома по проводнику в землю. Таким образом, молния не причинит никаких разрушений и не принесет вреда. Громоотвод состоит из двух блоков:

  • наружного;
  • внутреннего.

Наружный блок представляет собой токоприемник (молниеприемник), соединенный с токопроводом (токоотводом), которые вместе выполняют роль приема и распределения заряда молнии, а также заземлитель, рассеивающий этот заряд в земле.

Внутренний блок защитит ваш дом от скачков напряжения, а, следовательно, предотвратит выход из строя электроники. Наверное, каждый слышал, что если электрический заряд молнии имеет большую силу, то все электрические приборы в доме сгорают.

Так что появляется еще одна причина сделать громоотвод.

Правила устройства громоотвода

Для правильного выбора схемы устройства дачного громоотвода предварительно необходимо изучить конструкцию здания и в соответствии с «Инструкцией по устройству молниезащиты зданий и сооружений» (Инструкция РД 34.21.122-87) определить необходимый уровень защиты. Невысокие и небольшие по площади частные дома обычно относятся к III категории молниезащиты.

Эффективной грозозащитой является та, что надежно оберегает здание и все что находится внутри него от прямого попадания в него молнии и от вторичных ее разрядов в электрических сетях. Дачный громоотвод обычно представляет собой молниеприемник, который соединен с заземлением с помощью системы токоотводов.

Молниеприемник

Устройство, которое непосредственно принимает удар молнии на себя, называют молниеприемником. Это наиболее заметный и значимый элемент схемы промышленного или дачного громоотвода. Существуют стержневые, тросовые, сетчатые приемники.

Самым популярным и известным благодаря Бенджамину Франклину является стержневой молниеприемник, который представляет собой металлический штырь из нержавейки, алюминия или меди. Он устанавливается обычно на 2 м выше самой высокой точки защищаемого здания. Этот вид молниеприемников наиболее простой в исполнении и достаточно дешевый.

Тросовый молниеприемник представляет собой две мачты, установленные по периметру защищаемого объекта, и натянутых стальных тросов между ними. Молниеприемная сеть — это сетка, из металлических прутьев уложенная на крыше здания с определенным шагом.

Для небольших частных домов отличным приемником молний может стать металлическая крыша. Если кровля дома сделана из другого материала, то для устройства защиты лучше выбрать молниеприемную сетку, а для деревянных дачных домиков чаще применяют активную защиту.

Токоотводы

К заземляющему устройству ток поступает по токоотводам. В соответствии с вышеуказанной Инструкцией РД 34.21.122-87 токоотводами в жилом доме могут быть различные конструкции здания из стали, алюминия или меди (рамы, пожарные лестницы, арматура железобетонных плит). Специальные токоотводы обычно укладываются снаружи по периметру здания с шагом 25 м. Эффективность токоотводов зависит от непрерывности электрической сети. Обычно с молниеприемником и заземляющими устройствами они соединены сваркой.

Заземление

Заряд молнии в почве рассевается с помощью заземляющих устройств. Ими в соответствии с Инструкцией РД 34.21.122-87 чаще всего являются железобетонные фундаменты или вертикальные электроды, глубоко уходящие в грунт. Последний вид заземления обязательно защищается от коррозии (поэтому выполнен как правило из омедненной или оцинкованной стали), а электроды надежно соединяются с горизонтальной шиной и друг с другом посредством специальных соединителей.



Изготовление громоотвода на даче своими руками

Итак, если вы пришли к выводу, что хотите сделать громоотвод для дачного дома своими руками, то вам необходимо знать, как изготавливается это устройство. Для начала необходимо изготовить стержневый токоприемник, к которому затем будет крепиться токопровод, который можно сделать из обычной железной проволоки. Только выбирайте проволоку как можно большего сечения, например 6-8 мм. Также токопровод соединяет токоприемник с контуром заземления.

Контур заземления можно изготовить из полосы железа размером примерно 4х50 мм. Электрод следует выполнить из стального прута, выбрав для этого диаметр не менее 18 мм. Учитывайте, что все соединения следует проводить лишь при помощи сварочного аппарата. Если же у вас нет такой возможности то можно использовать стальные хомуты на болтах, но такие соединения будут менее эффективны.

Расстояние от контура заземления до вашего дома выберите около 1 метра. Кстати, заземлитель постарайтесь установить подальше от тех мест, где могут находиться люди. Например, на дорожках или на площадках перед домом такие устройства устанавливать не стоит. Высота молниеприемника определяется индивидуально для каждого здания, исходя из конуса защиты. Для примера, все конструкции, которые как бы находятся под молниеприемником, будут защищены, если же есть сооружения выше него, то защита на них распространяться не будет. Следовательно, молниеприемник должен хотя бы на полметра возвышаться над вашим домом.

Так что как видите громоотвод своими руками построить в принципе возможно, хотя необходимо четко просчитать множество параметров. Если же заказать услугу в специализированной компании – это существенно сэкономит время, убыстрит процесс монтажа и упростит задачу. Ведь главное – безопасность и уверенность в том, что она обеспечена правильным образом.

Как делать нельзя

Остановимся немного на том, как не нужно делать дачный громоотвод точно. Посмотрите видео и потом мы обратим внимание на типичные ошибки при монтаже.

1) Молниеприемник на крыше выполнен с одного края, что совершенно точно не обеспечит тредуемой зоны защиты, так как молния, бьющая с противоположной стороны, гарантированно прорвется к объекту (дому). Почему одиночный молниеприемник — это всегда менее предпочтительная конструкция, и как правильно планировать молниеприемное оборудование подробнее читайте в материале «Молниеприемники».

2) Материал крепежа кустарного производства при прохождении тока молнии с большой долей вероятности может не выдержатиь огромных температур и просто расплавится. Поэтому всегда необходимо знать параметры используемых материалов и выполнить необходимые расчеты. Но проще купить готовые комплектующие у производителей молниезащиты, тем более, что цены на элементы крепления, особенно отчественные, приемлемые. Плюс вы получите необходимую консультацию специалистов по грамотному монтажу.

 Посмотреть цены на крепеж для громоотвода

3) Есть такое правило: вы либо делаете изолированную молниезащиту и выдерживаете необходимое расстояние пробоя, либо соединяете все металлические элементы вместе и выводите на заземление. Здесь автор использует изоляторы и соответственно первый способ, а значит воздушный промежуток между приемником/токоотводом должен быть не меньше минимального расстояния R, которое конкретно в данном варианте должно равняться 300-400 мм, чего не заметно. Без заземления еще и кровли здесь гарантированно будет возникать опасная разность потенциалов.

4) Вариант заземлителя в виде единственного воткнутого в землю штыря не может считаться надежным ни при каком сопротивлении грунта, тем более что токоотвод, по которому приходит разряд от молниеприемника, тоже единственный. Даже во времена еще СССР при полном отсутствии знаний и расчетных параметров сопротивления грунта всегда делали очаговое заземление в форме треугольника или П-образного контура.

Основные типовые схемы дачных громоотводов

Еще раз, уже подробнее, расскажем о трех известных типах устройств защиты, устанавливаемых на кровле зданий сооружений.

Вид выбранного для дачного громоотвода молниеприемника определяет тип и схему его защиты. К типовым схемам относят организацию:

  • молниезащитной сетки;
  • стержневые громоотводы;
  • тросовые молниеприемники.

Для плоских и двускатных крыш коттеджей независимо от материала кровли специалисты рекомендуют использовать молниприемную сетку. Для ее организации применяют стальные, медные или алюминиевые прутья диаметром до 8 мм. Сетка устанавливается непосредственно на крыше или под утеплителем, если основание кровли не горючее (Инструкция РД 34.21.122-87).

В зависимости от уровня защиты токоотводы монтируются непосредственно к сетке по всему периметру с шагом от 10 до 25 см.

Стержневая схема молниезащиты представляет собой металлический штырь, прикрепленный к дымоходу или другим конструкциям кровли как минимум на 2 м выше самой высокой ее точки.

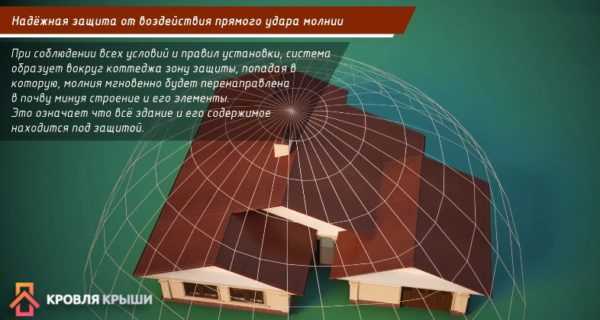

Установка стержня выполнена правильно, если в основание конуса с вершиной в крайней точке молниеприемника полностью попадает защищаемый объект. Увеличение высоты стержня расширяет защищаемую зону. Такой вид громоотвода подходит и для частных и для промышленных объектов со сложными крышами.

Для двухскатных крыш невысоких зданий можно применять и тросовую схему дачного громоотвода. Для этого между опорами, установленными на коньках, натягивается стальной трос. К его концам обычно примыкают по одному токоотводу, передающему ток к заземлению в грунте, внешне похожему на «куриную лапку». Если схема дачного громоотвода исполнена грамотно, разряды молнии уходят в почву за пределами защищаемого дома. При обустройстве молниезащиты данного типа важно учитывать провисание троса.

На выбор схемы организации дачного громоотвода влияет множество факторов, параметров и условий. Поэтому это достаточно сложное и ответственное мероприятие требующее определенных профессиональных знаний и опыта. Наша компания поможет выполнить проектирование, а также установку наиболее эффективной молниезащиты для вашего дома. Кроме того, мы предоставляем услуги по обустройству громоотвода под ключ. В разделе «Наши объекты» представлены фото громоотводов и описание наших реализованных проектов.

Как и где купить громоотвод

Громоотвод, защищающий от прямого попадания молнии, будет работать как часы, если грамотно и правильно выбрать необходимые материалы для создания эффективной и надежного молниезащиты здания. На цену дачного громоотвода влияют следующие параметры:

  • уровень защиты;
  • схема молниеотвода;
  • технические сложности реализации проекта;
  • вид применяемых материалов и объем работ.

Сегодня многочисленные интернет — магазины предлагают большой выбор стержней и тросов из стали, меди и нержавейки, а также держателей и зажимов и дают прекрасное описание своих товаров. Однако самостоятельно трудно изготовить громоотвод безупречного качества. Кроме того, никто не даст гарантию на работу системы, собранной из материалов с разными эксплуатационными характеристиками.

Наша компания предлагает со склада в Москве купить комплектующие для громоотводов известных и прекрасно зарекомендовавших себя производителей из Германии, России, Франции, Турции и других стран: OBO Bettermann, J. Propster, BS-Technic, DEHN+SOHNE, Voltstream, Элмашпром, Duval Messien, Citel, Forend и другие.

Наши услуги

Специалисты нашей компании помогут выбрать наиболее надежный и эффективный дачный громоотвод по приемлемой цене с учетом всех особенностей вашего дома. Наши консультанты подробно ответят на любые интересующие вопросы и составят смету.

У нас можно заказать выполнение необходимых замеров переходных сопротивлений, сопротивления заземляющих устройств, проверку наличия цепи заземления и заземляемых элементов. Опытные профессионалы компании могут также выполнить проектирование и установку громоотвода «под ключ». Мы предоставляем услуги по сервисному обслуживанию различных систем защиты от молний перед началом сезона гроз и по договоренности с клиентом производим их ремонт.

Интересные материалы по этой теме:
Молниезащита металлической кровли

Можно ли использовать кровлю из металлочерепицы как молниеприемник? Ответ на этот вопрос и другие в данной статье.

Молниезащита на мягкой кровле

Об особенностях монтажа на мягком кровельном покрытии. Примеры работ.

Молниезащита дома с плоской крышей

Описание конструкций элементов внешней молниезащиты для плоской кровли.

Молниезащита дома со скатной крышей

Устройство и примеры конкретных монтажных узлов для коньковой скатной кровли.

www.mzke.ru

Молниеотвод для частного дома: порядок монтажа пошагово

Молниеотвод – специальное устройство, устанавливаемое на зданиях и сооружениях для их защиты от ударов молнии. Нужно или нет делать молниеотводы, владельцы домов узнают только тогда, когда их строения сгорают из-за пожара, вызванного молнией. Но не все так просто, как кажется на первый взгляд, только понимание физических законов позволит принимать оптимальное решение о монтаже на крыше дома молниеотвода.

Молниеотвод для частного дома

Содержание статьи

Куда чаще всего попадает молния

Очень интересный вопрос, имеет неожиданный ответ. Абсолютное большинство уверено, что молния всегда попадает в самое высокое здание, сооружение, дерево и т. д. Объяснение довольно простое – они ближе всех к тучам. Значит, высокий молниеотвод будет ловить все молнии и направлять их огромный электрический заряд в землю. На самом деле, в правильно смонтированный молниеотвод молния не должна попадать, именно для достижения таких результатов он и делается.

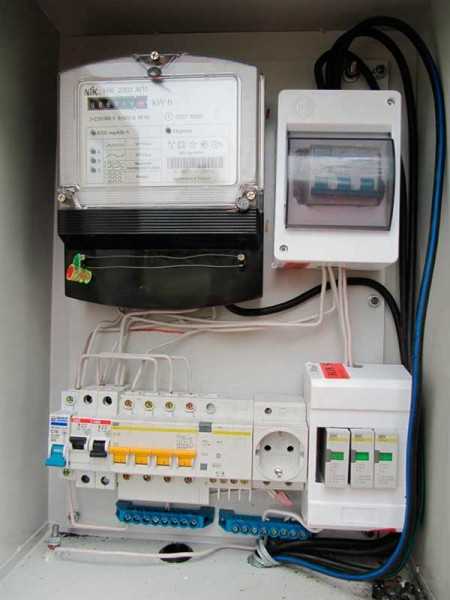

Молниеотвод защищает электропроводку дома

Почему ударяет молния? Во время трения между собой облаков образуются отрицательные заряды, в земле накапливаются положительные. При увеличении напряженности появляется так называемый ступенчатый лидер – относительно небольшой заряд, который двигается от облака к земле по пути наименьшего сопротивления. Приближаясь к земле, он изменяет направление и движется к тем участкам, где накоплено больше всего положительных ионов. Вывод – основной заряд идет не от облака к земле, а наоборот, от земли к облаку.

Куда и почему попадает молния?

  1. Ствол дерева. Он влажный, поднимает положительные заряды высоко над землей и становится ближе к ступенчатому лидеру, двигающемуся от облака к земле.

    Молния ударила в дерево

  2. В высокие здания, если у них накоплено большое количество зарядов с земли. Но такое явление встречается довольно редко и только у специфических строений.

    Удар молнии в крышу дома

Эта зависимость всем понятна. Но почему молния чаще всего попадет около водоемов и рек хотя они расположены очень низко, а поблизости есть более высокие сооружения? Так происходит потому, что в этих местах очень влажная почва, а она накапливает и проводит максимальное количество зарядов. Ступенчатый лидер направляется не к высокому зданию на сухой почве, а к низинному болоту с большим количеством ионов. Еще один фактор, влияющий на частоту попадания молнии – наличие в земле металла. Это может быть руда или иные токопроводящие образования.

Молниеотвод целесообразно монтировать на зданиях, если они имеют хотя бы одну из нижеперечисленных особенностей:

  • располагаются на переувлажненных грунтах;
  • дома построены в промышленных зонах с большими запасами полезных ископаемых;
  • строения имеют металлические несущие каркасы, отлично подающие токи на верхние этажи сооружения.

Если здание располагается на переувлажненном грунте, стоит установить молниеотвод

Если ваш деревянный коттедж расположен на сухих песчаных грунтах, то вероятность попадания молнии фактически равняется нулю, никакой молниеотвод не нужен.

Вывод. Задача молниеотвода не притягивать (принимать) молнии, а наоборот, создавать условия, при которых их удар в данной местности станет минимально вероятен. Это значит, что конструкция не имеет молниеприемника, наоборот, у нее есть стержень для отвода зарядов земли. Поэтому правильное название молниеотвод, а не молниеприемник. Через молниеотвод заряд из земли уходит в атмосферу, напряжение значительно падает, на этом участке нет предпосылок для возникновения молнии.

Задача молниеотвода — исключить удар молнии в кровлю

Если вам встречаются неграмотные или откровенно рекламные статьи на эту тему, то не стоит терять время на их прочтение. Ни один молниеотвод не украшает крышу и фасад здания, кроме того, монтаж устройств стоит существенных денег. И последнее. Чем больше элементов имеет молниеотвод – тем выше вероятность, что во время их установки повредится герметичность кровельного покрытия.

Из каких элементов состоит молниеотвод

Вне зависимости от размеров, технических данных и места монтажа все конструкции состоят из общих элементов.

Элемент молниеотводаНазначение и краткое описание
МолниеотводКусок катанки или иного металлического штыря, возвышающегося над крышей.
Проводники токаПроволока диаметром не менее 5 мм, соединяет между собой молниеотвод и заземление.
ЗаземлениеСамый важный технический элемент молниеотвода. Собирает из земли положительные ионы и по проводникам и молниеотводу отводит их в атмосферу. Именно от эффективности заземления зависит надежность функционирования молниеотвода.

Конструкция молниеотводов

Советы по монтажу молниеотвода

Если после грамотного анализа данных об участке, на котором расположено строение, принимается решение о целесообразности монтажа молниеотвода, то к выполнению работ следует подготовиться.

Важно. Нужно делать только комплексную систему молниезащиты и заземления, лишь совместно эти мероприятия обеспечивают эффективность сооружения.

Шаг 1. Подсчитайте количество элементов, размеры здания, длину проводов и купите комплект оборудования.

Расчет молниеотвода

Расчет молниеотвода. Учебное электронное текстовое издание

Ссылка на скачивание файла в формате PDF

Шаг 2. Закрепите на конек кровли держатели токоотвода.

Крепление держателя токоотвода

Они фиксируются металлическими регулируемыми скобами, сами держатели проводов пластиковые со специальными зажимами. Держатели поддеваются лапками к нижней части конька, а двумя винтами фиксируется выбранное положение.

Расстояние между элементами примерно один метр

Практический совет. Конкретную конструкцию держателей выбирайте в зависимости от геометрической формы конька. Они могут быть полукруглыми, треугольными широкими и узкими.

Шаг 3. Закрепите в держателях токоотвод.

Размещение токоотвода

Для этого следует использовать проволоку диаметром не менее 0,5 мм. Старайтесь ее максимально выравнивать, не допускайте касания металлом конька, токоотвод должен свободно висеть над кровлей.

Шаг 4. Загните концы проволоки под углом 45°.

Загиб окончаний токоотвода

Как утверждают производители, за счет этого значительно увеличивается площадь покрытия молниезащиты. Но это некорректное утверждение, выше в этой статье мы уже объясняли, что устройство не притягивает молнии, а наоборот, создает условия, чтобы они в этом месте не появлялись. Защитный эффект достигается за счет вывода ионов из земли во влажный воздух, во время дождя он имеет свойство проводить электрические заряды.

Шаг 5. После того как проволока установлена на коньке, следует приступать к монтажу держателей токоотвода под черепицу.

Установка держателей токоотвода под черепицу

В зависимости от пожеланий клиента компании выпускают несколько видов держателей: с прямым крючком, со скрученным крючком и со специальным металлическим держателем. Для того чтобы закрепить приспособления на обрешетке, следует аккуратно демонтировать черепицу. Сколько штук – зависит от ее размеров, но для большинства видов достаточно одной. Монтаж держателей на скатах – довольно сложные работы, надо все делать очень внимательно и со знанием дела.

Расстояние между элементами также примерно один метр

Практический совет. Настоятельно рекомендуется предусматривать установку молниеотвода еще на стадии проектирования дома. Тогда кронштейны (держатели) без проблем устанавливаются во время производства кровельных работ – намного проще, быстрее безопаснее и качественнее.

Шаг 6. Прикрутите к центральному коньковому токоотводу боковые, установленные на скатах. Для этого нужно пользоваться специальными металлическими зажимами.

Установка токоотвода в держатели

Фиксирование зажимами

Важно. Если для молниеотвода применяются не оцинкованная, а обыкновенная проволока, то места контактов следует обильно намазать густым солидолом. Он предотвратит окислительные процессы, сопротивление тока в месте соединения длительный период времени будет оставаться в пределах нормы.

Шаг 7. Установите специальные держатели на поверхность кирпичного дымохода.

Монтаж держателя молниеприемника

Эти элементы крепятся по принципу дюбелей. Вначале высверливаются отверстия в кладке, затем в них вставляются пластиковые элементы и только потом закручиваются металлические держатели. Все подсоединения проволоки выполняются лишь при помощи специальных зажимов.

Установка молниеприемника

Шаг 8. Закрепите на фасадные стены пластиковые держатели. Надо предусматривать самое незаметное место, желательно с обратной стороны здания. Расстояние между держателями примерно 1 м, способ крепления к стене зависит от материала ее изготовления. Имейте в виду, что контрольный зажим должен располагаться на высоте 70 см от уровня земли. К контрольному зажиму присоединяется плоская токоотводящая шина заземления.

Установка держателей

Расстояние между креплениями и варианты элемента

Закрепление токоотвода

Контрольный зажим

Для того чтобы максимально спрятать провода и улучшить внешний вид здания, рекомендуется проволоку проводить по системе водоотвода. Как это делается?

  1. Установите держатель на желоб водостока. Он представляет собой изогнутую пластину шириной 3 см, один конец ее лежит на кровле крыши, а второй на краю желоба. Специальный верхний зажим фиксирует проволоку.
  2. Закрепите хомуты-держатели на водосточных трубах. Прикручивать их следует у каждого поворота системы водоотвода, а сами держатели должны располагаться с одной стороны. Расстояние между элементами примерно один метр.
  3. Установите токоотводы в хомуты, сильно зажмите их болтами.

Способ крепления токоотвода к водосточной системе

Держатель водосточных труб, крепление

На нашем сайте вы можете узнать не только о креплении молниезащитного оборудования, но и о порядке монтажа водосточной системы. Подробная информация в статье по ссылке. Пошаговая инструкция и мастер-класс.

На этом монтаж наружной части молниезащиты закончен. Можно приступать к изготовлению заземления.

Монтаж металлической шины заземления

Именно от этого элемента зависит эффективность устройства, во время выполнения работ следует строго выполнять рекомендации электриков. Они должны рассчитать параметры заземления в зависимости от физических характеристик грунтов, глубины залегания грунтовых вод, размеров и назначения здания.

Шаг 1. Прокопайте траншею длиной примерно один метр и глубиной 50 см, в ней будет лежать шина заземления.

Траншея

Шаг 2. Присоедините к контрольному зажиму токоотводящую шину. Мы уже упоминали, что он располагается на высоте 70 см от земли. Токопроводящая шина – металлическая полоса шириной примерно 2 см и толщиной не менее 2 мм. Шина фиксируется при помощи специальных держателей. Они устанавливаются на фасадные стены и цоколь, способ крепления выбирается мастером на месте с учетом индивидуальных факторов фасадных стен здания.

Монтаж фасадного держателя для полосы

Шаг 3. Согните полосу буквой «Г» и установите ее на дно предварительно выкопанной траншеи.

Монтаж полосы на глубину 0,5 метра

Шаг 4. После того как все подготовлено, можно ставить на место контрольно-измерительный колодец. Если его размеры превышают ширину траншеи, то ее придется немного расширить.

Установка контрольно-измерительного колодца

Шаг 5. Согласно прилагаемой производителем инструкции соберите комплект штырей заземлителя, наденьте на них муфты для присоединения дополнительных элементов.

Наименование элементов

Сборка элементов

Важно. Общая длина штырей заземления должна определяться электриком после замеров сопротивления грунтов.

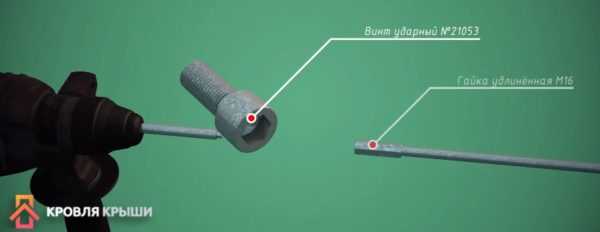

Производители настоятельно рекомендуют во время сборки комплекта использовать электропроводящую смазку для защиты контактов от ржавчины и специальную ленту, предотвращающую коррозионные процессы на поверхностях штырей, засыпанных землей. Их следует очень плотно и аккуратно обмотать, наличие пропусков и перегибов запрещается.

Соединение комплекта штырей и насадки

Схема соединения

Шаг 6. Установите на заземления элементы штырь-полоса и прочно соедините их.

Сборка штырей

Погружение на расчетную глубину

Установка зажима прута

Монтажные работы завершены, необходимо выполнить обязательные испытания – электрик должен специальным прибором проверить параметры сопротивления и написать акт об их соответствии расчетным значениям. Только такой молниеотвод станет гарантией, что молния не будет попадать на участок около коттеджа.

Монтажные работы завершены

Застройщики должны знать, что чем больше вокруг здания точек заземления, тем надежнее защита. Ступенчатый лидер молнии начинает корректировать траекторию своего движения на высоте нескольких сотен метров. Он реагирует главным образом на силу электрического поля, высота молниеотвода на его поведение оказывает минимальное влияние, конкретное место удара молнии зависит от количества положительно заряженных ионов в земле. Именно они создают напряжение между зарядами, а здесь уже есть прямая связь между числом, фактическим расположением на местности и правильностью изготовления точек заземления.

Заключение

Заземление – главный элемент молниеотвода. Оптимальный вариант закопать металлическую плиту площадью не менее 2 м2 и толщиной 1 см на глубину 1,5–2,0 м. Использование металлических прутков намного уменьшает эффективность конструкции.

Но есть еще одна проблема – многие забивают в землю не несколько соединенных между собой металлических штырей, а только один. Если заземление выполнено небрежно, металлический пруток один, забит в сухом месте и недостаточно глубоко, то эффективность даже самой дорогой и сложной конструкции на крыше равняется нулю.

Правильное заземление

Монтировать молниеотвод рекомендуется только тогда, когда есть полная уверенность в такой необходимости. Выполнять все работы следует с безусловным соблюдением требований нормативных документов.

Видео – Инструкция по монтажу молниезащиты для коттеджа

krysha-expert.ru

Молниеотвод в частном доме: этапы монтажа + фото

Молния считается одним из самых страшных природных явлений. В дом она попадает не так уж и часто, но если такое произойдет, последствия будут ужасные. Хорошо, если ваш дом находится недалеко от башни с молниеотводом или же от линии электропередач, в этом случае удар должны применять именно они. Молниеотвод отлично справиться с этой задачей.

Однако далеко не все дома находятся возле таких сооружений. Во время грозы довольно опасным местом становиться жилой дом или другая хозяйственная постройка. Причина, почему молния выбирает именно дом, проста – в нем много металлических элементов. Молниеотвод легко решит эту проблему. Если вы владеете квартирой, можете не переживать, многоэтажные дома строились изначально с молниеотводом.

Молниеотвод – это обязательный элемент для защиты дома. Вопрос стоит другой: как же это сделать? Можно  обратиться к профессионалам, но они берут огромные деньги за свою работу. Или же пробовать делать все самостоятельно.

Виды и конструкция молниеотводов

Молниеотвод состоит из следующих элементов:

  • Заземлитель;
  • Токоотвод;
  • Приемник молнии.

Самыми распространенными считается: стержневая, и тросовая молниезащита.

Стержневые молниеотводы представляют собой, простую конструкцию на основе штыря из цельного метала, который равняется 15-20 мм в диаметре. Проводом в этом случае играет металлическая арматура, она отводит весь электрический заряд, ее диаметр должен составлять 6 мм. Между собой все элементы необходимо соединять с помощью сварки. Установка устройства молниезащиты не должна соприкасаться с домом, крепиться она на специальной станине возле самого здания или дома.  Безопасность в этом случае будет зависеть только от размера самого штыря, чем он выше, тем больше радиус он охватит.

По похожему принципу монтируется молниезащита дома из сэндвич панелей. В этом случае только берется определенный расчет под тип каждого здания.

Молниеприемник

Молниеприемник считается верхней частью любой защитной конструкции, неважно это стержневая молниезащита или тросовая молниезащита. Если рассматривать их по отдельности, то в стержневой окончание всегда заостряется, на него всегда приходиться основной удар молнии.  Лучшим металлом для молниеприемника выступает медь. Приемник всегда нужно вешать как можно выше, но стоит и помнить миру, ведь если он будет висеть слишком высоко,  начнет привлекать все молнии во время сильной грозы.

Стержневой молниеотвод выглядит так:

Линейный молниеотвод устанавливается таким образом:

Токоотвод

Схема соединения токоотвода

Любой молниеотвод должен содержать в себе токоприемник. Из себя он представляет толстый провод из алюминия или меди. Крепится к специальным муфтам установленных к самому молниеприемнику и заземлению. Чтобы провести его по стене молниезащита дома из сэндвич панелей используется пластиковые крепежи. Сам токоотвод обязательно нужно заизолировать от воздействия всей окружающей среды, это можно сделать, прибегая к обычному каналу из разнообразных кабелей.

Как выглядит токоотвод

Заземление молниеотвода

Основная часть этого элемента должна находиться под землей. Из себя заземлитель представляет несколько стержней, который соединяются между собой с помощью сварки или других крепежных материалов, способные проводить мощный электрический ток.

Как сделать молниезащиту металлической крыши.

Схема заземления

Перед тем, как сделать молниеотвод, добивайтесь эффективного функционирования всего устройства. Для установки системы молниезащиты используйте только качественные и проверенны материалы, не поддающиеся коррозии. Заземлить раз в год нужно проверять на целостность, в случае повреждения заменяем все деформированные элементы. И помните, все стержни соединяются между собой электропроводящими материалами на холодной сварке, можно использовать и обжимные гильзы.

Материалы и инструменты для монтажа системы молниеотвода

Для изготовления громоотвода вам понадобятся следующие инструменты:

  1. Медная проволока;
  2. Стержни;
  3. Хомуты;
  4. Алюминиевый провод;
  5. Дрель;
  6. Муфты;
  7. Трубы;
  8. Сварочный аппарат;
  9. Металлические уголки;
  10. Крепежные элементы.

Процесс монтажа молниеотвода

Расскажем о более сложном типе молниеотвода – тросового.

  • Натягиваем проволоку в 6 миллиметров;
  • Проволоку крепим на металлические штыри, которые должны быть заранее приготовлены и находиться в вертикальном положении на брусках;
  • Обматываем дымовую трубу проволокой и присоединяем к горизонтальному элементу;
  • Проводим токоотвод и соединяем его с заземлением;
  • Устанавливаем заземлитель, как его правильно установить читайте далее в статье.

Установка стержневого молниеотвода выглядит немного иначе:

  1. Устанавливаем жерди на земле или кровле, высоту определяем в зависимости от самого здания. Перед установкой все элементы молниеотвода соединяем между собой, убеждаемся в их целостности и в отсутствии пыли и ржавчины на них. После соединения всей конструкции оборачиваем все места изгибов изоляционной лентой;
  2. Если крыша дома изготовлена из легко возгораемых элементов, заранее беспокоимся о монтаже молниезащиты на 15 сантиметров от крыши;
  3. После всей установки замеряем сопротивление стержневого молниеотвода с помощью омметра, показатель не должен превысить 10 ОМ.

Чтобы более подробно узнать весь процесс сборки, просмотрите следующие видео

Место для заземления молниеотвода


К этому подходим с собой аккуратностью. Заземлитель не устанавливается в месте, где могут быть дети и животные. Не следует устанавливать возле тропинок и скамеек.

Лучшим местом, где заземлитель будет нормально функционировать, считается влажная почва. Время от времени ее можно полевать водой – это поможет сохранить работоспособность устройства.

Если вы не хотите постоянно полевать землю и беспокоится о его нормальной работе, можете во время установки использовать шахтный уголь и соль. Их просто засыпаем в почву и устанавливаем всю систему заземления.

Обслуживание молниеотвода

Чтобы в самый нужный момент молниеотвод сработал на все 100%, необходимо постоянно следить за его состоянием. К примеру, стержневой тип молниеотвода нуждается в очистке металлического штыря и станины. Чистить их можно с помощью специальных средств. При желании их можно покрасить краской.

На самом деле, создание молниеотвода – это работа, которая под силу каждому человеку. Но, помните, работать только в сухие и ясные дни.

Чтобы совершать правильное обслуживание не забывайте когда проводится проверка молниезащиты.

Видео о том, как монтировать систему молниеотвода от А до Я

Рекомендуем почитать молниезащита скатной кровли.

vse-elektrichestvo.ru

Молниезащита частного дома своими руками

Сегодня мы поговорим про то, как защитить частный дом от удара молнии.

СОДЕРЖАНИЕ (нажмите на кнопку справа):

Что такое молния?

Многие владельцы частных домов стараются сделать свое жилище максимально комфортабельным и безопасным, но при этом забывают об возможности поражения дома молнией.

Молния – одно из самых неприятных явлений, которое может нанести колоссальный ущерб жилищу.

Как известно, она представляет собой электрический разряд большой мощности, поэтому даже при непрямом попадании в дом, она может повредить электрическую технику в помещениях.

Хорошо, если возле дома имеется высокое здание, оснащенное молниезащитой.

В таком случае можно не переживать о возможности попадания молнии в дом, поскольку зачастую такие дома имеют молниеотводы с большой зоной защиты, которая и будет покрывать территорию с рядом стоящими зданиями.

Особенностью молнии является выполнение разряда на самую высокую точку. Поэтому если дом стоит на отшибе, он является наивысшей точкой, если, конечно, рядом с ним не растет дерево, которое выше дома.

Но дерево тоже не гарантия защиты. Опасность поражения жилища молнией во много раз возрастает, если рядом с домом имеются водоемы, сильные ручьи, болотистая местность.

Итак, если частный дом не окружен высотными постройками, лучше обезопаситься, обеспечив жилище молниезащитой.

Поражающие факторы молнии

Но перед тем как разобраться со способами защиты дома от возможного поражения молнии, следует рассмотреть поражающие факторы этого явления.

Всего этих факторов два.

Первичный.

Это прямое попадание молнии в дом, в результате чего он может получить повреждение конструкции, существует возможность возникновения пожара. Данный фактор является самым опасным.

Вторичный.

Для дома и жильцов менее опасен. Данный фактор сводится к появлению электромагнитной индукции в проводке дома при разряде молнии рядом с домом.

Из-за индукции в проводке происходит значительный скачок напряжения, который способен повредить все электроприборы в доме, подключенные к сети.

И если от вторичного фактора можно обезопаситься без дополнительного оснащения путем отключения всех приборов от сети во время грозы, то первичного фактора защитится таким способом невозможно, нужно оснащение дома молниезащитой.

Штат Огайо, дом в который попала молния.

Поскольку молния – это всего лишь электрический разряд хоть и большой силы, но он действует как любой другой разряд, то есть движется по пути наименьшего сопротивления.

Обеспечение этого пути и является задачей молниезащиты.

Если молния попадет в дом, оснащенный таким типом защиты, то электрический разряд по нему уйдет в землю, не нанося ущерба зданию.

В народе такая зашита называется заземлением дома, молниеотводами, громоотводами.

Что касается последних, то определение не совсем верно, ведь гром – это всего лишь звуковое сопровождение, возникающее при разряде молнии.

Критерии и виды молниезащиты

Теперь разберем типы молниезащиты.

Здесь данное оборудование имеет несколько критериев, которые и делят его на типы.

Первый критерий – метод защиты.

По нему молниеотводы делятся на:

  1. Активные;
  2. Пассивные.

Активные появились сравнительно недавно. В них молниеприемник, о нем речь — чуть ниже, оснащен специальным ионизатором, который своими импульсами «провоцирует» молнию.

По сути, данный прибор специально притягивает молнию на себя, что полностью исключает возможность появления вторичного фактора поражения молнией.

Пассивные же не оснащены ничем таким, молния может разрядиться на нее, а может и нет. Данный тип защиты используется повсеместно.

Дальше рассматривать будем только такую защиту, поскольку ею можно оборудовать дом самостоятельно, а вот оборудование для активной защиты устанавливается только специалистами.

Второй критерий – виды защиты.

По нему громоотводы тоже делятся на два типа – внешний и внутренний.

Здесь все просто – внешний защищает дом от первичного фактора воздействия молнии, а внутренний – от вторичного.

И третий критерий – конструктивные особенности.

Но здесь разделение на типы больше относиться к молниеприемникам. По ним молниеотвод делится на штыревой, тросовый и сетчатый.

Конструкция молниезащиты

Теперь по конструкции молниезащиты, поговорим пока только о внешней.

Состоит она всего из трех элементов – молниеприемника, токоотводов и заземлителя.

Молниеприемник.

Принимает на себя разряд молнии, поэтому он закрепляется на крыше дома, чтобы сам приемник был наивысшей точкой.

Простейшим является стержневой тип приемника.

Стандартным считается металлический прут диаметром 10-18 мм, и длиной от 250 мм.

Можно также использовать и трубу, но только торцы ее должны быть заварены.

Количество приемников рассчитывается от размера здания. На небольшие дома достаточно одного, если же площадь дома превышает 200 м кв. устанавливается два стержня с расстоянием между ними от 10 м.

Чтобы разряд по приемнику не перешел к дому, его закрепляют на крыше при помощи деревянных брусков или специальных крепежей.

Некоторые, чтобы не портить внешний вид дома, молниеприемник устанавливают на отдельной опоре возле дома.

Некоторые, если есть возможность, крепят дополнительный молниеприемник прямо на дереве.

Особой разницы нет, поскольку даже у рядом установленного молниеприемника зона защиты будет покрывать дом.

Основным условием установки приемника – он должен располагаться выше дома, а также других построек возле него.

Еще один тип молниеприемника – тросовый.

Используется трос, который натягивается по всей длине конька крыши и закрепляется на деревянных опорах. Важным условием является натяжка троса – он не должен касаться крыши.

Третий тип приемника – сетка.

Ее изготавливают из любой проволоки (стальной, алюминиевой и др.) с сечением не менее 6 мм.

Ее натягивают по площади всей крыши, ячейки этой сетки должны формировать квадрат примерно 6х6 м.

При этом сетка тоже не должна касаться крыши, ее закрепляют на деревянных или специальных токонепроводящих опорах на высоте 6-8 см от крыши.

Строгих предписаний к использованию того или иного типа молниеприемника нет, использовать можно любой, все они вполне эффективны, поэтому выбираются они по желанию.

Токоотводы.

Далее о втором элементе данной защиты – токоотводах.

Основной задачей их является передача разряда от приемника к заземлителю.

Чаще всего в качестве токоотводов используется стальная проволока диаметром от 6 мм.

Если стены дом сделаны из кирпича или пеноблока, в общем, из любого негорючего материала, то можно токоотвод закрепить вдоль стены в любом незаметном месте, главное, не возле окон и входных дверей.

Можно в качестве токоотвода использовать и металлическую ленту, но толщиной не менее 2 мм и шириной от 30 мм.

Токоотвод крепиться к приемнику при помощи сварного, болтового или спайного соединения.

От количества концов молниеприемников зависит количество токоотводов.

Если используется только один стержневой приемник, то к нему крепится один отвод. При использовании тросового приемника нужно уже два отвода.

Также два токоотвода применяется при сеточном приемнике.

Заземлитель.

Последний элемент – заземлитель. Самым простым заземлителем являются два металлических прута, заглубленных в землю на 2-3 м.

Расстояние между ними должно составлять не менее 3 м. Эти пруты должны быть перемкнуты между собой перемычкой на уровне 0,5-0,8 м в земле. К этой перемычке и подсоединяется токоотвод.

На грунтах с высоким уровнем грунтовых вод лучше использовать горизонтальное положение заземлителя на глубине от 0,8 м. При этом заземлителем должен выступать металлический уголок или полоса шириной от 50 мм и толщиной от 4 мм.

Соединяется заземлитель с токоотводом только сварным соединением.

Читайте по теме — защита электроприбов с помощью специальных устройств.

Особенности монтажа молниезащиты

Исходя из описанного можно понять, что сделать молниезащиту вполне можно и самому, имея только необходимые материалы.

Чтобы сделать защиту дома от молнии, нужно вначале произвести замеры.

Необходимо выяснить высоту, на которой должен располагаться приемник, а также определить метод его крепления.

Затем нужно высчитать длину токоотвода. Здесь важно учитывать, что путь заряда молнии к заземлителю должен быть максимально коротким. Поэтому не стоит делать какие-то обводы, изгибы и т.д. И уж тем более нельзя из отвода формировать кольца.

Что касается заземлителя, то он должен располагаться не менее чем 1 м от ближайшей стены дома. После всех расчетов можно приступать к монтажу.

Начинать нужно с заземлителя.

Если он будет сделан из прутов, достаточно вырыть траншею глубиной 0,5 м и длиной 3 м.

По краям этой траншеи забить в землю пруты длиной не менее 2 м.

Затем при помощи сварочного аппарата к этим прутам приварить перемычку.

Если же заземлитель будет горизонтальным, то придется копать траншею значительно глубже.

Далее можно переходить к установке приемника.

Здесь нужно соблюдать важное условие – он не должен контактировать с крышей дома, поэтому для закрепления его использовать только деревянные опоры.

Или крепить его нужно непосредственно к токонепроводящим конструкциям дома.

Затем к приемнику и заземлителю крепится токоотвод, который после можно прикрепить к крыше специальными приспособлениями, а затем и к стене дома.

К приемнику токоотвод можно закрепить и при помощи болтов, а вот к заземлителю – только при помощи пайки или сварки.

Останется только закопать вырытую заранее траншею.

Что касается монтажа защиты на дом с деревянными стенами, то принцип идентичен, но есть одно условие – прикреплять токоотводы непосредственно к стене нельзя.

Они должны располагаться на удалении от стены не менее чем на 150 мм.

Внутренняя защита дома

Это было все, что касается внешнего типа защиты. Напоследок же немного о внутренней, ведь полностью защитить здание от воздействия молнии внешний тип не может, поэтому желательно использовать оба этих типа.

Итак, внутренняя защита оберегает бытовую технику от скачков напряжения, которые может создать заряд молнии.

Для внутренней защиты используются специальные устройства защиты импульсного перенапряжения (УЗИП).

Выпускается большое количество таких устройств с разной степенью защиты.

Эти устройства подключаются к электрической сети дома и устанавливаются в распределительном щитке на входе.

Только после установки этого устройства можно будет с уверенностью сказать, что дом полностью оборудован молниезащитой.

Оцените этот пост

elektrikexpert.ru

нужен или ненужен, видео, фото, как сделать, как установить в частном доме?


Принцип громоотвода

Правильнее было бы называть это сооружение молниеотводом, но с точки зрения благозвучности громоотвод приемлемее. В каком-то смысле это название связано с давним страхом человека перед силами природы, древние считали гром – признаком гнева богов.

На самом деле во время грозы в атмосфере накапливается большое количество электрической энергии, что создает сильное электрическое поле возле поверхности земли, наиболее мощные напряжение возникает возле всевозможных острых проводников.

Мы в таких случаях можем увидеть на остриях светящиеся разряды, которые совсем не вредны для здания. Удар попадает на приемник, проходит по проводнику и уходит в землю через заземление. Нужен или ненужен громоотвод на даче и как его сделать своими руками, об этом будет статья.

Чем же опасно попадание молнии в дом?

Молния имеет определенную, достаточно сильную разрушительную силу и просто может повредить здание. Кроме того молния, попадая в крышу, заденет электропроводку, произойдет замыкание. Если стоит специальная защита на электропроводке, то электричество отключится, если её нет – сгорит ряд включенных приборов, например холодильник. Но самое плохое из того что может быть – это пожар, возникший от замыкания.

Устройство

Считается, что первый молниеотвод-громоотвод придумал Бенджамин Франклин, он описал его устройство в еженедельнике « Альманах Бедного Ричарда». Надо сказать, что устройства, схожие с молниеотводом, можно увидеть еще у древних египтян: на протяжении средних веков на маяках устраивали сооружения, призванные исполнять роль громоотвода, мы и сегодня можем увидеть их иглы.

Не обходились без молниеотводов и средневековые храмы, и мусульманские мечети. Можно смело сказать, что молниеотводы – это древние и полезные устройства.

Строго говоря, это устройство состоит из 3-х частей:

  • часть 1-я – молниеприёмник, фактически это приемник разряда, острый металлический штырь, достаточно большого сечения, направленный в небо и хорошо закрепленный на деревянном основании. Архитекторы придумали множество способов сделать их привлекательными для взора, самый известный из них флюгер. Часто это бывают всевозможные башенки или выступы
  • часть 2-я – проводник или токоотвод, естественно он проводит разряд вдоль стены, не причиняя ей вреда к земле.Как правило, это металлическая проволока или обычный провод с большим сечением, не случайно он не имеет острых углов и прямых соединений. Иногда проводник объединяет несколько молниеприемников и образует как бы шатер, защищающую здание.
    Вот некоторые требования к проводнику:
    1. сечение желательно от 50 мм в квадрате в стальной проволоке и от 25 ммв квадрате 2 в алюминиевой;
    2. провод не должен иметь много прямых углов, чтобы не вызвать пожара, лучше если он будет как бы стекать по зданию%
    3. если стена сделана из пожароопасного материала, лучше крепить проводник на штыри, чтобы он не касался стены, в идеале на 10 см от неё.
  • часть 3-я – заземлитель – это та самая проволока, но уже сложенная в несколько жил и закопанная глубоко в землю на глубину не менее 0,5 м. Лучше, если это будет несколько штырей прочно соединенных между собой или металлическая плита, размерами 2х0,5 м.

    Главное правило: заземлитель необходимо надежно соединить с проводником.

Громоотвод своими руками

Сделать громоотвод-молниеотвод своими руками не составит особого труда. Для этого не нужно каких-либо особенных навыков. Достаточно просто уметь пользоваться бытовой сваркой, или уметь прочно прикручивать болты и не бояться высоты. Необходимо:

  • сделать схему громоотвода;
  • запастись материалами: проволокой, стержнями, инструментами и сварочным аппаратом, а также краской для прокрашивания соединений. Более надежно делать громоотвод с помощью сварки, но можно использовать болты и гайки;
  • выбрать погожий день, работать на крыше даже дачного дома необходимо в сухую и погожую, безветренную погоду;
  • продумать модель громоотвода, а лучше его нарисовать;
  • решить какую часть работы можно сделать на земле, а что нужно будет делать на крыше;
  • и приступить к работе.

Примечание: детали можно не спаивать, а просто скрутить очень плотно с помощью болтов и гаек. Тут главное, чтобы при прохождении электрического разряда не получилось замыкание, которое способно вызвать пожар.

Наша цель уберечь дом от пожара, а не вызвать его. Все спаянные или скрученные места желательно покрасить, чтобы уберечь от коррозии.
И самое важное, если Вы в своих силах не уверены – лучше пусть эту работу сделают профессионалы.

Установка громоотвода

Установка молниеприемника самая сложная часть задания. Выбрав наивысшую точку здания на ней необходимо установить металлический штырь, который в свою очередь прикреплен к деревянному основанию.

В качестве самой высокой точки могут подойти:

  • дымоход, они, как правило, располагаются достаточно высоко;
  • конек дома, часто это выглядит как флюгер – будет полезно и красиво;
  • выступ на крыше – это практически всегда декоративные элементы;
  • антенна, которая сама по себе может служить молниеприемником, если изготовлена из алюминия или другого металла и не крашена.

В качестве громоотвода иногда используют металлическую крышу, устроенную как единое целое с достаточной толщиной железа и снабженную соответствующей защитой или часть крыши с такими же характеристиками, а также водостоки при условии изготовления их из металла нужного диаметра, или же металлические ограждения на крыше.

Заземление

Заземление – это устройство, которое отводит заряд, нередко очень высоких значений в землю, фактически устраняет его разрушительную силу.

Учитывая специфику устраиваемого компонента, необходимо, чтобы оно располагалось на расстоянии не ближе 1 метра от стены здания и как минимум на 5 м от крыльца и дорожек, это если в ваши планы устраивать несчастные случаи никак не входит.

Дерево в качестве громоотвода

Одним из вариантов устройства громоотвода с минимальными затратами можно считать молниеотвод устроенный на дереве возле дома.

Для этого нужно всего несколько вещей:

  • это возможно только тогда, если рядом с домом растет большое, а точнее высокое дерево, которое может служить молниеотводом;
  • громоотвод, после устройства должен быть выше самой высокой точки дома, чтобы он смог выполнят свое предназначение;
  • расположение дерева таково, что дом попадает в «зону конуса» (о нем писалось раньше), это значит, дерево растет достаточно близко от стен дома;
  • штырь и проволоку необходимо крепить к стволу с помощью пластиковых хомутов, чтобы не повредить кору и древесину растения. Мы же не хотим, чтобы дерево засохло;
  • помним, что заземление располагается вдали от дорожек и стен дома. Это правило должно быть соблюдено неукоснительно.

Внутренняя молниезащита

Наличие в частном доме, в том числе и двухэтажном, на даче электричества усиливает шансы попадания молнии. Поэтому при приближении грозы необходимо выключить все электричество в доме. Сейчас можно купить специальную молниезащиту, стоит она недорого, но благодаря ей вы сможете уберечь свою проводку и включенные приборы от поломок. Кроме того это поможет уберечь сооружение от пожара.

Один из самых простых способов защиты от молнии – это выкрутить пробки при приближении грозы. Опасна именно гроза в зоне вашего дома. Об этом свидетельствуют раскаты грома, раздающиеся с интервалом 10 секунд. Чтобы узнать это не потребуется никакая специальная аппаратура, просто считайте между раскатами грома.

Зона защиты

Громоотвод способен защитить не только дом, но и территорию вокруг него. Чем выше громоотвод, тем больше территория, которая находится под его защитой. Действует он как конус, где верхней точкой будет край штыря, а основанием территория, защищенная от молнии.

Радиус высчитывается по формуле: R=1,732 x h, здесь h – высота громоотвода. Исходя из сказанного есть две причины устанавливать устройство так, чтобы это была самая высокая точка здания.

  • при наличии более высокой точки на здании, удар молнии придется на неё и устройство не будет выполнят отведенную ему функцию;
  • чем выше расположен приёмник разряда, тем больше площадь защищенная им.

Способ защиты от молнии при отсутствии громоотвода-молниеотвода

В случае если в вашем доме или квартире нет громоотвода-молниеотвода, не унывайте. Просто отключение электричества во время грозы тоже весьма эффективное средство от удара молнии.

Сходите в магазин или супермаркет и купите защиту для вашей электропроводки. Это эффективно, весьма недорого и мало хлопотно.

krovlya777.ru

РубрикаРазное

Добавить комментарий
