Установка доводчика дверей в помещении своими руками

Громко хлопающая дверь или полотно, которое не закрывается — что может быть хуже? Установка доводчика дверей своими руками исправит ситуацию. Подобный механизм обеспечит мягкое, прочное закрытие, при этом он будет компактным, с высоким уровнем надежности.

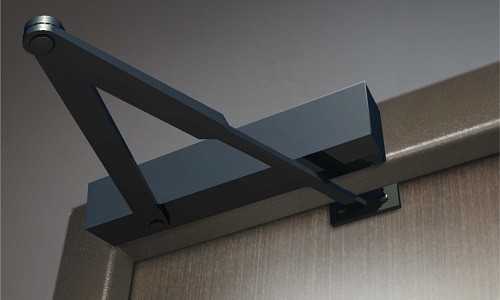

Доводчик необходим для мягкого и плотного закрытия двери.

Традиционные пружины и громоздкие противовесы уже не обеспечивают должного комфорта и удобства при закрывании/открывании двери. Монтаж доводчика выполняется быстро, с работой можно справиться самостоятельно.

Что представляет собой дверной доводчик?

Это специальная конструкция, применяемая для плавного хода дверного полотна. Дверь закрывается автоматически, ее не надо тянуть на себя или хлопать. Доводчик выполняет несколько задач:

Фиксирует полотно в открытом положении.
Обеспечивает плавное закрытие двери, при этом тянуть ее на себя не надо.
Защита конструкции от повреждений при ударе о преграду.

Возможность двухдиапазонной регулировки в момент захлопывания.

Устройство дверного доводчика.

Основным элементом механизма выступает пружина, она аккумулирует энергию, возвращая дверь в закрытое положение. Для плавного хода полотна применяется масляный амортизатор. Именно он и обеспечивает отсутствие такого неприятного момента, как громкий хлопок и слишком резкое закрытие. Масло поступает из одной камеры устройства в другую при открытии/закрытии двери. Амортизирующая жидкость вязкая, это и обеспечивает плавность хода, бесшумность работы. Сегодня выпускаются доводчики с несколькими амортизаторами вместо одного, разные типы пружин. Конструктивные особенности на монтаж не влияют, схема установки используется одна.

Варианты дверных доводчиков

Установка доводчика не зависит от его типа, но чтобы выбрать надежный и долговечный вариант, необходимо обратить внимание на особенности конструкции. Сегодня производители предлагают разные модели изделий, которые отличаются по месту монтажа, внешнему виду.

Верхние доводчики используются чаще всего. Корпус монтируется в верхней части дверного полотна. В зависимости от типа используемой пружины дверные механизмы можно классифицировать на модели:

с зубчатым приводом;
со скользящим типом стержня.

Внутренняя конструкция зубчатого дверного доводчика.

В первом случае конструкция имеет рычаг, который связан со специальной шестеренкой. Он приводит в движение зубчатый поршень или штифт, имеющий пружину. Схема надежная, простая и долговечная. Применяется часто, является любимым вариантом многих мастеров. Вторая модель имеет сердцеобразный кулачковый вал, который и приводит в действие пружину. Предусмотрены 2 поршня (тормозящий и открывающий). Доводчик получается громоздкий, но и уровень его надежности выше. Применяются конструкции не так часто, но именно они являются наиболее перспективными.

Напольные дверные доводчики можно увидеть в торговых и офисных центрах, для дома они применяются редко. Это конструкция со скользящим стержнем, но рычаги в данном случае полностью отсутствуют. Во время установки дверь крепится на оси, вес полотна для доводчика может составлять до 300 кг.

Скрытый тип дверного доводчика применяется, когда механизм надо сделать почти незаметным.

В продаже есть несколько вариантов:

Со скользящим стержнем более компактны, монтируются в самом дверном полотне.
Петли-доводчики, которые сегодня являются самыми миниатюрными, монтируются в петлях двери. Дополнительные монтажные работы не требуются, так как доводчик и петля представляют собой единый механизм.

Как установить доводчик: инструкция

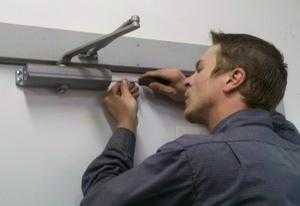

Установка доводчика на дверь осуществляется относительно несложно. Необходимо соблюдать следующие этапы:

Схема установки дверного доводчика.

Сначала выбирается конструкция, которая максимально подходит для конкретной ситуации. Для двери с массой до 20 кг, шириной до 750 мм подходит доводчик типа EN1, а для полотна с шириной в 850 мм и весом до 40 — EN2. Если дверь будет тяжелой, усиленной либо бронированной, то лучше всего использовать сразу 2 доводчика, чтобы была возможность равномерно распределить нагрузку.

Далее требуется выбрать место, где будет расположена конструкция. Обязательно учитывается направление открывания дверного полотна. Если полотно открывается «на себя», то надо ставить изделие со стороны петель в верхней части. Если дверь будет открываться «от себя», то к полотну фиксируется рычаг, а само устройство монтируется непосредственно на дверную коробку. Все доводчики монтируются одинаково.
Монтажная схема прикладывается к полотну и косяку, после чего выполняется разметка отверстий для крепежа. Схема поставляется вместе с конструкцией.
Самостоятельно необходимо просверлить отверстия для крепежа, диаметр должен соответствовать крепежным элементам. Если дверное полотно изготовлено из металла, то необходимо применять так называемые бонки, которые не дают конструкции деформироваться в месте установки.

Саморезами укрепляют корпус изделия, реечную планку, башмак рычага. Далее к корпусу дверного доводчика фиксируется ответная часть, в колене рычаг соединяется.
Рычаг надо отрегулировать, он должен находиться под углом в 90 градусов относительно двери. Если конструкция будет с дохлопом, то рычаг будет двигаться по направлению к доводчику, если без дохлопа — то в противоположном направлении.
После установки надо выполнить регулировку усилия. Дверь следует открыть, оценить, с какой скоростью она закрывается. Если есть необходимость, то скорость изменяется при помощи регулировочных специальных винтов.
Во время установки надо учесть, что некоторые модели могут иметь дополнительные функции. К их числу можно отнести специальное торможение для открытой двери. Указанные опции также требуют регулировки.

Нестандартные решения

Во время монтажа можно использовать не только стандартную схему, но и некоторые нестандартные решения:

Варианты установки дверных доводчиков.

Если рычаг не получается смонтировать на коробке, то следует сначала поставить монтажный уголок. Он фиксируется в горизонтальной плоскости саморезами, ставится такой рычаг с внутренней стороны.
Корпус устройства можно поставить на уголок, он фиксируется на откосе, рычаг при этом крепится к полотну.
На дверь сначала ставится пластина, на нее уже устанавливается доводчик, рычаг монтируется к дверной коробке.
Подвесная монтажная пластина может крепиться к коробке, на нее ставится доводчик, а рычаг при таком варианте ставится на дверь.
Дверной доводчик крепится обычным методом, но рычаг ставится на монтажную пластину, чтобы увеличить площадь откоса.

Есть возможность поставить доводчик для двери с нестандартными размерами и формами. Устанавливаются они для калиток, ворот, обеспечивая комфорт и надежность использования. Выбирать доводчики надо, исходя из удобства использования, монтаж от типа никак не зависит, важно точно определить точку для установки.

Дверные доводчики предназначены для того, чтобы плавно закрывать двери, предотвращая их хлопанье, потерю тепла. Ставить конструкцию несложно, но необходимо правильно выбрать место, определить, есть ли надобность в нестандартных решениях.

dekormyhome.ru

Установка дверного доводчика своими руками: как правильно?

Установка дверного доводчика обеспечит плотное закрытие двери и избавит вас от сквозняков и других неприятностей, которые дает открытая дверь.

Помимо возможности плотно закрыть дверь, дверной доводчик значительно снизит давление на фурнитуру и, таким образом, продлит работу петель, да и всей дверной конструкции.

Дверной доводчик подходит для любого типа двери – входной, межкомнатной, гаражной, банной и двери любого другого строения.

В статье мы осветим типы конструкций, способы и нюансы работы каждого из них, а также вы узнаете, как установить такую конструкцию своими руками и сэкономить на привлечении специалистов.

Типы и способы работы конструкций

Дверные доводчики отличаются в зависимости от способа монтажа и делятся на накладные – те, которые устанавливаются прямо в коробочный брус, полотно двери или петли и напольные – такие закладываются во время установки напольного покрытия.

Монтаж второго типа устройства более сложен, а также вам понадобится схема их расположения, сделанная до того, как будет готов пол.

Существуют также скрытые доводчики, которые располагаются в коробке или в полотне.

Но чтобы поставить такой механизм, нужно произвести фрезерование полости, а своими руками без необходимого опыта с этим не справиться.

Для тех, кто хочет выполнить монтаж доводчика своими руками, но не имеет никакого опыта в этом деле, лучше всего выбирать способ установки на дверь.

Как правило, инструкция и схема этого процесса дается вместе с самим устройством, а также вам в этом поможет статья с описанием шагов и видео, где все подробно показано.

Помимо устройства, вам нужно выбрать и подходящий монтаж, который различается в зависимости от типа механизма, а также расположения доводчика на двери: установить его можно изнутри или снаружи.

Однако установки с наружной стороны лучше избегать, т.к. в этом случае срок службы устройства сократиться из-за перепадов температур и неблагоприятных погодных воздействий.

Происходит это из-за того, что механизм работы оснащен машинным маслом и работает за счет того, что оно перетекает из полости в полость.

При значительном понижении температуры, например зимой, масло приобретет вязкую и густую консистенцию, а летом, наоборот, слишком жидкую.

Это все приведет к тому, что вам, во-первых, придется постоянно регулировать работу устройства, а, во-вторых, срок его службы уменьшиться.

Существует несколько стандартных схем, как сделать монтаж доводчиков, все они практически одинаковы по сложности и качеству установки.

Первая схема предполагает закрепление рычага на притолоке коробки двери. Другой вариант крепления – на верхнем брусе коробки с привинчиванием башмака рычага к полотну двери.

Третий вариант – закрепление рычага параллельно с использованием монтажного уголка. Эта схема похожа на первую, с той только разницей, что в первой схеме расположение рычага будет перпендикулярным.

Если дверной проем нестандартный и высота дверного просвета слишком маленькая, то для монтажа конструкции вам придется использовать уголки и пластины, но в целом установка своими руками будет не намного сложнее, чем когда дверной проем стандартного вида.

При выборе доводчика для нестандартного проема учитывайте расстояние от верхнего края коробки до потолка, чтобы было достаточно места для установки устройства.

Самыми популярными и качественными типами доводчиков считаются устройства фирмы Апекс.

Они выпускают устройства разного типа и цены, а их установка своими руками такая же, как и любой другой системы.

Как установить и отрегулировать конструкцию?

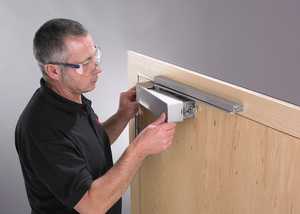

После того, как вы выбрали, какая схема доводчика вам подойдет, а также определились с моделью, можно приступать к установке устройства своими руками.

Монтаж доводчиков любого типа выполняется идентично.

Первым делом нужно приложить шаблон из коробки доводчика к тому месту, куда вы будете устанавливать конструкцию, и закрепить его с помощью скотча.

Видео:

Вы увидите точки, где нужно проделать крепеж – они обозначены производителем. В этих местах нужно сделать 6 отверстий: два нужны для фиксации рычага, а четыре – для установки самого доводчика.

Лучше просверлить отверстия сразу, т.к. потом это будет сделать сложнее.

Сначала нужно закрепить рычаг устройства, а после него зафиксировать корпус доводчика.

Когда обе части конструкции установлены, можно переходить к установке тяги – ее нужно соединить с осью доводчика с выполнением корректировки по длине.

Если вы все сделали правильно, то рычаг доводчика должны быть зафиксирован строго перпендикулярно дверному полотну в закрытом виде, а винты для регулировки конструкции должны быть установлены по направлению к петельному брусу коробки.

Крепежный материал для конструкции поставляется вместе с самим доводчиком, поэтому докупать что-то отдельно не нужно.

Самое главное при установке своим руками, чтобы инструкция была полностью соблюдена, тогда доводчик будет работать верно.

Но не ограничивайтесь только приложенной производителем схемой, посмотрите также видео, оно поможет вам в работе.

Когда доводчик установлен, важно грамотно отрегулировать его, чтобы он работал правильно. Регулировку делают с помощью регулировочных винтов, положение которых требуется скорректировать.

Винты задают скорость, с которой может двигаться дверное полотно.

Она имеет два режима: первым винтом задается скорость закрытия двери с соблюдением диапазона в 180-15 градусов, а второй должен иметь скорость от 15 до 0.

Чтобы выставить скорость правильно, поворачивайте винты по направлению вдоль и против нарезки.

Обычно для правильной работы системы достаточно одного поворота. Не старайтесь слишком сильно давить на винты или делать много поворотов.

Если их будет больше двух, то герметичность доводчика будет нарушена, и винты просто выпадут из конструкции, что повлечет за собой утечку масла и приведет конструкцию в полную неисправность.

Некоторые доводчики имеют дополнительные функции помимо плотной фиксации двери — это функция BackCheck, когда в доводчике установлен демпфер, который препятствует слишком большим усилиям с диапазоном 70-110 градусов.

Hold-Open, который позволяет зафиксировать дверь в открытом положении и Delayed Closing, который обеспечивает затяжное движение в промежутке 110-70 градусов.

Устройства, оснащенные такими дополнениями, будут стоить дороже, но монтаж своими руками будет аналогичен, поэтому можете не волноваться, что вы не сможете установить более сложную систему.

Видео:

После того как вы выставили на доводчике все необходимые значения и убедились, что скорость движения такая, как вам нужно, а закрытие двери сопровождается «дохлопом» и «дожимом», можно закрывать ось доводчика специальным декоративным колпачком.

Работа закончена. Это и есть установка доводчика своими руками. Перед установкой посмотрите видео, чтобы устройство было установлено верно.

Если монтаж произведен правильно, то дверь будет работать исправно и закрываться и открываться так, как предусмотрено производителями устройства.

Никакого особого ухода после того, как закончен монтаж, доводчик не требует – проследите, чтобы на двери не качались дети, а также чтобы ее ничем не подпирали – это может вывести устройство из строя.

В остальном же дверь с доводчиком эксплуатируется так же, как и обычная дверь.
