Монтаж дымовая труба – как правильно собрать и установить трубу своими руками в частном доме

К недостаткам подобных конструкций можно отнести высокую стоимость, малый срок службы и недостаточная герметизация печной трубы на крыше. При изменении температур, внутренние части могут смещаться друг относительно друга, что приводит к разгерметизации обшивки, а это может стать причиной возгорания. Производители гарантируют, что сандвич дымоходы могут прослужить до 10 лет.

Модульные дымоходы

Как определить высоту печной трубы, подробно на видео:

Монтаж печных труб

Печные трубы следует устанавливать по всем правилам

Дровяная печь представляет собой прекрасную альтернативу камину, который многие из владельцев отечественных квартир и домов желают соорудить в своем доме. Очень важной частью установки такой печи у себя дома являются печные трубы, которые бы выводили на улицу дым, образующийся в результате горения дров.

Установка такой трубы представляет собой неотъемлемый этап установки печи в целом. Самостоятельно проведенные работы позволят существенно сократить затраты, необходимые на установку подобного оборудования.

Но в то же время не стоит забывать, что это очень непростая работа, и человек должен приниматься за ее выполнение только в том случае, если он уверен в своих силах. Чтобы получить на выходе качественный результат, придется тщательно и до мелочей спланировать проект печи. Печь, работающая на дровах, относится к типу систем отопления, которые в результате своей работы выделяют тепло и свет.

Существуют определенные правила и нормы, которые в обязательном порядке должны выполняться в процессе монтажа. Нужно помнить о том, что все правила безопасности и меры предосторожности направлены на сохранение дома от пожара. Поэтому ознакомиться с ними необходимо еще до  начала работ.

Всю информацию относительно правил пожарной безопасности могут предоставить местные органы власти.

Задачи печной трубы и ее планирование

Перед тем, как говорить об установке печной трубы, нужно уяснить одно – такая труба не сможет заменить дымоход. Она является только связующим звеном между дымоходом и печью. Ни в коем случае печные трубы нельзя использовать вместо дымохода, для украшения интерьера или же экстерьера дома.

Некоторые владельцы домов предпочитают устанавливать дровяные печи, дымоход которых связан с отверстием в стене. Печной дымоход в таком случае будет отсутствовать.

Но используется данный вариант только для тех домов, которые не позволяют организовать другой системы отопления. Во всех остальных случаях лучше иметь трубу, которая соединена с вертикальным отверстием дымохода. Последний работает намного эффективнее. Но перед тем как приступать к процессу установки печной трубы, нужно все тщательно спланировать.

Речь, прежде всего, здесь идет о расположении печи, от которого будет зависеть маршрут печной трубы. Нужно всегда располагать печь таким образом, чтобы она соответствовала всем правилам безопасности. Необходимо позаботиться о соблюдении минимального расстояния между сооружаемой дровяной печью, горючими элементами и элементами интерьера.

На периметре вокруг печи не должно располагаться никаких горючих предметов, под саму печь размещают также негорючую площадку. Располагать печь нужно как можно ближе к дымоходу. Когда место расположения печи будет определено, владельцу дома нужно будет спланировать кратчайший путь от печи до дымохода.

Перед установкой нужно измерить расстояние между дымоходом и печью, чтобы знать длину печной трубы. Маршрут планируется так, чтобы труба покрывала максимальную площадь внутренних стен. Это нужно для распределения температуры и наиболее эффективного использования трубы.

Как производить установку печной трубы

Перед тем, как заниматься установкой трубы для печи, нужно приобрести изделие с соответствующими характеристиками и размером. Информация о необходимой длине уже получена путем измерения.

Стоит заметить, что у вас есть два варианта. Первый заключается в заказе трубы с заданными характеристиками, в то время как второй предполагает приобретение листового металла и самостоятельное изготовление трубы. Можно также выбрать вариант и построить печную трубу из кирпича.

В случае самостоятельного изготовления изделия ее длина будет отличаться от измеренной, поскольку нужно будет обустраивать перекрытия. Как правило, производители рекомендуют 24-мерные шаблоны для использования с дровяными печами.

Обязательно нужно убедиться в том, что труба предоставляет правильную подачу, гарантирующую самый быстрый поток отвода угарных газов. На рынке можно встретить трубы:

• для одиночной стены;
• для двойной стены.

Каждая из них используется в соответствии с параметрами здания. При этом нужно позаботиться, чтобы диаметр трубы совпадал с диаметром отверстия в печи. В связи с достаточно тяжелым характером установки, а также необходимостью учитывать множество нюансов, специалисты рекомендуют нанимать для таких целей профессионалов. Но никто не запрещает производить монтаж самостоятельно.

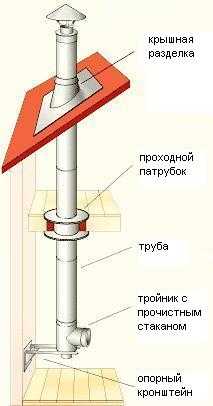

Установка печной трубы своими руками

Монтаж печной трубы нужно производить сразу же после окончания работ по возведению самой печи. Труба сначала соединяется с отверстием в печи и прокладывается до дымохода. Делать это нужно в соответствии с рекомендациями, указанными в инструкции по установке производителя. Если же труба была сделана своими руками, то лучше посоветоваться со специалистами, которые помогут произвести монтаж печной трубы правильно.

Фиксация изделия производится винтами по листовому металлу. Нужно убедиться в том, чтобы гофрированные концы труб в процессе соединения в нисходящем направлении были направлены в сторону печи. Это предотвратит скопление в трубах креозота, а также позволит без утечки организовать отвод угарных газов. Очень важно не допустить близкого расположения к трубе различных горючих элементов.

Если речь идет об одинарной стене, то минимальное расстояние составляет 16 дюймов, при двойной – его можно сократить в два раза, но не более того. Для окончательного закрепления труб нужно воспользоваться 24-мерным разъемом дымохода, который позволит правильно и качественно закончить монтаж трубы. Как видно, все работы вполне могут быть выполнены любым человеком, который обладает хоть какими-то навыками строителя.

Несколько советов по монтажу печи

Монтаж печной трубы лучше всего производить еще на стадии строительства дома, вместе с возведением самой печи. В этом случае на много легче будет устроить стропильную систему перед выведением дымохода. Кроме всего прочего, можно будет создать зазоры в 13-15 сантиметров между трубой и деревянной конструкцией. Эти зазоры заполняются специальными негорючими материалами.

Как камины, так и бытовые печи обязательно должны располагать мощным фундаментом, который мог бы выдержать высокую нагрузку. Если фундамента не будет, или же он будет недостаточно прочным, то конструкция долго прослужить не сможет. Тем более что без установки негорючего покрытия под печь может возникнуть возгорание дома. Вдобавок нужно обеспечить защиту от возгорания потолочного покрытия в том месте, где будет идти печная труба.

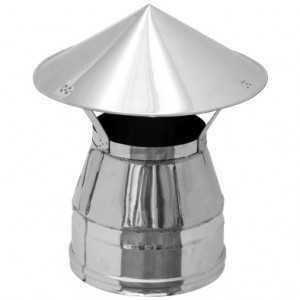

Для того, чтобы создать нужную тягу в системе отопления, можно воспользоваться специальными дефлекторами, которые устанавливаются на дымоходы.

Данное устройство позволяет создать разряжение воздуха, которое в свою очередь обеспечит более высокую тягу. Это значит, что отвод газов от печи будет производиться более эффективно. При этом такое устройство лучше приобрести в магазине, и не мастерить своими руками.

В некоторых случаях самодельные дефлекторы ведут к появлению эффекта «обратной тяги», при котором дым идет в дом, а не на улицу. Это очень опасно, если учитывать, что подобный эффект может произойти, когда люди, пребывающие в доме, будут спать.

phoenix-master.com

Монтаж дымовых труб

Категория: Монтаж котлов

Монтаж дымовых труб

В котельных с котлами малой и средней мощности применяют стальные дымовые трубы, которые устанавливают на отдельно стоящем фундаменте. Трубы применяют внутренним диаметром 400, 500, 630 мм, длиной 20 и 30 м, а трубы диаметром 800 и 1000 мм—длиной 20, 30 и 45 м. Трубы изготовляют из толстолистовой стали толщиной 5…6 мм.

Трубы раскрепляют оттяжками, расположенными в зависимости от их высоты в один или два яруса. В каждом ярусе устанавливают по три оттяжки. В плане оттяжки расположены под углом 120°, угол наклона их к горизонту 40…6СИ Оттяжки изготовляют из круглой стали отдельными звеньям длиной 3 м. К фундаментам оттяжки крепят с помощью натяжных устройств — винтовых стяжек.

Дымовая труба разделена на монтажные элементы — царги различной длины, но не более 12 м. Царги соединяют на сварке. К нижней царге приварена опорная плита с ребрами, к верхней — коническая насадка. По всей длине трубы приварены скобы-лестницы. Цоколи труб и их фундаменты выполнены из монолитного железобетона с футеровкой из керамического кирпича. Цоколи могут быть с подземным и надземным примыканием газоходов.

Подготовку к монтажу дымовой трубы проводят на сборочной площадке, которая размещается в непосредственной близости от места монтажа и по возможности служит и монтажной площадкой. При приемке деталей трубы проверяют размеры отдельных царг и исправляют выявленные дефекты. В том случае, если трубу монтируют полностью собранной, царги предварительно выкладывают на подкладках, стыкуют между собой и оснащают лестницами и оттяжками.

До подъема трубы специализированные организации должны выполнить химзащитные работы.

Монтаж дымовых труб на отдельно стоящем фундаменте ведут одним блоком. Масса полностью собранной дымовой трубы в зависимости от диаметра и длины колеблется от 1,7 до 7,6 т. Трубу собирают в горизонтальном положении на подкладках. Для последующего монтажа трубу удобно располагать таким образом, чтобы ее ось проходила над фундаментом и чтобы 3/3 длины трубы находилась по одну сторону фундамента, а 2/3 длины — по другую сторону. В этом случае собранную трубу можно поднимать в проектное положение без дополнительного транспортирования или передвижки.

Наиболее рациональный метод монтажа — подъем полностью собранной трубы кранами. При подъеме одним краном трубу стропят за верхний торец — оголовок или, если высота подъема крюка недостаточна, за корпус универсальным стропом в обхват. Место строповки, определяемое после расчетной проверки прочности корпуса трубы, должно находиться выше центра тяжести у одного из фланцевых стыков или у верхнего пояса крепления расчалок. Наиболее опасен момент отрыва гРубы от земли. Чтобы уменьшить напряжения и деформации трубы, ее следует стропить на расстоянии 1/3 длины от верхнего торца. Кроме того, место строповки выбирают так, чтобы отклонение трубы от вертикального положения не затрудняло установку ее на фундамент.

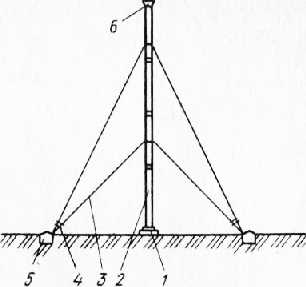

Рис. 1. Дымовая труба диаметром 800 мм, высотой 45 м: 1 — цоколь, 2— царга, 3 — оттяжка, 4 — винтовая стяжка, 5 — якорь крепления оттяжек, 6 — насадка

Рис. 2. Схема монтажа дымовой трубы одним краном: а — строповка дымовой трубы за оголовок, б — строповка дымовой трубы ниже ее середины, в — подъем трубы краном методом поворота шарнира с последующим дотягиванием лебедкой, 1 — кран, 2 —- дымовая труба, 3— трубоукладчик, 4 — контргруз, 5 — тяговый канат, 6 — оттяжка, 7 — шарнир, 8 — универсальный строп

В том случае если на монтажной площадке находится кран большой грузоподъемности, но со стрелой малой длины, то дымовую трубу можно стропить ниже ее середины, но при этом следует использовать контргруз. Контргрузом служат железобетонные балки или прокатный металл, которые крепят к нижней части трубы.

Применяют также способ монтажа поворотом вокруг шарнира, показанный на рис. 2, в. Дымовую трубу поднимают краном, поворачивают вокруг шарнира и затем подтягивают канатом, идущим на тяговую лебедку. В последний момент подъема трубу удерживают оттяжкой.

Рис. 3. Схема монтажа дымовой трубы двумя кранами: 1 — монтажный штуцер, 2 — универсальный строп, 3 — крюк крана

При строповке трубы, показанной на рис. 2, б, поднятая труба, как правило, имеет значительный наклон (до 45°). Чтобы придать ей вертикальное положение при установке на фундамент, используют один из следующих двух способов.

Первый способ заключается в том, что низ трубы оттягивают, но при этом в месте строповки трубы к крану (или непосредственно к крюку крана) закрепляют вторую оттяжку, которая будет воспринимать горизонтальное усилие и обеспечит вертикальность грузового полиспаста крана. Верхняя и нижняя оттяжки должны быть направлены строго в противоположные стороны. Второй способ состоит в том, что трубу краном заводят в заранее подготовленный у фундамента шарнир и дотягивают лебедкой, как показано на рис. 2, в.

Стальную дымовую трубу можно поднять двумя кранами (рис. 3), при этом их суммарная грузоподъемность на применяемом вылете стрелы должна быть больше массы трубы. Нагрузка на кран должна составлять не более 0,9 грузоподъемности каждого крана. При применении кранов одной марки или грузоподъемности трубу стропят за монтажные штуцера, приваренные на одной высоте, но в диаметрально противоположных точках. При использовании кранов разной грузоподъемности массу трубы надо распределить на каждый кран пропорционально его грузоподъемности, использовав траверсу.

В том случае, если на монтажной площадке находится башенный кран, дымовую трубу монтируют царгами. Когда высота подъема крана недостаточна, чтобы смонтировать одну или две верхние царги, их стропят ниже верхнего фланца, но выше их середины, а в царге вырезают отверстие для прохода стрелы башенного крана.

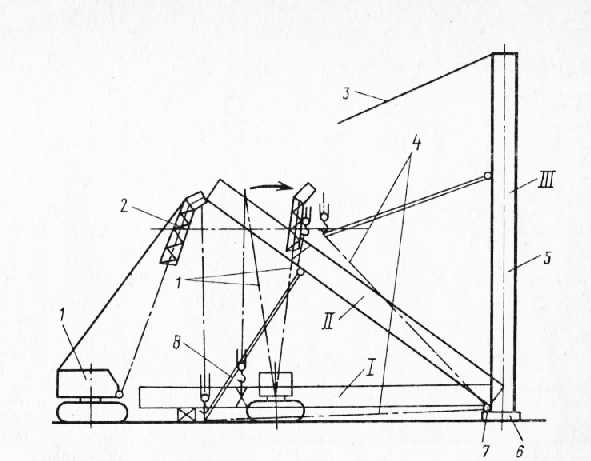

Рис. 4. Монтаж дымовой трубы поворотом вокруг шарнира с помощью опорной стойки: 1 — кран, 2—максимальная высота подъема крана, 3 – тормозной канат, 4 – канат, 5 — труба, 6 — фундамент, 7 — шарнир, 8 — стойка

На монтаже котельных с котлами малой и средней мощности, как правило, используют один кран: для котлов малой мощности (ДЕ-4; -6,5, КВ-ГМ-10; -20) —кран грузоподъемностью до 16 т, которым можно монтировать дымовые трубы диаметром до 800 мм, высотой до 30 м; для котлов средней мощности (типов КЕ, ДЕ-10, ДЕ-25, Е-50, Е-75 и др.) —кран грузоподъемностью 25…40 т, которым можно монтировать дымовые трубы диаметром 1000 мм, высотой до 45 м.

В отдельных случаях, когда имеющийся на монтажной площадке кран из-за недостаточной грузоподъемности или высоты подъема не может поднять и установить дымовую трубу, применяют монтаж с опиранием на временную опорную стойку. При этом методе до начала монтажа трубу собирают в положении и соединяют с фундаментом 6 через шарнир. К трубе снизу присоединяют опорную стойку, которая соединяется с шарниром канатом. При монтаже трубу стропят и поднимают краном в промежуточное положение II. Трубу опускают на стойку так, чтобы канат был натянут. Далее отсоединяют крюк от трубы, стропят за низ стойки и поднимают трубу в проектное положение, удерживая трубу в последний момент подъема тормозным канатом.

Во время подъема возникает необходимость перемещения крана в сторону фундамента.

gardenweb.ru

видео-инструкция по установке своими руками, проектирование, замена, ремонт, высота, цена, фото

Дымоход – один из самых опасных элементов системы отвода отработанных газов из топки печи или камина. При его установке обязательно следует соблюдать правила и требования пожарной и санитарной безопасности. В статье мы рассмотрим правильный монтаж дымовых труб и все, что связано с этим процессом.

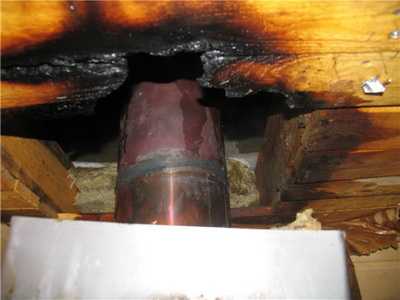

Увы, но пожары далеко не редкость при использовании печей и каминов, и не всегда удается предотвратить их в самом зародыше. Нередко чувство опасности нас подводит, и тогда, лишняя охапка дров может стать причиной катастрофы, так как горение будет происходить не только в топке, но и по всей протяженности дымохода.

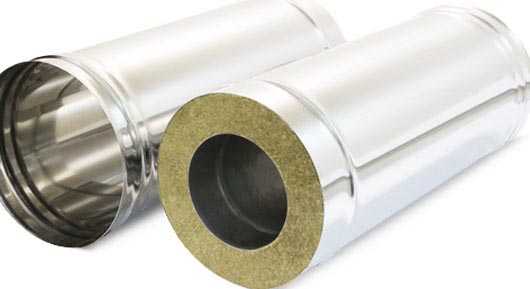

На фото – установка сэндвич-дымохода

Совет: согласно правил пожарной безопасности, расстояние между дымовой трубой и конструкциям, выполненных из горючих материалов, должно составлять не менее 500 мм.
А вовремя проведенная экспертиза дымовых труб , установленных в доме, позволит избежать катастрофических последствий.

Виды дымоходов

Их изготавливают из разных материалов, в том числе из:

• кирпича;
• керамики;
• черной и нержавеющей стали.

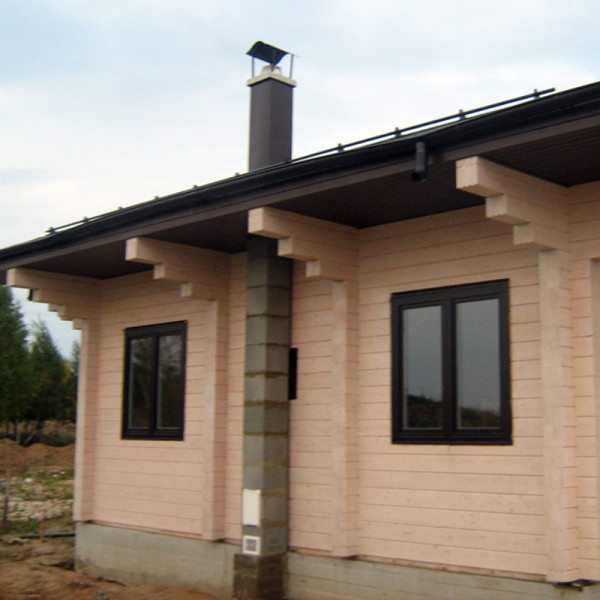

Проектирование дымовых труб из керамики снаружи

Также они бывают внутренними и наружными:

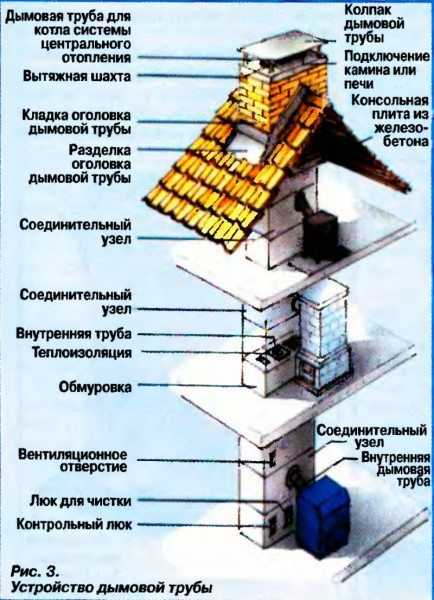

Ремонт дымовых труб внутри зданий

Разделка

Так называют негорючее пространство, включающее и воздушный зазор, расположенный между конструкцией здания и дымом в печи. В кирпичной печи разделка выполняется из того же кирпича, который пошел на изготовление печи и трубы.

Как правильно должна проходить дымовая труба через стену

Для лучшего понимания воспользуемся примером:

• Когда печь встроена в деревянную внутреннюю стену дома так, что она способна обогревать одновременно две комнаты, в стене изготавливают проем от пола до потолка большей шириной, чем ее ширина.
• Зазоры между ней и проемом заполняют кирпичной кладкой, которая и называется разделка. Если бы их не заполняли, они носили бы название отступки.

Совет: реконструкция дымовой трубы позволит увеличить ее пропускную способность.

Второй пример:

• Сечение прохода в потолке для установки трубы сквозь него должно быть больше сечения последней, при этом утолщают стенки кирпичной трубы.
• В этом случае утолщение также называют разделкой. Специалисты говорят так, что это негорячая часть печи, примыкающая к ограждающим конструкциям.

Промышленный демонтаж дымовых труб

Изготавливать разделку можно из любого негорючего материала, в частности:

• кирпича;
• асбестоцементных листов;
• пенобетона или бетона;
• металла.

Совет: вы можете уменьшить ширину разделки до 380 мм, защитив сгораемые прилегающие конструкции металлическим листом по асбестовому картону.

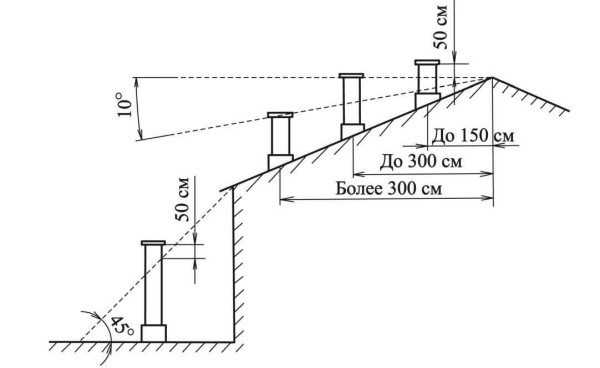

Высота дымовой трубы над крышей имеет определенное значение

Экранирование

Специалисты рекомендуют устанавливать металлический экран с изоляционным слоем, которым изготавливается из минеральной базальтовой ваты шириной 10-20 мм. В этом случае уровень теплоизоляции будет соответствовать слою кирпича в 125 мм. Такое решение позволяет уменьшить расстояние от дымохода до горючих конструкций в кровле до 130 мм. Но, не делайте это без крайней необходимости.

Чаще всего разделки перекрывают металлическими или асбестоцементными плоскими листами, второй вариант хуже. Если же их толщина будет недостаточной, применяют стальные конструкции, исключающие провисание, или прокладки из асбестоцементных листов, толщина которых 8-20 мм.

Ввиду сложности конструкции, замена дымовой трубы должна проводиться специалистами

Следует учесть при этом, что у трубы должна быть возможность удлиняться и расширяться из-за нагрева, свободно перемещаясь в зазорах листов или безаварийно выгибая их. Учтите, что термическое расширение может увеличить длину двухметровой дымовой трубы до 5 мм. Поэтому при установке экрана это необходимо обязательно иметь в виду.

Совет: не стоит один из концов жестко прикреплять к трубе, потому как при нагревании экранирующая оболочка начнет слегка удлиняться.

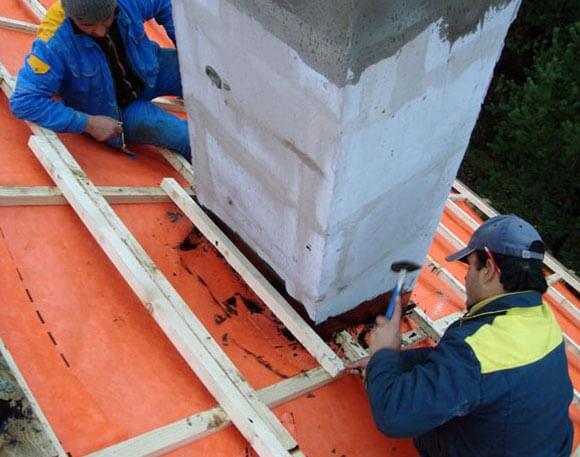

Герметизация стыка дымовой трубы с кровлей

Для этого используют термостойкие негорючие герметики, например, картриджного типа. Наиболее простой способ добиться герметизации между этими элементами – произвести обмотку трубы асбестовым шнуром, замоченным предварительно в глиняно-песчаном растворе, а затем промазать место смесью песка и цемента.

Совет: используйте для предохранения от протечек, которые могут возникать из-за периодического термического расширения дымохода, металлические листы, установив их по его периметру.

Следует помнить, что из-за протечки место соединения холодного материала кровли и горячей трубы становится ненадежным элементом. Кроме того, испарение влаги при растопке печи в этих местах может напоминать очаги возгорания. Поэтому специалисты рекомендуют устанавливать теплоизолированные экранированные трубы, невзирая на то, что цена их может быть высокой.

Монтаж дымохода

В данном разделе рассмотрим два варианта установки дымовой трубы:

• промышленного образца;
• самодельного.

В первом случае будем использовать конструкцию экранированного дымохода, производителем которого являются финские компании, специализирующиеся на дровяных печах. Представляет он собой нержавеющую трубу с утеплителем — термостойкой базальтовой ватой, наружный кожух (экран) из оцинкованной стали.

Установка в экране проводится с помощью фасонных торцевых крышек. Конструкция монтируется прямо на нетермоизолированную дымовую печную трубу так, чтобы часть в кожухе начиналась на расстоянии 400-1000 мм от потолка. Это позволяет выдержать необходимые противопожарные правила по дымовым трубам.

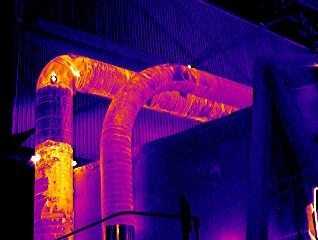

Тепловизионное обследование дымовых труб на прогар

Однако и в этом случае не следует забывать, что экран также может разогреться до температуры превышающей 80 ºС, что также становится опасным. Для предотвращения пожара следует предусмотреть разделку шириной от 380 мм от дымовой трубы, несмотря на дополнительные защитные элементы.

Важно!
Эти требования соответствуют отечественным нормам монтажа, трактовать которые по-другому нельзя.
Правила эксплуатации дымовых и вентиляционных труб должны неукоснительно соблюдаться.

Необходимо учесть, что финские рекомендации, которые разрешают производить установку дымовой трубы прямо встык с обшивкой, у нас считаются незаконными. Достоинство финской конструкции – дымоход держится на печи, а не на крыше, гарантируя большую безопасность. Изготовить его можно своими руками, имея определенные навыки данной работы.

Инструкция достаточно проста:

1. Сварите каркас из уголков для экранирующей трубы.
2. Обшейте его листами оцинкованной стали.
3. Можете подвешивать кожух на разделочном листе и проводить установку дополнительных защитных экранов.

Самодельная конструкция дымохода обычно проходит через кровлю, совмещенную с потолком. Это позволяет сэкономить на стройматериалах и увеличивает пожарную безопасность. Похожая конструкция нередко устанавливается и при проходе через чердак.

Вывод

Дымовой обычно называют герметичную вертикальную трубу, главной задачей которой является отвод продуктов сгорания. А поскольку постоянно контролировать работу дымохода затруднительно, во время монтажа следует не отступать от правил пожарной безопасности.

Основную роль в данном случае отводят разделке – зазору между дымовой трубой и горючими конструкциями. Видео в этой статье поможет найти вам дополнительную информацию по этой тематике.
