Установка автоматики на откатные ворота

Если вы читаете эту статью, значит, у вас уже установлены откатные ворота, а сейчас вы хотите провести монтаж автоматики, чтобы они стали более удобными и практичными.

Начнем с предупреждений!

[sam id=»1″ codes=»true»]

Если ворота плохо двигаются, есть проблемы с открытием, то монтаж автоматики не поможет в этой проблеме. Установка электронных автоматических систем просто выведет новые откатные ворота из строя. Ни один инженер при производстве не может учесть особенности установки именно.
Сделаем вывод: перед установкой автоматики откатные ворота должны быть четко выровнены и правильно установлены. Только в этом случае система будет работать.

А теперь к инструкциям

Далее отходим от лирики и расскажем подробнее об установке автоматики для откатных ворот. Понадобится оборудование и качественные материалы. Перечислим, что должно быть в комплекте:

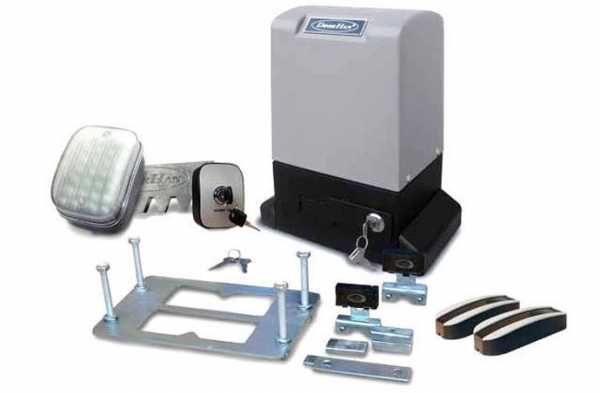

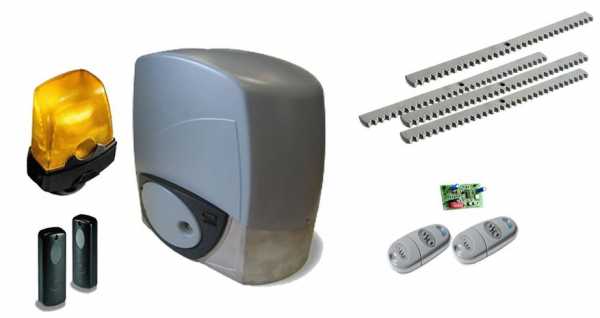

  • Электронный привод для откатных ворот.
  • Рейка с зубцами.
  • Пульты для ДУ.
  • Элементы для безопасности.
  • Лампа – «сигналка».

Какое еще нужно оборудование:

  • Сварка.
  • Дрель и сверла для металла.
  • Электроприводы для питания.
  • Приводы для подключения элементов безопасности
  • Приводы для подключения сигнальной лампы.

Все это оборудование должно у вас быть в наличии, если вы ставили своими руками откатные ворота. А теперь поговорим об установке автоматики. Вам потребуется швеллер с двумя крепкими каретками. На швеллере будет установлен электрический привод.

Как устанавливается автоматика?

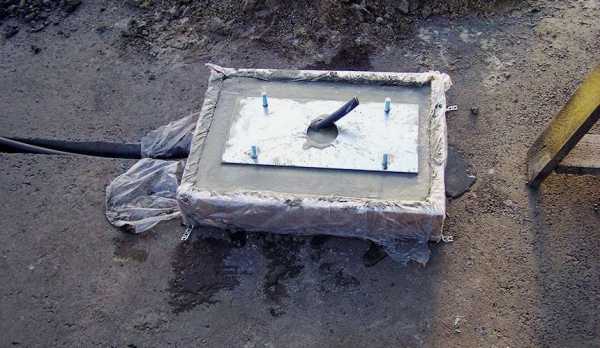

Сначала выбираем место для установления электропривода. Нам потребуется основание монтажа, идущее в наборе. Устанавливаем на него привод. Потом устанавливаем все это на швеллер между каретками. Затем настраиваем автоматику ворот в рабочее положение, чтобы определить место для установки привода. Следует положить на рейку с зубцами электропривод, проследить, вычислить, куда нужно направить привод, чтобы рейка с зубцами расположилась в середине шестеренки и закрепилась на трубе профиля на наружном каркасе.

Место рассчитано. Кладем на него все остальное оборудование для монтажа и привариваем по периметру. Иногда привод следует приподнять для установки на несколько см повыше. Для этого берем профильную трубу и привариваем к ней привод. Размер трубы берем необходимый (40х20, 50х50, 60х30 и т.д.). После установки швеллера на монтажную основу привариваем к нему электрический привод и закрепляем с помощью болтов.

Закрепление зубчатой рейки

[sam id=»2″ codes=»true»]

Ворота должны быть полностью открыты, устанавливаем в середине привода рейку с шестерней. Учитывайте, что для закрепления концевых выключателей нужно оставить немного рейки с зубцами.

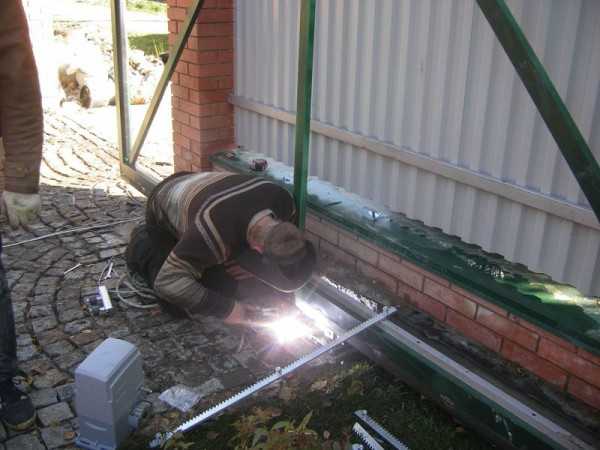

Далее привариваем к профильной трубе рейки с зубцами. Протягиваем за рейку полотна. После установки следующей рейки выполняем ту же процедуру. Учтите, что между стыками не должно быть разрывов. Должен выйти один «зуб».
Все элементы крепежа автоматики откатных ворот нужно еще раз приварить. Затем между приводом и шестерней устанавливаем 1-миллиметровый зазор.

Установка концевых выключателей

Их нужно закрепить болтами на концевой рейке. Выключатели бывают механическими и на магнитах. Магнитные срабатывают даже во время суровых погодных условий. На зубчатой рейке осуществляют монтаж магнита и при прохождении определённого места ворот она останавливается. При этом выключатели нужно поделить на левый и правый – один со знаком «плюс», а второй со знаком «минус».

Лучше всего производить настройку и монтаж магнитных выключателей на расстоянии (минимум 1 м). Монтаж механических концевых выключателей откатных ворот производить очень просто, на самом деле. Они работают с помощью элементарной пружины.

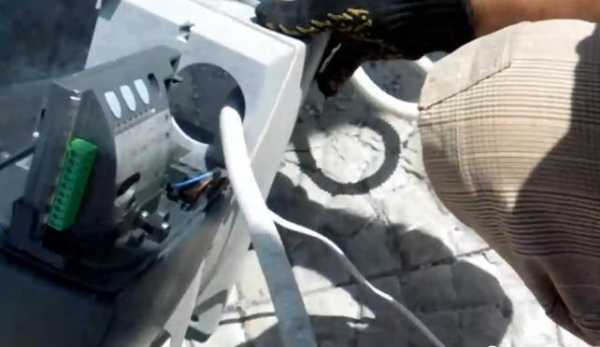

Подключение привода

Для его подключения у вас должна быть схема и инструкция. Для тестирования пользуемся пультом: привод, после приведения в действие, должен не до конца закрывать ворота. Для регуляции времени закрывания ворот нажимаем на пульте кнопку Р1 3 раза, или на 3 секунды – они совершат полный цикл открывания и закрывания. Советуем до подключения элементов безопасности отрегулировать привод.

Установка фотоэлементов безопасности

Их монтаж осуществить несложно. Фотоэлементы представляют собой 2 аппарата – один из них посылает луч света, а второй принимает его. Откатные ворота будут нормально двигаться, пока есть сигнал света. При появлении заслонки для луча (человек, машина, животное), ворота перестают закрываться.

Рекомендуем произвести монтаж элементов безопасности при установке автоматики ворот. Починка автомобиля будет стоить дороже установки фотоэлементов.

Монтаж фотоэлементов для ворот можно произвести разными способами.

Все, что требуется – это закрепить их друг против друга для попадания светового сигнала и подключить. Можно сделать специальные столбики, или постаменты, приварить к ним. Еще один простой способ – сделать столбики из остатков профильной трубы и сделать монтаж фотоэлементов. Как видите, вариантов много, а ваша задача – выбрать оптимальный вариант.

Для подключения проводов делаем в трубе отверстия и проводим их под проезжей частью. Для избегания обрывов прячем провод в гофрированный шланг. Фотоэлементы можно закрепить при помощи обычных саморезов.

Подключение сигнальной лампы

Лампу нужно установить на проезжую часть лицом, чтобы она информировала о подъезжающих машинах, или подходящих людях. А нужна ли вам такая лампа, подумайте сами. Мы бы рекомендовали устанавливать все элементы безопасности. Лампы можно закрепить классическими саморезами. Чтобы подключить, возьмите провода 2х0,5 мм или 2х0,75 мм. Берете схему с нструкцией и подсоединяете все по ней.

Выводы

Как видите, для установки автоматической системы много усилий не потребуется. Если у вас возникнут затруднения, не хватит опыта, времени, стоит обратиться к профессионалам, у которых есть необходимые навыки и оборудование. Телефоны и адреса сервисных центров можно узнать в Интернете.

[sam id=»3″ codes=»true»]

vorotagate.ru

Откатные ворота: схема подключения автоматики


Компания «Русская Ограда». Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно.



Если Вы счастливый обладатель современных откатных ворот, к примеру, из профнастила, то рано или поздно Вам захочется автоматизировать устройство, чтобы не приходилось выходить из машины и вручную открывать его. Тем более, что откатные ворота, схема подключения которых основана на установке электропривода и заводского комплекта фурнитуры, вполне выполнима своими руками.

Инструкция по автоматизации

Подготовительный этап

Для того, чтобы сделать откатные ворота автоматическими, необходимо подготовить инструменты и приобрести комплект автоматики, в него обычно входит:

  • Электропривод сдвижных ворот;
  • Зубчатая рейка;
  • Комплектующие безопасности — фотоэлементы и сигнальная лампа;
  • Болты и другие крепежные элементы;
  • Пульт дистанционного управления.

Также необходимы следующие инструменты и материалы:

  • Сварочный аппарат;
  • Для поведения питания к электроприводу провод сечением 2Х1,5 мм или 2Х2 мм, для фотоэлементов — два провода 4Х0,5 мм и 2Х0,5 мм, для сигнальной лампы — провод на 220В 2Х0,5 мм.
  • Дрель, набор сверл по металлу, саморезы и прочее.

Установка привода

Приводы откатных ворот обычно закрепляют на швеллере, где уже расположены две роликовые каретки. Сначала надо выбрать место, где будет установлен электропривод, для этого берут монтажное основание из набора, и устанавливают на нём привод. Затем устанавливают его на швеллер между роликовыми каретками чуть ближе к проему, воссоздавая рабочее положение автоматики.

Монтаж привода

Важно! Чтобы подобрать правильное месторасположение — положите на шестерню привода зубчатую рейку – и смотрите, как и куда следует подвинуть его, чтобы зубчатая рейка располагалась посередине шестерни. Далее закрепит профильную трубу наружного каркаса, но никак не направляющий рельс!

На намеченное место кладем привод на монтажное стальное основание, и обвариваем его сваркой со всех сторон. Снимите крышку корпуса и проденьте шнур через отверстие. После этого можно зафиксировать на нем привод с помощью болтов.

Продевание провода

Крепление зубчатой рейки

В полностью открытом положении створки поставьте по центру шестерни зубчатую рейку, учитывая, что должен остаться достаточный отрезок для крепежа концевиков (концевых выключателей). Приварите к профильной трубе внешнего каркаса створки крепежные детали зубчатой рейки и протяните ворота. Поставьте второй отрезок зубчатой рейки и повторите процедуру. Следите, чтобы между стыками получился «полноценный» зуб. После прихватки по периметру можно еще раз обварить все крепежные элементы.

Образование «целого зуба» рейки

Затем оставьте зазор в 1-2 мм между рейкой и шестерней электропривода. Для этого отвинтите болты на зубчатой рейке и выставьте ее так, чтобы в движении рейка, соприкасаясь с шестерней, издавала характерное «цоканье».

Установка концевых выключателей

Концевые выключатели необходимо закрепить на зубчатой рейке болтовыми соединениями. Они бывают двух типов:

  • Магнитные концевики надежны в эксплуатации в любую погоду, так как их принцип действия заключается в полярности магнита. Концевые выключатели разделяются на левый и правый, и должны быть расположены так, чтобы один был плюсом к приводу, а другой минусом. Их располагают недалеко друг от друга, подбирая место, пока устройство не сработает.
  • Механические — более распространенный тип, который более прост в монтаже. Принцип работы: проходя через препятствие, пружинка на приводе сгибается в бок и движение останавливается.

Механический концевик

Подключение привода

Электропривод следует подключать к источнику питания по схеме, приложенной инструкции. Чаще всего «AC-L» – это фаза, «АС-N» – ноль через автомат.

Перед завершающим этапом монтажных работ тестируют и проверяют работу привода. Нажимая кнопку на пульте управления, электропривод должен сдвигать створку ворот, однако не до конца.

Необходимо время для открывания и закрывания. Для этого при полностью закрытых воротах нажмите клавишу «Р1» или «STOP» и «PP» на 2-3 секунды, или 3 раза в зависимости от модели (подробности должны быть указаны в инструкции). Так Вы зададите полный цикл открытия и закрытия (конечных положений) и запишите время в память привода. Это будет дополнительным способом остановки, если по какой-либо причине не сработают концевые выключатели, то действие автоматически отключится по времени, отведенному на него.

Установка фотоэлементов

Фотоэлементы — это парный прибор, где первый подает световой сигнал –луч, а другой его принимает. Когда луч прерывается препятствием на пути — автомобилем, собакой, человеком и т.д. ворота начинают двигаться назад.

Существует несколько способов установки фотоэлементов откатных ворот, главное условие — расположение их друг напротив друга для принятия светового сигнала:

  • Можно зафиксировать фотоэлементы на столбиках, где расположены нижний улавливатель;
  • Сделать специальные металлические постаменты и приварить к несущим столбам;
  • Организовать небольшие столбики из профилированной трубы сечением 50Х50, и на них вмонтировать фотоэлементы.

Выбирайте способ, исходя из Вашей частной ситуации на объекте. Фиксируют фотоэлементы на металлической основе обычными саморезами. Для их подключения снимите перемычку между «GND» и «PHOTO», и по схеме:

  • Контакт «-» подключите к левому контакту «АС24V» блока управления;
  • «+» подключите к правому контакту «АС24V» блока управления;
  • «NC» подключите к контакту «GND» также на блоке управления;
  • «OUT» к контакту «PHOTO».

Подключение сигнальной лампы

Комплектующую фурнитуры сигнальную лампу обычно располагают сбоку проезжей части для информирования проезжающего автомобиля о выезде транспорта со двора.

Конечно, личное дело каждого, устанавливать такой элемент безопасности, как сигнальная лампа, или нет. Однако профессионалы рекомендуют полностью выполнять все условия безопасности.

Закрепите сигнальную лампу с помощью саморезов и подведите провод сечением 2Х0,5 мм, подключите к контактам на плате управления «АС-N» и «LIGHT».

Обустройство автоматизированного сдвижного проема

rusograda.ru

Привод для откатных ворот своими руками

Откатные ворота сегодня являются очень популярным решением для въезда на огражденную территорию.

Объясняется это довольно просто: они позволяют экономить место для открытия, даже несмотря на то, что могут иметь внушительные размеры.

Привод на откатные ворота

Привод для откатных ворот служит не только удобным дополнением при эксплуатации, но и надежно защищает территорию от несанкционированного вторжения.

Как выбрать привод для откатных ворот

Для того чтобы откатные ворота бесперебойно функционировали на протяжении долгих лет, нужно очень ответственно подойти к вопросу подбора автоматики.

Здесь учитываются многие факторы, и перед тем, как купить привод для откатных ворот, необходимо внимательно с ними ознакомиться:

  1. Эксплуатация ворот: насколько часто они будут работать при максимальной нагрузке, каково предполагаемое количество циклов в час или день.
  2. Несущая система ворот: от нее зависит, насколько легко будет перемещаться полотно ворот.
  3. Площадь ворот.
  4. Масса створки.
  5. Правильность установки. Расстояние между роликовыми опорами должно быть подсчитано с максимальной точностью.

Тяжелые кованые конструкции потребуют привод для откатных ворот намного мощнее, чем более легкие, такие, как с решетчатой створкой. Если речь идет о частном доме, где проживают несколько человек, то подойдет привод с интенсивностью эксплуатации в 30%.

Если в течение часа осуществляется проезд 10-15 автомобилей, то необходим привод на откатные ворота с интенсивностью 50%. Высокоинтенсивная автоматика устанавливается при очень больших нагрузках.

Из чего состоит и как работает привод для откатных ворот

Сдвижные ворота могут быть консольные или подвесные, при этом направляющая крепится вверху или внизу. Сегодня есть множество моделей приводов разных производителей, но комплектующие у всех практически одинаковы.

Привод для откатных ворот, как правило, монтируют на фундаменте, возле створки.

Состоит он из таких элементов:

  • электродвигатель, имеющий ведущую шестерню;
  • редуктор с жидкой или консистентной смазкой внутри;
  • блок управления.

Электроника и фрикционная муфта осуществляют управление усилием, которое передается непосредственно на полотно специальной зубчатой рейкой, установленной на воротах. Примечательно, что система привода автоматически запирает дверь, поэтому закрытые ворота невозможно сдвинуть в сторону вручную и нет никакой необходимости в установке дополнительного замка.

Зубчатая рейка и привод для открытия ворот

Установка привода для откатных ворот

Прежде чем устанавливать привод для откатных ворот, надо проверить, насколько легко происходит открывание створки. Существует ошибочное мнение, что установка автоматики способна решить проблему плохого хода ворот.

К работе нужно приступать, только окончательно убедившись, что ворота не заедают и свои функции выполняют плавно и четко. В случае обнаружения каких-то изъянов, их нужно обязательно ликвидировать, иначе привод для откатных ворот может стать негодным еще в самом начале эксплуатации.

Для самостоятельной установки автоматики на ворота необходимо приобрести нужный комплект, а также подготовить материалы и инструменты для выполнения работы:

  • привод для откатных ворот;
  • зубчатая рейка;
  • элементы крепежа;
  • сигнальная лампа и фотоэлементы;
  • ПДУ;
  • сварочный аппарат;
  • провод для подведения питания к приводу сечением 2х1,2 либо 2х2;
  •  провода для подключения фотоэлементов сечением 2х0,5 и 4х0,5;
  • провод для подключения сигнальной лампы сечением 2х0,5;
  • дрель со сверлами, саморезы.

Монтаж привода

Варианты основ для автоматического управления достаточно разнообразны, поэтому выбор зависит от индивидуальных требований. Основными видами являются:

  1. Привод  цепной.
  2. Привод верхний.
  3. Привод тросовый.

Исходя из этого, при приобретении базового комплекта нужно учитывать то, как будут использоваться ворота в будущем.

Электропривод закрепляется на швеллере, в месте расположения роликовых кареток. Для того чтобы определиться с местом установки привода, из набора берется монтажное основание, на которое его и крепят. После чего производится его установка на швеллер между каретками в непосредственной близости от проема ворот.

Для правильного выбора местоположения, нужно воссоздать рабочее положение автоматики. Чтобы сделать это наиболее точно, необходимо положить зубчатую рейку на шестерню.

Так можно сразу увидеть, куда следует подвинуть привод, чтобы рейка могла расположиться по центру шестерни, и ее можно было прикрепить к профильной трубе наружного каркаса (направляющий рельс для крепления использовать не следует).

На выбранном месте по периметру обваривается установленное стальное монтажное основание. Затем нужно снять крышку корпуса и через отверстие протянуть шнур. После этого привод для откатных ворот фиксируется при помощи болтов.

Установка зубчатой рейки

Установка зубчатой рейки

Полностью открыв створку ворот, в центре шестерни нужно поставить зубчатую рейку. Причем очень важно оставить необходимый отрезок для дальнейшего обустройства концевых выключателей. Приварив к трубе каркаса створки детали для крепления зубчатой рейки, необходимо протянуть ворота.

После установки нового отрезка процедура повторяется. Очень важно следить за тем, чтобы между стыками образовался «зуб».

Затем с помощью сварочного аппарата вся зубчатая рейка прихватывается, а элементы крепежа дополнительно обвариваются. Между шестерней и рейкой нужно выставить зазор примерно в 1-2 мм.

Делается это так: на рейке отвинчиваются болты, ее выставляют так, чтобы при движении она могла соприкасаться с шестерней, создавая характерное цоканье.

Монтаж концевых выключателей

Концевые выключатели закрепляются на зубчатой рейке при помощи болтов. Они бывают двух видов:

  1. Механические: их применяют наиболее часто из-за простоты в установке. Работают следующим образом: пружинка, находящаяся на приводе, сгибается вбок при наличии препятствия, вследствие чего происходит остановка движения.
  2. Магнитные: отличаются надежностью в любых погодных условиях. Принцип работы заключается в следующем: на рейке расположен магнит, когда он проходит возле привода, специальный механизм осуществляет остановку. Есть левый и правый концевые выключатели. Их располагают таким образом, чтобы один находился к приводу плюсом, а другой – минусом.

Настройка концевых выключателей осуществляется на расстоянии приблизительно 1 м. Если привод для откатных ворот останавливается во время прохождения концевика, значит, расположение верное. В противном случае магниты нужно поменять местами.

Схема установки автоматики на ворота

Как подключить привод

Привод для откатных ворот нужно подключается к питанию в строгом соответствии с прилагаемой инструкцией. Как правило, это фаза «AC-L» и ноль «АС-N». Важным этапом является тестирование.

При нажатии кнопки на пульте ДУ привод для откатных ворот будет приводить их в движение. Настройка времени на открывание/закрывание осуществляется при полном закрытии ворот. Для этого нужно нажать кнопку Р1 и удерживать ее 2-3 секунды.

После этого осуществляется полное открывание, а в памяти электропривода остается время, необходимое для полного цикла этого действия. Поэтому если привод для откатных ворот по какой-либо причине не отключится концевым выключателем, то произойдет автоматическое отключение согласно запрограммированному времени.

Установка фотоэлементов и сигнальной лампы

Фотоэлементами считаются два прибора, один из которых является передатчиком, а второй — приемщиком света. Если на пути такого луча есть препятствие, ворота двигаются назад. Главным условием при установке фотоэлементов является то, что они должны располагаться друг напротив друга. Это нужно для качественного принятия сигнала.

Есть такие способы установки фотоэлементов:

  • Фиксация на столбиках, где крепятся нижний улавливатель и верхние ролики.
  • Приваривание металлических элементов к столбам.
  • Самодельный столбик, который изготавливается самостоятельно из профилированной трубы с последующим прикреплением к нему фотоэлемента.

Выбирается способ, наиболее подходящий для каждого конкретного случая. Фиксация фотоэлементов осуществляется с помощью обычных саморезов, как и сигнальная лампа, которая, как правило, располагается по стороне проезжей части.

Именно она информирует водителей автомобилей о выезде машины с участка.

Конечно, устанавливать такую лампу или нет, решает хозяин. Но многие профессионалы настоятельно советуют отнестись к этому серьезно, и тем самым в полном объеме выполнить правила безопасности.

. .

svoivorota.ru

Автоматика для ворот своими руками: схема установки

Сейчас многие люди не ограничиваются одной лишь установкой распашных, откатных или же подъемных ворот при обустройстве своего жилища. Достаточно часто устанавливается автоматика для ворот своими руками — она позволяет сделать управление ими намного более удобным. Как правило, для установки автоматики откатных, распашных или подъемных ворот приглашаются специалисты. Однако их вызов в большинстве случаев стоит немалых денег. Если вы хотите сэкономить, можете попробовать произвести установку автоматики своими руками. Схема работы является вполне доступной и понятной для рядового пользователя. Нужно лишь вникнуть в процесс работ и запастись всем необходимым.

Автоматика для ворот схема установки

Также следует помнить об одном важном нюансе: многие пользователи ошибочно полагают, что установленная на ворота автоматика сможет устранить проблему их плохого открытия и закрытия из-за провисания и других факторов. Это не так! Если вы решили установить автоматику, то перед этим должны убедиться в том, что ваши ворота легко и свободно открываются и закрываются. В противном случае наличие автоматики лишь усугубит проблему.

Необходимые материалы и оборудование

Чтобы приступить к установке автоматики для откатных или распашных ворот своими руками, вам нужно убедиться в том, что все компоненты устройства и необходимые для монтажа приборы находятся при вас и в исправном состоянии. Комплект автоматики для откатных или распашных ворот, как правило, включает:

  1. Привод (или же электропривод).
  2. Зубчатую рейку.
  3. Средство для дистанционного управления устройством.
  4. Фотоэлементы, которые будут обеспечивать необходимую безопасность.
  5. Сигнальный светильник.
Инструменты для монтажа автоматики ворот

Если говорить об оборудовании и расходных материалах, то во время работ вы просто не сможете обойтись без:

  • Аппарата для контактной сварки.
  • Дрели с комплектом разнокалиберных сверл для работы с металлом.
  • Провода с сечением 2 на полтора или 2 на 2 миллиметра (предназначен для обеспечения питания электропривода).
  • Проводов с сечениями 0,5 миллиметра на 4 миллиметра и 0,5 миллиметра на 2 миллиметра (предназначены для обеспечения питания фотоэлементов).
  • Провода на 220 вольт и сечением 0,5 миллиметра на 2 миллиметра для подключения сигнального светильника.

Все вышеперечисленные расходные материалы и инструменты нельзя отнести к категории дорогих или недоступных. Их можно без проблем приобрести в любом строительном магазине. Если же вы устанавливали ворота своими руками, то с большой вероятностью они уже есть у вас.

Установка монтажного основания

Схема установки монтажного основания достаточно проста. Для начала вам нужно будет выбрать место, на котором будет установлен привод. Для этого потребуется взять монтажное основание (всегда включается в набор для монтажа автоматики) и поместить его на электроприводе. После этого — установить швеллер между колесными колеями (желательно так, чтобы он размещался максимально близко к проему ворот). После этого очень важно правильно подобрать месторасположение.

Установка монтажного основания и прокладка кабельного канала откатных ворот

В этих целях следует восстановить рабочее состояние устанавливаемого устройства. Сделать это достаточно просто — вам нужно лишь взять зубчатую  реку и монтировать ее на шестерню так, чтобы она находилась ровно посередине. При необходимости можно подвинуть привод в любую сторону.

Выбрав и расчертив место для установки, нужно максимально точно разместить там монтажное основание и приварить его при помощи аппарата для контактной сварки. Делать это нужно по всему периметру изделия.

Может возникнуть ситуация, в которой нужно будет приподнять электропривод. Для этого пригодятся остатки профильных труб (очень часто остаются излишки этого материала после установки ворот своими руками). Их нужно разместить по периметру устройства и также приварить. Размер этих самых труб (может быть 40 на 20, 50 на 50 или 60 на 30) лучше подбирать исходя из высоты, на которую нужно поднимать привод.

Когда вы убедитесь в том, что монтажное основание прочно приварено к швеллеру по всему периметру, к нему можно начать прикреплять привод. Делается это при помощи специальных шурупов (входят в набор для установки автоматики).

Установка зубчатой рейки

Металлическая зубчатая рейка откатных ворот

Схема установки зубчатой рейки своими руками также достаточно проста. Для начала вам нужно по максимуму открыть ворота. После этого ровно по центру шестерни должна быть установлена зубчатая рейка. Пока она находится в такой позиции. Нужно будет приварить ее крепежные элементы к трубе наружного каркаса. После этого — протянуть ворота за пределы зоны действия установленной рейки и повторить весь вышеописанный процесс. При этом стык между фрагментами рейки должен быть по максимуму незаметным. После того как вся зубчатая рейка будет установлена на свое рабочее место. Все ее крепежные элементы лучше для пущей надежности приварить повторно. Кроме того, между шестеренкой и рейкой нужно будет оставить щель толщиной в 1 миллиметр. Для этого вам нужно будет немного выкрутить болтики на выдвижной рейке.

Установка выключателей

Схема монтажа концевых выключателей откатных или распашных ворот своими руками выглядит следующим образом. Концевые включатели расставляются на зубчатой рейке в нужном порядке и необходимой последовательности. После этого закрепляются там при помощи обычного шурупа.

Однако тут есть один нюанс. Концевые выключатели классифицируются на 2 категории: магнитные и механические. При этом принцип их действия, схема установки своими руками и особенности функционирования могут отличаться.

Крепление концевых выключателей на зубчатой рейке

Концевые выключатели магнитного типа могут похвастаться максимальным уровнем надежности. Установив их своими руками, вы будете уверены в том, что автоматика откатных или распашных ворот будет нормально функционировать в любых метеорологическим условиях. Принцип их действия базируется на свойствах магнита. 2 разнополярных магнита устанавливаются по разные стороны от рейки. Во время того как привод будет проходить между ними, устройству будет подаваться соответствующий сигнал.

При установке пары магнитов лучше всего расставлять их не слишком далеко друг от друга. Проверить правильность монтажа очень просто: если после того как концевик прошел между магнитами, привод остановился, это свидетельствует о полной исправности устройства. В противном случае магниты можно просто поменять друг с другом местами.

Принцип действия механических выключателей намного проще, чем магнитных. Тут все просто: конструкция привода подразумевает наличие специальной пружины. Она будет деформироваться во время того, как привод будет проходить рядом с препятствием. Это, в свою очередь, приведет к его остановке.

Подключение электропривода

Схема подключения привода своими руками достаточно подробно описана в инструкции по его эксплуатации. ACL подключается на фазу, а  ACN – на ноль.

Типовая схема силовых и сигнальных линий автоматики откатных ворот

После этого следует в обязательном порядке произвести тестирование устройства. Если вы нажмете на соответствующую кнопку на пульте дистанционного управления откатных ворот, то они будут двигаться, однако не до упора. Чтобы настроить нормальный цикл открывания-закрывания, кнопку Р1 нужно будет удерживать в течение 3 секунд. Тогда запустится механизм полноценного закрывания и открывания створок.

Лучше всего производить тестирование перед установкой фотоэлементов.

Установка фотоэлементов

Принцип действия фотоэлементов заключается в том, что между ними всегда проходит луч света: один из элементов его принимает, а другой излучает. Пока световая связь между фотоэлементами сохраняется, автоматика функционирует в своем обычном режиме. Если же между фотоэлементами неожиданно появляется какой-либо барьер (это может быть что угодно: от автомобиля до домашнего питомца), створки ворот тут же начинают перемещаться назад.

Сейчас фотоэлементы устанавливаются всегда в местах расположения откатных или распашных ворот. Они обеспечивают необходимый уровень безопасности. Само собой, монтаж двух фотоэлементов потребует значительно меньше сил, времени и средств, чем выправление вмятин и рихтовка автомобиля.

Схема подключения фотоэлементов откатных ворот

Способов и принципов установки фотоэлементов для распашных или откатных ворот может быть множество. Выбирать способ следует исходя из обстоятельств: как расположены ворота, насколько качественно оборудован подъезд к ним, сколько имеется свободного места рядом с воротами и т. д. Для фотоэлементов приобретаются специальные столбики или платформочки – их можно без проблем найти в любом магазине в больших количествах.

Крепятся фотографические элементы при помощи самых обыкновенных болтов. Кроме того, вам потребуются 2 кабеля: с сечением 0,5 миллиметра на 4 миллиметра (для излучающего фотоэлемента) и сечением 0,5 миллиметра на 2 миллиметра (для принимающего фотоэлемента). Схема подключения фотоэлементов своими руками выглядит следующим образом:

  • контакт “минус“ подсоединяется к левому контакту АС24-V на контрольном блоке;
  • “плюс“ — к правому АС24-V;
  • “НС“ — к “ГНД“;
  • “АУТ“ — к “ФОТО».

Вместе с фотоэлементами также можно подключить сигнальный светильник. Схема его установки своими руками предельно проста. А её реализация не займет у вас много времени. Зато отныне другие участники дорожного движения будут проинформированы о том, что ваше транспортное средство выезжает на улицу.

Originally posted 2016-05-26 22:32:18.

proumnyjdom.ru

Откатные ворота с электроприводом своими руками: устройство и инструкция

Электрический привод представляет собой специальную систему, предназначение которой преобразовывать энергию в механическую. Автоматика устанавливается на различные типы ворот и позволяет экономить время на открывание и закрывание створок. Современные откатные ворота с электроприводом имеют массу преимуществ, тем не менее, многие задумываются об их установке и целесообразности этого поступка.

Стандартный электропривод на воротах откатного типа состоит из следующих элементов:

  • редуктора и непосредственно двигателя;
  • зубчатой рейки;
  • защиты и автоматики;
  • цепей управления.

Имеются отдельные линейки моделей, в которых двигатель с редуктором собраны в одном корпусе. Защита осуществляет функцию остановки работающего мотора при появлении препятствий, тогда как автоматика выполняет остановку при достижении крайнего положения. Элементами управления являются пульт д/у, фотоэлементы, щит управления.

Выбор привода для откатных ворот

Выбирать электропривод для монтируемых откатных ворот нужно исходя из следующих моментов:

  • частоты его использования;
  • мощности двигателя.

Мощность выбирается в значимости от габаритов, конструкции ворот. Это также определяет сопротивляемость механизма внешним воздействиям. Вес одной створки составляет примерно 300–800 килограмм. Точный вес зависит от размера конечного элемента, толщины металла из которого он изготовлен, особенностей конструкции вроде наличия ребер жесткости.

Выбирать систему для устройства откатных ворот с электроприводом необходимо из расчета, что для передвижения 300-килограммовой створки надо установить двигатель мощностью примерно 300 Ватт. Если вес всей конструкции меньше одной тонны, то можно установить электропривод на 600 Ватт.

Так как чаще всего откатные ворота являются цельными полотнами, то при расчете мощности учитывается коэффициент. В большинстве случаев, он берется равным 40 и умножается на вес нагрузки. В результате будет получена максимальная нагрузка на систему передвижения из которой выбирается ее мощность.

Интенсивность использования также важна при выборе откатных ворот с электроприводом. Чаще всего, подобные конструкции применяются с умеренной нагрузкой поэтому нужно подбирать оборудование, интенсивность использования которого находится в пределах 30-50%.

Если монтаж планируется выполнять своими руками, то пренебрегать данными характеристикам нельзя. В противном случае оборудование будет работать с повышенной нагрузкой и быстро выйдет из строя.

Также имеются системы рассчитанные на определенное количество циклов, которое измеряется в процентах. Есть модели на 30, 50, 70, 100% интенсивность работы. Когда предусматривается высокая проходимость ворот, то специалисты рекомендуют ставить связку ворота-шлагбаум, которая имеет высокой срок службы. Особенностью является то, что при большой проходимости можно открыть ворота, а поток транспорта контролировать шлагбаумом.

Электропривод представляет собой сложную конструкцию, в которой двигатель через редуктор передает энергию электричества в механическую энергию вращения вала. Поэтому очень важно проводить регулярный осмотр этих узлов, что значительно продлит срок службы всей системы.

Не менее важным при выборе откатных ворот с электроприводом является ее изготовитель. Наибольшей популярностью пользуются немецкие, итальянские системы, отличающиеся относительно простым монтажом, высокой надежностью и долгим сроком службы.



Последовательное выполнение работ

Делится на несколько этапов:

  • замеры;
  • установка фундамента;
  • монтаж роликовых опор;
  • крепление привода, зубчатой рейки;
  • подсоединение дополнительных элементов.

Видео: откатные ворота своими руками

Производим замеры

В большинстве случаев, откатные ворота с электроприводом размещаются внутри ограды согласно чертежам. Их длинна будет равна 150 процентам от ширины проема, потому, нужно побеспокоиться о наличии свободного места.

При выполнении замеров, важно правильно разметить место будущего фундамента. Размеры должны четко соответствовать действующим стандартам, иначе будет значительный перерасход бетона или же его недостаток при заливке.

Размеры ямы подбираются исходя из габаритов проема для ворот. Также нужно учитывать глубину промерзания почвы при расчете глубины залегания фундамента. Ширина укладываемого фундамента составляет примерно полметра.

При расчетах нужно определиться будет ли установлен ответный столб, который будет держать ворота в закрытом положении.

Далее, выкапывается яма нужных размеров, в которую крепятся швеллеры углами вниз. Они устанавливаются на всю глубину ямы. Это позволяет создать базовый каркас, на котором будет формироваться фундамент и крепиться ворота.

Обустройство фундамента

Очень важным моментом является подготовка и заливка фундамента, ведь он является основой всей конструкции. Именно поэтому, к нему предъявляются очень высокие требования прочности.

Чаще всего, его закладывают на глубину до 2 метров с использованием закладной детали, которая будет соединена с арматурой. Длинна основания в большинстве случаев должна равнятся половине длинны пространства под ворота.

При укладке фундамента, ширина ямы не должна быть меньше 0,4 метра.

Монтируя основу, нужно просчитать столб для держания ворот в зарытом положении. Если он будет устанавливаться, то надо продумать метод его крепления. Для повышения прочности конструкции ставят специальный швеллер углами вниз.

После установки закладной детали, к ней сваркой крепят арматуру. Швеллер устанавливается вплотную к полотну забора и крепится к нему. Здесь, нужно проложить питающий кабель. Для облегчения монтажа электроники, сначала укладывают гофровую трубку, по которой после заливки пускают кабель. Укладывается она примерно посредине фундамента.

После укладки фундамента нужно подождать примерно 3 недели до полного его застывания. Этот процесс во многом зависит от погоды.

Ставим роликовые опоры

Роликовые опоры располагаются на швеллере, который установлен в основе из бетона, без крепления, после чего, сверху монтируют несущую балку с подвижной створкой. Такая методика позволяет найти нужные точки для крепления роликовых опор. Это нужно для того, чтобы в будущем ворота двигались без трудностей, а также полностью закрывались не оставляя щелей.

После этого конструкция разбирается, а к закладной детали посредством сварки подсоединяют 2 регулировочные площадки, к которым позже крепят роликовые опоры. Регулировочные площадки должны устанавливаться на определенном расстоянии от краев швеллера, по которому они будут ездить.

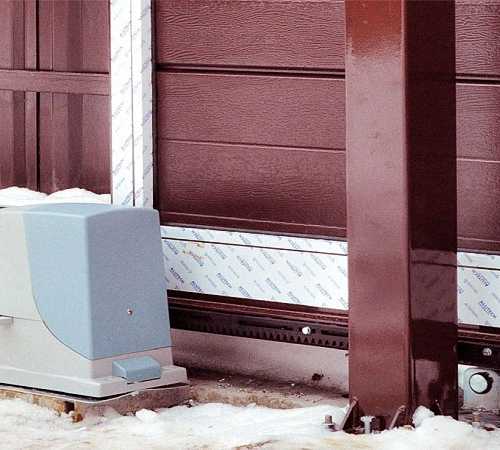

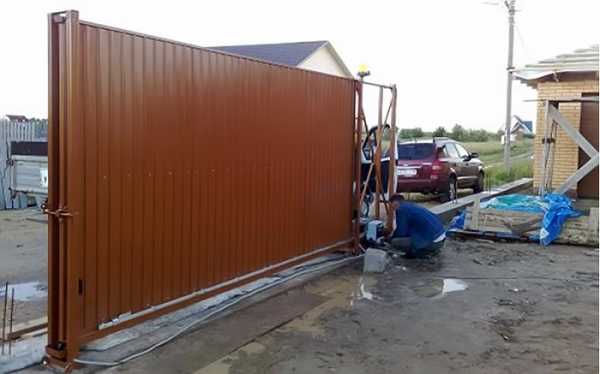

Оборудуем привод и монтируем зубчатую рейку

Монтаж современной автоматики для откатных ворот начинается с закрепления регулировочной площадки, на которую будет крепится электропривод. Следующим шагом является подсоединение сваркой, болтовым соединением зубчатой рейки к редуктору откатных ворот и к двигающейся части ворот. Монтаж нужно проводить, учитывая положение шестеренки вала редуктора откатных ворот собранного своими руками.

Выполнять монтаж электронных компонентов необходимо в соответствии со схемой подключения электроники откатных ворот. Здесь нужно соблюсти зазор между шестеренкой редуктора и движущейся зубчатой рейкой, который может быть до 2 миллиметров по всей длине ворот.

Чтобы исключить лишние усилия, шумы при движении створки и обеспечить тихий ход, нужно расположить рейку на прямой. При этом расстояние между зубцами движущихся частей должно быть около 1 мм.

Важным моментом на этом этапе является установка концевиков. Ролики этого типа устанавливаются на несущей балке с сохранением доступа к ней с внешней стороны двигающегося элемента ворот. Крепятся концевики при помощи болтов. Задняя часть несущей балки дополняется специальной заглушкой, которая защищает от попадания влаги, грязи в устройство. Тут же монтируются ограничители движения створки. В конце процесса монтажа производится настройки механики и выход в рабочий режим.

Крепление фотоэлементов и защитных устройств

По окончании монтажа основной конструкции следует заняться установкой периферии вроде фотоэлементов, сигнализирующих ламп, защитных устройств.

Выполнять монтаж фотоэлементов и устройств защиты надо согласно схеме подключения и рекомендаций специалистов. В противном случае могут появиться неисправности и система выйдет из строя.

Правильным подходом будет сборка одного узла и его проверка, что позволит последовательно подтвердить работоспособность каждого устройства. Это позволит быстро обнаружить и исправить ошибки при сборке, не понеся материального ущерба. Установив и проверив всю дополнительную аппаратуру, человеку остается наслаждаться проделанной работой в мягком кресле.

Заключение

Простой вывод из данной информации — монтаж откатных ворот с электроприводом своими руками довольно сложная задача. Если человек имеет мало опыта, то лучше обратиться в специальные организации, которые выполнят все замеры, монтажные работы на высшем уровне. Установив электропривод на ворота откатного типа значительно повышается пропускная способность и общая эффективность пропускного пункта.

Решив выполнить установку откатных ворот с электроприводом своими руками, нужно соблюдать правила монтажа и не пренебрегать рекомендациями знающих людей. Не стоит экономить на специалистах, ведь неверно собранная конструкция быстро выйдет из строя.

Загрузка…

zonazabora.ru

технология автоматизации и ее особенности


Компания «Русская Ограда». Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно.



Большое количество людей, проживающих в частных домах, устанавливают распашной двухстворчатый портал при въезде на свою территорию. Материалом для этого может служить профнастил, дерево, стальные листы. На раздвижные ворота устанавливаются электронные редукторы, для автоматического открывания створок. Для того чтобы правильно проложить электропроводку, требуется схема подключения распашных ворот.

Пример схемы

В откатных порталах разводка проводов проще, чем в распашных конструкциях. Поэтому прокладывать электрические провода следует одновременно с установкой столбов. Это позволит спрятать электропроводку в опоры, что обеспечит лучший, с эстетической точки зрения, внешний вид.

Подготовка проводов

При подготовке проводов следует учитывать, что трехфазные двигатели с пускателями уже давно не используются, и соответственно «толстые» провода (сечением 2,5 мм2 и больше) не будут нужны. Единственными сравнительно толстыми проводами будут кабеля питания блока управления и двигателя (толщина их не должна превышать 1,5 мм2).

Установка электропроводки портала

Важно! У линейных приводов достаточно четкие требования по размерам монтажа редукторов, расстоянию до петли, четкому прокладыванию электропроводки.

Монтаж электрических редукторов

При выборе автоматики следует учесть определенные факторы:

  • Автоматическая система должна быть подобрана в соответствии с площадью, весом и парусностью ворот.
  • Вертикально выставленные створки (для легкой и правильной их роботы).
  • Сторона, в которую открывается портал (наружу или внутрь).

Автоматический электропривод лучше всего устанавливать в середине створок, но если есть необходимость, то можно снизу и сверху. Главным условием является прикрепление второго кронштейна к каркасу конструкции. Если двигатель установлен не правильно, то могут быть перекосы при его работе, что приведет к заклиниванию при работе.

Створки открываются внутрь

Такой вариант более сложен, так как при подобном открывании ставень, требования к монтажу ограничивают определенные размеры. Например, расстояние между приводом и центром петли не должно быть более 50-60 мм. Трудности могут возникнуть, если столбы изготовлены из камня или кирпича, в таких случаях петля находится посередине опоры. В таких случаях расстояние от центра петли до края столба 15-20 см, и установить электропривод на такую створку невозможно.

В большинстве случаев у портала, открывающегося внутрь, петля размещена ближе ко двору, а если столб изготовлен из металла 100*100мм (петля находится посередине, но до края столба необходимое расстояние – 50 мм). В подобных случаях специальный стальной кронштейн для электропривода приваривается к закладной или на металлическую опору.

Установка автоматики

Створки открываются наружу

Для данного типа ворот не возникают трудности при монтаже линейных приводов. При установке следует учитывать, что редукторы линейного типа сократят проем распашной конструкции на 15 см с каждой стороны, и устанавливать их лучше высоко, чтобы не задеть транспортом при движении.

Кронштейн следует удлинить на 5 см при помощи дополнительной пластины и прикрепить к закладной, используя сварочный аппарат. Закладные для кронштейна можно приварить к трубе или к подготовленным анкерам.

Технология автоматизации

Разводка электрических кабелей для подключения

Электропроводку для автоматических систем открывания распашных ворот лучше закладывать на этапе установки опор, их можно вывести в нужных местах, а основную часть спрятать внутри столбов. Выводить проводку на проезжую часть также следует до прокладки плитки, асфальта или другого покрытия. Это позволит избежать нарушения ровной поверхности и трудностей при его снятии и повторной установке.

Производители автоматики при продаже своей продукции рекомендуют определенную схему прокладки проводов, но иногда можно отступить от четких рекомендаций. Для сигнальной лампы и фотоэлементов можно использовать провода с небольшим сечением (2 или 4*0,5 кв.).

Установка электропроводки

Приемник и пульт управления

Некоторые фирмы, производящие автоматику распашных ворот, котируют свою продукцию как профессиональную, и приемник к ним поставляется отдельно. Это не является проблемой для владельцев, устанавливающих автоматические редукторы самостоятельно. Пульты управления можно самостоятельно прописать под любую плату управления.

Важно! При установке приемника плата не должна быть подключена к электропитанию.

Способ работы автоматической системы

Приемник монтируется в специальный разъем на плате управления. Также на плату необходимо установить несколько перемычек. Одна перемычка устанавливается, если кнопка «Стоп» не используется (случается очень часто). Вторая перемычка монтируется, если фотоэлементы не используются (подключаются они в последнюю очередь). Пульт управления программируется в конце работ, а оставшиеся пульты программируются от одного «мастер» — пульта.

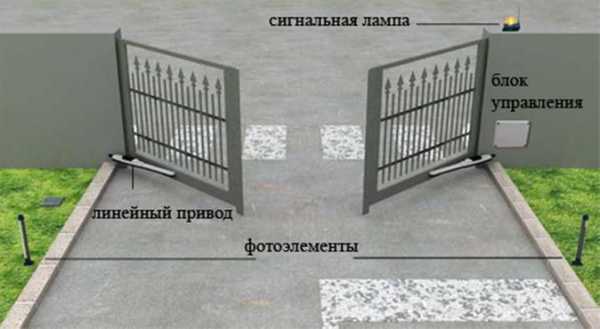

Подключение сигнальной лампы и фотоэлементов

Если хозяин участка монтирует редукторы на распашные ворота самостоятельно, ему будет необходимо подключить фотоэлементы и сигнальную лампу к плате управления. Установка не является сложной манипуляцией, все действия можно корректировать, посмотрев в специальные чертежи (схемы).

Система автоматики

Основная функция фотоэлементов — защита автомобиля от створок распашных ворот. Лучше всего устанавливать две пары фотоэлементов (для открывания и закрывания). Они помогут при закрытии не повредить транспорт, если он, по какой-либо причине, будет находиться в проеме ворот. Монтировать фотоэлементы следует на высоте 50-70 см.

Сигнальные лампы необходимы для подачи сигнала, когда ворота открываются или закрываются. Устанавливается подобная лампа на опоре близко к плате управления достаточно высоко и на видном месте. Она сигнализирует проезжающим автомобилям или домашним жителям о том, что транспорт выезжает (или заезжает).

Монтаж электропроводки

Общие правила для прокладывания кабелей

При установке проводов самостоятельно рекомендуют учитывать определенные правила:

  • Следует оставлять 1-1,5 свободных концов проводки.
  • Блок управления устанавливается со стороны, к которой легче подвести кабель питания 220 В.
  • Проводка заводится с гофрой только с нижней стороны.
  • Свободные концы рекомендуется оставлять по 1-1,5м. Блок управления имеет короб, чтобы избежать попадания воды.
  • Каждому приводу необходим трех жильный кабель для питания электромоторов.
  • Кабель питания должен быть расположен немного ниже, чем высота монтажа привода.

Разводка электропроводки

Важно! Для избежания поломки автоматики из-за перепадов напряжения рекомендуется устанавливать стабилизатор напряжения.

Условия подведения кабелей фотоэлементов

Для разводки кабелей фотоэлементов также существуют определенные правила:

  • Использовать для подключения следует двужильные провода 4*0,22.
  • Если ворота выполнены из непрозрачного материала, необходимо установить вторую пару фотоэлементов за воротами (в комплект входят всего два фотоэлемента, поэтому необходимо приобрести еще одну пару).
  • Монтировать их следует на высоте 500-600 мм от поверхности земли.

Процесс установки автоматической системы

rusograda.ru

Автоматика для откатных ворот. Сборка электрической схемы своими руками

Откатные ворота довольно популярны в использовании. Однако, их стоимость достаточно высокая, поэтому гораздо дешевле соорудить ворота самостоятельно. Существует несколько схем организации автоматического привода. О том как сделать автоматику откатных ворот руками узнаем далее.

Оглавление:

  1. Автоматика для откатных ворот своими руками — особенности и характеристика
  2. Самодельная автоматика для откатных ворот своими руками
  3. Установка автоматики на откатные ворота своими руками

Автоматика для откатных ворот своими руками — особенности и характеристика

С помощью механизированного электронного привода удается обеспечить открытие массивных ворот, нажатием на кнопку. Для его сборки потребуются подручные материалы, а монтажные работы займут максимум день. Главной деталью для автоматического привода является двигатель асинхронного типа. Рассмотрим два варианта подачи сигнала — цепной и роликовый.

Перед изготовлением привода, необходимо подобрать подходящий двигатель. При наличии на участке трехфазного счетчика, рекомендуем остановиться на трехфазном варианте двигателя, обмотки которого имеют звездное соединение. Таким образом, удается избавиться от большого количества проблем во время пуска, а мощность двигателя будет использована с максимальной эффективностью.

При отсутствии трехфазного счетчика, воспользуйтесь однофазным двигателем конденсаторного типа. Учтите, что такие приборы отличаются низкой работоспособностью, особенно при пуске. Оптимальная мощность привода составляет от 1 до 2,5 кВт. Данное значение определяется общим весом полотна. Частота вращения двигателя должна быть минимальной 500-1000 оборотов в минуту. С помощью низкого крутящего момента удается избавиться от нагрузки на поверхность ведущего вала.

Приводное колесо должно совершать не более ста вращений в минуту. Данная величина является выходным крутящим моментом на редукторе. Значение входного крутящего момента должно равняться частоте вращения мотора. Данная схема подключения автоматики откатных ворот своими руками подразумевает использование редукторов одноступенчатого типа.

Если данные детали найти не удалось, то возможен вариант их замены менее дорогостоящими вариантами. Однако, кинематическая схема должна быть надежно соединена. Основным составляющим данного механизма будет выступать силовой мотор от старой стиралки. Подключая данный двигатель, определите концы на каждой обмотке. Для этих целей используется мультиметр, который измеряет силу сопротивления, обмотка пускового типа данного двигателя будет отличаться большим значением.

Для соединения редукторного вала с двигателем используется муфта жесткого или полужесткого типа. Первый вариант имеет форму гильзы, на котором находятся различные по размеру отверстия, а также шпоночные канавки. Второй вариант соединительной муфты состоит из двух фланцев, для соединения которых используют резиновые лепестки.

Заменить редуктор поможет ременная передача. При этом, для того, чтобы правильно определить передаточное значение, размер большого шкива, установленного на приводное колесо, разделяется на размер меньшего, находящегося на валовой части мотора.

Данный вариант отличается сложностью сборки штативных элементов, а также в соединении между деталями кинематической схемы. Довольно много проблем возникает с соединением ременных натяжных механизмов. Для этого, в состав механизма добавляется автомобильный натяжной механизм для ремней.

Кроме того, используя ременную передачу, особое внимание уделяется механизму с независимым валом, на котором располагаются два подшипника. Особое внимание уделяется центрированию вала, так как на нем установлены две трансмиссии.

Самодельная автоматика для откатных ворот своими руками

Предлагаем ознакомиться с вариантом изготовления самого простого метода автоматизации откатных ворот. Данная передача называется реечной или цепной. На редукторном валу фиксируется велосипедная или мотоциклетная звездочка. Далее на нее нужно надеть специальную цепь, диаметр звеньев которой соответствует типу звездочки. Она должна быть зафиксирована в горизонтальном положении по всему воротному полотну. Выполняя вращение звездочки в ту или иную сторону, происходит передача вращения цепи, которая открывает ворота.

Особое внимание уделите фиксации двигателя, на механизме передач. Изначально, необходимо создать раму, на которой будет располагаться двигатель с механизмом передачи. Для этих целей, рекомендуем воспользоваться угловой сталью, размером в 5 см. Жестко зафиксируйте раму на бетонном основании. От этого зависит длительность эксплуатации всего механизма. В процессе выбора редуктора с мотором прежде всего ориентируйтесь по высоте осевого вращения. При наличии различных величин между этими двумя механизмами, то необходимо соорудить двухуровневое основание под оборудованием.

Для фиксации редуктора и двигателя используются болты со специальными гайками. При этом, опора под них должна отличаться ревностью и жесткостью. Под основание нужно соорудить отверстия продолговатой формы, для правильной регулировки положения мотора.

На следующем этапе цепь устанавливается на ворота. Чаще всего, ее фиксируют на направляющей рельсового типа. Однако, это является большой ошибкой, так как механическая передача постоянно загрязняется и быстро выходит из строя. Дополнительная балка приводного типа монтируется непосредственно на полотне, При этом, высота монтажа установки цепи составляет 50-80 см от земли.

На нижнюю часть балки устанавливается цепь с рейкой зубчатого типа, для ее защиты от посторонних факторов и влаги используется резиновый или пластиковый кожух. Для фиксации конечных участков цепи с воротами используется электрическая сварка. Учтите, что все соединения должны быть высококачественными, поэтому при отсутствии опыта работы со сварочным аппаратом, лучше доверить этот процесс профессионалу.

Цепная передача отличается большим количеством трудностей, возникающих в процессе ее эксплуатации. Прежде всего, цепь, растягивается под воздействием тяжелых ворот. Для устранения этого явления, достаточно установить на последнем звене цепи шпильку, вовнутрь которой помещаются проушины. С помощью данного натяжителя цель постепенно подтягивается. Еще одним вариантом является монтаж на цепи специального ролика, имеющего жесткую пружину. Именно она и подтягивает цепь в процессе эксплуатации, предотвращая ее растягивание.

Еще одно неприятное явление — соскальзывание цепи со звездочки. В таком случае, лучше цепь заменить зубчатой рейкой, для этих целей нужно обратиться к профессиональному слесарю.

Выделяют несколько разновидностей автоматики для откатных ворот своими руками схем, которые отличаются наличием в приводной системе прижимных роликов. Для изготовления таких механизмов необходимо потратить больше времени и усилий. Преимуществом такой схемы выступает ее грязестойкость, устойчивость перед влагой, снегом и наледью.

Данный механизм подразумевает установку ролика на наружную стенку рельсовых деталей. На ролике имеется защитная крышка, выполнена из резины. Покрышка должна содержать прямой протекторный профиль, обеспечивающий надежное сцепление. Для дополнительного усилия используется пружинное сжатие. Пружина монтируется на толкательной шпильке, и соединяется с гаечным механизмом. Для фиксации осевых валов используется фиксатор в форме буквы П.

Для того, чтобы компенсировать данные усилия, на обратную сторону направляющего элемента монтируются два ролика ответного типа, фиксируемых в стационарном положении.

Для того, чтобы приобрести подходящие ролики, следует обратиться к промышленным предприятиям, занимающимся тележками. Старайтесь выбирать колесики, имеющие стальное основание и подшипники закрытого типа. Максимальная нагрузка на такой ролик должна составлять 350-600 кг, в соотношении с весом ваших ворот. Особое внимание также уделите пружинам, устанавливаемым на толкателе. Они должны отличаться высоким прижимным усилием. Однако, несущая способность пружины не должна превышать несущей способности подшипника.

Особое внимание уделите соединению двигателя с роликовым механизмом. Для этих целей используется передача клиноременного типа. Для фиксации ведомого шкива используется стальное основание, а также колеса, имеющие три шпильки. Кроме того, воспользуйтесь несколькими открытыми шестернями. Выбирая место фиксации ролика, рекомендуем остановиться на редукторном валу или непосредственно на моторе. Таким образом, поверхность натяжного механизма будет взаимодействовать не с осевым роликовым валом, а с основанием корпусной части редуктора. Учтите, что радиальное давление на подшипник не должна превышать прижимное усилие пружинных механизмов.

Установка автоматики на откатные ворота своими руками

Учтите, что перед тем как устанавливать автоматику, необходимо проверить простые откатные ворота своими руками без автоматики на наличие дефектов в процессе их открывания. Перед началом монтажных работ, необходимо побеспокоиться о выравнивании ворот строго по уровню и об их правильной установке.

В процессе стандартного оборудования для автоматического открывания ворот чаще всего имеется:

  • электропривод;
  • рейка, на которой расположены зубья;
  • некоторые модели оснащены пультом дистанционного управления;
  • элементы, обеспечивающие безопасность;
  • лампы — сигнального типа.

Кроме того, в процессе работы нужно запастись сварочным аппаратом, дрелью и набором сверл к ней, приводами, с помощью которых подключается лампа и элементы безопасности.

Изначально определитесь с местом монтажа электрического привода на воротах. После этого, установите привод и настройте автоматические элементы. Установите рейку, на которой имеются зубья на поверхность привода, определите место монтажа привода таким образом, чтобы рейка находилась по центру шестерни.

После этого, привод фиксируется на ранее определенном месте. Для этих целей используется сварочный аппарат. При необходимости монтажа привода немного выше определенного места, он монтируется на поверхность ранее приваренной профильной трубы. После монтажа швеллера на него устанавливается привод, фиксируемый болтами.

Следующий этап — установка рейки с зубьями. Прежде всего, откройте ворота, установите по центру рейку, на которой расположена шестерня. Для того, чтобы скрепить концевые включатели установите рейку.

Рейка приваривается на поверхность трубы, далее она протягивается за полотно. После монтажа рейки производится проверка ее работоспособности. Все элементы, на котором фиксируется автоматика привариваются повторно. Между приводом и поверхность шестерни оставляется зазор размером в один миллиметр.

Далее устанавливаются выключатели концевого типа. Для их фиксации на поверхности рейки используют болты. Выделяют два варианта выключателей — магнитные и механические. Первый вариант отличается большей эффективностью работы, так как данные выключатели работают даже при неблагоприятных погодных условиях. Магнит устанавливается на рейку с зубьями, проходя определенный участок на воротах, начинает срабатывать, При этом выключатели разделяются на два вида: плюсовой и минусовой. Настройка данных элементов системы производится на расстоянии от ворот минимум в 100 см. Для работы выключателей механического типа используется обычная пружина.

Подключать электрический привод необходимо согласно инструкции от производителя. Для дополнительных настроек используется дистанционный пульт управления. Кроме того, дополнительно устанавливаются фотоэлементы, которые улавливают световые сигналы. Фотоэлементы должны быть закреплены друг напротив друга. Они могут устанавливаться на ранее обустроенные столбы. Для того, чтобы подключить провода, соорудите в трубе отверстие и проведите их от источника электроснабжения.

Далее следует установить лампу сигнального типа, она будет передавать информацию о вблизи находящихся предметах. Этот элемент не является обязательным, однако он существенно повышает уровень безопасности участка.

На автоматику для откатных ворот своими руками цена определяется индивидуально, в соотношении с мощностью основного привода. Этот фактор определяется размером ворот и их общим весом. Откатные ворота своими руками без автоматики довольно сложные в использовании, так как каждый раз, для их открытия необходимо использовать физические усилия.

Автоматика для откатных ворот своими руками видео:

strport.ru
