    В этой статье пойдет речь об установке — монтаже гибких воздуховодов. Установить вытяжку и соединить воздуховоды на своей кухне или котельной — не самый сложный процесс, поэтому, прочтя это руководство, Вы с легкостью и без проблем сможете обзавестись навыками монтажника подобных систем. И так, начнем…

Содержание статьи:

Прежде чем приступить к монтажу, нужно определится с типом гибких воздуховодов. Предлагаю Вам ознакомится с характеристиками и особенностями, а также узнать преимущества и недостатки алюминиевых гибких гофрированных воздуховодов.

Инструменты для монтажа

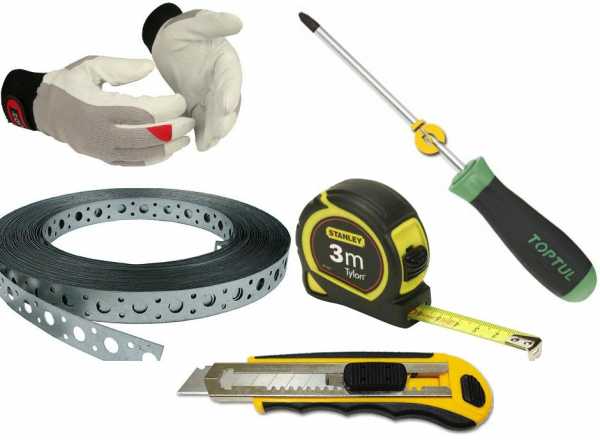

Группа инструментов для монтажа: перчатки, плоскогубцы, кусачки, отвертка, нож, маркер и рулетка. Думаю, большинство таких инструментов имеется у Вас в хозяйстве.

Помимо необходимых монтажных инструментов, понадобятся также некоторые материалы. Это монтажная лента и хомуты для крепления воздуховодов.

Набор монтажника воздуховодов

Специфика монтажа гибких воздуховодов

Помимо стандартной техники безопасности, существуют некие рекомендации, которые следует учитывать, при монтаже воздуховодов. Основные из них:

1. При сгибании воздуховода, должен образоваться радиус изгиба наибольшего значения, так как при малом радиусе изгиба, теряются аэродинамические характеристики участка воздуховода и сети в целом.
2. Частота установки крепежных подвесных элементов должна обеспечивать условие растянутости воздуховода, а также исключить наличие прогибов.
3. В условиях, когда необходимо проложить гибкий воздуховод через стену либо другое препятствие, обязательным есть использование гильз — футляров.
4. Рекомендуется устроить заземление гибкого воздуховода, чтобы не допустить скопления статического заряда на его поверхности.

Неправильный монтаж воздуховодов

Собственно монтаж воздуховодов

Первым этапом будет соединение гибкого воздуховода с патрубками вентилятора. Для этого нужно прикрепить воздуховод к патрубку и установить хомуты в качестве крепежных элементов. Не забывайте(!), что все соединения (будь то с патрубками вентилятора, с фланцами вытяжных элементов либо между собой) необходимо выполнять выходя из учета движения потока воздуха по воздуховодам, воздух должен двигаться по спирали.

Далее проводим соединения гибких воздуховодов между собой:

• при условии монтажа неизолированных воздуховодов: надеваем конец воздуховода не менее, чем 5 см на край патрубка; стягиваем место соединения с патрубком пластмассовым хомутом; заматываем герметической монтажной лентой соединение; рядом с пластмассовым хомутом устанавливаем металлический хомут для воздуховода.

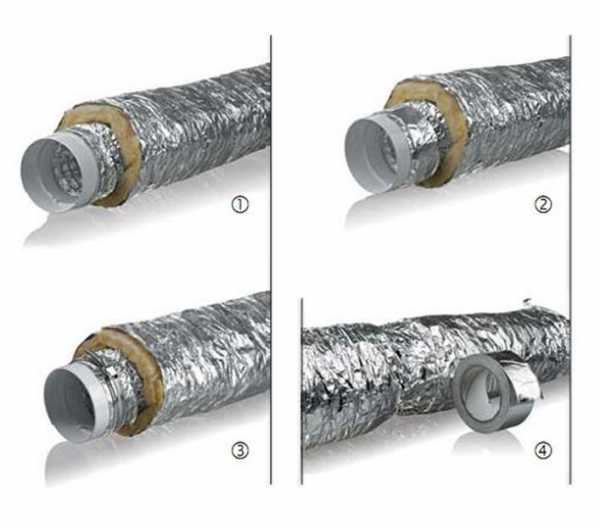

• при условии монтажа изолированных воздуховодов: также надеваем конец воздуховода на патрубок не менее 5 см; необходимо немного оттянуть изоляционное покрытие немного назад, чтобы избежать образования морщин на стыке; закрепляем воздуховод хомутом; обматываем несколько раз место стыка монтажной лентой.

Процесс соединения неизолированного гибкого воздуховода

Во имя избежания провисания участков воздуховода, рекомендуется устанавливать подвесные крепежные элементы через каждых 2 м. Величина провисания воздуховода не должна превышать 5 см/м.

В процессе монтажа возникнут ситуации с необходимостью резки воздуховодов. При выполнении разделения воздуховода на части, нужно учитывать особенности изолированных и неизолированных воздуховодов. В случае с неизолированными, нужно просто отмерять и отметить необходимые расстояния для разреза, и выполнить разрез ножом с кусачками. При разрезании изолированных водуховодов, необходимо сначала разрезать верхний изолирующий слой, а уже потом разрезать сам «корпус» воздуховода. Помните, что резать воздуховод нужно по спирали.

Заключение

Мы рассмотрели все аспекты монтажа гибких воздуховодов. Удачи в Ваших проектах!

Читайте также:

airducts.ru

Монтаж вентиляции: правила установки, необходимый инструмент

В современных квартирах, домах и офисных помещениях необходимо поддерживать соответствующую температуру, влажность и чистоту воздуха. Правильно организованный и установленный крепеж для вентиляции обеспечит комфортное пребывание в помещении.

Общие правила по монтажу воздуховода

Каждое крепление воздуховодов должны отвечать общим требованиям, которые соответствуют нормативной документации, так называемый ГОСТ крепления воздуховодов:



Акт нормативный	Название документа
СП 60.13330	Отопление вентиляция и кондиционирование
СП 73.13330.2012	Внутренние санитарно-технические системы зданий



Наряду с требованиями, указанными в общепринятой документации имеются предписания производителей воздушных каналов по установке.

Обязательные правила воздуховодных систем

1. Монтаж систем вентиляции гибкого типа осуществляется с помощью полного распрямления.
2. Установленная конструкция не должна провисать. Из-за провисания снижается давление.
3. Канал систем вентиляции  должен быть обязательно заземлен. При эксплуатации образуется электричество статическое.
4. При планировании проекта и входящих элементов систем необходимо учесть аэродинамику. Она возникает внутри конструкции при движении воздуха.
5. Гибкие вентиляционные отводы не должны применяться на вертикальных двухэтажных участках.
6. Жесткие вентиляционные отводы  должны устанавливаться в подвальных, цокольных помещениях.
7. Если при установке была повреждена конструкция вентиляции, то ее нужно заменить новой. Это также относится и к теплоизоляции снаружи.
8. Если система вентиляции проходит сквозь конструкцию зданий, нужно обязательно использовать металлические переходники и гильзы.
9. При установке соединения, участки вентиляции должны иметь радиус поворота больше как минимум два диаметра. Иначе аэродинамические свойства канала понижаются.

Нормативные расстояния по отношению к строительным конструкциями инженерным коммуникациям

Наряду с правилами монтажа вентиляции есть ограничения, связанные с дистанцией инженерных и строительных строений. При них крепление воздуховодов вентиляции не допускается:

• между потолком и вентиляционной коммуникацией округлого типа – 100 мм, между стенами – 50мм;
• строение прямоугольных воздуховодов и колонны из железобетона должны быть на расстоянии:

– 100 мм при стороне вентиляции 400 мм;

– 200 мм при стороне вентиляционной системы от 400 до 800 мм;

– 400 мм при стороне вентиляции от 800 до 1500 мм.

• расстояния между коммуникациями и вентиляцией должно как минимум 250 мм;
• дистанция между кабелями электричества и вентиляцией должна составлять 300 мм;
• на дистанции не менее одного метра должны проходить строительные элементы и стыки систем вентиляции.

Способы крепления воздуховодов

Крепление вертикальных воздуховодов устанавливаются естественно по-разному. Горизонтальные системы круглого типа можно монтировать тремя способами. Методы их крепления выглядят так:

• с помощью хомута и шпильки происходит крепление воздуховодов к стене;
• благодаря перфоленте, хомут здесь не понадобится;
• при помощи хомута для крепления воздуховодов и перфоленты.



Прямоугольные системы монтируют с помощью деталей креплений воздуховодов:

• профиля z-образной формы и шпильки;
• L-образного профиля и шпильки;
• траверса и шпилька. Таким способом происходит крепление воздуховодов к потолку.



Крепеж для воздуховодов можно зафиксировать благодаря струбцине, анкеру и R, V-образного кронштейна.

При установке креплений для вытяжки, необходимо соблюдать расстояние благодаря нормативным, общепринятым стандартам.

Монтаж жесткого прямоугольного воздуховода

Для состыковки труб вентиляции друг с другом, с фитингами применяют разные соединительные приспособления. Самым популярным в данном вопросе считается фланцевый метод. Тут металлические уголки, шинорейки используются в качестве фланцев для пазов различного профиля. В форме угольника происходит их заделка.

На практике встречаются несколько способов:

1. Предмет необходимого сечения сначала изготавливают, а потом закрепляют при помощи сварки.
2. Распространенным считается вариант соединения частей канала благодаря антикоррозийным заклепкам. Они выглядят как специальные зажимы. На металлическую конструкцию в паз рейки шинной устанавливаются уголки жесткости с технологическими отверстиями для соединения болтами. Соединения между металлическими конструкциями герметизируют уплотнителем из резины от шести до восьми миллиметров. Можно использовать силиконовый уплотнитель. Если в вентиляционной системе будет теплый воздух, то в его конструкции применяется асбестовый картон.

Не везде благодаря болтам, шпилькам и гайкам достигается достаточная герметичность системы.

Если в устройстве структурной вентиляции давление не более 1000 Па, но размеры сторон конструкции велики, применяют зажимы в форме скобы:

• скоба более 900 мм при двадцати миллиметровых фланцах;
• скоба более 1100мм при тридцати миллиметровых.

При давлении более 1000 Па в системе необходимость в использовании скоб выглядит следующим образом:

• для 20-мм стыков используется от 700 мм;
• для 30-мм стыков применяется при ширине больше 900 мм.

На прямых участках конструкции, на стыках требуется меньше зажимов, чем на изогнутых и конусных поверхностях. После любого монтажа обязательно производите проверку.



Монтаж гибкого воздуховода

Монтировать гибкие системы намного проще жестких. Вытяжка над газовой плитой – пример установки. Различают три вида установки систем:

1. Герметизация. При данном виде соединительный стык системы герметизируют герметиком, и является не единственным способом в горизонтальном монтаже.
2. Резка. Гибкую вентиляционную трубу по данному варианту установки растягивают. Отмеряют нужную длину, и по витку отрезают необходимую часть.
3. Соединение. В данном случае воздуховод одевают на соединитель. Как минимум, на соединители должно быть пятисантиметровое присутствие части системы с одной стороны.

Установка гибкого отвода воздуха монтируется с учетом движения  воздуха в системе. Правильно установленная вентиляция уменьшает гул. Этого можно добиться, установив отлично вентиляцию, на котором указан стрелкой поток воздуха.

Монтаж изолированного воздуховода

Благодаря доступной цене востребованной является гибкая вентиляционная система с теплоизоляцией. При установке такой разновидности систем нужно учитывать несколько моментов:

1. Соединяя две части системы или подсоединения к оборудованию необходим точный замер. По нему будет производиться срез и подгон частей системы.
2. При одевании трубы на соединитель отжимается изоляционный материал для удобной работы с внутренней составляющей вентиляционного материала.

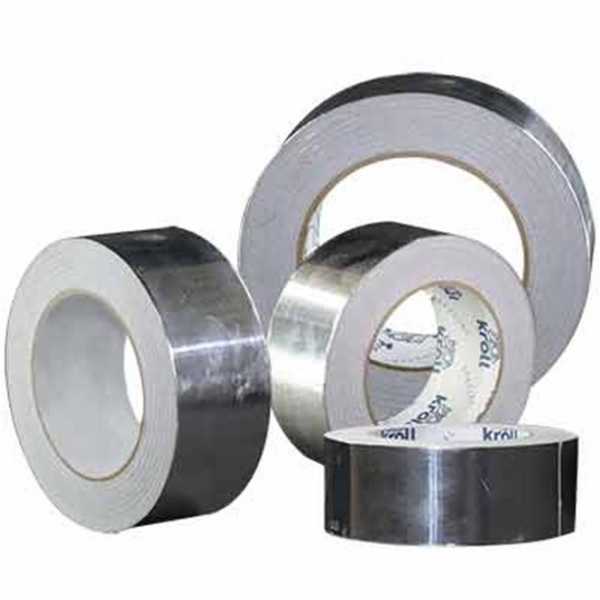

3. Стык внутренних частей системы соединяется алюминиевой клейкой лентой.
4. После герметизации внутренних частей изоляция возвращается на свое место и также соединяется алюминиевой клеевой полоской. Затем закрепляется хомутом из нейлона или металла.

ВАЖНО!

Соединение двух частей системы только хомутом, без алюминиевого скотча не дадут желаемого результата. В процессе использования кондиционера место соединения из-за конденсата намокнет и придёт в негодность.

Для того чтобы по каналу вентиляции не передавалась вибрация от вентилятора от его выходного патрубка монтируют прокладку против вибрации.

Понижение турбулентности понижается благодаря протяженности, которая должна быть в 1,5-2 диаметров патрубков на выходе.

Воздухозаборные приспособления, вентиляционную решетку, воздухораспределители монтируют тремя способами:

1. Используемые изделия устанавливаются внутри канала, благодаря различным переходникам-соединителям круглой и квадратной формы.
2. Гнущиеся трубы нужны для соединения. Первый конец фиксируется хомутом из нейлона на воздуховоде. Второй конец крепится на вентилятор дымоудаления так, чтобы поворот системы не был больше 90 градусов.
3. Чтобы распределить силу воздуха на составляющие вентиляции в основном канале делается отверстие. Затем устанавливается нужный переходник, связанный с решеткой распределения.

Техника безопасности при монтаже воздуховода

Каждая установка в строительстве должна руководствоваться нормативными документами. При монтаже вентиляции монтажники оборудования руководствуются ОСТ 36-108-83, который трактуется так «Монтаж систем кондиционирования воздуха и вентиляции». Требования безопасности». В указанном акте описаны «догмы» техники безопасности. Отражены показатели гигиены и санитарии. Также освещены требования к охране окружающей среды.

Данный документ обеспечивает безопасность всех членов команды, исполняющих свои должные обязанности при монтаже. В акте представлен большой список важных замечаний для осуществления трудовой деятельности на рабочей площадке:

• обеспечение сотрудника специальной одеждой, обувью и СИЗ;
• прописан график рабочего дня и время отдыха;
• состояние освещенности на участке работы;
• недопущение «зевак» в зону монтажа.

Техника безопасности не может обойтись без средств пожаротушения на участке установки оборудования. Обязательно на участке монтажа должны быть медикаменты первой необходимости для оказания пострадавшему помощи.

Согласно данному документу каждый участник бригады монтажников должен иметь допуск на объект. Допуск разрешается после инструктажа, касательно того или иного объекта. Освещаются вопросы безопасности и оказания первой медицинской помощи.

До того, как начнется установка вентиляционного оборудования, должен быть согласован план монтажа и наличие всех узлов и составляющих, необходимых для монтажа.

Наряду с этим нормативным документом специалисты установки также должны руководствоваться технологической картой монтажа воздуховодов. Наряду с вышеперечисленными моментами работы на объекте установщикам могут быть проведены дополнительные инструктажи, если этого требует производственная необходимость – работа на высоте, с лебедками и гидравлическими подъемниками. После данного инструктажа сотруднику вручается документ, удостоверяющий полученные знания, касательно работ в особых условиях.

Типы и виды воздуховодов

Для движения воздуха используют общепринятые системы вентиляции. Другими словами, это обычные трубы. Их различают по материалу производства, жесткости и по представленной форме.

Материал, из которого изготавливается канал-лист из металла. Их различают по характеристикам и применимы в разных ситуациях:

1. Тонкие листы 05-1,0мм подойдут для воздушных направлений с относительно холодным потоком до 80 градусов и не более 60% влажности. В таком случае подойдет холоднокатаная оцинкованная сталь.
2. Листы в диапазоне 1,5-2,0мм применимы для больших температурных потоков и показателей влажности. Здесь применимы листы из стали углеродистой и нержавейки.
3. В зданиях, где есть присутствие газов и паров применяют вентиляционные системы из металлопласта, алюминиевых соединений. Защитный слой конструкции обеспечит нужную защиту.
4. В быту применяются вентиляции из полипропилена, стеклоткани.

Жесткость – это показатель, помощью которого все воздуховоды различает на:

1. Гибкие, которые в свою очередь бывают каркасные и бескаркасные. Они представляют собой гофрированный рукав. Они применяются для коротких воздушных систем. Прекрасно заменяют угловые отводы. Они растягиваются и сжимаются много раз. Спираль из стали покрыта синтетическим материалом и алюминиевой лентой. Они не теряют свои свойства.
2. Полужесткие немного плотнее. В их основе лежит двухстороннее алюминиевое покрытие с прослойкой из минеральной ваты изнутри. Также присутствует проволочный каркас. К полужестким системам относится труба из штрипса алюминиевого. Ее растянуть можно будет только один раз. Она прекрасно подойдет в системах отведения дыма, выдерживает 700 градусов.
3. Жесткие вентиляционные каналы применимы в производственных помещениях. Они прочны и надежны. Бывают как спирально-навивными, так и прямошовными. Герметичность стыков обеспечивается на высшем уровне.

Формы вентиляций в основном монтируются округлых и квадратных типов. В иных случаях устанавливают плоские системы. Они применимы только из-за особенности помещений в доме. В практике можно встретить прямоугольные и овальные каналы. Система круглой формы по себестоимости дешевле квадратной. Она значительно легче и отличается своей гибкостью. Легкая установка, тихая работа и герметичность – выбор большинства заказчиков. Прямоугольные трубы используют для экономии пространства, в маленьких помещениях – удачный вариант.

Выбор воздуховода

Для того чтобы подобрать нужную систему вентиляции, необходимо обратиться к специалистам. Инженеры точно спроектируют будущее воздушное направление в канале, учитывая все факторы. Они примут оптимальное решение по вопросу диаметра воздуховода и материала, из которого будет вентиляция.

Жесткость

При проекте знаний производственного значения, общедомовой вентиляции строящейся многоэтажки применяют системы жесткого типа. К ним применим:

Нормативный документ	Название документа
ВСН 353-86	Проектирование и применение воздуховодов из унифицированных деталей
ТУ-36-736-93	Воздуховоды металлические

Материал

Если температура движения воздуха до 80 °С и влажность 60 % используют системы:

• из тонколистовой оцинкованной стали холоднокатаной, толщина которой 0,5-1,0мм;
• из горячекатаной тонколистовой стали, толщина которой 05-1,0мм.

Если уровень влажности и температуры выше отмеченных, то в этом случае используют каналы из нержавейки.

Если в воздухе присутствуют частицы газов, паров, то используют канал из металлопласта. В случае необходимости герметичность достигается согласно нормативному документу ТУ 36-736-93 по классу «Н» и по классу «В» по EVROVENT 2/2.

Изоляция и звукоизоляция воздуховода

Изоляция нужна для защиты системы от скапливания влаги, которая может образоваться в результате эксплуатации. Она преимущественно используется для защиты вентиляционных каналов на улице, в прохладных помещениях. Такой канал не  монтируют в домах и офисах, но применять можно иногда, при желании.

Звукоизоляция в основном применяется в офисных помещениях и для помещений в доме. Благодаря звукоизоляции не слышно шума потоков воздуха в жилых помещениях.

Расчет воздуховода

Для правильного расчете сечение воздуховода профессионалы оценивают длину системной магистрали. Просчитывают необходимый объем воздухообмена. Расчет сечения выглядит так:

S (площадь сечения вентиляции)=L(нужный объем воздухообмена)/3600*V(скорость движения в системе)

В формуле 3600 — фиксированная величина

Чтоб вычислить диаметр вентиляции, прибегают к следующему:

Размер воздуховода формы прямоугольника можно вычислить:

S=A*B, где А,В — ширина стен воздуховода.



Для установки выбираются трубы и короба, которые соответствуют и немного превосходят полученные данные.

Стандарты расходов воздуха указаны в таблице:



krepezhinfo.ru

Прокладка воздуховодов: практические рекомендации

Прокладка воздуховодов является одной из работ, которая сопровождает организацию воздушного отопления в здании или системы вентиляции. Все работы в данном случае проводятся в соответствии со строительными нормами и правилами (далее СНиП). Пособие 7.91 к СНиП 2.04.05-91 описывает системы прокладки воздуховодов в здании. Здесь же учитываются различные составляющие работ.

Схема вентиляции.

Для начала стоит поговорить о том, как организуется воздуховод в здании, в котором планируется воздушное отопление. В данном случае речь пойдет о небольшом собственном доме. Допустим, человек решил в нем сконструировать собственное воздушное отопление. Сегодня этот вид не является самым популярным в стране, однако он вполне имеет право на существование. Для человека, который хотя бы раз в жизни держал в руках дрель, сооружение собственного отопления не составит никакого труда.

Предварительные работы

Способ монтажа гибких воздуховодов.

Для начала стоит выполнить расчетные работы. Они будут так же, как и прокладка воздуховодов, производиться в соответствии со СНиП. После выполнения всех расчетов можно начать заниматься воздуховодами. Важно их правильно расположить по всему периметру здания. Не стоит разбрасываться прокладками для воздуховодов: они обеспечат достаточно хорошую герметизацию. По американской системе подача воздуха производится снизу. Данный вариант хорош для систем кондиционирования, а не отопления.

Разумеется, воздуховоды по СНиП в данном случае могут использоваться не просто как часть системы отопления, а как вентиляция в летний период. Все же в нашей стране по большей части преобладает холодное время года, поэтому отопление более уместно. Здесь систему следует немного видоизменить: на втором этаже подавать воздух нужно снизу, а вот на первом лучше сделать нижний приток. В этом случае происходит более эффективное прогревание помещения, а перегревание второго этажа исключается.

Сами воздуховоды, в соответствии со СНиП, лучше всего прятать под панелями сверху. Это позволит сохранить максимальное количество пространства. При этом сам потолок не окажется низко к полу. В доме по-прежнему будет комфортно. Каждый подающий воздуховод нужно оснащать дополнительной дроссельной заслонкой. Это позволяет производить регулировку подачи воздуха, если это становится необходимым. Иногда на конце длинного прямоугольного воздуховода организуется тупиковый участок. Здесь находится зона компенсации. Чаще всего его длина ограничивается 50 сантиметрами. Он необходим для выравнивания воздушных потоков по всей длине магистрали.

Вернуться к оглавлению

Особенности современных систем отопления

Диаметр гибкого воздуховода в мобильном кондиционере.

Современные системы отопления воздухом имеют достаточно сложное строение. Они содержат в своем составе не только заслонки, но и различного рода переходники. Нередко приходится производить монтаж с использованием труб как квадратного, так и круглого сечения. Прямоугольные варианты лучше смотрятся в интерьере здания. При этом они позволяют снижать поток воздуха без применения дополнительных средств. Разумеется, при желании можно применять и круглые решетки. Как уже отмечалось ранее, все зависит от того, какой тип воздуховода используется. При этом не стоит забывать о СНиП и пользоваться прокладками для воздуховодов.

Конструкция системы не ограничивается одними только подающими воздуховодами. Воздух оттуда нужно еще и забирать. Здесь включаются дополнительные элементы. Речь идет об организации обратных воздуховодов. Они также предусмотрены СНиП.

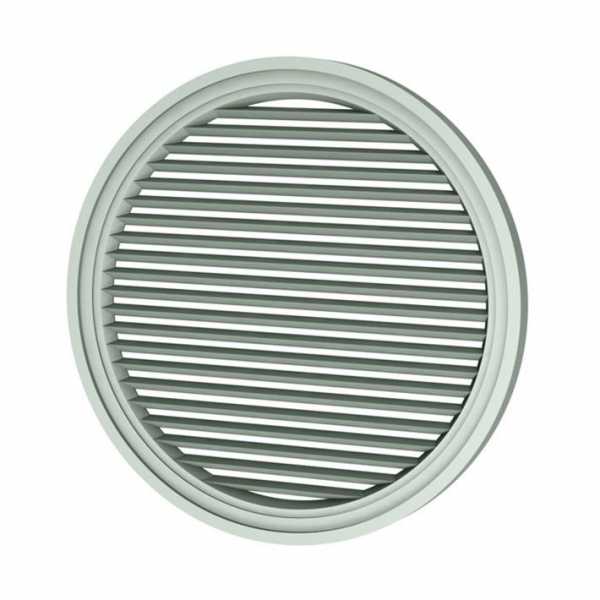

Для обратных воздуховодов можно использовать и круглые решетки.

Им требуется минимум пространства. Причем данный ход позволяет в значительной степени снизить стоимость всей системы. Для создания дополнительной вентиляции и забора воздуха с улицы можно применять отдельный воздуховод. Его геометрические размеры будут зависеть от размеров всей конструкции в целом.

Вернуться к оглавлению

Необходимые комплектующие

Отвод тепла через гибкий воздуховод.

Сегодня купить воздуховоды достаточно сложно, однако существуют специальные фирмы, которые занимаются их изготовлением и распространением. Остальные запасные части, такие как заслонки, переходники и решетки, утеплители, самоклеящиеся и фольгированные ленты, саморезы, можно приобрести практически в любом специализированном магазине. Утеплитель необходим для того, чтобы защитить воздуховоды от избыточной влажности, и применяется он только в том случае, если они будет дополнительно использоваться для вентиляции воздуха.

Стоит сразу отметить тот факт, что гибкие варианты конструкции сами по себе являются хорошими утеплителями. А вот жесткие стальные воздуховоды таким свойством не обладают. Правила пожарной безопасности уделяют особое внимание тому, что элементы конструкции не должны возгораться при повышении температуры.

Жесткие воздуховоды можно заказать на специальном заводе. Здесь они делаются в кратчайший срок. В соответствии со СНиП, их обязательно нужно дополнительно утеплить. Для этого используется самоклеящаяся лента и фольгированный утеплитель. Его толщина должна составлять не менее 5 мм. Вспененный полиэтилен также может выступать в качестве защитного слоя.

Вернуться к оглавлению

Магистральные воздуховоды

Схема магистрального воздуховода.

Работа всегда начинается с прокладки воздуховодов. Так будет намного проще сориентироваться при монтаже гибких составляющих системы. Если возникает такая необходимость, то все составляющие системы могут укладываться в противоположном порядке. Это требует предельной внимательности от работника, который занимается данной процедурой.

Каркасом для магистральных воздуховодов могут служить ПВХ-профили. При этом все угловые элементы могут крепиться изнутри с помощью специального клея-герметика. Также внутри они дополнительно проклеиваются специальной клеящейся лентой. Снаружи можно использовать степлер. Далее производится крепление теплоизоляции. Как уже отмечалось ранее, для этих целей можно использовать вспененный полиэтилен. Однако стоит помнить о том, что его толщина не должна быть менее 10 мм. Для надежности крепления изнутри можно все проклеить фольгированным алюминиевым скотчем.

На этапе сборки, в соответствии со СНиП, обязательно нужно проделать в магистральных воздуховодах отверстия, которые будут использоваться впоследствии для крепления гибких элементов конструкции. Что касается монтажа утеплителя, то здесь все достаточно просто. Врезки крепятся с помощью специальной клеящейся ленты. Можно для дополнительной фиксации использовать и саморезы. Однако стоит помнить о том, что слишком нагружать воздуховод нежелательно. При использовании соединения «алюминий к алюминию» конструкция становится намного прочнее.

Поэтапная схема прокладки воздуховодов в доме.

У воздуховода остается открытый конец. Именно через него и производится крепление магистрали к нагревательному устройству. Если речь идет об установке на кондиционер, то сначала нужно смонтировать его внутренний блок. После этого устанавливается крепление. Все места крепления обматываются алюминиевым скотчем и дополнительно промазываются слоем клея-герметика. В том случае если магистраль выполняется из жести, необходимо дополнительно воздуховоды закрепить на стене. В этом случае вес конструкции попросту становится тяжелее. Это предусматривает и соответствующие СНиП.

Обратные жесткие воздуховоды обязательно нужно прикрепить к коллектору. Делается это посредством скотча и клея-герметика. Стоит тщательно промазывать места соединения, чтобы не было никаких утечек. Это касается как отопительных систем, так и систем вентилирования.

Когда воздуховод делается из вспененного полиэтилена, можно заметить, что он собирается достаточно долго. Именно поэтому куда проще произвести заказ уже готовых воздуховодов из оцинкованной стали. Многие современные заводы по выпуску систем кондиционирования предоставляют такую возможность. Разумеется, стоимость конструкции в этом случае возрастает, но при этом она становится намного надежнее. К тому же на монтаж тратится достаточно много времени. Если человек самостоятельно сможет наладить производство заготовок из вспененного полиэтилена, то это может оказаться вполне продуктивно и быстро. В общем, здесь все зависит от конкретного желания и возможностей человека. СНиП позволяют использовать самые разнообразные материалы.

Вернуться к оглавлению

Монтаж гибких воздуховодов

Схемы установки гибких воздуховодов с угловым держателем.

Разумеется, монтаж на этом не заканчивается. Еще необходимо на крупные магистральные воздуховоды установить крепление гибких. Если в доме присутствуют каркасные потолки, то здесь с установкой никаких проблем возникать не должно. Более тонкие гибкие воздуховоды располагаются между двумя слоями потолка. Для их вывода на второй этаж требуется сделать всего несколько отверстий в конструкции. Эта работа потребует немного времени. Разумеется, это касается только тех людей, которые хотя бы раз в жизни держали ножовку или электрический лобзик в руках. Все выпиливание производится в несколько простых шагов. Каждый элемент конструкции выводится на второй этаж.

Для крепления гибких воздуховодов к жестким следует использовать специальный алюминиевый скотч. Лучше всего, если он будет армированным. Это придаст конструкции дополнительную прочность и надежность. При соединении конструктивов между собой стоит учитывать, что герметичным является внешний рукав, а внутренний выполняет роль силового. При монтаже обязательно нужно учитывать строение обеих составных частей конструкции. Внутренняя часть должна монтироваться в натяг. Только так можно создать достаточно большое сопротивление воздуху, протекающему через него.

Замерные эскизы воздуховодов: а — составляемые замерщиком до производства замеров, б — передаваемые замерщиком на завод (ЦЗМ).

В данной конструкции речь идет об использовании не простых вентиляторов для подачи воздуха, а высокоскоростных, которые распространяют немецкие компании. Они достаточно надежны, поэтому позволяют проталкивать воздух практически везде, несмотря на большое сопротивление. Разумеется, на это не нужно рассчитывать. Лучше сделать правильный монтаж. Тем более что для подобного решения необходимо просто-напросто сделать внутренний рукав в натяг. Для этого не понадобится каких-то сверхъестественных усилий. Достаточно приложить силу одного человека.

Воздуховоды занимают зачастую достаточно большое пространство. Для их монтажа можно использовать самые разнообразные полости в помещении. К примеру, подойдет каркасный дом. Частично воздуховоды можно расположить в полостях стен. Подобное размещение позволяет не только облегчить работу, но и дает возможность сэкономить.

После того как все основные работы будут завершены, необходимо дополнительно выполнить пусковые и наладочные работы оборудования. Эта мера является необходимой. Кстати, здесь лучше ничего не делать самостоятельно. Пробный запуск производится в присутствии профессионалов. Делается это для того, чтобы все прошло предельно безопасно. Только в этом случае СНиП гарантируют качественное введение оборудования в эксплуатацию.

Вернуться к оглавлению

Некоторые нюансы и пункты СНиП

Эффективная шумоизоляция воздуховодов.

Сегодня именно CНиП регламентируют правильное проведение работ по обустройству воздуховодов. Пособие 7.91 к СНиП 2.0 позволяет создавать системы на основе данных, которые в нем указаны. Только в соответствии с ними вся работа будет проведена правильно, а в итоге получится ожидаемый результат. Данное пособие предназначено для специалистов, которые работают с системами вентиляции, кондиционирования и отопления. Разумеется, пособие могут использовать и любители, которые решили соорудить в доме подобные конструкции самостоятельно. Об основных пунктах данного приложения к СНиП стоит поговорить более подробно.

Здесь обязательно должны приниматься соответствующие меры по защите здания от проникновения огня. Все это закладывается в техническую документацию проекта.

К мерам и средствам защиты от распространения огня относится:

• размещение всех воздуховодов и сопутствующих систем в пределах одного пожарозащищенного участка здания;
• ограничения по соединению в общую систем воздуховодов, которые имеют различную степень пожаробезопасности и взрывоопасности;
• применение огнестойких материалов при проектировании систем кондиционирования, отопления и вентиляции;
• применение специальной системы клапанов, которые при необходимости можно будет перекрывать для ограничения распространения огня по воздуховодам.

Существует несколько основных систем размещения воздуховодов и сопутствующего оборудования. Если воздушные затворы на ответвлениях располагаются за коллектором, то они имеют пониженную степень пожарной безопасности. Однако это вовсе не означает, что их нельзя использовать на практике. Они достаточно широко распространены ввиду своей простоты.

Вернуться к оглавлению

Практические рекомендации

Скобы монтажные для воздуховодов.

Все современные воздуховоды могут прокладываться в соответствии со СНиП в помещении. Они могут монтироваться как непосредственно в жилых пространствах, так и в коридорах. Все зависит напрямую от того, какая система была выбрана для данного конкретного помещения. При этом их можно прятать под самую разнообразную обшивку. СНиП подразумевают и такие решения. Однако в этом случае обязательно нужно соблюдать меры безопасности. Никогда не стоит располагать воздуховоды рядом с легковоспламеняющимися предметами и жидкостями. Это может привести к печальным последствиям. Данное приложение к СНиП регламентирует многие сферы использования и монтажа воздуховодов. В зависимости от того, какую степень безопасности имеет помещение, воздуховоды могут в нем располагаться самым разнообразным способом. Это позволяет сделать систему более надежной и рабочей практически в любых условиях. Если не придерживаться настоящих правил при проектировании, то можно попросту получить нерабочую конструкцию. К тому же правила по пожарной безопасности не будут соблюдаться, а это недопустимо.

Если речь идет об организации системы вентиляции в лабораторном помещении, то здесь обязательно нужно ориентироваться на соответствующие пункты СНиП.

Данный СНиП описывает не только правила конструирования систем вентиляции, отопления и кондиционирования, но и содержит список необходимого оборудования, которое может использоваться в процессе создания проекта. Это очень важно. Особенно это касается тех людей, которые впервые в своей жизни решили заняться столь сложным делом.

СНиП поможет ориентироваться в терминах и понятиях всех составных частей вентиляционной системы. Изучив СНиП, можно без особых проблем производить монтаж устройств даже на самом профессиональном уровне. Это обязательно нужно учитывать в работе. Данная информация может пригодиться даже новичкам, так как позволит на равных общаться с профессиональными монтажниками. Это поможет четко контролировать весь процесс совершаемых работ.

Вернуться к оглавлению

Дополнительные моменты

Неперфорированные воздуховоды.

Что касается структурных и функциональных систем, которые используются для создания вентиляции, кондиционирования и отопления, то их здесь тоже представлено огромное количество. Данный СНиП содержит все самые распространенные системы организации воздуховодов. Благодаря этому каждый может ознакомиться с возможными методами организации отопления, вентиляции и кондиционирования у себя дома. Это пособие поможет выбрать из огромного разнообразия тот вариант, который действительно необходим человеку для данного помещения. Причем неважно, о чем идет речь. Это может быть обыкновенная квартира, офис или производство. Выбор конкретного варианта напрямую зависит от множества факторов. Только способность правильно читать схемы и понимать их позволяет каждому разобраться во всех тонкостях данной работы.

Итак, каждый человек на основе вышепредставленных данных теперь может сделать выводы по поводу того, как ему лучше организовать ту или иную конструкцию у себя дома. Сам процесс монтажа достаточно прост. Здесь нужно обзавестись всеми самыми необходимыми инструментами и материалами, а после этого приступать к работе. На практике подобное дело занимает несколько дней. Разумеется, некоторые специалисты могут произвести монтаж и за один день.

СНиП, который был представлен выше, обязательно поможет каждому разобраться во всех тонкостях организации системы вентиляции в доме или офисе. Здесь изложены подробные правила по технике безопасности. Благодаря им можно создавать качественные агрегаты, которые помогут настроить работу системы вентиляции, кондиционирования или отопления на совершенно новый уровень.

1poclimaty.ru

Монтаж воздуховодов и вентиляционных труб

ГК Эколайф профессионально выполняет монтаж воздуховодов с учетом требований производителей оборудования и комплектующих, действующих нормативных документов и техники безопасности. Заказав у нас монтаж воздуховодов под ключ, вы можете быть уверены в отличном результате!

Содержание:
1. Монтаж оцинкованных воздуховодов
2. Монтаж гибкого воздуховода
3. Правила монтажа воздуховодов

Договор на монтаж систем вентиляции

Наша компания работает с юридическими и физическими лицами. Мы заключаем договор на монтаж воздуховодов, который является документом, четко определяющим стоимость и сроки выполнения работ. Заранее обговоренные условия снижают риски для обеих сторон, а также обеспечивают выгоду сделки для продавца и покупателя.
Подписание актов выполненных работ и приема-передачи оборудования означает успешное окончание работ. Мы предоставляем полный пакет документов, в том числе накладные, акты, счета-фактуры и кассовые чеки при оплате наличными, акты пуско-наладки, параметры настройки системы.
После выполнения работ мы продолжаем с вами работать, в качестве консультанта и сервисной организации.

Стоимость монтажа воздуховодов вы можете посмотреть а нашем Прайсе.

Монтаж воздуховодов – один из этапов монтажа систем вентиляции. На этом этапе выполняется монтаж (подвешивание) системы воздухораспределения – каналов, по которым воздух поступает в помещения и удаляется из них.

Таким образом, установка вентиляции заключается не только в монтаже вентиляционного оборудования, но и в монтаже воздуховодов.
Монтаж воздуховодов осуществляется в соответствии с действующими нормами и правилами производства работ и выполняется силами специально обученных монтажных бригад.
Перед монтажом воздуховодов выполняется разметка трасс и отверстий для крепления воздуховодов. В зависимости от типа воздуховодов используются различные узлы крепления. Монтаж воздуховодов вытяжки ничем не отличается от монтажа воздуховодов притока.
Воздуховоды вентиляции подразделяются на гибкие и жесткие, круглые и прямоугольные.

Монтаж оцинкованных воздуховодов

При монтаже прямоугольных воздуховодов из оцинкованной стали используются траверсы – прямой жесткий профиль, горизонтально подвешиваемый на шпильках.

Монтаж оцинкованных воздуховодов – наиболее распространенная операция, выполняемая в ходе монтажа систем вентиляции. Воздуховоды из оцинкованной стали представляют собой жесткие воздуховоды определенной длины (как правило, 2 или 3 метра).
В зависимости от сечения оцинкованные воздуховоды могут быть круглыми или прямоугольными. В некоторых случаях монтаж круглого воздуховода отличается от монтажа прямоугольного воздуховода. Так, монтаж круглых воздуховодов зачастую осуществляется при помощи хомутов, которые при помощи шпилек подвешиваются к потолку.
При монтаже прямоугольных воздуховодов из оцинкованной стали используются так называемые траверсы – прямой жесткий профиль, горизонтально подвешиваемый на шпильках. При помощи гаек регулируется высота подвеса траверсы. Далее воздуховод кладется сверху на траверсу.
В любом случае, между воздуховодом и опорой, будь то хомут или траверса, прокладывается резиновая вставка, гасящая вибрации воздуховода.

Монтаж гибкого воздуховода

Гибкие воздуховоды, как правило, используются короткой длины – не более 10 метров. При этом участки гибкий воздуховодов длиной не более 5 метров могут быть смонтированы без промежуточных опор – с одной стороны они крепятся к жесткому воздуховоду или к вентиляционному оборудованию. С другой стороны, они крепятся к адаптеру решетки или диффузора.
Если же при монтаже гибкого воздуховода возникает значительный прогиб, выполняются промежуточные опоры. Для правильного монтажа гибких воздуховодов необходимо использовать крепежные хомуты. Желательно использовать специальные облегченные хомуты на основе широкой перфорированной металлической ленты. Использование специальных хомутов позволяет избежать пережима воздуховода и продлит срок его службы.
Кроме того, при монтаже гибких воздуховодов используются дополнительные специальные изделия – поворотные кольца, соединительные муфты или соединительные стаканы, переходные и соединительные патрубки, соединительные кольца. Использование всех этих изделий вызвано в первую очередь высокой опасностью повреждения воздуховода на поворотах и в местах стыка.
При монтаже гибких воздуховодов следует строго соблюдать нормированные радиусы изгиба воздуховода и не перегибать воздуховод для достижения резких поворотов воздушного потока. Специалистам Группы Компаний «Эколайф» часто приходится сталкиваться именно с этой проблемой, когда система вентиляции плохо работает ввиду пережатых и неправильно смонтированных гибких воздуховодов. В результате этого расход воздуха в помещении существенно занижается, а эффективность работы вентиляции резко падает.

Правила монтажа воздуховодов

Правила монтажа воздуховодов устанавливаются как производителем воздуховодов, так и нормативными документами на монтаж систем вентиляции и кондиционирования, действующими на территории России. Среди них можно выделить СП 60.13330 «Отопление вентиляция и кондиционирование» и СП 73.13330.2012 «Внутренние санитарно-технические системы зданий».

---

---

К НАЧАЛУ СТРАНИЦЫ

vnt24.ru

ООО МПП «КРАвтИС» — Монтаж воздуховодов и вентиляционных труб

Монтаж воздуховодов – один из этапов монтажа систем вентиляции. На этом этапе выполняется монтаж (подвешивание) системы воздухораспределения – каналов, по которым воздух поступает в помещения и удаляется из них.

Таким образом, установка вентиляции заключается не только в монтаже вентиляционного оборудования, но и в монтаже воздуховодов.

Монтаж воздуховодов осуществляется в соответствии с действующими нормами и правилами производства работ и выполняется силами специально обученных монтажных бригад.

Перед монтажом воздуховодов выполняется разметка трасс и отверстий для крепления воздуховодов. В зависимости от типа воздуховодов используются различные узлы крепления. Монтаж воздуховодов вытяжки ничем не отличается от монтажа воздуховодов притока.

Воздуховоды вентиляции подразделяются на гибкие и жесткие, круглые и прямоугольные.

Стоимость монтажа воздуховодов вы можете посмотреть а нашем ПРАЙСЕ.

Монтаж оцинкованных воздуховодов

Монтаж оцинкованных воздуховодов – наиболее распространенная операция, выполняемая в ходе монтажа систем вентиляции. Воздуховоды из оцинкованной стали представляют собой жесткие воздуховоды определенной длины (как правило, 2 или 3 метра).

В зависимости от сечения оцинкованные воздуховоды могут быть круглыми или прямоугольными. В некоторых случаях монтаж круглого воздуховода отличается от монтажа прямоугольного воздуховода. Так, монтаж круглых воздуховодов зачастую осуществляется при помощи хомутов, которые при помощи шпилек подвешиваются к потолку. При монтаже прямоугольных воздуховодов из оцинкованной стали используются так называемые траверсы – прямой жесткий профиль, горизонтально подвешиваемый на шпильках. При помощи гаек регулируется высота подвеса траверсы. Далее воздуховод кладется сверху на траверсу.

В любом случае, между воздуховодом и опорой, будь то хомут или траверса, прокладывается резиновая вставка, гасящая вибрации воздуховода.

Монтаж гибкого воздуховода

Гибкие воздуховоды, как правило, используются короткой длины – не более 10 метров. При этом участки гибкий воздуховодов длиной не более 5 метров могут быть смонтированы без промежуточных опор – с одной стороны они крепятся к жесткому воздуховоду или к вентиляционному оборудованию. С другой стороны, они крепятся к адаптеру решетки или диффузора.

Если же при монтаже гибкого воздуховода возникает значительный прогиб, выполняются промежуточные опоры. Для правильного монтажа гибких воздуховодов необходимо использовать крепежные хомуты. Желательно использовать специальные облегченные хомуты на основе широкой перфорированной металлической ленты. Использование специальных хомутов позволяет избежать пережима воздуховода и продлит срок его службы. Кроме того, при монтаже гибких воздуховодов используются дополнительные специальные изделия – поворотные кольца, соединительные муфты или соединительные стаканы, переходные и соединительные патрубки, соединительные кольца. Использование всех этих изделий вызвано в первую очередь высокой опасностью повреждения воздуховода на поворотах и в местах стыка.

При монтаже гибких воздуховодов следует строго соблюдать нормированные радиусы изгиба воздуховода и не перегибать воздуховод для достижения резких поворотов воздушного потока. Нам часто приходится сталкиваться именно с этой проблемой, когда система вентиляции плохо работает ввиду пережатых и неправильно смонтированных гибких воздуховодов. В результате этого расход воздуха в помещении существенно занижается, а эффективность работы вентиляции резко падает.

Правила монтажа воздуховодов

Правила монтажа воздуховодов устанавливаются как производителем воздуховодов, так и нормативными документами на монтаж систем вентиляции и кондиционирования, действующими на территории России. Среди них можно выделить СП 60.13330 «Отопление вентиляция и кондиционирование» и СП 73.13330.2012 «Внутренние санитарно-технические системы зданий».

Еще записи по теме

druid.su

Монтаж вентиляционных труб своими руками (фото)

Качественный монтаж вентиляционных труб включает в себя их надежное закрепление в помещении любого предназначения. Чтобы все правильно установить следует пользоваться заранее сделанными расчетами и схемами, позволяющими точно определить, где и как будет закреплена та или иная часть воздушной магистрали.

Конечно, лучше всего обратиться за помощью к профессионалам, особенно если это промышленная вентиляция, на большом объекте. Но если речь идет о помещении средних или малых размеров, то все можно сделать самостоятельно. И да, монтировать вентиляционные трубы нужно до косметического ремонта, чтобы была возможность спрятать их, и сам процесс монтажа будет намного проще.

Этапы установки воздуховодов

Вентиляционная схема

Монтаж труб вентиляции начинается с создания вентиляционной схемы. Она составляется после предварительного осмотра объекта. Место для расположения воздуховодов выбирается исходя из строительного плана здания. Зная то, где находятся окна, двери и их количество, лифтовые шахты и прочее, можно начинать расчеты. В готовый проект вентиляции будет входить весь перечень составляющих. Основная часть – это воздуховоды. Тут нужно выбрать материал. Затем составляется план монтажа распределительных корпусов и то, как вентиляционные трубы будут к ним подведены.

Монтаж воздуховодов, пусконаладочные работы

Если речь идет о монтаже промышленной вентиляции, то здесь воздуховоды начинают устанавливать с верхней части здания, и постепенно опускаясь на нижние уровни, где будет располагаться станция. Используя специальные крепления, воздуховоды крепятся к потолку, тем самым образуя вентиляционную сеть. Между собой они могут стыковаться фланцевым и бесфланцевым способом. Вытяжные каналы ведутся в верхнюю часть здания, где с помощью спецоборудования отработанный воздух выводится из помещения.

Фланец

После того как сеть воздушных каналов и все необходимое вентиляционное оборудование будет установлено, делают первый запуск. Он необходим, чтобы выявить нарушения герметичности узлов и соединений. Если в ходе процесса тестирования были найдены неполадки, ремонтно-монтажная группа их оперативно исправляет. В конце составляется акт проверки, в который вносятся все полученные результаты.

Особенности самостоятельной установки гибких воздуховодов

Самым важным моментом в монтаже вентиляционных каналов является их стыковка между собой и другими элементами системы вентилирования. То, насколько надежно будут сделаны соединения и будет влиять на работу и надежность вентиляции.

Если вы делаете канальную систему вентилирования, то лучше всего использовать гибкие воздуховоды. С ними проще работать и можно избежать покупки некоторых деталей. Но, все равно никак не избежать соединения с другими деталями вентиляции, для этого используются соединительно-монтажные элементы. В некоторых случаях нужда в них отпадает, например, они не нужны при стыковке с вентиляционными решетками и вентиляторами.

Решетка

Основные рабочие инструменты:

• Нож;
• Монтажная лента;
• Метр;
• Фигурная и простая отвертка;
• Затяжные хомуты;
• Маркер;
• Плоскогубцы;
• Кусачки;
• Защитные перчатки.

Этого комплекта инструментов будет достаточно, чтобы выполнить все монтажные работы.

Основные правила установки вентиляционных труб

Чтобы в дальнейшем избежать потерь давления воздуха в каналах, гибкий вентиляционный канал максимально растягивают. Избегайте ненужных прогибов и провисов. Никак не избежать поворотов трассы, они делаются максимально плавными. Это поможет избежать потери давления внутри системы. Рекомендуется делать радиус поворота не менее чем два диаметра воздуховода.

Также следует обязательно сделать заземление воздуховода. Появление статического электричества — это обычное явление, если по каналу будет проходить воздух с органическими примесями. В местах где канал будет проходить через конструкцию здания, нужно использовать переходники и другие элементы. С воздушными трубами следует работать аккуратно, чтобы не повредить их.

Гибкий вентиляционный канал

Подготавливаем вентканалы к монтажу

Сперва нужно сделать расчет длины вентканалов так, чтобы в результате их закрепления не появились прогибы. Затем можно начинать резать. Для этого они растягиваются до максимальной длины, затем маркером наносятся метки.

Если используются неизолированные воздуховоды, то здесь все достаточно просто: нужно ножом или ножницами разрезать его вдоль спирали. Проволока перекусывается кусачками.

В случае с изолированными трубами, сначала, используя ножницы, разрезается наружный рукав. Обязательно оденьте защитные перчатки. Все остальное так же, как и с неизолированными воздуховодами

Закрепление с конечными и другими элементами

Если используются конечные элементы, то установка будет выглядеть следующим образом.

Сначала труба соединяется с фланцем решетки и так далее. Затем с помощью хомута она закрепляется. Тут важно, чтобы хомут не деформировал трубу.

Важно, чтобы при соединении частей учитывалось направление, уда движутся воздушные массы.

Стыковка гибких воздуховодов

Если будут использоваться соединительно-монтажные элементы, последовательность будет следующей:

Вентиляционная труба стыкуется с соединительно-монтажным элементом, главное, соблюдать направление движения воздушных масс. Если соединение не герметично, используется монтажная лента.

Канал закрепляется с помощью хомута.

Монтаж неизолированной и изолированной венттруб

Начнем с первого типа. Воздуховод надевается на патрубок, не менее чем на 5 см. Обязательно нужно соблюдать направление спирали. Если есть необходимость, то места стыковки герметизируют монтажной лентой. Закрепите канал хомутами.

Во втором случае все происходит подобно первому случаю. Нужно также надеть трубу на патрубок, не менее чем на 5 см. Для улучшения герметизации, оттяните изоляционное покрытие (оденьте перчатки) и оберните место стыковки монтажной лентой. Также, используя хомуты, канал крепится к потолку или стене. Далее, изоляционное покрытие натягивается обратно, используя монтажную ленту, место стыковки обклеивается в два слоя.

Монтажная лента

Правильное расположение точек подвески

Чтобы избежать лишних потерь давления в каналах, следует минимизировать провисание, между двумя точками, максимальное значение 50 мм.

Расстояния между ближайшими точками подвеса принимается в диапазоне от 1.5 до 3 метров. Если воздуховод монтируется над потолочными конструкциями, то расстояние между крепления будет равно 1 метру. Если канал крепится вертикально, то от одного крепежного хомута до другого принимается расстояние от 1 до 1,8 метра.

Основные рекомендации

• Гибкие воздуховоды не рекомендуют устанавливать, когда вертикальный стояк более 6 метров;
• Если вентиляция подразумевает отопление, то сначала ознакомьтесь с техническими характеристиками труб;
• Гибкие воздуховоды не предназначены для установки в грунте;
• Если они устанавливаются снаружи, то следует использовать предназначенные для этого воздуховоды;
• Если вблизи с каналом есть источник тепла, то следует придерживаться минимального расстояния до него.

Монтаж воздуховодов для вытяжки на кухне

provozdyx.ru

Монтаж воздуховодов. Выезд специалистов на объект

Монтаж круглых воздуховодов

При проведении монтажа гибких воздуховодов сам воздуховод необходимо растянуть. В сжатом воздуховоде могут возникнуть потери давления. Не следует использовать больше воздуховодов, чем требуется. Для патрубков используется воздуховод длиной 1-1,5метра.

Если нужен воздуховод большой длины, то он должен правильно крепиться спомощью специальных хомутов. Проходы через стены обязательно нужно крепить металлическими гильзами или переходниками. Проводя монтаж воздуховодов, необходимо обращать внимание на возможные повреждения элементов и деталей.

Неисправный воздуховод сразу необходимо менять на новый. Также подлежит срочной замене неисправное покрытие теплоизолированных воздуховодов снаружи. Следует учитывать направление движения воздушных потоков в воздуховоде, на коробке воздуховода направление движения воздуха указывается стрелкой, а на самом воздуховоде ставятся цветные метки.

Наша компания располагает всеми возможностями для установки и монтажа воздуховодов любых размеров. Вы можете ознакомиться с примерами наших работ по монтажу воздуховодов и при необходимости вызвать замерщика на Ваш объект.

Заказать монтаж воздуховодов

Монтаж гибких воздуховодов

Фасонные части для круглого воздуховода часто выпускаются с запрессованными уплотнительными прокладками из каучука. Такие уплотнители упрощают монтаж круглых воздуховодов и увеличивают их воздухонепроницаемость. Круглый воздуховод более дешевый как в изготовлении, так и в монтаже. Он меньше по размеру и площадь круглого сечения меньше, чем у прямоугольного воздуховода. Изготовление круглых воздуховодов полностью автоматизировано.

Воздуховод круглого сечения по весу и размерам уступает прямоугольному воздуховоду. У круглого воздуховода нет выступов, поэтому его размещение требует меньше пространства, что становится актуальным, если воздуховод монтируется многорядным.

Монтаж прямоугольных воздуховодов

В прямоугольном воздуховоде соединение деталей не так герметично, как в круглом, поэтому на стыках секций возникает утечка воздуха. Недостаток прямоугольного воздуховода – неравномерное распределение воздуха. Внутри труб воздуховода прямоугольного сечения постоянно возникают турбулентные зоны, появляются шумы, а это ограничивает давление воздуха и скорость движения воздушного потока в воздуховоде.

По стоимости монтаж прямоугольных воздуховодов обойдется дороже монтажа гибкого воздуховода с круглым сечением. Разница в цене доходит до 35 %, и этот разбег поясняется тем, что прямоугольная конструкция имеет больший вес и размеры. Изготовление прямоугольных воздуховодов не регламентировано ГОСТом, поэтому воздуховоды прямоугольного сечения нельзя купить прямо со склада – их изготавливают только по индивидуальному заказу.

Монтаж воздуховодов дымоудаления

Согласно СНиП 2.04.05-91 монтаж воздуховодов дымоудаления проводится для:

• Коридоров жилых и общественных зданий.
• Коридоров производственных, общественных и административно-бытовых зданий высотой более 26,5 метров,
• Коридоров длиной 15 метров и более, без естественного освещения, и в коридорах зданий с количеством этажей два и больше.
• В помещении с рабочими местами без естественного освещения или с естественным освещением, но не имеющих механизмов для открывания верхней части окна.
• В помещении, которое не имеет естественного освещения, если в нем присутствуют люди, и в помещениях площадью больше 55 м², которые служат для хранения ГСМ.
• В помещениях площадью больше 200 м².

При монтаже изолированногогибкого воздуховода принимается во внимание большее количество факторов, связанныхс обслуживанием воздуховода. Часто есть разница между тепло- извукоизолированным воздуховодом.

Как проводить монтаж гибких воздуховодов?

• Отрезок воздуховода необходимо правильноотрезать.
• Надеть воздуховод на патрубок на глубину 50 мм ссоблюдением направления движения воздуха по спирали.
• Отжать изоляционное покрытие и загерметизироватьсоединение алюминиевой лентой.
• Надеть изоляционное покрытие обратно.
• Прикрепите наружную оболочку к внутреннемувоздуховоду с помощью алюминиевой ленты, обернув ее вокруг воздуховода покрайней мере два раза.
• Концы воздуховода тоже должны бытьзагерметизироваными.
• Наружная оболочка и внутренний воздуховод скрепляютсяхомутами (металлическими или нейлоновыми).

Одна из ошибок монтажа — фиксация изоляции хомутом без скрепления лентой. Такое соединение не будет воздухонепроницаемым, в этом месте может собираться влага. Еще одна ошибка — монтаж воздуховода без учета спиралевидного направления воздуха. Может появиться шум, а ускоренный износ воздуховода гарантирован.

Монтаж пластиковыхвоздуховодов

Для установки вентиляционной системы, которая имеет в составе пластиковую трубу, на выходе системы устанавливают трубу из металла диаметром 160 мм. Эта труба снабжается отводами для трубопровода. Дальнейший монтаж пластиковых воздуховодов заключается в установке нагнетающих или всасывающих вентиляторов, обеспечивающих принудительное движение воздуха. Трубы диаметром 225 мм используются в нестандартных случаях, так как могут возникать инженерные неувязки. Пластиковые вентиляционные трубы сегодня предпочитают не потому, что это модно, а потому, что монтаж пластикового воздуховода привлекателен практически по всем эксплуатационным характеристикам.



  Телефон:   (495) 783-87-60 —  многоканальный

  E-mail:



mosregionvent.ru
