Как устанавливается ветровая планка для металлочерепицы

Предназначение ветровой планки заключается в протекторной функции – она защищает обрешетку от попадания влаги, дополнительно нивелируя нагрузку ветра, за что и получила свое название в простонародье.

Характеристики и классификация

Во время устройства крыши с металлическими кровельными листами устанавливаются планки:

Все эти элементы продлевают период эксплуатации крыши, улучшая ее свойства.

Типирование весьма обобщенное, так как элементы всего лишь схожи по назначению, но отличаются по виду кровельного покрытия функциональных особенностей.

Различают такие типы:

Все вышеперечисленные элементы сильно отличаются друг от друга, но имеют одно общее свойство – защита.

Торцевая, или, как ее еще называют, ветровая планка для металлочерепицы, производится по технологии идентичной металлочерепичным листам. Крепятся эти элементы на скатах с торцевой стороны.

Толщина изделия составляет около 0,5 мм, что делает, на первый взгляд, планку весьма хрупкой, но на самом деле она достаточно крепкая, чтобы долго прослужить, неизменно выполняя свои прямые функции.

Все планки ветровые производятся из оцинкованной стали. Полосы металла в обязательном порядке покрываются особыми полимерами, которые весьма стойки к воздействию различных агрессивных сред.

У данной планки достаточно много названий, из-за ее расположения и основного предназначения: ветровая, торцевая, фронтонная.

Торцевые планки существуют уже очень давно, просто раньше, в зависимости от многих факторов, они изготавливались из:

• древесины;
• фанеры;
• матового или прозрачного акрила;
• камня и т. п.

Размеры ветровой панели варьируются. Это может быть отвод, до полуметра длиной или более 2 м. Но проблема с размером быстро решается простой резкой.

Преимущественно при изготовлении используется не только сталь, но и алюминий, что значительно сказывается на цене. Логично предположить, что оцинкованная сталь прослужит дольше алюминия, потому изделия из нее будут стоить дороже на порядок.

В целом габариты изделий стандартизированы, полностью соответствует сечению деревянных брусков. Для любителей оригинальности производители делают детали на заказ, по индивидуальным замерам.

Как установить торцевую планку

Уже после того как кровельные листы уложены, выполняется монтаж ветровой планки.

Как крепить элемент:

• прежде всего, устанавливается лобовая доска, на которую крепится торцевая планка;
• на высоте гребня волны ближайшего листа, при полностью перекрытом углу торца;
• фиксация осуществляется по бокам и сверху винтами. Саморезами сверху крепят к планке уже установленный ранее лист черепицы за волну;
• во время наращивания элемента проводится нахлест от 5 до 10 см, что весьма удобно, так как подрезать такую защиту можно на любые доли;
• все стыки герметизируются;
• между свесами выдерживается шаг, но в пределах 200 мм;
• в случае наличия или несвоевременного выявления некоторых перекосов или других дефектов кровли, с помощью торцевых планок и часто стараются скрыть;
• после монтажных работ элементы из древесины обрабатываются антисептическим веществом.

Последовательность действий очень важна, чтобы предотвратить подтекание системы.

Немаловажна и декоративная роль данного элемента, потому устанавливайте по необходимости заглушки торцевой планки в нужных местах.

Ветровая планка обязательно должна перекрывать гребень кровли, иначе под покрытие попадет вода. Чтобы это предотвратить, дополнительно перестраховываются, выполняя отбортовку края листа.

Стоит упомянуть, что отсутствие установленных ветровых планок весьма негативно скажется не только на самой крыше, но и на здании в целом.

Неправильно установленный ветровой элемент при сильном ветре или осадках не может полноценно выполнять свою протекторную функцию. Как итог, поврежденные листы, в конструкцию крыши попадают сквозняк, влага и пыль.

Каждый сезон нужно осматривать планки, проверяя на герметичность и при необходимости заменять.

В целом при средних климатических условиях по Федерации планка из оцинкованной стали прослужит около 50 лет, но при несоблюдении техники монтажа или эксплуатации уже через 10 лет вы заметите коррозию на материале. Потому очень важно выдерживать технологию, а если вы сомневаетесь в своих силах, лучше пригласите специалиста и будьте уверены в итоге.

Установка карнизной и торцевой планки для металлочерепицы

Металлочерепица уже длительное время держит первенство в сфере кровельных материалов на территории нашей страны. Одними из важных элементов любой крыши из этого материала являются следующие планки для металлочерепицы :

• ветровая планка для металлочерепицы;
• карнизная планка для металлочерепицы;
• коньковая планка;
• планка примыкания.

При устройстве крыш с применением металлочерепицы, планка примыкания наравне с карнизной, коньковой и торцевой отыгрывает довольно значимую роль. Несмотря на незначительную роль этих аксессуаров в общем объеме закупаемых материалов, они несут очень важную функцию, отвечающую за длительную и надежную эксплуатацию всей кровли.

Классификация и назначение планок для металлочерепицы

Карнизные планки для металлочерепицы и ветровые планки для металлочерепицы изготавливают из материалов, аналогичных основному кровельному покрытию. Основным конструктивным элементом у них служит оцинкованная сталь толщиной 0.4-0,5 мм, с защитным полимерным покрытием. Функции, которые выполняют планки для металлочерепицы, выражаются в следующем :

• Карнизная планка выполнена в виде продолговатого элемента, который имеет технологию производства, аналогичную основному кровельному материалу. Основной функцией карнизной планки является защита лобовой карнизной доски от проникновения влаги при обильных атмосферных осадках. Как следствие, карнизная планка защищает от попадания влаги подкровельное пространство.

• Торцевая планка также имеет идентичную технологию производства с листами металлочерепицы и подлежит креплению на торцах скатов, служит для защиты обрешетки от проникновения влаги и нивелирует ветровую нагрузку. Вследствие этого данный аксессуар иногда именуют ветровой планкой.
• Коньковая планка может принимать множество форм и служит для защиты пространства под крышей от проникновения атмосферных осадков на месте схождения скатов.
• Планка примыкания – это универсальный элемент, который имеет декоративные и защитные функции.

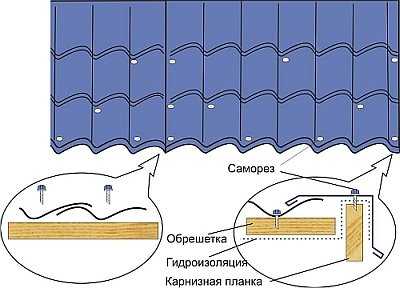

Крепление карнизной планки

Карнизная планка крепится к примыканиям кровли следующим образом.

1. Сначала выполняют монтаж лобовой доски, которая крепится к торцам стропильной системы при помощи оцинкованных гвоздей. В качестве альтернативы иногда применяют карнизную доску, которая имеет крепление в специальных пазах на стропильной системе.
2. Следующим шагом будет подшивка с помощью шпунтованной доски или профнастила. К стене дома крепят опорный брус, он будет выступать второй опорой для подшивки карнизного свеса.
3. Непосредственно перед монтажом карнизной планки выполняют установку кронштейнов для водосточной системы. Они могут иметь крепление, как на карнизной доске, так и на стропильных ногах.
4. После этого приступают к монтажу карнизной планки, которая устанавливается перед настилом кровли листами металлочерепицы. Установку планки осуществляют поверх водосточного крепления с помощью саморезов, ввинчиваемых в карнизную или лобовую доску. Шаг между винтами подбирают приблизительно равный 30-35 сантиметров.

При наращивании карнизной планки обязательно следует выполнять нахлест, размеры которого составляют 100 мм.

Установка торцевой планки

После окончания укладки кровельного материала из листов металлочерепицы приступают к установке торцевой планки.

Ее устанавливают следующим образом :

1. Ветровую планку устанавливают на высоте волны ближайшего листа металлочерепицы. При этом следует учесть, что угол торца крыши должен быть полностью перекрыт.
2. Крепление торцевой планки осуществляют по бокам и сверху при помощи винтов. При этом монтаж саморезами сверху приходится в гребень волны листа металлочерепицы.
3. При наращивании ветровой планки делают нахлест до 100 мм.
4. Все стыки между данной планкой и кровлей обязательно герметизируют.

Торцевая планка помимо защитных функций отыгрывает значительную декоративную роль. Она в обязательном порядке должна перекрывать гребень волны, иначе есть возможность попадания воды под металлочерепицу. Для этих целей производят отбортовку края листа металлочерепицы вверх.

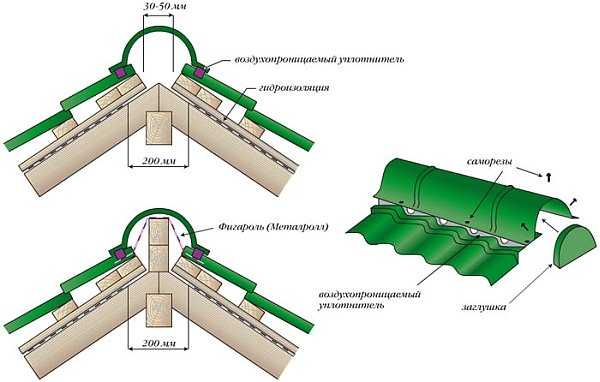

Монтаж коньковой планки

Перед монтажом коньковой планки всегда проверяют выполнение всех работ по устройству подкровельной вентиляции. На пологих скатах из металлочерепицы для исключения возможности задувания снега под конек используют специальные планки. Монтаж коньковой планки начинают с торца, для этого конек укладывают сверху торцевых планок и выпускают наружу на 20-30 мм. Детали плоского конька состыковывают между собой с нахлестом 100 мм, а полукруглые элементы соединяют по линии штамповки.

Если угол наклона крыши составляет более 45° тогда место монтажа подконьковой доски и методы крепления конька существенно могут отличаться между собой, в зависимости от величины наклона скатов. На этапе крепления обрешетки моделируют установку конька, учитывая при этом угол наклона крыши и форму коньковой планки. Данный вариант монтажа получил наибольшее распространение благодаря своей простоте и доступности. Если углы наклона крыши и коньковой планки не совпадают, тогда их можно подкорректировать при помощи слесарного инструмента. После монтажа коньковой планки полукруглой формы, она должна быть заглушена с двух сторон при помощи специальных аксессуаров (заглушек).

Под коньковой планкой рекомендуют устанавливать деревянный брусок. Это помогает быстро произвести монтаж этой конструкции на деревянную основу.

Как монтируется планка примыкания

Планка примыкания должна монтироваться после завершения укладки основного слоя кровельного материала и установки ветровой планки. Основным назначением планки примыкания является фиксация ендового ковра на вертикальных плоскостях. Кроме этого планка примыкания находит применение в местах примыкания кровли к печным трубам и вентиляционным каналам, где она выступает в качестве основного герметичного элемента. Монтаж этого конструктивного элемента является финишной операцией по окончании строительства крыши. Планка примыкания помимо защитных свойств выступает также в качестве декоративного фрагмента, который придает эстетичный современный вид кровле.

Планки для металлочерепицы, которые правильно установлены и полноценно выполняют свои функции, будут прекрасной защитой кровли от ветровых нагрузок и атмосферных осадков, что обязательно отразится на длительности и надежности эксплуатации.

Технология монтажа металлочерпицы

Эксплуатация кровли, покрытой металлочерепицей, во многом зависит от соблюдения технологии монтажа, где установлены следующие правила :

• кровельный лист подлежит креплению в месте прилегания к обрешетке в прогибе волны;
• монтаж нижних листов к первой обрешетке происходит путем крепления над ступенькой через волну;
• монтаж остальных листов к обрешетке происходит с креплением как можно ближе к ступеньке;
• монтаж со стороны торцевой доски выполняется в каждую волну;
• все листы должны быть должным образом притянуты к обрешетке;
• в местах нахлеста монтаж листов выполняется саморезами в спад волны.

Количество винтов берут из расчета до 9 штук на один квадратный метр кровельного покрытия. Подрезание металлочерепицы выполняют при помощи ножовки по металлу, ножниц по металлу или высечных ножниц. Основным критерием при выборе слесарного инструмента является объем работ и ширина обрабатываемой поверхности. Так, для нарезания небольших полосок вполне подойдет ножовка или ножницы по металлу. В случае необходимости произвести длинный рез, ширина которого составляет большое расстояние, высечные ножницы будут наиболее подходящим инструментом.

Использование угловых шлифовальных машинок (болгарок) категорически запрещено. Вследствие перегрева и разрушения полимерного слоя происходит быстрое разрушение основного материала металлочерепицы.

Похожие новости

Комментарии (2)

Ветровая планка для металлочерепицы — особенности монтажа

Обустройство кровли из металлочерепицы невозможно представить без таких важных элементов, как карнизная планка и торцевая планка.

При сравнении обозначенных компонентов крыши с другими, выделяется незначительная их площадь во всей кровельной конструкции, однако именно от них зависит сохранность целостности кровли и ее защита от механических повреждений.

Технология производства торцевых карнизных планок в целом совпадает с процессом изготовления основных металлочерепичных листов.

Основа планок представлена в виде металлического оцинкованного или пассивированного профиля толщиной от 0,4 до 0,5 мм, в качестве защитного покрытия используются те же полимеры, что и для металлочерепицы: на торцевую и карнизную планку наносится пластизол или полиэстер, а на торцевую планку для композитной черепицы – базальтовая крошка (подробнее: «Монтаж композитной черепицы — достоинства материала «).

Ниже будет представлен анализ назначения этих элементов, а также описание технологии монтажа металлочерепицы с этими элементами.

Функции карнизных и торцевых планок

Карнизная планка используется в качестве продольного элемента кровли и ее главная задача – защита лобовой доски карниза от попадания атмосферных осадков, предотвращение ее намокания и проникновения влаги в подкровельный пирог.

Внешне планка торцевая для металлочерепицы похожа на карнизную планку, отличие заключается лишь в том, что крепится она не снизу ската, а на каждом торце крыши. Благодаря перекрытию торца планкой обеспечивается не только защита обрешетки от влаги, но и кровли – от повреждения из-за сильного ветра.

Именно наличие этой функции позволило наделить торцевую планку еще одним названием, распространенным среди опытных строителей – ветровая планка для профнастила и металлочерепицы.

Особенности монтажа карнизной планки

Чтобы правильно закрепить карнизную планку, следует строго придерживаться инструкции:

• На первом этапе устанавливается лобовая доска. Для надежного крепления лобовой доски используются оцинкованные гвозди. Иногда в качестве альтернативного варианта можно установить карнизную доску с помощью крепления в пазы стропильной системы. Также допускается одновременный монтаж лобовой и карнизной доски, что позволит укрепить кровельный узел.
• Далее выполняется подшивка кровельного карниза с помощью шпунтованных досок или профнастила, как показано на фото. Независимо от выбранного материала, подшиваем карниз крыши к опорному брусу, закрепленному к стене здания.

Прежде чем будет установлена карнизная планка для металлочерепицы, нужно сделать несколько крюков для обустройства водосточной системы. Крюки могут быть прибиты к самой карнизной доске, либо прямо к стропиле.

После этого производится монтаж карнизной планки. Эта работа выполняется до того, как начнется укладка металлочерепицы. Планка должна быть установлена над крюками водосточного желоба и закреплена на саморезы для металлочерепицы через каждые 300-350 мм к лобовой и карнизной доске.

Наращивание карнизной планки требует нахлеста до 100 мм.

Особенности монтажа торцевой планки

Как только скаты крыши будут покрыты металлочерепицей, можно приступать к монтажу торцевой планки, с помощью которой будет перекрыты все кровельные торцы для защиты от осадков и ветра.

Монтаж торцевой планки выполняется следующим образом:

• Торцевая планка кладется выше слоя обрешетки ровно на высоту 1 волны. Положить планку нужно так, чтобы полностью перекрыть торцевой угол кровли. При правильном монтаже обрешетке на данном этапе трудностей не должно возникнуть.
• Фиксируется фронтонная планка для металлочерепицы с помощью саморезов вверху и по бокам, при этом еще один верхний саморез должен соединять планку с металлочерепицей, укрепляя карниз на фронтоне .
• Уровень нахлеста планки должен быть не более 50 мм.
• Для дополнительной герметизации стыка торцевой планки с металлочерепицей укладывается уплотнитель.

Установка уплотнителей и ветровой планки, смотрите на видео:

Источники: http://krovlyamoya.ru/metallicheskaya/kak-ustanavlivaetsya-vetrovaya-planka-dlya-metallocherepicy.html, http://vseokrovle.com/metallocherepica/27-vetrovaja-planka-dlja-metallocherepicy.html, http://kryshadoma.com/metallocherepitsa/vetrovaya-planka-dlya-metallocherepitsy-osobennosti-montazha.html

stroykrishu.ru

Монтаж капельника под металлочерепицу — Всё о металлочерепице

Капельник для крыши

При укладке кровли немаловажной деталью является капельник .

Капельник выполняет функцию по безопасному отводу воды, образовавшейся от осадков, направляя её от края крыши в водосточный жёлоб. Если вода будет стекать по фасаду, от этого может образоваться грибок, плесень или вымываться строительная смесь из кирпичной кладки. В зависимости от функции, капельники бывают одинарными или целой конструкцией из отдельных частей.

• для упрочнения кровли;
• улучшения общего эстетического вида крыши;
• для защиты от воздушных масс;
• а также для отвода потоков сточных вод.

Негативное воздействие жидкости приводит к гниению частей из древесины, которые от этого постепенно разрушаются.

1. Устанавливается деталь по краю крыши.
2. Направляется водоотвод вертикально.
3. Расположение капельника должно быть по всему периметру для сбора жидкости от осадков и предотвращения её застоев.
4. Капельники также способны защищать здание от ветровых потоков.
5. Карнизные планки используются на любых типах кровли, но на мягком кровельном покрытии они более необходимы.

В настоящее время капельник стал частью крыш из битумной черепицы, керамической, металлической и других её натуральных разновидностей. Устанавливается эта деталь не только под краем крыши, но и над проёмами дверей, а также над окнами.

Карнизный капельник

Его назвали так, потому что устанавливают на карнизах крыши. У детали присутствуют два загиба: первый нужен для разделения его на юбку и фартук, а второй для создания ребра жёсткости.

Размер в развёртке: 10/4/1 см, а длина обычно 200 см.

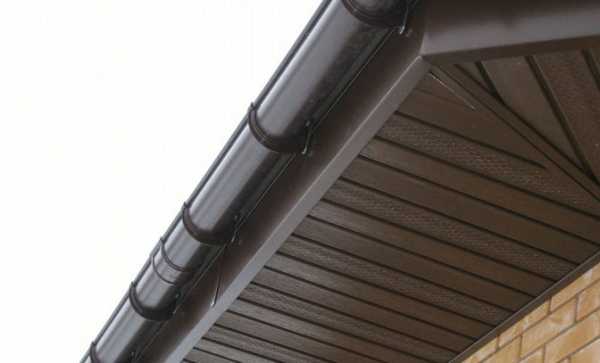

Когда крыша по конструкции идёт с водосточной системой, устанавливается кронштейн для жёлоба. В дальнейшем это упростит работу в целом.

• Если на поверхности капельника существует защитный плёночный слой, то перед работой обязательно нужно его удалить.
• Для монтажа используются кровельные гвозди, в расчёте: один гвоздь на 15 см изделия.
• Установка капельников происходит в нахлест не меньше двух см.
• Для лучшей стыковки можно подрезать уголки рёбер жёсткости.
• После всех процедур планки вставляются внутрь места зареза и вплотную задвигаются.

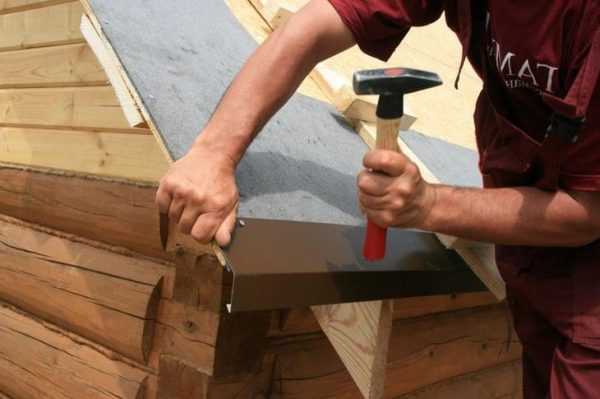

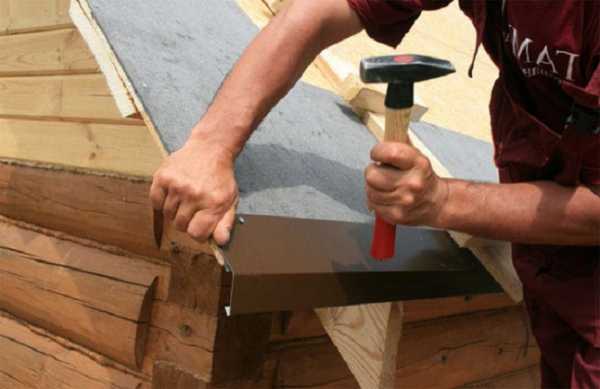

Фронтонные капельники

Такой вид используют для свесов на мягкой кровле. Он выполняет защитную функцию от попадания влаги. Размер в развёртке 10/2/6/1 см, а длина 200 см.

• Установку начинают от карниза кровли. Для того чтобы дать направление жидкости, отводя от фронтона.
• Фронтонный капельник зарезают и сводят с карнизным.
• Прибивают его кровельными гвоздями в расчёте один гвоздь на 10 сантиметров.
• Придерживаться при пробивании нужно шахматного порядка.
• Устанавливают с нахлестом в 2 см верхнего на нижний.
• После установки места с фронтонными капельниками промазывают специальной мастикой, при помощи шпателя.

Материалы для мягкой кровли

Материалы для такого покрытия используются с содержанием битума.

Преимущества в том, что:

• Она имеет хорошие водоотталкивающие качества, обеспеченные за счёт слоя монолита.
• Не требуется специальная техника и в целом монтаж занимает немного времени.
• Устойчивость к переменам температуры воздуха и прямым солнечным лучам, благодаря использованию современных технологий при производстве.
• Обеспечение шумоизоляции .
• Более низкая цена в сравнении с аналогами.

Существует несколько видов мягкой кровли:

1. Гибкая черепица – это плоский лист. По краям геометрические вырезы в виде фигур. В её составе – прессованное стекловолокно пропитаное битумом. Базальтовая посыпка или медь с внешней стороны защищает от различных негативных воздействий. Внутри это полимерная смесь с силиконовой плёнкой, которую снимают перед. Плюс в том, что отходов образуется совсем немного, используются материалы на любых типах и сложных конструкциях крыши.
2. Рулонное покрытие изготавливают из синтетики и стекловолокна, с полимерной или битумной пропиткой. Минус в том, что оно пропускает тепло и влажный воздух наружу.
3. Ещё один вид мягкого покрытия – кровельная мембрана из резины или других полимеров. Промежутки между частями материала заполняют горячим воздухом. Преимущества этого вида в обеспечении герметичности и надёжности.

Используются для неё три типа древесины:

• Доска обрезная толщиной 2 — 3 см.
• Фанера в листах.
• ОСБ плиты.

Монтируется она сплошь с шагом в зависимости от того, какая кровля и с зазором в пять миллиметров. Расстояние здесь нужно для того, чтобы древесина расширялась естественным образом при смене влажности воздуха и температуры.

Плиты ОСБ монтируются с зазором около трёх миллиметров в том случае, если температура воздуха во время работ сохраняется ниже пяти градусов. Для крепления понадобятся ершённые гвозди или саморезы.

Фанерная доска для обрешётки подбирается с высокой влагостойкостью или шпунтованная. Толщина доски варьируется от 12 до 20 сантиметров.

Перед монтажом деревянные части в обязательном порядке сначала просушиваются и обрабатываются специальным антисептиком, который обеспечивает в дальнейшем защиту конструкции от грибка и гниения.

Материалы и инструменты для монтажа

Материал для изготовления капельников – в основном оцинкованное листовое железо, цвет при этом подбирается любой, в соответствии с кровлей и на вкус клиента. Материал покрывается слоем полимера для защиты от каррозии.

Для монтажа вам понадобятся:

• оцинкованные гвозди длиной 3 — 4 см;
• молоток;
• ножницы по металлу;
• в отдельных случаях используются саморезы с шуруповертом.

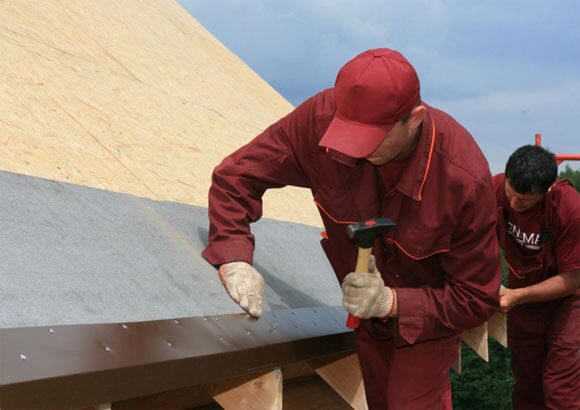

Монтаж капельников

Готовые отливы не продаются в магазинах. поэтому заказывать их нужно в кровельных фирмах по индивидуальным характеристикам, в зависимости от здания, кровли и других параметров.

Карнизную планку фиксируют на обрешётке. направляя нижний край на водосточный жёлоб. Между собой капельники крепятся внахлёст. После этого устанавливаются фронтовые планки, которые будут защищать края обрешётки. Для лучшей сцепки кровлю обрабатывают битумной мастикой.

При установке капельника на мягкой кровле. его обклеивают карнизной черепицей. После этого осуществляется укладка. Размещать её нужно так чтобы лепестки первого ряда скрывали большую часть карнизной черепицы, а также стыки её элементов. Дальше укладывается всё в шахматном порядке.

В том месте, где кровля примыкает, прибивают деревянные рейки 5/5 см, после чего на них укладывается подкладочный материал. Крепят его с помощью гвоздей и битумной мастики. Верх черепицы накрывают металлической планкой, которая прибивается гвоздями. Щели и стыки в конце обрабатывают силиконовым герметиком.

Важно учитывать следующие нюансы:

• Крепить пластины для отвода воды строго под листом металлочерепицы!
• При правильно обустроенной водосточной системе, вода обязательно должна стекать в жёлоб.
• Убедитесь в том, что установка капельника не перекроет естественную циркуляцию воздушных масс в пространство под кровлей. В противном случае начнётся сбор влаги, что в свою очередь, приведет к гниению утеплителя и составных частей стропильной конструкции.
• Нужно проследить чтобы работники не перепутали капельник с фронтонной планкой.

Капельники устанавливают на крышах из профнастила, гибкой и металлочерепицы.

Алгоритм работы несложный:

1. Линейный элемент капельника прикладывают к доске обрешётки таким образом, чтобы карниз был расположен параллельно.
2. Прикрепляют гвоздями или саморезами через 100 см .
3. Монтаж водосточного жёлоба бывает двух видов:
   1). После монтажа обрешетки и перед монтажом капельника нужно не забыть установить держатели в виде крючков на стропильных ногах. Это самый надёжный способ, но есть и другой.
   2). Держатели при этом способе крепления используются пластмассовые, которые устанавливают на лобовую доску капельника. Минус второго способа в том, что капельник не выдерживает схода лавин снега зимой в половине случаев. Но если всё-таки выбрали его, то нужно следить за тем чтобы применялся он на кровлях с небольшим углом наклона.

Если допустить ошибку при установке капельника, например, неплотно присоединить к жёлобу, то в холодное время года может образовываться наледь на поверхности верховых досок.

На крышах с металлическим покрытием образуется конденсант от изменения температуры воздуха, он в последствии попадает на утеплитель, который намокает от этого и портится. Для избежания таких последствий на утеплитель укладывают слой гидроизоляции, край которой ложится на отлив.

Как установить капельник для металлочерепицы и технология монтажа

Капельник для металлочерепицы обязателен к установке. Вопрос о том, нужен ли данный элемент, отпадает сам собой, если разобраться в функциях данного приспособления.

Что такое капельник и для чего он нужен

Капельник – карнизная планка, играющая роль фартука. С его помощью поверхность стен защищена от попадания влаги, которая отводится с кровли. Основной функционал зависит от места расположения элемента. Устанавливаются капельники под крышей, над окнами и дверьми.

Классификация приспособлений для отвода влаги и защиты от нее:

1. По предназначению:

• одинарные – состоящие из одного элемента;
• комплексные – сборная система из нескольких частей.

1. По месту установки:

• фронтонные – защищают лоб фронтона от затекания и подтекания, устанавливаясь на краю крыши;
• карнизные – защищают карниз и имеет пару загибов, один из которых делит элемент пополам (юбка и фартук), а второй – формирующий ребро жесткости. Данный вид капельников отводит избыток жидкости с края карниза в специальный желоб для стока;
• отводящий конденсат – устанавливается, как и карнизный по свесу, но не к стропильной ноге, а ниже вентилируемой прослойки. Вывод происходит над утеплителем, со слоя гидроизоляции, благодаря чему материал увлажняется по минимуму, не снижая теплозащитные характеристики материала.

Разобравшись с предназначением капельника, его установка должна быть в правильном месте, в зависимости от основной функции приспособления.

Специфика монтажа

Процесс установки не требует каких-то специальных навыков и не представляет собой весьма сложную процедуру, как может показаться на первый взгляд. Знание о предназначении приспособления способствует интуитивно догадаться о том, куда его цеплять, даже если вы не знали об этом изначально, а приобрели «потому что надо».

Что необходимо учитывать, выполняя монтаж капельников:

• пластина отвода крепится только под листом кровельного материала;
• установка приспособлений после полноценно смонтированной водоотводящей системы обуславливает прямой вывод жидкости непосредственно в желоб стока;
• капельник не должен перекрывать естественную циркуляцию подкровельного пространства;
• не путайте капельники с фронтальными планками;
• чаще всего приспособления в длину составляют около 2-х метров, и их укладка выполняется с нахлестом (10 см), дабы избежать протекания;
• во время крепления капельника к обрешетке используются кровельные гвозди, вбиваются каждые 10 см.

Капельники, так же как и кровельные листы, максимально защищены от влияния губительной для многих материалов среды: осадки, прямые лучи солнца, конденсат. Потому они не просто оцинкованы, но и покрыты полимерами, дополнительно защищающими поверхность основы – металла. Те же вещества придают приспособлениям идентичный кровельному окрас.

В целом капельник – производная листового металлопроката, потому что производство этих элементов основывается на холодной деформации листов металла. Сырье – высококачественная сталь, горячего и холодного цинкования.

Размер и тип детали могут отличаться, потому единых рекомендаций по установке нет, только общие:

• оцинкованные гвозди для крепления – от 3 до 5 см, иногда заменяются саморезами;
• в случае крепления водосточного желоба к стропилам, капельник монтируется после него;
• для идеального стыка планок срезается на 2 см ребро жесткости у каждой следующей;
• если устанавливается кровля мягкого типа, приспособления для отвода жидкости монтируются к фронтонам, начиная с карниза и заканчивая коньком;
• после окончания работ по настилу кровельных листов, в первую очередь обеспечивается отвод жидкости со свесов на фронтонах;
• лучше всего водосточные желобы закреплять в самую последнюю очередь;
• крепится элемент только под кровлей;
• размещение крепежей выполняется в шахматном порядке, дабы захватить больше площади.

Длина капельника полностью зависит от габаритов исходного материала и оборудования для гибких стальных листов. 2 м считаются нормой, но не показателем правила. Ширина более статична в плане производственных параметров изделия – 20 см. Доборные детали создаются из стальных заготовок (50-500 мм) по индивидуальному заказу с размерным шагом 10. Из-за нахлеста необходимо помнить о запасе, планируя заказ.

Ширина фартука должна гарантировать надежное крепление элемента к обрешетке. Угол перегиба зависит от угла ската кровли, обычно – от 110 до 140 о .

Чтобы избежать непредвиденных проблем во время кровельных работ, а потом во время ее эксплуатации, лучше немного потратиться и нанять специалистов, если вы не уверены в своих навыках.

Лобовая и карнизная планка-капельник для кровли из металлочерепицы

Каждый элемент комплекта для кровли из металлочерепицы имеет своё назначение и исключать его из покрытия недопустимо. Карнизная планка для металлочерепицы, играет весьма существенную роль в конструкции кровли. Хоть площадь этих элементов небольшая, они обеспечивают защиту и целостность всего кровельного покрытия. Сама карнизная планка, как завершающий элемент защищает деревянные несущие конструкции от проникновения влаги и ветровой нагрузки. Все элементы кровли из металлочерепицы должны быть смонтированы на основании разработанных технологических карт. Отсутствие карнизной планки может привести к попаданию влаги в подкровельное пространство и привести к появлению сырости на стенах здания. Также могут подвергаться гниению деревянные элементы крыши. Карнизные планки бывают двух видов: лобовая (или L–планка) и карнизные капельники для металлочерепицы.

•

L планка защищает лобовую доску от влаги и служит дополнительной опорой для хомутов водостока и подшивки карнизной части кровли. Она крепится перед установкой карнизной планки саморезами с шагом 35–40 см и нахлестом не менее 5 см. Размеры таких планок могут быть стандартными или изготавливаться по индивидуальному заказу. Материал такой же, как и у металлочерепицы. Возможна различная цветовая гамма по желанию заказчика. Планка подчёркивает контуры кровли, поэтому должна быть смонтирована идеально ровно. В некоторых случаях, чтобы исключить неровности планки, её монтируют совместно со специальной металлической фаской (см. видео). Наглядно такая планка изображена ниже.

•

Карнизная планка капельник

Карнизная планка-капельник защищает ту часть кровли, которая примыкает к водостоку. Планка-капельник обеспечивает также слив влаги и конденсата с кровли и из подкровельного пространства в водосток. Монтаж карнизной планки производится после установки лобовой доски, которая прибивается к торцевой части стропил оцинкованными гвоздями. Затем к лобовой доске прикрепляется L–планка. Для того чтобы карнизная планка имела эстетичный вид, как завершающая часть кровли, лобововые доска и планка должна быть смонтирована ровно. Монтаж планок выполняется нахлестом в 5 см после укладки всех гидроизоляционных материалов. Затем карниз кровли подшивается шпунтованной доской или сайдингом. При этом очень важно обеспечить свободное поступление воздуха под кровлю. Гнутая нижняя часть планки обязательно должна перекрывать примыкающую часть водосточного жёлоба, чтобы исключить попадание дождевой воды мимо водостока. Вся влага, которая образуется на пароизоляции, должна быть направлена по карнизной планке в водосток. Это одно из важнейших условий грамотного монтажа этого элемента кровли (см. видео). Выпускать гидробарьерную плёнку в водосток нельзя, так как она под влиянием солнечных лучей разрушится и вода будет попадать под саму кровлю. Обычно перед монтажом карнизной планки устанавливают кронштейны для водосточных желобов. Затем поверх кронштейнов устанавливается сама планка, которая крепится саморезами к лобовой или карнизной доске с шагом 30–35 см. Наиболее полное представление о карнизной планке-капельнике можно получить из рисунка ниже.

1. Контробрешётка
2. Обрешётка
3. Гидроизоляция
4. Карнизная планка
5. Металлочерепица
6. Начальная обрешётка
7. Стропила

Размеры карнизных планок бывают длиной до двух метров, а ширина устанавливается по фактическим размерам карниза и изготавливается по индивидуальному заказу. В некоторых случаях все размеры кровли согласуются со стандартными размерами всех элементов комплекта. Цвет такой же, как у металлочерепицы, но могут применяться другие решения дизайна, которые создают контрастные полосы под крышей и придают зданию уникальность. Изготавливается из оцинкованной стали толщиной 0,4–0,5 мм, которая покрыта с обеих сторон цинком или алюмоцинком. После цинкования на сталь наносится фосфатный антикоррозийный слой, затем грунтовка с повышенной адгезией к металлу. Наружная часть покрывается полимером, а внутренняя защитным лаком. Самый надёжный вид полимерного покрытия это полиуретан. Структура покрытия представлена на рисунке ниже.

1. Лист стальной
2. Цинковое покрытие (275 g/m²)
3. Покрытие антикоррозийное
4. Грунтовка
5. Полимерное покрытие (полиуретан, полиэстер, пластизол и др.)
6. Защитный лак

Общие советы по монтажу

При монтаже карнизной планки запрещено пользоваться дисковым электроинструментом, при работе которого металл кровельного материала сильно нагревается, что может повредить защитное покрытие. Обрезать планку нужно только ручными или электромеханическими ножницами. Все места срезов должны окрашиваться специальной краской, которая прилагается к комплекту. Запрещается прибивать планку гвоздями. Нужно использовать саморезы из комплекта под цвет всей кровли. Не допускается исключение из конструкции кровли, какой-либо из карнизных планок. Оба вида надёжно обеспечивают длительную эксплуатацию кровли. Установка карнизной планки производится на высоте. Поэтому применяемые лестницы и стремянки должны быть надёжными и устойчивыми. Желательно заводского изготовления. При высоте кровли более трёх метров для монтажа необходимо применять строительные инвентарные леса. Работы надо выполнять в безветренную погоду с применением специальных средств защиты от травм и с обязательным использованием монтажных поясов. Смотрите видео по монтажу карнизных планок:

Источники: http://krovlya777.ru/stroika/kapelnik-dlya-kryshi.html, http://krovlyamoya.ru/myagkaya/kak-ustanovit-kapelnik-dlya-metallocherepicy-i-texnologiya-montazha.html, http://prokryshi.ru/krovelnye-pokrytija/metallocherepica/karniznaja-planka-kapelnik-dlja-metallocherepicy.html

stroykrishu.ru

правила и советы по монтажу

Металлочерепица уже несколько лет находится на самых высоких позициях в рейтинге популярности кровельных материалов. Монтаж металлочерепицы не слишком сложен, однако, он требует знания нюансов работы с материалом и выполнение принятой технологии монтажа. Важным элементом обрешетки под металлочерепицу является карнизная планка для металлочерепицы – размеры этой детали невелики, однако, от того, насколько грамотно она устроена, зависит, насколько надежным получится покрытие.

При проведении кровельных работ нет несущественных мелочей. Каждый слой, составляющий кровельный пирог, выполняет свою важную функцию. Точно так же, каждый элемент конструкции крыши несет определенную нагрузку.

Если на крышу укладывается металлочерепица – карнизная планка является важным элементом обрешетки. Не менее существенную нагрузку несет карнизная планка. Оба эти элемента выполняют защитные функции, они устанавливаются для сохранения целостности покрытия и защиты конструкции от повреждения.

Назначение планок, устанавливаемых на карнизные свесы и торцы кровли

Планки для защиты карнизных и фронтовых свесов кровли изготавливаются из металлического профиля по той же технологии, что и листы металлочерепицы. Таким образом, основой планок является оцинкованная сталь толщиной 0,4 -0,5 мм. На основу будущих планок наносят слой покрытия, повышающего адгезию, а затем на наружную часть планки наносят защитно-декоративный слой полимера.

Совет! Покрытие карнизных планок может быть полиэстеровым или пластизоловым, то есть, таким же, как и на основном материале.

Функциональное назначение карнизных и торцовых планок

Для чего же нужно устанавливать планки на карнизы и торцовые части кровли?

• Планка карнизная – это металлическая деталь с антикоррозийным покрытием и слоем полимера, устанавливается элемент для защиты от влаги лобовой и карнизной доски. Наличие планок защищает от атмосферных воздействий саму карнизную доску и предупреждает попадание воды в подкровельное пространство.

• Торцевые планки имеют аналогичную конструкцию, но крепится не на карнизные свесы, а на фронтонные торцы кровли. Установка данной планки предотвращает обрешетку от попадания туда влаги. Кроме того, карнизные планки защищают покрытие от ветровой нагрузки. Закрепленное планками кровельное покрытие не может быть сорвано с крыши даже при сильном ветре.

Совет! Поскольку торцовая планка используется для защиты покрытия от ветра, то этот элемент называют еще ветровой планкой.

Монтажные работы

Рассмотрим, как производится установка защитных планок на карниз и фронтонные части кровли. Понять, как проходит процесс, можно рассматривая фото, иллюстрирующие монтажные работы.

Как установить карнизную планку?

• Производят установку лобовой доски обрешетки. Крепится доска к торцовой части стропильной системы при помощи гвоздей из оцинкованной стали.
• Иногда вместо лобовой доски устанавливают карнизную, она закрепляется путем установки в специальных пазах в элементах стропильной системы.

• Следующий шаг – выполнение подшивки карниза. Выполняется эта операция при помощи шпунтованной доски. Предварительно на стене дома устанавливается опорный брус, к которому будет прикрепляться подшивка свеса.
• Теперь нужно закрепить крюки, в который будет устанавливаться желоб водоотводной системы. Крюки крепятся на карнизную доску или на стропила, если доска не устанавливалась.
• Пришло время устанавливать сами карнизные планки. Их следует установить до того, как металлочерепица будет уложена на крышу.

• Планки укладываются поверх крюков для крепления желоба, в противном случае, крепления водоотводной системы будут дребезжать в ветряную погоду.
• Карнизные планки крепятся к лобовой или карнизной доске при помощи саморезов. Устанавливают планки с нахлестом, его ширина должна составлять 10 см. Шаг расположения саморезов при монтаже карнизной планки – 30 см.

Как установить торцовые планки?

• Торцовые планки монтируются уже после того, как будет уложена металлочерепица.
• Планка устанавливается так, чтобы угол торца был полностью перекрыт.

• Фиксируется планка сверху и с боковой стороны. Верхний саморез должен фиксировать планку к листу металлочерепицы и к обрешетке.
• Место стыка торцовой планки с металлочерепичным покрытием рекомендуется дополнительно уплотнить установкой специального эластичного шнура.
• Планки устанавливают с нахлестом, ширина нахлеста – 5 см.

Итак, карнизные и торцовые планки – это достаточно важные элементы металочерепичной кровли. Они выполняют защитные функции, предохраняя кровлю от проникновения внутрь влаги и защищая от действия ветра. Правильно установленные планки продлят срок службы покрытия.

okrovlenadom.ru

Установка карнизной и торцевой планки для металлочерепицы

Металлическая черепица уже продолжительное время держит главенство в области материалов для кровли у нас. Одними из главных компонентов любой кровли из данного материала считаются следующие планки для металлической черепицы:

• ветровая планка для металлической черепицы;
• планка для карниза для металлической черепицы;
• коньковая планка;
• планка примыкания.

При устройстве кровель с использованием металлической черепицы, планка примыкания вместе с карнизной, коньковой и торцевой играет достаточно ощутимую роль. Не обращая внимания на небольшую роль этих предметов в общем объеме закупаемых материалов, они несут крайне важную роль, отвечающую за долгую и хорошую эксплуатацию всей крыши.

Класификация и предназначение планок для металлической черепицы

Планки карнизов для металлической черепицы и ветровые планки для металлической черепицы делают из материалов, подобных основному кровельному покрытию. Важным конструктивным компонентом у них работает сталь оцинкованная толщиной 0.4-0,5 мм, с защитным покрытием на основе полимеров. Обязанности, какие исполняют планки для металлической черепицы, выражаются в следующем:

• Планка для карниза сделана в виде продолговатого компонента, какой имеет технологию изготовления, подобную основному материалу для кровли. Главной функцией карнизной планки считается защита лобовой карнизной дощечки от попадания влажности при богатых погодных осадках. Как правило, планка для карниза оберегает от проникновения влажности пространство под кровлей.

• Торцевая планка также имеет похожую технологию изготовления с листами металлической черепицы и подлежит креплению на торцах скатов, работает для защиты обрешетки от попадания влажности и нивелирует ветровую нагрузку. Из-за этого данный предмет порой называют ветровой планкой.
• Коньковая планка может принимать очень много форм и работает для защиты пространства под кровлей от проникновения осадков атмосферы на месте схождения скатов.



• Планка примыкания – это многофункциональный компонент, какой имеет декоративные и функции защиты.

Крепление карнизной планки

Планка для карниза закрепляется к примыканиям крыши так.:

1. Сперва делают монтаж лобовой дощечки, какая закрепляется к торцам системы стропил с помощью оцинкованных гвоздей. В виде замены порой используют карнизную дощечку, какая имеет крепление в специализированных пазах на стропильной конструкции.
2. Дальнейшим шагом будет подшивка при помощи шпунтованной дощечки или профлиста. К стенке дома скрепляют опорный брусок, он будет выступать второй опорой для подшивки свеса карниза.
3. Конкретно перед монтажными работами карнизной планки исполняют установку кронштейнов для системы водостока. Они имеют крепление, как на карнизной дощечке, так и на стропильных ногах.
4. Потом приступают к монтажу карнизной планки, которая ставится перед настилом крыши листочками металлической черепицы. Установку планки выполняют сверху водосточного крепежи при помощи шурупов, ввинчиваемых в карнизную или лобовую дощечку. Шаг между винтами выбирают примерно равный 30-35 сантиметров.

При наращении карнизной планки непременно следует исполнять нахлест, габариты его создают 100 мм.

Установка торцевой планки

После завершения укладывания материала для кровельных работ из листов металлической черепицы приступают к установке торцевой планки. Ее ставят так:

1. Ветровую планку ставят на высоте волны близлежащего листочка металлической черепицы. При этом нужно учитывать, что угол торца кровли обязан быть целиком перекрыт.
2. Крепление торцевой планки выполняют по бокам и сверху с помощью винтов. При этом монтаж саморезами сверху доводится в гребень волны листа металлической черепицы.
3. При наращении ветровой планки выполняют нахлест до 100 мм.
4. Все соединения между этой планкой и крышей непременно заделывают.

Торцевая планка кроме защитных предназначений играет существенную роль декора. Она обязательно обязана закрывать гребень волны, по другому имеется возможность проникания воды под металлическую черепицу. Для этой цели делают отбортовку края листочка металлической черепицы вверх.

Монтаж коньковой планки

Перед монтажными работами коньковой планки постоянно проверяют исполнение всех работ по устройству вентиляции под крышей. На пологих скатах из металлической черепицы чтобы исключить возможности сквозняка снега под конек применяют специализированные планки. Монтаж коньковой планки начинают с торца, для этого конек кладут сверху торцевых планок и выпускают наружу на 20-30 мм. Детали плоского конька состыковывают меж собой с нахлестом 100 мм, а полукруглые детали объединяют по линии штамповки.

Если угол уклона кровли формирует более 45° тогда место монтажа подконьковой дощечки и способы крепежи конька существенно отличаються меж собой, в зависимости от величины наклона скатов. На шаге крепежи обрешетки моделируют установку конька, Если учитывать при этом угол наклона кровли и форму коньковой планки. Этот вариант монтажа получил самое большое распространение из-за собственной простоте и доступности. Если углы уклона кровли и коньковой планки не совмещаются, тогда можно их скорректировать с помощью слесарного инструмента. После того как провели монтажные работы коньковой планки полукруглой формы, она обязана быть заглушена с 2-ух сторон с помощью специализированных предметов (заглушек).

Под коньковой планкой советуют ставить брусок из дерева. Это поможет очень быстро сделать монтаж такой конструкции на основу из дерева.

Как устанавливается планка примыкания

Планка примыкания обязана устанавливаться после окончания укладывания основного слоя установки и кровельного материала ветровой планки. Важным назначением планки примыкания считается фиксирование ендового ковра на отвесных плоскостях. Плюс ко всему планка примыкания находит использование в местах примыкания крыши к печным трубам и вентиляционным каналам, где она выступает как основного герметического компонента. Монтаж этого конструктивного компонента считается конечной операцией по завершении строительства кровли. Планка примыкания кроме защитных параметров выступает также в виде декоративного фрагмента, который придаёт красивый сегодняшний вид крыша.

Планки для металлической черепицы, какие правильно установлены и полностью исполняют собственные обязанности, будут великолепной защитой крыши от ветровых нагрузок и осадков атмосферы, что непременно отразится на продолжительности и надежности эксплуатации.

Технология монтажа металлочерпицы

Работа крыши, накрытой металлической черепицей, в большинстве случаев подчиняется от выполнения монтажной технологии, где установлены такие правила:

• кровельный лист подлежит креплению в месте примыкания к каркасу в прогибе волны;
• монтаж нижних листочков к первой обрешетке совершается путем крепежи над ступенькой через волну;
• монтаж других листов к каркасу совершается с креплением достаточно близко к ступеньке;
• монтаж со стороны торцевой дощечки создается в каждую волну;
• все листы обязаны быть замечательно притянуты к каркасу;
• в местах нахлеста монтаж листочков создается саморезами в регресс волны.

Кол-во винтов берут в расчете до 9 штук на один метр квадратный покрытия для кровли. Подрезание металлической черепицы исполняют используя ножовку по металлу, ножниц по металлу или высечных ножниц. Важным условием при подборе слесарного инструмента считается рабочий объем и ширина отделываемой плоскости. Так, для нарезки маленьких полосок прекрасно подойдет ножовка или ножницы для металла. Если потребуется сделать длинный рез, ширина которого формирует большущее расстояние, высечные ножницы будут самым лучшим инструментом.

Применение угловых шлифовальных машинок (болгарок) решительно воспрещено. Вследствии перегрева и разрушения полимерного слоя совершается быстрое разрушение основного материала металлической черепицы.

certainteed.by

монтаж отвода конденсата, крепление, размеры

При возведении любой крыши основное внимание уделяется монтажу основных конструкций. Стропильная система и укладка кровельного материала, для многих именно это считается главной задачей. Но при этом не стоит недооценивать важность монтажа различных дополнений и приспособлений. Не смотря на то, что они составляют менее 5 процентов от всех элементов крыши, существенно улучшают дальнейшую эксплуатацию. Любой опытный строитель скажет, что роль таких дополнений, например такого, как капельник для металлочерепицы, очень важна. А что собой представляет данная конструкция? Для чего нужен капельник и как его монтировать? Давайте разберемся в этих вопросах.

Что собой представляет капельник, и какие бывают его виды

Капельник для металлочерепицы, как и любой другой элемент кровли, играет свою важную роль. Он предназначен для того, чтобы защищать стены от атмосферных осадков. Установка капельника производится так, чтобы вода, стекающая с крыши, попадала в желоба водостока. Стоит отметить, что такая конструкция используется не только вместе с металлочерепицей. Такой дополнительный элемент монтируется и при любом другом кровельном покрытии.

Сам капельник под металлочерепицу представляет собой планку. Металлическую полосу изгибают под определенным углом. Различают два вида капельника используемых для крыши покрытой металлочерепицей, а именно:

1. Карнизный. Он представляет собой металлическую планку с двумя изгибами. Первый разделяет весь элемент на две равные части. Одна, называемая фартук, заводится под металлочерепицу или другой кровельный материал и крепится к обрешетке. Вторая часть служит для отвода стоков с кровли в желоб. Вторым изгибом придается жесткость капельнику.
2. Фронтонный. Такой тип капельника с металлочерепицей используется редко. Чаще всего его применяют на крыше, покрытой другими кровельными материалами. Такая конструкция более сложная, по сравнению с карнизным. Здесь присутствует больше изгибов. Также имеется фартук, с помощью которого производится крепление элемента под металлочерепицу. Кроме этого имеется ступенька и юбка.

Установка капельника под металлочерепицу нужна не только с практической точки зрения. Конечно, основная задача этого элемента – это отвод талых вод и дождя в желоб водосточной системы. Но кроме этого, капельник в сочетании с металлочерепицей придает крыше законченный вид. Поэтому его установка нужна еще и с эстетической точки зрения.

Из какого материала делается, и какие стандартные размеры

Выбирая любой элемент для кровли, следует внимательно отнестись к его качеству. И тут на первое место выходит материал, из которого изготавливается изделие. Ведь именно от этого во многом зависит срок службы и эксплуатационные качества. В случае с капельником в качестве материала для производства, чаще всего, используется тот же вариант, что и для металлочерепицы. В качестве такового служит лист оцинкованной стали. Дополнительно к этому могут присутствовать и защитные слои из полимерного материала.

Делая свой выбор, следует обращать внимание на качество изделия. Перед покупкой капельника для кровли из металлочерепицы следует обращать внимание на следующие параметры:

• в первую очередь следует выбрать приемлемую толщину листа используемого при изготовлении металла. Тут есть много вариантов. Производители металлочерепицы предлагают капельники с толщиной листа от 0,35 до 0,5 мм. Чем этот показатель будет больше, тем прочнее и долговечней будет изделие. Но, при этом и стоимость возрастет;
• какое защитное покрытие используется. От этого зависит стойкость изделия к внешним воздействиям и агрессивным средам. Самый дешевый вариант – это покрытие из краски. Такая защита не очень долговечна. Другое дело – это полимерное покрытие. Но и тут есть несколько вариантов. Производители металлочерепицы могут выпускать доборные элементы с защитой из пурала, пластизола или полиэстера. Такие изделия отличаются как по своим эксплуатационным качествам, так и по стоимости;
• также стоит обращать внимание и на внешний вид капельников. Лучше всего приобретать их вместе с металлочерепицей. Так будет легко подобрать цвет, текстуру и блеск. В этом случае после монтажа крыша вашего дома будет смотреться более эстетично.

Есть еще один параметр – это размер. Тут также многое зависит от производителей, а точнее от имеющегося у него оборудования. Капельники для кровли, покрытой металлочерепицей, выпускаются с длиной от 1,25 до 4 метров.  Но по существующим в строительстве нормам стандартами подобных изделий считаются следующие параметры:

• длина капельника для металлочерепицы или другого кровельного материала составляет два метра. При этом полезное значение равняется 1,8 – 1,9 метра. Тут все будет зависеть от величины нахлеста. И именно полезную длину нужно учитывать, делая свои расчеты;
• ширина изделия зависит от его типа. Если речь идет о карнизном доборном элементе, то этот параметр в стандартном варианте будет равен 175 миллиметров. У фронтонного капельника для металлочерепицы ширина будет равна 125 миллиметрам.

Конечно, разные производители могут предлагать и другие параметры габаритов. Но именно перечисленные выше считаются наиболее оптимальными. Например, при длине капельника в два метра достигается наилучший показатель по прочности.

Крепление

В независимости от качества приобретенного доборного элемента, его эксплуатационные качества во многом будут зависеть от выполнения такой работы, как монтаж капельника под металлочерепицу. Именно правильно выполненная установка обеспечит наилучшую защиту стен от осадков и конденсата. А как провести монтаж? Как правильно установить и произвести крепление капельника под металлочерепицу? Тут следует воспользоваться следующими рекомендациями от профессиональных кровельщиков:

1. В первую очередь с лицевой стороны капельника под металлочерепицу или другой кровельный материал снимается защитная пленка. Она необходима для того, чтобы не повредить изделие во время транспортировки.
2. Монтаж карнизного капельника следует проводить после крепления обрешетки для металлочерепицы. При этом кровельный материал еще не должен быть уложен. Элемент монтируется при помощи гвоздей или саморезов к обрешетке. Шаг между креплениями должен составлять 20-30 сантиметров.
3. Если речь идет о фронтонном капельнике, то его монтаж проводят после укладки металлочерепицы. При этом данную работу проводят снизу вверх, то есть от свеса к коньку.
4. Делая срезы доборного элемента, следует обязательно обрабатывать края специальной краской. Она, как правило, идет в наборе с капельниками под металлочерепицу. Такая операция позволит избежать появления коррозии.
5. Делая разрез нужно пользоваться только ручными инструментами. Дисковая пила или болгарка может повредить защитный слой материала. Эта рекомендация касается, в том числе и при резке металлочерепицы.
6. Специалисты рекомендуют при монтаже использовать саморезы. Причем эти крепежные приспособления должны быть обеспечены резиновыми прокладками. В этом случае влага не будет проникать под капельник через монтажные отверстия.
7. При монтаже лучше использовать резиновую ленту. Ее укладывают на обрешетку, а затем крепят сами капельники. В этом случае будет достигнута лучшая герметизация.
8. При монтаже фронтонных капельников нужно быть очень внимательно. В этом месте имеется специальная вентиляционная щель. Монтаж нужно проводить так, чтобы она не была перекрыта панелью.

Видео по теме:

Крепление капельника под металлочерепицу делают внахлест. Каждая следующая полоса должна заходить на предыдущую на 10-20 сантиметров. Это обеспечит более надежную защиту от протекания.

Посмотрите еще статьи:

kryshagid.ru

Капельник для металлочерепицы — делаем монтаж правильно

Кровельное покрытие, было создано для защиты домов от природных осадков. Но, любое покрытие, не прослужит долго и качественно, без доборных элементов. Параллельно с коньковыми планками, важнейшую роль играют и капельники для металлочерепицы, именно эта деталь защищает фронтон и карниз от воды и продляет срок службы кровли.

Кратко о капельнике

В современном мире, каждый строительный материал создан для выполнения определенной задачи. К таким элементам относится и капельник для металлочерепицы. Он монтируется под кровельный материал у самого карниза. Карнизная планка, другое название  капельника, представляет собой неширокий лист металла, согнутый под тупым углом, по всей длине.

Карнизные планки применяют не только под металлочерепицу, а и для других кровельных материалов.

Данная деталь, защищает стены и кровлю дома от дождя и снега, направляя эти осадки в сточные желоба. Помимо этого, планка, повышает устойчивость чердачного покрытия от сильных порывов ветра и предупреждает гниение стропильной системы, сделанной из дерева. При этом контур здания, становится более четким и ровным, и все благодаря маленькой, но очень многофункциональной детали, капельник.

Важно: Когда дело касается укладки металлочерепицы, осуществить данную манипуляцию без этой детали, невозможно. Поскольку именно капельник, является защитником стен и крыш домов от осадков.

Какие виды бывают?

На данный момент, существует два вида данного элемента, которые предназначаются для разных мест крепления, а именно:

• карнизная планка;
• фронтонная планка.

Карнизная планка, предназначена для монтажа на карнизы здания. Она имеет два изгиба. Первый, находится между юбкой и фартуком, разделяя их. А второй, предназначен для увеличения жесткости «собственного тела».

Если конструкция выполнена правильно, то она будет с  водостоками. Перед монтажом, на данную деталь, надевают крепежные крюки. Затем, вместе с ними, выполняют установку капельника. Эту работу, делают еще до укладки кровельного покрытия. А сами планки, необходимо крепить внахлест около 20 мм.

Фронтонными планками, пользуются при укладке черепицы. Такие детали, рассчитаны защитить свес фронтона, от дождя и снега. Закрепляется  капельник наверху, подкладочного ковра, в месте, где он соединяется с карнизной планкой.

Правильный монтаж

Планки крепят в конце строительства крыши, но до начала укладки кровельного материала. Во время монтажа, нужно учитывать одну особенность, Данная деталь, сверху покрыта полимерным слоем, и если используется болгарка, он может сгореть. Поэтому, если появилась необходимость укоротить строительный элемент, лучше это сделать ножницами по металлу.

Изначально, крепят крюки под желоба водосточной системы. На данном этапе работ, закрепляют карнизную часть обрешетки, во избежание ее деформации наряду с кровельным покрытием от внешних осадков. Затем, начинают укладывать карнизные планки, таким образом, чтобы они не болтались.

Когда планки уложены, приступают к их фиксации с помощью само резов, шагом в 200 мм. Как только первая планка закреплена, за ней внахлест в 20 мм, укладывается следующая. Фиксируется тем же способом. А чтобы через отверстия не попадала влага на деревянную обрешетку, под шляпки само резов, укладывают резиновый уплотнитель. Таким образом, не грозит скапливание конденсата. Если ребра жесткости мешают стыковать элементы, а такое иногда случается, их просто срезают ножницами по металлу.



Каждый производитель, наносит на капельники покрытие в виде пленки. Делается это для того, чтобы уберечь детали от царапин при транспортировке. Перед установкой, защитную пленку снимают. И только потом приступают к монтажу.

Когда каждый элемент зафиксирован само резами, специалист, делает контрольный осмотр, чтобы убедиться что каждая деталь плотно прилегает. Практически все строители со стажем, используют листовую резину в качестве подкладки под капельник. Такой способ дает гарантии, что влага не попадет под планку.

Таким способом, крепятся все планки под металлочерепицу, и только потом, приступают к укладке кровельного материала.

Важно: Капельник, устанавливают на фронтоне, таким образом. Чтобы не было помех для вентиляции подкровельного пространства.

Рекомендации по монтажу

Монтируя карнизные планки, не стоит использовать дисковые электроинструменты. Поскольку можно повредить защитное покрытие. Укорачивание планки, выполняется ручными инструментами.

Каждое место среза, обрабатывается специальной краской, которая есть в наборе. Не стоит бить капельник гвоздями, необходимо использовать саморезы. Они всегда идут в комплекте.

Исключать из общей конструкции кровли один из видов планок, запрещено, Поскольку только оба вида, смогут обеспечить длительную службу кровли.

Установка планок выполняется на высоте. В этом случае, должны применяться только надежные стремянки.

Все работы, делаются только в безветренную погоду и с монтажными поясами.

Габариты капельников

Перед покупкой планок, нужно просчитать количество, которое потребуется на весь дом. Для этого необходимо иметь представление о длине данной детали. У любого капельника есть стандартный размер, который составляет от 1 до 2 метров. Но существуют еще и промежуточные модели, длиною в 1.5 метра. И от размера капельника, зависит его цена.

Заключение

При строительстве, каждый этап очень важный. Но особое внимание, необходимо уделять всем мелким деталям. Благодаря таким элементам как капельник, можно на порядок повысить изоляционные функции кровли.

stroicod.ru

Планка торцевая для металлочерепицы + фото

Как в любом важном деле, главный процесс укладки и монтажа листов металлочерепицы сопровождается установкой небольшого числа дополнительных и, на первый взгляд, незначительных элементов, без которых покрытие хоть и будет работать, но может быстро потерять значительную часть своих функций. Речь идет о боковых элементах металлочерепицы — карнизной и торцевой планках.

Основные функции торцевых и карнизных планок для металлочерепицы

Производитель настоятельно рекомендует не пренебрегать точной установкой торцевых и карнизных планок, это дает возможность сохранить качество уложенной металлочерепицы:

• Защитить краевую и торцовую зоны от ветра и дождя;
• Придать кровле из металлочерепицы законченный и оформленный вид готового изделия;
• Усилить края металлочерепицы и установить барьер для насекомых и птиц.

Понятно, что вспомогательные элементы не должны выделяться по цвету или форме на общем фоне окрашенной полиэфирным покрытием металлической черепицы. Сталь толщиной 450 мкм легко режется, и при необходимости можно подогнуть руками край торцевой планки при ее монтаже на полотно металлочерепицы.

Установка торцевой и карнизной планки на скат из металлочерепицы

Основное отличие между торцевыми и карнизными планками заключается в последовательности их установки. Накладки карниза устанавливаются после монтажа гидроизоляции перед укладкой первого основного ряда металлочерепицы. Для торцевой планки обязательным условием монтажа является полная укладка всех листов металлочерепицы и выполнение установки фронтальной планки.

Как ставится карнизная планка для металлочерепицы

Благодаря специфической форме карнизную планку элемент сложно спутать с коньковой накладкой или торцевой планкой. По форме он напоминает желоб, края которого выгнуты под углом. Две плоскости карнизной планки соединяются между собой под углом в 110^о, более широкая полка имеет размер 108 мм, более узкая шириной 70 мм. На нижней полке, которая после установки на стропила должна будет заходить краем в водосточный желоб, выполнена отбортовка шириной 15 мм. Такая конструкция позволяет получить ровный и жесткий нижний край планки, сохраняющий линию даже под давлением потока дождевой воды.

Для удобства установки планка выполняется в виде фрагментов или отрезков по 60- 65 см длиной.

Верхний край планки настилается на гидроизоляцию. Нижний край выводится в приемник водосточного желоба. Благодаря такому устройству вся влага, стекающая с кровли, неминуемо попадет в водосборный желоб. При этом даже в сильный дождь не попадут на деревянные элементы обрешетки и стропил.

Существует две разновидности установки планки. В первом случае гидроизоляцию выводят под накладной планкой карниза и крепят к специальному стоку – капельнику, по которому конденсат из вентканала стекает и скапывает вниз.

Во втором случае нижний край полотна гидроизоляции выводят из-под обреза листа металлочерепицы на плоскость карнизной планки. В этом случае конденсат по плоскости планки перетекает в водосточный желоб.

Установка планки карниза выполняется в несколько этапов:

1. К стропилам крепится стартовая доска обрешетки или лобовая доска. В нижней части укладывается вторая часть опорной системы, на которую в дальнейшем будет опираться подшивка карниза. В некоторых случаях вместо лобовой доски на торцы стропил нашивается карнизная доска, к которой и крепятся опорные крюки водосточных желобов;
2. Выкладывается гидроизоляция, устанавливаются крепления водостока. Далее поверх креплений и русла водосточного желоба выкладываются внахлест отдельные фрагменты карнизной накладки. Крепление выполняется саморезами через каждые 40 см длины.

Совет! Чтобы набитая планка имела презентабельный вид, вдоль линий крепления натягивают тонкий белый шнур, по которому и выравнивают общую линию карнизной накладки параллельно горизонту.

После установки карнизного элемента можно переходить к креплению металлочерепицы.

Установка планки торцевой для металлочерепицы

В обиходе торцевую планку называют еще ветровой планкой. Металлопрофильный лист, как никакой другой кровельный материал, очень чувствителен к порывам ветра из-за высокой жесткости листа и его легкости. Порывы ветра, задувающие в щель вентиляционного зазора между гидроизоляционным полотноми листом металлочерепицы, способны расшатывать и поднимать из обрешетки даже прочные гвоздевые крепления.

Торцевая планка представляет собой штампованный гнутый уголок или П-образный профиль из тонколистового металла. Устанавливают торцевую планку после выполнения укладки металлочерепицы в полном объеме.

Чтобы накладка надежно закрывала боковую щель, потребуется, как минимум, две лини опоры для торцевой накладки. Поэтому на первом этапе вдоль по скату набивается деревянный брусок, сечением 40х40 мм, его набивают на самом краю торца обрешетки. На брус будет опираться горизонтальная полка торцевой накладки.

Чтобы торцевая накладка сидела на брусе «внатяжку», расстояние линии укладки бруса от края обрешетки подбирают опытным путем, исходя из толщины фронтальной доски. Для этого необходимо приложить заготовку доски к торцу и уложить брус, по приложенной сверху торцевой планке отмечают оптимальное расположение бруса, после чего его прибивают гвоздями вдоль всего ската.

Далее необходимо подобрать высоту подъема верхнего края фронтальной доски над уровнем прибитого бруса. Делается это для того, чтобы после монтажа горизонтальная поверхность торцевой планки совпадала с плоскостью ската кровли и металлочерепицы. Если фронтальную доску не выровнять по высоте, плоскость торцевой накладки будет выглядеть перекошенной. Зачастую поверхность фронтальной накладки приходится неоднократно подрезать, так, чтобы линия крепления к обрешетке проходила по оси доски.

Первый отрезок торцевой планки необходимо аккуратно подрезать так, чтобы край плотно заходил на фронтонную доску. Далее полка аккуратно отгибается, после чего вся торцевая планка укладывается на подготовленное основание из фронтонной доски и бруса. При этом угловые кромки и широкая полка будут работать, как пружина, и плотно прижиматься к поверхности бруса и фронтальной доски.

Укладку накладки начинают с нижней части ската кровли. Каждый последующий элемент выкладывается подобно металлочерепице, с нахлестом в 4- 5 см на верхний край предыдущего отрезка планки. Крепление выполняется двумя рядами саморезов. Первый ряд закручивается в тело фронтальной доски, второй ряд крепится по горизонтальной поверхности накладки в толщу опорного бруса. В торце планки устанавливают заглушку и также крепят саморезами с боковых сторон.

После монтажа все линии реза и стыки, головки саморезов следует аккуратно обработать аэрозольным лаком, изолирующим открытый металл.

Заключение

Установка торцевых планок для металлочерепицы не представляет особого труда даже для начинающих кровельщиков, потребуется лишь аккуратность и выдержка в подгонке размеров и места крепления брусовой опоры и фронтальной доски. Любое разрезание ножницами листа металлочерепицы или торцевой накладки дает большое количество очень острых и мелких заусенцев, поэтому работать необходимо только в перчатках, и линию реза обязательно обрабатывать напильником для снятия острых краев.

bouw.ru
