руководство, нормы СНИП, советы монтажа

Чтобы длительно и, что не менее важно, безопасно эксплуатировать мягкую кровлю, нужно позаботиться о грамотном устройстве вентиляции под кровлей. Отсутствие вентиляции пространства под крышей чревато массой неприятностей – от протечек, запаха сырости до очень скорого разрушения материала покрытия крыши, который, поверьте, обходится совсем недешево. Установка аэраторов на мягкой кровле — один из важных элементов, но далеко не всеми используемый. Хотим показать необходимость его устройства.

Проблему может решить установка аэраторов на мягкой кровле. Циркулирующий через эти искусственные вентканалы воздух, предупреждает скопление конденсата, соответственно, защищает деревянные элементы от загнивания, образования плесени, просушивает слой утеплителя кровельного пирога, а также другое.

Таким образом, наличие вентиляционных аэраторов для мягкой кровли ограждает ее от повреждения, гарантирует комфортное проживание в доме.

Почему под крышей конденсирует влага ↑

Даже присутствие пароизоляции и гидроизоляции в составе пирога кровли не может полностью перекрыть доступ влажных паров, продуктов жизнедеятельности человека, из жилых помещений.

Когда теплый пар соприкасается с более холодной поверхностью, то, как известно из курса физики, он начинает конденсировать, образуя мельчайшие капли воды. Они оседают на различные материалы и конструкции (стропила, утеплитель и другое) и пропитывают их.

Влага может попасть в подкровельное пространство и снаружи. Теплый воздух, скопившийся на чердаке, прогревает кровлю изнутри, из-за чего снежный покров на крыше зимой начинает таять. С понижением температуры местами образуется наледь. При соответствующих условиях также тает и она. Через стыки кровельного материала вода проникает внутрь, и крыша, таким образом, начинает протекать.

Страдает также и покрытие на крыше. Когда температура понижается, то влага, проникшая в образовавшиеся микротрещины, может разрушить материал. В итоге микротрещины становятся видимыми, возможно даже сквозными.

На мягкой кровле наиболее часто встречаются следующие дефекты, вызванные избытком напитки влагой:

  • Пузыри на поверхности. Как правило, верхний слой в пироге такой кровли – гидроизоляция, а нижний – пароизоляция. По сути, они образуют замкнутый воздухонепроницаемый контур.
  • В жару температура кровельного пирога может достигать аж 100°. В подобных условиях скопившаяся в контуре вода превращается в пар, готовый испариться. Это может стать причиной появления вздутий на поверхности либо разрушения кровли.
  • Понижается эффективность утеплителя. Намокшая теплоизоляции теряет свою эффективность: намокание на два процента повышает теплопроводность утеплителя процентов на сорок. В результате кровля начинает намного хуже удерживать тепло. Соответственно, возрастает стоимость отопления.
  • Разрушаются перекрытия. Структура цементно-песочных составов, из которых они обычно выполнены, капиллярно-пористая. Как только температура падает, попавшая в эти поры вода кристаллизуется. Увеличившись в объеме, она с большей силой давит изнутри на поры. В результате чего, они разрушаются.

Скачайте нормы и руководства по установке аэраторов со схемами монтажа:

В чем суть аэрации кровли ↑

Излишки влаги из-под кровли удаляются за счет испарения, которое становится возможным благодаря перемещению потоков воздуха. Показатели давления внутри дома и снаружи сильно разнятся, поэтому воздух начнет циркулировать как только две среды будут сообщены.

Создать эффективную вентиляцию для холодного чердака довольно просто. Достаточно ограничиться слуховым окном, щелями в районе конька или неплотным прилеганием свесов карниза.

В случае теплого чердаков либо мансарды подобное решение неприемлемо, поскольку в холодное время года нерегулируемая вентиляция станет причиной понижения температуры в помещениях.

Оптимальным вариантом для них являются кровельные аэраторы для мягкой кровли (фото ниже), через которые соединяются пространства под и над крышей. В проходной трубе аэратора для гибкой черепицы формируется принудительная тяга, вызванная разницей давлений, которая способствует вытягиванию влажных паров наружу.

аэратор для гибкой черепицы

Чтобы вентиляция крыши из мягкой кровли функционировала нормально, необходим подвод воздуха извне. Они поступают через вентиляционные зазоры (продухи), предусмотренные на карнизах. Поступивший с улицы воздух в процессе прохождения через теплый чердак нагревается, затем устремляется вверх – непосредственно к крыше. Тяга, сформированная в аэраторе на крыше

, выводит поток воздуха через проходную трубу и выбрасывает наружу.

На заметку

Коньковый аэратор для мягкой кровли при правильной установке за один час дважды пропускает воздух, поступающий через карнизные продухи на карнизах и слои кровельного пирога, просушив и провентилировав его.

Установка аэраторов на мягкой кровле в требуемом количестве обеспечивает сухость, как покрытия кровли, так и утеплителя. Примечательно, что вентиляция мягкой кровли через кровельный аэратор сможет предупредить накопление влаги под новой крышей, как и высушить пирог старой, который уже успел напитаться влагой.

Виды аэраторов ↑

Различают три вида установок, работающих на вентиляцию подкровельного пространства:

  • Непрерывные в основном монтируются на коньке. Модель необходимо расположить на всю протяженность стыка скатов. Внешне конструкция выглядит, как угловой элемент с отверстиями. Открытые полости защищены барьерами, которые препятствуют попаданию под крышу осадков, пыли и насекомых.

  • Точечные аэраторы располагают в отдельных местах кровли, где больше всего необходим отвод влаги и пара. Чаще всего это скаты, реже –конек. Их устанавливают в определенном порядке. Каждая такая конструкция есть не что иное, как вентиляционная труба с защитным колпаком. Обычно последний имеет вид «коробочки» либо «грибка».

На заметку

Точечная скатная конструкция соединяется с кровлей посредством плоского основания, коньковая — имеет угловое основание, посредством которого она сопрягается с кровлей близ кровельного ребра.

  • Турбинные – самые мощные: они извлекают влагу как из кровельного пирога, так и из помещений дома. Для вытяжки влажного воздуха устройство снабжают электроприводом. Модели этого типа подбирают с учетом уклона ската. Нужно отметить также, что они не походит для установки на скатах большим углом наклона.

Совет

Профессионалы рекомендуют использовать турбинные аэраторы из алюминия, поскольку этот материал не корродирует и не деформируется под воздействием тепла.

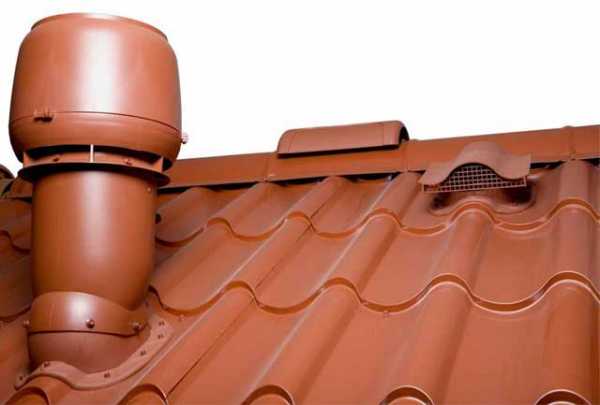

Важно отметить, что для каждого типа покрытия крыши необходим аэратор из конкретного материала. Рассмотрим несколько примеров. Начнем с битумной черепицы.

  • Аэратор подкровельного пространства в этом случае изготавливают из полипропилена, который отличается высокой ударопрочностью. К тому же он успешно противостоит температурным перепадам, воздействию ультрафиолета, коррозии. Как правило, в качестве мест установки выбирают стыки плит либо наивысшую отметку ската.

  • Для металлочерепицы. Аэратор производят из металлов, устойчивых к различным агрессивным воздействиям, включая коррозию. Устанавливают практически на любом участке кровли.
  • Для профлиста. Установки изготавливаются из того же материала, что и в предыдущем случае, только устанавливать его нужно ближе к коньку.

Конструктивные особенности предполагают существенные различия в подходе к монтажу аэраторов на мягкой кровле.

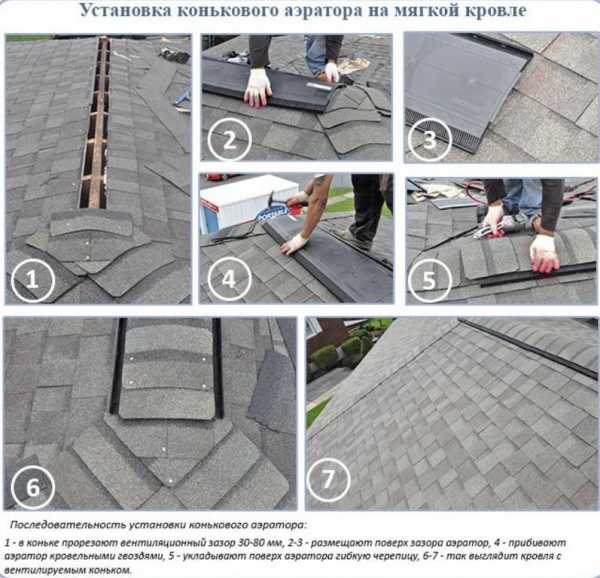

Установка аэраторов на мягкой кровле пошагово ↑

Напомним, что же такое аэратор (смотри на фото). Это искусственный вентканал, который работает как на вытяжку влаги наружу из-под крыши, так и проводит циркуляцию воздуха.

Рассмотрим, в отдельности, как монтируют каждый вид аэратора, конькового и точечного.

Устройство конькового варианта предельно простое. Он подходит для кровель, имеющих угол наклона в пределах от 12 до 45°.

  • По обе стороны конька либо на его вершине прорезается паз для вентиляции толщиной 30–80 мм. Выбор конкретной толщины изначально определен производителем. Для работы со сплошным основанием используют циркулярную пилу.
  • Прорези должны заканчиваться, не доходя до края конька на 300 мм, и не нарушать целостности скатов с обеих его сторон.
  • На сплошные участки, оставшиеся по краям конька, накладывают коньковую черепицу.
  • Затем накладывают коньковый аэратор. Все его сегменты фиксируют на кровельные удлиненные гвозди либо на шурупы, которые вкручивают сквозь имеющиеся на детали готовые отверстия. Сами же сегменты присоединяют аналогично деталям конструктора.
  • На готовую конструкцию укладывают коньковую черепицу. Принцип монтажа мало отличается от обычного способа: разница только в элементах крепления. Это должны быть удлиненные элементы крепежа.
  • Герметичность конструкции обеспечивает силиконовый герметик, которым заделывают ее торцы.

В видео-сюжете детализированы нюансы процесса установки аэраторов на мягкой кровле.

Схема устройства точечной вентиляции мягкой кровли ↑

Схема монтажа точечного варианта несколько сложнее:

  • Как известно, мягкую кровлю укладывают на сплошную обрешетку из фанеры или ОСП. В ней вырезают отверстие, углубленное до теплоизоляционного слоя. Диаметр его должен в точности соответствовать размерам внутреннего отверстия канала искусственного вентзазора. Если диаметр будет меньше, то на поверхности покрытия крыши начнут появляться образуются вмятины, где будет скапливаться влага или грязь, если же больше, то понадобится дополнительная уплотнительная прокладка.

Важно

Если по какой-либо причине утеплитель на этом месте оказался слишком влажным, то его необходимо полностью или частично заменить. Таким образом можно будет сохранить теплопроводность теплоизолятора на должном уровне.

  • Для разметки юбку располагают на обрешетке, обводят контуры отверстия вентканала с помощью карандаша либо гвоздя, и по полученному контуру вырезают отверстие электролобзиком.
  • Поверх него размещается юбка аэратора, которую фиксируют как минимум на 6 кровельных гвоздей либо шурупов.

Совет

По рекомендации некоторых производителей для повышения адгезии помимо крепежных элементов дополнительно используют битумную мастику. При таком подходе сначала на оборотную сторону основания трубки наносят герметик и плотно приклеивают к скату, после чего используют крепежные детали.

  • На юбку надевают защитный каркас и прикручивают его саморезами. После чего монтируют колпак, защищающий пирог кровли от проникновения осадков, защелкивают его и крепят на саморезы.
  • Место стыковки герметизируют и обязательно накладывают дополнительный слой гидроизоляции.
  • Аналогично выполняют монтаж остальных точечных моделей (согласно расчетам), которые образуют единую систему вентиляции.
  • Поверх юбки укладывают черепицу, подрезая лепестки по линии примыкания.

Монтаж аэраторов в советах от профессионалов ↑

  • При установке аэраторов учитывается размер и форма кровли, состояние пароизоляции, а также степень влажности воздуха.
  • Установку аэраторов для плоской кровли, имеющей несложную конфигурацию рекомендуется проводить из расчета: по 1 грибку/100 кв. м кровельной поверхности. Однако, отстоять друг от друга они должны не более, чем на 12 м.
  • Если в конструкции кровли имеются ендовы либо четко выраженный конек, искусственные вентканалы располагают на участках водораздела.
  • Расчет систем вентилируемых установок для зданий, имеющих высокий уровень влажности лучше поручить строительным проектным компаниям.
  • Профессионалы рекомендуют комплектовать аэрирующие системы у одного и того же поставщика. Таким образом можно уменьшить риск возникновения проблем, когда заменяются бракованные детали.

Наиболее популярные бренды производителей аэраторов ↑

Одной из первых моделей семейства сплошных устройств является коньковый. Начнем именно с него.

  • Аэраторы Ridge Master (США) (Plus и другая модификация HipMaster). Форма профиля конструкция, она запатентована) исключает повреждения.

Модели Ridge Master можно устанавливать исключительно на строго горизонтальных коньках, Они не рекомендованы для использования на наклонных ребрах. Для этих случаев подходит Хип Мастер. Отметим некоторые преимущества вентиляционных аэраторов этого производителя.

  • Особая запатентованная система для защиты от атмосферных осадков и ветра. Она имеет специальную конструкцию внутренних перегородок, спроектированную на компьютере.
  • Защитный каркас спаян ультразвуком.
  • Встроенные смыкающиеся края позволяют быстро и намного надежнее соединять детали конструкции, повышают устойчивость к погодным воздействиям, обеспечивают точное прилегание к скатам.
  • Аэратор с успехом противостоит раздавливанию. На нем предусмотрена поддержка для крепежных элементов, а также специально разработанные ребра, которые обеспечивают ровность и гладкость линии крыши.
  • На конструкции не образуются вмятины, например, от веток или трещины при резких перепадах температуры, она устойчива к ударам молотка.
  • Гарантия от производителя – 40 лет.
  • Коньковый аэратор для мягкой кровли Технониколь – полностью аналогичен Ridge Master, но отличается по длине. Эффективность вентиляции: примерно 1 элемент/25 кв.м.

Компания Технониколь предлагает также различные варианты точечных моделей. Вот некоторые из них.

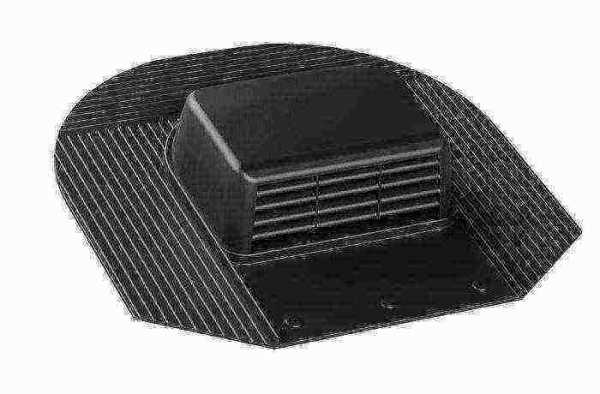

  • КТВ скатный. Используют исключительно на кровельных покрытиях их битумной черепицы. Их крепят к кровле через проходной элемент в процессе укладки мягкой черепицы. Устройство сложно заметить на крыше. Эффективность вентиляции: примерно 1 элемент/ 5-10 кв.м.
  • КТВ-альфа. Это эконом вариант скатной модели аэратора КТВ для гибкой черепицы. Защищен от атмосферных воздействий и насекомых полиуретановым (ретикулированный) фильтром. Эффективность вентиляции: примерно 1 элемент/20 кв.м.
  • Pilot скатный. Используется на крышах, покрытых битумной черепицей. Крепится к кровле через проходной элемент непосредственно в процессе укладки кровельного материала. Нижний скользящий элемент позволяет фиксировать его строго по вертикали при любом уклоне крыши. Эффективность вентиляции: примерно 1 элемент/ 5 кв.м.

  • Финский производитель SK Toute предлагает широкий ассортимент аэраторов назначения. Модели Vilpe Vent принципиально разнятся от изделий других производителей:
  • Исключительно высокое качество использованных материалов, которое обеспечивает превосходные характеристики подобных систем: исключительная стойкость к агрессивным воздействиям внешней среды и ультрафиолету.
  • Они надежно защищены от коррозии.
  • Универсальны, то есть их можно устанавливать на любую кровельную систему.
  • Высокая степень шумоизоляции.

Скачайте нормы и руководства по установке аэраторов со схемами монтажа:

© 2019 stylekrov.ru

stylekrov.ru

Как крепить коньковый аэратор?

Иногда в стремлении построить свой дом как можно лучше и качественнее, люди приобретают и устанавливают ненужные, бесполезные устройства. Но чаще случается наоборот – покупая дорогостоящие материалы, производители которых обещают, что они будут служить 50-60 лет, домовладельцы забывают о сопутствующих аксессуарах, обеспечивающих их длительную эксплуатацию. Мало кто устанавливает аэраторы на кровле, хотя их наличие напрямую влияет на комфорт и время службы крыши. Эта статья расскажет, для чего нужны дефлекторы, как они работают и как выполнить монтаж такого прибора.

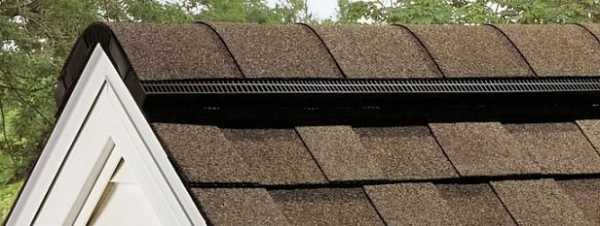

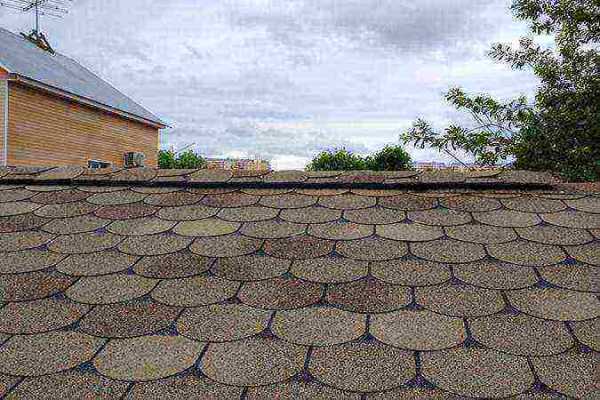

Коньковый аэратор на мягкой кровле

Коньковый аэратор на мягкой кровле

Конструкция аэратора

Аэратор или дефлектор – устройство, через которое происходит выход нагретого воздуха во внешнее пространство. Образно говоря, с его помощью дом начинает «дышать», наполняясь свежим, богатым кислородом воздушным потоком. Обеспечить его свободную циркуляцию можно двумя способами:

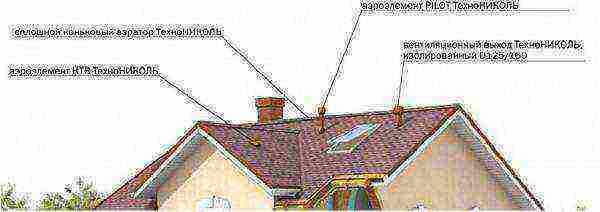

Расположение элементов принудительной вентиляционной системы на мягкой кровле

В современных домах с жилой мансардой, для термоизоляции которой использовались эффективные утеплители, недостаточно оборудовать коньковый аэратор, чтобы принудительная вентиляция мягкой кровли работала, нужно также предусмотреть карнизные продухи и вытяжные отверстия.

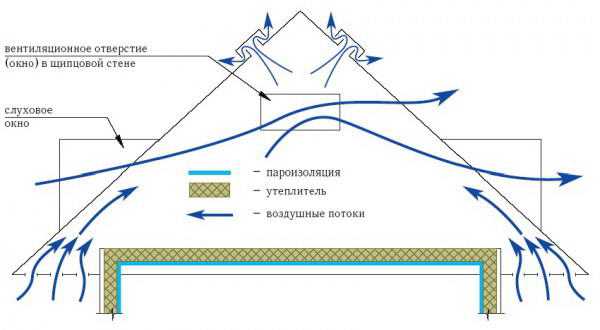

Циркуляция воздуха в доме с мягкой кровлей

Для организации вентиляции с помощью дефлекторов, необходимо понимание, как нагретый воздух циркулирует внутри постройки. В холодное время года он проникает в дом через двери и окна, нагревается в помещениях первого этажа и поднимается выше. Как правило, выше находится мансарда, которую утеплили несколькими слоями термоизоляционного материла с гидроизоляционной пленкой для сокращения затрат на отопление. Из этого почти герметичного помещения воздуху деться некуда, поэтому он остается там, делая атмосферу затхлой, влажной и некомфортной для проживания.

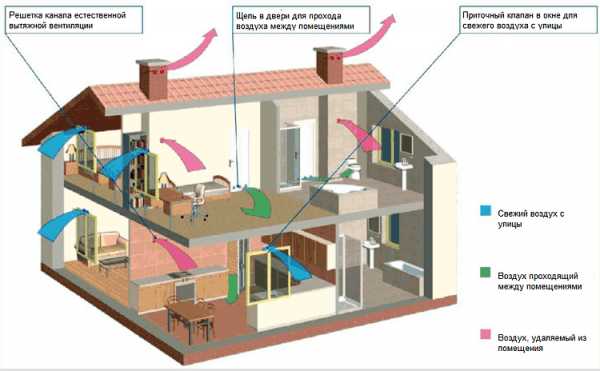

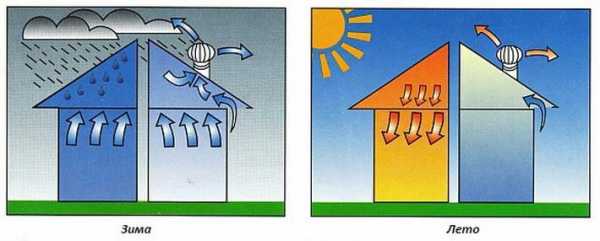

Схема циркуляции воздуха в доме

Второй аспект этой проблемы – используемый кровельный материал. Свойства мягкой кровли таковы, что при нагревании в жаркий сезон, температура ее поверхности превышает 100 градусов. Воздух, нагреваясь от соприкосновения с крышей, переходит в парообразной состояние, постепенно остывая и оседая в виде конденсата во внутренних слоях кровельного пирога. Больше всего от конденсата страдает утеплитель. При однократном намокании его структура нарушается, а термоизоляционные свойства снижаются в половину. Даже после высыхания эффективность утеплителя не достигнет прежнего уровня, под мягкой кровлей циклы намокания повторяются многократно.

Современный долговечный кровельный материал производят на основе битумно-полимерной мастики, если на нем не выполнена установка аэраторов, опасные для здоровья пары этих соединений оседают внутри дома, подвергая здоровье его обитателей большой опасности.

Виды аэраторов

Для организации принудительной вентиляции мансардного помещения под мягкой кровлей существует несколько моделей дефлекторов. В зависимости от типа крыши и того, какой кровельный материал используют, можно использовать один из вариантов:

  1. Коньковый аэратор. Это разновидность устройства для обеспечения циркуляции воздуха, который устанавливают на скатных крышах, имеющих коньковое соединение. Оно выглядит как угловая деталь со сквозными отверстиями, защищенными от проникновения насекомых и пыли. Аэратор для кровли закрепляют вдоль всего конька и закрепляют поверх кровельный материал. Расположение дефлектора не пускает влагу внутрь, а воздух в то же время беспрепятственно выходит наружу. Установка конькового аэратора к тому эффектный и эстетичный способ гидроизолировать коньковый паз.

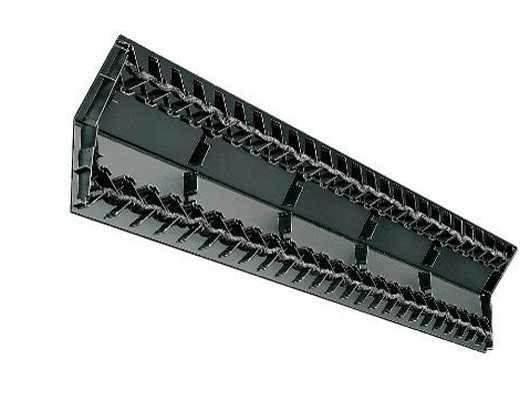

    Коньковый аэратор

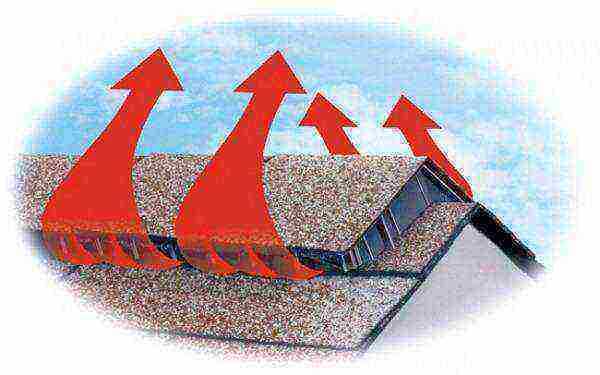

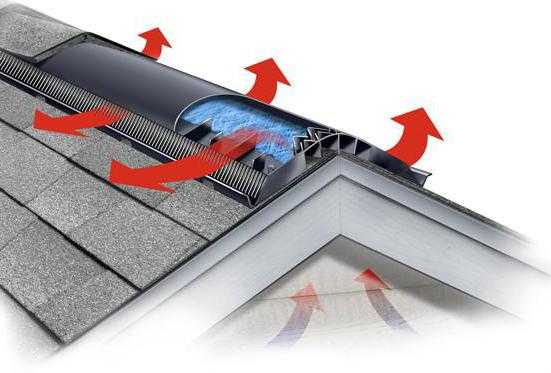

    Принцип работы конькового аэратора

  2. Точечный аэратор. Точеные дефлекторы подходят для крыш без конька, к примеру, плоских или шатровых. Они состоят из 4 деталей: трубки, колбы, фильтровальной сетки и защитного зонтика. Точечные дефлекторы бывают плоские и бутылочные. На плоские крыши устанавливают плоские, а на односкатные и шатровые бутылочные. Для организации вентиляции точечные аэраторы равномерно распределяют по крыше, располагая недалеко от конька на расстоянии 15-20 см. Чтобы ориентировочно рассчитать необходимое количество аэраторов, нужно учесть, что на площадь 20-25 кв. м. требуется 1 дефлектор, однако установка менее 2 нецелесообразна.

Аэратор бутылочного типа

Заменить коньковый дефлектор может вентиляционная коньковая лента на клейкой основе, это гофрированная полоса из тонкого металла. Она гнется и растягивается, подстраиваясь под рельеф крыши, а циркуляция осуществляется через воздухопроницаемую мембрану.

Функции аэраторов

Мягкая кровля нуждается в организации принудительной вентиляции, так как без них, она выработает и половины срока возможной эксплуатации. Аэраторы на кровле необходимы, чтобы:

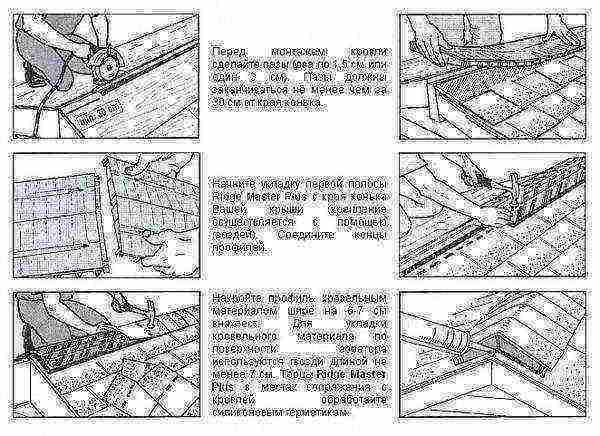

схема установки конькового аэратора

  • Не допустить оседание конденсата и намокание термоизолирующего материла. Сырой утеплитель делает микроклимат в мансарде необитаемым за счет повышенной влажности, неприятного запаха.
  • Предотвратить гниение, а в последствии разрушение деревянной стропильной системы из-за вредоносной деятельности микроорганизмов.
  • Выводить затхлый, застоявшийся воздух из мансарды и впускать свежий с улицы.
  • Поддерживать оптимальную температуру во время летней жары, перегрева кровли.
  • Защитить мягкий кровельный материал от образования пузырей, трещин, деформации и прорывов по причине избыточного перегрева.
  • Обезопасить домочадцев от битумных паров, которые при воздействии высокой температуры выделяет кровельный материал на его основе.

Качественная вентиляция, использование коньковых и точечных аэраторов делает мягкую кровлю долговечной, комфортной, безопасной для благополучия вашей семьи.

Видео-инструкция

Необходимое условие для безопасной и длительной эксплуатации кровли – вентиляция мягкой кровли и подкровельного пространства. Аэратор для мягкой кровли, установленный по правилам, позволяет забыть о протечках кровли, вызванных скоплением конденсата на внутренней поверхности покровного материала и в толще утеплителя.

Почему возникает конденсат

Образование конденсата это естественный физический процесс. Типичные примеры в повседневной жизни – роса на траве, иней на кузове автомобиля весенним или осенним утром. Вода выделяется когда воздух, остывая и сжимаясь, становится настолько плотным, что выдавливает из себя лишние молекулы воды, которые оседают на ближайшей твёрдой поверхности. В нашем случае это поверхность кровли.

Поскольку избежать конденсата невозможно, встаёт вопрос о минимизации или полного исключения негативных последствий образования конденсата. Для этого необходимо организовать 2 процесса:

  1. Отвод конденсата.
  2. Просушка кровельных слоёв.

Первую задачу решают подкладочный ковёр и карнизный капельник. Вторая задача решается организацией достаточной вентиляции подкровельного пространства, которая обеспечивается устройством притока наружного воздуха в карнизной части кровли и удалением воздуха из коньковой части. Поскольку кровельный конёк должен быть защищён от попадания атмосферных осадков и насекомых, для вентиляции кровли из битумной черепицы выполняют монтаж специального элемента. Этот кровельный вентиляционный элемент имеет несколько названий: дефлектор, вентиль, аэратор, продух. Суть одна. Он обеспечивает одновременно выпуск воздуха и герметичность конька, предохраняя эту часть крыши от попадания осадков, листвы, насекомых, птиц и прочих посторонних предметов.

Отметим что монтаж элементов вентиляции конька напрасен, если не выполнено условие свободного поступления воздуха из карнизной части крыши и движение его по воздушной прослойке в кровле.

Виды аэраторов

Коньковые аэраторы бывают сплошные и точечные.

Аэратор линейный (сплошной) применяется на коньковых участках скатных кровель, если нет риска скопления снега на коньке . Это изделие заводского изготовления, представляет собой профильный элемент из полиэтилена высокого давления, на который сверху крепятся карнизные плитки мягкой черепицы. Производится в России, а также поставляется из зарубежа ведущими иностранными производителями гибкой черепицы. Сплошные аэраторы различных компаний-производителей схожи по конструкции. Типичный сплошной аэратор имеет рёбра жёсткости и воздухопроницаемый уплотнитель, защищающий конёк от проникновения насекомых и задувания снега, который прочно крепится между рёбрами. Между собой элементы крепятся специально предусмотренными замками. Аэратор устанавливается на конёк и закрывается сверху коньковой черепицей.

Монтаж кровельных аэраторов сплошного типа можно вести как в виде непрерывной линии, соединяя элементы между собой, так и отдельными участками. Это зависит от площади кровли и вкусов её владельца. Сплошной коньковый ряд на кровле из мягкой черепицы выглядит эстетичнее.

Основные производители сплошных аэрационных элементов

Родоначальником семейства сплошных аэраторов принято считать коньковый аэратор «РиджМастер». (RidgeMaster). Элемент имеет длину 1219 мм и два исполнения по ширине: 229 мм и 279 мм. Финский производитель Vilpe, известный своей специализацией на аксессуарах для кровель, поставляет в Россию широкий ассортимент элементов вентиляции. Сплошной аэратор «Технониколь» является полным аналогом конька «Риджмастер», но имеет длину элемента 0,6 метра. Обеспечивает вентиляцию ориентировочно на 10 м2 кровли (при условии толщины вентилируемой воздушной прослойки 5 см).

Аэратор точечный

Монтаж точечных аэраторов предусматривают на плоской крыше и на кровле, где конька как такового нет (например, кровля пристройки к стене), или в местах прерывания сплошного потока воздуха от карниза (например, под мансардным окнами), а также на очень длинных участках скатов длиной более 15 метров.

Точечные аэраторы следует устанавливать на расстоянии 0,5-0,8 метра от самой высокой точки участка кровли, а при сложных кровлях установку выполняют по указаниям проектировщиков. Точечные кровельные аэроэлементы бывают низкого и высокого типов. Наиболее популярные:

  • Аэратор типа КТВ. Выпускается многими российскими и иностранными производителями. Обеспечивает вентиляцию подкровельного пространства на 20 м2.

  • Аэратор типа КТВ-вентиль. Выпускается в нескольких цветовых гаммах и используется в основном при устройстве покрытия из битумной черепицы премиум-класса. Обеспечивает вентиляцию подкровельного пространства до 40 кв. м.

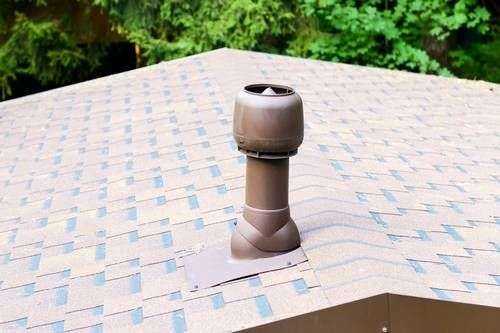

  • Vilpe, Технониколь и другие производители выпускают также высокие точечные элементы. Эти вентиляционные элементы являются спасением для кровель с небольшим уклоном (14°) или при условии скопления снега, когда сплошной аэратор не сработает. Изготавливаются для уклонов 14 и 27 градусов, для коньковых и скатных участков кровли и для плоской кровли. В серии доступны три диаметра: 75, 110 и 160 мм.

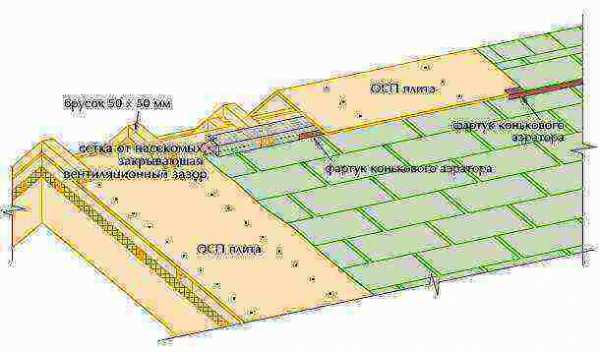

Аэратор самодельный

При острой необходимости, коньковый аэратор можно выполнить и своими руками. Для этого необходимо заготовить бруски сечением 50х50 и длиной 300 мм. Края подкладочного ковра в коньке нужно завернуть наружу и напустить поверх битумной черепицы на 80-100 мм. Бруски нужно тщательно обработать антисептиком, поскольку они почти всегда будут влажными.

Бруски набить перпендикулярно от конька с шагом 300 мм. Сверху выполнить монтаж ОСП. Таким образом, получится «этажерка». Сверху этажерку накрыть коньковыми плитками мягкой черепицы. Отверстия для выпуска воздуха следует защитить мелкой сеткой от насекомых.

Необходимо отметить, что установка самодельного конька далеко не всегда является решением для вентиляции кровли . Зачастую конденсат оседает на тыльной поверхности ОСП в центральной части конька. Затем капли не столько скатываются по уклону наружу, как это бывает в промышленно выполненных аэраторах, сколько дружно капают назад на утеплитель или в пространство чердака.

Известная народная мудрость гласит, что каждый мужчина должен построить дом, вырастить сына и посадить дерево. Если два последних пункта осуществить немного легче, то с постройкой дома дела обстоят сложнее. Главным атрибутом любого строения, будь то дача, сарай или административное здание, является крыша. Она дом защитит от дождей и от летнего зноя. Но многообразие кровельных материалов заставляет собственников задуматься о том, что подойдет лучше. А когда все сомнения отброшены и материал выбран, главное за малым: правильном оформлении.

Что такое коньковый аэратор?

Большую роль в выборе кровельного материала сейчас играет стоимость и качество. Чаще всего используется мягкая кровля или битумная. Она стойкая к перепадам температуры, хорошо удерживает тепло и имеет приятную стоимость.

Во время её укладки используется паробарьер, который должен удерживать тепло, выходящее изнутри дома, и защищать от попадания дождя, снега снаружи в случае повреждения внешнего слоя. Но, как и любой пластиковый материал, он имеет свойство накапливать конденсат.

Чтобы скопление влаги не привело к порче древесины, использованной во время возведения крыши, стоит использовать специальные пластиковое или металлическое приспособление со множеством отверстий или встроенной сеткой для отвода горячего воздуха, которое называется «коньковый аэратор».

Виды аэраторов

В зависимости от кровельного материала и вида крыш могут использоваться несколько видов аэраторов:

  • Одиночный аэратор размещается по всей поверхности крыши точечно, особенно это актуально для изолированных и труднодоступных мест. Их делят на коньковые и скатные.
  • Непрерывный аэратор имеет вид длиной пластиковой или металлической ленты, которая равномерно распределяется по всей поверхности ската.
  • Турбинный аэратор появился на рынке не так давно, имеет вид трубы со встроенным вентилятором. Такая вытяжка позволяет намного эффективнее выводить горячий воздух наружу.

Для крыш, покрытых металлопластиком, используются металлические конструкции со специальным покрытием, легко переносящим коррозию и перепад температур. Металлические аэраторы легко крепятся в любой части крыши.

Коньковый аэратор для мягкой кровли производят из качественного полиуретана, хорошо переносящего жару до +90 С и холода до -40 С. Такие детали должны быть ударостойкими. Чаще всего их устанавливают в местах стыковки верхних краев скатов.

Можно ли установить аэратор своими руками?

Для того чтобы понять, необходим ли вам аэратор на крыше или нет, стоит посоветоваться со специалистом. Ведь удобнее всего монтировать эти приспособления во время укладки крыши. В это время проще учесть особенности материала, глубину залегания защитного слоя и возможную дополнительную изоляцию.

Но если случилось так, что крыша уже имеется, а дополнительные работы все же необходимы, можно попытаться сделать это и самому.

Самый простой вариант — установить коньковый аэратор для мягкой кровли своими руками. Слой битумных квадратов, покрывающих конёк, придется снять. Под него установить ленточный коньковый аэратор из пластика или металла. Такой уголок со множеством отверстий и сеток будет приподнимать рубероид на стыком скатов. Весь горячий воздух будет свободного подниматься и выходить сквозь отверстия, препятствуя образованию конденсата.

Сложнее обстоят дела с точечными аэраторами. Для установки необходимы точные расчеты диаметра выемки под основание аэратора. Если его сделать слишком большим, придется использовать дополнительный материал для уплотнения.

Вначале необходимо карандашом обвести размер основания точечного аэратора. С помощью лобзика или другого инструмента сделать отверстие, вставить юбку и закрепить с помощью гвоздей, саморезов или клеевого состава. Сверху на юбку наносят битумный клей и укладывают черепицу таким образом, чтобы не оставалось отверстий.

Но стоит помнить, что точечные аэраторы устанавливаются на плоских крышах или с уклоном не более 12 градусов.

Что будет, если не установить аэратор?

Коньковый аэратор — нужная деталь для крыши, покрытой мягкой черепицей и не только. Если вы еще раздумываете о целесообразности такого приобретения, то стоит заметить: оно того стоит. Сэкономив сейчас небольшую сумму, в дальнейшем вы потратите гораздо больше, заменяя всю крышу.

Последствия:

  • Прогнившие балки и перекрытия.
  • Повышенная влажность в жилых помещениях.
  • Размножение плесневых грибков в утеплителе и на стенах здания.
  • Вздутие и трещины кровельного материала.

Если вы еще не знаете, как выглядит коньковый аэратор для мягкой кровли, фото представлены в данном материале.

Но стоит помнить, что данное приспособление устанавливается в паре с софитами, которые способствуют притоку воздуха. Система вентиляции, состоящая из софитов и аэратора, создаст отличный микроклимат в вашем доме.

Коньковый аэратор ПОЛИВЕНТ-КОНЕК

Инструкция по установке.

Перед началом установки, внимательно ознакомьтесь с инструкцией,

невыполнение которой может привести к неправильной установке.

Необходимые инструменты: циркулярная пила, молоток, шнур для разметки, нож или ножницы, рулетка, пистолет для герметизации швов и мастика «Фиксер» в картридже.

Общие правила установки:

Устанавливается на кровли с уклоном от 14о до 45 о. Устанавливается только на конек крыши. Обязательным условием при установке Поливент-Конька служит наличие продухов для обеспечения притока воздуха от карниза. При креплении Поливент-Конька и коньковой черепицы на нем гвозди должны входить в основание минимум на 6,3 мм. Все прорези должны быть на расстоянии не менее 300 мм от края наружной стены или от дымоходов. В начале и в конце конька Аэраторы должны выступать над прорезью на 250 мм. Чтобы не ухудшать внешний вид кровли и всего здания рекомендуется установить аэраторы Поливент-Конек на всю длину конька. Все Коньковые Аэраторы Поливент-Конек имеют накрывающие и накрываемые окончания, которые соединяются при наложении, образуя прочную и герметичную конструкцию. Начинайте установку Поливент-Коньков от края конька с накрывающего конца. Завершить установку Поливент-Коньков надо заводским окончанием с накрываемым концом. Структурные ребра должны быть расположены на плоской верхней части последнего ряда гибкой черепицы, иначе возможна протечка. Для этого может потребоваться подрезка черепицы и перемещение ее в зону перегородок Конькового Аэратора.

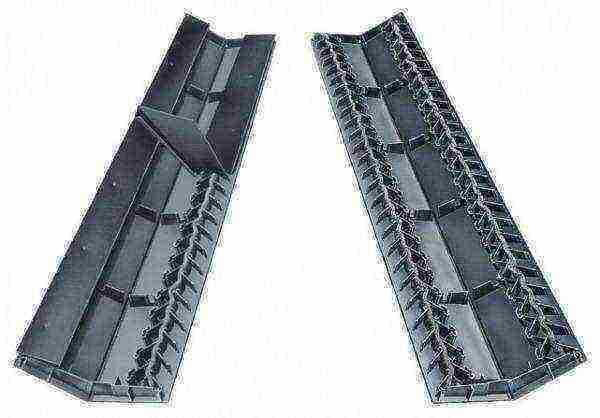

 Детали конькового аэратора Поливент-Конек

Барьер от атмосферных осадков и насекомых Структурные ребра Разделительная перегородка Взаимосоединяющиеся окончания Накрываемое окончание Разметка для крепления черепицы Отверстия для гвоздей Накрывающее окончание

Технические параметры:

Размер 0,61 х 0.28 м Материал: стойкий к агрессивной среде и механическим повреждениям пластик Площадь вентилируемого подкровельного пространства — около 10 м2

1. Для замены кровли сначала удалите старую коньковую черепицу. Если кровля новая, начинайте с шага 3 (сначала разрежьте основание, потом уложите гибкую черепицу).

2. Для крыш с коньковым брусом определите точку, с которой надо сделать вент. Зазор 13 мм в каждую сторону. Для крыш без конькового бруса – 13 мм в каждую сторону от конька.

3. Циркулярной пилой разрежьте основание по отмеченной линии. Начинайте делать все прорези на расстоянии 300 мм от края наружной стены или дымоходов.

4. Закрепите минимум два коньковых гонта по всем краям крыши.

5. Предварительно согните Поливент-Конек, для придания необходимой формы, что облегчит установку.

6. Поливент-Коньки имеют накрывающие и накрываемые окончания, совмещаемые при наложении. Дополнительной герметизации не требуется.

7. Начинайте крепить вент. систему гвоздями с накрывающего окончания. Гвозди забивайте через специальные отверстия.

8. Начинайте крепить вент. систему гвоздями с одного конца конструкции и, чередуя стороны, забивайте их в направлении вашего движения.

9. Перегородки Поливент-Конька должны лежать на плоской части последнего ряда черепицы, как показано на рисунке. Иначе возможны протечки.

10. Если последняя полоска аэратора слишком длинная, то нужно отрезать кусок необходимой длины с накрываемым окончанием, прибавив к нему 13 мм. Подрезать ребра на 13 мм и наложить на предыдущую полосу.

11. Прибейте гвоздями коньковую черепицу по специальной разметке «Зона для фиксации черепицы».

12. Соединения окончаний вент. системы с кровлей герметизируется при помощи мастики «Фиксер» в картридже и пистолета для заделки швов.

beton-stroyka.ru

Установка конькового аэратора на мягкой кровле

Установка аэраторов на мягкой кровле

Элемент вентиляции, который позволяет предотвратить возникновение пара и конденсата в кровельном пироге называется аэратор. Они применяются при устройстве мансарды и на кровлях сложной формы.

Аэраторы для мягкой кровли изготавливают из ударопрочного пластика, который способен противостоять: колебаниям температур и негативному воздействию ультрафиолета.

В зависимости от конструктивных особенностей и принципа работы выделяют два типа аэраторов: непрерывные и точечные.

Непрерывный

Коньковый аэратор для мягкой кровли служит для вентилирования подкровельного пространства по всей длине крыши. Конструкция состоит из нескольких сегментов, соединенных между собой защелками. Внутри нее имеются полости, через которые выходит воздух из подкровельного пространства. Приток воздуха осуществляется через карниз.

Чтобы предотвратить попадание осадков, пыли или насекомых предусмотрены фильтры или особая схема расположения вентиляционных бороздок.

depositphotos

Точечный

Устройства для точечной вентиляции могут устанавливаться непосредственно на скат или на конек. Общее количество устройств на крышу определяют в зависимости от размеров подкровельного пространства и мощности аэратора. Один вентиляционный канал может обеспечивать нормальный воздухообмен на площади от 5 до 100 кв. м.

Для регионов с малоснежной зимой предусматривают аэраторы прямоугольной формы (вентиль) с решеткой.

При большом количестве осадков зимой разумнее использовать аэратор в виде трубы с колпаком (дефлектор). Высота трубы обычно находится в пределах 300 — 500 мм (для коньковых может быть меньше). Высокое расположение над скатом позволяет увеличить тягу воздуха.

Точечный аэратор для мягкой кровли предотвращает намокание утеплителя. Влажная теплоизоляция существенно проигрывает в своих характеристиках, появляются мостики холода. Обеспечение нормальной вентиляции позволяет предотвратить такое явление.

Места установки аэраторов стоит продумать заранее. Рекомендуется размещать их на участках стыковки плит утеплителя. Расстояние между соседними устройствами должно быть примерно одинаковым. Равномерное расположение вентиляционных труб на скате кровли позволит добиться максимальной эффективности.

Установка аэратора на скат мягкой кровли

Точечные аэраторы предусматривают в нескольких случаях:

  • нет возможности сделать вентилируемый конек;
  • в качестве дополнительного вентканала для повышения эффективности;
  • при возведении малоуклонных и плоских кровель.

Технология монтажа выглядит следующим образом:

  1. Выбирают место установки и количества устройств. Расстояние от аэратора до конька обычно принимается в пределах 50—80 см. Количество рассчитывают в зависимости от технических характеристик.

  2. В кровельном покрытии и сплошной обрешетке вырезают отверстие по размерам внутреннего контура канала аэратора. Для этого юбку устройства (или основу) прикладывают к поверхности кровли и очерчивают контур контрастным карандашом или гвоздем. После электролобзиком вырезают отверстие. Очищают покрытие от опилок щеткой.

  3. Следующий этап — установка юбки.

    Коньковый аэратор для мягкой кровли — как его выбрать?

    Деталь монтируют поверх вырезанного отверстия. Основу фиксируют на саморезы (6-10 штук) с дополнительной герметизацией битумной мастикой. Состав наносят на основание юбки.

  4. Верх основания проклеивают клеем на битумной основе. Надевают решетку аэратора. Фиксацию выполняют шурупами или саморезами.

Последняя деталь — колпак. Он держится на защелке и саморезах.

Также возможна установка аэраторов для кровли на скат до укладки битумной черепицы. В этом случае юбку монтируют на сплошную обрешетку. На место устройства рекомендуется уложить дополнительный слой гидроизоляции. После монтажа основания его накрывают гонтами кровельного покрытия, подрезая под форму аэратора.

astgift.ru

Установка конькового аэратора на мягкой кровле

Коньковый аэратор представляет собой устройство для обеспечения искусственной вентиляции мягкой кровли. Без вентиляции происходит скопление влаги, которая приводит не только к протечкам крыши, но и к разрушению самого кровельного покрытия. Но от куда берётся влага, ведь мягкая кровля представляется производителями как герметичную, а в кровельной конструкции присутствует пароизоляция и гидроизоляция.

К сожалению, от возникновения влажного пара это не помогает. Пар появляются во всех домах в процессе принятия ванны, готовки пищи и т. д. Когда тёплый пар встречается с холодной поверхностью (из-за резких температурных скачков снаружи и внутри) происходит его конденсация. В результате чего водяные капельки оседают на конструкциях. Так же тёплая влага со временем нагревает кровельное покрытие изнутри, в результате чего в зимнее время, снег, скопившийся на крыше, тает, вода проникает в стыки и крыша протекает.

Назначение аэратора принцип действия коньковой вентиляции

Для удаления скопившейся влаги на скатных крышах и осушения конструкций применяют коньковый аэратор для мягкой кровли. Благодаря этому исключается возможность появления сырости, плесени и затхлого запаха. Главное выбрать качественное устройство для мягкой кровли, например коньковый аэратор ТехноНиколь и выполнить его монтаж ещё на стадии строительства. Но если по каким-либо причинам этого не сделано и влага скопилась, то аэратор можно установить и после окончания строительства, чтобы просушить конструкции и кровлю.

Коньковая вентиляция работает по принципу конвекции. Теплый влажный воздух поступает из дома и направляется к отверстиям в коньке и стремится выйти наружу.

Но этого не достаточно, чтобы обеспечить вентиляцию пространства по кровельным покрытием. Постоянное проветривание возможно только тогда, кода вытяжка и приток воздуха. Вытяжку обеспечивает конёк с аэратором, а поступление холодного воздуха – зазоры внизу карнизов. Для этого используют вентиляционные решётки.

Таким образом, холодный воздух поступает через зазоры в карнизах. Затем нагревается, становится влажным, поднимается к отверстиям в коньке и выходит наружу. Так обеспечивается постоянная циркуляция воздуха, и лишняя влага не собирается под кровлей.

Устройство и монтаж

Коньковый аэратор, либо как его ещё называют, коньковый вентиль, относится к сплошному виду вентиляционных устройств. Материал изготовления: полипропилен высокого давления. По бокам имеются отверстия для того, чтобы обеспечить выход тёплого воздуха из-под кровельного пространства. Имеет вид профиля с рёбрами жесткости и уплотнителем, который исключает попадание внутрь различных насекомых, мусора, осадков и т. д.

Устанавливается на скатных крышах с коньковым соединением при условии, что снег не будет скапливаться на коньке. Сверху накрывается коньковой черепицей. Таким образом, ему можно придать более эстетичный вид. Монтаж конькового аэратора можно выполнять в одну линию либо непрерывно, соединяя части друг за другом, либо отдельными участками.

Установку конькового аэратора для мягкой кровли выполняют на крышах, уклон которых составляет от 14° до 45°. Так же при установке следует помнить, что размер вытяжных отверстий должен быть на 10-15% больше приточных, только тогда создаётся разряжение воздуха и его непрерывная циркуляция.

Порядок выполнения монтажа конькового аэратора

  1. С помощью циркулярной пилы в обрешётке вырезают вентиляционный зазор, шириной 30-80 мм, либо один наверху конька, либо два с обеих сторон от конька. Прорези выполняют не на всю длину конька, а не доходя до его краев на 30 см.
  2. В местах, где зазор не прорезан, укладывают коньковую черепицу.
  3. Выполняют монтаж конькового аэратора. Его элементы крепят специальными длинными кровельными гвоздями или шурупами. Гвозди должны входить в основание не менее чем на 6-7 мм или больше. Между собой элементы аэратора соединяются специальными замками.
  4. Далее накрывают аэратор кровельной черепицей. Укладка выполняется внахлест, так же как и вдоль рёбер. Крепят черепицу специальными длинными кровельными гвоздями.
  5. Торцы в местах, где аэратор сопрягается с кровлей, заполняют герметизирующим составом.



Вывод

Таким образом, установка конькового аэратора на мягкой кровле является обязательным шагом при строительных работах. Он необходим для вытягивания водяных паров. Это позволяет избежать образования лишней влаги, которая пагубно влияет на кровельное покрытие. В результате монтажа аэратора кровля не пострадает и прослужит намного дольше.

stroicod.ru

Коньковый аэратор для кровли из гибкой черепицы

Описание.

Укладка мягкой кровли невозможна без обустройства конька. Коньковый аэратор, или, как его еще называют, вентилируемый конек, выполняет не только декоративную функцию, органично завершая скатную крышу, но и решает проблему вентилирования подкровельного пространства.

Для установки понадобится:

  • Готовый элемент - аэратор. Представляет собой угловую конструкцию из ударопрочного пластика с вентиляционными отверстиями. Длина сегмента от 0,5 до 1,22 м. Сегменты соединяются между собой и устанавливаются на всю длину конька. От попадания внутрь насекомых, дождя и снега, на отверстия установлены защитные фильтры. Конструкции разных форм (треугольные, полукруглые и пр.) позволяют гармонично завершить облик всего строения.

  • Коньково-карнизная гибкая черепица закрывает аэратор сверху. Такой материал поставляется в упаковках в расчете 1 уп. = 12 пог.м. конька.


Какие проблемы решает установка конькового аэратора?

  • Образование плесени и грибка в мансардном помещении.

  • Гниение стропил и их дальнейшая замена.

  • Намокание утеплителя и, как следствие, быстрая потеря тепла, увеличение затрат на отопление.

  • Появление вздутий на подкладочном ковре, приводящие в дальнейшем к протечкам. Вспучивание и растрескивание кровельного покрытия.

  • Постоянное намокание гидро- и теплоизоляционных пленок существенно сокращает срок службы этих материалов, а для их замены нужно будет полностью разбирать кровельный пирог, что существенно бьет по карману домовладельца.

Принцип работы

Коньковый аэратор создает разницу между давлением воздуха внутри помещений и на улице. Вследствие этого создается тяга которая способствует выведению теплого влажного воздуха, естественному вентилированию и осушению, препятствует образованию конденсата и намоканию подкровельных материалов.

Для правильной работы вентилируемого конька необходимо обеспечить приток холодного воздуха. Для этого используют отверстия в карнизных свесах, которые подшивают софитами с перфорацией. Важно помнить: циркуляция воздуха в подкровельном пространстве создается когда размеры вытяжных зазоров на коньке на 10-15% больше размеров отверстий приточной вентиляции.

Основные функции:

  1. Пропускать наружу теплые пары воздуха.

  2. Непрерывно вентилировать кровельный пирог.

  3. Предотвращать попадание дождевой воды и талого снега под кровлю.

  4. Защищать от проникновения насекомых и мелкого мусора.

Монтаж конькового аэратора для мягкой кровли

Монтаж готового аэратора не требует специальных знаний и не занимает много времени. Нужно лишь соблюдать нормы использования и следовать пошаговой инструкции.

  • Допустимый угол наклона кровли от 12 до 45 гр.

  • Аэратор устанавливают по всей протяженности конька

  • Обязательны вытяжные отверстия на свесах карниза

  • Сверху аэратор закрывают коньково-карнизной черепицей того же цвета что и основная черепица

Пошаговая инструкция:

  1. Циркулярной пилой сделать вентиляционное отверстие толщиной 3-8 см. в основании конька не доходя до края 15-30 см. На вальмовой крыше сделать два зазора по краям конька. Если присутствует дымовая труба, аэратор монтировать до трубы, но отверстие заканчивать не доходя 30 см.

  2. Уложить коньково-карнизную черепицу по краям где нет отверстия.

  3. Смонтировать аэратор. Сегменты соединить между собой с помощью специальных пазов, к обрешетке крепить через готовые крепежные отверстия кровельными оцинкованными гвоздями.

  4. На аэратор уложить ряд коньково-карнизной черепицы обычным способом. Лепестки крепить кровельными гвоздями, укладывать друг на друга с нахлестом в 50%.

  5. Обработать силиконовым герметиком торцы аэратора в местах соединения с кровлей.

Выводы:

Обязательной является непрерывная вентиляция подкровельного пространства для гибкой кровли при обустройстве жилой отапливаемой мансарды. Самый эффективный способ - устройство конькового аэратора по всей протяженности конька.

Важно правильно выбрать аэратор. Конструкция должна быть прочной, способной выдержать механические удары (например, удар от падающей ветки), обладать устойчивостью к резким температурным перепадам, коррозии, ультрафиолету.

Прекрасно зарекомендовал себя кровельный аэратор Ridge Master.

Гарантия производителя составляет 40 лет.

vk196.ru

Аэраторы для мягкой кровли — делаем правильный монтаж

Монтаж мягкой кровли только на первый взгляд легкий и простой. Конечно, это не керамическая черепица, но следует уделять внимание каждой мелочи. Многие люди, сооружая самостоятельно здания, хотят сэкономить. Но делать это многие специалисты не рекомендуют, особенно если дело касается кровельной вентиляции. Не установив ее, вы можете столкнуться с множеством проблем.

Аэраторы для мягкой кровли — это обязательное условие, не выполнив которое ваша кровля через считаные годы придет в непригодность. Крыша начнет протекать, в доме появиться неприятный запах сырости, может распространиться плесень, а на карнизе постоянно образовываться сосульки. В результате дорогостоящий кровельный материал придет в непригодность. Это может произойти из-за того, что в кровельный пирог постоянно проникает влага. Она накапливается в мягкой кровле, стропилах и теплоизоляционном материале.

Устранить такие проблемы можно при помощи установки искусственных каналов вентиляции. По ним будет циркулировать воздух, влага будет вытягиваться, а кровельный пирог – просушиваться. Нужно помнить и о том, что флюгарка — обязательный элемент современной кровли.

Многие специалисты рекомендуют устанавливать аэратор для мягкой кровли. А размещение таких вентиляционных каналов, к примеру, над мансардным этажом является обязательным условием.

Почему скапливается влага?

Мы выяснили, что аэраторы просушивают теплоизоляционный слой и выводят влажность наружу. Откуда же он берется? Многие застройщики утверждают, что мягкая кровля герметична. Кроме того, не будем забывать о том, что кровельный пирог состоит из паро- и гидроизоляционных слоев.

К сожалению, такая конструкция защищает сооружение от дождя и снега. А вот справиться с влажными парами кровле не под силу. Эти пары всегда присутствуют в жилом помещении. Они образуются в процессе жизнедеятельности человека. Специалисты проводили исследование, которое показало, что в среднестатистической семье из 4 человек ежедневно образуется до 4 л пара. Определенная его часть скапливается в чердачном помещении.

Во время соприкосновения теплого пара и холодной кровли, на ее поверхности образуется конденсат. Эти маленькие капельки начинают постепенно пропитываться в различные материалы. В первую очередь страдают стропильная система, утеплитель.

Существует еще один вариант проникновения влаги в кровлю. В чердачном помещении скапливается теплый воздух, который, в свою очередь, греет поверхность кровли. Это приводит к тому, что на кровле начинает таять снег. Он превращается в корочку льда, с которой происходит то же. В результате в местах стыков может попадать вода, а крыша начинает протекать. На кровельном материале появляются микротрещины, в которых скапливается влага. При резком похолодании она замерзает, а материал попросту разрывает. Со временем таки трещины превратятся в сквозные, что приведет к немедленному ремонту.

Избыточное скопление влаги на мягкой кровле можно заметить и визуально.

Аэраторы для мягкой кровли

Но можно не допустить такой ситуации, а на этапе строительства вспомнить о законах физики. Все знают, что влажность можно убрать ее испарением. Оно, в свою очередь, возникает в том случае, если воздушные потоки циркулируют. Благодаря тому, что показатели давления внутри дома и снаружи имеют значительную разницу, для нормальной циркуляции воздушных масс необходимо просто соединить эти две среды.

Если в вашем доме чердачное помещение нежилое, то обеспечить хорошую вентиляцию не составит особого труда. Необходимо всего лишь открыть слуховые окна, оставить щели в коньке. К сожалению, для мансардных помещений и теплых чердаков этот вариант нельзя использовать. В зимнее время нерегулируемая вентиляция будет активно снижать температуру и внутри самого здания.

Выход из такой ситуации – установленный аэратор на мягкой кровле. Это вентиляционные каналы, которые соединяют пространство в чердаке и снаружи. Разница давления в трубе обеспечивает принудительную тягу. Она и выводит влажные пары из дома наружу.

Установка аэраторов имеет некоторые особенности. Чтобы вентиляция работала, нужно сделать подвод холодного воздуха. Если этого не делать, то воздух не будет циркулировать. Именно для этого в карнизах оставляют щели для вентиляции. В них свежий воздух поступает беспрепятственно и поднимается к кровле, проходя через чердак, постепенно нагреваясь. После его выбрасывает на улицу через трубу, в которой создана тяга. При правильном устройстве вентиляции воздушный поток проходит 2 раза в час, просушивая и вентилируя пространство.

Благодаря наличию необходимого количества аэраторов на мягкой кровле, в доме будет здоровый микроклимат. А кровельный и теплоизоляционные материалы будут в безопасности.

Монтаж аэраторов лучше проводить на стадии строительства. Если же этот момент был упущен, то можно соорудить такую конструкцию немного позже. Главное, чтобы к этому моменту не возникли неустранимые дефекты крыши.

Виды аэраторов

Если вы выбрали мягкую кровлю для покрытия вашей крыши, следует отдать свое предпочтение ударопрочным пластиковым аэраторам. На них не влияют перепады температуры, коррозия, УФ-лучи. Существуют точечные и коньковые непрерывные аэраторы.

Коньковый аэратор относится к непрерывным системам вентиляции. Его размещают вдоль конька. Визуально это напоминает угловую деталь с отверстием, которое защищено специальным барьером. Он предотвращает попадание в подкровельное пространство насекомых, птиц, снега и пыли.

Точечные аэраторы устанавливают на определенных участках кровли. Зачастую они расположены на скатах. Это вентиляционная труба, сверху которой находится колпак. Визуально это напоминает коробочку или грибок.

Монтаж конькового аэратора

Коньковый кровельный аэратор очень легко устанавливать. Он не требует особых расчетов, ведь зачастую его располагают по всей длине конька. Этот тип вентиляции можно устанавливать на кровлях, угол наклона которых от 12 до 45 градусов.

Установить такую вентиляцию можно только при наличии на свесах продухов, которые обеспечивают приток воздуха. В сновании конька прорезают вентиляционный паз, его толщина должна быть до 8 см. Прорези заканчиваются перед краем конька (за 30 см). Здесь устанавливают коньковую черепицу. Сегменты аэратора должны быть соединены в одну конструкцию и закрепленные шурупами. Профиль накрывают коньковой черепицей и крепят гвоздями для кровли. В местах стыка используют герметик.

Монтаж точечного аэратора

Такие элементы вентиляции используют на плоских кровлях и крышах с уклоном не более 12 градусов. Иногда их используют для увеличения эффективности кровельного аэратора.

Устанавливать элементы вентиляции можно на скатах. При этом расстояние от горизонтального ребра конька должно составлять около 70 см. На свесах обязательно необходимо обеспечить воздушный приток.
Следует правильно рассчитать устройство вентиляции. Один аэратор обеспечивает отличную вентиляцию 5-100м2 кровли. Минимальное количество – 2 шт.

В обрешетке делают зазор и размещают аэратор в нем, закрепляют гвоздями. Иногда используют клеевое крепление. В таком случае оборотную сторону материала обмазывают битумной мастикой. В качестве гидроизоляции используют битумный клей. Сверху аэратора устанавливают сетку, монтируют колпак.

Провести установку аэраторов для крыши достаточно легко. Они обеспечивают правильный отвод водяного пара из подкровельного пространства. Теперь здесь не будет конденсата, плесени, влаги и грибка. А это положительно сказывается не только на длительности эксплуатации кровли, но и на здоровье всех жильцов дома.

stroicod.ru

Коньковый аэратор для мягкой кровли: виды и монтаж

Автор

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

При возведении кровли важно обеспечить защиту всех конструкций от влаги. Такие материала как дерево или минеральная вата гигроскопичны. Первое при насыщении влагой начинает гнить и терять своим прочностные характеристики. Вторая накапливая воду увеличивает массу, сильно давит на кровельный пирог и перестает выполнять свои функции. Для защиты от осадков и влаги из помещения применяют пароизоляцию и гидроизоляцию, но в качестве дополнительной меры стоит предусмотреть вентиляционный зазор между листами битумной черепицы и теплоизолирующим материалом. Кроме этого потребуются выходы для воздуха, которые предусматривают в коньке и карнизе. Коньковый установленный аэратор для мягкой кровли позволит обеспечить движение воздушных масс.

Принцип действия аэратора

Вентиляция мягкой кровли – ответственный процесс. Конек оснащается специальными аэраторами, а на карнизе проход воздуха осуществляется через специальные отверстия, которые создаются двумя путями:

  • установка специальных перфорированных софитов, которые не препятствуют тому, чтобы вентиляционный зазор постоянно осуществлял смену воздуха внутри;
  • установка деревянных досок с разбежкой, что обеспечивает проход для воздушных масс.

Дешевле будет установить обычные доски, но более современным решением будет завершить монтаж черепицы перфорированными софитами.

Конек оснащается аэраторами, а на карнизе воздух проходит через специальные отверстия

Коньковый элемент, который дополняет вентилируемый зазор для мягкой черепицы, обеспечивает проход и выход воздуха по принципу создания тяги в трубках. Монтаж осуществляет таким образом, чтобы система работала за счет разницы давлений в пространстве, которое ограничивает кровельный пирог и в наружном воздухе. Вентилируемый зазор и комплектующие к нему элементы необходимы, чтобы отводить влагу от поверхности теплоизоляционного материала.

Проход свежего воздуха и выход увлаженного позволяет обеспечить следующие воздействия на кровельный пирог:

Вентиляционный аэратор – труба, которая устанавливается в конек
  • удаление конденсата;
  • предотвращение намокания теплоизоляции, сохранение ее характеристик;
  • устранение пагубного воздействия влаги на деревянные конструкции, которые держать кровельный пирог, следовательно повышается надежность и долговечность конструкций;
  • снижается периодичность ремонтов черепицы и стропильной системы.

В общем случае вентиляционный аэратор представляет собой трубу, которая устанавливается в конек. Монтаж чаще всего осуществляется с использованием сечений 63-110 мм. Чтобы защитить вентиляционный выход от засорения и затопления осадками на конек черепицы нужно установить специальный зонтик. Монтаж зонтика выполняют с применением специальной детали мягкой битумной черепицы.

Виды аэраторов

Вентиляционный зазор оснащается аэраторами различных видов. Количество изделий на кровельный конек определяют из следующих условий:

  • площадь ската, которая определяет, какому объему воздуха нужно обеспечить выход;
  • технические характеристики определенного изделия, от которых зависит объем воздуха, которому изделий может обеспечить нормальных проход.

При частном строительстве количество элементов можно назначать в процессе выполнения работ. Для особо сложных объектов расчет аэраторов, которые обеспечат беспрепятственный выход воздушных масс за кровельный пирог, выполняется еще на стадии проектирования, чтобы избежать нарушений и неприятностей при эксплуатации.

Коньковый аэратор, который дополняет вентилируемый зазор между поверхностью черепицы и утеплителя, может быть двух типов:

  • непрерывный;
  • точечный.

Первые обеспечивают проход и выход воздуха в пространстве под всем кровельным покрытием. Монтаж точечных элементов производится при необходимости вентилирования отдельных участков кровельного покрытия. Они в свою очередь делятся на две группы:

  • скатные;
  • с установкой на конек.

Скатные аэраторы предназначены для дополнительного усиления потока воздуха в конструкции пирога кровли. Выход воздушных масс требуется сделать более быстрым в следующих случаях:

  • сложные конфигурации кровли, большое количество переломов и изгибов, которые затрудняют проход и выход влаги из пространства по покрытием на конек;
  • большие по протяженности скаты, в которых тяга естественным образом уменьшается;
  • в местах прерывания вентилируемого зазора, такое может потребоваться в зависимости от конструкции крыши;
  • также препятствуют движению воздуха, направленному на конек, элементы естественного освещения, такие как фонари, мансардные и слуховые окна.

Помимо прочего, коньковые аэраторы позволяют вывести наружу вредные испарения основного материала кровли – битума.

Технология установки

Чтобы смонтировать аэратор на конек и обеспечить беспрепятственный проход воздушных масс через кровлю и их выход наружу, действия выполняются в следующем порядке:

  • вырез окна в кровельном пироге на месте расположения изделия до поверхности утеплителя;
  • основание трубы обрабатывается специальной мастикой;
  • для крепления изделия к стяжке кровли потребуются специальные приспособления, которые называют “юбки”;
  • “юбку” надевают на элементы и закрепляют на кровле с помощью саморезов, для качественного выполнения фиксации потребуется использовать 6 крепежных элементов, равномерно распределенных по окружности дополнительного элемента для аэратора;
  • патрубок для вентиляции необходимо в обязательном порядке защитить от проникновения влаги, для этого предусматривают укладку гидроизоляционного материала.
Технология установки конструкции на мягкой кровле

Важно помнить, что любые места на кровле, где нарушена целостность покрытия, являются опасными с точки зрения возникновения протечек. После выполнения всех работ по установке вентиляционных изделий в обязательном порядке контролируют целостность и герметичность гидроизоляции в сложных местах. это позволит обеспечить крыше наиболее надежную защиту.

Грамотное выполнение всех работ на кровле позволит получить надежную защиту всех конструкций дома от негативных влияний окружающей среды, особенно таких как дождь, снег и холод.


domzastroika.ru
