Металлочерепица Монтеррей: советы по монтажу

Благодаря своей прочности и эстетичной привлекательности самым популярным материалом для кровли в последние годы является металлочерепица.

Предпочтением у специалистов и требовательных заказчиков по своим качественным характеристикам пользуется металлочерепица типа Монтеррей. Данная статья поможет правильно установить данное покрытие.

Исходя из возможностей заказчика, монтаж кровельного материала может производиться самостоятельно или с привлечением специализированной бригады кровельщиков, но в любом случае он должен знать принцип монтажа.

Для поэтапного контроля проведения строительных работ это просто необходимо, чтобы исключить нарушение в технологии установки полотна непрофессиональными рабочими.

Выбор стройматериала

Благодаря своим универсальным свойствам монтеррей металлочерепица от компании «МеталлоПрофиль» выгодно отличается от аналогов кровельного материала в многообразии, представленном на современном рынке.

Прочность и долговечность данного современного кровельного материала достигается за счет использования при изготовлении стальной основы с полимерным покрытием. Состав этого покрытия в зависимости от вида изделия может варьироваться, используя разные материалы, такие как:

  1. матовый полиэстер и пластизол,
  2. призма и ПВДФ,
  3. пурал и матовый пурал.

Благодаря использованию данных покрытий кровельный лист приобретает защиту от механических повреждений и разрушительного воздействия окружающей среды, улучшая тем самым технические характеристики при эксплуатации кровли.

При покупке можно ознакомиться с качественно отличающимися разновидностями металлочерепицы марки Монтеррей это:

  1. Стандартная,
  2. Супер Монтеррей,
  3. Макси Монтеррей.

Отличия в этих материалах в высоте профиля листа. По всем основным показателям у первых двух видов размеры сходятся и имеют такие размеры:

  1. Номинальная ширина кровельного материаласоставляет 1180 мм,
  2. Полезная ширина листа является 1100 мм,
  3. Ширина волны – 350 мм,
  4. Длина листа – от 0,5 до 9 м,
  5. Толщина стального листа – от 0,4 до 0,5 мм.

А вот по высоте профиля первые два вида отличаются: у металлочерепицы Супер Монтеррей она составляет 46 мм, тогда как МП Монтеррей имеет 39 мм. А отличие Макси Монтеррей от двух других видов состоит в 400 мм шаге волны.

Отличительной особенностью металлочерепицы типа Монтеррей является широкий спектр цветовых решений, которые дают ряд преимуществ для привлечения клиентов. Богатый выбор цветов представляют сорок оттенков на любой вкус.

При желании клиента материал окрашивается в цвет, который не представлен в каталоге.

Используемые инструменты для монтажа

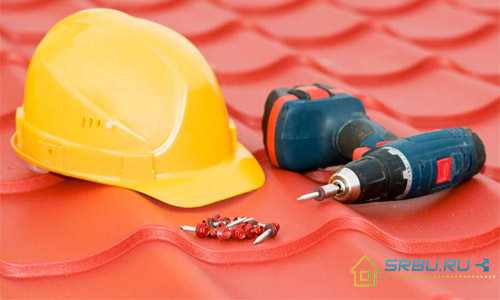

Для удобства при монтаже металлочерепицы своими руками следует заранее приготовить необходимые инструменты.

Оборудование для разрезания листов металлочерепицы Монтеррей. Допустимы следующие инструменты:

  1. ручные или электрические ножницы резки по металлу,
  2. ножовка,
  3. лобзик с электроприводом,
  4. дисковая пила с победитовыми напайками,
  5. просечные ножницы.
  6. Шуруповерт с аккумуляторной батареей.
  7. Длинная ровная линейка или правило.
  8. Молоток.
  9. Маркер (фломастер) для разметки.

Совет! Категорически запрещено использование болгарки для распиливания металлочерепицы. Абразивные круги разрушают защитное полимерное покрытие, что приводит к коррозии кровельного материала и сокращает безопасный срок эксплуатации конструкции.

Подготовительный этап перед кровельными работами с металлочерепицей

Чтобы правильно выполнить монтаж металлочерепицы монтеррей, следует четко придерживаться поэтапной инструкции. Современный кровельный материал перед укладкой необходимо собрать и уложить сопутствующие материалы в нужной последовательности (своеобразный кровельный «пирог»).

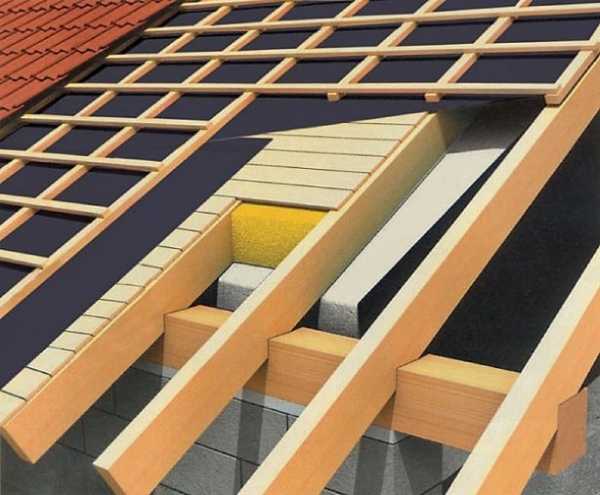

Чтобы кровля соответствовала европейским стандартам, необходимо проложить послойно

  1. — утеплитель,
  2. — гидроизоляционный слой,
  3. — пароизоляционное полотно,
  4. — обрешетку.

Чаще всего при создании проекта заказчик уже имеет четкое представление, каким будет кровельный материал. И с учетом этого материала проектируется строение крыши здания.

Расположение стропил и расстояние между ними при выборе металлочерепицы должно соответствовать промежутку в 550 – 900 мм. Также необходимо учитывать какой ширины будут теплоизоляционные плиты.

При выполнении кровельных работ своими руками по монтажу каркаса из стропил на данном этапе обязательно делаются контрольные замеры

  1. скатов,
  2. прямоугольности сооружения,
  3. горизонтальности конструкции.

Допустимая погрешность не должна превышать 10 мм.

Использование металлочерепицы оправдано при покрытии крыш с уклоном больше 14 градусов. Здесь нужно учитывать длину листа, которую следует сравнить с протяженностью ската крыши. Замеряя расстояние от конька крыши до ее карниза, следует добавить еще 40 – 50 мм для свеса карниза и полученную длину сравнить с длиной кровельного листа.

Исходя из сделанных замеров, необходимо подобрать листы так, чтобы правильно уложить их внахлест. При необходимости следует разбить листы на нужное количество частей.

Совет! Выбирая кровельные листы, следует учитывать, что длинные листы имеют минимальное количество стыков, но они тяжелые, а потому сложнее крепятся; короткие листы легко монтируются, но стыков будет гораздо больше.

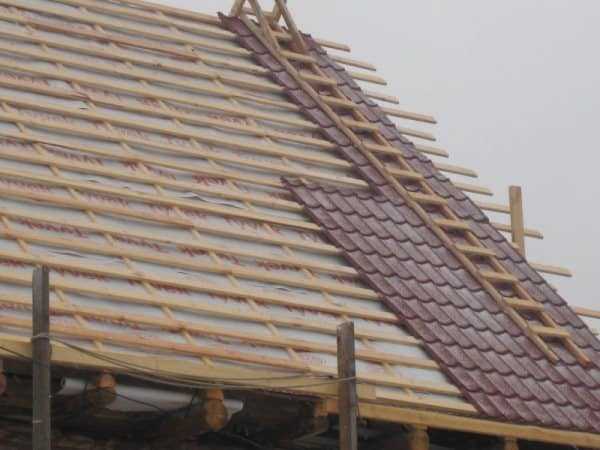

Когда монтируется металлочерепица Моттеррей, обрешетка должна быть выполнена с расстоянием в 300 мм, а если используется Макси Монтеррей, то шаг должен быть в 350 мм. Это обязательное условие должно быть соблюдено в точности для прочности кровли.

Сплошная обрешетка для надежности выполняется на стыке скатов, а также у дымоходов. В ендовах снизу набиваются дополнительные планки, а при необходимости их монтируют в перехлест при шаге 100 – 150 мм.

Рекомендации специалистов по монтажу металлочерепицы

Специалисты рекомендуют настилать металлочерепицу снизу вверх. Верхняя планка на стыке скатов устанавливается над стыком пересеченных кровельных листов.

Совет! Особое внимание уделяется обустройству внутренних углов. При нарушении инструкции по их герметизации возможны проблемы при эксплуатации кровли.

Обязательное использование внутренних фартуков при укладывании металлочерепицы вокруг дымохода для обеспечения надежного прилегания кровельных листов к прикрепляемой поверхности.

Для монтажа фартуков применяются нижние рейки примыкания, которая присоединяется к трубе для определения линии ее верхнего края. По отмеченной линии штробят, тщательно удаляя потом всю пыль. На первоначальном этапе внутренний фартук фиксируется со стороны, направленной к карнизу трубы. После примерки планку отрезают и крепят саморезами, которые входят в комплект металлочерепицы Монтеррей.

Фартуки подобным образом монтируются по другим сторонам трубы. Необходима герметичная обработка края фартука, заводимого в штробу. После этого для правильного оттока воды к водостоку или к ендове фиксируется галстук.

Следующим этапом идет укладка листов металлочерепицы сверху фартука и галстука. И лишь после этого монтируется фартук наружный. Для надежности используются верхние рейки примыкания, но крепление их происходит уже без штробления.

Совет! Необходимо четко следовать инструкции по соблюдению техники безопасности при выполнении высотных работ при монтаже металлочерепицы Монтеррей. Монтажники должны быть обуты в удобную обувь с прорезиненной подошвой, ступать по кровельным листам необходимо в прогибы волн. Обязательна страховка с пристегнутым поясом.

  1. Рекомендуется крепление первого кровельного листа металлочерепицы одним саморезным винтом от конька крыши и следует ориентироваться при выравнивании по торцу крыши. Выступ верхнего листа от карниза должен быть примерно 40 мм.
  2. Второй и третий листы стелятся внахлест без крепления к обрешетке, после чего три листа выравниваются, проверяются горизонтальным уровнем относительно карниза и фиксируются к деревянному каркасу.

Совет! Необходимо избавиться от защитной пленки перед монтированием металлочерепицы Монтеррей, чтобы в дальнейшем не возникло осложнений по ее удалению.

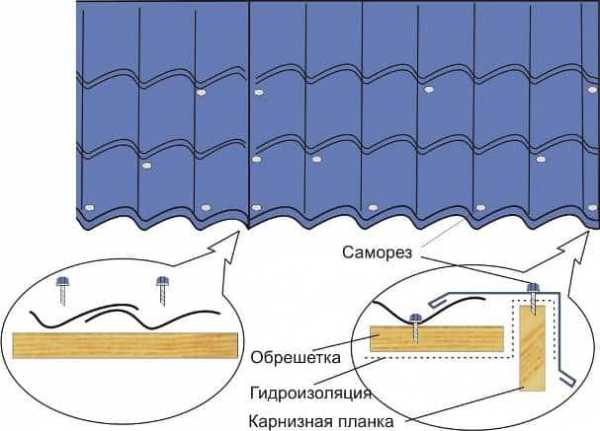

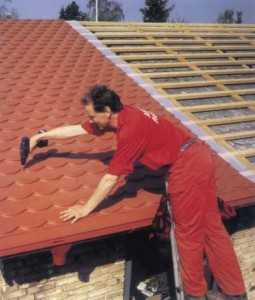

Во впадине волны нижней части кровельного листа металлочерепицы происходит фиксация при помощи саморезов, которые ввинчиваются в шахматном порядке к деревянной конструкции. Сцепление кровельных листов сбоку осуществляется по гребню волны. Крепятся саморезы через волну все в том же шахматном порядке.

Расчет саморезных винтов для фиксации металлочерепицы – 8 штук на 1 м2 кровельного полотна.

Совет! Лучше всего использовать для настилания металлочерепицы Монтеррей прилагающиеся к ней саморезные винты. Их отличительная особенность в размере и уплотнительной шайбе, идущей в комплекте.

При монтаже кровельных листов на торцах крыши следует устанавливать специальные торцевые рейки, которые фиксируются саморезами шагом через одну волну. Нахлест листов обязателен и должен быть более 50 мм. Расстояние между саморезными винтами 55 – 60 см. Размеры саморезов, используемых для крепления вверху составляют 80 мм, для бокового крепления – 28 мм.

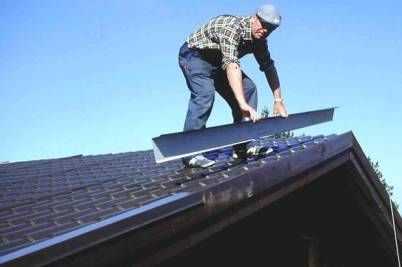

Применяются планки круглых и плоских размеров для формирования конька крыши. Обязательно используются заглушки для монтажа с торцов круглой планки. Если же выбирается для установки плоская планка, то необходимость в заглушках отпадает сама собой.

После соблюдения всех изложенных рекомендаций металлочерепица Монтеррей будет настелена правильно, что позволит приступить к монтажу дополнительных устройств необходимых на крыше:

  1. антенных выводов,
  2. лестниц,
  3. вентиляционных выводов.

Данные элементы должны органично вписаться во внешний вид, не утратив своей функциональности.

  1. Для предотвращения в оттепель аварийного схода накопившегося снега обязательным является монтаж по всему периметру крыши снегозадерживающего устройства. Его крепление по нормам техники безопасности предписано на расстоянии 350 мм от края крыши. Если скаты крыши имеют продолжительность, превышающую 8 м, то необходима установка нескольких рядов снегозадержателей. В таком случае надежнее будет монтировать планку, фиксируя ее к обрешетке с интервалом через одну волну длинными саморезами.
  2. Еще одним важным моментом безопасности строения является наличие защиты от ударов молнии. Если нет естественных громоотводов в виде высоких деревьев или же высоких зданий, размещенных поблизости, а местность подвержена грозовым процессам, то установка громоотвода необходима. Для этой работы дилетанты не подойдут, поэтому необходимо обратиться к профессионалам в этом деле.

Подведение итогов

Использование такого прогрессивного материала, как металлочерепица Монтеррей, дает уникальную возможность сделать покрытие кровли надежным и эстетичным. Но, несмотря на кажущуюся легкость исполнения работ, браться за нее, не имея достаточного опыта, не стоит. Лучше это доверить профессионалам, гарантирующим качество и долгосрочную эксплуатацию кровли.

Похожие статьи

krovlyaguru.com

инструкция, видео, схема, правила монтажа металлочерепицы

Вопрос о том, как правильно уложить металлочерепицу, задает себе большинство застройщиков, решивших выбрать при строительстве дома данный практичный, современный и долговечный материал. В данной статье будет рассказано о том, как производится монтаж металлочерепицы – инструкция расскажет обо всех тонкостях и нюансах выполнения данной работы.

В статье также рассказано об устройстве кровельного пирога, необходимых при возведении крыши материалах, инструментах и многом другом.

Использованная в статье схема «металлочерепица – монтаж – инструкция» может оказаться полезной как для застройщиков, так и для самих строителей как при строительстве дома, так и при выполнении таких работ, как возведение навеса из металлочерепицы.

Технология монтажа

Прежде чем приступать к монтажу металлочерепицы, можно посмотреть или скачать в сети Интернет видео – монтаж металлочерепицы, но первым делом рассмотрим схему и основные принципы устройства так называемого кровельного пирога под металлочерепицу.

Такое название связано с большим количеством слоев, каждый из которых выполняет определенную функцию.

При условии правильного подбора материалов, а также выполнения расчета и монтажа, именно данная конструкция позволяет сделать кровлю из металлочерепицы наиболее надежной и долговечной.

Вне зависимости от того, как будет применяться инструкция – монтаж металлочерепица планируется выполнять собственноручно или с приглашением наемных рабочих, следует осознавать, что кровля является довольно сложной конструкцией, при строительстве которой важно четко следовать рекомендациям производителей по монтажу покрытия из металлочерепицы, а также – всем строительным правилам и нормативам.

Еще раз напомним, что рекомендуется просмотреть видео – монтаж металлочерепицы, а весь процесс непосредственно монтажа следует постоянно держать под контролем, поскольку некачественное выполнение работ может выявиться не сразу, а в процессе эксплуатации.

Например, некачественная укладка гидро- и пароизоляции может привести к скапливанию конденсата, снижению качеств теплоизоляции и гниению деревянных конструкционных элементов.

Важно: надежная и долговечная крыша может быть построена только с полным соблюдением всех правил, которые включает в себя инструкция: монтаж металлочерепицы.

Схема монтажа

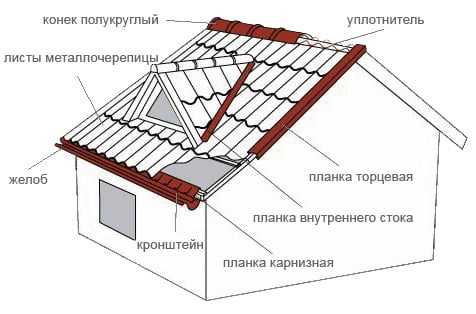

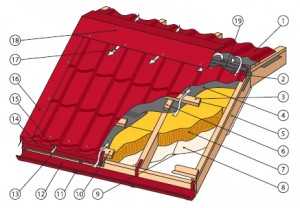

Схема монтажа:

  1. Система стропил;
  2. Контррейки;
  3. Гидроизоляционная пленка;
  4. Бруски вертикальной обрешетки;
  5. Стартовый брус горизонтальной обрешетки;
  6. Бруски горизонтальной обрешетки;
  7. Обрешетка дополнительная;
  8. Ветровая доска;
  9. Кронштейн для желоба;
  10. Карнизная планка;
  11. Металлочерепица;
  12. Кровельный конек;
  13. Коньковый уплотнитель;
  14. Слуховое окно;
  15. Материал теплоизоляции;
  16. Пароизоляционный материал;
  17. Подшивка мансарды.

На рисунке приведена схема монтажа металлочерепицы, в соответствии с которой и выполняются работы, описанные ниже.

Но сначала следует разобраться, при помощи каких инструментов будет производиться монтаж покрытия.

Инструменты и оборудование

Данная инструкция: металлочерепица – монтаж описывает процесс монтажа металлочерепицы на примере марки «Монтеррей» и аналогичных ей, монтаж прочих марок в целом выполняется по тому же принципу, отличительные особенности будут рассмотрены в конце статьи.

Для выполнения работ потребуются следующие инструменты и материалы:

  • Инструмент для нарезания листов металлочерепицы;
  • Шуруповерт, желательно на аккумуляторах;
  • Средних размеров молоток;
  • Правило или ровная длинная рейка;
  • Маркер.

Инструменты для нарезки листов

Для того, чтобы нарезать листы, производители советуют использовать следующие инструменты:

  1. Ножницы ручные или электрические по металлу;
  2. Ножовка или сабельная электрическая пила с необходимыми полотнами;
  3. Просечные электрические ножницы;
  4. Электрический лобзик;
  5. Дисковая пила с зубьями из победита.

После того, как нарезка листов завершена, следует удалить различные опилки, которые, ржавея, могут привести к повреждению полимерного покрытия металлочерепицы.

Важно: при нарезке листов металлочерепицы не следует использовать инструмент с абразивными режущими кругами, такой как болгарку.

В этом случае воздействие высоких температур приведет к разрушению цинкового и полимерного покрытия материала, что вызовет впоследствии коррозионный процесс, в результате которого на крыше будут появляться ржавые подтеки.

Инструкция по монтажу

  1. Диагонали скатов

    Шаг стропил для металлочерепицы обычно выбирают от 550 до 900 мм. При этом следует учитывать, что если плиты теплоизоляционного материала уже закуплены, то шаг стропил выбирается в соответствии с их шириной, поскольку теплоизоляционный материал вставляется именно в промежутки между стропилами.
    Для изготовления стропил обычно используют брусья сечением 50х150 мм. После монтажа стропил следует произвести контрольные измерения скатов, а для проверки плоскости и прямоугольности крыши измеряются их диагонали.
    При этом допустимы небольшие (не превышающие 10 мм) отклонения, которые впоследствии закрываются при помощи доборных элементов.

  2. Угол наклона

    При выполнении работ по монтажу металлочерепицы инструкция также включает в себя следующее требование: углы наклона скатов не должны быть меньше 14°.

  3. Длину листов определяют при помощи основного размера – длины ската, который измеряется от карниза до конька, учитывая свес карниза, составляющий как минимум 40 мм.
    В случае если длина ската превышает 6 м, листы разбиваются на несколько кусков, которые впоследствии укладываются с нахлестом, составляющим для металлочерепицы около 150 миллиметров.

Полезно: несмотря на то, что укладка длинных листов снижает количество стыков, сам процесс монтажа значительно сложнее, чем укладка более коротких листов с перехлестом.

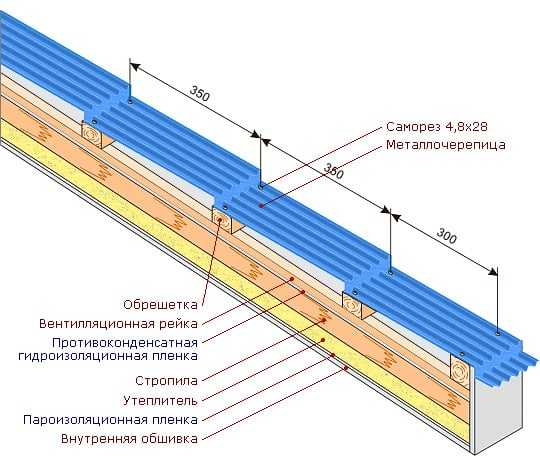

  1. Схема изоляции

    Суточные перепады температур могут вызвать появление конденсата на нижних поверхностях металлочерепицы.
    Кроме того, пары влаги могут проникать в холодное пространство под кровлей с теплым воздухом из внутренних помещений, что вызывает увлажнение слоя теплоизоляционного материала и ухудшение его теплотехнических характеристик. Результатом этого является:

  • Промерзание крыши;
  • Образование на металлочерепице наледи;
  • Гниение обрешетки и стропил;
  • Разрушение отделки внутренних помещений.

Во избежание перечисленных неприятных последствий правила монтажа металлочерепицы рекомендуют использовать теплоизоляционный материал необходимой толщины.

Кроме того, при монтаже металлочерепицы следует в обязательном порядке выполнять защиту материала утеплителя со стороны металлочерепицы – с помощью гидроизоляционной пленки, со стороны внутренних помещений – пароизоляционной пленкой.

Удаление влажных паров из пространства под кровлей обеспечивается созданием естественной вентиляции, представляющей собой свободное перемещение воздушных масс от карнизов к коньку кровли.

Для этого между гидроизоляционной пленкой и металлочерепицей с помощью обрешетки следует оставить зазор, составляющий примерно 40 мм. При подшивании свесов карнизов на них следует оставить щели, а также освободить специальные отверстия в резиновом уплотнителе на коньке.

  1. Гидроизоляция

    Гидроизоляция раскатывается по стропилам в горизонтальном направлении, начиная с карниза. Провисание при этом составляет примерно 20 мм, а нахлест между соседними полотнами – около 150 мм.
    Пленки марок «Ютакон» или «Ютафол» располагаются той стороной наружу, на которой по краю имеется цветная полоса, переворачивать пленку при этом нельзя.
    Строительный рынок сегодня предлагает широкий ассортимент разнообразных пленок, особенности применения которых желательно уточнять у менеджера при покупке.

  2. Монтаж утеплителя

    После того, как гидроизоляционный материал уложен, можно приступать к одновременной укладке снаружи покрытия кровли и теплоизоляционного материала изнутри.
    Плиты теплоизоляционного материала укладываются между стропил, при этом до гидроизоляции следует оставлять зазор, составляющий как минимум 20 мм во избежание утери свойств пленки.

Полезно: в случае пленок «Ютавек» и «Тайвек» теплоизоляция может укладываться без зазора.

  1. Укладка пароизоляции

    По внутренним поверхностям стропил при помощи степлера крепится пароизоляция (рекомендуется «Ютафол-Н» марки «Сильвер» или 110).
    Полотна укладываются внахлест, после чего герметично соединяются при помощи клейкой ленты.
    После завершения данных работ можно приступать к внутренней облицовке в случае мансардного этажа.

  1. Обрешетка

    Обрешетка выполняется из брусьев или досок обрезных, обработанных антисептическими препаратами. Рекомендованное сечение брусьев составляет 50х50 мм, досок – 100х32 мм.
    Монтаж обрешетки выполняется в несколько этапов:

    • На стропилах поверх пленки гидроизоляции прибиваются брусья, спадающие от конька до карниза. На данные брусья крепят доски обрешетки;
    • Первая от карниза доска обрешетки должна быть толще остальных приблизительно на 10-15 мм. Далее необходимо соблюдать правильное расстояние между досками;
    • В случае металлочерепицы «Монтеррей» инструкция по монтажу: металлочерепица предписывает устанавливать вторую доску с отступом от нижнего края первой в 300 мм (измерение производится от середины второй прибиваемой доски), для металлочерепицы «Макси» данное расстояние составляет 350 мм;
    • Расстояния между осями досок обрешетки, прибиваемых в дальнейшем, составляют для разных марок металлочерепицы: для «Монтеррей» и «Супермонтеррей» — 350 мм, для «Макси» — 400 мм.

    Важно: в случае, если шаг стропил превышает 1000 мм, для обрешетки следует использовать доски большей толщины.

    • Сплошная обрешетка выполняется в таких местах, как ендовы, дымоходы, периметр слуховых и мансардных окон. С обеих сторон конька прибиваются дополнительно две обрезные доски, при этом торцевые планки поднимаются на высоту профиля металлочерепицы над обрешеткой рядовой.

    Монтаж металлочерепицы. Ендова

  2. Прежде чем будет укладываться металлочерепица – инструкция предусматривает крепления нижней планки ендовы с помощью саморезов к сплошной обрешетке по внутреннему стыку скатов.
    При необходимости стыкования планок делают перехлест, составляющий 100-150 мм. Далее производят разметку и, в случае необходимости, подрезание листов металлочерепицы.
    Монтаж металлочерепицы производится снизу вверх (см. рис.). Верхний стык листов довольно редко имеет привлекательный внешний вид, поэтому поверх него устанавливают декоративный элемент, например – верхняя планка ендовы.

    Важно: самым слабым местом кровли являются узлы примыканий. Во избежание впоследствии ремонта кровли их устройство инструкция: металлочерепица требует выполнять с особой тщательностью.

  3. Фартук

    Герметичное примыкание металлочерепичной кровли к стенам на скатах и дымоходам осуществляется при помощи внутреннего фартука, изготовляемого с использованием нижних планок примыкания:

    • Планка прикладывается к стенке трубы, после чего ее верхний край отмечается на кирпиче;
    • С помощью болгарки по проведенной линии пробивается штроба, после выполнения которой следует убрать пыль и промыть данный участок водой;
    • Установку внутреннего фартука начинают на той стенке трубы, которая расположена в нижней части ската, то есть со стороны карниза. Планка по месту подрезается, устанавливается и крепится при помощи саморезов;
    • Аналогично выполняется монтаж фартука со всех оставшихся сторон трубы;
    • При необходимости стыкования планок выполняется нахлест, составляющий примерно 150 мм. Край фартука, заводимый в штробу, следует обработать силиконовым герметиком, желательно бесцветным;
    • Далее в пространство под нижней кромкой внутреннего фартука заводится галстук – плоский лист, обеспечивающий сток воды. Галстук может быть направлен либо в ендову, либо вниз до самого карнизы. По краям галстука с помощью молотка и плоскогубцев выполняют бортик;
    • Листы металлочерепицы монтируются поверх галстука и фартука;
    • После укладки кровельного покрытия вокруг трубы дымохода начинают изготовление и монтаж наружного фартука, изготавливаемого с помощью верхних планок примыкания;
    • Верхние планки устанавливаются аналогично нижним, но верхняя кромка не заводится в штробу, а крепится напрямую к стене.

    Важно: при перемещении по металлочерепичной кровле следует соблюдать все необходимые меры безопасности.

    Металлочерепица: инструкция по монтажу предписывает одевать удобную и мягкую нескользящую обувь и наступать только в прогибы волны. Кроме того, следует пользоваться поясом монтажника и страховочным фалом.

    1. Держатель желоба

      Держатели желобов крепят на нижнюю доску обрешетки. Способ и шаг крепления выбирается в соответствии с типом применяемой водосточной системы, поэтому рекомендуется прочитать инструкцию, прилагаемую к ней.
      При монтаже следует отдельно проследить за тем, чтобы край желоба водостока располагался на 25-30 мм ниже края металлочерепицы.
      Это позволяет сохранить целостность желоба во время лавинообразного схода снежных масс.

    2. Желоба водосточной системы могут быть прямоугольными или круглыми. Рассмотрим оба случая:
    • Прямоугольный желоб

      В случае прямоугольного сечения водосточной системы желоб может быть просто вставлен и закреплен в держатели.
      При этом карнизную планку крепят к обрешетке так, чтобы ее нижний край перекрывал кромку желоба. Гидроизоляционную пленку выводят над планкой карниза, обеспечивая стекание конденсата.

    • Круглый желоб

      Если желоб имеет круглое сечение, его задняя кромка заводится в расположенный на держателе фиксирующий выступ.
      Карнизную планку устанавливают вышеописанным способом, аналогично выводя подкровельную пленку над планкой карниза.

    1. В случае наличия на крыше мансардных окон их количество, позволяющее обеспечить комфортное освещение мансардного помещения, рассчитывается на основании соотношения полезной остекляемой плошай к общей площади помещения.

      Окна мансарды

      Рекомендуемое значение составляет 1:8-1:12, т.е. при площади мансарды в 100 м2 суммарная площадь окон должна составлять около 10 м2.
      Окна мансарды рекомендуется устраивать на высоте около 90-100 см от пола. Кроме того, следует учитывать, что одно большое окно дает меньше света, чем два небольших, расположенных на определенном расстоянии друг от друга.

    1. Укладка листов

      Переходим наконец к тому, как монтировать металлочерепицу:

    • Первый лист выравнивается вдоль торца крыши и крепится в верхней части с помощью одного самореза.
      При этом возле карниза следует сделать вынос (металлочерепичный козырек) около 40 мм. Второй лист укладывается с нахлестом первого при монтаже справа налево, либо его край заводится под первый лист в случае монтажа слева направо.
    • Крепление листов между собой осуществляется при помощи саморезов в верхней точке перехлеста, при этом они не должны быть прикручены к обрешетке под металлочерепицу – следует обеспечить возможность свободного движения листов относительно удерживающего первый лист самореза в коньковой части.
    • Укладка третьего листа выполняется аналогично второму, после чего скрепленные между собой листы выравнивают параллельно карниза.
      В случае, если необходимо состыковать листы по длине, следует соблюдать порядок их укладки, показанный на рисунке Б.

    Важно: в случае наличия защитной пленки на металлочерепице, перед монтажом следует обязательно удалить ее.

    1. Расположение саморезов

      Нижняя часть листа крепится саморезами в подошве волны листа с шагом через одну волну. Все последующие ряды саморезов располагаются в шахматном порядке, чередуясь также через волну.
      Крепление боковых нахлестов листов выполняется на каждом гребне при помощи саморезов.
      Инструкция монтажа металлочерепицы предусматривает расход 6-8 саморезов на один м2 кровельного покрытия.

    Важно: приобретая металлочерепицу, необходимо выяснить условия гарантии на материал.

    Многими производителями гарантия на металлочерепицу предоставляется только с условием использования определенной марки саморезов, поэтому саморезы рекомендуется приобретать у поставщика вместе с самим материалом.

    1. Торцевая планка

      Торцевые планки устанавливаются на торцах крыши, нахлест при этом составляет 50 мм.
      Планки крепятся саморезами с шагом 55-60 см, длина саморезов, используемых в верхней части, составляет 80 мм, в боковой – 28 мм.  Планки в случае необходимости подрезаются.

    1. Планка конька

      Планки конька бывают плоские и круглые. Круглая планка конька устанавливается, начиная с крепления с помощью заклепок или саморезов по ее торцам конусных или плоских заглушек, форма которых выбирается в зависимости от формы кровли.
      В случае плоской планки заглушки не требуются.



    1. Уплотнитель

      Под коньком также укладывается фигурный уплотнитель, для чего сначала освобождают отверстия вентиляции.
      Поверх уложенного уплотнителя устанавливается круглый или плоский конек, крепление которого осуществляется через одну волну металлочерепицы.
      Отдельные панели конька монтируются с нахлестом в 100 мм.

    1. Выход антенны

      Перед тем, как устанавливать выход для антенны, его верхняя часть срезается, оставляя диаметр, приблизительно на 20% меньший размера антенной стойки.
      Выход одевается на стойку, после чего с помощью киянки его основанию придаются контуры крыши.
      Стыки выхода антенны промазывают силиконовым герметиком, после чего при помощи саморезов крепят полученную конструкцию к крыше.

    1. Вентиляция

      При монтаже вентиляционных элементов первым делом в металлочерепице вычерчивается и прорезается по шаблону отверстие.
      Далее на проходной элемент наносят силикон, после чего крепят конструкцию к металлочерепице при помощи саморезов.
      Вентиляционный выход вставляют в проходной элемент, выравнивают вертикально с помощью уровня и также крепят саморезами.
      Для соединения вытяжки и внутридомового воздуховода используется гофрированная труба, пропускаемая через пирог кровли, после чего проход герметизируют при помощи клейкой ленты.

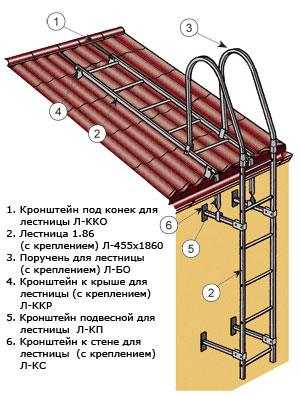

    2. Для установки лестниц используются кронштейны в количестве 4 штук на 1 секцию.
      Они одеваются на стойки лестницы и фиксируются при помощи болтов М8х40.
      Крепление кронштейнов к поверхности крыши производится в прогибах волн с помощью болтов Ш8х60, а места их примыкания герметизируются.
      По длине кровельного ската лестница набирается секциями, самая верхняя из которых крепится к брусу конька специальными кронштейнами.

      Крепление лестницы

    3. Монтаж ограждений

      Вертикальная решетка ограждения, обеспечивающая безопасность при выполнении обслуживания кровли, устанавливается на сплошную обрешетку на уровне карнизов.
      Опоры ограждений устанавливаются в прогибы волн металлочерепицы, кронштейны крепятся к опорному брусу при помощи оцинкованных шурупов М8х60 с использованием резиновой прокладки.
      Расстояние между опорами должно составлять приблизительно 900 мм. Опоры регулируются относительно наклона крыши и фиксируются, после чего на них навешивается само ограждения.
      В точках сопряжений опор и секций ограждения сверлят отверстия (в нижней перекладине 12 мм, в верхней – 12 мм).
      Через данные отверстия производится соединение опор с секциями при помощи соответствующих болтов. После завершения монтажа следует герметизировать все точки соединений.

    4. Переходной мостик

      Для обслуживания антенн, дымоходов и прочих элементов на кровле обустраиваются переходные мостики, для установки которых также заранее выполняется сплошная обрешетка.
      Крепление опорных кронштейнов мостика выполняется аналогично ограждению кровли, наклон регулируется путем подбора отверстий в крепежных кронштейнах.
      Фиксация осуществляется при помощи болтов М8х20, расположенных по два с каждой стороны платформы.

    5. Снегозадержатель

      Трубчатые снегозадержатели монтируются для защиты от лавинообразных сходов снежного покрова с крыши, обрешетка при этом также выполняется сплошная.
      Кронштейны крепятся с шагом около 100 см, установка концевых кронштейнов выполняется примерно в 50 см от конца снегозадержателя.
      Снегозадержатель также должен быть удален на 35 см от карниза кровли. В случае длины ската, превышающей 8 м, устанавливают промежуточный ряд снегозадержателей.

    Важно: при наличии мансардных окон над ними необходимо также установить снегозадержатели.

Монтаж других видов металлочерепицы

Выше была рассмотрена общая процедура возведения металлочерепичной кровли, рассмотрим основные нюансы при монтаже отдельных видов материала.

Разные типы металлочерепицы

На рисунке видно, что шаг обрешетки при монтаже металлочерепицы марки «Каскад» отличается от шага для марок «Элит» и «Монтеррей». Данные отличия обусловлены различиями размеров профиля материала.

Крепление металлочерепицы марки «Андалузия»

При монтаже металлочерепицы марки «Андалузия», которая имеет Z-образный замок, также следует учитывать свои нюансы. В замковой части данной марки имеется перфорация, упрощающая позиционирование листа на крыше и его крепление.

При этом крепеж получается скрытым, что позволяет сделать места стыков листов практически незаметными.

При приобретении металлочерепицы следует выяснить различные тонкости о конкретном виде материала, а при выполнении монтажа важно соблюдать правила и требования, описанные в данной инструкции. Это позволит построить надежную и долговечную металлочерепичную кровлю.

metallocherepica-pro.ru

Инструкция по монтажу металлочерепицы Монтеррей — схема укладки своими руками

Монтаж металлочерепицы Монтеррей

Содержание:

Металлочерепица от финского производителя Ruukki может быть использована в любом регионе, это связано с высокими техническими показателями материала. Металлочерепица не боится воздействия обильных дождей, сильного мороза и летнего зноя, так что монтаж металлочерепицы Монтеррей по инструкции не доставит вам неудобств. Даже при значительных перепадах температуры кровельный материал сохраняет все свои качества.

Самым популярным вариантом является металлочерепица системы Монтеррей. Это связанно с рядом преимуществ, которыми обладает данная система:

  • относительно простой монтаж;
  • небольшой вес материала в среднем один кв. метр материала весит от 4 до 6 кг;
  • очень широкая цветовая гамма, которая насчитывает около 40 различных оттенков;
  • приемлемая цена.

Обрешетка

Для того, чтобы сделать монтаж своими руками нужно заранее продумать все нюансы. При монтаже стропильной системы должен быть выдержан шаг между стропилами. Его допустимое значение 60-100 см.

Стоит учитывать, что толщина досок напрямую зависит от шага между стропилами. Чем он больше, тем больше должна быть и толщина. Это необходимое условие, чтобы конструкция была максимально надежной и прочной.

Сечение досок, которые вы планируете использовать для будущей обрешетки должно составлять не менее 30 на 100 мм, и 40 на 50 мм для контробрешетки.

Первое с чего начинается укладка внахлест металлочерепицы Монтеррей это укладка гидроизоляционного слоя. Для ее закрепления прибиваются бруски контробрешетки. Такое крепление выполняет две функции, удерживает надежно пленку и вместе с этим создает зазор, который обеспечит нормальную вентиляцию. Уже на бруски будут крепиться обрезные доски будущей конструкции. Первая доска, та, которая идет по краю карниза, должна иметь толщину, которая соответствует высоте ступеньки.

Крепление листов

Крепление черепицы

Если укладка металлочерепицы Монтеррей осуществляется своими руками на двухскатной крыше, работы нужно начинать с торца. Если крыша имеет шатровую конструкцию, то крепление металлочерепицы начинается с верхней точки ската. Очень важно, чтобы при укладке листов каждый следующий перекрывал замок предыдущего. Работу принято начинать с левого края. При этом каждый новый лист будет закладываться под предыдущий. Все листы должны быть выровнены по краю карниза. Только поле, того как лист лежит ровно его можно закрепить шурупом в одном месте, после чего снова проверить ровность и продолжить закрепление по всей длине.

На заметку: Для того, чтобы закрепить листы из системы Монтеррей необходимо использовать специальные самонарезающие шурупы.

Все крепление должны быть выполнены под волной, строго перпендикулярно листу. Таким способом металлочерепица будет повреждена минимально. Крепление шурупами осуществляется на каждой второй волне.

Для того, чтобы разрезать металлочерепицу используют ножницы по металлу либо другой специальный инструмент.

При хождении по крыше наступать на кровельный материал можно только в тех местах, где есть обрешетка, в противном случае металлочерепица может быть повреждена.

Советы

Монтаж своими руками

Как и в любом другом деле, здесь есть свои особенности и связанные с ними хитрости, которые помогут сократить срок работы или же попросту облегчить ее, но не были названы в инструкции по монтажу металлочерепицы Монтеррей. Ниже приведены основные советы и рекомендации:

  1. Монтаж листов начинается снизу, и проводится к верху.
  2. Для того, чтобы было максимально плотное прилегание металлочерепицы к вертикальным поверхностям обязательно, необходимо использовать внутренние фартуки.
  3. Крепеж каждого листа начинается с одного шурупа, это позволит выровнять лист перед окончательным закреплением его по всей длине.
  4. Если укладка листов осуществляется слева направо, то каждый лист необходимо заводить под предыдущий. Если крепление металлочерепицы происходит справа налево, то листы укладываются внахлест.
  5. При проведении монтажа металлочерепицы Монтррей необходимо сразу снимать защитную пленку, поскольку после закрепления ее очень проблематично устранять.
  6. Для того, чтобы защитить торцы металлочерепицы установите торцевые планки. Их внахлест на кровлю должен составлять не менее 50 мм. Крепление осуществляется с шагом не больше, чем 60 см. Для верхней части используются саморезы длиной 80 мм, на боковых частях используются саморезы длиной 28 мм.
  7. В качестве конька может быть использована плоская или круглая планка. Если используется круглая планка дополнительно необходимо использовать декоративные заглушки, если применяются планки плоские, то дополнительные заглушки не требуются.
  8. Когда укладка металлочерепицы Монтеррей завершена, можно приступить к монтажу дополнительных элементов — вентиляционных выводов, лестниц.
  9. Независимо от угла наклона крыши обязательным элементом является снегозадерживающие устройства. Для их крепления используются длинные саморезы. Также такие устройства должны располагаться в шахматном порядке.
  10. Рекомендуется защитить кровлю от молний, установив громоотвод. Его размер будет зависеть от высоты расположенных вблизи объектов. Для того, чтобы громоотвод был выбран правильно и качественно установлен, лучше всего обратиться за помощью к специалистам и соответствующим организациям, которые имеют опыт в выполнении подобных работ.

Следуя инструкциям монтажа металлочерепицы, и применяя схему, можно создать практичную кровлю на долгие годы. А внешний вид станет украшением любой постройки.

Видео-инструкция по монтажу металлочерепицы

krovlyaspec.ru

Монтаж металлочерепицы – инструкция пошагового выполнения работ в картинках и видео.

Как правильно работать с металлочерепицей? Этот важный вопрос задаёт себе практически каждый застройщик, который выбрал для своей кровли этот современный, долговечный и очень практичный материал.

Мы детально расскажем вам о том, как правильно устанавливать металлочерепицу, выполнив все рекомендации ее производителей. Так же мы расскажем, какая из монтажных схем будет эффективнее, и какая схема монтажа черепицы более эффективна.

Кроме всего этого, вы сможете узнать, как делается кровельный «пирог» и какой инструмент и материал понадобиться вам в строительстве и многие другие аспекты. Мы очень надеемся, что инструкция по монтажным работам с металлочерепицей будет необходима не только обычному застройщику, но и профессиональному строителю, независимо от масштаба строительства вашей кровли.

Технология монтажных работ

Краткие сведения о кровельном «пироге»:

В самом начале монтажных работ с металлочерепицей (обучающий видео файл скачать или просто посмотреть вы сможете немного ниже), вспомните некоторые основные понятия и схемы устройства кровельных «пирогов». Это название он заслужил из-за приличного количества слоев, которые выполняют свои особые функции.

Именно эти компоненты, при правильном и рациональном подборе необходимых материалов предоставят вам надёжную и долговечную крышу над головой.

Совершенно не имеет значение то, кто будет выполнять работы, вы сами или специально нанятая бригада квалифицированных рабочих вы должны ясно понимать, что крыша – это очень сложная система с множеством нюансов и деталей и здесь необходимо соблюдать все рекомендации от производителей и общестроительных норм по монтажу металлочерепицы довольно строго.

Как хозяин вы просто обязаны постоянно держать монтаж металлочерепицы под своим строжайшим контролем (обучающий видео файл скачать или просто посмотреть вы сможете тут), так как негативные последствия недоброкачественных работ могут проявляться не сразу.

Например, если плохо уложить паро или гидроизолирующие компоненты, то пар может конденсироваться в жидкость, и ваша крыша попросту будет медленно гнить. Помните, что для хорошего и долговечного монтажа вы должны учесть все требования к монтажу металлочерепицы.

Монтаж основных элементов кровли

  1. Стропильные системы.
  2. Контррейка.
  3. Пленка гидроизоляционная.
  4. Брус для вертикальной обрешетки.
  5. Первый брус для горизонтальной обрешетки.
  6. Брус для горизонтальной обрешетки.
  7. Добавочная обрешётка.
  8. Ветровая доска.
  9. Желобной кронштейн.
  10. Планка для карнизов.
  11. Металлочерепица.
  12. Кровельный конёк.
  13. Коньковый уплотнитель.
  14. Слуховое окошко.
  15. Специальная теплоизоляция.
  16. Плёнка для пароизоляции.
  17. Подшивка для мансарды.

Пошаговая инструкции по монтажу (Монтеррей или аналога)

Инструмент и специальное оборудование

Работа с черепицей Монтеррей или её аналогов необходимо начать со специальной подготовки инструментов. В этом вам пригодиться:

  • Инструменты для резки листовой металлочерепицы.
  • Шуруповерт (лучше тот, который работает от аккумулятора).
  • Небольшой молоток.
  • Рейка. Желатильно ровная и длинная. Вы будете использовать её как правило.
  • Маркеры.

Для резки черепицы из металла рекомендуется применять специальный инструмент.
1. ножницы для резки металла (электрические или ручные).
2. ножовки или электрические сабельные пилы с соответствующим полотном.
3. электрические ножницы просечные.
4. Электролобзики.
5. дисковая пила с зубьями из победита..
После окончания работ требуется тщательно удалить металлическую стружку и опилки. Это делается специально для того, чтобы при ржавении они не смогли испортить антикоррозийное покрытие, которое нанесено на металлочерепицу.

Внимание! Нельзя производить резку металлочерепицы инструментарием с абразивным кругом. Например, при помощи болгарки. Иначе при воздействии высокой температуры на металлочерепице может разрушиться не только слой защитного полимера, но и специальное антикоррозийное покрытие из цинка.

Из – за этого на черепице запуститься очень быстрая коррозия и в вашей кровле пойдут подтёки ржавчины.

Монтаж по шагам:

1. Начальный шаг это то, что стропила под металлочерепицу должна находиться в диапазоне 550-900 мм.

Помните, что после вашей закупки утеплительных плит шаг стропил будет зависеть от ширины плит. В будущем утеплитель необходимо вставить сразу между стропилами в крыше. В качестве основного материала для стропильной системы вы можете выбрать брусок с размерами 150 на 50 мм.

После установки стропил требуется выполнить контрольное измерение ската. Также нужно проверить плоскость и прямоугольность всей конструкции. В этих целях вам необходимо выполнить замер диагональных размеров в скатах.

Если у вас обнаружилось небольшое отклонение, составляющее не более 10 мм, то вы сможете их самостоятельно скрыть при помощи специальных компонентов.

2. Обратите своё внимание на то, что если вы используете для своей крыши металлочерепицу, то обязательный уклон для ската должен соответствовать углу в 14°.

Длину листа определяют основным размером – это будет длина ската. Его измеряют от начала конька до конца карниза, при этом учитывайте карнизный свес. Размер свеса составляет не менее 40 мм.

Если вы собираетесь сделать скат на крыше больше чем 6 метров, то вам понадобиться разбить листы на несколько кусков. Эти куски будут укладываться с перехлёстом.

Вам необходимо выполнить внахлест около 15 см. Если вы будете использовать в монтаже длинные листы, то у вас получиться стыков поменьше, но укладывать их сложнее.

3. В результате суточных колебаний температур на нижних поверхностях черепицы может собираться конденсат. Конденсат может давать и тёплый воздух, который попадает из самого дома в пространство под кровлей.

Из — за избыточной влаги, происходит излишнее пропитывание утеплителя водой и, как следствие, его свойства резко становятся хуже. В дальнейшем ваша крыша может полностью промерзать и образовывать наледь на самой черепице. Стропила могут гнить, а внутри помещения появиться плесень.

Для того что бы вы смогли избежать всех негативных моментов при монтаже металлочерепицы вам потребуется утеплитель правильной толщины.

Помимо всего этого, технологии, применяемые в монтаже кровли из металлочерепицы, предполагают защиту для утеплителя и использование гидроизоляции и пароизоляции.

Пары, содержащие влагу можно просто удалить, если вы сделаете в подкровельном пространстве натуральную вентиляцию. Этим вы обеспечите свободные потоки воздуха от козырька к карнизу. Для того чтобы создать естественную вентиляцию вам понадобиться оставить между черепицей и гидроизоляцией свободное пространство.

Пространство в толщину около 40 мм будет вполне достаточным для хорошей вентиляции. На карнизном свесе можно оставить небольшую щель, а уплотнителе из резины необходимо освободить небольшие отверстия.

4. Раскатать гидроизоляцию строго горизонтально по всей поверхности стропил. Начните от края карниза, при этом сделайте привес в 20 мм.

Между соседним полотнищем требуется сделать небольшой нахлест. Оптимальным размером нахлеста является 15 см.

Пленка марок «Ютафол» и «Ютакон» располагается стороной с цветной полоской на краю, наружу. Нельзя самовольно перевернуть плёнку.

Вы сможете найти на рынках и в строительных магазинах огромное количество разнообразных типов плёнок, но для правильного выбора вам лучше спросить совет у менеджера.

5. Вместе с монтажом гидроизоляции вы можете выполнить укладку кровельных покрытий с наружной стороны и теплоизолирующих материалов изнутри.

Лучше будет, если вы установите теплоизоляционные плитки между самими стропилами.

При этом нужно оставить небольшое пространство в 20 мм.

В противном случае вся плёнка утратит свои свойства. Если у вас куплена плёнка марки «Тайвек», «Ютавек», то вам не нужно делать зазор.

6. Закрепите параизоляцию на внутренней стороне стропилы при помощи степлера.

Наиболее популярна пароизоляция «Ютафол H Сильвер» и «Ютафол H 110».

Лучше укладывать полотна параизоляции внахлест.

Для соединения используйте клейкую ленту.

После того, как вы выполните все работы, то сможете приступить к облицовке.

7. Выполните обрешетку из бруса, который прошёл обработку при помощи антисептика. Вначале вам будет нужно прибить брусья сверху от гидроизоляционной плёнки, а затем крепить доски для обрешётки.

Доски обрешетки, которые вы будете класть первыми, необходимо использовать на порядок толще, чем все остальные. Они должны быть толще на 10 – 15 мм. После этого вы должны соблюдать ровное расстояние между брусками обрешётки.

Когда вы работаете с таким высококачественным материалом, как черепица Монтеррей, то можете прикрепить второй брус, если отступ от нижнего края составит 300 мм. Измерения производить до середины следующей доски.

Для материалов «МП Макси» отступ может составить не более чем 350 мм.

Расстояние между осью в остальных брусьях может составить от 32мм на 100мм с черепицей «Монтерей» и 350 мм, черепицей «Супермонтерей» и 400 мм с «Макси».

Вы можете работать с досками обрешётки немного большей длины, если шаг составил 1000 мм.

Выполняйте сплошную обрешётку возле дымохода и слухового окна. С обеих сторон конька вы можете прибить отдельные доски, но при этом вам понадобиться поднять торцевые планки над уровнем обычной обрешётки. На высоту не больше, чем профиль самой черепицы.

8. До монтажа черепицы вам понадобиться закрепить на внутреннем стыке у ската нижнюю планку у ендовы. Крепёж можно производить при помощи простого самореза.

Если вам будет нужно произвести стыковку планок, то выполните небольшой перехлёст в 100 – 150 мм. После этого вам будет нужно произвести разметку и подрезку листов черепицы. Правильный монтаж черепицы (фото слева) необходимо производить снизу и вверх.

Вам нужно будет установить планку ендовы сверху у самого стыка листов.

Внимание! Узел примыкания – это наиболее уязвимое место крыши. В пресечении, выполнения ремонта черепицы из металла и всей кровельной системы, вам настоятельно рекомендуется подходить к вопросам, связанным с монтажными работами, особенно тщательно

9. В целях обеспечения герметичности в примыкании черепицы к дымоходу или стенам на скатах вы можете сделать изнутри фартук. Для его строительства можно взять нижние брусья примыкания. Прислоните брусок к стене и произведите разметку бруска на кирпиче. Затем вы сможете пробить штробу, используя болгарку на линии, которую вы отметили. Затем вам нужно убрать пыль со стены и по возможности обмыть её водой.

Установку внутреннего фартука лучше начать со стен трубы, которые располагаются на нижней стороне от ската. Брусок немного подрезать в нужном месте и произвести крепление на саморез.

Используя данный алгоритм, вы сможете смонтировать фартук вокруг всей трубы.

Когда производится стыковка планок, можно сделать небольшой выступ в 150 мм. После того как вы заведете край фартука в штробу вам необходимо будет покрыть его герметиком на основе силикона.

После вам будет нужно завести плоский лист под нижнюю кромку во внутреннем фартуке. Этот лист называется галстуком.

Он обеспечит хороший сток для воды. Можно выбрать направление галстука и направить его или вниз или в ендову. По самому краю галстука вам будет нужно выполнить небольшой бортик. Его можно сделать, используя обычный молоток и плоскогубцы.

Лист черепицы необходимо монтировать сверху от фартука или галстука. После укладки всего покрытия кровли вокруг дымохода вы можете приступить к работам с наружным фартуком. В работе с ним вы можете использовать верхние планки примыкания.

Установку верхних планок можно производить, как и нижних, только вам не нужно заводить верхнюю кромку в штробу, а производить крепление к самой стенке.

Внимание: При вашем перемещении по металлочерепице на крыше вам строго нужно соблюдать правила личной безопасности.

Необходимо обуть в мягкую и удобную для вас обувь. Стоит ступать только в естественные прогибы волн. Также вам стоит воспользоваться поясом монтажника и пристегнуться при помощи страховочного фала.

10. Держатель желоба закрепить к самому нижнему брусу в обрешетке. Их способ монтажа, шаг зависит от того, какой тип водосточной системы вы будете использовать.

Именно для этого и даётся инструкция по эксплуатации. Стоит обратить внимание на края водосточных желобов. Края должны располагаться немного ниже края самой черепицы.

Отступ может составить около 25 – 30 мм. Это сделано для того, чтобы зимой ваш желоб не мог повредить снег, который сходит с крыши.

11. Если у вашей водосточная системы имеется прямоугольное сечение, то желоба нужно просто вставлять и закрепить в держателях.

Карнизные планки крепят к обрешетке на крыше, при этом нижние кромки планок перекрывают края желобов. Гидроизолирующую плёнку выводят над самой карнизной планкой (в целях стока конденсатов).



Если вы производите установку желоба с круглыми сечениями, то стоит занести заднюю кромку сам выступ для фиксации. Установку планки карнизов выполняют по технологии описанной выше.

Установке желобов с круглым сечением необходимо занести его задний край в зафиксированный выступ держателя.

Карнизные планки устанавливают немного выше, чем отмечено.

Подкровельную пленку выводят над карнизными планками.

Инструкция по изготовлению мансардных окон

12. Стоит сделать небольшой отступ и рассмотреть варианты кровли с применением мансардных окон. Количество ваших окон, которое необходимо для желаемого уровня света мансарды можно легко определить при соотношении полезных площадей стекления и площадей самого помещения.

Лучше начинать с 1:8 и доходя до 1:12. Если у вашей мансарды площадь около 100 м2, то суммарная площадь всех окон может составлять около 10 м2.

Установку мансардных окон рекомендуют производить на высоте около 90-110 см над уровнем пола. Стоит учесть, что несколько маленьких окон дадут вашей мансарде больше солнечного света, чем одно громадное окно.

Кроме всего этого вы сможете установить целые группы мансардных окон – горизонтальные, вертикальные или комбинированные. Обычно, окна устанавливают на саму обрешетку, но стоит крепить их сразу к стропилам при помощи саморезов.

Проемы под само окно должны превышать его общие размеры примерно на 40-60 мм в горизонтали и на 45 мм – в вертикали. Обычно, установка окон на мансарде не вызовет у вас никаких затруднений.

13. Первые листы ровняют по краю торца кровли и крепят сверху саморезом. Стоит выполнить козырёк у карниза около 40 мм.

Далее уложить второй лист металлочерепицы с небольшим нахлестом. Можно просто подсунуть края второго листа под предыдущий.

Листы соединить саморезами сверху от перехлёстов. Не стоит наглухо их фиксировать к брускам обрешётки. Лучше дайте им свободно перемещаться относительно самореза. (рис. В).

Далее ид1т третий лист черепицы, который кладут по технологии второго. Далее вам нужно разровнять все три листа относительно карниза и поставить их параллельно. Если вам нужно стыковать листы в длину, то стоит, укласть их в порядке, который указан в рисунке Б.

14. Нижняя часть листов крепиться на саморезы в подошве волны черепицы.

Шаг крепления – через одну волну. Следующий ряд самореза необходимо расположить в порядке шахматной доски.

Чередовать требуется через одну волну.

Боковой нахлест листа нужно скрепить саморезом по каждому гребню.

На монтажные работы вы можете потратить около 6 – 8 саморезов на один квадратные метр.

15. На торце кровли устанавливайте торцевые бруски с нахлестом в 50 мм.

Их стоит закрепить при помощи саморезов почти через каждые 550 – 600 мм.

На самой макушке вам лучше пользоваться саморезами длиной около 80 мм. Если будет нужно, то смело подрезайте планки.

16. Планки на коньках можете использовать плоские или совсем круглые.

Устанавливать планку для круглых коньков стоит с того, что вы установите на него заглушки.

Форма подбирается индивидуально под каждую крышу. Для коньков плоских совершенно не нужны заглушки.

17. Под ваш конек можно положить фигурный уплотнитель, но заранее освободить все отверстия для вентиляции.

На уже уложенный уплотнитель можно установить плоские или круглые коньки.

Саморезы для конька составляют в длину около 80 мм и располагаются через одну волну.

Нахлест между коньковой панелью составляет, где то 100 мм.

Монтаж выхода для антенны

18. Перед самой установкой требуется срезать всю верхнюю часть выхода антенны и оставить диаметр немного меньше диаметра стойки антенны.

Затем антенный выход устанавливают на стойку при помощи киянки, добиваясь тем самым повторения контуров кровли.

Стыки следует промазать клеем из силикона и прикрепить всё на саморезы.

Монтажные работы с элементом вентиляции

19. В самом начале вам нужно разметить и вырезать аккуратное отверстие в черепице.

Далее вы наносите силикон на элемент прохода и крепите все на саморезы к черепице.

В проход вставляете вентиляцию, аккуратно выравниваете уровень и крепите на саморез.

Если вы делаете вытяжку из дома, то используйте обычную трубку, которую вы будете крепить к пирогу кровли обычным скотчем.

Установка лестниц

20. для установки лестницы используйте кронштейн (4 шт. на секцию). Одевайте их на стойки в лестнице и фиксируйте саморезами. К самой кровельной поверхности лучше производить крепление в прогибы волн черепицы.

В месте, где кронштейны граничат, вы можете произвести герметизацию.Вашу лестницу стоит выбирать по числу скатов на крыше маленькими секциями. Секция, которая будет с самого верха должна крепиться с использованием специального кронштейна.

Монтаж и установка кровельных ограждений

21. Для полного обеспечения безопасности в обслуживании вашей кровли в уровне карнизов вам нужно установить решетку вертикально.

В этих случаях обрешетку необходимо выполнить сплошным слоем. Опоры для ограждений устанавливают в прогибы волны самой черепицы.

Производит крепление кронштейна через специальную резиновую прокладку, при этом используйте только шурупы покрытые слоем цинка. Шаг опоры составляет примерно около 900 мм.

Отрегулируйте ваши опоры относительно уклонов кровли и произведите тщательную фиксацию.

Затем вам необходимо навесить на опоры, которые вы установили специальные кровельные ограждения. В местах сопряжений секций ограждения и опор вам нужно просверлить отверстия в (12 мм вверху перекладины и 10 мм в низу перекладины), через эти отверстия вы соедините свои секции с опорами.

Все отверстия вверху перекладин вам будет нужно прикрыть при помощи заглушек из полиэтилена. После того, как вся сборка завершилась, то вам нужно провести герметизацию всех мест соединений.

Монтаж и установка переходных мостиков

22. Для комфортного контроля и обслуживания дымоходов, телевизионных антенн и многих других элементов на крыше давно предусмотрены специальные мостики для переходов.

Эти элементы лучше всего монтировать на сплошной слой из обрешетки. Все опорные кронштейны для мостика крепят по технологии с креплением опорного ограждения.

Наклон платформ регулируют при помощи подбора количества отверстий в креплении кронштейнов. Фиксацию этих платформ лучше производить при помощи болтов М8х20. Лучше не жалеть и располагать по паре болтов с каждой стороны от платформы.

Установка снегозадержателей на крышу из металлочерепицы

23. Для того чтобы предохраниться от сходов снега, как небольших лавин, вы можете произвести монтаж простых и удобных задержателей для снега. Бруски обрешётки должны быть под ними сплошными.

Шаг кронштейна составляет около 1000мм. Кронштейны в конце устанавливают на расстояние в 500 мм от конца снегозадержателей.

Установку и монтаж снегозадержателей следует выполнить на удалении в 350 мм от краев кровельных карнизов.

Если у вашей крыши имеется скат больше чем 8 метров, то вам понадобится промежуточный барьер из снегозадержателей. Помните, что установка снегозадержателей над окнами обязательна.

Сточки зрения экономии вы можете схитрить и использовать планку из металлочерепицы,как снегозадержатель. Эту планку можно легко прикрепить к дну волны используя при этом обычные саморезы.

Правильное заземление кровли

Для того чтобы защитить вашу крышу от удара молнии седует выполнить защиту от молнии.

Вы можете использовать различные громоотводы. Сетчатые, стержневые или тросовые. Ваш выбор должен быть правильным и опираться на многие факторы.

На рисунках представлены классические варианты защиты, где 1 – молниеприемник, 2 – опуск, 3 – заземляющие контуры, 4 – токовод.

Особенные черты монтажных работ с другими типами:

В этом тексте мы рассматривали общие рекомендации в устройстве кровель из черепицы, но особые её виды могут значительно отличаться и меть свои особые черты.

Как видно из рисунков (для того чтобы увеличить нужно кликнуть), монтажные работы с металлочерепицей «Каскад» осуществляют на обрешетку с шагами, отличными от шагов черепицы «Монтерей» или «Элит».

Все эти отличия вызываются различными размерами профилей.

Монтажные работы с черепицей «Андалузия» с особыми Z-образными замками тоже имеет свои причуды. Специальная перфорация выполнена в части замка у этого вида черепицы. Это значительно упрощает размещение и работы по креплению листов черепицы на кровле. Крепления остаются скрыты.

Благодаря этой хитрости вся кровля выглядит монолитной.

Как крыть крышу — видео инструкция

Часть 1:

Часть 2:

При покупке материалов – уточняйте у поставщиков все важные моменты, касательно технологий монтажных работ с данным видом продукции.

Только строго выполнив все эти правила, у вас будет долговечная и красивая крыша над головой.

profnastil-metallprofil.ru

Инструкция по монтажу металлочерепицы: фото, видео, схема пошагово

Главная → Монтаж металлочерепицы → Инструкция по монтажу металлочерепицы

На сегодняшний день металлочерепица Монтеррей широко используется при выполнении кровельных работ. И это не удивительно.

Скачать инструкции по монтажу металлочерепицы

Инструкция по монтажу металлочерепицы RUUKKI.pdf

Инструкция по монтажу металлочерепицы Poimukate.doc

Основными достоинствами продукции являются надежность и экономичность.

Узнать дилерскую цену на металлочерепицу!


Изготовленная способом холодного проката с последующим формированием гофры, металлочерепица укладывается в соответствии с рекомендациями, которые содержит инструкция по монтажу и установке кровли из металлочерепицы, и обладает следующими характеристиками:


  • схожестью с натуральной черепицей;
  • большим количеством цветов и оттенков;
  • незначительным весом;
  • простотой монтажа и эксплуатации;
  • экономичностью при ремонте и реставрации;
  • устойчивостью к погодному, микробиологическому и ультрафиолетовому воздействию;
  • диапазоном рабочих температур от-50 до +120 градусов.

Ниже приведена пошаговая инструкция монтажа кровли из металлочерепицы Монтеррей.

Видео монтажа металлочерепицы




Резка листов


Несмотря на то, что данный кровельный материал поставляется листами, обрезанными в соответствии с требованиями заказчика, в случае обустройства вальмовой кровли, при наличии ендов и труб, возникает необходимость резки листов непосредственно по месту.


Резка осуществляется ручной пилой дискового типа, оснащенной диском, предназначенным для работы с тонколистовым прокатом, лобзиком, ножницами, машиной для высечки или иным инструментом, не нагревающим материал в ходе работы.


Контрольные замеры


В соответствии с подробной инструкцией по монтажу металлочерепицы Монтеррей, установка листов производиться под углом 90 градусов к карнизам. Перед началом производства работ требуется проверить карнизы и конек на прямолинейность,убедиться в плоскостности крыши и перепроверить ее размеры.


Подъем листов на высоту и их монтаж


Подъем листов производится за края, используемые при стыковке, так, чтобы исключить возникновение царапин на поверхности. Подъем отдельных листов (в соответствии с тем, что содержит инструкция по монтажу металлочерепицы), осуществляется по направляющим опорам, размещенным от карниза и до земли.


Ходить по листам во избежание их повреждения запрещается.


Обустройство гидроизоляции


Укладка гидроизоляционного слоя выполняется на стропила таким образом, чтобы гидроизоляционный слой выступал за край стену у карнизов и с торцов на расстояние, равное 200 мм. Работы начинаются от карнизов. Крепление производится скобами к стропилам. Окончательно гидроизоляция закрепляется рейками из дерева, укладываемыми на нее вдоль стропильных ферм с провисом между стропами.


Гидроизоляция в непосредственной близости от конька согласно пошаговой инструкции по монтажу металлочерепицы, укладывается на основании деталировочных чертежей.


Обустройство обрешетки


Для кровель с шагом стропил, равным 600 – 1000 мм, обрешетка изготавливается из деревянных реек, размер которых составляет 32х100мм, причем, толщина рейки обрешетки, находящейся снизу, на 1 см больше всех остальных.


Работы начинаются от карниза, служащего точкой отсчета для монтажа металлочерепичного покрытия.


Монтаж торцевых досок


В соответствии со сведениями, которые содержит полная инструкция по монтажу металлочерепицы, внешняя торцевая доска фронтона в данном случае должна выступать над обрешеткой на величину, равную высоте профиля кровли, обусловлено это тем, что на означенную доску будут закреплены планки.


Установка карнизных планок


Карнизные планки планки устанавливаются до начала работ по укладке металлочерпицы. Делается это следующим образом. Планки выравниваются так, чтобы нахлест составлял 10 см и закрепляются к рейке обрешетки, находящейся с краю, саморезами – именно так рекомендует лучшая инструкция по монтажу металлочерепицы из имеющихся на сегодняшний день.


Порядок монтажа металлочерепицы


Укладка покрытия может осуществляться в обе стороны, вне зависимости от того, где расположена капиллярная канавка.


Монтаж слева направо осуществляется следующим образом. Край листа слегка приподнимается и под него укладывается край последующего листа.


Монтаж на двускатной кровле начинается с торца, а на вальмовой, в соответствии с описанием, которое содержит подробная инструкция монтажа вальмовой крыши из металлочерепицы – от вальмы.


Крепление листов


Крепление листов металлочерепицы производится на обрешетку посредством самонарезающих и самосверлящих винтов в нижнюю часть волны профиля и под его поперечной волной.


В случае деревянной обрешетки применяются саморезы 4.8х28 мм, в случае стальной – 4.8х20 мм.


Листы соединяются внахлест таким образом, чтобы капиллярная канавка, находящаяся с левой стороны, была полностью закрыта. В полном соответствии с  инструкцией по монтажу металлочерепицы Монтерей, размещение крепежа начинается от фронтона.


Первый лист металлочерепицы укладывается так, чтобы его верхний край выступал за карниз на 40-50 мм.


Следующий лист монтируется под первый таким образом, чтобы обеспечить боковой продольный нахлест, и соединяется саморезами.


Если заглянуть в инструкцию по самостоятельному монтажу металлочерепицы, листы должны быть уложены максимально плотно.


metallocherepitca.profnastil.com

Монтаж металлочерепицы – видео подборка инструкций по монтажу кровли

Крыть крышу металлочерепицей вполне можно научиться даже непрофессионалу – было бы желание. Да и современные кровельные материалы такие удобные и легкие, что с ними приятно и несложно работать. Для приобретения необходимых навыков желательно, чтобы кто-ни будь показал, как это делается. Причем совсем не обязательно смотреть на работу мастера вживую – вполне можно обойтись видеоматериалами. Как говорится лучше один раз увидеть… Взять, к примеру, монтаж металлочерепицы – видео представленные ниже помогут вам сориентироваться и понять, что, когда и как нужно делать и как избежать определенных ошибок при обустройстве металлочерепичной кровли.

Компания «Металл Профиль» раскрывает секреты монтажа кровли

Отличная инструкция – голос за кадром сопровождает видеоряд с рабочими, осуществляющими все этапы монтажа. В самом начале даются полезные советы по перевозке и хранению металлочерепицы. Затем рассказывается о том, как проверить размеры стропил, что нужно для их обработки. Подробно перечисляются все инструменты, которые понадобятся при работе с металлочерепицей. Как более сложный пример, рассмотрен монтаж теплой кровли. Показано также, как устроить водосток, мансардные окна, проходные элементы, систему задержания снега, сделать антенные выходы.

«Металл Профиль» непосредственно о монтаже металлочерепицы

На этом видео инструкция по монтажу металлочерепицы дана четко, ясно и лаконично. Это как бы часть из предыдущего материала. Но если там полностью рассказано об устройстве всей кровли с дополнительными элементами, то здесь речь идет только об укладке металлочерепицы. Весьма ценно, что описано, какая обрешетка требуется под каждую из марок металлочерепицы.

Инструкция от компании МИР КРОВЛИ – кратко и наглядно

В видео представлена подробная информация о перевозке и хранении металлической черепицы, даются дельные советы по этому поводу. Продолжением является инструкция по правильному поднятию листов металлочерепицы на кровлю и ее резке. Интересная и удобная «фишка» присутствует в этой инструкции. Здесь имеются видеосюжеты не только о том, как надо выполнять этапы монтажа. Также обыгрываются сюжеты с ошибочными действиями рабочих.

Коротенькая инструкция по монтажу обрешетки

Мультипликационный видеоролик идет меньше четырех минут. За это время мы успеваем увидеть, как на крыше, как в сказке, возникают все элементы обрешетки. Бодро стучит молоток, отстукивая ритм бравурной музыки, и так же бодро идет строительство. В общем-то, всё предельно ясно – 3D графика позволяет хорошо рассмотреть каждую деталь во всех подробностях и со всех сторон. Хорошее видео дающее понять как устроена обрешетка.



Рассказ о том, как избежать ошибок при монтаже металлочерепицы

Здесь мы встречаемся с Андреем Лошкаревым, ведущим программы «Всё по уму на стройке». Основываясь на собственном опыте, он рассказывает о металлочерепице, справившей свой пятилетний «юбилей». Причем не только рассказывает. Мы созерцаем крышу, сделанную их бригадой. И видим, что за эти 5 лет кровля не износилась ничуть. Нет ни следа ржавчины, саморезы блестят, как новенькие, поверхность крыши гладкая и неповрежденная.

И дальше ведущий почти час делится с нами секретами, как добиться такого результата. Он рассказывает и про «правильные» стропила, и про то, как и в какие точки вкручивать саморезы. Советует, как устроить хорошие снегозадержатели, которые не свалятся вам на голову. И дает прочие ценные советы. После просмотра этого видео монтаж металлочерепицы своими руками многим удастся (и наверняка удалось) произвести, не делая типичных ошибок, присущих непрофессионалам.

Вам будет интересно

Обновлено: 22 июля 2018

23762

srbu.ru

Монтаж металлочерепицы: видео, пошаговая инструкция



Обустройство кровли – это очень важная часть строительства дома. Монтаж металлочерепицы легко можно выполнить своими руками, вся технология заключается в правильном обустройстве обрешетки и последовательности выполнения работ.

Подготовительные работы

Монтаж кровли из металлочерепицы начинается с подготовки обрешетки. Она должна выполняться с определенным шагом и иметь уклон не более 12 градусов. Это необходимо для обеспечения нормального водоотведения с кровли. Это правило соблюдается как для простой двускатной кровли, так и для мансардной, вальмовой (четырехскатной), шатровой и односкатной. Для ломаной и шале уклон подбирается отдельно. Для установки обрешетки используются деревянные бруски, сечение которых не меньше 25 мм.

Обрешетка

Советы для правильного монтажа обрешетки:

  1. Дерево обязательно обрабатывается при помощи антисептических средств. Это позволит продлить его срок службы и гарантировать защиту от разрушения под воздействием воды и пара;
  2. Дополнительное укрепление стропил не требуется. Благодаря небольшому весу металлочерепицы вполне достаточно стандартной жесткости основания;
  3. Шаг между балками составляет от 350 до 500 мм. Он зависит от типа используемого материала. Например, если используется металлическая черепица Андалузия или Rannila, то для неё используется шаг 350, для Сьерра, Арсенал и Уникма до 400 и т. д.;
  4. Узлы обрешетки могут состоять как из саморезов, так и из гвоздей. Для больших сечений предпочтительнее использовать гвозди;
  5. Важно следить за тем, чтобы балки не прогибались. В противном случае при установке металлических панелей вероятна деформация покрова. Устранить геометрические ошибки при установленной черепице будет невозможно. Потребуется полный демонтаж покрытия.

Пример обрешетки

После установки обрешетки под металлочерепицу Монтеррей, Ruukki (Руукки), Дюна или Takotta, производится монтаж утеплителя. Крыша из черепицы бывает двух видов: холодной и теплой. Холодная – это, соответственно, без утеплителя. Эта же технология используется для кровли из сайдинга или профнастила. Её особенностью является то, что она обустраивается при наличии нежилого чердака. В мансардных крышах обустраивается теплая кровля.

Для теплой кровли в промежутках между балками обрешетки устанавливается уплотнитель. Это может быть минеральная вата, пенопласт или пеноизол. В таком случае обязательно дополнительно утеплитель покрывается гидроизолирующей пленкой. Эти рекомендации могут меняться в зависимости от необходимого типа кровли.


Пошаговая инструкция

Перед началом работы составляется технологическая карта. Это специальный документ, в котором указывают и рассчитываются все необходимые виды работ. Она может быть составлена самостоятельно или при помощи профессионалов.

Видео: Монтаж металлочерепицы — подробная видео инструкция

Здесь учитывается площадь и уклон кровли, облицовочные работы, установку доборных элементов (снегозадержателей, водостоков) и последовательность, в которой эти монтажные кровельные работы выполняются.

Пошаговая инструкция и схема, как производится монтаж металлочерепицы:

  1. Производится расчет кровельной системы. Устанавливается потребная толщина балок, их расположение и шаг. Шаг балок подбирается так, чтобы при установке листов впадины их волны попадали на балки. При этом, если планируется установка дымохода или монтаж мансардного окна в металлочерепицу, то на этом участке стропил не должно быть вообще;

    Обустройство обрешетки для окон

  2. Порядок расположения слоев кровли следующий: пароизоляция, утеплитель (если требуется), гидроизоляция, металлочерепица. На поверхность обработанных антисептиком балок монтируется пароизолирующая пленка. Она крепится при помощи небольших гвоздей;
  3. После поверх неё устанавливается выбранный утеплитель. Для композитной модульной черепицы рекомендуется использовать легкие материалы – прессованную вату, пену;
  4. Поверх утеплителя настилается еще одна пленка. Гидроизоляция нужна т. к. кровля из металлочерепицы не герметична. В промежутки между панелями часто попадает вода и снег, которые в дальнейшем могут стать причиной разрушения кровельной системы;
  5. Основные правила покрытия: работа производится с правого нижнего угла, все панели выставляются по первому ряду, нужно стараться добиться примыкания черепицы к торцам стен. Металлический профиль устанавливается при помощи саморезов. Конечно, могут использоваться и другие комплектующие, но саморезами обеспечивается максимально прочное и жесткое крепление;

    Крепление черепицы

  6. Каждый лист прислоняется к балке и соединяется к ней 2 саморезами. На одну панель уходит до 4 крепежных элементов. Укладка элементов осуществляется внахлест до 10 мм. Такое устройство позволяет обеспечить наибольшую герметичность покрытия;
  7. Для конька используется черепица специальной формы. Она устанавливается с нахлестом в 10 мм. Этот показатель может разниться, в зависимости от того, какой вид покрытия применяется;

    Схема монтажа металочерепицы

  8. Для устройства печной трубы и мансардных окон понадобятся дополнительные планки. Они могут представлять классические ендовы для монтажа металлочерепицы, но подрезанные под размеры отверстия. Они устанавливаются на все угловые узлы, где металлическая черепица примыкает к дополнительным элементам;
  9. После осуществляется установка ветровой и торцевой планки для карнизов. Ветровая устанавливается на выступающие стропильные ноги с фасада кровли, закрывая отверстия под обустроенной крышей от ветра и дождя. Аналогично используется торцевая планка, но только на торцевой поверхности крыши. Здесь могут использоваться как металлический профиль, так и сайдинг;
  10. После осуществляется монтаж капельника, водостоков и прочих доборных элементов. На этом строительство крыши можно считать завершенным.

    Расположение доборных элементов

Это руководство может изменяться в зависимости от типа металлочерепицы, вида кровли и индивидуальных потребностей.

Обзор цен

Рассмотрим стоимость монтажа металлочерепицы Каскад в разных городах. Минимальные расценки начинаются от 25 долларов за квадратный метр, при этом многое зависит от площади кровли.

Город Стоимость установки Mera System, у. е./м2
Москва 27
Воронеж 25
Екатеринбург 25
Казань 25
Минск 27
Омск 25
Санкт-Петербург (СПб) 27
Самара 25

Цена на услуги варьируется по городам и конкретным компаниям. Поэтому при выборе монтажного предприятия рекомендуем сравнить несколько фирм в своем городе.




3 Апрель 2016

Автор: Владимир Бакаев



Похожие материалы:

www.proprofnastil.ru
