Установка фекальных насосов

Фекальные насосы используются, как правило, в канализационных системах частных домов либо многоквартирных домов, расположенных ниже уровня магистральной канализации. В отдельных случаях их используют для периодической откачки содержимого выгребных ям.

Установка фекального насоса выполняется с учетом специфики эксплуатации, поэтому нюансы монтажа могут существенно отличаться в различных случаях.

Периодическая очистка выгребной ямы.

Нередко канализационная система дома, расположенного в сельской местности, где отсутствует центральная канализация, бывает выведена в большую выгребную яму, из которой периодически, по мере ее заполнения, производится откачка содержимого для окончательной утилизации. Как правило, эта операция выполняется раз в год, поздней осенью. Стационарный монтаж фекального насоса в этом случае не требуется – его опускают в яму только на время, необходимое для очистки ямы.

Насос устанавливается на дно ямы, если оно гарантированно ровное и твердое, позволяющее установить агрегат без риска перекоса или падения. Если же в качестве поверхности уверенности нет, фекальный насос подвешивается на прочном стальном или нейлоновом тросе на расстоянии не менее 15 см от дна выгребной ямы. Перед тем, как опустить насос в сточные воды, к его выходному отверстию надежно крепят соответствующий по диаметру гибкий шланг, который будет отводить фекальные массы к месту утилизации. Крепление, в зависимости от конструкции выходного патрубка насоса, выполняется либо быстроразъемным, либо муфтовым соединением через переходной фитинг, как это показано на рисунке.

Перед началом работы необходимо обеспечить электробезопасность насоса. Подключение к сети выполняется только при условии наличия заземления и предусмотренного в сети автоматического выключателя. Электророзетка для подключения должна находиться в недоступном для влаги месте, подключение насоса к сети и отключение по окончании работы желательно выполнять в диэлектрических перчатках. Опускание насоса в яму и его последующий подъем производятся только при отключенном электропитании.

Перед началом откачки желательно проверить состояние сточных вод на дне ямы. Если они имеют слишком большую густоту, необходимо добавить туда некоторое количество чистой воды и тщательно размешать стоки, чтобы избежать засорения насоса.

Подготовленный и подсоединенный к отводному шлангу насос осторожно опускают в выгребную яму. При этом глубина ямы не должна превышать предельно допустимый для данной модели уровень. Работающий насос желательно не оставлять без присмотра, особенно если в нем не предусмотрена система автоматического отключения (поплавковый выключатель). Корпус насоса должен быть погружен жидкость для охлаждения двигателя. Допускается работа насоса в полупогруженном состоянии, если глубина погружения составляет не менее чем 29 см.

Следует знать, что полностью осушить выгребную яму с помощью погружного насоса нельзя. Уровень жидкости в яме не должен быть ниже предельно допустимых для насоса 29 см. Чтобы иметь возможность осушать выгребную яму практически полностью, в ее дне устраивают специальный забетонированный приямок размерами 50х50х50 см, куда и опускают фекальный насос для проведения запланированной откачки. По окончании работ насос вынимают, очищают от грязи, отсоединяют гибкий шланг и отправляют насос на хранение до следующей процедуры откачки.

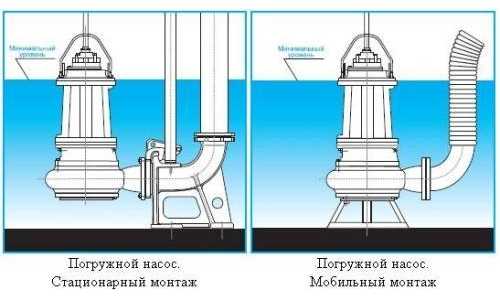

Стационарный монтаж фекального насоса.

Фекальный насос эксплуатируется в стационарном режиме в том случае, когда требуется перекачивать канализационные стоки в септик, расположенный, по санитарным нормам, не менее чем в 15 метрах от жилого дома и не менее чем в 50 метрах – от водяной скважины. Еще один вариант использования насоса – необходимость принудительного откачивания стоков в магистральную канализацию, когда она расположена выше уровня дома, и естественный отток сточных вод невозможен. В обоих случаях необходимо сооружение приемного колодца с установкой в нем фекального насоса для обеспечения работы канализационной системы.

Подготовительные работы.

Для монтажа фекального насоса Pedrollo необходим приемный колодец размерами не менее 50х50х50 см. Оптимально емкость колодца должна быть не менее среднесуточного объема слива с учетом количества проживающих в доме людей, но не более 5 метров глубиной. Если емкость обустраивается в грунте, ее стенки и пол необходимо забетонировать с надежной гидроизоляцией, а верхнюю крышку сделать герметично закрывающейся, чтобы избежать неприятного запаха в непосредственной близости от дома. Удобно в качестве приемного колодца использовать пластиковую емкость, врытую в грунт на глубину, обеспечивающую естественный приток сточных вод. Входная труба размещается в верхней части колодца, обеспечивая его наполнение не менее чем на 40 см.

Выходная труба может быть отведена в стену или в верхнюю часто колодца, в зависимости от расположения септика или канализационной магистрали. Диаметр выходной трубы должен быть не меньшим, чем выходное отверстие насоса. В том случае, если расстояние до септика или центральной канализации велико и находится на пределе возможностей насоса, следует проложить трубопровод как можно более прямо, избегая изгибов и поворотов, либо делая их как можно более плавными и закругленными. Это делается для уменьшения силы трения, снижающей производительность насоса.

Монтаж фекального насоса.

Монтаж фекального насоса Pedrollo отличается простотой и доступен практически любому домашнему мастеру, имеющему некоторые навыки работы с инструментами и механизмами. После того, как обустройство приемного колодца будет полностью завершено, на его дно устанавливается насос. Предусмотренные конструкцией металлические опоры обеспечивают минимально необходимый зазор между дном колодца и заборным отверстием. Для более надежного функционирования можно установить корпус насоса на специально подготовленную опорную конструкцию или подвесить на крепком тросе.

Специалисты-практики не советуют в качестве отводной трубы использовать гибкий шланг – в процессе длительной эксплуатации это чревато засорением отвода. Оптимальный вариант – ПВХ труба диаметром 2 или 2,5 дюйма, подведенная к насосу без герметизации соединения. Для предотвращения обратного перелива жидкости после отключения насоса в трубу врезается обратный клапан. Возможность консервации канализационной системы обеспечивается отсечным вентилем, установленным в трубе за обратным клапаном. В случае длительного отсутствия хозяев в доме вентиль закрывается, и дом полностью отсекается от наружных сточных вод. Отводная труба должна быть тщательно утеплена, чтобы обеспечить надежное функционирование канализации в зимний период.

Электрическое подключение насоса Pedrollo.

Подключение насоса осуществляется только через электрощит, оборудованный всеми необходимыми устройствами электрозащиты. В их число обязательно входит заземление и автоматический выключатель, контролирующий появление тока короткого замыкания и тока утечки, а также пульт управления и защиты для принудительного включения и выключения насоса в случае необходимости. Чтобы обеспечить функционирование канализации даже в случае аварийного отключения электроэнергии, следует приобрести бензиновый или дизельный электрогенератор соответствующей мощности. В противном случае авария электросети может создать серьезные проблемы с канализацией.

Пусконаладочные работы.

Когда монтаж фекального насоса закончен, смонтированы трубы и подключено электропитание, необходимо провести испытания работы насоса и выставить уровни срабатывания поплавкового выключателя. Для этого емкость заполняют чистой водой, вначале на минимальный уровень, определив точку отключения с помощью поплавкового датчика. Затем заполнение водой продолжается до уровня срабатывания датчика, необходимого для включения насоса. Пробный пуск показывает, насколько работоспособна смонтированная канализационная система. Если в работе насоса замечены какие-либо неполадки, на этом этапе их возможно безболезненно устранить. Когда испытания проходят без замечаний, приемный колодец герметично закрывают, и с этого момента канализацией дома можно пользоваться без ограничений.

abk-n.ru

Как самостоятельно установить фекальный насос

Установка фекального насоса не обязательно будет производиться собственными силами. Даже если вы пригласили специалистов для монтажа канализационного оборудования, всегда полезно представлять себе весь процесс в деталях, просто из соображений надзора и понимания объема предстоящих работ.

Хотя представитель этой категории бытового оборудования носит громкое название «фекального», на самом деле это отражение только одной функции прибора. Более правильно называть его «дренажным». Применительно к насосам, это синонимы.

Такие устройства способны откачивать не только чистую воду, но и взвесь, богатую твердыми и волокнистыми фракциями. Размер допустимой фракции зависит от типа оборудования. Обычно размер включений колеблется от 1,5 мм до 50 мм. Более крупные частицы способны повредить конструкцию.

Огромное видовое разнообразие

Умение безболезненно пропускать через себя загрязненные твердыми частицами воды, обуславливает область применения приборов: бассейны, ливневая и сточная канализация, отвод дренажных вод, ирригация, водозабор из открытых естественных водоемов. Главное отличие фекального насоса от других типов насосного оборудования — неприхотливость.

Потребность в установке фекального насоса на даче или в коттедже возникает, например, когда существует перепад по высоте между точкой отведения и септиком, то есть кода требуется отвести стоки в расположенный выше септик.

В идеале канализация работает самотеком: отводная труба имеет естественный наклон от источника к септику. Если уклон отрицательный, или точка подключения в систему удалена настолько, что нельзя обеспечить должный уклон, приходится думать, как подключить фекальный насос.

Высота подъема и расстояние транспортировки ↑

Задача фекального насоса – отвести сточные воды как можно выше и дальше, пока они не смогут двигаться в нужном направлении самостоятельно. Большинство моделей гарантирует отвод вод на 100 метров по горизонту и примерно 7 или 9 метров по высоте. Выбирать придется что-то одно: или на 100 метров вбок, или на 9 метров вверх. Но если надо поднять стоки на 3 метра, то отвести их можно и по горизонтали, пусть и меньше 100 метров. Поэтому в первую очередь нужно решить, сколько насосов потребуется и какой мощности.

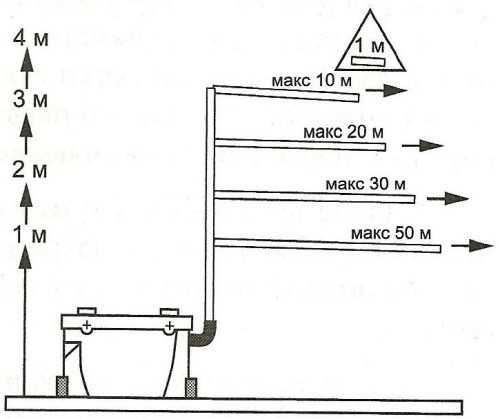

Соотношение высоты и допустимой дальности будет выглядеть примерно следующим образом: поднимаем на метр — можем отвести в сторону на 50, поднимаем на 4 — тогда 10 метров в сторону.

Примерное соотношение высоты отвода и дальности по горизонту

Если речь идет о значениях, превышающих эти цифры, следует подумать о каскаде приборов.

Потребность в фекальных насосах возникает при оборудовании санузла в подвале, когда уровень центральной канализации выше. Также с их помощью удаляют паводковые воды, при затоплении подвалов, например. Их ставят в системах автономной канализации при перекачке из одного септика в другой. Так или иначе, нужно представлять, что и каким образом будет играть роль приемной емкости, непосредственно из которой и будет вестись откачка. Приемную емкость следует располагать не ближе 50 метров от источника водозабора. На 3-4 человека достаточно емкости диаметром 0,7 м и высотой 1 м. Обязательно нужно предусмотреть систему вентиляции для отвода газов — фановую трубу. К емкости подводят отводную и сточную трубы. Отводную подключают к насосу.

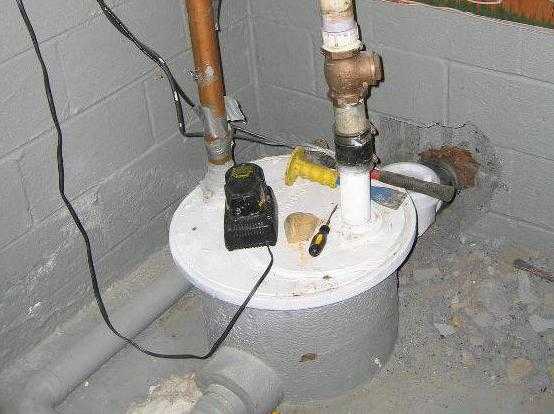

Схема установки приемной емкости

Насосы различают по тому, насколько они погружены в откачиваемую среду. Если целиком — они погружные. Если на специальном поплавке двигатель находится над стоками, а сам насос смонтирован в погружной части — он полупогружной. Если в стоки уходит только труба, а помпа и привод на поверхности — речь идет о поверхностном.

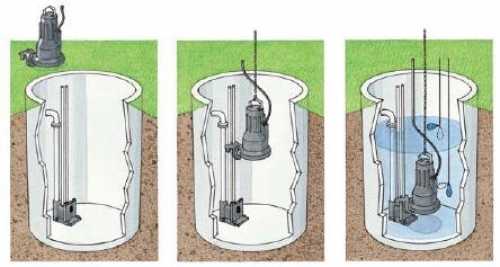

Слева направо: поверхностный, полупогружной, погружной

Еще насосы различаются по наличию измельчителя, позволяющего откачивать стоки с крупными включениями. Для откачки дренажных вод наличие измельчителя необязательно. Для работы с фекальными массами наличие измельчителя необходимо. Есть измельчители, способные справиться с мелковолокнистыми включением, например туалетной бумагой. Более мощные способны порубить даже вафельные полотенца.

Поверхностные модели ↑

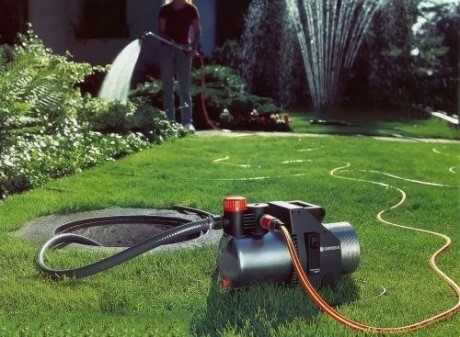

Поверхностный дренажный насос

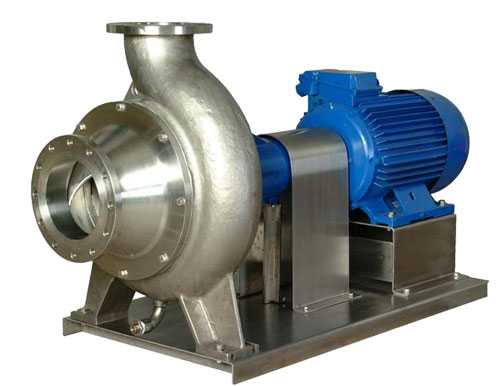

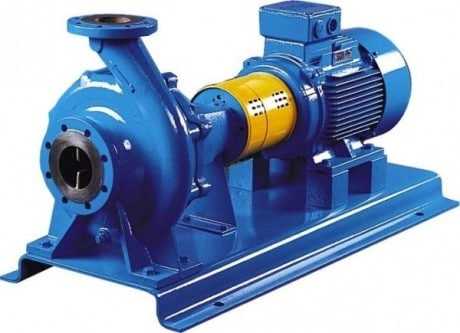

Поверхностный для стационарного монтажа

Просты в монтаже. Применяют в качестве мобильных устройств при нерегулярном использовании. Их корпус не защищен от попадания влаги, а потому стационарно их можно устанавливать только в специальном помещении. Во избежание замерзания воды внутри конструкции, помещение должно быть отапливаемым. Остальное элементарно: заземление, система электрозащиты, а в стоки просто опускают шланг.

Полупогружные приборы ↑

Требуют направляющих, по которым насос будет скользить вверх-вниз внутри приемной емкости. Стандартные септики фабричного исполнения уже предусматривают такую возможность. В остальном монтаж не должен вызвать затруднений: та же забота об электробезопасности и запитка прибора с отдельного щита, отдельная группа предохранителей. Самое главное — не допускать замерзания приемной емкости и насоса, иначе вся систем попросту выйдет из строя.

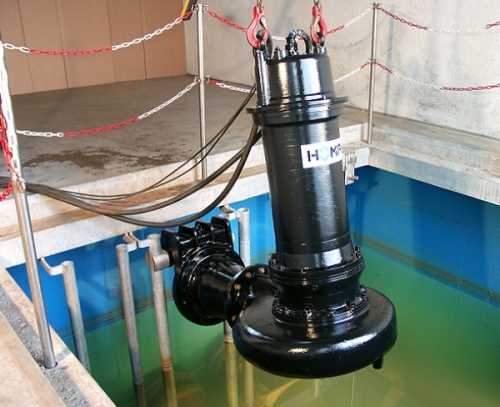

Погружные устройства ↑

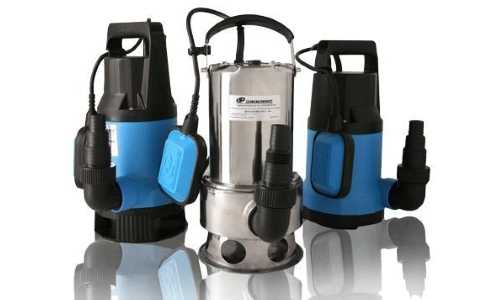

Так выглядит погружной насос

Тут все одновременно проще и сложнее. Насосы этого типа имеют основание, позволяющее забирать сточные воды у самого дна, поэтому их оборудуют самыми мощными измельчителями. За работой оборудования следит автоматика, регулировать которую можно длиной проводов, идущих к поплавкам — именно они дают команду на включение и выключение, в зависимости от колебания уровня стоков.

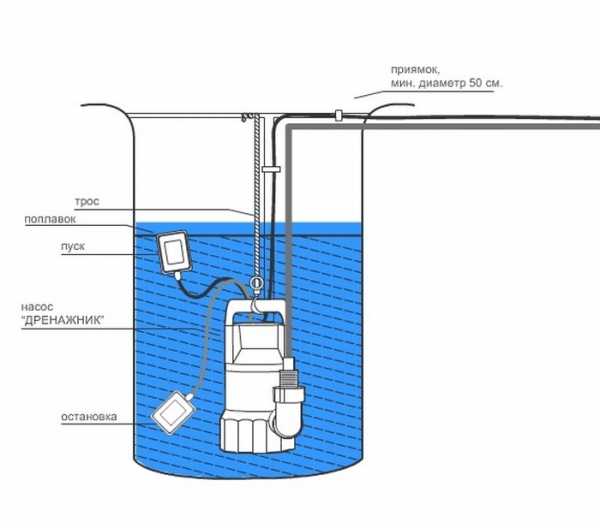

Подключение погружного прибора

Сам насос соединяют с отводным стоком не гибкой трубой (она может засориться и прийти в негодность), а трубой ПВХ без герметизации стыков, то есть с возможностью ее разборки. Между отводом и установкой ставят отсечной вентиль. Перед вентилем монтируют обратный клапан. Они должны находиться чуть выше максимального уровня стоков. Отсечной вентиль нужен при ремонтных работах и для перекрытия на время длительного отсутствия хозяев.

Обратите внимание! Входная сточная труба должна обеспечивать наполнение приемной емкости не менее чем на 0,4 метра.

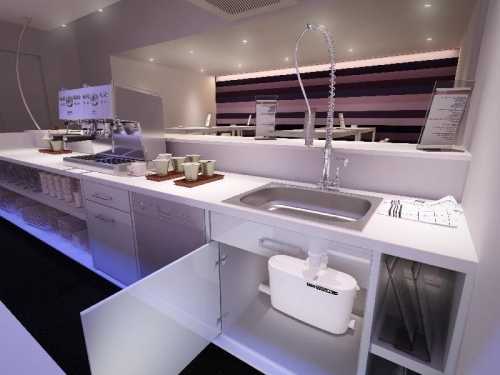

Установка на кухне ↑

Иногда приходится оборудовать фекальными насосами отдельные точки: ванную, кухню и так далее. Правило простое: не подключаем все насосы в одной точке, у каждого должен быть свой ввод в общую ветку канализации.

ВАЖНО! Учитывайте температуру отводимых стоков. Если на кухне установлена стиральная или посудомоечная машина, выбирайте модель насоса, рассчитанную на работу с горячей водой.

Установка фекального насоса своими руками не представляет сложности. Комплект фитингов и всего необходимого входит в набор поставки, а инструкция прилагается к прибору. Соединения ведут с применением стандартных труб и комплектующих. Сам процесс ничем особо не отличаются от стандартных сантехнических работ.

Наличие измельчителя на кухне необязательно

Установка в туалете ↑

Монтаж насоса в туалете мало отличим от установки на кухне, разве что диаметр входного патрубка побольше и обязателен измельчитель — придется справляться с фекалиями и туалетной бумагой как минимум. Устанавливают насос не далее, чем в 40 см от унитаза. Установка фекального насоса с измельчителем своими руками ровно такая же, как и без — измельчитель интегрирован в конструкцию насоса.

ФН в туалете

Видео: как подключить фекальный насос ↑

Установка дренажного насоса – оптимальное решение только в случае подключения к общей центральной канализации. Если речь идет об автономной системе, то удобнее приобрести собранную канализационную станцию, в составе которой такой насос уже есть. Она решает целый комплекс проблем, но при этом достаточно компактна. Ее монтаж и наладку стоит доверить профессионалам — для человека, мало знакомого со спецификой вопроса, дело может оказаться слишком хлопотным.

aqua-guru.ru

Установка фекального насоса для откачки канализации своими руками

Утилизация отходов – это деликатная, но очень важная тема. Нередко в канализационную систему попадают нежелательные предметы: это может быть обильный жир, кости, куски тряпок, остатки твердой пищи и прочие вещества, субстанции и предметы, которые образуют пробки и засоры, а также усложняют оптимальный ток воды. Кроме того, в результате дизайнерских решений и перепланировок сантехническое оборудование может быть сдвинуто от канализационного стояка. Решить все это проблемы поможет установка фекального насоса.

Основные группы

Выделяют несколько типов канализационного оборудования данного типа. В расчет берется отсутствие или наличие измельчающего механизма, тип конструкции, температура выкачиваемых стоков и способ установки.

Оборудование для холодных стоков без измельчителя

Фекальный насос для канализации, предназначенный для откачки холодных токов, без измельчителя, по сравнению с другими разновидностями этих устройств, является самым недорогим. Он рассчитан на откачивание из бассейна жидкости или чистых вод, например, грунтовых, затапливающих во время весеннего паводка подвалы. Максимальная температура стоков не должна быть более 40°C.

Насос для горячих стоков без измельчителя

Фекальный насос для канализации, который предназначен для откачивания горячих стоков, без измельчающего механизма, способен откачивать жидкость без твердых частиц с температурой 90°C. Подобные стоки характерны для бань и саун.

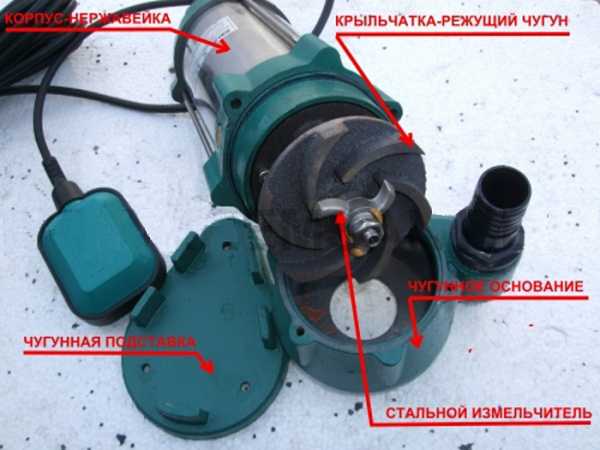

Устройство для холодных стоков с измельчителем

Насос для откачивания холодных бытовых стоков с измельчителем – это наиболее востребованный тип оборудования этого типа. Установив данный фекальный насос для унитаза, вы сможете справиться со всеми нечистотами: частицы бумаги, волосы, гигиенические средства (ватные диски, тампоны и т. д.) легко распадаются на мелкие частицы при помощи режущего механизма, а затем вместе с загрязненной водой откачиваются. Насосное оборудование рассчитано на температуру не более 40°C.

Насос для горячих стоков с измельчителем

Устройство для откачивания горячих стоков с измельчающим механизмом по строению напоминает предыдущий фекальный насос для унитаза, однако он способен перемещать нечистоты с температурой не более 90°C. Это наиболее оптимальный вариант для бань, оборудованных санузлом. Постоянное использование этого оборудования позволит избежать засорений в системе канализации.

Разновидности

Перед тем как выбрать фекальный насос с измельчителем либо же без него, важно выяснить, для каких целей вам необходимо данное оборудование. Бытовая система канализации может иметь несколько разновидностей. Существует немало вариантов классификации устройств данного типа, поэтому стоит рассмотреть те, которые существенно отражают их назначение и технические данные.

Погружные

Фекальный насос для откачки канализации функционирует только при полном погружении в откачиваемую рабочую среду. Корпус агрегата и его основные узлы, по причине агрессивной рабочей среды, изготовлены из качественных материалов и покрыты специальным составом. Для данного насосного оборудования характеры большие размеры и вес.

По мощности значительный разброс: возможна установка фекального насоса на даче или в небольшом доме, а есть оборудование для многоэтажных зданий мощностью до 40 кВт и производительностью до 400 м³ в минуту.

По причине способа погружения и большой массы, насосное оборудование закрепляется на специальном стальном тросе — подобно скважинным погружным устройствам. Самостоятельная установка фекального насоса высокой мощности – это рискованная процедура, требующая определенных навыков. Очень часто данные устройства комплектуются мощным режущим механизмом, способным перемалывать крупные твердые включения диаметром до 35 мм. Естественно, что стоимость такого оборудования достаточно велика.

Полупогружные

Отличительной чертой данного устройства считается особенная система, которая снабжается поплавковым механизмом, впоследствии его работы водоприемная и рабочая части располагаются ниже уровня нечистот, в то время как электрический двигатель и другие узлы – выше. В результате чего снижается стоимость защиты корпуса от протечек и увеличивается срок эксплуатации. Еще одной немаловажной чертой, которой обладает данный фекальный насос для откачки канализации, является отсутствие ножей, но при этом он перекачивает включения диаметром до 15 мм.

Полупогружные агрегаты обладают довольно высокой мощностью и справляются с большими объемами фекалий и канализационных стоков. Как правило, они укомплектованы центробежной системой нагнетания давления, что обеспечивает надежность и производительность.

Установка фекального насоса заключается в его подключении к сантехническим системам, в рабочей среде он находится в «свободном плавании». Кроме того, необходимо учитывать опасность замыканий и с особой ответственностью отнестись к подключению к электросети. Такие устройства, как правило, устанавливают в домах, где основу стоков составляют фекалии и жидкости, так как отсутствие режущего механизма не позволит обезопасить систему канализации от попадания нежелательных фрагментов и предметов.

Поверхностные

В данном случае название говорит само за себя – насосное оборудование находится на поверхности, а его подключение к рабочей среде осуществляется только через систему трубопроводов. Это наиболее подходящий вариант для внутреннего использования, так как в условиях улицы нередко случаются замыкания, процессы коррозии и другие нежелательные явления – вплоть до выхода из строя агрегата. При этом для такого оборудования характерен ряд неоспоримых преимуществ: многофункциональность, мобильность и небольшой вес.

Агрегат данного типа отличается низкой мощностью. Он способен эффективно бороться с загрязнениями размером не более 5 см. Для условий квартиры этого достаточно. Также не стоит забывать о низком потреблении электрической энергии и впоследствии существенной экономии.

Установка фекального насоса может быть самой разнообразной. Более простые модели потребители устанавливают самостоятельно в соответствии с рекомендациями, указанными в инструкции, а монтаж нестандартных и сложных устройств желательно доверить специалистам.

Стационарный монтаж

Насосное оборудование этого типа эксплуатируется в стационарном режиме в том случае, если требуется перекачивание канализационных стоков в септик, расположенный в соответствии с санитарными нормами, на расстоянии от жилого дома не менее чем в 15 метрах, от водяной скважины – не менее 50 метров.

Еще одним вариантом применения насоса является необходимость принудительного откачивания в магистральную канализацию стоков, когда система расположена выше уровня дома, и отток сточных вод невозможен естественным путем. В обоих случаях для обеспечения работы системы канализации требуется установка фекального насоса в колодце.

Подготовительные работы

Для монтажа фекального потребуется приемный колодец размером 50х50х50 см. Наиболее оптимальная емкость колодца должна быть не меньше, чем среднесуточный объем слива с учетом количества людей, проживающих в доме, но не более 5 метров глубиной.

Если установка фекального насоса на даче или частном доме предусмотрена в грунте, то стенки и пол следует забетонировать и обеспечить надежную гидроизоляцию. Чтобы избежать неприятных запахов, верхнюю крышку также необходимо сделать герметично закрывающейся.

В качестве приемного колодца очень удобно использовать пластиковую емкость, установленную глубоко в грунте и обеспечивающую приток сточных вод естественным путем. Установка фекального насоса в колодце должна происходить следующим образом: в верхней части колодца должен располагаться входной трубопровод, который будет обеспечивать наполнение не менее чем на 40 см. Выходной трубопровод должен быть отведен в верхнюю часть колодца или стену, все зависит от расположения канализационной магистрали или септика. Диаметр выходного трубопровода должен быть не меньше выходного отверстия насосного агрегата.

Если расстояние до центральной канализации или септика слишком большое и находится на пределе возможностей используемого оборудования, то трубопровод следует проложить максимально прямо, избегая поворотов и изгибов либо делая их закругленными и плавными.

Установка фекального насоса своими руками

Монтаж фекального насоса отличается простотой и доступностью. Любой мастер, обладающий некоторыми навыками работы с инструментами и механизмами, способен установить фекальный насос для выгребных ям. И не только. Как только будет завершено обустройство колодца, на его дно следует установить насосный агрегат. Предусмотренные конструкцией металлические опоры будут обеспечивать минимальный зазор между заборным отверстием и дном колодца. Для более надежной работы корпус насоса можно подвесить на крепком торсе или разместить на опорной конструкции.

Специалисты не рекомендуют в качестве отводного трубопровода использовать гибкий шланг – при длительной эксплуатации это может привести к засорению. Наиболее оптимальным вариантом будет труба ПВХ диаметром 63 или 75 мм, подведенная к насосному оборудованию без герметизации соединений.

Чтобы избежать обратного перелива жидкости, после отключения устройства в трубопровод врезается обратный клапан. Возможность консервации системы канализации обеспечивается отсечным вентилем, который монтируется в трубопровод за обратным клапаном. При долгосрочном отсутствии в доме хозяина вентиль перекрывается, что позволяет отсечь фекальный насос для выгребных ям от наружных сточных вод. Отводной трубопровод должен быть тщательно утеплен, чтобы обеспечить в зимний период надежное функционирование.

Подключение к электрической сети

Подключение насосного агрегата осуществляется через электрощит, который должен быть оборудован всеми необходимыми защитными устройствами. К примеру, автоматическим выключателем, контролирующим появления тока утечки и тока короткого замыкания, а также заземлением, пультом управления и защитой для принудительного отключения и включения насоса при необходимости.

Для обеспечения нормального функционирования канализационной системы при аварийном отключении электроэнергии, рекомендуется приобрести дизельный или бензиновый электрогенератор соответствующей мощности.

Пусконаладочные работы

Когда установка фекального насоса с измельчителем (или без измельчителя) полностью завершена, подключено электропитание, смонтирована система трубопроводов, нужно провести испытание оборудования и выставить уровень срабатывания поплавкового выключателя.

Емкость заполняется чистой водой, для начала уровень должен быть минимальным, точка отключения определятся посредством поплавкового датчика. Далее заполнение водой происходит до уровня срабатывания датчика, требуемого для запуска насоса.

Пробный пуск позволяет определить работоспособность смонтированной системы канализации. Если в работе оборудования обнаружены какие-либо неполадки, их можно безболезненно устранить на данном этапе. Если же испытание проходит без замечаний, приемный колодец следует герметично закрыть. С этого момента системой канализацией можно пользоваться без ограничений.

fb.ru

какой лучше и как установить

Канализационная система в любом доме или квартире — одна из важных коммуникаций для комфортной жизни. Поскольку блага цивилизации — это в первую очередь использование воды и её последующее отведение. Причем важным в этом случае является не только отведение серых вод от раковины, ванны или бытовой техники, но и фекальная канализация, соединяющая унитаз с центральным стояком.

Стоит знать, что именно фекальные стоки представляют своеобразную угрозу для канализационного коллектора. Риск засоров в трубопроводе тем выше, чем более сложную конфигурацию имеет канализационная труба. Поэтому для решения проблемного трубопровода и передвижения фекальных стоков по нему сегодня используют насосное оборудование. Установка фекального насоса актуальна в таких случаях:

• Размещение сантехнических приборов в доме согласно задуманному дизайну интерьера;
• Транспортировка стоков, идущих от приборов, расположенных ниже уровня канализационного стояка;
• Также насос нужен для повышения давления стоков в слишком протяженном коллекторе от выходной трубы до септика.
• Если нет возможности соблюсти уклон трубы в сторону центрального стояка.

Важно: чтобы правильно установить и эксплуатировать впоследствии помпу, необходимо понять, какой именно агрегат нужен в каждом конкретном случае.

Типы насосов для фекальной канализации

Выбор нагнетающего оборудования для фекальных стоков делится по мощности на бытовые и промышленные. Для установки в доме или квартире используют бытовой агрегат.  Для откачивания стоков из выгребной ямы или транспортировки загрязненных вод по трубопроводу к септику чаще всего используют промышленной более мощное оборудование.

В свою очередь бытовые фекальные агрегаты делятся по назначению и конструкции. Бывают такие агрегаты:

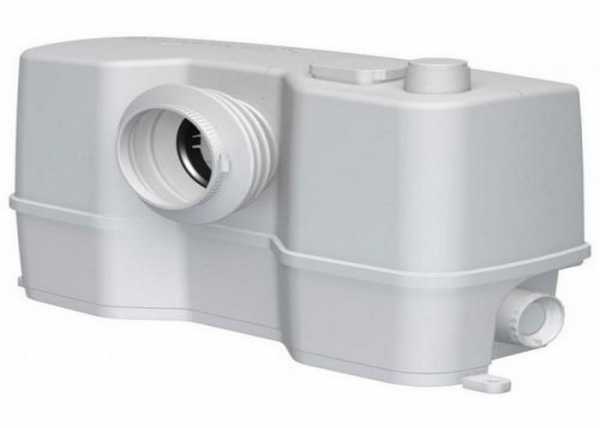

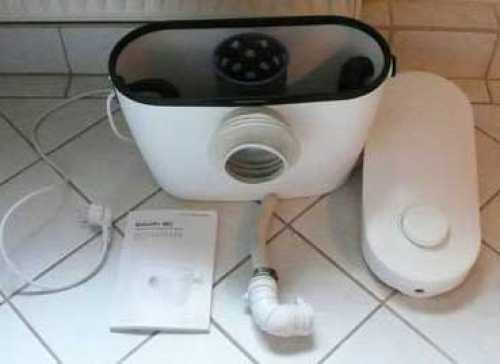

Насос фекальный с измельчителем

Такое оборудование предназначено для переработки стоков температурой 35-50 градусов с включениями крупнофракционного мусора

Такое оборудование предназначено для переработки стоков температурой 35-50 градусов с включениями крупнофракционного мусора. То есть устанавливается непосредственно за унитазом, не далее чем 40 см от унитаза. Такой механизм нужен в том случае, если унитаз устанавливается не по правилам СНиП (ближе всех приборов к центральному стояку), а согласно пожеланиям хозяев или возможностям помещения. Кроме того, использовать такой насос можно в том случае, если туалет располагается в цокольном этаже, ниже центрального стояка.

Мощный режущий механизм запросто справляется с измельчением фекалий, туалетной бумаги и средств личной гигиены.

Рекомендуем к прочтению:

Важно: при этом тряпки или губки, попавшие случайно в унитаз, не будут измельчены. Помпа придет в негодность.

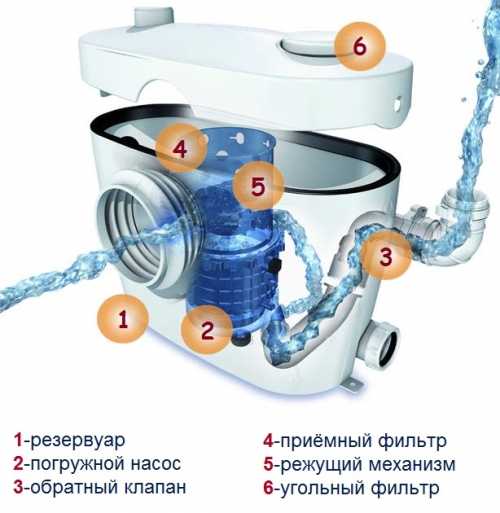

Агрегат работает по такому принципу:

• В установленный за унитазом резервуар насоса сливается вода с фекалиями.
• Как только резервуар заполняется до определенной отметки, поплавковый выключатель срабатывает на запуск режущего механизма и агрегата.
• Режущие ножи мельчат мусор до кашеобразной консистенции, а помпа под большим давлением транспортирует стоки к месту назначения.
• Опустевший бак насоса вынуждает поплавковый выключатель сработать в обратном порядке до следующей загрузки бака.

Важно: мощность бытового фекального аппарата для унитаза позволяет перемещать стоки на высоту до 10 м, и на расстояние по горизонтали до 100 метров. Кроме фекального насоса с баком-накопителем существуют модели встраиваемые. Они компактны и монтируются непосредственно в конструкцию унитаза.

Насос бытовой кухонный без измельчителя

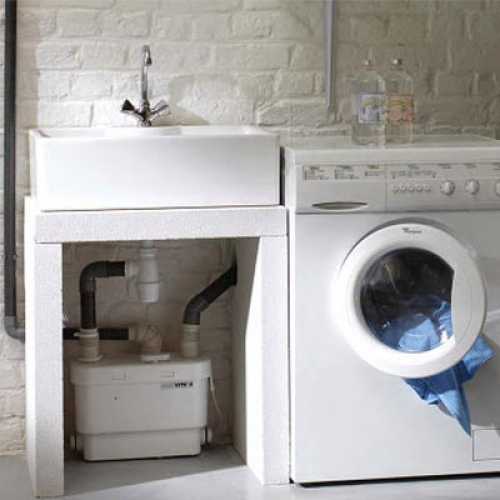

Такой агрегат предназначен для перекачивания серых вод от раковины и бытовых приборов

Такой агрегат предназначен для перекачивания серых вод от раковины и бытовых приборов. Нужен в том случае, если кухня расположена далеко от центрального стояка. Часто такие агрегаты имеют несколько патрубков одновременно для подключения к ним посудомоечной и стиральной машины, раковины и пр. Температура перекачиваемых стоков составляет до +50 градусов.

Насос бытовой для горячей воды

Если в доме предполагается частое использование горячей воды для стирки или мытья посуды, то лучше провести монтаж специального насосного оборудования, рассчитанного на воду с температурой до +75 градусов.

Важно: подобное оборудование способно выдержать кратковременно воду до +90 градусов (но не более 2 минут).

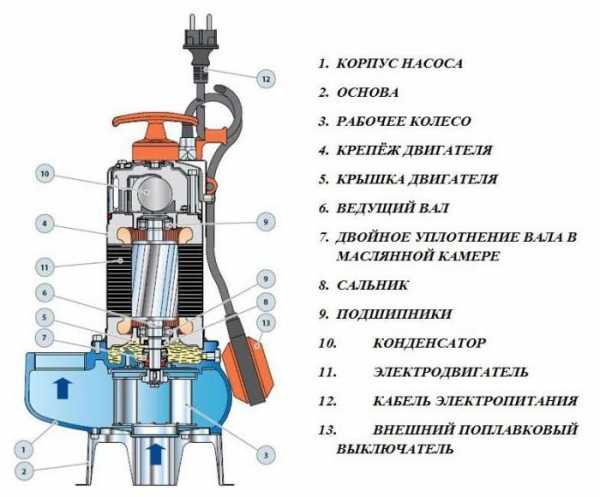

Насос фекальный погружной

Устройство предназначено для монтажа в специальном колодце, в который стекаются стоки со всего дома

Более мощный механизм для фекальной канализации. Устройство предназначено для монтажа в специальном колодце, в который стекаются стоки со всего дома. Далее агрегат измельчает весь бытовой и фекальный мусор до состояния каши и транспортирует стоки по протяженному трубопроводу до септика.

Подобный агрегат лучше использовать в том случае, если конфигурация трубопровода на улице слишком сложная в силу особенностей рельефа, либо слишком протяженная по той же причине. Корпус и режущий механизм таких насосов изготавливают из прочных стальных сплавов, полностью инертных к агрессивным средам.

Важно: если не хочется возиться с установкой погружного фекального устройства, можно просто купить КНС (канализационную насосную станцию), которая имеет вид вместительного резервуара для скопления стоков со встроенным агрегатом. Здесь стоки будут собираться в баке, после чего с помощью насоса отправляться к септику.

Монтаж насоса к унитазу: рекомендации

Если фекальные стоки не могут продвигаться по коллектору самотеком по уклонной трубе, то необходимо в обязательном порядке монтировать фекальный насос

Если фекальные стоки не могут продвигаться по коллектору самотеком по уклонной трубе, то необходимо в обязательном порядке монтировать фекальный насос. Его установку проводят на расстоянии не более 40 см от унитаза и только на ровном полу. Опускать помпу в приямки и различные углубления запрещено. Агрегат должен стоять только вровень с унитазом на ровном полу.

Рекомендуем к прочтению:

Помимо этих рекомендаций стоит придерживаться и таких правил при установке помпы:

• В первую очередь при монтаже устройства необходимо обратить внимание на диаметр патрубков канализационной трубы и самого насоса. Если они не идентичны, то механизм будет установлен не по правилам.
• Все подводящие к насосу трубы должны выдерживать уклон равный 3 см на 1 метр.
• Если стоки будут транспортироваться по вертикали, то вертикальную трубу лучше всего расположить от агрегата на расстоянии не более 30 см. Так давление в системе для транспортировки фекальных стоков будет оптимальным.
• На выходной патрубок желательно смонтировать обратный клапан, чтобы сточные воды с примесями фекалий не возвращались в бак насоса.
• При монтаже помпы к ней сначала подводят все трубы, после чего крепят корпус агрегата к полу специальными болтами.
• После этого остается подключить к выходному патрубку выводную канализационную трубу и включить устройство в сеть через аппарат УЗО.

Важно: желательно оборудовать всю систему электроснабжения надежным стабилизатором напряжения для качественной работы оборудования. Особенно если речь идет о монтаже фекальной канализации в доме частного сектора.

• В случае если насос не имеет угольного фильтра для нейтрализации резких запахов, то необходимо вывести фановую трубу выше уровня крыши и подключить к ней агрегат.
• Если в доме монтируется несколько фекальных помп, то каждый из них должен быть подключен к стояку отдельно. Делать единую трубу для всех агрегатов крайне не рекомендуется.
• Если стоки отводятся от насоса по трубе, расположенной ниже его уровня, то рекомендуется установить клапан 0,7 бар в самой высокой точке коллектора. Это приспособление позволит обеспечить доступ воздуха в систему после отключения агрегата.

Важно: стоит знать, что стыковать с фекальным насосом можно только трубы из полипропилена или ПВХ. Применение гофрированной трубы для отвода фекальных стоков запрещено.

Установка погружного фекального насоса в сборный колодец

Если транспортировка стоков к септику затруднена, то лучше всего смонтировать насос в специальный сборный колодец

Если транспортировка стоков к септику затруднена в силу большой протяженности трубопровода или чрезмерной удаленности централизованного коллектора от участка, то лучше всего смонтировать насос в специальный сборный колодец. От этого фекальная канализация только выиграет. Такой резервуар монтируется непосредственно после выводной из дома трубы. В результате стоки будут попадать в камеру колодца. Здесь агрегат будет измельчать фекальный мусор и вместе с водой отправлять к септику для дальнейшей переработки.

Важно: чтобы не рыть котлован под сборный колодец, лучше всего смонтировать стандартную канализационную станцию, пластиковый резервуар которой абсолютно герметичен. КНС устанавливают исключительно на бетонированную площадку с предварительной подсыпкой из песка и щебня.

Если же монтаж устройства будет проводиться в яму, то работы выполняют так:

• Сначала нужно выкопать котлован под приём стоков. Его стенки и дно желательно сделать герметичными. Для этого применяют бетонную заливку, кирпичную кладку или просто установку пластиковой ёмкости с люком (крышкой).
• Насос монтируют в приёмник для стоков на специальной цепи и при помощи кабеля подключают к сети. При этом важно, чтобы все стыки труб как входных, так и выводящих были обработаны методом сварки или пайки.

Важно: если происходит монтаж КНС или же в котлован устанавливают пластиковый резервуар, то необходимо произвести обратную засыпку ёмкости смесью цемента и песка, либо просто глиной. Для этого необходимо поэтапно заполнять бак водой на 15-20 см и параллельно на ту же высоту обсыпать бак, хорошо трамбуя смесь. Таким образом, доходят до верха резервуара.

Такая обсыпка позволяет предотвратить разгерметизацию ёмкости в результате движения или пучения грунта. И не забывайте, должное внимание, оказанное монтажу фекальной канализации, порадует вас надежной и долговечной работой системы.

vodakanazer.ru

Установка фекальных насосов Pedrollo

Фекальные насосы используются, как правило, в канализационных системах частных домов либо многоквартирных домов, расположенных ниже уровня магистральной канализации. В отдельных случаях их используют для периодической откачки содержимого выгребных ям. Установка фекального насоса выполняется с учетом специфики эксплуатации, поэтому нюансы монтажа могут существенно отличаться в различных случаях.

Периодическая очистка выгребной ямы

Нередко канализационная система дома, расположенного в сельской местности, где отсутствует центральная канализация, бывает выведена в большую выгребную яму, из которой периодически, по мере ее заполнения, производится откачка содержимого для окончательной утилизации. Как правило, эта операция выполняется раз в год, поздней осенью. Стационарный монтаж фекального насоса в этом случае не требуется – его опускают в яму только на время, необходимое для очистки ямы.

Насос устанавливается на дно ямы, если оно гарантированно ровное и твердое, позволяющее установить агрегат без риска перекоса или падения. Если же в качестве поверхности уверенности нет, фекальный насос подвешивается на прочном стальном или нейлоновом тросе на расстоянии не менее 15 см от дна выгребной ямы. Перед тем, как опустить насос в сточные воды, к его выходному отверстию надежно крепят соответствующий по диаметру гибкий шланг, который будет отводить фекальные массы к месту утилизации. Крепление, в зависимости от конструкции выходного патрубка насоса, выполняется либо быстроразъемным, либо муфтовым соединением через переходной фитинг, как это показано на рисунке.

Перед началом работы необходимо обеспечить электробезопасность насоса. Подключение к сети выполняется только при условии наличия заземления и предусмотренного в сети автоматического выключателя. Электророзетка для подключения должна находиться в недоступном для влаги месте, подключение насоса к сети и отключение по окончании работы желательно выполнять в диэлектрических перчатках. Опускание насоса в яму и его последующий подъем производятся только при отключенном электропитании.

Перед началом откачки желательно проверить состояние сточных вод на дне ямы. Если они имеют слишком большую густоту, необходимо добавить туда некоторое количество чистой воды и тщательно размешать стоки, чтобы избежать засорения насоса.

Подготовленный и подсоединенный к отводному шлангу насос осторожно опускают в выгребную яму. При этом глубина ямы не должна превышать предельно допустимый для данной модели уровень. Работающий насос желательно не оставлять без присмотра, особенно если в нем не предусмотрена система автоматического отключения (поплавковый выключатель). Корпус насоса должен быть погружен жидкость для охлаждения двигателя. Допускается работа насоса в полупогруженном состоянии, если глубина погружения составляет не менее чем 29 см.

Следует знать, что полностью осушить выгребную яму с помощью погружного насоса нельзя. Уровень жидкости в яме не должен быть ниже предельно допустимых для насоса 29 см. Чтобы иметь возможность осушать выгребную яму практически полностью, в ее дне устраивают специальный забетонированный приямок размерами 50х50х50 см, куда и опускают фекальный насос для проведения запланированной откачки. По окончании работ насос вынимают, очищают от грязи, отсоединяют гибкий шланг и отправляют насос на хранение до следующей процедуры откачки.

Стационарный монтаж фекального насоса

Фекальный насос эксплуатируется в стационарном режиме в том случае, когда требуется перекачивать канализационные стоки в септик, расположенный, по санитарным нормам, не менее чем в 15 метрах от жилого дома и не менее чем в 50 метрах – от водяной скважины. Еще один вариант использования насоса – необходимость принудительного откачивания стоков в магистральную канализацию, когда она расположена выше уровня дома, и естественный отток сточных вод невозможен. В обоих случаях необходимо сооружение приемного колодца с установкой в нем фекального насоса для обеспечения работы канализационной системы.

Подготовительные работы

Для монтажа фекального насоса Pedrollo необходим приемный колодец размерами не менее 50х50х50 см. Оптимально емкость колодца должна быть не менее среднесуточного объема слива с учетом количества проживающих в доме людей, но не более 5 метров глубиной. Если емкость обустраивается в грунте, ее стенки и пол необходимо забетонировать с надежной гидроизоляцией, а верхнюю крышку сделать герметично закрывающейся, чтобы избежать неприятного запаха в непосредственной близости от дома. Удобно в качестве приемного колодца использовать пластиковую емкость, врытую в грунт на глубину, обеспечивающую естественный приток сточных вод. Входная труба размещается в верхней части колодца, обеспечивая его наполнение не менее чем на 40 см.

Выходная труба может быть отведена в стену или в верхнюю часто колодца, в зависимости от расположения септика или канализационной магистрали. Диаметр выходной трубы должен быть не меньшим, чем выходное отверстие насоса. В том случае, если расстояние до септика или центральной канализации велико и находится на пределе возможностей насоса, следует проложить трубопровод как можно более прямо, избегая изгибов и поворотов, либо делая их как можно более плавными и закругленными. Это делается для уменьшения силы трения, снижающей производительность насоса.

Монтаж фекального насоса

Монтаж фекального насоса Pedrollo отличается простотой и доступен практически любому домашнему мастеру, имеющему некоторые навыки работы с инструментами и механизмами. После того, как обустройство приемного колодца будет полностью завершено, на его дно устанавливается насос. Предусмотренные конструкцией металлические опоры обеспечивают минимально необходимый зазор между дном колодца и заборным отверстием. Для более надежного функционирования можно установить корпус насоса на специально подготовленную опорную конструкцию или подвесить на крепком тросе.

Специалисты-практики не советуют в качестве отводной трубы использовать гибкий шланг – в процессе длительной эксплуатации это чревато засорением отвода. Оптимальный вариант – ПВХ труба диаметром 2 или 2,5 дюйма, подведенная к насосу без герметизации соединения. Для предотвращения обратного перелива жидкости после отключения насоса в трубу врезается обратный клапан. Возможность консервации канализационной системы обеспечивается отсечным вентилем, установленным в трубе за обратным клапаном. В случае длительного отсутствия хозяев в доме вентиль закрывается, и дом полностью отсекается от наружных сточных вод. Отводная труба должна быть тщательно утеплена, чтобы обеспечить надежное функционирование канализации в зимний период.

Электрическое подключение насоса Pedrollo

Подключение насоса осуществляется только через электрощит, оборудованный всеми необходимыми устройствами электрозащиты. В их число обязательно входит заземление и автоматический выключатель, контролирующий появление тока короткого замыкания и тока утечки, а также пульт управления и защиты для принудительного включения и выключения насоса в случае необходимости. Чтобы обеспечить функционирование канализации даже в случае аварийного отключения электроэнергии, следует приобрести бензиновый или дизельный электрогенератор соответствующей мощности. В противном случае авария электросети может создать серьезные проблемы с канализацией.

Пусконаладочные работы

Когда монтаж фекального насоса закончен, смонтированы трубы и подключено электропитание, необходимо провести испытания работы насоса и выставить уровни срабатывания поплавкового выключателя. Для этого емкость заполняют чистой водой, вначале на минимальный уровень, определив точку отключения с помощью поплавкового датчика. Затем заполнение водой продолжается до уровня срабатывания датчика, необходимого для включения насоса. Пробный пуск показывает, насколько работоспособна смонтированная канализационная система. Если в работе насоса замечены какие-либо неполадки, на этом этапе их возможно безболезненно устранить. Когда испытания проходят без замечаний, приемный колодец герметично закрывают, и с этого момента канализацией дома можно пользоваться без ограничений.

b50.ru

Установка канализационного насоса | Строительный портал

Планировка расположения санузлов и сантехнических приборов в загородных домах и дачах всегда сопряжена с той трудностью, что их необходимо располагать вблизи от канализационного стояка. Также подводящие к стояку трубы должны иметь уклон в его сторону, чтобы сточные воды могли двигаться самотеком. Такие условности налагают определенные ограничения – вся сантехника должна располагаться недалеко друг от друга. Эта проблема становится неактуальной, если установить канализационные насосы. Использование этих насосов позволяет устанавливать унитаз, стиральную машину, душ и другие приборы там, где вам удобно, в подвале или цокольном этаже – ниже расположения основной канализационной трубы. Особенно это актуально для кафе, ресторанов и спортивных клубов, располагающихся в подвальных помещениях многоэтажек. Иногда в загородных домах ставят фекальные погружные насосы, перерабатывающие стоки со всего дома и перекачивающие в септик. Такие насосы отличаются от описанных выше, и чтобы не ошибиться, необходимо понимать, для чего какой насос предназначен.

1. Виды канализационных насосов
2. Установка канализационного насоса



Виды канализационных насосов



Канализационные насосы можно условно разделить на две категории: бытовые и промышленные. Бытовые насосы предназначены для перекачивания сточных вод от одного или нескольких потребителей и могут использоваться в загородных домах, частных маленьких гостиницах, кафе, ресторанах, барах, клубах и магазинах. Промышленные канализационные насосы устанавливаются в многоэтажных домах или даже на подстанциях, ведущих в канализационный коллектор.



Бытовые канализационные насосы



Канализационные насосы для бытовых нужд различаются по предназначению и месту, где они применяются, а также имеют конструктивные различия. Например, существуют насосы, которые устанавливаются непосредственно под потребителя воды, а есть насосы для принудительной канализации, которые устанавливаются в колодце септика или канализационной насосной станции.

Бытовые канализационные насосы бывают в таком исполнении:

• Канализационный насос для унитаза (оснащен измельчителем).

Насос такого типа устанавливается непосредственно за унитазом не далее 40 см и представляет собой коробку, размером примерно как сливной бачок унитаза. Цвет корпуса насоса можно подобрать такой, чтобы он соответствовал цвету унитаза и не бросался в глаза. Агрегат подключается к отводящей от унитаза трубе. При сливе воды в унитазе она заполняет насос, где металлические лопасти-измельчители перемалывают фекальные массы и туалетную бумагу. С более серьезным мусором, например, полотенцем и средством личной гигиены такой насос не справится.

После измельчения мусора сточные воды подаются по трубопроводу в канализационный стояк. Обычно подобные насосы для унитазов способны перекачивать жидкости до 10 м в высоту и до 100 м в горизонтальной плоскости. После того, как сточные воды будут направлены в канализацию, гидрозатвор унитаза снова заполняется водой.

Отводящие от насоса трубы могут иметь диаметр от 18 мм до 40 мм. Это позволяет прокладывать их без вреда общему дизайну помещения, например, за гипсокартонной обшивкой или под потолком. Насосы-измельчители позволяют устанавливать унитазы в любом помещении, не зависимо от расположения канализационного стояка, а также ниже расположения основной сточной трубы. Например, это может быть подвал, цокольный этаж, перепланировка в типовой квартире и перенос санузла в другое место.

На подобные канализационные насосы цена зависит от производителя. Например, популярные французские насосы компании Grundfos Sololift2 WC-1 и Sololift2 WC-3 стоят 350 у.е. и 450 у.е. соответственно. Это надежные агрегаты, на которые выдается гарантия. К тому же, в странах СНГ довольно развита сеть сервисных центров, которые занимаются установкой и ремонтом канализационных насосов данной марки. Насосы еще одной французской компании SFA (прямого конкурента) находятся примерно в таком же ценовом диапазоне. Модель SFA SaniBroyeur Silence стоит, например, 350 у.е. Хоть они и чуточку дешевле, зато обладают меньшей мощностью и качают на меньшую высоту. А вот насос российской компании Саблайн Сервис под названием Unipump Sanivort 600 обойдется всего в 200 у.е.

Максимальная температура сточных вод, которые может перекачивать канализационный насос для унитаза, находится в диапазоне +35 °С – +50 °С. Более детально это указано в инструкции к конкретной модели. Также многие насосы имеют дополнительное входное отверстие для слива из умывальника, душа или биде, писсуара. Поэтому температура воды имеет большое значение. Если температура воды окажется намного больше, насос может выйти из строя, хотя в некоторых моделях установлена защита, позволяющая перекачивать горячую воду в течение короткого времени (30 минут), но не постоянно.

Помимо насосов для унитаза, представляющих собой коробку размерами примерно 30х45х16 см, существуют еще встраиваемые насосы-измельчители для подвесных унитазов. Они имеют компактные размеры, толщина не превышает 12 см, поэтому их удобно прятать за гипсокартонной перегородкой.

Также существуют модели, совмещающие в себе унитаз и насос без сливного бачка. Такой девайс стоит недешево (SFA Sanicompact 43 стоит 900 – 1000 у.е.), зато удобен и занимает мало места. Унитаз подключается к водопроводной сети напрямую и имеет дополнительный выход для слива из умывальника.

• Канализационный насос для кухни (без измельчителя).

Такие насосы еще называют санитарными, так как они перекачивают грязную воду, но не снабжены измельчителем, а значит, сливаемая вода не должна содержать посторонних предметов. Канализационные насосы для кухни имеют несколько входных патрубков, поэтому к ним можно подключить слив из раковины на кухне, ванной, душа и умывальника. Устанавливаются они в шкафу под мойкой или любом удобном месте. Обратите внимание на максимальную температуру сточных вод, которые может перекачивать такой насос. Например, модель Sololift2 D-2 для душа, биде и раковины рассчитан на воду температурой не выше +50 °С. Это значит, что подключать к нему посудомоечную и стиральную машину нельзя. Также немаловажно, что насосы для кухни быстро покрываются жирным налетом изнутри и требуют своевременной очистки.

• Канализационный насос, рассчитанный на температуру выше +75 °С.

Данную категорию канализационных насосов необходимо выделить отдельно. Подобные агрегаты могут отводить горячие сточные воды от стиральных и посудомоечных машин, а также ванной и душа. Например, к насосу Grundfos Sololift2 C-3 можно подключить раковину, посудомоечную машину, ванную и душ. Температура воды должна быть не выше +75 °С, кратковременно насос выдерживает температуру +90 °С. Стоит этот французский агрегат порядка 400 – 420 у.е. Канализационные насосы Wilo DrainLift TMP 32-0,5 EM  и SFA SaniVite Silence также рассчитаны на воду температурой +75 °С и стоят 350 – 400 у.е.

• Погружной канализационный насос.

Такие насосы еще называют фекальными погружными насосами, и они кардинально отличаются от всех описанных выше. Погружные насосы устанавливаются в колодце или емкости, в которую стекаются сточные воды со всего загородного дома. В принципе, это может быть и не только загородный дом, это может быть кафе, ресторан, клуб или другой объект, у которого обустроена автономная канализация. Погружной фекальный насос оснащен мощным двигателем и режущим механизмом, который способен измельчить не только фекалии и туалетную бумагу, но и тканевые полотенца, резиновые перчатки, средства женской гигиены, махровые полотенца и другие большие предметы. Единственное, с чем он не справится, так это с камнями и металлическими предметами, попадания которых в стоки необходимо избегать.

После измельчения посторонних включений сточные воды перекачиваются в септик, где проходят очистку. Погружные канализационные насосы изготавливают такие компании, как Grundfos, Wilo, KSB, FLYGT, HOMA и GORMAN-RUPP. Корпус такого насоса и измельчитель обычно выполнены из чугуна или нержавеющей стали. Сам насос может быть оснащен поплавком, сигнализирующим, что уровень сточных вод достиг отметки, после которой насос должен включиться на откачку. Точно также поплавок управляет и отключением агрегата.

На фекальные канализационные насосы цена зависит от мощности агрегата. Например, мощный насос PEDROLLO MС 30/50+пульт QES300 мощностью 2200 Вт стоит почти 1000 у.е., его аналог попроще мощностью всего 750 Вт PEDROLLO MCM 10/50 стоит уже 350 у.е. Также на цену влияет репутация и запросы производителя. Например, фекальный насос украинского производства ДНІПРО-М обойдется всего в 60 – 70 у.е., хотя обладает мощностью 2750 Вт.

Помимо вышеперечисленных к бытовым канализационным насосам можно отнести полупогружные насосы и насосы, которые крепятся «на сухую». Также популярностью пользуются КНС (канализационные насосные станции), представляющие собой готовую емкость для сточных вод, в которой уже установлен фекальный насос необходимой мощности. При выборе насоса для своего дома обязательно ознакомьтесь с характеристиками агрегата и рекомендациями по его применению, а лучше проконсультируйтесь со специалистом.



Насосы канализационные промышленные



Промышленные канализационные насосы используются в многоэтажных домах, удаленных объектах, коттеджных поселках и на предприятиях для перекачивания сточных вод в городскую или автономную канализацию. Такие же насосы устанавливаются на насосных станциях и станциях очистки сточных вод. Условно промышленные насосы можно разделить на такие группы:

• Погружной канализационный насос (фекальный).

Погружные насосы все время эксплуатируются в погруженном в воду состоянии. Так как агрегат находится в условиях агрессивной среды, его корпус и детали полностью выполнены в соответствии с требованиями по устойчивости. Популярность таких видов насосов обусловлена тем, что они используются непосредственно внутри канализационной насосной станции и не требуют специального места для размещения, а также дополнительного трубопровода.

Стоит также уточнить, что погружные насосы годятся и для «сухой» установки, только в таком случае необходимо правильно организовать подвод труб и подпор на входном патрубке.

• Консольный канализационный насос.

Подобные насосы устанавливаются открыто в подвалах многоэтажек, а также в канализационных насосных станциях промышленного уровня. Их основное отличие в том, что насос и двигатель расположены отдельно и соединены муфтой. При правильной эксплуатации консольные насосы способны прослужить долгое время без ремонта и поломок. В случае же необходимости ремонта, его несложно провести, так как насос находится на виду.

• Самовсасывающий канализационный насос сухой установки.

Такие насосы устанавливаются в отдельном помещении на специально оборудованном месте внутри КНС (канализационной насосной станции). Они обладают прекрасными характеристиками, удобны в обслуживании, но довольно дороги, поэтому редко используются в настоящее время.

При выборе промышленного канализационного насоса крайне важно подобрать модель такого производителя, который способен предоставить специалистов для монтажа, а затем заниматься сопроводительной диагностикой, техобслуживанием и ремонтом.



Установка канализационного насоса



Итак, если существует проблема невозможности продвижения сточных вод самотеком, значит, не остается ничего другого, как устанавливать канализационные насосы. Мы уже рассмотрели, что сфера их применения разнообразна и подобрать необходимо обязательно конкретную модель под конкретные задачи.



Подключение канализационного насоса к унитазу

Чтобы иметь возможность установить унитаз в удобном для Вас месте, не привязываясь к расположению канализационного стояка, необходимо оснастить его канализационным насосом для унитаза. Это касается не только загородных домов, но и квартир, в которых выполнена перепланировка, а также помещений в подвальном этаже.

Какие насосы можно использовать для подключения к унитазу? Насосы компании Grundfos модели Sololift2 WC-1, Sololift2 WC-3, Sololift2 CWC-3 (монтаж в стене), насос компании Wilo DrainLift KH 32-0,4 EM, насосы компании SFA модели SFA SaniTop Silence, SFA SaniBroyeur Silence, SFA SaniPRO XR Silence и другие. Данные канализационные насосы отзывы получили самые лестные. Их характеризуют, как надежные и качественные агрегаты.

Большинство насосов для унитаза имеют дополнительные входные патрубки, в которые можно подключить слив из умывальника, душа, биде и писсуара. Поэтому с помощью одного насоса можно обеспечить отвод сточных вод из целого санузла.

Самый простой способ подключения канализационного насоса к унитазу – это установка унитаза со встроенным насосом. Как это выполняется, можно посмотреть в видео-примере.

Обычный канализационный насос устанавливается за унитазом не далее 40 см от него.

Советы по подключению канализационного насоса к унитазу:

• Обратите внимание на диаметр входного патрубка на насосе. Он должен соответствовать выходному патрубку сливной канализационной трубы из унитаза (выходу унитаза). Если диаметр этих отверстий отличается, то установка будет неправильной.
• Перед установкой канализационного насоса внимательно прочитайте инструкцию. Чаще всего она снабжена всеми необходимыми схемами и рекомендациями, а в комплект самого насоса входит все необходимое, вплоть до шурупов крепления.

• Первым делом необходимо вставить во входные патрубки соединительные колена или подводящие трубы.
• Затем установить насос за унитазом и закрепить его к полу с помощью шурупов. На корпусе насоса есть специальные литые ушки с отверстиями для подобного крепления.
• Все подводящие к насосу трубы должны располагаться с уклоном 3 см на 1 м, обеспечивая продвижение сточных вод самотеком.

• Затем в выходное отверстие подключается отводящая канализационная труба. Какие существуют рекомендации по ее расположению, указано на фото-примере (зависимость напора от высоты и длины трубопровода).

• Если модель канализационного насоса предполагает отведение вентиляции, то необходимо вывести вентиляционный канал выше конька крыши дома. Хотя существуют модели с угольным фильтром, обеспечивающие отсутствие неприятных запахов в доме.
• Подключение насоса к электросети осуществляется через автомат УЗО на 30 мА. Если модель насоса поставляется с готовой вилкой, то его можно подключить в персональную розетку, кабель к которой должен быть проведен непосредственно от щитка и УЗО.
• Все изгибы отводящих и подводящих труб должны быть плавными.
• Все соединения трубопроводов необходимо осуществлять пайкой, сваркой или клеевыми соединениями.
• Если есть необходимость отвести сточные воды в вертикальной плоскости, то вертикальный участок отводящей трубы необходимо сделать не далее 30 см от выхода из насоса. Это обеспечит нормальное давление в трубопроводе.

Обратите внимание, что канализационный насос для унитаза нельзя устанавливать ниже уровня пола и в приямках. Только рядом с унитазом, обеспечив свободный доступ к насосу для обслуживания и ремонта. Чтобы вода, которую отводит насос, не могла возвращаться обратно, на выходном патрубке необходимо установить обратный клапан.



Подключение канализационного насоса на кухне

Если на кухне планируется устанавливать посудомоечную или стиральную машину, то канализационный насос необходимо подбирать устойчивый к высокой температуре – до +90 °С. Подойдут такие модели: Grundfos Sololift2 C-3, Wilo DrainLift TMP 32-0,5 EM и SFA SaniVite Silence. Также существуют более мощные модели с накопительным баком, которые могут перекачивать большие объемы сточных вод от всех приборов в кухне.

Устанавливать канализационный насос на кухне можно в любом месте – в шкафу под мойкой, возле стены, в каморке или другом удобном месте. Главное – рассчитать все так, чтобы все подводящие трубы располагались с достаточным уклоном (3 см на 1 м) и не имели слишком большую протяженность. Иначе придется использовать несколько насосов.

Советы по подключению канализационного насоса для кухни:

• Если используется несколько насосов напорной канализации, то они должны иметь индивидуальные входы в общий стояк или магистраль. Соединение отводящих от насосов труб в одну запрещено.
• Если отводящая от насоса труба имеет протяженный горизонтальный участок, который расположен ниже уровня насоса, то в самой верхней точке необходимо установить клапан (0,7 бар), обеспечивающий доступ воздуха после отключения насоса.
• Если модель насоса требует обустройства охлаждения электрической схемы воздухом, то в комплекте с насосом будет специальная пластиковая трубка, которую необходимо завести в специальное отверстие в корпусе и вывести вертикально на 50 – 80 см выше насоса. Так будет обеспечиваться приток воздуха для охлаждения электросхем.

Отводящая от насоса труба должна быть из твердого пластика, например, полипропилена или полиэтилена. Гибкую гофру в напорной канализации использовать нельзя.



Монтаж канализационного насоса в сборном колодце

Для обработки и перекачки сточных вод в септик используется фекальный насос. В тех случаях, когда поступление сточных вод из дома прямиком в септик невозможно, например, если он находится далеко, рядом с домом обустраивается сборный колодец, в который устанавливается канализационный насос. В сборный колодец стекают стоки со всего дома, здесь насос их измельчает и перекачивает дальше – в септик на очищение.

Также установка сборного колодца возможна в том случае, если центральная канализация находится на удалении и необходимо создать напор, способный направить сточные воды прямиком в нее.

Самый удобный вариант – покупка и установка КНС (Канализационной Насосной Станции). Она представляет собой пластиковую емкость различного объема и формы, материал изготовления которой устойчив к агрессивным средам. Емкость полностью герметична и опасности протечек практически нет. Внутри емкости установлен фекальный насос, который перерабатывает мусор и сточные воды и перекачивает их дальше. Чаще всего такие насосы – погружные.

Под емкость необходимо выкопать котлован требуемой глубины. Сверху должен оставаться только люк. Дно котлована следует утрамбовать, а затем сверху обустроить бетонную подушку. Для этого выполняется подсыпка щебня, песка, а затем заливается бетон слоем 10 – 15 см. После застывания бетона – примерно через неделю – можно устанавливать канализационную станцию. Опускать ее необходимо аккуратно. КНС должна стоять строго по уровню – вертикально.

Подключение насоса осуществляется строго по инструкции. Для этого предусмотрены кабель и цепь для опускания и поднимания насоса. Отводящий трубопровод должен быть выполнен качественно с помощью пайки или сварки.

Затем емкость КНС необходимо заполнить водой, это даст возможность выполнить обсыпку вокруг емкости. По мере заполнения емкости водой, снаружи стенки КНС можно подсыпать песком до самого верха. Последние 15 – 20 см можно уложить дерн. После закрепления КНС в котловане воду можно спускать.

Установка канализационного насоса своими руками – задача не сложная, но только в том случае, если строго следовать инструкции и не идти на компромиссы. Например, нельзя устанавливать канализационный насос для унитаза в сборном колодце или насос с ограничением по температуре в +35 °С подключать к стиральной машине. Непосредственно для подключения насоса предоставляется подробная инструкция. Если вдруг Вы не можете самостоятельно разобраться в ней, не рискуйте, обратитесь за помощью к профессионалам.

strport.ru

Фекальный насос — выбор и самостоятельная установка

Конструкцию фекальный насос имеет такую же, как и дренажный, но он рассчитан на пропуск крупных фракций (от 5 см). В случае расположения санузла ниже уровня канализационной системы, вывод самотеком затруднится. Именно в это время становится необходимым приобрести для дома фекальный насос, так как с его помощью станет возможным вывести стоки из помещения. Если монтаж фекальных насосов задерживается, то загрязненные воды будут перемещаться по системе длительное время, что вызовет их скопление, а в доме будет неприятно пахнуть.

Технические показатели агрегата

В инструкции, которая при приобретении насоса входит в комплект, описаны не только все входящие элементы, но и указано, как производить работы по монтажу конструкции. Чтобы исключить засорение канализационной системы в доме, необходимо выбрать агрегат с измельчителем для туалета. Также нужно узнать максимальную глубину погружения, так как если она окажется больше указанной, то фекальный насос не будет правильно функционировать, ведь у него не хватит мощности для выкачивания. Чаще всего длина кабеля агрегата равна глубине его погружения.

Внутри своей конструкции погружные фекальные насосы имеют двигатель, который вмонтирован в отдельный корпус. Он герметичен. Во время погружения жидкость заполняет пространство внутри агрегата, в это время двигатель охлаждается, и именно поэтому он всегда защищен от перегрева.

Если фекальный насос устанавливают в общественном месте, где он работает длительное время, производят монтаж модели с электронным термодатчиком. В этом случае при перегреве двигателя агрегат автоматически выключается. Если рассматривать параметры выпускного отверстия, то оно должно иметь диаметр от 4 до 8 см.

Фекальные насосы, оснащенные измельчительным механизмом, более эффективные, так как механизм перемалывает все, кроме камней и очень твердых предметов. В комплект должны входить поплавки, которые закрепляют агрегат в колодце (на его дне), автоматическая муфта, обратный клапан и пульт управления.

В инструкции указан и такой параметр, как напор. Эта величина означает, что откачиваемая жидкость поднимется на указанную высоту. Рабочая температура, которую могут иметь фекальные насосы, составляет +40°C, но возможно и кратковременное ее повышение до +60°C, что бывает крайне редко.

Некоторые отличия фекального агрегата от дренажного

Обе модели функционируют почти одинаково, но для каждого типа есть допустимый размер твердых частичек в стоке. Например, дренажный насос раздрабливает и пропускает фракции от 3 до 120 мм, а фекальный — работает в водах без примесей или с небольшими включениями. Поэтому оборудование последнего типа всегда снабжено режущим механизмом, а рабочее колесико может быть полуоткрытое, моноканальное или вихревое.

Дренажные насосы выпускают 2 видов:

• поверхностные;
• погружные.

Первый тип устанавливают около сливной ямы, а на дно опускают шланг и откачивают отходы. Для автоматической работы насоса к включающей ручке подводят поплавок, и этот механизм следит за уровнем воды. После того как стоки поднимутся выше отметки, поплавок начинает подниматься и оборудование включается.

Дренажный насос имеет входную и выходную трубы. Через первую происходит засасывание воды из ямы, а по второй она переходит за пределы сливного отверстия. Насос должен производить перекачивание быстрее, чем поднимается уровень воды в колодце, иначе при попадании жидкости в двигатель последний может сгореть.

Второй тип, или погружной насос, функционирует так же, но его конструкция и монтаж отличны от поверхностной модели. В котлован опускают оборудование. Вода засасывается посредством отверстия в днище конструкции, которое защищено фильтром (сеткой). Эта модель включается автоматически, как только скопится некоторый объем стоков. Чтобы не произошло замыкания, оборудование снабжено изоляцией, и поэтому такую модель можно приобретать для дома, промышленности, общественных мест.

Основные принципы функционирования дренажной модели

Для того чтобы понять, как можно выбрать дренажный насос для канализации, вначале разбираются в его работе. Не зная этого, невозможно сделать хорошее приобретение.

Дренажная модель одновременно откачивает стоки, отводит их от дома к внешней канализации или в ЛОС, которая располагается в стороне от здания.

Место для ее монтажа — это углубление, откуда и производят откачку стоков.

Для качественного функционирования насоса в стоках должно быть минимальное количество волокнистых включений, а размер твердых частичек должен составлять менее 5 мм. При этом глубина монтажа должна быть минимальной, чтобы доступ к оборудованию был легким.

Теперь рассмотрим, как выбрать дренажный насос и на что необходимо ориентироваться во время приобретения агрегата:

1. Где должен быть установлено оборудование. Например, при монтаже на строительной площадке обычной модели она не справится с работой, так как здесь должна быть установлена модель с измельчителем. А чтобы устранить затопление подвала вполне подойдет обычный дренажный насос.


2. Расчеты. Подсчитывая мощность агрегата, нужно учесть, что 10 м по горизонтали приравнивается к 1 м по вертикали. Например, если сточная яма имеет глубину 6 м, то шланг должен иметь длину до 60 м. Также к высоте подъема прибавляют длину трубы, которую прокладывают по земле, но если насос не будет исправно функционировать и в этом случае, к полученной величине прибавляют «припуски» до 3 м.
3. Правильный выбор. Насос устанавливают в приямок с глубиной 0,4-0,6 м. Это защищает подвал от попадания воды. В этом случае насос снабжают поплавковым механизмом вертикального типа, он при надобности включит оборудование. А если есть возможность создать 0,5 м приямок, тогда выбирают понравившуюся модель вне зависимости от типа поплавка.

Также во время приобретения насоса нужно учесть 2 основных критерия — напор воды и производительность модели. Вот основные типы фекального и дренажного оборудования и принципы их подбора. Если что-то непонятно, то обращаются к специалистам, которые помогут не только сделать правильный выбор оборудования, но при надобности произведут качественный монтаж.

Смотрите также

pikucha.ru
