Установка откатных ворот своими руками

Перейти в корзину Рассчитать кровлю

Вполне возможна установка откатных ворот своими руками без привлечения профессионалов. Она не требует специфического инструмента или глубоких познаний в строительстве. Достаточно точно следовать инструкции и использовать качественные материалы.

Откатные ворота пользуются большой популярностью — они просты и удобны в эксплуатации, обходятся недорого, служат долгие годы без потери качества. Главное условие использования такой конструкции — достаточное пространство вдоль забора для движения створки. Перед монтажом важно убедиться, что проем и ограждение соответствуют требованиям производителя.

Что такое откатные ворота

Перед тем как установить откатные ворота, рекомендуем больше узнать об особенностях самой конструкции. Она состоит из металлического каркаса и обшивки — декоративного полотна, придающего эстетический вид.

Несущая балка изготавливается из стали или алюминия, располагается в нижней части. Ее крепят на специальные опоры с роликами, которые устанавливают в заранее подготовленный фундамент.

Принцип работы заключается в скольжении роликов по несущей раме вправо и влево, что позволяет закрывать и открывать ворота. Доступны две типа конструкции по способу управления:

Механический. Перемещать створку необходимо вручную. Сам процесс не требует особых усилий, но каждый раз придется подходить к воротам для изменения их положения.
Автоматический. В этом случае установка откатных ворот включает в себя подключение и настройку электропривода. Открытие и закрытие будут осуществляться при помощи стационарной кнопки, пульта, мобильного телефона или планшета.

Плюсы и минусы

Въездные ворота откатного типа выгодно отличаются от аналогов следующими преимуществами:

Если установка откатных ворот произведена правильно, створка будет открываться легко и плавно, практически без усилий.
В конструкции не предусмотрены направляющие — въехать и выехать сможет транспорт любой высоты.
В отличие от распашных, такие модели не требуют свободного пространства для открытия створок. Достаточно забора, немного превышающего по длине само полотно.
Зимой не придется расчищать снег перед въездом.
Механизмы открытия не нуждаются в смазке.
Фасад можно оформить в любом стиле, подобрать подходящую цветовую гамму. Декоративную обшивку выполняют из металла, профнастила, дерева, используют элементы ковки.
Откатные створки устойчивы к ветровым нагрузкам, более надежны и долговечны.

К недостаткам относят:

Установка откатных ворот своими руками немного затруднена необходимостью заливки бетонного фундамента и правильного монтажа рамы. Неправильный расчет часто приводит к перекосу или провисанию полотна.

Необходима качественная роликовая фурнитура. Она прослужит долго, но изначально обойдется недешево.
Нужно следить, чтобы роликовые элементы всегда были очищены от листьев, мусора, снега. При загрязнении ворота будут работать хуже, или вовсе перестанут открываться.

Выбор материала

Внешний вид, некоторые характеристики откатных ворот будут зависеть от выбранной зашивки. Наиболее оптимальны следующие варианты:

Дерево. Выбор в пользу досок обычно делают владельцы домов из бревна или бруса. Такое решение подчеркнет общий стиль и украсит входную группу. Чтобы улучшить эксплуатационные качества древесины, ее необходимо обработать от паразитов, влаги, нанести лакокрасочный слой. В качестве дополнительных украшений используют элементы ковки, резьбу.

Профнастил. К его преимуществам относят легкость — он не будет перегружать конструкцию и обойдется недорого. Листы профнастила легко прикрепить к каркасу, что важно, если вы планируете заниматься монтажом самостоятельно. Материал не требует дополнительного обслуживания, отличается прочностью и долговечностью. Цветовая гамма практически неограничена — можно подобрать оттенок под ограждение или фасад дома.

Подготовка инструмента

Установка откатных ворот своими руками начинается с подготовки инструмента и необходимых материалов. Для работы понадобится:

Комплект фурнитуры. Размер подбирается, в зависимости от размера и веса полотна. В набор входят улавливатель, роликовые опоры, направляющая, кронштейн, ролики, крышка.
Лопата.
Уровень, рулетка.
Сварочный аппарат.
Шуруповерт.
Болгарка.
Емкость для замешивания раствора.
Щебень, песок и цемент.
Арматура диаметром 12-15 мм, швеллер и уголки по 20 см в высоту.
Трубы.

Как установить откатные ворота

Предлагаем вам поэтапную инструкцию, как правильно установить откатные ворота своими руками:

Рытье траншеи. Траншея под фундамент начинается от границы проема с той стороны, в которую будет отъезжать полотно. Оптимальная длина равняется половине длины самих ворот. Ширина должна превышать ширину полотна на 10-15 см с каждой стороны. Достаточно вырыть траншею глубиной в 50 см. На дно утрамбовывают небольшое количество песка и щебня слоем до 10 см.
Закладной элемент. Необходимо сварить несущую конструкцию из швеллера и уголков. В местах поперечных соединений приваривают арматуру. Оптимальное расстояние между прутьями — 15 см. Готовый армирующий элемент помещают в траншею. Он должен располагаться идеально ровно, поэтому следует воспользоваться строительным уровнем. Швеллер будет нулевой точкой ворот — он должен быть вровень с грунтом.

Электрическая проводка. Если на ворота планируется установить автоматику, необходимо провести электропроводку. Кабель помещают в специальную гофру и прокладывают в конструкции фундамента. Важно заранее определить место, где он будет выходить наружу, чтобы можно было в дальнейшем присоединиться к общей электросети.
Бетонирование фундамента. Лучше проводить его в теплое время года, иначе придется использовать дополнительные компоненты против заморозки. Нужно смешать цемент, песок и щебень в пропорции 1:3:3. Ориентируясь на общий объем раствора, добавить 20% воды. Добавлять смесь постепенно, постоянно утрамбовывая. После завершения бетонирования оставить раствор на 5-7 дней до полного высыхания.

Основной каркас ворот. Для каркаса используют профильный трубы с квадратным или прямоугольным сечением. Их необходимо обезжирить и прогрунтовать. Нижнюю трубу приваривают к направляющему рельсу, затем выставляют вертикальные трубы. Сварку осуществляют только после проверки уровнем. Последней монтируют верхнюю перекладину.
Второй каркас. Он необходим для дальнейшего крепления обшивочного материала. Трубы приваривают внутри несущего каркаса на равных расстояниях. Можно добавить диагональные элементы для большей прочности.
Фальш-столбы. На опоры в проеме крепятся трубы, превышающие полотно по высоте на 10 см. На них устанавливают планку с роликами, оставляя дорожный просвет не более 5 см.

Монтаж полотна. Обшивочный материал крепится саморезами по металлу. Каждый элемент монтируют отдельно, внимательно подгоняя его к раме. После этого створка устанавливается на роликовый механизм, монтируется последний элемент — концевой ролик.

Изготовление и монтаж откатных ворот: как сделать своими руками?

Ворота с откатной или, как ее еще называют, сдвижной системой – это неотъемлемая часть конструкции, предназначенной для ограждения дачи и придомового участков. На сегодняшний день ассортимент таких конструкций обширен, но многие мастера желают самостоятельно изготовить ворота этого типа. Это связано не только с экономической точкой зрения, но и в связи с применением творческой энергии. Поэтому многие задают вопрос, как сделать откатные ворота своими руками и в короткие сроки?

Виды откатных ворот:

Откатные ворота производят в разных видах, в которых есть свои преимущества и недостатки.

Консольные ворота — конструкция ворот консольного типа позволяет не ограничивать верхние габариты изделия, а так же исключает контакт с нижним рельсом, проходящим вблизи поверхности земли. Это одна из самых сложных в выполнении конструкций. Основа таких ворот – консоль или, как ее еще называют, швеллер. Эти устройства удерживает створку конструкции при открывании и закрывании ворот. В современных воротах с подобным типом передвижения отсутствуют нижние и верхние направляющие, что обеспечивает автомобилю свободное движение на территорию двора.

Полотно подвешено на специальной балке, стоящей на роликах, перемещающих поверхность изделия. Роликовые блоки и балка-направитель, как правило, помещаются в нижнем отрезке ворот. Нередко встречаются подобные откатные механизмы с укреплением роликов и балки в верхней или даже в серединной части.

Подобное размещение оправдывается в случае, когда речь идет о стене с капитальными свойствами или полотна с повышенной прочностью, выдерживающего крупногабаритный вес конструкции. Для домашнего использования лучше всего делать нижнее передвижение, чтобы не пришлось проводить дополнительные работы по укреплению стены. Эти ворота служат дольше остальных, потому что сдвижная конструкция полностью заходит в направляющие канавки, которые оберегают изделие от атмосферного воздействия внешней среды.

Консольные ворота часто снабжают приводом на электрической основе. Его крепят между роликовыми каретками. Привод обладает блоком управления и специальными устройствами для обеспечения безопасности перемещения.

Положительные стороны таких ворот очевидны:

воротный проем не ограничен в нижних и верхних габаритах;
элементы безопасности и привод проще всего установить именно на такой вид конструкций;
снегопад и грязь не нарушают работу изделия, потому что полотно находится на высоте около десяти сантиметров от поверхности земли;
система полотна и мощный фундамент консоли позволяют выдерживать нагрузки, вызванные ветром;
ворота не имеют створочных элементов, поэтому они экономят пространство во дворе и не могут задеть стоящие рядом транспортные средства.

У консольных систем имеются недостатки, но их немного:

конструкция таких ворот сложна для изготовления своими руками;
установка ворот предполагает свободный участок для зазора, который в полтора раза больше, чем сам проем. Это не всегда осуществимо;
необходимость создания мощного фундамента.

Подвесные ворота — откатные ворота подвесной системы популярны на складах, предприятиях и гаражных доках. Принцип работы такого механизма практически такой же, как и обычных откатных ворот, только с одним лишь отличием — направляющая балка крепится в верхней части проема. Выбирая элементы для крепления конструкции, нужно приобретать только качественные изделия. Материал, подходящий для такого типа ворот, рекомендуется выбирать из стали с дополнительной оцинковкой и покрытием из ПВХ для устойчивости к негативным факторам природного характера.

Ворота открываются вдоль стены, поэтому не нуждаются в дополнительном пространстве с внутренней и внешней сторон. При желании такая конструкция может оснащаться электрическим приводом для удобства при эксплуатации.

Плюсы откатных ворот на подвесной основе:

Конструкции подвесного вида существенно экономят пространство.
Прочность ворот позволяет выдерживать ветряные нагрузки.
Необходимость в дополнительной очистке въезда перед домом от снега отсутствует.

Роликовые конструкции — ворота с роликовым механизмом пользуются большей популярностью для въезда во двор, чем в гараж, потому что ширина гаражной стены не всегда позволяет разместить сплошную створку и поместить весь механизм в сторону, когда происходит открытие конструкции.

Для двора это идеальный вариант из-за экономии места и простоты пользования устройством. При нажатии на кнопку роликовый механизм срабатывает так, что ограждение отъезжает в сторону. Если оснастить устройство автоматическим управлением, можно воздействовать на него с помощью пульта.

Воротная конструкция состоит из направляющего профиля, прикрепленного к нижней части изделия, роликового механизма на подшипниковой основе, каркасного полотна и других элементов, скрепляющих и удерживающих конструкцию.

Рельсовые ворота — принцип действия рельсовых ворот заключается в скольжении оградительного полотна по поверхности специального рельса, расположенного на поверхности земли. Движение происходит за счет ролика, приваренного к нижней части изделия. Из всех видов ворот с откатной системой рельсовый механизм наиболее простой и востребованный. Его часто используют в оформлении въезда в частных домах.

Такой механизм имеет ряд достоинств:

створка имеет опору, поэтому никогда не провиснет;
простота устройства позволяет изготовить ее мастеру, не имеющему большого опыта;
створка не занимает много места и равна ширине въездного проема.

Недостатки таких устройств:

работу створки могут нарушать попавший мусор или снежный покров;
рельс, направляющий полотно, должен подвергаться регулярной очистке;
рельс, проложенный поверх почвенного покрова, немного выступает, что осложняет въезд транспортного средства.

Откатные ворота, состоящие из двух частей — откатные ворота иногда изготавливают из двух частей. Этот принцип работы позволяет экономить место в ширине стены, так как ворота поделены на две части. Конструкция так же может быть оснащена автоматикой, и открываться пультом дистанционного управления. В каждой створке ворот устанавливают приводы на электрических основах.

Конструкция и устройство ворот с откатным механизмом — одними из самых востребованных ворот являются консольные, конструкция которых состоит из следующих элементов:

Каркас для откатного полотна.мЧаще всего его производят из профилированной трубы. Именно он выполняет противовесную функцию в процессе передвижения конструкции. Перед началом изготовления металлического каркаса рекомендуется изготовить схему с точными замерами.
Полотно для передвижения. Как правило, материал для него выбирают из профлиста или листовой стали. Панели плотно крепят к конструкции рамы, а во внутреннюю часть укладывают утеплитель.
Несущая балка для ворот. Позволяет воротам двигаться в сторону, именно в нее устанавливают ролики для несущей поверхности. В производстве несущей балки рекомендуется задействовать профиль с толстой стенкой, что позволит еще больше усилить механизм. Обычно балку устанавливают в нижней части полотна.
Ловушки, предназначенные для фиксации воротного полотна. Их устанавливают по двум сторонам дверного проема на столбы.
Ролики для перемещения полотна. Такие устройства способствуют эффективному перемещению ворот при открытии и закрытии конструкции. Ролики устанавливают в несущую балку.
Фундамент. Откатные ворота требуют глубокого фундамента, заранее рассчитанного по формуле.
Держатели, препятствующие раскачиванию ворот.
Автоматические элементы и зубчатая рейка. Зубчатая рейка запускает механизм движения полотна. Количество зубцов, используемых в конструкции, напрямую зависит от ширины установленного полотна.

Изготовление откатных ворот своими руками:

Подготовку к работе начинают с проверки необходимых инструментов:

болгарки;
аппарата для проведения сварочных работ;
молотка;
шуруповерта;
уровня и рулетки для точного измерения;
лопаты.

Все перечисленные инструменты найдутся в каждом доме, за исключением лишь аппарата для сварочных работ. Его можно попросить у друзей или соседей. Если позволяют средства, лучше купить его, лишним такой инструмент никогда не будет.

Создание чертежа и схемы:

Если все необходимые инструменты в наличии, можно переходить к подсчету строительных материалов, которые необходимо приобрести на строительном рынке и металлобазе. Каркас делается путем приваривания сначала трубы 60х40 миллиметров, длиной 6 метров к направляющей. Далее крепятся две вертикальных трубы 60х40 миллиметров, по 2 метра, первая к краю, вторая — на расстоянии 4,4 метра от края горизонтальной трубы.

К верхним концам этих труб прикрепляется горизонтальная, длиной 4,4 метра. Свободный край нижней горизонтальной трубы и край верхней соединяются под углом трубой 2,56 метра. Полотно каркаса должно быть заполнено вертикальными трубами 40х20 миллиметров. Далее переходят к силовой раме. Фундамент для будущей конструкции нужно готовить путем рытья П-образного котлована глубиной не менее полутора метров. Секция при проеме в четыре метра должна быть равной шести метрам. Дорожный зазор нужно чертить не менее семидесяти пяти миллиметров.

Силовая рама готовится из швеллера (длиной 2,2 метра и шириной 20 сантиметров) и арматуры, высота которой 1,5 метра, во взаимно перпендикулярных направлениях. Эта конструкция бетонируется и к ней приваривается площадка для привода и подставка. Далее крепятся нижние ролики к подставке и верхний ролик на столбик. На противоположный движущимся воротам столбик крепятся верхняя и нижняя ловушки. Последним элементом схемы является автоматика и зубчатая рейка.

Выбор материала:

Начертив схему предполагаемой конструкции, нужно внимательно изучить материал для каркаса и полотна ворот. Каркас изготавливают из дерева или трубы профильного вида.

Внутренняя часть ворот создается из:

профнастила. Этот материал зарекомендовал себя в подобных видах работ своей прочностью и декоративными свойствами;

листового металла, обладающего прочностью, что немаловажно в подобном виде ворот, но в то же время тяжесть осложняет проведение самостоятельных работ;
элементов ковки, которые могут превратить ворота в произведение искусства и выделить их среди других домовладений.

Но существенный недостаток – высокая стоимость по сравнению с другими материалами;

дерева, которое отличается повышенными эстетическими свойствами, но в эксплуатации весьма прихотливо, и требует регулярной обработки защитными средствами.

Выбирая материал из кованых элементов или деревянных составляющих, важно помнить, что для такой конструкции нужны усиленные детали комплектующих и дополнительной фурнитуры. Винтовые сваи в раздвижных откатных воротах применяют часто, и изготавливают такие опоры в течение трех или четырех дней. Если использовать бетонное основание, такие работы проводят в теплое и сухое время года.

Для окончательного высыхания материала должен пройти месяц, а это существенно отдаляет установку откатных ворот. Поэтому винтовые сваи практичнее и разумнее при самостоятельной установке ворот. Такие сваи можно переносить в разные места, а бетон так и останется залитым на первоначальном месте.

Металлические конструкции выдерживают воздействие вибраций благодаря своим лопастям, а цементное основание со временем расшатается и нарушит всю двигательную систему конструкции. Фундамент, изготовленный с применением винтовых свай, отличается долговечностью, а установленное полотно служит долго и без сбоев. Сваи можно устанавливать в слабый и перенасыщенный водой грунт. Они прорезают почву до того предела, пока не найдут надежную опору под землей.

Установка винтовых свай:

Главным условием качественной установки винтовых свай в такой конструкции является жесткость. Это условие обусловлено тем, что на винтовые сваи приходится повышенная нагрузка. Материал не должен уходить в грунт даже под действием собственного веса. При монтаже такой конструкции следует использовать профильную трубу с выбранными параметрами и трубную обрешетку. Раму заранее покрывают грунтовкой. Комплектующие элементы для ворот выбирают, учитывая вес и высоту изделия. Полотно двигается в сторону по направляющей, именно ее качество и определяет то, сколько прослужит конструкция.

Важно знать, что воротный откат должен превышать величину проема. Это расстояние принято считать за показатель измерения консоли, который равен ширине проема. Для эффективного хода ворот, установленных на винтовых сваях, потребуется соответствующий участок.

К выбору участка нужно подойти основательно и с расчетом того, что ширина ворот должна быть умножена на коэффициент одна целая пять десятых, тогда получится идеальное расстояние. Это важно для удобной эксплуатации изделия.

Монтаж свай производят в несколько этапов:

Закладка фундамента, включающая в себя разметку территории и очищение ям от грунта. Установка закладных материалов и, если существует необходимость, заливка бетонным раствором.
Если мастер планирует устанавливать автоматическое управление, производится разводка электрических кабелей.
Последовательный монтаж столбов и всей системы ворот.

Предполагаемое движение воротной системы фиксируют шнуровкой, натягиваемой вдоль линии всего проема. Рекомендуемая высота фиксации двести миллиметров. Если котлован заливался раствором бетона, для продолжения работ понадобится семь суток, пока раствор не высохнет полностью.

Подготовка каркаса:

Металлическое изделие для каркаса обрабатывают антикоррозионным покрытием и дают ему время для того, чтобы раствор на поверхности просох. Изготовление каркаса можно проводить самому, но главное, чтобы сваренные элементы были без отверстий в стыках. При наличии таких отверстий, в них будет попадать грязь и снег. Основа каркаса состоит из труб размером 60х40 мм, как показано на фото с эскизом выше. Ребра конструкции и перемычки внутри могут иметь сечение размером 20х40 миллиметров.

Раму собирают в следующем порядке:

Профильные трубы отмеряют и режут согласно приготовленному чертежу.
Полученные детали для создания каркасного изделия обезжиривают, красят и обрабатывают специальным растворителем.
Подготовленные элементы выкладывают на ровной поверхности.
Периметр рамы собирают и прихватывают аппаратом для проведения сварочных работ.
Углы изделия проверяют и, если все сходится, окончательно сваривают между собой.
После сварки к изделию устанавливают ребра жесткости и внутренние перемычки.
Нижняя часть изделия соединяется с несущей балкой.
Поверхность, где были проведены сварочные работы, покрывают антикоррозионным покрытием и дополнительным слоем краски.

Изготовление откатных ворот с калиткой значительно усложняет весь процесс проектирования и монтажа. Необходимо учитывать расположение калитки на самых ранних этапах работы.

Установка профнастила:

Для обшивки ворот понадобится профнастил, шурупы длиной 19 миллиметров и шуроповерт. Если хозяин не хочет осуществлять дополнительную трату материала для треугольника противовеса, от этого можно отказаться, потому что с уличной стороны это не будет заметно. Автоматические ворота будут выглядеть еще лучше, если обшить столбы кирпичом. При элементарных знаниях о процессе кладки это несложно сделать.

Необходимая фурнитура:

Детали, необходимые для создания ворот, лучше приобретать в специализированных магазинах. Производить их самостоятельно не имеет смысла, потому что это не оправдано с экономической точки зрения. Перед покупкой рельсового механизма нужно посчитать необходимую длину. Ее вычисляют, исходя из ширины ворот и умножая число на 1,5. Фурнитура, предназначенная для откатывания ворот, выбирается, исходя из веса конструкции. Существуют детали, которые выдерживают нагрузки до четырехсот килограммов, а иногда в продаже имеются модели для кованых ворот, способных выдерживать до восьмисот килограммов.

Для ворот с обшивкой из профнастила подойдут детали, выдерживающие до четырехсот килограммов. При выборе кареток с роликовым механизмом нужно определиться, из какого материала они будут созданы. Рынок строительных материалов предлагает выбрать между металлическими и полимерными материалами. Лучше всего выбирать полимерное покрытие, при правильной эксплуатации оно прослужит долго, и будет создавать меньше шума, чем металл.

Не рекомендуется приобретать фурнитуру, закрытую в кривые и необработанные упаковки, так как существует вероятность приобрести товар низкого качества, который значительно сократит срок службы откатных ворот.

Крепление нащельников:

В кирпичном ряду делают три закладных детали для последующей установки нащельника. К столбу приваривают арматурный кусок. К краю арматурного изделия крепят уголок таким образом, чтобы одна его часть удерживалась на кирпиче, а другая выпирала наружу.

Верхняя и нижняя закладные детали устанавливаются на уровне третьих кирпичей, а средняя – в середине изделия. К выступающим уголкам приваривают трубу – нащельник с размерами 60х30 миллиметров.

Направляющий рельсы:

Произвести рельс для передвижения конструкции в домашних условиях невозможно, поэтому придется потратить денежные средства на покупку такой детали. При выборе материала нужно в первую очередь обратить внимание на наличие зеркальной поверхности и правильных углов. Производители обычно заботятся о своей репутации и шлифуют изделия от ржавчины.

Исходя из веса и размера конструкции, выбирают подходящий рельс. Стандартная ширина изделия, рекомендуемая для установки, варьируется от четырех до пяти с половиной миллиметров. Уход за рельсами несложен: нужно регулярно проверять его поверхность на наличие грязи и лишнего мусора.

Роликовые каретки:

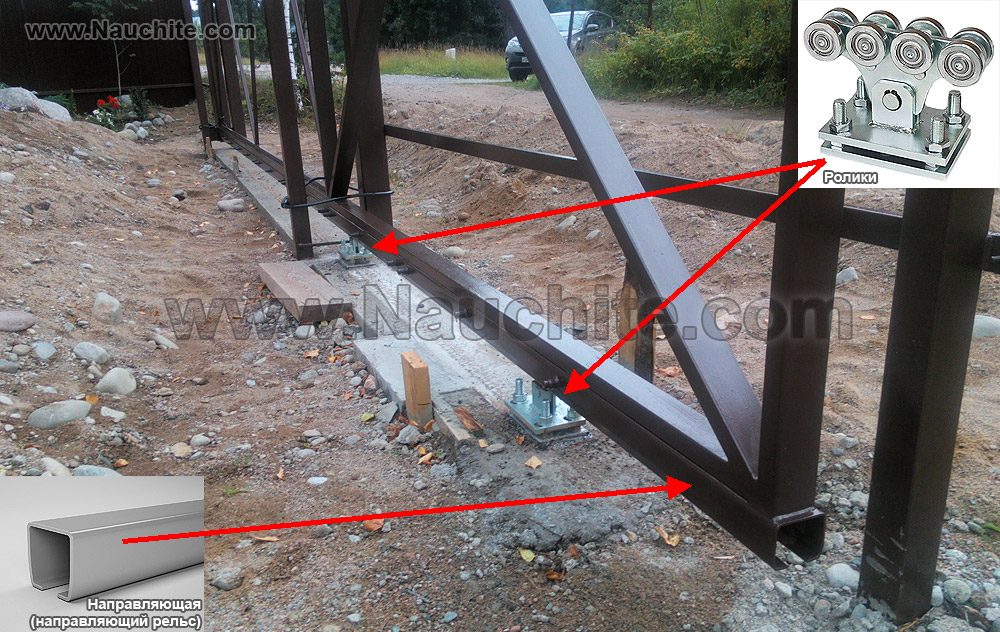

Движение роликовых кареток позволяет перемещать систему ворот вдоль проема. Каждая каретка системы состоит из восьми роликов, изготавливаемых из металлического или полимерного покрытия. Производить ролики самостоятельно не рекомендуется, так как производством своими руками невозможно придать материалу должное качество. Процесс изготовления каретки не составляет сложностей: в размеченных металлических пластинках проделывают отверстия для помещения в них роликового механизма.

Для создания каретки можно использовать подшипники от старой машины, например, от Жигулей. Если металл недостаточно прочный, то пластины сваривают. При сверлении лучше всего воспользоваться маслом для охлаждения поверхности.

Оси и отверстия отмеряют и совершают надрезание поверхности до нужной длины. На оси помещают шайбы, далее колесики, и прикручивают получившуюся конструкцию для перемещения. До приваривания основы подшипники обязательно плотно набивают смазкой.

Улавливатели и заглушки:

Металлические пластины выгнутые особенным способом предназначаются для улавливания ворот и их фиксации после закрытия. При правильном подборе и качестве используемого металла изготовить такие изделия не представит особого труда.

Заглушки служат защитой для направляющей от снега и грязевых масс. Можно приобрести готовые защитные элементы, выполненные из резины или пластикового материала. Можно просто заварить концы балочного материала сварочным аппаратом.

Самостоятельное изготовление фурнитуры допускается, но с тем условием, что мастер уже имеет опыт в проведении подобных работ. При недостатке опыта лучше приобретать дополнительные элементы в специализированных магазинах от надежных производителей.

Установка каркаса и ворот:

После завершения создания и подготовки деталей и элементов конструкции нужно произвести монтаж каркаса и ворот. На установленный в фундамент швеллер выставляют каретки, при этом стараясь раздвигать их при укреплении. Рама для откатных ворот крепится к кареткам и устанавливается с учетом показателей уровня. После этого платформы кареток слегка приваривают к швеллерной системе.

После проведенных действий совершают контрольные замеры и окончательно приваривают платформу кареток. Важно следить за показателями уровня, который будет указывать на наличие перекосов в конструкции. После этого осуществляют приваривание уловителей верхнего и нижнего отдела, а так же устанавливают концевые ролики.

Важно помнить, что концевые ролики должны заходить на нижнюю улавливающую систему так, чтобы они полностью разгрузили ее при закрытии системы.

Автоматическая система в откатных воротах:

Автоматическое открытие откатных ворот осуществляется механизмом, оснащенным электроприводом. Открытие происходит при помощи кнопки пульта управления на дистанции. Для сборки такого механизма подойдут любые материалы из гаража, а крепление займет не больше суток.

Подача сигнала осуществляется роликовой или цепной системой с помощью асинхронного двигателя. На предварительном этапе работ нужно выбрать соответствующий двигатель для механизма. Если в наличии имеется трехфазный счетчик с обмоткой звездного типа, рекомендуется остановиться именно на этом устройстве.

С таким устройством можно избежать проблем с движением системы и повысить эффективность ворот. Если трехфазного счетчика нет в наличии, можно воспользоваться однофазным с конденсаторным типом. Важно знать, что такое устройство отличается низкой работоспособностью, особенно при запуске системы.

Если не нашлось ни первого, ни второго варианта, можно использовать менее затратные материалы. Нельзя забывать о надежном соединении кинематики. Редукторный вал соединяется с двигателем с помощью муфты жесткого типа.

Редуктор может быть заменен ременной передачей. Такой способ сборочных работ имеет сложности соединения в штативных элементах и дополнительное задействование автомобильного натяжительного механизма.

Механизму с валом независимого хода уделяют особое значение при использовании ременного механизма. Предельное внимание нужно проявить к центрированию вала, потому что именно на нем имеются две трансмиссии.

Самостоятельное изготовление электропривода:

Самый элементарный способ установки автоматизации процесса движения откатных ворот — это цепная или, как её ещё называют, реечная передача. На редукторном валу укрепляется велосипедная цепь, а поверх её устанавливают ещё одну, специальную с диаметром в звеньях, аналогичным тому, что присутствует в звёздочке.

Цепочка устанавливается в горизонтальной плоскости. Вращение звёздочки в одну или в другую сторону приводит в движение весь механизм откатных ворот. Укрепление двигателя и редуктора производится болтами, имеющими специальные гайки. Опора для них должна быть жёсткой. Под основной проделывают вытянутые отверстия для надёжной фиксации моторного механизма.

Следующие действия в установке — крепление цепи к воротам. Цепь устанавливают в нижнюю часть балки а в качестве дополнительной защиты используют кожух из резинового материала. Для того, чтобы окончательно укрепить цепь, применяют сварку.

Установка автоматики на ворота:

Чтобы собрать всё это вместе, нужно произвести несколько этапов:

Перед установкой нужно подобрать место для монтажа и приступить к установке рейки таким образом, чтобы она находилась на поверхности шестерни.
В нужной точке привод фиксируют сварочным аппаратом.
Далее нужно установить зубчатую рейку. Её приваривают к трубе и протягивают за поверхность полотна.
Все элементы проверяют и сваривают повторно.
Следующий этап — установка выключателей с концевым типом. Они бывают механические или магнитные. Рекомендуется использовать магнитную систему из-за высокой производительности.
Подключение системы нужно производить, исходя из инструкций, данных производителем. Настройки дополнительных функций проводят пультом.
Далее устанавливают световые элементы, улавливающие фото-сигналы. Для установки нужно проделать отверстие в трубе и провести через неё основные источники питания.
Крепление сигнального типа лампы, передающей данные о приближающихся объектах. Этот элемент можно исключить из установки, но для безопасности конструкции лучше применять его.

Установка откатных ворот своими руками

Главная » Разное » Установка откатных ворот своими руками

Установка откатных ворот своими руками

Хороший забор и качественные ворота завершают оформление дачного участка. Вопрос, как их выбрать и устанавливать, становится далеко не риторическим. Существует два основных варианта – распашные и откатные. С распашными все ясно, а вот как установить откатные ворота, мы расскажем в данной статье.

Преимущества откатной конструкции

Для плотной поселковой застройки несомненным преимуществом обладают откатные ворота, сдвигаемые в сторону. Сделать откатные раздвижные ворота своими руками не очень сложно. Но для начала разберёмся, в чём их преимущества:

большие створки распашных ворот занимают много места – откатные, иначе консольные, гораздо более компактные;
отсутствуют проблемы с открытием под напором ветра;
отделка может выполняться абсолютно любым материалом;
конструкция не допускает провисания или любой другой деформации;
используется автоматика для сдвижного механизма, что делает конструкцию удобной в эксплуатации.

Но они имеют и свои недостатки:

вдоль забора появляется мёртвая зона, где установить что-нибудь невозможно;
нагрузка на основание у откатных ворот выше, чем у распашных, а установка консоли требует дополнительных бетонных работ;
они дороже и требуют специальных знаний для монтажа.

Виды ворот

При изготовлении откатных ворот существует ряд различных технических решений:

первый вариант – подвесные сдвижные ворота на роликах, скользящие по направляющей балке; такую балку редко располагают выше 5 метров, что накладывает определённые ограничения на проезд высоких машин;
второй вариант – консольные, или раздвижные ворота на роликах, снимают ограничения по высоте проезда, так как крепятся без верхней балки; в своей конструкции имеют несущие тележки, скользящие по жёсткому основанию; при этом происходит удорожание конструкции, необходимо строить мощный фундамент, предотвращающий любые перекосы.

Различия по технологии открывания:

механические, что удобно для небольших дачных участков; бюджет установки относительно небольшой;
автоматика с электроприводом; если их оснастить электроникой, то пользоваться ими будет комфортно.

Галерея: откатные ворота (25 фото)

Составление проекта

Сначала делается схема откатных ворот, и тщательно рассчитывается нагрузка на опорные точки, иначе механизм или не будет работать или быстро выйдет из строя. При планировании следует продумать установку конструкции в зависимости от длины проёма и наличия пространства вдоль забора.

Техническое задание

Планируя монтаж откатных ворот своими руками, выполняем предварительные замеры:

замеряем ширину проезжей части;
определяемся с типом передвижения;
оцениваем вес всей конструкции и нагрузку на опорные точки;
определяемся с противовесом;
делаем проект, включающий рабочие чертежи и спецификацию материалов, обязательно с привязкой к существующим стандартам на размеры и технические характеристики применяемого материала.

Читайте также: Качественный забор из металлопрофиля своими руками

При расчётах приходится учитывать множество факторов:

подвижность грунтов;
ветровую и снеговую нагрузки;
высоту грунтовых вод;
среднегодовые температуры и максимальные отклонения от них.

Чтобы правильно все рассчитать, нужно иметь специальные знания и хорошее программное обеспечение. На любительском уровне это сделать трудно. Но чтобы получились действительно хорошие ворота, вполне доступную инструкцию по проектированию можно сделать самостоятельно. Правильно сделанное техническое задание – залог хорошего проекта. Хороший проект – залог качественного производства. Установка качественных ворот самостоятельно намного проще, чем может показаться. Конструкция будет работать долго, и ею будет комфортно пользоваться.

Итак, какие параметры нужно учитывать при разработке технического задания.

Длина полотна определяется размерами проёма и технологическими отступами, с учётом расчётных расстояний между каретками. Откатные ворота делают всегда больше чем проезд.

Для простоты рассмотрим только один вариант – консольные ворота в комплекте. В этом случае высота рассчитывается только с учётом требований механизма, движения и дизайнерских решений.

Обязательным условием является правильно организованный противовес. Идеально, если его длина составляет 50% от ширины ворот. Это позволит обустроить конструкцию так, чтобы при движении нагрузка на каретки всегда была постоянной.

Определившись с геометрией и материалами изготовления, рассчитываем вес конструкции. Правильно определённый вес полотна позволит решить, какую направляющую балку нужно применять. Нельзя допускать, чтобы конструкция оказалась слишком тяжёлой. Чем она легче, тем лучше будет работать механизм движения.

Зная все это, можно приступать к расчёту прочности фурнитуры (ролики, улавливатели и др.), а также правильно определиться с поддерживающей шиной. Фурнитура должна иметь запас прочности не менее 30 % с учётом ветровой нагрузки.

Следующий шаг – определяемся с рейкой под роликовые каретки, количеством и размерами анкеров. Для них закладывается запас прочности 60 %.

При расчёте фундамента учитывают не только вес конструкции, но и пластичность грунта, глубину промерзания и высоту грунтовых вод. На суглинках и песчаных грунтах нужно будет делать свайное основание.

Конструкция консольных ворот

После проведения всех предварительных работ и разработки рабочих чертежей, приступаем к размещению заказа в специализированной мастерской. Отдельные конструктивные элементы могут быть качественно выполнены исключительно с использованием стационарного оборудования.

К таким частям ворот относятся:

направляющая балка; именно она является несущей конструкцией и ответственна за устойчивость;
две роликовых тележки, от качества их изготовления зависит плавность хода; ролики для откатных ворот имеют ключевое значение;
концевой ролик при закрытии является дополнительной опорой;
верхний уловитель придаёт устойчивость при повышенной ветровой нагрузке;
нижний уловитель в закрытом состоянии несёт основную нагрузку;
кронштейн не позволяет створкам отклоняться от вертикальной плоскости;
подставка в комплекте служит для удержания опоры механизмов движения полотна;
внутри несущей консоли размещаются роликовые опоры;
створка конструктивно должна быть жёсткой и устойчивой, иметь дополнительные рёбра жёсткости.

Читайте также: Ворота для дачи из профнастила

Монтажные работы

Установка откатных ворот начинается с подготовки площадки – убирается все лишнее, выравнивается по горизонтали, выполняются водоотводящие мероприятия, размечается схема расположения конструктивных элементов, проверяется комплект поставки.

Учтём, что полотно ворот всегда двигается с внутренней стороны участка. Соответственно, там же организуется и площадка.

Фундамент

Фундамент, как правило, делается шириной 500 мм и по длине соответствует откату полотна ворот. При слабых и сильно увлажнённых грунтах по центру фундамента делают буро-заливную сваю. Если свайное основание не используется, то глубина залегания фундамента делается до 2 метров и обязательно ниже точки промерзания.

В качестве армирования выбирается пруток диаметром 12 мм для вертикальных составляющих и 6 мм для горизонтальной увязки. Сверху к ним приваривается закладной швеллер. Боковая сторона швеллера должна примыкать к столбу опоры забора и быть строго параллельно направлению движения полотна. Верхняя плоскость закладной детали выравнивается строго по уровню горизонта земли. При заливке фундамента жёстко закрепляется столб для ответной опоры. Иногда используется опора забора.

Далее идёт установка кабельного канала, для которого можно использовать пластиковую трубу, диаметром 25 мм.

После заливки фундаменту дают время набрать прочность, только затем продолжают работы.

Процесс сборки

До начала сборки внимательно изучаются все заводские инструкции и проектные схемы монтажа. Перед основным монтажом с помощью шнура размечают линию движения полотна. Она должна начинаться за 30 мм от опорного столба и проходить на высоте 200 мм. Далее поступаем следующим образом:

определяются места расположения опорных роликов; первая точка опоры на расстоянии 150 мм от проёма до плоскости закладной детали; вторая опорная точка размечается на расстоянии длины полотна ворот вместе с консолью, уменьшенная на 100 мм;
роликовые опоры вставляются в несущий профиль по центру;
приваривается вторая тележка регулировочной площадки;
полотно ворот вставляется в несущий профиль и после регулировки положения закрепляется; регулировка производится в положении закрытых ворот;
монтируется концевой ролик – вставляется внутрь несущей опоры; далее крышка приваривается по месту;
с противоположной стороны, приваривается заглушка, чтобы вода и снег не попадали внутрь профиля;
монтируется верхний фиксатор, кронштейном в сторону опоры и захватом роликами полотна ворот; после регулировки все фиксируется;
каркас ворот обшивается профлистом; листы крепятся заклёпками или саморезами и располагаются внахлёст;
после обшивки монтируются уловители; нижний уловитель крепится при закрытых воротах, опорной плоскостью выше концевого ролика;
верхний устанавливается зеркально, опорной плоскостью ниже концевого ролика.

Читайте также: Виды заборов и ограждений для дома

Автоматика

После всех монтажных работ, ручной обкатки и окончательной регулировки устанавливают автоматику. Для продвижения ворот используется зубчатая рейка с электроприводом.

Приводное усилие рассчитывают в зависимости от длины:

до 600 кг – четырехметровый проём;
от 600 до 1300 кг – шестиметровый проём;
более 1300 кг – для быстрого открывания ворот.

Способы запуска электропривода бывают трех типов:

кнопкой;
пультом;
интеллектуальные пускатели, реагирующие на телефонный звонок или голос;

Антикоррозийные работы

Для предотвращения появления коррозии все металлические детали красятся. Поверхность шлифуется и покрывается антикоррозийной проникающей грунтовкой. Она наносится равномерно без капель и разводов, так, чтобы были прокрашены все детали. По грунтовке наносится краска двумя слоями, каждый последующий слой только после полного просыхания предыдущего. По финишному слою краски наносится фасадный лак, который закрепляет поверхность, и ворота долго не теряют свой вид.

Инструменты

Перед началом работы по монтажу важно правильно подобрать инструмент. В комплект должны входить:

инверторный сварочный аппарат;
болгарка, с набором дисков – пилящих и шлифовальных;
воздушный компрессор для покраски;
пассатижи;
дрель с набором свёрл по металлу;
рулетка;
уровень;
клепатель.

Типовые ошибки

Устройство своими руками откатных ворот – дело непростое. Некоторые распространённые ошибки:

при выборе конструкции и глубины залегания фундамента важно учесть подвижность грунтов и глубину промерзания; опорная плоскость должна быть на уровне устойчивых пластов; обязательно армируется вертикальными прутками с поперечной обвязкой;
если грунтовые воды поднимаются выше основания фундамента, его следует с внешней стороны покрыть гидроизолирующим составом;
аккуратно регулируют плоскость закладной детали, следят, чтобы при заливке фундамента она не поменяла своего положения;
при монтаже деталей и комплектующих нужно перед работой хорошо изучить рабочие чертежи;
масса и несущая балка должны быть правильно подобраны;
скрип при движении может означать только одно – на подшипники попал песок; все поворотные механизмы оберегают от соприкосновения с землёй;
плохо прокрашенные участки неизбежно приведут к коррозии металла и разрушению.

При правильном устройстве откатных ворот они будут служить долго и надёжно.

Откатные ворота своими руками

Внимание, только СЕГОДНЯ!

Как осуществить монтаж и установку откатных ворот своими руками

Ограждающие конструкции откатного типа эргономичны, удобны и практичны в эксплуатации. Они экономят место перед ограждением, но требуют наличия достаточного пространства вдоль забора для сдвигающейся створки. Монтаж откатных ворот не сложен, но предполагает строгое соблюдение инструкции и установку автоматики, поэтому рекомендуется доверить его профессионалам. Тем же, кто решится сделать это своими руками, следует изучить в деталях инструкции и видео, отвечающие на вопрос как установить откатные ворота самому.

Как правило, установка откатных ворот производится в несколько этапов:

Проверка проема и ограждения на соответствие требованиям производителя ворот;
Подготовка проема к установке сдвижной створки;
Создание бетонного основания;
Установка самих ворот;
Обшивка полотнища створки;
Установка и настройка автоматики.

Рассмотрим процедуру монтажа откатных ворот более подробно.

Проверка ограждения и подготовка проема

Помимо наличия достаточного пространства для сдвигания полотна в сторону вся конструкция ограждения должна быть достаточно надежной, прочной и жесткой, чтобы выдержать ветровые нагрузки и вес от ворот. На выбор комплектующих влияют параметры проема и вес устанавливаемой конструкции.

Сдвигаемой створке не должны мешать деревья и прочая растительность, а также наличие неровностей грунта и нелинейность ограждения. Размер свободного пространства должен быть равен ширине проема вместе с консольной частью.

В рамках подготовительных работ выявляется тип грунта, что в свою очередь может повлиять на способ создания бетонной подушки под рельсу.

Создание бетонного основания

Процесс создания фундамента для откатных ворот состоит из нескольких этапов:

разметка грунта;
выемка грунта;
создание и установка закладного элемента;
заливка ямы бетоном.

Вдоль забора в сторону отката ворот отмеряют расстояние, равное длине бетонного основания. Обычно этот параметр равен половине ширины проезда. При этом ширина основания должна быть равна 400-500 мм. Если опоры ограждения не могут быть использованы для установки ворот, предусматривают яму для установки ответного столба, который должен не заужая прохода примыкать к ограждению. Для автоматизированных ворот также предусматривают возможность укладки кабеля между столбами непосредственно под проездом. Выемка грунта производится обычно на глубину от 1000 мм.

Изготовление и укладка закладного элемента, бетонирование

Для создания закладного элемента используют швеллер 20, длина которого соответствует яме под основание, а также арматуру диаметром 12 мм для создания решетки и соединения конструкции в единое целое. К швеллеру приваривают вертикально ориентированные куски арматуры длиной порядка 1 м и поперечные перемычки. Конструкция опускается в углубление под основание арматурой вниз так, чтобы швеллер своей боковой поверхностью прилегал к столбу ограждения и при этом располагался строго горизонтально по направлению движения створки. Важным является уровень расположения верхней кромки швеллера. От этого зависит наличие и величина зазора между нижней кромкой ворот и дорожным полотном. Если требуется установка дополнительных опорных столбов, они заглубляются и скрепляются с закладным элементом.

Заливка ямы бетоном

Процедура бетонирования проводится таким образом, чтобы поверхность закладного элемента, а именно швеллера, оставалась непокрытой. На высыхание фундамента под откатные ворота обычно отводят 6-7 дней в зависимости от погодных условий.

Установка самих ворот

Монтаж производится в несколько этапов:

определение и разметка траектории движения сдвижной створки;
подготовка роликовых тележек;
определение границ расположения роликовых опор;
сборка конструкции;
регулировка положения роликовых опор и щита;
установка концевого ролика, а также заглушки несущего профиля;
монтаж верхнего направляющего кронштейна;
монтаж ответного столба;
обшивка полотна ворот;
монтаж автоматики и ловителей;
отладка оборудования.

Схема установки откатных ворот предполагает установку роликовых тележек и определение нахождения роликовых опор. На этапе сборки конструкции роликовые тележки вставляют в профиль и смещают по направлению к центру. Ворота устанавливают на закладной элемент роликовыми опорами, располагая их строго вертикально и ориентируясь при этом на заранее установленную разметку.

Ответный столб создает плоскость для установки ловителей, а также позволяет закрыть технологический зазор. Его устанавливают вплотную и крепят к опорному столбу ограждения на другой стороне ворот от закладного элемента.

Обшивка полотна может быть выполнена с применением различных материалов, начиная от дерева, заканчивая демократичным профлистом. Способ обшивки во многом зависит от выбранного материала и дизайна конструкции в целом.

Уловители позволяют частично снять нагрузку с роликовых опор при закрытых воротах, а также удерживают полотнище створки от раскачивания при значительных ветровых нагрузках.

Установка и отладка работы автоматических систем управления воротами осуществляется строго по инструкции производителя.

Если у вас имеется собственный опыт установки откатных ворот, мы будем рады, если вы поделитесь им с нами в комментариях. Также вы можете задать вопросы специалистам и обсудить нюансы процесса монтажа.

Установка откатных ворот своими руками

Откатные, или сдвижные, ворота — удобное и эстетичное решение для заезда транспорта на частную территорию.

Они, как дверцы в купейном поезде, открываются вдоль забора, за счет чего значительно экономят пространство. Откатные ворота — слегка дорогое удовольствие, которое, тем не менее, остается сегодня весьма популярным.

В отличие от других систем, установка откатных ворот — достаточно сложный и длительный процесс, требующий определенных подготовительных работ. Монтаж такой системы должен производить человек, имеющий опыт в этом деле.

Несколько слов об устройстве откатных ворот

Установка откатной системы невозможна без покупки готового пакета для монтажа, который включает два ролика, несущую П-образную балку, именуемую несущим профилем, концевой ролик, ограничители, уловители, заглушки.

Наборы комплектующих выбирают в соответствии с весом будущей конструкции; существуют маленькие, средние и большие комплекты для монтажа откатных ворот консольного типа.

На рисунке 1 предоставлена схема откатных ворот и перечень их комплектующих.

Схема установки откатных ворот

Роликовые опоры (2 штуки) закрепляются на предварительно подготовленную швеллерную заготовку. П-образная балка прикручивается (или приваривается) снизу металлического каркаса так, чтобы роликовые тележки оказались внутри нее. Такого рода установка обеспечивает роликам минимальное загрязнение и длительный срок эксплуатации.

Роликовые опоры крепят к фундаменту посредством специальных пластин или болтов. Такое надежное крепление позволяет им выдержать нагрузку целой конструкции и при этом свободно перемещаться.

Подготовительный этап

Сборка и установка откатных ворот осуществляется в строгой последовательности. Работы начинаем с выкапывания траншеи под фундамент. Ее ширина должна составлять 40–50 см, глубина — от 1,7 до 3 м, в зависимости от степени промерзания грунта в определенной местности. При этом длина будущего бетонного основания равняется половине ширины проезда.

Далее создаем арматурный каркас. Для этого берем швеллер №18 и арматуру диаметром 12 мм (d12), свариваем детали между собой в соответствии с рисунком 2. Швеллер необходим для того, чтобы добавить конструкции прочности и обеспечить долговечность: низколегированная сталь, из которой сегодня производят швеллера, выдерживает воздействия низких и высоких температур и практически не ржавеет. Длина швеллерной заготовки равняется половине ширины проема. Вертикальные арматурные стержни должны уходить в грунт ниже уровня его промерзания.

Арматурный каркас откатных ворот

Дно предварительно выкопанной траншеи засыпаем песком, тщательно утрамбовываем. Затем опускаем в нее арматурный каркас (рис. 3). С помощью строительного уровня проверяем горизонтальность размещения каркаса; ось швеллера должна располагаться строго параллельно линии забора.

Установка швеллера для ворот

Если желаете установить автоматическое управление откатными воротами, необходимо заложить провода, спрятав их в гофрированные трубки. В зависимости от предполагаемого размещения электропривода, пучок проводов может выходить в любом месте фундамента; наиболее правильно это делать посередине.

После установки швеллерной заготовки заливаем фундамент. Для приготовления бетонного раствора понадобится около 5 мешков цемента, 0,3 куба щебня и 0,5 куба песка. В течение последующих 5–7 дней фундамент будет подсыхать, одновременно набирая прочность.

Обобщенная схема подготовительного этапа предоставлена ниже (рис. 4).

Схема подготовки для установки ворот

Руководство по установке откатных ворот

Через 5–10 дней после заливки фундамента можно приступать непосредственно к установке откатной воротной системы. Инструкция по установке предлагает разделить процесс монтажа на несколько этапов:

Натягиваем шнур вдоль проема для ворот на высоте 20 см от дороги и на расстоянии 3 см от ответного столба. Ориентируясь на этот шнур, мы сможем выровнять положение несущей балки. Вставляем роликовые опоры в балку в необходимой последовательности, после чего смещаем их к центру ворот. Створку вместе с роликовыми тележками, вставленными в несущий профиль (балку), ставим на швеллерную заготовку. Первую и вторую роликовую опоры располагаем в размеченных местах. Ворота выравниваем таким образом, чтобы они расположились параллельно натянутому предварительно шнуру.

Установка роликовой тележки

Привариваем к швеллеру регулировочную площадку, отвечающую за вторую роликовую опору. Выкатываем ворота до самого конца и проверяем правильность (горизонтальность) их положения. Если все нормально, привариваем регулировочную площадку первой опоры.

Снимаем полотно и роликовые опоры из регулировочных площадок. Привариваем последние к закладному элементу. Обратно закрепляем роликовые опоры на свои площадки; задвигаем полотно откатных ворот.

Обязательно закрываем ворота, еще раз регулируем горизонтальное положение несущей балки. С этой целью гаечным ключом поднимаем или опускаем роликовые площадки.

Для этого правильно устанавливаем положение роликовых тележек, находящихся внутри несущей балки. Берем гаечный ключ, слегка ослабеваем те верхние гайки, которые крепят роликовые опоры и регулировочные площадки. Несколько раз закрываем и открываем ворота. Во время таких действий роликовые опоры внутри несущей балки установятся в правильном положении. После того как ворота начнут перемещаться легко и свободно, плотно затягиваем верхние гайки.

Концевой ролик устанавливаем на лицевой стороне ворот внутри П-образного профиля. Фиксируем ролик болтами. Заглушку (которая вместе с концевым роликом идет в комплекте с откатными воротами) устанавливаем на тыльной стороне полотна. Эта деталь защищает их от заклинивания путем предотвращения попадания снега в профиль.

Крепление верхнего направляющего кронштейна

Далее устанавливаем верхний направляющий кронштейн (рис. 6). Для этого ослабляем крепление его роликов и размещаем деталь под полотном таким образом, чтобы ролики соприкасались с верхней кромкой полотна, а та часть кронштейна, которая предусмотрена для крепежа, направлялась в сторону опорного столба. Прижимаем кронштейн к столбу и фиксируем его крепежными деталями.

Обшиваем ворота профнастилом

Нарезаем полоски профилированного листа в соответствии с нужным размером. Устанавливаем профнастил, начиная от передней кромки воротной системы. Крепим нарезки с помощью саморезов или заклепок. Накладываем листы обшивки друг на друга.

Предназначение нижнего уловителя — частичное снятие нагрузки с роликовых тележек при закрытом положении ворот; верхний уловитель держит закрытое полотно от раскачивания в период воздействия парусных нагрузок. Для определения положения нижнего уловителя полностью закрываем ворота и совмещаем его с концевым роликом. Верхний уловитель размещается так, чтобы в закрытом положении ворот его скобы касались защитных уголков.

Последний этап для тех хозяев, которые желают, чтобы ворота открывались автоматически путем нажатия на одну кнопочку. Перемещаются откатные ворота в таком случае по зубчатым рейкам, которые можно найти в любом строительном магазине в комплекте с крепежными инструментами. Рейки устанавливаются на несущем профиле. Кроме реек, следует приобрести электропривод, лампу-маячок, пульт и ключ, установка которых проводится в соответствии с инструкциями и схемами, прилагаемыми к данному оборудованию.

Общая схема откатных ворот отображена ниже (рис. 8).

Полная схема откатных ворот с электроприводом

Установка откатных ворот — задание трудновыполнимое, но реальное.

Для того чтобы самому установить ворота, потребуется определенные практические и теоретические знания, физическая сила и, естественно, сами откатные ворота со всеми комплектующими. При условии правильной установки откатная система прослужит не один десяток лет.

Установка откатных ворот: схема и монтаж — Мастремонт.ру

Ворота консольного типа, открывающиеся путем движения направляющей по роликовым опорам в сторону от проема, называют по-разному: откатные ворота, сдвижные ворота, консольные откатные ворота. Статья пригодится тем, кто интересуется как сделать откатные ворота своими руками и содержит инструкцию по монтажу откатных ворот. Ниже приведены схема откатных ворот, чертежи откатных ворот, рекомендации по подготовке проема, схема фундамента откатных ворот, рекомендации по монтажу откатных ворот.

Устройство откатных ворот

Схема откатных ворот

Направляющая балка
Опора роликовая (тележка)
Ролик концевой съёмный
Ловитель нижний
Ловитель верхний
Верхний фиксатор с роликами (кронштейн)
Подставка

На фундаменте для сдвижных (откатных) ворот установлены две несущие роликовые опоры. К нижнему краю полотна для откатных ворот приварена направляющая балка. Опоры воспринимают основную нагрузку от ворот и обеспечивают перемещение створки. Опоры монтируются на подставки либо при помощи закладных болтов.

В консольной части ворота устанавливаются на несущих роликовых опорах. Ролики опор находятся внутри несущей балки. Откатные ворота такой конструкции легко открывать вручную, она обеспечивает надежную работу привода в зимнее время.

Необходимое условие при изготовлении сдвижных ворот

Створка ворот должна быть жёсткой для того, чтобы выдерживать весовые и ветровые нагрузки. Полотно не должно изгибаться под собственным весом. Направляющая приваривается к жёсткой створке.

Чертежи откатных ворот

Для изготовления внешней рамы ворот используется профильная труба 60х40х2 мм, обрешетка изготавливается из трубы 20х20х1,5 мм. Чертеж рамы ворот для проема шириной 3 метра приведен ниже:

К готовой конструкции рамы ворот приваривается направляющая (на чертеже представлена направляющая «ЭКО» от РОЛТЭК)

Выбор комплектующих

Тип комплектующих для откатных металлических ворот подбирается исходя из общего веса устанавливаемых ворот, ширины перекрываемого проема и высоты плотна ворот. Основным элементом конструкции откатных ворот, определяющим работоспособность и долговечность является направляющая. Рекомендуем использовать комплектующие для ворот Ролтэк.

Изготовление и монтаж

Изготовить откатные самонесущие ворота своими руками и осуществить монтаж откатных ворот можно, зная некоторые особенности монтажа и конструкции откатных ворот. Полотно откатных ворот движется вдоль забора со стороны участка (дома). Поэтому необходимо предусмотреть место, куда будет откатываться полотно ворот.

На схеме — вариант с правой стороной отката ворот. Ворота движутся вдоль забора изнутри территории, поэтому надо предусмотреть, чтобы их движению не было помех. Расстояние, куда будут откатываться ворота должно быть больше ширины проема ворот на размер консольной части (часть, которая не закрывает проем и служит противовесом).

Длинна консольной части – это, примерно, 1/2 ширины проема. Соответственно участок, необходимый для движения ворот, в длину должен быть не менее, чем ширина проема *1,5 а в ширину, обычно, достаточно 400 мм. Если проем соответствует требованиям, то Вы можете установить откатные ворота.

Для монтажа откатных ворот своими руками потребуется:

Заложить фундамент: разметить яму и вынуть грунт, изготовить и установить закладной элемент, залить яму бетоном
Если ворота будут автоматизированы, сделать разводку кабелей
Установить ворота и ответный столб
Установить автоматику для откатных ворот

Изготовление бетонного основания

Разметка ямы под фундамент для откатных ворот

В стороне отката ворот, начиная от края проема, вдоль забора отложите расстояние равное половине ширины проезда (это размер бетонного основания в длину). Отступите от плоскости забора примерно 500 мм в глубину территории, по всей длине этого отрезка, и Вы получите периметр ямы, необходимой для изготовления фундамента откатных ворот.

Если столбы забора не могут быть использованы в качестве опорных для откатных ворот – надо с противоположной стороны проема, напротив ямы под бетонное основание, разметить яму под ответный столб. Яма должна быть расположена таким образом, чтобы установленный в ней столб мог примыкать к линии забора изнутри, не заужая проем.

Если ворота будут автоматизироваться, то нужно предусмотреть возможность прокладки кабеля под проезжей частью между столбами. Для этих целей используйте металлическую или пластиковую трубу с внутренним диаметром не менее 25 мм.

Выемка грунта

Грунт вынимается на глубину, превышающую глубину промерзания, не менее 200 мм. Для Подмосковья глубина промерзания – 1,5 м., соответственно глубина ямы под фундамент – не менее 1,7м.

Изготовление закладного элемента

Для изготовления закладного элемента Вам потребуется швеллер 16, длинной равный длине ямы под бетонное основание, и арматура d 12 для связей и арматурной решетки. Сначала к заготовке из швеллера привариваем отрезки арматуры или уголки, в длину приблизительно по 1500 мм.

Далее привариваем поперечные связи из той же арматуры.

Установка закладного элемента в готовую яму

Получившуюся конструкцию опускаем в яму арматурой вниз и фиксируем так, чтобы боковая поверхность швеллера вплотную прилегала к имеющемуся столбу забора. Тело швеллера должно располагаться строго горизонтально (используйте уровень) и параллельно линии движения ворот.

Особое внимание стоит обратить на уровень расположения верхней плоскости закладного элемента относительно уровня дорожного покрытия в проеме ворот. От того, на каком уровне, по высоте будет установлен закладной элемент, зависит зазор от дорожного полотна до нижней кромки ворот.

Если закладной элемент установлен вровень с уровнем дорожного покрытия, то при использовании регулировочных площадок, минимальный зазор под воротами (расстояние от дорожного покрытия до нижней кромки полотна ворот) составит 100-110 мм. Увеличить зазор на несколько сантиметров при помощи регулировочных площадок возможно, а уменьшить зазор уже не получится (при условии сохранения технологичности крепления опорных роликов).

В случае если стандартный зазор в 70-100 мм Вас не устраивает, устанавливать закладной элемент необходимо по уровню ниже проезжей части на желаемое расстояние.

Отдельно хочется остановиться на случаях, когда столбы забора нельзя использовать, как опорные для откатных ворот или же когда верхняя кромка ворот декорируется «короной» или пиками, а так же на случаях, когда есть необходимость установки двух опорных столбов.

Два опорных столба рекомендуется устанавливать на глухие откатные ворота, перекрывающие проем более 4500 мм, для увеличения стабильности полотна откатных ворот при парусных нагрузках, в период открывания-закрывания.

Необходимо подготовить один или два опорных столба, в зависимости от случая, который соответствует ситуации (слабые столбы или широкие ворота). Размер столбов должен быть на 50 мм больше высоты от фундаментного основания до верхней кромки ворот. Готовые столбы (или столб) устанавливают в яму и связывают с закладным элементом так, как показано на рисунке.

Закладная деталь для откатных ворот с двумя опорными столбами.

Заливка ямы бетоном

После того как Вы установили закладной элемент, необходимо залить яму бетоном. Уровень бетона в яме не должен покрывать поверхность закладного элемента. После того, как Вы залили закладные бетоном, необходимо дать время бетону застыть, не менее 6 суток.

Установка ворот

Определите и обозначьте линию движения ворот

Натяните шнурку вдоль проема, обозначив всю линию движения полотна ворот. При этом расстояние от ответного столба до шнура должно быть 20-30 мм. Шнур, лучше всего расположить на высоте 150-200 мм. Это будет касательная линия к внешнему краю несущего профиля.

Подготовка роликовых тележек к монтажу

Зафиксируйте регулировочные площадки на платформе роликовых опор, как показано на рисунке.

Определение границ положения роликовых опор

От края проема, по плоскости закладного элемента, отступите 150 мм и очертите линию. Это будет касательная переднего края первой роликовой опоры. Крайнее положение второй роликовой опоры определяется следующим образом: необходимо измерить общую длину ворот, включая консольную часть; вычесть из этого размера 100 мм; отложить получившийся отрезок, начиная от края ответного столба, через проем, на плоскости закладного элемента. Это будет касательная внешнего края второй роликовой опоры.

Сборка

Подготовленные к монтажу роликовые тележки последовательно вставьте внутрь несущего профиля. Сместите их к центру ворот. Поставьте ворота вертикально, роликовыми опорами на закладной элемент. Установите первую и вторую опоры вплотную к соответствующим касательным, а ворота, параллельно и вплотную к шнурке.

Регулировка горизонтального положения щита и положения роликовых опор

Прихватите сваркой регулировочные площадки второй роликовой опоры. Затем выкатите ворота в проем до конца и сделайте, если потребуется, окончательные регулировки горизонтального положения ворот. После этого необходимо прихватить регулировочные площадки первой роликовой опоры.

Снимаем полотно откатных ворот с роликовых опор.
Снимаем роликовые опоры с регулировочных площадок.
Обвариваем, по контуру, регулировочные площадки, приваривая их к закладному элементу.
Крепим роликовые опоры на регулировочные площадки.
Задвигаем полотно откатных ворот на роликовые опоры.
Устанавливаем ворота в закрытом положении.
Установите уровень на плоскость несущего профиля, и при помощи гаечного ключа выставьте полотно откатных ворот в горизонт, используя регулировочные площадки (поднимая или опуская, друг относительно друга, роликовые тележки на шпильках регулировочных площадок).

*Горизонтальное положение откатных ворот выставляется только для закрытого состояния ворот.

Регулировка положения роликовых опор внутри несущего профиля

Ослабьте крепления роликовых опор к регулировочным площадкам (только верхние гайки) и откатайте ворота в диапазоне, от крайнего закрытого до крайнего открытого положения. Это делается для того, чтобы роликовые опоры заняли правильное положение внутри несущего профиля. Убедившись в том, что ворота катаются легко, затяните крепления роликовых опор.

После этого проверьте, нет ли каких нежелательных изменений в качестве качения ворот. Если после протяжки полотно откатных ворот стало двигаться хуже, обязательно прослабьте крепеж и устраните возможные перекосы роликовых опор на крепеже. *Особое внимание нужно обратить на плоскость, поперечную движению ворот.

Установка концевого ролика и заглушки несущего профиля

Вставьте концевой ролик внутрь несущего профиля, со стороны передней кромки полотна ворот, и затяните крепежные болты. И поставьте точку сварки между крышкой концевого ролика и несущим профилем. Сварка необходима потому, что при ручном использовании откатных ворот концевой ролик зачастую является концевым упором. А, учитывая инерцию полотна ворот, болтовое соединение не удержит концевой ролик на месте.

С тыльной стороны ворот необходимо установить на место и приварить заглушку несущего профиля. Заглушка поставляется в комплекте с воротами. Устанавливать заглушку необходимо для того, чтобы зимою, в процессе открывания ворот, снег не набивался внутрь несущего профиля. Поскольку если таковое произойдет, то в момент закрывания укатанный роликами снег может заклинить ворота.

Установка верхнего направляющего кронштейна

Ослабляем крепеж роликов направляющего кронштейна. Устанавливаем его над полотном ворот так, чтобы ролики обхватывали верхнюю кромку полотна, а сторона направляющего кронштейна с отверстиями для крепежа должна быть направлена в сторону опорного столба. Прижмите кронштейн к опорному столбу. Закрепите кронштейн на опорном столбе. С помощью уровня установите полотно ворот в вертикальное положение и зафиксируйте его роликами направляющего кронштейна.

Обшивка полотна ворот

Если откатные ворота с обшивкой, то следующим шагом будет монтаж профлиста на раму. Лист можно заказать нарезанным в размер по высоте и ширине. Монтаж листов нужно начинать от передней кромки ворот. Лист вкладывается внутрь периметра рамы и крепится на обрешетку ворот саморезами по металлу или клепается. Второе предпочтительнее.

После того, как первый лист закреплен, устанавливаем второй лист внакладку на первый на одну волну и крепим его. Продолжаем укладку и монтаж листов последовательно до заполнения полотна. Если последний лист не укладывается в периметр, то его подрезают в размерю

Монтаж верхнего и нижнего уловителей

Нижний уловитель предназначен для частичного снятия нагрузки с роликовых опор в момент, когда ворота находятся в закрытом состоянии. Его монтаж производится только при полностью нагруженных воротах. Для определения положения нижнего уловителя закройте ворота и подведите его снизу под концевой ролик до плотного касания. Опорная плоскость уловителя не должна быть выше положения концевого ролика.

Верхний уловитель предназначен для удержания полотна ворот от раскачивания при парусных нагрузках в закрытом положении. Монтаж верхнего уловителя производится на уровне защитных уголков установленных на передней кромке полотна, таким образом, чтобы в закрытом положении эти уголки касались скоб верхнего уловителя.

Монтаж автоматики

Для того, чтобы электропривод мог перемещеть створку откатных ворот к ней крепится зубчатая рейка. Эта деталь универсальна и подходит к электроприводам для ворот любого производителя. Рейка продается кусками по 1 метру в комплекте с крепежом.

Смотрите также

Автоматика на распашные ворота наружу
Виды забора для частного дома
Перила металлические для крыльца
Забор из сетки разборный
Ворота автоматические подъемные
Установить магнитный замок на входную дверь
Приспособления для копки земли
Столб на участке
Ворота для забора из профнастила своими руками
Ворота для забора из профнастила
Нормы постройки дома от забора соседей

Откатные ворота своими руками 👉 материалы и комплектующие

Комментариев 0 Ворота

Установка откатных ворот, сложная работа, требующая владений определенными навыками. От степени профессионализма, будет определяться итог выполненных работ. Чтобы иметь общее представление о самостоятельной сборке, предлагается рассмотреть статью о принципе установки откатных ворот своими руками от А до Я.

Самостоятельная сборка

Элементы и комплектующие откатных ворот

Основную часть конструкции представляет створка откатных ворот. Нижняя часть оснащается роликовым механизмом, за счет которого происходит открытие и закрытие ворот. Движение осуществляется по забетонированным рельсовым швеллерам. Чтобы во время движения створку не перекашивало, в верхней части устанавливаются дополнительные ролики. Так как на них ложится меньшая нагрузка, то нет необходимости в установке мощных элементов.

Для снятия нагрузки с рамы в закрытом положении и для надежной фиксации, в нижней части створки установлен улавливатель, который при закрытии фиксируется концевым роликом. Аналогичный механизм фиксации устанавливается в верхней части.

Также на откатных воротах и заборе, устанавливаются дополнительные элементы – фурнитура. Приобретайте комплектующие только известных и проверенных производителей. Высокая стоимость продукции не свидетельствует о качестве фурнитуры.

Преимущества и недостатки

Рассматривая преимущества откатных конструкций, необходимо выделить следующие моменты:

Оптимизация пространства. В отличие от распашных ворот, во время открытия и закрытия, передняя и задняя часть подъездного пути к загородному дому, остается свободной.
Беспрепятственное открытие в заснеженные зимы. Особенно это актуально для регионов с суровым климатом, где снег является нормой.
Удобство открытия. Правильно установленный и качественный механизм, сделает передвижение плавным и не затруднительным.
Широкий выбор декора. Обшивка откатной конструкции, может быть произведена практически из любого материала, отвечающего требованиям прочности и надежности.

Недостатки конструкции:

Высокая стоимость. Готовая конструкция стоит очень дорого.
Необходимо бетонирование основания. Для надежного удержания, требуется заливка фундамента.
Постоянный осмотр и ремонт подвижных частей механизма. Особенно это касается времени, когда на дворе идет снег или дождь.

Материал

Распространенными материалами при изготовлении откатных ворот служат металл и древесина. Каждый материал обладает своими преимуществами и недостатками.

Достоинства откатных конструкций из металлического профлиста:

Уровня прочности достаточно для сборки конструкции.
Устойчивость к механическим повреждениям.
Доступная цена.
Простая сборка. Собрать конструкцию можно самостоятельно.
Устойчивость к образованию коррозии. Профлисты имеют специальное покрытию, препятствующее образованию ржавчины.
Разнообразный выбор цветов. Можно выбирать под общее ландшафтное оформление.
Долгий срок службы. Профилированный лист имеет срок службы до 20 лет и более.

Преимущества деревянных откатных сооружений:

Доступность материала для строительства ворот.
Для сборки понадобится минимальное количество инструмента.
Дерево, как отделочный материал, поддается различным видам отделки резке, резьбе и прочим действиям.
Подходят, если частный дом выполнен из деревянного сруба или бруса.
Практичные и имеют привлекательный вид

Деревянная обшивка

Недостатки:

Непродолжительный период эксплуатации.
Недостаточный уровень прочности.
При столкновении с открытым огнем, склонны к быстрому возгоранию.
Не способны обеспечить должный уровень безопасности.

Декор

Голый каркас откатных ворот, практически никогда не используется – поверх основания проводится декорирование различными декоративными элементами. Исключения составляют ворота из профнастила.

В зависимости от выбранного исходного материала для строительства откатной конструкции, декорирование может проводится при помощи следующих элементов:

Металлические рамы украшаются кованными узорами, уголками и габаритными рисунками.
Вертикально располагают металлические винтовые пруты с фигурными наконечниками.
Деревянные ворота могут собираться из отдельных планок.
На массиве вырезаются узоры и орнаменты. Совместно с полотном створки декорируются столбы.

План работы на примере металлических откатных ворот

Перед началом работ, подготовьте набор необходимого инструмента:

Для рытья траншеи потребуется лопата.
Сварочный аппарат выполнит работы по сборке конструкции.
Нарезка металла проводится болгаркой.
Для регулировки расположения створки используется пузырьковый уровень.
Дрель необходима для производства отверстий и вкручивания саморезов.
Замеры снимаются при помощи рулетки.

Для установки откатных ворот, необходимо следовать плану:

Выкопайте траншею.
Залейте бетонное основание. Закрепите стойки и направляющие.
При автоматическом передвижении, прокладывается электропроводка.
Установите роликовый механизм.
Посадите створки на прокат и закрепите к механизму.
Установите фурнитуру.
Отрегулируйте ход.
Подключите автоматический ход.

Рытье траншеи и подготовка фундамента

Как и все работы, установка работ начинается с подготовительных этапов. На данный момент – это планировка траншеи под заливку фундамента.

Четкое следование предложенному плану, поможет облегчить выполнение задачи:

Определите расстояние проема для откатных ворот. Разделив на два, получаем длину фундамента, расположенного в задней части по направлению движения створки.

Важно! Расстояние равное половине проезда, определяет хвост фундамента, расположенного по пути открытия ворот. Таким образом, заливка фундамента производится четко по пути передвижения створки с небольшим напуском на столбы.

Чтобы определить ширину фундамента, необходимо замерить данный параметр на створке, умножить на 1.5 и прибавить ширину рамы. 20 х 1.5 + 20 = 50 см.
Для определения глубины фундамента, нужно знать уровень промерзания грунта в регионе, где проводятся работы. На территории РФ эти показатели примерно равны от 0.5 до 1.5 метров. Если нет возможности узнать территориальные особенности грунта или существуют сомнения, то можно остановиться на золотой середине – 1 метр.

После определения необходимых параметров переходят к рытью траншеи.

Траншея

Подготавливаем закладной элемент

Для закладного элемента понадобится:

Швеллер – ширина 20см.
Арматура – диаметр 12-15 см.
Сварочный аппарат.

Процесс сборки:

Обрезаем швеллер необходимой длины.
Ориентируясь на глубину траншеи плюс 10-15 см нарезаем прутья арматуры. Необходимо сформировать столбчатый каркас.
По краям швеллера приваривается по 4 прута. В итоге должна получится П-образная конструкция.
Производим обвязку арматуры поперечными прутьями.
Для создания ребра жесткости, рекомендуется вдоль швеллера пустить еще две арматуры и произвести их обвязку.

Далее идет процесс монтажа закладного элемента:

На дно ямы засыпается песчаная подушка.
Устанавливается закладная армированными прутьями вниз. Слегка притопить на 10-15 см.
Удостовериться в ровности устанавливаемого элемента по уровню.

Закладная

Важно! Незначительный перекос приведет к затруднительному передвижению створок.

Проводка электричества

При установке автоматических ворот, прокладка проводки являются обязательным этапом. Прокладка осуществляется до заливки фундамента в гофрированный кабель-канал. Заранее определите участок крепления автоматического привода, и ведите провода в этом направлении. Свободные концы, должны возвышаться на 1.5 метра выше фундамента.

Заливка фундамента

После того, как закладные установлены и проложена проводка, переходим к заливке бетонной смеси. Для самостоятельного замешивания раствора необходимо соблюдать следующие пропорции: 1 кг цемента; 3 кг песка; 5 кг щебня.

Как только раствор будет подготовлен, не выжидая пока он начнет схватываться, переходим к заливке фундамента. Бетонирование производится до тех пор, пока смесь не коснется швеллера. Сушка бетонного основания длится на протяжении 5 дней, после чего можно переходить к дальнейшим работам.

Сборка воротного полотна

Для успешной сборки металлической створки необходимо уметь работать сварочным аппаратом и иметь подготовленный чертеж.

Остальные действия сводятся к выполнению нескольких этапов:

Нарезаем отдельные элементы конструкции болгаркой.
Выбрав ровную площадку, выкладываем конструкцию сверяясь с рисунком на чертеже.
Прихватываем все соединения. Переворачиваем и повторяем действия. Обвариваем конструкцию.

Сварочные работы

Молотком сбиваем окалины.
Болгаркой зачищаем швы.
Наносим слой грунтовки и окрашиваем в 2-3 слоя.
После полного высыхания каркаса, проводится обшивка отделочным материалом.

Внимание! При сборке каркаса внимательно проверяйте диагонали и угловое соотношение. Перекосы не допустимы в рамной конструкции.

Монтаж роликовых тележек к швеллеру

Требование, предъявляемое к роликовым тележкам – способность выдерживать нагрузки от воротного полотна.

Установка роликовой тележки:

Пластина удерживающая роликовый механизм приваривается к швеллеру.
Отступ от края составляет до 10 см.
Тележки с роликами фиксируются при помощи резьбовых соединений – болтов и гаек.

После переходят к установке ворот и регулировке хода. При отладке регулируют положение роликовой тележки за счет изменения высоты расположения.

Установка верхнего фиксатора

Фиксатор – элемент конструкции, удерживающий створки ворот во время движения от съезда в сторону.

Чтобы установить фиксатор, потребуется:

Отметьте точками места для отверстий на опорном столбе.
Установите кронштейн сверху столба.
Фиксация производится анкерными болтами диаметром 10 мм.

После установки фиксатора убедитесь в правильности монтажа. Для этого нужно проверить плавность хождения ворот.

Детальная схема расположения комплектующих

Концевой ролик и заглушки

Установка:

В нижней части створки ворот находим направляющую планку.
В торцевой части устанавливаем концевой ролик, вставляя внутрь и закрепляя болтами.
На противоположной стороне устанавливаем заглушку.

Система снимает часть нагрузки на опоры. Не забывайте с торцов устанавливать заглушки, чтобы предотвратить образование ржавчины изнутри металлических направляющих.

Крепление верхнего и нижнего уловителя

Установите створку в крайне закрытое положение, после чего можете переходить монтажу уловителей:

Наносим на столб метку крайнего положения рамы.
В верхней и нижней частях устанавливаем закладные.
На них необходимо установить уловители.
Проверьте качество выполненных работ.

Установка и подключение автоматики

Подключение автоматики проводится на заключительном этапе:

Собираем площадку для установки двигателя. Для этого используют трубы квадратного сечения. Поверх привариваем пластину и крепим к швеллеру.
Устанавливаем двигатель. Проводится регулировка при помощи крепежей.
На раму привариваются зубчатые направляющие. От качества их соединения с рамой зависит насколько бесшумным будет передвижение ворот.
Проводим регулировку привода. Все работы проводятся, руководствуясь инструкцией предложенной производителем.

Установка двигателя с комплектацией

Небольшое заключение

На этом установку откатной системы ворот можно считать оконченной. Ознакомившись с материалом не сложным будет понять, что с выполнением данной работы сможет справиться далеко не каждый, и если навык в данной специализации отсутствует, то лучше доверить это дело профессионалам.

Проголосовали более 410 раз, средняя оценка 4. 6

Пошаговая инструкция установки откатных ворот своими руками

На стеллажи в гараж

На гаражные ворота в Черкассах

На гаражные привода в Черкассах

На роллеты в Черкассах

На роллеты в Чернигове

На гаражные привода в Чернигове

На гаражные ворота в Чернигове

На роллеты в Черновцах

На гаражные привода в Черновцах

На гаражные ворота в Черновцах

На роллеты в Хмельницкому

На гаражные ворота в Хмельницкому

На гаражные привода в Хмельницкому

На гаражные ворота в Херсоне

На гаражные привода в Херсоне

На роллеты в Херсоне

На гаражные ворота в Ужгороде

На гаражные привода в Ужгороде

На роллеты в Ужгороде

На роллеты в Тернополе

На гаражные привода в Тернополе

На гаражные ворота в Тернополе

На гаражные ворота в Сумах

На гаражные привода в Сумах

На роллеты в Сумах

На гаражные ворота в Стрые

На гаражные привода в Стрые

На роллеты в Стрые

На роллеты в Сватово

На гаражные привода в Сватово

На гаражные ворота в Сватово

На гаражные ворота в Ровно

На гаражные привода в Ровно

На роллеты в Ровно

На гаражные ворота в Полтаве

На гаражные привода в Полтаве

На роллеты в Полтаве

На роллеты в Павлограде

На гаражные привода в Павлограде

На гаражные ворота в Павлограде

На гаражные ворота в Новоселице

На гаражные привода в Новоселице

На роллеты в Новоселице

На гаражные ворота в Николаеве

На гаражные привода в Николаеве

На роллеты в Николаеве

На гаражные ворота в Мариуполе

На гаражные привода в Мариуполе

На роллеты в Мариуполе

На гаражные ворота в Луцке

На гаражные привода в Луцке

На роллеты в Луцке

На роллеты в Кропивницком

На гаражные привода в Кропивницком

На гаражные ворота в Кропивницком

На гаражные ворота в Конотопе

На гаражные привода в Конотопе

На роллеты в Конотопе

На гаражные ворота в Краматорске

На гаражные привода в Краматорске

На роллеты в Краматорске

На гаражные ворота в Кременчуге

На гаражные привода в Кременчуге

На роллеты в Кременчуге

На роллеты в Ивано-Франковске

На гаражные привода в Ивано-Франковске

На гаражные ворота в Ивано-Франковске

На гаражные ворота в Закарпатье

На гаражные привода в Закарпатье

На роллеты в Закарпатье

На гаражные ворота в Житомире

На гаражные привода в Житомире

На роллеты в Житомире

На гаражные ворота в Дружковке

На гаражные привода в Дружковке

На роллеты в Дружковке

На гаражные привода в Волновахе

На гаражные ворота в Волновахе

На роллеты в Волновахе

На гаражные привода в Виннице

На гаражные ворота в Виннице

На роллеты в Виннице

На гаражные ворота в Белгород-Днестровске

На гаражные привода в Белгород-Днестровске

На роллеты в Белгород-Днестровске

На гаражные ворота в Бердянске

На гаражные привода в Бердянске

На роллеты в Бердянске

На роллеты в Бердичеве

На гаражные привода в Бердичеве

На гаражные ворота в Бердичеве

На роллеты в Кривом Роге

На гаражные привода в Кривом Роге

На гаражные ворота в Кривом Роге

На гаражные привода во Львове

На гаражные ворота во Львове

На роллеты во Львове

На гаражные ворота в Запорожье

На роллеты в Запорожье

На гаражные привода в Запорожье

На гаражные привода в Днепре

На роллеты в Днепре

На гаражные ворота в Днепре

На гаражные привода в Одессе

На откатные ворота в Одессе

На роллеты в Одессе

На гаражные ворота в Одессе

На гаражные ворота в Харькове

На гаражные привода в Харькове

На откатные ворота в Харькове

На роллеты в Харькове

На гаражные ворота

На роллеты

На роллетные ворота

Маркизы

На распашные ворота

На откатные ворота

На промышленные ворота

Двери для холодильной камеры

Жесткие маятниковые двери

Гибкие маятниковые двери ПВХ

На гибкие ленточные ПВХ

Расчет стоимости шлагбаума

На гаражные привода

На распашные привода

Откатные привода

Фурнитура

Стоимость паллетных стеллажей

На полочные стеллажи

Стоимость консольных стеллажей

Установка откатных ворот своими руками

Рис. 1 — Автоматические откатные ворота

Вы не знаете, какие ворота лучше всего выбрать? Для начала стоит разобраться в их разновидностях.

Существует три типа ворот: распашные, откаточные и подъёмные.

Подъёмные ворота чаще всего используются в гаражных помещениях, поэтому о них речь идти не будет. Остаются только распашные и откаточные ворота.

У каждых ворот свои преимущества. Распашные хороши тем, что они редко подводят в плане механики. То есть они работают достаточно хорошо и исправно. Однако распашные ворота не слишком надёжны в плане их крепости. Откаточные ворота, напротив, иногда отказывают в механике, но в плане надёжности они лучше всех. Некоторые их модели смогут выдержать даже крепкий и сильный удар автомобиля. Одним словом, выбор за потребителем.

В этой статье мы опишем пошаговую инструкцию по установке откаточных ворот.

Для начала необходимо купить комплектующие детали ворот: ролики, автоматический привод, два опорных столба и, собственно, сами ворота.
Следующим этапом монтирования откаточных ворот будет установка опорных столбов. Их необходимо устанавливать так, чтобы расстояние между ними соответствовало самим воротам. Например, если ворота в длину 3 метра, то и столбы должны стоять на расстоянии 3 метра друг от друга. Перед установкой столбов нужно вырыть яму типа траншеи в 1,5 метра в высоту, засыпать туда щебень и песок.
Далее, когда щебень и песок засыпан, то нужно залить немного раствора, чтобы был ровный фундамент. Одним словом, фундамент нужно делать такой, как для постройки домов. После того как фундамент построен, нужно установить сами столбы. Чтобы они стояли и не падали, их достаточно подпереть обычными брусками или досками.
После фиксации столбов теперь уже всю траншею заливаем бетоном и оставляем высыхать на сутки. После того как раствор высох, для надёжности необходимо скрепить столбы железной балкой. Балка просто приваривается к столбам.
Далее, после того как раствор высох, необходимо установить по одному ролику на каждом столбе. Обычно к роликам идут болты, соответствующие весу ворот и размерам роликов. Для того чтобы установить ролики, при помощи дрели делают по одному отверстию в каждом столбе и прикручивают ролики болтами и гайками. Прикручивать нужно плотно, чтоб ролики ни в коем случае не соскочили.
После того как ролики установлены, необходимо в фундамент вмонтировать привод. Привод устанавливается на специальную подставку, которая должна быть в его комплекте. Подставку так же, как и ролики, монтировать при помощи дрели.
В фундаменте просверливаем четыре отверстия и болтами прикручиваем подставку. После этого ставим на неё привод. На привод также необходимо накрутить шестеренку, по которой и будут ездить ворота. Учтите, что системную плату в привод сразу ставить не нужно. Плата ставится и подключается к приводу в последний момент.
После того как столбы стоят, ролики прикручены и стоит привод, необходимо подготовить под установку сами ворота. На нижнюю часть ворот нужно прикрепить зубчатую шпалу. Она также крепится на болты и гайки. Шпалу крепить в самом низу, чтоб она могла стать на шестеренку привода. Обычно поставщики ворот по просьбе заказчика могут прикрепить шпалу сами. Но это будет стоить дополнительных затрат.
Итак, когда шпала прикреплена, нужно установить ворота на саму шестеренку и ролики. При установке ворот обязательно нужно, чтобы было несколько человек! Ни в коем случае не устанавливайте ворота в одиночку или даже вдвоем – втроем. Минимум должно быть 4 человека. В случае если ворота тяжелые, то нужно также вызвать спецкран, которым и стоит устанавливать конструкцию.
Ставить ворота нужно сначала на ролики, а потом уже шпалу на шестеренку. Так нужно потому, что когда ворота станут на ролики, то их уже можно будет просто натолкнуть, и шпала сама станет на шестеренку. Также нужно внимательно следить за безопасностью. После того как ворота установлены, нужно их смазать. Смазать нужно всё: ролики, шпалу, шестеренку. Смазывать «литолом».
Далее, когда ворота стоят, необходимо установить и подключить сетевую плату. Для подключения питания к воротам также будет необходимо протянуть электрический кабель. При подключении платы к воротам нужно прочесть её инструкцию. Она должна быть в комплекте.
Сам кабель напряжения подключать к плате в последний момент, иначе может ударить током. После того как привод подключён, то нужно будет настроить пульт. При настройке пульта также следует читать инструкцию, потому что сетевые платы и настройки пультов к каждым воротам разные.

Вот и весь монтаж ворот.

Хочу также напомнить, что ворота бывают разного типа. Есть ворота сборные, когда решётки и каркас собираются вручную. Есть ворота уже готовые. Готовые ворота обычно надёжнее. Также для больше безопасности лучше всего подойдут сплошные ворота. То есть ворота, сделанные по типу «решётка», не очень надёжные.

Лучше всего брать более массивные и тяжёлые ворота. Хотя у тяжёлых ворот есть одна особенность: конструкции весом от 150 килограмм и выше зимой трудно открываются. Это происходит потому, что при сильном морозе металл покрывается лёгкой коркой льда или даже простым инеем. Поэтому лучше зимой перевести ворота в ручной режим, чтоб не сгорела плата.

Но этим стоит пожертвовать, так как лёгкие решетчатые ворота человек, даже не обладающий особой силой, может сорвать обычным строительным ломом. Опыт и статистика показывает, что это так. Поэтому если потребитель захочет поставить ворота легче 100 килограмм, то лучше тогда установить распашные ворота.

Удачного монтирования!

404 — СТРАНИЦА НЕ НАЙДЕНА

Почему я вижу эту страницу?

404 означает, что файл не найден. Если вы уже загрузили файл, имя может быть написано с ошибкой или файл находится в другой папке.

Другие возможные причины

Вы можете получить ошибку 404 для изображений, поскольку у вас включена защита от горячих ссылок, а домен отсутствует в списке авторизованных доменов.

Если вы перейдете по временному URL-адресу (http://ip/~username/) и получите эту ошибку, возможно, проблема связана с набором правил, хранящимся в файле . htaccess. Вы можете попробовать переименовать этот файл в .htaccess-backup и обновить сайт, чтобы посмотреть, решит ли это проблему.

Также возможно, что вы непреднамеренно удалили корневую папку документа или ваша учетная запись должна быть создана заново. В любом случае, пожалуйста, немедленно свяжитесь с вашим веб-хостингом.

Вы используете WordPress? См. Раздел об ошибках 404 после перехода по ссылке в WordPress.

Как найти правильное написание и папку

Отсутствующие или поврежденные файлы

Когда вы получаете ошибку 404, обязательно проверьте URL-адрес, который вы пытаетесь использовать в своем браузере. Это сообщает серверу, какой ресурс он должен использовать попытка запроса.

http://example.com/example/Example/help.html

В этом примере файл должен находиться в папке public_html/example/Example/

Обратите внимание, что CaSe важен в этом примере. На платформах с учетом регистра e xample и E xample не совпадают.

Для дополнительных доменов файл должен находиться в папке public_html/addondomain.com/example/Example/, а имена чувствительны к регистру.

Разбитое изображение

Если на вашем сайте отсутствует изображение, вы можете увидеть на своей странице поле с красным цветом X , где отсутствует изображение. Щелкните правой кнопкой мыши X и выберите «Свойства». Свойства сообщат вам путь и имя файла, который не может быть найден.

Это зависит от браузера. Если вы не видите на своей странице поле с красным X , попробуйте щелкнуть правой кнопкой мыши на странице, затем выберите «Просмотр информации о странице» и перейдите на вкладку «Мультимедиа».

http://example.com/cgi-sys/images/banner.PNG

В этом примере файл изображения должен находиться в папке public_html/cgi-sys/images/

Обратите внимание, что в этом примере важен CaSe . На платформах с учетом регистра PNG и png не совпадают.

404 Ошибки после перехода по ссылкам WordPress

При работе с WordPress часто могут возникать ошибки 404 Page Not Found, когда была активирована новая тема или когда были изменены правила перезаписи в файле .htaccess.

Когда вы сталкиваетесь с ошибкой 404 в WordPress, у вас есть два варианта ее исправления.

Вариант 1: Исправьте постоянные ссылки

Войдите в WordPress.
В меню навигации слева в WordPress нажмите Настройки > Постоянные ссылки (Обратите внимание на текущую настройку. Если вы используете пользовательскую структуру, скопируйте или сохраните ее где-нибудь.)
Выберите По умолчанию .
Нажмите Сохранить настройки .
Верните настройки к предыдущей конфигурации (до того, как вы выбрали «По умолчанию»). Верните пользовательскую структуру, если она у вас была.
Нажмите Сохранить настройки .

Во многих случаях это сбросит постоянные ссылки и устранит проблему. Если это не сработает, вам может потребоваться отредактировать файл .htaccess напрямую.

Вариант 2. Измените файл .htaccess

Добавьте следующий фрагмент кода 9index.php$ — [L]
RewriteCond %{REQUEST_FILENAME} !-f
RewriteCond %{REQUEST_FILENAME} !-d
RewriteRule . /index.php [L]

# Конец WordPress

Если ваш блог показывает неправильное доменное имя в ссылках, перенаправляет на другой сайт или отсутствуют изображения и стиль, все это обычно связано с одной и той же проблемой: в вашем блоге WordPress настроено неправильное доменное имя.

Как изменить файл .htaccess

Файл .htaccess содержит директивы (инструкции), которые сообщают серверу, как вести себя в определенных сценариях, и напрямую влияют на работу вашего веб-сайта.

Перенаправление и переписывание URL — это две очень распространенные директивы, находящиеся в файле . htaccess, и многие скрипты, такие как WordPress, Drupal, Joomla и Magento, добавляют директивы в .htaccess, чтобы эти скрипты могли работать.

Возможно, вам потребуется отредактировать файл .htaccess в какой-то момент по разным причинам. В этом разделе рассказывается, как редактировать файл в cPanel, но не о том, что нужно изменить. статьи и ресурсы для этой информации.)

Существует множество способов редактирования файла .htaccess

Отредактируйте файл на своем компьютере и загрузите его на сервер через FTP
Использовать режим редактирования программы FTP
Используйте SSH и текстовый редактор
Используйте файловый менеджер в cPanel

Самый простой способ отредактировать файл .htaccess для большинства людей — через диспетчер файлов в cPanel.

Как редактировать файлы .htaccess в файловом менеджере cPanel

Прежде чем что-либо делать, рекомендуется сделать резервную копию вашего веб-сайта, чтобы вы могли вернуться к предыдущей версии, если что-то пойдет не так.

Откройте файловый менеджер

Войдите в cPanel.
В разделе «Файлы» щелкните значок «Диспетчер файлов ».
Установите флажок для Корень документа для и выберите доменное имя, к которому вы хотите получить доступ, из раскрывающегося меню.
Убедитесь, что установлен флажок Показать скрытые файлы (точечные файлы) «.
Нажмите Перейти . Файловый менеджер откроется в новой вкладке или окне.
Найдите файл .htaccess в списке файлов. Возможно, вам придется прокрутить, чтобы найти его.

Для редактирования файла .htaccess

Щелкните правой кнопкой мыши файл .htaccess и выберите Редактировать код в меню. Кроме того, вы можете щелкнуть значок файла .htaccess, а затем Редактор кода Значок вверху страницы.
Может появиться диалоговое окно с вопросом о кодировании. Просто нажмите Изменить , чтобы продолжить. Редактор откроется в новом окне.
При необходимости отредактируйте файл.
Нажмите Сохранить изменения в правом верхнем углу, когда закончите. Изменения будут сохранены.
Протестируйте свой веб-сайт, чтобы убедиться, что ваши изменения были успешно сохранены. Если нет, исправьте ошибку или вернитесь к предыдущей версии, пока ваш сайт снова не заработает.
После завершения нажмите Закрыть , чтобы закрыть окно диспетчера файлов.

Въездные ворота, которые можно установить самостоятельно

Дом мастеров ворот
Ворота
- Индивидуальные ворота Сопутствующая информация
- Создайте свои ворота
  здесь Фотографии клиентов
  Галерея Ворот
- Почему алюминий?
- Готовые ворота
- Алюминиевые ворота
- Художественные ворота
- Кедровые ворота
- Лесные ворота
- Запасные ворота
- Качели-универсал
- Ворота готовы к отправке
- Рамы ворот
- 3 направляющих
- Звено цепи
- Дерево или винил
Механизм открывания ворот
- Механизм открывания ворот
- Одиночные качели
- Двойные качели
- Открыватели слайдов
- Один слайд
- Двойная направляющая
- Специальные устройства открывания ворот
- Распашные ворота
- Откатные ворота
- Узнать больше>
Аксессуары для открывалки
- Аксессуары Другое
- Датчики Разное
- Приемники
- Выходные жезлы
- Солнечная
- Безопасность
- Клавиатуры
- Замки
- Безопасность
- Освещение
- Защита от перенапряжения
- Другая безопасность
Домофоны и видеокоммутаторы
- Системы
- Проводной
- Беспроводной
- Телефон
- Видео
- Станции
- Мастер
- Ворота
- Аксессуары
- Домофон
- Аксессуары
Центр аксессуаров
- Стойки ворот
- Петли
- Подставки для клавиатуры
- Ручные замки и фурнитура
- Проводка
- Копья и колпачки
- Дизайнерские украшения
Центр DIY
- Часто задаваемые вопросы
- Гарантия
- Руководства по продуктам
- Солнечная информация
- Отзывы
- Фотографии установки клиента
- Карта сайта
Бесплатные планы ворот
Запчасти

Главный офис
9:00-17:00 EST M-Sat
(347)817-4656
1-800-537-4283
Отслеживание заказов, возвраты,
Счет. Дополнительные вопросы

Техническая поддержка и
Поддержка при установке
9:00-21:00 по восточному поясному времени
7 дней в неделю
1-800-537-4283

Ворота
Производственный отдел
9:00–17:00 по восточному поясному времени с понедельника по пятницу.
347-859-8650

Электронная почта
[email protected]

9:00–21:00 по восточноевропейскому времени, 7 дней в неделю 90 111 с максимальным временем отклика 4 часа,
ответ в нерабочее время на следующий день

Канал YouTube

Поддержка и
Информационные видео

Въездные ворота своими руками — экономичное решение

Въездные ворота — это специализация нашей компании, как и опыт работы своими руками. Если вы хотите придать своему дому более элегантный стиль или вам нужна повышенная безопасность, въездные ворота от GateCrafters.com помогут вам в этом. Однако стоимость найма подрядчика для выполнения установки часто может значительно перевешивать стоимость самих ворот. Таким образом, это может быть сложной задачей для домовладельцев, которые хотят добавить ворота на подъездную дорожку, придерживаясь бюджета.

К счастью, есть решение. GateCrafters.com предлагает широкий выбор высококачественных подъездных ворот, которые можно сделать своими руками по конкурентоспособным ценам и не требующих дополнительных затрат на установку. Все наши ворота производятся прямо здесь, в США, и представлены в самых разных цветах и стилях, поэтому вы практически наверняка найдете продукт, который прекрасно дополнит ваш дом. Кроме того, все наши ворота изготовлены из авиационного алюминия марки 6061-T6, что гарантирует, что ваши ворота сохранят новый вид на протяжении многих лет, практически не требуя ежегодного обслуживания.

Благодаря тому, что наши въездные ворота своими руками поставляются в готовом виде, их установка очень проста. Наши ворота поставляются со всей необходимой информацией для установки новичком (см. ниже коллекцию инструкций и видео, доступных для наших ворот различных стилей) и разработаны специально для простой установки; сделать процесс «сделай сам» максимально простым. Кроме того, на GateCrafters.com есть команда дружелюбных и знающих специалистов по обслуживанию, готовых 7 дней в неделю ответить на любые ваши вопросы и помочь вам быстро и правильно настроить новые ворота.

Итак, не платите непомерные суммы денег, чтобы подрядчик сделал то, что вы можете сделать сами. С помощью GateCrafters.com вы сможете правильно установить свои новые ворота в кратчайшие сроки за небольшую часть стоимости. Если вы хотите узнать больше о нашем ассортименте въездных ворот и механизмов открывания ворот, пожалуйста, позвоните или напишите нам сегодня.

Полузаказные въездные ворота

Двойные полузаказные въездные ворота

Консольные полузаказные откатные ворота

Распашные въездные ворота Estate

Рама ворот с 3 направляющими, одинарная и двойная створка

Рама ворот из дерева/винила

Рама ворот с цепным звеном

Ворота для лесного хозяйства

Trustpilot

GateCrafters.com, ведущий источник полузаказных ворот и открывателей ворот!

Раздвижные и распашные коммерческие ворота

Установка раздвижных и распашных коммерческих ворот в Нью-Хейвене, Фэрфилде, Стэмфорде и окрестностях, штат Коннектикут

Прочность и надежность: установка коммерческих ворот может сыграть важную роль в защите и повышении стоимости имущества. Коммерческий забор ничего не стоит без правильных ворот, и Orange Fence & Supply специализируется на установке и проектировании раздвижных и распашных коммерческих ворот для широкого спектра коммерческих приложений. Наши конструкции ворот варьируются от промышленных цепных звеньев с колючей проволокой для обеспечения высокой безопасности до декоративных алюминиевых ворот для жилых комплексов.
Позвоните нам по телефону 1-203-795-1321 или нажмите кнопку ниже, чтобы запросить консультацию по дизайну на месте и оценку вашего коммерческого проекта.

Мы предлагаем различные типы и варианты ворот
Звенья цепи и конструкции из оцинкованных труб
Декоративная сталь и алюминий для многоквартирных домов и коттеджных поселков
Корпус мусорного контейнера с виниловым покрытием
Варианты управления силовыми воротами
Клавиатура и другие системы доступа доступны
Приводы ворот для интенсивного движения
Получите необходимое решение всего за 4 простых шага!
Позвоните, чтобы запланировать необязательную инспекцию объекта и бесплатную оценку.
Выберите размер, стиль и варианты отделки для ваших раздвижных или распашных ворот.
Решите, как должны работать ваши ворота. Доступны ручной, клавиатурный и другие автоматизированные варианты.
Расслабься. Мы запланируем установку и завершим проект к вашему полному удовлетворению.

Мы предлагаем варианты установки коммерческих ворот, которые подходят для вашего участка и ситуации.
Раздвижные ворота часто используются везде, где требуется ограждение для обеспечения безопасности. Откатные ворота консольного типа обычно обеспечивают наиболее надежный, безопасный и компактный доступ к собственности. Если пространство ограничено, вместо него можно установить распашные ворота. Распашные ворота также популярны, когда в приоритете стиль и дизайн.
Несмотря на то, что мы предпочитаем проектировать и устанавливать ограждения и ворота вместе, мы также можем заниматься исключительно установкой коммерческих ворот. Мы предоставляем индивидуальные размеры и дизайн для всех замен ворот и новых установок.
Свяжитесь с Orange Fence & Supply сегодня, чтобы узнать обо всех ваших потребностях в коммерческих ограждениях. Мы с гордостью обслуживаем Нью-Хейвен, Стэмфорд, Фэрфилд и прилегающие районы по всему Коннектикуту.
Узнать цену? Получите бесплатную оценку без каких-либо обязательств.

Получите мою бесплатную оценку

Слова не могут описать, как я благодарен вам. Без ваших навыков и инструментов мы бы никогда не смогли построить стол для пикника. Даже без вашего конкретного списка конкретных поставок я бы потерялся. С вашей помощью и руководством я смог завершить свой проект Eagle Service.
— Himay D. of Orange, CT
Подробнее
С Брайаном приятно работать. Я позвонил, чтобы починить мой забор, и он остановился у дома, чтобы посмотреть. В итоге он решил проблему в тот же день! Я очень рекомендую Брайана и Orange Fence всем, кто ищет — выдающиеся профессионалы, с которыми приятно работать! Благодарю вас!
Эрин
Подробнее
Большое вам спасибо за то, что такие замечательные люди заботятся о наших оградах! От Вин, который помог нам выбрать правильный забор для наших активных собак, до Франсиско и Франсиско, которые сняли наш старый забор и установили новый с 3 воротами за один день! Они проделали потрясающую работу, и они были так вежливы. Все выслушали наши потребности и предложили нам множество вариантов на выбор. Нам нравится, как он выглядит, не слишком блестящий, высококачественная фурнитура проста в использовании, и, что самое приятное, собаки не могут прыгать или бегать под ним. Кроме того, здесь также больше конфиденциальности, но это не навязчиво, поэтому мы не выглядим так, как будто мы блокируем наших соседей. На самом деле, в тот же день, когда он был установлен, сосед высунул голову из-за забора и похвалил качество! Мы обязательно порекомендуем Orange Fence нашим друзьям и соседям.
— Aimee S. of Stratford, CT
Подробнее
Есть несколько компаний, которые выделяются и заслуживают того, чтобы их признали одними из лучших за их отличный сервис, их превосходные продукты и их качество работы, а также в моем мнение Orange Fence & Supply – одна из них. Я ценю, что все всегда были быстрыми, полезными и реагировали на мои вопросы и проблемы. Но не совсем поэтому я это пишу. Я не могу выразить, насколько я впечатлен двумя установщиками моего забора, Фрэнком и Франческо, которые проделали выдающуюся работу. Их установка была выполнена с опытом и тщательностью и была заметно лучше, чем любая из моих предыдущих установок заборов от других компаний. Я не могу отблагодарить вас достаточно.
— Барбара Т. из Мидлтауна, Коннектикут
Подробнее
Спасибо за прекрасное дополнение к нашему ландшафту. Дополнительным давлением на всех нас был дедлайн в Гарден Тауне, который вы все встретили с изяществом и успехом. Я не могу тебя отблагодарить! Забор эффектно дополняет дом и сад!! Это как сказочная рама для прекрасной картины — идеальный завершающий штрих.
— Адриенн С. из Сентербрук, Коннектикут
Подробнее
7 вопросов, которые следует задать при запуске проекта ворот на подъездной дорожке
Если вы хотите установить въездные ворота на своем участке, важно собрать всю необходимую информацию, чтобы убедиться, что они адаптированы к потребностям вашего дома. Когда вы сотрудничаете с Creative Door Services™, мы можем помочь вам ответить на эти семь вопросов, которые вы должны задать себе перед установкой ворот.
1. Какой ширины должны быть ворота?
Ширина большинства стандартных ворот составляет от 12 до 24 футов. Тем не менее, подъездные ворота к жилым домам обычно имеют ширину от девяти до 12 футов, но также могут быть больше или меньше, в зависимости от размера вашей собственности. Однако важно учитывать размер транспортных средств, которые будут проезжать. Кроме того, если ваша подъездная дорожка изогнута, вам могут потребоваться ворота большего размера, чтобы у транспортных средств было достаточно места для поворота при въезде и избежания столкновения с ними.
2. Какой высоты должны быть ворота?
Въездные ворота обычно имеют высоту от пяти до шести футов, но их можно сделать выше или ниже в зависимости от ваших потребностей. Просто имейте в виду, что в большинстве городов есть подзаконные акты о зонировании, которые накладывают ограничения на высоту заборов и ворот. Важно проконсультироваться с местным муниципалитетом, прежде чем выбирать ворота для своей собственности.
3. Какой требуется зазор снизу?
Вы должны оставить зазор не менее трех дюймов и не более шести дюймов под въездными воротами. Ворота, расположенные слишком высоко над землей, будут выглядеть как парящие, а те, что слишком близко к земле, будут больше похожи на забор, чем на ворота.
4. Что лучше: раздвижные или распашные ворота?
Распашные ворота, как правило, менее дорогие, чем раздвижные, и являются хорошим вариантом, если вы живете в районе с сильным снегопадом или имеете наклонную подъездную дорожку.
Раздвижные ворота, с другой стороны, идеально подходят для проездов с ограниченным пространством, поскольку они аккуратно убираются и не требуют свободного пространства для открывания. Однако лучше всего они работают в районах с мягкой погодой и на дорогах с ровной поверхностью.
Узнать больше: Разница между традиционными раздвижными воротами и консольными воротами
5.
Ворота должны быть ручными или автоматическими?
Ручные ворота управляются вручную и часто имеют защелки или навесные замки для защиты от нежелательного движения. Поскольку у них меньше механизмов и движущихся частей, ручные ворота, как правило, дешевле и проще в обслуживании, чем автоматические ворота, что делает их более экономичным вариантом.
Однако, если вам нужно максимальное удобство, вам подойдут автоматические ворота. Автоматические ворота оснащены электрическими приводами, которыми можно управлять с помощью систем контроля доступа, таких как пульты дистанционного управления и клавиатуры, поэтому вам не нужно выходить из автомобиля, чтобы получить доступ или покинуть свою собственность. Многие операторы также поставляются с резервной батареей, поэтому вам не нужно беспокоиться о блокировке в случае отключения электроэнергии.
6. Какой материал лучше всего подходит для ворот?
Дерево, сталь, кованое железо и алюминий являются наиболее распространенными материалами, используемыми для въездных ворот. Выбор лучшего материала ворот для вашей собственности будет во многом зависеть от климата, в котором вы живете. Например, сталь и кованое железо подвержены ржавчине. Следовательно, они могут быть не лучшим вариантом, если вы живете недалеко от побережья, так как соленый воздух, скорее всего, быстро разъедает на финише. Кроме того, деревянные ворота подходят для мягкого климата, но могут гнить и повреждаться вредителями при неправильном уходе. Наконец, алюминиевые ворота устойчивы к ржавчине и легки. Однако они не так долговечны, как другие металлы, и могут погнуться и повредиться в суровых климатических условиях.
Узнайте больше: Наш справочник по металлическим воротам
7. Насколько конфиденциальны должны быть ворота?
При выборе стиля ваших ворот важно определить, хотите ли вы, чтобы они обеспечивали конфиденциальность или просто служили для ограничения и контроля доступа в ваш дом. Например, если вы не беспокоитесь о посторонних взглядах, вы можете выбрать декоративные ворота с тонкими планками или стойками, которые обеспечивают полный обзор вашей собственности. Однако, если вы хотите полностью оградить свой двор от посторонних, более подходящими будут ворота из цельного дерева или металла.
Если вы подумываете об установке входных ворот на своей территории, команда Creative Door Services™ будет рада помочь вам разработать индивидуальное решение, отвечающее вашим конкретным потребностям и отражающее ваш уникальный стиль. После того, как вы выбрали свои ворота, наша команда позаботится об установке и обеспечит их функциональность и соответствие всем вашим требованиям безопасности.
Индивидуальные въездные ворота для жилых домов
Если вы готовы установить въездные ворота на своем участке, не ищите ничего, кроме Creative Door Services™. У нас есть ворота для жилых помещений от ведущих брендов, таких как Wayne Dalton, а также все детали, аксессуары и решения для контроля доступа, необходимые для автоматизации и защиты ваших ворот. Наша команда также оказывает квалифицированные услуги по установке, ремонту и техническому обслуживанию.
Чтобы узнать больше о наших продуктах и услугах или получить бесплатное предложение, свяжитесь с нами сегодня. У нас есть восемь мест, из которых мы рады служить вам. Вы можете найти нас в Келоуне, Британская Колумбия; Ванкувер, Британская Колумбия; Калгари, Альберта; Эдмонтон, Альберта; Форт МакМюррей, Альберта; Регина, Саскачеван; Саскатун, Саскачеван; и Виннипег, Манитоба.
процесс установки электрических ворот своими руками. Установка привода для откатных ворот своими руками
Откатные или откатные ворота представляют собой сложный механизм, но, тем не менее, благодаря своему удобству, они получили широкое распространение как на промышленных объектах, так и в частных хозяйствах. Есть много производителей, которые изготавливают готовые ворота и комплектующие к ним, квалифицированная рабочая сила быстро и грамотно установит, но тем, кто хочет сэкономить и использовать творческую энергию в деле, будет интересно установить откатные ворота своими руками. Более того, это вполне возможно.
Типы раздвижных ворот
Раздвижные ворота бывают разных конструкций, каждая из которых имеет свои преимущества и недостатки. Отметим их.
Ворота откатные подвесные
Эти ворота чаще всего использовались на въездах предприятий и других охраняемых территорий. На значительной высоте для возможности въезда грузового транспорта была смонтирована металлическая балка, а уже не с помощью роликовых тележек навешивалось дверное полотно.
Ворота подвесные — надежные, но материалоемкие
Данная конструкция достаточно надежна, и такие ворота, созданные более 50 лет назад, до сих пор работают, но сейчас их редко используют по двум причинам:
Верхняя балка еще ограничивает размеры проема ворот.
Такая конструкция очень материалоемка и то, что разрешалось во времена СССР при тогдашних ценах на металл, сейчас просто неприемлемо.
Раздвижные ворота
Это самая простая конструкция откатных ворот и теоретически самая надежная. Полотно ворот, стоя на роликах, едет по специальной направляющей, расположенной на поверхности. Ворота по-прежнему поддерживаются в одной верхней точке в том месте, откуда ворота выходят при открытии. Такие ворота лучше всего использовать там, где периодически и постоянно проводится уборка территории, что зачастую недостижимо в российских условиях. Обычный снегопад легко заблокирует работу таких ворот, и заставить их снова работать бывает очень сложно.
Существенным преимуществом таких ворот является то, что для того, чтобы их открыть, им необходимо пройти через ограждение ровно на ширину проема, а это в условиях недостатка места может быть определяющим фактором для принятия решения в в пользу такого дизайна.
Ворота консольные откатные
Ворота консольные откатные (раздвижные) были придуманы для того, чтобы ворота не имели ограничений по габаритам сверху и не было контакта с грунтовым рельсом. Это сложнейшая конструкция ворот, но эти «жертвы» абсолютно оправданы. Полотно таких ворот не имеет контакта с поверхностью, а подвешено на консольных роликовых блоках с помощью направляющей балки. Чаще всего такая балка и роликовые блоки располагаются в нижней части ворот.
Бывают случаи, когда направляющая балка и роликовые блоки могут располагаться посередине или даже сверху дверного полотна. Это может быть оправдано, когда консольные блоки можно навешивать на капитальную стену здания или имеются какие-либо строительные конструкции или сооружения, способные выдержать нагрузки от дверного полотна. В противном случае вам придется специально возводить несущую конструкцию для ворот, что далеко не всегда выгодно.

Именно поэтому в большинстве случаев используются консольные откатные ворота с нижним расположением несущей балки.
Ворота откатные цены
Ворота откатные
Описание конструкции и работы консольных ворот
Принципиальную схему откатных ворот с нижним расположением консоли можно увидеть на рисунке.

Полотно крепится на раме (1) из профильной металлической трубы. К раме, имеющей специальный профиль, приварена несущая балка (2), внутри которой плотно прилегают роликовые тележки (3). При этом балка может двигаться вместе с воротами влево — вправо вдоль кареток, обеспечивая открытие и закрытие ворот. Очевидно, что наибольшую нагрузку несут балка и роликовые каретки, особенно в момент их закрытия или полного открытия ворот. Для разгрузки ворот в полностью закрытом состоянии используется концевой разгрузочный ролик (4), который входит и упирается в нижний улавливатель (5). В другой части ворот для фиксации створки при полном открытии также может использоваться торцевой ролик со стопорным улавливателем, но на этой схеме он не виден.
Для того, чтобы ворота не имели бокового качения, имеется направляющая с роликами (7) и верхний улавливатель (6), фиксирующий створку в закрытом состоянии. Заглушки (8) служат для предотвращения попадания грязи и посторонних предметов внутрь балки. Вся конструкция ворот монтируется на трех основных силовых элементах: опорной стойке (9), контрстойке (10) и фундаменте для роликовых кареток (11). Если на участке уже есть достаточно прочные опоры для ворот (кирпичные, бетонные или металлические), то их можно использовать в качестве опорных и ответных столбов, а если нет, то их придется возводить отдельно от профильной металлической трубы. Фундамент под консоль в любом случае придется возводить отдельно.
В откатных воротах достаточно легко реализуется электропривод, который закрепляется между роликовыми каретками. Для приведения полотна в движение к его боковой поверхности крепится зубчатая рейка. Привод оснащен блоком управления, а также различными предохранительными устройствами.

Преимущества консольных откатных ворот
Консольные откатные ворота имеют ряд преимуществ:
Такие ворота не имеют открывающихся дверей и поэтому не уменьшают полезную площадь территории, а если ворота при случайном открывании нет опасности повредить стоящий перед ними автомобиль.
Проем ворот не имеет ограничений по габаритам снизу и сверху.
Обильные не нарушают работу консольных ворот, так как полотно подвешивается на расстоянии около 10 см от земли.
Все тела качения, обеспечивающие работу ворот, расположены внутри балки, поэтому на них не действуют погодные факторы. Привести ворота в движение сможет даже ребенок, благодаря продуманной конструкции и малому трению.
Прочный консольный фундамент и продуманная система удержания дверного полотна в вертикальном положении позволяют таким дверям выдерживать большие ветровые нагрузки.
Откатные ворота проще всего оборудовать электроприводом и защитными элементами.
Недостатки все-таки есть у откатных ворот, но их немного:
Откатные консольные ворота одни из самых сложных по конструкции, поэтому их установка непроста.
Для их установки необходимо иметь свободный участок ограждения в полтора раза больше размера проема, что не всегда достижимо.
Определение возможности установки откатных ворот
Даже при большом желании и недюжинных финансовых возможностях владельца участка установить откатные ворота могут возникнуть ситуации, когда установка либо невозможна, либо очень затруднена. Что это за ситуации?
Пространство, где ворота будут откатываться вдоль ограждения, должно быть свободным не менее чем на полтора ширины проема ворот. Объясняется это тем, что на дверном полотне, кроме части, закрывающей проем, имеется еще и технологическая часть, которая по длине занимает не менее половины ширины проема – таким образом нагрузки от ворот к консольному блоку будет лучше распределяться.

Откатные ворота двигаются прямолинейно, а значит, необходимый участок свободного пространства забора тоже должен быть прямым.
В месте, где будут двигаться ворота, не должно быть неровностей рельефа, препятствующих свободному перемещению ворот.
На пути ворот не должно быть ворот, их лучше сделать с противоположной стороны. Иногда заказывают откатные ворота со встроенными калитками, но они неизбежно будут иметь высокие пороги, что крайне неудобно для детей и пожилых людей.
Бывает, что калитку хозяева намерены использовать как калитку — когда полотно отъезжает на расстояние, достаточное для прохода людей. В этом нет необходимости, так как любой механизм ворот рассчитан на определенное количество циклов и их частое использование сильно сократит ресурс.
Если въезд на территорию участка происходит с узкого переулка, то для облегчения маневрирования необходимо увеличить проем ворот, что повлияет на габариты полотна.

Если таких сложных ситуаций на участке нет, то можно приступать к установке откатных ворот своими руками.
Чтобы откатные ворота были установлены правильно и в дальнейшем имели долгий срок службы, необходимо разбить технологический процесс на несколько этапов.
Подготовительные работы
Первой и одной из основных частей подготовительных работ является оценка места установки ворот. На что следует обратить внимание?
Если ворота будут ставиться вместо старых, имеющих другую конструкцию, то оценивается наличие и состояние опорных столбов. Если они выполнены из кирпича, железобетона сечением не менее 20 на 20 см, профильной металлической трубы сечением не менее 60 на 40 см, выдержана их строгая вертикальность, и они надежно закреплены в земле, то они вполне может служить опорой и ответной колонной откатных ворот. Если нет, то вам придется снова строить свои столбы.
Рядом с опорным столбом должна быть возможность вырыть яму для фундамента, который должен располагаться вплотную к столбу, проходить параллельно ограждению и иметь размеры 500 мм на 2000 мм.
Если на участке есть новый забор, то все работы по его возведению и подготовке к установке откатных ворот можно совместить, что наиболее предпочтительно.
Очень часто при въезде на территорию возводят кирпичные столбы, что и практично, и красиво. При их возведении необходимо сделать закладные элементы в виде стальных пластин 100*100 мм и толщиной 5 мм по три на каждую стойку. Верхняя пластина должна быть размещена на внутренней стороне стойки у края, ближайшего к отверстию. Расстояние от верха стойки до плиты 200 мм. Нижняя закладная плита располагается аналогично верхней, но на расстоянии 200 мм от нулевой отметки. «Нулевым» считается уровень входа через ворота. Средняя пластина размещается посередине между верхом и низом. К ним впоследствии будут крепиться элементы ворот.

При строительстве нового забора можно учесть, что чаще всего ширина проезда для откатных ворот составляет 4 метра. Этот стандарт давно принят в Европе. Все производители комплектующих и аксессуаров имеют необходимые комплекты элементов для ворот такого размера. Чтобы значительно облегчить себе работу, лучше воспользоваться готовым раствором.
Необходимо определиться с тем, каким будет дверное полотно и как оно будет облицовано. Вариантов очень много, и в каждом из них ворота будут иметь разную массу. Это может повлиять на выбор желаемых силовых элементов. Чаще всего в последнее время используется профнастил, но есть варианты обшивки деревянной вагонкой, коваными декоративными элементами или просто оставлением решетчатой конструкции из стальных труб.
Перед закупкой необходимых комплектующих необходимо составить свой подробный чертеж со спецификацией или воспользоваться готовыми решениями, которые есть в альбомах производителей ворот и на форумах владельцев загородных домов в Интернете. В любом случае, вы должны очень четко представлять себе, сколько материалов вам нужно и какие именно.

Разметочные работы
Когда столбы ворот установлены, независимо от того, возведен забор или нет, уже можно приступать к разметке. Для этого вам нужно:
Определить уровень нулевой отметки, которая принимается за уровень поверхности на въезде в гаражный проем. При этом совсем не обязательно, что к моменту начала работ входная поверхность уже будет готова. Это можно сделать и позже. Этот уровень следует отметить на одном столбе, а затем перенести на другой с помощью водяного или лазерного уровня.
На уровне нулевых отметок шнур натягивается вплотную к внутренней поверхности столбов, при этом шнур должен выходить за опорный стол (тот, куда будут двигаться ворота при открытии) на расстояние не менее двух метров. Проверяется горизонтальность натянутого шнура.
Фундамент откатных ворот
Для восприятия нагрузок от веса ворот в состоянии покоя и при их движении необходимо обустроить фундамент. Для этого в качестве верхней части, на которой будут крепиться роликовые узлы и электропривод, нужен швеллер №20 длиной 2000 мм. Для фундамента необходимо выкопать яму, которая примыкает к опорной стойке, имеет длину 2100 мм, ширину 500 мм. Глубина определяется уровнем промерзания грунта зимой. В большинстве регионов будет достаточно глубины 1500 мм.

Для усиления фундамента и создания связи швеллера с фундаментом свариваются три рамы квадратного сечения со стороной 150 мм из арматуры №16 и длиной 1400 мм. Для шпал можно использовать арматуру №10-12 с шагом 300-400 мм.
Готовые шпангоуты привариваются к нижней поверхности швеллера посередине его полки. Осевые линии крайних шпангоутов располагаются в 400 мм от краев швеллера, а третьи — ровно посередине. После этого на дно котлована необходимо добавить 10 см песка или песчано-гравийной смеси, уплотнить его и приступить к установке готового канала с армокаркасами. При этом следует учитывать:
Швеллер укладывается вплотную к опорной стойке, строго параллельно линии движения ворот, вровень с нулевой отметкой. В этом поможет предварительно натянутый шнур.
Во избежание просачивания цементного молочка в грунт из бетонной смеси, снижающего прочность бетона, дно и стенки ямы лучше выстелить полиэтиленовой пленкой.
Поверхность швеллера должна быть на нуле, поэтому при установке рам со швеллером хорошо использовать отрезки арматуры, способные зафиксировать конструкцию в приямке. При подаче бетона на рамы будет воздействовать солидная нагрузка, поэтому фиксация должна быть надежной.
Для облегчения выравнивания верхней части бетона с швеллером очень удобно сверху установить обрезные доски с поверхностью на нулевом уровне.

Если вы планируете использовать электропривод с блоком автоматики и системой безопасности, то следует сразу позаботиться о прокладке необходимых кабелей. Схему подключения можно увидеть на рисунке. Кабели следует прокладывать либо в гофротрубе, а лучше – в полиэтиленовой трубе диаметром 20 мм.

Пришло время бетонных работ. Для заливки фундамента откатных консольных ворот необходимо использовать бетон марки не ниже М250-М300. Для его приготовления потребуются компоненты в следующих пропорциях по объему:
Одно ведро цемента М400.
Два ведра промытого песка.
Четыре ведра щебня или гравия.
Количество воды зависит от влажности песка и цемента и колеблется от 0,7 до 1 ведра. Использование пластификаторов снижает потребность в воде и повышает текучесть смеси, что выгодно при укладке.
Количество, необходимое для фундамента, конечно же, будет больше, главное соблюдать указанные пропорции. Для приготовления бетонной смеси лучше всего использовать бетономешалку или мощный строительный миксер. При ручном замесе качество бетона ухудшается.

Бетономешалка — незаменимый помощник при строительстве фундамента ворот
Сначала в бетономешалку засыпается песок и цемент. После их смешивания добавляют часть воды, чтобы раствор перемешался до однородного состояния. Далее добавляют щебень или гравий и постепенно добавляют воду, пока бетон не станет однородным и подвижным. При укладке бетона в котлован необходимо:
Подавайте бетонную смесь постепенно, чтобы не сдвинуть выровненную конструкцию.
После укладки очередной порции бетона необходимо проколоть ее в нескольких местах стержнем арматуры — для удаления возможных пузырьков воздуха.
После укладки и выравнивания верхнего слоя необходимо протереть поверхность канала влажной тряпкой, чтобы она оставалась чистой для последующих операций.
Полное созревание бетона происходит в течение 28 дней, но уже через неделю он наберет прочность, которая позволит установить ворота. А в это время можно заняться другими технологическими операциями.
Изготовление откатных ворот
При изготовлении дверного полотна, если нет достаточных навыков сварки металлов, лучше обратиться на место, где специалисты в мастерской изготовят их по требуемым размерам. Откатные ворота представляют собой достаточно крупную конструкцию и в домашних условиях будет сложно добиться того, чтобы все детали находились в одной плоскости, что крайне необходимо. Еще одним преимуществом изготовления ворот в мастерских является то, что грунтовку и покраску можно производить с помощью компрессора, что дает более качественную отделку. Но если у вас все же есть желание сделать все своими руками, то это вполне возможно.
Один из возможных вариантов дверного полотна показан на рисунке. Основная рама изготовлена из профильной трубы 60*40 мм, а ребра жесткости и внутреннее наполнение из трубы 20*40 мм. Несущая балка, которая находится внизу чертежа, имеет длину 6 метров и ее необходимо приварить к воротам, поэтому пора приобрести комплект фурнитуры для откатных консольных ворот и профильные трубы для изготовления створки .

Широкий ассортимент фурнитуры для откатных ворот представлен в различных магазинах и на строительных рынках. Это как российский производитель, так и импортный. При покупке фурнитуры нужно учитывать вес будущего дверного полотна и размер проема. В нашем случае размер проема 4000 мм, а вес полотна, если его обшить профнастилом, будет до 400 кг, о чем следует сообщить продавцу.
В стандартный комплект ворот входят:

Направляющая балка 71*60*3,5 мм, длина 6 метров.
Два роликовых подшипника.
Концевой ролик.
Нижний уловитель концевого ролика.
Верхний уловитель.
Направляющая с двумя роликами.
Две заглушки на балку.
Для сварки ворот потребуется изготовить сборочный стол, состоящий из трех стоек одинаковой высоты. В качестве опор можно использовать вбитые в землю на одном уровне колья и уложенные сверху доски. Главное, чтобы все три подставки лежали в одной горизонтальной плоскости.
Еще одним вариантом импровизированного монтажного стола могут быть бруски или строительные камни, уложенные на землю и установленные на одном уровне.
Профильная труба, купленная на металлобазе, редко имеет очаги коррозии, поэтому перед изготовлением ворот все трубы следует тщательно очистить от пятен ржавчины и грязи. Удобнее всего это делать болгаркой со специальным шлифовальным диском.

По чертежу нарезаются профильные трубы 60*40 мм для основного каркаса ворот. При этом надо постараться, чтобы при сварке не осталось отверстий для доступа во внутреннюю полость трубы. Разметку следует делать рулеткой и угольником, а резку болгаркой с отрезным диском, а лучше отрезным станком, позволяющим точно соблюсти все углы.
Трубы раскладывают на монтажной поверхности, руководствуясь чертежом, проверяют соблюдение размеров и перпендикулярность, затем последовательно прихватывают все швы. После проверки размеров и плоскости все стыки труб сваривают сплошным швом. Все оставшиеся открытые концы труб завариваются заглушками. После этого все сварочные швы тщательно зачищаются болгаркой со шлифовальным диском.

Профильные трубы 40*20 мм нарезаются по размеру для ребер жесткости, которые затем накладываются на внутреннюю поверхность основной рамы, стягиваются хомутами и точечно прихватываются. Так собирается весь внутренний каркас. После проверки соответствия размеров на чертеже, проверки диагоналей прямоугольной части ворот, плоскости конструкции все швы обвариваются. На стыках труб внутренней рамы накладывают сплошные швы друг к другу, а для соединения боковых поверхностей основной рамы с внутренней выполняют швы 10-15 мм с интервалом 400-500 мм. Сварку необходимо производить в шахматном порядке, чтобы всю конструкцию не «повело» от чрезмерного перегрева в одном месте.
К нижней поверхности ворот приварена направляющая балка. Для этого его скрепляют струбцинами, проверяют соответствие осей дверного полотна и бруса, а затем приваривают швами 30-40 мм через 400-500 мм. После этого болгаркой зачищают все швы.
При грунтовании и покраске ворота необходимо устанавливать в положение, близкое к вертикальному. Лучше всего использовать автомобильную антикоррозийную грунтовку, которую нужно наносить в два слоя. Предпочтительнее делать это с помощью компрессора и распылителя, но можно и кистью, но это займет больше времени, а качество покрытия будет хуже. Особое внимание следует обратить на то, чтобы грунтовка засыпала зазор между балкой и воротами. Этот зазор также будет уместно замазать «колбасками» из акрилового герметика. После этого ворота можно полностью красить в два слоя. Ни в коем случае нельзя красить внутреннюю поверхность несущей балки!

После полного высыхания краски на воротах можно монтировать обшивку, наиболее предпочтительным из которых является профнастил, так как он сочетает в себе легкий вес, прочность, красивый внешний вид и приемлемую цену.
Установка откатных ворот
Монтаж консольной конструкции на ранее смонтированный швеллер можно начинать не ранее, чем через 7 дней после бетонирования. Для установки роликовых тележек рекомендуется приобрести монтажную пластину со шпильками, которая позволит:
Отрегулировать положение ворот по высоте и по горизонтали.
Ворота легко снимаются для ремонта или замены роликовых опор.

Для установки ворот необходимо:
Надвинуть роликовые тележки на монтажную пластину, сделав высоту одинаковой и средней на всех шпильках. Не перетягивайте верхние гайки.
На фундаменте необходимо отметить положение монтажных пластин. Для этого от того края швеллера, который находится ближе к проему, отмеряют 150 мм и проводят линию, перпендикулярную его длине. Это будет касательной к краю первой монтажной пластины.
Чтобы найти положение второй опоры, нужно измерить общую длину ворот и отнять от нее 100 мм. Полученное расстояние необходимо отложить от начала ответной стойки параллельно линии ворот до канала. В этой точке проводится перпендикуляр, который будет касаться второй монтажной пластины.
Если несущая способность столбов хорошая и к ним будут хорошо прикреплены анкерные болты, то использование дополнительных металлических столбов не требуется. Если нет, то по заранее подготовленным закладным вертикально приваривается профильная труба по высоте, равной высоте ворот плюс 200 мм, сечением 40*40*2 мм. На опорной стойке ее можно приварить вплотную к краю, а на возвратной стойке можно приварить на расстоянии 20-50 мм от края стойки.
На высоте 150-200 мм, на расстоянии 20-30 мм от опорных и опорных стоек, горизонтально, параллельно линии движения ворот, натягивается шнур. Он укажет положение касательной к краю несущей балки. Шнур должен быть натянут на протяжении всего движения ворот: от противоположного стола и до положения края ворот, когда они полностью открыты.
Роликовые каретки размещаются в несущей балке и смещаются примерно на середину ворот. Затем с участием помощников дверное полотно ставится вертикально над швеллером. Роликовые каретки разводятся по ранее отмеченным линиям, при этом натянутый шнур должен касаться направляющей балки по всей своей длине. Это положение можно зафиксировать с помощью опор из досок. После проверки вертикальности роликовые площадки можно «прихватить» электросваркой в нескольких местах.
Проверяется ход двери, ее вертикальность и горизонтальность, которая проверяется в закрытом положении. При необходимости корректируются регулировочные гайки на шпильках платформ. Ворота должны легко двигаться по рельсу, параллельно (слегка касаясь) натянутого шнура. Зазоры между опорными и ответными стойками должны быть одинаковыми, а от нулевой отметки до нижнего края 80-100 мм. Если все в порядке, то каретные гайки можно подтянуть, а сами площадки обварить по кругу.

На заднюю консольную часть несущей балки устанавливается заглушка. Перед балкой установлен концевой ролик. У каждого производителя свой способ установки, поэтому нужно пользоваться инструкцией.
На опорной стойке в верхней ее части установлено направляющее устройство с двумя роликами. Для этого к шесту крепится скоба для крепления направляющей, и отмечаются отверстия. В кирпич или бетон необходимо крепить анкерами со шпильками диаметром 10 мм, а в металл – соответствующими саморезами. Если для крепления будет использоваться сварка, то пластиковые ролики лучше временно снять. После установки на столб ролики выставляют так, чтобы они плотно обхватывали полотно ворот, сохраняли его вертикальность и в то же время не мешали плавному ходу.

Ворота выкатываются в полностью закрытое положение, а на контрстойке отмечается место крепления нижнего уловителя. Концевой ролик должен плотно прилегать к полке улавливателя, частично снимая нагрузку с блоков роликов. Ловушку монтируют соответствующими креплениями и проверяют движение дверей и легкость их фиксации в закрытом положении.

Установлен верхний уловитель, препятствующий раскачиванию ворот на ветру. В полностью закрытом состоянии намечается положение ловушки и производится ее крепление. Очень часто верхний улавливатель в комплекте имеет еще и защитную скобу, которая надевается на дверное полотно, что спасает от повреждения покрытия. Кронштейн монтируется так, что при закрытии входит в ловушку.

При необходимости монтируется задний ограничитель, который не позволит воротам далеко катиться при полном открытии.
После качественно проведенной установки ворота должны очень легко двигаться и фиксироваться в крайних положениях. Завершающей работой будет зачистка всех сварных швов, покрытие их антикоррозийным грунтом и покраска. Далее на дверном полотне можно закрепить ручки для открывания и закрывания, а также установить. У каждого производителя накопителей есть свои особенности установки, которые подробно описаны в прилагаемой документации. Но эта работа будет уже намного проще, так как главное уже сделано – установка откатных ворот своими руками.
Видео — Инструкция по установке откатных ворот
Видео — Монтаж готового комплекта ворот без сварки
Видео — Как самому сделать откатные ворота
Если мало места перед въездом, лучшее решение будет установка сварных откатных ворот. Им не нужно место для открывания клапанов, как у тех, и зимой им не приходится махать лопатой, расчищая сугробы. При желании любой, кто дружит со сваркой, сделает откатные ворота своими руками.
Конструктивно откатные ворота делятся на консольные, подвесные, рельсовые. Проще всего сделать последний вариант. В этой конструкции створка с закрепленными снизу роликами движется по проложенной в земле рейке. Из-за того, что приходится постоянно очищать рейку от снега, грязи, посторонних предметов, их используют редко.
В подвесных конструкциях полотно с помощью роликов перемещается по балке, установленной вверху на опорах по бокам ворот. Система надежна и долговечна, не требует постоянного обслуживания, но въезжающие автомобили ограничены по высоте. Однако разновидности со съемными балками решают эту проблему.
Несмотря на сложность изготовления и более высокую стоимость, чаще всего выбирают конструкцию сварных откатных ворот консольного типа. Их основу составляет балка с установленным полотном, которое перемещается по роликам, расположенным со стороны проема. Для установки со стороны открывания требуется свободное пространство в 1,5 раза больше ширины створки.
Определяем размеры и оформляем чертеж
Чтобы правильно составить чертеж, можно воспользоваться готовой схемой, взятой в интернете. Для начала нужно определиться с шириной проема, так как от нее зависят остальные размеры. При перпендикулярном въезде легковой машине понадобится 2,5 – 3 м. Для грузовика или трактора потребуется не менее 3,5 м. Если въезд возможен только под углом, ширина увеличивается в полтора раза. В целях безопасности расстояние от наиболее выступающих элементов автомобиля до опорных стоек выбирают не менее 30 – 50 см. Оптимальная ширина проема, достаточная для удобного проезда всех видов транспорта, составит 4,5 м.
Ширина створки делается на 20 см больше размера проема, чтобы при закрытии не было зазоров по бокам. При установке нижний край створки приподнимают на 10 см от земли. При составлении чертежей также необходимо учитывать толщину опорной балки, чтобы высота ворот была на одном уровне с ограждением.
Чтобы створка не падала при движении, к ней приваривается откос, используемый в качестве противовеса. Его длину делают равной 0,5 ширины полотна. Всю нагрузку принимают на себя опорные тележки, поэтому они крепятся к швеллеру, установленному на прочном бетонном основании. Также используется для монтажа электропривода для дистанционно открывающихся ворот.
Выбор материалов и аксессуаров
Фурнитуру сложно сделать в домашних условиях, поэтому проще купить. Выбор комплектующих зависит от габаритов и веса ворот. Производители предлагают варианты, рассчитанные на определенные параметры:
масса не более 400 кг, ширина до 4 м;
масса до 600 кг, размер не более 6 м;
вес более 600 кг, ширина более 6 м.
При самостоятельной установке откатных ворот необходимо приобрести:
нижняя направляющая балка;
опорный кронштейн
, на нем установлены резиновые ролики;
пара опорных тележек с площадками для них;
концевой ролик;
ловушки нижние и верхние;
Пластиковые заглушки
.
Обшить ворота можно профнастилом, листовым железом, вагонкой, поликарбонатом. Для ворот шириной 4 м также потребуются:
трубы профильные 50х50 или 60х40 мм для сборки каркаса;
9труба 0077 40×20 для сборки каркаса под обшивку;
20-й швеллер длиной 2 м для монтажа роликовых тележек;
штук листового железа для закладных на кирпичные или каменные опоры;
арматурные стержни диаметром 10 – 12 мм для установки швеллера на фундамент;
при самостоятельном замесе бетонного раствора нужно запастись щебнем, песком, цементом;
краска и грунтовка по металлу.
Как сделать откатные ворота своими руками: пошаговая инструкция
Чтобы конструкция не получилась в виде пропеллера, сварку откатных ворот необходимо производить на ровном участке. Поскольку работу придется выполнять поэтапно, необходимо на каждом этапе контролировать правильность изготовления и сборки элементов конструкции.
Устанавливаем столбы
Опоры из дерева, швеллера, профильных труб, кирпича, камня. Их устанавливают на глубину не менее метра, но надежнее обустроить общий фундамент. Для крепления ловушек и опорного кронштейна используется сварка, поэтому закладные из листового металла устанавливаются на каменные и кирпичные опоры. Под столбы выкапываются ямы размером не менее 50×50 см. После установки проверяется вертикальность, заливается бетон.
Монтируем фундамент
Рядом с забором выкапывается котлован шириной 0,5 м и длиннее противовеса на 30 см. Дно траншеи должно быть ниже точки промерзания почвы. Далее: из арматуры нарезаются прутья
длиной равной глубине ямы и по 20 см каждая;
К бокам швеллера привариваются длинные
прутьев с шагом 50 см;
встречных стержней приваривают попарно на расстоянии 0,7 — 0,8 м от швеллера;
после установки изготовленной в приямке конструкции швеллер выравнивают по горизонтали так, чтобы его верхняя полка находилась на одном уровне с проходной поверхностью;
по бокам установлена опалубка
и дополнительная арматура;
Траншея
заполнена бетоном.
Сварка полотна ворот
Для сварки ворот из профтрубы их нарезают в соответствии с чертежом заготовки. Затем:
К направляющей балке приваривается нижняя труба 50×50 мм, а к ней привариваются вертикальные стойки. Далее монтируется верхняя поперечина и противовес.
Внутреннее пространство каркаса заполнено каркасными элементами из трубы 40×20 для крепления обшивки. Для предотвращения перегрева и деформации их необходимо сваривать в шахматном порядке.
Сварные швы зачищены болгаркой, конструкция загрунтована, окрашена.
Устанавливаем ворота
Для удобства монтажа между опорами, на расстоянии от них, равном толщине створки, натягивается шнур. Высота над проезжей частью 15 — 20 см. Она будет использоваться как центральная линия при установке опорных тележек.
Сборка осуществляется в следующем порядке:
Размечены места для роликовых тележек на швеллере. Чтобы концевой ролик на направляющей не выступал в проход, первую тележку ставят на 15 см от края проема. Задний расположен на расстоянии, равном длине рамы (включая противовес) минус 10 см, отсчитываемой от приемной опоры.
После прихватки платформ на них ставят роликовые тележки.
Створка установлена, проверяется ее положение относительно стоек. Если все в порядке, полотно и тележки убираются.
Опорные платформы обварены.
Тележки и створка установлены, ворота закрыты.
Уровень проверяет горизонтальность. При необходимости положение корректируется регулировочными болтами на платформах.
Ролик концевой вставляется в конец направляющей, фиксируется болтами, прихватывается сваркой.
На опору, стоящую рядом с тележками, приваривается опорный кронштейн так, чтобы верхний край створки находился внутри него. Ролики задают положение створки вертикально.
Нижний улавливатель надевается на концевой ролик, ворота закрываются, отмечается место на приемной опоре. Крепление делается на болты, чтобы можно было регулировать высоту.
Верхний улавливатель устанавливается в том же порядке, но крепится сваркой.
Установка завершается окончательной регулировкой роликов, ловушек, опорных кронштейнов. Конец направляющей закрыт заглушкой.
Пошив и покраска ворот
Обшивка из листовых материалов крепится саморезами или заклепками. Под них в элементах рамы откатных ворот сверлятся отверстия. При обшивке штакетником или вагонкой перед покраской их необходимо обработать антисептиком. Кованые элементы используются отдельно или в сочетании с другими материалами.
Профнастил и поликарбонат предварительно подобраны по цвету. Листовое железо и кованые детали предварительно обезжиривают и покрывают антикоррозийной грунтовкой. Покраску производят алкидной эмалью или акриловой краской в 2-3 слоя. Работа выполняется краскопультом, валиком или кистью.
Что нужно для автоматического открывания откатных ворот
Для оснащения откатных ворот системой автоматики вы можете купить готовый комплект или приобрести комплектующие отдельно. Комплект должен состоять из следующих элементов:
зубчатая рейка;
электропривод;
сигнальная лампа
;
фотоэлементы
;
пульт дистанционного управления;
Блок управления
.
Для установки привода используется швеллер, на который устанавливаются опорные тележки. Установка осуществляется в следующем порядке:
Прикрепив зубчатую рейку к нижней трубе рамы и совместив ее с зубьями шестерни, определяют расположение привода между тележками. Если его нужно поднять или установить рядом с швеллером, к нему приваривается толстая металлическая пластина.
К подготовленному месту приваривается основание привода, к нему крепится само устройство.
Открыв ворота и установив рейку, проверяют правильность ее положения. В любом крайнем положении должен оставаться запас в 10 см. Затем его сваривают.
Концевые выключатели и фотоэлементы крепятся к рельсу.
На левой опоре установлена сигнальная лампа.
Элементы соединяются кабелями в соответствии с инструкцией или схемой, проводится испытание. Если вес ворот небольшой, в качестве привода подойдет отвертка, а блок управления заменяется дешевой автосигнализацией.
Поскольку сделать откатные ворота своими руками непросто, стоит прислушаться к рекомендациям профессионалов:
Если нужно врезать калитку в калитку, ее необходимо монтировать ближе к фундаменту с швеллером, чтобы уменьшить нагрузку на ролики.
Чтобы не ошибиться с определением ширины проема, нужно предварительно вбить колышки в места установки столбов и попробовать проехать.
Продавец может предложить тележки с пластиковыми роликами. Они издают меньше шума, чем металлические, но служат недолго. Поэтому предпочтение следует отдавать подшипникам качения из прочной стали.
Если для сварных откатных ворот противовес сделать прямоугольным, его длину можно уменьшить до 1/3 ширины створки. Это актуально, когда не хватает места для открытия.
Самосварные откатные ворота обойдутся намного дешевле, чем заказанные у компании, их производящей. При этом качество выполненной работы зависит только от него самого. В результате получилась надежная и простая в использовании конструкция, обеспечивающая комфортное путешествие с помощью дистанционного управления.
Неотъемлемой частью защитного сооружения дачного участка являются ворота. Сегодня существует множество их разновидностей. Давайте рассмотрим процесс изготовления и установки откатных ворот своими руками.
Преимущества и недостатки данной конструкции
Преимущества:
Данная конструкция ворот не препятствует выезду/въезду автомобиля на небольшой площади. Консольные двери отлично экономят пространство.
Наличие нижнего крепления консольной системы позволяет оборудовать ворота в любых климатических условиях.
Отделка может быть выполнена из разных материалов, например, вертикальная обрешетка, профнастил, ковка и другое.
Возможность выбора варианта конструкции, например, из сэндвич-панели или профлиста.
По сравнению с другими типами ворот (например, распашными) здесь нет провисания петель. Существующая автоматика и механизм закрытия/открытия ворот обеспечивают длительный эксплуатационный период.
Есть возможность выбрать различную автоматику для ворот.
Недостатки:
В отличие от других видов ворот, например распашных, обустройство откатных ворот требует больших финансовых затрат, примерно на 10–20%.
Для крепления консольной части и привода необходимо сделать дополнительный фундамент.
Вдоль забора вам нужно будет выделить достаточно места.
Конструкция ворот делится на несколько видов, каждый из которых отличается друг от друга:
Подвесные. Еще с советских времен эта тяжелая, но в то же время надежная конструкция завоевала огромную популярность. В нем полотно на роликовых тележках крепится к балке, которая располагается над проезжей частью, высотой до 5 м. В результате эта высота является ограничением при въезде высоких автомобилей.
Консоль. Этот тип ворот идеально подходит для климатических условий России. Данная конструкция не оборудована балкой над проезжей частью. Такие ворота не смогут вывести из строя снежные заносы, ветер, пыль и тому подобное. Итак, полотно крепится к балке с помощью роликовых тележек. В этом случае вся конструкция закрепляется на мощном фундаменте, который заливается со стороны проема.
На винтовых сваях. На глубину 1500 мм в землю вкручивают металлические сваи, которые будут несущими всей конструкции. Их изготовление и установка займет до 3-х дней.
Механический. Эти ворота открываются/закрываются вручную. Механические гораздо дешевле по стоимости и проще в установке. Они подходят для тех случаев, когда дача или загородный дом используются редко.
Автомат. Такие ворота являются полной противоположностью механическим. Они оснащены электроприводом и дистанционным управлением. Для регулярного использования лучший вариант.
Независимо от типа конструкции откатные ворота требуют наличия свободного места вдоль забора с одной стороны. При этом она должна быть равна по размеру проему. Что касается консольных систем, то места должно быть на 120-200% больше.
Особенности расчета ворот
Проектный расчет является одним из важнейших и приоритетных этапов. Игнорировать этот этап не стоит, так как конструкция выдвижных гораздо сложнее, чем распашных.
Процесс расчета включает следующие этапы:
Определение высоты и ширины проема. В результате можно будет подобрать необходимый тип ворот для свободного передвижения.
Расчет веса строящейся конструкции.
Создание наброска или рисунка.
Расчет ширины и высоты конструкции должен осуществляться исходя из ассортимента рынка. Так, если профиль или трубу можно легко сварить, то разрезать листы профнастила, чтобы его добавить, очень сложно. Плюс результат будет неэстетичным.
Причем, понимая, какой в итоге будет вес конструкции, подбираются соответствующие механизмы и подвижные части, способные справиться с нагрузкой.
Если полотно предполагается большим, то обязательно учитывают ветровую нагрузку. К имеющейся силе ветра, преобладающей в вашем районе, прибавьте небольшой запас.
Хотя самый простой вариант получения расчетов – обратиться в специализированную фирму, которая предоставит папку с чертежами и расчетами, вы можете сделать это самостоятельно. Сразу следует отметить, что все вышеприведенные расчеты относятся к откатным воротам консольного типа. Они сложнее всех остальных видов, поэтому рассмотрим их подробнее.
Ширина ворот (L) будет равна:
ширине проема;
технологических отступов открытия/закрытия;
минимальное расстояние между центрами вагонов.
Исходя из этого, L будет больше, чем отверстие.
При движении створка должна быть сбалансирована. Этот показатель достигается за счет расчета противовеса. За счет этого удельный вес конструкции будет равномерно распределяться по вагонам. Соответственно, чтобы иметь как можно меньшую нагрузку, противовес должен быть большим.
А если места для движения створки недостаточно? При этом надо понимать, что длина противовеса не должна быть меньше 40% ширины створки. Идеальный показатель – 50%. Как следствие, ширина L имеет в своей конструкции противовес.
Имея такие расчеты, можно определить, сколько места нужно, чтобы ворота откатывались вдоль забора.
Это значение определяется на основе веса используемого материала:
Профнастил ~ равен 4 кг/м2.
Сталь толщиной 2 мм ~ 17 кг/м2.
Ворота с рамой 4×2 м будут иметь средний вес 200 кг. По таким данным можно определить показатели направляющей балки. В этом случае можно отталкиваться от установленного стандарта.
Для ворот весом 300 кг достаточно бруса 9×5 см толщиной не менее 3,5 мм. Однако требуется запас прочности до 40%. Это значительно упростит эксплуатацию ворот и увеличит срок их эксплуатации.
Для ворот потребуются ролики, улавливатели и опорная рейка. Современные изделия такого плана позволяют выбрать необходимый дизайн. Примем за основу простейшую оценку ветровой нагрузки, которая равна от 12 м/с до 90 кг/м 2 и равномерно распределяется по опорным зонам полотна.
Как сделать так, чтобы сделанная вами конструкция работала без перебоев даже при сильном ветре? Для этого необходимо следить за тем, чтобы прочность фурнитуры была больше расчетного веса ворот. Также учитывается боковой момент 100 кг/м, умноженный на 8 кг/м, что равно 800 кг/м. В принципе, это немного ~150–180 кг/м на каждый опорный элемент.
При покупке роликового механизма убедитесь, что он имеет запас до 30% по отношению к весу ворот. Но этот показатель не влияет на срок службы. На это непосредственно влияет увеличение расстояния между центрами вагонов.
Помимо всего вышеперечисленного, стоит обратить внимание и на другие аспекты. Обратите внимание на поручни для ворот, опоры для роликовых кареток и количество анкеров. Также важно правильно рассчитать закладные на опорные столбы. В этом случае необходимо строить на 60% от общей массы ворот, разделенной на количество закладных.
Что касается расчета фундамента, то здесь особых секретов нет. Но, несмотря на это, эту составляющую не стоит упускать из виду, ведь зачастую стоимость фундамента достигает 40% от общей стоимости проекта.
Этот тип ворот имеет следующие конструктивные элементы:
Направляющая балка. Принимает весь их вес.
Тележка или роликовая опора. Их нужно 2 шт.
Съемный концевой ролик. В закрытом состоянии служит опорой.
Верхний/нижний улавливатель. Нижний при закрытых воротах принимает на себя нагрузку, а верхний уменьшает парусность.
Кронштейн. Важно уберечь створку от бокового качания.
Подставка. На него устанавливается опора, которая организует движение створки.
На фундамент устанавливаются роликовые опоры, которые принимают на себя нагрузку направляющей балки. Катки размещены внутри несущей консоли.
Выбор створки
К полотну ворот также предъявляются высокие требования. Его конструкция должна быть достаточно жесткой и устойчивой. Это важно для того, чтобы створка хорошо функционировала при сильном порыве ветра или гололеде. При этом его необходимо оснастить дополнительными ребрами жесткости, чтобы он не провисал под собственным весом. Все это следует учитывать при создании чертежей.
Наличие тех или иных комплектующих напрямую зависит от высоты и ширины створки, а также ее веса. Итак, сегодня на рынке можно найти ряд компаний, которые предоставляют качественное оборудование, а именно:
Комби Ариальдо и Флателли Комунелло из Италии.
Ролтек и Дорхан из России.
Алютех из Беларуси.
Например, давайте проведем некоторые расчеты. В базовой комплектации обязательно устанавливается несущий рельс длиной 6 м. А чтобы правильно подобрать к ней фурнитуру, надо учитывать длину створки и плюс 40%. Также подбор осуществляется по длине направляющей балки и возможным нагрузкам. Итак, если ширина проема 3,8 м, то длина ворот 3,8 м + 40% = 5,32 м. В этом случае вы можете приобрести готовый комплект с балкой 6 м.
Если ширина проема значительно превышает 4 м, то при покупке комплектующих следует ориентироваться на нагрузку от 500 кг. В них направляющая балка имеет толщину стенки 3,5 м, сечение 71×65 мм. Если ширина более 6 м, то из расчета необходимо принять нагрузку до 600 кг.
Монтажные работы
Перемещение полотна должно осуществляться с внутренней стороны участка, а именно вдоль забора. Исходя из этого, необходимо подготовить место для калитки, чтобы абсолютно ничего не мешало этому процессу.
Процесс установки включает 4 этапа:
Электропроводка.
Установка ответного поста.
Установка автоматики.
Этапы возведения фундамента:
Сначала делается разметка. От забора отмерьте 500 мм (ширина фундамента). Также от края ворот отмерьте расстояние, равное откату (длине фундамента). Так, вы увидите периметр будущего фундамента.
Часто можно использовать столбы забора. Если это невозможно, то с противоположной стороны следует установить обратный столб. Его необходимо установить так, чтобы он находился внутри площадки, а не в самом проеме. В противном случае это уменьшит ширину проема.
Если ворота будут работать на автоматике, то обязательно организуйте место для проводки. Для этого можно использовать квадратную металлическую или пластиковую трубу/короб. Диаметр труб не менее 25 мм.
Теперь можно начинать копать котлован. Глубина траншеи до 2 м, ниже уровня промерзания грунта (в каждом регионе она разная).
Для изготовления закладного элемента можно использовать швеллер 16. Его длина должна соответствовать длине траншеи. В фундамент закладывается арматура Ø12 мм. Арматура должна быть приварена к швеллеру и соединена поперечными раскосами.
Таким образом, полученный закладной элемент размещается арматурой вниз. При укладке следите за тем, чтобы сторона швеллера примыкала к опорной стойке забора. Также швеллер должен быть установлен строго по уровню и точно параллельно линии проема ворот.
Закладной элемент должен находиться на одном уровне с поверхностью дороги. Минимальный зазор, который допускается между нижним краем ворот и дорогой, составляет 10 см. Этот зазор можно увеличить с помощью регулировочной платформы. Но уменьшить этот зазор без поломки креплений будет невозможно.
Если по тем или иным причинам зазор в 100 мм не подходит, то произвести глубокую установку закладного элемента.
Что касается бетонных работ, то их проводят, когда монтаж закладного элемента полностью завершен. Уровень бетона должен быть на одном уровне с закладным элементом.
Установка
Когда фундамент затвердеет, можно приступать к установке ворот. Для этого сначала нужно сделать разметку. По линии проема, не доходя до ответного столбика 30 мм, натяните шнур. Этот шнур является траекторией ворот. Высота натяжения шнура 200 мм. Дальнейшая работа заключается в следующем:
Определяем крайние положения первого и второго подшипников качения. Отступите от края проема 15 см по плоскости закладного элемента и проведите линию положения первой тележки. Рассчитайте линию второй тележки следующим образом: измерьте всю длину ворот с консольной частью и от края контрстойки отнимите 10 см по плоскости закладного элемента. В результате вы определите местонахождение второй тележки.
Теперь вставьте роликовые подшипники в несущий профиль, расположив их по центру.
После этого необходимо приварить вторую каретку регулировочной площадки. Затем выкатите полотно ворот в проем и произведите окончательную регулировку положения. Сделайте небольшие прихватки, приварив вторую регулировочную площадку, в итоге действия выглядят так:
Снимите полотно с роликовой тележки.
Затем снимите тележки с платформ.
Приварить прокладки к закладному элементу.
Прикрепите к ним роликовые тележки.
Наденьте полотно на роликовые опоры.
Закройте ворота и с помощью гаечного ключа отрегулируйте их положение.
Сделать отверстия внутри несущего профиля, это необходимо для правильной установки тележки. Для этого ослабьте верхние гайки крепления тележек к платформам. После этого покатайте ворота вперед-назад. Если створка ходит свободно, подтяните гайки. Если возникают трудности с перемещением створки, то слегка ослабьте крепления и нивелируйте все конструктивные огрехи, например, исправьте перекосы тележки.
Теперь нужно установить концевой ролик. Его следует вставить в несущий профиль и хорошо затянуть болты. Также приварите к профилю крышку торцевого ролика. Это позволит ролику играть роль концевого упора при ручном управлении воротами. Но в этом случае сварное крепление будет гораздо лучше болтового.
Торцевая заглушка несущего профиля устанавливается с внутренней стороны двери и приваривается. Это необходимо для того, чтобы снег не закатывался под катки.
Теперь к роликам крепится верхний фиксатор. Поэтому ослабьте крепления роликов и установите кронштейны так, чтобы его сторона была направлена в сторону опорной стойки, а ролики захватили вершину отвала. С учетом этого прижмите кронштейн к столбу и зафиксируйте его.
На следующем этапе работ выполняется обшивка рамы ворот. Для этого можно использовать профилированные металлические листы. Их нужно обрезать по размеру. Крепление осуществляется заклепками или саморезами. Каждый последующий лист монтируется внахлест.
Когда обшивка завершена, можно установить нижний/верхний сифон. Нижний улавливатель играет роль снижения нагрузки на роликовые тележки в закрытом состоянии. Поэтому их необходимо устанавливать, когда ворота загружены. Подведите нижний улавливатель под концевой ролик при полностью закрытой дверце так, чтобы базовая плоскость уловителя находилась выше уровня концевого ролика. Что касается установки верхней ловушки, то этот процесс происходит точно так же.
В завершение осталось провести установку автоматики. Для этого закрепите зубчатую рейку, что подразумевает универсальную деталь с электроприводом. Обычно он входит в комплект крепежа.
Выбор автоматики напрямую зависит от веса ворот:
Для проема 4 м используется привод — 500–600 кг.
Для проема 4-6 м используется привод — 600-1300 кг
Для случаев с интенсивным открытием ворот используется привод – 1200–1800 кг.
Окраска
Все металлические элементы ворот должны быть окрашены. Предварительно обезжирьте поверхность. Для этого зачистите поверхность и отшлифуйте ее шлифовальным диском на болгарке. Некоторые места, например, защищенные, протрите ацетоном. Теперь можно приступать к грунтовке. Наносится равномерно. Причем грунтовку следует наносить так, чтобы не было капель и разводов. Благодаря такой подготовительной работе краска ляжет ровно. В результате вся конструкция ворот будет полностью защищена от коррозии.
Краску следует наносить в два слоя и только после полного высыхания первого.
Для проведения всех работ вам понадобится такой инструмент:
Инверторный сварочный материал. Такой агрегат не испортит металл.
Болгарский.
Воздушный компрессор для покраски.
Плоскогубцы.
Дрель.
Рулетка.
Уровень.
Клепальщик.
Если у вас нет достаточного опыта выполнения таких работ, то велик риск допустить некоторые ошибки:
Недостаточная подготовка основания.
Неправильная установка и крепление всех компонентов.
Неправильно подобран вес ворот под несущую балку.
Если слышен скрип, то это свидетельствует о попадании песка в подшипники.
Не позволяйте капать краске.
Обязательно учитывайте глубину промерзания грунта. В противном случае стойки могут перекоситься в одну из сторон.
ВИДЕО: Производство ворот
Фото: Опции изготовленных раздвижных затворов
649649649649649649649649649649649649649649649649649649649649649649649649649649649649649649.90004964964964964964964964964964964964964964964964964964964964964964964964964964969. Вы можете найти множество конструктивных деталей для изготовления откатных ворот:
Установка откатных ворот сложная работа, требующая знаний, навыков и опыта. Все этапы монтажа требуют строгого соблюдения правил и норм приведенной ниже инструкции. В противном случае конструкция прослужит недолго, а затраты на ремонт значительно превысят ту сумму, которую можно было бы потратить на профессиональный монтаж.
Итак, у вас уже есть профильные трубы для каркаса, материалы для его наполнения и все остальное (крепления, электродвигатель, направляющие, подвижные механизмы, блоки управления и т.д.). Двигаться дальше.
Для начала ознакомьтесь со схемой установки откатных ворот. Посмотрите, как в итоге будет выглядеть конструкция и куда крепятся элементы, входящие в комплект поставки.
Изображение №1: схема типовых откатных ворот
Инструменты и материалы
При строительстве откатных ворот не обойтись:
сварочный аппарат;
емкости для замеса бетона;
лопаты;
сверла
;
трамбовки
;
отвертка
;
набор ключей и отверток;
болгар.
Также потребуются:
швеллер (2*0,16 м) и арматура (диаметр — 10 мм) для каркаса под фундамент;
песок;
цемент
;
руб.
При наличии всех вышеперечисленных инструментов и материалов можно приступать к установке автоматических откатных ворот.
Строительство фундамента
Установка откатных ворот на сваи невозможна. Монтаж надежной конструкции не обходится без заливки фундамента. Это показано на диаграмме ниже.

Изображение №2: схема фундамента откатных ворот
Со стороны проема, в который будет закатываться створка, выкопайте прямоугольное отверстие. Она должна начинаться от внешнего края опорной стойки и плотно прилегать к ней. Размеры котлована для стандартного фундамента (при ширине полотна 3,5 или 4 м) составляют 2*0,6 м. Утрамбуйте дно ямы и уложите песчано-гравийную подушку (30 см).
Важно! Глубина выбирается в зависимости от климатических условий конкретной местности. В средней полосе России грунт промерзает примерно на 1,8 м. А, например, в Сибири ямы роют глубиной 2,5–3 м.
Сделать рамку. Отрежьте 8 стержней арматуры и приварите их к швеллеру (по 4 штуки с каждой стороны). На расстоянии 40-50 см от свободных концов «свяжите» конструкцию поперечными перекладинами. В итоге у вас должен получиться вот такой каркас.

Фото №1: каркас для фундамента
Установите раму в яму и убедитесь, что она направлена строго по пути движения ворот и плотно прилегает к столбу. Отрегулируйте положение канала с помощью уровня. Если у вас есть металлические опоры, для надежности можно даже сварить конструкцию.
После установки каркаса проложите необходимые провода. Для защиты используйте гофрированные трубы.

Изображение №3: Схема подключения раздвижных ворот
Пучок кабелей должен выходить из канала в том месте, где вы будете устанавливать привод.
Прокладка проводки завершена. Замешайте бетон и залейте им дыру.
Обратите внимание на важную особенность. Канал должен располагаться строго горизонтально. Даже незначительное отклонение приведет к серьезным проблемам. Начинайте заливать бетон в отверстие только после того, как будете уверены в правильности размещения каркаса.
Строительство откатных ворот будет продолжено только после затвердевания бетона. Перейдите к следующим шагам установки через 28 дней. Можно использовать быстротвердеющий цемент, но конструкция будет менее прочной.
Изготовление холщовой рамы
Пока бетон застывает, можно потихоньку приступить к изготовлению рамы створки. На каркас пойдут трубы 6*4 см, а на ребра жесткости 4*2 см. Для сборки каркаса используйте чертеж ниже.

Изображение №4: схема рамы откатных ворот
Идеальное расстояние между вертикальными ребрами жесткости – 1 м.
Пошаговая установка откатных ворот
Итак, каркас готов, бетон застыл — можно приступать к установке. Сначала прикрепите к столбам металлические опоры, на которых будут располагаться ловушки. Следите за тем, чтобы закладные были строго вертикальными.
Монтаж роликов
Установка опор — важнейший этап монтажа откатных ворот. Приварите ролики к швеллеру и убедитесь, что устройства расположены так, как показано на схеме ниже.

Изображение № 5: схема правильной установки подшипников качения
Убедитесь, что металлические откатные ворота свободно перемещаются и надежно фиксируются с помощью устройств, входящих в комплект поставки.
Крепление верхнего ограничителя
К закладной, расположенной со стороны, в которую будут открываться ворота, прикрепите верхний ограничитель. Он нужен для того, чтобы полотно не колыхалось от ветра, не съезжало с направляющей и не останавливалось.

Изображение № 6: Установка верхнего ограничителя
Важно. Не забудьте отрегулировать давление ролика. Полотно должно двигаться легко и свободно. Кроме того, регулировка сводит к минимуму расшатывание конструкции.
Концевой ролик
Закрепите концевой ролик на направляющей шине. Механизм нужен для того, чтобы дверное полотно закаталось на нижний уловитель и получило дополнительную точку опоры.

Изображение № 7: Установка концевого ролика
Наденьте колпачок на торцевой срез. Он защитит конструкцию от мусора и снега.
Установка ловушек
Закрепите ловушки на опорной стойке в нужных местах. Это можно сделать с помощью болтов или сварки.
Верхний уловитель смягчит контакт полотна с опорой и ограничит расшатывание конструкции от сильного ветра. К верхнему углу рамы приварите кронштейн нужного размера. В результате обе поверхности будут защищены от коррозии.
Нижний фиксатор нужен для надежной фиксации закрытой створки. Поместите модуль заподлицо с направляющей.
Перед следующими этапами установки несколько раз откройте и закройте ворота и убедитесь, что все сделано правильно.
Обшивка рамы
Прикрепите существующие материалы к раме ворот. Для обшивки идеально подходят оцинкованные саморезы.
Установка автоматики
Установка откатных ворот с электроприводом гарантирует, что большую часть времени конструкция будет эксплуатироваться в бережном режиме. Строго следуйте инструкциям, прилагаемым к оборудованию.
Установите привод, блок управления и сигнальную лампу на нужные места. Установите зубчатую рейку, подключите систему к сети и убедитесь в исправности всех устройств и механизмов.
На этом установка завершена. Откатные ворота на дачу готовы к эксплуатации.
Установка откатных ворот своими руками – актуально или нет?
Установка откатных ворот своими руками актуальна только при наличии свободного времени и необходимого опыта. По статистике, многие владельцы недвижимости допускают ошибки при установке. Более того, даже малейшие изъяны приводят к быстрой поломке конструкций.
Если у вас есть необходимые инструменты и вы уверены в своих силах, установите откатные ворота самостоятельно. В противном случае заказывайте изготовление и монтаж в надежной строительной компании. Вы получите гарантию на установленную конструкцию и обретете уверенность в том, что она прослужит положенный срок. Вам не придется тратить время на монтажные работы.
Цена установки откатных ворот
Цена установки откатных ворот в надежной строительной компании полностью себя оправдает. Вам не придется закупать необходимые инструменты, материалы и оборудование. Стоимость необходимого оборудования, песка, цемента и щебня значительно превысит стоимость профессионального монтажа.
Все больше владельцев частных домов выбирают откатные ворота. Производство – достаточно затратное занятие, поэтому многие решают сделать откатные ворота своими руками. Это также потребует определенных затрат, вам придется купить материалы и разобраться с наличием инструментов, но в итоге вы получите замечательные ворота высокого качества по доступной цене.
Стоит учесть, что даже самостоятельная работа обойдется дороже, чем другой тип ворот, но качество, долговечность и удобство – отличная мотивация сделать выбор в их пользу. Чтобы сделать откатные ворота своими руками, пригодятся чертежи и схемы. Вы можете использовать готовые схемы, которые найдете в этом руководстве.
Как сделать откатные ворота своими руками? В первую очередь нужно разобраться с материалами.
Вам понадобится крашеный профнастил, прямоугольные трубы разных размеров, фитинги, грунтовка, саморезы и автоматика. Самыми дорогими в этом списке являются комплектующие, которые можно купить в комплекте, и автоматика, включающая в себя привод с блоком управления, рейку и пульты. При желании можно позаботиться о безопасности.
Итак, вам необходимо подобрать достаточное количество материала. Для начала вам понадобится чертеж и информация о размерах, чтобы не переплачивать за лишние элементы. Например, если ворота 3Х2, то профнастила понадобится 6 м2, а труб определенное количество килограммов.
Узнав размеры, убедившись, что данный чертеж подходит, можно приступать к покупке материала. Можно использовать чертежи из этого руководства, уже проверенные схемы не доставят неудобств. Далее необходимо убедиться, что у вас есть инструменты, необходимые для сборки откатных ворот своими руками.
Подготовка инструмента
Подготовьте или одолжите у друзей шлифовальную машину, шлифовальную машину, бетономешалку, инструмент для укладки кирпича, отвертку, стремянку, лопаты, молоток, уровень, гаечные ключи, лом и рулетку.
Список оказался довольно обширным, и если вы не приобрели тот или иной инструмент, то не стоит покупать его сразу, возможно, он есть у ваших друзей или есть возможность взять его напрокат. Потому что при покупке оборудования вы вряд ли сэкономите на установке откатных ворот своими руками.
Когда все готово, стоит приступать непосредственно к работе.
Откатные ворота своими руками. Установка
Готовим — важный этап
Для начала проведите предварительную работу. Растительный слой земли придется снять, если на этом месте есть другое покрытие, от него все равно придется избавиться. Для удобства нужна разметка будущих откатных ворот.
Далее в процессе выкладки необходимо использовать четыре арматурных элемента по 1 метру и электроды — оси (постоянные и временные). Прежде чем забивать арматуру, убедитесь, что диагонали прямоугольника совпадают. После этого забить, оставив на поверхности 20 сантиметров. Между арматурой накладывается леска. Из основных осей можно создавать временные.
Консультация. Не забывайте, что отверстие для стойки должно быть чуть шире ее размера. Например, при размере столба 40Х40 см яма должна быть не менее 42Х42 см. Фундамент станет шире и вам станет легче класть кирпичи.
Закладная деталь также требует определенных условий от фундамента. Яма должна составлять половину длины проема ворот.
Консультации. При создании отверстий учитывайте климат вашей местности. Глубина должна быть большой, больше глубины промерзания. Если фундамент будет слишком близко к верху, мерзлый грунт вытолкнет его, конструкция получится ненадежной. Иногда глубина может достигать почти полутора метров, не стоит пренебрежительно относиться к этому этапу.
Когда при создании котлована рушатся стены, без опалубки не обойтись. В этом случае можно сэкономить, выбрав старый материал, доски будут засыпаны грунтом.
Готовые ямы полить водой, чтобы добиться утрамбовки. Если дальнейшие работы будут продолжаться позже, обязательно накройте их и защитите от дождя, который может смыть их.
Чтобы потом не портить проезд, заранее выкопайте траншею, куда будет уложена втулка с электрокабелем, чтобы потом можно было легко и быстро подключить автоматику откатных ворот. Для этой работы вам понадобится обычная пластиковая водопроводная труба, диаметр выбирайте около 20 мм. В момент укладки рукава закройте концы трубы полиэтиленом, который защитит от грязи и влаги. Когда рукав уложен и засыпан, место, где произошла укладка, полить водой, чтобы добиться утрамбовки грунта.
До сих пор эскиз раздвижных ворот мало использовался, но в будущем он все равно будет очень полезен.
Подготовка столбов
Функцию сердечника будут выполнять металлические изделия, в данном случае трубы. Лучше брать прямоугольные изделия размерами 80Х80 мм или 100Х100 мм. Подойдут и круглые металлические трубы, диаметр берем 80 мм.
Труба над землей (ее верхняя часть) должна быть немного ниже столба, достаточно пары сантиметров. Если, например, высота столба 2,5 м, то ядро должно быть 2,45 м. Подземная часть не должна доходить до дна ямы. 5 см тоже достаточно. Если яма 90 см в глубину, то нижняя часть трубы 85 см.
Консультация. Для достижения максимальной прочности сердцевины, чтобы конструкция откатных ворот своими руками была прочной, можно сделать своеобразную арматуру, приварив снизу два усиливающих элемента крест-накрест. Длина свариваемых деталей 25 см.
При установке трубы в приямок защитите ее от влаги, накрыв чем-нибудь.
Откатные ворота своими руками: создание закладной детали
От качества этого элемента будет зависеть ваша работа в целом, ведь закладная деталь влияет на движение ворот и электропривод.
Для этого элемента вполне подойдет швеллер, ширина которого примерно 20 см, но не менее 16. Длина должна соответствовать половине ширины воротного проема.
Чтобы швеллер надежно и прочно держался в бетоне, необходимо будет приварить арматуру. Опять же, сварочный аппарат пригодится. Для работы выберите 4 отрезка арматуры, длина которых должна быть примерно 9 см.0 см. Сварите с двух сторон и обвяжите армирующими перемычками, выбрав диаметр 10 мм.
Бетонный фундамент под откатные ворота
Подготовка металлоизделий в принципе завершена, можно переходить к новому этапу работ. Необходимо залить фундамент для откатных ворот своими руками. За стандарт лучше взять марку бетона М200. Готовим смесь: цемента 1 ведро, песка — 3 в, щебня — 5 в. (фракция 5-20 или 20-40). Учитывая общий объем партии, используйте 20% воды.
Подождите, пока температура не станет нормальной, потому что в холода вам придется использовать дополнительные антифризные присадки. Если температура на улице нормальная плюсовая, можно приступать к процессу бетонирования.
Перед заливкой бетонного фундамента для откатных ворот своими руками еще раз убедитесь, что все металлоконструкции в ямах не сместились и надежно расположены. Под тяжестью бетона они могут сдвинуться, следите, чтобы этого не произошло. С помощью уровня проверьте ровность установки, проверив горизонтальность и вертикаль.
Канал — точно на уровне поверхности горизонта, если проход не готов, рассчитайте расстояние до верха. В идеале между створкой и поверхностью должно быть 7 см, чтобы в снежную погоду на ворота не налипал снег при движении.
Консультации. Конструкция откатных ворот своими руками должна быть прочной, не забывайте постоянно утрамбовывать бетон при заливке каждой порции смеси во избежание образования пустот.
Когда бетонирование завершено, можно приступать к выравниванию, чтобы убрать неровности. Если на улице очень жарко, бетон следует защитить от трещин, укрыв его. Поливайте его пару раз в день.
Пока бетон набирает прочность, можно отдохнуть недельку. Это настоятельная рекомендация, если ваша цель — надежные и долговечные ворота.
Кирпичная кладка столбов для откатных ворот
Разобравшись с фундаментами и дождавшись, пока они станут крепкими, можно приступать к кладке кирпича, установке закладных элементов для отливов. Используйте уголок 50х50 мм, длина которого примерно 8 см, и арматуру диаметром 8 мм, равную половине стойки. Приварите его к сердцевине.
На обшивку необходимы три вкладки из трех частей: 1 внизу после кладки 3-х рядов кирпича, затем средняя — посередине, и 1 часть вверху — зная верхний край ворот в будущем , сделайте кладку чуть ниже.
Каркас откатных ворот своими руками
Чтобы вам было удобнее создавать каркас, используйте трубы с сечением прямоугольник или квадрат. Для создания откатных ворот своими руками чертежи и схемы все равно придется использовать. Чертеж — подробная схема вашей работы, о которой шла речь в начале, теперь будет очень важна. Если у вас есть эскиз откатных ворот, проблем точно не возникнет. Также это помогает экономить материалы, используя ровно столько, сколько требуется для изготовления откатных ворот своими руками.
Удалить ржавчину с металлических труб, обезжирить и загрунтовать все остальные элементы. В стандартном варианте для створок и несущих элементов используется труба 60Х40 мм или 60Х30 мм. Вторая внутренняя рамка 30х20 мм.
Вся сборка начинается с направляющей, а это значит, что на этом этапе ее нужно подготовить заранее. При сборке каркаса обеспечьте его устойчивость в вертикальном положении, сварите две части труб (квадрата), они будут выполнять роль опор.
В опорной раме приварить нижнюю трубу к рейке с помощью прихваток. Используйте длину шва 15-20 мм, шаг 600-700 мм, с обеих сторон, порядок в шахматном порядке.
Консультация. Не делайте непрерывный шов. Это не только нецелесообразно и приводит к перерасходу электродов, но и грозит тем, что поведет направляющий профиль, заклинит ворота, станет тяжеловат ход.
После этого можем оголить вертикальные трубы, захватив их одной сваркой. С помощью уровня проверьте полученную ровность по вертикали, когда убедитесь, что все в порядке, только тогда производите сплошную сварку.
Далее внутри по периметру стоит приварить трубы второй рамы, не основной, к ним позже будет приварен профнастил. Трубы должны находиться в центре несущего каркаса, чтобы настил, когда он уже находится в створке, немного утонул.
Сварочные работы окончены, можно швы зачистить болгаркой, загрунтовать и покрасить.
Консультации. Покраску лучше делать в три слоя.
Для крепления гофрированного картона используйте 19мм специальные шурупы – по металлу, чтобы было проще, можно прикрепить, когда створка уже установлена в проем на опоре. Каждый лист нужно подгонять отдельно, он должен подходить к раме. Часть створки в форме треугольника оставьте без установки профлистов, потому что эта часть все равно не попадет в проем.
Все на створках, но остаются другие не менее важные детали.
Осталось совсем немного, чтобы закончить импровизированные раздвижные ворота.
Из металлических труб 60Х30 или 60Х40 мм создаются и монтируются отливы.
Для создания откатных ворот своими руками выберите фурнитуру:
Направляющая профиль хорошего качества, поверхность ровная, без изъянов, без шероховатостей, без окалины. Металл должен быть специфическим, в составе должно быть больше обычного углерода
Роликовые тележки — с металлическими роликами полимеры брать нельзя. Подшипники с металлическими резиновыми пыльниками. Двигайтесь без труда. Обязательно позаботьтесь о защите от коррозии.
Верхняя пластина с роликами, их должно быть 2 или 4. Лучше брать с резиновым покрытием, которое не будет царапать полотно.
Нижний концевой ролик — подходит либо полимер, либо металл.
Нижний и верхний ловители.
Заглушки резиновые, желательно с рифленой частью.
Монтажные пластины для роликов.
Устройство откатных ворот своими руками не составит большого труда. Осталось провести монтаж перечисленных элементов и приступить к монтажу автоматики. Конструкция откатных ворот кажется сложной, но ее можно сделать своими руками, без сторонней платной помощи, воспользовавшись нашей инструкцией и посмотрев видеоинструкцию ниже.
Установка въездных ворот | Автоматические ворота Everlast
Готовы ли вы к новым въездным воротам? У вас есть план или вся информация, необходимая для установки въездных ворот? Прежде чем принимать какое-либо финансовое решение, задайте себе следующие вопросы:
Зачем вам нужны въездные ворота?

Какие въездные ворота вы хотите установить? Это будут автоматические ворота или вам подойдет ручная?
Какой дизайн вы хотите выбрать?
Какой материал вы предпочитаете?
Что лучше всего подходит для вас и вашего дома? Откатные или распашные ворота?
И самый главный вопрос – кто вам будет ставить калитку? Неправильно или плохо установленные ворота – это не что иное, как плохой забор.
Первый шаг, конечно же, определить, зачем вам вообще нужны ворота.

5 Причины, по которым вам могут понадобиться въездные ворота
N
Ворота на въезде обеспечивают контроль и чувство безопасности. Это позволяет не только ограничить доступ людей к вашей собственности, но и держать ваших детей и домашних животных на безопасном расстоянии от внешнего мира. Он действует как барьер между вами и любым нежелательным или несанкционированным доступом.
N
Если раньше въездные ворота были доступны только элитному классу, то сейчас позволить себе эти стильные ворота может почти каждый. Иногда выбор идеальных ворот, которые дополняют и подчеркивают красоту вашего жилого дома, может стать ошеломляющим опытом. Так как сегодня существует так много вариантов с точки зрения дизайна, стиля и материала.
N
Въездные ворота бывают двух основных типов – ручные и автоматические. С установленными автоматическими воротами жизнь становится проще. Ручные ворота должны быть открыты или закрыты кем-то, но автоматические ворота могут управляться с помощью дистанционного управления. Удаленный доступ означает, что вам не нужно выходить из машины, чтобы открыть ворота, и вы можете получить доступ к входу в свой дом одним щелчком мыши.
N
Въездные ворота также обеспечивают уединение для людей, живущих в этом доме.
N
Въездные ворота не только улучшают безопасность и привлекательность дома, но и мгновенно увеличивают стоимость продажи недвижимости. Многие страховые компании считают наличие въездных ворот огромным плюсом.
Если вы ищете кого-то для установки, ремонта или обслуживания ворот в вашем доме или офисе, не стесняйтесь позвонить нам для оценки. Мы стремимся предоставлять доступные услуги с большим удовлетворением клиентов. Наши опытные и обученные специалисты позаботятся о том, чтобы вы получили лучшее соотношение цены и качества.
С экспертами на вашей стороне вы сможете принять более взвешенное решение о покупке. Вы будете удивлены, увидев, насколько это поможет вам сэкономить деньги и время. Так что не думайте дважды и звоните нам.
Наша компания предлагает сварку на месте самого высокого качества. Мы всегда с нетерпением ждем возможности оперативно помочь вам в решении ваших проблем с воротами безопасности, чтобы вам не пришлось беспокоиться о безопасности вашей семьи или домашних животных. Мы доступны 24 х 7 и только звонок далеко.
Ворота с широкими стойками позволяют открываться в небольших помещениях.

используется вставленная карта или карта с RFID-чипом, специально запрограммированная для ворот. Он популярен среди предприятий с большим количеством сотрудников. Если сотрудника увольняют или увольняют, карту достаточно просто отключить и не нужно каждый раз вводить новый пароль.

безопасно, удобно и просто. Одним из основных преимуществ по сравнению с карточным интерфейсом является отсутствие риска кражи карты и использования ее посторонними лицами. Его проще установить и запрограммировать, чем вход на основе карты, он имеет множество вариантов пароля, может быть размещен в любом месте вокруг входа и дистанционно связывается с воротами.

— это упрощенная проверка без клавиатуры и монитора и быстрый метод для постоянных людей, постоянно использующих систему.
ПРАВИЛА БЕЗОПАСНОСТИ
В США все электрические ворота должны соответствовать стандарту Underwriters Laboratories 325 (UL 325). Система должна быть проверена калиброванным измерителем силы, а результаты должны храниться в техническом файле в течение семи лет. Ответственность за соблюдение правил несет установщик ворот, а не производитель. Полная оценка риска должна проводиться с максимальным усилием в определенных контрольных точках, во всех точках раздавливания и разрезания, с подтверждением всего необходимого электрического оборудования, а также с предложением соответствующих защитных устройств и рекомендуемой программы обслуживания, чтобы гарантировать, что ворота будут работать.

РубрикаРазное

Монтаж откатных ворот своими руками: Как правильно установить откатные ворота своими руками

Установка откатных ворот своими руками

Что такое откатные ворота

Плюсы и минусы

Выбор материала

Подготовка инструмента

Как установить откатные ворота

Металлочерепица в Евпатории: достоинства и недостатки

Браширование древесины: особенности технологии, способы, советы

Толщина сэндвич-панелей: какая бывает, на что влияет, как рассчитать

Ремонт мягкой кровли

Изготовление и монтаж откатных ворот: как сделать своими руками?

Установка откатных ворот своими руками

Установка откатных ворот своими руками

Преимущества откатной конструкции

Виды ворот

Галерея: откатные ворота (25 фото)

Составление проекта

Техническое задание

Конструкция консольных ворот

Монтажные работы

Фундамент

Процесс сборки

Автоматика

Антикоррозийные работы

Инструменты

Типовые ошибки

Как осуществить монтаж и установку откатных ворот своими руками

Установка откатных ворот своими руками

Несколько слов об устройстве откатных ворот

Подготовительный этап

Руководство по установке откатных ворот

Общая схема откатных ворот отображена ниже (рис. 8).

Установка откатных ворот: схема и монтаж — Мастремонт.ру

Устройство откатных ворот

Схема откатных ворот

Необходимое условие при изготовлении сдвижных ворот

Чертежи откатных ворот

Выбор комплектующих

Изготовление и монтаж

Для монтажа откатных ворот своими руками потребуется:

Изготовление бетонного основания

Разметка ямы под фундамент для откатных ворот

Выемка грунта

Изготовление закладного элемента

Установка закладного элемента в готовую яму

Заливка ямы бетоном

Установка ворот

Определите и обозначьте линию движения ворот

Подготовка роликовых тележек к монтажу

Определение границ положения роликовых опор

Сборка

Регулировка горизонтального положения щита и положения роликовых опор

Регулировка положения роликовых опор внутри несущего профиля

Установка концевого ролика и заглушки несущего профиля

Установка верхнего направляющего кронштейна

Обшивка полотна ворот

Монтаж верхнего и нижнего уловителей

Монтаж автоматики

Смотрите также

Откатные ворота своими руками 👉 материалы и комплектующие

Элементы и комплектующие откатных ворот

Преимущества и недостатки

Материал

Декор

План работы на примере металлических откатных ворот

Рытье траншеи и подготовка фундамента

Подготавливаем закладной элемент

Проводка электричества

Заливка фундамента

Сборка воротного полотна

Монтаж роликовых тележек к швеллеру

Установка верхнего фиксатора

Концевой ролик и заглушки

Крепление верхнего и нижнего уловителя

Установка и подключение автоматики

Небольшое заключение

Пошаговая инструкция установки откатных ворот своими руками

Установка откатных ворот своими руками

404 — СТРАНИЦА НЕ НАЙДЕНА
