Монтаж откатных ворот видео инструкция – Установка откатных ворот своими руками

В рамках подготовительных работ выявляется тип грунта, что в свою очередь может повлиять на способ создания бетонной подушки под рельсу.

Создание бетонного основания

Процесс создания фундамента для откатных ворот состоит из нескольких этапов:

1. разметка грунта;
2. выемка грунта;
3. создание и установка закладного элемента;
4. заливка ямы бетоном.

Вдоль забора в сторону отката ворот отмеряют расстояние, равное длине бетонного основания. Обычно этот параметр равен половине ширины проезда. При этом ширина основания должна быть равна 400-500 мм. Если опоры ограждения не могут быть использованы для установки ворот, предусматривают яму для установки ответного столба, который должен не заужая прохода примыкать к ограждению. Для автоматизированных ворот также предусматривают возможность укладки кабеля между столбами непосредственно под проездом. Выемка грунта производится обычно на глубину от 1000 мм.

Изготовление и укладка закладного элемента, бетонирование

Для создания закладного элемента используют швеллер 20, длина которого соответствует яме под основание, а также арматуру диаметром 12 мм для создания решетки и соединения конструкции в единое целое. К швеллеру приваривают вертикально ориентированные куски арматуры длиной порядка 1 м и поперечные перемычки. Конструкция опускается в углубление под основание арматурой вниз так, чтобы швеллер своей боковой поверхностью прилегал к столбу ограждения и при этом располагался строго горизонтально по направлению движения створки. Важным является уровень расположения верхней кромки швеллера. От этого зависит наличие и величина зазора между нижней кромкой ворот и дорожным полотном. Если требуется установка дополнительных опорных столбов, они заглубляются и скрепляются с закладным элементом.

Заливка ямы бетоном

Процедура бетонирования проводится таким образом, чтобы поверхность закладного элемента, а именно швеллера, оставалась непокрытой. На высыхание фундамента под откатные ворота обычно отводят 6-7 дней в зависимости от погодных условий.

Установка самих ворот

Монтаж производится в несколько этапов:

1. определение и разметка траектории движения сдвижной створки;
2. подготовка роликовых тележек;
3. определение границ расположения роликовых опор;
4. сборка конструкции;
5. регулировка положения роликовых опор и щита;
6. установка концевого ролика, а также заглушки несущего профиля;
7. монтаж верхнего направляющего кронштейна;
8. монтаж ответного столба;
9. обшивка полотна ворот;
10. монтаж автоматики и ловителей;
11. отладка оборудования.

Схема установки откатных ворот предполагает установку роликовых тележек и определение нахождения роликовых опор. На этапе сборки конструкции роликовые тележки вставляют в профиль и смещают по направлению к центру. Ворота устанавливают на закладной элемент роликовыми опорами, располагая их строго вертикально и ориентируясь при этом на заранее установленную разметку.

Ответный столб создает плоскость для установки ловителей, а также позволяет закрыть технологический зазор. Его устанавливают вплотную и крепят к опорному столбу ограждения на другой стороне ворот от закладного элемента.

Обшивка полотна может быть выполнена с применением различных материалов, начиная от дерева, заканчивая демократичным профлистом. Способ обшивки во многом зависит от выбранного материала и дизайна конструкции в целом.

Уловители позволяют частично снять нагрузку с роликовых опор при закрытых воротах, а также удерживают полотнище створки от раскачивания при значительных ветровых нагрузках.

Установка и отладка работы автоматических систем управления воротами осуществляется строго по инструкции производителя.

Если у вас имеется собственный опыт установки откатных ворот, мы будем рады, если вы поделитесь им с нами в комментариях. Также вы можете задать вопросы специалистам и обсудить нюансы процесса монтажа.

vorotakzaboru.ru

Установка откатных ворот, на примере ворот Алютех. Монтаж видео.

1.  Проверка комплектации комплекта для установки

Установка откатных ворот начинается с проверки комплектации. Набор распаковывается, комплектация проверятся путем сверки имеющихся деталей и комплектующих с перечнем, который должен быть в каждом наборе.

2. Ознакомление с правилами безопасности:

• нельзя переносить электроинструменты во включенном состоянии;
• все работы должны проводиться квалифицированным персоналом;
• рабочие обязаны быть в специальной защитной одежде;
• переносить инструменты следует в ящике или сумке;
• к работе с электроинструментами персонал допускается только после инструктажа.

3. Подготовка проема

Перед монтажом необходимо подготовить проем к установке откатных ворот. Комплекс мер включает установку и позиционирование опорной рамы, обустройство фундамента, прокладку электрических кабелей. Следует убедиться в горизонтальности рамы, проверить правильность её расположения относительно конструкции. Также проверке подлежат координирующие размеры и правильность разводки электрических кабелей.

4. Сборка рамы ворот

Производится сборка угловых соединений рамы. Устанавливается вертикальный импост на направляющую шину (отверстия для винтов должны находиться со стороны технологической части). Монтируется верхняя балка. После сборки рама не обладает необходимой жесткостью, именно поэтому выровняются диагонали. Стягиваются угловые соединители, а импост крепится к соединителям.

Сборка рамы ворот

5. Установка заполнения

Рама заполняется выбранным материалом. В процессе монтажа откатных ворот допускается его подрезка. Сэндвич-панели, профили роликовой прокатки могут устанавливаться как горизонтально, так и вертикально. Цена монтажа откатных ворот напрямую зависит от заполнения. Некоторые материалы требуют совершения дополнительных действий: например, монтажа тросовой натяжки.

Установка заполнения откатных ворот

5.1 Установка опор роликовых

Завести роликовые опоры в шину рамы конструкции. Поместить ролик опорный в шину рамы ворот как со стороны технологической части (это относится к модели Elegant), так и со стороны закрывающей проем. Его пластина должна плотно прилегать к торцу шины. Она фиксируется двумя самонарезающими винтами.

Установка роликовых опор при монтаже ворот

5. 2 Установка упора

Со стороны технологической части ворот створок конструкции установить упор. Для этого он заводится в направляющую шину. Следить за тем, чтобы край детали располагался на расстоянии 5 мм от шины. Зафиксировать упор двумя самонарезающими винтами. Установить декоративную крышку. Выступы, предназначенные для закрепления крышки, должны войти в отверстия шины.

Установка упора ворот

5.3. Установка зубчатой рейки

На расстоянии, указанном в технической документации, от поперечной грани шины со стороны основной части створки конструкции приложить к козырьку шины рейку, отложить метки, и выполнить четыре отверстия на каждой рейке, зафиксировать их шайбами и гайками. Расположить по длине шины.

Установка зубчатой рейки откатных ворот

6. Монтаж откатных самонесущих ворот

6.1 Установка створки конструкции на опорную раму

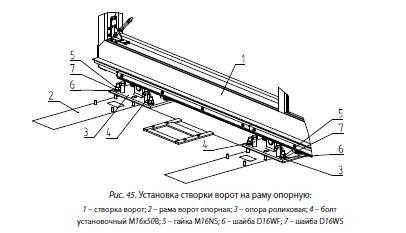

Установить створку конструкции на опорную раму. Перед монтажом откатных ворот нужно расставить опоры роликовые так, как они расположены на опорной раме. Деталь выставить на опорах роликовых в средней позиции, тем самым придав устойчивость. Установить опоры роликовые на площадки со шпильками.

Установка створки конструкции на опорную раму

6.2. Установка удерживающих столбов

Установить столб на закрепленную к опорной раме площадку со шпильками и зафиксировать пружинными шайбами и гайками. В процессе работы следить за правильным положением с помощью уровня, длину диагоналей контролировать при помощи рулетки.

Установка удерживающих столбов

6.3 Монтаж элементов притвора

Конструкция самонесущих ворот Алютех позволяют произвести монтаж как с использованием столба притвора, так и без него. Перед проведением работ следует перевести ворота в закрытое положение, тем самым добившись симметричности полотна относительно проема.

Монтаж элементов притвора ворот

6.4 Монтаж электропривода

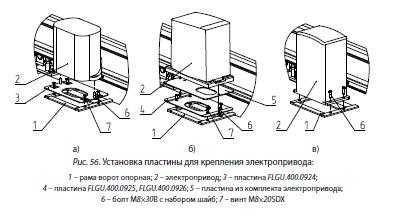

Установить на раму ворот опорную пластину типа FLGY, выбор который зависит от типа электропривода. Пластина крепится на специальную рамку. При осуществлении монтажа следует руководствоваться инструкциями производителя. В случае перемещения полотна вручную нужно разблокировать привод.

Монтаж электропривода откатных ворот

6.5 Установка ручки

Сначала следует приложить ручку на стойку створки и поместить ее симметрично относительно стойки, отложить отметки, просверлить два отверстия ⌀ 5 мм и зажать самонарезающими винтами, в отверстия крепежных элементов установить декоративные заглушки.

Установка ручки

6.6 Установка засова

Закрепить кронштейн к поверхности нижнего улавливателя. Выполнить отверстия ⌀ 4.2 мм и зафиксировать винтами самонарезающими. Потом смонтировать засов на стойку рамы ворот. Просверлить отверстия ⌀ 4.2 мм в засове и зафиксировать винтами самонарезающими.

Установка засова

7. Нанесение таблички

После проведения монтажных работ следует установить табличку изделия, которая поставляется вместе с воротами.  Она размещается на торце стойки со стороны технологической части.

8. Проверка работоспособности

После установки откатных ворот проводятся следующие работы: подключение автоматики, проверка работоспособности, программирование электропривода. Рекомендуется действовать согласно инструкциям производителя. Работоспособность изделия проверятся путем пятикратного повторения цикла открывания/закрывания.

9. Сдача установленной конструкции

Порядок сдачи:

• демонстрация работоспособности откатных ворот;
• заполнение раздела «Свидетельство о монтаже» паспорта.

Несколько слов в пользу профессионального монтажа

Во-первых, у специалистов есть возможность заменить поврежденный в ходе установки конструкции элемент. Во-вторых, вы получаете готовую к эксплуатации систему. В-третьих, вам не придется тратить силы и время. Цена ворот откатных с установкой зависит от сложности и размеров конструкции, наличия калитки, материала заполнения.

Если вы все же решили сэкономить на цене откатных ворот с установкой, мы рекомендуем руководствоваться инструкцией, приведенной выше, а также ознакомиться с видео, размещенным на странице.

Автор в Google+

service-vorota.ru

инструкция на видео и схема

Правильно собранный механизм откатных ворот должен обеспечивать свободное перемещение подвижного полотна в одной плоскости вдоль ограждающей стены. Поэтому при их установке особое внимание уделяется выполнению требований инструкции производителя к точности монтажа закладных и несущих элементов.

Делаем монтаж

Основа конструкции

Конструкция опорной части ворот состоит из горизонтальной площадки, расположенной сбоку от створа. На ней с заданным интервалом установлены каретки с роликами. По их поверхности движется консоль – балка, длина которой обеспечивает ее перемещение на всю ширину проезжей части. Балка представляет собой С-образный профиль, который, жестко скреплен с подвижным полотном. В вертикальной плоскости полотно удерживают фиксаторы, установленные на опорных столбах по верхнему уровню подвижной рамы.

Чтобы обеспечить равновесие подвесной конструкции, ворота делают в полтора раза длиннее проема, который они должны перекрывать. При этом на первый план выходит точность замеров и монтажа – от них зависит устойчивость всей конструкции и способность полотна передвигаться по заданной траектории без отклонений.

Основной закладной элемент – швеллер, длина которого равна длине противовеса – добавочной части полотна. Его монтаж осуществляется на фундамент, в состав которого входят две винтовые сваи (или два забетонированных шурфа) глубиной от 1,7 м; армирующая рама. Вся конструкция заливается монолитным бетоном.

Готовые изделия и сборные комплекты

Монтаж откатных ворот своими руками будет выполнить легче, если использовать опорные и несущие элементы, изготовленные на специализированных предприятиях. Большинство из них предлагают вместе с материальной частью схемы установки, чертежи, инструкции и другую документацию. На рынке активно работают международные и национальные корпорации – Дорхан, Ролтэк, Алютех.

Удобным для монтажа изделием является конструкция корпорации Дорхан: в ней закладной швеллер соединен в неразборный узел с опорной стойкой и армирующей сеткой. При его монтаже достаточно просто обеспечить соблюдение горизонтального и вертикального уровня силовой рамы. Несущая полка швеллера оборудована анкерными болтами, оснащенными регулировочными гайками. Благодаря им при необходимости нивелировку уровня кареток можно провести, изменяя угол крепления опорных пластин в соответствии с инструкцией.

Наличие регулировочных механизмов – одно из отличий комплекта откатных ворот Дорхан. Улавливатели, фиксаторы, поддерживающие кронштейны состоят из двух элементов:

• опорной части, жестко закрепленной на несущих стойках;
• фиксирующего приспособления, положение которого регулируется в эллиптических отверстиях основы.

При монтаже ворот можно воспользоваться кинороликом. Монтаж откатных ворот по видео доступно демонстрирует процесс установки. После просмотра более понятными становится причины ограничений, проясняются возможные ошибки, последовательность операций.

Этапы монтажа

Очередной этап монтажа откатных ворот – установка приемной опоры. Она может устанавливаться на винтовых сваях или крепиться к уже существующей стойке ворот. Главное в операции – обеспечить соосность опор – несущей и улавливающей. Добиваются этого с помощью шнура, протянутого от серединной линии швеллера вдоль оси движения полотна. Расстояние от нее до боковых поверхностей обоих столбов должно быть одинаковым и не превышать, при этом, 50 мм.

Установку приводного механизма выполняют после застывания бетона – через три-четыре дня с момента заливки. С этой целью к швеллеру в районе расположения первой опоры крепят кронштейны, на которых будет установлен двигатель с звездчатым приводом.

Следующий пункт, который рекомендует выполнить инструкция по монтажу откатных ворот – установка роликовых опор. Каретка – наиболее уязвимый элемент изделия. К их выбору подходят со всей серьезностью: этот узел подвергается весовой нагрузке, абразивному воздействию пыли; он должен функционировать в дождь, снегопад, при разных температурах.

Роликовый механизм

Фирма Ролтек производит роликовые каретки, которые дифференцированны в соответствии с массой ворот. Механизмы изготавливаются из полиуретана, цветных металлов и стали; они способны проработать не одно десятилетие, выдерживая регулярную нагрузку в 300, 500 или 800 кг. Цена кареток Ролтек различна и коррелируется с видом материалов, Но выбрать их можно учитывая не только вес, но и интенсивность эксплуатации ворот, обозначенной в инструкции: дневной цикл открываний на автопредприятии состоит из нескольких сотен рабочих движений, а на коттеджном участке составляет несколько раз в день.

Монтаж опорной пластины выполняется при помощи анкерных болтов, если они были предусмотрены в выбранной конструкции. В противном случае площадки предварительно фиксируеются точечной сваркой. После уточнения положения оснований, при котором полотно перемещается в заданной плоскости и равномерно прилегает к опорам, пластины обваривают по периметру.

Движущееся ограждение

Монтаж полотна сдвижных ворот – операция простая, при условии точного выполнения всех предыдущих требований инструкции по установке. С-образная консоль надевают на ролики и проверяют работоспособность.

Полотна от компании Алютех отличаются высокой функциональностью, универсальностью и прочностью. Предприятия корпорации предлагают ограждения, выполненные на основе 25 видов профилей. При этом фирма уделяет внимание коррозионной стойкости конструкции: многие ее элементы изготовлены их прочных алюминиевых сплавов.

Заключительный этап монтажа – установка фиксаторов, улавливателей, направляющих роликов, заглушек, крышек. Для их крепления удобно использовать кронштейны-основания, которые обеспечат определенную степень свободы элементов на этапе примерки и подгонки. Окончательную фиксацию проводят после точного выведения ограничителей и амортизаторов в заданных плоскостях. Более точное представление о последовательности заключительных операций дает монтаж по видео откатных ворот.
