виды, схемы отопления, монтаж отопления

Отапливать дом можно используя различные системы отопления, однако чаще всего делают выбор в пользу водяной системы отопления. Водяное отопление — это традиционная система отопления как для городских, так и для загородных домов. Система водяного отопления надежна, эффективна, проста в монтаже и обслуживании. Простота системы водяного отопления позволяет обслуживать систему своими руками, а в большинстве случаев смонтировать систему водяного отопления дома также можно самостоятельно.

Принцип устройства системы водяного отопления дома

Система водяного отопления дома состоит из котла, радиаторов отопления (системы водяных теплых полов), расширительного бака, циркуляционного насоса и группы безопасности, все элементы системы отопления соединены между собой трубами. В качестве теплоносителя может использоваться вода или антифриз. Применяя антифриз можно не бояться размораживания системы при ее отключении в зимний период.


Рис.1. Принципиальная схема системы водяного отопления дома. Водяная система отопления состоит из котла, расширительного бака, насоса и радиаторов отопления.

Котел отопления – основа любой системы водяного отопления дома. В системе водяного отопления могут применяться котлы на любом виде топлива. Котлы отопления по виду используемого топлива могут быть газовые (на природном и сжиженном газе), твердотопливные (дрова, пеллеты), на жидком топливе (дизельное топливо), электрические. Выбор типа котла зависит от доступности, бесперебойности поставки и стоимости топлива.

Циркуляционный насос предназначен для прокачки теплоносителя через систему отопления.

Группа безопасности состоит из воздухоотводчика, манометра и аварийного клапана. Воздухоотводчик удаляет воздух из системы отопления. Манометр необходим для контроля давления в системе. Аварийный клапан сбрасывает часть теплоносителя при превышении допустимого давления в системе, тем самым предохраняя систему отопления от возможных разрывов.

Трубы в системе водяного отопления дома могут применяться любых видов, т.к. температура в системе отопления частного дома не превышает 90 градусов. Наибольшее распространение получили полипропиленовые трубы. Они надежны в местах соединения и просты в монтаже.

Расширительный бак в системе отопления необходим для компенсации увеличения объема теплоносителя в системе при нагревании. В зависимости от типа системы отопления расширительные баки бывают открытого и закрытого типа.

Виды систем водяного отопления дома

Система водяного отопления может быть двух видов: открытая (гравитационная) и закрытая.

В открытой системе отопления циркуляция теплоносителя осуществляется естественным образом за счет разности плотности горячей и холодной воды. Вода, нагретая котлом (имеет меньшую плотность), по стояку поднимается вверх в то время как остывшая (имеет большую плотность) опускается вниз, т.е. циркуляция происходит под действием силы тяжести, отсюда и название гравитационная. Также система отопления получила название открытой, т.к. в ней применяется расширительный бак открытого типа, и система сообщается с атмосферой.


Рис.2. Система отопления открытого типа. Для системы этого вида принципиальным требованием является уклон труб и применение расширительного бака открытого типа.

Открытая система отопления может работать без циркуляционного насоса, поэтому она энергонезависима, т.е. при отключении электроэнергии циркуляция не прекратится, и система отопления будет работать.

Открытая система отопления обладает рядом недостатков. Она довольно громоздкая и сложная в монтаже, т.к. все трубы должны быть смонтированы с определенным уклоном, а расширительный бак должен быть установлен в высшей точке системы, при этом в теплом помещении, что не в каждом доме возможно. При эксплуатации открытой системы отопления требуется постоянный контроль уровня теплоносителя, т.к. он интенсивно испаряется из открытого расширительного бака. Поэтому выбирать открытую схему системы отопления следует в том случае если есть проблемы с подачей электроэнергии, в противном случае целесообразно выбрать систему отопления закрытого типа, т.к. она не имеет недостатков открытой схемы.

В закрытой системе отопления циркуляция теплоносителя осуществляется циркуляционным насосом, а расширительный бак применяется закрытого типа, что и дало название системе.


Рис.3. Система отопления закрытого типа. В системе отопления закрытого типа отсутствуют ограничения по монтажу элементов. Этот вид системы отопления компактный и простой в монтаже.

Ограничения по месту установки расширительного бака и расположению труб в закрытой системе отсутствуют, поэтому закрытая система получается более компактной и простой в монтаже. Принудительная циркуляция теплоносителя позволяет скрыто расположить трубы системы отопления, а также в качестве обогревателей использовать не только радиаторы отопления, но и водяные теплые полы. Благодаря чему закрытая система водяного отопления получила наибольшее распространение.

Схемы системы отопления дома

Схема системы отопления определяется способом соединения нагревательных приборов. Различают три схемы системы отопления: однотрубная, двухтрубная и лучевая.

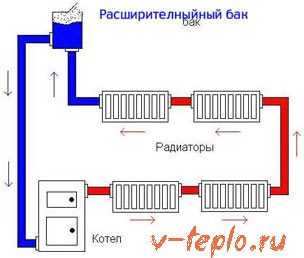

Однотрубная схема системы отопления представляет собой последовательное соединение радиаторов отопления. Особенность схемы в том, что все радиаторы (вход и выход радиатора) подключаются к одной трубе.

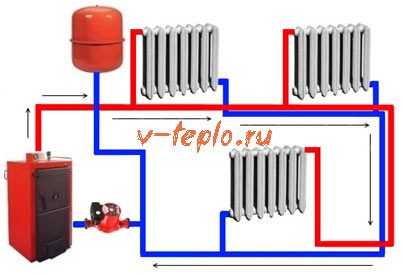

Рис.4. В однотрубной схеме отопления все радиаторы подключаются последовательно. Такой подход приводит к тому, что каждый следующий радиатор работает хуже предыдущего. Для устранения этого недостатка необходима балансировка системы отопления.

Достоинство такой схемы системы отопления простота монтажа и низкий расход труб при монтаже. Недостаток – сложность регулировки (балансировки). По мере движения теплоносителя по системе он отдает свое тепло радиаторам отопления, таким образом последнему радиатору тепла достается меньше всего. Поэтому систему необходимо балансировать. Сделать это можно с помощью установки на каждый радиатор специальной запорной арматуры (термоголовок, регуляторы расхода), либо сделать предварительный расчет системы и использовать трубы различного сечения для выравнивания расхода теплоносителя.

Двухтрубная схема система отопления представляет собой систему, в которой горячий теплоноситель подается по одной трубе, а отдав свое тепло радиатору отводится по другой. Таким образом получается, что радиаторы отопления подключены параллельно.

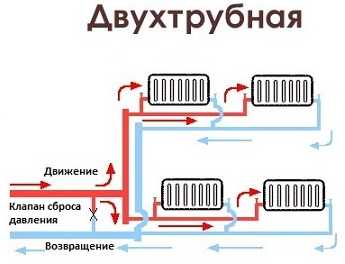

Рис.5. В двухтрубной схеме системы отопления все радиаторы подключены параллельно. Таким образом тепло между радиаторами распространяется равномерно, а система легко балансируется.

Параллельное подключение радиаторов отопления значительно упрощает балансировку системы (регулировку) и позволяет достаточно точно задавать температуру в помещении. Например, в нежилых помещениях можно поддерживать минимальную температуру, а в жилых оптимальную, это позволит сэкономить на отоплении. Недостаток – расход труб для отопления будет в 2 раза больше, чем при однотрубной разводке.

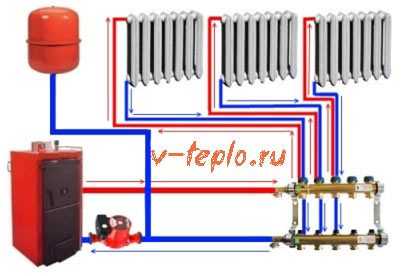

Лучевая схема системы отопления подразумевает подключение каждого отопительного прибора индивидуально. В этой схеме применяется коллектор, который распределяет теплоноситель по радиаторам отопления. Только по этой схеме можно установить водяные теплые полы.


Рис.6. Лучевая схема системы отопления. В этой схеме все радиаторы подключаются индивидуально через коллектор. В коллекторе устанавливается регулирующая арматура, которая позволяет выполнять точную настройку каждого радиатора.

С точки зрения простоты управления системой отопления это схема не имеет конкурентов. Работой каждого отопительного элемента можно управлять индивидуально, и это не скажется на работу остальных отопительных приборов. Такой подход приведет к значительному снижению затрат на отопление. Недостатком является высокий расход труб, необходимость монтажа коллектора.

Система отопления и горячая вода в доме

Горячую воду в доме можно обеспечить двумя способами: установить электрический накопительный водонагреватель или использовать котел отопления для создания горячего водоснабжения. Существует два варианта создания горячей воды по средствам котла: установить двухконтурный котел или бойлер косвенного нагрева.

Существует много моделей котлов, имеющих два контура нагрева один для отопления другой для горячего водоснабжения. Таким образом система горячего водоснабжения подключается к котлу и при включении воды котел начинает работать как колонка. Такой способ хорош если одновременно будут работать не более двух точек водоразбора, с большим количеством котел не справится.


Рис.7. Схема работы бойлера косвенного нагрева. Вода из системы отопления направляется в змеевик бойлера. Проходя по змеевику вода в бойлере нарывается и подается в систему горячего водоснабжения.

Решение данной проблемы — это установка бойлера косвенного нагрева. Бойлер косвенного нагрева представляет собой бочку, в которой установлен змеевик. Горячая вода из системы отопления проходя по змеевику нагревает воду в бойлере. Нагретая вода может подаваться на любое число точек водоразбора.

Монтаж водяного отопления дома

Монтаж системы водяного отопления начинают с подбора всех элементов системы. Правильный выбор компонентов системы обеспечит ее комфортную эксплуатацию и легкий монтаж.

Основной элемент системы отопления это котел. Вне зависимости от типа используемого топлива основной характеристикой котла является мощность. Если высота потолков в вашем доме не превышает 3 м, то для расчета мощности котла можно использовать соотношение 1кВт вырабатываемой котлом мощности необходимо для отопления 10 кв.м. площади дома.

Выбирая котел отопления следует сразу позаботится о горячем водоснабжении дома. Если число проживающих в доме 1-2 человека, то целесообразно выбирать двухконтурный котел, который обеспечит и горячую воду, и отопление. Если у вас большая семья, то целесообразнее выбрать одноконтурный котел и установить бойлер косвенного нагрева. Бойлер следует выбирать из расчета, что на 5 человек требуется объем бойлера примерно 100 - 120 литров.

Котлы отопления могут быть с открытой и закрытой камерой сгорания. Для установки первого типа необходимо иметь дымоход и помещение отведенное под котельную, в которой будет обеспечена вентиляция. Котлы второго типа снабжаются воздухом и выводят отработанные газы, через коаксиальный дымоход, который монтируется в стене рядом с котлом. Котлы с закрытой камерой сгорания установить значительно проще.


Рис.8. Схема установки котла с закрытой камерой сгорания и коаксиальным дымоходом. Достоинство котла этого типа: простота установки, котел не потребляет кислород из помещения, не требует строительства дымохода и системы вентиляции.

Некоторые модели котлов отопления могут быть снабжены расширительным баком и циркуляционным насосом, что значительно упрощает монтаж системы водяного отопления. Если котел не имеет этих элементов, то выбрать их можно следующим образом. Объем расширительного бака должен быть примерно 10% от объема системы отопления. Основная характеристика циркуляционного насоса — это напор. Приближенно напор насоса можно вычислить как 5% от мощности котла.


Рис.9. Схема котла отопления. Современные котлы уже снабжены расширительным баком и циркуляционным насосом, что упрощает монтаж системы водяного отопления.

В системе водяного отопления дома могут применяться любые виды радиаторов отопления. Приближенный расчет мощности радиатора вычисляется на основе соотношения 100Вт тепловой мощности радиатора необходимо для отопления 1 кв.м. помещения. Рассчитывая мощность радиаторов необходимо учитывать, что максимальная производительность достигается при одностороннем подключении, а минимальная при нижнем.


Рис.10. Виды подключения радиаторов отопления и влияние на отдаваемую мощность радиатора.

Все радиаторы отопления должны быть снабжены воздухоотводчиками. Для простоты балансировки системы и для возможности регулировки температуры в помещении радиаторы необходимо укомплектовать терморегуляционными кранами или термоголовками (термостатами).


Рис.11. Радиатор отопления должен комплектоваться воздухоотводчиком и термоголовкой. Также необходимо устанавливать краны для возможности демонтажа радиатора для его замены.

Монтаж системы отопления начинают с установки котла отопления и радиаторов отопления. После чего все элементы системы соединяют между собой трубами.

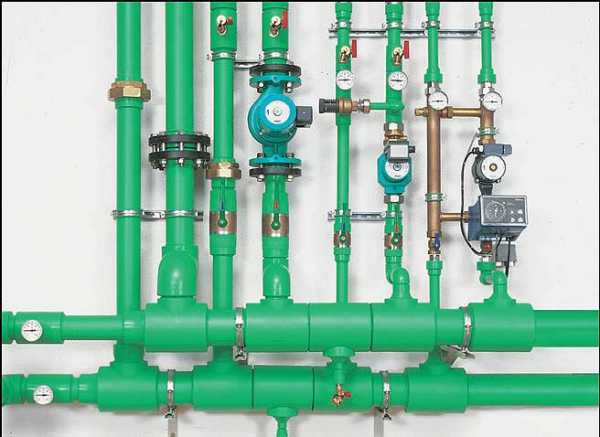

Для индивидуальных систем водяного отопления удобно применять полипропиленовые трубы, хотя можно использовать и любые другие. В отличие от стальных труб полипропиленовые просты в монтаже, а для их сварки необходим сварочный аппарат для полипропиленовых труб, он имеет небольшую стоимость и им очень просто работать даже не специалисту. Полипропиленовые трубы также выигрывают перед металлопластиковыми, т.к. последние имеют соединительные элементы, которые со временем могут начать подтекать.

При монтаже системы водяного отопления следует предусмотреть отвод для заполнения и слива системы. Этот отвод должен быть расположен в нижней точке системы. Также в верхней точке необходимо установить воздухоотводчик. Вместо воздухоотводчика может быть установлена группа безопасности. Она устанавливается в верхней точке подающей трубы системы отопления.


Рис.12. Для удобства обслуживания и безопасности использования системы водяного отопления необходимо предусмотреть отвод для слива/наполнения в нижней точке системы, и смонтировать группу безопасности в верхней точке системы.

Соединяя элементы системы отопления следует позаботится о том, что некоторые элементы могут сломаться раньше времени и потребуется их замена. Поэтому все приборы (котел, насос, расширительный бак, бойлер и пр.) системы отопления должны устанавливаться через кран и разъемное соединение (американка). Таким образом их можно будет демонтировать и заменить, не сливая систему отопления.

Рассмотренные варианты реализации системы водяного отопления в частном доме позволят вам правильно подобрать все элементы и с монтировать систему. В том случае если вы затрудняетесь все сделать самостоятельно, то полученные знания позволят проконтролировать нанятых работников.

mhremont.ru

Монтаж водяного отопления: особенности, преимущества

При наличии суровых зим в наших краях требуется должный монтаж отопительной системы. И он не так прост, как кажется. Во-первых, нужно ориентироваться в системах отопления, знать преимущества и недостатки каждого из видов. Наиболее популярными являются: электрическое отопление — нагрев осуществляется при помощи электроприборов, камин или печь, системы водяного отопления — роль теплоносителя играет жидкость.

Обогрев квартиры или дачного домика с помощью водяного отопления — лучший выбор отопительной системы.

Монтаж водяного отопления является наилучшим выбором для обогрева квартиры или загородного дома.

Этот вид имеет несколько неоспоримых преимуществ, благодаря которым установка водяного отопления стала столь широко применяться.

Преимущества, которые имеет водяное отопление

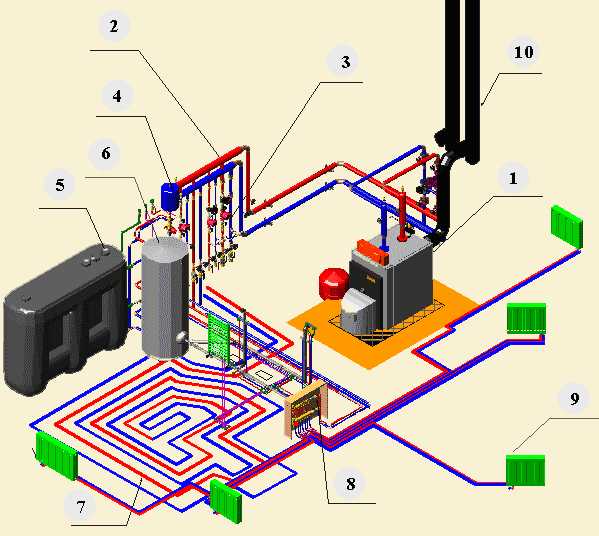

Типовая схема системы водяного отопления: 1 — дизельный котел, 2 — распределительный коллектор, 3 — циркуляционные насосы, 4 — расширительный бак, 5 — топливный бак, 6 — бойлер косвенного нагрева, 7 — теплый пол, 8 — коллектор, 9 — радиатор,10 — дымоход.

  1. Его универсальность. Инсталляция системы водяного отопления будет отличным решением для обогрева как малых, так и больших помещений. Будь то частный дом или городская квартира. В обоих случаях водяное отопление прекрасно справится со своей задачей.
  2. Удобство. Системы водяного отопления на сегодняшний день являются полностью автоматизированными, используется жидкое топливо для котла. Если в роли горючей смеси применить газ, мазут или солярку, ее на некоторое время можно оставить без присмотра. В качестве нагревательного элемента может быть использовано электричество.
  3. Экономичность. Установка системы водяного отопления гарантирует меньшие финансовые затраты на используемое топливо в будущем. При отоплении электроэнергией помещения большого объема следует приготовиться к большим денежным затратам. Печь или камин требуют немалых средств на топливо.
  4. Эффективность. Во время использования водяного отопления следует полностью прогреть систему только в начале. Потом — периодически поддерживать необходимую температуру. Огромную роль играют радиаторы. При использовании электрического отопления, камина или печи нужную температуру надо будет поддерживать постоянно. Не стоит забывать и о КПД, который для котла на 15-20% больше, чем для печи или камина.
  5. После монтажа система водяного отопления больше не требует воды (в идеале). Что также уменьшает расходы на эксплуатацию.

Вернуться к оглавлению

Как произвести установку системы водяного отопления?

Комбинированные виды системы водяного отопления.

Прежде всего, чтобы произвести установку системы водяного отопления, нужно определиться с видом системы. Существует три основных вида: радиаторное, теплый пол и плинтусное. Очень часто встречаются комбинированные системы, когда сочетаются преимущества каждой из них и сводятся к минимуму недостатки.

Следующим шагом будет выбор и монтаж котла отопления. Он является основной частью системы. От его характеристик и правильной установки зависит эффективность всего водяного отопления.

Далее можно выделить выбор схемы циркуляции воды (или прочей жидкости). От этого зависит эффективность и экономичность отопления.

Система водяного отопления никак не обойдется без монтажа трубопровода и радиаторов. Этим и стоит заняться далее.

После того как произведен монтаж отопления, выполняется пробный запуск и тестирование отопительной системы. Здесь важно задействовать все комплектующие и каждую составляющую цепь. Проверяется работоспособность на всех режимах.

Вернуться к оглавлению

Виды систем водяного отопления:

Радиаторный вид — не требователен к теплоносителю, имеет отличную теплопроводность, хорошо вписывается в интерьер комнаты.

  1. Радиаторное. Повышение температуры помещения осуществляется благодаря батареям. Такой вид обогрева наиболее популярен. Его эффективность зависит в первую очередь от материала, из которого произведены радиаторы. Они могут быть из чугуна, стали, биметаллические или алюминиевые. Некоторые из них пришли в обиход раньше, иные — позже.
  2. Чугунные радиаторы. Эти батареи являются самым старым представителем. Они великолепно сохраняют тепло, имеют отличную теплопроводимость, не требовательны к теплоносителю. В последнее время используются все меньше из-за того, что их монтаж — очень трудоемкий процесс. И они не столь разнообразны по форме и величине.

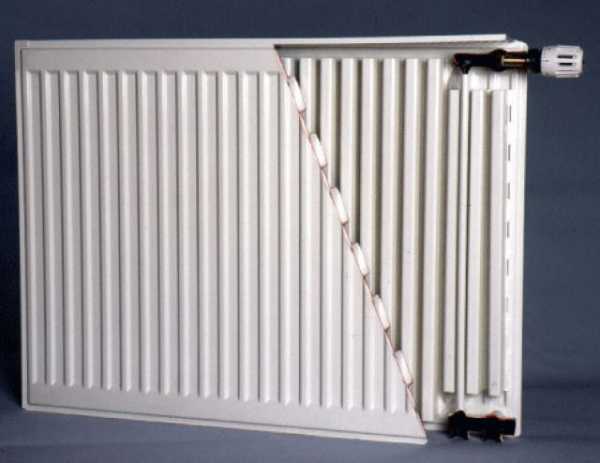

  3. Стальные радиаторы. Имеют наивысшую степень теплоотдачи. Разнообразны по форме и размерам. Более эстетичны, чем чугунные. Лучше вписываются в интерьер комнаты.
  4. Алюминиевые батареи. Немногим ранее они являлись наиболее популярными, но из-за низкокачественных теплоносителей потеряли свое значение. Материал начал окисляться. Сейчас внутренний шар обрабатывается антикоррозийными средствами, что делает алюминиевые радиаторы более дорогостоящими.

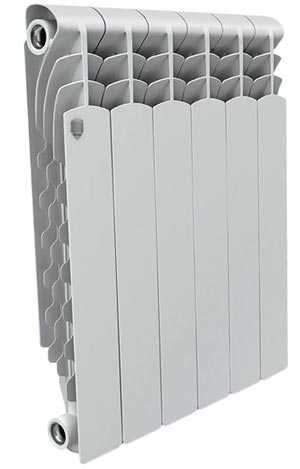

  5. Биметаллические радиаторы. Внешний шар батареи выполнен из алюминия. Внутренний — из высококачественной стали. Достаточно удобные и легкие в эксплуатации.
  6. Теплый пол. Среди преимуществ данного вида отопления можно выделить равномерный прогрев по всей площади помещения и незаметность обогревательных элементов. Часто теплый пол применяется совместно с радиаторным отоплением.
  7. Плинтусное отопление. Оно являет собой промежуточный вариант между теплым полом и радиаторами. Производится монтаж отопительных элементов по всему периметру помещения в стыке между полом и стенами. Среди преимуществ — обогреваются пол и стены, равномерный нагрев комнаты.

Вернуться к оглавлению

Разновидность котлов для водяного отопления

Раньше не предоставлялось такой возможности, как выбор котла для водяного отопления. Сейчас существует множество вариантов, которые отличаются как по характеристикам, так и по дизайнерским решениям. Последнее -дело личного выбора.

Виды котлов для систем водяного отопления:

Схема подключения электрического котла к системе отопления.

  1. Газовые. Давно уже они стали наиболее популярными. И это благодаря относительной дешевизне топлива для котла. Природный газ характеризуется высокой степенью теплоты сгорания. К тому же при его использовании отпадает потребность все время следить за котлом и постоянно добавлять топливо, как в случае с дровами или углем. Они бывают автоматические с электрическим управлением и полностью управляемые в ручном режиме, но на сегодняшний день их применяют все меньше.
  2. Электрические. Основным их преимуществом является то, что они практически бесшумные. Лучше подходят для отопления малых помещений — городской квартиры, небольшого офиса. Требуют значительных расходов при обогреве не столь компактных зданий, которыми могут быть частные дома.

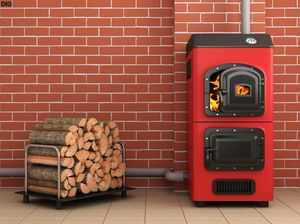

  3. Котлы, которые работают на твердом топливе. Они самые экономичные. В качестве сырья используют дерево, уголь, кокс. Большинство из них не являются автоматическими, то есть человеку придется постоянно поддерживать огонь в котле. Но эта проблема активно решается.
  4. Комбинированные. Такие котлы становятся все популярнее. Они обладают преимуществами нескольких видов. Например, газом осуществляется нагрев системы, а электричество поддерживает температуру. Такое их применение преследует цели получения большей экономии и комфорта.

Вернуться к оглавлению

Разновидность схем циркуляции воды

Отопительные системы различаются по способу циркуляции жидкости и по типу устройства отопления.

По способу циркуляции:

  1. Схема системы с естественной циркуляцией воды.

    Системы с естественной циркуляцией. Такой способ объясняется школьным курсом физики. Благодаря гидростатическому напору верхние теплые шары воды меняются с нижними. Все повторяется снова, пока жидкость подогревается котлом. Такая схема циркуляции воды в отопительной системе является менее затратной во время эксплуатации, и монтаж ее более легкий.

  2. Система с искусственной циркуляцией воды. Тут вода движется при помощи насосов. Обычно такая схема применяется в многоэтажных зданиях. Но бывает, что и в частных домах тоже. Такому насосу нужен бесперебойный источник питания. Недостатками такой схемы являются лишние расходы на обслуживание насоса.

По типу устройства системы отопления различают:

  1. Одноконтурная схема. Жидкость от радиатора к радиатору идет по одной трубе. Присутствует момент понижения температуры воды с каждым следующим этажом. Чтобы предотвратить подобное, на нижних ярусах ставят больше секций в радиаторах.
  2. Двухконтурная схема. Вода от котла к радиаторам идет по верхней трубе. Обратно — по нижней. То есть в наличии имеется две разводки. Двухконтурная схема обеспечивает одинаковое нагревание воды на каждом этаже. Монтаж водонагревательного котла может быть произведен в подвале или на чердаке, если они имеются, необязательно в самом доме.

Вернуться к оглавлению

Трубы для системы водяного отопления

Трубопровод является некой артериальной системой. От его качества также зависит эффективность и время службы водяного отопления. Наиболее популярны следующие типы труб:

Трубы из полипропилена — устойчивы к коррозии и засорению, имеют низкую стоимость при покупке и монтаже.

  1. Стальные трубы. Они обладают долговечностью, имеют высокую устойчивость к высокому давлению и его частым скачкам. Относительно невысокая цена делает их еще более популярными. Но наряду с достоинствами имеют место и недостатки. Стальные трубы склонны к коррозии, что ведет к выходу их из строя. Они очень требовательны при монтаже. Данные работы оцениваются довольно высоко.
  2. Трубы из полипропилена. Могут служить до 50 лет. Устойчивы к коррозии и засорению. Могут быть применены для разных теплоносителей. Практически бесшумны во время передвижения жидкости. Есть возможность монолитного соединения, что позволяет спрятать трубы под пол, штукатурку или какой-нибудь отделочный материал. Имеют низкую стоимость при покупке и монтаже. Полипропиленовые трубы не подходят для отопительных систем с температурами транспортируемой жидкости свыше 95°С. При их выборе нужно учитывать производителя и качество используемого материала; незаменимой будет помощь специалистов.
  3. Армированные трубы из полипропилена. Они могут быть со стекловолокном или фольгой из алюминия, что придает повышенную стойкость к большим температурам — до 110°С.
  4. Трубы из металлопластика. Обладают повышенным сроком службы, антикоррозийными свойствами. Есть возможность их монтировать, не используя соединений. Легко гнутся и имеют большую длину. Имеют более высокую стоимость.
  5. Нержавеющие трубы (гофрированные). Среди преимуществ — легкий монтаж и пригодность для трубопровода. Имеют долгий срок службы. Характеризуются хорошей теплоотдачей. Высокая стоимость.
  6. Трубы медные. Обладают повышенной стойкостью к коррозии. Имеют долгий срок службы, но и высокую стоимость. При монтаже лучше воспользоваться услугами профессионалов, так как есть некоторые нюансы в их инсталляции.

Установка системы водяного отопления имеет свои особенности и нюансы. Во избежание некоторых неприятностей лучше воспользоваться услугами специализированных фирм. Ведь всякие недоработки и просчеты могут стоить вам дополнительных расходов. Когда монтаж отопительной системы выполнен неправильно, это чревато плохими последствиями.

1poteply.ru

монтаж системы для загородного жилья своими руками

С учетом особенностей климата средней полосы России далеко не всегда достаточно одного утепления, чтобы качественно обогреть свое жилище. По этой причине можно предусмотреть водяное отопление в частном доме, которое очень эффективно и экономично. Однако нельзя забывать, что для его обустройства потребуется приобрести много материалов и потратиться на установку.

Ключевые особенности

Водяная система отопления работает просто: нагретый теплоноситель будет подниматься, а охлажденный — опускаться.

При большой разнице в температуре выхода и входа теплоносителя в котел будет обеспечена оптимальная циркуляция жидкости.

Для создания подобной системы нужно ставить котел примерно на 3 м ниже уровня батарей и труб, в нижней точке отопительного контура. Если нужно, потребуется сделать теплоизоляцию стояка, по которому в помещение поднимается жидкость. Когда происходит естественная циркуляция теплоносителя, трубы должны иметь длину меньше 30 м. Для одноэтажного дома при естественном движении теплоносителя нужна обратка с уклоном, а если в нем два этажа или больше, то нужно установить насосное оборудование.

Решение имеет свои недостатки и преимущества. В числе минусов:

  • потребуется приобрести большое количество материалов — трубы, фитинги, запорную арматуру, циркуляционные насосы и котел;
  • в процессе использования оборудования могут быть протечки. Особенно они заметны в местах стыковки труб с другими материалами;
  • внутри системы вода может замерзнуть, если в преддверии холодов ее не слить.

Но система обладает и преимуществами. Среди них:

  • тепло будет распределено равномерно по всему дому;
  • низкие энергозатраты;
  • контролировать отопительный процесс можно из одного места, где установлен котел;
  • трубную разводку и все остальное оборудование, за исключением радиаторов, можно сделать скрытыми.

Важно и правильно выбрать теплоноситель. При водяном отоплении батареи не будут нагреваться так, как обычные, и о них нельзя будет обжечься.

отопление частного дома

Из каких элементов состоит система

Чтобы обустроить водяное отопление для своего дома, нужно знать, какие элементы включает в себя такая система. При этом, кроме основных составляющих, потребуется установить запорные и регулирующие элементы, группы безопасности и многое другое. Одним из основных элементов выступает водяной котел для отопления частного дома. Именно он отвечает за эффективность работы всей системы. При прохождении теплоносителя по нагревательному контуру он его подогревает, потоки горячего воздуха передвигаются по трубам и нагревают все помещение.

Котлы бывают нескольких видов. Они различаются по виду топлива:

  • газовые — такое оборудование наиболее экономичное. Но вариант подходит лишь тогда, когда есть возможность подключения к газопроводу;
  • электрические — котлы могут выступать как основное или вспомогательное оборудование. Специалисты отмечают, что электроводяное отопление, созданное своими руками — хороший вариант, но не для больших домов;
  • работающие на твердом топливе — для того, чтобы он постоянно работал, нужно вовремя закладывать топливо;
  • дизельные — имеют существенный недостаток — шумность. Есть комбинированные варианты, которые также могут работать на газе.

Следующий элемент, без которого система работать не сможет, это трубы. Они могут быть медными, пластиковыми, металлическими или металлопластиковыми. В зависимости от этого они имеют разные характеристики.

Например, изделия из металла долго работать не смогут, они подвержены коррозии. Полимерные модели будут боле надежными, они просты в монтаже и стоят недорого.

Металлопластиковые конструкции могут дать трещины вследствие резких температурных скачков. Наиболее дорогие и качественные трубы — медные. Также для монтажа будут нужны радиаторы, которые передают тепло. Правильно их можно подобрать на основании результатов соответствующих расчетов. Площадь радиаторов должна быть достаточной для того, чтобы помещение могло хорошо прогреться.

Чтобы отопительная система работала более эффективно, рекомендуется дополнительно устанавливать водяные насосы. Благодаря им жидкость будет проходить по трубам с определенной скоростью, и котел не будет перегреваться. При этом можно ставить сразу два насоса, если один выйдет из строя, то второй будет поддерживать режим обогрева дома.

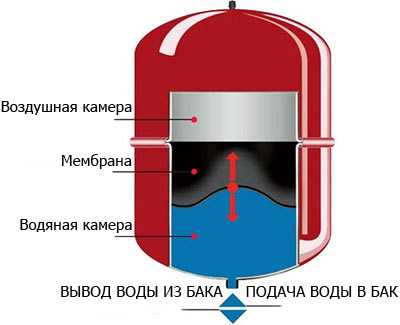

Расширительный бак из металла, присоединенный к отопительной системе, нужен для создания дополнительного объема жидкости. Если происходит протечка, а давление в сети теплоносителя опускается ниже допустимых показателей, из бака забирается жидкость, и система не выйдет из строя. Чтобы трубы не разорвались, а котел не перегрелся, теплоноситель сначала заходит в бак, а оттуда передается в систему посредством предохранительного клапана. Также эффективность работы отопления создается за счет теплового контура. Это закрытое пространство, в котором тепло накапливается, а теплопотери сводятся к минимуму.

ОДНОТРУБНОЕ ОТОПЛЕНИЕ В ЧАСТНОМ ДОМЕ ЛУЧШЕЕ РЕШЕНИЕ

Разновидности водяного отопления

Перед тем как приступить к работе, нужно правильно выбрать основные элементы, выполнить все расчеты и определиться с разновидностью системы. Преимущественно используется радиаторная разновидность, однако системы теплых полов или плинтусов тоже набирают популярность.

Водяное отопление загородного дома посредством установки теплого пола — достойный вариант, поскольку обеспечивается равномерный прогрев помещения.

Но нужно учитывать, что такие полы придется часто мыть, поскольку пыль будет постоянно подниматься. Однако полы все равно удобны, в том числе в плане эксплуатации и монтажа. Но нужно правильно подобрать схему укладки труб, контур будет длинным, а теплоноситель со временем может остывать. По этой причине трубы нужно будет укладывать вдвое. Перед установкой системы потребуется утеплить основание. Если этого не сделать, то тепло будет уходить в бетон, и эффективность будет малой.

Плинтусное отопление — это среднее между теплыми полами и радиаторной системой. Внешне и конструктивно это напоминает маленький радиатор, а по подключению — теплый пол. На медную трубу насаживают медные или алюминиевые пластины, которые будут выступать в роли теплоотражателей. Сверху конструкция закроется металлическим корпусом.

Сами приборы ставят по периметру вдоль стены или по внешним стенам, их последовательно подключают к котлам. Для соединения берутся пластиковые трубы с небольшим диаметром. Ключевая часть энергии затрачивается на обогрев стен, которые будут сами источниками тепла, а остальное тепло будет работать по конвекционному принципу.

Более привычная для многих система — радиаторная. Радиаторы могут отличаться по конструкции и стоимости. Производятся они на основе таких материалов:

  • алюминий;
  • чугун;
  • сталь.

Циркуляция теплоносителя может быть естественной или принудительной. Первый вариант подходит только для одноэтажных сооружений. Сама жидкость, будучи нагретой или охлажденной, имеет разную плотность, а на разнице потоки начинают движение. Установить такой вариант очень просто, для работы не потребуется специальный насос. Но трубы потребуется ставить под уклоном, на кровле или чердаке нужно будет установить расширительный бак, также нужно строго соблюдать расчетные параметры.

Системы с принудительной циркуляцией теплоносителя работают за счет насосного оборудования. Она более эффективна, поскольку нагретая жидкость будет попадать даже в удаленные части дома, что хорошо, если в доме два этажа или больше. Трубы можно устанавливать без уклона, за счет чего монтаж будет более простым. Также не нужно будет устанавливать расширительные баки, вместо них потребуются гидроаккумулирующие емкости. Но на трубы нужно будет поставить арматуру, которая защитит их от аварий. А на циркуляционный насос потребуется установить предохранительные клапаны.

Heating of a private house 1/1 / Отопление частного дома от А до Я

Уровни сложности монтажа

Если решено поставить оборудование своими руками, нужно изучить все тонкости его устройства. Монтаж водяного отопления зависит от того, какой вид системы был выбран, сколько этажей в доме, какова его площадь, и других нюансов.

Если в доме один этаж, то разводку труб выполняют по всей площади от котла, батареи нужно подключать последовательно. Расположенные далеко от котла комнаты будут обогреваться хуже. При этом нельзя предусмотреть подачу жидкости только к одному устройству, а если нужно отремонтировать радиатор, то тепло следует выключить по всему дому. Система однотрубного отопления устанавливается просто, это легко сделать своими руками.

Двухтрубная система — более совершенная. Она подразумевает наличие двух труб, подающих холодный и горячий теплоноситель, при этом на каждом приборе можно регулировать температуру.

Она отличается высокой эффективностью, но самостоятельно ее устанавливать сложно. В числе ее преимуществ — возможность равномерно обогревать двухэтажные дома и ремонтировать отдельное устройство без отключения других. Затраты можно оптимизировать за счет того, что температуру каждой батареи можно регулировать.

Самой сложной отопительной системой является коллекторная. В этом случае теплоноситель в нагретом виде направляется на коллекторы, а они распределяют его к радиаторам. Температуру можно регулировать в каждом радиаторе, а не только на контурах, но это требует установки запорной арматуры и терморегулирующих приборов в нужном количестве. Но по сравнению с другими такая система обойдется в довольно крупную сумму. Нужно будет не только приобретать больше труб, но и ставить коллекторы.

ЛЕНИНГРАДКА! Самая надежная система отопления

Алгоритм действий

В обратную трубу рядом с котлом врезают центробежное насосное устройство. Благодаря ему теплоноситель будет с помощью крыльчатки подаваться беспрерывно. Еще будет установлено давление, за счет которого гарантируется равномерное нагревание батарей. Водяную систему устанавливают таким образом:

  • сначала ставят котлы;
  • устанавливаются батареи. При этом от подоконника нужно отступить 10 см, а от пола — 6 см соответственно. Рекомендуется на каждую батарею поставить регулятор, запорный кран и воздушный клапан;
  • разводка трубопровода начинается со стороны котла;
  • устанавливается дополнительное оборудование, если в этом есть необходимость;
  • в соответствии с типом труб и материалами нужно соединить элементы.

Однотрубная / двухтрубная система отопления

Очень важно правильно подобрать систему, ориентируясь не только на ее стоимость, но и на затраты, которые придется нести в ходе ее эксплуатации. Любой тип отопления должен бесперебойно и качественно работать. Поэтому нужно не только грамотно сделать расчеты, но и все правильно установить. Если уверенности нет, то лучше обратиться к специалисту.

oventilyacii.ru

Схемы водяного отопления частного дома своими руками: принцип работы и подготовка к монтажу

Очарование частных домов скрыто в возможности сделать все для себя. Максимально комфортные условия, которые вы создаете исходя из финансового положения, часто позволяют проявить творческий потенциал, доведя помещения до состояния «конфетки». Однако, внешние параметры – это еще не все. Очень многое в жизни человека зависит от коммуникаций, которые есть в его жилище. Даже самый красивый дом без адекватного отопления зимой окажется непригодным для жизни. Выбор и установка отопительной системы может проходить очень быстро и весьма недорого, если заняться процессом самостоятельно, поэтому в этой статье мы расскажем вам о схемах водяного отопления частного дома своими руками и подробно рассмотрим его монтаж.

Принципы работы данной системы

Водяное отопление (оно же жидкостное и гидравлическое) – это замкнутая система, включающая отопительный котел (начало процесса), трубы (середина) и приборы (конечная цель). Данный процесс был придуман уже довольно давно и его легко понять: холодная жидкость поступает в котел, где разогревается до определенной температуры, после чего по трубам распространяется до отопительных приборов. Главным плюсом системы является то, что можно прогреть все комнаты в доме, даже самые далекие его уголки.

Перемещение воды в системе с естественной циркуляцией жидкости становится возможным благодаря воздействию температур, проще говоря, горячая вода поднимается вверх, как более легкая, а холодная вода опускается вниз. Из котла выходит горячая вода, которая распространяется по трубомагистрали, постоянно отдавая свое тепло, а добравшись до приборов окончательно оседает. За счет этого вода по трубам обратной разводки добирается до котла и выталкивает уже нагретую воду в трубы, замыкая процесс в бесконечную череду повторяющихся действий.

Циркуляция принудительная работает несколько сложнее. Движение жидкости в данной системе обеспечивают циркуляционные насосы.

Важно: насос устанавливается в трубе обратной разводки, то есть перегоняет только охладившуюся воду. За счет этого время эксплуатации элемента заметно возрастает.

Какими бывают системы гидравлического отопления?

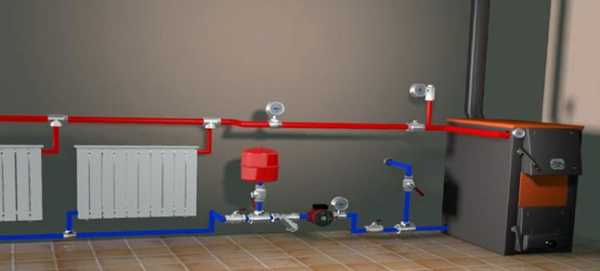

Система водяного отопления с принудительной циркуляцией

Классификация водяных систем отопления имеет всего три основных разновидности:

  1. С естественной циркуляцией;
  2. С принудительной циркуляцией;
  3. Совмещенная (комбинированная) система.

Особенностью системы с самобытной циркуляцией воды является необходимость хорошего напора жидкости. Вода должна беспрепятственно проходить по всей цепи процессов. Для этого необходимо подобрать котел и трубы правильно, а кроме того разработать хорошую схему этой системы. Важно следить за эксплуатацией котла, вода в котором не должна закипать. Это неизбежно приведет к повышению давления в трубах, из-за чего может случится авария. Струя кипящей воды может не только испортить новый ремонт или мебель, она также может привести к серьезным травмам. Система эта отлично подойдет для загородных домов. Она проста в использовании и не требует вашего постоянного внимания.

Насосная система отопления стоит дороже и более сложна в установке, однако ее приятнее использовать. Вы можете контролировать скорость тока воды и температуру подогрева в каждом помещении. Коэффициент полезного действия в этой системе немного выше, за счет чего можно экономить средства при долгом использовании системы обогрева. Но завязка на электроэнергии может не подходить лично вам.

При комбинации двух систем процесс обогрева может меняться от естественной к принудительной. Вы устанавливаете насос на отводную трубу, но используете ее только в тех случаях, когда хотите ускорить обогрев и увеличить ток воды.

Системы могут отличаться и видом расширительного бака. Он может быть либо открытым, либо закрытым. Обе из них можно устанавливать с разными видами отопительных систем. Открытый бак устанавливается в наивысшей точке всей системы, но может привести к коррозии элементов обогрева. Закрытый же не допускает коррозии, но его установка и обслуживание сложнее.

Как самостоятельно начертить схему системы гидравлического отопления?

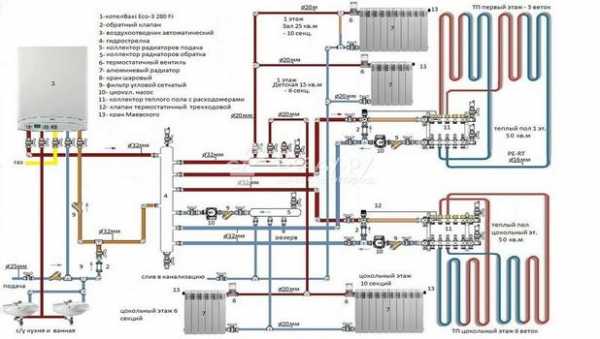

Примерная схема отопления двухэтажного частного дома

Первоочередной задачей является подбор сердца отопительной системы – котла. Агрегаты отличаются по виду используемого топлива. Самыми распространенными в странах СНГ являются газовые (зачастую устанавливаются в квартирах) и твердотопливные котлы (в частных домах). Кроме них существуют котлы на жидком топливе и электричестве.

Второй шаг – выбор системы. При выборе системы с естественной циркуляцией вы лишаете себя кучи проблем, так как ее установка не вызовет сложность. Своими руками лучше делать именно ее.

Совет: принято считать, что все трубы должны иметь идеально вертикальное или горизонтальное положение в пространстве. Но если говорить про данную систему, то в ней даже рекомендуется легкое уклонение труб (не более 5 градусов) по движению воды. Это обеспечит более скорое прохождение жидкости и небольшую экономию топлива.

Самое главное, что нужно при создании схемы, указано в техническом паспорте самого котла: диаметр труб, количество обогревательной аппаратуры, которую можно использовать и прочее. Количество батарей и их места «жительства», размещение котла и расширительного бака – все это нужно учитывать. На самом деле в интернете можно найти множество схем, а посоветовавшись с мастером вам и необходимые расчеты не нужно будет самостоятельно проводить. Просто берете готовую информацию и не изобретаете «велосипед».

Принудительная система циркуляции воды позволит обогревать многоэтажный дом без потерь температур, однако его установка куда сложнее. Из-за автоматизации системы, вам предстоит установить элементы безопасной эксплуатации: манометры, клапаны-предохранители и воздушные клапаны. Все это должно обезопасить вас.

Монтаж систем водяного отопления своими руками

  1. Этап 1 Процесс начинается с установки одного или нескольких котлов. Есть множество нюансов, которые вы обязаны учесть, начиная с того, что отводка остывшей воды должна находится как можно ниже уровня батарей (только при естественной или комбинированной циркуляции), и заканчивая продумыванием выхода дыма от твердотопливного котла. Все это специфичные вопросы, с которыми лучше разбираться при помощи специалиста в данном вопросе.
  2. Этап 2 Установка радиатора исходя из требований производителя. Проводится из расчета веса и габаритов батарей по уже спланированной системе. Желательна установка кранов и воздушных клапанов, которые в случае ЧП помогут быстро отключить батарею от системы водоснабжения. Обычно батареи устанавливают под окна, не ближе 10 см к подоконнику и 6 см к полу.
  3. Этап 3 Организация трубопровода и установка дополнительных приспособлений – важный шаг, который не стоит делать в спешке. Установка труб идет по обычной схеме циркуляции воды: от котла до расширительного бочка, потом от радиаторов по обратной разводке вновь к котлу. Все это производится в точности по заранее спланированной монтажной схеме. Дополнительное оборудование исходя из той же схемы размещается на отведенных местах.

Рекомендуем ознакомится с несколькими видео на данную тему:

zg-dom.ru

Делаем водяное отопление своими руками

05.11.2014

Самой популярной системой отопления загородных домов является именно водяное отопление. Такой системе уже много десятков лет, сегодня она уже основательно улучшена и усовершенствована, так что выбрать, как говорится, будет из чего. Еще одним плюсом в ее пользу можно назвать то, что на прекрасно сочетает низкую стоимость и высокое качество. Итак, сегодня мы поговорим о том, как сделать водяное отопление своими руками

Содержание статьи:

Схема водяного отопления

Главным элементом схемы водяного отопления любого типа является котел. Таких котлов есть немало и выбор того или иного прибора зависит от массы факторов – климатических особенностей, возможности использовать конкретный вид топлива, личных предпочтений хозяина дома. В целом, все котлы можно поделить на 4 категории:

  • На твердом топливе.
  • На жидком.
  • На электроэнергии.
  • На газу.

Наиболее распространенными являются устройства на газу и на твердом топливе, так как горючее для них стоит относительно недорого и доступно во всех регионах государства.

Помимо котла, есть и другие элементы водяного отопления – разного рода змеевики, полые детали, регистры. Если говорить о монтаже, то особых отличий в нем между системами с разными типами котлов нет, следует лишь в точности придерживаться инструкции производителя.

Важно! Водяная система отопления позволяет устанавливать сразу несколько разных котлов. При этом важно, чтобы она (система) была оснащена специальной автоматикой, способной переключаться от одного агрегата к другому.

Видео руководство

Типы водяного отопления

Водяное отопление может быть двух типов:

  1. С естественной циркуляцией теплоносителя.
  2. С принудительной его циркуляцией.

Рассмотрим вкратце каждый из типов.

Естественная циркуляция

Система с естественной циркуляцией теплоносителя – это самый простой и малозатратный способ того, как собственноручно обогреть свой дом. Такая система отличается отсутствием каких-либо трудностей в монтаже, для нее потребуются исключительно доступные детали и материалы.

Касаемо же принципа работы, то у такой системы он очень простой. Вода подогревается в котле, поднимается вверх по системе трубопровода (этому способствует разница в температурах) и доходит до всех радиаторов в доме. В то же время охлажденный теплоноситель ввиду все той же разницы в температуре возвращается обратно к источнику тепла. Словом, циркуляция происходит сама собой, без чьей-либо помощи.

Детально ознакомится с этой системой вы можете тут

Важно! При монтаже системы с естественной циркуляцией необходимо, чтобы трубы прокладывались под некоторым уклоном, примерно 5 градусов на метр трубопровода. Если этого не сделать, то система хоть и будет работать, но недостаточно эффективно.

Принудительная циркуляция

Отопительная система с принудительной циркуляцией является еще одним способом обогрева загородного дома. Она отличается тем, что в ее состав дополнительно входит циркуляционный насос. Благодаря такому насосу вода качественно и эффективно перекачивается по системе, она подается даже в самые отдаленные уголки, не теряя при этом тепла. Это особенно хорошо для домов, имеющих по несколько этажей.

Еще одной отличительной чертой принудительной циркуляции можно назвать то, что при монтаже подобной системы нет необходимости в том, чтобы трубопровод прокладывался под некоторым углом. Более того, эффективность ее примерно на треть выше, чем у системы с естественной циркуляцией носителя тепла.

Когда вода движется по системе принудительно, то вместо стандартных расширительных баков необходимо использовать специальные емкости для гидроаккумуляции. Ввиду того, что давление в системе может порой превышать две атмосферы, следует также позаботиться и о дополнительных устройствах безопасности – это могут быть манометры, разного рода предохранители и клапаны.

Помимо того, насос циркуляции с обеих сторон должен иметь запорные клапаны, которые и будут перекрывать подачу теплоносителя в систему отопления.

Варианты разводки труб

Сегодня водяное отопление своими руками имеет несколько видов разводки, давайте рассмотрим каждый из них:

  • Вариант первый – однотрубный. Это такой тип отопления, при котором есть лишь одна труба, соединяющая все элементы системы на пути движения теплоносителя. Он отличается минимальными финансовыми затратами, простотой, отсюда и немалая его популярность.
  • С монтажом и подробным принципом работы данного вида разводки вы можете ознакомится тут

  • Вариант второй – двухтрубный. Для соединения всех элементов системы используется две трубы, которые устанавливаются параллельно к движению теплоносителя. Среди достоинств варианта можно отметить то, что тепло равномерно распределяется по всему помещению, вы сможете быстро регулировать температурный режим.
  • Вариант третий – трубы располагаются коллекторным образом. В такой системе есть как обратный, так и падающий трубопроводы, которые соединяются между собой специальными распределительными коллекторами. Отличается привлекательной внешностью, а также абсолютным контролем над каждым элементом посредством специального распределительного шкафа.

Основные достоинства

Причин популярности водяного отопления, в особенности, в загородных домах, не так мало. Давайте же вместе рассмотрим основные его преимущества:

  • Вы сможете оперативно и эффективно регулировать температуру в каждом отдельном помещении своего дома. Для этого устанавливается специальная аппаратура – запорные клапаны и температурные регуляторы.
  • Такую отопительную систему можно установить в дом практически на любом этапе его строительства. Более того, даже если дом полностью готов, у вас не возникнет никаких проблем с установкой такой отопительной системы.
  • Оборудование, используемое для установки, может быть самым разнообразным.
  • Сама вода, используемая здесь в роли теплоносителя, имеет превосходные характеристики. Она дешевая и доступная, прекрасно проводит тепло, имеет хорошую теплоемкость.
  • Вариантов разводки для такой системы есть много. Выбрать ту или иную можно исходя из многих параметров, таких как площадь дома или ваши финансовые возможности.
  • Такие системы также универсальны, так как с ними может быть использовано практически любое топливо.

Монтаж системы своими руками

Водяное отопление своими руками должно быть тщательно спланировано, очень тщательно. И этим должны заниматься профессионалы. Зачастую эта процедура начинается с выбора места под котел, который, к слову, устанавливается еще до того, как будет произведена разводка. Конечно, специалисты отлично знают, как правильно совершить планирование, поэтому на предварительном этапе один из них должен быть рядом с вами.



Для увеличения изображения, кликните по ссылке

Когда с местом для котла определились, необходимо сделать под него специальный постамент из бетона. Котел ставится на него и соединяется с дымоходом, а все стыки и соединения при этом замазываются глиной.

Далее вам необходимо вычертить, какова будет разводка труб в вашей системе. Тщательно продумать, где будут размещаться радиаторы, стояки и другие элементы – именно поэтому необходимо участие специалиста. Как мы знаем, радиаторы желательно размещать под окнами. Это необходимо для того, чтобы тепло от них обогревало внутреннюю поверхность окон.

Количество сечений и их создание должно определяться не только вашими финансовыми возможностями, но и протяженностью контура, чем больше будет таких сечений в системе, тем легче теплоносителю будет по ней передвигаться.

Важно! Еще до того, как приступить к установке магистрали, необходимо определить в системе самую высокую точку и оборудовать там расширительный бак. К слову, такой бак может быть двух типов:

  1. Открытого;
  2. Закрытого.

Как расчитать оптимальный объем бака и сделать монтаж правильно, читайте здесь

Следующим этапом установки отопительной системы является прокладка трубопровода и установка радиаторов. В данном случае все предельно просто: труба подводится к месту установки радиатора, он устанавливается, соединяются все необходимые входы и выходы, после чего труба подводится к следующему радиатору. Будет просто отлично, если на каждый из радиаторов вы установите специальный кран, с помощью которого можно будет удалять воздух из системы.

Весь контур должен замыкаться там же, где и начался – на котле. На входе котла устанавливается специальный фильтр и (если необходимо) насос для циркуляции. Самая нижняя точка системы должна быть оборудована узлом залива/слива, необходимая для того, чтоб сливать всю воду в случае ремонтных работ.

В качестве заключения

Как мы выяснили, сегодня не существует более дешевой и вместе с тем эффективной отопительной системы, нежели система водяная. Трубопроводы и радиаторы обновляются чуть ли не ежегодно, следовательно, эффективность такой системы повышается, а стоимость, наоборот, снижается. Поэтому сделать водяное отопление своими руками с каждым годом все легче.


Вам может понравиться

v-teplo.ru

Водяное отопление в частном доме своими руками: виды, схемы, советы

Подготовить все материалы для того чтобы сделать водяное отопление своими руками это под силу любому домовладельцу. Если весь комплекс работ по переустройству системы отопления кажется довольно сложный – не беда! Теперь, когда существуют компьютерные технологии и интернет, есть возможность изучить теоретическую часть более детально.

Основные достоинства водяного отопления

Из всех систем отопления, водяная – самая распространенная. В качестве носителя тепла выступает вода. Нагретая котлом отопления (как выбрать газовый котел) она поступает в систему трубопроводов и радиаторов, где и циркулирует по замкнутому циклу.

По каким причинам выбирают водяной тип отопления:

  1. Установить такую систему можно как для уже готового частного дома, так и на стадии строительства.
  2. При условии установки запорных клапанов и регуляторов температуры на батареях, есть возможность поддерживать выбранную температуру для каждой комнаты по отдельности.
  3. Это самый дешевый и распространенный теплоноситель.
  4. Вода, как носитель тепла, может применяться с отопительными котлами (как выбрать электрический котел) на любом виде топлива.

Системы водяного отопления

Системы водяного отопления различают по принципу движения воды по трубопроводам:

  1. естественная циркуляция;
  2. принудительная циркуляция.

Естественное поступление воды

При естественной циркуляции, вода в системе отопления проходит путь по принципу круговорота воды – горячая вода стремится подняться вверх, а холодная опускается вниз. Нагретая вода после нагревательного котла самостоятельно движется по трубам до батареи.

Теплоноситель, проходя через всю поверхность, прогревает элемент отопления, который отдает тепло в воздух и уже после этого более холодным возвращается к котлу для повторения цикла.

Для работы водяной системы отопления с естественной циркуляцией теплоносителя есть ряд технических требований для более эффективного обогрева помещений:

  • монтаж расширительного бака должен производиться в самой верхней точке системы отопления;
  • монтаж трубопровода для обратки производится понизу приборов водяного отопления с перепадом по высоте между последним радиатором и конечной точкой;
  • трубопровод для возврата воды в систему (обратка) должен быть большего диаметра, чем для подачи;
  • уклон обратного трубопровода должен быть строго выверен, согласно технических требований.

Важно! Основное преимущество водяных систем с естественной циркуляцией – отсутствие насосного оборудования.

Такие системы отопления делают как открытого типа, так и закрытого. В первом варианте вода в расширительном баке имеет непосредственный контакт с окружающим воздухом. В системах закрытого типа устанавливается расширительный бак особой конструкции:

Применение такого расширительного бачка исключает попадание кислорода в систему трубопроводов, что положительным образом сказывается на долговечности водяных отопительных приборов.

Трубопроводы с естественной циркуляцией теплоносителя интересны для потребителя благодаря своей простоте, безопасности и автономности.

Важно! При желании эту схему несложно переделать в систему с принудительной циркуляцией теплоносителя.

Принудительная циркуляция теплоносителя

В принудительной циркуляции в работу оборота воды по трубам и батареям включен насос, который направляет и усиливает движение теплоносителя по системе.

Несомненно, дополнительное оборудование – это дополнительные финансовые затраты. Но зато дает и дополнительные преимущества:

  • нет необходимости в строгом соблюдении уклонов трубопроводов;
  • трубопроводы могут быть одного диаметра;
  • появляется возможность подключить к водяной системе обогрев помещений с применением «теплого пола»;
  • в систему можно врезать температурные датчики, регулирующие температуру в каждом помещении частного дома по отдельности;
  • дает возможность применения пластиковых труб, которые значительно дешевле стального водопровода;
  • значительно облегчаются монтажные работы.

Основной недостаток – зависимость от перебоев с электроэнергией. Решается применением или комбинированных типов отопления, или установкой резервных электрогенераторов.

Типы схем водяного отопления

По тому, как отопительные приборы подключают к трубам, различают два способа:

  • Однотрубный. Радиаторы подсоединяют один за другим последовательно.

Горячая вода последовательно проходит каждый отопительный прибор и от последнего уходит напрямую к котлу. Такая водяная система при меньшем количестве трубопроводов пользуется популярностью – быстротой в монтаже. Но надо учесть, что нагрев последнего радиатора в цепочке значительно снижается за счет большой теплопотери носителя тепла (воды).

  • Двухтрубный. Более сложный способ организации теплоснабжения водяных отопительных приборов, но и более продуктивный. Благодаря тому, что подвод труб с горячей и холодной водой к каждому радиатору раздельный, теплопотери носителя значительно ниже.

Также добавляется возможность монтажа «теплого пола».

Виды водяных радиаторов

По способу обогрева помещения водяные отопительные конструкции можно разделить на:

  • радиаторные;
  • «теплый пол»;
  • плинтусное отопление.

Радиаторные

Типичные для хрущевок, чугунные радиаторы водяного отопления, редко применяются в современном строительстве (как выбрать радиаторы отопления для частного дома). Теперь чаще можно встретить радиаторы из другого материала:

  • биметаллические;
  • стальные;
  • из алюминиевых сплавов.

Такие радиаторы отлично зарекомендовали себя в работе, несмотря на определенные требования к самой воде. Для долговременной работы вода должна соответствовать, например, таким требованиям как процентное содержание в ней кислорода, железа и других примесей. Все это перечислено в РД 34.20.501-95.

Подогрев «теплым полом»



Система «теплый пол» чаще всего устанавливается как дополнение к радиаторному типу для обогрева помещения дома (утепление балкона своими руками). Несмотря на сложность в устройстве таких полов, основное их преимущество – большая площадь обогрева. Фактически вся поверхность пола работает как один большой радиатор. Теплообмен воздуха в доме происходит в оптимально правильном режиме – нагретый воздух в помещении поднимается снизу вверх, заполняя все пространство.

Кроме комфорта, применение «теплого пола» позволяет снизить рабочую температуру воды до 55 ºC.

Но есть один существенный недостаток. Такую систему отопления трудно реализовать в уже жилых помещениях. Для укладки трубопроводов требуется поднимать уровень уже существующего пола и без замены межкомнатных дверей тут не обойтись.

Плинтусные

Новое направление в обогреве помещения дома – плинтусная система отопления. В ней соединена преимущества радиаторов и «теплого пола».

Все оборудование – и трубы и радиаторы – устанавливаются по периметру комнаты на уровне плинтусов. Это позволяет прогревать и стены и пол одновременно. Соответственно и воздух прогревается более равномерно.

Плюсы таких систем:

  1. Из интерьера помещения исключаются традиционные радиаторы.
  2. Возможность провести монтаж в существующих жилых помещениях.
  3. Широкая цветовая гамма покрытий плинтусов дает возможность оформить интерьер помещения по своему вкусу.

Заключение

Водяное отопление загородного дома – это наиболее популярный способ обогрева. Оно прошло проверку временем. Ему десятки лет. А современное исполнение более усовершенствовано и улучшено. Его можно с уверенностью рекомендовать для обогрева частных домов.

Смотрите видео — однотрубная / двухтрубная система отопления:

Наши рекомендации:

Понравился пост? Поделись с друзьями и оцени публикацию. Тебе не трудно, а автору приятно. Спасибо.

Загрузка...

Подписывайся на наши новости Вконтакте!

stroykirpich.com

Водяное отопление дома - варианты и схемы

Водяное отопление на сегодняшний день является основным способом нагрева жилых зданий и промышленных центров. Спецификой данного устройства является необходимость в проведении монтажных работ требующих определенного технического образования. Одновременно такое устройство позволяет достичь определенных преимуществ, особенно если сравнивать его с печным отоплением. Наиболее весом, из которых является возможность одновременного нагрева нескольких помещений в доме, причем даже расположенных на разных этажах, что практически невыполнимо для обычной печки. Какие разновидности водяного отопления существуют? Можно ли его монтаж выполнить самостоятельно?

Основные разновидности водяного отопления

Перед тем как ответить на вопрос относительно того возможно ли сделать водяное отопление своими руками следует определиться с выбором нагревательного агрегата для этих целей. Наибольшим спросом пользуются следующие варианты:

  1. Установка водогрейного котла. Такое устройство имеет водяной контур, подключающийся к системе отопления дома. Для нагрева теплоносителя может использоваться твердое и жидкое топливо, а также сжиженный и природный газ. Этот вид оборудования используется чаще всего, при наличии сантехнических навыков можно установить такую систему и самостоятельно.

    Котел для водяного отопления своими руками

  2. Напольные радиаторы. Эти устройства чаще устанавливают для выставочных и демонстрационных залов, супермаркетов, витрин с панорамными стеклами. В быту напольные радиаторы отопления водяные используются крайне редко, так как их стоимость, значительно больше, по сравнению с обычными водяными радиаторами. Для промышленных зданий это оптимальный вариант, так как его легко спрятать в пол или нишу находящуюся в стене.
  3. Теплые полы в доме

    Водяные теплые полы. Принцип, который лег в основу такого устройства использовался еще в древней Японии. Существуют легенды, согласно которым с его помощью всего одной охапки хвороста можно было протопить целый дом. Так это или нет, но система теплый пол пользуется популярностью, и по сей день. Монтаж такой конструкции легко выполнить и самостоятельно, достаточно просто применять рекомендации производителя.

  4. Переоборудованные печи. Недостатком обычной печки является то, что она нагревает только помещения, которые расположены непосредственно возле нее. Печь с водяным отоплением позволяет решить эту проблему. Суть такой конструкции сводится к следующему, в печное оборудование встраивают водяной контур и подключают водяной насос. Таким образом, появляется возможность эксплуатации печки для нагрева теплоносителя.
  5. Самостоятельно изготовленные котлы. Этот способ также пользуется популярностью. В качестве топлива используют дрова или уголь.

Внимание! Существует несколько способов переоборудования печки. Монтаж водяного контура позволяет увеличить эффективность системы отопления.

Как переоборудовать дровяную печь

Как уже замечалось, существует несколько способов переоборудования обычной дровяной печи для подключения к системе водного отопления.

  1. Устанавливаемый контур. Топочная камера тщательно замеряется. По готовым размерам изготавливается водяной контур. После он устанавливается в топку. Недостатком такого решения является то, что, как правило, мощность такого устройства будет ограничена размерами водяного контура. Также близкое расстояние металлических труб друг от друга может приводить к частым перегревам. В результате такой самодельный котёл для водяного отопления может попросту выйти из строя, по причине нарушения целостности контура. С другой стороны заменить его или отремонтировать обычно достаточно просто.

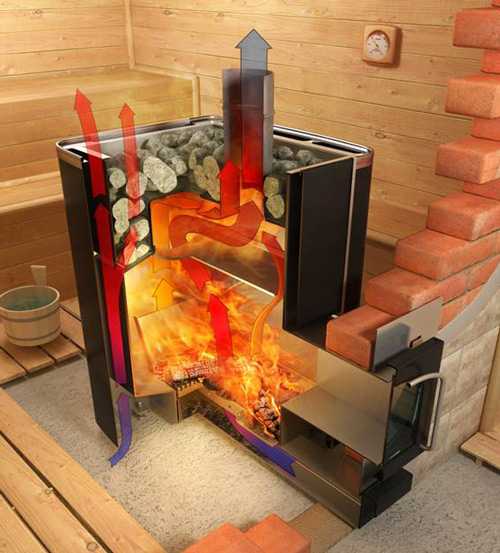

    Дровяная печь

  2. Встраиваемый контур. Это решение сложно выполнить самостоятельно. Металлические трубы в данном случае закладываются в стены печи во время укладки кирпича. В таком случае расстояние между ними и толщина труб не ограничивается топочной камерой. К тому же, существует прослойка между контуром и топкой, что также уменьшает вероятность перегрева теплоносителя. Недостатком такого решения является сложности связанные с ремонтом и обслуживанием такого устройства. Печь с котлом водяного отопления имеет высокий КПД и более удобна в эксплуатации.

Внимание! Самостоятельное переоборудование дровяной печи связано с проведением сложных монтажных и сварочных работ. Изменение конструкции может отразиться на ее работе, поэтому перед тем как запланировать переоборудование, рекомендовано получить консультацию у грамотного печника.

Дополнительное оборудование для водяного отопления

Недостатком водяного отопления является его зависимость от циркуляции теплоносителя в системе. На скорость и интенсивность его движения влияют многие факторы: сопротивляемость материала трубопровода, соблюдение норм монтажа и многое другое. Чтобы свести этот недостаток к минимуму потребуется установить дополнительное циркуляционное оборудование. Для некоторых систем его монтаж является обязательным, для других рекомендуемым требованием. Какие преимущества дает водяной насос для отопления?

  1. Возможность равномерного нагрева комнат. По мере отдаленности от котла теплоноситель остывает все больше, отдавая тепловую энергию радиаторам отопления. Увеличение его скорости с помощью, насоса позволяет более равномерно распределять теплоотдачу.
  2. Возможность использования систем теплый пол и водяного контура в печном оборудовании. Сама суть их устройства показывает необходимость в использовании циркуляционного оборудования. Насос не дает теплоносителю перегреваться в случае монтажа водяного контура в топку дровяной печи.
Стоит ли выполнять монтаж самостоятельно?

Водяное отопление является достаточно сложной системой, чтобы ее монтаж мог выполнить человек, не имеющий опыт проведения сантехнических работ. Поэтому лучше чтобы установку осуществлял грамотный специалист.

Похожие записи

teplo-info.ru
