Монтаж пнд труба – особенности, правила и способы соединения

Содержание

Монтаж труб ПНД своими руками

Если вы строите дом или делаете ремонт в старом жилище, то наверняка столкнулись с необходимостью замены проржавевших стальных трубопроводов на новые. Лучше всего в качестве альтернативы металлу подойдут пластиковые или полиэтиленовые изделия низкого давления (ПНД). Монтаж труб ПНД своими руками выполнить очень просто даже без специальных знаний. Как правило, производители прикладывают инструкции по сборке к своей продукции.

Кроме легкости монтажа, у труб из ПНД есть и другие достоинства, которые и объясняют их все увеличивающуюся популярность:

  • они устойчивы к большинству химических соединений;
  • полиэтилен не подвергается коррозии;
  • при замерзании внутри воды они не растрескаются;
  • хорошо переносят гидроудары;
  • не гниют и не поражаются грибками и бактериями;
  • эластичны, и потому пригодны для применения в сейсмически опасных регионах;
  • транспортировка и монтаж пластика обходится дешевле в 2–3 раза, чем транспортировка и монтаж металлических изделий;
  • срок эксплуатации превышает 50 лет.

Пример сварки труб ПНД

Недостаток труб ПНД в том, что они могут служить при температурах до 40°C, т.е. не подходят для горячего водоснабжения.

Бывают два вида труб:

  1. Безнапорные – для канализации и ливневых стоков;
  2. Напорные – для газопроводов и водяных систем.

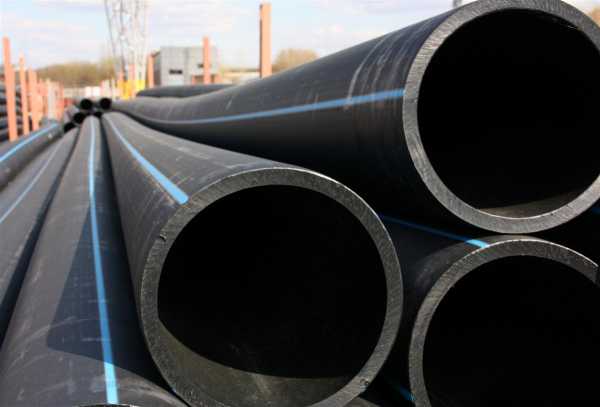

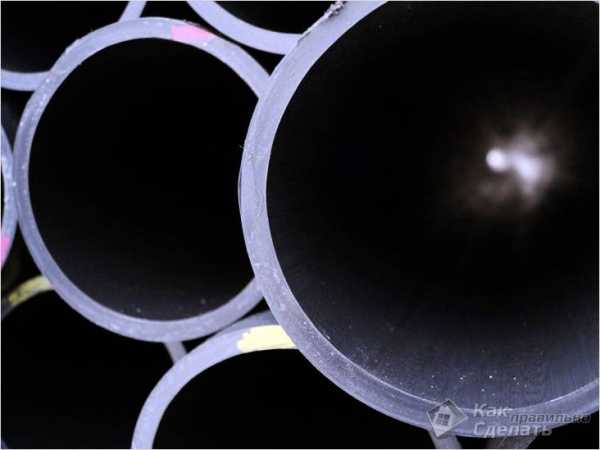

Толщина труб

Толщина стенок труб из ПНД варьируется от 2 до 72 мм, а их диаметр — от 20 до 1200 мм. Размеры подбираются в зависимости от места установки и назначения. Для подачи воды в дом чаще всего применяются изделия сечением от 20 до 30 мм с использованием компрессионных латунных или пластмассовых фитингов. При обустройстве канализации выбирают трубы ПНД диаметром от 90 до 160 мм, скрепляя их муфтами с уплотнительными кольцами.

Для труб разного размера существует и 3 различных способа соединения:

  1. Стыковая сварка – неразъемный тип, выполняется с помощью специального аппарата;
  2. Электромуфтовая сварка;
  3. С использованием фитингов и фланцев – разъемный вид монтажа.

Неразъемные соединения больше подходят для трубопроводов высокого давления. Шов, полученный в результате сварки, выходит даже крепче самого корпуса.

Технология сварки встык

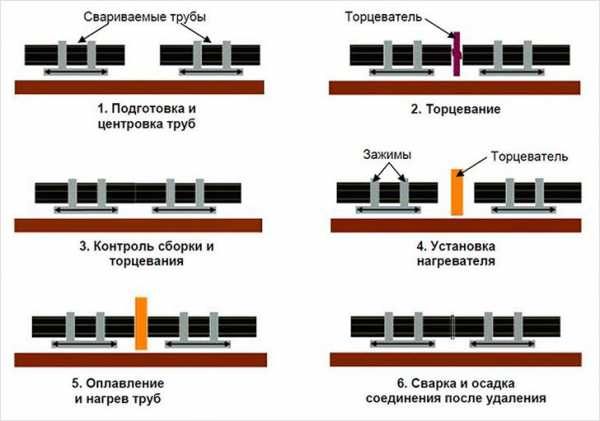

Схема пайки труб ПНД

Сваркой наращивают трубы сечением более 50 мм и при толщине стенок свыше 5 мм. Это достаточно сложный метод, который требует некоторой подготовки оператора и наличия сварочного аппарата. Порядок действий следующий:

  1. Края труб выравнивают, подрезают под прямым углом и тщательно зачищают.
  2. Затем их нагревают до температуры плавления и быстро соединяют.
  3. Ждут, когда шов остынет.

При работе надо следить за временем прогрева и нажимом на стыкуемые поверхности. Сварной шов должен быть равномерным по всей длине, тогда он будет максимально прочным.

Не надо пытаться сварить две трубы от разных производителей. Характеристики полиэтиленов могут значительно различаться, и полученный шов разорвет от напора воды.

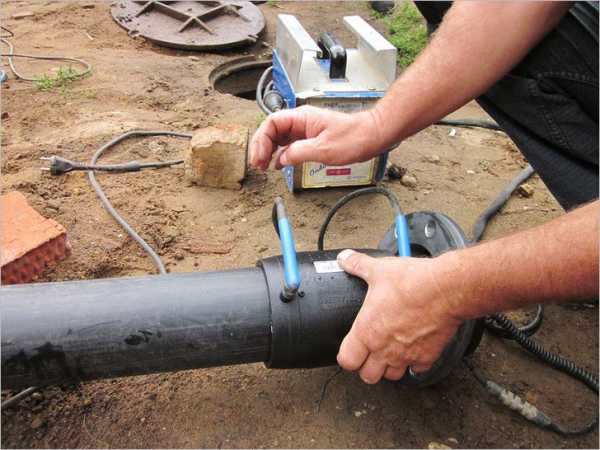

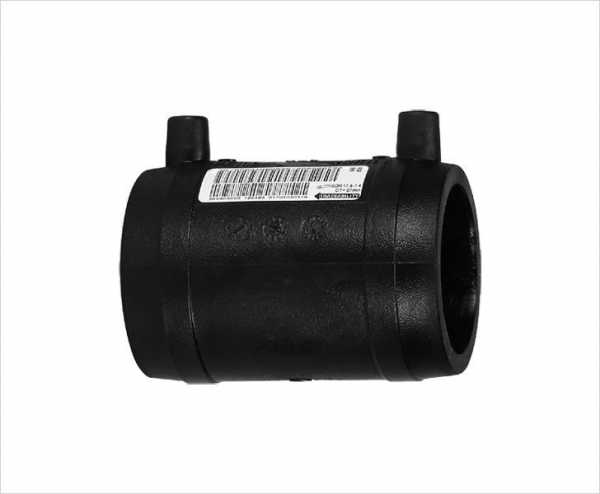

Соединение электромуфтовой сваркой

Электромуфтовая сварка труб

Данный метод крепления заключается в использовании фасонных элементов с вмонтированными электроспиралями. Спирали раскаляются и плавят полиэтилен, намертво спаивая трубы.

Этот способ применяют при монтаже отрезков сечением меньше 160 мм или тогда, когда доступ к месту стыковки затруднен. Диаметры свариваемых труб не должны различаться более чем на 10%.

Чтобы выполнить соединение, края надо очистить от грязи и выровнять. А также зафиксировать на время работы. В этом поможет позиционер.

Оба конца вставляются в муфту и включается сварочный аппарат. Длительность и температура нагрева указывается обычно на штрихкоде детали.

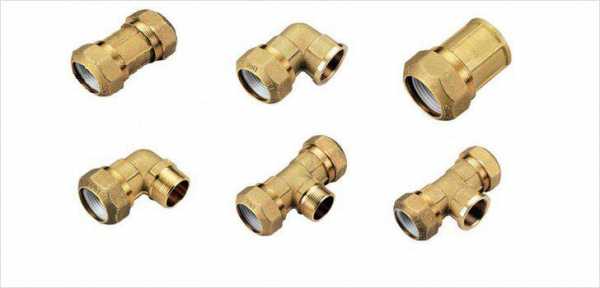

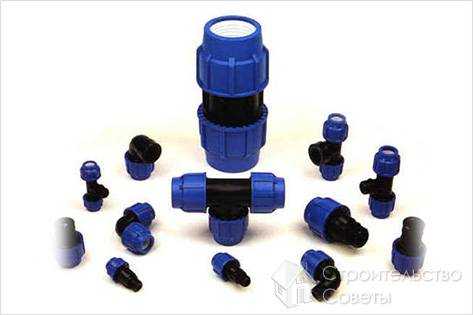

Соединение труб фитингами

Фитинговые соединения

Для труб небольшого размера, сечением до 110 мм, больше подходят съемные соединения. Из них монтируется водопровод и канализация в городских квартирах.

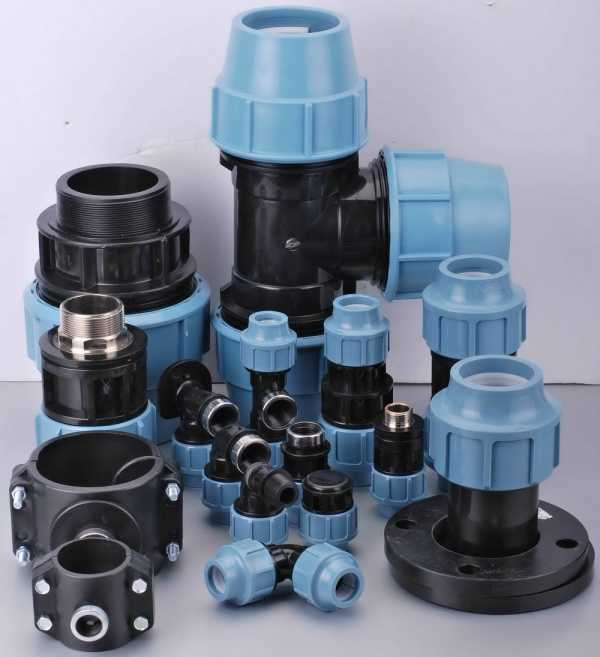

Для сборки вам понадобятся латунные или пластмассовые фитинги компрессионного типа и раструбные заглушки с гибкими уплотнителями.

Так же, как и при сварке, обрезаем трубы до нужной длины, причем торцы выполняются строго перпендикулярно корпусу.

Отворачиваем накидную гайку фитинга на несколько оборотов и вставляем в него трубу до конца. Она должна входить в резиновый уплотнитель с усилием. После этого надо надеть цангу и эластичное кольцо и затянуть гайку. Небольшие детали прикручиваются вручную, но для монтажа труб большего диаметра лучше воспользоваться гаечным ключом. В конце не забудьте проверить герметичность соединения.

Держатели труб

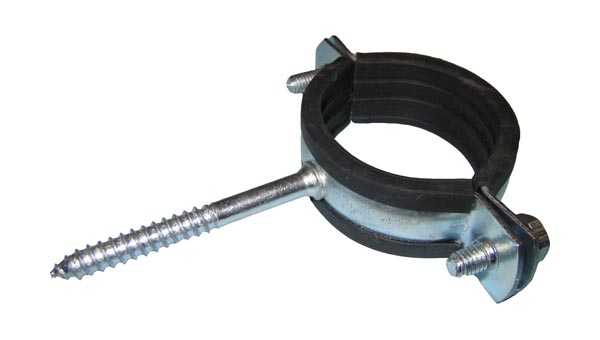

Хомут

Трубопровод из ПНД крепится к стенам хомутами. Причем для надежности их устанавливают под каждым местом стыковки. На остальных участках дистанция между креплениями равняется 10 диаметрам трубы. Отступ от стен – 2–4 мм.

Обычно используют жесткие шумопоглощающие хомуты с резиновым уплотнителем. Но чтобы в трубах при эксплуатации не возникали внутренние напряжения, некоторые держатели ставят без прокладки, оставляя трубопровод лежать в кольце крепления свободно. Это позволит ему сохранить подвижность и прослужить много лет без особого ухода.

Видео

В следующем видеоролике вы можете посмотреть, как скреплять трубы ПНД с помощью фитингов:

kakpravilnosdelat.ru

Монтаж труб ПНД своими руками — как установить трубы ПНД

Во время строительства нового жилища или капитального ремонта старого, очень важным моментом является правильный монтаж всех коммуникационных систем. Наиболее значимая из этих систем — водопровод и водоотведение. Долговечность и надежность этих систем напрямую зависит от качества и технических характеристик трубопровода.

Вернуться к содержанию

Каким должен быть современный трубопровод

Сегодня тяжелые, подверженные коррозии и трудоемкие металлические трубопроводы все чаще заменяются трубами, для производства которых использован современный материал — полиэтилен низкого давления. Это обусловлено многочисленными достоинствами трубы из ПНД. Главным преимуществом можно назвать простой монтаж труб ПНД своими руками, без использования специального оборудования, инструментов, не требующий особых навыков и знаний.

Смонтированный трубопровод из труб ПНД

Но помимо этого преимущества, ПНД и трубы из него имеют еще много плюсов, которыми и объясняется их стремительно растущая популярность среди дачников, владельцев квартир и коттеджей, промышленных и других зданий. Среди них:

  • ПНД совершенно не подвержен коррозии и не вступает в реакцию со множеством химических веществ;
  • Этот синтетический материал не подвержен гниению, воздействию грибка, бактерий и других микроорганизмов;
  • Эластичность и прочность труб ПНД позволяет им выдерживать достаточно сильные гидроудары, расширения замерзшей в них воды без каких-либо повреждений;
  • Благодаря вышеупомянутым эластичности и прочности, эти трубы с легкостью воспринимают все нагрузки, которые возможно получить в сейсмически активной зоне;
  • Сравнительно малая масса ПНД изделий выгодно влияет на процесс погрузки, транспортировки и выгрузки труб;
  • Также ПНД очень податлив, поэтому при монтаже ПНД труб тратится в два-три раза меньше усилий и средств, чем при установке металлического трубопровода.

Благодаря всем вышеперечисленным свойствам труб из ПНД, можно сделать вывод: долговечность ПНД труб намного превышает долговечность металлических труб и составляет срок более 50 лет.

Вернуться к содержанию

Область применения ПНД труб

Использование ПНД для производства труб накладывает некоторые ограничения: эти трубы не могут быть использованы для подачи горячей воды, поскольку при температурах выше 40 градусов, материал теряет свои свойства, что способно привести к разрушению водопровода.

Если Вы решили обновить в доме водопроводную систему, то Вам стоит присмотреться к полипропиленовым трубам. В нашей статье подробно рассмотрен технологический процесс пайки таких труб в домашних условиях. Монтаж полипропиленовых труб также отличается своей простотой, а трубы ничуть не уступают трубам ПНД.

По области применения, трубы ПНД классифицируют на напорные и безнапорные. Напорные трубы используют для подачи газа и питьевой или технической воды на большое расстояние. Безнапорные служат для водоотведения, обустройства ливневых и канализационных стоков.

Также в зависимости от назначения трубы используется тот или иной диаметр трубы, та или иная толщина стенки. Так, например, для водопровода применяются ПНД труба, внешний диаметр которой составляет 20 — 30 мм. Они соединяются компрессионным пластмассовым или латунным фитингом. А для канализационной системы целесообразно использовать трубы, размером диаметра 90 — 160 мм, и фиксировать с применением муфт и уплотнительных колец.

В целом, размер внешнего диаметра трубы может быть 20 — 1200 мм, а толщина стенок 2 — 72 мм. От диаметральных размеров трубы зависит метод ее установки. Монтаж качественных труб ПНД своими руками можно произвести тремя основными способами: методом стыковой сварки, электромуфтовой сваркой или используя различные фитинги, фланцы, муфты. При этом, первые два метода относятся к неразъемному виду соединения ПНД труб, а последний можно демонтировать и снова монтировать до десяти раз без серьезного повреждения элементов трубопровода. Достоинством неразъемного соединения ПНД труб является возможность использования для трубопровода под давлением, поскольку сварной шов обеспечивает повышение прочности всего трубопровода.

Вернуться к содержанию

Стыковая сварка

Чтобы произвести надежный монтаж труб ПНД своими руками, используя контактную сварку, необходимо иметь специальное оснащение и обладать особыми навыками. Таким способом соединяют ПНД трубы, диаметр которых больше от 50 мм, а толщина стенки не менее 5 мм.

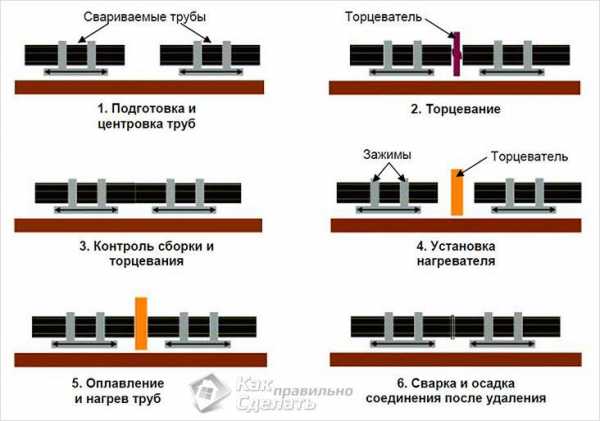

Этапы стыковой пайки труб ПНД

Для того, чтобы произвести качественный сварной шов, требуется выполнить следующее:

1. Обрезать трубы в соответствии с необходимыми размерами перпендикулярно оси трубы, хорошо выровнять и зачистить поверхность среза.

2. Нагреть края обоих деталей сварочным аппаратом до температуры плавления ПНД и быстро соединить, плотно прижав их.

3. Не снимая прижима, выждать время, необходимое для осадки материала.

Для получения наиболее прочного сварного шва следует обратить внимание на время и температуру нагревания, на силу прижимания деталей. Если шов получится неоднородным — не стоит ждать от него хороших технических и механических свойств. Также не следует производить сварку двух труб, произведенных разными предприятиями, поскольку материал может значительно различаться по химическому составу.

Вернуться к содержанию

Электромуфтовая сварка

Для этого типа соединения используют фасонный элемент, внутри которого работают электроспирали, которые нагревают и прочно фиксируют детали трубопровода. Такой метод позволяет сварить трубы разного диаметра, но различие размера должно составлять не больше 10%. Максимальный допустимый внешний диаметр ПНД трубы — 160 мм.

Механизм действия следующий:

1. Обрезать и подготовить свариваемую поверхность как и при контактной сварке.

2. При помощи позиционера, временно фиксировать детали в правильном положении.

3. Ввести детали в муфту, включить аппарат. Выдержать необходимое время после прекращения нагрева, чтобы образовался хороший сварной шов.

На видеоролике, представленном ниже, показан пошаговый процесс установки труб ПНД методом электромуфтовой сварки.

Для такого способа сварки все параметры (температура, время нагрева и осадки) должны быть указаны на детали.

Вернуться к содержанию

Разъемное соединение ПНД труб

Этот метод часто используется, чтобы произвести монтаж труб ПНД в квартирах и жилых домах своими руками. Для этих целей обычно применяют трубы, диаметром менее 110 мм и элементы фиксации: компрессионные пластмассовые или латунные фитинги. Не лишней деталью будет раструбная заглушка с гибким уплотнителем.

Порядок операций следующий:

1. Подготовка концов труб такая, как и при сварке. Единственная особенность: здесь необходимо тщательно проследить за тем, чтобы срез был строго перпендикулярен оси трубы.

2. Открутить гайку фитинга и плотно вставить конец трубы в фитинг.

3. Далее собрать фитинг: одеть на трубу и вставить резиновый уплотнитель в фитинг в специальное гнездо (он должен сесть плотно, с усилием), затем цангу и уплотнительное кольцо с зазубринами. Все должно плотно прилегать и хорошо фиксироваться.

4. Закрутить гайку.

Эти манипуляции можно выполнить без инструмента, вручную. Но если происходит монтаж труб большого диаметра (от 160 мм и больше), то можно использовать гаечный ключ. Если все выполнено верно, можно не переживать по поводу герметичности соединения. Но проверить следует.

Если Вы собираетесь проложить водопровод по участку, тогда Вам может пригодиться инструкция по прокладке труб без копания траншеи. За счет использования данной технологии Вы сможете проложить трубы под хоз. постройками и газонами.

Вернуться к содержанию

Хомуты

Для монтажа труб ПНД нужно использовать элементы, для фиксации труб на стены и другие поверхности. Эти элементы — держатели труб или хомуты. Они располагаются через каждые 10 диаметров трубы и в местах соединения труб, выдерживая расстояние от стен 2 — 4 мм.

Конструкция хомута имеет жесткую основу и резиновый уплотнитель. Для снятия внутреннего напряжения в трубе ПНД, возникающего от жесткой фиксации хомутом, несколько хомутов одеваются с хорошим зазором и без уплотнителя. Благодаря этой хитрости трубы ПНД выдерживают большие нагрузки на протяжении всего срока службы.

Полезно? Сохраните себе на стену! Спасибо за лайк!

vse-postroim-sami.ru

Монтаж ПНД труб своими руками: сварка полиэтиленового водопровода, видео

Полиэтилен низкого давления как материал для изготовления труб сегодня составляет конкуренцию привычным материалам, в том числе металлу. В числе преимуществ такого трубопровода — малый вес и высокая прочность. Кроме того, монтаж ПНД труб своими руками незатруднителен.

Основные характеристики и виды

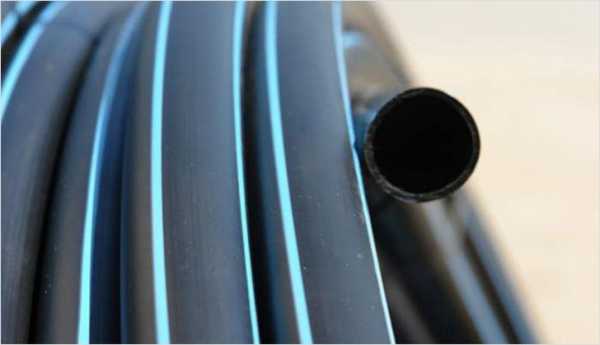

ПНД-трубы часто используются при создании водопроводных и канализационных систем, для газоснабжения и даже для прокладки электрокабеля.

Важно: В таких изделиях могут транспортироваться среды температурой до 40°С, если создается напор до 10 атм и до +65°С, если речь идет о безнапорных сетях.

Чтобы выбрать полиэтиленовые трубы для водопровода и монтаж своими руками провести правильно, нужно ориентироваться в существующих классификациях изделий. Так, по назначению разделяют технические и пищевые трубы, которые могут применяться для канализации и водопровода соответственно, а по уровню допустимого давления — напорные и безнапорные.

Также классифицируют и напорные трубы по уровню предельного давления:

  • легкие — до 2,5 атм;
  • средне-легкие — до 4 атм;
  • средние — 6 атм;
  • тяжелые — 10 атм.

Что касается габаритов, то трубы ПНД выпускаются диаметром 16-1600 мм и с толщиной стенок 2-72 мм. Выбирать геометрические параметры следует исходя из назначения трубы и области ее использования. Для водопровода частного дома будет достаточно изделий 20-30 мм, а для канализационных сетей — 90-160 мм.

Монтаж трубы ПНД для водопровода и других сетей предусматривает создание надежных стыковых соединений, устойчивых даже в районах с сейсмической активностью.

Технологии проведения монтажа

Монтаж ПНД труб своими руками может быть выполнен 2 способами:

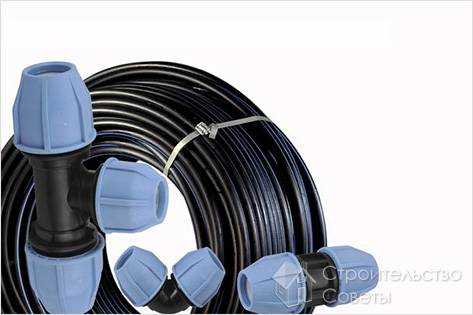

Компрессионные фитинги для монтажа труб ПНД для водоснабжения
  1. Создание разъемного соединения — раструбного с использованием эластичных уплотнителей или же фланцевого. Лучше всего подходит для создания безнапорных сетей. Тип стыка подбирается в зависимости от прочности, сложности конструкции и так далее.
  2. Выполнение неразъемного стыка путем использования сварки. Этот способ подходит для трубопроводов, работающих с транспортируемой под высоким давлением средой. Сварка требует специфического оборудования и соединительных муфт, может выполняться встык, в раструб или электромуфтовым способом. Сварные соединения прочны, устойчивы к внешним воздействиям и герметичны.

Особенности создания разъемных соединений

Для монтажа полиэтиленовых труб своими руками для водопроводных и канализационных систем в квартирах диаметром до 110 мм, можно использовать соединения с помощью фитингов. Это могут быть как компрессионные фитинги из латуни или пластика, так и раструбные заглушки с гибким уплотнителем.

Сборка трубопровода производится по следующему алгоритму:

  1. Трубы обрезаются до нужной длины и так, чтобы торцы выполнялись перпендикулярно корпусу.
  2. Накидная гайка фитинга проворачивается на несколько оборотов и в него до конца вставляется труба — так, чтобы ощущалось усилие при входе в резиновый уплотнитель.
  3. Надевается цанга и эластичное кольцо, после чего гайка затягивается.

Совет: Небольшие соединительные элементы прикручиваются вручную, но лучше все-таки воспользоваться гаечным ключом. И не забудьте проверить герметичность соединений после выполнения работ.

Сварка ПНД-труб

Сварка труб ПНД своими руками — это один из наиболее распространенных способов соединения. Таким образом можно соединять отрезки труб с фасонными элементами или просто 2 части водопровода.

Сварочные соединения позволяют получить прочный стык — почти такой же, как и цельная труба. Кроме того, они очень быстро выполняются и не влияют на общую гибкость трубопровода.

Различают три сварочные технологии для труб ПНД:

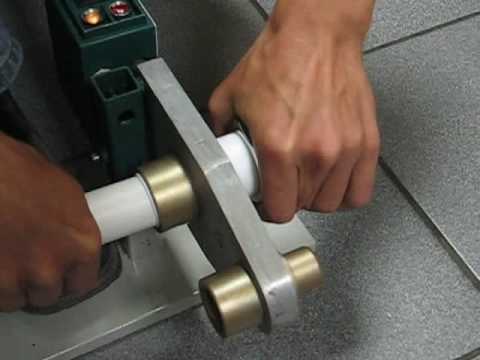

Станок для сварки ПНД труб
  1. Стыковая сварка труб ПНД. На свариваемых деталях оплавляются торцы с помощью электрического тока, после чего они соединяются между собой. Использование этого метода оправдано в случае, если толщина стенок трубы превышает 5 мм. Для проведения работ по пайке полиэтиленовых труб подготовленные части трубопровода закрепляются в центраторе сварочной машины, концы деталей торцуют. Между подготовленными торцами помещают нагреватель, а далее расплавленные торцы соединяют. Их важно выдерживать под давлением до тех пор, пока материал не остынет.
  2. Сварка в раструб используется при монтаже трубопроводов диаметром до 63 мм. Для этого одна деталь помещается в расширение, выполненное на торце другой. Для работ потребуется аппарат для сварки труб ПНД, укомплектованный насадками с тефлоновым покрытием. Детали, подготовленные к соединению, надевают на насадки одновременно и выдерживают определенное время, необходимое для разогрева. После этого части трубопровода снимают и соединяют, следя, чтобы сдвигов/перекосов не происходило. Соединение следует удерживать до 30 сек, пока не произойдет остывание материала.
  3. Электромуфтовая сварка труб ПНД. Для этого метода соединения используют специальные фитинги для труб — такие соединительные полиэтиленовые элементы, в которых присутствуют участки с нагревательной спиралью. Это могут быть разноразмерные крестовины, тройники, отводы. При подключении электричества спирали в фитингах разогреваются и расплавляют полиэтилен — благодаря этому фасонная детали приваривается к трубной стенке.Электромуфтовая сваркаСама последовательность монтажа трубы ПНД для водоснабжения здесь очень простая. Вначале следует механически зачистить поверхности, чтобы на них не оставалось загрязнений и оксидных пленок. Также следует выровнять и зафиксировать 2 отрезка, для чего пригодится позиционер. На очищенные трубы надевается соответствующий фитинг, и к его электродам подается ток. Температура нагрева и время выдержки соединения указывается на маркировке деталей. Выполненному соединению нужно дать остыть. Электромуфтовая сварка полиэтиленовых труб оптимальна в случае соединения трубных отрезков диаметром менее 160 мм. Также она используется в случае, когда доступ к месту стыка затруднен.

На заметку: Пайка труб ПНД своими руками не допускает сваривание 2 изделий от разных производителей — в этом случае может оказаться, что характеристики трубопроводов существенно разнятся, и полученный шов не будет герметичным и не выдержит давления.

Когда нужны держатели

Созданный трубопровод из изделий ПНД крепится к стене с помощью хомутов. Их желательно устанавливать под каждым стыком — так обеспечивается максимальная надежность. На участках, где нет стыков, расстояние между хомутами должно быть равно 10 диаметрам трубы, а отступ от стен составит 2-4 мм.

Наиболее востребованы жесткие хомуты с резиновым уплотнением — они обеспечивают наибольший коэффициент шумопоглощения. Однако некоторые специалисты рекомендуют не использовать прокладку, а оставлять трубопровод лежать в крепеже свободно. Благодаря этому он сохранит подвижность и долговечность.

Читайте нашу отдельную статью о соединении труб ПНД фитингами. Данный вид монтажа имеет широкое распространение при использовании труб небеольшого диаметра.

А здесь есть информация про использование полиэтиленовых труб в качестве обсадных для скважин.

Про организацию отмостки вокруг дома мы рассказали тут. Зачем она нужна и каких видов бывает.

Монтаж полиэтиленовых труб своими руками видео

На видео представлена подробная пошаговая инструкция по монтажу полиэтиленовых труб для водоснабжения электромуфтовым методом.

okanalizacii.ru

Монтаж трубопроводов из ПНД своими руками

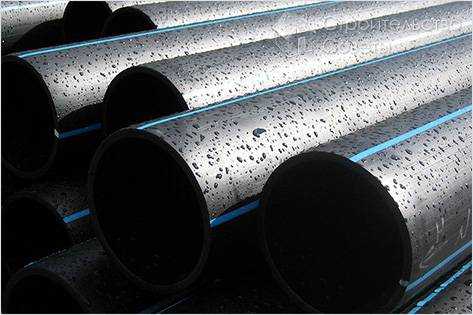

Лидирующее место на рынке материалов для устройства систем водоснабжения, канализации, дренажа, электрических сетей и сетей телекоммуникаций занимают трубы из полиэтилена низкого давления, так называемого ПНД. Монтаж трубопроводов из ПНД своими руками сделать несложно. К тому же сам материал обладает массой преимуществ.

ПНД — надежный и долговечный материал, который не боится коррозии, устойчив к воздействию агрессивной химической среды, Кроме того он имеет хорошую пластичность, размягчается при температуре выше +80.°С, имеет диэлектрические свойства, легко режется. Благодаря этим качествам значительно сокращаются затраты и время монтажа. С их помощью в домашних условиях, при правильном соблюдении технологии установки, можно самому сделать канализацию или водоснабжение жилого помещения.

Строительство систем водоснабжения и канализации в частном доме или квартире собственными руками осуществляется с использованием разъемных соединений с помощью муфт и фитингов.

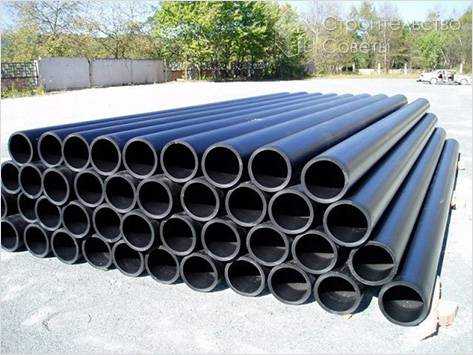

Для устройства водоснабжения в доме наиболее часто применяется трубы диаметром от 16 до 25 мм с использованием латунных или пластмассовых фитингов компрессионного типа.

При устройстве канализации используют трубы ПНД диаметром от 90 до 160мм, соединяя их муфтами с уплотнительными кольцами.

Подготовительные работы

Прежде чем начать монтаж трубопроводов из ПНД своими руками, проводятся некоторые подготовительные работы. А именно:

  • Необходимо измерить протяженность будущей трассы, определить количество поворотов и перепадов.
  • Рассчитать необходимое количество материала.
  • Приготовить необходимый набор инструментов.
  • Отключить воду.
  • Спаять соединительный фитинг с той частью металлической трубы, к которой будет подсоединяться заменяемая часть системы (если подсоединение идет к старой металлической системе).
  • Произвести нарезку труб на куски нужной длины под углом 90 градусов, используя труборез или ножовку по металлу. Концы обязательно зачистить.
  • На концах труб, где это необходимо, произвести нарезку резьбы с помощью плашек.

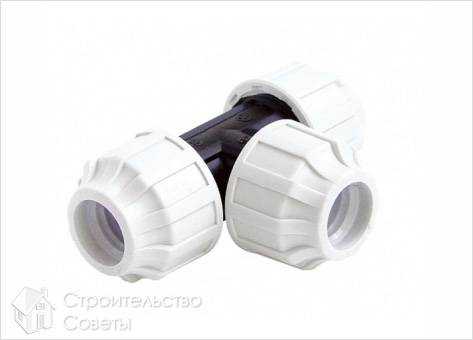

Соединение труб с помощью фитинга

Теперь можно начать монтажный процесс. Для этого нужно вставить трубу в фитинг до расчерченной предварительно отметки. Перед соединением, для более жесткого соединения на резьбу наматывается лента ФУМ. После того как труба вставлена в фитинг, надевается накидная гайка и цанга, устанавливается уплотнительное кольцо. Затем гайка затягивается до упора. Обязательно нужно проверить качество соединения с помощью воды.

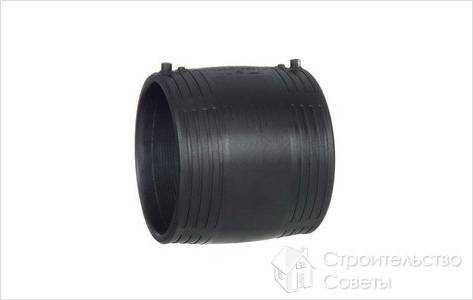

Соединение труб с помощью муфты

Для соединения труб ПНД с помощью муфт сначала обрезают концы труб под прямым углом. Затем приставляют соединительную муфту к трубам и отмечают на них глубину посадки муфты на трубу. После этого внешние края труб и внутреннюю часть муфты смазывают и надвигают муфту до предела на трубу. Затем, устроив трубу по единой продольной оси, надвигают муфту на вторую трубу до отметки.

Разводка труб

Разводка труб может выполняться с помощью коллектора или тройников. В случае выхода из строя любого сантехнического прибора коллектор легко отключить. Если разводка системы сделана с помощью тройников, то возле сантехнических приборов нужно предусмотреть устройство запорных кранов для перекрывания воды. Делая разводку труб в стенах, нужно сделать штробу с помощью болгарки. Штроба должны быть значительно больше диаметра трубы. Трубу необходимо уложить в утеплитель и канавку заделать раствором.

Крепление труб

Трубы к стенам крепятся с помощью хомутов. Для более надежной фиксации они устанавливаются под каждой муфтой.

Расстояние между хомутами по горизонтали должно равняться 10 диаметрам проложенной трубы. Расстояние по вертикали может составлять от 1 до 2 метров. Трубы от стен располагаются на расстоянии не меньше 4 мм.

Для того чтобы в трубах не возникало внутреннее напряжение, предусматриваются жесткие и нежесткие крепления. Для устройства жесткого крепления используются звукопоглощающие хомуты с уплотнительной прокладкой из резины. Для плавающего крепления используются хомуты без наличия такового уплотнителя. При этом болты держателей затягиваются таким образом, чтобы размер хомута изнутри был немного больше внешнего диаметра. Это будет способствовать свободной подвижности трубопровода.

Если соблюдать технологию монтажа, то системы водоснабжения и канализации, смонтированные своими руками, прослужат очень долго и уход за ними не составит труда.

Использование компрессионных фитингов и уплотнительных муфт позволяет с легкостью монтировать как новые системы, так и ремонтировать существующие. С такой работой может справиться любой, желающий сэкономить средства и при этом создать комфортные условия проживания для своей семьи.

Видео

Это видео покажет, как соединять трубы муфтой.

www.stroitelstvosovety.ru

Пошаговый монтаж ПНД труб своими руками: видеоинструкция

При возведении дома, ремонте квартиры важным моментом является правильная установка коммуникационных систем, самые значимые из которых – водоснабжение, водоотведение. Их надежность, долговечность зависит от технических характеристик труб, качества выполнения монтажных работ.

Главные требования к современному трубопроводу

Тяжелые, трудоемкие, подверженные коррозии трубы из металла сегодня заменяются современными аналогами, в изготовлении которых используется инновационный материал – полиэтилен низкого давления. Популярность пластиковых труб обусловлена многочисленными преимуществами, среди которых:

  • легкий, быстрый монтаж своими руками, без использования специальных инструментов, оборудования;
  • полиэтилен полностью безопасен для человеческого здоровья, он не гниет, не коррозирует, не вступает в реакции с агрессивными химическими веществами;
  • материал очень прочный, эластичный, способен выдерживать резкие температурные перепады, сильные гидроудары;
  • трубопровод имеет небольшой вес, сборную конструкцию, для его укладки не требуется специальной техники;
  • полиэтилен очень податлив, при установке ПНД трубопроводов тратится в несколько раз меньше времени, усилий, чем при прокладке металлических труб;
  • срок эксплуатации ПНД превышает 45 лет.

Но есть и некоторые минусы: пластиковый водопровод не может использоваться для подачи горячей воды, т. к. при температуре выше 50 °C современный материал теряет свои первоначальные свойства, постепенно разрушается. Пластиковые трубы бывают напорными, безнапорными.

Главное предназначение первых – подача питьевой, технической воды, газа на большие расстояния. Вторые используются для отвода канализационных, дождевых вод.

В зависимости от предназначения, трубы ПНД могут иметь различный диаметр, толщину стенок. Например, для холодного водовода используются трубки диаметр 30-40 мм, которые соединяются через фитинги (латунные, компрессионные). Для канализации применяют изделия диаметром 100-170 мм, которые соединяются муфтами с уплотнительными кольцами.

Установка пластикового водовода собственными руками осуществляется одним из трех способов: электромуфтовой, стыковой сваркой (для монтажа трубопровода высокого давления с диаметром труб выше 40 мм), фитингами, муфтами (если d ниже 30 мм). Рассмотрим каждый метод соединения более подробно.

Сварка электромуфтовая

Для соединения труб из ПНД применяют фасонный элемент с электрическими спиралями внутри. Нагреваясь до определенной температуры, они прочно, надежно фиксируют детали трубопровода. Электромуфтовая сварка позволяет сваривать полиэтиленовые трубы разного диаметра, но их размер не должен разниться больше, чем на 10%.

Процесс происходит следующим образом:

  • нарезаются элементы нужной длины, внутренняя поверхность очищается от грязи, пыли мусора;
  • с помощью позиционера, элементы фиксируются в правильном положении;
  • детали вводятся в муфту, включается аппарат, выдерживается некоторое время, пока не образуется прочный сварной шов.

Сварка стыковая

Для контактного спаивания ПНД деталей своими силами понадобится специальное оборудование. Сваривание происходит следующим образом:

  • трубы нарезают специальными ножницами перпендикулярно оси, края тщательно выравнивают, зачищают;
  • сварочным аппаратом детали разогревают до температуры плавления полиэтилена, плотно прижимают друг к другу до полного затвердевания материала.

Чтобы получить надежный, качественный сварной шов необходимо правильно выбрать температуру, время нагревания, рассчитать силу прижимания деталей. Когда шов получается неоднородным, рассчитывать на его долгую службу не стоит. Также не рекомендуется спаивать трубы различных производителей, т. к. их химический состав может существенно отличаться, что самым худшим образом отразится на качестве стыка.

Читайте также: Как эффективно растопить лед в трубе

Соединение разъемное

Чаще всего данный метод используют для монтажа трубопровода своими руками в частных домах, квартирах. Для соединения используются трубы диаметром до 180 мм и специальные фиксирующие элементы: фитинги из ПВХ, латуни.

Операция выполняется следующим образом:

  1. Готовятся трубы нужного размера, срез делается перпендикулярным к оси.
  2. Гайка фитинга откручивается, один конец плотно вставляется в трубу.
  3. Далее нужно правильно собрать фитинг:
  • вставить уплотнитель в специальное гнездо;
  • затем – цангу;
  • уплотнительное кольцо с зазубринами.

Все должно хорошо фиксироваться, плотно друг к другу прилегать.

  1. Гайка закручивается до предела.

Все действия можно выполнять вручную, но когда диаметр трубы больше 150 мм рекомендуется пользоваться гаечным ключом.

Хомуты

Для установки пластикового трубопровода используют и хомуты. Их располагают друг от друга на расстоянии, равном 10 диаметрам трубок, и в местах соединения. Чтобы снять напряжение, которое возникает внутри трубопровода из-за жесткой фиксации, некоторые хомуты одеваются без резинового уплотнителя, с небольшим зазором.

Благодаря такой хитрости полиэтиленовые трубы способны выдерживать большие нагрузки, прослужить не один десяток лет. Перед самостоятельной установкой трубопровода рекомендуем просмотреть несколько видео инструкций в Интернете, они расскажут, как правильно использовать хомуты, каких ошибок стоит избегать в работе.

canalizacii.ru

Правильная технология монтажа компрессионных фитингов для труб пнд

Полимерные изделия дополняют существование современного человека во многих областях жизнедеятельности. Из данного вида сырья делаются самые различные конструкции и предметы. В современных водопроводных и канализационных системах, а также других вариантах водопроводов используются ПНД-трубы. Данный вид изделий обладает достаточно высокой прочностью в сравнении с металлическими аналогами. При этом они намного легче в монтаже и служат в хозяйстве намного дольше без возникновения разного рода неисправностей. Создание трубопроводов из полимерных трубных изделий осуществляется довольно легко и просто. Не требуется использование специальной техники, дорогостоящего оборудования и помощи квалифицированных специалистов.

Тем, кто работает с разными видами трубопроводов, приходится решить задачу соединения различных деталей. В современном строительстве для этого нередко применяются компрессионные фитинги. Монтируемая система всегда имеет свои размерные характеристики с наличием ответвлений и поворотов. Нередко трубы ПНД соединяются при помощи сварки. Когда вы намерены использовать в сетях трубы небольшого диаметра, нет необходимости применять подобный способ. Куда проще воспользоваться методом с применением фитингов. Чтобы уходило как можно меньше времени и усилий, следует ознакомиться со всеми особенностями указанного метода.

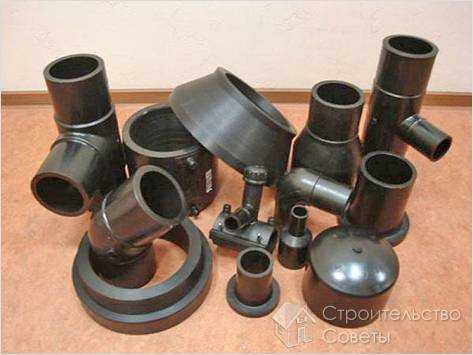

Назначение фитингов

По ходу монтажа систем может возникать необходимость установки следующих типов соединений, для которых используются разнообразные фитинги:

  • Компрессионные фитинги;
  • Углы, предназначенные для изменения направлений;
  • Крестовины для создания разветвлений в двух направлениях;
  • Коллекторы и тройники, которые предоставляют возможность размножить потоки в нужном количестве;
  • Муфты для соединения различных отрезков, установленных в одном направлении;
  • Переходники, заглушки и пр.

В зависимости от материала, выбранного для труб, определяется особенность конструкции необходимых фитингов. Их делят на резьбовые, фланцевые, сварные и компрессионные. Если обратить внимание на конструкцию фитинга, можно определить всю степень сложности предстоящей сборки. Форма изделий практически неизменна и отличается только качеством материалов и точностью, с которой подбирался диаметр внутренних колец. Когда вы покупаете низкокачественное изделие, можете не надеяться на то, что установка системы будет простой и удобной. По ходу покупки постарайтесь проверить все детали, из которых состоит необходимое вам изделие. На корпусе не должно быть никаких повреждений. Уплотнительные кольца чаще всего выполняются из каучука. Проверить используемый состав не удастся до его приобретения. Всегда есть возможность проведения визуального осмотра. Эта часть детали не должна быть слишком узкой. Кольцо должно быть средним по жесткости. Для того чтобы проверить соответствие качества соединения, постарайтесь ее прокрутить с хорошим ускорением. При раскрутке качественной детали инерция будет небольшой.

Необходимые характеристики

Невозможно определить наиболее подходящие изделия для применения, если вы планируете самостоятельно производить сборку, обязательно учитывайте факторы, указанные ниже. Наиболее распространены детали размером 15-110 мм. Такие характеристики обусловлены тем, что непросто найти трубы с меньшими показателями, если вопрос касается диаметра.
Размеры диктуют свойства материала потому, что трубы ПНД должны иметь необходимую устойчивость, стенки всегда должны быть прочными. Естественно, диаметр должен быть достаточным для проходимости, что и приводит к упомянутым тенденциям. Фитинги диаметром более 110 мм редко используются в частном строительстве. Подобные изделия созданы для того, чтобы выдерживать высокие температуры. Необходимо учитывать, что при установке труб диаметром не выше 63 мм, технологии требуют расчета давления выше 16 бар, а при завышенных показателях не следует пересекать отметку в 10 бар.

Необходимо внимательно осмотреть изделие и прочитать сертификат, где указаны стандарты производства. Возможность использования для питьевой воды подтверждена соответствующим заключением, которое выдается по результатам гигиенической экспертизы. Проверьте его наличие, если намерены использовать фитинги в указанном типе водоснабжения. Необходимо обязательно обратить внимание на выбранные изделия. Подходят ли они используемому типу труб по всем показателям и соответствуют ли предстоящим нагрузкам? Указанный параметр давления ориентирован именно на рабочие нагрузки, которую предстоит выдерживать фитингам в течение периода эксплуатации. Несущественное увеличение не влечет за собой разрушение водопровода, но заметно уменьшит срок его службы.

Для того, чтобы процесс установки занимал как можно меньше времени и осуществлялся без промахов, которые будет нелегко исправить, необходимо обратить внимание на следующие тонкости:

  • Проверьте, что у вас в наличии есть достаточное количество необходимых материалов и сопутствующих им товаров;
  • Составьте план, согласно которому осуществляется монтаж системы;
  • Сделайте разметку и раскройку.

После этого следует переходить к основному этапу монтажа.

Как осуществляется монтаж?

Обрежьте конец трубы. Для этого предпочтительно использовать специальные ножницы. Необходимо избавляться от образования неровностей или заусениц на срезе, чтобы не понижать качества соединений. С этой целью используются специальные факсосниматели. Необходимо сформировать конус на конце. Он позволит сохранять все детали изделия в целости. Сделайте отметку, обозначьте расстояние, на которое будет посажен фитинг. Это поможет убедиться в том, что труба достигает стопорного выступа. Нанесите смазку на конец трубы. Перейдите к заготовке фитинга. Разберите изделие, если требует конструкция. Не теряйте составляющих. Старайтесь запоминать последовательность действий, если у вас нет соответствующего опыта. Установите разобранные детали на трубу. Процедура будет намного проще при использовании элементов с частичной разборкой. Здесь имеются значительные преимущества. Необходимо только послабить зажим гайки.

Для сборки понадобится вернуть гайку в начальное положение или собрать части предварительно.
Для установки сначала необходимо очистить место, затем приложить изделие к трубе и отметить маркером линии будущего посадочного места. Чтобы вырезать отверстие, можно использовать дрель. Соберите составляющие фитинга. Его необходимо установить в положенном месте и зажать ответную часть.

Подсказки и тонкости

Если на финальном этапе затягивания потребуется большое усилие, можете сделать маленькую фаску (перпендикулярный разрез) на трубе и смочить ее водой. Дело пойдет гораздо проще.
Уплотнительные резинки требуют внимания. На них не должно находиться высохшей смазки. При этом практически невозможно производить монтаж. Если обнаружена засохшая смазка, старайтесь очистить ее, воспользовавшись ножом. Простое жидкое мыло неплохо заменяет смазку при отсутствии таковой. Если вы планируете закапывать в землю систему труб, предпочтительнее использовать электросварные изделия. Компрессионные изделия нужно сделать доступными для обслуживания. Не рекомендуется замуровывать их в стяжки или стены. Не нужно использовать никакой пакли или льна.

При учете всех основных моментов монтаж труб ПНД компрессионными фитингами не создает особых сложностей. Выберите надежные материалы с наличием соответствующих сертификатов. Тщательно осмотрите составляющие. Лучше покупать вариант, предлагающий возможности частичной разборки. Качество изделия должно быть достаточно высоким. При этом должна проверяться форма уплотнительного кольца. Следует проверить точность посадочного места. Убедитесь, что технические характеристики соответствуют предстоящим требованиям. На последующих этапах производите все работы на совесть.

superarch.ru

Монтаж пнд труб своими руками

Обустройство различных систем водоснабжения, канализации или дренажа стало гораздо легче и доступнее с появлением труб, изготовленных из полиэтилена низкого давления.

Сравнительно недавно появившийся строительный материал — полиэтилен низкого давления или ПНД – имеет неоспоримые преимущества перед привычными материалами для организации трубопроводов:

  • ПНД – это прочный и легкий материал, практически не подверженный различным механическим или химическим воздействиям, что позволяет организовывать из данного материала внешний трубопровод.
  • Полиэтилен низкого давления очень эластичен. При попытке разрыва или аварийной ситуации он растягивается, сохраняя свою целостность.
  • Монтаж труб ПНД легко выполнять.
Преимущества материала

Однако использование труб из полиэтилена низкого давления имеет некоторые ограничения:

Обратите внимание! Работа трубопровода из ПНД возможна при температурах от 0 до 40 градусов по Цельсию. Значит, прокладка трубопровода в грунте требует качественного утепления, и для подачи горячей воды или организации отопительной системы трубы ПНД не подходят.

Способы монтажа

В зависимости от назначения трубопровода их монтаж может осуществляться с помощью:

  • фитингов;
  • деталей, имеющих нагреватели;
  • стыковой варки.

С помощью фитингов

Данный вид соединения можно характеризовать, как разъемный. Он требуется в тех местах трубопровода, в которых может возникнуть необходимость местного или частичного ремонта, тогда с помощью фитингов можно демонтировать часть системы и заменить детали на новые.

Для разъемного соединения подходят трубы из ПНД диаметром не более 11 см. Они вполне подходят для того, чтобы организовать трубопровод из ПНД для подвода холодной воды или отвода канализации в частном доме или квартире.

Для монтажа системы требуются как трубы из полиэтилена низкого давления, так и специальные соединяющие элементы: фланцы или фитинги. Специалисты рекомендуют использовать латунные соединительные элементы – они отличаются большей прочностью и легкостью не только монтажа, но и демонтажа.

Латунные фитинги

Организация работ при использовании фитингов для соединения труб из ПНД:

  • Используя труборез, необходимо строго под углом 90 градусов обрезать трубы из полиэтилена низкого давления на необходимую длину.
  • Концы труб необходимо зачистить и нанести разметку – по глубине фитинга, на какую длину нужно будет вставить отрезок трубы в соединительный элемент.

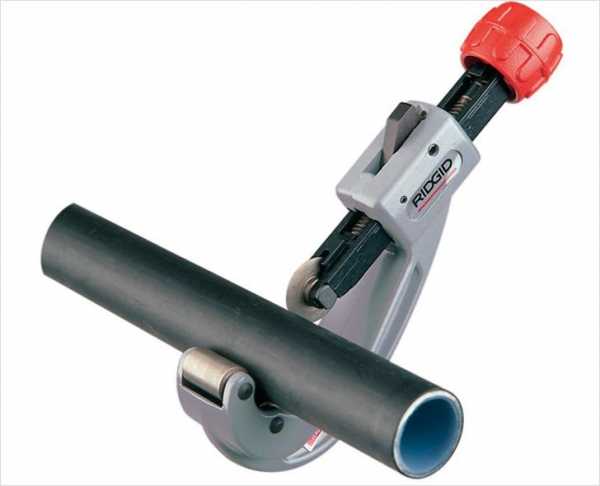

Труборез
  • Монтаж ПНД труб своими руками будет легче, если их концы и отверстия фитинга немного смазать мылом.
  • Непосредственно перед началом работ требуется ослабить крепления фитинга, если это возможно. Так будет легче вставить концы труб в соединительный элемент до упора или нанесенной разметки.
  • После правильного размещения труб в фитинге необходимо затянуть крепления фитинга до первоначального состояния.

С помощью нагревательных элементов

Монтаж с помощью нагревательных элементов

Для создания прочного участка трубопровода можно использовать так называемые электромуфты – по сути, те же соединительные элементы, только с нагревательными элементами. В такие фитинги встроены нагревательные элементы, на которые необходимо подать ток на короткое время для их нагрева. В результате нагревания трубы и фитинги из ПНД расплавляются до такого состояния, чтобы соединиться, но не деформироваться. Монтаж полиэтиленовых труб этим способом позволяет получить прочный участок трубопровода в стесненных условиях за короткое время. Соединение такого типа можно создавать на трубах диаметром не более 16 см.

Электромуфта

Порядок работ при монтаже с помощью электромуфты:

  • Сначала с помощью трубореза подготавливаются отрезки труб ПНД необходимой длины. Их края, а также соединительная деталь, зачищаются, и с помощью карандаша или маркера на их концы наносится разметка для введения отрезков труб в соединительную деталь до упора.
Соединение электромуфтой
  • После помещения труб в фитинг требуется подготовить к работе сварочный аппарат. Трубы с соединительным элементом помещаются в позиционер. Контакты на фитинге соединяются с аппаратом. Продолжительность сварки и другие параметры указаны на соединительной детали.
  • Только после полного остывания участок трубопровода можно извлечь из позиционера.

Встык

Монтаж встык

Такой тип соединения подходит для труб ПНД большого диаметра. Для стыковой сварки требуется особый электрический нагреватель.

Работы в этом случае проводятся следующим образом:

  • Подготавливаются торцы труб – обрезаются под углом 90 градусов, зачищаются до полностью гладкого состояния торцов — закрепляются так, чтобы они стояли максимально близко друг к другу. Вокруг места будущего соединения располагается нагревательный элемент.
  • Края труб нагреваются до температуры плавления, после чего нагревательный элемент необходимо убрать и дождаться полного остывания места соединения.
Схема пайки труб ПНД встык

Видео

Предлагаем вам посмотреть видеоролик, посвященный теме нашей статьи.

Последняя редакция: 04.03.2015 Автор: Елена Щуркина

trubyinfo.ru
