Портал о насосах. Скважинные насосы Вихрь: СН 90, 50, 60

Содержание

Скважинные насосы применяются для обеспечения водными ресурсами жилых и производственных помещений. Они функционируют на большой глубине с полным погружением в воду свыше 50 метров.

Мощная силовая установка позволяет подавать воду бесперебойно из скважин и глубоких колодцев. Отечественным примером с высоким качеством является скважинный насос Вихрь.

Принцип действия и виды насосов Вихрь

Различием между погружными насосами Вихрь служит принцип закачки воды в устройство. По этому признаку выделяются:

  • центробежные;
  • винтовые;
  • вихревые аппараты.

Центробежный глубинный насос поднимает питьевую воду с глубины до 50 метров. При этом, он справляется с концентрацией песка до 180 грамм на кубический метр. Устройство довольно мощное и обеспечивает бесперебойную подачу воды. К таким насосам относится «Вихрь СН-50Н».

Устройство скважинного насоса Вихрь

По своему устройству центробежный погружной электронасос напоминает улитку. Он состоит из цилиндрического корпуса и электропривода. К приводу подсоединен винт с широкими изогнутыми лопастями. При погружении насос свободно пропускает воду внутрь корпуса и она заполняет все пространство между лопастями.

После этого активируется электропривод, который интенсивно раскручивает винт. Вода винтом выталкивается из пространств между лопастями к внутренней поверхности стенок корпуса. Тут располагается отверстие, которое соединяет корпус и трубопровод. В результате образуется разница в давлении, которая заставляет воду подниматься вверх.

На аппаратах такого типа установлены специальные терморегуляторы, которые, в случае перенагрузки электропривода, отключают его.

Винтовые насосы поддерживают напор воды при погружении в скважину или колодец с глубиной до 100 м. При этом, глубина погружения устройства от поверхности воды не должна превышать 35 м. Конструкция аппарата позволяет работать с водой, концентрация песка в которой не превышает 250 грамм на кубический метр.

Состоит винтовой электронасос для скважины из тонкого цилиндрического корпуса, соединенного с электрической силовой установкой. Внутри корпуса расположен винтовой механизм, состоящий из стального ротора (винта) и резинового стратора (внутренняя резиновая прокладка корпуса с ребрами). В результате погружения на глубину, вода подается в камеру винтового механизма.

Технические характеристики погружных насосов «Вихрь»

Под действием электропривода, внутренний винт оборачивается внутри стратора. Соприкасаясь вместе, пара трения образует герметичные пространства, которые поддерживаются до выброса воды в трубопровод. Следующая порция воды усиливает давление и выбрасывает водную массу еще выше.

Такой принцип действия используется на аппаратах «Вихрь СН-90В» и «Вихрь СН-100В».

Вихревой электронасос подходит только для водоемов с низким содержанием песка. Его максимальная концентрация не должна превышать 40 грамм на кубический метр. Состоит такое устройство из круглого плоского корпуса с двумя патрубками и диском внутри. Работу обеспечивает электрический двигатель.

При погружении, через впускной патрубок попадает вода в камеру с диском. Приводимый в движение электродвигателем, диск с лопатками создает вихревой поток воды вдоль стен корпуса. После этого она под действием центробежной силы выталкивается в выпускной патрубок.

К такому классу относятся «Вихрь СН 100» и более производительная модель «Вихрь СН-50».

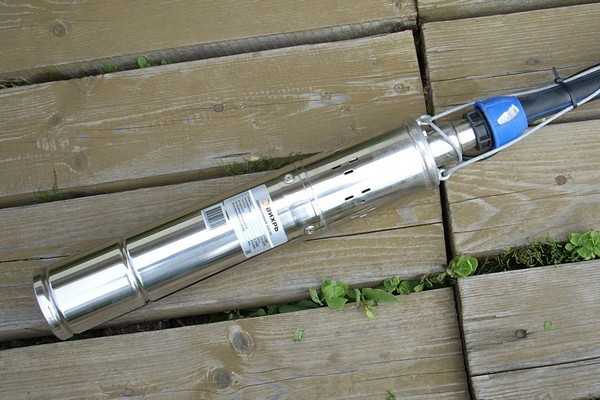

Скважинный насос Вихрь ДН-550Н


к меню ↑

Модельный ряд скважинных аппаратов типа «Вихрь»

По своим рабочим качествам и сфере применения выделяются такие модели аппаратов «Вихрь»:

  • сн-50Н;
  • сн-60В;
  • сн-90В;
  • сн-100В.

Аппарат «Вихрь СН-50 Н» рассчитан на выкачку водных ресурсов из скважин и шурфов, глубина которых не превышает 50 метров. При этом бурение отверстий водоема должно быть не меньше 10 см. Устройство подходит для работы с водой без примесей. В средне и сильнозагрязненных водоемах быстро приходи в негодность. Выполнен аппарат из хромированной стали. Оснащен терморегулятором с системой принудительного отключения.

Модель имеет следующие технические характеристики:

  • вода внутрь попадает через нижние отверстия;
  • номинальная мощность достигает 600 Вт;
  • напор сохраняется до высоты – 50 м;
  • работает с жидкостями до + 35 градусов;
  • производительность устройства 60 л/мин.

При использовании скважинного насоса сн 60в можно поднимать воду из водоемов и скважин с глубиной до 60 метров и диаметром до 100 мм. В системе используется винтовой принцип подачи воды. Выполнен из нержавеющей стали. Подходит для воды с примесью абразивных материалов не выше 40 грамм на кубический метр.

Вибрационный насос Вихрь ВН-15В

Технические характеристики устройства имеют такой вид:

  • для закачки воды используется верхний впускной канал;
  • рабочая мощность составляет 370 Вт;
  • оптимальная глубина работы 50-60 м;
  • температура воды не должна превышать 35 градусов;
  • объем выкачиваемой воды составляет 25 л/мин.

Глубина погружения скважинного насоса Вихрь сн 90в значительно выше предыдущих моделей и составляет 90 м. Для более легкого погружения в скважину и извлечения стальной хромированный корпус оборудован специальными зацепами, к которым крепится трос или веревка. Оптимальное расстояние от поверхности водной массы до устройства – 35 м.

При более глубоком размещении осуществляется негативное давление на узлы механизма.

Рабочие качества скважинного насоса Вихрь сн 90b:

  • проход воды осуществляется через верхние каналы;
  • потребляемая мощность в пределах 550 Вт;
  • оптимальная глубина выкачки — 90 м;
  • устройство работает температурой жидкостей до 35 градусов;
  • производительность – 25 л/мин.

С помощью насоса Вихрь сн 100в можно выкачивать водные массы из шахт, глубоких шурфов и скважин. При этом сечение отверстия должно быть не меньше 120 мм в диаметре. Как и предыдущая глубинная модель, СН 100В оборудован дополнительными кольцами-зацепами, которые позволяют более безопасно использовать устройство при погружении. Корпус выполнен из нержавеющей и, частично, хромированной стали. Оснащен термореле с возможностью отключения в случае слишком высокой нагрузки.

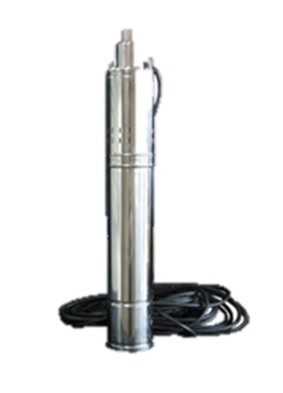

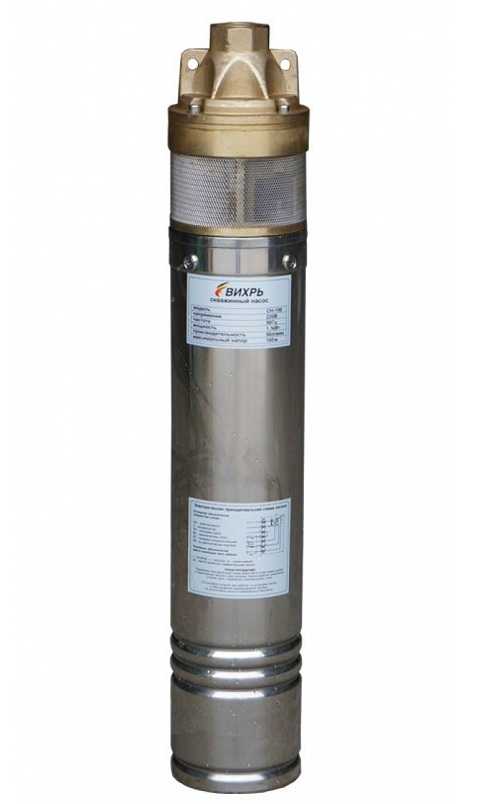

Скважинный насос Вихрь

Характеристики:

  • для закачки воды используется верхний впускной канал;
  • предел рабочей мощности — 1100 Вт;
  • напор сохраняется до высоты 100 м;
  • допустимая температура воды — + 35 градусов;
  • объем выкачиваемой жидкости – 40 л/мин.

Не так давно в продаже также появилась модель, которая обеспечивает максимально глубокий (в модельном ряде) отбор воды с глубины 135 метров. Насос Вихрь СН- 135, как и предыдущие модели выполнен из хрома и стали нержавеющего типа. Его производительность составляет 40 л/мин, а мощность устройства – 800 Вт. По остальным пунктам описание повторяет предыдущую модель.
к меню ↑

Как правильно выбрать необходимый насос?

Первое на что нужно обратить внимание при покупке – это диаметр устройства. При входе в скважину, между стенкой канала и поверхностью аппарата должна оставаться полость не менее 10 % от диаметра скважины. Поэтому для источников с сечением до 10 см, используются модели СН-50Н и СН-60В. Если диаметр отверстия превышает 10 см, оптимальным будет использование СН-90Н и СН-100В и СН- 135.

При учете мощности необходимого устройства, лучше ориентироваться на глубину скважины. Многочисленные отзывы свидетельствуют о том, что эффективно брать модель с мощностью немного большей, чем теоретически правильная. Так как высокий процент абразивных веществ значительно снижает возможности устройства.

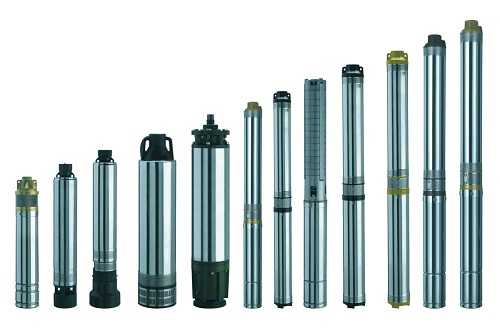

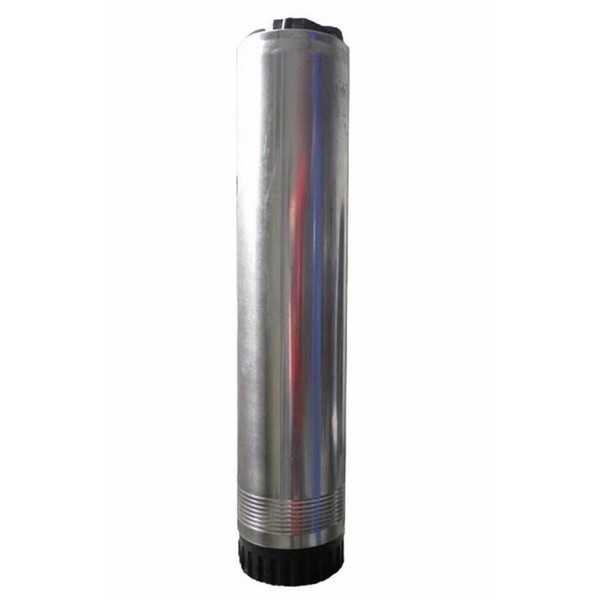

Скважинные насосы

В некоторых комплектациях моделей встроены специальные фильтры и очистительные системы, которые ограждают механизмы устройства от действия песка. Такой вариант стоит дороже, но обладает значительно большим сроком эксплуатации. Также при покупке следует обязательно проверить наличие и рабочее состояние терморегулятора, который отключает аппарат при достижении двигателем температуры в 110 градусов.
к меню ↑

Как правильно устанавливать «Вихрь»?

Правильная установка насоса позволит дольше сохранить его рабочие характеристики и функциональность. Для этого нужно придерживаться определенных правил. Прежде всего, устройство должно как можно меньше работать в холостую. Такие нагрузки могут привести к поломке устройства.

При углублении аппарата в водный массив, расстояние до поверхности водоема должно быть не меньше 4 метров. Расстояние от устройства до дна – не меньше 60 см. Не стоит при установке механизма рассчитывать только на водопроводный канал. Зафиксируйте на корпусе устройства концы металлических тросов с небольшим сечением, а свободные концы укрепите на выходе скважины.

Периодически следует доставать насос из скважины и прочищать его от скопившегося абразива.

nasosovnet.ru

Обратный клапан для насоса: конструкция, разновидности, монтаж

Создание автономных систем водоснабжения является актуальной задачей, которую приходится решать многим владельцам загородных домов и дач. Для обеспечения эффективной и бесперебойной работы таких систем их оснащают различными техническими устройствами, в число которых кроме насоса, гидроаккумулятора и элементов автоматики входит и обратный клапан для насоса. За счет наличия последнего в автономной водопроводной системе можно регулировать уровень давления воды. При этом вода не вытечет из труб обратно в источник, скважину или колодец.

Обратный клапан фланцевого типа в насосной станции

Конструктивные особенности и назначение

Чтобы понять, насколько важную функцию выполняет обратный клапан для воды для насоса, достаточно разобраться в принципе работы автономной системы водоснабжения в целом и данной части ее оснащения в частности. Главным элементом таких систем, на который и приходится основная нагрузка, является насосная станция. В ее функции входит выкачивание воды из подземного источника – скважины или колодца. Выкачиваемая насосом из скважины или колодца вода по специальным трубам подается в гидроаккумулятор, который одновременно выполняет две функции:

  • выступает в роли накопительной емкости для воды;
  • позволяет поддерживать требуемое давление воды в автономной системе.

Между тем поддерживать требуемый уровень давления в трубопроводе не получится, если воду, поступающую из подземного источника, не заблокировать в системе. Проблем с этим не возникает, когда работает насос. Когда же он находится в выключенном состоянии, вода может просто вытечь из труб и гидроаккумулятора обратно в скважину или колодец. Для того чтобы не допустить этого, и применяют такое простое, но вместе с тем эффективное устройство, как обратный клапан для воды для насоса.

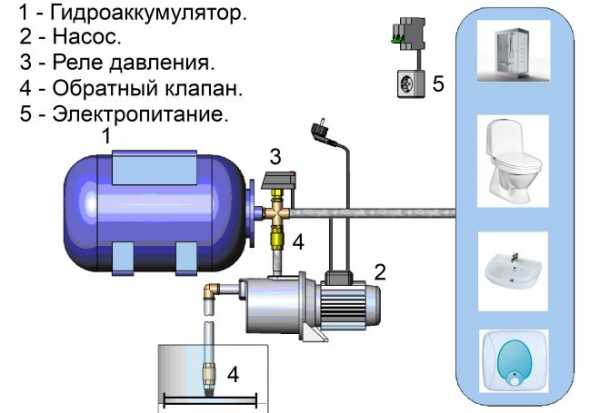

Схема автономного водоснабжения

Обратный клапан для оснащения насоса блокирует обратный отток воды из системы. Основными элементами конструкции такого устройства являются корпус, в котором располагается подпружиненный запорный элемент. Таким образом, принцип действия подобного затвора заключается в следующем.

  • При поступлении в обратный клапан потока воды с определенным давлением пружина сжимается, открывая запорный элемент и давая возможность жидкости свободно протекать через устройство.
  • При падении давления потока воды в трубопроводе пружина водяного обратного клапана возвращает его запорный элемент в закрытое состояние, тем самым перекрывая жидкости возможность двигаться в обратном направлении.

Обратный клапан открывается давлением потока, а закрывается пружиной, если поток прекращается

Обратным клапаном, позволяющим оперативно блокировать воду в трубопроводе, единая система водоснабжения разделяется на отдельные участки, каждый из которых характеризуется своим уровнем давления находящейся в трубах жидкости.

Благодаря высокой эффективности обратные клапаны одинаково успешно применяются для оснащения как бытовых скважинных насосов, так и насосных станций промышленного назначения. Такие устройства, кроме того, позволяют уменьшить урон от поломки трубопроводной системы в том случае, если на ее отдельных участках образовались утечки транспортируемой воды.

Во многих случаях использование обратных клапанов предусматривается уже на стадии проектирования автономных систем водоснабжения. В частности, многие модели погружных насосов, используемых для колодца или скважины, в процессе производства оснащаются даже не одним, а несколькими затворами.

Основные разновидности

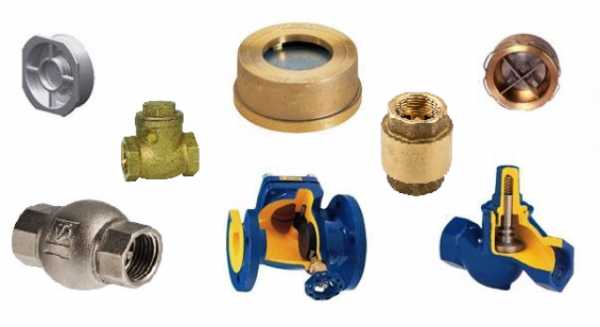

Среди обратных клапанов, используемых для колодца или водоносной скважины, следует выделить несколько типов таких устройств, которые завоевали наибольшую популярность у потребителей из-за своей высокой эффективности.

Дисковые

Такие устройства могут быть одно- или двухстворчатыми. Они устанавливаются на электронасос, подающий воду в автономные системы водоснабжения. Запорными элементами дисковых устройств являются пластинчатые створки, закрепленные на подпружиненной оси. Подразделяются такие обратные клапаны на ударные и безударные. Первые устанавливаются в системах, для элементов оснащения которых гидравлический удар не является слишком критичным фактором, вторые, более дорогие, используются в тех случаях, когда последствия гидроударов, возникающих в трубопроводе (в том числе в результате функционирования таких устройств), необходимо минимизировать.

Конструкция одностворчатого дискового обратного клапана

Шаровые

Запорным элементом в этих затворах является подпружиненный шар. Следует отметить, что это наиболее распространенный обратный клапан для насосной станции, что объясняется его высокой эффективностью и исключительной надежностью.

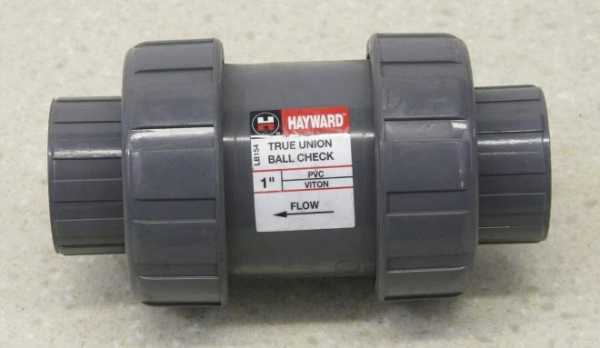

Клапан обратный шаровый химически стойкий из ПВХ

Подъемные

Устройства данного типа работают за счет подпружиненного золотника, свободно перемещающегося по вертикальной оси. Если вы решили установить подъемный обратный клапан на насос, выкачивающий воду из подземного источника, имейте в виду, что монтировать такое устройство можно только на горизонтальных участках трубопроводов.

Чугунный обратный муфтовый клапан подъемного типа

Первоначальный монтаж и замена обратных клапанов

Обратные клапаны, используемые в оснащении насосных станций для колодца или скважины, устанавливаются достаточно просто. Более сложной задачей является выбор правильного места для монтажа. Выбор модели устройства зависит от типа насоса, в комплекте с которым оно будет работать.

Как уже говорилось выше, обратные клапаны, устанавливаемые на насосные станции для колодца или скважины, выбираются еще на стадии проектирования автономных систем водоснабжения. Для оснащения системы водоснабжения можно приобрести модель насоса, в конструкции которого изначально предусмотрены обратные клапаны. Они могут устанавливаться как на входных, так и на выходных магистралях насосных станций.

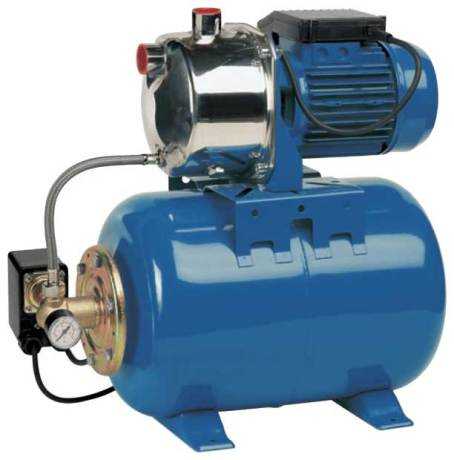

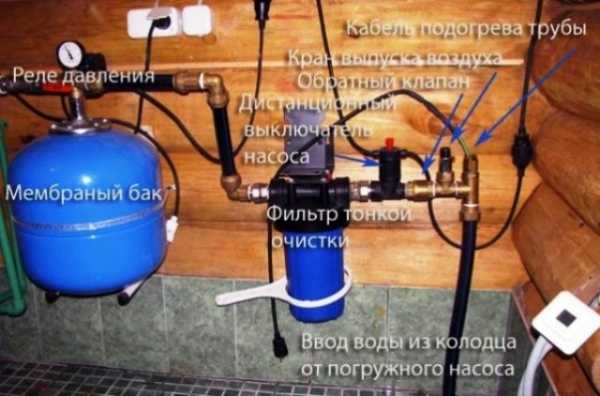

Обратный клапан в составе поверхностной насосной станции

Если для колодца или скважины используются насосы вакуумного типа, то обратные клапаны устанавливаются непосредственно после всасывающего устройства – перед гидроаккумулятором. Оптимальным выбором для насосных станций данного типа являются шаровые и подъемные затворы.

Для скважинных насосов, устанавливаемых на поверхности земли, может использоваться сразу несколько обратных клапанов. Один из таких клапанов монтируется на нижней части шланга, опускаемого в скважину, второй – перед гидроаккумулятором.

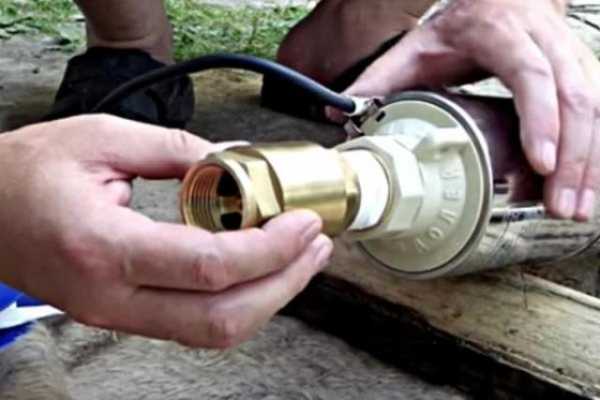

Размещение обратного клапана на погружном насосе

Отдельные производители указывают в инструкции к насосам подходящий тип обратного клапана. Однако, как правило, насосные установки различных моделей могут оснащаться обратными клапанами любого типа. В большинстве случаев не имеет значения и торговая марка скважинного насоса, для оснащения которого используется обратный клапан.

Обратный клапан для скважинного насоса устанавливается на шланге или трубе посредством муфт и фитингов соответствующего диаметра. При установке такого устройства необходимо обеспечить герметичность выполняемых соединений, для чего используется уплотнительная ФУМ-лента. Кроме того, при монтаже надо следить за тем, чтобы направление открытия устройства совпадало с направлением, по которому двигается вода в трубопроводе. Выбирая обратный клапан для установки в автономную систему водоснабжения, необходимо учитывать диаметр его условного прохода, а также рабочее давление, на которое он рассчитан.

Оценка статьи:

Загрузка...

Поделиться с друзьями:

met-all.org

Где и как установить обратный клапан для воды?

Одним из важнейших  элементов системы автономного водоснабжения является обратный клапан для воды. Он выполняет функцию защиты от таких перебоев в работе водопровода, как понижение давления воды, выключение насоса или утечка.

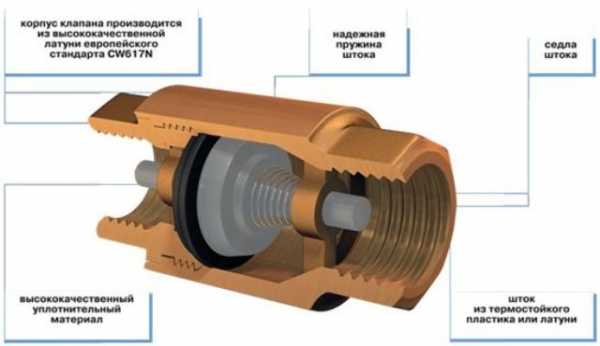

Обратный клапан имеет простую конструкцию в виде латунного цилиндра со встроенной в него пружинкой и круглой перекрывающей пластинкой. Клапан способен пропускать воду только в одном направлении.

Где установить обратный клапан: в скважине или перед насосной станцией?

Установка обратного клапана возможна либо на самом входе всасывающей трубы, либо непосредственно перед насосной станцией.

Установка обратного клапана на входе в насосную станцию

Обратный клапан, подсоединенный к системе, не дает воде после отключения насоса стекать из всасывающей трубы обратно в скважину или в колодец. Эта весьма полезная функция обратного клапана незаменима для организации потоков  в отоплении и водоснабжении: при всех последующих включениях насоса отпадает необходимость в повторном заполнении всей системы водой. А это не только облегчает работу самого насоса, но и обеспечивает практически мгновенную подачу воды к потребителю. Выбор клапана следует осуществлять исходя из диаметра трубы, в разрез которой и планируется установка обратного клапана. Имейте ввиду, что обратный клапан создает в системе дополнительное сопротивление потоку воды, в связи с чем давление насоса может снизиться на 0,5 атм.

Как установить обратный клапан для воды правильно?

Устройство используемых в бытовой сантехнике обратных клапанов  с установленными в них подпружиненными мембранами дает, казалось бы, возможность устанавливать клапан  с какой угодно ориентацией в пространстве. Ведь обратный клапан в любом случае, независимо от того, горизонтально он установлен, вертикально или как то иначе, должен нормально работать. По сути, так оно и есть, возможно, что и проблемы такой у вас никогда не возникнет. Но нелишним будет и перестраховаться, ведь чем не шутит черт, как говорится…

Установленная в обратном клапане пружинка так слаба, что она не в состоянии противостоять различной грязи и отложениям. А ведь в ходе эксплуатации они неизбежно образуются на стенках обратного клапана и мембране! Но если бы пружина обратного клапана была мощнее, то пропал бы и смысл применения обратного клапана, ведь тогда он будет с большим трудом пропускать воду в одном направлении, а в другом не пропускать и вовсе.

Так что, если вы не мазохист и не хотите, чтобы система водоснабжения принесла в будущем дополнительных проблем и расходов, устанавливайте обратный клапан для воды стрелочкой вверх, т.е. строго вертикально.  И чем точнее это сделаете, тем дольше обратный клапан прослужит без  каких-либо сбоев и нареканий.

muzhik-v-dome.ru

Установка обратного клапана на насосную станцию своими руками

Оборудование водоснабжения

Насосная станция забирает воду из скважины, колодца и закачивает ее в специальный резервуар. Отсюда она раздается среди потребителей (краны, смесители, бойлер, посудомоечная и стиральная машины). Когда бак заполнен, реле отключает электромотор, подача прекращается. Поступление автоматически возобновляется при расходе, когда падает давление.

Агрегат работает не постоянно, а периодически. В перерывах вода должна удерживаться в резервуаре. С этой функцией справляется обратный клапан, который обязательно устанавливается на насосной станции. Он устроен таким образом, что закачивает воду, когда она находится в насосе. Прежде чем запустить устройство, его заполняют жидкостью, и она должна быть там всегда. Гидроаккумулятор служит накопительной емкостью и одновременно поддерживает необходимое давление в системе. После остановки электромотора оно начинает падать, если не заблокировать отток.

1

Особенности конструкции и назначение обратного клапана

Устройство по размерам небольшое, но без него поддерживать напор воды в системе невозможно. Оно принадлежит к той трубопроводной арматуре, которая предназначена предотвращать изменение направления потока жидкости. Можно встретить насосные станции, в моделях которых заложен обратный затвор. Обычно он идет в комплекте со всасывающим шлангом. Но большинство изделий поставляется без этой детали, ее приходится приобретать отдельно. Принцип действия подобен известному многим клапану вентиляции: пропускает поток в одном направлении и блокирует в другом.

Существует довольно много видов обратных клапанов. Для применения в быту используются:

  1. 1. Пружинные муфтовые. Состоят из двух частей, соединенных резьбой и установленной между ними резиновой прокладкой.
  2. 2. Такие же, но с латунным золотником, имеющим сферическую форму. Отличаются высокой пропускной способностью.
  3. 3. Комбинированные пружинные, включающие кран Маевского, через который стравливают воздух. Благодаря подобным устройствам упрощается обслуживание системы.
  4. 4. Пружинные с полипропиленовым корпусом. Устанавливают на водопровод из аналогичного материала.

Место монтажа: подающая магистраль, ввод в автономную систему непосредственно за насосом или перед ним. В зависимости от расположения обратные клапаны бывают донными и трубопроводными. Первые предохраняют от возвратного тока воды, поднятой из источника, когда оборудование выключено. Вторые предотвращают падение давления в системе. Если в самом начале всасывающей трубы не стоит клапан, то когда насос остановится, вода стекает назад, в магистрали образуются воздушные пробки. При запуске «насухо» разрушаются уплотнители, затем перегорает подмокший электродвигатель.

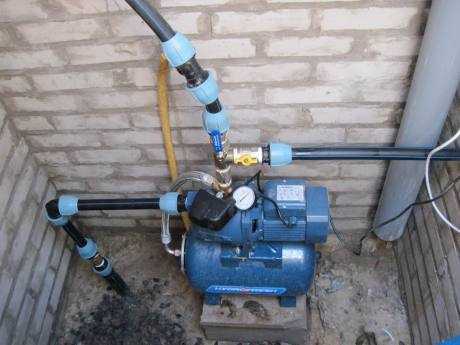

Насосная станция с донным клапаном

Современные помпы защищены от таких грозных последствий, а старые модели от этого не застрахованы. Но все равно после каждой остановки станции придется заливать воду – так она устроена. Установка запорной арматуры на трубе забора обязательна. Необходимо именно это несложное механическое устройство, потому что никакая электроника не в состоянии преодолеть силу земной тяжести, под воздействием которой жидкость стекает из труб, если не стоит обратный клапан.

Трубопроводная запорная арматура играет несколько иную роль. Она предназначена в большей мере защищать не насос, а систему распределения воды в доме. Перекрывая поток, не дает возвратиться в гидроаккумулятор, поддерживая напор. Монтаж насосной станции без обратного клапана на раздаче вызывает гидравлические удары, работу устройства во внештатном режиме. Установка затвора повышает надежность и эффективность водопровода, продлевает срок службы сантехнического оборудования, бытовых приборов.

Размеры обратных клапанов зависят от сферы применения:

  • стандартный – используется практически во всех системах водоснабжения;
  • миниатюрный – устанавливается внутри сгонов водяного счетчика;
  • небольшой – располагают на выходе прибора учета;
  • крупный – делают из чугуна, применяются в промышленных системах.

Отливают деталь из латуни: металл устойчив к воздействию солей, минералов и кислот, которые растворены в воде. Материалом для других элементов служит медь и цинк или специальные полимерные составы. Все прокладки резиновые или силиконовые. Также продаются устройства из нержавеющей стали. Они отличаются высокой стоимостью из-за прочности и повышенной устойчивости к коррозии. При возможности приобрести такую деталь не стоит обращать внимание на цену – она служит очень долго. Латунную приходится заменять или ремонтировать довольно часто.

Устройство для насосной станции

Сфера применения не ограничивается насосной станцией. В быту обратный клапан используется:

  • на стояках холодной и горячей воды, если квартира в многоэтажке;
  • в нагревательных устройствах – бойлер, электрическая или газовая колонка;
  • для автономного отопления частного дома;
  • ими оснащается канализация для предотвращения аварийных ситуаций.

2

Запорная арматура – виды и правила монтажа

Клапан располагают на подающей трубе. По конструктивному исполнению различают две модели. Первая имеют диск и пружину, которая от напора воды смещается и пропускает поток. У второй есть поперечные створки, которые открываются и закрываются в зависимости от возникающего давления. Вместе с бытовыми насосами чаще применяется муфтовый, а фланцевый преимущественно в более мощных устройствах. Перед ним устанавливают сетчатый фильтр. Он преграждает путь биологическим загрязнениям и твердым частицам, предупреждая их проникновение в водопроводную систему.

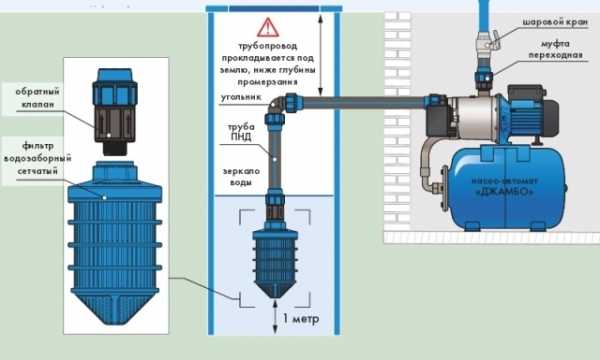

Установка донного устройства

Устройство монтируется в направлении стрелки на корпусе. От дна колодца или скважины выдерживается расстояние в пределах 0,5–1 м. Между поверхностью воды и клапаном выдерживают не менее 30 см. Погружные насосы не оборудуются фильтром перед обратным клапаном. Их конструкция предусматривает встроенную защиту от попадания твердых частиц, которые способствуют износу внутренних поверхностей. Запорное устройство в этом случае устанавливают после помпы перед всасывающим шлангом. Оно предотвращает спад давления в системе.

Трубопроводные клапаны поддержки напора различаются устройством, но принцип работы общий. Они призваны обеспечить движение водного потока в заданном направлении и препятствовать возвращению. Для этого внутри имеется запорный механизм. Под давлением рабочей жидкости он открывается и пропускает ее, а попытке обратного движения препятствует. Трубопровод перекрывается, вода остается в системе, напор сохраняется. Простой клапан состоит из немногих деталей:

  • корпус с рабочей камерой;
  • регулирующий орган;
  • исполнитель – пружина.

Модели отличаются конструктивным исполнением, применяемыми при изготовлении материалами и креплением к трубам. Почти все разновидности используются при монтаже насосных станций, но не всегда установка обратного клапана практична и целесообразна. В системах, где немного точек забора, водопроводная конструкция успешно функционирует без них.

Трубопроводный обратный клапан перед насосом

Основная деталь обратного клапана – запорный элемент, который по отношению к оси трубы передвигается в одном из возможных направлений: параллельном, перпендикулярном и под углом. При монтаже обращают внимание не только на стрелку, указывающую направление потока. В ряде моделей смотрят на расположение крышки, в которой перемещается запорная деталь. Она может выполняться в нескольких вариантах:

  1. 1. Подъемный. Запор двигается вниз или вверх, реагируя на давление воды, закрывается под воздействием пружины. Имеет солидные габариты, поэтому применение нашел преимущественно в промышленном водоснабжении.
  2. 2. Шаровый. Используется шарик из резины или чугуна, пружина не предусмотрена. Самое простое, но эффективное устройство, которое прекрасно справляется со своей задачей.
  3. 3. Поворотный. Затвор в виде откидного лепестка. Модель применяется с трубами, диаметр которых превышает 50 мм.

В быту используют устройства, выполненные последними двумя способами. В отличие от вариантов с движущимся золотником они малогабаритные, не требуют большого пространства для перемещения. В одном случае поток регулируется шариком, который открывает и закрывает отверстие, реагируя на давление и направление движения воды. Во втором – функцию запорного механизма выполняют две половинки диска, размещенные на одном стержне.

Запорная арматура муфтовая и фланцевая

Обратные клапаны отличаются не только внутренним устройством, но и установкой. Вариант предопределяется материалом трубопровода и технологией соединения. С насосными станциями используют изделия:

  • муфтовые – применяется резьба;
  • фланцевые – имеются фланцы с обеих сторон и на трубах, между ними устанавливают прокладки;
  • межфланцевые – собственное крепление отсутствует, присоединяются к фланцам труб длинными шпильками.

Для домашнего водоснабжения предпочтительнее выбирать модели, имеющие подъемно-пружинный запорный механизм и муфтовое соединение. Они легко устанавливаются на ответную резьбу, расположенную на трубопроводе. Отличаются ремонтопригодностью: больное место – пружина, которая иногда подводит, но она просто меняется. В инструкции указывают, из какого материала изготовлена. Если пластиковая – очень мало служит, лучше выбрать из нержавеющей стали.

3

Установка на насосной станции – выбор места

Пружина механизма не достаточно упругая, иначе он бы полностью блокировал водный поток. Эта особенность способствует накапливанию различных грязевых отложений на стенках. Засорения со временем вызывают сбои в работе во всей системе. Поэтому правильный монтаж обратных клапанов очень важен.

Чтобы устройство служило дольше, руководствуются рекомендациями изготовителя: устанавливают вертикально, а стрелка на корпусе указывает направление водного потока. Допускается горизонтальное размещение, но следует понимать, чем это грозит. На стенках отложения скапливаются гораздо быстрее, срок службы в таком случае сильно уменьшается.

Установка обратных клапанов, используемых для насосных станций, довольно простая. Сложнее выбрать правильное место и модель. Она зависит от типа помпы, совместно с которой будет работать. Можно купить агрегат со встроенным запорным устройством. Производители располагают их на входных и выходных магистралях. В любом случае перед покупкой следует поинтересоваться, имеет ли конструкция запорные клапаны. Если это предусмотрено, то устанавливать еще не нужно: это не только лишне, но и вредно. Возрастает напор в системе, снижается пропускная способность.

Если в колодце или скважине используется погружной вакуумный насос, обратный клапан монтируют перед гидроаккумулятором. Лучшие конструкции – имеющие шарик или золотник подъемного типа. Для насосных станций, расположенных на поверхности, обязательным является донный клапан, которые крепится на конце трубы, погружаемой в воду. Второй – трубопроводный, который устанавливают перед резервуаром. Некоторые производители указывают определенную модель, но, как правило, годятся устройства любого типа.

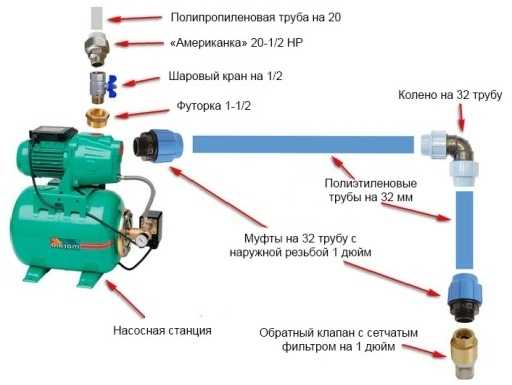

Вариант сборки

Определяющее значение при выборе модели имеет диаметр труб (обязательный размер всасывающей – не менее 1 дюйма), пропускная способность, рабочее давление. Устанавливают в зависимости от конструкции, используя имеющуюся резьбу или фитинги. Необходимо обеспечить очень высокую герметичность – малейший подсос воздуха приводит к неработоспособности. Применяют уплотнительную ФУМ-ленту. Обязательно располагают по стрелке, указывающей направление водного потока, чтобы устройство открывалось при закачивании жидкости.

Установка обратного клапана своими руками выполняется в такой последовательности:

  1. 1. Выбирают модель и проверяют ее работоспособность. Для этого достаточно подуть ртом с обеих сторон: в одном случае затвор открывается, в другом не пропускает воздух.
  2. 2. Определяют правильное направление установки. Его указывает стрелка на корпусе.
  3. 3. Накручивают клапан на резьбу, предварительно подмотав ФУМ-ленту. В насосной станции имеется вмонтированный переходник, для всасывающей трубы его следует приобрести.
  4. 4. Подтягивают крепление газовым ключом. Важно не переусердствовать – встречаются изделия не очень крепкие.

В некоторых случаях систему устраивают таким образом, что предусматривают опорожнение раздающей магистрали или работу насоса в реверсном режиме. Тогда устанавливать клапан после гидроаккумулятора нельзя – он заблокирует отток воды. Расположение по отношению к задвижке определяется технологией запуска станции. Имеются модели, работа которых начинается при закрытом кране. Тогда запорное устройство монтируют после него.

Место монтажа – погружная труба

Донный клапан рекомендуется устанавливать вместе с фильтром, который очищает воду от песка, предохраняя внутренние части от преждевременного износа. Лучше сразу купить устройство с сеткой. У некоторых моделей она снимается, что позволяет при необходимости произвести замену. Меньше всего загрязняются обратные клапаны, имеющие пружину и подъемный запорный элемент. Самая простая для установки трубная арматура, которая использует межфланцевое соединение. В частном доме применяют преимущественно недорогие приборы с креплением на муфте.

obustroen.ru

правила подключения к водопроводу и системе полива

Поверхностные насосы отличаются небольшими размерами, простотой обслуживания, сравнительно невысокой стоимостью и экономичным потреблением электроэнергии. Выполнить монтаж поверхностного насоса своими силами намного проще, чем установить глубинный. Однако успех гарантирован только в случае четкого соблюдения инструкции производителя и рекомендаций специалистов.

В продаже встречаются два типа поверхностных электронасосов: вихревые и центробежные.

  • Вихревые обеспечивают бесперебойную подачу воды с повышением давления, их используют для полива огородов и быстрой откачки содержимого колодцев и бочек. Приборы вихревого типа чувствительны к мусору – их нельзя использовать в загрязненных водоемах.
  • Центробежные насосы отличаются высоким КПД и подходят для организации водопровода на постоянной основе. Самовсасывающим моделям нестрашны воздушные пробки и образование в системе воздушных пузырьков.

Электроприборы для откачки воды также можно разделить на стационарные и переносные. Стационарные модели устанавливают в системах водоснабжения, а мобильные используют для полива и осушения затопленных погребов и подвалов.

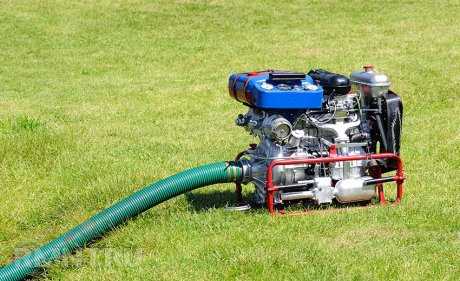

Мобильный электронасос для полива

Важно! Установка поверхностного насоса возможна только в колодцах и скважинах глубиной не более 8-9 метров. Для работы с более глубокими шахтами требуется погружной прибор.

Проще всего подключить мобильное оборудование к дачной скважине, которая используется исключительно для полива. Сложнее подключить стационарную насосную станцию к системе автономного водоснабжения. Об этом речь пойдет дальше.

Что нужно для подключения насоса к водопроводу ↑

Помимо электронасоса, для его подключения к водопроводной системе дома необходимо иметь:

  • подводящие и выводящие трубы или жесткие шланги с сечением 32 или 25 мм, длину трубы рассчитывают так, чтобы нижний конец был погружен в воду не менее чем на 30 см, при этом общая длина не должна превышать размер, указанный в паспорте к устройству;
  • соединительные штуцеры;
  • накопительный бак объемом 30-60 литров;
  • гибкие шланги для подключения бака к насосу;
  • пятивыводной адаптер для второго выхода;
  • реле давления;
  • манометр.

С целью снижения количества пусков самовсасывающий поверхностный насос рекомендуется подключать к накопительному баку и системе автоматического управления включением. Накопительный бак также выполняет функции гидроаккумулятора, регулирующего давление в напорной системе и защищающего ее от гидроударов.

Насосная станция

Многие производители выпускают готовые насосные станции, в комплект которых входит все необходимое оборудование. Если был приобретен отдельный прибор, недостающие комплектующие придется покупать дополнительно.

Выбор места для монтажа ↑

Поверхностные насосы всегда монтируют на суше – в корпус прибора ни в коем случае не должна попадать вода. В идеале электронасос следует монтировать как можно ближе к скважине или колодцу. Помещение должно быть сухим, относительно теплым (с положительной температурой) и хорошо вентилируемым. Возможна установка насосной станции в подвале, но в этом случае придется смириться с постоянным шумом.

Для размещения устройства рядом со скважиной сооружают небольшие постройки или помещают оборудование в подземные кессоны – бетонные, пластиковые или металлические утепленные сооружения с вентиляцией, оборудованные вокруг обсадной трубы скважины. Кессоны строят ниже уровня промерзания грунта. Водопроводные трубы к дому в этом случае прокладывают в траншее, также вырытой в непромерзающих слоях почвы.

Схема установки и подключения насосного оборудования

Инструкция по подключению к автономному водоснабжению ↑

Эта пошаговое описание того, как правильно установить поверхностный насос в систему автономного водоснабжения, актуально для всех типов насосного оборудования. Его несоблюдение может привести к поломке и аварийным ситуациям.

Крепление насоса

  1. Перед тем как подключить поверхностный насос к системе водоснабжения, его закрепляют на неподвижном основании при помощи болтов. Чтобы нейтрализовать вибрации, рекомендуется использовать в качестве прокладки резиновый коврик или специальные насадки на ножки.
  2. К выходу подключают шланг, к другой стороне которого присоединяют обратный клапан и фильтр грубой очистки, уплотняя соединения специальной лентой или льном.
  3. Ко второму выходу, расположенному в верхней части корпуса, подсоединяют выходящие трубы, ведущие к водопроводу.
  4. Обратный клапан погружают в воду, обеспечивая небольшой уклон линии трубы или шланга, идущей от клапана к насосу.
  5. На следующем этапе систему наполняют водой через выходные отверстия или заливную пробку. Важно выпустить из системы весь воздух!
  6. Далее подключают напорную часть с разводкой по дому. На этом этапе закрывают заливное отверстие и проверяют давление в гидроаккумуляторе (баке). Если давление не соответствует указанному в инструкции, его следует повысить (докачать насосом) или понизить (спустить).
  7. Четко выполнив все этапы, электрооборудование включают в розетку и запускают. Включенный насос должен заработать и заполнить водой систему и гидроаккумулятор.
  8. Отключение двигателя свидетельствует о том, что давление в системе достигло максимума (от 1,5 до 3 атмосфер).
  9. Теперь можно открыть кран и убедиться в работоспособности установки.
  10. Если при открытом вентиле давление не соответствует параметрам, прописанным в инструкции, необходимо отрегулировать работу реле.

Подсоединение к трубе обратного клапана и фильтра

Подключение водопроводных труб

Даже после ознакомления с рекомендациями о том, как правильно установить поверхностный самовсасывающий насос в скважину или колодец, могут возникнуть сложности при подключении оборудования к другим источникам. Эти советы пригодятся тем, кто собирается автоматизировать подачу воды из колонки или накопительной бочки.

Подключение электронасоса к колонке ↑

Задумываться о том, как подключить поверхностный насос к колонке, не поздно даже после установки ручного насоса. Рекомендуется не демонтировать ручное управление, а дополнить его автоматикой.

Чтобы оба устройства работали, нужно врезаться под обратным клапаном колонки, установить тройник с обратным клапаном и подсоединить электронасос через жесткую трубу. Обратный клапан на колонке лучше заменить или установить еще один на тройнике, чтобы предупредить подсасывание воздуха со стороны колонки. Между ручным насосом и патрубком врезают шаровой вентиль.

Схема подключения двух насосов

Принцип работы комбинированной колонки прост: сначала ручным насосом поднимают столб выше шарового вентиля, затем его перекрывают и запускают электронасос. Важно, чтобы в «стакане» колонки всегда была вода, при необходимости ее нужно обязательно подливать.

Установка прибора в бочке ↑

Бочки для полива выручают на дачах и загородных участках, а использование насоса существенно упрощает нелегкую работу огородника. Электронасос не только автоматически подает воду, но и создает необходимый напор. В продаже несложно найти недорогое упрощенное оборудование для бочек и усовершенствованные автоматические садовые модели, работающие с системами микрокапельного орошения.

Перед тем как подключить поверхностный насос к бочке, необходимо присоединить к прибору шланги для забора воды и полива. Резиновые шланги для этой цели не подойдут – они просто сожмутся от давления воды и не смогут выполнять свою задачу. Прибор устанавливают на грунте, как можно ближе к емкости. В воду опускают только шланги – корпус устройства должен оставаться вне досягаемости брызг. После завершения насос убирают на хранение в сухое место.

Компактная модель для бочки

Специально для дачников придумали компактные бочковые модели – их устанавливают на край емкости с водой. Эти удобные приборы снабжены фильтрами и регуляторами давления. В комплекте почти всегда есть шланги.

Разобраться с работой приспособлений для полива несложно, но к самостоятельному монтажу поверхностного насоса для водоснабжения дома можно приступать только после внимательного изучения инструкции производителя. Если в ней много непонятной информации, не стоит рисковать, лучше доверить этот сложный процесс профессионалам.

aqua-guru.ru

Модельный ряд скважинных насосов «Вихрь»

Отечественный производитель различного насосного оборудования под маркой «Вихрь» предлагает сегодня достаточно обширную модельную линейку своих изделий. Но нас в этой статье будут интересовать скважинные насосы «Вихрь». Все дело в том, что агрегаты данного типа сегодня стали очень популярными, ведь с их помощью можно организовать водоснабжение загородных домов не только из колодцев, но и из скважин. А всем известно, что в скважинах вода более чистая и ее дебит достаточно высок. Именно поэтому скважины на дачных участках сегодня стали появляться все чаще относительно колодцев. И даже сложность их сооружения не отталкивает хозяев загородных домов.

Говорить о погружных насосах «Вихрь» скважинного типа надо как об очень качественных приборах. Их модели обладают прекрасной мощностью и неплохим напором, а так как эти характеристики чаще всего являются основными критериями выбора, то они же являются основной популярности агрегатов.

Насос для скважин «Вихрь»

Разновидности насосов «Вихрь» для скважин

Начнем с того, что производитель сегодня предлагает несколько чисто конструктивных позиций. То есть, все предлагаемые модели делятся на три группы:

  • насосы центробежного типа;
  • вихревого;
  • винтового.

Внимание! Сразу же оговоримся, что центробежные приборы оборудованы нижним водозабором, вихревые и винтовые – верхним. В принципе, по этой конструктивной особенности их уже можно отличить.

Центробежная модель

Теперь отличительные особенности конструкций. Центробежный насос «Вихрь» отличается от вихревого лишь рабочим колесом с лопастями. У центробежного они скривленные, именно поэтому, попадая на них, вода тут же отскакивает к периферии, где образуется область высокого давления. А в центре колеса будет образовываться область низкого давления. А так как внутри отсека на воду действует центробежная сила, то именно поэтому появилось название этих моделей.

У рабочего колеса вихревых приборов лопасти ровные, идущие от центра к краю без изгибов. Такая конструкция позволяет создать между ними завихрения воды, которые в свою очередь создают давление внутри рабочей камеры. Правда, необходимо отметить, что насосы данного типа имеют небольшой УПД по сравнению с центробежными, поэтому они уступают последним и в напоре, и в производительности.

Что касается винтовых агрегатов, то это уникальная конструкция, в которой присутствует две винтовые части: шнек и камера. Они повторяют друг друга по конфигурации внутренней полости, которая собой и представляет винт. Между ними есть небольшой зазор, по которому и перемещается перекачиваемая жидкость. Необходимо отметить, что винтовые скважинные насосы «Вихрь» не так популярны, как две предыдущие модели. Они стоят дороже, правда, у них неплохой КПД, и достаточно высокие технические характеристики. К примеру, у центробежных насосов максимальный напор составляет 50 м, у винтовых 100 м при погружении прибора на глубину до 35 и.

Винтовой агрегат с верхним водозабором

Все три модели можно также сравнить и по перекачке воды с разной степенью загрязненности. Многие могут подумать, что это не самый важный показатель, и делают большую ошибку. Ведь как часто бывает, когда покупать приходит в магазин. Он подбирает скважинный насос по производительности и напору. И это правильно, но не стоит забывать и о концентрации взвешенных частиц в воде.

Итак:

  • центробежный насос «Вихрь» может перекачивать воду с концентрацией примесей до 180 г/м³;
  • вихревой до 40 г/м³;
  • винтовой до 250 г/м³.

То есть, получается так, что вихревые модели являются самыми некапризными в плане перекачки загрязненной воды. Поэтому их можно использовать не только для установки в скважины, но и в шахтные колодцы.

Популярные модели

Необходимо отметить, что существует небольшое количество популярных моделей, которыми сегодня пользуются жители загородных поселков. Рассмотрим два из них. Кстати, сразу необходимо отметить, что агрегаты данного типа обозначаются маркировкой «СН», то есть, скважинный насос.

Вихрь СН 90в

Итак, скважинный насос «Вихрь» СН 90в – это агрегат винтового типа с верхним водозабором воды. Начнем с его технических характеристик.

  • Диаметр насоса 90 мм, что позволяет их устанавливать в скважины с диаметром ствола 100 мм. А они, как известно, считаются самыми распространенными.
  • Погружать его можно на глубину до 35 м.
  • Его производительность – 25 л/мин.
  • Напор – 90 м.
  • Мощность электродвигателя – 0,55 кВт.
  • В комплектацию входит электрический кабель длиною 17 м.
  • Работает от сети переменного тока напряжением 220 вольт.
  • Может перекачивать воду температурой до +35С.
  • Рекомендуемое расстояние до дна скважины – 60 см.

СН 90в

Корпус прибора изготовлен из нержавейки, внутренние детали из латуни и хромированной стали. Но по отзывам потребителей оказывается, что есть у насоса СН 90в и некоторые недостатки. К примеру, шпильки и проушины сделаны из простой стали, поэтому они быстро ржавеют. А при долгой эксплуатации просто выходят из строя. Как говорят потребители, через три года работы насос может оказаться на дне скважины навечно. Проушина проржавеет до конца, и при подъеме насос просто оборвется и упадет вниз. Вытащить его оттуда будет уже практически невозможно. Тем более, глубина его опускания составляет 35 м.

Говоря о скважинном насосе «Вихрь» СН 90в (его устройстве и технических характеристиках), необходимо отметить, что данная насосная установка обладает именно той конструкцией, которую можно использовать для перекачки не очень чистой воды. Наверное, поэтому данная модель так популярна сегодня среди жителей загородных поселков. Ведь глубина 35 м – это возможность соорудить скважину на песок, в которой взвешенных примесей огромное количество, особенно на первой стадии эксплуатации. Именно с ними и может справиться насос винтового типа.

Вихрь СН 50

Следующая популярная модель – скважинный насос «Вихрь» СН 50. Это агрегат центробежного типа с нижним водозабором. Вот его технические характеристики.

  • Производительность – 60 л/мин.
  • Напор – 50 м.
  • Мощность электродвигателя варьируется в зависимости от модификации: или 600, или750 Вт. Первый устанавливается в модель СН-50Н, второй в СН-50.
  • Диаметр прибора – 100 мм.
  • Погружаться может на глубину 40 м.
  • Может перекачивать воду с температурой до +35С.

Изготавливается корпус насоса из нержавеющей стали, насосная часть или из пластика, или из латуни. Это опять-таки в зависимости от производителя. Кстати, о производителях. Скважинные, погружные и поверхностные насосы «Вихрь» выпускают и в России, и в Китае, и в Латвии.

Есть в модельной линейке скважинных насосов «Вихрь» и более компактные устройства. К примеру, марка СН 60. Ее диаметр всего лишь 75 мм, что позволяет устанавливать прибор в скважины с диаметром ствола 80 мм. То есть, определяясь с выбором агрегата, необходимо учитывать возможность его установки в шахту гидротехнического сооружения. И если на участке была пробурена скважина диаметром 80 мм, то оптимальный для нее насос – это СН-60. Две предыдущие позиции явно в такую скважину просто не поместятся.

Как и в СН-50, у СН-60 две модификации, отличающиеся друг от друга мощностью электродвигателя и производительностью. СН-60 – 800 Вт, у СН-60в – 370 Вт. Соответственно 50 и 25 л/мин.

Модель СН-60

Ключевые преимущества скважинных насосов «Вихрь»

Итак, давайте подведем итог всему вышесказанному и отметим достоинства данного вида оборудования.

  • Первое, на что хотелось бы обратить внимание, это небольшие габаритные размеры прибора, при которых он может качать воду на достаточно приличную высоту. И хотя производительность агрегата не самая высокая, но ее достаточно, чтобы обеспечить водой небольшой загородный дом с несколькими потребителями.
  • Высокая надежность насоса, подтвержденная его степенью защиты, которая относит его к категории IPX8. Эту категорию каждый производитель устанавливает сам. Но есть в ней две позиции, которые считаются стандартом. Это глубина погружение не меньше 1 м, в которой насос должен отработать не меньше получаса.
  • Разнокалиберные электродвигатели, используемые в разных моделях, гарантируют достаточно приличный напор. Во всяком случае, минимальный из них – 40 м, это для бытовых насосов скважинного типа оптимальный показатель.
  • Все скважинные насосы «Вихрь» рассчитаны на частые включения и выключения, что для агрегатов данного типа является немаловажным показателем. Особенно, если насосы работают не в составе насосной станции или без накопительного бака.
  • Для таких технических характеристик насосная установка имеет не самую высокую цену. И это один из самых больших плюсов.

Внимание! Длины кабеля 17 м не всегда хватает для обеспечения глубины установки прибора. Поэтому его можно нарастить. Единственное требование к скрутке – она должна соответствовать требованиям электробезопасности. Идеальное же решение – если скрутка будет располагаться вне ствола скважины.

Разнообразие модельного ряда

Правила монтажа

Как и все скважинные насосы, «Вихрь» устанавливается в ствол гидротехнического сооружения, подвешенным на трос. Для этого можно использовать капроновые или металлические (из нержавейки) тросы. На агрегате есть специально установленные болты с проушинами, к ним трос и крепится.

К подающему патрубку на хомуты можно подсоединить шланг, а на резьбовой переходник трубу. К ним крепится и электрический кабель. Для них в оголовке скважины предусмотрены отверстия, под каждый по отдельности. Трос же крепится к оголовку на специальные проушины.

Очень важно правильно опускать агрегат в шахту сооружения. При этом все элементы: трос, шланг и кабель стравливаются вниз одновременно и равномерно. Обычно с этим процессом может справиться один человек. Небольшие габариты прибора это сделать позволяют.

Установка скважинного насоса

Заключение по теме

Подводя итог всему вышесказанному, надо отдать должное насосу «Вихрь» (скважинному). Разнообразие моделей дает возможность подобрать агрегат такого типа, который бы полностью удовлетворял условия его эксплуатации. Но при выборе придется учитывать загрязненность перекачиваемой воды. Поэтому перед тем как отдать должное той или другой модели, необходимо сделать анализ воды из скважины.

Не забудьте оценить статью:

Загрузка...

otepleivode.ru

Краткий обзор ВИХРЬ СН-100B — Ноябрь 2015

Подробная информация

9.7 / 10

Рейтинг

Место:
Общие характеристики
Типпогружной скважинный
Максимальный напор100 м
Пропускная способность2.4 куб. м/час
Напряжение сети220/230 В
Потребляемая мощность1100 Вт
Вода
Качество водычистая
Допустимая температура жидкостидо 35°C
Конструкция
Диаметр разъема соединения1"
Длина сетевого шнура20 м
Установка насосавертикальная

Оценка 5

Достоинства: С таким набором высоты и по такой цене найти просто не реально, потому и выбрал

Недостатки: были следы масла на корпусе насоса, продавец сказал что так у всех насосов и это не утечка, оно пищевое для консервирования и не вредное.

Комментарий: Отец принес данный насос в замен старого в скважину глубиной 60 метров, качает конечно по хуже, это показывает напор на выходе, но этот насос и послабее старого немного на 200 Вт. Проработал пока пару месяцев без проблем, посмотрим что дальше будет. Отец сказал что ему цена порнравилась. Хотим установить бак и контроллер насоса для автоматического отключения, чтобы не перегружать насос.

Федоров Александр 21 апреля 2015, Москва  \  Опыт использования: несколько месяцев

ВИХРЬ СН-100B выбран в рейтинг:

6 лучших насосов для скважин

www.expertcen.ru
