Монтаж полипропиленовых труб своими руками позволит сэкономить

Поскольку выполнить монтаж полипропиленовых труб своими руками намного быстрее, эффективнее и дешевле, нежели установить металлические изделия данной категории, то все чаще и чаще данный процесс осуществляется непрофессионалами.

Конечно же, есть возможность обратиться к услугам различных компаний, которые предлагают за небольшое (или большое) вознаграждение освободить вас от хлопот.

Однако, если вы – владелец загородного дома, то велика вероятность того, что вам достаточно часто придется монтировать различные системы из полипропилена. В таком случае имеет смысл научиться делать это самостоятельно. Во-первых, вы сэкономите таким образом деньги, а во-вторых, сможете ручаться за высокое качество проведенных работ.

Что нужно для монтажа полипропиленовых труб

  • Специальные сварочные насадки различных диаметров. Если делать водопроводную разводку в квартире, то, скорее всего, вам понадобятся изделия  диаметром 20 или 25 мм. Они обязательно должны иметь тефлоновое покрытие.

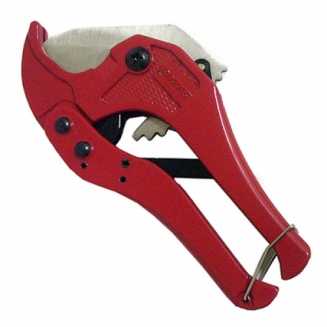

  • Ножницы-труборезы.
  • Маркер.
  • Рулетка.
  • Паяльник (ручной сварочный аппарат для полипропиленовых изделий).

Начинаем подготовку перед монтажом

Монтаж полипропиленовых труб своими руками предполагает предварительную подготовку чертежа, на котором будут обозначены разводки холодной и горячей воды. При этом необходимо указывать общую длину водопроводной системы и отдельно отметить места предполагаемых соединений. Можно также сделать пометки на стенах.

Разметить необходимо и положение клипс, прикрепляющих конструкцию к стене. После этого имеет смысл продумать и зафиксировать на бумаге последовательность соединений, — работа по плану выполняется более быстро и четко, нежели без него.

Затем, еще до начала монтажа, на сварочный прибор устанавливаются насадки нужного диаметра. Паяльник прогревается. Готовятся все необходимые и инструменты и материалы, проверяется их целостность и чистота. Затем производится непосредственно сварка. Как правило, используется полифузный ее вариант, поскольку только в таком случае можно гарантировать высокое качество соединения.

Сварка полипропиленовых труб

Для того чтобы начать сварку полипропиленовых элементов водопровода или же системы водяного отопления, необходимо выставить на сварочном аппарате температуру нагрева  (чаще всего 240-260º С) и включить прибор в розетку. На паяльнике должны отключиться контрольные индикаторы, и только после этого можно приступать к работе:

  1. Готовим к сварке полипропиленовую трубу: протираем края спиртом, армированные изделия зачищаем от алюминиевой фольги (для транспортировки холодной воды подойдет обыкновенное толстостенное изделие, а для горячей – только армированное).

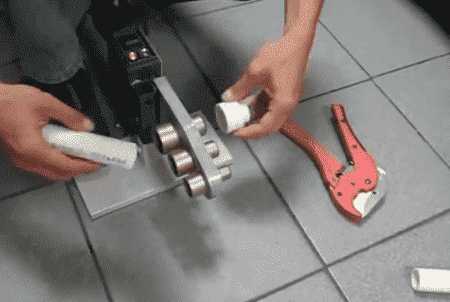

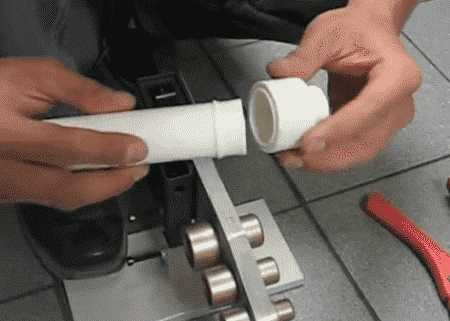

  2. Подготовленный элемент водопровода  вставляется в соответствующую насадку сварочного устройства, на другую часть прибора надевается фитинг. При этом на обе детали нужно немного надавить.  При нагревании детали немного оплавятся и упрутся в выступ насадки. После этого соединяемые детали выдерживаются определенное время, определить которое можно по таблице.
  3. Затем свариваемые элементы одновременно снимаются и вставляются друг в друга. Ни в коем случае при этом нельзя проворачивать детали по оси.
  4. Проверяется соосность готового соединения. При необходимости сварка подправляется, пока еще шов полностью не остыл.
  5. После полного остывания соединения можно производить монтаж следующих элементов системы.

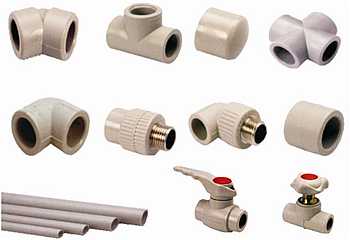

Дополнительные детали для монтажа

Для того чтобы качественно произвести монтаж водопроводной системы, части которой созданы из полипропилена, понадобятся следующие детали:
Фитинги

Они представляют собой соединительные элементы трубопровода и могут различаться по своим техническим характеристикам в зависимости от своего предназначения и от выпустившего их производителя. В большинстве случаев фитинги различных марок существенно отличаются.

К примеру, есть фитинги, которые можно вварить в водопроводную систему, однако существуют и детали, соединяемые по разъемному типу (для гибкого шланга) или же резьбой (используется в случае подключения счетчика или бойлера).

Муфты

Они созданы для того, чтобы объединять в одну систему трубы различного диаметра. Кроме того, муфты могут понадобиться в том случае, если необходимо срастить прямые отрезки или сделать переход на резьбу.

Угольники и тройники

Также при монтаже водопроводной системы используются угольники и тройники. Тройники требуются для того, чтобы можно было создавать ответвления в системе, а угольники – для поворотов.

Особенности проведения монтажа

Производя ремонт полипропиленовых труб своими руками необходимо учитывать следующие нюансы:

  • Полипропиленовые изделия монтируются при температуре, превышающей 50 градусов по Цельсию.
  • Наносить резьбу на полипропиленовые элементы запрещается.
  • Также категорически нельзя использовать при монтаже грязные материалы и детали. Все должно быть идеально чистым.
  • Полипропиленовые детали необходимо беречь от огня и аккуратно с ними обращаться для предупреждения возникновения различных повреждений.

phoenix-master.com

Монтаж полипропиленовых труб своими руками + фото

Полипропиленовые трубы все чаще используются при прокладке различных систем – от водопровода до водяного отопления. Благодаря отличным характеристикам и оптимальным ценам на этот строительный элемент его популярность постоянно растет.

Достоинства материала

  1. Возможность использования пластиковых труб для проектирования и реализации различных систем: водопровода, канализации, дренажа, водяного отопления. Чаще всего их используют для прокладки в ванной комнате, туалете и на кухне.
  2. Полипропилен является экологически чистым материалом, позволяющим проводить как техническую, так и питьевую воду.
  3. Имея малый вес, они просты в установке, что делает монтаж достаточно легким.
  4. Благодаря материалу изготовления, они не подвержены коррозии, в них не скапливаются отложения с внутренней стороны, что значительно увеличивает их срок службы.
  5. Проектируя систему водоснабжения с помощью труб из полипропилена, можно рассчитывать на 50 лет бесперебойной работы.

Виды труб

При строительстве чаще всего используются 3 варианта труб:

  • Маркировки PN10, предназначенные для проведения холодной воды;
  • Маркировки PN20, предназначенные для систем канализации, подведения теплой и горячей воды;
  • Маркировки PN25, предназначенные для отопительных систем.

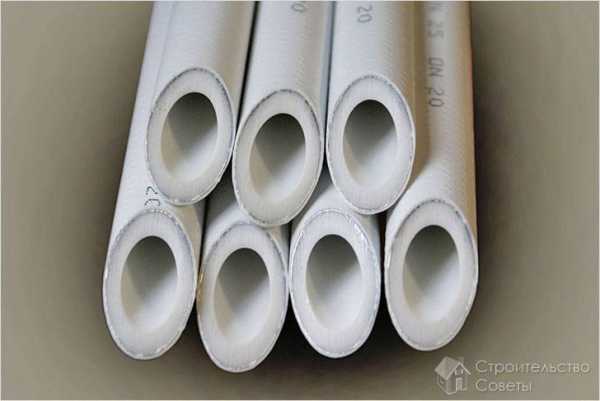

Два последних вида – трубы PN20 и PN25 усилены с помощью армирования, что и позволяет им без деформации проводить теплую и горячую воду.

При приобретении важно обратить внимание на состояние материала: срезы должны быть ровными и чистыми, без наплывов и заусенцев. То же самое касается фитингов, то есть соединительных элементов.

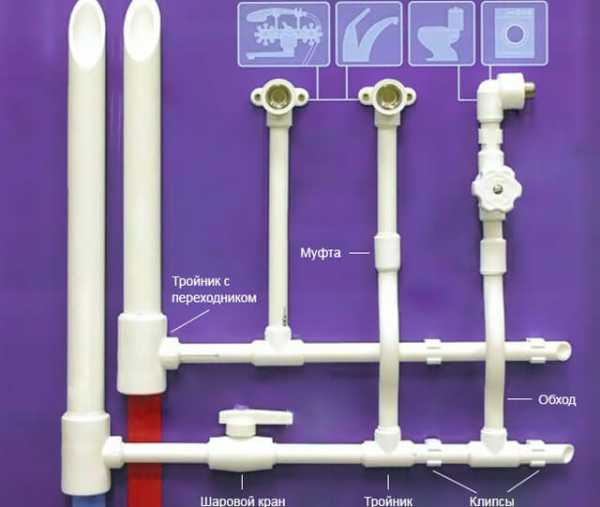

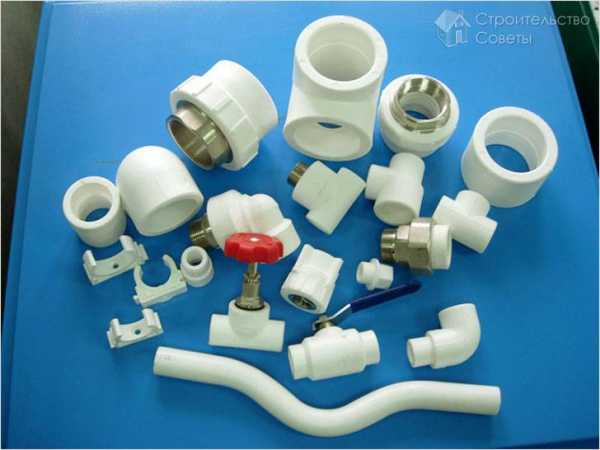

При монтаже используются следующие виды соединительных элементов из того же материала:

  • Муфты: соединяют трубы разного диаметра; способствуют переходу с резьбы, как внутренней, так и наружной, на другой вид соединения; соединяют элементы из разного материала. Например, переход с чугуна на полипропилен.
  • Угольники: позволяют реализовывать поворот проектируемой системы в 45 или 90 градусов.
  • Тройники: помогают организовать разветвление системы и свести три трубы в одну.

Этапы работ

Перед монтажом необходимо убедиться, что ни один приобретенный строительный элемент не имеет загрязнений, наплывов или любых других недочетов. Желательно проводить установку труб при теплой, но не жаркой температуре окружающей среды.

При температуре менее 5-10 градусов работы осуществлять не рекомендуется.

Для монтажа потребуется:

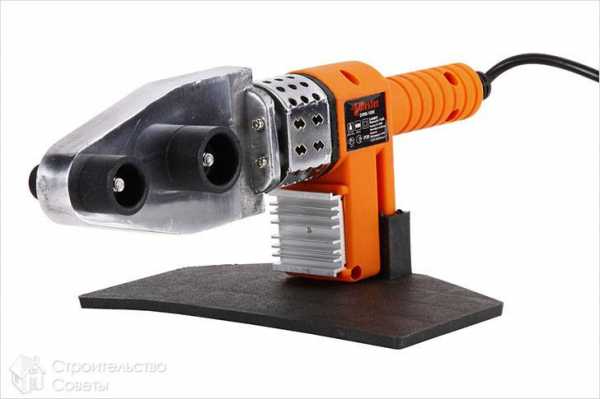

  • Аппарат для полифузной сварки с различными насадками.
  • Ножницы (ножовка) для резки.

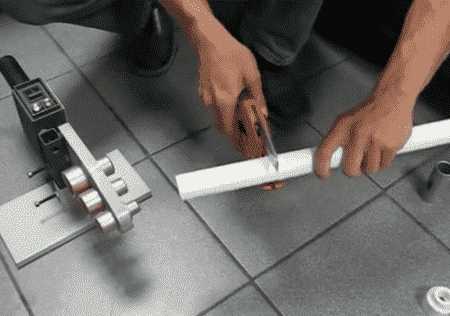

  • Нож для предварительной зачистки труб и соединительных элементов или для удаления наплывов.

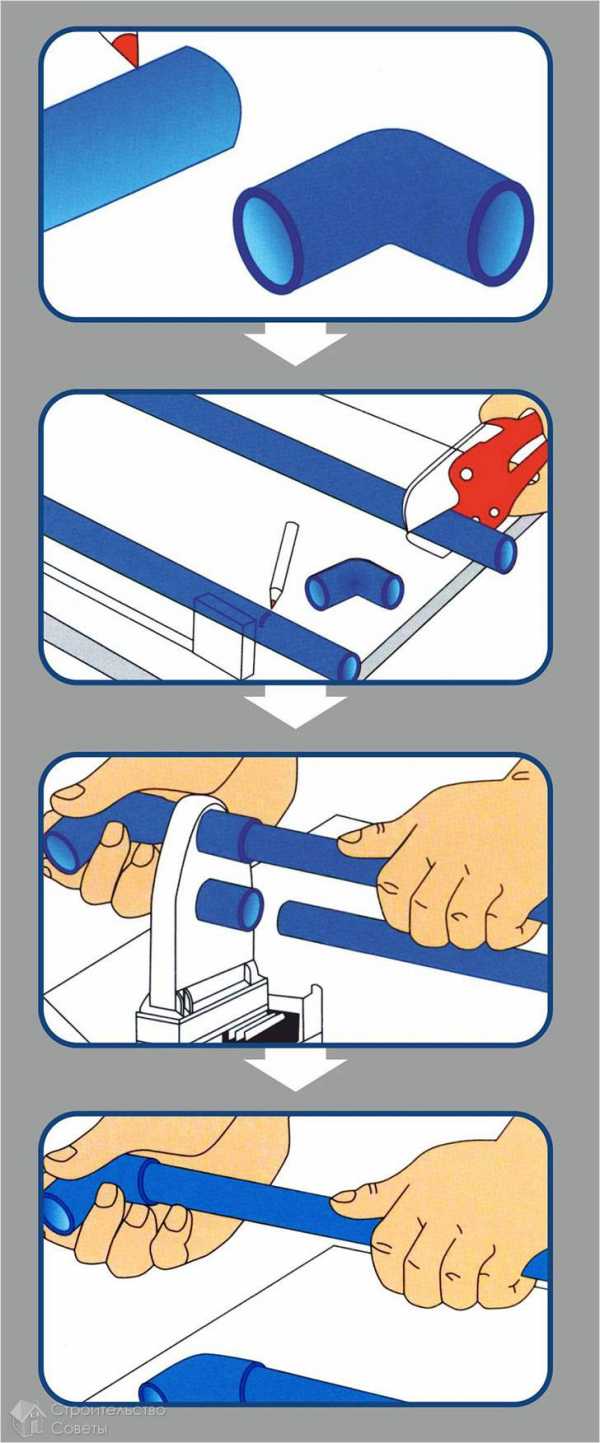

Монтаж начинается с нарезки полипропиленовых труб нужной длины: с помощью маркера отмечают места будущих распилов и подготавливают детали к дальнейшей обработке.

После подготовки нужно подобрать фитинги для отдельных частей. Отметив маркером глубину вхождения определенного фитинга на трубу, можно приступать к сварке.

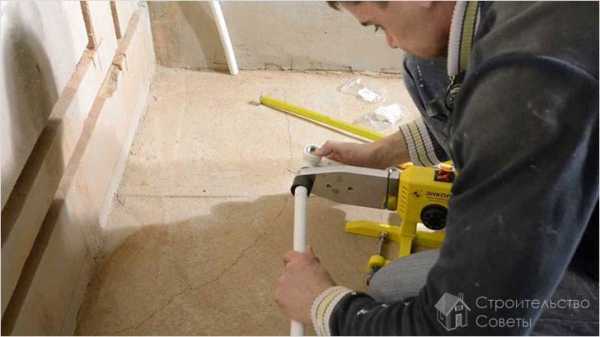

Непосредственно монтаж проводится при помощи сварочного аппарата. Он предназначается для размягчения при высокой температуре определенных частей из полипропилена и последующего соединения их. Для этого его разогревают до 260 – 270 градусов. При достижении нужной температуры на выбранную заранее насадку сварочного аппарата поочередно надеваются подготовленные детали. Первой разогревать следует деталь, имеющую большую толщину.

Подготовленные труба или фитинг должны плотно надеваться на насадку – иначе монтаж будет некачественным.

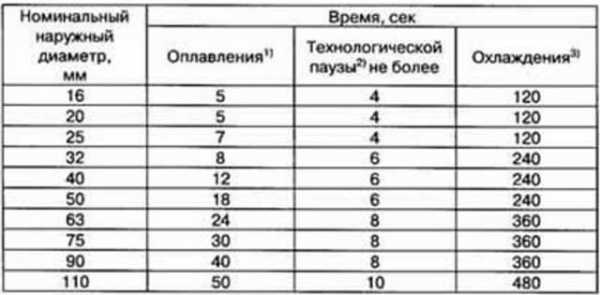

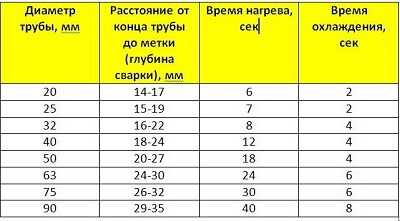

Время разогрева напрямую зависит от диаметра. Чем меньше диаметр (от 16 до 50 мм), тем меньше длится временной отрезок: от 5 до 15 секунд.

Разогрев обе детали, их аккуратно соединяют по сделанным пометкам, стараясь при этом избегать любых перекосов. Делать это нужно тщательно и быстро: ведь время застывания разогретого полипропилена – не более 30 секунд. За это время нужно не только соединить две детали, но и зафиксировать их до полного застывания.

Любое вращение в это время приведет к деформации части трубопровода.

Соединяя одну деталь с другой, не нужно применять силу в чрезмерных количествах: разогретые детали легко деформируются, а значит, возможно нарушение целостности строительных материалов.

По окончании установки, если потребуется, с помощью ножа можно снять образовавшиеся во время соединения потеки.

Результатом правильно осуществленного монтажа полипропиленовых труб станет бесперебойно действующая система, будь то водопровод, канализация, водяное отопление или дренаж. Все, что потребуется для этого — внимание, точность и тщательность.

Видео

Этот ролик покажет процесс работы с полипропиленовыми трубами при их монтаже.

www.stroitelstvosovety.ru

инструкция по прокладке ПП, установка труб из полипропилена

Содержание:

Все чаще при прокладке трубопроводов для отопительных и водоснабжающих систем вместо традиционных металлических труб используют пластиковую трубную продукцию, к которой в том числе относятся полипропиленовые изделия (сокращенно ПП).


Прежде всего, возрастающая популярность их применения объясняется тем, что установка полипропиленовых труб делается легко и выполнить эту работу можно без проблем своими руками. Для этого не требуется владение особыми навыками и специальными познаниями.

Положительные характеристики ПП труб

Трубная продукция, изготавливаемая из полипропилена, имеет ряд преимуществ:

  • продолжительный срок эксплуатации, который составляет минимум 25 лет;
  • устойчивость к агрессивному влиянию окружающей среды;
  • широкий ассортимент соединительных фитингов и других комплектующих элементов;
  • отсутствие на внутренней и наружной поверхности конденсата и различных отложений;
  • незначительный вес изделий;
  • устойчивость к коррозийным процессам;
  • простота проведения монтажных работ;
  • достаточная прочность;
  • низкий уровень издаваемого шума.

Предельно допустимой рабочей температурой жидкости, перемещающейся по полипропиленовым трубопроводам, принято считать 90ᵒС (ограничение касается продукции марки 20 и 21). В случае обустройства магистрали для подачи холодной жидкости, температурный режим которой чаще всего не превышает 20 градусов, прокладывают трубы марок с 11 по 16.

Основные особенности монтажных работ

Выполняется прокладка труб из полипропилена с использованием фитингов, как резьбовых, так и нерезьбовых. Изделия, имеющие резьбу, бывают:

  • разъемными;
  • неразъемными.

На выбор способа проведения монтажных работ, прежде всего, влияют условия, в которых будет эксплуатироваться трубопровод. Все комплектующие, изготовленные из полипропилена, необходимо защищать от огня.

Когда нужно врезать в систему водомер или накопительную емкость, используют резьбовые изделия разъемного типа. Помимо этого неразъемное соединение применяют только при работе с гибкими шлангами. Запрещено задействовать грязные или подвергшиеся деформации элементы. Также не разрешается самостоятельно наносить резьбу.


Если предстоит соединять ровные участки или обустраивать переход отрезка трубопровода на диаметр другого размера, пользуются муфтами. Для поворотов задействуют специальные угольники, а для создания разветвлений в системе – тройники. Перегиб труб не допускается.

После того, как изучена вся необходимая информации, приступают к монтажу полипропиленовых труб, который выполняется в несколько этапов (детальнее: «Виды, свойства, монтаж пропиленовых труб своими руками»).

Разработка проекта магистрали

Всегда перед началом проведения монтажа составляют проект будущей системы. Основным критерием считается эргономичность – по этой причине необходимо, чтобы в магистрали количество поворотов трубопроводов и соединительных элементов было сведено к минимуму.

Если планируется обустройство системы теплоснабжения, важно грамотно составить проект, в котором должно быть точно указано расположение следующих элементов:

  • отопительное оборудование;
  • крепежные изделия;
  • различные переходники и муфты;
  • уголки.

Теплоснабжающую магистраль подсоединяют к батареям сбоку или снизу одним из двух способов – однотрубным или двухтрубным.

При разработке проекта нужно учитывать вероятность термального расширения материала изготовления труб, которым в данном случае является полипропилен.

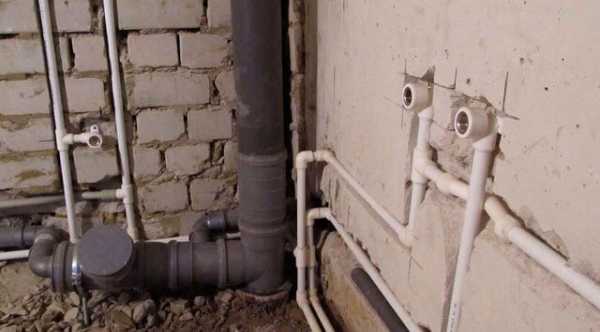

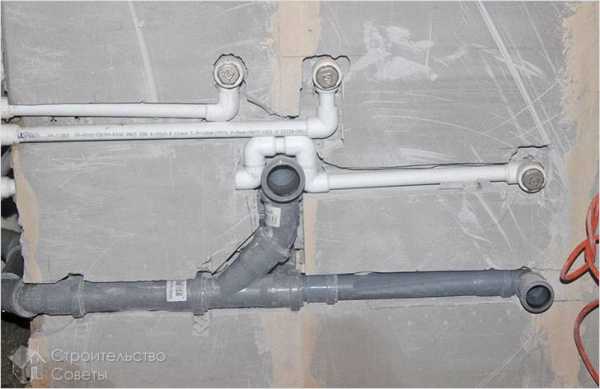

При необходимости прокладки водопроводной разводки трубопровод подключают к централизованным коммуникациям. При проектировании водоснабжения учитывают, что предстоит подсоединение таких сантехнических приборов как унитазы, нагревательные агрегаты, раковины и т.д.

На практике используют один из двух способов обустройства разводки:

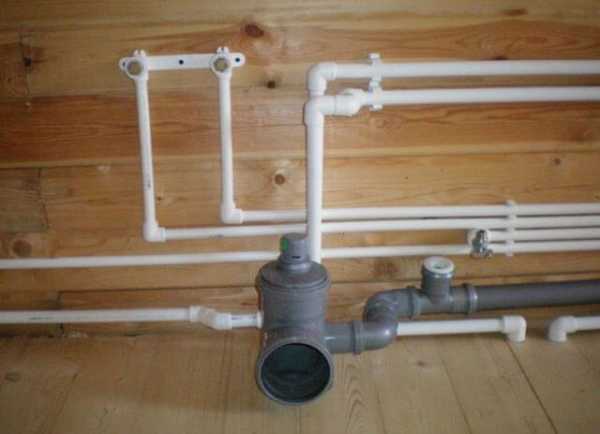

  1. Открытый вариант.  Трубы, устанавливаемые горизонтально размещают выше уровня напольного покрытия, а вертикальные изделия – только по углам. Благодаря такому монтажу, можно сделать трубопровод не таким заметным.
  2. Закрытый вариант. Данный метод установки сложен в реализации, так как для этого потребуется предварительное проведение точных расчетов. Трубы, вмуровываемые в стены, должны быть цельными, а к каждому стыку нужно обеспечить беспрепятственный доступ.

Разводка водопроводной сети бывает трех типов:

  • последовательного. Этот бюджетный способ прост в реализации;
  • коллекторного — подача воды организуется с применением специального оборудования – коллектора;
  • с проходными розетками – его задействуют редко.

Выполнение сварки ПП труб

Чтобы приступить к данному этапу, необходимо иметь в своем распоряжении электрический лобзик для резки полиэтилена и оборудование, предназначенное для сварки.

Перед началом выполнения работы на прибор нужно надеть насадки (гильзы) определенного диаметра. Потом при помощи терморегулятора задать нужную температуру, которая должна составлять около 260 – 265 градусов и подождать, пока прибор разогреется. Существует пошаговая инструкция от производителя сварочного оборудования, подробно описывающая все нюансы, в том числе время разогрева. Читайте также: «Как выполняется монтаж отопления из полипропиленовых труб – теория и практика с примерами».


Последовательность осуществления сборки определяют до начала работы:

  1. Пока агрегат разогревается, выполняют все нужные замеры труб, которые потом размечают и разрезают.
  2. Торцы отрезков, которые предстоит между собой соединить, зачищают и обезжиривают.
  3. Используя карандаш, отмечают глубину вхождения каждого из участков трубы в гильзу. При этом следует оставлять зазор, равный минимум 1 миллиметру, поскольку нужно не допустить, чтобы изделие упиралось в соединительную муфту фитинга.
  4. Трубу из полипропилена вместе с фитингом надевают на гильзу, принимая во внимание ранее нанесенные отметки. Нагрев всех элементов выполняют одновременно. Если насадка одного из компонентов выполнена плохо или она получилась слишком свободной, его тут же отбраковывают. Продолжительность нагрева в основном зависит от глубины сварки и сечения трубы.
  5. Изделия через определенное время снимают и соединяют, с усилием насаживая одно на другое. Элементы нельзя поворачивать относительно осевой линии.
  6. В течение только нескольких секунд после завершения соединения можно выполнить первичную корректировку, после чего происходит окончательная фиксация. Читайте также: «Как правильно сделать монтаж водопровода из полипропиленовых труб – пошаговое руководство».


Выполнение соединения отрезков ПП труб можно считать сделанным качественно, если в месте сварки отсутствуют малейшие зазоры.

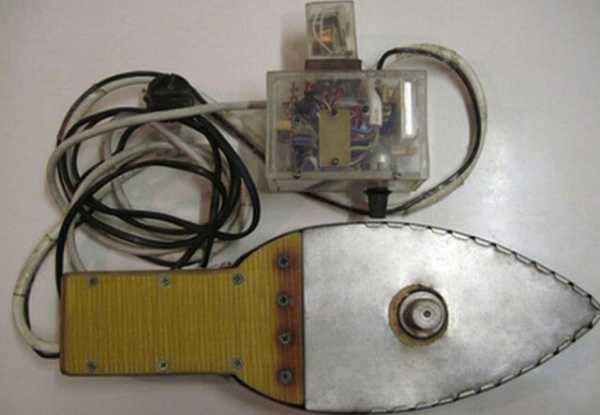

Как самостоятельно сделать сварочный аппарат

Поскольку хороший прибор для сварки стоит недешево, лучше будет взять его в аренду или изготовить своими руками.

Когда выбор сделан в пользу второго варианта, тогда нужно заранее подготовить:

  • электрическую дрель;
  • насадку (гильзу) требуемого диаметра;
  • утюг устаревшей модели;
  • шайбу и болт для него;
  • термальную пасту для компьютеров.


Очередность действий будет следующей:

  1. Чтобы увеличить степень теплопередачи подошву старого утюга обрабатывают пастой, после чего нужно зафиксировать тефлоновую гильзу. Ее положение  определяют заранее – располагают широкой частью к низу или к верху.
  2. Спиливают у утюга носик, чтобы было удобнее с ним работать в непосредственной близости от стен.
  3. Нагревают гладильный прибор, пока он не выключится повторно.
  4. Наличие у утюга термодатчика позволяет более точно определить, до какой температуры нагрелся агрегат. Существует и более простой метод узнать степень нагрева прибора при помощи свинца. Дело в том, что этот металл начинает плавиться при 230 градусах, что почти совпадает с температурой, требуемой для выполнения сварки.

Последующие действия, касающиеся пайки, аналогичны описанной выше сборке.

Монтаж полипропиленового трубопровода

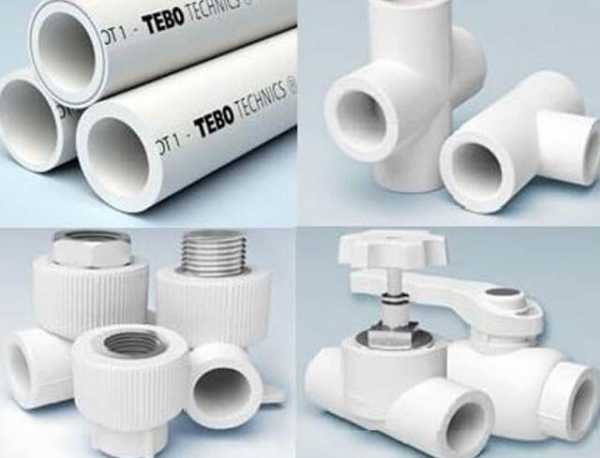

Для создания магистрали будут нужны:

  • трубы ПП;
  • пластиковые хомуты;
  • фитинги с резьбой;
  • муфты и тройники;
  • разъемные соединительные элементы;
  • отводы и переходники;
  • краны шаровые; заглушки.

Сначала устанавливают главные элементы системы, к которым относятся сантехнические приборы, радиаторы, нагревательные агрегаты и прочее. На основании проекта размечают места прокладки магистрали. Монтаж труб из полипропилена осуществляют при помощи муфт. При необходимости собрать труднодоступные участки магистрали — это делают по отдельности.


При прокладке коммуникаций для конструкции теплоснабжения или горячего водоснабжения учитывают коэффициент термального расширения. С целью его компенсации рекомендуется использовать соединительные детали подвижного типа.

Когда осуществляется монтаж ПП труб для прокладки закрытого трубопровода, сначала штробируются стены, для чего в определенных местах делают канавку, ширина которой равна двум диаметрам трубы. Наполнять магистраль жидкостью можно только через час после окончания монтажных работ, а гидравлические испытания проводят по истечению суток.

Обустройство канализационной системы из полипропиленовых труб

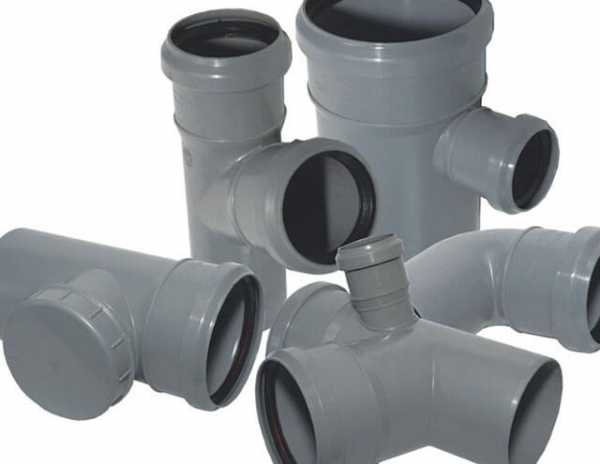

При создании канализации часто применяют канализационные ПП трубы. Процесс их укладки имеет особенности, которые следует учитывать.

Оборудовать своими руками канализационную систему в собственном доме поможет внимательное изучение правил и инструкции монтажа полипропиленовых труб:

  1. Трубопровод прокладывают под небольшим, примерно 3-сантиметровым, уклоном в сторону расположения стока.
  2. Когда трубы будут находиться в холодном помещении, их следует дополнительно утеплить минеральной ватой.
  3. Не допускается выполнение резких поворотов коммуникаций, а точнее — под прямым углом. Вместо них применяют полуотводы.
  4. Обязательным элементом канализации является фановая вентиляционная конструкция, предотвращающая проникновение неприятных запахов в помещения.
  5. Унитаз нужно подключать после установки раковины, иначе срыва водяного затвора не избежать.


Наружную линию канализации прокладывают в определенной последовательности с учетом некоторых нюансов:

  1. Определяют диаметр ПП труб, который зависит от количества людей, которые проживают в домовладении.
  2. От канализационного стока роют траншею в направлении септика или выгребной ямы, соблюдая уклон, размер которого зависит от глубины промерзания почвы или же трубопровод утепляют.
  3. На дно укладывают песчаную «подушку», минимальная ее толщина должна составлять 20 сантиметров.
  4. Прокладывают трубопровод, не допуская провисания его участков – в противном случае места соединения в скором времени разрушатся.

В процессе монтажа системы швы не требуется герметизировать, поскольку в полипропиленовых трубах для наружной укладки есть резиновые уплотнители.

Самостоятельный монтаж канализационной магистрали поможет значительно сэкономить, но только при условии, что он будет грамотно выполнен.

trubaspec.com

Качественный монтаж водопровода из полипропиленовых труб своими руками в доме



Содержание:
1. 10 причин выбрать полипропилен для водопровода
2. Подбор материала для монтажа
3. Технология самостоятельной прокладки
4. Итоги

Замена водопроводных труб только на первый взгляд кажется занятием сверхзатратным и сложным. Безусловно, придется потратиться на комплектующие. Но вот на монтажных работах имеется возможность существенно сэкономить – вместо вызова сантехников можно с легкостью произвести монтаж водопровода из полипропиленовых труб своими руками.

Благо для работы с этим материалом не требуется узкоспециализированных навыков и сложных в применении инструментов.

10 причин выбрать полипропилен для водопровода

  1. Легкость в сравнении со сталью.
  2. Абсолютная безвредность для человека – материал не токсичен.
  3. Отсутствие коррозии и устойчивость к образованию известковых отложений – на протяжении всего срока эксплуатации параметры внутреннего диаметра останутся неизменными.
  4. Низкая теплопроводность – конденсат на внешней стороне трубки при протекании воды не образуется.
  5. Универсальность – подходит не только для холодного водоснабжения, но и горячего и обустройства отопительных систем.
  6. Простота технологии монтажа.
  7. Хорошая способность гасить вибрации с шумами.
  8. Надежность и долговечность.
  9. Простота обслуживания.
  10. Низкая стоимость и доступность комплектующих.

Подбор материала для монтажа

Прежде чем выбирать трубы из полипропилена следует четко понимать процесс их соединения в единую водопроводную систему. Выполняется это при помощи специального сварочного аппарата – «паяльника» («утюга»).

Работать с ним достаточно просто. В комплекте идет несколько тефлоновых насадок под различные в сечения.

Совет! Сам по себе паяльник для полипропилена стоит немалых денег. Но для разовых работ его за вполне доступные деньги можно взять в прокате на пару дней.

Все полипропиленовые трубы с фитингами в маркировке имеют буквы «PP» («ПП»). Затем идет несколько букв обозначающих различные технологические особенности производства:

  • PPH – гомополимер;
  • PPB – блоксополимер;
  • PPR-AL-PPR – с армированием алюминиевой фольгой;
  • PPR, PP-random или PPRC – рандом сополимер пропилена с этиленом;
  • и множество других вариаций.

Для монтажа бытовых водопроводов и систем отопления чаще всего применяется один из четырех вариантов:

  1. PN 10 – предназначена исключительно для подачи холодной воды с температурой до +20 С и рабочим давлением в 1 МПа.
  2. PN 16 – для горячей и холодной воды, а также «теплого пола» (выдерживают до +60 С и 1,6 МПа).
  3. PN 20 – используется в любых трубопроводах с водой давлением в 2 МПа и температурой до +95 С.
  4. PN 25 – армированная трубка для обустройства систем центрального отопления (+95 С и 2,5 МПа).

И далее идет наружный диаметр с толщиной стенок. Все остальные обозначения (наименование производителя и нормативных документов) представляют мало интереса для домашнего мастера.

Важный нюанс! Если трубы в фитинги входят легко, без усилий – это верный признак брака или несоответствие заявленных диаметров у разных производителей. Полипропиленовые изделия меж собой и с насадками паяльника соединяться должны с некоторым усилием, иначе сцепление после сварки не будет отличаться надежностью.

Среди комплектующих для водопровода из полипропиленовых труб имеются как фитинги только из полипропилена, так и комбинированные детали со вставками из латуни. Именно вторые, с наружной и внутренней резьбой, легко позволяют делать переходы с пластика на металл.

Технология самостоятельной прокладки

Сначала следует прорисовать схему новой водопроводной системы, ее разводку. Здесь главное – минимизировать количество поворотов, обводов и соединений. Перехлесты делать следует лишь в случае крайней необходимости.

При правильной прокладке и монтаже водопровода из полипропиленовых труб от стояка сперва должен идти запорный вентиль, затем фильтр грубой очистки и по необходимости редуктор давления, а потом водосчетчик. Далее выполняется разводка к местам подключения сантехники. Она может быть последовательной либо коллекторной.

Первый вариант экономичен и самый простой в реализации. При нем выполняется последовательное подсоединение сантехнических устройств посредством тройников и отводов от основной трубы. Главный недостаток – в кранах возможны перепады давления потока воды при одновременном их открытии в нескольких точках.

Второй вариант лишен этого недостатка, но при его воплощении придется потрудиться и проложить на каждое потребляющее устройство отдельную ветку трубопровода от коллектора.

Алгоритм пайки полипропиленовых труб:

  1. На паяльнике выставляется температура в 260-280 С.
  2. От трубы отрезается отрезок нужной длины и зачищается его торец, чтобы не было заусенцев.
  3. Место спайки обезжиривается специальным составом.
  4. Фитинг и торец трубы на несколько секунд совмещаются с насадкой паяльника (при диаметре в 16-20 мм потребуется 4-5 секунд, 25-32 мм – 6-7 секунд, а при 40 мм не менее 10 секунд).
  5. Затем они плавно вставляются один в другой до упора и удерживаются неподвижными 5-10 секунд. Можно приступать к следующему соединению. Через пару минут пластик полностью затвердеет, соединившись в единый монолит.

Внимание! Наиболее частая ошибка многих неопытных мастеров при монтаже водопровода из полипропиленовых труб своими руками – это проворачивание пластиковых изделий на насадке паяльника и потом при их соединении меж собой. Делать это строго запрещено, иначе возможно их перекашивание по оси и некачественное сплавление изделий.

При профессионально выполненной пайке внутри не должно образовываться перегородок из расплава. А они обязательно появятся, если полипропилен передержать на паяльнике и перегреть его.

Для закрепления трубопровода на стене используются пластиковые клипсы, размещаемые в точках угловых сочленений и через каждые полметра на прямых отрезках.

Итоги

Самостоятельный монтаж водопроводных труб из полипропилена несложен. Достаточно пару раз потренироваться с паяльником и можно все будет сделать своими руками, без привлечения высокооплачиваемых сантехников. Также вы можете посмотреть видео по монтажу водопровода из полипропиленовых труб:


otopleniedomov.com

Монтаж полипропиленовых труб своими руками

Полипропилен – это химически стойкий термопластичный полимер, который, вследствие своих характеристик, можно считать идеальным вариантом для изготовления труб систем отопления и водоснабжения. Этим и объясняется большая, постоянно растущая, популярность полипропиленовых систем отопления и водоснабжения среди потребителей.

Полипропиленовые трубы соединяются с фитингами и между собой посредством полифузной сварки, сваркой электрофитингом или стыковой сваркой. Каждый из этих способов предполагает использование своего специфического набора инструментов, которые, однако, абсолютно доступны по цене и не требуют значительных навыков и знаний по их использованию.

Инструменты и материалы

Полифузная сварка как наиболее простая и доступная для непрофессионала, предполагает наличие сварочного аппарата со специальными насадками (см. фото ниже), а также специальный остро заточенный резак.

При проектировании водоснабжения и системы отопления, как и при подборе материалов, соединений и фитингов, лучше воспользоваться услугами специалиста. На этом этапе экономить не следует, так как правильное расположение приборов поможет сэкономить значительные средства при эксплуатации.
Перед монтажом

Прежде, чем начинать монтаж полипропиленовых труб своими руками, необходимо убедиться, что:

  • Температура в помещении, где планируется монтаж труб, не ниже +5 градусов, иначе будет сложно обеспечить герметичность соединения.
  • Трубы и фитинги, приготовленные для монтажа, не загрязнены и не повреждены при транспортировке и хранении.
  • Трубы и фитинги расположены на достаточном расстоянии от открытого огня.
  • Если предполагается сгибание труб, например, при монтаже водяного отопления «теплый пол», температура в помещении должна быть не меньше +15 град. – во избежание их растрескивания.

Читайте более подробно: Паяльник для полипропиленовых труб — Цена

К содержанию ↑

Пошаговая инструкция по монтажу своими руками

Перед непосредственным монтажом необходимо в соответствие с проектом наметить на стенах или полу места расположения тройников, фильтров, кранов и прочей фурнитуры – это значительно упростит и систематизирует работу. Также по возможности необходимо собрать с помощью резьбы и фланцев все монтируемые без спайки элементы системы, по возможности закрепить их на стены и пол. Все резьбовые соединения нужно герметизировать тефлоновой лентой или специальной пастой.

  1. Устанавливаем сварочный аппарат (профессионалы называют его «утюг») на подставку, которая обычно идет в комплекте к прибору.
  2. Раскладываем между установленными приборами трубы, при необходимости укорачиваем их до нужных размеров.
  3. Срезы на трубе нужно делать предельно аккуратно острым инструментом, строго перпендикулярно оси трубы. Появившиеся зазубрины или заусенцы тут же устраняем.
  4. Очень важный этап – на трубе необходимо отметить глубину входа трубы в фитинг или муфту, которая должна быть на 1-1,5мм меньше, чем глубина посадочного места фитинга. Это необходимо сделать, чтобы предотвратить сужение внутреннего диаметра системы из-за расплавленного полипропилена, который неизбежно будет выдавлен в нагретом состоянии, если не сделать такой зазор.
  5. Подключаем «утюг» к сети и даем ему нагреться до необходимого для сварки полипропилена температуры. Время готовности зависит от мощности прибора и температуры окружающей среды.
  6. Насаживаем оба соединяемых элемента на соответствующие насадки сварочного аппарата одновременно, если толщина стен у них одинаковая. В противном случае, деталь с более толстой стенкой устанавливают на несколько секунд раньше – для более качественного и герметичного склеивания.
  7. Важно, чтобы свариваемые поверхности насаживались на «утюг» плотно, иначе нельзя будет обеспечить герметичность соединения.
  8. По достижении заданного времени разогрева свариваемых поверхностей полипропиленовых элементов, последние аккуратно снимаются с насадок и вставляются друг в друга. Скорее всего, на этом этапе понадобится помощь второго человека, задача которого – удерживать обе детали и предотвращать смещение их осей относительно друг друга. После соединения элементов следует учитывать, что коррекцию соединения можно проводить в течение первых 5-8 секунд после нагрева, так как время его схватывания – около 30 секунд. Время полного застывания соединения – около одного часа, после чего сваренное соединение готово к эксплуатации.
К содержанию ↑

Видео и полезные советы

Чтобы весь процесс стал для вас более понятным, рекомендуем увидеть всё своими глазами:

Как видим, монтаж полипропиленовых труб своими руками по плечу любому хозяину, даже имеющему минимальные навыки хозяйственных работ. Благодаря доступному оборудованию и технологиям можно сделать систему водоснабжения или водяного отопления и сэкономить при этом значительные средства.

Однако советуем обратить внимание на некоторые детали:

  1. Все технологические операции нужно делать не спеша и вдумчиво, даже в ущерб времени – это позволит избежать ненужного брака.
  2. Сварочный аппарат – сложный электрический прибор, поэтому перед применением тщательно изучите инструкцию по его применению.
  3. При окончательном монтаже системы необходимо учитывать такое свойство полипропилена, как высокое линейное расширение при нагреве, поэтому стоит предусматривать специальные компенсаторы, которые продаются в готовом виде, и правильно комбинировать подвижные и неподвижные опоры и крепления.
  4. В случае монтажа водяного отопления полипропиленовые трубы необходимо прятать в специальные гофрированные рукава, которые предотвратят повреждение поверхности труб при монтаже и в процессе эксплуатации.

Читайте также:

silastroy.com
