Заземление воздуховодов вентиляции: требования и монтаж

Согласно правилам безопасности, в процессе монтажа системы вентиляции следует позаботиться о соединении корпуса оборудования с заземляющим устройством. Речь идет об одном или нескольких электродах, которые должны контактировать с поверхностью грунта.

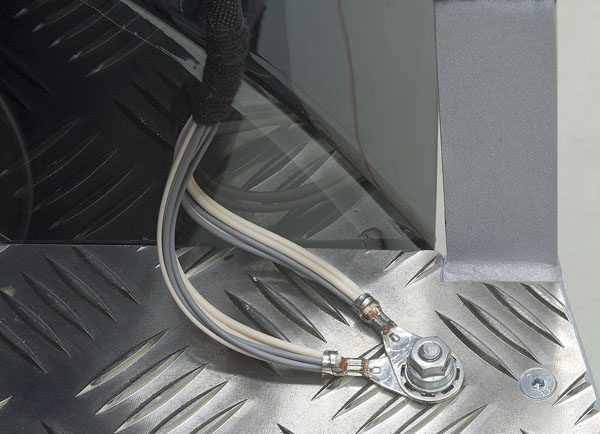

Заземление воздуховодов — установка контакта между определенной точкой самого оборудования и тем устройством, которое выполняет функцию заземлителя.

Основные элементы

При проведении работ по оснащению помещений системой вентиляции необходимо учитывать соответствующие нормы. Если напряжение в установке не превышает 1 кВ, она должна приводиться в действие с помощью системы TN — посредством соединения трансформатора с устройством, выполняющим функции заземлителя. Элементы вентиляции, открыто проводящие ток, присоединяются к предыдущей детали. Для этого используется нулевой проводник защиты.

Согласно существующим нормам безопасности, воздуховод непременно должен быть оборудован заземляющим устройством. Различают два типа:

• естественное;
• искусственное.

Первый предполагает использование арматуры, труб, кабеля с оболочкой из свинца, элементов для отвода воды. Во втором случае применяются следующие металлические изделия:

• стержни;
• трубы;
• уголки.

Их необходимо забить в грунт. Контакт между оборудованием и заземлителем устанавливается через металлические элементы здания, трубы и электрическую проводку. Существуют четкие требования к параметрам заземляющих материалов и деталей, проводящим ток. Показатели должны соответствовать таким значениям:

• диаметр круглого сечения — 6 мм;
• поперечник прямоугольного сечения — 48х10 мм.

Заземляющее оборудование с минимальным сопротивлением применяют, если существует потребность в защите достаточно высокого уровня. Если речь идет о магнитной установке, показатель должен быть равным 0,2 Ом, а для агрегатов с незначительным количеством энергии, замыкающейся на почве, — не выше 10 Ом.

Важно! Если электроустановка с изолированной нейтралью использует напряжение до 1000 V, сопротивление не должно быть больше 40 Ом. При монтаже вентиляционных аппаратов с иными показателями допускается применение заземляющего устройства, сопротивление которого не превышает своего значения.

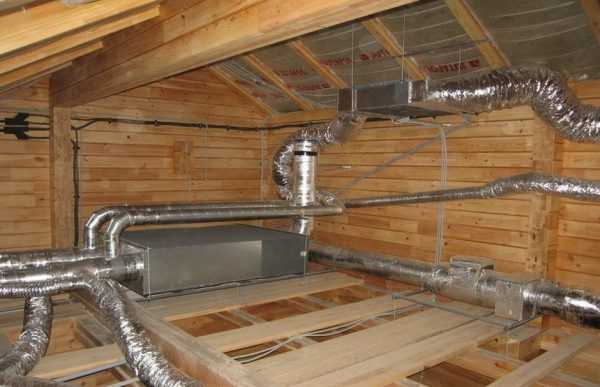

Монтаж гибких устройств

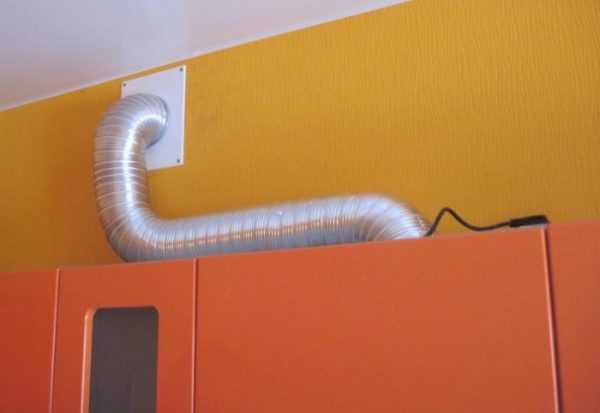

Обустройство помещений гибкими вентиляционными коробами имеет свои особенности. Основные из них:

1. Недопустимость вертикального монтажа в стояке, превышающем два этажа.
2. Нецелесообразность установки в системах вентиляции с достаточно большой температурой воздуха, поступающего извне.
3. Учет классификаций и конструктивных отличий.

По рекомендациям специалистов, монтировать воздуховоды и заземлять их следует в тех участках, где фиксируется максимальное количество тепловой энергии. Недопустимо соприкосновение нагретого воздуха с напольным покрытием или внутренними перегородками, обладающими недостаточным уровнем стойкости к воздействию огня.

Элементы системы вентиляции запрещено размещать там, где находятся:

• заслонка, выполняющая противопожарную функцию в автоматическом режиме;
• клапан, предназначенный для удаления дыма.

Совет! В процессе монтажа оборудования на открытом пространстве следует позаботиться о его защите от неблагоприятных воздействий погодных условий, в частности осадков и прямых солнечных лучей.

Противопоказания к установке

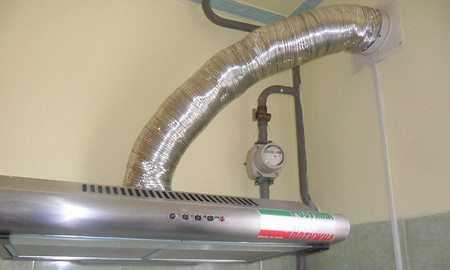

Нежелательно монтировать гибкий воздуховод в помещениях, в которых готовится пища, гладится или сушится белье. Устройство подобного рода не рекомендуется устанавливать в конструкциях, изготовленных из бетона. Нельзя их располагать непосредственно в грунте и ниже уровня земли.

Важно! В процессе эксплуатации следует обращать внимание на определенные ограничения, установленные производителями. Речь идет о недопустимости непосредственного контакта воздуха, проходимого через трубу, с агрессивными материалами.

Особенности монтажа и заземления

Перед установкой рукав системы вентиляции необходимо растянуть на всю длину. Сделать это нужно, чтобы сохранить там требуемый уровень давления.

В процессе монтажа вентиляционной системы используют необходимое количество воздуховодов. Принимают в расчет особенности конструкции потолка и крепления приборов для освещения. Бывают случаи, когда возникает необходимость провести короб вентиляции через стену. Тогда нужно использовать специальный переходник.

При обнаружении поврежденного участка следует заменить его новым. Эта операция позволит избежать утечки воздуха из короба и предотвратит падение давления. В процессе работ, выполняемых с целью заземления, учитывают направление движения потоков в воздуховоде.

Основные соединения

Перед тем как отделить участок определенного размера, его растягивают и ставят метку специальным маркером. В процессе разрезания воздуховода используют острозаточенный нож. Агрегат делится на две части по витку, на спиральную часть воздействуют бокорезами или кусачками.

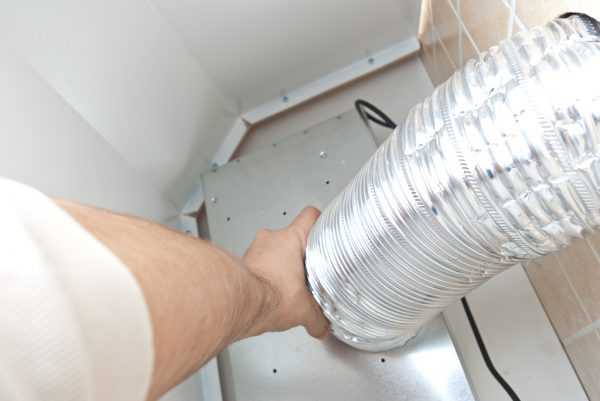

Короб, предназначенный для прохождения воздушных масс, присоединяют к патрубку диаметром 50 мм. Принимается во внимание направление движения воздуха (по спирали). Производители обозначают это на упаковке оборудования и его корпусе. Соединения заделывают с помощью герметика. Используют ленту, изготовленную из алюминия.

Фиксация элементов выполняется с применением хомутов. Можно использовать шланговый зажим из нейлона, но только если воздуховод не имеет теплоизоляции.

В процессе работы необходимо контролировать уровень провисания воздуховода между теми точками, в которых он зафиксирован. Следует иметь в виду, что соответствующий показатель не должен превышать 50 мм на один метр. Минимальное расстояние между местами креплений составляет 1,5 метра, а максимальное — 3 (в зависимости от типа конструкции). В случае установки гибкого изделия нужно придерживаться расстояния в 1 м, при монтаже вертикального оборудования это значение может колебаться в пределах от 1 до 1,8 м.

Важно! Если высота системы вентиляции превышает два этажа, устанавливать гибкие воздуховоды не рекомендуется.

Радиус изгиба изделия

Этот параметр необходимо учитывать при проведении монтажных работ. Нужно стремиться к тому, чтобы показатель был максимально большим, в противном случае давление в системе будет падать. Объясняется это тем, что рукав вентиляционной системы может подвергаться деформации.

Радиус изгиба должен быть равным диаметру конструкции, умноженному на два. Закрепление устройства производится с помощью хомутов соответствующих размеров.

Дополнительные работы

Гибкие воздуховоды вентиляции присоединяют к арматуре и соответствующим каналам. Большинство подобных устройств устанавливают с изгибом, применяя специальные хомуты. Учитывают шаг в 2 диаметра воздуховода от места фиксации. Несоблюдение такого правила может стать причиной возникновения трещин в гибкой конструкции из металла.

Прикрепление устройства вентиляции к арматуре системы производится путем прямолинейного соединения. Достаточно большое количество изгибов возле арматуры приводит к уменьшению давления.

Опасность взрыва системы

Разрушение коробов вентиляции может произойти, когда в них произойдет разряд накопившегося статического электричества. Подобное явление связано с быстрым движением воздуха, соединенного с парами органических растворителей, по синтетическому рукаву.

Важно! Необходимо принять меры, чтобы предотвратить накапливание статического электричества или, в крайнем случае, допустить лишь минимальное его количество.

С этой целью спиральную проволоку основного агрегата необходимо соединить с заземляющим проводом. Если агрегат снабжен вытяжным устройством, ее прикрепляют к корпусу.

Заземление всего оборудования и соединения воздуховода требуют регулярной проверки. Следует реагировать соответствующим образом в случае смещения вытяжной конструкции и возникновения сильной вибрации.

Рекомендации по эксплуатации оборудования

Лучше воздержаться от монтажа соединительных стандартных конструкций в случае расположения участка на двух разных уровнях по высоте. Следует использовать гибкий длинный воздуховод.

Необходимо обеспечить его изоляцию от элементов, находящихся под высокой температурой, в частности от труб, которые проводят отопление. Если этого не сделать, воздуховод может провиснуть. В большей степени это касается деталей, изготовленных из полиэфирных материалов. Провисание рукава приводит к ускорению процесса старения оборудования.

Значительно сокращает эксплуатационный срок применение деталей, тесно контактирующих друг с другом в сырых и теплых условиях из-за коррозии. Поврежденный элемент, как правило, заменяют новым. Возможно проведение восстановительных работ путем обрабатывания поврежденных участков клеем, если те располагаются на наружном рукаве теплоизолированного устройства.

Важно! Не рекомендуется монтировать наружные гибкие воздуховоды, если их элементы не в состоянии противостоять агрессивному воздействию внешней среды.

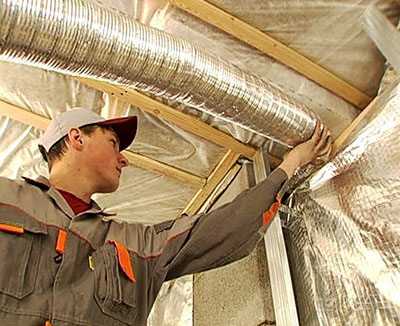

Теплоизолированные гибкие конструкции

В процессе установки и заземления гибкого изолированного воздуховода необходимо учитывать особенности основной конструкции. Соответствующая работа предполагает отделение с помощью острого инструмента участка воздуховода определенной длины, а затем помещение его на патрубок. В качестве следующего этапа выступает отжатие покрытия с изоляцией. Таким материалом воздуховод оборачивают дважды.

Качество заземления воздуховодов системы вентиляции определяют с помощью учета значения сопротивления. Величина этого показателя может быть снижена за счет:

• увеличения площади электродов;
• уменьшения удельного сопротивления почвы.

Каждое заземляющее устройство отличается своим электрическим сопротивлением, которое высчитывается и нормируется в соответствии с установленными стандартами.

Глухозаземленная нейтраль

Нейтралью считается общая точка обмоток генераторов или трансформаторов, питающих сеть, которая присоединяется к заземляющему агрегату. В качестве элемента, заземленного глухим образом, выступает вывод источника однофазного переменного тока, который включает среднюю точку в трехпроводной сети переменного тока. Если воздуховод заземляется посредством изолированной нейтрали, не следует присоединять к агрегату последний элемент генератора или трансформатора.

Важно! Проведение работ по заземлению своими силами допустимо, только если есть определенные знания и навыки работы в этой сфере. В ином случае лучше привлечь специалистов, которые составят соответствующую схему и проведут расчеты. Только после этого осуществляются процессы заземления и монтажа вентиляции.

Ошибки при заземлении

Процесс электрического соединения оборудования с заземляющим устройством может сопровождаться различными погрешностями, особенно при проведении работ самостоятельно. Наиболее распространенные:

1. Фиксация изоляционного материала с помощью специального хомута без использования герметика.
2. Неудовлетворительный монтаж элементов вентиляционной системы.

В первом случае внутрь конструкции проникает воздух, что становится причиной накопления влаги и приводит к коррозии, во втором — элементы системы быстро выходят из строя, возникает сильный шум.

Правильно установленное заземление сделает процесс монтажа вентиляционного оборудования максимально безопасным. Не стоит пренебрегать нормами, выписанными на основе опыта выполнения соответствующих работ.

Заземление воздуховодов вентиляции: требования и монтаж

220.guru

Проектирование воздуховодов и систем вентиляции в Москве

Оборудование помещения системой вентиляции требует тщательного проектирования и монтажа. Важно при проектировании систем вентиляции учитывать габариты вентиляционных шахт, каналов, коллекторов и воздухозаборных приямков. В установке вентиляционного оборудования, особое место ввиду повышенной трудоемкости и сложности, занимает монтаж воздуховодов. На практике, строительно-монтажные работы внутренних инженерных систем ведется от габаритных размеров, более габаритное устанавливается в первую очередь, например монтаж габаритных воздуховодов производится перед установкой труб теплоснабжения.

Факторы, влияющие на схему воздуховодов

Установке воздуховодов предшествует работа проектировщиков компании «ВеерВент». В проекте вентиляции фиксируется схема воздуховодов с учетом всех необходимых особенностей обеспечения воздухом помещения: скорости воздушных потоков, рабочего давления и т.д.
Проект вентиляции (касательно воздуховодов) включает в себя:
— поэтажный план : расположение вентиляционных агрегатов, заборные камеры, схематичное расположение воздуховодов с заходом в отдельные помещения, размеры воздуховодов, проходы через перекрытия, воздухораспределительные устройства ;
— аксонометрия : отметки и высоты монтажа воздуховодов, принципиальное расположение воздуховодов по системе, ориентировочные фасонные участки воздуховодов ;
— спецификация : проектное количество и размеры воздуховодов, исполнение и назначение воздуховодов, изоляция или покраска, сопутствующие материалы для монтажа воздуховодов;

Учитывается тип помещения, его целевое назначение, уточняется перечень задач, которые будут стоять перед системой вентиляции. Все это так или иначе влияет на проектирование и монтаж воздуховодов.

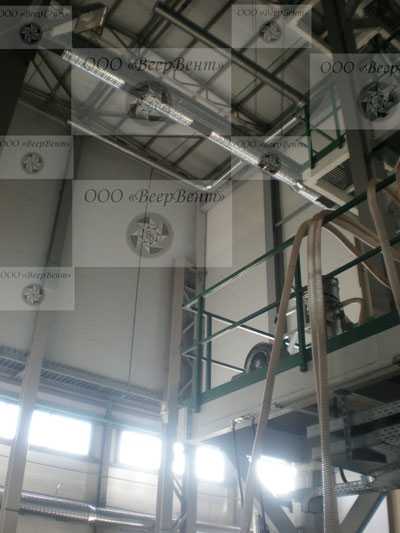

Монтаж воздуховодов начинают в помещении, где уже окончены основные ремонтные работы. После установки системы воздуховодов и глобальные строительно-ремонтные вмешательства, и отделочные работы крайне нежелательны, поскольку грозят нарушить стройную сеть воздуховодов, что негативно скажется на работе системы вентиляции в целом.

Установка технологического оборудования, как правило, предшествует монтажу воздуховодов, хотя специалисты могут посчитать целесообразным нарушить привычный порядок сборки вентиляционной системы.

Сложности монтажа воздуховодов

Главные сложности состоят в том, что воздуховоды и прочее вентиляционное оборудование само по себе довольно-таки громоздкие. Прибавьте к этому работу на высоте, и вы получите далеко не полный перечень трудностей, которые причиняет специалистам монтаж воздуховодов. Проектирование систем вентиляции и кондиционирования предусматривает оптимизацию как количества воздуховодов, так и уменьшение сечений воздуховодов по ходу трассы.

Габариты и масса оборудования, которым оперируют специалисты на стадии монтажа воздуховодов, внушительны, и выстаивать из них стройную систему на высоте достаточно тяжело. Нередко прибегают к использованию вспомогательной техники: автогидроподъемников, монтажных площадок, самоходных кранов и т.д.

Сегодня пользуется популярностью метод узлового монтажа воздуховодов на высоте, когда прямые отрезки воздуховодов соединяются между собой внизу (это этап промежуточной сборки воздуховодных каналов), а вверх поднимаются укрупненные узлы длиной 25-30 м. Для подъема отрезка системы применяют автоподъемник.

Для монтажного узла заранее предусматриваются крепления, и уже на высоте новый отрезок сборки прикрепляется фланцами к уже смонтированному участку вентиляционной системы.

При монтаже воздуховодов специалисты пользуются различными вариантами крепления (при помощи Z- или L-образного профиля и шпильки; траверса или хомута и шпильки; забивного металлического анкера; струбцины; с использованием перфоленты с и без хомута).

Специалисты рекомендуют придерживаться таких общих правил монтажа воздуховодов:
— использовать минимально необходимое количество воздуховодов, минимизировать количество фасонных деталей (отводов, переходов, тройников и т.д.) ;
— не использовать поврежденные воздуховоды;
— растягивать гибкие воздуховоды до предела – только так обеспечивается необходимое давление и движение воздуха.

Типы воздуховодов

Варианты монтажа воздуховодов в первую очередь зависят от их типа, формы. Для каждой разновидности воздуховодов у специалистов в запасе – несколько хитростей и способов их крепления под потолком. Для соединения воздуховодов и их звеньев используют фланцы, фальцы, а также бесфланцевое соединение. Подвешивают воздуховоды чаще всего на хомутах и кронштейнах.

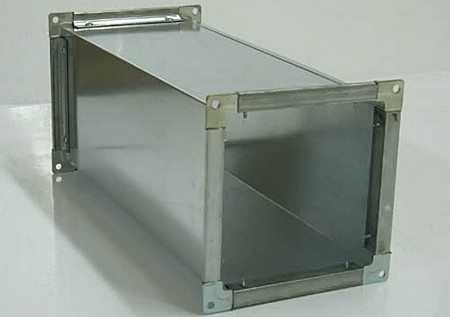

Для монтажа воздуховодов прямоугольного сечения используют профиль и шпильку, которые держатся на саморезах. В месте соединения шпильки с профилем должна быть резиновая прокладка, призванная глушить шум от колебаний воздуховода при прохождении через него воздушных потоков. Если сторона воздуховода имеет внушительные размеры, свыше 600 мм, не обойтись без использования траверсов. Применение в этом случае резиновых профилей служит подавлению шума.

Хомут и шпилька – обычный набор для крепления при монтаже воздуховодов, в сечении имеющих круг. Чтобы подобрать идеальное крепление, специалисту понадобятся хомуты разного размера. Этот способ считается универсальным, поскольку подходит для монтажа круглых воздуховодов любого типа – как простых, так и шумо-, и теплоизолирующих.

Нередко для крепления при монтаже воздуховодов используют перфоленту. Этот способ применяется и для круглых, и для прямоугольных каналов, но имеет ряд существенных недостатков. Так, перфолента не обеспечивает надлежащей жесткости фиксации (вплоть до нарушения герметизации соединения), дает шум при прохождении потоков воздуха и т.д., поэтому если к этому способу и прибегают, то параллельно реализуют программу устранения недостатков этого метода (например, дополняя перфоленту хомутом).

Надо ли говорить, что монтаж воздуховодов должны выполнять только мастера своего дела? Даже при правильном подборе оборудования и грамотном проектировании систем вентиляции, некачественная установка каналов, по которым пройдут воздушные потоки вентиляционной системы, чревата как минимум скорой поломкой элементов вентиляции.

www.veervent.ru

Монтаж вентиляции своими руками (инструкция с фото и видео)

Вентиляция является одной из основных систем жизнеобеспечения жилого помещения. Комнаты должны постоянно снабжаться свежим воздухом. Его недостаток может сказаться на самочувствии каждого человека. Основным признаком плохой вентиляции является запотевание окон. Чтобы этого не допустить, следует осуществить качественный монтаж вентиляции своими руками.

Вентиляция в квартире своими руками.

Существует два основных вида вентиляции:

• естественная;
• принудительная.

Для монтажа вентиляционной системы нам понадобятся такие материалы и инструменты, как:

• воздуховоды;
• вентиляторы;
• фильтры;
• приточные клапаны;
• электрический провод;
• защитная сетка;
• металлическая решетка;
• трубы;
• уплотнители;
• фланцы;
• утеплитель;
• монтажная пена;
• силиконовый герметик;
• перфоратор;
• коронки для перфоратора;
• шуруповерт;
• набор отверток;
• дрель;
• рулетка;
• маркер;
• хомуты;
• винты;
• дюбели.

Устройство естественной вентиляции

Приточно вытяжная вентиляция своими руками.

Особенность этой вентиляционной системы — автономность ее функционирования. Основными элементами естественной вентиляции являются приточные отверстия и каналы. Принцип ее работы основан на различных показателях давления и температуры в конечных точках приточных отверстий и вентиляционных каналов.

Для эффективного функционирования вентиляционной системы приточные отверстия с клапанами могут располагаться в следующих местах жилого помещения:

• сверху или внизу оконной рамы;
• в стене возле оконной конструкции на высоте 1,6-1,8 м;
• под подоконником (за батареей отопления или над ней).

Большинство современных окон оснащено приточным клапаном, который дополнен фильтром и заслонкой. Такую вентиляционную систему легко регулировать.

Создание отверстия в стене является превосходным вариантом для поступления свежих воздушных потоков. Единственный нюанс заключается в том, что не рекомендуется пользоваться данной вентиляционной системой в местности, где преобладают слишком холодные зимы. Отверстие в стене будет постоянно покрываться изморозью или конденсатом.

Наилучшим вариантом станет монтаж приточного клапана в непосредственной близости с отопительной батареей. Воздух будет проходить через клапан и нагреваться.

Схема размещения системы вентиляции.

Монтаж вентиляции начинается с разметочных работ. Вентиляционный клапан прикладывается к стене. Карандашом отмечается местонахождение отверстия под клапан. Для его сверления используется перфоратор с коронкой. При устройстве отверстия делается небольшой уклон (6-7º). В сделанное отверстие вставляется воздуховод. Для заделки всех щелей используется теплоизоляционный материал. При наличии небольших щелей можно воспользоваться монтажной пеной.

Корпус клапана не должен касаться воздуховода. Поэтому на стене следует точно отметить точки его крепления. После этого сверлятся отверстия, вставляются дюбели, а корпус прикручивается к стене. В корпус клапана вставляется шумопоглотитель (он должен продаваться в комплекте). Клапан закрывается декоративной крышкой. С наружной части стены воздуховод закрывается решеткой.

В комнате можно разместить несколько клапанов. Все зависит от потребности комнаты в количестве свежего воздуха. Можно воспользоваться клапанами, которые имеют заглушки. Такие клапаны можно закрывать (или открывать), когда в этом возникнет необходимость.

Вернуться к оглавлению

Особенности создания вытяжных каналов

Классическая схема система канального кондиционирования.

В домах с толщиной стен более 35-40 см обязательно создаются вытяжные каналы. В зависимости от архитектурных особенностей здания может устраиваться до трех каналов. Их стандартный размер составляет 13х13 см.

Создаются каналы во время выполнения кладочных работ. Входные отверстия располагаются практически возле потолка. Сам канал выводится на крышу. Выведенная труба должна находиться на расстоянии 0,5 м от конька.

Ширина вентиляционного канала должна составлять расстояние, равное 2,5 кирпичам. Меньшая толщина стенок станет причиной быстрого охлаждения канала в морозные дни. Это повлечет за собой прекращение выведения отработанного воздуха на улицу. В обратном же направлении будет происходить поступление холодного воздуха.

Если есть возможность, то вентиляционный канал лучше расположить в средней части дома. Особое внимание уделяется беспрепятственному движению воздушных потоков по всему помещению. Для этого нужно оставить зазор между дверью и полом толщиной до 2 см.

Проверить нормальную работу естественной вентиляции можно следующим образом. Бумажный лист прикладывается к вытяжному отверстию в комнате. Бумага должна отклониться к вентиляционному отверстию.

Вернуться к оглавлению

Нюансы устройства принудительной вентиляции

Принудительная вентиляция предусматривает использование электрической энергии, с помощью которой работают вентиляторы. Данная вентиляционная система не попадает в зависимость от погоды. Очистка воздуха происходит с помощью установки фильтров.

Самым простым вариантом принудительной вентиляции является создание приточных каналов с вентилятором, расположенным внутри стен.

Схема естественной вентиляции в частном доме.

Технология выполнения монтажных работ практически схожа с устройством естественной вентиляции. Единственное отличие — это местонахождение вентиляционного отверстия. Оно может располагаться в любой точке комнаты.

Воздуховод вставляется внутрь сделанного отверстия. В него помещают вентилятор. С наружной части воздуховод закрывается решеткой. С внутренней стороны осуществляется монтаж механизма, который состоит из фильтра, шумопоглотителя и электрического нагревателя. Принцип действия данного устройства заключается в следующем:

• зимой для нагревания воздушных потоков используется электрический нагреватель;
• в летнее время поступление воздуха происходит просто через фильтр.

Принудительная вентиляция предполагает дальнейшее движение воздуха в двух направлениях:

1. Воздушные потоки выходят сразу в вентилируемую комнату.
2. Их распределение через воздуховоды проводится по другим комнатам.

Вернуться к оглавлению

Как осуществить монтаж воздуховодов под потолком?

Схема монтажа вентиляционной решетки.

Воздуховоды являются одним из основных элементов вентиляционной системы. Они производятся из алюминия, пластика и нержавеющей стали. Воздуховоды могут иметь как прямоугольное сечение, так и круглый профиль. Лучше воспользоваться воздуховодами с круглым сечением. Они характеризуются меньшими аэродинамическими потерями.

Надежное крепление воздуховодов под потолком осуществляется с помощью специальных хомутов. Первый элемент вставляют в вентиляционное отверстие, которое сверлится в потолке. Воздуховод помещается с одной стороны хомута.

Проверяем горизонтальное положение воздуховода. После чего в потолке сверлится второе отверстие, а воздуховод закрепляется с другой стороны. Шаг монтажа хомутов составляет 1,5-1,8 м. Герметичность стыков достигается за счет специальных уплотнителей и фланцев. Процесс уплотнения стыков производится заблаговременно.

Крепление воздуховода с готовыми секциями осуществляется в начале и конце каждой секции. Сами секции соединяются с помощью винтов. Горизонтально расположенные воздуховоды оборудуются вентиляторами. В месте выхлопа воздушных потоков устанавливаются обратные клапаны.
