описание, особенности установки, обустройство и отзывы потребителей

Скважинный адаптер устанавливать достаточно легко

Скважина позволяет иметь чистую питьевую воду в загородном доме или на даче. Важно к тому же, чтобы она была подведена к дому и была в наличии круглый год. Чтобы система не замерзала в сильные морозы, соединение ее с водопроводом должно находиться ниже глубины промерзания грунтов в конкретной местности. Скважинный адаптер обеспечивает надёжность системы водоснабжения и комфортное проживание за городом.

Содержание статьи

Описание устройства и его разновидности

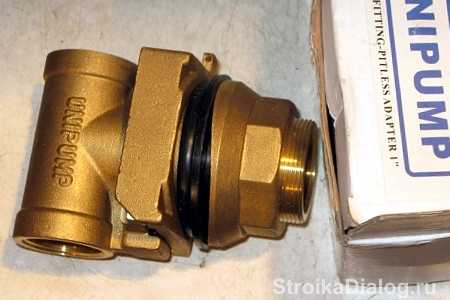

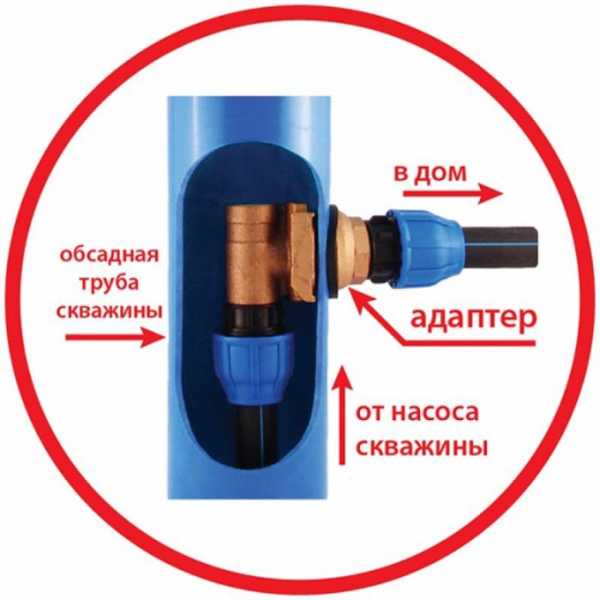

Адаптер – это устройство, соединяющее вывод скважины с водопроводными трубами, уходящими в дом. Его располагают в обсадной трубе ниже точки максимально возможного уровня промерзания грунта. Это обеспечивает работоспособность скважины и всей системы автономного водоснабжения дома даже в сильные зимние холода.

Перед установкой скважинного адаптера следует посмотреть обучающее видео

Конструкция адаптера делает соединение с водопроводом полностью герметичным, несмотря на простоту обслуживания и демонтажа.

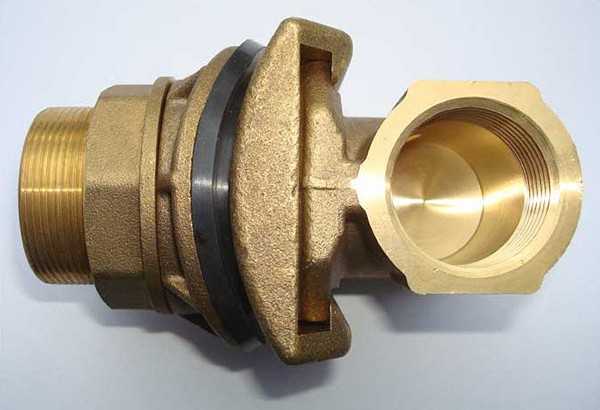

Состоит он из внутренней и внешней детали. Внешняя представляет собой патрубок, который будет вставляться в ранее просверленное в стенке обсадной трубы отверстие и с наружной стороны с помощью резьбы соединяться с водопроводом, а изнутри с помощью паза соединяться герметично с внутренней частью адаптера. Внутренняя деталь полностью находится внутри обсадного элемента, соединённая креплением типа «ласточкин хвост» с внешней деталью, а вывод соединяется со шлангом от насоса. Для облегчения установки на верхней части внутренней детали имеется глухое резьбовое отверстие, в которое заворачивается монтажная труба, на ней изделие опускается в скважину и вставляется в паз внешней детали, а монтажный элемент выкручивают и извлекают.

Адаптеры бывают из следующих материалов:

  • Латунь — срок службы 8-10 лет, низкая цена. Но выделяет в воду вредные оксиды цинка и меди;
  • DZR-материал – пищевой сплав, в составе которого латунь, но не выделяет вредных веществ в воду;
  • Бронза – срок службы до 25 лет, но очень дорогие;
  • Нержавеющая сталь – прочные, срок службы до 40 лет и высокая цена.

Обустройство адаптера в 5 раз дешевле, чем обычный монтаж кессона, он не требует извлечения большого количества грунта, проводится быстро и просто, обеспечивает компактность и герметичность оборудования.

Рекомендации по установке своими руками

Благодаря небольшим размерам и простоте устройство несложно установить в обсадной конструкции, диаметр которой обусловлен размерами погружного насоса.

Монтаж производится в таком порядке:

  • При помощи бура в обсадном элементе на требуемой глубине сверлится отверстие такого диаметра, чтобы боковой отвод переходника свободно прошёл через него.
  • Определяются необходимые размеры трубы от места установки переходника до уровня погружения насоса, и она крепится к входному отверстию адаптера.

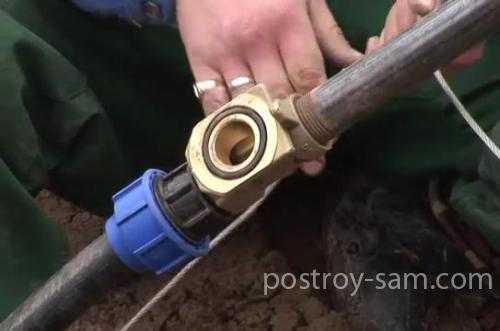

  • К адаптеру привинчивается отрезок монтажного изделия, подвязывается страховочный трос и надевается внутреннее уплотнительное кольцо.
  • Насос опускается в скважину, с помощью монтажной трубы внешний патрубок вставляется в просверленное отверстие обсадной.

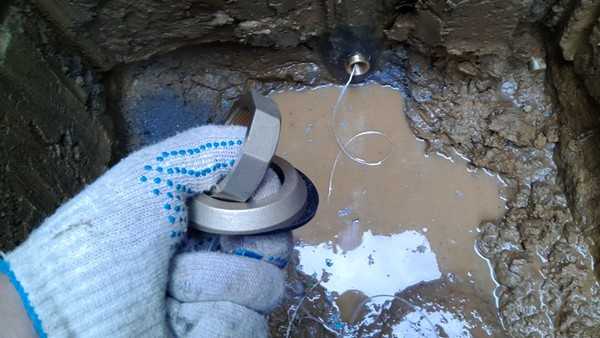

  • Снаружи надевается на патрубок внешнее уплотнительное кольцо, потом обжимное, и всё затягивается фиксирующей гайкой.

Скважинный адаптер продается в строительных и специализированных магазинах

Далее можно подключать водопроводную магистраль, идущую к дому, и проверять работоспособность установки, а монтажный элемент вывинчивается и убирается из обсадного.

Обустройство скважины

Подземная часть скважины невелика по своим габаритам, и большую часть оборудования там не разместишь, как в кессон. Поэтому, планируя установку приспособления, необходимо отвести небольшое помещение в доме для оборудования по перекачке и хранению воды.

Скважинный адаптер обладает небольшими размерами

Последовательность действий:

  • Земельные работы по обустройству самой скважины, обсадной колонны над ней и траншеи для водопроводной трубы.

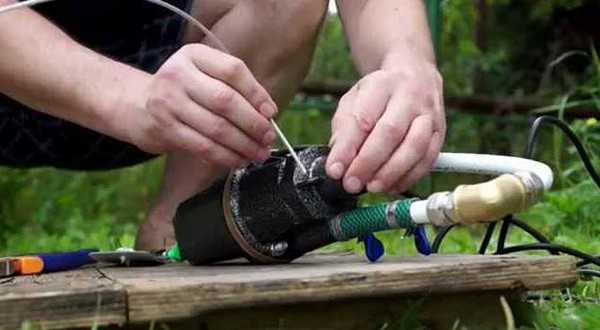

  • Подготовка оборудования для монтажа. Соединить шланг и кабель насоса вместе, применив пластиковую стяжку для удобства монтирования изделия.
  • Обрезка обсадного элемента до уровня грунта при помощи пилы-болгарки, обработка места среза.
  • Просверлить в ней отверстие с помощью дрели с насадкой-коронкой нужного диаметра и установить адаптер.
  • К внешнему патрубку прикрутить соединитель водопроводной трубы, обмотав для герметичности резьбы ФУМ-лентой или сантехнической нитью.
  • Через соединитель зафиксировать внешний патрубок адаптера с водопроводной трубой, идущей к дому.

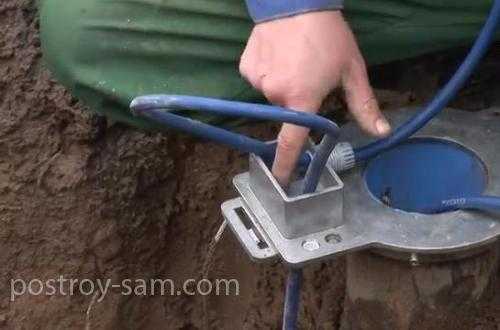

  • Установка на верхнем торце выступающей обсадной трубы крышки скважины и фиксация её ключом-шестигранником.

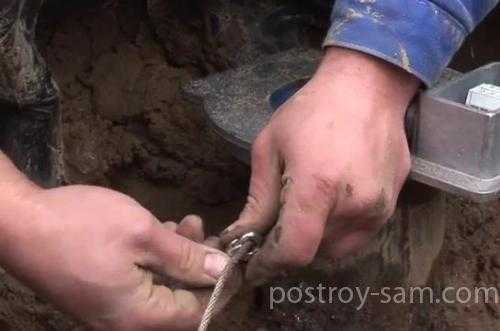

  • Присоединение к насосу конца страховочного троса, который снимает часть нагрузки с адаптера и продлевает срок его службы.
  • Опустить насос с прикреплённым к нему концом троса, кабелем и шлангом в скважину.
  • Укоротить край шланга, погружаемого с насосом в скважину. Соединить вторую деталь адаптера с фитингом и зафиксировать конструкцию на обрезанном конце шланга.
  • Скрепить обе части с помощью монтажной трубы, зафиксировать на крышке скважины другой конец троса.

Теперь можно провести пробный пуск системы. Если все работы выполнены правильно, из водопроводной магистрали пойдёт сильная струя питьевой воды, чистой и качественной, которой можно без проблем пользоваться постоянно.

Отзывы об адаптерах

Они носят в основном положительный характер, многие потребители советуют устанавливать именно такой водопровод. Стандартный вариант используется для подвода воды в дом. Но есть и другой вариант исполнения.

Если требуется вода для частого полива огорода, нужно установить адаптер со специальным отводом для технических нужд. Такая вода не нуждается в очистке, что уменьшает нагрузку на фильтр домового водопровода.

Чтобы отводная труба не замерзла на небольшой глубине, можно воспользоваться греющим кабелем, способным её обогревать в лютый мороз. Скважинное устройство пришло на смену кессону, который был единственным и довольно эффективным методом обустройства скважин.

Скважинный адаптер обладает отличными эксплуатационными качествами

Главным достоинством покупатели считают:

  • Продолжительный срок эксплуатации;
  • Простоту ремонта и обслуживания;
  • Надёжность конструкции;
  • Лёгкость монтажа и эксплуатации;
  • Доступную стоимость.

Важной особенностью конструкции является тот факт, что скважина с адаптером легко вписывается в ландшафт и становится невидимой для любителей чужой собственности. Учитывая характеристики и отзывы потребителей, можно сделать вывод, что конструкции отличаются надёжностью при сравнительно небольшой стоимости.

Скважинный адаптер избавит владельца загородного участка от возведения кессона. Он тоже способен защитить скважину от грунтовых вод и промерзания, но намного дешевле и проще в установке. Нужно только придерживаться определённых правил установки и удалять погружной насос от дна скважины не менее чем на 50 см.

kanaliza.ru

что это такое, его преимущества, монтаж и обустройство

Жизнь в загородном доме или на даче вряд ли будет комфортной при отсутствии постоянного водоснабжения. В населенных пунктах, где имеется центральный водопровод, эта проблема не является существенной, все, что нужно — это произвести подключение воды в соответствии с установленными правилами.

Но как быть людям, живущим в деревнях и селах, где источником воды является скважина на приусадебном участке, которая может замерзнуть зимой?

Решением проблемы может стать скважинный адаптер. Его установку может позволить себе любой житель сельской местности.

Содержание статьи

Что такое адаптер для скважины

Скважинный адаптер является относительно новым изобретением, представляющим собой устройство, необходимое для вывода трубопровода через обсадную трубу скважины.

Основным преимуществом подобного устройства является то, что оно позволяет вывести трубу ниже уровня промерзания почвы. Кроме того, использование адаптера гарантирует герметичное соединение.

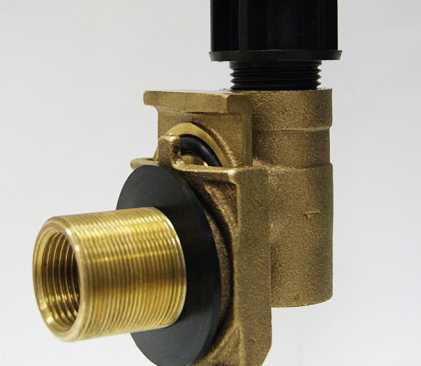

Скважинный адаптер имеет довольно простую конструкцию. Устройство состоит из двух частей:

  • первая устанавливается на обсадной трубе;
  • вторая размещается на трубе, к которой крепится насос.

После погружения насоса в воду первая и вторая часть устройства соединяются друг с другом с помощью захвата, при этом за герметичность отвечает резиновое кольцо, имеющееся на съемной части адаптера.

Стоит отметить, что скважинный адаптер может быть установлен любым человеком, даже не имеющим опыта проведения подобных работ.

Основные преимущества адаптера

Относительно недавно единственным приемлемым методом обустройства скважины являлся монтаж кессона. Стоит отметить, что подобная конструкция довольно эффективна, но при этом ее установка имеет массу сложностей.

Обустройство скважины адаптером — это современное идеальное решение имеющейся проблемы. Согласно статистике, подавляющее большинство европейцев и американцев отдают предпочтение именно этому устройству.

Это обусловлено массой причин:

  • во-первых, его стоимость в несколько раз ниже цены кессона;
  • во-вторых, монтаж и эксплуатация подобного устройства не имеют технических сложностей;
  • в-третьих, срок службы адаптера исчисляется десятками лет.

К прочим преимуществам, благодаря которым жители сельской местности выбирают монтаж адаптера, следует отнести возможность круглогодичной эксплуатации скважины, эстетичность и простота ремонта.

Адаптеры изготавливаются из латуни. Благодаря этому ему не страшна коррозия. Нелишним будет указать и то, что это устройство сливается с ландшафтом, поэтому оно редко становится объектом хищения, чего нельзя сказать о кессонах.

Как определить необходимость установки устройства

Скважина может быть оснащена адаптером в следующих случаях:

  • при наличии в непосредственной близости различных коммуникаций;
  • в случае если монтаж кессона является непосильным с точки зрения финансовых затрат;
  • при необходимости сэкономить время. Скважина оснащается адаптером гораздо быстрее, чем кессон;
  • кроме того, скважина с адаптером — это наиболее рациональное решение при необходимости «заморозить» ее использование на неопределенный срок.

Произведя монтаж один раз, можно получить надежный круглогодичный источник живительной влаги, не требующий особого ухода, на несколько десятилетий вперед.

Критерии выбора адаптера

Адаптер для скважины выбирается с учетом целого ряда критериев:

  • Подобная покупка совершается лишь у проверенного продавца или в магазине, сотрудники которого готовы предоставить документы, подтверждающие качество изделия. Не следует совершать покупку, соблазнившись низкой ценой или внешней красотой. Зачастую подобные адаптеры изготавливаются из порошкового металла. Такое устройство вряд ли прослужит долго.
  • Такие изделия изготавливаются исключительно из металлов, не поддающихся воздействию коррозии. Зачастую это латунь или нержавеющая сталь. Не следует приобретать конструкции, сделанные из железа, но имеющие красивое гальваническое покрытие.
  • Нужно стремиться приобрести адаптер известных производителей. Как правило, подобные бренды на слуху, поэтому сделать неправильный выбор довольно сложно.
  • Установка адаптера производится на трубы различного диаметра. Как правило, это 1 или 1,24 дюйма. Прежде чем выбрать устройство, нужно убедиться в точности параметров.

Соблюдая эти несложные правила, можно подобрать адаптер по выгодной цене, при этом имеющий высокие эксплуатационные характеристики.

Как сделать монтаж адаптера

Установка любого изделия должна начинаться с внимательного прочтения инструкции. Ее нужно читать сразу, а не после того как что-то сломалось.

Каждый адаптер, купленный у добросовестного продавца, содержит в своей комплектации руководство по эксплуатации.

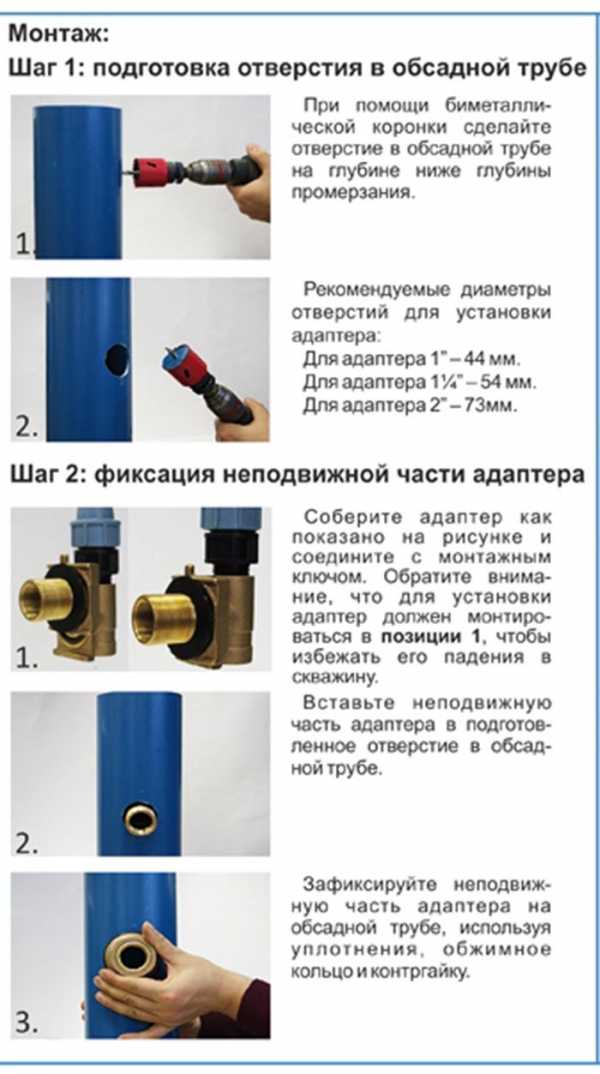

Примеры инструкций представлены на фото.

Ещё один вариант.

После того как инструкция внимательно изучена, можно приступать к выполнению подготовительных работ:

  • для начала нужно получить доступ к месту монтажа, которое расположено на 10 сантиметров ниже уровня промерзания почвы. Иными словами, нужно хорошенько поработать лопатой;
  • далее надо проделать отверстие в рабочей колонне скважины. Если она изготовлена из стали, то придется повозиться, в то же время просверлить отверстие в пластиковой трубе гораздо проще;
  • последний этап подготовительных работ заключается в зачистке краев отверстия от заусенцев. Для этого можно использовать обыкновенную наждачную бумагу.

На этом подготовительные работы можно считать завершенными. Далее производится установка. Она выполняется в следующем порядке:

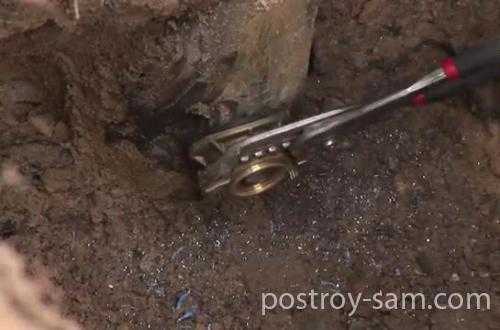

  • Первым делом производится установка внутренней части адаптера. Сделать это сложно. Во-первых, она уже должна быть присоединена к подающей трубе, а та в свое время установлена на насосе. Таким образом, конструкция имеет довольно внушительный вес. Во-вторых, опускание внутренней части в узкое отверстие на немалую глубину производится с использованием монтажного ключа. Он представляет собой устройство из обрезков трубы Т-образной формы. Рычаг ключа заканчивается резьбой, имеющей диаметр ответной части адаптера. Монтажный ключ вкручивается во внутреннюю часть, после чего вся конструкция опускается в осадную трубу и размещается в нужном положении. Такую работу нужно проводить минимум вдвоем.
  • Вторую часть адаптера установить проще. Она соединяется с водопроводной трубой и фиксируется обжимным кольцом и гайкой. Не следует забывать об уплотнителе. Гайка должна быть закручена плотно, но без применения чрезмерных усилий. В противном случае фитинг лопнет.
  • После того как обе части установлены, монтажный ключ выворачивается, а работа может считаться завершенной.

Все, что осталось сделать — это установить крышку на колонну скважины, не забыв предусмотреть защиту электрического кабеля, подключенного к насосу.

При проведении монтажа нельзя допускать ошибок. Поэтому, не имея опыта проведения монтажных и сантехнических работ, лучше прибегнуть к помощи специалистов в этой области. Пожалуй, самой опасной ошибкой может стать падение внутренней части в скважину, что крайне нежелательно. Достать ее будет довольно сложно.

gidpovode.ru

установка и нюансы монтажа, обзор изделий debe, baker

Самое слабое место любой скважины – это переход между обсадной трубой и домашним  водопроводом. Ведь от герметичности и глубины залегания такого перехода зависит и качество воды, и сама возможность водоснабжения жилища. Поэтому каждый предусмотрительный домовладелец приобретает особый адаптер для скважины (pitless-адаптер) – переходник,  помощью которого можно обустроить герметичный переход, заложенный на глубине 1,5-2 метра (ниже точки промерзания грунта).

Выгода такого приобретения очевидна – сквозь герметичный стык не просочится грунтовая влага, а расположенная ниже уровня промерзания грунта труба никогда не промерзнет. Поэтому в данной статье мы рассмотрим обустройство скважины с помощью адаптера, затронув и конструкцию, и технологию монтажа такого переходника.

Устройство скваженного адаптера

Конструкция и принцип работы

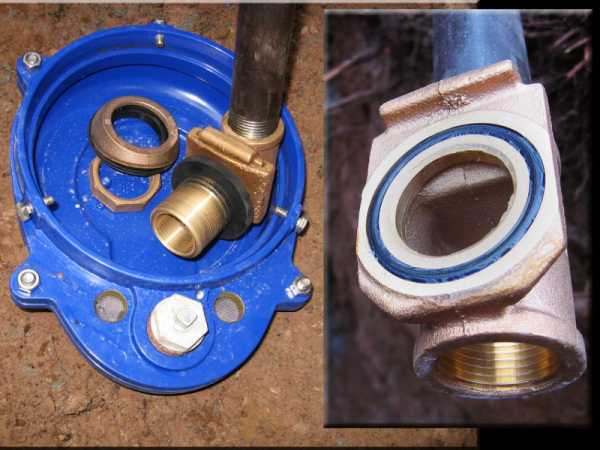

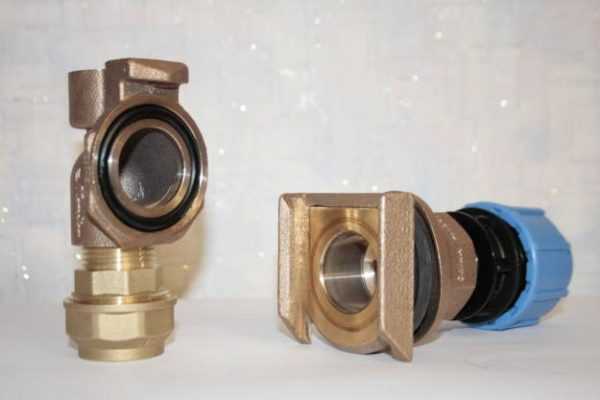

Корпус адаптера состоит из двух частей – «внутренней» и «внешней». Понятно, что внутренняя часть подается прямо в обсадную трубу скважины, и к ней подводят насос с вакуумной трубой (для забора воды).

Установка адаптера для скважин

Внешняя часть монтируется в обсадную трубу со стороны траншеи, заглубленной ниже уровня промерзания грунта. В этой траншее прокладывают подземный участок домашнего водопровода.

В итоге, установка скважинного адаптера предполагает соединение внутренней и внешней части. Причем сборка конструктивных элементов реализуется с помощью простейшей резьбовой пары – на ниппель внутренней части (подвешенной в трубе на штанге) накручивается контргайка внешнего элемента.

Герметичность на стыках обеспечивается эластичными прокладками, уложенными между внутренней частью, телом трубы, между трубопроводом (с внешней стороны) и контргайкой. Прижимное усилие, генерируемое резьбовой парой ниппель-контргайка, подтягивает обе части корпуса к трубе, деформируя эластичную прокладку и герметизируя стык между трубой и адаптером.

В чем выгода использования адаптера?

Монтаж скважинного адаптера избавляет владельца скважины от строительства кессона – особого колодца, защищающего шахту от грунтовых вод и промерзания внешнего трубопровода. При этом адаптер дешевле кессона на несколько порядков.

Монтаж скважинного адаптера

Да и установка адаптера осуществляется намного быстрее строительства кессона — заглубляемого на 1,5-2 метра колодца, окруженного подсыпкой из грунта с высокой влагопроницаемостью.

Кроме того, установка скважинного адаптера своими руками возможна даже в том случае, если домовладелец обладает хотя бы минимальными познаниями о сантехнике и монтажных работах (умеет затягивать гайки).  А кессон «своими руками» построит только опытный домашний мастер, знакомый с технологиями бетонирования, гидроизоляции и дренажных работ.

К тому же, адаптер намного «аккуратнее» громоздкого кессона, уродующего ландшафт.

Типовые модели адаптеров

Классификацию адаптеров, в большинстве случаев, проводят по конструкционному материалу корпуса. Альтернатива – сортировка сортамента по компании-производителю. Ведь каждая фирма стремится привнести в конструкцию этого «фитинга» свои новшества, делая свое изделие более конкурентоспособным.

И по типу конструкционного материала адаптеры делятся на:

Адаптер из бронзы

  • Изделия из бронзы, выпускаемые с начала 60-х годов 20-го века. Причем первый адаптер был именно бронзовым. Однако в наши дни такие «фитинги» уже не встречаются. Ведь бронза стоит недешево.
  • Изделия из латуни – еще один устаревший материал, который, в наши дни, используют только в технических трубопроводах. Ведь экологам не понравилось влияние оксидов латуни на качество питьевой воды. И такие адаптеры постепенно вытесняются более инертными материалами.
  • Изделия из нержавеющих сплавов и сталей – это наиболее распространенные варианты адаптеров. Ведь даже по классической нержавейке (стали, легированной хромом) можно прокачивать даже разогретые до 60 градусов Цельсия кислоты. А уж  с водой такой материал справится безо  всяких хлопот. Причем прочностные характеристики нержавеющей стали выше аналогичных показателей латуни и бронзы практически на порядок.

В итоге, большинство современных адаптеров производят из нержавеющих сплавов, так они пользуются большей популярностью.

Перебирая сортамент адаптеров для скважины, можно выделить продукты следующих производителей:

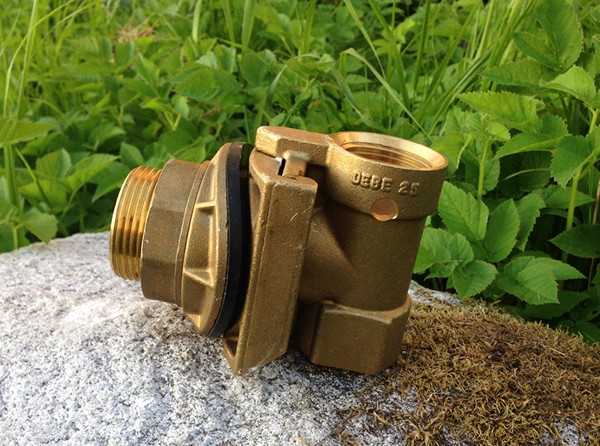

Скваженный адаптер DebePumpar

DebePumpar – эта компания выпускает адаптеры согласно европейским стандартам качества. Корпус таких изделий выдерживает коррозию в течение очень длительного времени. Кроме того, DebePumpar выпускает изделия, оборудованные строенной термальной защитой (подогревом). В итоге, скважинный адаптер debe Pumpar можно установить даже выше уровня промерзания грунта, подключив к бытовой электросети. Кроме того, эта компания-производитель выпускает и другую запорно-ограждающую арматуру для скважин (люки, крышки, фитинги к глубинным насосам и так далее).

Baker – эта компания выпускает «питьевые» адаптеры из нержавеющей стали, рассчитанные на работу и с вакуумными патрубками длиной до 8 метров и с напорными системами, выдерживающим давление до 8 атмосфер. В итоге, скважинный адаптер baker занимает нишу высококачественных фитингов для домашних систем водоснабжения.

Vinkell – эта компания производит высококачественные бронзовые фитинги. Причем минимальный диметр обсадной трубы, к которой можно подключить такой адаптер, равен 120 миллиметрам. Качество фитингов от Vinkell настолько высокое, что подобные адаптеры можно монтировать даже в обсадных трубах, проложенных в грязных ли нестабильных слоях почвы (поблизости от канализации или внутри фундамента).

Разумеется, помимо вышеуказанных компаний есть и другие фирмы, но наибольшей популярностью пользуются продукты именно вышеуказанных компаний.

Установка скважинного адаптера

Весь процесс был описан выше по тексту. Поэтому далее мы приведем лишь технические подробности этапов монтажа.

Установка скважинного адаптера

Монтаж адаптера начинается с рытья траншеи или шурфа, обнажающего тело трубы на глубине 1,5-2 метра (или ниже уровня промерзания грунта в вашей местности). Причем в траншее (шурфе) должен поместиться человек, поэтому ее минимальная ширина будет равняться 50 сантиметрам.

Далее в обнаженной трубе, особой коронкой, сверлится отверстие, диаметр которого должен совпадать с наружным диаметром ниппеля внутренней части корпуса адаптера. Причем типовые диаметры ниппелей равны 44, 54 или 73 миллиметрам.

После подготовки трубы нужно открыть ее оголовок и ввести в шахту, на специальной штанге, внутреннюю часть разъемного корпуса, предварительно надев на ниппель резиновую заглушку. При этом к инсталлируемой в трубу части корпуса нужно присоединить шланг нагнетательного насоса. Внутренний монтаж заканчивается инсталляцией ниппеля в рассверленное отверстие.

Внешний монтаж стартует с установки второго уплотнительного кольца, надеваемого на ниппель корпуса. После этого кольцо поджимают контргайкой, фиксирующей весь адаптер.

Подземный участок трубопровода укладывают в траншею, соединяя с внешней частью корпуса адаптера накидной гайкой или обжимной гильзой.

canalizator-pro.ru

Как обустроить скважину без кессона при помощи адаптера

Вопрос водоснабжения частного домовладения является весьма важным для обеспечения комфортного условия проживания в нём человека. Принимая решение о подаче воды в дом от автономного источника водоснабжения, в первую очередь, рассматривают назначение дома.

Если это дача, рассчитанная только на летнее проживание, то вполне приемлемым вариантом является облегчённая летняя версия, когда скважина практически имеет только оголовок над устьем и зачастую даже не оборудуется водопроводом.

Если дом предназначен для круглогодичного проживания, то приходится учитывать сезон низких температур. Для обеспечения бесперебойной подачи воды в это время обустраивается зимний вариант, предусматривающий наличие кессона, приямка или отдельного помещения, возводимого над устьем скважины.

Но все указанные работы весьма затратны и длительны по времени. Все возведённые объекты требуют периодического технического обслуживания.

адаптер для скважины

Альтернативой вышеперечисленным техническим решениям, обеспечивающим круглогодичную бесперебойную подачу воды в дом, является обустройство скважины без кессона при помощи адаптера. Указанное техническое решение подразумевает размещение всего оборудования водоподготовки и подачи в самом доме, в специально отведённом для этого помещении, в котором поддерживаются плюсовые температуры. Чаще всего таким помещением является котельная. А в самой скважине монтируется только специальное устройство – скважинный адаптер, конструкция которого весьма проста. Он обеспечивает герметичный вывод из обсадной трубы отвода, по которому вода, подаваемая глубинным насосом, поступает в водопровод, проложенный к дому.

 На заметку:  Использование адаптера возможно только на объектах, которые предусматривают размещение всего оборудования в помещениях здания.

Устройство адаптера и принцип его работы

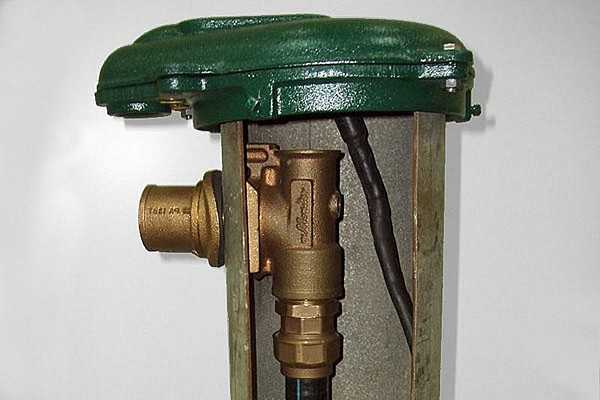

Адаптер для установки в скважину представляет быстроразъёмное герметичное соединение, состоящее из двух частей.

Первая стационарно закрепляется в стенке (на резьбовом соединении) обсадной колонны, и, по сути, является герметичным узлом вывода трубы водопровода, по которому вода подаётся в дом.

Видео по устройству адаптера для скважины:

Вторая, съёмная половина, стыкуется с первой на «ласточкин хвост». Снизу на её внутреннюю часть закрепляется водоподъёмная колонна, соединённая с глубинным насосом, а сверху выполняется небольшой резьбовой патрубок. Он предназначен для соединения со специальной штангой, которая даёт возможность извлечь насос вместе с водоподъёмной колонной, если в этом возникнет необходимость.

Существующие конструкции адаптеров, вне зависимости от их моделей и марок, принципиально друг от друга не отличаются, за исключением материалов, из которых они изготовлены.

Наиболее распространёнными версиями являются адаптеры из латуни или бронзы, гораздо реже – из нержавеющей стали. В последнее время появились адаптеры, выполнение из сплавов нескольких металлов, DZR, не поддающиеся коррозии и разрешённые к использованию без ограничений в пищевой промышленности.

к содержанию ↑

Обустройство водозаборной скважины с использованием адаптером

Установка изделия в скважине выполняется в следующей последовательности:

  1. В обсадной колонне высверливают отверстие нужного диаметра. При этом необходимо помнить, что место для него выбирается с таким расчетом, чтобы подключаемый водопровод оказался ниже отметки промерзания грунта в данном районе.
  2. В образовавшееся отверстие вставляется половина устанавливаемого устройства (изнутри) таким образом, чтобы со стороны внешней стенки колонны выступал патрубок с нарезанной резьбой. К нему стыкуется пластиковая труба для водопровода, проложенного на глубине расположения отверстия.
  3. Следующим шагом является подсоединение к трубе, предназначенной для подъёма воды, оставшейся половины питлесс-адаптера, которая, вместе с подключённым к ней глубинным насосом и трубой, аккуратно опускается внутрь скважины.
  4. Там обе части устройства стыкуются, для чего предусмотрен специальный замок в их конструкциях. О том, что замок сработал, информирует резкий характерный щелчок.
  5. Затем страховочный трос, который закреплён на насосе, и подключённая к нему электропроводка выводятся в оголовок.
  6. Выполняется проверка работоспособности собранной системы и герметичность всех её элементом. Затем скважина засыпается.

Видео с пошаговой инструкцией по монтажу скважинного адаптера:

При выполнении указанных работ важно не забывать о том, что часть установленного адаптера, вмонтированная в стенку имеющейся в скважине обсадной колонны, займёт не менее 30 мм просвета скважины. Это заставляет выбирать модель погружного насоса с учётом его геометрических размеров, которые на 40 и более миллиметров должны быть меньше внутреннего диаметра установленной обсадной колонны. Если этого не учесть, то насос просто невозможно будет опустить/поднять.

Демонтировать глубинный насос, установленный в скважине, можно с использованием специально предназначенной для этого металлической трубы, один из концов которой имеет резьбу. Вкручивая её в специальное гнездо, имеющееся на съёмной части устройства, можно извлечь насос на поверхность.


к содержанию ↑

Преимущества и недостатки

Применение кессонов длительное время являлось классическим вариантом при выполнении автономных источников водоснабжения. Именно поэтому обустройство скважины без кессона при помощи адаптера до сих пор воспринимается далеко не однозначно. Хотя несколько лет использования указанной технологии в различных климатических зонах России доказали её эффективность и право на жизнь.

Указанный метод обладает целым рядом преимуществ:

  • Установка данного изделия освобождает владельца скважины от необходимости выполнения земляных работ в таких объёмах, каких потребовала бы установка кессона. А это весьма существенная экономия семейного бюджета.
  • Отсутствует необходимость приобретения такого дорогостоящего устройства, каким является кессон.
  • Использование адаптера даёт возможность провести водопровод достаточно близко от газопровода или канализационного коллектора.
  • Ремонт скважинного оборудования значительно упрощается.
  • Защита скважины от вандализма, т к. она в указанном исполнении не бросается в глаза. А демонтировать установленный в ней насос возможно только с использованием специального устройства.

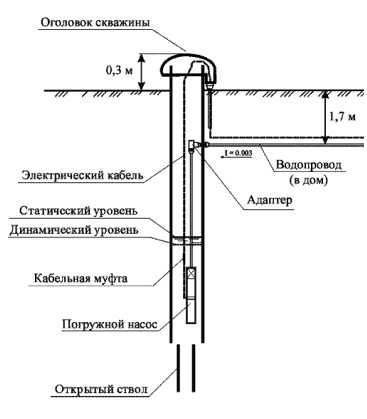

схема обустройства скважины с адаптером

К недостаткам, которые следует учитывать, принимая решение — «кессон или адаптер для скважины», относятся:

  • Не рекомендуется использовать изделие, если обустраивать предстоит скважину большой глубины.
  • Если в доме негде установить оборудование для водоснабжения.

к содержанию ↑

Несколько советов

Приняв решение выполнить обустройство скважины адаптером (в торговых сетях они именуются Pitless адаптер), вы получаете надёжную систему водоснабжения и экономите на сроках выполнения работ и стоимости их выполнения. Однако, при его покупке, необходимо помнить следующее:

  • Чтобы изделие сохраняло свою герметичность на протяжении всего срока эксплуатации и гарантированно обеспечивало возможность многократной установки и демонтажа глубинного насоса, оно должно быть качественным. Не покупайте адаптеров малоизвестных производителей, на которые отсутствуют гарантии производителя.
  • Приняв решение о покупке Pitless адаптера, обязательно уточните у продавца, насколько сложно найти в торговых сетях запчасти к данному изделию, в первую очередь, уплотнительные кольца и съёмную часть в сборе. Какова вероятность того, что через пару (а лучше, через пять) лет данная продукция ещё будет выпускаться.
  • Остановившись на указанном варианте, вы должны будете всё оборудование вашей системы водоснабжения разместить в самом доме и, желательно, в отдельном помещении.

Видео с плюсами и минусами адаптера и  кессона:

Если у Вас также имеется магистральный водопровод, то полезно устанавливать задвижку avk фланцевую для возможности его перекрытия. В зависимости от ситуации можно будет выбирать источник водоснабжения.

karkasnik.su

Монтаж скважинного адаптера. Как провести воду в дом?

Сложность обустройства водопровода в загородном доме заключается не только в бурении скважины и в установке обсадной колонны. Процесс подачи воды в дом также сопряжён с определёнными нюансами, учитывая которые вы избавите себя от неприятностей из-за ошибок в монтаже.

Монтаж скважинного адаптера – одно из средств подачи воды в дом. Чаще всего к нему прибегают в случае, когда по ряду объективных причин нет возможности установить кессон, или для обустройства неглубоких скважин. Если вы располагаете специальным техническим помещением, чтобы разместить управляющее системой водоснабжения оборудование, то наилучшим вариантом для вас также будет адаптер. Монтаж водопровода в этом случае будет менее трудоёмким и обойдётся дешевле.

Прокладывать коммуникации следует на глубине ниже точки промерзания, примерно 1.8 м. Все важные данные о параметрах скважины, например, о её производительности и глубине залегания воды следует искать в паспорте. Его можно получить у специалистов, которые занимались буровыми работами на вашем участке. Без технической информации по конкретной скважине вам вряд ли удастся правильно подобрать размеры и мощность необходимого оборудования. К примеру, насос несоответствующего диаметра может не пройти в скважину или просто не разминуться с адаптером.

Как выполняется монтаж скважинного адаптера?

В первую очередь следует подготовить саму скважину. Обсадную колонну обрежьте ниже уровня земли. Обработайте место среза, используя шлифмашинку, так как крышка заглушки должна лечь впритык, без зазоров.

Существует несколько вариантов крышек для скважины, но наиболее функциональной является крышка с резиновым уплотнителем, который защитит скважину от атмосферной влаги. Наличие коробочки с клеммами для электрокабеля также можно считать преимуществом.

В нижней части крышки есть специальные фиксаторы, которые надёжно прижмут её к скважине.

Скважинный адаптер сконструирован по принципу «ласточкин хвост». Одну его часть крепим снаружи скважины, а вторая опускается вниз с трубопроводом. Соединившиеся элементы должны защёлкнуться.

Для проделывания отверстия в скважине воспользуйтесь биметаллической коронкой с диаметром соответствующим диаметру адаптера.

Обеспечьте герметичность креплению, воспользовавшись специальным резиновым уплотнением и обжимным кольцом.

Фиксирующую гайку лучше затянуть при помощи ключа.

Присоедините трубу к выходу адаптера, уплотняя резьбу любым упаковочным материалом.

Монтаж насоса потребует от вас определённой сноровки. Чтобы облегчить эту процедуру, необходимо провести небольшую подготовку: при помощи термоусадочной муфты скрепить оба кабеля насоса и связать между собой пищевую трубу и страховочный трос. Чётко рассчитать оптимальную глубину погружения можно сверившись с показателями данной скважины.

Ответная часть адаптера присоединяется непосредственно к подающей трубе.

Для её установки воспользуйтесь монтажной трубой, которую после окончания работ можно просто выкрутить из соответствующего резьбового соединения в адаптере.

Нагрузку на адаптер снимаем, натянув трос и закрепив его с внешней стороны скважины.

Электрический кабель, подающий питание насосу, можно подключить к клеммам в скважинной крышке. Если же вы решили не экономить на кабеле, протяните его сквозь крышку, предварительно изъяв клеммы. Метод подключения электропитания без разрывов более сложен в дальнейшем обслуживании, но при этом более качественен и безопасен.

Последний штрих – герметично закрываем скважину крышкой и подаём воду. Когда дом будет уже построен, вы сможете установить всё необходимое оборудование для автоматического управления системой водоснабжения, включающее гидроаккумулятор и реле давления.

postroy-sam.com

Адаптер для скважины: установка своими руками

Для герметичной связи колонны скважины, а также трубы используется скважинный адаптер. Лучше всего, если он будет устанавливаться в техническом помещении. Для этой цели отлично подойдут подвал или котельная. О том, что это такое, как выбирать, а также как осуществляется установка адаптера на скважину, мы поговорим в нашей статье.

Пример адаптера

Что собой представляет конструкция

Чтобы зафиксировать трубы герметично, необходимо наличие двух частей. Первую часть необходимо устанавливать непосредственно на обсадную трубу, вторую же – прикрутить вместе с насосом к шлангу. Эти детали необходимо устанавливать на колодец, используя способ «ласточкиного хвоста». Данный способ крепления также используется и на высоконагруженных узлах механизмов.

Схема адаптера для скважины

Преимущества

Адаптер для скважины обладает некоторыми преимуществами. Одним из самых главных – его цена. Он в несколько раз стоит дешевле кессона. Кроме того, установка скважинного адаптера отличается простотой. Но и на этом преимущества не заканчиваются.

Максимально надежную защиту адаптер на скважину обеспечивает благодаря наличию уплотнительных колец. При их наличии, грунтовые воды низкого качества не будут проникать в скважину. Благодаря тому, что монтаж осуществляется скрытым способом – это практически полностью исключает возможность кражи. Установка адаптера для скважины позволит использовать пространство участка более рационально, особенно это удобно, если рядом располагаются другие коммуникации. Если применять адаптер для скважины, возможно установить трубы на уровне ниже промерзания грунта, используется, если подземные воды подходят близко к поверхности. Очень просто выполняется демонтаж, что позволяет извлекать насос и заменить, а также, если требуется сливать воду из системы водоснабжения на зимний период.

Недостатки

Несмотря на солидные преимущества, скважинный адаптер имеет также и недостатки. Не много насосного оборудования может использоваться вместе с адаптером для скважины. Существуют ограничения при ремонтных и профилактических работах, поскольку оборудование является труднодоступным. Нет никакой возможности подключить еще источники для забора воды при поливе, для бани. Но данную проблему можно решить, если использовать тройник. Практически не вызывают проблем с эксплуатацией скважинные адаптеры на воду в больших домах, а вот в небольших загородных домиках их эксплуатация не очень удобная.

Из чего делают адаптер

На данный момент, скважинный адаптер делают из четырех сплавов. Изделие из сплава бронзы сможет прослужить примерно 25 лет, если правильно эксплуатировать. При использовании адаптера из сплава латуни, можно рассчитывать на 7 лет службы. Из нержавейки может прослужить от 20 до 50 лет. Адаптер для скважины из сплава DZR может использоваться более 20 лет.

Первые два типа материалов используются все реже. Причина этого заключается в том, что они не соответствуют стандартам питьевой воды, могут значительно снижать её качество. Эти сплавы имеют свойства окисляться, выделяя при этом вредные вещества, которые попадают в воду.

Все большей популярностью пользуются адаптеры, изготовленные из специального сплава DZR. Они обладают уникальными характеристиками не только по долговечности службы, но и устойчивы к процессам коррозии.

Процесс установки

Размер колонны должен полностью соответствовать размеру адаптера. С внутренней стороны этот элемент занимает примерно 30 мм. В связи с этим, выбирать насосное оборудование нужно обязательно с учетом данных параметров. В противном случае Вы просто не сможете установить насос, поскольку не будет проходить мимо неподвижной части устройства и застрянет в этом месте. Именно поэтому, нужно рассчитывать не только будущее оборудование, какими должно обладать параметрами и характеристиками, но и глубину и ширину бурения скважины.

Чтобы рассчитать размеры, необходимо посмотреть паспорт скважины, здесь содержатся все параметры, а также рекомендации, какие комплектующие лучше всего использовать.

Существует два способа по монтажу оборудования своими руками.

Для установки по первому способу, нам потребуется Т-образный ключ, его можно сделать и самостоятельно. Для его изготовления нужно взять пластиковую трубу и припаять на её конец тройник. Оно должно идти в комплекте с адаптером. Иногда не легко приобрести запасное резиновое кольцо, все зависит от производителя.

Схема установки и работы адаптера

Значительно поможет при дальнейшей работе небольшая хитрость. Необходимо на ответной части, к которой в будущем будем крепить водопроводную трубу, сделать риску. Она потребуется для того, чтобы положение элемента было правильным.

На обсадной трубе сверлим отверстие. Оно должно быть ниже уровня промерзания грунта, используя биметаллическую коронку, которую насаживаем на электродрель. Отверстие должно быть соответствующего адаптеру диаметра.

Используя Т-образный ключ, опускаем ту часть, которая не снимается в скважину, на нее устанавливаем уплотнитель из резины, а сверху кольцо. С помощью гайки нужно зафиксировать эти элементы для достаточного уровня герметичности. Чтобы получилось правильно и надежно, используем гаечный ключ.

На внешнюю сторону адаптера нужно присоединить муфту, которая будет началом водопровода. После этого можно опускать насос в скважину. Опустить нужно на рекомендованную глубину. К насосному оборудованию подсоединяем шланг, проводку и трос. Верхнее отверстие нужно заглушить. Здесь предусмотрено резьбовое соединение.

Второй вариант немного проще. Этот способ предусматривает откручивание только гайка и уплотнительные кольца. Его опускаем в обсадную трубу, используя трубу из металла. Её нужно присоединить в отверстие устройства для монтажа.

Очень важно правильно подрезать трубу. Она должна оставаться внутри обсадной колонны. Если сделать неправильно – это будет влиять на процесс эксплуатации и обслуживания. Главное при данном виде монтажа, правильно рассчитать, на какую глубину нужно опустить насосное оборудование, а также длину подающей трубы, кабеля питания. Это связано с тем, что подключать будем все наверху.

«За» и «против»

Одним из главных преимуществ, которое играет ключевую роль в выборе – доступная стоимость оборудования и цена монтажа. Оборудование позволяет добиться высокого уровня герметичности. Многие считают, что оборудование, состоящее из нескольких частей. Но способ крепления позволяет не только прочно, но и герметично соединить. В зависимости от материала, из которого изготовлен адаптер, зависит срок эксплуатации, поэтому лучше приобрести оборудование немного дороже, но будет служить дольше. Данное оборудование может выдерживать сильные нагрузки.

Достаточно сложно выполнить демонтаж. Некоторые детали, которые находились постоянно под воздействием влаги на протяжении нескольких лет, очень прочно прикипают друг к другу. Поэтому нужно каждый год снимать ту часть адаптера, которую возможно.

Адаптер для скважины – оптимальный вариант, если учитывать стоимость, простоту монтажа и обслуживания.

kolodeconline.ru

Установка скважинного адаптера своими руками: правила обустройства и монтажа

Каждому строителю хорошо известно, что водопроводная труба должна пролегать ниже уровня промерзания грунта, иначе жидкость в ней замерзнет и трубу может попросту разорвать. Чтобы соблюсти это правило, при соединении водопровода с обсадной трубой приходится оборудовать приямок или устанавливать кессон, чтобы защитить от холода находящуюся у поверхности земли части водопровода. Однако не так давно появился третий вариант — скважинный адаптер. Это устройство позволяет разместить магистраль, примыкающую к обсадной трубе, ниже опасного уровня. Имеет этот вариант и целый ряд других полезных свойств.

Плюсы обустройства скважины с помощью адаптера

Адаптер для скважины, называемый также pitless-адаптером, состоит из двух частей. Одна из них устанавливается в обсадную колонну на приемлемой глубине, затем к ней присоединяется труба, по которой вода поступает в дом. К второй части подключают трубу, подающую воду от погружного насоса. Адаптер позволяет опустить погружной насос в обсадную колонну сверху, после чего части адаптера соединяют и водопровод становится единой системой, пригодной для эксплуатации.

Поскольку на адаптер частично приходится вес насоса и прочего оборудования, а также учитывая неизбежные вибрации, которым будет подвергаться устройство в процессе эксплуатации, при оборудовании скважины рекомендуется использовать обсадные колонны из стали. Хотя существует возможность установки адаптера и на пластиковую трубу, но этот вариант считается менее долговечным.

Скважинный адаптер можно установить внутри обсадной колонны таким образом, чтобы водопроводная труба располагалась ниже уровня промерзания грунта. При этом сохраняется возможность вынуть насос для необходимого обслуживания

Обустройство скважины с помощью питлесс-адаптера имеет множество преимуществ:

  • достаточно простой монтаж;
  • привлекательная стоимость оборудования;
  • невысокие трудозатраты на установку устройства;
  • нет необходимости сооружать кессон или приямок;
  • скважину можно полностью скрыть под грунтом и т. д.

Такая конструкция позволяет в любой момент вынуть насос для обслуживания или ремонта, а затем опустить его в скважину. Для этого просто нужно отсоединить ответную часть адаптера, после чего оборудование легко будет достать.

Обратите внимание! Выбирая погружной насос, следует учитывать эксплуатационные характеристики обсадной колонны с поправкой на размеры адаптера, чтобы оборудование свободно проходило в трубу, не задевая выступающие части устройства.

Как правильно установить питлесс-адаптер?

Чтобы установить адаптер для скважины своими руками, необходимо:

  1. Раскопать обсадную колонну на необходимую глубину.
  2. Сделать отверстие подходящего диаметра.
  3. Установить основную часть скважинного адаптера.
  4. Поставить крышку, которая закроет скважину.
  5. Присоединить водопроводную трубу, ведущую к дому.
  6. Соединить ответную часть адаптера с шлангом погружного насоса.
  7. Опустить насос в скважину.
  8. Соединить части адаптера.

Адаптер для скважины состоит из двух частей, одна из которых монтируется в отверстие на обсадной трубе, а другая присоединяется к шлангу погружного насоса

Наглядно процедура установки скважинного адаптера представлена в следующем видеоматериале:

Монтаж основной части

Перед монтажом основной части скважинного адаптера нужно сделать для нее отверстие. Понадобится специальная биметаллическая корончатая фреза. Диаметр этой коронки должен соответствовать размерам адаптера. Затем нужно опустить в трубу соответствующую часть адаптера, ввести ее в отверстие и зафиксировать обжимным кольцом. Внутри и снаружи используются два резиновых уплотнителя. Детали тщательно затягивают разводным ключом. Водопроводная труба крепится к наружной части устройства с помощью резьбового соединения, которое рекомендуется дополнительно укрепить.

Монтаж ответной части

Перед установкой части адаптера, которую крепят к шлангу насоса, необходимо опустить собранное и правильно закрепленное оборудование на расчетную глубину. После этого трубу обрезают и вставляют ее в ответную часть устройства.

Совет. Перед началом монтажа адаптера для скважины рекомендуется заранее собрать погружной насос, шланг, кабель, страховочный трос в отдельном чистом помещении. Затем скрепленные муфтами кабели и шланги сворачивают в бухту и переносят на размещенный около скважины размотчик, чтобы свести к минимуму возможность попадания грязи в скважину.

Для дальнейшей работы понадобится специальная монтажная труба, которую необходимо ввинтить в предназначенное для нее отверстие. С помощью трубы ответную часть адаптера опускают в обсадную колонну и соединяют части устройства. После этого монтажную трубу следует просто вывинтить и убрать.

При монтаже скважинного адаптера используют специальную трубу с резьбой. Ее ввинчивают в отверстие на адаптере и снимают после установки устройства

Обратите внимание. После того, как монтажная труба удалена, есть вероятность повреждения резьбы, в которую она вкручивалась. Предупредить эту проблему можно, оставив трубу в устройстве и обрезав ее вровень с горловиной обсадной колонны.

Затем необходимо вывести наружу и зафиксировать страховочный трос, чтобы снять с адаптера часть нагрузки, которую оказывает вес насоса. Остается подвести электропитание к кабелю насоса и проверить работу установленного оборудования.

Адаптеры для скважин делают обычно из достаточно прочного материала: меди или латуни, поэтому не стоит беспокоиться о его устойчивости к коррозии. Однако периодически (хотя бы раз в год) рекомендуется смазывать все части устройства специальными составами. Это продлит срок службы уплотнителей и предотвратит «сращивание» частей устройства.

  • Автор: Олеся
  • Распечатать

Оцените статью:

(0 голосов, среднее: 0 из 5)

kirpich174.ru
