Правильная стропильная система для односкатной крыши

Односкатный тип кровли нечасто встретишь в частном домостроении. Хотя, по мнению некоторых, это зря, ведь монтаж односкатной кровли делается куда проще, чем монтаж двускатной. С другой стороны, подобная конструкция кровли не сможет так хорошо сохранить тепло в помещении. Вот почему односкатная кровля чаще всего используется для возведения гаража, дачного дома или сарая.

Правда, если правильно выполнить работы по термоизоляции, то конструкция вполне может быть теплой. В таком случае под односкатной кровлей делается жилая комната. Давайте рассмотрим, в чем преимущества односкатной кровли, какие виды стропильной системы существуют, как выполняется расчет конструкции. К тому же мы рассмотрим, как выполнить монтаж данного типа кровли.

Плюсы и минусы односкатной крыши для дома

Новички в строительном деле обрадуются тому, что подобная односкатная конструкция довольно проста и ее можно сделать своими руками. Правда, назвать работу самой простой нельзя, но с подробной инструкцией односкатная крыша будет создана. Но прежде чем рассматривать конструктивные особенности кровли, нужно выяснить ее особенности и преимущества. Именно они характеризуют данный тип крыши.

Плюсы односкатной кровли:

Экономичность. Для устройства крыши не нужно много стройматериалов, на которые тратится основная часть средств.
Простота стропильной системы и односкатной конструкции в целом. Самое то для новичков. Выполнить монтаж будет проще, чем с двускатной крышей.
Постройка будет иметь небольшой вес. А значит, на стены и фундамент оказываться меньшая нагрузка.
Благодаря подобной форме, односкатная кровля отлично сопротивляется ветровой нагрузке, а также весу снега, который скапливается на поверхности.
Угол наклона бывает самым разным, в зависимости от потребностей. Он варьируется от 5° до 45°.
Если сделать угол односкатной кровли небольшим, то ее можно использовать для различных целей. Например, если это сарай, то установить бачок для нагревания жидкости. Если это жилое помещение, то на односкатной крыше можно обустроить прекрасное место для отдыха. Как вариант, установка солнечных батарей в качестве альтернативного источника питания.
Универсальность односкатной постройки. Она покрывается практически любым материалом, доступным в продаже. Все зависит от эксплуатационных условий и выбранного угла наклона.

Несмотря на все свои преимущества, односкатная кровля обладает и минусами. Это неудивительно, так как ничто не идеально, но о минусах лучше знать и выгодно использовать.

Минусы односкатной крыши:

первый касается утепления. Под конструкцией отсутствует больше пространство с воздушной прослойкой, поэтому к вопросу утепления следует подойти серьезней. Если не сделать термоизоляцию конструкции, то летом чердак будет чересчур нагреваться, а зимой, наоборот, переохлаждаться. В любом случае температура (высокая или низкая) будет передаваться в дом. Устранить это поможет правильные расчеты и качественное утепление;
при создании перекрытия сразу под кровлей, сделанной под небольшим углом, дом не будет иметь верхнюю воздушную прослойку и чердачное помещение. Да и жилое пространство в таком случае не организовать;
из-за небольшого уклона, который достигает от 5 до 10°, на односкатной поверхности будет накапливаться снег и влага.

Несмотря на все явные минусы, односкатная крыша является идеальным вариантом для создания гаража и других построек на участке.

Расчет конструкции кровли односкатного типа

Это является первым этапом перед устройством стропильной системы. Рекомендуется составить подробный план или чертеж, на который будут ориентироваться при работе. Чтобы создать эту схему, нужно выделить такие данные:

общую ширину постройки крыши, а также длину пролетов которая образуется между несущими стенами;
угол ската, желаемый или получившийся;
длину крыши односкатного типа;
выбранный кровельный материал;
какую высоту и ширину имеют несущие стены.

Обратите внимание! Когда односкатная крыша создается для сарая, гаража или дачного домика, можно просто поднять переднюю стену конструкции выше задней.

В итоге, от высоты поднятия будет зависеть угол ската. Второй вариант предусматривает создание подпорок, на которые и будет укладываться прогон. Второй способ позволяет сэкономить строительные материалы.

Для чертежей нужно знать следующие нюансы:

Расстояние между стенами внутри указывает на количество балок и качество укрепления стропил.
Прежде чем рисовать чертеж, определитесь, будете ли вы делать чердачное помещение. Оно сильно влияет на угол наклона и высоту одного фронтона.
Если помещение предполагает веранду или террасу, то при устройстве важно просчитать все так, чтобы она накрывала эти элементы.
Перечисленные факторы указывают на необходимую длину стропил, а длина помещения сказывается на их количестве.
Стропильные ноги нужно укладывать поперек постройки. При этом шаг монтажа составляет от 500 до 750 мм. Если постройка широкая, то потребуются длинные стропила длиннее и массивнее. Минимальное сечение составляет 80х150 мм. К примеру, если фиксация стропил выполняется над пролетом в 6–8 м, то оптимальное сечение составляет 110х200 мм и больше.
В качестве стропил служат качественные, просушенные пиломатериалы без дефектов, трещин и сучков. Они делаются из бруса или досок.
Если длина бруса недостаточная, так как помещение широкое, элементы стыкуются. Место соединения двух брусьев нужно расположить на опорной балке. При использовании досок, стыкование делается с нахлестом не меньше 500 мм.
Чтобы конструкция была надежной и со временем стропильные ноги не провисали, они подпираются и фиксируются посредством элементов кровли. Речь идет о подкосах, ригелях и стойках. Они нужны в случае, когда ширина пролета для односкатной крыши составляет 4,5 м и больше. Стропильная система для односкатной крыши:

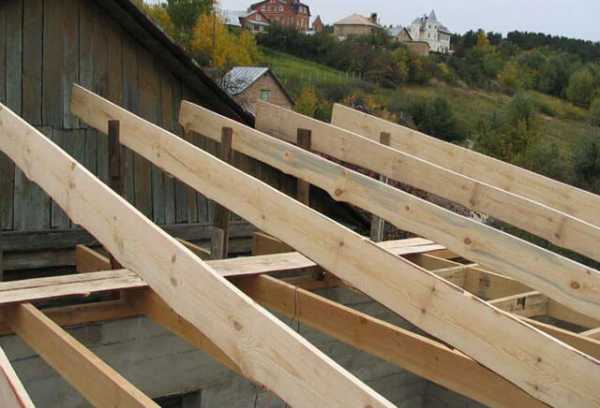

Как видно на фото, если длина пролета равна12 м, посередине монтируется стойка, поддерживающая стропильную ногу.
При длине пролета между стенами 12 м и больше, вдобавок к стойке монтируется подстропильные ноги. Тогда настил будет жестче.
При длине пролета между стенами в 15 м и больше, нужны две стойки. Их следует установить ближе к центру пролета. Расстояние от одной стоки у другой по центру составляет треть ширины постройки. В этом месте стойки скрепляются бруском, называемым схваткой.
В независимости от угла кровли, стропильные ноги нужно укладывать на мауэрлат. Это опорная балка, которая устанавливается на стене и фронтоне помещения.

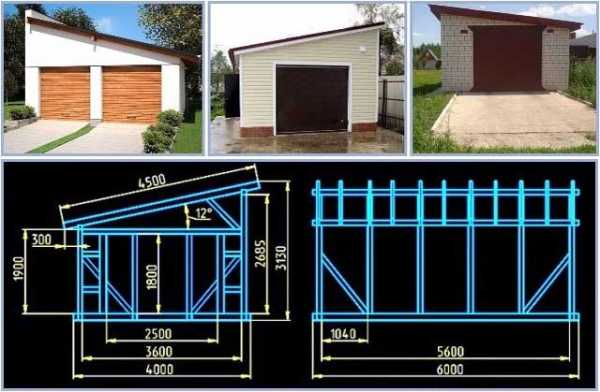

Чертеж будущей односкатной кровли должен иметь всю нужную информацию об элементах. Указываются размеры, расстояния между ними, особенности крепления и т. д. Ниже показан пример подобного чертежа односкатной кровли.

Выбираем угол односкатной кровли

Угол ската выбирается с учетом того, что получившаяся крыша образует треугольник, один угол которого всегда будет прямым. Катетами являются балки перекрытия и фронтонная часть постройки, а гипотенузой служат стропила. Это четко прослеживается на данной схеме.

Обозначения следующие:

Lс – длина используемого стропила;
Lbс – наш катет, указывающий на высоту фронтона от балки перекрытия к плоскости кровли;
Lсд – ширина постройки;
А – выбранный или искомый угол односкатной кровли.

Учитывая базовые величины, можно рассчитать все параметры односкатной конструкции. Для этого есть формула. Первая используется в том случае, когда за основу взята ширина постройки и планируемая высота фронтона. В таком случае формула следующая:

TgA=Lbc÷Lcд

Когда вы определились с углом односкатной кровли, тогда нужно вычислить будущую высоту фронтона. Для этого формула следующая:

Lbc= TgA×Lcд

В таком случае длина стропильных ног кровли рассчитывается так:

Lc=Lcд÷СоsA

Обратите внимание! Эта длина стропил не учитывает козырька с тыла или фасада помещения.

На выбор угла ската влияет много критериев. Основной из них – выбор кровельного материала. Каждый из них рекомендуется покупать для того или иного угла наклона. Вот рекомендации для популярных кровельных материалов:

Для устройства профнастила уклон должен составлять не меньше 8°.
При использовании металлочерепицы потребуется сделать крышу с углом наклона в 30°.
Для устройства шифера нужны показатели от 20° до 30°.
Что касается рулонных кровельных материалов (рубероид, битумная черепица и мягкая кровля), то угол наклона должен быть 5–7°, не меньше.

Совет! Крыша без системы подогрева в территории, где зимой выпадает много снега, идеальным решением будет кровля односкатного типа с углом наклона в 40°, несмотря на кровельный материал. Так с нее будут быстро сходить все осадки.

Разновидности стропильной системы односкатной кровли

Существует три варианта создания стропильной системы. Выбор конструкции зависит от размеров помещения и его типа.

Висячая стропильная система. Ее делают редко, в случае, когда между основными стенами отсутствует капитальная перегородка. Во время работ для комфорта делается черновой настил из досок. Они укладываются на балки перекрытия кровли. Здесь и нужно собрать ферму стропильной системы. Для надежности висячей системы, стены, находящиеся параллельно, делаются одной высоты. Именно на них устанавливают балки перекрытия.
Наслонная стропильная система односкатной кровли подходит для конструкций, которые имеют перегородки внутри. Они играют роль дополнительных опор, на которые устанавливаются балки. В этом случае стропильные ноги жестко фиксируются на фронтонную стену с уложенным на ней мауэрлатом. Что касается нижнего края, то он может фиксироваться жестко или на скользящих креплениях. Чаще всего метод используется для строений из кирпича и камня. Жесткость конструкции придают дополнительные элементы.
Скользящая стропильная система применяется для бревенчатого сруба. Благодаря ей можно нивелировать и свести к минимуму деформацию кровли, когда постройка даст усадку. Для реализации данного типа кровли нужно жестко зафиксировать стропила на фронтоне стены, на мауэрлате. А вот нижняя часть крепится к мауэрлату скользящими фиксаторами. Их особенность в том, что при колебании стен стропила принимают оптимальное положение, двигаясь.

Теперь, когда мы разобрались с конструкцией стропильной системы и узнали ее виды, можно рассмотреть сам процесс создания односкатной крыши.

Монтажные работы по созданию односкатной кровли

Имея на руках чертежи и выбранный вид системы, можно приступать к работе. Еще потребуются соответствующие инструменты и пиломатериалы. Установка стропильной системы выполняется так:

Для безопасности постройку следует перекрыть балками. Они укладываются на стену. Чтобы продлить их эксплуатационный срок, на стену наклеивают рубероид. Он защитит балки от влаги и гниения. Расположить палки перекрытия нужно так, как и стропила. Шаг крепления –500–800 мм.
Сверху на балки укладывается мауэрлат. Это массивный брус, который послужит опорой. Он укладывается на заднюю нижнюю стенку постройки.
Чтобы безопасно передвигаться по крыше, на балки перекрытия укладывается настил из деревянных досок. Он временный.
Теперь нужно возвести фронтонную стену. Она делается из такого же материала, что само здание. Можно использовать материал полегче. К примеру, если стены кирпичные, то фронтон поднимается посредством брусков или досок.
Балки перекрытия нужно закрыть гидроизоляцией и вмуровать в стену. Фронтон поднимается на выбранную высоту, согласно чертежам.
На готовом фронтоне можно фиксировать мауэрлат. Получается, что два мауэрлата находятся параллельно друг к другу.
На нижнюю стену наносится разметка под крепление стропильных ног. Фиксируются сами элементы крепления.
Чтобы прочно зафиксировать стропило, исходя из чертежей, на нем вырезаются пазы. Это хороший вариант крепления. Пазы находятся в двух местах, вверху и внизу, чтобы войти в мауэрлат. Есть и другие методы фиксации стропильной ноги, как показано на этом фото.

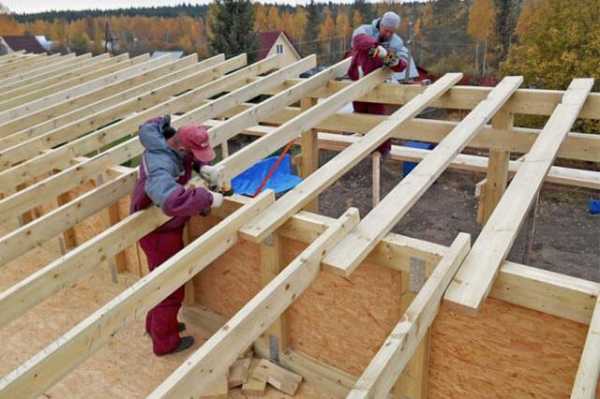

После чего ноги фиксируются специальными уголками и креплениями. Сверху у фронтона ноги прикручиваются жестко. А вот нижняя часть делается в зависимости от выбранной стропильной системы односкатной кровли. Его можно жестко фиксировать или сделать скользящим.
Есть некая последовательность врезки стропильных ног. Сперва монтируют крайние элементы стропильной системы. Между ними натягивается шнур, служащий ориентиром и уровнем для последующих стропил. Не забываем, что шаг стропил соответствует шагу балок перекрытия.
Стропила, которые уже установлены, соединяются с балками перекрытия посредством стоек, подкосов и других элементов, чтобы придать им устойчивость. О них мы говорили выше. Фиксация выполняется уголками и скобами из металла.

Совет! Если требуется удлинить стропила и вывести за стену, то к брусьям крепятся «кобылки». Так можно защитить прилегающую часть конструкции от осадков.
Когда конструкция односкатной кровли готова, можно приступать к утеплению и созданию кровельного пирога.

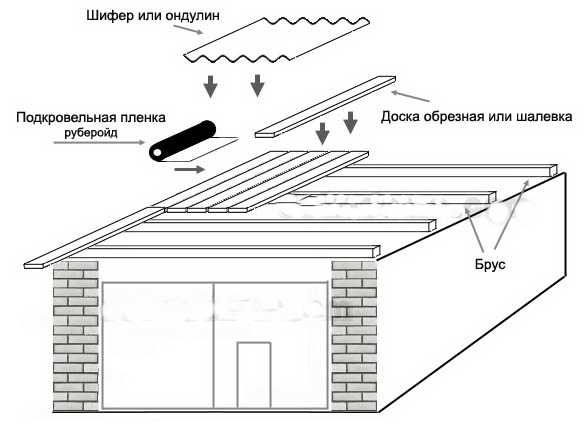

На фото видно, из каких слоев должна состоять правильная утепленная односкатная кровля.

Между стропилами укладывается утеплительный материал. Он должен жестко держаться там. После чего сверху делается контробрешетка для вентиляции. На контробрешетку укладывается гидроизоляционная пленка. Она защищает утеплитель от влаги, которая может испортить его.

Что касается обрешетки для укладки кровельного материала, то она выбирается в зависимости от того, какой именно это будет кровельный материал. Например, сплошная обрешетка из досок или фанеры нужна при устройстве мягкой черепицы и других рулонных материалов. Если используется металлочерепица, профнастил, шифер, ондулин и другие виды жесткой кровли, то обрешетка делается вразбежку. Шаг зависит от кровельного материала.

А чтобы защитить утеплитель изнутри односкатной кровли, нужно обшить его пароизоляционной пленкой. Теперь можно сказать, что односкатная кровля полностью готова.

Обратите внимание! Если односкатная кровля делается для сарая или другой нежилой конструкции, то утеплять ее не нужно. Лучше потратить их для другой цели.

Заключение

Создание кровли, будь то двускатной или односкатной, процесс опасный, трудоемкий и ответственный. Вот почему требуется осторожность и четкое следование инструкции по созданию конструкции. Только тогда можно добиться наилучшего результата.

Отправить комментарий

2proraba.com

Крепление стропил односкатной крыши: пошаговые инструкции от мастеров

Заманчивая простота крыши с единственным скатом вселяет мысли о возможности проявить себя на поприще успешного строителя. Сооружение незатейливой конструкции заключается в банальной укладке стропильных ног на опорные стенки. Никаких сложных узлов, мудреных и многочисленных состыковок.

Однако даже в простейшем плотницком деле есть хитрости, требующие досконального изучения. Будущему исполнителю надо твердо знать, как производится крепление стопил односкатной крыши, чтобы исключить деформацию и повреждение элементов каркасной системы.

Схема стропильного каркаса односкатной крыши до предела проста. Представляет собой ряд параллельно уложенных досок или брусьев, опирающихся краями на две различающиеся по высоте стены. Для установки и крепления стропильных ног к строительной конструкции используется переходный элемент, выполненный из древесины.

В зависимости от типа обустраиваемой коробки и материала стен функцию переходного элемента выполняет:

Мауэрлат. В схеме односкатной крыши это две отдельно уложенные деревянные балки, завершающие бетонные или кирпичные стены.
Верхняя обвязка каркасного сооружения. Установленный поверх стоек каркаса пояс из двойной сшитой доски или бруса.
Верхний венец стопы, сложенной из бруса или бревна.

Стропильные ноги и контактирующие с ними элементы сделаны из древесины, имеющей свойство изменять собственные размеры вслед за колебаниями влажностного фона и перепадами температуры. Весенней и осенней порой, особенно в дождливый период, длина стропильных ног будет несколько больше, чем засушливым летом и морозной зимой.

Представьте, что будет, если жестко закрепленная вверху и внизу стропилина увеличится в размерах. Появятся прорехи в гидроизоляции, разболтается крепеж, сдвинутся листы шифера, сместиться металлочерепица. К тому же прогиб и пучение каркаса крыши непременно отразятся на ее износостойкости.

Однако изменения линейных размеров стропилин – вовсе не главная закавыка деревянных стропильных систем. Неприятным сюрпризом, если его не учесть, станет осадка только что построенной коробки.

Наиболее ярко она проявляется у деревянных стен, но конструкциям из бетона и кирпича тоже весьма характерна. Вспомним, что односкатные крыши опираются на стенки разной высоты. Без расчетов можно понять, что просядут они на разные величины. Т.е. возникает угроза, что из-за разницы в просадке стен новенькая крыша не просто поменяет угол уклона. Появится вероятность нарушения узлов с крайне негативными разрушительными последствиями.

Несмотря на простоту односкатных крыш и близкое к горизонтали направление укладки стропилин, о перечисленных рисках забывать нельзя. Узлы, применяемые в крепление стропильных ног односкатной крыши, обязаны учитывать «капризы» древесины.

Работа разработчика собственного проекта односкатной крыши заключается в поиске верного решения трех важных задач, согласно которым:

Должна быть обеспечена возможность перемещения деревянных деталей относительно друг друга.
Следует исключить все вероятные причины нарушения соединений.
Необходимо предоставить стропилинам возможность адаптироваться к последствиям просадки стен, чтобы они смогли принять устойчивую позицию.

Стропильные ноги односкатных крыш, возведенных над стенами равной высоты, относятся к разряду наслонных. Висячий тип применяется, если обустраиваемая коробка имеет стены равной высоты, и скат формируется стропильными треугольниками.

С креплением треугольников все понятно: горизонтальной стороной они устанавливаются на обвязку или мауэрлат, имеют с опорными элементами максимальную площадь состыковки, фиксируются обычным способом.

С наслонными стропильными ногами все гораздо сложнее. Устанавливаются они под углом к опорным элементам. Без обработки и подготовки к монтажу стропила имеют лишь две ненадежные точки соприкосновения с обвязкой или мауэрлатом.

Насколько бы не был мощным крепеж, двух точек совсем недостаточно для прочной посадки детали. Даже при незначительном воздействии такой скат банально съедет вниз вместе со сплошной обрешеткой и многослойным кровельным пирогом. Однако есть придуманные еще древними строителями методы, позволяющие избежать подобных передряг.

С целью предотвращения нежелательных перемещений увеличивают площадь контакта стропилины и опорного элемента, для этого производится:

Выборка врубок. Это выпилы в форме треугольника или треугольника с зубом. Выпиливают их исключительно на стропилах, чтоб не ослаблять несущий мауэрлат.
Запил верхнего или нижнего края стропильной ноги, благодаря чему создается опорная площадка, повышающая устойчивость. Выполняется строго вертикально или горизонтально.

В зависимости от вида и места отпиливания или торцовки врубки и запилы могут ограничивать и не ограничивать движение деревянной детали. Ограничения считаются относительными, потому что абсолютно жестких креплений в строительстве односкатных крыш нет. Специалисты классифицируют применяемые узлы по степеням свободы: от одной до четырех.

В сооружении крыш с одним скатом чаще всего фигурируют:

Узлы крепления с одной степенью свободы – практически неподвижные соединения, позволяющие стропилине слегка поворачиваться вокруг точки крепления.
Узлы крепления с двумя степенями свободы – соединения, обеспечивающие возможность поворота вокруг крепежа и незначительного горизонтального смещения.
Узлы крепления с тремя степенями свободы – соединения, позволяющие поворот и смещение по горизонтали и вертикали.

Наличие степеней свободы вовсе не означает, что стропилина сможет свободно вращаться и перемещаться в районе узла. Крепятся они довольно жестко, ведь им предстоит держать обрешетку, профнастил или иной вид покрытия, снежный покров.

Соединение проявит собственные возможности только в случае превышения нагрузки. Тогда стропильные ноги всего лишь переместятся и займут новое положение, а система останется без повреждений.

Любая схема односкатной крыши нам наглядно изображает наличие как минимум двух соединительных узлов. Разделим их условно на верхние и нижние. В сооружении стропильных крыш действует правило: если один из узлов закреплен жестко, то у второго должно быть больше возможностей для передвижения.

Проецируя и упрощая технологический принцип, можно сказать: если крепления в верхних узлах односкатной крыши выполнены жестко, то нижние соединения должны быть более свободны, чтобы обеспечить возможность смещения при превышении давления. И наоборот: если нижнее крепление практически неподвижно, то вверху стропилину нужно обеспечить неким резервом для передвижения и поворота.

После знакомства с теоретической стороной вопроса крепления стропилин односкатной крыши можно приступать к практическим исследованиям востребованных узловых схем. Отметим, что большинство проектов систем с единственным скатом рассчитано на установку стропилин, формирующих свесы за счет собственной длины. Однако при перекрытии больших пролетов бывает, что не хватает нормативных размеров пиломатериала. В этих случаях к стропилам пришиваются кобылки, создающие свес. Устанавливаются они сбоку к установленной ноге и на принцип формирования узла вообще не влияют.

Второй причиной использования кобылок в формировании свесов является слишком увесистая стропилина, которую весьма затруднительно поднимать и устанавливать. Третья предпосылка кроется в особенностях узловых креплений: если нижняя пятка устанавливается на ползун с отторцованным краем.

№ 1: Опора вверху и шарнирно-подвижный низ

Схему с жестко закрепленным верхом и относительно подвижным низом применяют в устройстве крыш над пристройками, в сооружении объектов с крутой крышей и значительной разницей между высотой опорных стенок.

Проще говоря, там, где верхний край стропилины упирается в деревянную балку, прогон или стену основного здания и пространства для движения ей не оставлено. Нижний узел в таких ситуациях рассчитывается на ползун, позволяющий слегка сместиться.

Алгоритм классического варианта с опиранием верха на прогон:

Устанавливаем опоры прогонной рамы. На обвязку каркасной постройки с противоположных сторон устанавливаем опоры, сшитые из трех отрезков доски 25×100. Средний отрезок должен быть на 75мм короче крайних, чтобы сформировалась своеобразная выемка.
Сооружаем прогонную раму. В выемку укладываем доску 25×150 требующейся длины.

К торцу будущей крыши прикладываем доску 25×100 произвольной длины, но больше диагонали, проведенной от вершины прогонной рамы до обвязки, примерно на 30см. Отмечаем вертикальную линию верхнего запила, очертив прилегающую грань прогона. Отмечаем линию нижнего запила и вертикаль для торцовки края стропилины.
Выкраиваем стропилину согласно отметкам, примеряем ее по факту, при необходимости корректируем запилы.
Согласно изготовленному шаблону выкраиваем и монтируем стропильные ноги.

Тип крепежа выбираем, исходя из предполагаемой нагрузки. Верх удобнее зафиксировать уголками, низ – уголками, закрутив в них не более трех саморезов, или скользящими опорами. При необходимости нижний узел можно стабилизировать – пришить к стропильной ноге снизу опорный брусок.

Узел соединения с прогоном может быть оформлен несколько иначе: стропилина укладывается на балку с помощью врубки. Здесь паз выбирается строго по размеру материала. Но если необходимо повысить степень свободы, горизонтальная стенка врубки скашивается под незначительным углом, а нижний узел оснащается пришивной планкой.

№ 2: Верх и низ шарнирно-неподвижен

Схема применима при обустройстве коробок, стены которых уже прошли интенсивную усадку. Подходит для обособленных объектов. Верхний узел выполняется в виде треугольной врубки, нижний – в форме запила с зубом, упирающимся в мауэрлат.

Процесс строительства односкатной стропильной системы:

Доску-заготовку ребром устанавливаем на брусья мауэрлата в любом месте крыши.
На нижний мауэрлат плашмя укладываем хорошо отторцованный обрезок доски. Его кладем так, чтобы крайняя грань совпадала с внутренней гранью мауэрлата. Очертив обрезок, получаем абрис нижнего узла крепления.
Обрезок переносим в район верхней врубки и очерчиваем его, ведь нижняя пятка стропилины понизится именно на эту величину.

Заготовка с вычерченными, а затем выпиленными узлами будет служить шаблоном. Пользуясь им, изготавливаем заданное проектом количество ног.
Устанавливаем стропила. Фиксируем внизу скобами или шпильками, вверху уголками.

Если потребуется увеличить степень свободы, по аналогии с предыдущим методом вертикальную грань верхней врубки нужно будет слегка скосить. Угол врубки тогда окажется не 90º, а 95 – 97º. Опытные плотники несложные врубки делают непосредственно на объекте, перевернув заготовку вверх. Начинающим исполнителям не стоит подражать на первых этапах.

Шаблон стропилин применяется в строительстве крыш только тогда, когда нет сомнений в геометрических характеристиках коробки. В обратных ситуациях стропила примеряются и изготавливаются поштучно. Сначала устанавливаются крайние элементы системы, затем по натянутой между ними шнурке рядовые ноги.

Одна из вариаций на тему двух шарнирно-неподвижных узлов предполагает устройство вертикального запила вверху и врубки с зубом внизу. Работы по их устройству производятся следующим образом:

Устанавливаем доску-заготовку на мауэрлат так, чтобы ее нижний угол находился прямо над наружной гранью бруса.
Вверху с помощью отрезка доски отмечаем вертикальную линию запила (х) и замеряем ее длину.
Переносим длину верхнего запила в область нижнего узла. Откладываем длину запила (х) вверх по вертикали от внутреннего верхнего ребра мауэрлата.
От полученной точки чертим горизонтальную линию. В результате получается врубка с зубом.
Выпиливаем по отметкам узлы, устанавливаем на место, крепим уголками, нижние узлы дублируем скобами.

При увеличении размера (х) уклон крыши будет увеличиваться, при уменьшении сократиться.

№ 3: Свободный верх и шарнирно-неподвижный низ

Идеальная схема для сооружения односкатной крыши со стропилами, края которых выпускаются за стены. После некоторой корректировки может применяться в обустройстве пристроек.

Устанавливаем заготовку ребром на верхний и нижний мауэрлатный брус с выносом краев за пределы стен. Здесь нужен помощник, чтобы удержать доску навесу.
Прикладываем шаблон – отторцованный обрезок доски последовательно к нижнему и верхнему мауэрлату так, чтобы внешняя грань шаблона совпала с внешней гранью брусьев. Отмечаем линии предстоящих запилов.
Выбираем врубки согласно очерченным линиям. Вертикальную стенку верхней врубки слегка скосим.
Устанавливаем стропило, фиксируем вверху гвоздями или уголками, внизу скобами.
Изготавливаем и монтируем остальные стропилины аналогичным образом.

Понятно, что подвижность с ее антагонистом – понятия относительные. Однако с прохладцей к ним относиться нельзя. Учитывать степень свободы узла требуется и в период проектирования, и при выборе крепежа. Недостача подвижности конструкции приведет к деформации, излишек будет способствовать неустойчивости.

№ 4: Подвижность обоих узлов крепления

Схему с двумя подвижными узлами можно применять в случае, если у обоих крепежных соединений не больше двух степеней свободы. Т.е. смешение по горизонтали исключают ограничительные приспособления, установленные вверху и внизу.

Рассмотрим пример, в котором стропила пристройки закладываются вверху в вырубленные в стене ниши. Значит, горизонтальное смещение исключено, возможен поворот и некоторое передвижение по вертикали. Низ посажен с помощью врубок, но в горизонтальном направлении ограничен металлическими уголками.

Действия строителя «односкатки» по шагам:

Готовим объект к работе. На кирпичную стену пристройки ставим мауэрлат, изготовленный из бруса 100×150. Укладываем его на широкую сторону ближе к внутренней грани стены. Крепим анкерами через 80см. В основной стене здания на проектной высоте вырубаем пазы под верхние пятки стропилин. Глубина врубок 12см, шаг между ними 70см. Если нет желания возиться с выдалбливанием, можно использовать металлические кронштейны, прикрученные к стене.
Делаем шаблон стропильной ноги. Доску-заготовку устанавливаем верхним краем в паз, нижним на мауэрлат. Отступив от нижних углов заготовки 10см в горизонтальном направлении, вычерчиваем две треугольные врубки.
Согласно показаниям шаблона изготавливаем стропилины. Устанавливаем их, фиксируем положение металлическими уголками.

Способ устройства действителен при перекрытии пролетов до 4,5м. Если требуется перекрыть пролет побольше, стропилам понадобится группа поддержки в составе подкосов.

№ 5: Жесткое крепление к наклонной обвязке

Метод применяется в каркасном строительстве, потому что уложить опорный элемент под наклоном можно только на запиленные под углом стойки. Наклонно подпиливаются либо стойки самого каркаса, либо консольно-прогонной конструкции, устанавливаемой на коробку. В принципе, последний вариант вполне подходит для сооружения односкатной крыши по бетонным и кирпичным стенам.

Этапы устройства односкатной крыши по наклонной обвязке:

Собираем конструкцию, создающую уклон крыши. На фронтонной стороне каркасной постройки монтируем короткие стойки с запиленным под углом верхним краем.
На наклонный верх стоек укладываем доску в один ряд для небольших хозяйственных построек, в два для более серьезных домов.
Торцевые стороны крыши оснащаем рамами в форме прямоугольного треугольника, гипотенуза которых должна повторить линию ската.
Прикладываем стропило к торцу крыши, чтобы отметить линию нижнего запила.
По шаблону изготавливаем необходимое число стропильных ног. Устанавливаем их на обвязку, фиксируем положение элементов металлическими уголками.

Без тени сомнений отнесем последний метод к наиболее простой категории. Из всех способов крепления стропил к обвязке и брусьям мауэрлата односкатной крыши этот самый располагающий к попыткам самостоятельной реализации.

Завершающие крепежные работы

После установки всего ряда стропильных ног проверяем проектное положение элементов, расстояния между ними. Прикладываем произвольную доску плашмя к каркасу ската, выявляем недочеты и исправляем огрехи. Затем крепим стропилины скобами или связками к стенам через одну в регионах со средней и низкой ветровой активностью. Фиксируем каждую ногу в областях с высокой ветровой нагрузкой.

Кобылки, если они запланированы к установке, изготавливают из материала с размерами наполовину меньшими, чем размеры стропильных ног. Пришивают их сбоку к стропилине. Длина пришиваемого участка в среднем 60-80см.

Представленные методы и схемы крепежа стропилин односкатной крыши проверены практикой. Используются они чаще всего в «чистом виде». Однако некоторые корректировки согласно конкретным техническим условиям не исключены.

krovgid.com

Стропильная система односкатной крыши: расчет, монтаж

В чем преимущество односкатных типов крыш
Проектирование односкатных крыш. Что учесть
Сборка различных вариантов стропильных систем односкатной крыши

Стропильная система односкатной крыши по уровню сложности сборки относится к наиболее простым вариантам, к тому же еще и самым экономичным в плане расхода материалов. Поэтому такую конструкцию чаще всего используют для кровли подсобных помещений: гаражей, хозяйственных построек, мастерских и прочих. Но, также данный тип стропильного каркаса применяется и для жилых строений.

Однако, несмотря на простоту сборки, в проектировании односкатных крыш, а тем более при их строительстве обязательно необходимо соблюдение всех правил, и требовании в соответствии со СНиП. Почему нужно серьезно отнестись к сборке такой простой стропильной системы, а также что следует учесть в процессе работы?

В чем преимущество односкатных типов крыш ↑

Как было сказано во вступлении, односкатная крыша превосходит двухскатные аналоги по простоте в строительстве. Такую кровлю можно взвести даже в одиночку, причем в более короткие сроки. Кроме того существует масса других положительных моментов из-за которых стоит выбрать подобный вариант.

Значительно меньший расход материалов:

Однако, несмотря на массу преимуществ, подобные конструкции обладают и отрицательными качествами, не всегда позволяющими использовать такие типы крыш. Основные негативные свойства односкатных типов кровельных конструкций следующие:

Нежелательное использование в регионах с большим количеством осадков в зимний период. В других районах страны требуется точный расчет снеговых нагрузок, с тщательным подбором сечения пиломатериалов.

Совет

Стоит учесть, что подобные конструкции стропильных систем более целесообразно использовать в южных регионах с малым количеством осадков и постоянными ветрами. Севернее не стоит возводить кровлю с углом наклона скатов менее чем в 45 градусов.

Более высокие требования к гидроизоляции.
Односкатная крыша не всегда сочетается с подобранным стилем и дизайном дома.

Несмотря на недостатки, односкатные варианты крыш актуальный вариант, особенно в малоэтажном частном строительстве.

Проектирование односкатных крыш. Что учесть ↑

Планируя сборку односкатной крыши нужно учесть и рассчитать множество факторов: схему стропильной системы, угол наклона, нагрузки, подобрать соответствующие материалы. В итоге должен получится чертеж с полной информацией о будущей крыше.

Классическая схема односкатной стропильной системы, это уложенные поперек строения балки с креплением, к мауэрлату, установленному вдоль несущих стен. Это так называемая односкатная крыша с простыми наслонными стропилами. Но подобный вариант возможен только при пролетах с длиной не более чем 4500 мм. Но, допускается использование односкатных крыш с большей протяженностью.

При ширине пролета в 5000-6000 мм, наслонные стропила нужно усилить подкосами, которые опираться на несущую стену с дополнительным мауэрлатом.
Если ширина пролетов достигает значения 6000-7500 мм, потребуется собрать более сложный вариант – с упором на шпренгельную ферму. В конструкцию добавляется бабка, поддерживающая дополнительный брус, на который опирается стропило. Естественно стойки (бабки) дополнительно усиливаются подкосами.

Кроме выбора схемы устройства стропильной системы на стадии проекта потребуется спланировать шаг между балками, а также их сечение. Такие параметры зависят тоже от ширины пролета и используемой длинны стропил между несущими стенами. Общие рекомендации следующие:

При длине стропильной балки до 3000 мм ее сечение подбирается в пределах 80×100 или 90×160 мм. Шаг между отдельными элементами должен составлять от 1100 до 2100 мм (зависимо от сечения!).
Если стропило длиной 6500 мм, в таком случае подбирается сечение бруса 120×220 мм с шагом между деталями 1100-1400 мм.

Но, кроме выбора соответствующего сечения стропильных балок, и схемы сборки очень важным фактором является угол наклона будущей крыши.

Выбор угла наклона ската ↑

От угла наклона собираемого ската зависит будущее функционирование крыши, а также ее прочность. Оптимальный уклон должен обеспечивать удаление осадков с плоскости (в особенности снега), невысокую ветровую нагрузку, а также устойчивое крепление кровельного настила.

Важно

Расчет углов наклона всех кровельных конструкций должен производиться в точном соответствии с СНиПом 2.01.07-85 «Нагрузки и воздействия». Эти строительные нормы предоставляют всю информацию по конкретному региону страны.

Стоит также учитывать тип используемого кровельного материала, который также рекомендуется использовать при различных углах падения скатов. К примеру можно воспользоваться данными из приведенной ниже таблицы.

Тип кровельного материала	Рекомендуемый угол наклона в градусах
Металлочерепица	30
Рулонные настилы (рубероид)	Не более 5
Профнастил	8 и более
Шиферный лист	20-30

Совет

Не стоит забывать, что в регионах с большим количеством осадков в зимний период наиболее оптимальное расположение скатов составляет 45°.

Подбирая углы наклона ската и кровельный материал нужно учесть, что плоскости с небольшими уклонами придется очищать от накопившихся масс снега, поэтому лучше всего подобрать настил способный выдержать вес человека без последующих деформаций.

Сборка различных вариантов стропильных систем односкатной крыши ↑

Односкатные типы стропильных конструкций чаще всего применяются для перекрытия подсобных строений: гаражей, сараев и пристроек. Как выполняются работы по сборке?

Односкатная крыша гаража ↑

Обычно ширина пролета у гаражей редко превышает 4000 мм, поэтому над данной постройкой можно использовать простейшую схему стропильного каркаса. Сборка осуществляется поэтапно следующим образом:

Мауэрлат изготавливается с бруса сечением не менее чем 100×150 мм. К внешнему краю деталь не должна сдвигаться ближе 50-ти мм. Крепиться элемент на заранее вмурованные в кладку шпильки. Если строение из дерева, то функцию мауэрлата выполняет верхний венец стен.
Под стропила лучше всего заранее заготовить шаблон соответствующей длины. Причем желательно чтобы изначально брус был немного больше (на 50-100 мм с каждого края) от запланированной протяженности. Требуемый вылет карнизов формируют уже после установки стропил, обрезав лишние края. Обычно свесы крыши изготавливаются в пределах 400-500 мм с каждой стороны.
По всей протяженности мауэрлата делается разметка под врубку для стропил. Шаг между ними в соответствии с проектом. Выборку древесины делают на глубину, не превышающую 1/3 часть толщины бруса.

Изготовленные стропилины устанавливаются на свои места и соединяются с мауэрлатом выбранным способом (гвозди, скобы, уголки и прочие).
По окончанию установки, стропила торцуются до требуемой длинны, и закрываются набиваемой ветровой доской.
Для формирования свесов крыши впереди и сзади гаража можно воспользоваться двумя способами.

Мауэрлат выноситься на требуемую длину за стены строения.
К крайним стропилам крепят дополнительные элементы – кобылки.

На заметку

Соответственно потом уже изготавливается обрешетка под кровельный настил!

Формирование стропильной системы пристройки ↑

Пристройки к дому могут иметь различные параметры, и при ширине пролетов менее чем 4000 мм можно применить классическую схему с опорой стропил на две несущие точки. Однако с более широким строениями (˃4000 мм) потребуется установка подкосов, которые упираются в стену здания.

На внешнюю стену пристройки укладывается мауэрлат, изготовленный из бруса 100×150 мм. Крепеж детали осуществляется выбранным способом (на шпильки, анкеры), в деревянном строении деталь не монтируют используя в качестве опоры для стропил верхний венец стены.
В противоположной стене дома, под стропилины нужно подготовить гнезда под размер стропилины в толще стены (такие пазы можно изготовить еще на этапе кладки).

Для подкосов можно использовать доску 50×150 мм. Их нужно монтировать с углом не более чем 45 градусов к опорной стене.
Стропила укладывают на мауэрлат, заводя противоположные концы в подготовленные пазы. Со стеной брус соединяют монтажными уголками, а с противоположной стороны на гвозди или скобы.
Под подкосы также готовят пазы, предварительно рассчитав угол наклона. Соединение элементов со стропилинами можно сделать путем забивания скоб или гвоздей.

В деревянных домах крепеж стропилин к стене осуществляться за счет установки кронштейнов (П-образные для стропил) под пятки детали снизу.

После установки стропила укорачивают, формируя свесы карнизов, и набивают ветровые доски. Следующим шагом монтируют обрешетку под кровельный настил.

Создавая стропильную систему сарая или хозяйственного блока, схему сборки выбирают зависимо от длины будущих стропил, при превышении значения в 4000 мм, потребуется установка дополнительных элементов: подкосов, ферм и прочих.

Соблюдение всех основных требований позволит эксплуатировать такую крышу на протяжении 15-25 лет, а с профилактическими осмотрами и реставрационными работами значительно дольше.

stylekrov.ru

Стропильная система односкатной крыши — правильная установка

Намечается строительство кровли, нужна простая конструкция с хорошими характеристиками прочности и надежности? В таком случае отличным вариантом станет односкатная кровля. Она сделает ваш дом, гараж, пристройку или другую конструкцию по-своему оригинальной. Кроме того, стропильная система односкатной крыши несложная в монтаже. Выполнить её можно не имея строительного опыта.

Почему именно односкатная

Конструкция кровли из 1 ската имеет такие преимущества:

При постройке на односкатной крыше можно использовать любые виды кровельного материала. Потому что угол наклона может быть самым малым, можно строить практически плоскую крышу.
Парусность такой конструкции намного меньше чем у двухскатной. Такой вариант можно использовать в местностях с сильными ветрами.
Легкость при монтаже и эксплуатации. Построить ее можно своими руками.
Маленький вес по сравнению с другими видами кровли.
Для односкатной крыши можно сооружать скаты в несколько этажей. Такое решение придаст дизайна вашему дому.
Строительство односкатной крыши самое экономичное и не требует много времени.
В такой конструкции вода скатывается только на 1 сторону.
Кровля подойдет для постройки любого типа.

Как и любая другая конструкция, односкатная крыша имеет несколько минусов:

При маленьком угле наклона площадь чердачного помещения минимальна.
Имеет менее привлекательный вид. Что можно исправит при наличии фантазии дизайнера.

Расчет конструкции

Стропильная система односкатной крыши, по сути, состоит из стропильных ног наслонного типа. Крепить стропила нужно параллельно друг другу. Стропила же, в свою очередь, имеют опору на две точки. В основном ими выступают несущие стены здания.

Создание угла наклона ската

Необходимый угол уклона ската достигается некоторыми способами:

При разработке проекта здания одна из стен, на которые будут ложиться стропильные ноги, делается немного выше. Такой способ является распространенным, так как сильно упрощает конструкцию стропил. Но в таком случае пойдет больше материала на возведение стен. Боковым стенам, идущим параллельно стропилам, придается форма трапеции.
Данный способ является разновидностью 1. Также при планировке учитываются стойки каркаса. В таком варианте крайние стойки на одной стороне выше, а на другой они ниже на определенную высоту.
При одинаковой высоте стен на одной из стен устанавливаются вертикальные стойки необходимой высоты. На первый взгляд такая конструкция является нестабильной, так как стропильные треугольники имеют свободный ход вправо и влево. Но данная хлипкость конструкции устраняется при установке обрешетки каркаса и обшивания деревом фронтальной части кровли.
Можно применять односкатные фермы. Такой способ достаточно хорош в том, что можно соорудить одну ферму, подогнать ее под нужные размеры и использовать ее как шаблон. А с помощью шаблона соорудить остальные фермы можно на земле. Существуют готовые стропильные фермы. Они идеально подогнаны для любого типа кровли. Для них достаточно только произвести установку и закрепление на мауэрлат. Далее можно свободно обшивать односкатную крышу обрешеткой.
При возведении пристройки около дома используется данный метод. В таком случае с одной стороны пристройки могут быть запланированы стойки или стена, а с другой — у нас уже есть капитальная стенка готового здания. Крепление к ней можно произвести с помощью хорошо зафиксированного горизонтального прогона или же отдельных креплений, также выровненных по горизонтали. Все крепления на стене здания делаются выше стоек или стены противоположной стороны.

Определяем сторону ската кровли

Нередко возникает вопрос, в какую сторону определить скат крыши? В случае с пристройкой к дому особых вариантов нет. Скат делается в направлении от здания для обеспечения свободного стока воды при ливнях.

Если же планируется отдельная постройка, то тут можно выбрать сторону. В основном расположение ската делают на заднюю часть здания. Хотя бывают случаи, когда скат производят на фасадную сторону. В такой ситуации выбор полагается, основываясь на дизайнерский стиль здания, территориальные особенности участка, с какой стороны удобней проложить систему коммуникаций и тому подобное.

Но в таком случае также не следует упускать некоторые нюансы:

Правильнее будет расположение односкатной кровли в ветреную сторону. Таким образом, воздействие ветра минимизируется. Ведь ветер, направленный в кровлю с небольшим углом, практически не действует на нее.
Для прямоугольной постройки можно выбрать расположение ската вдоль или поперек. Но тут нужно помнить, что стропила односкатной крыши не могут иметь беспредельную длину. Для некоторого расстояния требуется их усиление. По правилам свободный размер стропил составляет 4.5 метра. При установке стропильной системы до 6 метров требуется наличие подстропильной ноги. Ее располагают под углом 45 градусов на опорный брус.

Крутизна скатов

Если идет речь об односкатной кровле, то в большинстве случаев выбирают угол не до 30 градусов. Такой выбор объясняется тем, что кровля сильно уязвима с фасадной стороны постройки к ветровой нагрузке. Хотя наклон ската и стараются соорудить с ветреной стороны, но это не исключает присутствие ветра со стороны фасада. Поэтому крутой угол наклона создает высокую силу подъёма. При сильном ветре на конструкцию кровли ложится высокая нагрузка.

Скат ниже 10 градусов является также неприемлемым, так как сразу возрастают нагрузки на систему стропил во время снегопада. С началом оттепели на краю кровли появляется ледяная корка, препятствующая свободному сходу талой воды.
Немаловажным является для определения угла ската материал кровельного покрытия. Ведь для разных материалов также указывается производителем свой угол ската.
В зависимости от материала можно выделить некоторые стандартные величины угла ската:
До 2 градусов – практически плоская кровля. Она требует не менее 4 слоев покрытия рулонного битума. Наносить его нужно по горячей технологии. Также требуется гравийная посыпка, утопленная в мастику.
3-5 градуса – предполагает три слоя рулонного покрытия. Гравийную присыпку можно не использовать.
9-15 градусов – при рулонном материале хватит 2 слоев. Также можно использовать некоторые типы профнастила или металлочерепицы.
10-17 градусов – можно стелить волнистый шифер усиленного профиля.
11-20 градусов – мягкая битумная черепица.
14-25 градусов – асбестоцементный шифер, при 25 градусах профнастил и металлочерепица ложатся практически без ограничений.
27-50 градусов – керамическая, цементная черепица.
Монтаж
При строительстве односкатной крыши своими руками для верной и надежной установки нужно пользоваться чертежами и подробной инструкцией, где будут указаны все размеры и количество нужного материала. Чертеж-схему можно создать самому или же найти в интернете готовый образец. Также можно заказать его у профессионалов строительства.
Перед началом стройки нужно выбрать вентилируемой или не вентилируемой тип кровли. Первая отлично подходит для жилого помещения, так как вентиляция обеспечивает комфортный микроклимат внутри здания. Все это достигается с помощью промежутков между гидроизоляционными материалами. Второй тип подходит для сооружения террасы или складского помещения.
Сооружение стропил при односкатной крыше
Стропильная система односкатной кровли предполагает пару популярных способов ее монтажа:
Крепление стропил односкатной крыши на несущие стены. В таком случае кровля получится более экономичной и на нее пойдет меньше пиломатериала. Несущая стена должна быть на уровне высоты крыши. Так как в нее упирается верхняя часть стропила.
Сооружается треугольная ферма, которая включает в себя балки и стойки. Она объединит конструкцию стропил. При таком способе не придется выстраивать несущую стену на высоту кровли, но пойдет больше древесины. Этот способ является удобным, так как можно смонтировать все фермы внизу с помощью шаблона.
При возведении стропил понадобятся дополнительные опоры и подкосы. Количество таких дополняющих элементов зависит от:
Наклона ската.
Веса стропил.
Длина узлов примыкания кровли со стеной.
Материала крыши.
Материалов теплоизоляционного слоя.
Шаг стропил
Расстояние между стропилами можно определить по коробке, на которой возводится кровля. Чтобы расстояние между стропилами было одинаковое, скаты, на которые опираются стропильные ноги, делятся на равные участки. В зависимости от устанавливаемых материалов можно выделить некоторые величины:
Для стропил из бруса шаг составляет от 1.5-2 метра.
При использовании спаренных досок расстояние между стропилами 1-1.75 метра.
Применение одинарных досок полагается на шаг 0.6-1.2 метра.
Также на расстояние между стропилами имеет влияние тип утеплителя. Рекомендуется, чтобы слой теплоизоляции жестко устанавливался между стропилинами. После установки стропильной системы можно перейти к мауэрлату. Он поможет распределить нагрузку на стены.
Нюансы монтажа мауэрлата
Мауэрлат – дополняющий элемент любой кровли. На него устанавливается нижний край стропила. Его крепление производят к несущей стене или между балками системы стропил. Для крепления мауэрлата необходимо использовать арматуру, если стены дома из пористого материала, прожженную проволоку, если стены кирпичные, анкерные болты для деревянного дома.
Чтобы продлить срок службы мауэрлата необходимо установить его на гидроизоляционный слой.
Балки перекрытия, их установка
Кроме мауэрлата для некоторых конструкций односкатных кровель подразумевается монтаж балок перекрытия. На них опираются стропильные ноги. Такие балки монтируют с шагом подобным стропильной системе. Крепление стропила к мауэрлату всегда производится с помощью запила. Зазор меж стропилом и мауэрлатом сводится к минимуму.
При стропильной системе более 4.5 метра устанавливаются подстропильные ноги. Они придают прочность и исключат прогиб бруса стропила. Место установки зависит от ширины пролетов. Односкатная кровля огромной площади без исключений должна включать подстропильные ноги. В противном случае грозит ее поломка или обвал.
Нужно помнить при увеличении шага между стропилами придется уменьшать шаг обрешетки или делать ее сплошной.
Основные советы
Монтируя односкатную кровлю, не забывайте про некоторые нюансы:
Расположить скат нужно с ветреной стороны. Для того чтобы крышу не сорвало при ветре.
Когда рассчитываете стропильную систему нужно учесть климатические условия. Это количество выпавшего снега, ливневые дожди, сила ветра. Равномерное распределение нагрузки на стропила повысит срок эксплуатации.
Учитывать нахлест при расчете материалов.
Меньший шаг стропил односкатной крыши позволяет выдерживать нагрузку повыше.
Пример конструкции односкатного гаража
Стены построены из пеноблока. Первым делом нужно установить мауэрлат. При односкатной крыше это 2 бруса уложенные на стенах разной высоты.
Поэтапная схема возведения системы стропил состоит:
С внутренних сторон обеих стен устанавливаем брус 100х150 мм. Его монтаж производим на гидроизоляционный материал рубероид. Это и будет наш мауэрлат. Крепеж мауэрлата делаем с помощью усиленных уголков 90х90. Для этого используем дюбеля диаметром 14 мм.
Берем доску 50х200 мм и устанавливаем на мауэрлат с запасом 50-60 см. Запас должен превышать плановые размеры карниза. После все ненужное обрезается.
Помечаем дальнейшие запилы на доске, глубина которых не должна быть больше 1/3 ширины доски.
Делаем пометку стен так чтобы последние стропила не касались их. Рекомендуемое расстояние 4-5 см.
С помощью шаблона производим остальные стропила. Крепление производим скобами или уголками.
Учитывая ширину свеса, производим кобылок. Монтируем все элементы карниза, чтобы между деревом и стеной был слой гидроизоляции.
Обрезаем все излишки и крепим ветровую доску 25х100 мм.
Простейшая схема конструкции гаража выполнена. Следующими шагами будет установка обрешетки и настил кровельного материала.
stroicod.ru
крепление стропил, схема, как закрепить, правильно установить, устройство, размер системы, длина, монтаж
Содержание:
Среди большого разнообразия видов крыши самой простой и экономной считается односкатная крыша. Конструкция требует минимального количества материалов при простой технологии монтажа. Возведение односкатной крыши может стать хорошим уроком для начинающего кровельщика. Но успеха даже в простом деле можно добиться только при соблюдении строгих технологических предписаний. Для качественного выполнения работы и надежности крыши необходимо знать особенности и основные правила монтажа стропильной системы односкатной крыши.

Крыши с одним скатом для малоэтажного строительства
Односкатные крыши чаще всего применяются при возведении малогабаритных построек, таких как террасы, гаражи, веранды и помещения бытового назначения. На жилых домах такую кровлю можно увидеть очень редко, чаще всего это сооружения в стиле модерн и хай-тек.
Чердачное помещение под крышей односкатного типа имеет небольшую площадь, поэтому обустроить помещение в этом пространстве очень сложно. В этом случае может возникнуть вопрос, а нужно ли делать перекрытие между чердаком и основной постройкой. Если перекрытие не целесообразно, то можно заменить его распорками и подстропильными ногами. Такой вариант очень часто используется строителями на практике.

В целом стропильная система односкатной крыши похож на уложенное под углом перекрытие или половину наслонной системы, то есть является конструктивным элементом строения. Для его сооружения необходимы наслонные стропильные ноги. Другими словами, каркас односкатной крыши сооружается из стропилин, которые имеют прочную опору вверху и внизу.
В качестве опоры для стропил односкатной крыши может использоваться следующее:
Две несущие стены. При этом посредником между элементами стропильной системы и стенами может стать двойной мауэрлат, верхний брус или бревно деревянной конструкции, армированный бетонный пояс, который должен быть устроен в процессе возведения стен.

Одна несущая стена и противоположные опоры. Такой способ используется при строительстве пристроек и навесов. Опора верхней пятки стропильной ноги приходится на стальной кронштейн, который прикручен к несущей стене, или на гнездо, выбранное в несущей стене. Внизу стропилина опирается на обвязку опорных столбов.

Два ряда опор. Опорой для верхней и нижней пятки стропильные ноги является обвязка опорных столбов. В этом случае можно использовать опоры в качестве элементов для крепления обшивки и формирования каркаса.

Односкатные крыши рекомендуется использовать над постройками, длина которых не превышает нескольких метров. Однако при усилении стропильной системы опорами, подкосами и прогонами можно перекрывать и более серьезные пролеты.
В частном строительстве чаще всего встречаются небольшие постройки, поэтому стоит поближе познакомиться с устройством стропильной системы односкатной крыши. Если разобраться в этом вопросе, то можно сделать всю работу своими руками, внося необходимые дополнения и изменения.
Составляя схему стропил односкатной крыши, стоит учитывать направление ветра и располагать скат так, чтобы сильным порывом крышу не сорвало.
Примерные параметры элементов односкатной крыши

Изготовить наслонные стропилины можно из пиломатериала 2 сорта. Чаще всего это круглые отесанные бревна, пластины, представляющие собой отесанное в двух сторон бревно, брус или доски, сшитые парой.
Сечение стропилин определяется по нагрузке на крышу от ветра, снега и кровли. Для определения параметров элементов односкатной крыши можно воспользоваться компьютерной программой.

Но в большинстве случаев эти значения постоянны:
Стропильный каркас, перекрывающий пролет более 4,5 метров, должен возводиться из бревна и пластин диаметром 18-20 см и бруса сечение 10*15 см или 15*15 см.

Для пролетов меньшего размера можно строить каркас из бревен и пластин диаметром 12-18 см и брус сечением 10*10 см.

И в том, и в другом случае допускается замена бруса на сдвоенные доски, итоговый размер которых аналогичен требуемому сечению балки.

Очень важно понимать, что сооружать стропильные системы для односкатных крыш не следует из составляющих меньшего размера. Даже для незначительных построек указанные параметры — это самая нижняя граница.

Для изготовления мауэрлата рекомендуется использовать брус сечением 18-20 см. Для подкосов на крыши большой длины допускается брать брус сечением 8*8 см, бревна диаметром 10 см или сдвоенные доски, итоговый размер которых составляет 2,5*15 см.
Прогоны большепролетных односкатных крыш устраиваются параллельно скатам. В этом случае они используются в качестве дополнительной опоры и повышают прочностные характеристики конструкции. Для крепления прогонов выполняют монтаж опор и лежня, опираясь на технологию строительства двухскатной крыши. При этом происходит не формирование конька, а обеспечивается опора плоскости длинного ската. Для изготовления прогонов используется брус сечением 18*18 см или бревно диаметром 20-26 см. Стойки под прогоны можно сделать из бруса сечением 12 см или бревна диаметром 13-20 см. При этом можно использовать разные способы крепления стропил односкатной крыши. Достаточно часто выполняется установка стропил на балки перекрытия, что облегчает монтаж.
Расстояние между стропилами односкатной крыши
Стропила устанавливаются на определенном расстоянии друг от друга, которое зависит от размеров коробки, над которой возводится крыша. Скат, который будет служить опорой стропилинам, нужно разделить на отрезки так, чтобы элементы системы располагались на одинаковом расстоянии друг от друга. При этом следует учитывать размеры используемых материалов и их вид:
Если для изготовления стропилин использовался брус или пластины, то расстояние между ними должно составлять 1,5-2 метра.

При использовании сдвоенных досок стропила располагают с шагом 1-1,75 метра.

Если стропила изготовлены из одинарной доски, то расстояние уменьшается до 0,6-1,2 метра.

Если предполагается строить утепленную крышу, то на расстояние между стропильными ногами может повлиять размер утеплителя. Теплоизоляционный материал должен очень плотно сидеть между элементами стропильной системы. В этом случае исключается образование мостиков холода, что приводит к сокращению теплопотерь. Читайте также: «Как поставить стропила односкатной крыши – правила расчета, установки и крепления».
Определяя шаг между стропилами, следует обратить внимание на еще один момент: увеличение установленного шага ведет к дополнительным затратам на обрешетку. В этом случае допускается использовать сплошной вариант или с небольшим шагом. Поэтому еще на этапе проектирования следует определить, что выгоднее: частая обрешетка или большее количество стропильных ног. Читайте также: «Как поставить стропила правильно – устройство узлов и конструкций».

Как и на всех крышах скатного типа, крепление стропил односкатной крыши выполняется посредством анкерных болтов, заложенных в стену при их возведении, или костылей, которые вбивают в деревянную стену. Кроме того каждая вторая стропилина фиксируется скруткой из отожженной проволоки. Крепление стропилины к стене выполняется в точке, расположенной ниже мауэрлата на 0,2-0,3 метра. Проволоку крепят в зависимости от материала, используемого для возведения стен. В кирпичные стены скрутка закладывается в процессе кладки, к деревянным стенам проволоку крепят с помощью скоб.
Чтобы лучше понять устройство стропил односкатной крыши, стоит подробнее рассмотреть варианты монтажа таких конструкций.
Крепление стропил для односкатной крыши гаража
Очень часто гаражи возводятся из пенобетонных блоков, поэтому следует узнать, как устроена стропильная система в этом случае. Если в верхней части стен не залит армированный бетонный пояс, то в обязательном порядке следует уложить мауэрлат. Односкатная кровельная система предполагает использование бруса, уложенного на передней и задней стенах гаража, которые имеют разную высоту.

Решая задачу, как правильно установить стропила на односкатной крыше, нужно придерживаться следующего порядка:
Брус сечением 10*15 см укладывают заподлицо с внутренней поверхностью стен. В результате образуется мауэрлат крыши с одним скатом. Чтобы защитить деревянные элементы от воздействия пенобетона, следует выполнять укладку на гидроизоляционный материал. Для крепления мауэрлата рекомендуется использовать кровельные уголки размером 9*9 см, устанавливая крепление на расстоянии 0,8 метра. Дополнительно их можно укрепить литой перемычкой. К стене уголок крепится дюбелями диаметром 14 мм.

Делают шаблон стропильных ног, используя доску 5*20 см. Длина стропил односкатной крыши определяется следующим образом: заготовку устанавливают на мауэрлат, оставляя запас вверху и внизу до полуметра. Этот запас должен немного превышать стандартную ширину карнизного свеса, 0,4-0,5 метра. После установки всех стропилин лишние участки обрезают.

Отмечают на стропилинах места врезки, помня о том, что врезка не должна быть очень глубокой. Чаще всего этот параметр составляет третью часть ширины доски.

Выполняют разметку стен, следя за тем, чтобы расстояние между стропилами и стеной было не меньше 5 см.

Используя шаблон, делают стропила на всю крышу, устанавливают и закрепляют их с помощью скоб или уголков.

Определяют ширину свеса и делают шаблон кобылок. Для этого можно использовать обрезки досок. Готовый шаблон используют для изготовления всех карнизных элементов. При их установке обязательно подкладывают гидроизоляционный материал, что исключить контакт дерева с бетонной стеной.

Выравнивают размер стропил для односкатной крыши и по всему периметру прибивают ветровую доску, используя для этого материал размером 2,5*10 см.

Стропильная система для односкатной крыши над гаражом из пенобетонных блоков считается готовой. Далее на стропила набивают обрешетку, определяя шаг в зависимости от кровельного материала.

В рассматриваемом варианте карнизные свесы формировались посредством кобылок. Можно воспользоваться другим вариантом, который подразумевает вынос мауэрлата за периметр постройки. Вынос определяется шириной карнизного свеса. Длина стропил в этом случае также увеличивается на ширину свеса. Между двумя крайними стропилинами необходимо сделать выноса. Все остальные действия выполняются по стандартному плану.
Монтаж односкатной стропильной системы над пристройкой

Очень часто возникает необходимость сделать пристройку к основному зданию. Для соответствия дополнительного строения общему экстерьеру рекомендуется делать односкатную крышу. Кроме того, такая конструкция не будет задерживать осадки.
Стропильная система каркасного дома в этом случае должна иметь наклон около 20 градусов. Опорой для стропильных ног станут несущая стена дома и противоположная стена пристройки. Если пристройка имеет длину более 4,5 метров, то необходимо установить подкосы, которые обеспечат жесткость стропильной системе. Подкосы рекомендуется устанавливать под углом не более 45 градусов.

Для изготовления стропильных ног используют доски 5*20 см, которые устанавливаются с шагом 0,7 метра. Подкосы можно сделать из досок размером 5*15 см, а для обрешетки лучше выбрать доски 2,5*10 см.
Сооружение стропильной системы с одним скатом выглядит следующим образом:
На кирпичную стену пристройки укладывают гидроизоляционный материал, а поверх него вровень с внутренней плоскостью стены устанавливают брус сечением 10*15 см. Фиксацию бруса выполняют болтами, установленными с промежутком 8-10 см.

В несущей стене дома делают пазы глубиной 12 см и шириной немного больше толщины стропилины. Расстояние между пазами должно составлять около 0,7 метра. Еще одним ответом на вопрос, как закрепить стропила на односкатной крыше, может стать использование П-образных металлических кронштейнов, зафиксированных на стене.

Из доски размером 5*20 см делают шаблон стропилин.

По шаблоны изготовляют все стропилины и устанавливают их согласно сделанным пазам или кронштейнам. Верхняя часть крепится металлическими уголками, прикрученными с одной стороны к стене, а другой к стропилине. Внизу фиксацию выполняют скобами или уголками.

Используя обрезок доски, делают шаблон подкоса. При этом следует помнить, что угол наклона не должен превышать 45 градусов, а упор внизу нужно расположить ниже высоты противоположной стены на 0,2-0,3 метра.

Чтобы определить расположение пазов под подкосы, нужно визуально провести вертикальную линию от верхнего паза и отступить на 5 см в какую-либо сторону. Пазы также должны располагаться на расстоянии 0,7 метра друг от друга.

Чтобы установить подкос в паз, нужно сделать спил нижнего угла подкоса. При этом величина спила должна составлять 0,1 м.

Для определения линии верхнего запила подкос устанавливают в паз, а верх прикладывают к стропилине. Место их пересечения определяет верхний спил.

По этому шаблону нужно изготовить остальные подкосы и установить их, используя металлические зубчатые пластины.

Карнизы формируются с помощью кобылок, установленных на наклонных стенках пристройки. Под кобылки обязательно нужно укладывать гидроизоляцию.

Далее обшивают стропильную систему ветровой доской по всему периметру и наколачивают обрешетку.

По приведенной схеме можно выполнять монтаж односкатной стропильной системы над верандами и хозяйственными блоками.
Как закрепить односкатную стропильную систему над сараем
Незначительные хозяйственные постройки и летние кухни не нуждаются в мощной кровле, поэтому для них лучше использовать односкатную крышу. Для примера можно рассмотреть схему стропильной системы односкатной крыши над сараем, предназначенным для хранения садового инвентаря. Эта постройка выполнена по принципу возведения каркаса для теплиц, в котором вертикальные стойки соединены обвязкой по периметру. Передняя стенка имеет высоту немного больше, чем задняя стена, поэтому стойки соединяются отдельными поперечинами.

Алгоритм устройства стропильной системы для односкатной крыши над сараем предполагает выполнение следующих действий:
Делают шаблон стропильной ноги. Для этого прикладывают доску к торцу и отмечают места запилов вверху и внизу.

По шаблоны изготовляют остальные стропилины. Делают разметку на стенках сарая и фиксируют стропильные ноги. При строительстве легких построек достаточно использовать гвозди или саморезы.

Ветровую доску прибивают после монтажа обшивки по периметру постройки.

Укладывая стропила на плоскую крышу, рекомендуется выполнить гидроизоляцию такой системы, так как конструкция не имеет крутого ската. Это защитит не только предметы внутри постройки, но все деревянные элементы.
Приведенные примеры могут использоваться в качестве основы для индивидуальных конструкций, поэтому устройство односкатной стропильной системы необходимо знать подробно.


kryshadoma.com
Стропильная система односкатной кровли
Среди владельцев загородных участков и дачников пользуются популярностью традиционные крыши с двумя скатами. К односкатным кровлям относятся с особой осторожностью при возведении жилых домов. Однако, для сооружения хозяйственных построек такая конструкция подходит идеально. Чтобы стропильная система односкатной крыши была прочной и долговечной, потребуется создать чертеж, разметить участок, на котором будет сооружена конструкция, а также заготовить необходимые материалы.
Особенности односкатных кровель
Односкатная крыша является половиной двускатной конструкции. Ее стропильная система обладает множеством преимуществ:
Небольшая масса. Благодаря такому свойству односкатные крыши могут возводиться на любой постройке без необходимости усиления фундамента. Также их легко ремонтировать.
Доступность материалов. Система стропил возводится из дерева, которое достаточно просто достать. Также древесина отличается небольшой ценой.
Легкость установки. Стоимость оплаты работы монтажников невысока, что позволяет минимизировать затраты. Также можно соорудить стропильную систему односкатной крыши своими руками.
Кроме преимуществ, такая кровля имеет и ряд недостатков:
Невысокая энергоэффективность. При возведении односкатной кровли создается небольшая воздушная прослойка, которой не хватает для сохранения тепла, исходящего от помещения снизу. Изготавливается крыша из материалов, обладающих высокой теплопроводностью. По этой причине во время летнего зноя крыша достаточно быстро прогревается, а в зимнее время сильно охлаждается. Чтобы избежать потери тепла, необходимо провести комплекс мер по утеплению чердачного пространства.
Невозможность создать чердак. Для многих владельцев частных домов создание чердака становится выгодным, но недоступным решением. Однако, на такую плоскость можно поместить солнечные панели.
Из-за небольшого уклона ската на крыше собирается много снега зимой. Особенно актуальной такая проблема является при возведении хозпостроек, которые пристроены к жилому дому. Снег в этом случае попадает с более крутых склонов пологие крыши. При правильном проведении расчетов крыша сможет выдержать серьезные нагрузки.
Собирая односкатную кровлю, эти ограничения стоит учитывать в первую очередь. Они будут существенно влиять на прочность и долговечность конструкции.
Конструкция стропильной системы
Стропильная система односкатной крыши имеет очень простую конструкцию. Она состоит из стоек, прогонов, стропильных и подстропильных ног. Все эти элементы можно увидеть на схеме ниже.
Некоторые элементы стоит рассмотреть подробнее:
Мауэрлат. Представляет собой основание, на которое укладывают фермы. Его кладут на стены. Обычно в качестве материала выбирается брус 150х150 мм. Мауэрлат принимает на себя вес крыши.
Подкос. Служит дополнительной опорой для стропильной ноги. Его монтируют под углом от стойки и крепят к прогону. Также подкосы называют подстропильными ногами. Они предотвращают прогиб стропил.
Стропильные ноги. Расстояние между ними варьируется в пределах от 60 до 120 см. За счет их установки на стены образуется геометрия скатов крыши.
Лежень. Его функция идентична функциям мауэрлата, однако, крепят эту деталь на внутренние несущие стены сооружения.
Стойка. Является вертикальной опорой, которая опирается одной стороной на несущую перегородку.
Схватка. Ее располагают горизонтально. С помощью схватки стягиваются стойки, что предотвращает их распирание.
Кобылки. Их следует применять, если длины стропил недостает для создания свеса. Такие доски обладают меньшим сечением. Конец кобылки должен располагаться на расстоянии от стены постройки минимум на 40 см.
Каждый из этих элементов является важной частью стропильной системы. При выборе материалов следует учитывать возможную нагрузку на систему стропил.
Расчет стропильных ног осуществляется с учетом различных нагрузок, воздействующих на крышу. Нагрузка на каркас может быть нескольких видов:
Статические. К таким нагрузкам относится давление покрытия кровли и обрешетки, а также дополнительных элементов конструкции.
Динамические. В их число входят ветровые и снеговые нагрузки. Для каждого региона существует свой перечень показателей.
Особые. Такие нагрузки рассчитываются для регионов, в которых возможны землетрясения, штормы и торнадо.
Только при учете всех возможных нагрузок крыша будет прочной и долговечной. Если постройка будет иметь большие размеры, за помощью с расчетами следует обратиться к профессиональным строителям.
Виды стропильных систем
Существует несколько видов стропильных систем, на выбор которых влияет планировка сооружения. Среди них стоит выделить:
Наслонная. Ее особенностью является монтаж стропил только на постройках, имеющих внутренние несущие опоры. Систему стоит устанавливать на дома или постройки из бетонных блоков и кирпича. В наслонной стропильной системе монтируют такие дополнительные элементы, как прогоны, подкосы, схватки. При увеличении веса крыши увеличивается и количество дополнительных элементов.
Скользящая. Ее устанавливают на строения из бревен и бруса. Это обусловлено свойством таких домов давать усадку. Если стропильная система будет жесткой, она может существенно деформироваться. При установке скользящих стропил предусматривается крепление, похожее на ползунок. За счет этого во время оседания сруба крыша просто подстраивается под форму строения.
Висячая. Такие системы стропил опираются только на внешние стены. Обычно они собираются из ферм – готовых конструкций, включающих стойки, затяжки и стропила односкатной крыши. Устанавливают висячие системы на стены одинаковой высоты. Фермы имеют вид прямоугольных треугольников, обращенных большей стороной наверх. Такие системы монтируют на постройки, расстояние между стенами которых не более 4,5 м.
Каждая из описанных систем имеет определенные преимущества и особенности установки.
Варианты конструкции
Чтобы определиться с необходимыми элементами стропильной системы, следует произвести замеры постройки. Необходимо узнать ее ширину и длину. Существует определенная зависимость типов стропильной системы и расстояния между несущими стенами:
До 4,5 м. При таком расстоянии между опорами можно устанавливать самую простую конструкцию. Для ее сооружения понадобится мауэрлат, а также стропильные ноги. При этом установка стропильной системы выполняется достаточно просто. Обычно ее монтаж необходим для небольших построек – гаражей и сараев.
От 4,5 до 6 м. При таком расстоянии между опорами стропильные ноги будут провисать. Чтобы этого не допустить, их укрепляют подкосами, опирающимися на балку перекрытия.
До 12 м. При достижении длины кровли 12 метров можно установить 1 стойку, которая будет поддерживать подкосы. Между стропильными ногами должно быть расстояние не меньше 1,2 м.
До 16 м. Если между стенами постройки более 16 метров, необходимо установить минимум 2 стойки, которые скрепляются между собой при помощи схватки. Обычно такие стропильные системы используют для оборудования крыш больших сооружений, таких как загоны для скота или склады.
Необходимо понимать, что при увеличении масштабов сооружения следует усложнять и стропильную систему. Также следует уменьшать расстояние, на котором будут находиться стропила односкатной крыши друг от друга.
Сборка стропильной системы
Как делать стропильную систему? Односкатная крыша обладает формой треугольника. Некоторые из ее сторон неизвестны, однако, их легко рассчитать по формуле прямоугольного треугольника. Гипотенуза (самая длинная сторона) в квадрате равна произведениям квадратов катетов (остальных сторон).
Как только расчеты будут закончены, следует начертить схему, в которой будут указаны размеры крыши. Также на ней будет отражено расстояние между стропильными ногами.
Количество этапов работ зависит от сложности стропильной системы и размеров постройки. Чтобы разобраться в основах ее сооружения, следует познакомиться с особенностью возведения крыши для сарая шириной 4,5 м.
Этапы постройки:
Как только фронтонные стены будут установлены, необходимо уложить гидроизоляцию на те перекрытия, на которые будет установлен мауэрлат. Для этой цели используется рубероид.
После этого на стене сооружается армированный пояс. Сначала стоит соорудить деревянную опалубку, затем поместить в нее арматурные прутья. После этого следует залить ее подготовленным бетоном. При этом следует позаботиться об отверстиях для мауэрлата. Перед закреплением опорного бруса его следует обработать антисептиком и антипиреном.
После этого подготавливают стропильные ноги. Доски необходимо распилить таким образом, чтобы сформировать свес крыши длиной 50 см. Одно стропило следует поднять наверх. Также при этом важно отметить место для врезки мауэрлата. Все остальные ноги необходимо изготовить в точности как этот образец.
Теперь необходимо провести монтаж тыльного и переднего стропил. Между ними следует натянуть леску, которая позволит выровнять остальные стропильные ноги. Лучше, если шаг между ними будет равняться 50-80 см.
Затем следует обустройство обрешетки. Сплошной тип больше подойдет для случаев, когда выбрана мягкая кровля. Вместо досок, можно использовать листовой материал. Решетчатую обрешетку необходимо выполнять из необрезанных досок. Которые крепятся перпендикулярно стропильными ногам. Такая система обрешетки устанавливается при монтаже металлочерепицы или шифера.
Как видно, постройка простой односкатной крыши не занимает много времени, а также не требует больших расходов. Кроме того, этапы сооружения отличаются простотой. Работу можно выполнить самостоятельно. Крепеж для стропильной системы выбирается в зависимости от используемых материалов.
Выводы
При выборе односкатной стропильной системы стоит познакомиться с ее преимуществами и недостатками. Такие конструкции обладают определенным набором свойств. К примеру, односкатные кровли больше пропускают тепло, что снижает теплоизоляционные свойства кровли. Также следует учитывать угол склона, который влияет на самоочищаемость крыши. Поскольку стропильная система опирается на балки перекрытия, последние следует выбирать очень тщательно.
При создании стропильной системы необходимо сделать точный чертеж, в котором указываются все элементы конструкции и размеры. Существует несколько типов систем, подходящих для построек разной ширины. Также различают виды стропильных систем, предназначенные для установки на деревянные или кирпичные дома.

Что еще почитать по теме?
Автор статьи:
Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.
Понравилась статья? Поделись с друзьями в социальных сетях:
Facebook
Twitter
Вконтакте
Одноклассники
Google+
proroofer.ru
Стропильная система односкатной крыши: особенности конструкции и монтажа
В России, где сильна привязанность к традиционному терему с треугольной кровлей, односкатную крышу считают непредставительной и малопригодной для жилого дома. Но для строительства надворных и хозяйственных построек нет варианта проще и экономичнее. Поэтому, если вы задумали возведение гаража, бани, сарая, навеса, обязательно изучите строение стропильной системы односкатной крыши, чтобы смонтировать ее своими руками, без привлечения наемных работников.
Содержание статьи
Особенности конструкции
Стропильная система крыши односкатного типа представляет собой упрощённую половинку двухскатной. Ее преимущества:
Малый вес. Низкий вес конструкции позволяет возводить с ноля или реконструировать кровлю, не внося изменений в фундамент, не усиливая его. Это большой плюс, так как затраты на устройство фундамента даже своими руками составляют около трети стоимости всей постройки целиком.
Доступность материалов. Так как состоит стропильная система в основном из древесины, недорогого материала, который заготавливают и реализуют повсеместно в средней полосе России, поэтому расстояние от магазина до места строительства минимально. Цена строительства приемлема для любого бюджета.
Простота монтажа. Обычно оплата труда профессиональных кровельных мастеров составляет 50% затрат на сооружение крыши. Поэтому такая конструкция с элементарной стропильной системой дает возможность минимизировать затраты, отказавшись от найма сторонних работников, и выполнить крепление стропил односкатной крыши своими руками.
Не смотря на очевидные плюсы, нельзя не упомянуть о недостатках этого вида кровли:
Низкий уровень энергоэффективности. Из-за того, что воздушная прослойка односкатной крыши, которая служит естественным термоизолирующим слоем, меньше, чем это же расстояние у двухскатной, ее не хватает, чтобы предотвратить уход тепла. Кровлю изготавливают из материалов с высокой теплопроводностью, поэтому летом она сильно нагревается, зимой охлаждается, передавая тепло или холод в подкровельные помещения. Для ликвидации этого недостатка своими руками приходится организовывать более основательное утепление и вентиляцию помещений.
Отсутствие возможности оборудовать чердак. Для некоторых домовладельцев, чердак необходим, но под односкатной крышей его оборудовать проблематично. Зато на поверхности ската с небольшим уклоном удобно размещать солнечные батареи, емкости для нагрева воды и даже небольшую площадку для отдыха и принятия солнечных ванн.
Образование сугробов и снежных наносов. Эта проблема актуальна для хозяйственных построек, смежных с основным жилым зданием. Снег соскальзывает с более крутых скатов крыши дома и задерживается на более пологих гаражных. Однако, если провести расчеты правильно, выбрать подходящий материал, этот недостаток не будет волновать хозяев.
Конструкция стропильной системы
Стропильная система односкатной крыши не представляет из себя ничего сложного, особенно для тех, кому знакомо устройство двухскатной. Она состоит из тех же основных опорных элементов, которые демонстрирует схема:
Мауэрлат. Прочное, массивное основание, изготовленное из бруса сечением 150х150 мм. Мауэрлат крепят на верхнюю часть стен, чтобы он брал на себя вес кровли и перенаправлял его на фундамент. Его не устанавливают лишь в домах из бревна и бруса, в которых задачи мауэрлата выполняет верхние венцы сруба. В сооружениях из кирпича ил газосиликата по верхнему краю стены налаживается опалубка и заливается бетонная стяжка.
Стропильные ноги. Стропила представляют собой ровные, прочные бруски из дерева сечением 50х150 мм или 100х150 мм. Они опираются на стены, образуя геометрию скатов. Шаг между двумя стропильными ногами выбирают в промежутке между 60-120 см. Нужно учитывать, что как слишком редкий, так и слишком частый шаг нежелателен: если стропил необоснованно много, конструкция получится слишком тяжелой, если мало – не выдержит веса кровельного материала.Расстояние между стропилами определяют инженерный расчет.
Подкос. Также называемый подстропильная нога элемент дополнительной опоры. Он под углом отходит стойки, подпирая серединную часть стропила, предотвращая его прогиб. Подкосы также изготавливают из дерева, досок сечением 50х150 мм.
Стойка. Вертикальная опора, которая одной стороной стоит на несущей перегородке, а другой подпирает стропильную ногу, перенося ее вес на фундамент здания. Шаг между стойками должен быть 1,2-1,5 м, большее расстояние не обеспечивает должной поддержки.
Лежень. Изготавливают из того же материала, что и мауэрлат, выполняет он такие же функции стой лишь разницей, что устанавливается на внутренние опорные стены.
Схватка. Горизонтально расположенная доска, стягивающая две стойки, предотвращающая их распирание.
Кобылки. Используют, если длины стропильных ног недостаточно для сооружения свеса крыши. Это доски меньшего сечения, с помощью которых удлиняют стропила. Расстояние от стенды до конца кобылки должно быть не менее 40 см.
Виды стропильных систем
В зависимости от планировки сооружения, для монтажа односкатной кровли применяют различные виды стропильной системы, максимально соответствующие заданным условиям:
Наслонная. Особенность заключается в том, что наслонные стропила монтируют только в сооружениях с внутренними несущими опорами. Она актуальна для построек их кирпича или блоков, но если брусовой или бревенчатый дом выполнен в переруб с несущей стеной внутри, то подойдет и для него. Наслонная схема включает в себя дополнительные опорные элементы: стойки, прогоны, схватки, лежни, подкосы. Чем больше площадь и вес односкатной крыши, тем больше вспомогательных частей. Таким образом можно перекрыть сооружение, расстояние между стенами в котором больше 12 м, если внутри него две несущих опоры.
Скользящая. Применяют скользящие стропила в строительстве бревенчатых и брусовых срубов. Опытные строители утверждают, что деревянные постройки дают усадку в течении первых 5-6 лет после сборки, в первый год эксплуатации дои теряет до 15% высоты. Поэтому, если оснастить их кровлей с жестким креплением, крышу перекосит, со временем ее придется переделывать. Однако, скользящие стропила внизу имеют крепления по типу ползунка, поэтому при оседании сруба, крыша не деформируется, а подстраивается.
Висячая. Эта стропильная система не предполагает опоры на внутренние перегородки, используются лишь внешние стены. Чаще всего для такой конструкции сооружают каркас постройки с одинаковыми во высоте стенами. Для того, чтобы задать уклон ската используют стойку из дерева. Стропильные фермы — устройство, состоящее из стойки, затяжки, стропил и, если необходимо подкосов,которое собирают на земле. Они по виду представляют прямоугольный треугольник, в котором гипотенузой являются стропила, малым катетом – стойка, большим – затяжка. Чтобы установить фермы, на балки перекрытия сооружают временный настил из досок, способный выдержать вес рабочего и фермы. Подходит, если расстояние между стенами не превышает 4,5 м.
Варианты конструкции
Чтобы понять, какие элементы должна иметь стропильная система вашей односкатной крыши, какой должен быть шаг между ними, нужно произвести замеры длины и ширины постройки, определить расстояние между несущими стенами. Если дина сооружения:
4, 5 метров и меньше. Если расстояние между перегородками маленькое, можно выбрать самый простой вариант, состоящий из прочно закрепленного мауэрлата и стропильных ног. Установка не вызывает значительных затруднений, может быть произведена своими руками. Этот способ используют для хозяйственных построек малой площади: гаражей, сараев, уличных туалетов.
4,5-6 м. Если расстояние превышает рекомендованные значения, шестиметровые стропила, не имеющие опоры на внутреннюю перегородку, будут провисать под собственным весом. Поэтому стропильную систему необходимо усилить подкосами, опирающимися на лежень, установленный на балку перекрытия.
До 12 м. Если длина кровли превышает 12 метров, монтируют хотя бы одну стойку, на которую опираются подкосы. Шаг между стропилами и стойками не должен превышать 1,2-1,5 м.
До 16 м. Для сооружений, расстояние между стенами в которых превышает 16 м, требуется установка как минимум двух стоек, скрепленных схваткой, разнонаправленных подкосов. Такую стропильную систему используют крайне редко, она подходит для обустройства больших сараев для содержания домашнего скота или складов.
Нужно понимать, что, чем масштабнее постройка, тем более сложной стропильной системы она требует, тем меньше шаг между стропилами. Так как стандартная длина пиломатериалов составляет 6 метров, то сооружения, ширина которых превышает 4,5 требуют изготовления составных стропильных ног, состоящих из одной или двух досок, соединенных внахлест 50 см.
Составление проекта
Так односкатная кровля имеет форму треугольника, некоторые длины сторон которого нам известны, рассчитать остальные можно, используя тригонометрические формулы, известные всем со школы. Предположим, что гипотенуза – стропильная нога, обозначим ее Lc. Тогда отрезок Lbc – катет, высота стены от балок перекрытия до конька. Значит, Lcd – ширина дома, А – угол наклона ската (избранный или вычисляемый). Теперь все зависит от того, какие стороны нам известны:
Если заданы ширина дома и высота стена от перекрытий до конька, то подсчитаем с помощью калькулятора угол наклона: tgA=Lbc/Lcd;
Если известны угол ската и ширина сооружения, то вычислим высоту поднятия стены: Lbc=tgA*Lcd;
Когда определены ширина постройки и угол наклона скатов, можно рассчитать длину стропильной ноги: Lc=Lcd/cosA.
После того, как расчеты выполнены, чертится схема, на которую наносят полученные размеры. На упрощенном чертеже отражают также шаг между стропильными ногами.
Сборка стропильной системы
Так как последовательность работ зависит от вида стропильной системы, разберем, как своими руками построить односкатную кровлю для гаража шириной 4,5 м. Так как размеры постройки позволяют, можно обойтись сооружением самого простого типа стропильной системы односкатной крыши:
После того, как возвели фронтонные стены, имеющие окончание в виде прямоугольного треугольника, перегородки, на которые будет опираться склон гидроизолиуют перед установкой мауэрлата. Для этого используют рубероид, сложенный в два-три раза или специальную пленку.
На стене оборудуется армированный пояс: налаживают опалубку, устанавливают арматуру, заливают вязким бетоном. Заранее изготавливают отверстия для крепления мауэрлата. Перед тем как закрепить опорный брус, его обрабатывают огнебиозащитным составом. Крепят мауэрлат анкерными болтами.
Затем подготавливают стропила. Купленные доски своими руками распиливают с учетом того, что стропильная нога должна формировать свес крыши 40-50 см с двух сторон. Одно стропило поднимают наверх и размечают место врезки под мауэрлат. Остальные ноги изготавливают по этому образцу.
Устанавливают своими руками тыльное и переднее стропило, между ними натягивают леску, по которой устанавливают и выравнивают остальные стропильные ноги. Оптимально, если шаг между ними составит 50-80 см.
Далее следует устройство обрешетки, сплошную или решетчатую. Сплошная подходит для мягких видов кровли и изготавливается из листовой фанеры. Решетчатая состоит из необрезных досок, закрепляемых перпендикулярно стропилам, используют для настила металлочерепицы и профилированных листов металла. Шаг между элементами обрешетки зависит от веса кровельного материала.
Видео-инструкция
krovlyakrishi.ru
