Установка светодиодных лент своими руками

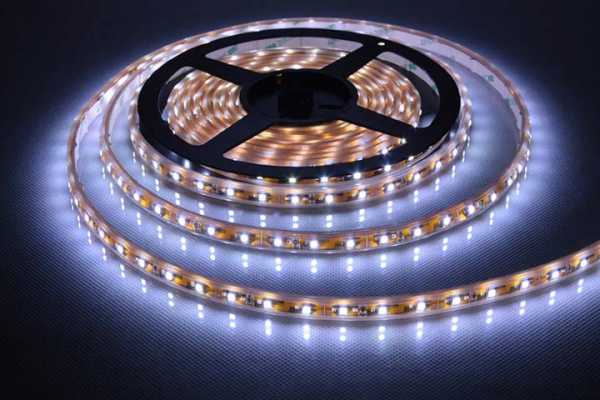

Светодиодные ленты также известные под названием дюралайт позволяют воплощать в реальность самые разнообразные дизайнерские задумки в плане освещения помещений. Лента изготавливается на основе гибкой печатной платы, оснащенной светодиодами и резисторами. Чаще всего в продаже встречаются ленты шириной порядка 1 см и толщиной около 3 мм. Для розничной торговли светодиодные ленты нарезаются на куски длиной в 5 м и наматываются на компактные катушки. Монтаж светодиодных лент безо всяких проблем выполняется своими руками.

Установка светодиодных лент своими руками

Содержание пошаговой инструкции:

Основы монтажа светодиодных лент

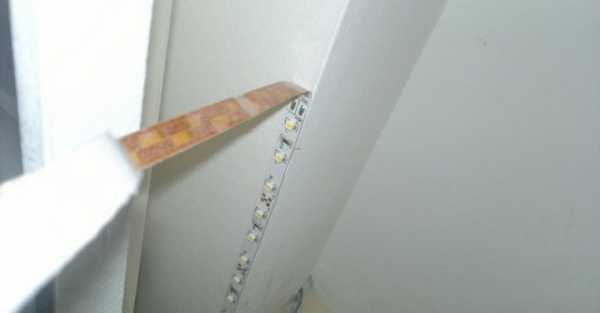

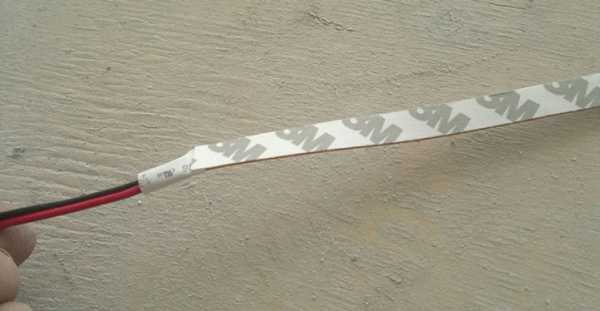

На обратной стороне дюралайта присутствует слой специального клеящего вещества, поэтому фиксация ленты выполняется очень легко и в кратчайшие сроки. Но торопиться с приклеиванием ленты не стоит. Помните: дюралайт можно клеить всего лишь один раз.

Установка светодиодной ленты

Подготовьте поверхность потолка либо стены (в зависимости от того, куда именно вы планируете клеить ленту) к отделке. Основа должна быть исключительно сухой и предварительно обезжиренной. Для обезжиривания используйте растворитель. После обезжиривания поверхность необходимо обработать шпаклевкой, зачистить и покрыть грунтовкой.

Светодиодные ленты плохо переносят разнообразные механические нагрузки, поэтому очень важно, чтобы основание было ровным и полностью гладким, без углублений и выступов.

В процессе наклеивания дюралайт нельзя сгибать более чем на 2 см, иначе он повредится. При необходимости нарезки ленты делайте это по заводским меткам.

Куски ленты можно соединить с помощью обыкновенного паяльника. Важно, чтобы паяльник был нагрет не более чем до 260 градусов. Максимально допустимый интервал пайки – 1 секунда.

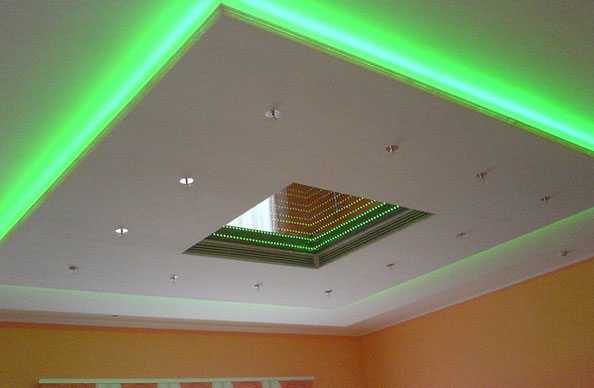

Чаще всего светодиодные ленты используют в комплексе с натяжными потолками из поливинилхлорида

, однако, при желании подобным освещением можно оборудовать и обыкновенный гипсокартонный потолок. Также такие ленты нередко крепятся на стены для реализации различных оригинальных дизайнерских задумок.

Преимущества и недостатки светодиодных лент

У светодиодных лент, равно как и у любых существующих электроосветительных приборов, есть ряд сильных качеств и определенные недостатки.

Преимущества

Популярные серии светодиодных лент

Среди главных преимуществ светодиодной ленты можно выделить следующие:

  • легкость монтажа. Как отмечалось, на обратной стороне типичной светодиодной ленты присутствует клейкий слой, поэтому никаких проблем с фиксацией гибкой платы не возникнет;
  • низкое энергопотребление. При прочих равных условиях современные ленты потребляют наименьшее количество энергии по сравнению с прочими бытовыми электроосветительными приборами;
  • отличный эксплуатационный ресурс. Качественные светодиоды служат на порядок дольше других существующих осветительных установок. При условии правильного монтажа и соблюдения требований эксплуатации ленты не перегорают практически никогда;
  • безопасность. В отличие от большинства других существующих осветительных приборов, светодиодные ленты можно смело комбинировать с натяжными поливинилхлоридными потолками – материал не будет перегреваться и портиться;
  • богатая цветовая гамма. С помощью светодиодной ленты можно воплощать в реальность самые разнообразные дизайнерские задумки;
  • удобство и простота обработки. Ленту можно резать на части. Отдельные части ленты можно соединять с помощью паяльника и специальных приспособлений. Это позволяет организовать именно такое освещение, каким его хочет видеть владелец.

Недостатки

Ленты освещения

Не обошлось и без недостатков. У светодиодных лент он всего один. Для достижения светового потока такой же интенсивности на покупку светодиодных лент придется потратить больше денег по сравнению с другими распространенным

и осветительными приборами.

Именно поэтому дюралайты обычно используются исключительно в качестве дополнительного и декоративного освещения, а основное освещение обустраивается с применением более традиционных и бюджетных источников.

Рекомендации до монтажа и использования

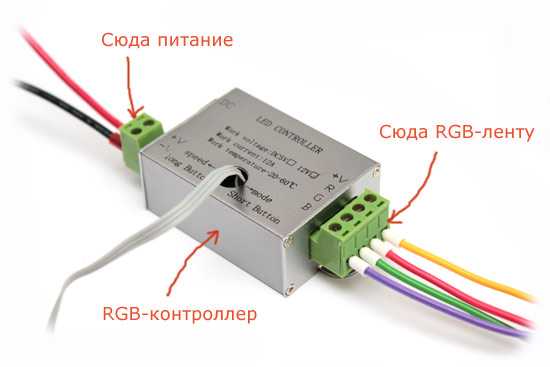

Схема подключения RGB-контроллера

Чтобы выполнить монтаж светодиодных лент безо всяких проблем и обеспечить максимально продолжительный срок службы освещения, придерживайтесь нескольких простых рекомендаций, а именно:

  • не допускайте никаких механических нагрузок на изделие. Давление, чрезмерные сгибы – все это приведет к быстрой порче ленты;
  • используйте только те коннекторы и соединительные разъемы, которые предназначены конкретно для вашей ленты. Для разных видов дюралайтов упомянутые приспособления различаются, помните об этом;
  • при необходимости соединения нескольких кусков ленты выполняйте их сопряжения таким образом, чтобы не повреждались питающие светодиоды и токопроводящие дорожки;
  • в условиях недостаточной вентиляции крепите ленты к предварительно зафиксированным алюминиевым профилям. Этот материал будет отводить лишнее тепло. Избыток тепла негативным образом отражается на ресурсе светодиодов;
  • при покупке ленты обязательно обращайте внимание на ее маркировку IP. К примеру, дюралайт с маркировкой IP65 будет прекрасно себя чувствовать даже в воде. Подбирайте изделия конкретно под ваши условия;
  • предусмотрите возможность будущего обслуживания и ремонта лент. Подумайте, сможете ли вы в будущем, к примеру, добраться к светильникам с паяльником. Блоки питания и сами дюралайты требуют периодического обслуживания, поэтому монтаж дюралайта под натяжной либо подвесной потолочной конструкцией в будущем может создать определенные неудобства, связанные с необходимостью частичного разбора потолка.

Практика показывает, что ленты лучше не использовать в комплексе с глянцевыми потолками, т. к. диоды начинают отражаться в глянце, словно в зеркале и выглядит это совсем некрасиво. Помимо этого, с такой подсветкой на поверхности потолка будут видны даже самые незначительные загрязнения.

Что понадобится для монтажа?

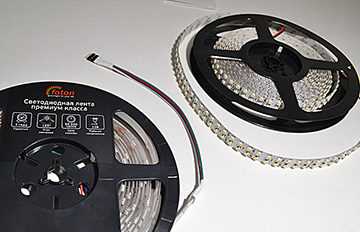

Популярные виды светодиодных лент

Для самостоятельной установки светодиодных лент не нужны никакие сложные инструменты и специальные приспособления. Все необходимое, как правило, идет в заводской комплектации. Вам останется подготовить разве что паяльник, но и без него можно успешно обойтись.

Контроллер

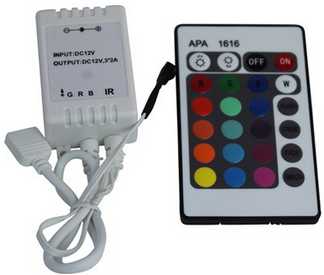

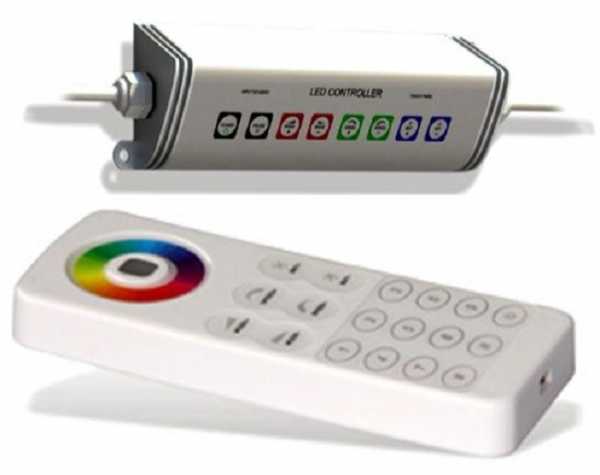

Котроллер с пультом дистанционного управления

Это приспособление предназначено для регулировки цвета и интенсивности свечения диодов. Контроллер позволяет плавно переключать цвета и настраивать яркость. Подберите контроллер с пультом дистанционного управления. Это сделает настройку освещения максимально удобной.

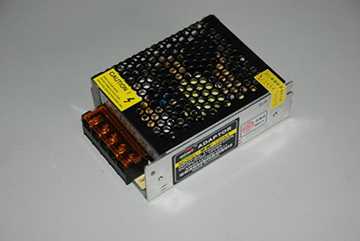

Блок питания

Монтаж ленты требует наличия блока питания. В такой системе блок берет на себя функции понижающего трансформатора. Конкретная мощность блока подбирается индивидуально в соответствии с общим размером светодиодной ленты.

Трансформатор для светодиодных лент

Коннекторы

Хотите обойтись без паяльника? Тогда купите специальные коннекторы для сопряжения отдельных элементов лент в единую систему. Коннектор может иметь круглый либо плоский разъем. Подберите подходящий разъем в соответствии с типом вашей светодиодной ленты.

Руководство по монтажу светодиодной ленты

Схема подключения RGB-ленты с контроллером управления и RGB-усилителем

Схема подключения RGB-ленты с контроллером управления и RGB-усилителем

Неправильная схема подключения светодиодной ленты

Монтаж светодиодной ленты выполняется в несколько простых шагов.

Первый шаг. Определите необходимую длину ленты.

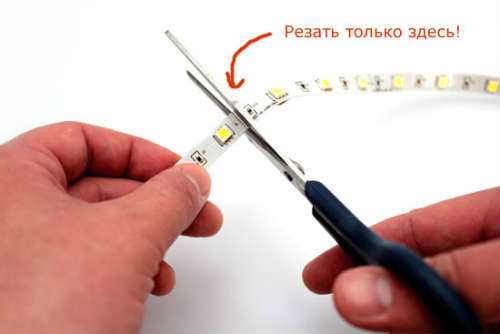

Плата SMD 3528. Место разреза

Этот момент зависит от габаритов вашего потолка (стен) и выбранной дизайнерской задумки. Срастите отдельные полосы до требуемой длины с помощью паяльника либо коннекторов.

Промышленный фен с насадкой

Главное — не перегреть светодиоды

Предпочтительнее использовать коннекторы. Если купленные вами коннекторы оказались плохого качества (а в этом вы сможете убедиться только после сборки системы и ее пробного включения в розетку), соединяйте ленты паяльником.

В этом случае важно использовать для соединения провода, имеющие равнозначное сопротивление с цветовым каналом. К примеру, провода от ваших низкокачественны

х коннекторов подойдут для такой работы как нельзя лучше.

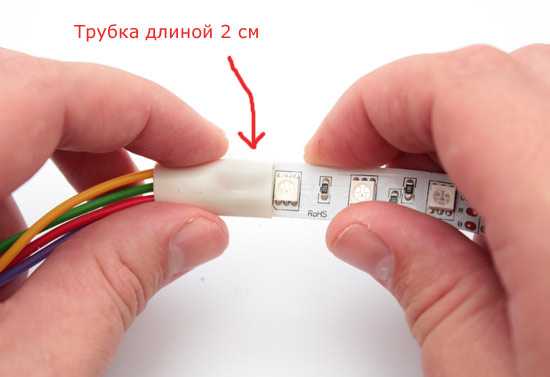

Термоусадочная трубка

Изоляция контактов светодиодной ленты

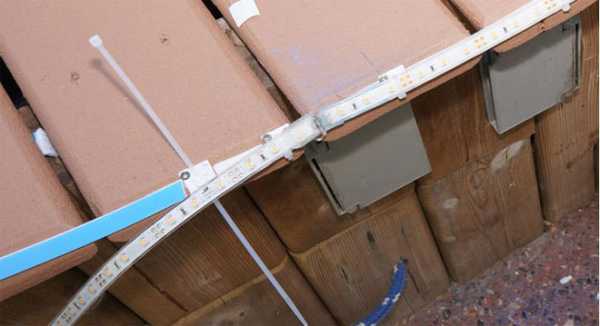

Ленты удобнее соединять на полу. Проверяйте плотность и качество соединений в процессе сборки системы.

Второй шаг. Подключите собранную ленту к контроллеру. Актуально для цветных лент. На контроллере вы найдете разъемы для подключения красного (R), зеленого (G) и синего (B) проводов. Черный провод подключается на клемму 12V либо 24V в зависимости от модели контроллера.

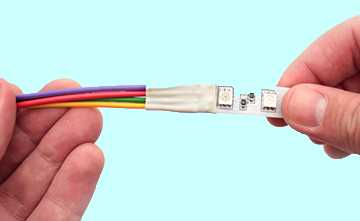

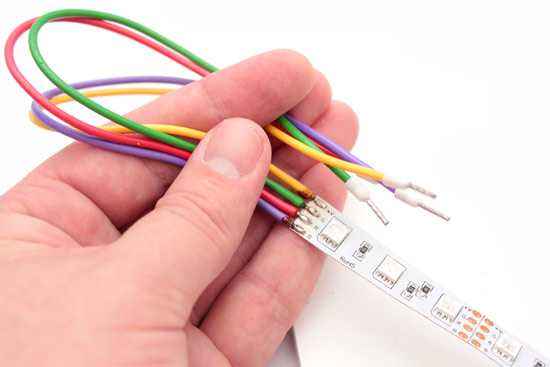

Провода припаяны к светодиодной RGB-ленте

Третий шаг. Подключите контроллер к блоку питанию. Не ошибитесь с полюсами, т. к. подобная ошибка может привести к полной порче светодиодной ленты.

Четвертый шаг. Включите собранную систему в розетку. Если все нормально работает, приклейте дюралайт к потолку, предварительно отключив его от контроллера. После фиксации всей ленты подключите ее обратно к контроллеру и снова убедитесь в исправности системы.

Пятый шаг. Приступайте к монтажу выбранной потолочной конструкции.

Таким образом, в самостоятельной установке светодиодных лент нет ничего сложного. От вас требуется лишь правильно собрать электрическую цепь, т. к. именно ошибки на этом этапе работы чаще всего становятся причиной поломки дюралайта.

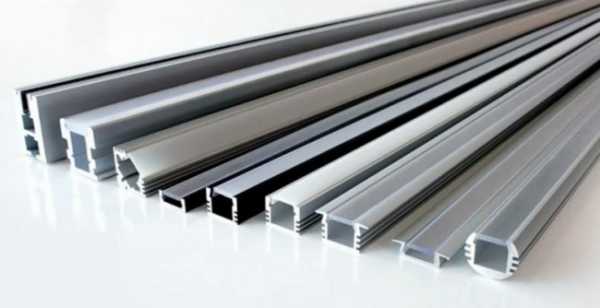

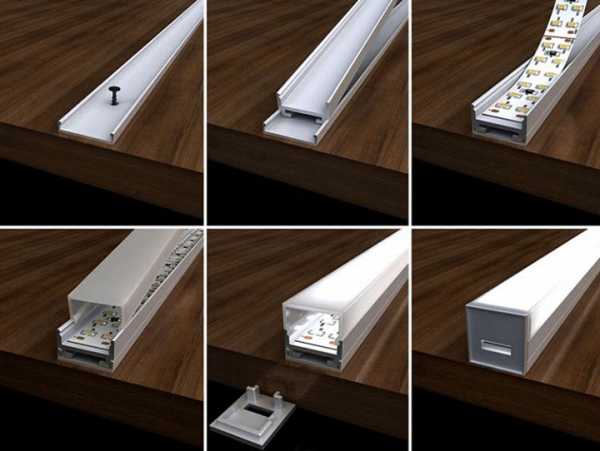

Встраиваемый профиль для светодиодных лент

LedCraft — профили

Удачной работы!

Видео – Установка светодиодных лент своими руками

svoimi-rykami.ru

Монтаж светодиодной ленты. Подключение и установка. Особенности

В настоящее время существует инновационный источник освещения, использующийся в целях создания декораций в помещениях и на улице, называющийся светодиодной лентой. Она представляет собой гибкий и компактный прибор освещения, который можно расположить в любых труднодоступных местах. Срок службы осветительной ленты не ограничен, она может служить несколько лет, и не доставляет хлопот по ее замене.

Виды и устройство

Ленты для освещения выпускаются из полоски изоляционного материала. На этой полосе зафиксированы светодиоды через равные промежутки. На ленте выполнены токопроводящие дорожки для питания светодиодов. Для ограничения тока в схеме имеются резисторы. Ширина светодиодной ленты колеблется в пределах 8-20 мм, толщина 3 мм.

Сила света ленты зависит от числа диодов, расположенных на 1 метре, то есть, плотности светодиодов на ленте. Она может сильно различаться, и находится в пределах от 30 до 240 штук. Величина каждого светодиода указана на ленте. Чем больше это значение, тем выше сила света. В мощных моделях лент диоды расположены в несколько рядов. Стандартный отрезок светодиодной ленты равен 5 метрам, а в торговой сети лента продается метражом на бобинах. Линия разреза обозначается на основании ленты, и выполнять монтаж светодиодной ленты можно, отрезав необходимую длину именно по этой линии.

Основные классы светодиодных лент выделены по цвету светового потока, исходящего от ленты.

  • SMD – светят одним цветом (красным, синим, белым, зеленым). Белый свет делят на холодный, умеренный и теплый.
  • RGB – лента, оснащенная светодиодами, которые могут выдавать световой поток любого цвета. В ее конструкции встроены три диода: синий, зеленый и красный. Комбинация этих цветов с помощью контроллера может образовать любой цвет свечения. Такая лента намного дороже монохромной.

Монтаж светодиодной ленты разделяется по видам исполнений лент:

  • Внутренний (в помещениях, лента не защищена от влаги).
  • Уличный (снаружи помещений, лента влагозащитного исполнения).
Советы и подготовка к монтажу

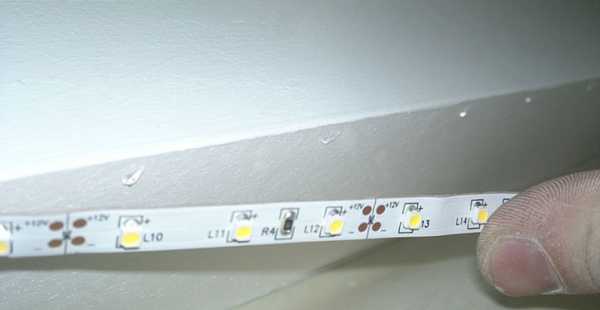

  • С обратной стороны ленты есть клейкий слой для быстрой ее фиксации. Однако, прежде чем приклеить ленту, тщательно вымеряйте место монтажа, так как отклеить ленту без ее порчи не получится.
  • Поверхность для клейки ленты необходимо подготовить путем сушки и обезжиривания растворителем. После этого поверхность обрабатывают путем шпаклевания, чистки и грунтовки.
  • Не допускается прилагать к ленте механические нагрузки. Поверхность для монтажа должна быть ровной, без выступов и ямок. Нельзя делать сильные изгибы основания ленты, резать можно только по меткам.

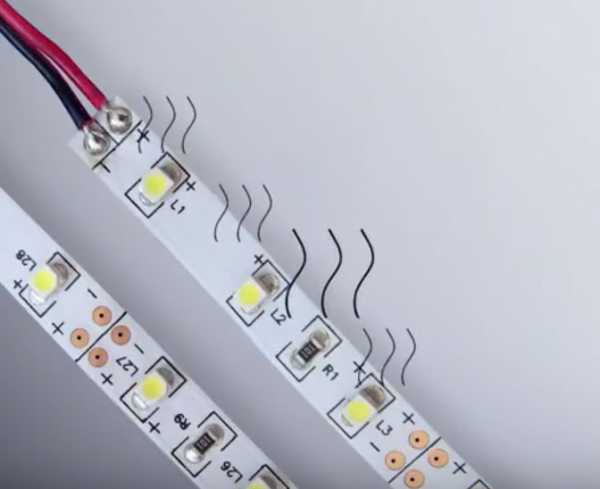

  • Отрезки ленты соединяют паяльником, нагретым до 260 градусов. Допустимое время пайки не более 1 секунды. Также можно соединять куски ленты специальными коннекторами и разъемами для определенного типа ленты, так как для разных лент приспособления для соединений имеют разное устройство.
  • Для лучшего отвода тепла от ленты рекомендуется приклеивать их на профиль из алюминия.
  • Обычно светодиодные ленты применяют вместе с натяжными потолками ПВХ, но их можно монтировать и на потолок из гипсокартонных плит, стены для создания декораций и дизайнерских решений.
  • Перед монтажом нужно предусмотреть возможность доступа к ленте и блоку питания для обслуживания. Под подвесным потолком светодиодные ленты будет неудобно обслуживать, либо ремонтировать.
  • Не рекомендуется применять ленты на глянцевых потолках, так как свет отражается и нарушает эстетичность освещения, обнаруживает все дефекты и загрязнения на потолке.
  • Придание свету равномерности, существуют специальные пластиковые рассеиватели, которые крепятся на поверхность клеем.

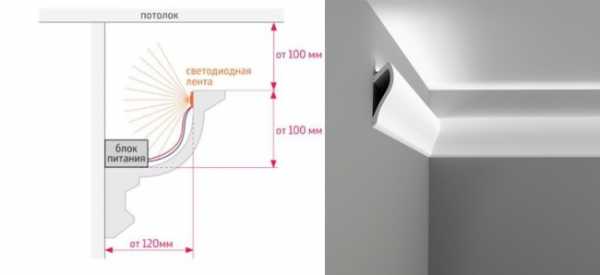

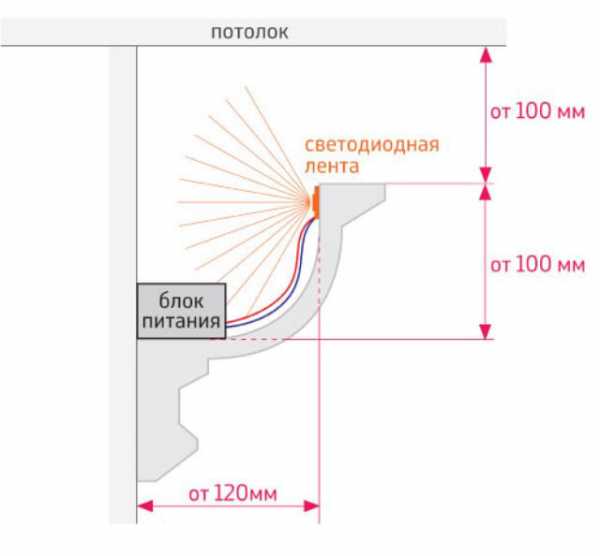

  • Для вспомогательного освещения потолков светодиодную ленту можно закрыть потолочным плинтусом. Для лучшей равномерности света ленту размещают в 5 см от плинтуса.

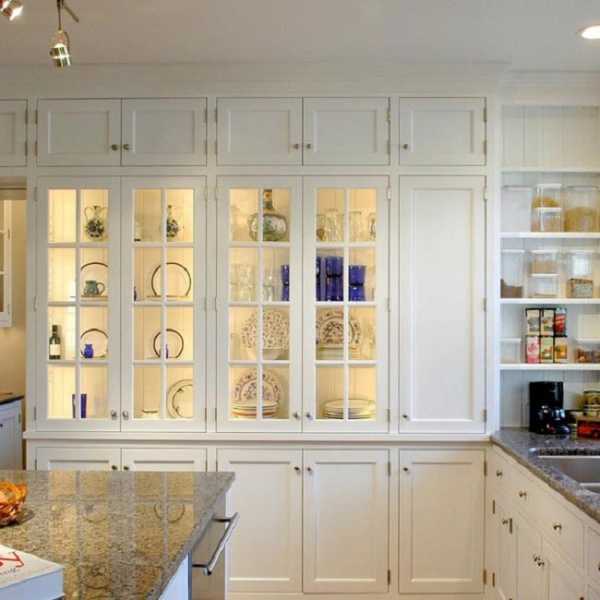

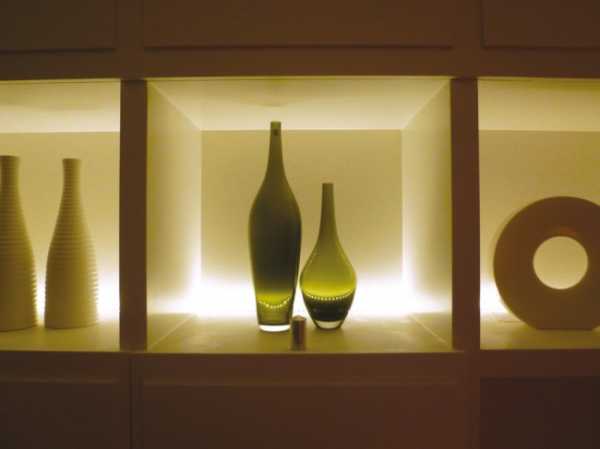

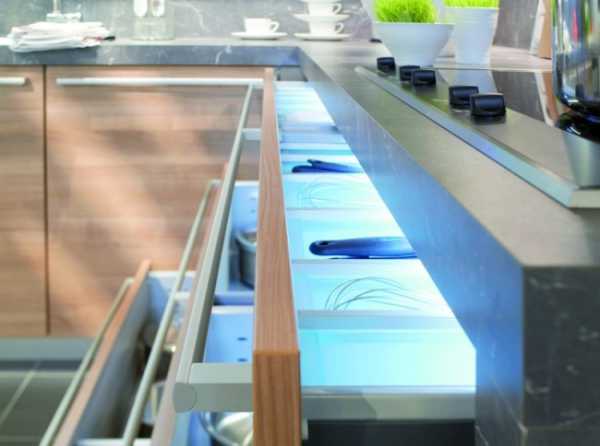

  • При использовании ленты для подсветки витрин и товара в магазине, нужно размещать ее таким образом, чтобы свет не направлялся в глаза, так как это создаст отрицательный эффект от такого освещения.
  • В блоках питания большой мощности подключают охлаждение вентиляторами, которые издают шум. При монтаже оборудования нужно предусмотреть правильное расположение, чтобы шум не раздражал человека.

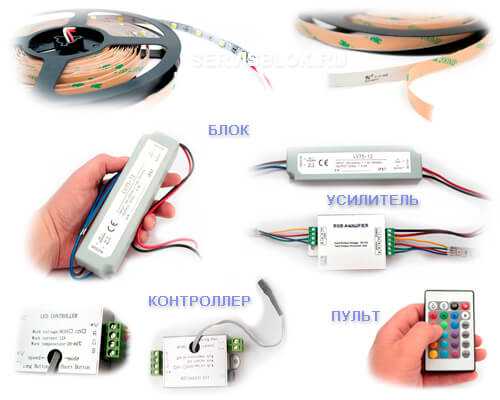

Материалы и инструмент для монтажа

Чтобы своими руками выполнить монтаж светодиодной ленты, не нужно сложных специальных инструментов. Все материалы чаще всего есть в комплекте с лентой. Возможно, понадобится паяльник небольшой мощности, поэтому его лучше приготовить. Также приготовьте промышленный фен для нагрева термоусадочных трубок при выполнении изоляции соединений.

Контроллер

Это устройство служит для настройки цвета и яркости света диодов. Он позволяет постепенно регулировать яркость и цвет. Лучше выбрать модель контроллера с пультом управления, для большего удобства.

Блок питания

Без этого устройства невозможна работа светодиодной ленты. Он выполняет функцию низковольтного трансформатора. Блок питания преобразует переменный ток в постоянное напряжение 12, либо 24 вольта с помощью встроенного выпрямителя. Мощность блока подбирается в каждом конкретном случае по размеру ленты.

Для расчета берется мощность, потребляемая одним метром ленты, общая длина всей системы лент, коэффициент запаса мощности. Например, для ленты SMD3014 длиной 6 м получаем: 24х6х1,15=165,6 ватт. Это расчетная мощность блока питания ленты. Напряжение для питания ленты указывается изготовителем.

При применении одновременно нескольких лент, делают общий блок питания. Но, вследствие высокой мощности такой блок имеет большие габаритные размеры, которые создают сложности с его размещением. Наиболее удобным исполнением будет подключение отдельных блоков для каждой системы лент.

При подключении ленты лучше подходит параллельная схема. При последовательном соединении далеко расположенные светодиоды будут светить очень тускло.

Для подключения разноцветной ленты RGB в схеме нужен контроллер. Если его подключить сразу к блоку питания, то лента будет работать, а изменения цвета не будет. Для его подключения есть четыре провода, а на корпусе контроллера контакты с маркировкой по цветам.

Четвертая клемма промаркирована для напряжения 24 или 12 вольт. После подключения контроллера с лентой, его соединяют с блоком питания. Если в светодиодной ленте диоды одного цвета, то для ее работы контроллер не требуется.

Коннекторы

Чтобы не соединять ленту методом пайки, приобретают специальные коннекторы для соединения элементов лент в одно целое. Он бывает с круглым или плоским разъемом, выбирать надо по типу светодиодной ленты.

Монтаж светодиодной ленты

Два варианта подключения трехцветной ленты с контроллером:

Неправильное подключение ленты:

Порядок монтажа
  • Рассчитать нужную длину ленты. Это зависит от размеров поверхности стен или потолка, а также дизайнерского решения. При необходимости можно соединить полосы ленты до определенной длины коннекторами или паяльником.

Для соединения отрезков ленты целесообразно применять провода, которые имеют одинаковые сопротивления по соответствующим цветам каналов. Провода от коннекторов для таких целей вполне подходят.


На полу ленту соединять гораздо удобнее. При сборке необходимо следить за качеством соединений.

  • Соединенную ленту необходимо подключить к контроллеру. Это важно для разноцветных лент. На корпусе контроллера есть соединительные разъемы, обозначенные по цветам. Желтый проводник подключается на контакт 12 или 24 вольта. Это зависит от типа контроллера.
  • Блок питания подключить к контроллеру. При этом нельзя путать полярность клемм, так как светодиодная лента выйдет из строя.

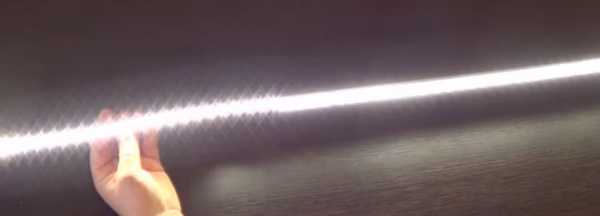

  • Схема подключается к питанию. При нормальной работе ленту выключают и приклеивают к поверхности. После закрепления всей ленМонтируйте элементы потолочной конструкции.

Нет ничего сложного в том, чтобы выполнить монтаж светодиодной ленты своими руками. Необходимо лишь произвести правильную сборку электрической схемы, так как это является основной причиной неисправностей системы освещения.

Достоинства и недостатки светодиодной ленты
Преимущества
  • Простотой монтаж светодиодной ленты за счет наличия клейкого слоя.
  • Компактные размеры и мягкая основа дают возможность придать ленте необходимую форму.
  • Малый расход энергии, по сравнению с другими приборами освещения.
  • Длительный срок эксплуатации. Светодиоды хорошего качества работают намного дольше, чем остальные виды освещения. При правильном монтаже и бережном отношении ленты служат неограниченное время.
  • Безопасность при функционировании. Светодиодные ленты можно сочетать с натяжными потолками из разных материалов, не беспокоясь о перегреве и порче. При эксплуатации не выделяется вредных газов и веществ, отсутствуют пульсации света, вредные для глаз.
  • Большая гамма цветов. Ленты дают возможность обеспечивать самые смелые дизайнерские воплощения.
  • Простое и удобное использование при монтаже. Ленту легко разрезать на куски, и также легко соединить коннекторами, либо паяльником. Это дает возможность сделать освещение по форме, задуманной владельцем.
Недостатки

Повышенная стоимость. Чтобы достигнуть интенсивности света, соразмерной с другими приборами освещения, потребуется больше финансовых затрат. Поэтому монтаж светодиодной ленты выполняют только для вспомогательного или декоративного освещения, а основной свет выполняется за счет обычных недорогих источников.

Похожие темы:

electrosam.ru

Светодиодная лента — как установить правильно?

Легкость монтажа, надежность и долговечность сделали диодные осветительные ленты очень популярными.

Если для установки в качестве источника освещения выбрана светодиодная лента, как установить своими руками на потолок и эксплуатировать такое устройство – основные вопросы, волнующие потребителя.

Правильный выбор

Светодиодные осветительные ленты представлены стандартным диэлектриком, оснащенным токопроводящими дорожками, и имеющим контактные площадки для SMD-компонентов в виде светодиодов и резисторов. Стандартное устройство включает в себя отдельные модули длиной 2,5-10 см. На каждый такой модуль приходится несколько диодов и резисторов, отвечающих за ограничение потребляемого тока.

При выборе нужно обратить внимание на маркировку изделия, которая состоит из нескольких обозначений:
  • тип прибора;
  • показатели напряжения;
  • цвет свечения;
  • тип монтажа элементов;
  • размеры диодных чипов;
  • количество диодов в одном метре ленты;
  • класс защиты изделия.

Современные диодные ленточные осветители имеют белое (W), синие (B), красное (R) или зеленое (G) свечение. Также реализуются многоцветные RGB-ленты. Однорядные ленты отличаются плотностью диодов, кратной 30, а двойные ленты – кратной 60.

Особое внимание нужно обратить на размеры диодных чипов. Именно такие параметры характеризуют величину светового потока:

  • SMD-3528 с мощностью 4,8-19,2 Вт/м;
  • SMD-5050 с мощностью 7,2-14,4 Вт/м;
  • ленты SMD-5060;
  • ленты SMD-5630;
  • ленты SMD-5730.

При выборе диодной осветительной ленты нельзя не учитывать степень защиты IP. Оптимальные показатели гарантируют безопасную и максимально продолжительную эксплуатацию источника света.

Светодиодные ленточные осветители класса IP-65 – IP-68 имеют лучшую влагозащитную степень, но часто характеризуются недостаточным уровнем теплоотвода, что обусловлено наличием оболочки из силикона.

Поэтому такие приборы целесообразно монтировать только в помещениях с избыточной влажностью.

Разъемы

Заводская комплектация полностью готовой к установке ленты, предполагает наличие разъёмов, присоединяемых к источнику электрического питания.

Однако, в нарезанных элементах нет готовых контактов, поэтому применение коннекторов с разъёмами – единственно правильный вариант для подключения осветительного прибора.

Стоимость коннектора в значительной степени варьируется в зависимости от функционального назначения.

Конекторные устройства могут быть не только соединительными, но и соединительно-запитывающими, предназначенными для подключения к таким устройствам, как источник питания, контролер или диммер.

Изоляция

С целью изоляции используется чаще всего термоусадочная трубка, которая способна в результате нагревания уменьшаться в размерах, усаживаться и плотно облегать контакты.

Благодаря таким свойствам удаётся не только получить электрическую изоляцию, но и повысить уровень механической прочности.

Чтобы самостоятельно выполнить изоляцию, необходимо отрезок длиной 20мм одеть на контактную группу диодной ленты и выполнить нагрев обычной бытовой зажигалкой или строительным феном со специальным узким соплом.

Соединение двух лент между собой

Коннекторы с разъёмами – удобная и простая альтернатива традиционному подключению, позволяющая выполнить повторное соединение отрезков ленточных диодных осветителей, или объединить несколько диодных лент в единую систему.

В настоящее время реализуются коннекторы, имеющие один или несколько разъемов, поэтому при выборе нужно учитывать тип диодной ленты и вид соединения, которое может быть жёстким или гибким.

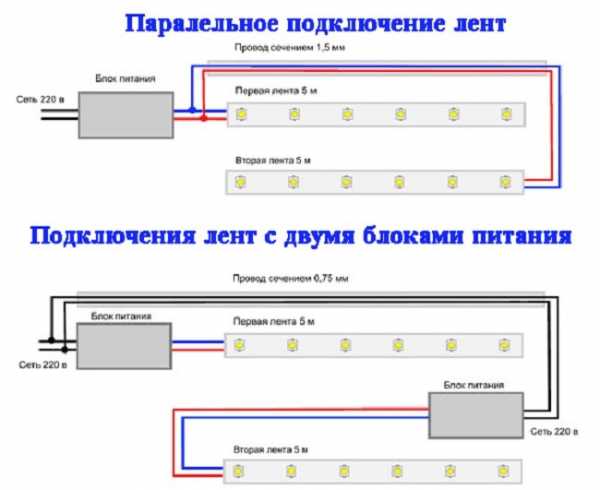

Подключение двух и более светодиодных лент

Важно помнить, что полностью исключается возможность применения контролера с разъёмами в помещениях с повышенной влажностью, что обусловлено риском окисления контактов и выходом устройства из строя.

Расчёт светодиодной ленты и блока питания

Светодиодные ленточные осветители работают от постоянного тока, а подключение выполняется к источнику напряжения 12 В или 24 В. По этой причине для запитывания от обычной электросети используются преобразующие импульсные блоки питания, которые обязательно должны соответствовать мощности осветительного прибора. Уровень мощности можно определить по табличным данным.

Тип диодного ленточного осветителяКоличество диодов в одном метреПоказатели мощности
SМD-352860 шт.4,8 Вт
SМD-3528120 шт.7,2 Вт
SМD-3528240 шт.16,0 Вт
SМD-505030 шт.7,2 Вт
SМD-505060 шт.14,0 Вт
SМD-5050120 шт.25,0 Вт

Выбор блока питания

На сегодняшний день производится и реализуется несколько вариантов блоков питания в разном исполнении:

  • Компактное и герметичное устройство с пластиковым корпусом, характеризующееся небольшими размерами и весом, а также достаточным уровнем защиты от влаги. Максимальные показатели мощности не превышают 75Вт. Прибор предназначен для запитывания диодных лент при интерьерной подсветке.
  • Герметичное устройство с алюминиевым корпусом, средней мощностью 100Вт. Такой вариант прибора характеризуется достаточно ощутимым весом и габаритами, поэтому находит широкое применение при выполнении подсветки в уличных устройствах. Отличается повышенной надёжностью и хорошей защитой от неблагоприятных внешних факторов, представленных ветром, атмосферными осадками и ультрафиолетом.
  • Устройство открытого типа со средней мощностью в 100Вт. Прибор больших размеров, предназначенный для установки в аппаратный отсек или специальный шкаф. Основное достоинство такого варианта представлено доступной стоимостью.

Таким образом, чтобы правильно выбрать блок питания, необходимо определится не только с типом осветительной ленты, но и её мощностью.

Чтобы самостоятельно определить уровень мощности, на который рассчитан блок питания, необходимо мощность диодного осветительного прибора в 1 м.п. умножить на длину ленты и прибавить к полученному результату примерно 10% запаса. Стандартный коэффициент запаса составляет 1,15.

Необходимые инструменты

Чтобы выполнить монтаж светодиодного ленточного осветительного прибора, необходим стандартный набор материалов и инструментов, представленный:

  • непосредственно диодной лентой;
  • блоком питания;
  • монтажным инструментом в виде ножа и ножниц;
  • электрическим паяльником на 25-40Вт;
  • канифолью и легкоплавким припоем типа «ПОС-61»;
  • электрическими проводами с минимальным сечением 0,75мм2;
  • термоусаживающей трубкой;
  • специальным феном или газовой бытовой зажигалкой;
  • наконечниками для электрических проводов;
  • специальным обжимным инструментом.

Как показывает практика, оптимальный флюс для пайки может быть представлен обычной канифолью, которую следует предварительно растворить в небольшом количестве спирта.

Чтобы обойтись без трудоёмкого спаивания, целесообразно приобрести разъёмные коннекторы, предназначенные для монтажа ленточного диодного светильника. Такие устройства обладают системой прижимных контактов, и позволяют обеспечить легкое подключение.

Монтаж подсветки

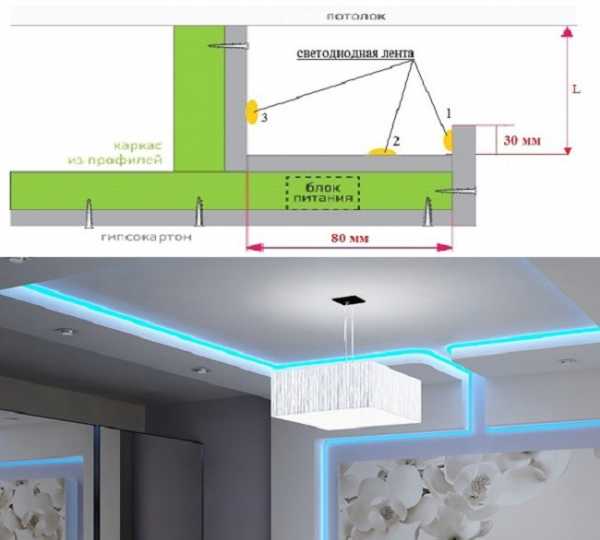

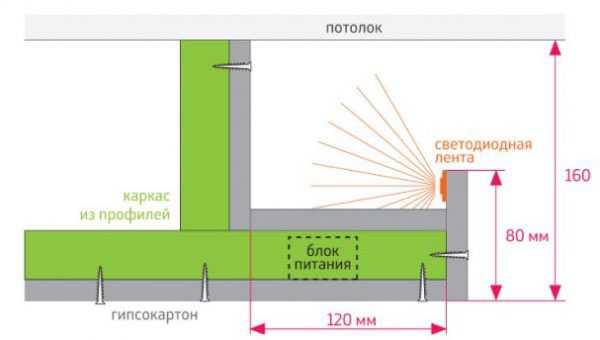

Итак, рассмотрим, как установить светодиодные ленты для подсветки потолка. Самостоятельно установить светодиодную ленту абсолютно не сложно. Предварительно следует примерить ленту на участке монтажа, и разметить места для отверстий под крепежные элементы.

Дальнейшая установка осуществляется в соответствии со следующей пошаговой, интуитивно понятной инструкцией:

  • Подготовительные мероприятия с проводами или шлейфом включают в себя зачистку кончиков на 3-5мм и последующее скручивание. На скрутку нужно нанести каплю спиртового флюса и залудить при помощи паяльника. Можно вжимать участок скрутки проводов посредством горячего жала паяльника в канифоль, после чего погружать в расплавленный припой.
  • Соединение проводов осуществляется в соответствии с цветовой маркировкой, а шлейфовые проводники подводятся к контактной площадке на ленте. Стандартное время спаивания не должно превышать 7-8 секунд.
  • На пайку и проводную группу надевается термоусадочная трубка и фиксируется посредством нагрева. Прежде чем приступить к обжатию трубки-изолятора, все участки пайки рекомендуется подвергнуть герметизации посредством силиконового герметика.

Схема монтажа светодиодной ленты

На заключительном этапе монтажа следует подключить диодный ленточный осветительный прибор на клеммы таких устройств, как блок питания, контроллер или усилитель, после чего внимательно проверить правильность всей выполненной схемы. Контролеры применяются только при необходимости плавно управлять уровнем яркости и цветом светодиодных лент.

При правильно выполненном самостоятельном подсоединении, после включения напряжения диоды ленты загораются. В противном случае придётся демонтировать осветительное устройство или проверить работоспособность всех элементов схемы подключения.

Как установить светодиодную ленту на кухне?

Во влажных помещениях и кухне устанавливаются герметичные ленты, для крепления которых на стене или потолочной поверхности чаще всего применяются специальные пластиковые хомуты или клипсы:

  • соединить контакты диодной ленты с проводами посредством спаивания или специальными коннекторами;
  • заизолировать места соединений изоляционной лентой или термоусадочной трубкой;
  • при установке ленты на профиль посредством двухстороннего скотча поверхность должна быть сухой, чистой и обезжиренной;
  • наклеить светодиодную ленту, постепенно удаляя верхнюю плёночную защиту и прижимая осветительное устройство;
  • установить в заранее выделенном месте трансформатор.

При создании подсветки из нескольких диодных элементов, их объединение в единую систему должно быть строго параллельным, а участки соединения убираются в пластиковые специальные чехлы.

В последнее время потребители отдают предпочтение не традиционным выключателям, а современным диммерам, которые устанавливаются вместе с блоком питания. На заключительном этапе осуществляется проверка работоспособности установленного освещения.

Видео на тему

proprovoda.ru

Как крепить светодиодную ленту: фото, способы установки



Изюминкой любого ремонта будет освещение, созданное при помощи такого осветительного оборудования, как светодиодная лента. Она является оригинальной и необычной альтернативой традиционным светильникам и лампам.

Подсветка светодиодной лентой

Но, чтобы такая led смотрелась эффектно и проработала максимально долгий период времени, нужно знать, каким образом происходит ее крепление своими руками. О том, как осуществить крепеж данной осветительной продукции вам расскажет данная статья.

Общие правила монтажа

Несмотря на то, что сегодня светодиодные ленты на рынке осветительных приборов представлены достаточно широко, их крепеж своими руками осуществляется схожим образом и имеет общие правила.

Обратите внимание! Наличие большого ассортимента светодиодной ленты, данную продукцию можно установить на различных поверхностях на кухне, спальне, гостиной, коридоре и даже ванной комнате.

Светодиодная лента на кухне

Чтобы закрепить на поверхности светодиодную ленту любого типа, необходимо придерживаться следующих правил установки:

  • led нужно подключать исключительно через специальный блок питания, который понижает напряжение сети в 220 В до нужного уровня (12 или 24 В). Такая необходимость продиктована тем, что вся светодиодная продукция является низковольтными изделиями;
  • поскольку ленты можно нарезать на фрагменты разной длины, то соединять их между собой необходимо с помощью определенных коннекторов и разъемов;
  • стоит избегать чрезмерного перегиба ленты во время монтажа. В противном случае можно повредить электрический компонент изделия;
  • при нарезке изделия и соединения отдельных кусков нужно соблюдать целостность токопроводящих дорожек, с помощью которых происходит питания светодиодов;

Соединение кусков светодиодной ленты

  • если отрезок будет более 4А, специалисты рекомендуют использовать не специальные соединительные элементы, а старую добрую пайку. В таком случае пайка позволит создать более надежное соединение токопроводящих элементов;
  • организуя подсветку на кухне или в ванной, нужно выбирать модели, имеющий высокий класс защиты от пыли и влаги. Для других помещений, таких как спальня и гостиная можно выбирать более дешевые изделия с невысоким классом влагозащищенности;
  • перед тем, как крепить led-ленту, нужно правильно подготовить поверхность: очистить от загрязнений, пыли и грязи;
  • самоклеящиеся светодиодные ленты можно только один раз. В связи с этим протяженность led должна быть детально продумана еще до начала монтажа. Лучшим решением в данной ситуации будет нанесение на поверхность предварительной маркировки траектории установки светодиодной ленты;
  • последовательное подключение возможно только для пяти led. В противном случае светодиоды на концах будут светиться менее ярко. В будущем такая ситуация приведет к перегрузке стабильного плана всей осветительной системы.

Соблюдение этих правил позволит вам своими руками установить светодиодную ленту и сделать освещение в любом помещении (на кухне, спальне, гостиной и т.д.) безупречным.

Самые выигрышные места установки

Светодиодную ленту можно устанавливать на самые разнообразные поверхности. Но наиболее эффектна она будет смотреться в определенных местах:

  • ниши на потолке. Здесь необходимо создание специальных коробов. В таком случае получится скрытая подсветка;
  • на потолке или стенах при использовании специальных приспособлений – пластиковых уголков;
  • за потолочный плинтус;
  • подсветка гарнитура на кухне;
  • ниши в стенах, а также фигурных перегородках.

Теперь рассмотрим более подробно перечисленные выше способы установки led.

Способы установки подсветки на потолок

Самым часто встречаемым местом для установки светодиодной ленты являются подвесные потолки (особенно из гипсокартона). На потолке данную продукцию можно установить следующими способами:

Обратите внимание! Способы крепления светодиодной ленты для потолка аналогичны размещению ее и на стене (например, в нише перегородки или стены).

  • создание скрытой подсветки путем установки led в короб;
  • размещение источника света на специальном профиле;
  • установка изделия на потолочный плинтус.

Наиболее часто встречается способ создания скрытой подсветки с помощью короба. В этом случае из гипсокартона нужно создать короб со скрытым карнизом.

Скрытая светодиодная подсветка в коробе из гипсокартона

Это довольно сложный способ реализации, так как предполагает создание короба по всему периметру подсветки.
Кроме короба светодиодную ленту можно установить на профиль, который на сегодняшний день может отличаться как по материалу, из которого был изготовлен, так и по типу. Самым популярным является алюминиевый профиль. Его лучше всего выбирать при монтаже на кухне.

Профиля для светодиодной ленты

Но здесь также может использоваться и пластиковый профиль. Такой профиль подойдет для спальни и гостиной. Современные модели, которые имеют повышенную стойкость к температурным перепадам и влаге, отлично подойдут для монтажа на кухне.
Профили для светодиодной ленты бывают трех видов:

  • угловые. Используются при создании подсветки потолка по периметру помещений. С таким профилем можно создать необычную подсветку потолочной поверхности, даже при наличии на ней различных фигур;
  • врезные. Более актуальны для мебельной подсветки. Они часто используются на кухне при создании подсветки рабочей поверхности;
  • встраиваемые. При установке он выглядит объемно, что позволяет обыграть это в интерьере помещений самыми различными способами.

Еще одним довольно оригинальным способом закрепить на потолке светодиодную ленту будет установка потолочного плинтуса. Главным преимуществом данного способа монтажа является простота работ, на которые вы потратите минимум сил и времени. Здесь просто нужно установить плинтус на расстоянии 8-10 см от потолка.

Потолочный плинтус для светодиодной ленты

После того, как был выбран и реализован способ монтажа (короб, профиль или плинтус), можно приступать к монтажу самого источника света.

Установка подсветки на потолке

Установка светодиодной ленты на кухне или в любом другом помещении в доме будет включать в себя следующие этапы:



  • выбираем тип ленты;
  • определяем требуемую длину подсветки;
  • приобретаем все необходимо оборудование и материалы: блок питания, коннекторы, крепежные элементы;

Обратите внимание! Чтобы сделать светодиодное освещение управляемым по яркости, а также изменения цвета светового потока, необходимо приобрести контроллер и пульт дистанционного управления.

Контроллер с дистанционным пультом

  • далее нарезаем led на нужные куски и соединяем с помощью коннектором или при помощи пайки. Тип коннектора (круглый или плоский) подбирается в зависимости от модели светодиодной ленты;
  • далее проводим расчет мощности led и по полученным цифрам выбираем тип блока питания. Помните, что к конечной цифре нужно прибавить 20-30% запаса мощности для преобразователя;
  • все компоненты нужно собирать по схеме, которая зависит от длины осветительной установки, наличия или отсутствия контроллера, а также количества блоков питания;

Варианты схемы подключения светодиодной ленты

  • аккуратно размещаем подсветку в коробе/профиле/плинтусе;

Обратите внимание! Поскольку блок питания в ходе своей работы сильно нагревается, то он может быстро выходить из строя. Поэтому его нужно размещать таким образом, чтобы была возможна его замена без разрушения целостности потолочной конструкции.

  • после этого система освещения подключается к сети питания.

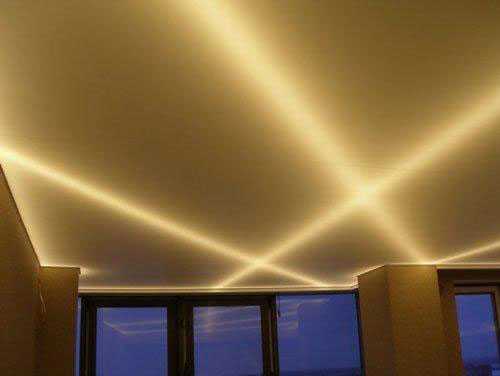

Готовая подсветка потолка

Как видим, подсветка гипсокартонного или другого варианта подвесного потолка не так уж сложна. Но при работе с натяжными потолками нужно придерживаться определенной последовательности работ. Здесь сначала создается и устанавливается подсветка, а уже потом она маскируется натяжным полотном. Своими руками такой вариант реализуется очень проблематично из-за необходимо наличия специальных знаний и инструментов (например, тепловой пушки). Поэтому при установке натяжного потолка рекомендуется обращаться к специалистам, которые сделают все быстро, грамотно и качественно.
Само крепление такой ленты на потолке может происходить как с помощью самоклеящейся основы, так и при использовании специальных крепежных элементов или клея. Таким образом можно установить led на потолке в спальне, гостиной, на кухне и т.д.

Установка подсветки на кухонную гарнитуру

Очень часто светодиодная подсветка сегодня встречается на кухне. Причем зачастую led используют для качественного и полноценного освещения рабочей зоны кухни.

Светодиодная подсветка рабочей зоны

Кроме рабочей поверхности мойки, плиты и столешницы с помощью светодиодных лент можно достаточно эффектно освещать кухонную гарнитуру. На кухне подсветка может быть установлена в следующих местах:

  • внутри подвесных шкафчиков. Таким образом качественно подсвечивается внутреннее содержимое полок;

Внутренняя подсветка кухонного шкафа

  • сверху навесных кухонных шкафов или снизу напольной гарнитуры. В таком случае освещение выполняет только декоративную функцию;

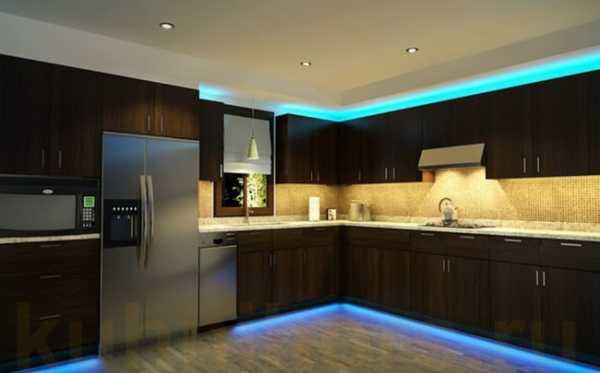

Подсветка гарнитуры снизу и сверху

  • подсветка выдвижных ящичков для ложек, вилок и прочих необходимых на кухне вещей.

Подсветка выдвижного ящичка

Создать любой тип освещения здесь можно двумя способами:

  • непосредственно наклеить ленту, оснащенную самоклеящейся основой на поверхность кухонной гарнитуры;

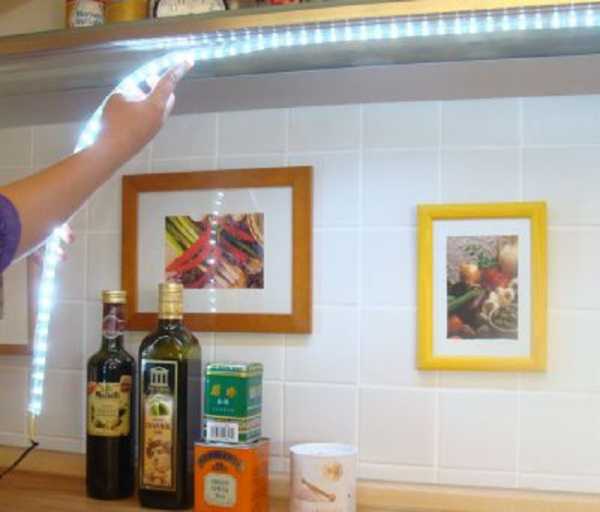

Установка ленты с самоклеящейся основной на поверхность шкафа

  • использовать врезной или накладной профиль. Врезной профиль позволит сделать подсветку максимально комфортной для эксплуатации, но его установка требуется значительных затрат времени и сил, чтобы вырезать нужное отверстие в шкафу. Накладной профиль более прост в установке, но он будет немного выделяться на фоне кухонной гарнитуры.

Врезной и накладной профиль на кухне

Как видим, самым простым способом крепления ленты в данном случае будет просто приклеивание ее с помощью самоклеящейся поверхности. Все этапы крепления данной продукции будут аналогичны ранее описанному монтажу на потолок.

Установка подсветки в ниши

Сегодня очень популярны в домашнем интерьере ниши и перегородки из гипсокартона. Чтобы эффектно выделить их на общем фоне в такие ниши и конструкции часто устанавливают светодиодные ленты.

Подсветка стеновой ниши

Здесь используется самый простой способ установки – на самоклеящуюся основу. В результате монтаж здесь, после сборки осветительной установки, выглядит следующим образом:

  • поверхность ниши нужно хорошо вымыть и очистить от жирных загрязнений;
  • далее снимаем защитную пленку с самоклеящейся основы;
  • аккуратно прикладываем ее к поверхности;
  • далее выравниваем ленту по всей ее длине;
  • только когда результат вас удовлетворил, сильно прижимаем изделие.

Чтобы избежать в дальнейшем отклеивания, основу ленты можно промазать суперклеем. Но в такой ситуации в будущем вам вряд ли удастся снять led без повреждения поверхности ниши или гипсокартонной перегородки.

Заключение

Светодиодную ленту можно достаточно просто установить своими руками практически на любую поверхность в доме. Разные варианты ее монтажа позволяют создать определенный вариант подсветки, сэкономив время и силы. Какой способ крепления выбрать, зависит только от вашего желания, а также особенности поверхности. Если брать во внимание нужные рекомендации, у вас не должно возникнуть проблем.



1posvetu.ru

Монтаж светодиодной ленты своими руками, мастер класс

Установка светодиодной ленты не требует колоссальных знаний электромонтажа, но чтобы сделать все правильно и основательно минимальные основы электротехники все же потребуются.

Она представляет собой энергоэффективный LED источник света и позволяет создавать изысканную подсветку наружного влагозащищенного или внутреннего исполнения.

Конструктивные особенности ленты

Конструктивно это гибкая печатная плата с размещенными на ней белыми или цветными светодиодами. Плотность размещения светодиодов кратная – 30/60/120 на 1 погонный метр. Модификации светодиодов обуславливают величину и цветность светового потока (монохромное или многоцветное свечение (RGB).

Светодиодные ленты имеют ширину 8 ÷20 м, а светодиоды толщину ≈ 3 мм. На горизонтальной плоскости платы кроме светодиодов размещаются резисторы, предназначенные для ограничения тока. Для создания равномерной освещенности блок светодиодов и сопротивлений имеет кратное равномерное распределение, а для удобной разделки на отрезки делительные отметки.

Комплектация схемы

Эксплуатация светодиодной подсветки предопределяет использование пускорегулировочных устройств: блока питания, контроллера и диммера.

Все необходимое для подключения

Блок питания: Работа светодиодов рассчитана на постоянный ток напряжением 12/24/36 В, а в сети гражданских и промышленных сооружений – ток переменный напряжением 220 В. Поэтому необходимо использовать адаптирующее устройство – блок питания.

Подключение RGB ленты с контроллером

Технические характеристики определяют конструктивные и параметрические показатели блоков питания:

  • Если создается влагозащищенные системы, то и блок питания должен иметь аналогичное герметическое исполнение. Если система освещения открытого типа, то блок выбирается незащищенный от попадания влаги и пыли.
  • Соответствие номинального напряжения ленты и питающего блока.
  • Расчетная мощность БП определяется простым умножением количества метров подключаемой ленты на номинальную мощность 1 метра плюс запас по мощности – не менее 25 %.

Схема подключения

Блоки питания производятся со стандартными электротехническими параметрами, поэтому выбирайте, тот у которого мощность равна или немного больше полученного итогового значения.

Контроллер: Использование контроллеров необходимо при создании динамических и статических световых эффектов.

Различные реализации подсветки обусловили многочисленные модификации контроллеров:

  • MIX – для систем с белыми светодиодами разной температуры свечения.
  • RGB – для трехканального управления красным, зеленым и синим цветами RGB (скорость смены цветов, плавность, цветовые сочетания подсветки).
  • DMX – для сложных систем многочисленными источниками света (RGB – до 170 ед., белых – до 512 ед.).
  • DALI – для системы «Умный дом».

Подключение и монтаж

Если вы делаете монтаж светодиодной ленты своими руками, то должны учесть общие принципы подключения:

  1. Подключение осуществляется только с одной стороны.
  2. Подключения нескольких отрезков делаются только параллельно, и только посредством пайки или коннекторов. Дело в том, что все размеченные светодиодные блоки подключены параллельно, таким образом, напряжение на каждый из них поступает одинаковое, а токи суммируются.
  3. Используя мощный блок питания, рассчитанный на суммарную нагрузку, следует производить параллельное подключение отрезков посредством проводов с сечением не менее 1 мм. Если же мощность блока питания недостаточная или он слишком громоздкий, тогда придется использовать несколько маломощных компактных блоков питания, которые подключаются параллельно к сети ~ 220 В.
  4. Правильно соблюдать полярность: «+» и «-» для одноцветной схемы и «+», «R», «G», «B» для RGBмногоцветной.
  5. Радиус изгиба не должен быть менее 20 мм.
  6. Блок питания имеет две группы контактов: силовые и низковольтные. Подключения к сети производится посредством проводов двух или трехпроводной цепи. Как правило, на БП вывода соответствуют: коричневый – фаза, синий – ноль, желто-зеленый – заземление. Расположение фазы и ноля не принципиально, а линия заземления может отсутствовать.
  7. К низковольтным выводам согласно маркировки присоединяются контакты одноцветной.
    При использовании диммеров их располагают в цепи между БП и светодиодной летной с аналогичным соблюдением контактных пар.
  8. Контроллер подключается к БП через его контакты постоянного тока. К клеммам контроллера подключаются 4-е контакта RGB ленты: «+» и поочередно «-R», «-G», «-B».

Перед тем как установить светодиодную ленту рекомендуется произвести пробное подключение для определения работоспособности схемы.

Монтаж ленты

Осуществить мгновенный монтаж светодиодной ленты своими руками можно по элементарному алгоритму:

  • Обезжириваете монтажную поверхность.
  • Удаляете защитную пленку на ленте.
  • Прикладываете ленту и легкими усилиями фиксируете на поверхности.
  • В случае создания сложной системы эстетической подсветки могут использовать профильные конструкции: алюминиевый или пластиковый профиль. Для мощных светодиодов лучше отдать предпочтение первому варианту и чем больше мощность, тем объемней должен быть профиль, дабы обеспечить естественное охлаждение.
  • При профильном монтаже изделие укладываться на базовую клеевую основу или приклеиваться. В последнем случае необходимо избежать попадания клея на светодиод.

Этапы монтажных работ

Применение светодиодной ленты расширяет дизайнерские возможности и позволяет достаточно несложно осуществить изысканную подсветку, которая повысить интерьерную эстетику и обеспечит существенное энергосбережение.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

proosveschenie.ru

Как закрепить светодиодную ленту — 5 способов и 5 ошибок монтажа. Потолок, кухня, стены

После того, как вы определились, какой тип светодиодной ленты будете использовать для своей подсветки, смонтировали провода для ее подключения, встает следующий немаловажный вопрос – а как же ее надежно закрепить.

Рассмотрим подробно пять основных способов и частые ошибки совершаемые при этом.

Вот на что можно крепить светодиодную ленту:
  • заводской клейкий слой на подложке
  • дополнительный двухсторонний скотч
  • суперклей
  • алюминиевый профиль
  • клипсы, скобы или хомуты (для лент 220 вольт)

Скотч для светодиодной ленты

Производители лент, уже как правило предусмотрели один из самых распространенных способов – монтаж на клеевой слой, находящийся с обратной стороны. Он скрывается под защитной оболочкой и чтобы до него добраться, достаточно ножиком подцепить кончик и стянуть защитную пленку.

Грубо говоря, там уже находится двухсторонний скотч. Одной стороной он приклеен к самой ленте, а другой, вы его наклеиваете на соответствующую поверхность потолка, стены, кухонного шкафчика.

Поверхность при этом может быть как гладкой, так и не ровной или шероховатой. За счет своей гибкости, лента должна нормально встать на любую из них, будь-то выпуклая арка или другие вычурные фигуры.

Если же вы сомневаетесь в надежности, то просто нанесите на плоскость немного лака или краски. Они выровняют все основание как нужно.

Только обратите внимание, что наклеивание таким способом, можно выполнить один раз.

Если вы не угадали с траекторией или трассой подсветки и начали ее сдирать, то второй раз надежно приклеить на этот же слой, у вас не получится. Поэтому всегда предварительно наносите разметку.

А если лента уже отклеилась или ее нужно снять и перенести в другое место, что делать? Тогда применяйте второй способ – дополнительный двухсторонний скотч.

Лучше конечно сначала нанести его в нужном месте, а уже затем, к нему приклеить б/у или новую ленту.

Светодиодная лента отклеивается

Казалось бы, зачем что-то придумывать еще, если уже есть такие простые способы, предусмотренные производителями. Однако как показывает практика, после не совсем продолжительного времени, подсветка закрепленная таким методом начинает отваливаться и отклеиваться.

Причин чаще всего две:

  • плохо подготовленная поверхность для монтажа
  • не качественный скотч

Перед наклеиванием на любую поверхность ее необходимо правильно подготовить:

  • вытереть насухо

Проделать это нужно за несколько минут до непосредственного монтажа. Только после этого можно надеяться, что подсветка провисит долго и не отвалится.

Второй момент – это качество скотча. Выбирайте экземпляры, у которых с обратной стороны есть значок ЗМ.

Это наиболее известный мировой бренд, выпускающий не только клейкую ленту. Даже сама марка Scotch – это всего лишь малая часть компании.

При этом, наличие такого знака не гарантирует, что вам попадется качественное изделие. Подделать и написать всего две буквы, для китайских умельцев не представляет большого труда.

Кроме того, всегда обращайте внимание на дату изготовления. Даже качественные экземпляры от именитых брендов (Philips), пролежав несколько лет в холодных помещениях, запросто могут потерять свои первоначальные свойства.

А вы будете ломать себе голову, вроде бы и ”ЗМ”, а почему-то плохо клеится.

Что же делать рядовому пользователю и есть ли более надежный способ крепления Led лент? Конечно есть, и им уже давно пользуются большинство монтажников и электриков.

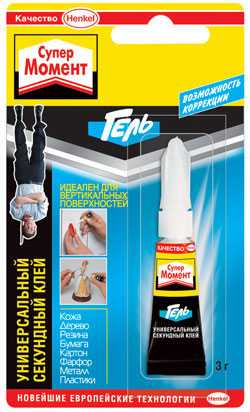

Клей для светодиодной ленты

Заключается он в применении обыкновенного суперклея. Благодаря ему, ваша лента будет закреплена надежно и не отпадет, даже когда выйдет срок службы светодиодов и они потеряют свою яркость.

Лучше всего использовать клей в виде геля.

Казалось бы, как такого маленького пузырька может хватить на несколько метров? Секрет в технологии монтажа.

Для надежного контакта, вовсе не нужно наносить клей по всей поверхности, достаточно равномерно проставить капли через каждые 5-10см и все. Остальную работу сделает заводской скотч.

Клей при этом наносится на саму поверхность.

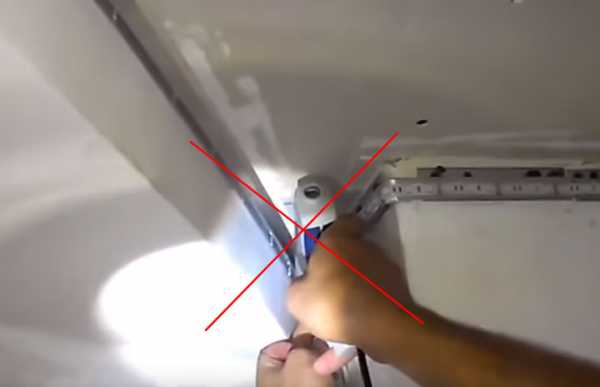

Только не вздумайте использовать термоклей, обильно смазывая термопистолетом все подряд.

Почему этого делать нельзя, читайте ниже, где будут рассматриваться ошибки монтажа.

Это два самых простых, надежных и недорогих способа монтажа и закрепления led ленты из всех имеющихся. Однако он подходит в первую очередь для моделей небольшой мощности, таких как SMD 3528 или SMD 5050 до 14Вт/м.

Их можно закреплять непосредственно на стенку с обоями, потолок или деревянную основу шкафчиков.

С рассеиванием тепла мощность от 6 до 10Вт, спокойно справляется окружающий воздух. А вот от 14Вт, уже идет более существенный нагрев и здесь потребуется алюминиевый профиль, выполняющий роль радиатора охлаждения.

Алюминиевый скотч

Если же ваша лента находится, что называется на грани, между маломощной и мощной, да к тому же габаритный профиль и разместить-то некуда, попробуйте воспользоваться алюминиевым  или фольгированным скотчем.

Сначала на поверхность приклеиваете этот скотч, а уже на него наносите светодиодную полоску. При этом, опять же не помешает точечно воспользоваться суперклеем.

Держаться будет вполне надежно, а алюминий будет играть роль небольшого отражателя и теплоотвода.

Алюминиевый профиль

Если же у вас протяженная и мощная подсветка, выполненная на основе самых популярных светодиодов SMD 5050, или более мощных экземпляров SMD 2835 и SMD 5630,5730, то здесь никак не обойтись без алюминиевого профиля.

Он может быть трех видов:

Со всеми секретами по правильному выбору, монтажу и характеристикам данного профиля, подробно говорится в статье ниже.

Сама лента в профиль также наклеивается на скотч. Здесь благодаря идеально ровной поверхности, держаться она будет гораздо надежнее, чем на стене или деревянном основании.

Однако будьте особо внимательны в одном немаловажном моменте.

Когда вы снимаете с обратной стороны защитный слой, то в определенных местах, у вас могут оголиться токопроводящие дорожки.

И если вы их непосредственно нанесете на алюминиевую поверхность, то тем самым закоротите между собой. При первом же пробном включении произойдет КЗ со всеми вытекающими последствиями.

Чтобы избежать этого, в данных местах (и только в них), на поверхность можно нанести слой изоляционного термоклея, либо сделать изоляционную подложку из простой изоленты.

Также на термоклей очень удобно сажать места стыков и соединений, там где используются специальные пластиковые коннекторы.

А еще профиль можно снабдить таким устройством как рассеиватель. Яркая лента не будет бить по глазам, а равномерно освещать пространство.

Там, где эстетика не важна, а подсветка является либо скрытой, либо вообще временной, используйте пластиковые хомуты или нейлоновые стяжки.

Правда непосредственно на стену закрепить их не получится, придется опять же искать подходящий профиль.

Светодиодная лента 220 вольт

А что делать с моделями на 220В? На них ведь нет клеевой подложки, а сами они полностью помещены в герметичной оболочке. Как закрепить такую подсветку?

Сделать это можно тремя способами. Если речь идет о монтаже на профиль, то можно воспользоваться теми же самыми хомутами.

Для остальных случаев применяются крепежные площадки или клипсы.

Ну и последний вариант – все тот же двухсторонний скотч, приобретаемый отдельно.

Но в виду того, что светодиодную ленту напряжением 220 вольт не рекомендуется использовать в домашних условиях жилых квартир, и ее применение по большей части это улица, самым надежным вариантом остаются клипсы.

Распространенные ошибки

1Первая и самая главная ошибка – это наклеивание мощной ленты без всякого профиля, непосредственно на поверхность потолка, стены, шкафчика, короба и т.п.

Мало того, что от нагрева лента отвалится, так еще и сами светодиоды выйдут из строя довольно быстро.

2Еще один метод, которым не рекомендуется пользоваться – это строительный степлер.

Некоторые подбирают скобы, которые чуть шире самой ленты и просто пристреливают полоски к деревянным или гипсокартонным поверхностям.

Однако общее число таких пристрелок должно быть не один десяток, а стоит вам промахнуться всего один раз, и дорожка Led подсветки будет гарантировано повреждена.

3Приклеивание оголенных дорожек с обратной стороны Led ленты напрямую к алюминиевому профилю.

Как уже говорилось выше, итогом будет короткое замыкание и выход из строя контроллера или самой подсветки.

4Использование пластикового профиля от кабельного канала.

Никакого эффекта охлаждения, от такого профиля вы не получите. И все светодиоды рано или поздно (скорее рано), у вас сгорят.

Поэтому используйте только материалы предназначенные для данной работы. Не нужно ничего додумывать и экономить.

5Еще одна частая ошибка – это приклеивание ленты на термоклей.

Держаться конечно все будет хорошо, с этим никто не спорит. Однако не забывайте о нагреве поверхности при работе подсветки.

А вместе с этим нагревом, будет разогреваться и издавать неприятный и вредный запах слой клея под подложкой. Не всем понравится дышать таким воздухом у себя в спальне.

Кроме того, толстый слой термоклея препятствует отводу тепла, что еще больше провоцирует перегрев светодиодов. С помощью него, вы фактически изолируете ленту от алюминиевого основания, не давая ей толком охладиться.

Куда спрятать светодиодную ленту

Лучше всего Led подсветка смотрится:

  • в специальных нишах на потолке
  • непосредственно на потолке или стене
  • за потолочным плинтусом
  • в кухонном гарнитуре

Закрепление в нише, довольно не простой способ освещения, который требует специального короба из гипсокартона. Вот например схема такого сооружения.

Монтаж в самом коробе может производится как напрямую на саму поверхность (при маломощном освещении), так и на алюминиевый профиль.

Если у вас нет желания конструировать громоздкие короба, то можно обойтись красивым потолочным плинтусом и спрятать ленту туда.

Монтируется такой плинтус на небольшом расстоянии (примерно 100мм) от потолка.

Чтобы светодиодную ленту не было видно, приклеивайте ее изнутри.

Причем за этот плинтус можно спрятать не только ленту, но и провода питания, а также сам блок.

Это очень удобно, так как в случае выхода из строя источника питания, не придется разбирать листы гипсокартона, чтобы его заменить. Просто вытаскиваете штекер и подключаете новый блок.

При наличии натяжных потолков, для скрытой подсветки, сначала монтируется вся лента и тянутся провода, а уже затем натягивается полотно.

На кухне, правильно подобранная светодиодная лента, может играть роль не только дополнительного освещения, но и выступать в качестве полноценного света рабочей зоны.

Если раньше для этого использовались встроенные точечные светильники, то сейчас все больше применяется именно Led лента.

Она хорошо освещает:

  • мойку
  • столешницу
  • плиту для приготовления пищи

При этом ленту можно крепить не только снизу шкафчиков, но и внутри них!

Таким образом, будут отлично подсвечиваться кухонная утварь, хрусталь, посуда и т.п.

Если же вы приклеите подсветку сверху шкафов, то это уже будет именно декоративное освещение, полноценного света от такого монтажа не ждите.

svetosmotr.ru

Монтаж светодиодной ленты: инструкция

Если вы задумали ремонт квартиры, одним из первых встанет вопрос выбора осветительной аппаратуры. Прекрасная альтернатива традиционным лампам и светильникам — светодиодная лента. При установке ленты со светодиодными лампами на потолок существенно изменится не только вид комнаты, открываются большие возможности в выборе дизайнерского решения. В статье мы ознакомим вас с тем, как выполнить монтаж светодиодной ленты своими руками, а также о преимуществах использования данной осветительной аппаратуры и особенностях выбора той или иной ленты.

Устройство ленты со светодиодами

Дюралайт (светодиодная лента) представляет собой пластичную печатную плату, в которую вмонтированы маленькие лампочки различного оттенка, а также резисторы. Последние исполняют роль сопротивления. Печатная (монтажная плата) имеет липкую самоклеющуюся основу, поэтому применять светодиодные ленты можно во многих местах: дома, в квартире, в ресторанах, гостиницах, клубах, барах и в других коммерческих зданиях. Благодаря своим особенностям, ленту со светодиодами свободно можно использовать при освещении труднодоступных мест.

Важно! Светодиодные лампы обычно располагаются по поверхности токопроводящей нити на одинаковом расстоянии.



Варианты цвета светодиодной ленты

Светодиоды имеют различные цвета свечения:

  • Теплый белый.
  • Холодный белый.
  • Зеленый.
  • Синий.
  • Желтый.
  • Красный.
  • Многоцветный.



Стандартные размеры светодиодной ленты

  • Ширина 8-10 мм.
  • Толщина — 2-3 мм.
  • Длина ленты в катушке — по 1 или 5 м.



Выбор светодиодной ленты — критерии, свойства

При выборе светодиодной ленты желательно сразу определиться со своими требованиями, а для этого надо знать, какими именно критериями различаются представленные в продаже виды осветительной нити. Это позволит ускорить процесс купить правильный вариант осветительного приспособления в планируемом ценовом диапазоне.



Перечислим основные отличительные характеристики:

  1. Яркость.
  2. Тип (одноцветная или трехцветная).

    Важно! Одноцветные дюралайты могут быть зеленого, белого, синего, красного, желтого цветов. Многоцветные — ленты RGB способны менять цвет подсветки, благодаря специальному контроллеру.

    Оттенок светодиодных ламп зависит от типа кристалла, встроенного внутри.

  3. Количество ламп на одном метре. Чем их больше, тем ярче лента, а значит — стоимость ее будет выше.
  4. Основа (самоклеющаяся или нет).
  5. Качество влагозащиты — определяется классом IP.
  6. Использование DIP или SMD. Чаще используют SMD (поверхностный монтаж) как более дешевый вариант.

Важно! Перед приобретением светодиодной полосы определитесь с нужной вам яркостью освещения, уровнем влажности места установки, а также необходимой длиной ленты. При выборе учитывайте оптимальное количество светодиодов для требуемого уровня освещенности, чтобы не переплачивать за ненужную яркость.

Достоинства светодиодной ленты

Перед установкой и монтажом светодиодной ленты ознакомьтесь с достоинствами осветительной аппаратуры. Это позволит убедиться в правильности своего выбора.

Основные достоинства дюралайта:

  1. Незначительное энергопотребление — благодаря небольшой мощности.
  2. Выгодный срок службы, независимо от типа помещения — от 5 до 13 лет.
  3. Возможность укладки по любой траектории — за счет пластичности нити.
  4. Возможность выбора необходимой длины дюралайта, так как кратность резки составляет 6-10 см (через 3-5 светодиодов).
  5. Освещение такой лентой имеет самый высокий коэффициент полезного действия. Светодиоды не выделяют тепло, электроэнергия тратится только на излучение света.
  6. Отсутствие мерцания.
  7. Переносимость к перепадам напряжения в электросети, в частности лента продолжает функционировать при сниженном напряжении до 130 В.
  8. Отсутствие ультрафиолетового излучения.
  9. Возможность самостоятельно подобрать цветовую гамму.
  10. Пожаробезопасность.
  11. Экологичность.
  12. Качество свечения на протяжении всего срока эксплуатации остается неизменным.
  13. Простая укладка — благодаря применению монтажного скотча или самоклеевой основы.
  14. Гарантия производителя. Вся светодиодная продукция имеет длительную гарантию, что выгодно отличает ее от привычных ламп накаливания или люминесцентных приборов.



Общие правила монтажа светодиодной ленты

При установке светодиодной ленты соблюдайте некоторые правила и требования, чтобы обеспечить безупречную и долгую работу освещения. Чаще всего самыми выигрышными для укладки осветительной нити с точки зрения практичности и дизайна становятся такие места в помещениях:

  • ниши стен или потолка — для этого применяются специальные короба;
  • по поверхности стен и потолков внутри пластиковых уголков;
  • за потолочным плинтусом.

Технология подключения и монтажа во всех случаях практически одинакова. Общие правила заключаются в следующем:

  1. Дюралайт подключается только через специальный блок питания, понижающий напряжение, но не напрямую к 220 В. Для функционирования светодиодного источника достаточно напряжения в 12 или 24 В.
  2. Каждый вид ленты соединяйте и фиксируйте на нужной поверхности посредством подходящих разъемов и коннекторов.
  3. Механическое воздействие на дюралайт, в том числе резкие перегибы, во время монтажа недопустимо.
  4. Соединяя отдельные отрезки, убедитесь, что вы не нарушаете целостность токопроводящих дорожек, которые питают светодиоды.
  5. Обращайте особое внимание на класс IP по пыли и влагозащищенности. Класс IP 65 позволит установить освещение даже в воде.
  6. Поверхность, на которую будет наклеиваться нить со светодиодами, обязательно должна быть гладкой и чистой. Это позволит избежать повреждения печатной платы.
  7. Если выбрана лента на клеевой основе, зафиксировать ее на поверхности можно только 1 раз. Поэтому тщательно продумайте конфигурацию линии освещения, сделайте предварительную маркировку траектории, чтобы избежать неточности.
  8. На отрезок ленты более 4А рекомендуем использовать не имеющиеся в продаже коннекторы для соединения, а пайку, так как она гораздо надежнее.
  9. Подключайте последовательно не более 5 м дюралайта. Иначе — лампы на конце нити будут выдавать свет меньшей яркости, а в дальнейшем это приведет к стабильной перегрузке всей системы.
  10. Мощность выбранного блока питания должна превосходить общую мощность подключенной светодиодной ленты минимум на 20-30% при полной нагрузке.
  11. Для подключения питания осветительной аппаратуры пригласите квалифицированных специалистов. Если вы будете подключать освещение самостоятельно, внимательно отнеситесь к стыковке места вход блока питания с выходом.

    Важно! При работе с током обязательно придерживайтесь техники безопасности.

  12. Перед разрезанием ленты на куски, аккуратно размотайте катушку светодиодной ленты и подключите ее к блоку питания для теста на исправность. В случае брака верните светодиодную ленту по гарантии.

    Важно! Во время проверки исправности, осветительная аппаратура должна поработать в активном режиме от 8 до 24 часов.

Советы по дизайну помещения со светодиодным освещением

Чтобы получить действительно выигрышный результат интерьера, при укладке дюралайта учтите такие рекомендации:

  1. Расстояние между уровнями должно составлять 20 см. При уменьшении или увеличении расстояния можно получить неравномерный свет, что недопустимо.
  2. Оптимальная величина заглубления — 2-3 см.
  3. Во время монтажа оборудования используйте монтажный пластиковый угол. Крепится он просто и легко при помощи двухстороннего скотча.
  4. Не рекомендуем подсвечивать глянцевый потолок, так как диоды на таком потолке будут отражаться как в зеркале.
  5. В стесненных условиях помещения с ограниченной вентиляцией рекомендуется монтаж светодиодной ленты в комбинации с алюминиевым профилем. Это необходимо для отвода тепла, так как перегрев значительно сократит ресурс светодиода.
    Важно! При монтаже учитывайте удобство для ремонта в будущем. Например, если вы установите осветительную нить за подвесным или натяжным потолком, без частичной разборки потолка вы не сможете отремонтировать устройство.

Способы крепления светодиодной ленты

Светодиодная лента монтируется на потолок следующими способами:

  1. Монтаж светодиодной ленты в потолочный плинтус. Данный способ обладает огромным преимуществом — вам не нужно выполнять переделку потолка, так как сам потолочный плинтус монтируется на некотором расстоянии (8-10 см) от потолка. После монтажа плинтуса, приступайте к приклейке дюралайта: снимите нижний слой ленты и приклейте на потолочный плинтус, как обычную липкую ленту.
  2. Установка ленты в карниз, изготовленный из гипсокартона. Данный способ значительно сложнее, но потолок будет выглядеть намного эффектнее.

Монтаж светодиодной ленты на потолке

Монтаж светодиодной ленты своими руками осуществляйте последовательно:

  1. Определите длину и тип ленты, подберите профиль.
  2. Приобретите контроллер управления цвета и яркости свечения. Он плавно переключает цвета, а диммером регулируют яркость при помощи пульта управления.
  3. Для соединения дюралайта купите коннекторы. Разъемы могут иметь плоскую либо круглую форму — это зависит от типа светодиодной ленты и производителя.
  4. Подберите блок питания, который будет выполнять функцию понижающего трансформатора — в комплекте он не идет.
  5. Соберите всю систему, последовательно укладывая и приклеивая нить со светодиодами.
  6. Подключите светодиодную ленту к блоку питания.

Остановимся на некоторых пунктах подробнее.

Выбираем блок питания

Блоки питания бывают различной мощности — от 6 до 400 Ватт. Потребление энергии зависит от качества ленты, плотности расположения светодиодов. Как уже упоминалось ранее, мощность блока должна быть как минимум равна потребляемой мощности ленты плюс запас около 25%.

Важно! Рассмотрим вычисление мощности на примере:

У нас есть лента длиной 5 м и мощностью 9,4 Вт.

Для расчета мощности блока питания: 5 м * 9,4 Вт = 47. Не забываем о запасе: 47 * 1.25 = 58.75 Вт.

Как видно, нам нужен блок питания минимум 58.75 Вт. Можно округлить до 60 Вт. Такой найти не трудно в магазине радиодеталей.



Как выбрать профиль?

Профили для монтажа осветительной аппаратуры различаются по материалу, а также устройству. Рассмотрим основные из них. По материалу изготовления различают:

  1. Алюминиевый профиль. Такая система универсальна и надежна и будет уместна в интерьере любого стиля. Применяются профили этого типа для максимально быстрого и легкого создания конструкции системы освещения.
  2. Пластиковый профиль. Короб профиля для осветительной аппаратуры часто изготовляют из прочного пластика. Он бывает прозрачным либо матовым. Достоинство данного профиля: эластичен, стойкий к механическим воздействиям, к температурным перепадам и влаге.

Важно! Пластиковый корпус подходит для монтажа осветительных конструкций в общественных зданиях, в подсветке витрин, торгового оборудования, а также мебели. Профили из пластика используют даже для подсветки ледяных горок, катков и скульптур.



По устройству профили бывают:

  1. Угловой. В некоторых случаях стандартный профиль неуместен, и тогда применяют угловой, который подходит для подсветки витрин торговых залов, шкафов и используется вместо потолочного плинтуса. Выбрав такой вариант, проявите свою фантазию по расположению осветительной нити. В данном случае есть возможность осуществить монтаж даже в нестандартных местах, за счет незначительных габаритов крепежа, высокой скорости и простоте укладки. Например, для подсветки оконных рам, полов, полотна входной двери и т. д.
  2. Встраиваемый. Выглядит встраиваемый металлический профиль объемно и имеет массу достоинств, в частности, устойчив к агрессивному воздействию окружающей среды. При монтаже данного вида профиля используйте специальные клей или крепление, чтобы конструкция была качественной.
  3. Врезной. Профиль данной конструкции чаще всего применяют в мебельной промышленности, чтобы сделать подсветку столов, кухонных гарнитуров, шкафов. Алюминиевая конструкция имеет цвет серебра либо золота. Длина профиля составляет 1-2 м. Часто врезной профиль оснащают матовыми световыми фильтрами, чтобы свет от ленты рассеивался. Новой мебели такие фильтры придают привлекательный вид, а старой мебели — новую жизнь.

Схема монтажа светодиодной ленты под натяжной потолок:

  1. Срастите полосы ленты до получения нужной длины. Нить разрезайте, ориентируясь на специальные метки, иначе можете повредить контакты (обычно допустимые места разреза обозначают маркировкой в виде маленьких ножниц).
  2. Соберите схему на полу, чтобы проверить плотность соединения и убедиться в качестве работы осветительного оборудования:
    • цветную ленту RGB подключите к контроллеру, соблюдая метки по цвету проводов на разъемах: R — для красного, G — для зеленого, B — для синего. Для черного провода разъем обозначен 12 В или 24 В;
    • контроллер подключите к понижающему трансформатору — блоку питания.
      Важно! При подключении трансформатора не ошибитесь с переплюсовкой, иначе лента быстро может перегореть
  3. Подключите собранную схему в сеть и проверьте правильность сборки.
  4. Если все работает качественно, отсоедините ленту от контроллера и приклейте к потолку.

Важно! После монтажа осветительной ленты подключите ее еще раз в сеть и проверьте качество работы. Только после положительного результата теста можно собирать полотно самого натяжного потолка.

Советы при монтаже и подключении дюралайта

  1. Прежде чем приклеивать светодиодную ленту, подготовьте поверхность для монтажа. Она должна быть гладкой и обезжиренной. Для этого обработайте ее спиртом и чистой тряпкой.
  2. Мощный дюралайт (более 10 Вт\м) монтируйте на профиль из металла либо на алюминиевую подложку.
  3. Конструкцию для удобства приклеивайте на слой 3М или клей/герметик.
  4. При монтаже дюралайта на токопроводящие поверхности, например на металлические конструкции, обязательно изолируйте ленту, помещая ее в каркас.
  5. Во время сборки исключите повреждения проводящих дорожек.
  6. При подключении больших отрезков ленты используйте параллельное подключение. При последовательном — произойдет перегрузка проводящих дорожек, что приведет к перегоранию.

Важно! Перед тем, как выполнять монтаж светодиодной ленты, не только запомните все эти правила, но и просмотрите видео-уроки. Особенно, если вы выполняете подобную работу впервые и не уверены в своих силах.

Монтаж светодиодной ленты — видео

Заключение

Надеемся, что следуя нашим советам и рекомендациям, монтаж светодиодной ленты на кухне или в любой другой комнате прошел успешно, и в вашей квартире вечером царит мягкий, красивый свет, а интерьер преобразился и стал более уютным.

biostar-russia.ru

РубрикаРазное

Добавить комментарий
