Монтаж трапа – видео-инструкция по монтажу своими руками, особенности чугунных, пластиковых горизонтальных, изделий, из нержавеющей стали, цена, фото

Содержание

монтаж + фото и видео

Душевые кабины, в которых вместо привычного поддона обустроен слив на полу, так называемый душевой трап, давно уже популярны во всем мире. Неоспоримым их преимуществом является удобство, надёжность, высокие эксплуатационные характеристики и низкая стоимость. К тому же, такое устройство даёт широкое поле для полета фантазии дизайнера. Установка трапа для душа своими руками – работа трудоёмкая, но несложная. Результат монтажа не принесет неприятных сюрпризов, если четко следовать всем требованиям и соблюдать последовательность выполнения работ.

Требования к установке

Для бесперебойной работы душевого трапа следует учитывать особенности его конструкции, пропускную способность системы слива, а также знать правила монтажа таких устройств. Выделим основные моменты, на которые следует обратить внимание:

  • Степень нагрузки дренажной решетки должна соответствовать классу А.
  • Обязательное наличие гидроизоляции и уплотнения швов, стыков, углов и линий примыкания.
  • Пропускная способность устройства по сливу воды должна соответствовать минимальному показателю в 1,5 л/сек.
  • Обязательное наличие встроенного сифона в конструкции слива.

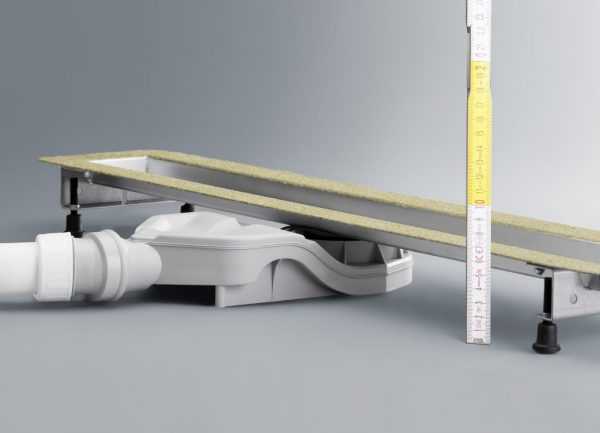

  • Для установки трапа по высоте, его конструкцией должна предусматриваться система регулировки.
  • В случае применения вертикального слива, трап должен иметь сечение втулки 110 мм в соответствии с диаметром основного трубопровода канализации. Если же предусматривается горизонтальное подключение, требуемый диаметр втулки равняется 50 мм.
  • Решетка слива не должна выступать над уровнем пола.
  • Межплиточные швы не должны превышать 2 мм по ширине.
  • Все присоединения и стыки труб должны быть загерметизированы самым тщательным образом.
  • Необходимые уклоны необходимо контролировать на каждом этапе работ.

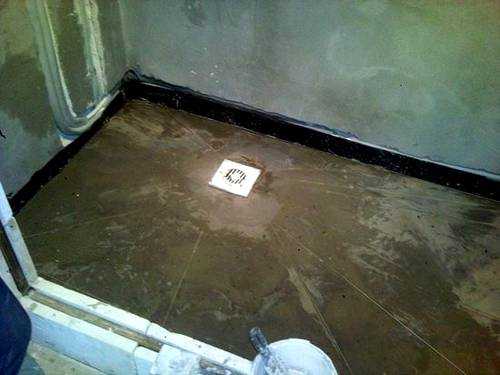

Сливной душевой трап

Если установка трапа предусматривается на этапе общего строительства дома, то канализация прокладывается в монолитном полу или подключается к канализационному стояку, вертикально проходя сквозь пол. Но часто слив такого типа монтируют и на стадии ремонта. При этом для установки сифона и канализационных труб чаще всего не вырезают углублений в первоначальной стяжке, а сооружают помост или возвышение с высотой ступени 10-15 см.

Для этого по периметру будущей душевой кабины устанавливают опалубку, монтируют сливную систему и заливают бетонную стяжку. После обустройства душевого трапа опалубку разбирают, а все поверхности облицовывают керамической плиткой.

Если вы редко используете душ, то возможно появление запаха канализации вследствие высыхания водяного затвора в сифоне. Чтобы этого избежать, налейте туда немного подсолнечного масла. Масляная пленка не даст влаге испаряться и запах исчезнет.

При установке душевого трапа следует выполнять все рекомендации по монтажу

Расположение сливного трапа

Высота пола в душе напрямую зависит как от расположения стока, так и от высоты сифона. При повышении последнего параметра увеличивается уклон сливных труб, а значит, повышается общая пропускная способность всей системы. Так, низкие сифоны позволяют пропускать не более 0,5 литров воды в секунду, тогда как высокие – втрое больше. Для повышения пропускной способности некоторые сливные системы имеют два сифона с двумя каналами.

Еще на стадии проектирования необходимо определить расположение трапа. От этого фактора может зависеть как особенности его конструкции, так и пропускные возможности слива.

В свою очередь место размещения душевого трапа часто выбирают исходя из расположения канализационного стояка.

Вариантов размещения подобных водостоков немного:

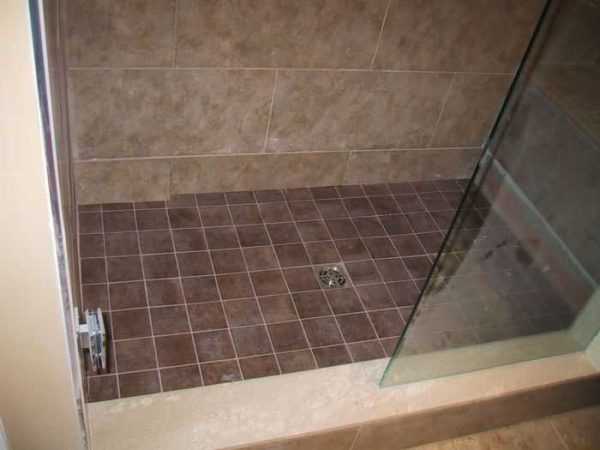

  1. В центре. При таком расположении уклон к сливной решётке выполняют со всех четырех сторон. Центральное размещение – один из самых популярных вариантов, который допускает установку трапов любой формы.
  2. На краю пола. Это размещение подразумевает небольшой уклон всей поверхности пола в сторону слива. Такой вариант прекрасно сочетается с трапами щелевого типа, которые, кроме высокой пропускной способности, ещё и отлично смотрятся в интерьере.

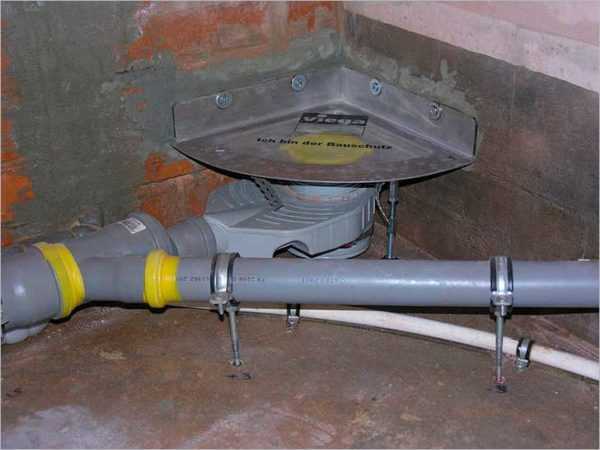

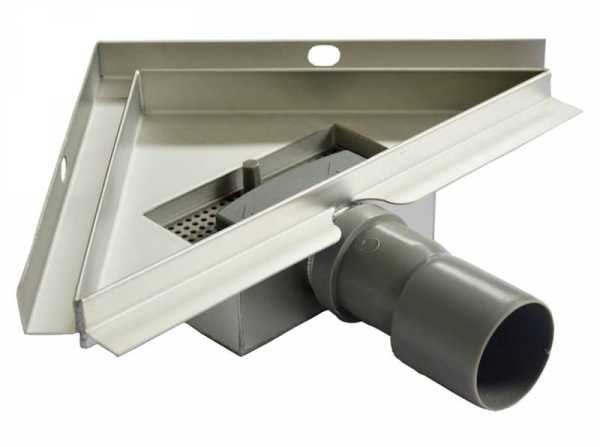

  3. В углу. При таком расположении устанавливают трап треугольной формы.

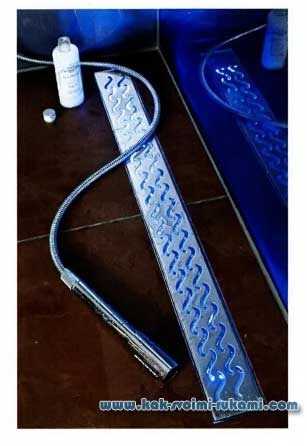

Сливной трап щелевого типа оригинально смотрится в интерьере душевой кабины

Какое бы размещение душевого слива вы не выбрали, важно учитывать требуемые уклоны. Лишь в таком случае душ сможет нормально функционировать.

Последовательность работ

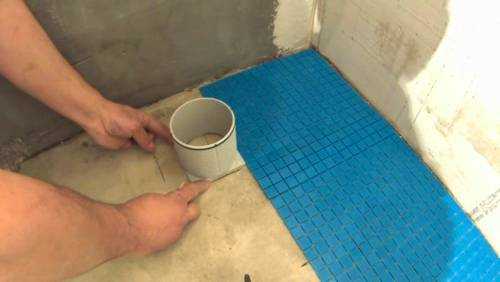

Если монтаж трапа планировался ещё до начала ремонта, то стяжка позволит установить канализационные трубы ниже уровня будущего пола. Для выполнения работ вам понадобятся:

  • Перфоратор или ударная дрель.
  • Плиткорез.
  • Строительный уровень и рулетка.
  • Угольник, маркер, линейка.
  • Набор ключей, отвертка.
  • Правила для обустройства стяжки.
  • Шпатели для укладки плитки.
  • Инструменты для приготовления стяжки.

Из материалов требуется запастись пластиковым или металлическим трапом необходимой конструкции и габаритов, сухой смесью для стяжки (необходимое количество можно вычислить из величины расхода, указанной на упаковке), плиткой, клеем для плитки, затиркой для швов, а также силиконовым герметиком.

Если конструкцией трапа не предусмотрены механизмы регулировки его высоты, воспользуйтесь подручными материалами

Работу выполняйте в такой последовательности:

  • Снимите с трапа декоративную решетку, а с сифона ёмкость, предназначенную для сбора мусора.
  • Присоедините к трапу сам сифон. Проследите, чтобы угол соединения соответствовал необходимым параметрам.
  • Все поверхности, которые будет видно после монтажа, заклейте строительным скотчем. Такую же процедуру проведите с отверстием сифона.
  • Установите крепёж трапа.
  • Присоедините к устройству канализационную трубу с уклоном в сторону стояка не менее 30мм на один метр расстояния, а также выполните подключение канализации к стояку. В случае применения проходной конструкции, присоедините дополнительную трубу под необходимым уклоном.
  • Отрегулируйте высоту ножек трапа или воспользуйтесь подручными материалами, чтобы выставить трап в нужном положении.
  • Проконтролируйте все уклоны и уровни. Напоминаем, что решётка должна находиться на одной высоте или на 1-2 мм ниже уровня кафеля. Уклон пола в сторону трапа должен быть не менее 10мм на каждый метр поверхности.
  • Чтобы трап впоследствии не отходил от стяжки, обезжирьте его поверхность.

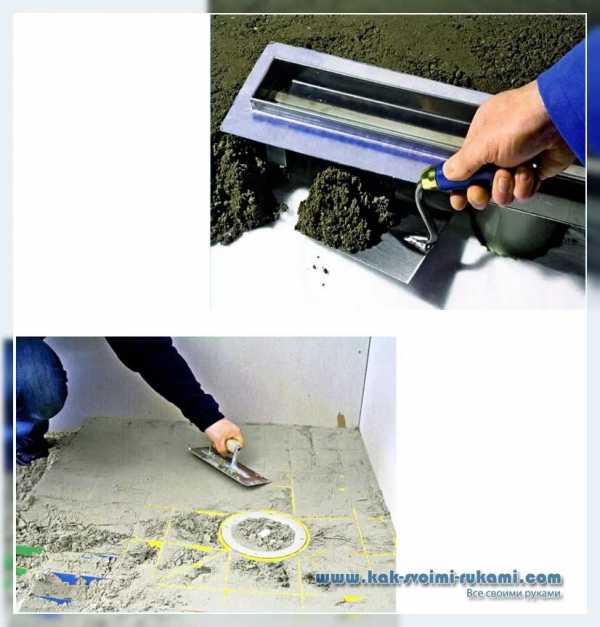

  • Зафиксируйте трап необходимым количеством раствора и дайте смеси схватиться.
  • Если вы хотите повысить комфорт при пользовании душем и установить систему теплого пола, проведите необходимый монтаж.
  • Уложите стяжку с учетом толщины плитки, уложенной на клей. Если конструкция трапа предусматривает установку фланца, стяжку выполняют вровень с этой конструкцией.
  • После того, как раствор полностью схватится, из «изопласта» вырежьте прокладку-фартук размером не менее 40х40см с отверстием по центру с диаметром, равным внутреннему размеру фланца и прижмите его ответную часть винтами.
  • Уложите гидроизоляцию, предварительно вырезав отверстие под слив. Если вы не будете устанавливать фартук, то просто обработайте специальной грунтовкой поверхность возле трапа для гидроизоляции.
  • Уложите плитку на клей, затрите швы водостойкой затиркой.
  • Загерметизируйте места примыкания плитки к фланцу при помощи силиконового герметика.
  • Соберите сифон, установите решетку.

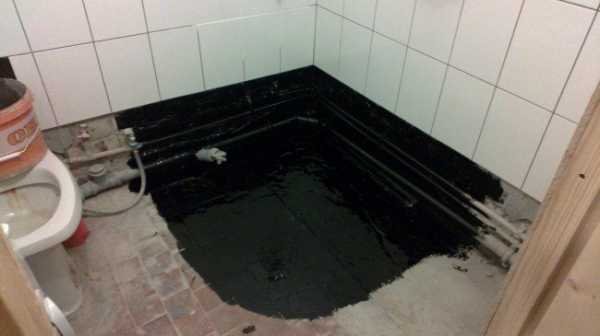

Гидроизоляция трапа – одно из самых важных требований к его монтажу

При укладке плитки работу следует начинать от трапа к стенам. Лучше, если еще на стадии проектирования место под трап будет выбрано с учетом габаритных размеров кафеля и толщины межплиточных швов. Это, а также применение конструкций квадратной формы, позволит уменьшить количество нарезаемого кафеля. К слову, надо использовать только влагостойкую плитку и клей.

В процессе ремонта сначала проводят облицовочные работы на полу, а затем на стенах, но никак не наоборот. При этом все углы возле пола лучше проклеить специальной гидроизоляционной лентой.

Для уменьшения толщины стяжки на пол возле трапа можно уложить плиты из вспененного полистирола. Плотность такого материала должна быть не ниже 35 кг/м3.

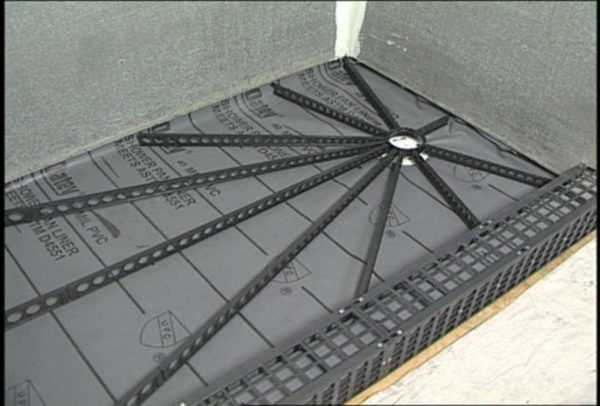

Наборы для установки трапов, появившиеся в торговой сети в последние годы, значительно облегчают обустройство душа без поддона. В такой комплект кроме самого душевого слива входит система направляющих из перфорированного металлопластика. В конструкции направляющих учитываются необходимые уклоны, поэтому вероятность ошибок сводится к минимуму.

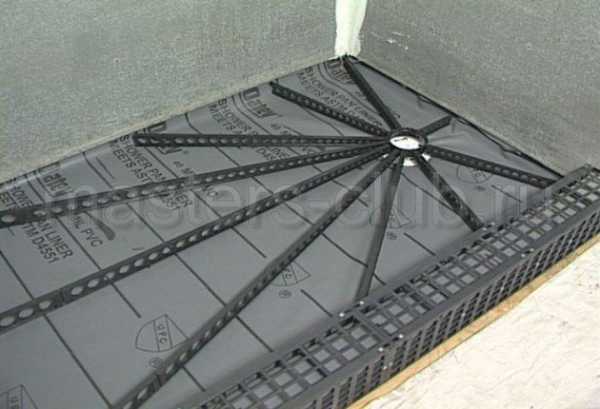

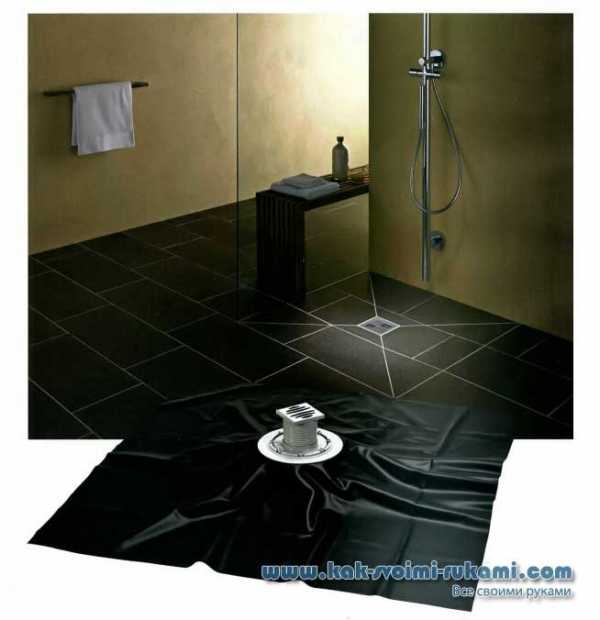

Максимально упростить процесс установки трапа в душе поможет готовый набор для монтажа

Популярными становятся и акриловые или эмалированные стальные плоские поддоны для монтажа вровень с уровнем пола. При их установке под трап выбирается приямок, а под установку канализационных труб в поверхности пола вырезаются каналы с учетом необходимых уклонов.

Обустройство ванной комнаты в соответствии с новыми тенденциями позволит не только наслаждаться модным дизайном душевой кабинки, но и сможет облегчить приём душа пожилым людям и инвалидам.

Мастер-класс по установке сливного трапа

Оцените статью: Поделитесь с друзьями!

remkasam.ru

Установка душевого трапа: инструкция

Начиная ремонт в ванной комнате или ее строительство, всегда хочется, чтобы этот процесс прошел слажено, быстро и с небольшими финансовыми затратами. Можно ли сэкономить финансы, если установка душевого трапа в ванной комнате будет сделана своими собственными силами? Предложенная пошаговая инструкция даст ответ на данный вопрос.

Во избежании появления неприятного запаха в душевой необходимо дополнить трап специальным сифоном.

Назначение душевого трапа

Существует еще одно название душевого трапа — это сантехнический. Сантехнический, так как его предназначение — это выполнение санитарно-технических функций в собственной квартире, а также в общественных местах: для стоков грязной воды, в бассейнах, гаражах, прачечных, автомойках и так далее. Являясь оборудованием для ванной комнаты или душевой, он отводит в канализационную сеть стоки с поверхности пола. В ванной комнате, если вода перельется через край ванны, нижние этажи не будут затоплены благодаря душевому трапу. Если установить душевую кабину в ванной комнате, и к выложенному полу просто вывести канализационную трубу, этого будет недостаточно.

Схема душевого трапа с размерами.

Необходимо грамотно произвести монтаж душевого трапа, который вместе со сливной трубой размещается в углублении в полу, и форма которого варьируются от обычного квадратного и треугольного до круглого или лотка. Небольшой, закрытый сверху решеткой, размером от 75-ти до 120-ти см — это и есть трап-лоток. Устройство дополняется специальным сифоном, если хозяева ванной комнаты желают избежать там неприятных запахов. Душевую кабину трап защищает от протеканий, гарантируя герметичное соединение. Не нужно экономить время на поиске качественного душевого трапа, так как правильно подобранный, он принесет чистоту и гигиену в ванную комнату.

Вернуться к оглавлению

Строение трапа для душа и особенности его установки

Большинство домашних мастеров в состоянии установить душевой трап в ванную комнату самостоятельно. Монтаж требует детального изучения особенностей установки душевого трапа и его строения. Нужно продумать план монтажа до начала процесса строительства или процесса ремонта ванной комнаты (душевой). Душевой трап имеет свойство монтироваться в бетон, кафель, дерево и может являться основой при укладке плитки. Когда кафельная плитка на пол еще не выбрана, эти свойства приходятся как нельзя кстати. Трубы в полу, отвечающие за канализацию, расположены под небольшим уклоном, поэтому необходимо будет поднять уровень пола или возвести подиум.

Благодаря установленному душевому трапу слив воды в душевой кабине или душевом уголке может быть организован прямо в пол.

Схема устройства линейного душевого трапа.

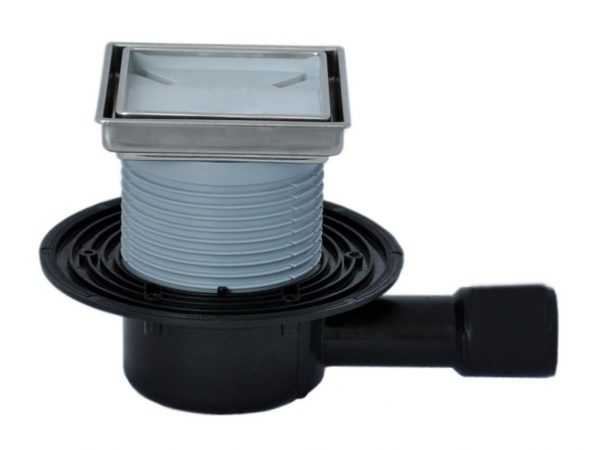

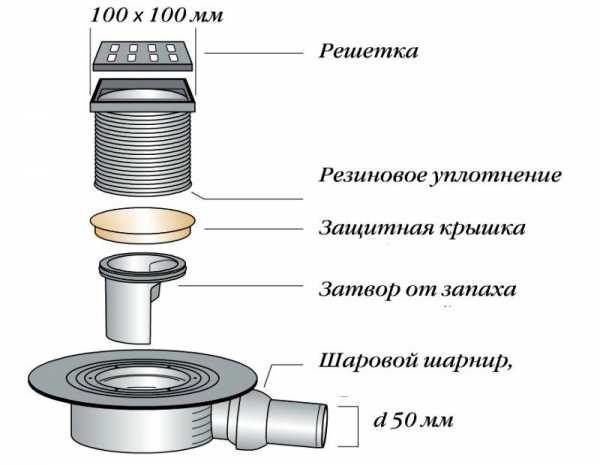

Душевой трап состоит из решетки, ситечка, вентиляционного отверстия, сифона, мусоросборного стакана сифона и цоколя. Колпачок, сетка и фильтр позволяют воде проходить в дренажную трубу, захватывая волосы и другой мусор. Мусоросборный стакан сифона — это наклонная поверхность, предупреждающая утечку, он собирает воду и направляет ее в сторону стока. Сифон состоит из U-образной трубы ниже поверхности душевой, он защищает от газов, направленных ​​вверх, а отверстие предотвращает проникновение воды наверх. Благодаря грамотному внутреннему строению даже при минимальной монтажной высоте вода в сифоне соблюдает свой необходимый уровень.

Вернуться к оглавлению

Коротко об установке душевого трапа

Небольшое углубление, которое делается в полу заранее, необходимо для установки сливного душевого трапа. Также для увеличения скорости оттока воды и уменьшения ее простоя необходимо произвести наклон поверхности пола в сторону трапа. Уровень облицовочной плитки должен быть немного выше уровня решетки. Высота установки должна быть рассчитана точно. После подключения к системе канализации и проведения тщательной гидроизоляции конструкция заливается цементным раствором, на который кладется керамическая плитка или мозаика.

Вернуться к оглавлению

Пошаговая инструкция самостоятельного монтажа душевого трапа

Установка трапа требует наличия следующих инструментов:

Схема монтажа душевого трапа.

  1. Дрель.
  2. Перфоратор.
  3. Лобзик.
  4. Ключи для регулировки болтов.
  5. Уровень.
  6. Карандаш.
  7. Рулетка.
  8. Угольник.
  9. Отвертка.
  10. Защитные очки.
  11. Инструменты для укладки стяжки.

Следует заметить, если привезенная стяжка уже готова к работе, то инструменты для ее приготовления не понадобятся. В противном случае монтаж трапа потребует ведро, лопаты для замеса или миксер.

Решетка душевого трапа должна быть ниже уровня плитки примерно на 1-2 мм.

  1. Извлекаем и убираем решетку трапа в безопасное место. То же проделываем и с мусоросборным стаканом сифона.
  2. Пластиковый сифон присоединяем к трапу под нужным углом.
  3. Наружные полированные кромки трапа, входное отверстие сифона и его внутренности заклеиваем скотчем и следим, чтобы в данное отверстие не попадал мусор.
  4. Устанавливаем болты в проушины. В зависимости от модели для некоторых установок душевых трапов нижние проушины не используются.
  5. Присоединяем трап к канализационному стояку. Уклон присоединительной трубы в сторону стояка должен быть до 3-х см на один м. Водяной затвор в сифоне сорвется, если угол уклона будет неправильным. В дальнейшем сифон необходимо будет регулярно чистить по той причине, что скорость ухода воды зависит от засоренности сифона.
  6. Регулируем гайками необходимую высоту ножек, которая указана в проекте. Возможно, что ножки не были куплены, тогда используем другой подручный материал, например кирпич.
  7. Проверяем уровень решетки, который должен быть ниже уровня плитки на 1-2 мм. Проверяем уклон поверхности пола там, где вода будет активно растекаться. В сторону трапа он должен быть наклонен — 1 см (минимум) на 1 м. Если ванная (душевая) комната имеет большую площадь, то уклон нужно сделать посредством стяжки. Если уклон будет создан только за счет толщины клея для плитки, то кафельная плитка начнет отслаиваться.
  8. Обезжириваем поверхность трапа для хорошего сцепления со стяжкой.
  9. Фиксируем трап раствором перед окончательной заливкой стяжки. Ожидаем некоторое время его схватывания.
  10. Укладываем стяжку, рассчитываем высоту, беря во внимание толщину плитки и клея для трапа без фланцев. Для трапа с фланцами стяжку укладываем вровень с ними. Под сифоном и трапом не должно быть пустот.
  11. Стяжку вокруг трапа обрабатываем гидроизолирующей грунтовкой.
  12. Укладываем плитку согласно рисунку, используя качественные растворы.
  13. Герметизируем швы силиконовым герметиком в том месте, где плитка примыкает к кромке канала.
  14. Снимаем скотч и отмываем грязные поверхности.
  15. Устанавливаем детали сифона и решетки.

Главное в процессе установки душевого трапа — это правильно рассчитать его высоту, которая должна быть доступной до труб водостока. А также не забыть соблюсти правила техники безопасности в процессе монтажа. Соблюдаем осторожность при работе с электроинструментами. Пользуемся защитными очками для защиты от попадания в глаза опилок или других отходов.

Установка душевого трапа может показаться сложной в начале, возможно, монтаж придется переложить на плечи специалистов. Но в конечном итоге, цель — монтаж душевого трапа, будет достигнута. вы будете гордиться вашей ванной комнатой, оформленной современными строительными технологиями.

Поделитесь полезной статьей:

bezsantexnika.ru

Пол со сливом: устройство, установка сливного трапа

В последние десятилетия понятие «хороший ремонт» очень быстро меняется. Например, некоторое время тому назад очень популярны были душевые кабины. Теперь набирают популярность встроенные душевые без поддона. Для их обустройства требуется пол со сливом, а для его организации требуется установка трапа — специального устройства для сбора воды с пола.

Виды сливных трапов

Содержание статьи

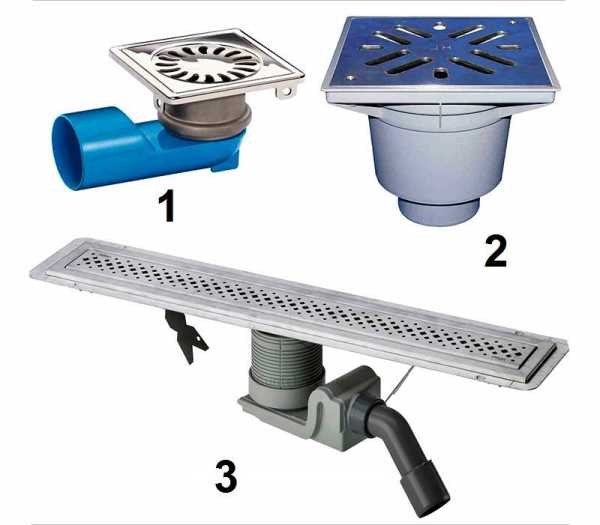

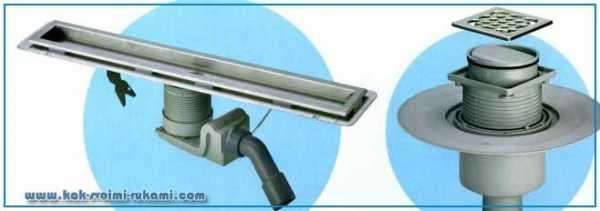

Трапы для слива воды отливаются по типу установки. Есть они трех видов:

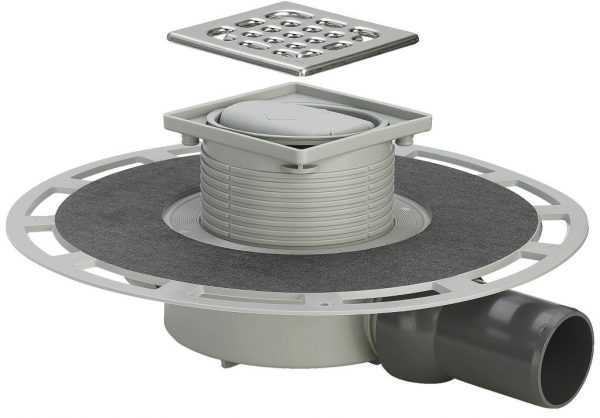

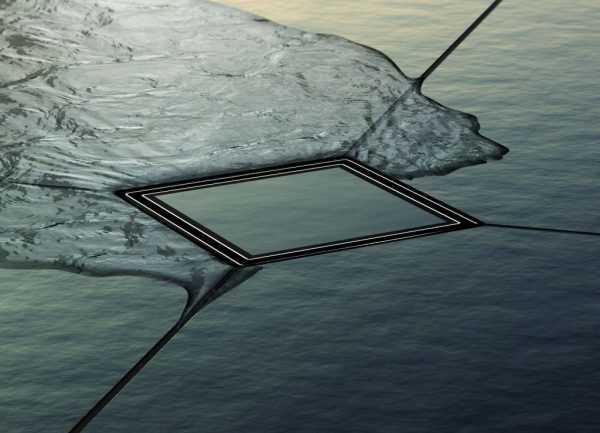

  • Точечные. Обычно приемное отверстие имеет небольшой размер, решетка — квадратная, реже — прямоугольная. Устанавливается в любом месте.

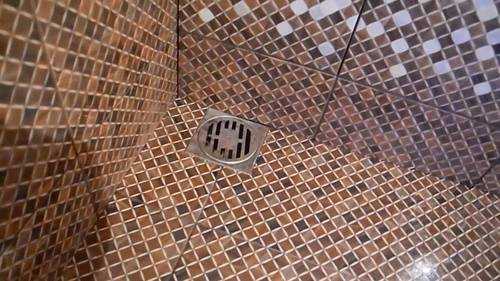

    Точечный слив в полу делают чаще всего. Для небольших душевых кабин без поддона — он лучший выбор

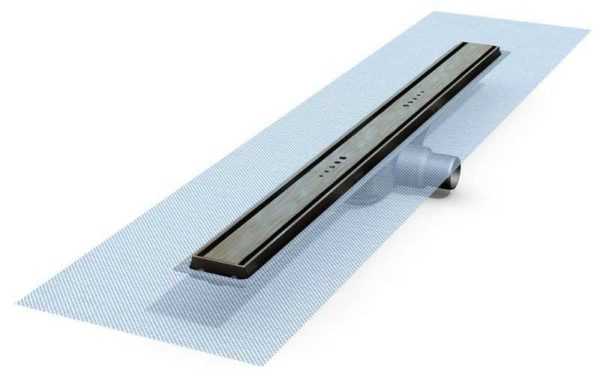

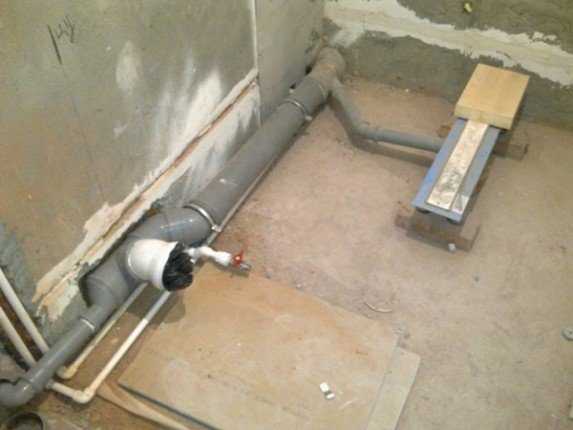

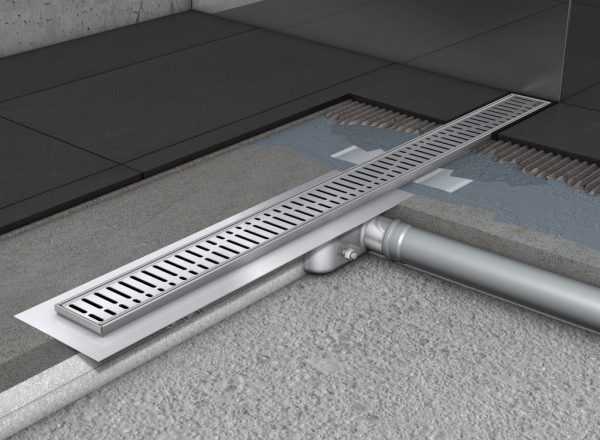

  • Линейные. Форма приемной камеры — прямоугольная, длинная и узкая. Устанавливается в основном вдоль стен, отступив от них некоторое расстояние.

    Линейный водяной трап отличается формой приемной камеры, само устройство и установка аналогичны

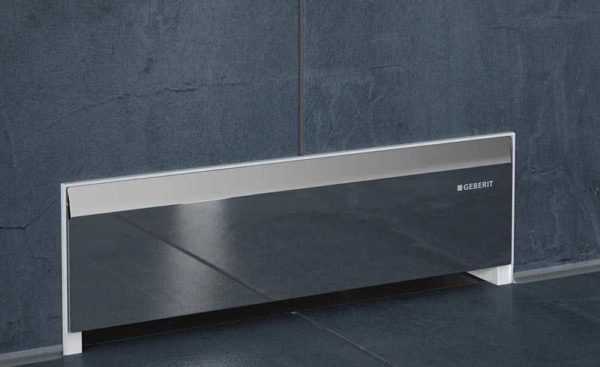

  • Пристенный трап. Отверстие для слива тоже длинное и узкое, но эта конструкция отличается тем, что монтируется не только в пол, но и в стену. В стену замуровывается инсталляция, там же, за стеной находятся канализационные трубы, а само сливное отверстие располагается точно возле стены.

    Пристенный трап для слива воды имеет другую конструкцию

Чаще всего, чтобы сделать пол со сливом, используют точечные трапы, намного реже — линейные. Установка пристенных трапов — вообще довольно редкое явление, так как монтаж возможен только на этапе капитального ремонта, причем не только пола, но и стен. К тому же такие устройства намного дороже.

Типы затворов

Кроме разных конструкционных решений трап слива воды в пол (точечный или линейный) имеет затворы разного типа. Затвор — это устройство, которое предотвращает попадание в помещение запахов из канализации.

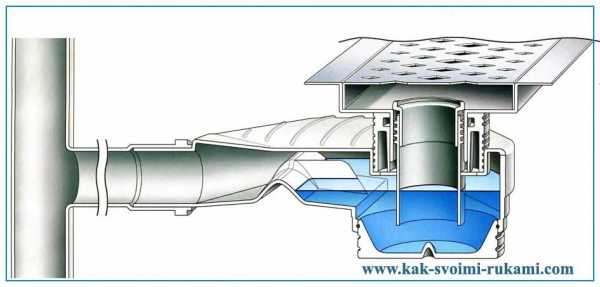

Самый простой затвор — гидрозатвор. В данных устройствах на отводящей трубе имеется изгиб, в котором остается вода. Она блокирует запахи. Недостаток такой системы — возможность пересыхания. Это происходит, если воду давно не сливали. Также причиной пересыхания может стать неправильная установка (неверно выбран уклон) или наличие подогрева пола — теплый пол в ванной «высушивает» воду в гидрозатворе.

Более надежны в этом плане сухие затворы для трапов. Они есть нескольких видов:

  • Мембранный. Установлена подвижная подпружиненная мембрана, которая под напором воды опускается вниз, а при ее отсутствии перекрывает сливное отверстие, закрывая доступ газам из канализации в помещение.

    Принцип действия сухого затвора в сливном трапе

  • Мембрана из материала, имеющего » молекулярную память». Принцип работы схожий с мембранным, но надежность выше — пружины могут ломаться, а просто стремящийся вернуться в исходное состояние материал более долговечен.

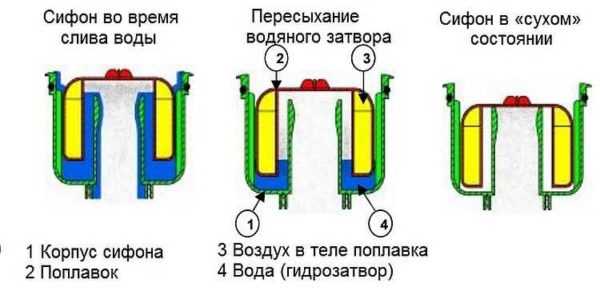

  • Поплавковые. В данной системе имеется поплавок. При наличии воды он поднимается вверх, а когда вода сошла, опускается вниз и перекрывает вход в канализацию.

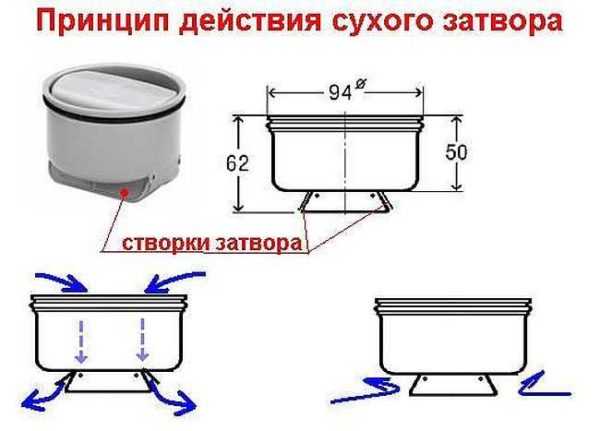

    Принцип работы «сухого» затвора

  • Мятниковые. Слив в канализацию перекрывает устройство, которое под действием силы тяжести стремиться занять положение над стоком.

Сухие трапы делают в основном из пластика, решетки — из нержавеющей стали или тоже пластиковые. Есть модели со встроенным обратным клапаном. Он предотвращает подъем воды при переполнении сточной ямы. Устраивая пол со сливом в неотапливаемой бане, ищите модели, которые могут эксплуатироваться в морозы (есть и такие).

Как поднять пол в ванной под установку трапа

Самый маленький по размерам сливной трап, монтируемый в пол, имеет высоту 6-7 см. При этом для того чтобы вода нормально стекала в него, необходимо обеспечить уклон в сторону сливного отверстия не менее чем 1 см на метр. Это значит, что делая пол со сливом, к стенам высоту пола увеличивают. Нулевая точка при этом — верхняя часть установленного трапа. Насколько точно поднимается пол зависит от размеров душевой кабины или ванной полностью, если воду планируете собирать со всей площади ванной.

Схема расположения трапа для слива воды в полу

Поднять пол в ванной или в душе можно несколькими способами. При выборе способа необходимо учитывать несущую способность перекрытия, иначе можно нанести вред всему строению.

Стяжка разных видов

Наиболее очевидный способ сделать уклон пол слив в полу — залить стяжку. Но вариант не всегда лучший. Во-первых, обычная цементно-песчаная смесь имеет большой вес, во-вторых она долго «зреет». Но есть несколько неплохих вариантов.

  • ЦПС. Обычная цементно-песчаная стяжка. Вариант понятный, но очень тяжелый — 15-16 кг на 1 кв. метре при толщине слоя в 1 см.  Не всякое перекрытие может вынести такую нагрузку. Особенно надо быть осторожными в домах старой постройки.

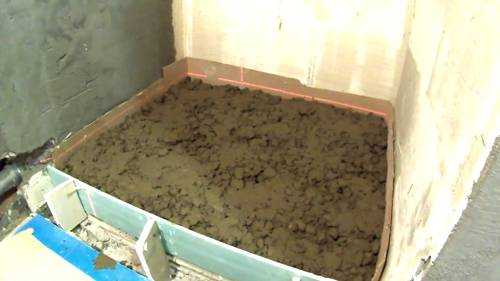

  • Насыпать сначала слой керамзита, сверху залить цементно-песчаной смесью (толщина не менее 3 см). Неплохой вариант, но надо считать по несущей способности перекрытия — выдержит или нет.

    Подготовлены направляющие для заливки стяжки

  • Сделать утепленную плавающую стяжку. Вниз укладываются плиты эуструдрованного пенополистирола (не пенопласта, он под весом стяжки сомнется), сверху залить ЦСП (минимальная толщина тоже не менее 3 см). Хороший вариант — пол будет не таким холодным, и общая масса относительно невелика. В данный вариант легко встраивается система подогрева пола. Более рациональный — электрический, с водяным много мороки при установке.
  • Полистиролбетон или другие виды легкого бетона. Вариант очень неплохой, заодно решается еще и проблема «холодного пола» — так как данные материалы имеют неплохие теплоизоляционные свойства. Тут надо будет искать компромиссное решение — между массой стяжки и прочностными характеристиками.

Наиболее распространенный способ сделать пол со сливом — с использованием стяжки. Просто стяжка может быть разной, тем более, что толщина «пирога» обычно бывает значительной — редко менее 12 см — что позволяет сделать ее комбинированной. Это позволяет обеспечить требуемую надежность, но снизить вес. Чаще всего пол со сливом делают утепленным. Но толщина утеплителя и стяжки по-максимуму — это 10 см, чего явно недостаточно для установки большинства трапов. Оставшиеся сантиметры «добирают» укладывая черновую стяжку, а вот ее имеет смысл сделать из легкого бетона — чтобы снизить нагрузку на перекрытие.

На лагах

Чтобы не перегружать перекрытия, можно сделать подиум в душе или ванной на лагах. Вариант спорный, так как высокая влажность и древесина не очень хорошо сочетаются, но иногда это — единственный выход. При выборе такого устройства слива в полу, использовать надо хорошо просушенную древесину. Перед использованием ее обрабатывают защитными составами (по инструкции, но не менее двух раз). Выбирать желательно из тех пропиток, которые предназначены для наружных работ или для прямого контакта с грунтом — степень защиты у них выше. После высыхания состава можно приступать к работе.

  • Сделать полна деревянных лагах. Лаги устанавливаются «конвертом» с центром в месте расположения сливного трапа. В общих чертах технология такая: в стяжке пола сверлятся отверстия под установку шпилек (М14-М16), шаг установки — около 30 см. На шпильки крепятся лаги (40*60 мм или 45*90 см — от размеров возводимого подиума). Лаги укладываются (можно подтесать) с учетом создания требуемого уклона. На них — влагостойкая фанера 12 мм или толще, затем ГВЛ, гидроизоляция, на нее — плитка.

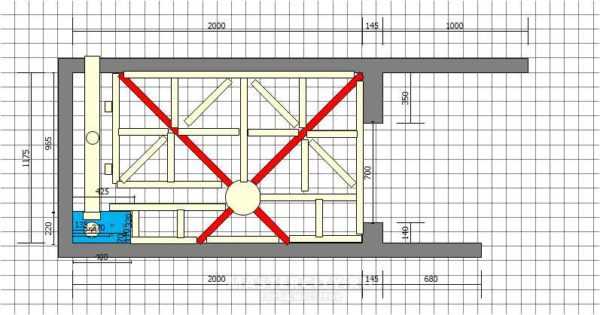

    Примерная схема расположения лаг «конвертом»

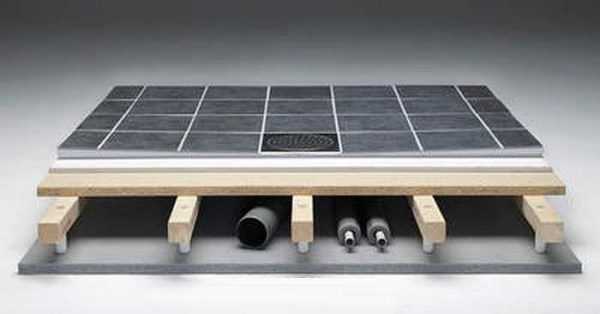

  • Сделать плоский деревянный пол на лагах, а с уклоном уложить плитку за счет разной толщины клея. Этот вариант хорош на маленьких площадях — если слив делаете исключительно в душевой кабинке небольшого размера.

    Можно сделать пол прямым, а уклон задать толщиной клея

Достоинства этих способов — минимальный вес, недостатки — сложность исполнения, так как требуется внимание к мелочам, высокое качество гидроизоляции.

Как видите, пол со сливом в ванной или в душе можно сделать по-разному. Выбирайте тот вариант, который лучше подходит для ваших условий.

Критерии выбора

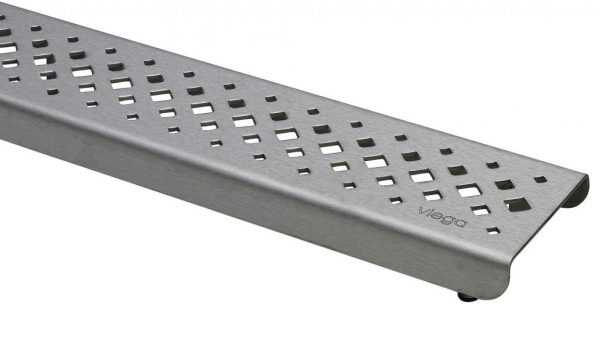

Кроме выбора конструкции затвора, желательно подобрать размер сетки так, чтобы удобно было класть плитку на пол: желательно чтобы размер слива был кратен размерам плитки (в том числе и мозаики). Обратите внимание и на материал корпуса. Для душевой кабины в квартире или доме вполне подойдет пластик. Это наиболее демократичные по цене варианты. Более дороги трапы в пол из полипропилена, еще дороже — из нержавеющей стали.

Есть даже угловые модели

Выбирать стоит и высоту трапа. Минимальное значение — порядка 6-7 см, максимальное — до 20 см. Из технических характеристик данное оборудование имеет только максимальную пропускную способность — сколько литров оно в состоянии отвести в минуту времени. Подбираете в зависимости от максимального напора, который может выдать ваш душ: пропускная способность сливного трапа не должна быть меньше чем максимальное количество выдаваемой воды. Оба параметра измеряются в литрах в минуту (л/мин), так что проблем быть не должно.

Пол со сливом: порядок работ

Хоть конструкции трапов разные, все модели монтируемые в пол, устанавливаются по одному принципу — последовательность работ одинаковая.

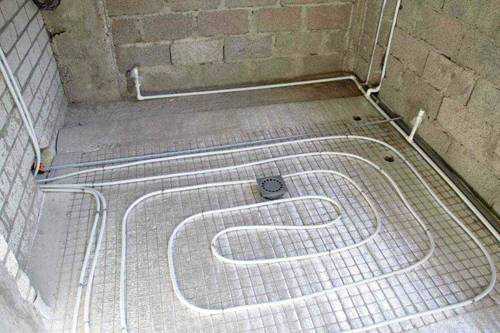

Намного приятнее в душе стоять на теплом полу, потому пол со сливом чаще всего делают со слоем теплоизоляции. Лучший теплоизоляционный материал для этого — экструдированный пенополистирол большой плотности. Он не впитывает воду, не гниет, имеет отличные теплоизоляционные характеристики, нормально переносит нагрузки (вес стяжки и плитки выдержит без проблем).

Сделать пол со сливом в душевой можно своими руками

Работать удобнее с нивелиром (лазерным уровнем), имеющим функцию построителя плоскостей. Он намного облегчит работу.

Подготовительные работы

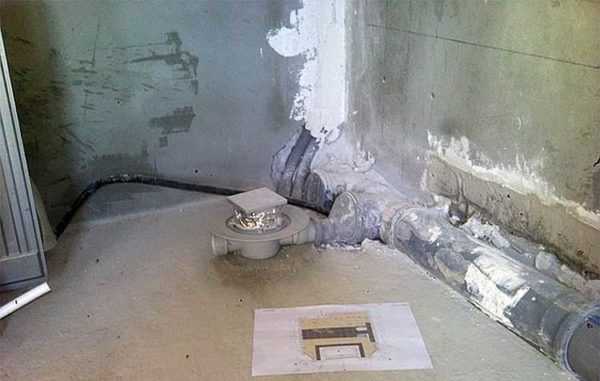

Первым делом выводят от канализационного стояка отвод, куда будет стекать вода. Канализационную трубу кладут с требуемым уклоном (2 см на 1 метр), раструб располагают в предполагаемом месте подключения трапа. После того как канализационный выход установлен, берут трап, делают предварительную разметку — надо на стенах душевой кабины отметить высоту стяжки:

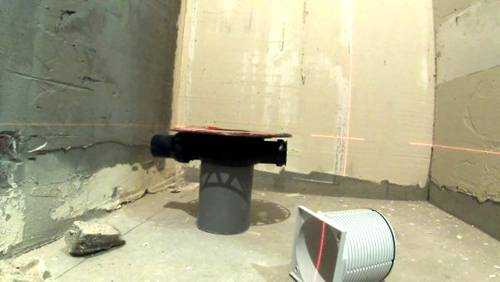

  • Устанавливаем нивелир так чтобы он отмечал ось выведенной канализационной трубы.
  • Выставляем трап так, чтобы его ось была примерно на 1,5 см выше оси канализационной трубы (смотрите фото).

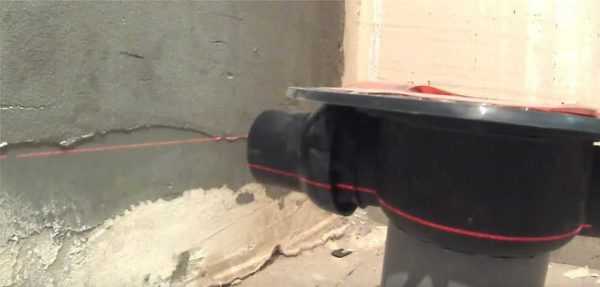

    Ось трапа должна быть чуть выше оси канализационной трубы

  • После этого поднимаем луч нивелира на высоту установки решетки трапа (с учетом того, что будет устанавливаться еще решетка — добавьте ее толщину).
  • Так как для нормального стока воды требуется уклон. Его делают 1-2 см на метр длинны. От имеющейся линии решетки трапа вверх откладываем требуемое расстояние расстояние.

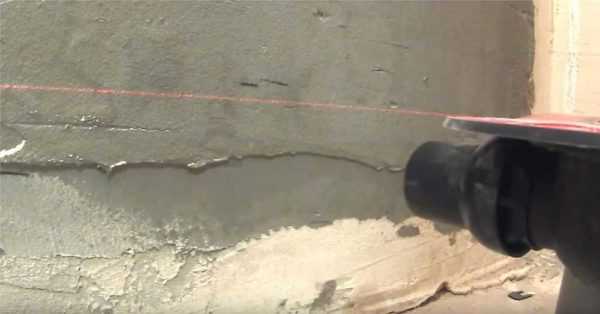

    Отмечаем линию укладки стяжки на стенах

  • По найденной отметке выставляем луч нивелира. Это и будет уровень стяжки, который надо выдержать вдоль стен. Можно эту линию очертить карандашом или маркером.

Теперь можно измерить высоту, на которую надо будет поднять пол в душевой кабине. Во многом она зависит от параметров трапа (его высоты). Исходя из полученной цифры, надо будет планировать слои стяжки и их толщину.

Определение толщины слоев стяжки

Обычно исходят из того, что укладывают в стяжку пенополистирол толщиной 5 см. Минимальная толщина стяжки — 3 см (больше можно, меньше — нет). Это в центре возле слива, к краям она становится толще (создается требуемый уклон). От имеющейся линии высоты стяжки откладываем вниз полученную цифру (складываем толщину пенополистирола и стяжки). На этот уровень надо будет вывести черновую стяжку.

От имеющейся высоты стяжки откладываем вниз толщину утеплителя и ЦПС

Черновую стяжку для снижения нагрузки делают из легкого бетона. Это может быть пенобетон или керамзитобетон. Можно минимизировать мокрые работы. Для этого на недостающую высоту можно выложить пеноблоки, скрепить их армирующей сеткой. Поверх можно залить ЦПС слоем в 3 см.

При устройстве такого основания, вдоль стен необходима демпферная лента. Так как при наличии пенополистирола или любого другого утеплителя, пол может немного проседать, его надо делать несвязным со стенами. Для этого и нужна демпферная лента. Она выставляется по периметру основания. По высоте она должна быть на 1-2 см выше всех слоев.

Можно использовать специальную демпферную ленту, можно тонкий пенопласт (толщиной 1 см или меньше). Подойдет даже гофрокартон. Остатки ленты затем срезаются вровень со стяжкой. Свою работу она выполнила — у нас получилась плавающая плита.

Залитая стяжка должны выстоятся минимум неделю — бетон должен набрать не менее 50% прочности. После этого можно продолжать работы.

Гидроизоляция

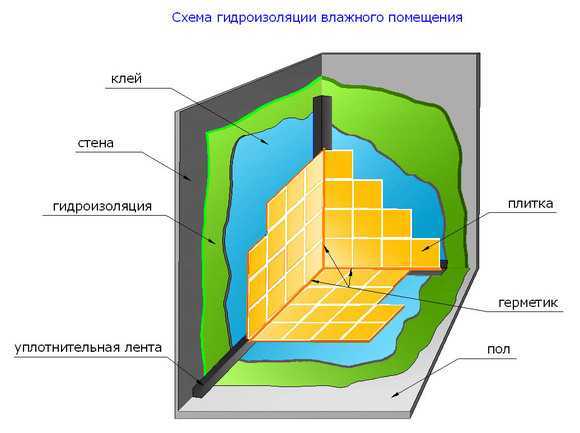

Чтобы пол со сливом не протек, в душевой кабине необходима хорошая гидроизоляция. Ее лучше сделать многослойной. Один из слоев можно сделать на этом этапе.

Используют обычно обмазочную гидроизоляцию. Это может быть битумная мастика или специальная гидроизоляция для бассейнов. Она наносится кистью в несколько слоев, с заходом на стены не менее 30 см. Данные мастики образуют на поверхности эластичную водонепроницаемую пленку без швов и стыков. Такой вид гидроизоляции отличается высокой надежностью.

Особое внимание стоит обратить на обработку углов. Их даже можно проклеить полосой из рулонной гидроизоляции (типа Гидроизола и т.п.). Первый слой обмазочной гидроизоляции нанести на стены, затем проклеить стык стены и пола рулонной гидроизоляцией (посадить на тот же состав), а сверху — еще один слой нанести.

Более надежна многослойная гидроизоляция

Для тех, кто любит делать все с запасом прочности, первый слой гидроизоляции можно уложить даже под первую корректирующую стяжку. Все правила остаются такими же, как описаны выше.

Вместо обмазочной гидроизоляции можно использовать рулонную. Но укладывать ее все равно придется на битумную мастику, хорошо промазывая и прижимая швы. Заход на стены примерно такой же — около 30 см. Если ширины одного рулона не хватает, полотнища укладывают с перехлестом в 15 см, их хорошо промазывают мастикой.

Выбор места для установки сливного трапа

Чтобы плитка на полу душевой кабины выглядела, как минимум, нормально, сливную решетку лучше расположить симметрично относительно плитки. Потому предварительно, на сухую, раскладываем плитку на полу (с учетом швов). При раскладке на забудьте отступить немного от стен — на толщину плитки и клея.

Совсем не обязательно делать слив по центру — его запросто можно сместить к любой стене. В данном случае выбрана дальняя стена от входа, чтобы меньше была возможность того, что вода выльется из кабинки

Далее выбираем положение трапа так, чтобы все смотрелось и, при этом, надо было делать минимум подрезок. Они мало того что отнимают время, так еще и портят вид.

Установка трапа и утеплителя

Следующий этап — установка трапа и укладка теплоизоляции. На выбранное место ставится трап, он подключается трубой к выводу канализации (при монтаже не забывайте про уклон). После этого укладываются плиты утеплителя. Он подрезается так, чтобы можно было обложить установленный трап. По периметру также необходима демпферная лента. На этот раз ее лучше сделать тоже из пенополистирола, но толщину взять меньше -2-3 см достаточно. На этом уровне пенополистирол еще будет предотвращать отвод тепла в стены.

Установка трапа

Стыки пенополистирола проклеиваются скотчем (чтобы влага из бетона не вытекала). Если есть большие щели, их можно плотно забить обрезками, а потом заклеить.

Заливка стяжки

На уложенный утеплитель укладывают армирующую металлическую сетку. Достаточно готовой сетки из стальной проволоки диаметром 3 мм и шагом 10 см. Ее вырезают по размеру, укладывают на пенополистирол. Далее приступают к установке маяков.

Пол со сливом надо делать с уклоном в сторону слива. Для этого надо выставить планки-маяки. Можно использовать стандартные маяки (в строительном магазине) или деревянные планки. Их устанавливают так, чтобы их поверхность задавала требуемый уклон.

Когда подготовительные работы закончены, чашу трапа ориентируют вдоль стен. Сделать это можно при помощи угольника. Заодно необходимо выровнять замеры так, как вы определялись при примерке.

Заливают пол со сливом и установленным трапом обычным цементно-песчаным раствором (на 1 часть цемента марки не ниже М400), 3-4 части крупнозернистого песка. Чтобы придать покрытию водоотталкивающие свойства, можно добавить соответствующие присадки.

Залитый раствор оставляют «дозревать». На этой уходит обычно 28 дней. При этом надо за стяжкой ухаживать: поддерживать стабильную влажность, из бегать понижения температуры (оптимально — в районе +20°C), попадания прямых солнечных лучей. Проще всего накрыть кусок рогожей (старым мешком) и/или пленкой. Первые 4-5 дней поверхность надо ежедневно смачивать. Делать это удобнее на рогожу — не остается следов от капель. По прошествии 28 дней, можно завершать отделку — укладывать плитку.

stroychik.ru

Трап для душа в полу под плитку: правильный монтаж без ошибок

Качественный поддон с встроенной системой слива стоит дорого. Но с выполнением этих же функций справится безупречно трап для душа в полу под плитку. Установить его можно собственными руками, что позволит сэкономить дополнительно. Этот проект реализовать будет проще после внимательного изучения данной статьи. Здесь есть не только обзор разных конструкций, но и подробные инструкции по монтажным работам.

Слив, установленный в углу душевой кабины

Читайте в статье

Основные определения

Это специальное изделие предназначено для удаления жидкости с пола душевой кабины. Оно же задерживает крупные механические частицы, чтобы предотвратить образование засоров. С его помощью предотвращается проникновение запахов из системы канализации. Следующие характеристики отличают хороший трапик для душа:

  • Внешний вид его нейтрален, поэтому обеспечивается соответствие с декоративной отделкой разных стилей.
  • Покрытия и материалы обладают хорошей устойчивостью к бытовой химии, чистящим средствам. Эстетические и функциональные характеристики сохраняются длительное время без существенных предосторожностей и ограничений.
  • Изделие выдерживает без повреждений механические нагрузки.
  • Его производительность достаточна для быстрого слива, поэтому вода не скапливается на полу.
  • Не возникают лишние затруднения при проведении очистки.

Приведенные особенности можно использовать при выборе подходящих изделий в торговой сети.

Современные производители предлагают в широком ассортименте решетки для трапов

Преимущества душевой кабины без поддона на полу

Следует уточнить, почему такое решение действительно имеет смысл. Поддоны создают из металла, или пластика. При сравнительно небольшой толщине стенок некоторые модели издают шумы, деформируются. Такие изделия выпускают в определенных размерах, что затрудняет подбор точного соответствия определенным требованиям.

Сливной трап для пола из керамической плитки обладает следующими преимущественными характеристиками:

  • Такая конструкция создается в точном соответствии с дизайнерскими особенностями окружения. Она выглядит уместно в определенном интерьере.
  • При желании можно создать маленькую или большую кабину, установить внутри сиденье, «тропический» душ, иные приспособления. Отсутствие ограничивающих параметров позволяет сделать особую форму площадки.
  • Качественная керамика на бетонном основании – это повышенная надежность. Такая конструкция не разрушится после десятков лет непрерывной эксплуатации. Без особых усилий по уходу она сохранит в отличном состоянии эстетические параметры.
  • Сам трап для душа в полу под плитку устанавливается таким образом, что не испытывает никаких излишних воздействий.

Возьмите на заметку:

Изделие хорошо защищено слоем стяжки

Статья по теме:

Плитка для ванной комнаты: фото, дизайн. Это подходящий вариант для отделки поверхностей стен и пола помещений с высоким уровнем влаги. Полезные рекомендации позволят правильно выбрать материал и избежать многих ошибок.

Разные виды душевых трапов и сливов для душевых

Для лучшего понимания принципов работы надо подробно изучить типовую конструкцию.

Устройство слива для душа в полу под плитку

Далее отмечены важные особенности:

  • Решетка изготовлена из прочной нержавеющей стали. Она не подвержена коррозии, способна выдержать сильные нагрузки.
  • Резиновый уплотнитель создан рельефным. Кольца можно отрезать. Такой процесс позволяет установить с шагом 4-5 мм нужную высоту горловины.
  • Пластиковой крышкой закрывают входной отверстие, чтобы в ходе строительства туда не попала песчано-цементная смесь, иные трудно удаляемые загрязнения.
  • Наличие шарового шарнира с герметичным уплотнением на выходе помогает установить стыковой узел с канализацией очень точно.
  • Указанный диаметр трубы и другие узлы изделия обеспечивают хорошую производительность (0,8-1 л/с). При полностью открытых кранах вода будет уходить в систему слива без задержки.

На следующих рисунках сделаны примечания, объясняющие функционирование системы сухого затвора.

Так происходит слив. Если его прекратить, вода из центральной части уйдет в дренаж, но останется в боковых частях. Это – схема классического гидравлического затвора, предотвращающая проникновение запахов в помещениеСистема действует только до тех пор, пока оставшаяся жидкость не испарится. Сухой затвор и в этом случае сохранит функциональность. Крышка, обладающая плавучестью, опустится и перекроет отверстиеМодификации изделий

Трапы 1 и 2 отличаются видом подключения к системе слива, горизонтальным и вертикальным. Последний вариант подразумевает лучшую производительность. Но для этого необходимо подвести трубы соответствующим образом. Цифрой 3 обозначен «щелевой» трап.  В нем нижняя часть идентична, но существенно увеличена область сбора жидкости.

На заметку! При использовании длинной решетки допускается делать уклон дна душа только в одну сторону.

Где устанавливают трап для душа в полу под плитку?

В зависимости от места монтажа придется создавать пол с разным уклоном.

Центральное расположение слива. Чтобы не оставались большие скопления воды, надо поддерживать наклон со всех сторонНесколько упрощается решение задачи при монтаже слива в углу. Для такого варианта надо приобрести подобное изделиеЩелевая конструкция  удобнее. Здесь можно создать небольшой уклон пола только в одну сторону. При высокой производительности входная решетка не засоряется быстро. Определенным преимуществом является оригинальный внешний вид

Монтаж трапа

Проще всего устанавливать трап для душа в полу под плитку при строительстве частного коттеджа. В этом случае можно обдумать разные варианты на этапе проектирования. Для максимальной производительности используют вертикальный отвод в дренаж. Применяют точечные и щелевые системы по мере необходимости.

Сложнее реализовать проект в многоквартирном здании. Чтобы обеспечить бесперебойную функциональность слива необходимо создавать уклон от 25 до 35 мм на каждый метр. Для ванной комнаты стандартной площади это означает подъем пола на 10-16 см и соответствующее уменьшение высоты потолка.

Ниже приведена технология установки трапа для душа в полу под плитку:

РисунокДействия
Вначале надо сделать разметку. Трап устанавливают в нужном месте, на высоте, обеспечивающей выполнение указанных выше условий хорошего слива. Следует добавить высоту стакана. В данном примере она составляет 12 мм. При выборе точки монтажа принимают во внимание размеры керамической плитки. Лучше всего, если получится кратное им расстояние, чтобы не выполнять подрезку. Надо помнить о швах между отельными элементами. Выдержать точное расстояние (например, 2.5 мм) помогут специальные монтажные приспособления, крестики из пластика.
Для стока в сторону трапа от самой дальней точки пола душа понадобится 14 мм. Отмечают соответствующую величину. В примере получилось значение 21, 5 см. Это – общая толщина слоев, которые будут последовательно установлены над плитой перекрытия между этажами.
Делать этот промежуток монолитным нецелесообразно. Здесь достаточно места для монтажа дополнительной теплоизоляции. При возможности сюда можно установить водяной или электрический подогрев.
В этом примере использовано не сложное решение. Нижний слой формируют из керамзитобетона (11-12,5 см). Он получается прочным и стоит недорого. Перед заливкой по периметру устанавливают демпферную ленту, а на бетонную основу укладывают пенополиэтилен (толщиной от 4 до 5 мм). Опалубку делают из обрезка доски, гипсокартона, иных подручных средств. В данном случае нагрузки на нее не будут чрезмерными.
Через 24 часа можно удалить опалубку. На этом этапе можно примерить корпус трапа и плитку, проверить точность выбора точки монтажа.
Далее укладывают пенополистирол (4-5 см). Следует приобретать качественные изделия надежного производителя с плотностью от 35 кг на 1 м. куб. и выше. Такие плиты обладают достаточной прочностью и низкой теплопроводностью. При правильном монтаже даже без дополнительных средств будет обеспечена хорошая герметичность. Пенополистирол отрезается без лишних усилий обычным канцелярским ножом. Поэтому подгонка отдельных элементов под форму конкретного пространства будет выполнена точно.
В пенополитстироле делают необходимые вырезы. После – устанавливают  трапики для слива воды, подсоединяют слив к системе канализации. Отверстия между частями конструкции заполняют монтажной пеной.
Для следующего этапа пригодится специальное приспособление. Это – набор реек и кольцевой элемент с пазами из пластика. Каждая из направляющих создана с переменной высотой. Их устанавливают со скосом в сторону слива. Стяжку заливают по этим уровням. Это обеспечит оптимальное изменение высоты (около 10-11 мм на 1 м. длины пола). Его будет достаточно для быстрого перемещения жидкости, но не возникнет чувство дискомфорта из-за неровной поверхности.
В ходе заливки контролируют итоговый уровень. Он должен получиться ниже трапа на общую толщину клеевого состава и керамической плитки. Пластиковые детали из раствора не извлекают. Они будут выполнять функции компенсационных швов, препятствующих разрушению конструкции при изменении температуры.
Для укладки используют плитку, стойкую к повышенной влажности. Ее монтаж начинают от слива и далее – к стенам. Такая методика поможет минимизировать ошибки и ограничения определенных размеров. Отрезанные плитки около стен будут менее заметны, чем в центральной области. Мелкая плитка (мозаика) лучше подходит для таких проектов. С такими изделиями проще создавать правильный наклон в нужных направлениях. Подрезанные части на стыках выглядят менее заметно. Промежутки между керамическими плитками затирают специализированными смесями нужного цвета. Щель между пластиковым корпусом слива и финишным покрытием заполнят стойким к воде герметиком.

На последней стадии удаляют временную пластиковую крышку трапа с сухим затвором для душа, устанавливают решетку. После – проверяют работоспособность системы.

Статья по теме:

Плинтус для ванной. В данной статье рассмотрен подробно плинтус. Тут есть сведения о разных материалах, технологиях их применения, особенностях выбора, дизайнерских приемах, которые помогут вам сделать правильный выбор, и увеличить интервал между обязательными ремонтами.

Дополнительные полезные советы и выводы

Монтаж этого изделия – достаточно сложное строительное мероприятие. Его совмещают с общим капитальным ремонтом ванной комнаты. Таким образом, пригодится предварительное подробное планирование. Получить необходимые эстетические параметры без ошибок поможет моделирование в формате 3D. Для этого применяют специализированные компьютерные программы.

Чтобы не тратить собственное время, можно воспользоваться помощью профильных специалистов. Опытные продавцы керамической плитки предлагают услуги по составлению оптимальной раскладки совершенно бесплатно. К ним надо обращаться с точными параметрами помещения и списком особых требований.

Для оснащения душа системой «теплый пол» понадобится соответствующий проект. При использовании воды в качестве теплоносителя создают отдельный контур и подключают его через распределительное устройство к индивидуальному котлу отопления. Электрический подогрев можно установить в многоквартирном жилом доме. Но придется учесть повышение потребляемой мощности.

Компьютерное моделирование упрощает реализацию сложных проектов

Сведения о том, как сделать душ без поддона в квартире – это только часть необходимых знаний для комплексного переоборудования ванной комнаты. Ответы на дополнительные вопросы вы найдете на тематических страницах этого сайта.

housechief.ru

Устанавливаем трап для душа своими руками (фото + видео) | Своими руками

Реклама

Многие домовладельцы при выборе душевого поддона или кабины сталкиваются с проблемой нестандартной по размерам ванной комнаты. Что делать? Жертвовать пространством или внешним видом помещения? Необязательно! Достаточно отказаться от стандартов и установить душевой трап.

Что такое трап-лоток для душа?

Трап-лоток представляет собой небольшой канал, закрытый сверху решёткой. Размеры этих лотков варьируются от 75 до
120 см.

Составляющие трапа:

  • сифон;
  • отвод с муфтой;
  • водоприёмная воронка;
  • фланец, герметично фиксирующий гидроизолирующую мембрану пола;
  • решётка, защищающая канализацию от засора.

Перечисленные выше составляющие трапа могут отличаться в зависимости от используемых для них материалов и места применения.

Душевые трапы – виды

ПЛАСТИКОВЫЙ КАНАЛИЗАЦИОННЫЙ ТРАП используют в санитарных помещениях. Он выдерживает высокие нагрузки и устойчив к агрессивным средам. Значительно упрощает процесс монтажа небольшая масса пластикового трапа. Продаваемый в магазинах пластиковый трап обычно комплектуется сифоном и декоративной решёткой.

КАНАЛИЗАЦИОННЫЙ ТРАП ИЗ ЧУГУНА устанавливают только на промышленных предприятиях. Он имеет большой вес и сложен в монтаже. Преимуществом такого трапа служит возможность его эксплуатации не только в душевых кабинах, но и в профильных лабораториях. Чугунный трап способен выдержать самые тяжёлые условия эксплуатации.

ТРАП ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ монтируют в помещениях с повышенными санитарными нормами. Весь корпус изделия, решётка и крышка выполнены из стали, что обеспечивает лёгкость чистки и простоту монтажа устройства. Чаще всего такие изделия устанавливают в больницах.

Трап с сухим затвором — механическая конструкция, которая под воздействием сил гравитации все время стремится принять положение, закрывающее канализационный трубопровод. Различают несколько разновидностей механизма:

Подпружиненная мембрана. Она открывается при возникновении местах общественного питания, детских садах и так далее.


Читайте также: Летний душ своими руками – где построить и из чего сделать


Помимо разницы материалов душевые трапы могут отличаться и по другим критериям.

Вертикальный трап имеет большую пропускную систему, но в связи с этим необходимы специальные условия для монтажа.

Горизонтальный трап можно использовать во всех помещениях, независимо от этажности здания, что объясняет их популярность.

Также в продаже можно найти устройства двух типов: с сухим затвором и с гидрозатвором. небольшого давления воды на мембрану. и после прохода воды пружина возвращает мембрану на место, закрывая проход.

  • Поплавок. Он всегда стремится к всплытию, а когда гидрозатвор пересыхает, поплавок опускается и перекрывает проход.
  • Маятниковый затвор.
  • Молекулярная память материала. Это современное решение, основанное на том, что эластичная трубка стремится к первоначальной форме— сжатию или скручиванию.

Трап с гидрозатвором — это своеобразный сифон в трапе. Его устройство способствует защите помещения от посторонних запахов из трубы. У такой конструкции есть свои достоинства и недостатки.

Преимущества: простота и эффективность, хорошие показатели стока и защита помещения от неприятных запахов.

Недостатки; потребность в периодической замене сифона, необходимость регулярно защищать сифон (гидрозатвор) от пересыхания. Чаще всего он изготавливается из стали или алюминия.

Выбор сухого трапа

При выборе сухого трапа необходимо учесть условия, в которых будет осуществлена его установка.

  • Первое, что необходимо определить,— это предполагаемое количество стоков. Для бытовых условий достаточно трапа с условным проходом 50 мм.
  • Конструктивная высота устройства. Трап с горизонтальным отводом может быть применён в стеснённых условиях, его высота обычно не превышает 7-10 см, а затвор с вертикальным выходом потребует не менее 15-18 см свободного пространства.
  • Перед покупкой необходимо обратить особое внимание на исправность и целостность всех составных деталей трапа, нелишним будет проверить его работоспособность.
  • После выяснения всех технических вопросов можно задуматься и о внешнем виде устройства. Решётка для трапа может быть изготовлена из пластика или металла, иметь различную конфигурацию и перфорацию.

Расположение трапа

Сливной трап может и не находиться в центре душевой кабины. Достаточно того, чтобы слив был расположен в наиболее низкой точке помещения, обеспечивая сбор стекающей воды.

Место расположения слива в ванной комнате:

  • По центру душевой комнаты или с небольшим смещением к одной из её сторон. В этом случае уклон делают с четырёх сторон.
  • В углу. Такое расположение слива незаметно, а небольшой уклон всей поверхности пола выполняют в двух плоскостях.
  • Около одной из стен. Уклон пола выполняют в одной плоскости, по направлению к сливу. Обычно так монтируют щелевые устройства с высокой пропускной способностью. Они в меньшей степени подвержены засору и отлично смотрятся на полу.

Монтажные работы по установке трапа

Если вопрос установки трапа возник на этапе строительства частного дома, то проблем с тем, как сделать слив в душе, обычно не возникает. Его устраивают в монолитном полу, обеспечивая вертикальный отвод сточной трубы.

Однако часто необходимость организации душевого трапа возникает в многоквартирных домах, где толщины стяжки, как правило, недостаточна для обустройства такой конструкции. Поэтому владельцы вынуждены поднимать уровень пола в ванной комнате, одновременно обеспечивая его уклон.

Определитесь с трапом заранее!

При выборе душевого трапа нужно учитывать его высоту.

От этого будет зависеть, насколько нужно поднимать пол в ванной. Кроме того, чем выше это устройство, тем лучше его пропускная способность. Оптимальный вариант — регулируемый трап, который можно подогнать под любую высоту стяжки. Также в строительных магазинах продаются специальные системы для изготовления трапа для душа. Они комплектуются рейками различной толщины, создающими при монтаже необходимый уклон.

Определитесь для себя, что для вас самое главное в душевой кабине и какие опции второстепенны. Всегда рассматривайте такие вещи, как радио, сенсорные пульты, громкую связь как приятные, но совсем не обязательные мелочи.

Для изготовления трапа своими руками необходимо:

Выверить расположение трапа с учётом того, чтобы от него до стен можно было уложить кратное количество плиток, учитывая ширину швов между плитками в 2 мм. Подобное решение позволяет не резать плитку и сохранить эстетику трапа.

С помощью труб трап соединяют с канализационным сливом. Уклон сливной трубы должен составлять не менее 3 см на погонный метр.

Если нужно утеплить стяжку, то используют пенопластовые плиты, плотность которых составляет не менее 35 кг/м3, а толщина — 5 см. Плиты укладывают на черновую поверхность пола и подгоняют под размеры трапа.

Затем пенопласт заливают бетонной стяжкой в зависимости от высоты трапа.

Необходимо распределить бетон так, чтобы он заполнил всё пространство до фланца трапа. Если вы не использовали пенопласт для основы, то необходимо сделать всё то же самое, только на черновой пол.

Из гидроизоляционного рулонного материала типа «Изопласт» изготавливают прокладку для фланца. Она должна с запасом перекрывать его.

Верхнюю часть фланца необходимо уложить на прокладку и прикрутить винтами.

Поверхность стяжки покрывают слоем листовой гидроизоляции. Перед укладкой материала в нём вырезают отверстие, немного превосходящее размеры фланца. Уложенный материал должен перекрывать с нахлёстом прокладку фланца и заходить на стены на высоту следующего слоя стяжки.

Затем в корпус трапа устанавливают его внутреннюю часть с сифоном.

Для правильной заливки бетона на поверхность выставляют направляющие— пластиковые рейки. Они должны быть скошены по направлению к трапу. Уклон будущего пола — порядка 10 мм на метр заливки. Такой уклон обеспечит сток воды к трапу из любой точки душевой комнаты.

После этого производят заливку второго слоя стяжки. Её поверхность должна находиться ниже высоты сифона на толщину керамической плитки со слоем плиточного клея. Направляющие рейки оставляют в слое раствора в качестве деформационных швов. Поверхность выравнивают и затирают.

Слив для душа в полу обкладывают I влагостойкой керамической плиткой. Укладку начинают от трапа и ведут к стене. Тем самым достигается эстетика укладки. Если возле стены придётся подрезать плитку, то это будет не так заметно. Кроме того, если трап имеет квадратную или прямоугольную форму, то плитка подрезается заметно проще, нежели в случае применения круглого трапа.

Межплиточные швы затирают водостойкой затиркой, подобранной к цвету плитки.

Места, где плитка примыкает к корпусу трапа,необходимо заделать силиконовым герметиком.

На корпус трапа устанавливают и крепят защитную решётку. Правильно изготовленный душевой трап способен визуально увеличить объём ванной комнаты, сделать принятие душа комфортным и придать помещению оригинальности.


Читайте также: Легкая душевая кабина из дерева своими руками


Установка трапа в душе своими руками – видео

День1. Устанавливаем трап. Строим душевой поддон. Заливаем пол поддона.


Watch this video on YouTube

Реклама

Ниже другие записи по теме "Как сделать своими руками - домохозяину!"

  • Быстрая эстакада своими руками (фото) Как сделать своими руками простую...
  • Устойчивые складные козлы для мастерской своими руками – фото и чертеж Складные козлы для мастерской своими...
  • Подставка под чашку Дружок своими руками – фото и схема Как сделать подставку под чашку...
  • Конструкция летнего душа с горячей водой (на дровах) + ЧЕРТЕЖ ГОРЯЧАЯ ВОДА В ДУШЕ НА...
  • Кафельный столик своими руками – декор Декор старого столикаУ многих где-нибудь...
  • Ночник из светодиодов своими руками Как сделать ночной светильник своими...
  • Браслет из молнии своими руками (ФОТО + ПОШАГОВОЕ ОПИСАНИЕ) КАК СДЕЛАТЬ БРАСЛЕТ ИЗ ОБЫЧНОЙ...

    Подпишитесь на обновления в наших группах.

    Будем друзьями!


  • kak-svoimi-rukami.com

    Установка вертикального сливного трапа. Краткие сведения о трапах для душевых


    На смену традиционной ванне уже давно пришли душевые кабины, состоящие из поддона и стеклянного или пластикового ограждения. Но технологии не стоят на месте, и в последнее время все более популярным становится душ без поддона. Такое дизайнерское решение позволяет сэкономить свободное место в ванной комнате и облегчает использование душа. Для отведения сточных вод, их фильтрации, и защиты помещения от неприятных запахов предназначен трап. Самостоятельная установка трапа в душе – трудоемкий процесс, состоящий из нескольких этапов.

    Проверка комплектации

    Разновидности трапов могут слегка отличатся друг от друга, но существуют основные составляющие конструкции:

    • водоприемный корпус-воронка – монтируется в пол вместе с водонепроницаемой мембраной;
    • декоративная решетка – устанавливается на уровне с бортами трапа;

    Выбирать трап для душа нужно с учетом пропускной способности системы, которая зависит от конструкции и габарита сифона, а также диаметра канализационного отвода.

    • сифон – состоит из гидрозатвора и поплавковой конструкции;
    • водоотводящее кольцо – предназначено для аварийного стока воды в случае повреждения гидроизоляции;
    • стальной фланец – для герметичного соединения гидроизоляции и корпуса трапа.

    При покупке проверьте всю систему на отсутствие трещин, дефектов и исправность крепежных элементов. Дополнительно к трапу следует приобрести подходящие по диаметру трубы и соединительные муфты.

    Настил основания

    Удобней всего монтировать трап в частном доме на начальном этапе строительства до заливки стяжки. Если трап необходимо оборудовать в уже готовом помещении, половое покрытие на участке, выделенном под душевую зону, снимается до бетонного основания. В многоэтажных домах для установки дренажной системы придется сооружать подиум высотой около 15 см.

    Схема установки душевого трапа:

    1. Установка дренажной системы . Вставьте сливную трубу под уклоном в канализационное отверстие (высота уклона не должна превышать 3 см). Присоедините к трубе сифон и корпус трапа. Все соединения зафиксируйте герметиком.
    2. Тепло- и звукоизоляция . Если основанием пола служит холодный грунт, дно душа выстилается слоем пенополистирола толщиной 5-6 см, чтобы разница температур между грунтом и горячей водой не повлекла за собой деформацию стяжки. Если в грунте присутствуют грунтовые воды, в качестве подложки нужно использовать экструдированный пенополистирол. На теплое основание можно положить более тонкий слой материала для обеспечения звукоизоляции.
    3. Черновая бетонная стяжка . В качестве черновой стяжки используется цементно-песчаный раствор в соотношении 1:3. Она необходима для равномерного распределения нагрузки на слой пенополистирола и обеспечения прочности всей конструкции.

    Чтобы трап гармонично вписался в дизайн пола, длина сливной трубы должна быть кратной ширине кафельной плитки с учетом межплиточных швов.

    1. Гидроизоляция поверхности. Гидроизоляционная мембрана защищает помещение от распространения влаги и образования грибка. Для этих целей можно использовать изопласт (пластичное и устойчивое к механическим нагрузкам гидроизоляционное полотно).
    2. Чистовая бетонная стяжка. Поверх гидроизоляционного слоя под уклоном в сторону трапа выкладывается бетонный раствор толщиной 4 см с помощью направляющих. Лучше использовать направляющие из полимерных материалов, которые можно оставить в бетоне в качестве деформационных швов.

    Уклон поверхности зависит от места расположения трапа. Если трап расположен в центре, уклон делается с 4-х сторон. К сливу, расположенному с краю, делается небольшой наклон к стене. В случае размещения слива в углу уклон имеет треугольную форму.

    Облицовка плиткой

    Укладка кафельной плитки на пол осуществляется от трапа к стенам. Если делается полный ремонт помещения, плиткой сначала выкладывается пол, а затем стены. Такая последовательность обеспечивает более надежную защиту стяжки от попадания влаги. Угловые стыки между полом и стенами следует предварительно проклеить уплотнительной лентой.

    Укладывать плитку желательно с помощью специального водоотталкивающего клея, в состав которого входит модификатор, придающий ему гидрофобные свойства. К самой плитке также предъявляются повышенные требования. Процент впитывания влаги не долже

    ruscos.ru

    Как сделать трап в ванной комнате – душ со сливом в полу (инструкция)

    Современный ассортимент сантехнических приборов позволяет домовладельцам оформлять ванную комнату так, как им нравится. Это касается и функционального наполнения санузла, и внешнего вида помещения. Однако, существует всего 3 наиболее практичным и распространённых варианта обустройства помывочного места в ванной типовой квартиры: установка традиционной ванны, монтаж душевой кабины или душ со сливом в полу.

    Содержание статьи

    Последний вариант сейчас приобретает все большую популярность, так как позволяет существенно экономить свободное пространство внутри помещения. Если вода при мытье не собирается с помощью поддона, а стекает прямо на пол, то обязательно нужно устанавливать специальное устройство, которое называется трап, необходимое для сбора и направления в канализацию потоков.

    Что такое трап и для чего он нужен?

    Трап – это специальное устройство, которое устанавливают в ванной комнате, если слив воды в душе осуществляется не с помощью поддона, а прямо на пол. Оно используется для обустройства душевых открытого типа. Трапы могут изготавливаться из металла, пластика или комбинации этих материалов, они представляют собой уплощенный сифон, монтируемый прямо в пол. Это полезное устройство выполняет следующие функции:

    1. Осуществляет сбор и направление «отработанной» воды по канализационной системе. Если слив в ванной находится прямо на полу, то для сбора воды, вытыкаемой из душа, необходим трап.

      Трап

    2. Предохраняет слив от засорения. Защитно-декоративная решетка, которая надевается сверху на трап, не дает проникать внутрь сливного отверстия мелкому мусору, благодаря чему он дольше не засоряется, а вода быстрее уходит в канализацию.
    3. Защищает от посторонних запахов. Внутри трапа находится гидрозатвор или даже сухой замок, который, действуя по принципу клапана, не дает проникать неприятным запахам из канализации внутрь помещения ванной комнаты.
    4. Оставляет возможность самостоятельно прочищения слива. При появлении затора внутри сливного отверстия из-за скапливания мелкого мусора, волос и бытовой химии трап можно легко разобрать и прочистить своими руками.

    Учтите, что трапы используют не только для обустройства санузлов частных квартир, но и в общественных душевых, к примеру, бассейнах, спортивных залах или банях. Помимо своего основного предназначения это устройство может выполнять роль дополнительного сливного отверстия.

    Устройство

    Многие домовладельцы хотели бы отказаться от установки стандартной душевой кабинки закрытого типа, но просто не знают, как сделать слив в душе в полу эстетичным и работоспособным. На самом деле, благодаря существованию современных и функциональных трапов, это сделать достаточно просто. Конструктивно этот прибор напоминает обычный слив, устанавливаемый для ванн, и состоит из следующих компонентов:

    • Основание проходного слива. Это пластиковая или металлическая деталь, которая соединяет трап с трубой канализации.
    • Стаканчик слива. Это цилиндрический элемент устройства, который вставляется внутрь основания проходного слива. Через стакан вода попадает в канализацию.
    • Герметизирующее кольцо и фланец. Два эти компонента сливного напольного трапа выполняют одинаковую функцию – герметизацию соединения между стаканчиком слива и крепежом решетки. Они предотвращают вытекание воды за пределы прибора на местах стыков.
    • Крепеж решетки. Это металлическая рамка на цилиндрическом основании, которое вставятся в стаканчик слива и служит основанием для фиксации декоративной решетки. Так как слив, сделанный прямо в полу, подвергается интенсивным весовым нагрузкам, то крепеж решетки должен придавать значительную жесткость и прочность конструкции.
    • Защитная решетка. Обычно это пластиковая или металлическая деталь в виде круглой решеточки, которая вставляется в крепеж решетки. Она нужна, чтобы отфильтровывать мелкий мусор, волосы, но при этом пропускать воду.

      Решетка

    • Декоративная решетка. Это еще одна решетка, которая устанавливается на трап сверху, только она обычно имеет прямоугольную или квадратную форму и выполняет исключительно декоративные функции. Чаще всего эта деталь изготавливается из металла.

      Декоративная решетка

    Обратите внимание! Как видите, сливной трап для ванной имеет простейшую конструкцию, он прост в монтаже и безотказен в работе. Главное знать, как сделать пол, подготовить его поверхность к установке этого прибора, чтобы воды хорошо уходила, а не задерживалась на поверхности.

    Виды душевых трапов по форме

    Трапы для душа настолько разнообразны по устройству, внешнему виду и материалу, что их легко подобрать под любой отделочный материал. Правильно подобранный по цвету и форме напольный слив гармонично сливается с отделочным материалом, из которого сделан пол, а не выделяется. Поэтому установка трапа не разрушает единый облик помещения, а органично и деликатно встраивается в него. Различают следующие основные виды напольных сливов:

    1. Точечный. Трап точечного типа обычно представляет собой прибор небольшого размера с решеткой прямоугольной, круглой или квадратной формы. Наиболее популярными являются модели именно с квадратной и прямоугольной формой, которые повторяют геометрию и размер напольной керамической плитки. Они могут располагаться в любой точке помещения группой или в одиночку.

      Точечный трап

    2. Линейный. Линейным называют трап, имеющий форму узкого, вытянутого в линию прямоугольника. Он имеет больший размер, чем точечный, поэтому способен собирать и пропускать через себя больший объем воды в единицу времени. Трапы линейного типа обычно располагают в углах ванной комнаты или по ее периметру.

      Линейный трап

    3. Пристенный. Пристенный трап отличается от всех остальных типов, так как он устанавливается только в местах примыкания стен к поверхности пола, он более компактный и визуально незаметный.

      Пристенный трап

    Учтите! Чтобы напольный слив не выпадал из единого архитектурного облика помещения, важно правильно подобрать форму и вид трапа. Если для облицовки пола используется квадратная плитка, то следует отдать предпочтение моделям в виде квадрата компактного размера. Правильный выбор формы и размера прибора делает ее монтаж более аккуратным и простым.

    Разновидности затвора

    Трапы, устанавливаемые в пол ванной комнаты для организации слива, помимо формы и размера различаются также по внутренней конструкции. Преимущественно речь идет об устройстве затвора, препятствующего проникновению запахов из канализации внутрь помещения ванной комнаты. Наиболее распространёнными разновидностями читаются:

    • С гидрозатвором. Это более простые и недорогие модели, которые по устройству очень напоминают обычный сифон. Благодаря подпору жидкости внутри сливного отверстия таких трапов создается затвор, не пропускающие посторонние запахи из канализации внутрь санузла. Недостаток этого варианта – то, вода внутри сливной трубы может пересыхать, если промежутки между использованием душа достаточно большие. Тогда водный барьер между канализацией и сливом исчезает, и внутри помещения может неприятно пахнуть.
    • С сухим затвором. Модели с сухим затвором помимо обычного гидрозатвора, которым оснащаются все трапы из-за особенностей конструкции, имеет дополнительную затвор, работающий с помощью заслонок. Эти заслонки беспрепятственно пропускают воду, а когда слив не функционирует, они складываются под собственным весом защитно-декоративной решетки трапа, не пропуская наружу неприятные канализационные запахи.

    Важно! По способу подключения различают трапы с вертикальным и горизонтальным подсоединением к канализации. Но самый важный фактор, который учитывают при выборе модели – высота прибора. От этого параметра зависит, на сколько потребуется поднимать пол ванной. Если высота маленькая, то потребуется стяжка меньшей толщины. Однако, более высокие модели имеют большую пропускную способность.

    Технология установки

    Многие домовладельцы не знают, как сделать трап в ванной, не прибегая к помощи профессиональных мастеров. Действительно, эта задача сложная, так как ошибки монтажа обычно ведут к тому, что вода застаивается на полу, а не уходит через слив. Ориентировочно схема установки трапа выглядит следующим образом:

    1. Сначала необходимо определить место установки трапа. Чаще всего этот прибор устанавливается посредине помещения, по углам или возле стен. При этому нужно учитывать, чтобы до трапа входило кратное количество плиток.
    2. Затем к будущему месту установки прибора подводят канализационную трубу. Чтобы вода хорошо стекала по канализации, подводящая труба должна иметь уклон хотя бы 3 мм на 1 метр длины.
    3. Затем устанавливается корпус трапа, а затем производится заливка стяжки. Обычно высота пола при этом процессе поднимается на 10-15 см, этот показатель зависит от размера конкретной модели.
    4. После этого отверстие вокруг трапа гидроизолируется с помощью жидкого гидроизоляционного материала и укрывается специальным фланцем. Далее уже можно собрать трап полностью, а затем залить еще один слой стяжки.

    Важно! Чтобы вода не застаивалась на поверхности пола, а стекала через трап, необходимо придать ему уклон не менее 1 мм на метр по направлению сливного отверстия.

    Видео-инструкция

    sovety-vannoy.ru
