Монтаж дымовых труб

Категория: Монтаж котлов

В котельных с котлами малой и средней мощности применяют стальные дымовые трубы, которые устанавливают на отдельно стоящем фундаменте. Трубы применяют внутренним диаметром 400, 500, 630 мм, длиной 20 и 30 м, а трубы диаметром 800 и 1000 мм—длиной 20, 30 и 45 м. Трубы изготовляют из толстолистовой стали толщиной 5…6 мм.

Трубы раскрепляют оттяжками, расположенными в зависимости от их высоты в один или два яруса. В каждом ярусе устанавливают по три оттяжки. В плане оттяжки расположены под углом 120°, угол наклона их к горизонту 40…6СИ Оттяжки изготовляют из круглой стали отдельными звеньям длиной 3 м. К фундаментам оттяжки крепят с помощью натяжных устройств — винтовых стяжек.

Дымовая труба разделена на монтажные элементы — царги различной длины, но не более 12 м. Царги соединяют на сварке. К нижней царге приварена опорная плита с ребрами, к верхней — коническая насадка. По всей длине трубы приварены скобы-лестницы.

Цоколи труб и их фундаменты выполнены из монолитного железобетона с футеровкой из керамического кирпича. Цоколи могут быть с подземным и надземным примыканием газоходов.

Подготовку к монтажу дымовой трубы проводят на сборочной площадке, которая размещается в непосредственной близости от места монтажа и по возможности служит и монтажной площадкой. При приемке деталей трубы проверяют размеры отдельных царг и исправляют выявленные дефекты. В том случае, если трубу монтируют полностью собранной, царги предварительно выкладывают на подкладках, стыкуют между собой и оснащают лестницами и оттяжками.

До подъема трубы специализированные организации должны выполнить химзащитные работы.

Монтаж дымовых труб на отдельно стоящем фундаменте ведут одним блоком. Масса полностью собранной дымовой трубы в зависимости от диаметра и длины колеблется от 1,7 до 7,6 т. Трубу собирают в горизонтальном положении на подкладках. Для последующего монтажа трубу удобно располагать таким образом, чтобы ее ось проходила над фундаментом и чтобы 3/3 длины трубы находилась по одну сторону фундамента, а 2/3 длины — по другую сторону.

В этом случае собранную трубу можно поднимать в проектное положение без дополнительного транспортирования или передвижки.

Наиболее рациональный метод монтажа — подъем полностью собранной трубы кранами. При подъеме одним краном трубу стропят за верхний торец — оголовок или, если высота подъема крюка недостаточна, за корпус универсальным стропом в обхват. Место строповки, определяемое после расчетной проверки прочности корпуса трубы, должно находиться выше центра тяжести у одного из фланцевых стыков или у верхнего пояса крепления расчалок. Наиболее опасен момент отрыва гРубы от земли. Чтобы уменьшить напряжения и деформации трубы, ее следует стропить на расстоянии 1/3 длины от верхнего торца. Кроме того, место строповки выбирают так, чтобы отклонение трубы от вертикального положения не затрудняло установку ее на фундамент.

Рис. 1. Дымовая труба диаметром 800 мм, высотой 45 м: 1 — цоколь, 2— царга, 3 — оттяжка, 4 — винтовая стяжка, 5 — якорь крепления оттяжек, 6 — насадка

Рис. 2. Схема монтажа дымовой трубы одним краном: а — строповка дымовой трубы за оголовок, б — строповка дымовой трубы ниже ее середины, в — подъем трубы краном методом поворота шарнира с последующим дотягиванием лебедкой, 1 — кран, 2 —- дымовая труба, 3— трубоукладчик, 4 — контргруз, 5 — тяговый канат, 6 — оттяжка, 7 — шарнир, 8 — универсальный строп

В том случае если на монтажной площадке находится кран большой грузоподъемности, но со стрелой малой длины, то дымовую трубу можно стропить ниже ее середины, но при этом следует использовать контргруз. Контргрузом служат железобетонные балки или прокатный металл, которые крепят к нижней части трубы.

Применяют также способ монтажа поворотом вокруг шарнира, показанный на рис. 2, в. Дымовую трубу поднимают краном, поворачивают вокруг шарнира и затем подтягивают канатом, идущим на тяговую лебедку. В последний момент подъема трубу удерживают оттяжкой.

Рис. 3. Схема монтажа дымовой трубы двумя кранами: 1 — монтажный штуцер, 2 — универсальный строп, 3 — крюк крана

При строповке трубы, показанной на рис. 2, б, поднятая труба, как правило, имеет значительный наклон (до 45°). Чтобы придать ей вертикальное положение при установке на фундамент, используют один из следующих двух способов.

Первый способ заключается в том, что низ трубы оттягивают, но при этом в месте строповки трубы к крану (или непосредственно к крюку крана) закрепляют вторую оттяжку, которая будет воспринимать горизонтальное усилие и обеспечит вертикальность грузового полиспаста крана. Верхняя и нижняя оттяжки должны быть направлены строго в противоположные стороны. Второй способ состоит в том, что трубу краном заводят в заранее подготовленный у фундамента шарнир и дотягивают лебедкой, как показано на рис. 2, в.

Стальную дымовую трубу можно поднять двумя кранами (рис. 3), при этом их суммарная грузоподъемность на применяемом вылете стрелы должна быть больше массы трубы. Нагрузка на кран должна составлять не более 0,9 грузоподъемности каждого крана. При применении кранов одной марки или грузоподъемности трубу стропят за монтажные штуцера, приваренные на одной высоте, но в диаметрально противоположных точках. При использовании кранов разной грузоподъемности массу трубы надо распределить на каждый кран пропорционально его грузоподъемности, использовав траверсу.

В том случае, если на монтажной площадке находится башенный кран, дымовую трубу монтируют царгами. Когда высота подъема крана недостаточна, чтобы смонтировать одну или две верхние царги, их стропят ниже верхнего фланца, но выше их середины, а в царге вырезают отверстие для прохода стрелы башенного крана.

Рис. 4. Монтаж дымовой трубы поворотом вокруг шарнира с помощью опорной стойки: 1 — кран, 2—максимальная высота подъема крана, 3 – тормозной канат, 4 – канат, 5 — труба, 6 — фундамент, 7 — шарнир, 8 — стойка

На монтаже котельных с котлами малой и средней мощности, как правило, используют один кран: для котлов малой мощности (ДЕ-4; -6,5, КВ-ГМ-10; -20) —кран грузоподъемностью до 16 т, которым можно монтировать дымовые трубы диаметром до 800 мм, высотой до 30 м; для котлов средней мощности (типов КЕ, ДЕ-10, ДЕ-25, Е-50, Е-75 и др. ) —кран грузоподъемностью 25…40 т, которым можно монтировать дымовые трубы диаметром 1000 мм, высотой до 45 м.

В отдельных случаях, когда имеющийся на монтажной площадке кран из-за недостаточной грузоподъемности или высоты подъема не может поднять и установить дымовую трубу, применяют монтаж с опиранием на временную опорную стойку. При этом методе до начала монтажа трубу собирают в положении и соединяют с фундаментом 6 через шарнир. К трубе снизу присоединяют опорную стойку, которая соединяется с шарниром канатом. При монтаже трубу стропят и поднимают краном в промежуточное положение II. Трубу опускают на стойку так, чтобы канат был натянут. Далее отсоединяют крюк от трубы, стропят за низ стойки и поднимают трубу в проектное положение, удерживая трубу в последний момент подъема тормозным канатом.

Во время подъема возникает необходимость перемещения крана в сторону фундамента.

Монтаж котлов — Монтаж дымовых труб

Проектирование, изготовление и монтаж самонесущейся дымовой трубы

На современном рынке представлены разные виды дымоходов, предназначенных для решения как бытовых, так и производственных задач.

В зависимости от особенностей применяемого оборудования, выбирают тип трубы.

В данном разделе сайта представлены стальные дымовые самонесущие трубы, которые являются одним из самых важных компонентов инженерных систем крупных коммунальных и производственных объектов, в том числе, котельных. Такие дымоходы отводят газы, продукты сгорания, вредные вещества и дым от сложного теплогенерирующего оборудования городских котельных, промышленных объектов.

По своей сути, такие установки представляют собой одну большую металлическую трубу, в которую заводят от 1 до 6 дымоходов меньшего диаметра.

Варианты конфигураций самонесущих дымовых труб

Существует несколько видов самонесущих дымоходов:

• одноствольные
• многоствольные

Одноствольные модели предназначены для подключения одного или нескольких котельных агрегатов теплогенерирующей системы, а многоствольные позволяют подключать от 1 до 6 установок и, соответственно, газоотводов. В последнем случае внутри секции такие трубы связывают друг с другом специальными горизонтальными или наклонными элементами.

И одноствольные, и многоствольные трубы могут комплектоваться:

• ревизионными люками
• лестницами
• площадками и перилами
• осветительными системами, огнями заграждения
• молниеотводами
• устройствами для отвода конденсата

Существуют и другие варианты такого вида дымоходов, основанные на конструкционных нюансах и параметрах, которые подбираются индивидуально в каждом конкретном случае. Перечислим их.

• обычная металлическая труба с одним стволом, которая устанавливается на специальный фундамент, иных опор не имеет. Такая дымовая труба позволяет подключить несколько единиц оборудования металлические трубы, расположенные на специальной конструкции. Могут состоять из 1-6 дымоходов разного и/или одинакового диаметра, устанавливаются вокруг или внутри единой металлической опоры – фермы

Вместе с тем, самонесущая дымовая труба может характеризоваться разным методом расположения. Существуют колонные трубы (располагаются внутри одной конструкции – обечайки) и мачтовые (каждая труба располагается отдельно, опираясь на собственную конструкцию).

Особенности и конструкция самонесущих газоходов

Особенности описываемых газоотводов основаны на их эксплуатационных параметрах. Так, температура отходящего дыма, на которую рассчитаны такие трубы, может достигать до 850 градусов Цельсия в зависимости от характеристик применяемого оборудования, а в высоту данные сооружения могут достигать порядка 30 и более метров. Важной особенностью дымохода самонесущего типа также является, как правило, почти полная заводская готовность.

Конструкция самонесущих дымоходов определяется на основании характеристик объекта и подключаемого оборудования, а также пожеланий Заказчика и, как правило, включает в себя следующие элементы:

• Фундамент для трубы, который располагается отдельно от объекта (котельной)
• Ферма из металлической конструкции
• Основной ствол отведения дыма и основание газохода – соединяются с помощью анкерных элементов
• Комплектующие элементы, описанные выше (дымоходы меньшего диаметра, лестницы, смотровые площадки, ограничители, ревизионные люки и прочие)

Монтаж самонесущих дымовых труб

Важно отметить, что самонесущие дымовые трубы для котельных являются сложным индустриальным оборудованием, монтаж и установку которого должны исполнять профессионалы. Монтаж самонесущей трубы осуществляется непосредственно на самом объекте путем соединения модульных секций с помощью крепежных и комплектующих элементов.

Внимание! Высота, конструкция и диаметр основного самонесущего дымохода, а также количество подключаемых дополнительных дымоходов рассчитывается индивидуально в каждом отдельно взятом случае в зависимости от типа подключаемого оборудования.

Данные для расчета дымовой трубы

Толщина изоляции50 мм100 ммдругая

(размер файла до 16M)

Данные о заказчике

Ознакомлен(а) и согласен(на) с политикой конфиденциальности

Менеджмент безопасности труда и охраны здоровья ВУЛКАН ISO 45001:2018

С 06.06.2022 по 06.06.2025
Скачать в PDF

Менеджмент качества ВУЛКАН ISO 9001:2015

С 06.06.2022 по 06.06.2025
Скачать в PDF

Система экологического менеджмента ВУЛКАН ИСО 14001-2016 | ISO 14001:2015

С 06. 06.2022 по 06.06.2025
Скачать в PDF

Сертификат соответствия ВУЛКАН (ОС ООО «ПожСтандарт»)

С 25.10.2018 по 24.10.2023
Скачать в PDF

Сертификат соответствия ВУЛКАН

С 26.08.2022 по 25.08.2025
Скачать в PDF

Экспертное заключение ВУЛКАН

С 06.08.2013
Скачать в PDF

Монтаж дымовых труб: металлических, кирпичных, железобетонных, а также строительство труб котельных

Мы осуществляем монтаж дымовых труб из кирпича, металла и железобетона согласно действующим нормативным актам (СНиП III-24-75) в любой сезон, любую погоду и по всей России (в различных климатических условиях). Благодаря большому накопленному опыту мы быстро устанавливаем трубы, и умело распоряжаемся имеющимся бюджетом. При необходимости, перед установкой новой трубы мы демонтируем старую трубу и расчищаем фундамент.

В строительстве мы используем глиняный кирпич пластического прессования, который изготовляется с добавками или без них обожженный кирпич для кладки кирпичных труб, а также футеровки железобетонных промышленных дымовых труб, которые эксплуатируются под температурой до 700 °С (согласно ГОСТ 8426-75).

Строительство кирпичных дымовых труб

Дымовые трубы до 80 метров и трубы высотой выше, которые отводят газ с температурой от 500 градусов, мы строим из кирпича, так как это экономически целесообразно. Мы привозим все необходимые материалы и осуществляем их строительство на месте, так как транспортировка готовой кирпичной трубы достаточно проблематична.

Составляющие кирпичной дымовой трубы:

1.	Фундамент.
2.	Ствол с теплоизоляцией и футеровкой.
3.	Гарнитуры, которые включают ходовые лестницы или скобы.
4.	Стяжные кольца.
5.	Молниезащита.
6.	Светофорные площадки (при высоте от 50 м).

Ствол кирпичной трубы мы выкладываем кирпичом в виде усеченного конуса с уклоном наружных граней 0.02-0.03. Цокольную часть ствола часто строим в виде цилиндра. Ствол делаем из поясов, толщину которых снижаем с высотой. Пояса отделяем друг от друга уступами по внутренней кладке. Высоту поясов рассчитываем исходя из внешних нагрузок и собственной массы.

При кладке ствола дымовой трубы мы используем глиняный кирпич марок М200 и М250 (нормальный или лекальный) потому что он отличается долговечностью и хорошей устойчивостью к различным внутренним и внешним факторам. В качестве раствора для кладки принимаем марку по расчету 25-100.

Для футеровки при температуре до 500 градусов также используем обычный кирпич (при температуре до 350 градусов применяем сложный раствор, при температуре свыше 350 градусов – шамотно-цементный). Если вам необходимо использовать в трубах агрессивные газы мы сделаем для них антикоррозионную защиту.

Проконсультироваться по монтажу дымовых труб или заказать услугу можно по телефону 8 (812) 929-59-37, по электронной почте [email protected] или отправив online-заявку.

Установка металлических труб

Если вам необходима труба для работы под высокими давлениями и скоростями, которая бы не фильтровала конденсат и вредные составляющие отходящих газов мы рекомендуем сделать ее из металла. Мы строим такие трубы высотой 100 и более метров.

Среди преимуществ металлических труб мы выделяем их надежность и долговечность, хотя они и поддаются коррозии и требуют дополнительного ухода. Благодаря их многофункциональности мы можем конструктивно выполнять для них футеровку любой сложности. Такие трубы мы возводим быстрее всего, так как они отличаются наименьшим весом и наибольшим уровнем монтажной готовности по сравнению с кирпичными и железобетонными трубами.

Металлические трубы для котельных мы выполняем согласно проекту, в котором рассчитываем высоту дымовой трубы, диаметр трубы и газоотводящих стволов, расчет фланцев и анкерных болтов крепления к фундаменту трубы.

Монтаж железобетонных труб

Все чаще мы выполняем железобетонные трубы вместо кирпичных труб, поскольку их возведение во многих случаях экономически целесообразнее (при высоте от 60-80 м), проще и быстрее. Среди преимуществ перед кирпичными дымовыми трубами отметим следующие:

• стенки их ствола заметно тоньше
• масса ствола почти в два раза меньше
• площадь для фундамента меньше, чем у кирпичных
• процесс их возведения почти механизирован

Трубы из железобетона мы делаем сборными и монолитными, из тех же элементов, что и кирпичные трубы.

Для возведения монолитных конусообразных труб из железобетона мы используем переставную или скользящую опалубку, которая позволяет снижать толщину стен с высотой без уступов. Для того чтобы опора футеровки была прочной, в середине ствола мы сооружаем специальные консоли.

Как и при монтаже дымовых труб котельных из кирпича, толщину железобетонных труб мы снижаем уступообразно. При высоте конических труб 120-150 м толщину стенок ствола внизу мы делаем 40-50 см, а в наивысшей точке трубы – 15 см.

Если температура газов, которые выводятся из трубы, превышает 100 градусов, мы проводим для нее футеровку. Мы выполняем ее с полкирпича, а между футеровкой и бетоном делаем зазоры в 30-50 мм в случае низких температур и 100-150 м – при высоких.

* на нашем сайте указаны приблизительные цены. Каждый проект индивидуален, поэтому конечная цена может отличаться от указанной. Чтобы узнать конечную стоимость работ, пожалуйста свяжитесь с нами любым удобным для вас способом.

проектирование, расценка, в частном доме, из металла, нержавейки, правила, установка

Опубликовано:

14.11.2013

Во время установки трубы необходимо быть полностью уверенными в пожарной безопасности, так как постоянно контролировать исправность трубы затруднительно.

Дымоходом называют вертикальную трубу круглого или квадратного сечения, что служит для удаления продуктов сгорания топлива из отопительного агрегата в атмосферу.

Возгорания же случаются порой настолько спонтанно и стремительно, что предпринять что-нибудь для их ликвидации практически нереально.Обычные же халатные соображения вроде «аккуратно будем топить» совершенно бесперспективны, так как зимой вашей банькой может охотно воспользоваться случайный посетитель.

При большой закладке дров и до конца открытой на трубе задвижке можно добиться сильного разогрева и у самой печи, и у дымовой трубы. Только неясно, отчего должна возникнуть опасность возгорания только потому, что кто-нибудь положил побольше дров в печь. В любом случае необходимо соблюдать требования и нормы, которые предписывают, что расстояние от любых конструкций, возведенных из горючих материалов, до дымовых газов (в смысле до дыма) должно быть не менее 0,5 м.

В зависимости от материала дымохода, их разделяют на следующие типы:

Схема прохода дымохода через крышу.

• кирпичные;
• керамические;
• сварные;
• из нержавеющей стали.

Осуществляя монтаж дымовой трубы, вам нужно иметь под рукой следующий инструмент:

• болгарка;
• корундовый диск;
• алмазный диск;
• рулетка;
• уровень;
• мастерок;
• резиновая киянка;
• угольник.

Читайте также:

Крашенная крыша – этапы работы.

Обзор устройства пароизоляции.

О монтаже крыши читайте тут.

Правила устройства разделок и отступок

Независимо от угла наклона кровли дымоходы, которые на 1,5 м выше ее уровня, нужно дополнительно зафиксировать растяжками на скобе.

Разделкой называется негорючее пространство (которое включает и воздушный зазор) между конструкцией строения, в котором располагается печь (дымовой канал), и дымом (огнем) в печи (дымовом канале). Разделка в кирпичной печи выполняется из такого же кирпича, из которого сложена печь и труба. К примеру, печь встроили в бревенчатую внутреннюю стену дома таким образом, чтобы она обогревала одновременно две комнаты. С этой целью в стене делается проем от потолка до пола с большей шириной, чем ширина печи. Зазоры между сторонами проема и печью заполняются кирпичной кладкой. Это и есть разделка. Зазоры носили бы название отступки, если бы они не заполнялись кирпичом.

Для прохода трубы сквозь потолок в нем делается проем больший, чем сечение самой трубы. Стенки кирпичной трубы утолщаются. В этом варианте разделкой является это утолщение. Говоря в общем, разделкой именуется негорячая часть печи, которая примыкает непосредственно к ограждающим конструкциям.

Понятно, что разделки совсем необязательно изготавливать из кирпича (даже в случае с кирпичной печью). Монтаж печей из стали может проводиться с разделками из кирпича, асбестоцементных листов, бетона (или пенобетона), листов из металла – в общем, любого негорючего материала.

Размеры разделки можно уменьшить до 380 мм посредством защиты сгораемых прилегающих конструкций листом из металла по асбестовому картону. Даже без прогара в раскаленном состоянии металлическая труба является очень серьезной пожарной опасностью. Поэтому защищать ее желательно негорючими материалами (к примеру, асбестовым шнуром или картоном).

Вернуться к оглавлению

Экранирование дымовой трубы

Самым лучшим решением противопожарной защиты считается монтаж металлического экрана с изоляционным слоем из термостойкой минеральной базальтовой ваты (нельзя применять для труб стекловату) толщиной от 10-20 мм. Это будет равноценно, по уровню теплоизоляции, кирпичному слою 125 мм толщиной (половина кирпича). В таком случае расстояние от горючих элементов кровли (обрешетки, стропил) до внешней поверхности трубы (то бишь экрана) при проходе через кровлю можно снизить до 130 мм. Тем не менее, без крайней потребности сокращать размер разделки не рекомендуется, даже в случае тройной экранизации и изоляции трубы.

Схема герметизации трубы на крыше.

Обычно разделки перекрываются листами из металла или (вариант хуже) плоскими асбестоцементными листами. Причем если их толщина окажется недостаточной, то с целью предотвращения в пролете провисания применяются профильные стальные усиливающие элементы (уголки, к примеру) или прокладки из асбестоцементного листа толщиной в 8-20 мм.

Самый важный момент: у трубы должна быть возможность свободно удлиняться и расширяться вследствие нагрева, беспрепятственно перемещаясь в зазорах листов разделки или безаварийно изменяя (выгибая) их. Заметьте, что за счет термического расширения дымовая труба длиной 2 м может увеличиться в размере на 5 мм. Проводя монтаж экранирующей оболочки это необходимо брать во внимание. Хотя бы один из ее концов не нужно жестко прикреплять к трубе, так как экран нагревается и, соответственно, в меньшей степени удлиняется.

Вернуться к оглавлению

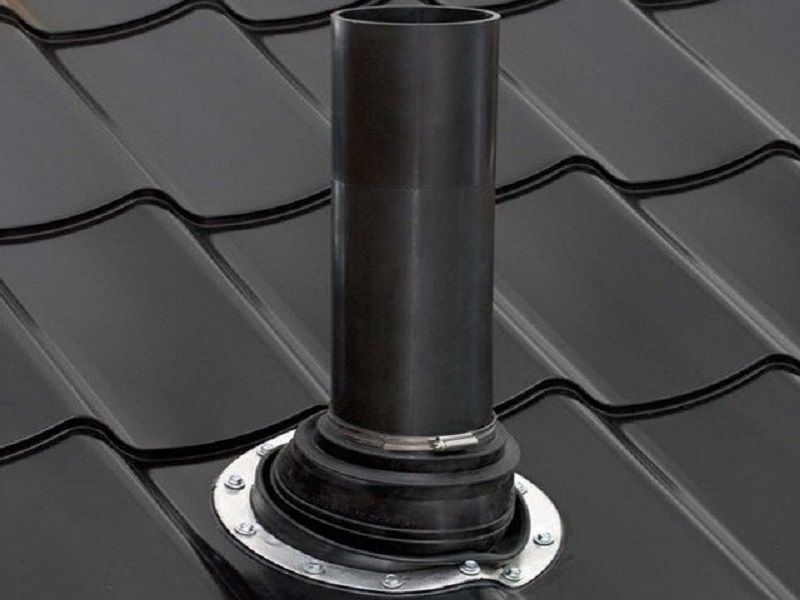

Правила герметизации стыка трубы с кровлей

Стыки листов разделки и трубы на кровле герметизируются термостойкими негорючими герметиками (включая картриджного типа, который имеется сейчас в продаже). В самом простом случае трубу обматывают шнуром из асбеста, предварительно замоченным в глиняно-песчаном растворе, и промазывают цементно-песчаным раствором. С учетом постоянного нарушения герметичности просвета за счет термического расширения трубы стыки предохраняют от протечки отбортовками листов из металла.

Необходимо отметить, что, в случае протечки, стык горячей трубы с холодным материалом кровли является совсем ненадежным элементом. Помимо этого, водные испарения на стыках кровли и трубы при растопках печки (особенно при заснеженной крыше) внешне напоминают возгорания, что крайне неблагоприятно сказывается на моральном состоянии свидетелей этого явления. Поэтому монтаж теплоизолированных экранированных труб предпочтительны во всех аспектах, невзирая на то, что стоят они не очень дешево.

Вернуться к оглавлению

Монтаж дымохода по финским нормам

Схема устройства разделки в междуэтажном перекрытии: 1 – дымоход; 2 – деревянная балка; 3 – разделка толщиной полтора кирпича; 4 – двойной слой асбеста; 5 – разделка шириной в кирпич с изоляцией асбестом.

На рисунке слева представлена конструкция экранированного дымохода, которая выпускается финскими компаниями-производителями дровяных печей (в т. ч. и для саун). Дымовая нержавеющая труба изолируется утеплителем из термостойкой базальтовой ваты и заключается в экранирующую трубу (то есть наружный кожух), выполненную из оцинкованной стали.

Монтаж дымовой трубы в кожухе осуществляется посредством фасонных торцевых крышек. Всю эту конструкцию монтируют непосредственно на дымовую нетермоизолированную печную трубу таким образом, чтобы труба экранирующая брала свое начало на некотором расстоянии (0,4-1 м) от потолка, что дает возможность организовать требуемую пожаробезопасность.

Нужно отметить, что даже установка экранирующей трубы при больших мощностях может привести к нагреванию до температур, превышающих 80ºС и являющихся пожароопасными. Поэтому и для такой, казалось бы, неприступной конструкции нужно предусматривать положенную разделку – минимально 380 мм от непосредственно дымовой трубы (от дыма), даже если есть дополнительные защитные элементы. Так предписывают отечественные правила монтажа, не дающие ни малейшей возможности трактовать эти правила по-иному. А финские рекомендации, разрешающие монтаж дымовой трубы встык с обшивкой, на нашей территории являются незаконными. Достоинствами финской конструкции является то, что труба держится не на крыше, а на печи, что гарантирует большую безопасность. Дымоход такой конструкции можно изготовить собственными руками, если вы обладаете необходимыми навыками. Сначала варится каркас для экранирующей трубы из уголков, который после обшивается листами оцинкованной стали. Кожух можно подвешивать на разделочном листе и провести монтаж дополнительных защитных экранов.

Вернуться к оглавлению

Монтаж самодельной конструкции дымохода

Справа на рисунке показан дымоход, который проходит также через крышу, совмещенную с потолком. Совмещение перекрытия и кровли дает сэкономить на строительных материалах и повышает пожарную безопасность. Похожую конструкцию можно применить (причем очень выгодно) и при проходе дымовой трубы через чердак. Можно предложить массу вариантов, подобрав экономически выгодное и одновременно надежное решение с учетом имеющегося материала.

Вернуться к оглавлению

Правила и обоснование чистки дымовой трубы

Вернуться к оглавлению

В случае трубы без теплоизоляции

Схемы подключения дымоходов: внутри здания и вне здания.

При крутой крыше трубу необходимо ограждать от снежных лавин рассекающими металлическими преградами и укрепить растяжками. Для систематической чистки дымовой трубы (к примеру, традиционным грузом на веревке с ершом, сверху) нужно продумать монтаж трапа для подъема на крышу и возле трубы негорючую площадку. Как правило, если у дымовой трубы нет горизонтальных участков и вы топите березовыми сухими дровами, то забивка короткой (длиной 3-4 м) трубы из металла (особенно из нержавеющей стали круглой) имеет совсем низкую вероятность. Если же вы топите печь еловыми смолистыми дровами (особенно с ветками и сучками), то в варианте нетеплоизолированной трубы (особенно при тлении) в трубе могут образоваться корковые, не марающие рук сажевые спеки, которые появляются при высыхании конденсата. Если постучать по металлической трубе, то эти пористые твердые отложения сами осыпаются. Поэтому на всякий случай перед растопкой постучите полешком по нижней части оголенной дымовой трубы, прежде чем растопить.

Если у вас экранированные металлические или кирпичные дымовые трубы, то постукивание по внешней стенке, естественно, ничего не даст, а спеки необходимо сбивать непосредственно по внутренним стенкам ударами груза.

Вернуться к оглавлению

Когда труба теплоизолированная

Короб вокруг дымохода позволяет избежать возникновения пожароопасной ситуации.

Если же труба с теплоизоляцией и конденсат не образовывается, то при тлении возможно образование слоя легкой пушистой сажи на внутренней стенке дымохода. Она обильно пачкает руки и не осыпается при постукиваниях по трубе. С точки зрения пожаробезопасности такая сажа представляет собой угрозу. В отличие от спеков, сажа может легко воспламениться и столбом пламени, температура которого равна 1300 ͦ С, медленно и беспрепятственно распространиться по всем уголкам дымовой системы, не обходя малейшие трещины, технологические отверстия и прогары в дымоходе, которые обычно также заполнены сажей.

Поэтому, если вы топите печь сухими смолистыми дровами, то готовьтесь получить во время тления возгорание в дымовой трубе, которое сопровождается ровным гулом. При этом в зазорах стыков между трубами и в задвижках можно наблюдать ровное, без вспышек, желтое свечение, а при выходе из дымохода – невероятно широкий, размытый шлейф черного или бурого дыма с возможным возникновением пламени и искр. Естественно, в прямой металлической трубе небольшого диаметра возгорание сажи не так опасно, как возгорание в разветвленной дымовой системе кирпичных печей многоэтажек или возгорание горючей пыли в вентиляционных системах промышленных строений. И все же подобные инциденты не приводят к положительным эмоциям, так как для тушения возможного пламени предпринять фактически ничего нельзя.

Очень трудно предсказать, откуда именно вспыхнет пламя, если у вас нет уверенности в безукоризненном состоянии дымовой трубы. Поэтому систематические прочистки дымохода нужны даже при отсутствии видимых ухудшений тяги трубы, особенно если вы топите такими дровами, которые при прогорании дают черный густой дым.

Вернуться к оглавлению

Об инфракрасном тепловом излучении

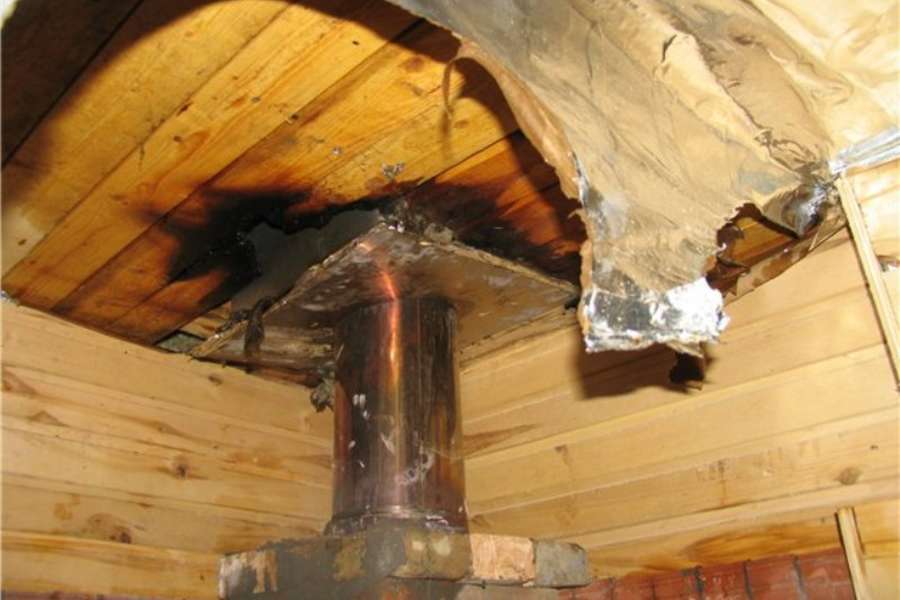

Дымовую трубу в бане от потолка до поверхности печи зачастую не экранируют и не утепляют, хотя следует экранировать компоненты печей, температура которых превышает отметку в 120 градусов. Проблема в том, что горячая труба образовывает инфракрасное круговое излучение, которое очень важно при начальном обогреве и отказаться от которого попросту жалко. В этой ситуации необходимо сделать большими оступки от сгораемых конструкций и обустроить дополнительную защиту на вариант аварийного прогорания трубы.

Заметьте, что очень большое значение инфракрасное свечение имело в процессе нагрева черных бань. Все нижние элементы (скамейки, полы) и дальние стены во время протопки таких бань прогревались от теплового инфракрасного излучения. Обогревало оно и во время банных процедур благодаря высокой температуре камней. Поэтому имеющееся инфракрасное излучение очень и очень приветствуется в бане (и не только в качестве элемента, характерного для древних построек).

Необходимо отметить и тот факт, что определенного особенного (вредного или, наоборот, полезного) физиологического эффекта инфракрасное излучение дымовой трубы не имеет. Характерные длины волн инфракрасного теплового излучения для этих температур составляют 10 мкм. А при такой длине волны излучение поглощается наружным слоем кожи и не проходит глубоко во внутренние органы человека, то есть имеет поверхностное действие, не отличаясь в этом от горячего воздуха.

Монтаж сэндвич-трубы дымохода | Феникс

• Главная
• Наш блог
• Монтаж дымоходов сэндвич

Несмотря на большое разнообразие систем дымоотвода, в строительстве частных домов в России наибольшее распространение получили сэндвич-дымоходы. Все дело в их конструкции, которая обеспечивает простоту сборки и установки, а также безопасность использования. Конструктивно они представляют собой две трубы, одна из которых расположена внутри другой, а пространство между ними заполнено теплоизолятором. За счет этого повышается эффективность работы камина, котла или печи, к которым подсоединен дымоотвод. Монтаж сэндвич трубы дымохода можно провести самостоятельно, если знать, как это сделать правильно. Если вы покупаете дымоходную систему в компании «Феникс», вы можете заказать его установку. Этим занимаются наши мастера или подрядчики, с которыми мы сотрудничаем много лет.

Что нужно знать о монтаже сэндвич дымохода?

В двухконтурных дымоотводах в меньшей степени накапливается сажа и конденсат, что делает уход и обслуживание за ними достаточно легким, а также увеличивает срок их службы. Большой выбор фасонных элементов позволяет получить дымоотвод любой конфигурации.

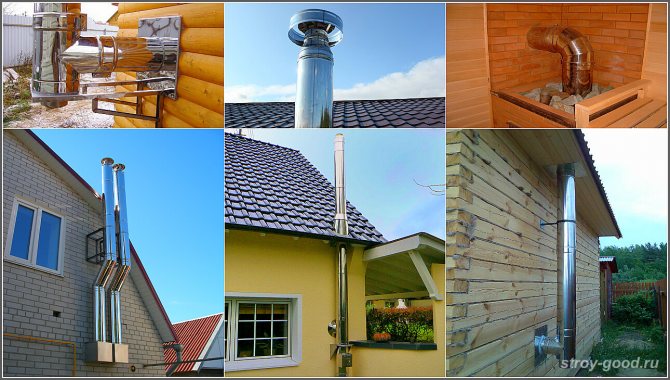

Возможны три основных варианта монтажа двустенных утепленных систем дымоходов «Феникс»:

• монтаж соответственно подобранных модулей системы внутри здания с выводом конечных модулей системы наружу;
• монтаж соответственно подобранных модулей системы на наружной стене здания с использованием её в качестве несущей конструкции;
• монтаж соответственно подобранных модулей системы на отдельно стоящей несущей конструкции.

Дымоходная система чаще всего состоит из таких элементов:

• Двухконтурная утепленная труба для дымохода длиной 1 м.

• Тройники, с помощью которых соединяются дымоотвод и основной дымовой канал, а также осуществляется вывод конденсата. Они бывают двух типов – 45° и 90°.



Конденсатосборник, с помощью которого собирается конденсат и сажа. Он устанавливается снизу от тройника.

• Отводы, применяемые для придания направления трубе. Бывают нескольких видов – 15°, 30°, 45° и 90°.

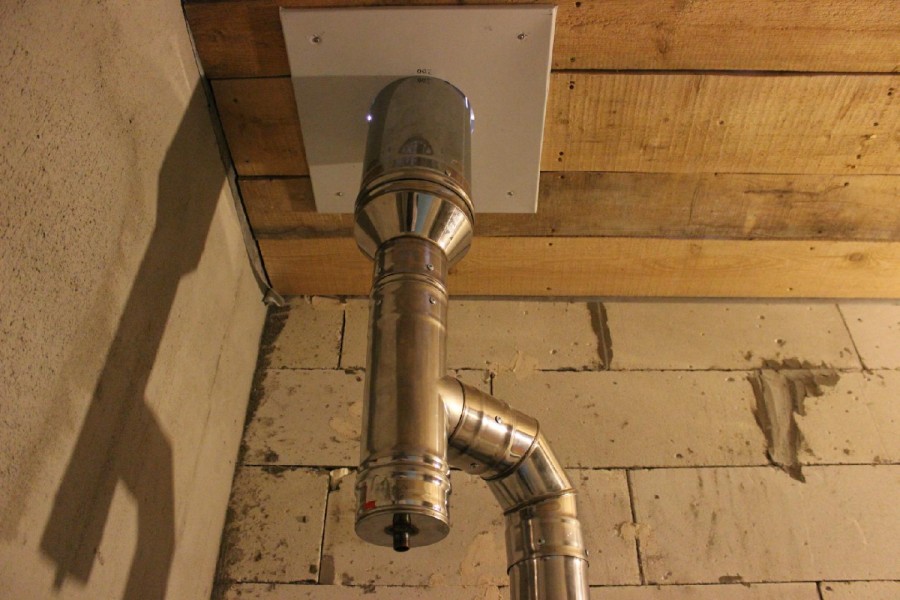

• ППУ (потолочно-проходной узел) применяется при монтаже дымохода из сэндвич труб через крышу, чтобы предотвратить возгорание.

• Кровельный элемент предупреждает попадание влаги в помещение.

• Зонт, дефлектор или конус защищает трубу от мусора, осадков, которые могут попасть в нее. Дефлектор дополнительно защищает трубу от бокового ветра, что помогает стабилизировать тягу.



Также при монтаже сэндвич дымохода через стену или потолок требуются крепежные и вспомогательные элементы, например, опоры, крепления, хомуты, пр.

Варианты монтажа сэндвич дымохода

Монтаж дымохода из сэндвич труб несложный, но важно соблюдать правильное направление соединения «по дыму» или «по конденсату». При топке печи дым поднимается. Если на своем пути он встречает препятствие, даже в виде небольшой плоскости, обращенной вниз, твердые частички дыма будут на ней оседать, что приведет к засорению дымоходной системы.

Конденсат, напротив, стекает вниз и задерживается на ребрах конструкции, направленных вверх. Так он попадает в утеплитель, снижая теплоизоляционные и противопожарные свойства дымоотвода.

Оптимальный вариант сборки, когда внутренний контур сэндвича собирается «по конденсату», а внешний «по дыму».

При монтаже сэндвич дымохода своими руками используйте плотные перчатки, так как можно порезаться о металл. Изучите существующие требования и нормы, так как неправильная установка системы отвода дыма может повлечь за собой пожар.

Если не уверены, что сможете правильно установить трубу для дымохода, обратитесь в компанию «Феникс». У нас не только можно купить двухконтурные дымоходные системы, но и заказать их монтаж. Консультации по телефонам: +7 (495) 782-55-31, +7 (926) 925-77-71 и онлайн.

Новые публикации

30 авг 2022, 10:44

Как прочистить дымоход в доме?

Основная причина засорения в дымовом канале

читать подробнее

26 авг 2022, 11:29

Как прочистить дымоход в бане?

Чтобы корректно ответить на этот вопрос, нужно понять, что провоцирует загрязнение.

читать подробнее

25 авг 2022, 10:44

Как прочистить дымоход печи и камина?

Печи и камины широко распространены как вид отопительного

читать подробнее

22 авг 2022, 10:44

Особенности монтажа твердотопливного котла

На сегодняшний день существует множество разновидностей

читать подробнее



Дымовая труба котельной: нормативы, монтаж, демонтаж

Содержание

1. Принцип работы
2. Типы дымоходов для котельных
3. Требования к дымоходам
4. Срок службы такого дымохода
5. Изготовление и установка дымохода
6. Обслуживание и чистка

Дымовая труба котельной — это конструкция, основной функцией которой является вывод продуктов сгорания топлива и создание естественной тяги. Для обеспечения экологической безопасности она должна быть спроектирована и установлена согласно требованиям нормативных документов.

Стальной дымоход для котельной

Принцип работы

Для того чтобы поддерживать постоянный огонь в топке котельной, к нему непрерывно должен поступать воздух. При этом происходит вывод продуктов сжигания топлива с дальнейшим их рассеиванием в атмосфере. Оба этих процесса обеспечиваются естественной тягой.

Дымовые трубы для котельных работают по принципу физического закона сообщающихся сосудов — масса воздуха низкой температуры больше, чем разогретого в форме столба такой же высоты. Таким образом происходит круговорот, при котором чистый воздух поступает в котел, выталкивая обработанный через дымоход.

В обеспечении тяги большую роль играют высота конструкции, температура внутри и снаружи, а также давление атмосферы.

Типы дымоходов для котельных

Существует несколько типов дымоходов для котельных:

• кирпичные,
• железобетонные,
• стальные.

Кирпичные дымоходы строятся в виде конуса для обеспечения устойчивости. Нижние части обкладываются огнеупорным кирпичом с зазором между стенками для компенсации расширения материала под воздействием высоких температур.

Железобетонные конструкции достаточно прочные, но менее стойкие к коррозии. При их строительстве выполняют внутреннюю укладку для защиты от действия агрессивных газов.

В отличие от первых двух типов, труба металлическая дымовая для котельной может быть нескольких типов:

1. Классические колонные представляют собой бетонный фундамент с выходящей из него стальной трубой.
2. Усиленные фермами предназначены для использования на крупных котельных. Ферма состоит из металлических стержней, расположенных вдоль и поперек. Они соединены с анкерной корзиной, удерживающей дымоход вертикально.
3. Мачтовый тип представляет собой ствол дымохода, усиленный каркасом, прочно удерживающимся растяжками.
4. Бескаркасные предназначены для обеспечения дымоотвода в частных домах. Конструкции отличаются простотой монтажа и небольшой высотой.
5. Встроенные дымоходы оборудуют в стенах дома и усиливают кронштейнами.

В зависимости от сложности системы отопления все типы могут быть одноствольными или многоствольными.

Требования к дымоходам

Дымовая труба отводит и рассеивает вредные продукты горения топлива в атмосферу. Важно правильно ее спроектировать и построить. В противном случае внутренние стенки будут забиваться сажей, пеплом, копотью, блокируя отводящий канал и предотвращая вывод дымных масс, делая невозможной работу котельной.

Существуют технические нормативы, которые четко регламентируют параметры дымоотводов:

1. Кирпичные конструкции должны быть выполнены в форме конуса высотой от 30 до 70 м, диаметром от 60 см. Минимальная толщина стенки — 180 мм. В нижней части обязательно должны быть оборудованы газоходы с ревизиями для осмотра.
2. Трубы из металла, используемые для монтажа дымоходов, изготавливают из листовой стали 3-15 мм. Соединение отдельных элементов осуществляют методом сварки. Высота дымохода не должна превышать 40 м. Диаметр может быть от 40 см до 1 м.
3. Для обеспечения устойчивости металлических конструкций на расстоянии 2/3 от высоты трубы устанавливают кронштейны или анкеры, к которым крепят растяжки.
4. Высота дымохода (независимо от материала изготовления) должна быть на 5 м выше кровли зданий, расположенных в радиусе 25 м.

Размеры конструкции рассчитываются с учетом объема печи и климатических условий, чтобы при любой температуре воздуха обеспечивалась тяга.

Срок службы такого дымохода

Эксплуатационные сроки дымоходных конструкций напрямую зависят от материалов, из которых они изготовлены:

1. Самыми долговечными являются кирпичные трубы. Их используют до 100 лет.
2. При правильном монтаже и эксплуатации железобетонные дымоходы могут прослужить около 50 лет.
3. Средний срок службы металлических труб составляет 10 лет. При наличии внутренней защиты и щадящих условий эксплуатации его можно продлить до 30 лет.

Изготовление и установка дымохода

Ввиду сложности конструкции дымоходных труб проектирование сооружения должны выполнять исключительно специалисты. При этом учитывается множество входных данных, связанных с местоположением объекта, климатическим поясом с присущими ему условиями, интенсивностью эксплуатации печи и топлива.

Для расчета высоты и других параметров, построения чертежа используется формула, данные для которой берутся из сопровождающей оборудование документации.

Монтаж дымовой трубы котельной из металла подразумевает учет еще одной величины — расхода топлива, в процессе сгорания которого выделяется много золы. Если эта цифра не превышает 5 т/сутки, высота конструкции должна быть менее 30 м, в противном случае эксплуатационный срок сильно сокращается.

Разработаны стандарты для котельных промышленного масштаба:

1. Высота кирпичных дымоходов варьируется в пределах 30-70 м с диаметром отверстия в верхней части от 60 см до 8 м.
2. Железобетонные конструкции можно строить высотой до 300 м с диаметром вверху до 10 м.
3. Стальные дымоходы могут быть 30-40 м в высоту, с диаметром от 40 см до 1 м.

Диаметр трубы зависит от веса топлива, которое сжигается за заданный временный промежуток. Кроме того, учитывается скорость газов на выходе из дымохода. При естественной тяге эта цифра равна 15-20 м/с, при искусственной — 35-40 м/с.

Обслуживание и чистка

В процессе эксплуатации котельных дымоходы изнашиваются, поэтому им постоянно требуется техническое обслуживание и ремонт. Этими работами занимаются рабочие со специальными навыками и знаниями.

Наиболее подверженная часть дымохода — оголовок, т.к. на него оказывается давление изнутри, воздействуют температура и окружающая среда. В случае разрушения можно провести точечный ремонт кирпичной кладки или бетонной конструкции. При сильном уроне придется отстроить их заново.

При появлении трещин на кирпичных и бетонных дымоходах трещины и щели заделывают специальными растворами, разрушенные кирпичи меняют на новые. В случае повреждения металлических секций дымохода проводят их замену.

Наиболее подвержено разрушению защитное внутреннее покрытие, называемое футеровкой. Оно требует к себе постоянного пристального внимания, периодических осмотров и диагностики. При выявлении нарушения целостности рабочие осуществляют затирку поврежденных участков. Если точечным ремонтом ситуацию спасти не удается, производится полная замена покрытия.

Еще одной обязанностью специалистов является ремонт стяжных колец во избежание их растрескивания. Если вернуть функциональность старого элемента не представляется возможным, устанавливают дополнительные кольца.

Обслуживание включает в себя покраску поверхности дымоходов. Такие работы подразумевают применение метода промышленного альпинизма, т.к. он наиболее эффективен в плане использования механизмов и дополнительного оборудования.

Т.к. через трубу дымохода проходят не только дым и газы, но и пепел с сажей, в процессе эксплуатации происходит наслоение этих элементов на стенках, в результате проходимость будет снижена или полностью исчезнет. Для предотвращения такой ситуации периодически проводится чистка внутренней трубы бригадой специалистов.

Чистка бывает механической и химической. В первом случае процедуру применяют, если труба не слишком высокая и оборудование способно справиться с засором. Однако наиболее востребовано очищение химическими средствами, т.к. это позволяет без труда достичь любого участка внутри конструкции и избежать механических повреждений поверхности трубы.

Самая сложная и затратная часть обслуживания — демонтаж дымовой трубы котельной вследствие окончания срока службы или невозможности восстановить повреждения посредством капитального ремонта.

Руководство по установке (от профессионалов) для дымоходных труб Duratech

Duratech by Simpson Duravent — это полностью топливная дымоходная система для использования с дровяными печами, каминами, печами, котлами, плитами, водонагревателями или другими приборами, работающими на дровах, нефть, уголь или газ, а также заводские камины с нулевым зазором. Дымоходные системы Duratech предназначены для нормальной непрерывной работы при температуре дымовых газов 1000°F, DuraTech подвергается строгим и жестким требованиям стандарта UL, включая один час при 1400°F, плюс три десятиминутных испытания дымохода на огнестойкость при 2100°F. ° F. Дымоходные системы Duratech внесены c-UL-us в список UL 103 и ULC S604 (MH7399) (Для установки в Канаде требуется наружная стена из нержавеющей стали).

Дымоходные системы DuraTech с теплоизоляцией Thermal Tech, заключенной между двойными стенками, обеспечивают оптимальную безопасность и производительность. Он сохраняет наружную стенку дымохода прохладной, обеспечивая при этом высокую температуру дымовых газов для оптимальной тяги. Внутренняя стенка на 25% толще, чем у конкурирующих дымоходов, что обеспечивает дополнительный запас прочности.

См. типовые монтажные чертежи ниже, чтобы выбрать подходящие компоненты для вашей установки.

• Переходник дымохода DVL/DuraBlack необходимо использовать при подсоединении трубы DVL к потолочной опорной коробке или отделочной муфте. При подсоединении трубы DuraBlack необходимо использовать переходник для дымохода DVL/DuraBlack, скользящий соединитель DuraBlack или переходник с защелкой.
• Настенный наперсток должен быть установлен с трубой дымохода соответствующей длины для всех горизонтальных установок через стену. Чтобы приспособить более толстые стены, телескопические части настенного наперстка можно разделить и установить удлинитель, изготовленный на месте.
Чердачный изоляционный экран
• должен использоваться во всех установках, которые проходят через чердак, независимо от того, изолирован ли чердак или нет.
Противопожарный экран
• следует использовать, когда дымоход проходит через пол или потолок без опорной коробки.

Планирование установки

• Следующие рекомендации предназначены в качестве общего руководства для помощи в компоновке и выборе компонентов дымохода, необходимых для установки. Всегда читайте и следуйте инструкциям по установке Simpson Dura-Vent перед установкой дымоходной системы, которые находятся вместе с крышкой или опорной коробкой. Инструкции по установке можно посмотреть на странице товара. Диаметр дымохода должен соответствовать размеру выходного отверстия прибора. Дымоход неправильного размера приводит к плохой тяге и чрезмерному образованию креозота.
• Измерьте диаметр выхода дымохода прибора. Выберите дымоход и соединительную трубу DVL или DuraBlack того же диаметра, что и выход дымохода прибора. Для установки камина обратитесь к таблице размеров в конце этого каталога.
• Определите, является ли установка установкой через крышу или через стену. Для установки через стену потребуются дополнительные компоненты (настенная наперстка, тройник с крышкой, опора тройника и настенные хомуты).
• По возможности устанавливайте дымоход внутри строения. Холодный наружный дымоход будет производить меньше тяги и производить больше креозота.
• По возможности избегайте смещений, ограничивающих естественную тягу. Прямая вертикальная установка более эффективна и с меньшей вероятностью выделяет креозот. Если требуется смещение, чтобы избежать стропил или других препятствий, измерьте требуемое расстояние по горизонтали и доступную высоту по вертикали. Доступны колена 15° и 30°. В США запрещены локти больше 30°. Допускается не более двух смещений в одной установке. См. таблицу смещения в конце этого каталога. Для каждого смещения требуется по крайней мере один локтевой ремень. Налокотники обеспечивают достаточную поддержку.
• Определите минимальную высоту дымохода над линией крыши. Строительные нормы и правила требуют минимум 3 фута над проемом крыши и не менее 2 футов выше любой части здания в пределах 10 футов. См. рис. 1. Заглушка устанавливается выше этой точки.

• Измерьте уклон крыши. Например, шаг 6/12 имеет вертикальное возвышение 6 дюймов над горизонтальным расстоянием 12 дюймов. Выберите подходящее мигание.
• Определите общую длину дымохода и дымохода, необходимых для установки. Чтобы рассчитать установку на длину трубы DuraTech 5–8 дюймов, вычтите 1 1/4 дюйма на стык. Для диаметра 10–24 дюймов вычтите 3/4 дюйма на стык трубы. Вычтите 1 1/4″ на каждый стык дымохода DuraBlack. Вычтите 1 1/2″ на стык дымохода DVL. Минимальная высота дымохода на уровне моря для прямого вертикального дымохода составляет от 10 до 15 футов над выпускным отверстием прибора. Для более высоких отметок или использования колен или тройников потребуется примерно на 30-60% больше высоты, чтобы обеспечить достаточную тягу.
• Информацию о кожухе, одобренном UL, см. на странице изделия.
• Будьте пожаробезопасны. Поддерживайте расстояние не менее 2 дюймов до горючих материалов. Соблюдайте местные строительные нормы и правила и обратитесь к сертифицированному специалисту для осмотра дымохода.

Статьи, которые могут вам также понравиться.

..

• Может ли ваш дровяной камин перегреться?

• California Title 24: Complete Guide to Net Zero Energy

• Caframo Ecofan: универсальное исчерпывающее руководство

• Древесная зола: преимущества, о которых вы никогда не знали

• Что нужно знать перед покупкой топки для газового камина?

• Опасны ли камины без вентиляции?

• 5 способов украсить камин осенью

• 5 удивительных мест, где можно повесить электрический камин

Вопросы по этой статье

Наши сертифицированные специалисты NFI бесплатно ответят на все вопросы клиентов!

Задать вопрос

Нужна помощь?

• Related Articles
• Customer Q&A
• Ask the Experts (Free)

Duratech Chimney Pipe Installation Guide

• Fireplace Articles
• Fireplace Insert Articles
• Stove Articles
• Gas Log Articles
• Chimney Articles
• Fireplace Mantel Articles
• Accessory Articles
• Outdoor Living Articles
• Fire Pit Articles
• Heater Articles

Categories

• Fireplaces
• Fireplace Inserts
• Stoves
• Gas Logs
• Mantels
• Accessories
• Дымоходы и вентиляция
• Жилье на открытом воздухе
• Дымоход
• Обогреватели
• Костровые ямы
• Решетки
• HVAC
• Поиск по брендам
• Руководства и статьи

Отзывы

Подпишитесь на нашу рассылку новостей Прежде чем вы начнете

• Ваша конструкция дымохода должна быть завершена, и у вас должны быть все необходимые компоненты под рукой.   Установочный комплект — это «базовый комплект», в который входят детали, которые нужны большинству пользователей. Поскольку каждая структура отличается, людям требуется различное количество труб в дополнение к комплекту. Обратитесь к нашим ресурсам по проектированию дымоходов или свяжитесь с нами, чтобы получить помощь в проектировании вашей дымоходной системы.
• Ваша печь должна быть собрана, а очаг построен.   Обратитесь к Руководству дворфов за инструкциями по вашему очагу, надлежащему зазору и теплозащитным экранам. Посмотрите видео распаковки, чтобы получить помощь в сборке печи. Если вы строите мобильную конструкцию, такую ​​как крошечный дом на колесах, перед началом работы конструкция должна быть выровнена.

Вам потребуется:

• Отвертка
• Лестница
• Уровень и/или отвес
• Восковой карандаш или маркер
• Инструменты для вырезания отверстия во внешней стене.
• Крепеж для крепления фланца к стене внутри и снаружи, а также для крепления опоры тройника и настенной опоры к внешней стороне конструкции
• Латексный или силиконовый герметик для герметизации фланца наперстка снаружи конструкции

Вам может понадобиться:

• Угловая шлифовальная машина с отрезным диском по металлу для резки одностенных труб.
• Обжимные клещи для листового металла для регулировки обжима.
• Винты для дымохода, если вы не используете хомуты для фиксации соединений.
• Дрель
• Датчик шпильки
• Термостойкая смазка, такая как спрей-графит, для предотвращения заедания металлических деталей из нержавеющей стали

Шаг 1: Прикрепите дымоход к фланцу дымохода

Первая секция дымохода должна быть герметизирована печным клеем к фланцу дымохода печи. Поскольку для работы печи требуется система дымохода, а цемент для печи и краска для печи отверждаются при нагревании (что может привести к выделению некоторых химических паров), мы рекомендуем одновременно отверждать краску для печи и цемент снаружи.

Если вы используете конфигурацию с задним выходом, когда труба проходит через стену за печью перед поворотом в вертикальное положение, может быть нецелесообразно выполнять наружную прожиг перед установкой. Если это так, запечатайте первую секцию дымохода во фланце дымохода, как описано в этом шаге, а затем убедитесь, что ваша конструкция хорошо проветривается при первом сжигании внутри.

Если вы подсоединяете изолированную трубу непосредственно к фланцу дымохода печи для полностью изолированного дымохода, внутреннюю стенку трубы необходимо обжать, чтобы она вошла во фланец дымохода. Мы можем сделать это за вас перед отправкой вашего заказа, или вы можете сделать это самостоятельно с помощью щипцов для листового металла. Обожмите трубу ровно столько раз, сколько необходимо, чтобы труба доходила до упора на фланце дымохода. Чрезмерное обжатие сделает трубу свободной внутри фланца.

Пробная посадка трубы во фланец дымохода

Ваша установка будет выглядеть лучше, если дымоход полностью войдет во фланец дымохода. Из-за производственных вариаций иногда охватываемый конец трубы слишком туго входит во фланец дымохода и не полностью достигает дна, а иногда он достигает дна слишком рано. В этом случае обрезка материала с конца с помощью угловой шлифовальной машины может помочь обеспечить плотную посадку.

Если вы устанавливаете печь стороннего производителя, для идеальной подгонки может потребоваться дополнительная модификация. В карликовых печах используется фланец дымохода с внутренней резьбой. Чтобы подсоединить наш комплект к патрубку дымохода, отрежьте обжатый патрубок с помощью угловой шлифовальной машины, чтобы получился патрубок.

Чтобы подсоединить наш комплект к овальному фланцу, используйте либо переходник с овального на круглый, изготовленный для вашей печи, либо отрежьте обжим и буртик, согните трубу по форме фланца дымохода и повторно — обжать при необходимости.

Чтобы подключить наш комплект к плите Cubic Mini, используйте адаптер Cubic Mini.

Применить печной цемент

Покройте внутреннюю часть фланца дымохода и наружную часть охватываемого конца трубы печным клеем и соедините их вместе. Воспользуйтесь пузырьковым уровнем, чтобы убедиться, что ваша плита и дымоход идеально отвесны.

Тщательно удалите излишки печного клея перед тем, как растопить печь. Очень трудно удалить печной цемент, когда он затвердеет.

Если труба сильно ослаблена внутри фланца дымохода, может оказаться полезным более толстый печной клей. Высокотемпературный печной цемент, продаваемый в ванне, работает хорошо. Попробуйте найти его в черном цвете для достижения наилучших результатов.

Винты для установки (дополнительно)

Винты для дымохода не требуются для крепления дымохода к фланцу дымохода, но могут быть дополнительно добавлены для дополнительной безопасности или для удержания дымохода на месте до затвердевания цемента. Если вы решите добавить винты, используйте три термостойких винта, равномерно расположенных вокруг фланца дымохода, и просверлите направляющие отверстия через фланец дымохода и дымоход перед их установкой.

Полное внешнее сжигание

Добавьте дополнительные секции дымохода, чтобы получить не менее 40 дюймов вертикальной трубы, и разожгите огонь в печи на открытом воздухе, чтобы завершить первоначальное лечение в соответствии с инструкциями в Руководстве гнома.

Когда печь остынет, верните ее внутрь и закрепите на очаге.

Шаг 2: Прорежьте отверстие в стене

Отверстие в вашей стене должно быть совмещено с трубой, прикрепленной к вашей печи, и должно быть достаточно большим, чтобы центр наперстка прошел через отверстие.

Отметьте вырез

Определите центральную точку, в которой ваш дымоход будет проходить через стену. Если вы выходите в точке над плитой, убедитесь, что отверстие в стене находится по центру вертикально над фланцем дымохода печи. Если вы выходите прямо за печью, прежде чем повернуться в вертикальное положение, убедитесь, что центр отверстия в стене точно совмещен с центром заднего фланца дымохода.

Отметьте область вокруг центральной точки, где вам нужно будет отрезать материал, чтобы наперсток прошел сквозь стену. Вы можете разделить две половинки наперстка и использовать сам наперсток в качестве шаблона для разреза. Для наперстка 4 дюйма требуется отверстие диаметром 10 дюймов, а для наперстка 5 дюймов требуется отверстие диаметром 11 дюймов.

Прорезь в стене

Убедитесь, что место, где дымоход будет проходить сквозь стену, не пересекается с какими-либо стойками, трубами или проводами. Датчик шпильки может помочь обнаружить шпильки, но может не указывать на наличие проводов или труб. Если вы не уверены, сначала сделайте небольшое исследовательское отверстие во внутренней стене, чтобы посмотреть.

Прорежьте внутреннюю стену с помощью инструмента, соответствующего материалу вашей стены. Прокруточная пила или сабельная пила, как правило, лучше всего подходят для дерева, в то время как ножницы для листового металла обычно лучше всего подходят для листового металла, а пила для замочной скважины хорошо подходит для гипсокартона.

С внутренней стороны стены срежьте всю оставшуюся изоляцию или другой материал на пути коуша. Затем отметьте центр выреза на внутренней стороне внешней стены и просверлите отверстие наружу.

Используя отверстие, которое вы только что просверлили, в качестве контрольной точки, отметьте периметр выреза на внешней стороне внешней стены. Затем прорежьте по периметру наружную стену.

Установите наперсток

Установите обе половинки наперстка с противоположных сторон стены и закрепите их крепежными элементами, подходящими для материала вашей стены. Изоляция может касаться внешней стороны наперстка, но внутри наперстка не должно быть изоляции или другого материала.

Используйте силиконовый или латексный герметик для наружных работ за верхом и по бокам внешнего фланца наперстка на внешней стене дома, чтобы предотвратить попадание проливного дождя на стену за наперстком. Оставьте зазор в герметике в нижней части фланца, чтобы влага могла свободно стекать.

Наперсток предназначен для стен 2х4 или 2х6. Если стенка слишком тонкая для наперстка, вы можете удалить материал с обеих сторон наперстка с помощью угловой шлифовальной машины, чтобы сделать ее тоньше. Если стенка слишком толстая, вам может понадобиться добавить дополнительный листовой металл 24 калибра вокруг наперстка, чтобы обеспечить надлежащее соблюдение зазоров для горючих материалов. Две стороны коуша должны перекрывать друг друга, чтобы ничто (изоляция, грызуны и т. д.) не могли попасть внутрь коуша с внутренней стороны стены.

Шаг 3: Установите дымоход

После установки настенного наперстка вы соберете систему дымохода и прикрепите внешний дымоход к своей конструкции. Соберите дымоход, используя зажим на каждом стыке, чтобы скрепить трубы вместе. В качестве альтернативы для закрепления каждого соединения можно использовать три винта дымохода. Использование цемента или герметика на стыках труб не требуется и не рекомендуется.

Если какие-либо соединения изолированной трубы особенно тугие, поверните, прижимая трубы друг к другу, чтобы облегчить сборку.

Сборка тройника, опоры тройника и горизонтальной трубы

Соберите опорный кронштейн тройника, прикрепив две треугольные опоры к нижней стороне пластины опорного кронштейна прямоугольного тройника с помощью прилагаемых болтов. Прикрепите колпачок для очистки (часть изолированного тройника) к нижней части опорного кронштейна тройника. Прикрепите опорный кронштейн тройника к нижней части тройника.

Выровняйте опорный кронштейн тройника так, чтобы опоры со стороны стены были обращены в том же направлении, что и отверстие сбоку тройника (т. е. «ножка тройника»). Присоедините изолированную трубу, используемую для горизонтального участка (обычно сечение 10 дюймов), к боковой стороне тройника, а переходник с одинарного на двойной присоедините к другому концу горизонтальной изолированной трубы.

Если у вас возникли проблемы с тем, чтобы переходник с одинарной на двойную или другой кусок изолированной трубы полностью встал на следующий участок, проверьте металлическое накладное кольцо в нижней части изолированной трубы. Накладное кольцо должно быть полностью вставлено в канавку, которая сопрягается с зажимом вокруг соединения. Если накладное кольцо установлено не полностью, это может помешать опусканию нижнего элемента. Вставьте накладное кольцо, пока оно полностью не встанет на место, и попробуйте снова собрать трубы.

Нанесение термостойкой смазки, такой как аэрозольный графит, на резьбу болтов из нержавеющей стали может помочь предотвратить заедание. Этот шаг необязателен, но особенно рекомендуется для болтов, которые могут затягиваться туго (например, опорные кронштейны) или неоднократно затягиваться и ослабляться (например, хомуты для труб с одной или двумя стенками).

Установка опоры тройника и горизонтальной трубы

Проденьте изолированную трубу через настенный коуш с внешней стороны конструкции, так чтобы опорный кронштейн тройника касался внешней стены. Убедитесь, что внутренняя часть вашей трубы находится там, где вам это нужно, и соответствующим образом отрегулируйте опорный кронштейн тройника, следя за тем, чтобы вертикальная часть изолированного тройника оставалась на расстоянии не менее 2 дюймов от внешней стены.

Отцентрируйте трубу в наперстке. Вокруг внешней стороны трубы, внутри наперстка должно быть небольшое пространство. Вы заделаете этот зазор с помощью высокотемпературного силикона RTV на более позднем этапе.

Воспользуйтесь пузырьковым уровнем, чтобы убедиться, что тройник расположен строго вертикально, и прикрепите опорный кронштейн тройника к внешней стороне конструкции.

Изолированная труба должна проходить достаточно далеко в помещение, чтобы избежать нарушения зазора между одностенной трубой и задней частью печи. Для стандартной конфигурации выхода через стену обычно требуется теплозащитный экран. Убедитесь, что расстояние до горючих материалов от одностенной дымоходной трубы и задней части печи составляет не менее 18 дюймов, или используйте теплозащитные экраны, чтобы уменьшить требуемый зазор не менее чем до 6 дюймов.

Установка соединительной трубы

Подсоедините оставшуюся одностенную трубу от вашей печи к колену 90 градусов, соединяющемуся с переходником с одинарной на двойную, используя одностенный хомут или три винта для дымохода на каждом стыке, чтобы закрепить секции. вместе.

Центральный шарнир телескопической трубы должен быть свободно плавающим, и его не нужно зажимать или привинчивать.

Одностенную трубу можно обрезать до нужной длины. Отрежьте трубу угловой шлифовальной машиной с отрезным диском по металлу. Вы можете использовать одностенный зажим в качестве направляющей и маркер или восковой карандаш, чтобы отметить ваши разрезы. Отрежьте охватываемый конец и сохраните заводской охватываемый конец на детали, которую вы собираетесь использовать.

Вы можете отрезать охватывающую часть более длинной одностенной трубы и вставить в нее верхнюю часть телескопической трубы, чтобы получилась более длинная телескопическая секция.

Каждый кусок трубы Tiny Wood Stove имеет верх и низ. Поскольку части будут соединяться только в одном направлении, поддержание правильной ориентации обычно не представляет сложности. Если вы обнаружите, что кусок не подходит, потому что у вас есть конец от мужчины к мужчине или от женщины к женщине, что-то, вероятно, перевернуто.

Одностенные охватываемые концы (и охватываемые внутренние стенки изолированной трубы) должны быть направлены вниз к печи, чтобы не допустить конденсации жидкости или креозота внутри вашей системы дымохода. Внешняя стена m Все концы изолированной трубы должны быть направлены вверх, чтобы дождевая вода отводилась за пределы трубы. Обратите внимание, что ориентация внутренней стенки изолированной трубы противоположна ориентации внешней стенки.

Шаг 4: Соберите дымоход

Соберите вертикальный дымоход снаружи здания, соединив изолированные трубы вместе и закрепив их хомутами.

Установка опор дымохода

Установите настенный опорный кронштейн как можно выше на конструкции, на высоте до 6 футов над тройниковым опорным кронштейном. Если над опорным кронштейном тройника и ниже линии крыши находится более 6 футов трубы, используйте дополнительные настенные опорные кронштейны (продаются отдельно), равномерно расположенные, по крайней мере, по одному через каждые 6 футов.

Если вы используете удлиненный опорный кронштейн дымохода, установите хомут на трубе не менее чем в 3 футах от линии крыши и не более чем в 5 футах от вершины. Отрегулируйте рычаги кронштейна так, чтобы они доставали до точек на высокой стороне крыши по обе стороны от дымохода. Угол плеча 60 градусов относительно вертикального дымохода идеален. Закрепите ножки кронштейнов на крыше с помощью подходящего кровельного крепежа и кровельного герметика. Мы рекомендуем нанести герметик на резьбу каждого крепежа перед его установкой, а затем погрузить всю ножку в кровельный герметик.

Закройте дымоход

Прикрепите люк к верхней части дымохода с помощью хомута.

Уплотнение наперстка

Используйте прилагаемый высокотемпературный силикон RTV, чтобы герметизировать зазор между изолированной трубой и внутренней частью наперстка на внешней стороне конструкции. Нет необходимости герметизировать соответствующий зазор с внутренней стороны.

Шаг 5. Проверьте вашу установку

Проверка поддержки дымохода

Т-образная опора и настенные опоры должны полностью выдерживать вес дымохода и предотвращать боковое смещение. Если дымоход возвышается на 5 футов или выше над самой высокой опорой стены, его следует укрепить с помощью удлиненного опорного кронштейна.

Внутренняя соединительная труба должна быть устойчивой, полностью поддерживаться печью внизу и горизонтальной трубой дымохода вверху.

Проверка надежности стыков

Убедитесь, что на каждом стыке труб имеется либо хомут, либо три винта для дымохода (за исключением центрального соединения телескопической трубы, которое находится в свободном плавании).

Проверка зазоров

Проверьте наличие нарушений зазоров вокруг печи и системы дымохода.

Для печи Dwarf требуется зазор 18 дюймов сзади и 16 дюймов по бокам. Для печей сторонних производителей могут потребоваться другие зазоры, поэтому при необходимости ознакомьтесь с руководством пользователя или обратитесь к производителю.

Для одностенной трубы требуется зазор 18 дюймов до горючих материалов. Эти зазоры могут быть уменьшены на 2/3 с помощью надлежащего теплового экрана с воздушным охлаждением между источником тепла и любыми горючими материалами. Для изолированной трубы требуется зазор 2 дюйма до горючих материалов во всех направления.

Всегда допустимы большие зазоры.

Вопросы?

Если вы не уверены в какой-либо части вашей дымоходной установки, свяжитесь с нами! Мы здесь, чтобы помочь, чем можем. Вы можете связаться с нами по электронной почте [email protected], позвонить нам по телефону 208-352-3417 или использовать контактную форму ниже.

ОСНОВЫ КАК УСТАНОВИТЬ ДРОВЯНУЮ ПЕЧЬ – Очаг

Установка дровяной печи – Основы установки дровяной печи. .

The Chimney

* Insulated Metal Chimney

* Masonry Chimneys

* Installing into an Existing Fireplace or Chimney

The Stovepipe

* Single Wall Stovepipe

* Close Clearance Stovepipe

Floor and Защита стен

* Под плитой

* На стенах

Правовая оговорка. Этот документ не предназначен для замены руководства пользователя. Он написан, чтобы предоставить обзор безопасной практики установки. Проконсультируйтесь с вашим специалистом по очагам, строительными чиновниками и руководством пользователя для конкретных потребностей установки вашего прибора. Ваш дилер или местный строительный служащий является лучшим источником дополнительной информации. Вы также можете найти список установщиков, сертифицированных Национальным институтом каминов:

(http://www.nficertified.org/pages_consumers/consumers-1.html), образовательный фонд.

Дымоход

Посмотреть вложение 164771

Хорошо, мы немного поговорим о том, как правильно установить дровяную печь. Первое, что мы должны сделать, это забыть о дровяной печи и сосредоточиться на самой важной части установки – дымоходе!

ПРАВИЛО №1 – Каждая дровяная печь должна иметь дымоход

Это означает либо прочный каменный дымоход (подробнее об этом позже), либо одобренный UL дымоход из нержавеющей стали класса «А» с изоляцией. Нет – дымоходом через окно или крышу пользоваться нельзя!

Двойной & Дымоходы класса «А» с тройной изоляцией

Теперь, когда мы разобрались с этим, давайте рассмотрим наиболее популярный вариант для новых установок — изолированный дымоход класса «А» (теперь его обычно называют высокотемпературным или высокотемпературным). На приведенной выше схеме показаны три наиболее распространенных типа установки.

Тип №1 обычно используется в любом одноэтажном здании. Обычная черная печная труба проходит вверх от печи и соединяется с изолированным дымоходом в специальной опорной коробке, расположенной непосредственно под уровнем потолка. Затем изолированный дымоход укладывается до получения необходимой высоты. Все дымоходы должны выступать как минимум на 3 фута над поверхностью крыши и на 2 фута выше любой части здания в пределах 10 футов.

Тип № 2 показывает дымоход «вне и вверх», который выходит через стену и продолжается вверх вдоль стены дома. При желании этот дымоход можно было обрамить деревянным каркасом и оштукатурить или обшить, чтобы он соответствовал дому.

Тип №3 аналогичен типу №1 тем, что это одноэтажная установка, но из-за наклонного потолка требуются другие компоненты. В этом случае труба поддерживается кронштейном на уровне крыши, а изолированная труба дымохода частично свисает в комнату, чтобы соединиться с внутренней черной трубой дымохода.

О чем следует помнить

* Дымовая труба не может проходить сквозь стены, потолки, полы или окна — используйте только дымоход, одобренный UL

* Вообще говоря, чем выше дымоход, тем лучше

* Меньше изгибов = лучшая тяга ( всасывание дымохода)

* Дымоход должен выступать на 2 фута над чем-либо в пределах 10 футов или 3 фута над пиком

* Используйте колпачок, предотвращающий проникновение птиц

* Проконсультируйтесь с вашим дилером каминов, трубочистом и официальным представителем строительной компании

Каменные дымоходы

Подробная информация о строительстве каменных дымоходов выходит за рамки данного документа, однако следует помнить о некоторых вопросах безопасности и производительности. В каминной промышленности широко известно, что 80-90% (или более!) каменных дымоходов в США построены неправильно. Печальная правда заключается в том, что некоторые каменщики потратили так много лет на строительство низкотемпературных дымоходов для масляных горелок, газовых горелок и каминов, что искусство правильного строительства дымоходов почти утеряно.

Что не так с большинством каменных дымоходов?

* Часто имеют большие размеры и не изолированы, что приводит к плохой тяге и образованию избыточного креозота

* Не соблюдены надлежащие расстояния до горючих материалов (деревянный каркас, сайдинг и т. д.)

* Нет места для расширения плит дымохода, что приводит к растрескиванию и повреждению вкладышей

Эти недостатки могут быть устранены во время нового строительства квалифицированным каменщиком, а правильно спроектированный и построенный каменный дымоход является произведением искусства, которое может служить поколениям. Существующий (но несовершенный) каменный дымоход часто можно привести в соответствие со спецификациями, установив одобренную UL систему облицовки из нержавеющей стали. Это обеспечивает дополнительный запас прочности, а также улучшает тягу и упрощает очистку.

Для получения надлежащей информации о строительстве каменных каминов и дымоходов см. ссылки ниже:

http://www. gobrick.com/

http://www.maconline.org/tech/construction/chimney/chimney. html

http://www.bia.org/

Что следует помнить о каменных дымоходах

* Вкладыш дымохода должен быть того же размера (или чуть больше), что и размер дымохода,

* Дымоход должен быть расположен, по возможности, внутри здания и утеплен (вермикулитовой или другой кладочной изоляцией 9).0005

* Вкладыш дымохода должен быть либо монолитным (спросите у продавца камина), либо иметь другую форму конструкции, допускающую расширение.

* Большинство существующих каменных дымоходов необходимо заменить трубой из нержавеющей стали

Установка в существующий камин или дымоход

Что скажешь, Банки? У вас есть камин или дымоход, который не используется и просто ждет, когда в него вставят дымоход! Не так быстро — здесь требуются некоторые мыслительные процессы. Начнем с камина.

Типовая установка камина

В «старые времена» (да, я был там) люди просто ставили печь перед камином и втыкали кусок дымовой трубы в сторону заслонки. Если бы они были действительно умны, они бы установили вокруг него старую изоляцию из стекловолокна, чтобы предотвратить выход слишком большого количества комнатного воздуха в дымоход (также усилили тягу в печи).

Специалисты по дымоходам вскоре увидели, что с этой настройкой связано много проблем. Плохая тяга печей создавала много креозота и более чем случайные пожары в дымоходах! В результате этих проблем Промышленность очагов и Национальная ассоциация противопожарной защиты разработали ряд более современных рекомендаций.

Сначала определите, есть ли у вас каменный камин и дымоход. Если у вас есть металлический (нулевой зазор) камин и металлический дымоход, ваши возможности очень ограничены. Только несколько вставок тестируются для использования в этих «сборных» каминах. Обратитесь к местному продавцу Hearth и подтвердите это в руководстве по установке или в документации производителя. НЕ ВСТАВЛЯЙТЕ ДРОВЯНУЮ ПЕЧЬ В СУЩЕСТВУЮЩИЙ МЕТАЛЛИЧЕСКИЙ КАМИН!

см.: https://www. hearth.com/index.php/wiki/Convert_Prefab_Fireplace/

для получения дополнительной информации по этому вопросу.

Посмотреть вложение 164773

Если у вас есть «настоящий» кирпичный или каменный камин и дымоход…….

Основные сведения

* Как минимум, вытяните 5-футовую гибкую трубу из нержавеющей стали от вашей печи или вставьте ее через заслонку в первую плиту дымохода.

* Если дымоход не облицован или если вы хотите сделать работу максимально качественно, выровняйте всю высоту дымохода трубой из нержавеющей стали того же размера, что и дымоход на вашей печи – обычно 6 дюймов (см. ).

* Закройте область под заслонкой камина металлическим поддоном, плотно загерметизируйте его печным цементом или высокотемпературным силиконом:

(https://www.hearth.com/index.php/articles/making_a_block_off_plate/)

* Всегда устанавливайте колпачок (если возможно, искрогасящий) на верхней части дымохода.

Использование другого существующего дымохода

Дома с неиспользуемыми дымоходами, как правило, являются старыми домами, так как эти конструкции часто строились с несколькими дымоходами для отопления, приготовления пищи и т. д. Часто эти старые дымоходы небезопасно использовать без некоторой модернизации. Они могут быть облицованы одобренной трубой из нержавеющей стали или восстановлены с помощью специальных процессов кладки (спросите своего трубочиста). Обратите особое внимание на сквозное отверстие в стене, где труба печи соединяется с дымоходом. Любая древесина или горючие материалы в этом помещении должны быть обрезаны в соответствии со строительными нормами. Для выполнения этого перехода доступны специальные изолированные рукава.

Дымоход

Дымоход используется для соединения отдельно стоящей печи с металлическим или каменным дымоходом. Как упоминалось ранее, его нельзя использовать для прохождения сквозь стены, полы или потолки. Существует два вида дымохода: одинарная стена (один слой) и закрытый зазор (две стены). Вот краткая информация о дымоходе:

Одностенный дымоход

Одностенный дымоход предназначен для подключения дровяной печи к ближайшему дымоходу. Он доступен разной толщины (24 или 22 калибра) и обычно окрашивается высокотемпературной черной краской. Некоторые производители производят дымоходы цвета фарфоровой эмали, соответствующие их печам.

Как правило (проверьте этикетку и инструкции), дымоход должен находиться на расстоянии не менее 18 дюймов от любой горючей стены, потолка или мебели. Это расстояние можно уменьшить двумя различными способами:

* Защитите горючую поверхность утвержденным способом (см. Стены и полы ниже)

* Установите теплозащитный экран дымохода на дымоход (можно приобрести у дилера очага)

Сокращения полученный этими методами обычно составляет 50% (9 дюймов).

Дымовую трубу обычно можно обрезать по размеру ножницами по металлу или другим режущим или шлифовальным инструментом – см.:

https://www.hearth.com/index.php/wiki/Cut_Sheet_Metal_and_Stove_Pipe/.

Более толстые трубы труднее разрезать, поэтому в этих трубах используются регулируемые шлицевые соединения, которые устраняют необходимость обрезки. При сборке печной трубы используйте черный печной клей для герметизации каждой детали. Кроме того, используйте три винта для листового металла на каждом стыке трубы.

Надежно прикрепите трубу к печи и дымоходу, убедившись, что она жесткая и герметичная.

Закрытие – зазор дымохода

Дымоход с двойными стенками: внутренняя стенка из нержавеющей стали и внешняя стенка, окрашенная в черный цвет. Воздушное пространство между стенками дымохода служит изолирующим слоем, что позволяет этой специальной трубе приближаться к горючим на расстоянии до 6 дюймов. Не путайте этот внутренний трубопровод с двойными стенками с дымоходом класса А, описанным в начале этого документа — этот материал предназначен только для внутреннего использования! За дополнительной информацией об этом типе печной трубы обратитесь к дилеру очага.

Защита пола и стен

Под плитой

Впервые я столкнулся с отсутствием надлежащей защиты пола, когда жил в Западной Вирджинии. В нашем доме не было центрального отопления, но был камин, готовый удовлетворить наши потребности в отоплении. Еще тогда (1970) я знал, что камины плохо нагреваются, поэтому я пошел в хозяйственный магазин и купил камин за 20 долларов. дровяная печь из листового металла. Он не влезал в камин, поэтому я снял ножки и поставил его прямо на топку камина.

Той ночью мы зажгли ревущий костер и приготовились к спокойному зимнему вечеру. Внезапно мы почувствовали запах гари!… пахло деревом. После лихорадочных поисков мы обнаружили, что пол под очагом тлеет.

Существует ряд материалов, разрешенных для использования под дровяной печью. Некоторые из них:

* Бетонная плита, голая или с любой плиткой или кирпичом, установленной над ней

* Сборные доски и коврики для плит, одобренные UL

* Керамическая плитка, мрамор или сланец, уложенные поверх цементной подложки, внесенной в список UL

Различные печи имеют разные требования, но все дровяные печи должны иметь негорючее дно внизу. Это дно должно простираться минимум на 8 дюймов со всех сторон печи и на 18 дюймах перед любыми загрузочными дверцами. Кроме того, плита печи должна выступать под и горизонтальный участок соединения дымохода с дымоходом.

На стенах

Все печи должны быть установлены на безопасном расстоянии от горючих стен. Это расстояние варьируется в зависимости от модели печи, от 8 дюймов до 36 дюймов и более. Это расстояние можно уменьшить одним или обоими из следующих способов:

* Установите на стену утвержденную негорючую защиту.

Стена может быть кирпичной, каменной, из цементных плит или из печного щита, одобренного UL, обычно устанавливается на распорки с воздушным зазором 1 дюйм до стены из горючего материала. Ознакомьтесь с руководством пользователя или местными строительными нормами, чтобы определить размер необходимой защиты стены.

* Установите на печку задний теплозащитный экран специальной конструкции.

Уточните у продавца Hearth, имеется ли задний теплозащитный экран для выбранной вами печи.

Ссылки, касающиеся зазоров между полом и стенами:

https://www. hearth.com/index.php/wiki/Hearth_Design/

Quick 1-2-3 Краткое изложение этого документа

Дымоход

* Каждый Для дровяной печи нужен дымоход — либо ОБЛИЦОВАННЫЙ каменный, либо изолированный металл класса А (HT). Вы не можете использовать дымоход через окно!

* Существующие каминные дымоходы можно использовать, если они частично или полностью облицованы одобренными материалами. Будьте осторожны, если у вас есть «сборный» камин или камин с нулевым зазором — большинство печей нельзя использовать в этом типе устройства.

Дымовая труба

* Дымовая труба используется для подключения вашей печи к утвержденному дымоходу

* Большая часть дымовой трубы должна располагаться на расстоянии 18 дюймов от стены или потолка – это можно уменьшить за счет использования теплозащитных экранов для труб или специальных двойных стенок зазор внутренней трубы.

Полы и стены

* Негорючий пол должен проходить под всей печью, на 12 дюймов по бокам и на 18 дюймов перед любыми загрузочными дверцами.

* Зазоры от стен можно уменьшить, используя либо задний теплозащитный экран на печи (если он доступен в качестве опции), либо правильно установленную защиту стен.

Дополнительную информацию по этим темам можно найти во многих разделах Hearth.com, проверить QA, Wiki, информационные статьи и даже задать конкретные вопросы на нашем форуме!

Как установить дымоход для дровяной печи через стену или крышу (установка без дымохода)

Краткое руководство по установке без дымохода

того же диаметра, что и выход на плите.

2) Подсоедините переходник для одностенной трубы к двухстенной, чтобы преобразовать эту одностенную трубу в изолированную двустенную трубу на расстоянии не менее 150 мм до достижения какой-либо поверхности (потолка или стены).

3) Остальная часть дымохода должна находиться в изолированных двустенных дымоходах только с этого момента.

4) Для внутренних систем, проходящих через здание, вам потребуются балочные опоры и вентилируемые противопожарные плиты для каждого потолка, через который проходит система.

5) Для внешних систем, возвышающихся за пределами здания, они должны проходить сквозь стену под углом не более 45°, при этом проход через саму стену должен закрываться стеновым патрубком. Еще одно колено или тройник под углом 45° можно соединить один раз через стену, чтобы повернуть систему вертикально.

6) Опоры балок достаточны для поддержки внутренней системы с регулируемыми настенными кронштейнами, обеспечивающими поддержку внешней системы через каждые 2 м максимум.

7) Для внутренних систем необходима опора для крыши, силиконовая гидроизоляция и штормовая манжета для безопасного прохода через крышу любого типа.

8) Проходя через поверхность крыши (внутри) или за линию крыши/желоба (снаружи), системы Twin Wall должны достигать минимальной вертикальной высоты 1 м, чтобы создать минимальный горизонтальный зазор 2,3 м.

9) Завершите любую систему, выбрав дождевик или противоветровой кожух.

Что такое установка без дымохода?

Поначалу планирование совершенно новой дымоходной системы может показаться сложной задачей, но с помощью этого руководства мы надеемся развеять тайну создания установки с двойной стеной, подходящей для вашего дома, избежать распространенных ошибок и понять Утвержденный документ J строительных норм на языке, который мы можно все понять ( выделено жирным ).

Если в вашем доме нет существующего дымохода для установки дровяной печи, необходимо создать новую систему дымохода класса 1 с использованием изолированных дымоходов с двойной стенкой (или с двойной оболочкой). Эта система дымохода с двойными стенками будет проходить либо внутри (подниматься по этажам здания и выходить через поверхность крыши), либо снаружи (выходить через внешнюю стену и подниматься вверх по внешней стороне здания, очищая линию желоба), в зависимости от ваши предпочтения и комнату, в которой вы хотите разместить новую печь.

Зачем мне использовать двустенные дымоходы?

Три основных преимущества запуска системы дымохода с одностенными трубами: они связаны с традиционной эстетикой дровяной горелки, могут выдерживать температуры, возникающие в выпускном патрубке из-за эмали, и они передают много тепла к дымоходу. вне трубы, максимизируя тепловую мощность, производимую печью. Однако именно по этой причине небезопасно и даже незаконно пропускать одностенную трубу через стену, потолок или крышу, так как внешняя поверхность станет слишком горячей и может передать это тепло близлежащим горючим материалам, таким как балки и обстановка.

Здесь в дело вступает дымоход Twin Wall. Как следует из названия, эти трубы имеют отдельные внутреннюю и внешнюю оболочки со слоем изоляции между ними для предотвращения передачи тепла на внешний край трубы, что делает их безопасными для прохода через любую поверхность. тип и соответствует утвержденному документу J действующих строительных норм. Поддерживая газы внутри дымохода теплыми, это способствует дальнейшему подъему тяги и предотвращает негативное влияние более холодного наружного воздуха на это

Как запустить вашу изолированную систему дымохода

Независимо от того, какую систему дымохода вы собираетесь создать, все они должны начинаться с отрезка одностенной печной трубы, покрытой стекловидной эмалью. Он будет иметь тот же внутренний диаметр, что и выходной патрубок вашей печи (5 дюймов или 6 дюймов являются стандартными, но он может быть 7 или 8 дюймов), и будет прорезан внутри кольца через патрубок с наружной резьбой на нижнем конце патрубка. труба . И узкий патрубок с наружной резьбой должен быть только внизу трубы, а не наоборот, независимо от того, кажется ли, что он лучше подходит в перевернутом виде, поскольку вы не сможете подключить переходник с одинарной на двойную стену не к тому концу. . Диаметр выходного патрубка является минимальным диаметром для всей системы дымохода, и вы никогда не сможете его уменьшить . Просто загерметизируйте это соединение с помощью термостойкого цемента или силиконового герметика с температурой не ниже 1200°C. Для этой работы мы поставляем продукцию ведущих отраслевых брендов, таких как Vitcas, Kos и Envirograf.

Можно пропустить этот шаг и соединить дымоход с двойными стенками непосредственно с выходным патрубком с помощью переходника, однако со временем это может привести к потускнению отделки трубы с двойными стенками из нержавеющей стали или полному удалению покрытия с черных труб с двойными стенками.

Также важно помнить; горячие газы стремятся подняться, и поэтому прямой вертикальный участок в начале системы способствует этому. Чем раньше ваши газы достигнут изгиба в дымоходе, тем меньше у них будет возможности пройти через него, не откладывая сажу и, возможно, не опускаясь обратно в дымоход, поэтому выход через верхний выход печи идеален, но вам разрешено выходить через задний выход. при необходимости через одностенный тройник 90°.

Какой двухстенный адаптер вам нужен?

От печи можно использовать столько одностенных труб, сколько требуется (но их количество должно быть минимальным), но необходимо преобразовать эту трубу в двухстенную изолированную трубу не менее 6 дюймов (150 мм) до достижения нижней части ваш потолок / крыша или внутри вашей стены .

Важнейшими строительными нормами, которые следует учитывать на данном этапе, является внутренний диаметр вашей дымоходной системы. Минимальный внутренний диаметр дымохода при достижении секции Twin Wall составляет 6 дюймов (150 мм) , и этого легко добиться, выбрав правильный переходник с одной стены на две. Распространено заблуждение, что система увеличивает при переходе с одностенного на двустенный дымоход просто из-за изменения общего размера трубы, но это неверно. Нас интересует только внутренний диаметр системы, поэтому для поддержания одинакового диаметра на всем протяжении (т. до 6 дюймов и т. д.), только в этом случае вам потребуется переходник с одинарной стенкой на двустенный.

Единственным исключением из этого правила являются печи, одобренные DEFRA. Из-за более чистого горения этих моделей, только они могут оставаться диаметром 5 дюймов для всей системы дымохода и по-прежнему соответствовать Утвержденному документу J Строительных норм и правил.

Теперь, когда ваша система запущена правильно и вы успешно выполнили переход с одностенной трубы на двухстенную изоляцию, вы должны спланировать маршрут, по которому пойдет ваш дымоход; внутренние, внешние или их смесь.

Как установить дымоход для дровяной печи через стену (снаружи)

Первая распространенная ошибка при установке дымохода для дровяной печи через стену заключается в том, что вы можете выйти из задней части печи и пройти горизонтально, прямо через стену наружу. Это неверно, так как в системе дымохода или 90 ° (прямой угол) поворотов не должно быть горизонтальных участков общей длиной более 150 мм. Опять же, это связано с тем, что горячие газы должны подниматься вверх, и если они вынуждены двигаться горизонтально, они теряют тепло, осаждают сажу в трубе и ударяются о поворот под прямым углом, как барьер, и падают обратно в систему.

В соответствии со строительными нормами Тройник 90° (или колено) можно использовать только непосредственно на заднем выпуске печи и абсолютно нигде в системе. Все изгибы не могут быть больше 45° , чтобы позволить газам продолжать свободно подниматься и использовать их экономно, поскольку вы ограничены максимум 4 поворотами на систему .

Для безопасного прохождения вашей системы через внешнюю стену необходимы 4 элемента Twin Wall; Настенная втулка 45°, две отделочные пластины и фиксированная или регулируемая длина трубы с двумя стенками, достаточно длинной, чтобы проходить через стену, поднимаясь под этим важным углом 45°. Рукав защищает как трубу, так и материал стены от теплового расширения трубы, а пластины убирают все внутри и снаружи. Это применимо только для прохода через стандартные негорючие полые стены. Если стена состоит из горючих материалов (например, деревянная конструкция, , вы должны оставить безопасный зазор вокруг дымохода 60 мм , хотя он может варьироваться в зависимости от используемой марки Twin Wall).

Теперь, когда ваша система Twin Wall успешно вышла из помещения, нам нужно повернуть систему вертикально, что легко сделать (в идеале) с помощью тройника 135° и съемной крышки или колена 45°. Преимущество тройника и крышки заключается в том, что он обеспечивает необходимый доступ к внешнему ходу дымохода для очистки и слива конденсата и дождевой воды. Колено 45° не обеспечивает такого доступа.

Для оптимальной тяги печи и соответствия строительным нормам общая длина вашей системы дымохода должна составлять не менее 4,5 м от выхода печи до дождевика. Это не представляет проблемы для дымоходов в двухэтажных домах, но должно учитываться при установке более коротких труб, таких как зимние сады и дачи. В зависимости от длины дымохода, выбранного для прохода через стену, зависит, насколько далеко система будет располагаться снаружи от внешней поверхности. Довольно часто это всего 50-80 мм между наружной поверхностью стены и трубой из эстетических соображений и использования с самыми короткими (и дешевыми) настенными кронштейнами.

Есть два важных момента, которые следует учитывать при расчете длины дымохода Twin Wall, необходимого для успешного (и законного) запуска системы снаружи стены вашего дома; 1) общая высота готового дымохода 2) нужно ли вам преодолевать какие-либо препятствия, такие как окна или нависающие софиты? Помните, что строительные нормы допускают не более 4 поворотов во всем дымоходе, а 2 уже заняты (до и после прохода через стену), поэтому вы можете использовать только еще 2 колена, чтобы создать смещение вокруг препятствия, обычно водосточных желобов. / софиты. Если вы обнаружите, что у вас есть другие препятствия, то, к сожалению, дымоход необходимо будет переставить.

Единственная форма поддержки, обычно необходимая для внешней системы Twin Wall, — это регулируемые или фиксированные настенные кронштейны, прикрепленные к внешней стене здания и фиксирующие систему дымохода не более чем через каждые 2 метра. Эти кронштейны могут быть фиксированными на 50 мм или регулируемыми, например, 50-80 мм, 80-130 мм, 130-210 мм (это расстояние от стены до трубы) или еще длиннее, но для длинных внешних участков 4 м или более настоятельно рекомендуется закрепить регулируемая базовая опора в нижней части системы в качестве дополнительной опоры для длинной части двойной стены, расположенной выше, в дополнение к кронштейнам. Для поддержки дымохода за линией крыши предлагается выбор растяжек, распорок и структурных фиксирующих лент.

На какую высоту должна подниматься система дымохода?

Последним аспектом вашей дымоходной системы является обеспечение необходимой общей высоты и выбор подходящего наконечника…

Для внешней системы Twin Wall, поднимающейся над любой стеной, кроме фронтона, вы должны учитывать два требования строительных норм:

• Дымоход должен подниматься достаточно высоко, чтобы между верхом последнего отрезка трубы и поверхностью крыши оставался горизонтальный зазор 2,3 м

И

• Он должен возвышаться не менее чем на 1000 мм после пересечения линии крыши / софитов / желоба (в основном, самой нижней части поверхности крыши) ИЛИ до конька

При подъеме на фронтон все вышеизложенное остается в силе, но с одной оговоркой:

• Если система проходит через край крыши в пределах 600 мм от самого конька, то система должна возвышаться не менее чем на 600 мм над этим коньком

Пара дополнительных моментов, которые часто встречаются, касаются прилегающих зданий и мансардных окон:

a) Если система выглядит так, будто она должна быть завершена под окном на скатной крыше или в пределах 2,3 м по горизонтали от любого открываемого окна, солнечного света или слухового окна, тогда вы должны расширить систему на 1000 мм над окном

b) Любые соседние здания в пределах 2,3 м от вашей системы дымохода, к сожалению, также должны быть очищены. Дымоход должен возвышаться не менее чем на 600 мм над самой высокой точкой соседнего здания.

И, наконец, просто закрепите дождевик, противоветровой кожух или любую другую клемму Twin Wall, доступную в вашем ассортименте Twin Wall. Это довольно просто понять, но, пожалуйста, имейте в виду, что дождевик не является водонепроницаемым, а противоветровые кожухи рекомендуются только для более длинных систем, которые создают достаточную тягу и расположены на открытых или открытых участках, таких как склоны холмов, на открытой местности. или набережные.

Как установить дымоход дровяной печи через крышу (внутренний)

Типичная внутренняя двустенная дымоходная система начинается так же, как и наружная система от воротника печи до двустенного переходника, как описано выше. Однако с этого момента мы не проходим через стену, а скорее поднимаемся по этажам здания, чтобы в конечном итоге выйти через поверхность крыши.

Для каждого потолка / балки, через которые вы должны пройти, необходимо приобрести 3 основных компонента; 2 вентилируемые противопожарные плиты и балочная опора. Иногда продается как «Прокладка противопожарной защиты», Вентилируемые противопожарные плиты должны крепиться к потолку или полу всякий раз, когда система выходит и/или входит в жилое помещение . В основном это сводится к тому, что эти плиты нужны везде, кроме пола чердака, но и там это рекомендуется. А почему вентилируемые плиты? Это необходимо для того, чтобы холодный воздух мог проходить между этажами, оставляя внешние края дымохода как можно более прохладными, но при этом задерживая потенциальное распространение огня. Твердые противопожарные пластины предназначены только для газовых систем . И, как следует из названия, балочная опора привинчивается к каждой балке и образует кронштейн для системы примерно через каждые 2,5 м. Таким образом, в типичном двухэтажном доме вам потребуются 4 вентилируемые противопожарные плиты и 2 балочные опоры.

Независимо от того, какой тип системы устанавливается, любые стыки между трубами должны быть доступны и не должны быть заглублены в стены или балки, а на верхних этажах система Twin Wall должна быть заключена в коробку или клетку.

Наиболее эффективной формой дымоходной системы является вертикальный внутренний дымоход, однако в системе разрешено до 4 изгибов или поворотов, если вам необходимо преодолеть препятствие на пути в виде изгибов под углом 45° ( никогда не под углом 90° ), а опора для крыши должна использоваться на стропилах в качестве окончательной формы поддержки.

Пришло время провести дымоход через поверхность крыши, и для этого есть три важных этапа:

Во-первых, помните, что вокруг всех дымоходов с двойными стенками должно быть безопасное расстояние до горючих материалов, и т.д. для 6-дюймовой трубы с двойной стенкой потребуется отверстие размером прибл. 320 мм в поперечнике (зазор 60 мм + внешний диаметр трубы 200 мм + зазор 60 мм).

Во-вторых, выбор правильного оклада для вашей крыши имеет решающее значение. Сам оклад представляет собой конус из силикона или резины EPDM, который устанавливается на основание (традиционно свинцовое, но в наши дни, скорее, алюминиевое) и может быть обрезан, чтобы плотно обхватить дымоход, чтобы обеспечить герметичность крыши. Однако мигания не должны сбивать с толку, поскольку они в основном попадают в одну из двух категорий; подходит для черепичной/шиферной крыши или нет. Оклады для черепичных крыш имеют большое основание, которое необходимо закрепить под черепицей, в то время как оклады для всех других типов крыш (плоских, волнистых, деревянных и т. д.) имеют небольшое основание, предназначенное для крепления поверх поверхности крыши.

В-третьих, совместите оклад с двухстенным штормовым воротником, чтобы сидеть прибл. 100 мм над окладом в качестве дополнительного слоя защиты от непогоды.

Насколько высоко должна подниматься система дымохода?

И последним аспектом вашей системы дымохода является обеспечение необходимой общей высоты и выбор подходящего наконечника…

Для внутренней системы Twin Wall, поднимающейся через поверхность крыши, вы должны учитывать все четыре из следующих требований строительных норм. :

• Дымоход должен подниматься достаточно высоко, чтобы между верхом последнего отрезка трубы и поверхностью крыши оставался горизонтальный зазор 2,3 м

И…

• Должен возвышаться не менее чем на 1000 мм через поверхность крыши

ТАКЖЕ УЧИТЫВАЙТЕ…

• Если система проходит через поверхность крыши в пределах 600 мм от самого конька, то система должна возвышаться над этим коньком не менее чем на 600 мм
• Если система должна завершиться под окном на скатной крыше или в пределах 2,3 м по горизонтали от любого открываемого окна, солнечного света или слухового окна, тогда необходимо расширить систему на 1000 мм над окном

И, наконец, просто закрепите дождевик, защитный кожух от ветра или любой терминал Twin Wall, доступный в вашем ассортименте Twin Wall. Это довольно просто понять, но имейте в виду, что дождевик не является водонепроницаемым, а противоветровые кожухи рекомендуются только для более длинных систем, которые создают достаточную тягу и расположены на открытых или открытых участках, таких как склоны холмов, на открытой местности. или водные фронты.

Установка дымохода – Стандарты, необходимые для безопасной установки дымохода

Установка дымохода часто является слабым звеном в системе сжигания древесины. Убедитесь, что ваше устройство соответствует всем применимым кодам и правилам безопасности.

(труба дымохода может также называться дымовой трубой, соединителем дымохода и т. д.) Прочтите статью об инспекциях WETT

Правила установки –    CSA B365

Эти правила основаны на коде установки CSA используется в Канаде. Точные правила в вашем районе можно узнать у местного инспектора по строительству, у продавца дровяного отопления или у трубочиста.

1. Максимальная общая длина прямой трубы: 3 м (10 футов)
2. Сборка должна быть максимально короткой и прямой между печью и дымоходом. Использование двух 45-градусных колен часто предпочтительнее одного 90-градусного колена, потому что создается меньшая турбулентность в потоке выхлопных газов, и они приводят к меньшему горизонтальному движению.
3. Максимальное количество 9Изгибы под углом 0 градусов: 2. Максимальная длина по горизонтали без поддержки: 1 м (3 фута).
4. Запрещается использовать оцинкованные дымоходы, поскольку покрытия испаряются при высоких температурах и выделяют опасные газы. Используйте дымоходы, окрашенные в черный цвет.
5. Дымоходные трубы диаметром 6, 7 и 8 дюймов должны иметь толщину не менее 24 калибра.
6. Стыки дымохода должны перекрываться на 30 мм (1 1/4 дюйма)
7. Каждое соединение в сборе должно быть закреплено не менее чем тремя винтами.
8. Сборка должна иметь допуск на расширение: колена в сборке допускают расширение; прямые узлы должны иметь инспекционную обертку с одним незакрепленным концом или телескопическую секцию.
9. Минимальный уклон вверх к дымоходу: 20 мм/м (1/4 дюйма/фута).
10. Один конец узла должен быть надежно закреплен на воротнике дымохода с помощью 3 винтов для листового металла, а другой конец должен быть надежно закреплен на дымоходе.
11. Должна быть предусмотрена возможность очистки труб либо путем прочистки, либо путем удаления узла трубы. Снятие сборки не должно требовать перемещения печи.
12. Обжимные концы (папа) секций должны быть направлены в сторону прибора, чтобы падающая пыль и конденсат оставались внутри трубы.
13. Дымоход ни в коем случае не должен проходить через пол или потолок из горючих материалов, а также через чердак, подкровельное пространство, чулан или скрытое пространство.
14. Минимальное расстояние от горючих материалов: 450 мм (18 дюймов). Минимальный зазор может быть уменьшен на 50 процентов до 225 мм (9 дюймов), если на трубе или на горючей поверхности установлен соответствующий экран.
15. Позвоните инспектору Barrie WETT для получения дополнительной информации об установке устройств для сжигания древесины.

Рекомендуемая установка дымохода

Идеальный узел дымохода – это тот, который поднимается прямо вверх от дымохода прибора и прямо в дымоход без колен. Система слева представляет собой одностенную трубу с инспекционной оболочкой (трубным соединителем), позволяющей собирать и разбирать ее, не перемещая печь.

Прямая сборка дымохода обеспечивает наименьшее ограничение потока газа и обеспечивает более сильную тягу. Прямые сборки также требуют меньше обслуживания, потому что в них нет углов, в которых могут скапливаться отложения креозота.

Идеальная прямая сборка дымохода – еще одна веская причина для установки дымоходов вверх через теплое пространство дома, а не наружу и вверх по внешней стене

Двустенная труба

Герметичная двустенная труба выбор для максимизации осадки и минимизации отложений креозота. Используйте герметичные трубы с двойными стенками, если сборка должна быть длинной или если ожидается, что прибор будет производить дымовые газы с низкой температурой. В системе вверху справа используется герметичная телескопическая труба с двойными стенками между печью и дымоходом.

Вентилируемая труба с двойными стенками позволяет охлаждающему воздуху проходить между внутренним и внешним слоями. Если сборка дымохода короткая и прямая, можно использовать вентилируемую трубу с двойными стенками. Тем не менее, вентилируемая труба не является хорошим выбором для более длинных узлов дымохода или для таких приборов, как приборы центрального отопления, которые имеют тенденцию производить низкие температуры дымовых газов.

Также доступны сертифицированные системы дымоходов с двойными стенками. Эти системы тестируются для определения минимального зазора, при котором они могут быть установлены. Информацию о зазорах можно найти на этикетках, прикрепленных к трубе, и в инструкциях производителя по установке. Правила их монтажа могут отличаться от правил для одностенных дымоходов.

Минимальные монтажные расстояния для сертифицированных двустенных дымоходов намного меньше, чем для одностенных труб. Кроме того, максимальная длина сборки дымохода с двойными стенками может быть больше разрешенной для одностенной трубы.

Существует два основных типа двустенных дымоходов: герметичные и вентилируемые. Герметичная двустенная дымоходная труба эффективно удерживает тепло дымовых газов, поскольку воздушное пространство между внутренней обшивкой и внешней оболочкой действует как изолятор.

Прочитать руководство по установке дровяной печи

Что входит в инспекцию WETT?

Сертифицированная WETT инспекция — это инспекция, которая должна проводиться инспектором, сертифицированным WETT. Чтобы получить сертификат WETT, общий домашний инспектор должен пройти курс обучения. Курс обычно состоит из 4-5 дней обучения, а также 80 недель практического опыта до получения сертификата.

Просмотрите некоторые типичные недостатки, обнаруженные в ходе сертифицированных WETT проверок в округе Симко.

В то время как обычная домашняя инспекция включает визуальный осмотр камина, дымохода и очага, сертифицированная WETT инспекция включает осмотр всех элементов любых технологий сжигания древесины в доме, чтобы убедиться, что они установлены правильно и установлены с соблюдением стандартов CSA, строительных норм и правил пожарной безопасности. Это также должно включать посещение крыши для осмотра дымохода на наличие возможных структурных или вентиляционных проблем.

Проверка может включать осмотр дровяной печи, дымохода, дымохода и дровяного камина. Инспектор должен обратить внимание на расположение системы и ее расстояние по отношению к любым горючим материалам. Если есть проблема с работой технологии в вашем доме, важно, чтобы нанятый вами техник также был лицензированным техником WETT. Ознакомьтесь с нашими полезными советами по подготовке к проверке WETT



Просмотр фотографий WETT. Фотографии дефектов

Проверенных участков

Итоги

Сертифицированные WETT проверки – это больше, чем просто гарантия вашего спокойствия, если дровяные приборы являются частью вашего дома. функции, крайне важно, чтобы эти приборы были правильно установлены и проверены для вашей безопасности.

Инспекционная служба Barrie WETT занимается инспектированием устройств для сжигания древесины уже более 20 лет.

Посетите раздел «Установка дровяных печей» для получения дополнительной информации о безопасной установке дровяных печей.

Professional Home Inspection Services by Wasaga Beach Home Inspector

Professional Home Inspection Services by Alliston Home Inspector

Professional Home Inspector Services by Orillia Home Inspector



Roger Frost







Сертифицированный чиновник строительных норм и правил
Certified Master Inspector

WETT Certified Inspector

Phone 705-795-8255

Email Roger

Gas and Flue Piping Installation

Gas and Flue Piping Installation is a more delicate process than ты можешь подумать. Дымоход – неотъемлемая часть домашней печи. Хотя, если он неправильно спроектирован или установлен, он может оказаться смертельным. Насколько серьезна эта возможность и как можно избежать этой опасности? Давайте рассмотрим это.

Система подачи воздуха на основе сжигания в вашей печи

источник: Википедия

В вашей печи имеется система подачи воздуха на основе сжигания. Он состоит из вентиляционного устройства, прикрепленного к корпусу печи, теплообменника для тепла, проходящего через печь, и системы дымохода.

Для целей и целей этой статьи мы сосредоточим наше внимание на системе дымохода.

Эта система отвечает за то, чтобы горючие компоненты, образующиеся внутри и в системе печи, покидали внутреннюю часть дома и перемещались во внешнюю часть дома. По сути, это разгрузочное устройство для печи. Его также можно назвать «воздушной системой». Если воздушная система выйдет из строя, это может поставить под угрозу воздух в доме; таким образом, ставя под угрозу здоровье тех, кто живет внутри.

Перепад давления

Большинство печей, используемых в современных домах, используют процесс естественной тяги, чтобы способствовать процессу горения. Это стало возможным благодаря дымоходу, который является частью агрегата. Это перепад внутри системы, который помогает выталкивать газы, находящиеся в печи, вверх и из дома.

Эти газы постоянно нагреваются; следовательно, они проходят через постоянный процесс расширения.

В результате вес газов значительно меньше веса холодного воздуха, который перемещается снаружи дома внутрь дома. Фактически, чтобы печь работала на безопасном уровне, нагретые газы всегда должны быть вытеснены и иметь более низкое давление, чтобы они могли выйти из дома. Если этого не происходит, образуется угарный газ.

Угарный газ

Если давление в дымоходе слишком сильно возрастает или давление горючего воздуха в устройстве падает, образуется угарный газ. Если система дымохода не имеет надлежащей тяги, это потенциально опасное вещество скапливается во внутренних частях дома.

Общее давление, создаваемое печью, считается очень хрупким. Даже малейшее нарушение может оказаться вредным для здоровья и опасным для обитателей строения, поскольку приведет к образованию угарного газа.

Колебания давления

С точки зрения колебаний давления, когда давление повышается в системе дымохода, есть две основные причины. Во-первых, дымоход становится ограничивающим и приводит к повышению давления внутри него.

Во-вторых, тепло газа из дымохода рассеивается и увеличивает давление в системе дымохода печи. Колебания давления опасны не только для всей печи, но и для жителей дома, где работает эта печь.

Вот почему так важно, чтобы профессионалы устанавливали, обслуживали и/или ремонтировали дымоходы и системы дымохода.

Невыполнение этого требования может привести ко многим опасностям.

Что может вызвать ограничение системы дымохода?

Существует множество распространенных ситуаций, которые могут привести к повышению давления в системе дымохода печи из-за повышения давления. Вот почему вам необходимо, чтобы специалист по HVAC регулярно контролировал и обслуживал систему. К ним относятся, но не ограничиваются ими, следующее:

1. Трубопровод дымохода слишком мал для печи.
2. Имеется более двух отводов дымохода.
3. Горизонтальный участок дымохода слишком высокий или слишком низкий.
4. Вертикальные трубы превышают количество горизонтальных дымоходов.
5. Окончание дымохода считается несбалансированным или неправильным.
6. Крышка дымохода отсутствует или неисправна.
7. В системе дымохода имеются препятствия.
8. Соединитель, соединяющий вентиляционную систему с дымоходом, установлен неправильно.

Что вызывает рассеивание тепла в системе дымохода?

Помимо ограничений, неправильный отвод тепла в дымоходе печи может привести к опасному образованию угарного газа. Опять же, профессиональный техник HVAC может помочь в обеспечении правильного движения тепла в домашней печи. Следующие результаты по рассеиванию тепла:

1. Футеровка системы изгибается, что приводит к колебаниям расхода и давления в печи.
2. Дымоход, используемый в домашней печи, слишком велик для этой конкретной модели.
3. Дымоход, используемый в системе, является только одностенным, а не двустенным.
4. Печь была неправильно вентилирована в дымоход, который не был должным образом облицован.

Надлежащее проектирование, установка и техническое обслуживание дымоходных систем

Если в вашем доме есть печь, крайне важно, чтобы система дымохода была правильно спроектирована, установлена ​​и постоянно обслуживалась. Если этого не делать, риск развития угарного газа сильно возрастает. В то время как большинство из них могут должным образом обслуживать свою печь, система дымохода является одним из компонентов устройства, за которым должен ухаживать только профессиональный техник.

Угарный газ представляет собой тип токсичного газа, который можно вдыхать.

При вдыхании больших количеств может наступить смерть. Его нельзя увидеть или понюхать. Желательно, чтобы вы установили датчики угарного газа в своем доме, если у вас есть печь, использующая газ, и любой другой объект, зависящий от газа.
