Установка дымохода своими руками — инструкция и видео!

Дымоход при организации систем отопления играет три основных функции. Все они могут быть достигнуты при установка дымохода своими руками. Совсем не важно, от каких именно продуктов горения будет поступать дым, будет ли это дровяной или газовый котел, если сделать всё правильно — вы получите универсальную рабочую систему выведения дыма из жилых помещений. Описанный принцип абсолютно одинаково подходит к организации дымохода в доме, бане, на даче или в гараже.

установка дымохода своими руками

Основные функции дымохода

Прежде всего, дымоход предназначен для удаления продуктов сгорания, которые крайне вредны, а зачастую и губительны для организма обитателей вашего жилища.
Кроме того, дымоход должен обладать и изолирующими свойствами и предохранять строительные конструкции перекрытий и крыши от возгорания.
И, наконец – красивый дымоход несет на себе и эстетическую функцию и украшает крышу вашего дома.

Вы вполне можете провести монтаж дымохода самостоятельно, следуя простым инструкциям.

Основные типы дымоходов

В зависимости от материала изготовления дымоходные системы могут подразделяться на сделанные из металла различных типов (например, чугунные или из нержавеющей стали), кирпичные и керамические. Современный дымоход может изготавливаться из композитных материалов и иметь многослойную структуру.

Вы можете выбрать ту модификацию дымохода, которая наиболее точно будет соответствовать вашему зданию.

Так, например, самый дешевый вариант – металлический дымоход наиболее оптимально подойдет для обустройства систем отопления котельных или бань, то есть нежилых помещений. Однако, такой экономичный подход вряд ли целесообразно использовать в жилище. Металлическая конструкция имеет плохую герметизацию стыков, вследствие чего вы не сможете избавиться от проникновения дыма в помещении. Также металл имеет не самый привлекательный срок службы, так как он чрезвычайно неустойчив к воздействию атмосферной влаги.

Труба, состоящая из композиционных многослойных материалов более надежна и устойчива к старению. Но между слоями такой трубы размещается теплоизоляционный пожароустойчивый материал. Вследствие неоправданной экономии многие производители размещают в промежуточном слое некачественный изолятор, который, через некоторое время может начать осыпаться. Так что при покупке такой трубы внимательно следите за репутацией производителя.

Самым дешевым вариантом является строительство дымохода из тонкостенного нержавеющего металла. Небольшой вес такой трубы позволяет фиксировать ее в сооружении даже с помощью минимального количества крепежного материала. Также труба из нержавеющего металла очень легко обрабатывается – ее можно резать обычными ножницами по металлу.

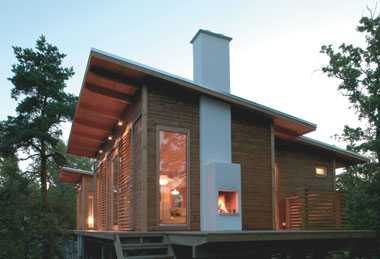

внешний дымоход

Керамический дымоход очень сложен в устройстве, так как его монтаж может производиться только вместе с всем домом. В связи с этим его чрезвычайно редко используют, ведь для того, чтобы построить его в готовом жилище , строительной бригаде нужно будет произвести демонтаж части перекрытий.

Инструменты, необходимые для устройства дымохода

Для того, чтобы своими руками установить дымоход в вашем жилище, вам придется запастись следующим минимальным набором инструментов:

болгарку для разрезания металла и дрель для сверления отверстий
шпатель, стамеску и кельму
шуруповерт, желательно с шестигранными насадками и лобзик, можно электрический,
небольшой молоток и крестовую отвертку,
защитные перчатки и очки

Что нужно помнить при монтаже дымохода своими руками

По способу строительства дымоходы можно разделить на внутренние или наружные. Рассмотрим подробнее, в каком случае нужно выбирать тот или иной вариант.

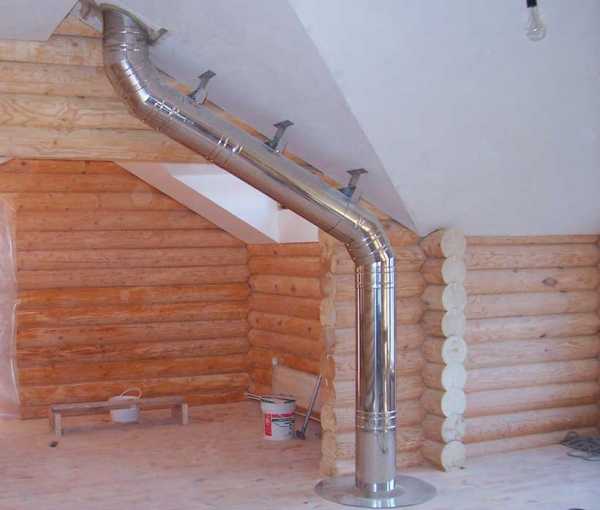

Так, внутреннюю конструкцию дымохода можно применять для строительства отопительных систем на основе котлов обогрева или каминов. Такие системы обычно устанавливаются внутри стен. После монтажа такие дымоходы закрываются в толще стены и декорируются. В качестве преимущества можно отметить, что такая система не подвержена конденсированию влаги и хорошо защищена от влияния атмосферной влаги.

Однако, продукты сгорания, проходящие через дымоход имеют большую температуру. Следовательно, участки стен, проходящие рядом с внутренними дымоходами сильно нагреваются и могут загореться. Таким образом, внутренние дымоходы не рекомендуется устраивать в стенах, построенных из легковоспламеняющихся материалов. Также такие системы не рекомендуются для мощных котлов, имеющих большой поток горячих продуктов сгорания.

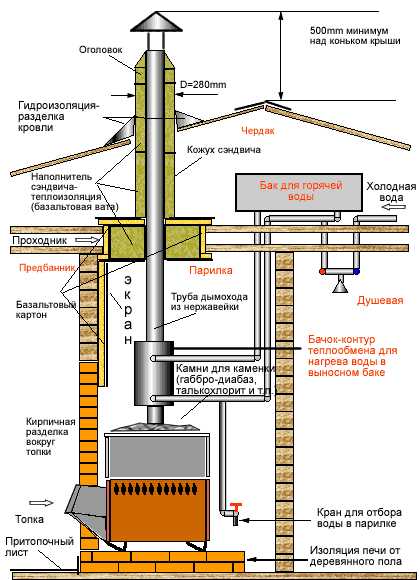

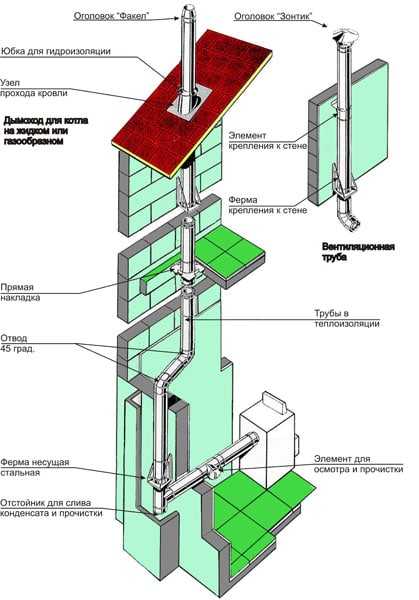

составные части дымохода

Внешний дымоход рекомендуется устанавливать для промышленных и просто больших отопительных систем. Обычно они устраиваются в том случае, если площадь отапливаемого помещения превышает 500 кв.метров. Также такой дымоход можно установить, если монтаж внутреннего дымохода сопряжен со значительными затруднениями. Так, в здании с бетонными стенами и перекрытием легче пробить плиту между этажами, чем долбить канал в стене.

Как устанавливать дымоходы из нержавейки или чугуна

Самым дешевым и простым способом устройства дымохода станет монтаж металлической трубы. Вся установка делится на несколько последовательных этапов:

Сначала вы готовите канал под дымовую трубу.
Затем вы собственно устанавливаете дымоход.
И на заключительном этапе вы монтируете вокруг трубы изоляцию.

Канал под дымовую металлическую трубу должен примерно в полтора раза превышать ее диаметр. В этом случае у вас останется пространство для изоляции.

монтаж дымохода из нержавейки

Собственно металлический дымоход состоит из следующих составных частей: металлической трубы, переходников для монтажа колет, оголовка и конденсатора. В ряде конструкций дымоходом устанавливается шибер – узел, увеличивающий тягу в системе.

Этапы установки дымоходов

На начальном этапе установки дымохода вам необходимо подогнать трубы по длине. Далее получившуюся конструкцию размещает в заблаговременно подготовленном канале. После этого с системе подключается конденсатор и сам отопительный прибор (печка или котел). На финальном этапе устанавливается оголовок.

Для того, чтобы жестко зафиксировать трубу, ее необходимо крепить к стене не реже, чем через каждые полтора метра.

При монтаже стальных и чугунных труб необходимо предусмотреть качественную теплоизоляцию дымохода. Только в этом случае вы сможете избежать возгорания перекрытий и прилегающих к ним конструкций из-за внезапно прохудившейся трубы. Для изоляции металлического дымохода лучше всего применить классический способ – огнеупорную глину. Но в крайнем случае можно использовать и специальную огнеупорную пену.

Также с помощью глины можно произвести и декорирование мест стыков дымохода из металлической трубы с перекрытиями и крышей.

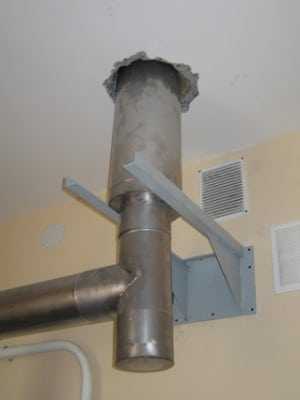

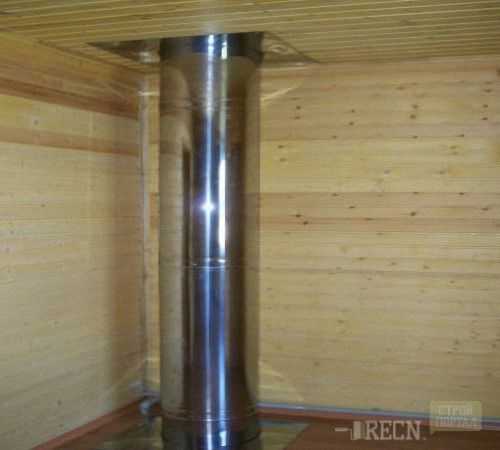

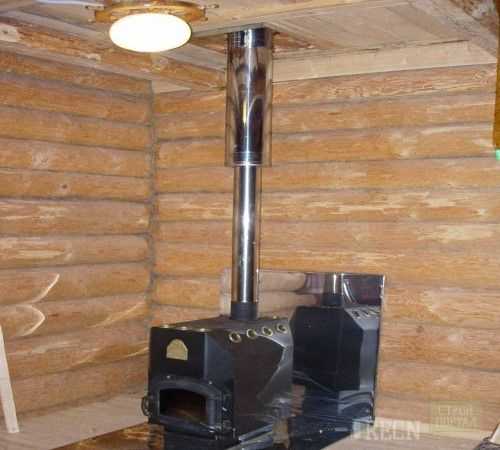

стык металлического дымохода с перекрытием

Если вы используете металлическую трубу, то ее необходимо фиксировать к перекрытию и стенам крепежными элементами уже через каждые полметра. Вызвано это большим весом таких труб дымохода. Кроме того, посадочные отверстия выполняются шире – примерно на два диаметра трубы.

Чугунная труба прослужит в качестве дымохода дольше, но ее монтаж сопряжен с определенными трудностями. Так резать такую трубу можно только с помощью болгарки.

Правильная установка сэндвич дымохода своими руками

Сэндвич-дымоходы, изготовленные из нескольких материалом идут на смену обычным металлическим трубам. Многослойная конструкция позволяет качественно изолировать перекрытия от нагревания продуктами сгорания печи. При установке такого дымохода не требуется дополнительная изоляция, вследствие чего посадочные отверстия можно делать практически равными диаметру трубы.

При монтаже металлических труб они входят друг в друга как матрешки и для соединения колен труды не требуется дополнительной фиксации. В дымоходах-сэндвичах колена трубы необходимо соединять между собой при помощи специального строительного клея. Кроме фиксации колен, строительный клей также предотвращает проникновение дыма в помещения.

Сэндвич-трубы очень чувствительны к образованию конденсата из атмосферной влаги, поэтому их не рекомендуется использовать при монтаже наружных дымоходов. Внутри же здания такая труба может прослужить до 70 лет.

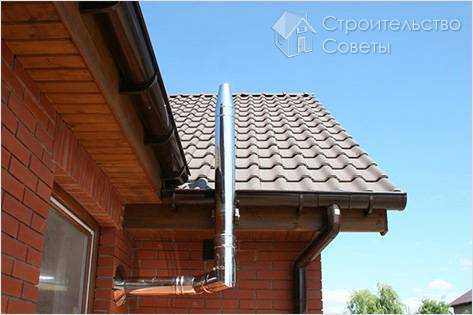

Монтаж наружного дымохода

Самым оптимальным материалом для изготовления наружного печного дымохода будет труба, изготовленная из нержавеющего металла. Она немного весит и хорошо обрабатывается самыми простыми инструментами.

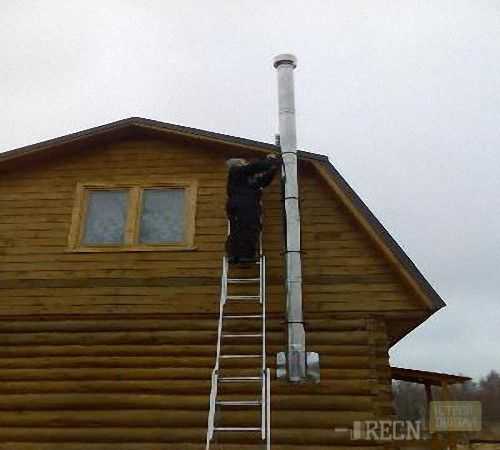

монтаж наружного дымохода

Для того, чтобы смонтировать наружный дымоход из нержавеющей трубы проведите следующие работы:

Пробейте в прилегающей к котлу трубе отверстие. Оно должно распологаться не ниже, чем в полуметре от верхней части котла.
Разместите на наружной стене крепежные элементы в метре друг от друга.
Подсоедините входную часть дымохода к отопительному прибору.
Выведите изогнутое колено трубы из помещения.
Смонтируйте конденсатор.
Зафиксируйте трубу на стене.
Установите оголовок и защиту дымохода.

Дымоход из сэндвич-труб: установка своими руками — обучающее видео

kamin-expert.ru

из сэндвича и металла через крышу и стену

Дымоход – это обязательный атрибут современного частного дома. При его неправильном конструировании возникает масса проблем, на решение которых потребуется привлечение дорогостоящих специалистов. Поэтому приступая к установке или проверке дымовой трубы, следует узнать особенности и разновидности данной процедуры, а также ознакомиться с перечнем необходимого инструмента. Всё это будет рассказано далее в статье.

Конструкции современных дымоходов

Любой дымоход выполняет свою единственную роль – отводит вредный человеческому организму угарный дым. Но помимо этого, современные системы различают по следующим конструктивным особенностям:

Облегчённая конструкция. Часто такие конструкции монтируют в каркасных домах, где чрезмерная нагрузка только навредит всему дому. Под категорию «лёгкий» идеально попадают сэндвичные трубы, которые выполнены из тонкостенных металлических элементов. Дополнительный теплоизоляция способствует сохранности тепла, из-за чего облегчённые конструкции постоянно остаются популярными. При необходимости, такую конструкцию очень легко демонтировать.
Конструкция на основе компактных элементов. Для таких дымоходов используют керамические блоки. Основное преимущество таких блоков – низкий уровень теплопроводности. Блоки изготавливают со специальными замками по краям, что существенно упрощает кладку.
Экономный вариант конструкции. Идеально подходит на первое время, пока не появятся средства для монтажа основательной системы. Для кладки используется стандартный красный кирпич, из которого выкладывают прямоточную шахту. В шахту заводят изделие из нержавейки и укрепляют. Кладки кирпича при этом не требует особой разновидности раствора или работы определённых мастеров – всё получается дёшево, быстро, качественно.

На этом ознакомление с конструкциями дымоходов закончено, теперь следует переходить к их основным разновидностям.

Основные разновидности дымоходов

Требования к современным устройствам отвода продуктов горения:

Высокая герметичность. Система не должна пропускать дым внутрь помещения, а в полном количестве выводить его наружу.
Качественная изоляция. Горячий дым становится основной причиной возгорания деревянных перегородок, балок и некоторой кровли.
Теплопроводность. Нагретый дымоход становится источником тепла в помещении, что особенно ценится в холодные периоды года.

Все нижеприведённые разновидности систем отвода дыма в определённой мере соответствуют данным требованиям.

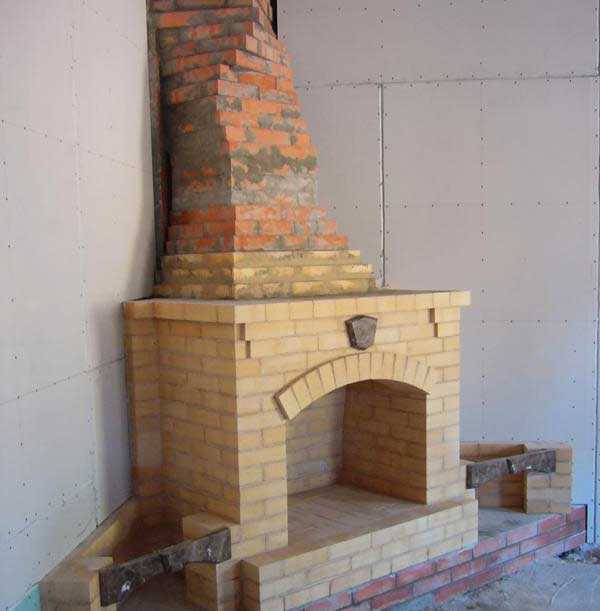

Кирпичный. Система, смонтированная из красного кирпича, обладала высокой функциональностью во времена использования газа или жидкого топлива. Дрова, топливные брикеты дают дым более низкий температуры, поэтому кирпичные дымоходы постепенно утратили свою популярность. С современным твердотопливным котлом такая система не успевает быстро прогреваться.
Керамический. Универсальный материал, созданный специально для эксплуатации в условиях повышенных температур. Несколько слоёв гладкой керамики обеспечат качественную тягу. Керамика также выдерживает высокие механические нагрузки, а её срок эксплуатации в среднем составляет 100 лет.
Системы из нержавеющего металла. Обладают долговечностью и препятствуют осаждению смолы и копоти на внутренних стенках. Нержавейка часто используется при монтаже дымоходов из способности к быстрому нагреву. Соответственно, меньший расход топлива, необходимого на нагрев.
Сэндвич-труба. Уникальна из-за своей конструкции, которая снижает время монтажа дымовой трубы, например, для котельной или в бане. Сэндвич-труба состоит из трёх основных элементов: внутреннего, внешнего и утеплителя. Все соединения таких элементов выполняются только с применением дорогостоящей аргоновой сварки. В качестве металла при изготовлении сэндвич-труб применяют как оцинкованное полотно, так и листы из нержавеющей стали.
Чугунный. В современном строительстве чугун используется не часто, из-за таких своих недостатков как медленный прогрев, склонность к быстрому накоплению копоти и смолы. Чугунные конструкции необходимо часто прочищать, иначе система быстро теряет свой КПД.

Какие инструменты потребуются для работы

Чтобы самостоятельно установить дымоход необходимо не только запастись терпением, но также некоторыми инструментами. Если делать всё «на коленке», то это приведёт только к большей трате средств в будущем. На строительстве не стоит экономить.

Короткая инструкция и основной перечень инструментов, необходимых для монтажа:

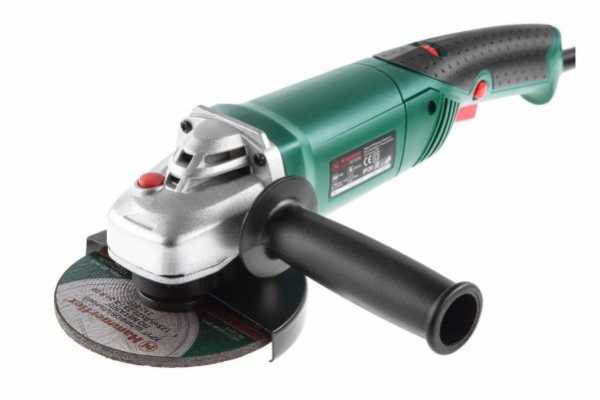

Болгарка. Основной инструмент тех, кто хочет сделать ровную и аккуратную систему отвода продуктов горения. Не стоит пытаться заменить даже самую простую болгарку ножовкой по металлу. Ни к чему хорошему это не приведёт.

Болгарка

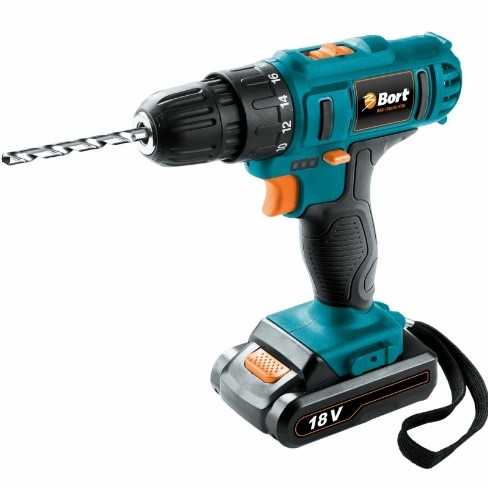

Дрель-шуруповёрт. Чтобы не тратить лишние средства, можно приобрести комбинированный вариант, так как для сверления тонкого металла не требуется дрель высокой мощности.

Комбинированный вариант – дрель-шуруповёрт

Электролобзик. Пригодится только в частном доме с деревянными перекрытиями. С помощью электролобзика можно очень быстро и аккуратно сделать отверстие необходимого диаметра.

Электролобзик

Кельма со шпателем. Когда требуется обработать слишком большие стыки, эти инструменты становятся незаменимыми. Подходят также для работы с огнеупорным герметиком.

Важно! Никакие работы нельзя начинать, на купив средства защиты. Простые строительные очки с прозрачными стёклами, а также защитные перчатки должны всегда находится под рукой. Особенно при работе с электроинструментом.

Основные этапы монтажа сэндвич-дымохода

Как установить дымоход быстро? Ответ простой: приобрести сэндвич-трубу. Этот материал является идеальным решением для частного дома, особенно если большого опыта в строительстве нет. Для монтажа данного материала даже не потребуется помощник, все этапы можно выполнить самостоятельно.

Соединяем все элементы конструкции

Сэндвич-труба имеет одну конструктивную особенность – ребристое покрытие с обеих сторон. Такое устройство позволяет соединять элементы между собой, просто вставляя разные части одна в другую. Для отвода конденсата, который будет возникать в процессе работы, следует установить дополнительные тройники.

Последовательное соединение дымоходной трубы

Все стыки необходимо качественно и надёжно стянуть стальными хомутами. Чтобы соединить стартовую часть с котлом, камином или другим нагревательным прибором, следует приобрести соответствующий переходник с двумя разными диаметрами.

Для соединения внутренних изделий применяют простой метод. Достают одну внутреннюю трубу на расстояние 10 см, соединяют со второй (используя стальной хомут меньшего диаметра) и проталкивают внутрь внешней трубы. Для большей герметичности недостаточно применять только хомуты, также потребуется специальный герметик, рассчитанный на работу при высоких температурах.

Обезопасим перекрытия

При монтаже дымохода из сэндвич-труб, или другого материала, через стену, следует учитывать правила пожарной безопасности. Если это бетон или кирпич, то достаточно будет место стыка просто обработать герметиком. Куда сложнее в деревянных домах, где соприкосновение дымохода с деревянной стеной приведёт к пожару.

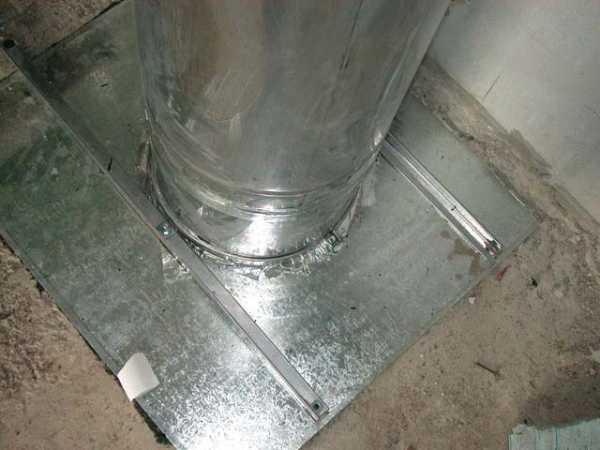

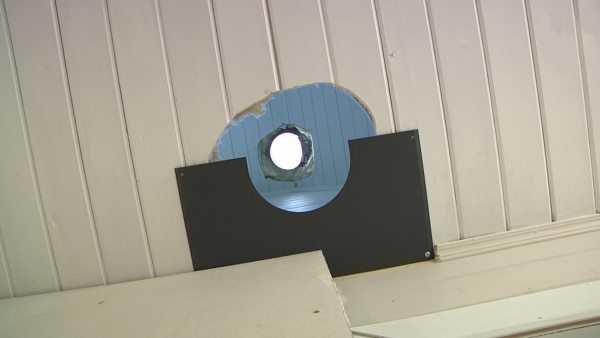

Заделывание места прохода трубы

Как обезопасить место соединения системы отвода с перекрытием:

Использовать оцинкованный лист, который следует закрепить на перекрытии. В середине листа прорезают отверстие, а в него вставляют дымоход. Оцинкованный лист не нагревается полностью и не передаёт чрезмерное тепло деревянной поверхности.
Расстояние от трубы до ближайшей деревянной поверхности обработать с помощью утеплителя. Практически все современные утеплители жаростойкие — при больших температурах не возгораются.

Вместо оцинкованного листа, многие строители используют асбестовый материал. Он также обладает повышенной стойкостью к воздействию высоких температур.

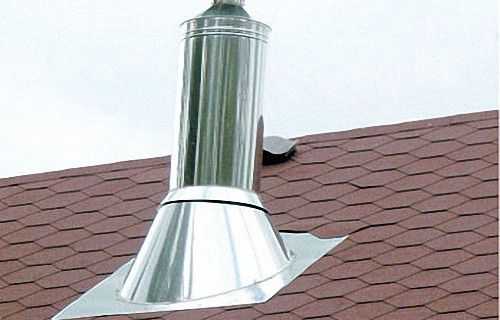

Выводим трубу на крышу

Монтаж дымохода из сэндвич-труб и прокладка его через крышу является наиболее кропотливым участком работы. Здесь потребуется не только приложить физическую силу, но также всё точно и правильно рассчитать.

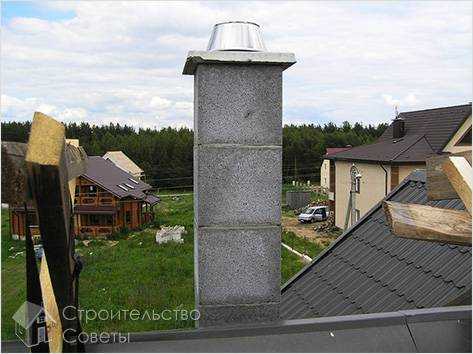

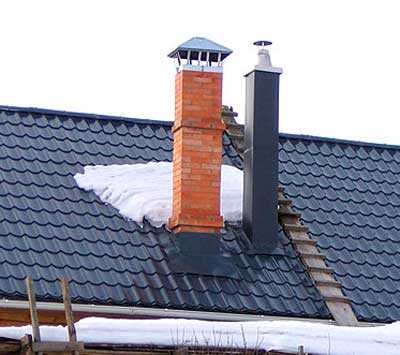

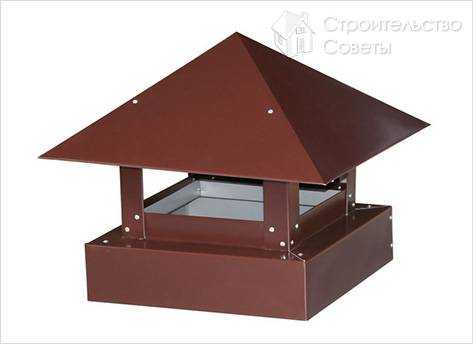

Защитная конструкция для дымоходной трубы

Порядок вывода дымохода на крышу:

Сделать отверстие в кровле. Чтобы оно получилось аккуратным, место заранее следует наметить с помощью строительного маркера. Спешить не надо, потому что кривое отверстие не добавит эстетики всей конструкции. Вырезать кровлю удобнее всего с внутренней её части.
Изнутри устанавливается подкрышный лист, надёжно закрепляется, а снаружи – крышная разделка.
Осталось только вывести наружную часть сквозь отверстие и надёжно обработать края герметиком.

Теперь можно ещё раз проверить качестве конструкции, и как окончательный этап – снять всю защитную плёнку. Можно смело растапливать котёл или камин и смотреть все стыки и отверстия, обработанные герметиком.

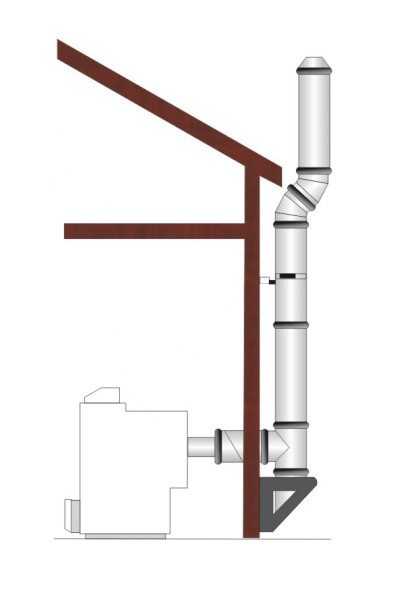

Тонкости монтажа наружного дымохода

При монтаже наружной конструкции следует знать некоторые правила, так как она отличается от внутренней установки. Но провести наружную систему отвода продуктов горения, как и демонтаж (снятие) дымовых труб, можно самостоятельно, без помощи посторонних лиц.

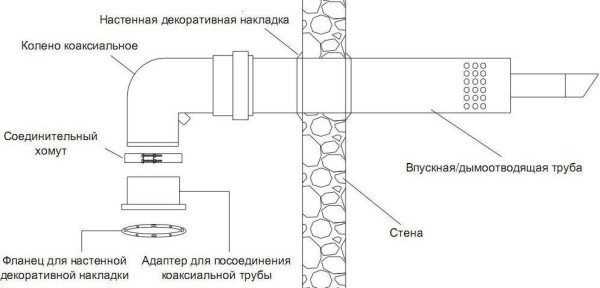

Монтаж наружного дымохода своими руками

Последовательность установки наружного дымохода:

Сделать отверстие в стене, напротив выходного отверстия отопительного прибора. Намного проще если стена деревянная, тогда потребуется только электролобзик или ножовка по дереву. Если же стена бетонная или сделана из кирпича, то без помощи перфоратора не обойтись.
Закрепить по всей наружной стене специальные кронштейны. Для крепления лучше использовать анкерные болты. Кронштейны необходимо располагать на расстоянии полуметра друг от друга.
Вывести колено наружу. Для этого сначала монтируется труба к нагревательному прибору, которая потом проходит сквозь стену и крепится к металлическому колену. Место, где труба примыкает к перекрытию, следует качественно и надёжно заделать герметиком.

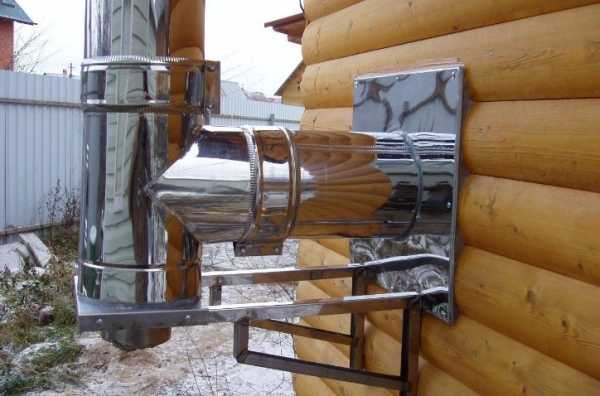

Колено находится с наружной части стены

После этого собирается вся наружная часть трубы, крепится к кронштейнам и к колену. Всю конструкцию можно собирать по частям, это отнимет не так много сил и времени.
Монтаж дымохода должен быть выполнен по всем правилам строительного искусства, поэтому на верхнюю часть трубы устанавливается оголовок.

Наружный монтаж конструкции не займёт много времени, он менее проблематичен чем внутренний. Достаточно только сделать одно отверстие и вывести трубу, а не проводить систему через весь дом.

Устанавливаем дымоход из чугуна

Система отвода продуктов горения имеет свои преимущества и недостатки. Основной плюс – это невысокая стоимость, минус – сейчас такие системы практически не применяются, найти чугунные трубы достаточно проблематично. Чугун нельзя назвать прочным материалом, в отличие от стальной трубы. Он стойко воспринимает частые температурные перепады, но очень чувствителен к механическим повреждениям.

Этапы установки чугунной системы:

Подготовительный этап, при котором необходимо качественно подогнать все трубы друг к другу, чтобы собрать конструкцию целиком. Важно! Подгонять трубы следует крайне аккуратно, так как чугун является хрупким материалом. От малейшего удара могут появиться сколы или даже трещины. Для соединения элементов системы надо использовать специальные хомуты или металлические растяжки.
Закрепить трубу в отверстии, проходящем до самой крыши. Лучше всего делать прямоточные системы, без каких-либо ответвлений или рукавов. Тогда меньше шансов, что дымоход в скором времени засорится.
Соединить трубу с отопительным прибором. Для этого необходимо использовать специальные чугунные переходники.
Места стыков качественно обработать огнеупорным герметиком.
После того как герметик высохнет, можно приступать к покрытию дымохода теплоизоляционным слоем.
На верхней части установить и зафиксировать оголовок.

После окончания монтажа системы, её следует проверить. Достаточно растопить нагревательный прибор, после — осмотреть все стыки. При малейшем пропускании дыма, стык следует заново обработать герметиком.

znatoktepla.ru

Монтаж дымохода из сэндвич трубы- как правильно

Главной задачей при установке отопительных приборах, работающих на принципе сгорания твердого или жидкого топлива, является обустройство дымохода. Именно вытяжка обеспечивает сам процесс горения, насыщая горючую смесь кислородом и создавая тягу, а так же не позволяет накапливаться в помещении опасных для жизни продуктов, выделяемых при сгорании топлива.

Монтаж дымохода из сэндвич труб

Существует несколько способов обустройства дымохода своими руками. Наиболее современный из них, а именно монтаж дымохода из сэндвич труб, выведенный через стену, мы рассмотрим в данной статье.

Cодержание статьи

Что такое сэндвич трубы?

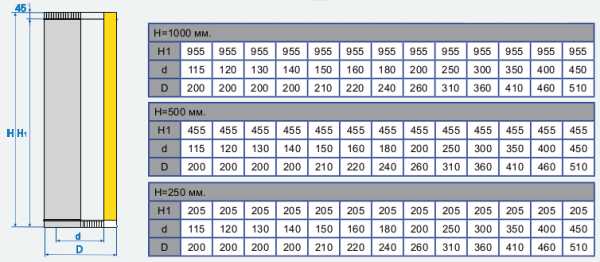

Сэндвич труба – это конструктор из разных элементов, позволяющий без лишних усилий собрать и установить дымоход любой сложности и конструкции своими руками. Каждый такой элемент имеет расширения и сужения с разных сторон, что позволяет собирать надежную герметичную конструкцию, вставляя один элемент в другой.

Готовое изделие представляет собой двойную металлическую конструкцию из нержавеющей стали с утеплителем внутри. Эта особенность позволяет не тратить время, силы и деньги на решение вопросов дополнительной гидро – и теплоизоляции дымохода.

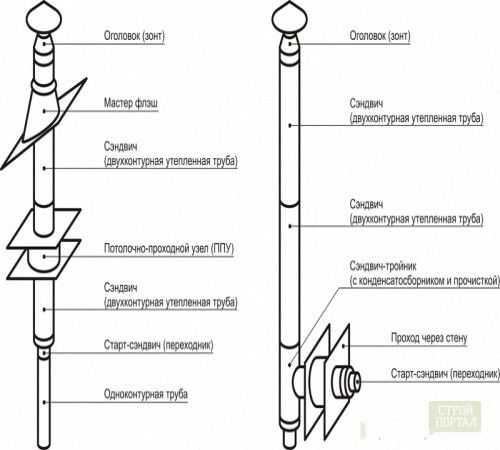

Элементы дымохода из сэндвич труб

Дымоход из сэндвич труб, как и любой другой дымоход, имеет достаточно сложную конструкцию При его монтаже через стену или крышу нужно учитывать необходимость изгибов и поворотов, соединение с котлом, наличие стакана для конденсата. Именно поэтому производители изготавливают разные комплектующие для дымохода из сэндвич трубок. Чтобы собрать дымоход без лишних проблем вам нужно лишь начертить план и провести все необходимые замеры длин, углов изгибов и поворотов.

После этого вам нужно будет приобрести:

Изделия необходимых размеров.
Тройники, предназначенные для соединения с котла с конденсатным отстойником и основным дымоходом.
Колена помогают осуществить изгиб дымохода. Их выпускают с углом загиба 15, 30, 45 и 90 градусов.

Стакан для сбора конденсата.
Элементы с улучшенной тепло и гидроизоляцией для прохождения кровли, перекрытия, или стены.
Ревизионные элементы с дверцами для очистки дымохода.
Устье – верхний концовик дымоотвода.
Опорная консоль – элемент, необходимый для установки дымохода.
Стеновой кронштейн для крепления дымоотвода к стене.
Так же необходим термостойкий герметик и контрольные хомуты.

Достоинства дымоходов из сэндвич труб

Метод обустройства дымоходов с помощью металлических сэндвич труб появился на строительном рынке достаточно недавно, однако сразу же завоевал широкое признание и популярность среди застройщиков. Это связано, в первую очередь, с надежностью конструкции и простотой монтажа.

Сэндвич труба защищает дымоходный канал от воздействия внешних температурных факторов. Благодаря этой особенности можно выделить следующие преимущества данной конструкции:

данный тип дымохода прекрасно совмещается с любыми котлами и печками, работающими на жидком или твердом топливе;

выполнены из нержавеющей трубы, защищенной от впитывания различных веществ, коррозий и разрушений;
благодаря идеально гладкой внутренней поверхности, на стенках дымохода не оседает сажа, что позволяет чистить его значительно реже, чем любые другие аналогичные конструкции;
образование и оседание конденсата сводится к минимуму;
благодаря выравниванию внутренней температуры дымового канала, обеспечивается постоянная тяга, необходимая для качественного горения;
утеплитель защищает внешний кожух от нагревания. Такая конструкция не представляет опасности для прилегающих перекрытий и жильцов дома;
дымоход из сэндвич труб, без лишних сложностей и затрат, можно монтировать снаружи дома, проводя через стену, что позволяет избежать прохода перекрытий и крыши, а так же сэкономить полезное пространство внутри помещения;
при монтаже дымоотвода через стену или крышу, прорезные проемы в здании можно делать гораздо меньше, чем при обустройстве любого другого дымохода. К тому же можно приобрести и установить специальные проходные модули своими руками;

дымоотвод из сэндвич труб выглядит эстетично и привлекательно, а значит не требует дополнительного декорирования на фасаде дома;
благодаря легким, идеально подогнанным элементам, монтаж такого дымохода можно без труда выполнить своими руками. А наличие разнообразных фрагментов позволяют правильно сделать все необходимые изгибы и повороты дымоотвода.

Главным и, пожалуй, единственным недостатком сэндвич дымоотводов, можно назвать их высокую стоимость. Но потратив деньги раз, вы много лет будете уверены в своей безопасности и качестве сооруженной конструкции.

Обязательно устройство конденсатосборника на дымовой трубе

Обустройство дымохода – очень серьезная задача, поэтому подходить к ее решению нужно с максимальной ответственностью. Не забывайте, выполнение работ по монтажу вытяжки «спустя рукава» может стоить жизни вам и вашим родным.

Существуют определенные правила и нюансы, которые нужно знать, чтобы правильно смонтировать дымоход своими руками.

Что нужно знать, приступая к работе?

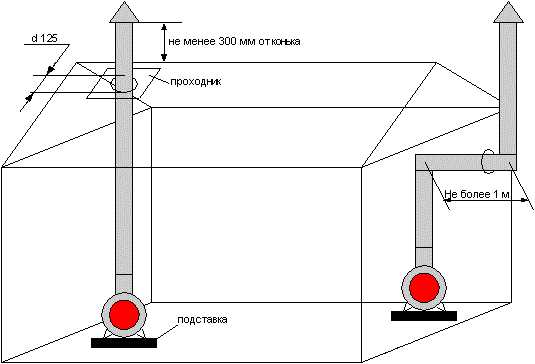

как бы не проходил ваш дымоход, через стену или через крышу, его общая высота не может быть менее 5 метров;
длина горизонтального участка для дымоходов, проходящих через стену, не может превышать 1 метр. К тому же, этот участок дымохода должен иметь уклон 3 градуса, чтобы обеспечивать сток конденсата в сторону, противоположную нагревательному прибору;
расстояние от стены до внешнего кожуха дымохода должно быть не менее 25 см. Как правило, производитель сам определяет это расстояние, изготавливая пристенный кронштейн с основанием необходимой длинны;
расстояние между кронштейнами на вертикальных участках не должно превышать 2 метра, на горизонтальных – 1 метр. Если позволяет конструкция здания, лучше установить кронштейн каждые 60 см.

Особое внимание нужно уделить высоте дымоходной трубы над коньком. Если расстояние от конька до дымохода менее 1,5 метров – труба должна возвышаться на 0,5 метров над коньком; той же высоты стоит придерживаться в случае с плоской крышей. Если расстояние от конька до дымохода более 1,5 метров – высота подъема трубы должна соответствовать 10 градусам от горизонтальной линии конька.
Если крыша дома изготовлена из горючих материалов, дымоход должен быть поднят не менее чем на 1,2 метра над ней. К тому же необходимо оборудовать специальный искрогаситель.
если на крыше есть какие-либо пристройки, труба обязательно должна подыматься выше всего;
если высота трубы над крышей превышает 1 метр, она обязательно должна оснащаться специальными хомутами и крепиться к крыше дополнительными растяжками;
в процессе чертежа дымохода старайтесь провести его так, чтобы пришлось делать минимальное количество поворотов и изгибов. Инструкция по монтажу позволяет проделать не более трех.

Особенности монтажа дымохода из сэндвич труб (видео)

Монтаж дымохода

Монтаж любого дымохода своими руками правильно начинать от нагревательного прибора.

сначала на выходной патрубок котла или печи на термостойкий герметик (выдерживает 1000 – 1500 градусов) сажают переходник, а затем зажимают его хомутом;
далее устанавливается горизонтальный элемент дымоотвода. На этом участке используется одинарная труба с заслонкой для контроля тяги. В первом элементе не используется сэндвич, так как от высокой температуры утеплитель быстро испортится, в результате перестанет выполнять свою функцию;
для прохода через стену, в ней делается отверстие. Если строение выложено из горючего материала, расстояние от трубы до краев строения должен быть не менее 20 см. Проем выкладывается противопожарным базальтовым картоном, затем в него вставляется проходной блок;

через отверстие блока пропускается сэндвич-труба, которая соединяется с переходником нагревательного прибора. Пространство проходного блока заполняют минеральной вазальтовой ватой. Снаружи конструкция закрывается самодельной или заводской пластиной. Для заполнения оставшихся отверстий используют герметик;
в том месте, где труба проходит через стену, устанавливают опорные кронштейны, к которым крепится пластина. Собрать эту конструкцию необходимо для обеспечения устойчивости вертикальной трубы;
далее к горизонтальному элементу крепится тройник с краном для слива конденсата и отверстием для присоединения вертикальной трубы;

Есть опасность возгорания деревянных перекрытий из-за неправильного монтажа

чтобы обеспечить беспрепятственное прохождение дыма и газов, а так же минимизировать попадание конденсата в утеплитель вертикальную часть дымохода лучше собрать следующим образом: внутренняя часть верхнего элемента сэндвич трубы загоняется внутрь нижней, на стык наносится герметик. Затем внешняя часть верхнего элемента надвигается на нижний, а затем стягивается хомутом. Этот способ позволяет собрать дымоотвод максимально быстро и качественно;

монтируем всю вертикальную часть дымоотводной трубы по тому же принципу, включая колена для изгибов при необходимости обойти окно или другие препятствия;
каждое звено сэндвич трубы крепится к стене с помощью кронштейна;
заканчиваем монтаж установкой зонта;
при необходимости, надеваем специальный кронштейн, а затем закрепляем дымоотводную трубу растяжками.

Обустроить дымоотвод из сэндвич труб не так уж сложно. Однако стоит не забывать о правилах, а также особенностях этой работы. Помните, мелочей быть не может, когда речь идет о горючих веществах или угарных газах. Будьте внимательны.

Другие похожие статьи по теме:

trubypro.ru

инструкция как установить своими руками, видео и фото

Понравилась статья? Следите за новыми идеями из мира дизайна интерьеров, а так же полезных советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Здравствуйте. В этой статье расскажу о том, как самостоятельно выполняется монтаж дымохода в частном доме. Уверен, что тема статьи будет не только интересна, но и полезна многим читателям, поскольку правильность строительства дымохода определяет параметры производительности, экономичности и эксплуатационной безопасности отопительной системы.

Раздельный дымоход для независимого подключения двух котлов

Основные разновидности и их особенности

Схема монтажа приставного (справа) и вертикального (слева) дымохода

Дымовая труба – это концевой элемент в конструкции отопительной системы, отвечающий за эффективность отведения отработанных газов от теплогенератора – котла, печи и т.п.

Дымоходы в соответствии с особенностями монтажа подразделяются на следующие модификации:

Схема внешнего пристенного монтажа

Внешние приставные модификации – универсальное решение, которое может применяться как с приборами, работающими на принудительной тяге, так и с приборами, работающими на естественной тяге;

Схема горизонтального монтажа через стену – часто применяется при установке газовых котлов

Горизонтальные модификации – применяются исключительно в котлах с принудительной тягой;

Схема вертикального монтажа через перекрытие и кровельную систему

Внутренние вертикальные модификации – применяются преимущественно с оборудованием, работающем на естественной тяге.

Независимо от того, какая из перечисленных модификаций будет вами применена при устройстве отопительной системы, набольшую эксплуатационную эффективность демонстрируют те дымоходы, большая часть которых находится внутри помещения.

Стандартное соотношение диаметров и длин

В соответствии со способом присоединения к отопительному котлу, дымоходы подразделяются на следующие виды:

Раздельные модификации – устанавливаются отдельно на каждый отопительный котел;
Комбинированные модификации – выводы с нескольких котлов подсоединяются к одной общей трубе, которая выходит на улицу.

Так устроен сэндвич – двухконтурный дымоход

В соответствии с конструктивными особенностями различаются:

Обычные дымовые трубы с однослойными стенками – традиционное, но небезопасное решение;
Коаксиальные дымоходы (труба сэндвича) – отличаются лучшей термоизоляцией от прилегающих строительных конструкций.

Установка коаксиальной трубы в деревянном доме

Предлагаю ознакомиться с тем как правильно выполняется монтаж сэндвичдымохода от современной металлической печи с прохождением трубы через перекрытие и кровельную систему.

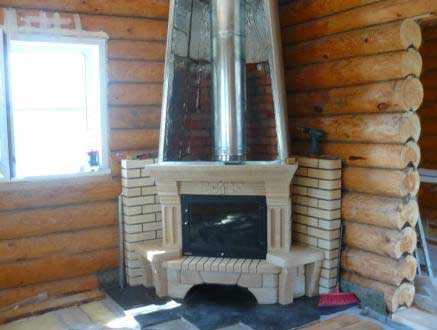

Так выглядит готовая к эксплуатации система внутри дома

Монтажные работы, показанные в фотоотчете, были проведены в деревянной постройке, то есть, были предприняты необходимые меры по недопущению перегрева смежных конструкцией в процессе эксплуатации печи.

Так как дымоход планировалось устроить почти вплотную к деревянной стене, на стену своими руками закрепили металлические профили, между которых уложили базальтовую вату высокой плотности. Подготовленная таким образом теплоизоляция была обшита огнеупорным листом Минерит.

Инструкция выполнения монтажных работ состоит из следующих этапов:

В соответствии с запланированным расположением печи, на перекрытии разметили отверстие под прохождение трубы;
В соответствии с сделанной разметкой, в перекрытии вырезали отверстие;

Отверстие в перекрытии и кровельной системе

Аналогичная работа была выполнена и на кровельном пироге, и в итоге получилось сквозное отверстие для прохождения вертикальной трубы для дымохода;

Современные дымоотводящие системы изготавливаются таким образом, чтобы между их поверхностью и прилегающими конструкциями не образовывались мостики тепла. Несмотря на это, отверстия под трубы надо вырезать так, чтобы они располагались как можно дальше от деревянных деталей перекрытия или кровельного пирога.

Декоративные металлические накладки, соответствующие диаметру дымохода

По периметру отверстия в перекрытии был установлен декоративный наличник, который исключит соприкосновение трубы с перекрытием;

krovlyakryshi.ru

Установка дымохода в доме через потолок и крышу своими руками: советы +Видео

Узнайте какие виды дымоходов бывают и как их установить в частном доме, ведь каждый хочет посидеть у камина, а хороший дымоход для этого просто необходим.

Дымоход в отопительной системе дома играет три главных функции. Ниже рассмотрим эти функции более подробно.

Главные функции дымохода

1) Дымоход необходим для выведения продуктов сгорания, которые очень вредны, а иногда и губительны для здоровья человека.

2) Дымоход обладает изолирующими свойствами и предохраняет конструкцию крыши от возгорания.

3) Красивый кирпичный дымоход станет прекрасным украшением крыши вашего дома.

Установку дымохода можно произвести самостоятельно, необходимо просто следовать инструкции.

Виды дымоходов

По типу материала изготовления дымоходы подразделяются на керамические, металлические и кирпичные. Также дымоход выпускают из композитных материалов и имеют многослойную структуру.

Выбирайте такую модификацию дымохода, которая более точно соответствует вашему дому.

Самый дешевый и распространенный вариант – это металлический дымоход. Он оптимально подойдет вам для устройства систем отопления бань или нежилых помещений. Данный экономичный подход не целесообразно применять для установки дымохода в частном доме. Металлические конструкции имеют низкую герметизацию стыков, в результате чего будет трудно избавиться от дыма в комнате. Установка металлического дымохода не целесообразна, так как они имеют маленький срок службы и неустойчивы к воздействию влаги.

Дымоходные трубы из композиционных многослойных металлов более надежны и устойчивы к старению. Между слоями данной трубы размещают специальный пожароустойчивый материал. Многие производители, решая сэкономить, размещают в промежуточных слоях некачественный материал, который начинает со временем осыпаться. Поэтому при покупке данной трубы очень внимательно изучите фирму производителя.

Наиболее дешевым видом является строительство дымоходной трубы из тонкого нержавеющего металла. Незначительный вес данной трубы позволяет фиксировать ее при помощи минимального крепежного материала. К тому же трубы из нержавеющей стали легко обработать – их можно разрезать обыкновенными ножницами по металлу. Установка нержавеющих дымоходов отлично подойдет для частных домов.

Керамические дымоходные трубы очень сложны в устройстве, так как их монтаж производиться совместно со всем домом. Поэтому их редко применяют, потому что для строительства их в готовом доме, строителям нужно будет произвести частичный демонтаж перекрытий.

Для установки дымохода своими руками в жилом доме, вам понадобятся следующие инструменты:

Важные моменты при установке дымохода своими руками

В зависимости от способа строительства все дымоходы можно разделить на две основные группы: внутренние и наружные. Ниже рассмотрим более подробно, в каких случаях выбирают тот или иной вариант.

Внутреннюю конструкцию дымохода используют для строительства систем отопления на базе котлов обогрева либо каминов. Данные системы, как правило, устанавливают внутри стен. После завершения установки дымоходы закрывают в толще стены и декорируют. Преимущества данной системы в том, что она не подвержена образованию конденсата и отлично защищена от попадания атмосферной влаги.

Проходящие через дымоход продукты горения имеют высокую температуру. И участок стены, проходящий рядом с дымоходом, очень сильно нагревается и может даже загореться. Поэтому внутренние дымоходы не стоит устанавливать в стенах из легковоспламеняющихся строительных материалов. Данные системы также не рекомендованы для мощных котлов.

Внешний дымоход устанавливают на промышленных предприятиях с большими отопительными системами. Их принято устанавливать на площади отапливаемого помещения свыше 600 кв.метров. Такой дымоход также монтируют, если установка внутреннего дымохода сопряжена с рядом трудностей. Например, в помещении с бетонными перекрытиями и стенами легче будет пробить плиту, чем выдалбливать канал в стене.

Установка дымоходов из нержавеющей стали и чугуна

Простой и дешевый способ устройства дымохода – это установка металлической трубы.

Монтаж можно разделить на несколько этапов:

Подготовка канала под дымовую трубу;
Установка дымохода;
Монтаж изоляции вокруг трубы.

Канал под металлическую трубу необходимо выполнять в несколько раз больше ее диаметра. Чтобы осталось место для изоляционного материала.

Металлический дымоход можно разделить на несколько основных частей: конденсатора, металлической трубы, оголовка и переходников для установки колет. Для увеличения тяги в системе устанавливают шибер – узел.

Установка дымохода

Перед установкой дымохода нужно подогнать все трубы по длине. Получившуюся конструкцию необходимо разместить в заранее подготовленном канале. Далее подключить к системе конденсатор и печку. Финишем считается установка оголовка.

Для жесткой фиксации трубы, ее крепят к стене через каждые полтора метра.

При установке стальных либо чугунных труб нужно предусмотреть хорошую теплоизоляцию трубы дымохода. Это позволит избежать возгорания прилегающих перекрытий из-за прохудившейся дымоходной трубы. Для качественной изоляции металлической трубы применяют огнеупорную глину. При помощи глины производят и декорирование мест стыков трубы и дымохода.

При использовании металлической трубы, нужно крепить ее к перекрытию через каждые полметра. Помимо этого, посадочные отверстия необходимо делать шире, около двух диаметров трубы.

Установка труб дымохода из чугуна оправдана, так как такие трубы прослужат гораздо дольше. Но их установка связана с определенными затруднениями. Например, резать чугунную трубу можно только при помощи болгарки.

Установка сэндвич-дымоходов своими руками

Комбинированные дымоходы, выполненные из нескольких материалов, отлично заменяют обычные металлические трубы. Многослойные конструкции позволяют надежно изолировать перекрытия от перегрева продуктами горения печи. При монтаже данного дымохода не нужна дополнительная изоляция, в результате чего посадочные отверстия выполняют равными диаметру трубы.

При установке металлических труб они монтируются как матрешки, а для фиксации колен трубы не потребуется дополнительных крепежей. Колена трубы в данных дымоходах соединяют между собой с помощью строительного клея.

Трубы дымохода очень чувствительны к конденсату, поэтому их не используют при установке наружных дымоходов. При правильной установке сэндвич-дымохода труба прослужит до 60 лет.

Самостоятельная установка наружного дымохода

Оптимальным материалом трубы наружного дымохода будет нержавеющая сталь. У нее незначительный вес и она хорошо поддается обработке простыми инструментами.

Для монтажа наружного дымохода из нержавеющей трубы необходимо следующее:

Пробить в трубе, прилегающей к котлу, отверстие. Располагаться оно должно в полуметре от верхней части отопительной системы;
Разместить на наружной стене элементы крепежа на расстоянии метра друг от друга;
Подсоединить входную часть дымохода к котлу;
Вывести изогнутое колено трубы из комнаты;
Установить конденсатор;
Зафиксировать трубу на стене;
Установить оголовок дымохода и его защиту.

На этом установка наружного дымохода завершена. Надеемся, что наша статья поможет вам разобраться с установкой и выбором дымоходной трубы.

ТОП 9 магазинов, где я выгодно закупаюсь

ТОП 7 по товарам и мебели для дома:

7 лучших строительных и мебельных магазинов!

Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

Монтаж трубы дымохода своими руками

После сооружения в доме печки или камина перед вами встаёт вопрос: как и из чего произвести монтаж трубы дымохода. Прямая функция любого дымохода – это эффективное удаление и выведение остатков применяемого топлива и дыма на улицу, увеличение коэффициента теплоотдачи и обеспечение пожарной безопасности.

Основные характеристики

Хороший дымоход отличают следующие характеристики:

функциональность;
надёжность;
стойкость к агрессивным воздействиям газов;
комфортность;
наличие соответствующей теплоизоляции;
длительный срок эксплуатации;
практичность, минимальный уход.

Монтаж дымохода можно сделать с использованием любого материала: огнеупорного кирпича, металлической или асбестоцементной трубы.

Типы

Одностенные и двустенные трубы из нержавеющей стали – это современные виды. Гладкая внутренняя поверхность не даёт образовываться и оседать саже, что приводит к длительному сохранению характеристик, а именно: тяги и производительности.
Кирпичные или керамические дымоходы. Для установки такой трубы нужно устраивать фундаменты, а большое образование конденсата на стенках от дымовых газов приводит к ее быстрому разрушению.
Коаксиальные.
Трубы-дымоходы из углеродистой стали.
Теплоизолированные или “сэндвич” – это наиболее применяемый и эффективный сегодня вариант. В нём практически нет конденсата и отложений сажи.

Для каждого вышеперечисленного вида применяется своя конструкция, но при их установке соблюдаются и общие рекомендации.

Основные требования к установке

Размещают трубы дымоходов рядом с домом, но для этого необходимо их утеплить, а также можно разместить их вдоль перегородок или стен, тогда они должны быть из негорючего стройматериала. Если по какой-то причине такое расположение невозможно, то стоит воспользоваться металлическими или другими дымовыми насадными трубами. Нежелательно размещать дымоход рядом с мансардным окном, так как порывы ветра будут заносить в мансарду угарные газы и дым.
Фундамент, на который будет установлен дымоотвод, должен быть очень прочным, чтобы он мог выдержать вес конструкции.
Диаметр должен быть больше выходного патрубка камина или печи.
Необходимо рассчитать длину дымохода, учитывая при этом глубину соединения между собой элементов. Если диаметр колец до 200 мм, то одна труба заходит в другую на 80 мм, а если диаметр более 200 мм, то глубина 100 мм.
Должны учитываться противопожарные расстояния до огнеопасных материалов.
Труба не должна попадать на потолочные балки и кровельные стропила. Высота над крышей с кровлей из горючих строительных материалов должна быть на 1-1,5 м выше конька. Если плоская крыша, то высота трубы более 0,5 м.
При превышении высоты над кровлей более чем на 2 м для его устойчивости применяют растяжки.

Инструкция по монтажу

На первом этаже вы установили кирпичный или керамический дымоход, остаётся вам пройти второй этаж, чердак и выйти наружу из дома. Для этого можно воспользоваться трубами, изготовленными из коррозионностойкой нержавеющей стали. Все огнеопасные стройматериалы должны размещаться на расстоянии более 15 см от трубы.
Низ трубы заводим в кирпичный дымоход.
Подготавливаем место в обрешётке для прохода через крышу.
Состыковываем секции трубы (монтаж производим снизу вверх) и выводим её в подготовленное крышное отверстие. Каждая внутренняя секция входит в предыдущее колено, что препятствует проникновению влаги на утеплитель.
Все стыки сцепляем хомутами.
Заклёпками закрепляем трубу к крыше, но закрепление не должно быть жёстким, так как при нарушении целостности крыши, возможно, произойти и разрушение дымохода, а это может привести к возгоранию. Узел прохождения должен быть герметичным и пожаробезопасным, для чего обязательно устраиваем гидроизоляцию.

Места состыковки должны быть герметичными, для чего их обрабатываем печным специальным герметиком.
В комнате, где будет проходить труба, необходимо провести её теплоизоляцию в виде короба или каким-нибудь другим соответствующим материалом, чтобы не обжечься от проходящего по ней горячего дыма.
Наверх устанавливаем колпак, чтобы внутрь не попадал дождь, снег или птицы.

Для очистки дымохода в нижней части его делаем съёмную часть или дверцу.
При установке наружной трубы — через каждые 2 м при помощи кронштейнов крепим её к стене. Монтаж проводим тщательно, без прогибов.

Итак, самостоятельный монтаж трубы дымохода закончен, и можно начинать топить печь или камин. Если горящее пламя отклоняется в сторону дымохода, то значит, что тяга есть и вы сделали всё правильно.

Видео

В данном ролике затронут вопрос о том, как сделать проход трубы через крышу.

www.stroitelstvosovety.ru

нюансы и алгоритм действия » Сделай камин

Постройка дома — это сложная процедура, которая предусматривает выполнение работ с высокими и сложными конструкционными требованиями. Среди них особого внимания заслуживает такая процедура, как монтаж дымоходов печи, газового котла или камина.

Схематическое изображение монтажа дымохода

И если при установке камина или печи предъявляются высокие эксплуатационные требования, то монтаж дымоходов нередко ведут из подручных материалов, как говориться по остаточному принципу, что в корне неправильно. Это зачастую приводит к нарушению правил пожарной безопасности и может спровоцировать попадание угарного газа внутрь помещений.

Основные требования при строительстве дымоходов

Для начала обращаем ваше внимание на основные требования, которые необходимо неукоснительно выполнять во время такой процедуры, как монтаж дымоходов камина или котла своими руками:

Нельзя располагать дымоход у наружных стенок дома. Так как это может привести к тому, что дымоход будет промерзать, а это и плохая тяга и серьезные проблемы с растопкой камина в холодное время года.
Невзирая на то, какого типа дымоход вы собрались строить в доме, он должен монтироваться строго снизу вверх.
Дымоход должен иметь кожух, который предохраняет внутренний слой от влияния посторонних предметов и соприкосновения с элементами дома. Монтаж коаксиального дымохода для газового котла несколько отличается от сборки обычного дымоход для дровяной печи или камина.
Наиболее эффективной формой сечения дымохода является круглая.
Обязательно при проектировании дымохода необходимо точно знать его параметры. Они во многом определяются маркой и типом отопительного оборудования, которое будет установлено в доме. Если отечественные производители уделяют этому мало внимания, то практически в любой инструкции по эксплуатации заграничного газового котла имеются технические данные системы дымоудаления (сечение, высота и т. д.).

Классический алгоритм монтажа модульного дымохода

Основные элементы дымохода

Общие указания

Независимо от того, как выполняется монтаж трубы дымохода – своими руками или при помощи услуг специалистов, начинают эту процедуру от теплоэнергетической установки, то есть печи, котла или камина. Если в доме предусмотрена установка нескольких теплогенерирующих агрегатов (к примеру, котла отопления на кухне и дровяного камина в гостиной), то для каждого из них создается свой отдельный дымоход.

Хотя в исключительных случаях допускается врезка нескольких отопительных агрегатов к одному дымоходу. Но при этом важно помнить, что каждое последующее подсоединение к дымоходу должно быть на разной высоте не менее 1 м. А также диаметр такого дымохода должен соответствовать суммарной мощности всех теплогенераторов, подсоединенных к нему.

1 этап — проектирование и расчет параметров дымохода

Кстати, первым этапом монтажа дымохода своими руками является подбор (расчет) диаметра дымохода (см. Расчет дымохода). Все расчеты основываются на рекомендациях производителей теплогенераторов и зависят от технических параметров устанавливаемых агрегатов.

Однако, несмотря на расчеты и рекомендации, диаметр дымохода:

Не может быть меньше от диаметра выходного патрубка теплогенератора.
На всем протяжении дымоход не должен иметь уменьшения диаметра меньше, чем величина диаметра выходного патрубка.
Согласно требований ГОСТ 9817–95, считается, что на каждый киловатт мощности теплового агрегата дымоход должен иметь величину сечения не менее 8 см². Такая площадь сечения позволяет обеспечить прохождение дымовых газов со скоростью в диапазоне 0,15–0,6 м/с. Именно какие значения приняты за норму, согласно НПБ 252–98.

2 этап — монтаж дымохода на теплогенерирующей установке

После того как определились с диаметром и выбрали дымоход соответствующего размера, можно приступать к подключению его к отопительному агрегату. Сразу отметим, что подключение своими руками выполняется, как правило, по 2-м стандартным схемам: «Лайт» и «Трим».

Схема монтажа дымохода «Лайт».«Лайт» подразумевает сборку дымохода из одноконтурных элементов. И соединение элементов производится при помощи элементов системы (колено, тройник, труба).
Схема «Трим».«Трим» представляет собой сборку состоящую из двухконтурных элементов. При этом при переходе от отопительного агрегата с одноконтурным выходным патрубком к системе дымохода соединение выполняется при помощи специального переходного узла. Несмотря на то, по какой схеме выполняется монтаж дымохода, все стыки и соединения обязательно стягиваются хомутами.
Порядок установки бокового отводящего патрубка от котла к тройнику

Теперь относительно набора для монтажа трубы дымохода своими руками. Различают 2 схемы монтажа, в зависимости от расположения выходного патрубка: боковое и верхнее.

Сборка с боковым расположением патрубка. При боковом расположении патрубка после установки переходника или соединительного элемента выполняется набор и стыковка узлов горизонтальной части дымохода. При этом помните, что длина бокового соединительного патрубка не должна превышать расстояние 1 м. Иначе возможно значительное ухудшение тяги.Для изменения направления дымохода из горизонтального положения в вертикальное необходимо использовать специальные колена или тройник со встроенными элементами ревизии, которые обеспечивают удобное обслуживание дымохода при эксплуатации. При этом в обязательном порядке тройник должен опираться на кронштейн.

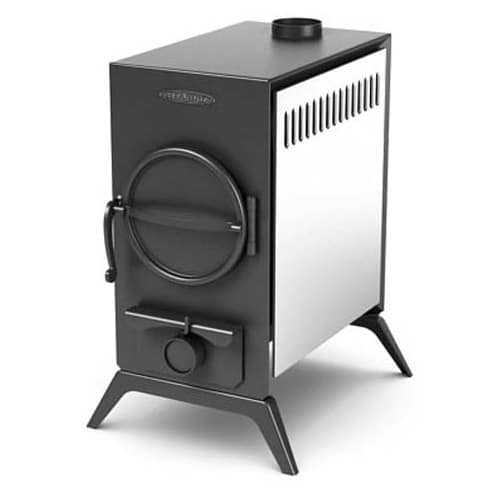

Данный котел имеет верхнее расположение патрубка
Сборка с верхним расположением патрубка. Если же выходной патрубок имеет верхнее расположение, то можно собирать вертикальную часть дымохода сразу над котлом без дополнительных соединительных элементов.
Таким образом, элементы дымохода стыкуют между собой и крепят к стене

3 этап — сборка вертикальной части дымохода

Внимание: при наборе вертикальных звеньев дымохода своими руками в зависимости от типа сборки имеются кардинальные различия в стыковке элементов.

Так при монтаже трубы дымохода по системе «Лайт» все элементы стыкуют на предыдущие по дыму. То есть верхнее звено нижним концом насаживается сверху верхнего конца нижнего элемента. Это обеспечивает надежную герметичность системы без применения дополнительных уплотнительных элементов.

Установка труб дымохода через перекрытие в доме

При сборке по системе «Трим» монтаж выполняется иначе — по конденсату. То есть каждая внутренняя труба верхнего элемента входит внутрь внутренней трубы нижнего элемента. А наружная труба (кожух) надевается сверху.

Такая схема монтажа позволяет воспрепятствовать попаданию влаги внутрь дымохода, где находится утеплитель. Особенно хорошо показан такой монтаж дымохода на видео, где описаны и показаны мелкие нюансы сборки.

При монтаже своими руками все звенья вставляются плотно, не должно оставаться никаких зазоров. При этом нахлест элементов в местах стыковки должен быть не менее 0,5 диаметра трубы. Рекомендуется все места стыков дополнительно обжать при помощи хомутов.

Если есть необходимость поворота дымохода в другом направлении, то используют специальные отводы — колена. При сборке по системе «Трим» используются колена только на 45°. Поэтому при развороте на 90° придется использовать 2 колена. А для системы «Лайт» выпускаются колена на 45° и 90°.

4 этап — монтаж дымохода через перекрытия

При сборке дымохода камина или печи своими руками немало трудностей возникает при прохождении труб через перекрытия здания (см. Как вывести дымоход через стену). Для того чтобы обеспечить безопасную эксплуатацию дымоходов, в данных местах используют специальные элементы.

Установка дымохода на крыше и его герметизация

Так монтаж дымохода в деревянном доме через перекрытия подразумевает использование специальных проходных патрубков, которые изолируют деревянные конструкции от стенок дымохода. При этом проходные патрубки необходимо подбирать чуть большего диаметра, чем внешний диаметр трубы дымохода.

Отверстие в перекрытии должно быть немного больше, чем проходной патрубок. В образовавшиеся зазоры укладывается утеплитель. Зачастую для этих целей используют минеральную фольгированную изоляцию негорючего типа. Она укладывается фольгой к металлическим частям дымохода.

Очень важно так подобрать по высоте элементы дымохода, чтобы в месте прохождения через перекрытия не было их стыков.

Обратите внимание: в местах прохода через деревянные перекрытия или перекрытия из других материалов труба должна быть обязательно цельной.

Если предусматривается, что труба будет на 2-ом и последующих этажах проходить через жилые помещения, то необходимо установить дополнительный защитный кожух с вентиляционными решетками (для отвода тепла от дымохода).

5 этап — монтаж дымохода через крышу

Данная процедура выполняется по стандартным схемам. Если перекрытие крыши представляет собой возгораемые материалы, то в месте прохождения монтируется проходной патрубок, аналогичный тем, которые устанавливались при прохождении перекрытий.

Однако для герметизации места стыка от атмосферных осадков необходимо дополнительно использовать крышные разделки. Для установки трубы на металлочерепице используется, так называемый, внутренний фартук. Планки примыкания к металлочерепице приобретаются одновременно с остальными комплектующими. Поэтому впоследствии на металлочерепице место прохода практически незаметно.

Но помните, что разводки для кровли отличаются друг от друга не только размером, но и углом наклона. Поэтому подбирать разделку для установки своими руками необходимо исходя из диаметра дымохода и угла наклона крыши.

Зачастую стандартные насадки выпускаются двух типов:

С углом наклона 15-35°;
С углом 35-55°.

Такая разделка устанавливается сверху на трубу дымохода. Точная регулировка угла наклона осуществляется при помощи конусной части разделки. Края разделки обязательно заводятся под конек крыши. Для повышения герметичности в месте стыковки трубы и крыши используют регулируемый фартук.

Не забудьте на верхнюю часть дымохода печи или камина установить зонт для предотвращения попадания внутрь атмосферных осадков. Монтаж дымоходов газовых котлов не предусматривает установку флюгарок, обратите на это внимание.

sdelaikamin.ru

РубрикаРазное
