Монтаж водяна тепла підлога – Водяной теплый пол своими руками

Содержание

Тепла підлога: водяна або електрична?

Багато людей перед вибором системи опалення в своє житло задаються питанням: яку ж систему вибрати? Якщо ви знаєте про всі переваги теплої підлоги і вирішили, що саме вона буде служити джерелом тепла у вашому будинку, то тут виникає питання, а яка саме тепла підлога краще? Як вибрати правильну теплу підлогу в будинок, щоб вона була і економічною і легкою в монтажі та ще й довговічною? Давайте розглянемо для початку, які ж види теплих підлог існують на сьогодні.

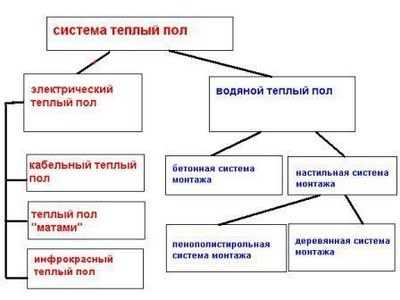

Види теплих підлог

Ми не випадково винесли в назву даної статті 2 види теплих підлог: електричну і водяну. Тому як саме вони і складають всю широту вибору видів теплої підлоги. У свою чергу, електричні і водяні теплі підлоги підрозділяються на такі типи.

Електричні:

  • Кабельні (з однією або двома жилами)
  • Термомати
  • Інфрачервоні

Водяні діляться по типу труб:

  • Пластикові
  • Металеві

Давайте коротко розглянемо кожен з типів теплої підлоги.

Кабельні електричні теплі підлоги складаються з одно- або дво- жильного кабелю, який занурюють в стяжку підлоги. Нагріваючись, вона передає тепло бетону і підлогового покриття. Відносно дешева, але вимагає навичок в укладанні. Є одна особливість: одножильні кабельні теплі підлоги випромінюють більше електромагнітних хвиль, ніж двожильні. Саме тому двожильні кабелі вибирають для місць тривалого перебування людей. Наприклад спальня.

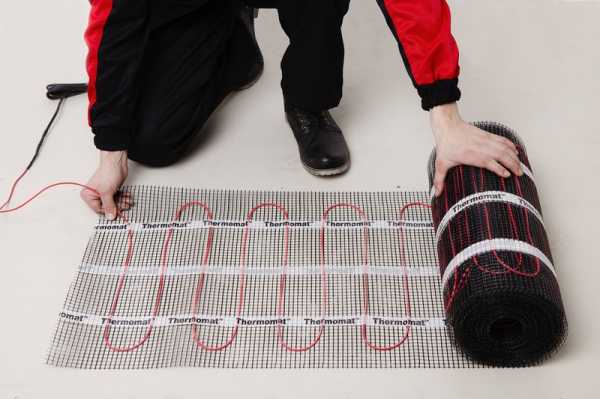

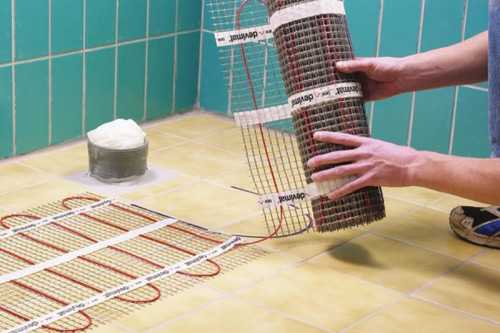

Термомати – це за своєю суттю та ж кабельна електрична підлога, але тільки закріплена в заводських умовах на склосітку. Так її набагато простіше монтувати. Розгорнув рулон і готово.

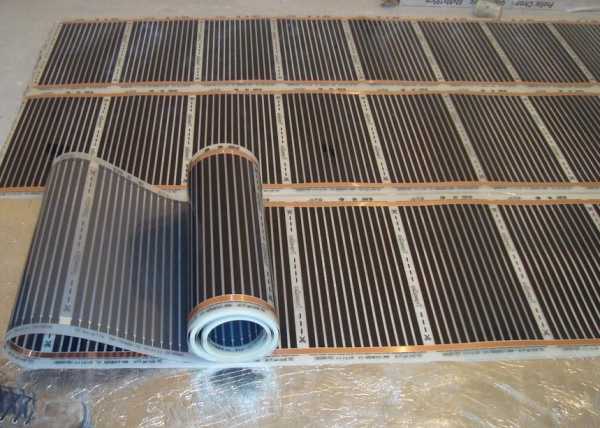

Інфрачервона тепла підлога підходить для укладання під фінішне підлогове покриття, тому що являє собою дуже тонкий лист спеціальної кераміки. Це підлога, що швидко нагрівається. До того ж, досить надійна. Якщо в ній перегорить один з елементів, то на роботу інших це ніяк не вплине. Такий варіант теплої підлоги підійде при косметичному ремонті своїми руками.

З водяними теплими підлогами ще простіше. Тут теплоносій рухається або по пластикових трубах, або по металевим (мідним).

Отже, яку теплу підлогу вибрати?

Вибір теплої підлоги впирається у ваші потреби і ваші можливості. Якщо ви плануєте робити тільки косметичний ремонт – то ваш вибір за тонкою електричною теплою підлогою. Якщо ви будуєте будинок з нуля, то яку вибрати теплу підлогу в приватний будинок вже складніше завдання. Але навіть вона вирішуване, варто лише дізнатися про всі плюси і мінуси водяної та електричної теплої підлоги.

Плюси і мінуси теплої підлоги

Якщо розглядати переваги і недоліки теплих підлог в цілому, як систему опалення, то можна виділити наступне.

До плюсів теплих підлог відносять:

  • Комфорт. Це основний і дуже вагомий плюс теплим підлогам.
  • Турбота про здоров “я. Тепла підлога набагато більш «здорова» система опалення, ніж радіатори. Менше пилу, нагрівання випромінюванням за типом сонячного тепла, правильний розподіл тепла по висоті (ноги в теплі, голова в прохолоді) і т.д.
  • Естетичність. Ніяких труб, радіаторів. Тільки підлоги.
  • Економічність. Правильно змонтована тепла підлога економічніше опалення радіаторами, за рахунок меншої температури теплоносія. Не треба прогрівати повітря під стелею.

До мінусів теплих підлог відносять:

  • Складність монтажу. Якщо йдеться про водяну теплу підлогу.
  • Дорожнеча. Якщо мова про електричну.

А тепер про специфіку плюсів і мінусів саме водяних і електричних теплих підлог.

  • Водяна тепла підлога важче в укладанні, ніж електрична.
  • Електрична тепла підлога не доцільна для великих площ опалення. Занадто витратна вона виходить.
  • Для електричної теплої підлоги необхідне якісне підведення електрики в будинок. Вона створює досить солідне навантаження на електромережу (споживає в середньому 100 ват на квадратний метр площі).
  • У водяних теплих підлог трапляються протікання.
  • Електричні створюють електромагнітне випромінювання (хоч і слабке).
  • Водяна тепла підлога більш універсальна. Воду можна нагріти і електрикою, і газом, і твердопаливним котлом.

Давайте підсумуємо. Для невеликого, локального обігріву краще вибрати електричну теплу підлогу. Для споруджуваного з нуля приватного будинку хорошою площею – водяну. Радимо почитати нашу статтю як зробити теплу водяну підлогу своїми руками. У місцях, де висота підлоги грає важливу роль – краще електрична тепла підлога, тому що вона не вимагає товстої стяжки.

Головне ж, вибираючи вид теплої підлоги в свій будинок, не забути, що левова частка успіху в обігріві вашого житла лежить на правильному монтажі теплої підлоги. А вже потім грає роль її виду.

o-remonte.com

Водяна тепла підлога в будинку. Аспекти монтажу

Популярність такого способу обігріву цілком зрозуміла: теплі підлоги економічні, зручні, рівномірно прогрівають кімнати. Однак при їх установці існує досить багато нюансів, які необхідно враховувати.

Фінішне покриття

В принципі, контур можна покрити будь-яким матеріалом, але найбільш вигідними з точки зору теплопровідності є керамічна плитка і керамограніт. При спеціальних позначках на упаковці, на таку підлогу можна класти навіть лінолеум, ковролін і ламінат.

Тепла підлога і багатоповерховий будинок

Як би не хотілося власнику квартири підключити контур до батарей, робити цього не можна. Такими діями ви можете порушити роботу всієї системи, знизивши її тиск. Можна замовити експертну оцінку стану центральної опалювальної системи і можливості підключення теплої підлоги. У цьому випадку вас зобов’яжуть встановити насосно-змішувальний вузол, щоб зберегти тиск на виході.

Способи установки

Їх всього три:

    1. Монтаж теплої підлоги в будинку за допомогою бетонної стяжки товщиною більше 3 см над контуром.
    2. Викласти підлогу полістиролом, в якому вручну зробити пази для укладання спіралі і залити бетоном.
    3. Якщо підлоги зроблені з дерев’яних дощок, спорудити на них спеціальні неглибокі дерев’яні жолобки, в які покладіть труби.

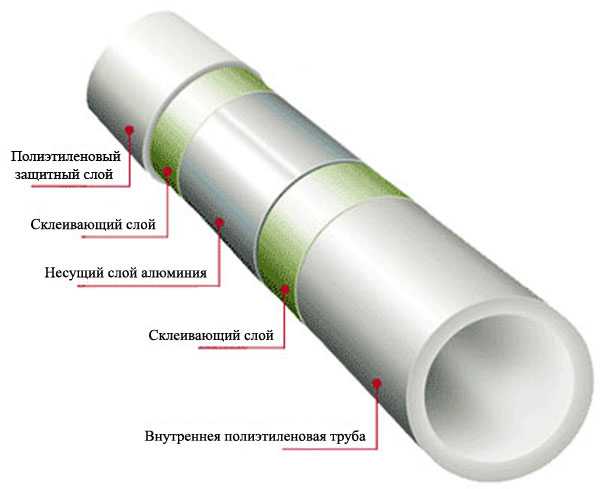

Для укладання підходять три види труб: мідні (не дешеві і потребують захисту від проникаючої з стяжки луги), із зшитого поліетилену (з ними не зручно працювати, але вони стійкі до температурних коливань) і металопластикові (один з кращих варіантів).

Розрахунок і проект

Перед тим як їхати в магазин за матеріалами, необхідно прорахувати всі нюанси, накресливши схему укладання. Враховується довжина контуру, площа обігріву, потужність системи. Для точного розрахунку краще залучити досвідчених фахівців.

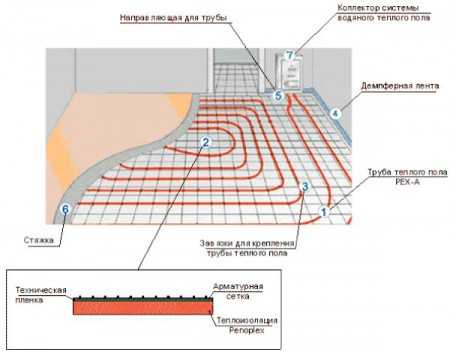

Технологія укладання

Пристрій такої системи пошаровий. Навантаження на перекриття в середньому складе близько 300 кг на кв. метр, товщина його – до 14 см. На бетонну плиту укладаються:

  • гідроізоляційний шар;
  • по периметру – демпферна стрічка;
  • шар утеплювача;
  • арматурна сітка;
  • водяний трубопровід;
  • стяжка.

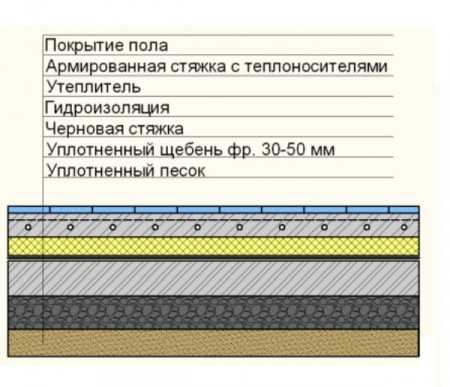

Якщо у вас приватний будинок і підлоги грунтові, то додаються: шар насипного ґрунту (15 см), шар щебеню (10 см), шар піску (5 см) і чорнова стяжка.

Фіксація труб

Найчастіше водяні труби укладаються спіраллю або змійкою з різною частотою поворотів. Закріплювати кожен крок трубопроводу за допомогою таких дій: поліамідним хомутом, сталевим кріпильним дротом, степлером, фіксуючим траком, розподільною алюмінієвою пластиною, що фіксують полістирольними матами. При укладанні теплої підлоги на дерев’яну основу користуються тільки алюмінієвими розподільними пластинами.

Верхню стяжку дозволяється заливати лише після опресування і ретельної перевірки системи. Не забудьте прорахувати і правильно зробити температурні зазори – неуважне ставлення до цього моменту загрожує руйнуванням стяжки.

Відео інструкція монтажу теплої водяної підлоги.

o-remonte.com

Водяна тепла підлога своїми руками: пристрій, розрахунок і правила монтажу

Напевно, кожен, хто проживає на території з помірним кліматом, де температура «за бортом» опускається до -5 -15 °С і нижче хоч на якийсь суттєвий проміжок часу, стикався з такою ситуацією, коли загальний мікроклімат в приміщенні начебто комфортний, а поверхня підлоги неприємно холодна. По-старому підлогу застеляється килимами, тоді стає більш-менш комфортно по ньому ходити босоніж. Але цей економічний варіант неможливий в таких приміщеннях, як кухня, ванна, туалет, передпокій. Кардинально вирішує проблему водяний тепла підлога, облаштований у всьому будинку.

При монтажі теплої підлоги важливо дотримуватися технологію і не економити на матеріалах

Зміст

  • Пристрій водяної теплої підлоги
  • Розрахунок теплої підлоги
  • Бетонний водяна тепла підлога своїми руками
    • Установка колекторного шафи
    • Підготовчі роботи і розмітка підлоги
    • Укладання теплоізоляції
    • Армуюча сітка під труби
    • Укладання труб системи «тепла підлога»
    • Перевірка системи обпресуванням
    • Заливка бетонної стяжки
  • Як зробити водяний тепла підлога на основі плит полістирольних

    • ? Улаштування водяної теплої підлоги

    Опалювальна система являє собою труби, укладені в стяжку підлоги або безпосередньо під підлогове покриття, по яких циркулює тепла вода, тим самим нагріваючи підлогу.

    Така система підключається до джерела з гарячою водою. Облаштувати водяна тепла підлога в квартирі можна тільки в тому випадку, якщо в ній передбачено автономне опалення. Монтувати ж тепла підлога в типових будинках категорично заборонено, в тому числі і підключати до центрального опалення. А от у приватних будинках обладнати тепла підлога на основі циркуляції води можна безперешкодно. Головне, скласти проект і правильно все розрахувати.

    Схема водяної теплої підлоги пошарово в розрізі

    Схема водяної теплої підлоги може являти собою такий пиріг:

    • Плита перекриття (в квартирах і приватних будинках на поверсі вище 1-ого). Якщо підлога на 1-му поверсі виконаний по грунту, то шари повинні бути такими: пісок 5 – 7 см, щебінь фракцією 30 – 50 мм шаром 8 – 10 см, поліетиленова плівка, чорнова стяжка з додаванням щебеню 5 – 10 мм і річкового піску, шаром 7 – 10 див.
    • Гідроізоляція (рулонна, обклеювальна або обмазувальна).
    • Теплоізоляція (шар обов’язково прораховується індивідуально).
    • Фольгована ізоляція, щоб тепло не йшло вниз.
    • Армуюча сітка.
    • Труби водяного теплої підлоги.
    • Стяжка з цементно – піщаної суміші з додаванням пластифікатора. Загальна товщина разом з трубами повинна становити 7 – 10 див. Зверху труб обов’язково укладається армуюча сітка з осередками 150*150 мм, діаметр дроту 3 – 4 мм.
    • Фінішне покриття.

    Крім бетонної монтажу системи водяної теплої підлоги існує ще настильних система. Її принциповою відмінністю є те, що стяжку підлоги виконувати не потрібно, так як труби укладаються в спеціальні конструкції: полістирольні або дерев’яні.

    ? Розрахунок теплої підлоги

    Перед облаштуванням системи необхідно провести розрахунки для визначення діаметра і матеріалу труб, які будуть використовуватися, відстані між трубами і тепловіддачі всієї системи в цілому.

    Водяна тепла підлога може виступати як основне опалення, так і як додаткове. Не кожне приміщення можна обігріти тільки з допомогою теплої підлоги. Справа в тому, що обмежень по тепловіддачі конвекторів практично немає, тобто можна встановити таку потужність, що вони будуть дуже сильно нагріватися. При цьому їх доведеться просто заховати в спеціальний чохол, щоб ніхто випадково не обпікся. А ось температура поверхні підлоги жорстко обмежена, інакше буде просто некомфортно. З цього випливає, що потужність теплої підлоги також обмежена, її може бути недостатньо, щоб обігріти приміщення. В такому випадку основне опалення повинно бути влаштовано іншим способом, а теплі підлоги будуть лише приємним бонусом.

    Для розрахунку водяної підлоги потрібно:

  • Визначити тепловтрати будинку. Тут мають значення такі показники, як площа вікон, якість утеплення стін, підлоги і даху, а також висота стель. Для розрахунків можна скористатися онлайн програмами, доступними в інтернеті. Отриманий результат може бути різним: 40 Вт/м2 для приміщень з невеликими і якісними вікнами, добре утепленими стінами і стелею, 250 – 300 Вт/м2 для приміщень з тонкими стінами з цегли, не утеплювальним зовні, і великими вікнами з великою кількістю щілин.
  • Порівняти тепловтрати будинку з потужністю водяного теплої підлоги. При цьому необхідно врахувати, що труби водяного статі не будуть займати всю площу кімнати, а тільки близько 70%, так звану активну площу. Потрібно прорахувати всю активну площа будинку і помножити її на тепловтрати. Якщо отриманий результат буде більше тепловтрат, отже, система «тепла підлога» може виступати тільки в якості додаткового опалення.

    • Більш детальні розрахунки краще довірити фахівцям або скористатися профільними комп’ютерними програмами. Обов’язково потрібно виконати проект опалення, відповідно до якого буде проводитися монтаж.

    ? Бетонний водяна тепла підлога своїми руками

    Монтаж водяної теплої підлоги в бетонну стяжку є на даний момент найбільш розповсюдженим. Незважаючи на складність монтажу, а ще більше – демонтажу, у такого способу є ряд переваг. Бетонна стяжка перешкоджає деформації труб, так як витримує досить великі навантаження на поверхню. Контактуючи зі стяжкою, труби віддають їй тепло, в такому випадку вже сам бетон є нагрівальною поверхнею. В інших способах монтажу труби оточені повітряним прошарком, яка служить теплоізолятором, відбуваються великі втрати тепла.

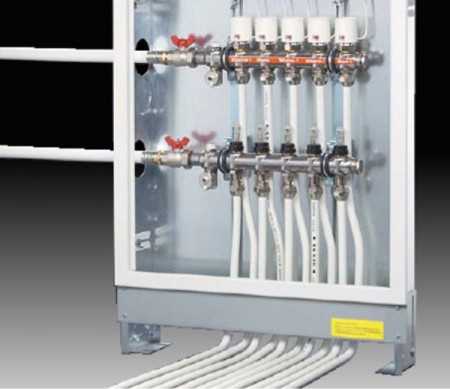

    ? Установка колекторного шафи

    У колектором шафі з’єднуються подає і поворотна труби від котла з трубами системи водяної теплої підлоги

    Улаштування водяної теплої підлоги починається з установки колекторного шафи в стіні приміщення. Краще всього розташовувати його на рівні підлоги приблизно посередині стіни. Потім до нього підводимо дві труби: подає й поворотну. По подаючої труби гаряча вода з котла надходить в систему «тепла підлога», що проходить по ній. Поворотна труба служить, щоб повернути охолоджену воду з системи назад в котел, де вона знову нагріється і буде направлена до подаючої труби. Рух води буде забезпечено циркуляційним насосом.

    На обидві труби встановлюємо запірні вентилі, щоб при бажанні приміщення можна було виключити з опалювальної системи. До вентиля підключаємо колектор. Саме до нього будемо підводити труби водяного статі. На зворотний бік колектора можна встановити зливний кран і повітровідвідник. Після збору колекторного шафи можна переходити до інших робіт.

    ? Підготовчі роботи і розмітка підлоги

    Поверхня підлоги для укладання системи повинна бути рівною і сухою. Досить більш-менш рівною бетонної чорнової стяжки. При цьому необхідно перевірити горизонтальність рівнем. Великий перепад висот неприпустимий – доведеться вирівняти.

    Якщо площа приміщення 40 м2, розбиваємо його на ділянки. Це пов’язано з тим, що бетонна стяжка має властивість розширюватися під дією температури. На розмітку впливає і геометрія приміщення, максимальний розмір ділянки повинен бути 40 м2, а співвідношення сторін 1:2. Так ми уникнемо розтріскування стяжки.

    На поверхню підлоги кладемо гідроізоляційну плівку, щоб уникнути вбирання вологи з нижніх шарів. По всьому периметру приміщення приклеюємо демпферну стрічку. Вона буде компенсувати розширення бетонної стяжки. Ширини стрічки 15 см буде достатньо, щоб перекрити шар теплоізоляції і стяжки.

    ? Укладання теплоізоляції

    Щоб уникнути втрат тепла вниз, які можуть становити 15 – 20 %, на поверхню підлоги укладаємо теплоізоляцію. Для цього можна використовувати екструдований пінополістирол, мінеральну вату, технічну пробку, полістирол (пінопласт) і пеноплекс або інші матеріали, наприклад, спеціальні мати для водяної теплої підлоги. Товщина необхідного шару розраховується індивідуально. Може становити від декількох сантиметрів, якщо внизу знаходиться опалювальне приміщення, до 20 – 25 см, якщо підлога влаштований по грунту у місцевості з холодним кліматом. Щільність матеріалу повинна бути мінімум 35 кг/м3.

    ? Армуюча сітка під труби

    В якості армуючого матеріалу використовують сітку з осередками 150*150 мм, при цьому діаметр дроту 4 – 5 мм. На дану конструкцію будемо укладати труби. Іноді можна зустріти рекомендації, що зверху труб укладати армуючу сітку немає необхідності. Але це не вірно. Сітка, покладена зверху труб, рівномірно розподіляє навантаження на всю поверхню теплої підлоги.

    ? Укладання труб системи «тепла підлога»

    Труба для теплої водяної підлоги підбирається, виходячи з розрахунків. Продається в мотках. Матеріал – поліпропілен або металопластик.

    Укладання проводиться згідно однієї з обраних схем:

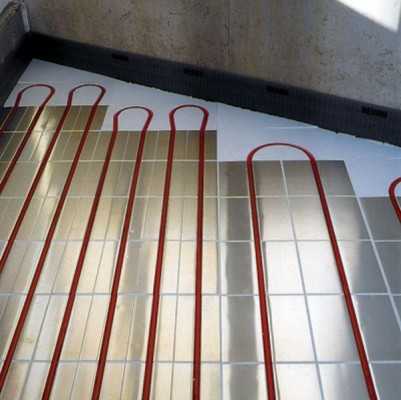

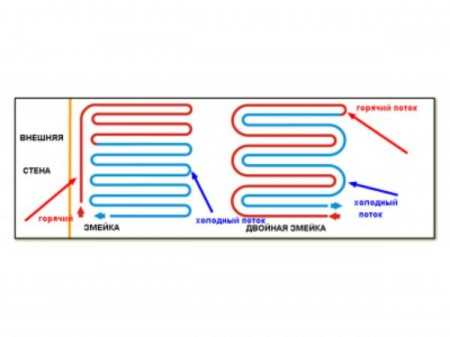

    Укладання змійкою — найпоширеніший спосіб укладання для невеликих приміщень

    Змійка. Починають укладання від стіни з вікном, так як найвища температура в контурі буде в самому початку. Чим більше буде змійка, тим менше на виході буде температура. Такий спосіб підходить для маленьких приміщень.

    Подвійна змійка. Укладання відбувається так, щоб труба з обратку розташовувалася поруч з гарячою трубою. Так тепло розподіляється відносно рівномірно. Спосіб підходить для приміщень з середньою площею.

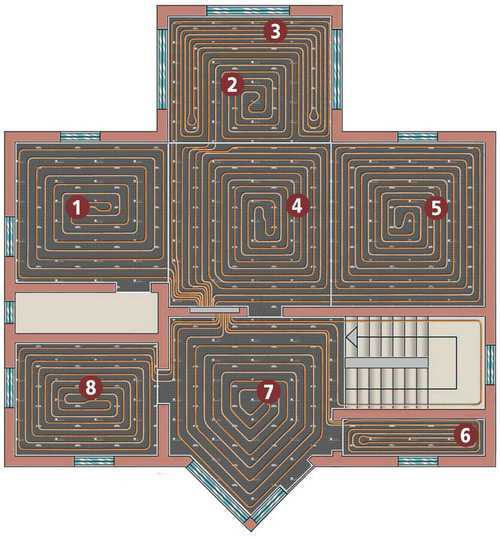

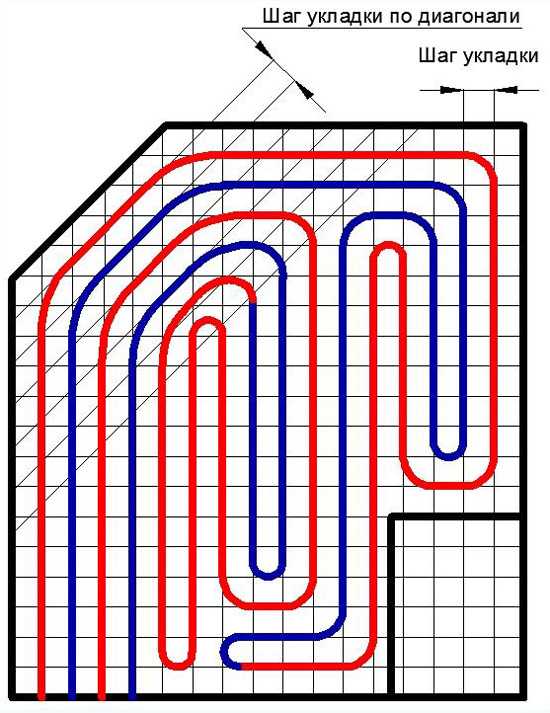

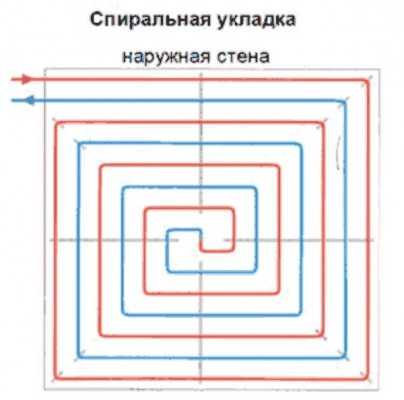

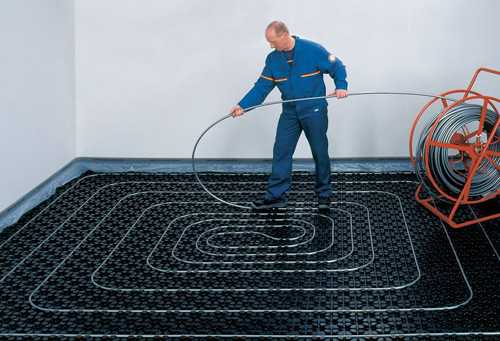

    Спіральна укладання дозволяє більш якісно і рівномірно обігріти всю площу приміщення

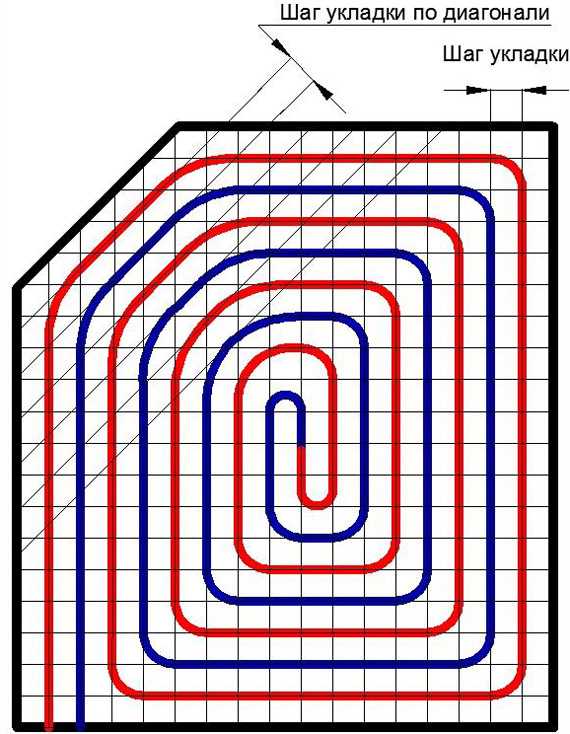

    Спіраль (равлик). Труби укладаються паралельно один з одним, труба з обратку нагрівається від труби з гарячою водою. Такий спосіб використовується в приміщеннях з великою площею. Різновидом є ще і спіральна укладання зі зміщеним центром.

    Труби закріплюються до арматурної сітки за допомогою дроту, кліпс або кріпильних стрічок з кроком близько 1 м.

    Важливо! При використанні для кріплення труб дроту необхідно обов’язково залишати зазор. Інакше в процесі експлуатації в місці, де занадто щільно притягнуто, почнуться деформації.

    Довжина контуру труб не повинні перевищувати 80 – 90 м, оптимальним вважається 50 – 60 м. Це пов’язано з тим, що в дуже великому контурі великі тепловтрати, приміщення прогрівається нерівномірно. Якщо не виходить зробити контур менше 60 м, слід обладнати два і більше контурів.

    Крок між трубами може становити 10 см, 15 см, 20 см, 25 см, 30 см, 35 див. найпоширенішим вважається 30 див. В холодних зонах, біля вікон і зовнішніх стін, крок повинен бути не більше 15 см Відстань від стін – 7 див.

    Труби підключаємо до колектора.

    ? Перевірка системи обпресуванням

    Для перевірки системи на міцність в ній необхідно створити тиск. Пускаємо воду під тиском в півтора рази більше робочого, але не більше 0,6 МПа. Чекаємо на 30 хвилин. Тиск не повинен знизитися більше, ніж на 0,06 МПа. Чекаємо ще 2 години. Від попереднього тиск не повинен зменшитися більш 0,02 МПа. Температура також не повинна змінюватися. Тиск можна опустити до робочого і залишити на 24 години. Якщо переконалися, що система робоча і не має протікання, можна приступати до заливання стяжки.

    ? Заливка бетонної стяжки

    Шар бетонної стяжки зверху водяної теплої підлоги може становити від 3 до 10 см

    Для бетонної стяжки під водяний підлогу рекомендується використовувати цемент марки не нижче М-300. Можна додавати пластифікатори, які покращують міцнісні властивості бетону.

    Також можливий варіант покупки спеціальної суміші для теплих підлог. Товщина шару стяжки може бути різною: від 3 до 10 див. Визначається в розрахунках системи.

    Сохне бетонна стяжка не менше 28 днів. Укладати фінішне покриття можна тільки через місяць після заливки. В якості підлогового покриття можна використовувати різні матеріали, в маркуванні яких вказана можливість монтажу зверху водяної теплої підлоги.

    ? Як зробити водяний тепла підлога на основі плит полістирольних

    Полістирольні плити для водяної теплої підлоги значно полегшують монтаж і являють собою утеплювач, кріпильний елемент і стягування в одному виробі

    Такий спосіб менш трудомісткий порівняно з бетонним. Чекати висихання також не доведеться.

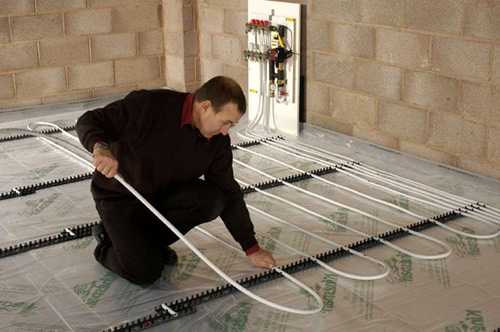

    Труби укладаємо в полістирольні плити, в яких виконані спеціальні пази. У них встановлюємо алюмінієві пластини, які вщелкиваем труби теплої підлоги. Розміри плит 30*300*1000 мм. Зверху настилається вологовбирний шар, як для облаштування підлоги з паркету або ламінату. Якщо фінішним покриттям буде лінолеум або плитка, плити укладається ГВЛВ не менше 10 мм завтовшки.

    Який спосіб облаштування теплої підлоги вибрати, залежить від вихідних даних: площі приміщення, його утеплення, розрахункових показників. Незважаючи на легкість монтажу настильній системи, як і раніше чималою популярністю користується монтаж водяної теплої підлоги в бетонну стяжку. Вкрай важливим є необхідність правильно виконати розрахунки і дотримати технологію монтажу.

    poradnuk.com

    видео-инструкция по установке своими руками, особенности ремонта, монтажных матов, цена, фото



    Система опалення, при якій замість радіаторів використовують трубки, вмонтовані в підлогу, стає все більш затребуваною і навіть популярною. Це пояснюється цілим набором переваг, яким може похвалитися це прогресивне рішення.

    Монтаж водяної теплої підлоги цілком реально провести самостійно, а як це зробити, ми розповімо в цій статті.

    Монтаж водяної теплої підлоги своїми руками можливий навіть в дерев’яних будинках.



    Водяна тепла підлога

    Принцип дії

    Монтаж водяних теплих підлог неможливий без знання теоретичних основ їхньої роботи.



    Щоб справити коректний монтаж водяної теплої підлоги, необхідно розуміти, як він працює і що з себе представляє. Для цього слід почати з головного: принципу дії системи.

    Підемо від загального до конкретного.

    Системи опалення бувають двох видів:

    1. коли тепло виробляється безпосередньо нагрівальним приладом, який обмінюється енергією з навколишнім повітрям;
    2. коли тепло виробляється за межами приміщення і подається за допомогою носія і системи подачі до теплообмінника.

    Система опалення першого типу.



    До першого типу можна віднести:

    • електронагрівачі,
    • печі,
    • буржуйки і т.д.

    До другого типу відносяться централізовані і автономні системи опалення, що використовують нагріту воду для транспортування енергії. В якості теплоносія також використовують різні антифризи та інші рідини.

    Система опалення другого типу.



    Очевидно, що в нашому випадку мова йде про системи другого типу.

    Отже, ми маємо справу зі складною конструкцією, що складається з декількох функціональних блоків:

    1. Нагрівального блоку;
    2. Системи циркуляції теплоносія;
    3. Теплообмінного блоку.

    Таким чином, ми отримуємо наступну схему:

    • в блоці є відбувається виділення тепла шляхом спалювання палива або електричної взаємодії;
    • це тепло нагріває воду або інший теплоносій;
    • нагріта вода подається за системою труб в приміщення;
    • де віддає теплову енергію повітряним масам за допомогою випромінювання і конвекції.

    Відпрацьована вода повертається в нагрівальний котел через систему зворотної подачі, і цикл повторюється. У самому загальному випадку, коли система автономна, монтажні роботи включають збірку і установку котла, циркуляційного насоса, системи подачі, колекторної шафи і укладку теплообмінних трубок в стяжку підлоги.

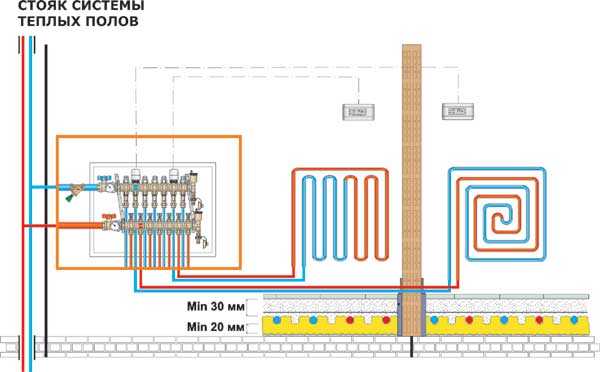

    У разі міської квартири сучасного типу стояк з трубами подачі води для теплої підлоги передбачений архітектором, тому монтаж водяної підлоги в цьому випадку обмежений тільки колекторною шафою, системою трубок і системами контролю. Іноді доводиться ставити насос.

    У сучасних квартирах стояки для теплих підлог передбачені проектом.



    В якості теплообмінника в таких системах опалення виступає вся підлога, яку нагрівають трубки, покладені в стяжку підлоги квартири або будинку. При такому підході площа взаємодії максимальна, що підвищує ефективність роботи системи.

    Крім того, розташування теплообмінника в самому низу є оптимальним для найбільш інтенсивної конвекції, а також дозволяє рівномірно розподіляти тепло всередині приміщення.

    Важливо! Так як підлога є радіатором опалювальної системи, її вкрай не рекомендується застеляти килимами та іншими теплоізоляторами, адже вони значно знизять якість теплообміну і будуть заважати випромінюванню в інфрачервоному діапазоні.

    Відмінність від класичних систем

    На фото видно, як розташовані радіатори в класичній системі опалення.



    На перший погляд, не зовсім зрозуміло, навіщо так ускладнювати, адже встановити радіатори на стіни куди простіше, ніж укладати десятки і сотні метрів трубок в стяжку підлоги. Зауваження резонне, але тільки на перший погляд.

    Щоб зрозуміти суть відмінності, необхідно злегка заглибитися в фізику процесів, що відбуваються в обох випадках.

    • У класичній схемі вода нагріває спеціальні теплообмінні прилади — радіатори.
    • Як правило, вони знаходяться під вікнами на деякій відстані від підлоги, зазвичай не більшому 15-ти сантиметрів.
    • Левова частка тепла поширюється шляхом прямої взаємодії поверхні радіатора з молекулами повітря, в результаті якого нагріваються близькі до приладу об’єми повітря.
    • Ці обсяги стають менш щільними і піднімаються під стелю в силу конвекції. Потім вони поступово остигають і опускаються вниз.
    • Таким чином, найбільш нагріті маси газу зосереджені під стелею і не контактують з мешканцями приміщення, а нижні шари атмосфери в приміщенні залишаються холодними, так як холодний газ найбільш важкий.

    В результаті мерзнуть ноги, адже і без того холодна підлога оточений в добавок масами найбільш холодного в приміщенні повітря. Ноги, до слова, відносяться до другого кола кровообігу, і кров у них тече повільніше, а значить, остигає швидше, що може призводити до простудних захворювань і запалень суглобів.

    Наочна ілюстрація відмінностей двох систем опалення.



    У разі ж теплої підлоги квартири або будинку радіатором є вся стяжка і поверхня підлоги. При цьому найбільш холодне повітря перше контактує з «радіатором», після чого піднімається вгору, поступово остигаючи.

    Через це саме тепле повітря зосереджене внизу, в районі грудей і голови перебуває середньої температури газ, а над головою збираються найбільш холодні його маси.

    Також не будемо забувати про такий чудовий ефект, як приємна на дотик тепла підлога. Ви тільки згадайте, як некомфортно після ванни ставати на кахель або лінолеум теплими розпареними ступнями, коли він здається холодніший снігу … Плюс — профілактика застуди і ревматизму.

    Важливо! Ми бачимо, що монтаж водяних підлог — не тільки питання комфорту та енергоефективності, а й фактор профілактики небезпечних захворювань.

    Пристрій

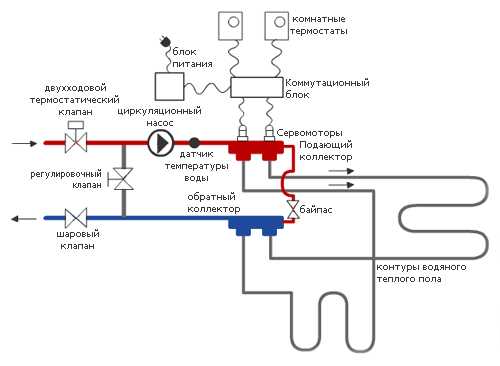

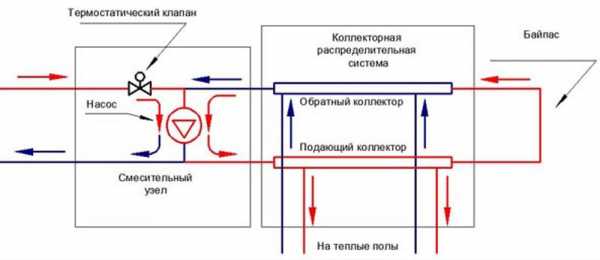

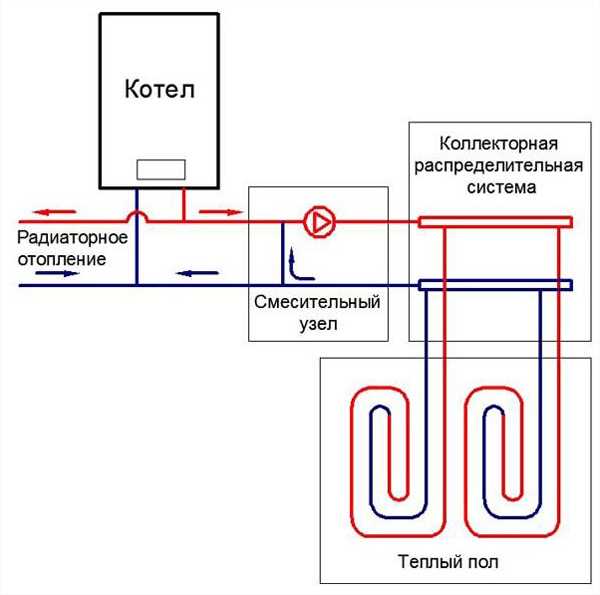

    Схема пристрою системи опалення через підлогу.



    Щоб зрозуміти, як правильно змонтувати водяну теплу підлогу, доведеться вникнути в його пристрій. Отже, вода подається через двоходовой термостатичний клапан до циркуляційного насосу. Насос нагнітає рідину у вхідний колектор, який розподіляє теплоносій між контурами теплої підлоги.

    Прямий і зворотний колектор, до прямого підходять червоні трубки, до зворотного — сині.



    Далі вода потрапляє в зворотний колектор, де збирається у зворотну трубу і через кульовий клапан відходить у стояк або котел опалення. Подаючий колектор може бути забезпечений автоматикою, що складається з термостатів і датчиків температури, за допомогою яких система управління визначає потік, необхідний для подання в той чи інший контур.

    Панель управління автоматичним регулюванням температури.



    Контроль потоку здійснюється за допомогою вентилів, забезпечених сервомоторами, які виробляють відмикання або замикання кранів по сигналу від автоматичної системи управління. Система налаштовується згідно перевагам користувача відносно комфортного температурного режиму.

    Сервопривод для замикання вентилів у системі теплих підлог.

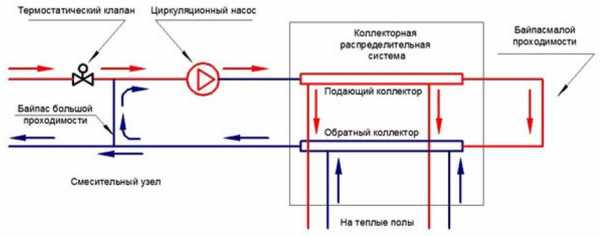

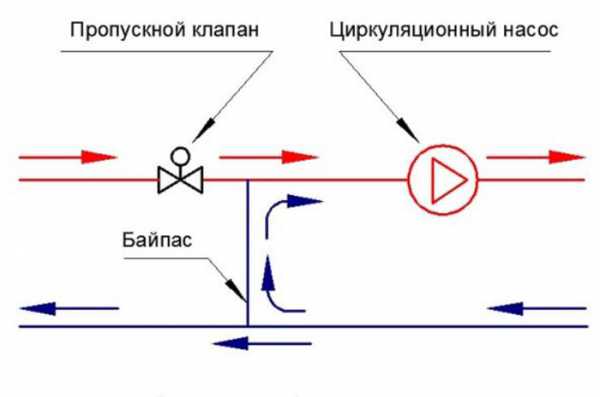

    Для режиму холостого ходу в системі передбачено байпас-повідомлення, яке може відпиратися при необхідності. Вода в цьому режимі тече повз контури опалення прямо в зворотний колектор.

    Також пряма і зворотна труби повідомляються через регулювальний клапан, розташований перед циркуляційним насосом, призначений для регулювання тиску в системі.

    Важливо! Очевидно, що перед тим, як змонтувати водяну теплу підлогу, вам може знадобитися проект, який буде враховувати всі нюанси вашого приміщення і можливості регулювання і контролю системи. Такий проект краще довірити досвідченому професіоналу.

    Природно, ціна системи буде сильно залежати від її конфігурації, розмірів, потужності, комплектації електронікою і блоками автоматичного контролю.

    Монтаж

    Трубки можна фіксувати звичайним дротом.



    Тепер, на основі отриманих відомостей, можна розібратися, як монтувати водяну теплу підлогу.

    Для зручності інструкція наведена у вигляді списку, розписаного по кроках:

    • Крок перший. Підготовка поверхні. Старе покриття підлоги необхідно повністю демонтувати до плити перекриття. Все сміття, весь пил, всі сторонні предмети з кімнати слід видалити.

    Старе покриття підлоги демонтуємо.



    • Крок другий. На підлогу стелять гідроізоляційний матеріал, найчастіше це будівельна поліетиленова плівка. Це потрібно для того, щоб стяжка не тягнула вологу з конструкцій перекриття і не перетворювалася на конвекційний насос.

    Підлога застилається поліетиленовою будівельною плівкою.



    • Крок третій. На поліетиленову плівку укладають утеплювач.

    Це може бути:

    1. екструдований пінополістирол;
    2. мінеральна вата;
    3. коркове дерево;
    4. монтажні мати для водяної теплої підлоги, що виконують функцію теплоізоляції і кріпильної системи.

    Цей шар необхідний для того, щоб тепло не поширювалося всередину будівельних конструкцій і в напрямку нижніх приміщень, прогрівати які, за свій рахунок охочих немає.

    Укладаємо на підлогу шар теплоізоляції.



    • Крок четвертий. Після укладання утеплювача стелять арматурну сітку (якщо інше кріплення не передбачено), до якої згодом прикручують трубки дротом.

    На утеплювач розкладають армосітку.



    • Крок п’ятий. Виробляють укладання і приєднання трубок опалення.

    Тут можуть бути використані різні рішення:

    1. спіральні,
    2. паралельні,
    3. змішані і т.д.

    Крок між трубками може коливатися в межах від 10 до 35 см, найбільш поширений крок в 30 см, але в районах вікон і дверей, а також холодних стін це значення можна скорочувати аж до 10 — 15 см для більш інтенсивного прогрівання цій галузі.

    Трубки розкладають і підключають.



    • Крок шостий. Коли всі контури зібрані і підключені, виробляють тестування системи. Для цього її запускають з тестовим тиском, у півтора рази більшим робітника. Якщо тестування пройшло успішно, можна приступати до заключної стадії.

    Систему тестують без стяжки у відкритому вигляді.



    • Крок сьомий. Труби заливають бетонною стяжкою. Для робіт найзручніше використовувати спеціальні суміші для стяжки під теплу підлогу, так як вони передбачають особливий температурний режим, характерний для систем опалення. Під час заливки і в період застигання цементу система повинна перебувати під тиском!

    Труби заливають стяжкою.



    • Після висихання і затвердіння стяжки можна виконувати фінішну обробку підлоги плиткою або іншим покриттям з хорошою теплопровідністю.

    Монтаж теплих водяних підлог Рехау та інших прогресивних систем передбачає також установку спеціальних алюмінієвих пластин, що підвищують інтенсивність теплообміну і загальний ККД системи.

    Також ми опустили нюанси підключення:

    • електроніки;
    • комутації датчиків;
    • термостатів,
    • блоків живлення і т.д.

    Так як ці нюанси сильно відрізняються у різних виробників.

    Порада! Як можна було помітити, ремонт водяної теплої підлоги — штука вкрай складна і трудомістка в силу розташування системи всередині бетонної стяжки, тому настійно рекомендуємо використовувати тільки якісні матеріали та комплектуючі, а також украй уважно і акуратно робити монтаж.

    Висновок

    А ви дозволяєте своїм дітям грати на підлозі ?!



    Водяні теплі підлоги підвищують комфорт будь-якого приміщення, а також ефективність опалення та ККД опалювальної системи. Монтаж водяної теплої підлоги досить простий для самостійної роботи. У відео в цій статті ви зможете подивитися не менш пізнавальні нюанси за обумовленій темі.



    vashahata.com.ua

    Як зробити водяний тепла підлога своїми руками?

    «Тепла підлога» — таку назву отримала особлива система підігріву приміщень, яка останнім часом все більшу популярність. Суть системи полягає в підігріві приміщення знизу, для цього нагрівальним елементом стає сам підлога приміщення. Це робить обігрів повітря в кімнаті більш рівномірним і дозволяє уникнути такого неприємного явища як холодний «кишеню» біля самої підлоги. Особливо актуальні теплі підлоги там, де є маленькі діти – адже вони так люблять грати на підлозі і бігати босоніж. Зробіть свій будинок по-справжньому теплим і затишним – влаштуйте водяна тепла підлога своїми руками.

    Процес укладання труб не вимагає особливих зусиль

    Існує кілька різновидів системи тепла підлога: електричні, водяні і комбіновані.

    • Електричні теплі підлоги підігрівають приміщення, перетворюючи електричну енергію в теплову за допомогою спеціального нагрівального кабелю. Певним ступенем нагрівання при проходженні електричного струму володіє будь-електрокабель, але якщо в звичайних кабелях з цією особливістю всіляко борються, то в нагрівальних кабелях вона є головною функцією.
    • У водяних теплих підлогах підігрів покриття здійснюється циркулює по спеціальних трубах теплоносієм (зазвичай водою). Таким чином, вся підлога стає ніби одним великим радіатором опалення.
    • У комбінованих теплих підлогах всередині труб з циркулюючим за ним теплоносієм прокладений нагрівальний кабель, який і здійснює нагрів теплоносія. Таким чином, досягається рівномірний рівень нагріву теплоносія під всією площею підлоги, що особливо актуально для великих приміщень. У той же час, теплоносій уберігає теплової кабель від надмірного перегріву.

    На сьогодні найбільш використовуваним варіантом системи тепла підлога є електричний, однак і водяні теплі підлоги не позбавлені деяких переваг, насамперед, найменшою з усіх можливих варіантів вартістю експлуатації.

    Електрична альтернатива водяним теплим полам

    До переваг водяної теплої підлоги можна також віднести відсутність постійно діючого контуру електромагнітного випромінювання, у якому вимушені перебувати люди і побутова техніка. Хоча на даний момент негативних явищ від такого сусідства не виявлено, повністю заперечувати можливість негативних наслідків тривалого впливу електромагнітного поля в довготривалій перспективі все ж не можна.

    Крім переваг, водяних теплих підлог властивий, зрозуміло, і ряд недоліків:

    • Функціонування водяної теплої підлоги можливо тільки при створенні примусової циркуляції теплоносія з допомогою насоса
    • Використання для теплої підлоги води з центральної системи опалення може призвести до значного падіння тиску в системі. Ваші сусіди навряд чи будуть цьому раді.
    • Вода, пройшовши через контур теплої підлоги, має значно нижчу температуру, опалення наступних приміщень може бути недостатнім.
    • Водяна тепла підлога неможливо відключити в холодний період, це може призвести до замерзання і руйнування системи.

    Давайте розглянемо, як зробити водяний тепла підлога.

    Розрахунок теплої водяної підлоги

    Монтаж водяної теплої підлоги своїми руками починається зі стадії планування і розрахунку. Для складання плану укладання нам знадобиться міліметровий папір. Можна звичайно креслити на комп’ютері або планшеті, але практика показує, що за давнім звичаєм, на міліметрівці» виходить простіше і наочніше. Втім, кожному своє.

    Отже, креслимо на міліметровому папері план приміщення, яке ми збираємося опалювати. Виділяємо неопалювані ділянки (місця під меблями, побутовою технікою, сантехнікою тощо), а на решту площа наносимо сітку з вічками розміром, рівним кроку укладання. Крок укладання – це відстань між сусідніми трубами в контурі. Водяний тепла підлога, на відміну від електричного, не вимагає складних розрахунків кроку укладання, адже нам не потрібно підлаштовуватися під безліч марок теплових кабелів.

    Схема планування і розрахунку теплої підлоги

    Зазвичай застосовується три стандартних кроку укладання – 15, 20 і 30 див. Менше 15 см нерентабельно, більше 30 см отримуємо «теплову зебру» з виразно помітними теплими і холодними смужками. У рамках одного проекту, як правило, використовують два суміжних кроку (15 і 20 см або 20 і 30 см). З меншим кроком роблять укладання труб у кімнатах, розташованих біля зовнішніх стін будівлі.

    Якщо кімната достатньо велика, то можна застосувати менший крок тільки в частині кімнати (близько 3-4 метрів від зовнішньої стіни) а в решті частини прокладе труби з великим кроком.

    Яку саме пару кроків укладання вибрати? Зрозуміло, що чим менше крок, тим краще нагрівання, але одночасно більше витрата матеріалів і витрати на експлуатацію. Тому якщо середні холоду помірні або якщо тепла підлога буде використаний в якості додаткового опалення, то робимо крок укладання 20 і 30 см. І навпаки – якщо зими очікуються суворі або тепла підлога буде єдиним опаленням, то крок укладання повинен бути дорівнює 15 і 20 див. На перших поверхах будівель також краще зробити 15 і 20.

    Укладання труб з кроком

    З кроком з’ясували, тепер потрібно відзначити ще один важливий момент, також пов’язаний з відмінністю від теплових теплих підлог. Якщо у випадку з тепловим підлогою джерелом тепла є сам кабель, то труба з водою – лише теплоносій, втрачає тепло з кожним метром. Крім того, тиск у трубі забезпечується насосом, якому також «небайдужа» довжина контуру. Таким чином, для водяної підлоги довжина труби – більш важлива величина, ніж крок укладання.

    Довжина труби одного контуру теплої підлоги максимальна – 100-110 м, оптимальна – не більше 60-80 м. Так як ми розглядаємо монтаж теплої підлоги своїми руками, тобто у себе вдома, не будемо заглиблюватися в складні розрахунки, просто приймемо, що площа, «площа що» одним контуром не повинна перевищувати 50 м2. У загальному випадку, насосу простіше «тягнути два коротких контуру, ніж один довгий, тому, для площі, скажімо, 60 м2 сміливо робимо два контури.

    Наступний момент: матеріал, з якого зроблена підлога (стяжка і покриття) з-за нагрівання будуть розширюватися. Добитися абсолютно рівномірного нагріву неможливе, нерівномірний нагрів призведе до того, що стяжка буде тріскатися, а покриття жолобиться. Щоб цього не сталося, потрібно, щоб довжина сторони суцільного ділянки підлоги не перевищувала 10м. Суцільні ділянки відокремлюємо один від одного пластичної демпферної стрічкою, поглинаючої термічні розширення.

    Важливо відзначити, що по цьому пункту важлива саме довжина, а не майдан. Тобто, якщо ми збираємося опалювати якесь витягнуте приміщення розмірами, скажімо 2 метри на 15 метрів, то, хоча площа такого приміщення 30 м2, все одно треба прокладе опалення двома контурами, так як довжина сторони ділянки перевищує 10 м.

    З цим також усвідомили, сітку відповідного кроку завдали. Вписуємо в сітку кроку контур опалення, обходячи неопалювані ділянки. При необхідності вписуємо два контури, бажано однакової довжини.

    Приклад схеми теплої підлоги з одним контуром

    Приклад схеми двоконтурного теплої підлоги з обходом неопалюваного ділянки

    Закінчивши з розрахунком і плануванням, можемо приступати безпосередньо до монтажу теплої підлоги своїми руками.

    Монтаж водяної теплої підлоги своїми руками

    Послідовність та хід робіт з монтажу будуть залежати від обраного способу укладання. Способи укладання водяного опалювального контуру можуть бути наступні:

    • укладання в стяжку;
    • настильность укладання.

    Укладання в стяжку – основний, капітальний варіант монтажу водяних теплих підлог своїми руками. Застосовується на етапі будівництва або капітального ремонту. Настильний способом контури опалення роблять, якщо не хочуть приміщення «разрушить до основанья, а затем…», наприклад, якщо теплі підлоги вирішено було зробити вже після закінчення основної частини робіт. У цьому випадку труби системи вкладаються не в стяжку, а на неї, вірніше на дерев’яні або полістирольні плити, укладені на стяжку. Даний спосіб не такий трудомісткий і руйнівним, як укладання в стяжку, але забезпечує менш глибокий прогрів і «краде» життєвий простір приміщення.

    Укладання контуру теплої підлоги в стяжку своїми руками включає в себе наступні етапи:

  • Підстава ретельно очищається і вирівнюється, при необхідності робиться попередня тонка стяжка.
  • На підготовлену основу укладають шар теплоізоляції – пінопласт, полістирол, пенофол і т. п. завтовшки не менше трьох сантиметрів. Адже ми хочемо обігріти себе і своїх близьких, а не сусідів знизу. По периметру кімнат, а також по периметру суцільних ділянок підлоги укладається демпферна стрічка.
  • Робимо арматуру у вигляді сітки із сталевого прута 4-5 мм з вічком 15х15 см. Арматура не повинна перетинати демпферну стрічку, що відокремлює суцільні ділянки підлоги.
  • На арматуру у відповідності зі схемою укладаються труби, закріплюються пластиковими хомутами. Зверху можна покласти ще один шар арматури.
  • Виробляємо випробування трубопроводу під тиском – так звану опресовування. Перед заливкою стяжки труби повинні перебувати під робочим тиском не менше доби.
  • Заливаємо стяжку бетоном марки не менше М300 так, щоб шар бетону над контуром був 3 см і більше.

    • При монтажі своїми руками настильного теплої підлоги:

    • поверх стяжки укладаються полістиролові листи з пазами для труб, вони ж відіграють роль теплоізоляції.
    • згідно з планом укладаються труби.
    • після обпресування труби накриваються підкладкою з полістиролу або спіненого поліетилену.
    • на підкладку укладаються листи фанери, які будуть служити підставою для фінішного покриття.

    Підключення теплої підлоги своїми руками

    Не менш важливим питанням при складанні водяної теплої підлоги своїми руками є підключення контуру системи опалення.

    Схема підключення теплої підлоги

    Схема змішувального вузла

    Пропускний клапан служить для входу гарячої води від котла або системи центрального опалення в контур теплої підлоги. Відкриваючи і перекриваючи цей клапан, можна регулювати температуру в кімнаті за своїм бажанням. Для автоматичного регулювання температури встановлюється термостатичний клапан.

    В залежності від конструкції схема підключення теплої підлоги може бути послідовної або паралельної.

    Послідовна схема підключення

    Паралельна схема з’єднання

    Яку схему вибрати? При інших рівних послідовна схема володіє більшою ефективністю, однак якщо джерелом тепла для теплої підлоги є котел, а центральна систем опалення, то послідовна схема буде служити джерелом більшого падіння тиску і температури в системі опалення.

    Установка водяної теплої підлоги – справа трудомістка і витратна. Але якщо вам потрібен тепла підлога в якості основної системи опалення – зупиніть свій вибір на цьому варіанті.

    dovidkam.com

    Монтаж водяної теплої підлоги відео


    Відео з ремонту квартири своїми руками. Водяна тепла підлога відео монтаж.

    Цей вид опалення – саме відповідне рішення для заміського будинку. В міських квартирах врізання в систему центрального опалення не дозволяється. Також варто враховувати, що теплі підлоги сильно знижують вологість повітря, тому він не рекомендований до використання в спальних приміщеннях. Нижче на відео прикладах подивіться корисні поради і приклад монтажу.

    Починати роботи варто з установки колекторного шафи, який необхідний для розподілу теплоносія (води, частіше всього) від нагрівального елемента до периферії. Заводимо в шафу дві труби від котла – подає й поворотну. Як видно з їх назви, перша забезпечує надходження води, а друга – повертає її в казан для подальшого підігріву. Безпосередньо циркуляція забезпечується насосом. Подає та поворотна труби мають на кінцях колектор – трубу з декількома виходами, з допомогою яких теплопостачання розводиться по окремих дільницях. Також варто встановити на колектор зливний кран (на випадок ремонту) і повітровідвідник (видаляє пухирці повітря із системи).

    Тепер потрібно підготувати підлогу в приміщенні. Видаляється весь будівельне сміття, при необхідності підлогу вирівнюється. Укладаємо гідроізоляційну полімерну плівку. Краї маємо внапуск, потім їх споюємо будівельним феном. Для запобігання втрати тепла зверху укладаємо теплоізоляційний шар з піноплекс або полістиролу. По периметру стін приклеюємо, як скотч, демпферну стрічку, потрібну щоб компенсувати розширення стяжки при нагріванні. Укладаємо зверху арматурну металеву сітку. До неї хомутами кріпимо металопластикову трубу. Використання поліпропіленових труб неприпустимо з-за великої кількості швів і низької теплопровідності. Основні способи укладання – спіраль і змійка. Відстань між трубами може коливатися від 10 до 40 див. Відстань до стін має бути не менше 8 див. Максимально допустима довжина труби при монтажі водяної теплої підлоги – 100 м, що дає приблизно 20 – 25 м кв. площі укладання. Під’єднуємо кінці труби до колектора, при цьому з обох сторін встановлюємо запірні вентилі. Це дозволить за бажанням відключати окремі приміщення від опалення. Виробляємо пробний пуск системи. Тиск при цьому повинно перевищувати робочий в півтора рази.

    Можна приступати до заливання водяної підлоги. Вона проводиться при включеній системі циркуляції. Висота стяжки становить від 3-х до 7 див. Фінішне покриття укладається після остаточного висихання стяжки. Оптимальною для використання вважається керамічна плитка. У неї дуже хороша теплопровідність. Якщо використовується ламінат – шар підкладки повинен бути максимально тонким. Ковролін же вимагає збільшення температури на 5 – 6 градусів.

    Монтаж водяної теплої підлоги відео

    ГаммаСибСтрой показує як вони роблять монтаж водяної теплої підлоги, інструкції, корисні поради, рекомендації по установці.

    Відео 2 – бетонна система монтажу водяної теплої підлоги

    Настильних система водяної підлоги

    Монтаж в принципі не складний і дозволяє заощадити кошти, адже ціни на даний вид робіт буває кусаються. Успіхів! Приходьте ще на сайт ремонт квартири своїми руками.

    Я давно працюю в сфері ремонтних послуг, тому я розумію всі важливі моменти в будівництві і ремонті будинків, квартир і все що з ним повязано. Раніше я працював за кордоном, і встиг зробити багато роботи, стаж більше 15 років в сфері будівництва та в напрямку Сад та Город.

    Якщо Вам не важно, то діліться в соц-мережах і оцінюйте статті!!!

    Залишилися питання, пишіть нам, використовуючи на сайті форму “Зворотній зв’язок”

    remontu.com.ua

    Тепла підлога водяна Монтаж Ціна Труба — Опалення

    Теплий підлога водяна — це комфорт і зручність.

    Це те, заради чого варто змінити укорінене представлення, що радіатор — це єдине джерело тепла і комфорту. Уявіть собі, що опалювальний сезон вже закінчився або ще не розпочався, нам доводиться одягатися тепліше, закутуватися в плед, не дозволяти дітям грати на підлозі. Ми пропонуємо вам вигідну і незалежну систему водяного підлогового опалення, теплі підлоги водяні, при якій ви вирішуєте, коли у вашому домі має стати тепло або прохолодно! Оскільки люди відчувають себе більш комфортно при прохолодному повітрі на рівні голови і теплом біля ніг, водяний тепла підлога являє собою систему ідеального рівномірного розподілу тепла.

    Застосування у приміщенні плоских гріючих поверхонь, віддають значну кількість тепла випромінюванням, де б вони не знаходилися, завжди буде створювати сприятливий мікроклімат, ніж при обігріві приміщень чисто конвективними приладами. Система підлогового опалення, тепла підлога водяний, дозволить вам регулювати температуру кожної кімнати необхідності, що дозволяє не допустити холодні і перегріті зони, як при опаленні радіаторами (конвекторами, повітряними системами). Напевно всім знайоме відчуття небажання вставати в зимовий ранок, знаючи, що квартира остигнула за ніч, так як вночі взимку температура на вулиці знижується іноді до 10 градусів. У нашій системі водяна тепла підлога ви можете встановлювати температурний режим дня і ночі, при цьому, температура завжди буде автоматично підтримуватися сучасними датчиків, які встановлюються на кожній окремій ділянці. Разом з тим завдяки невисокій температурі поверхні нагріву, складовою всього 22-26°C, вельми обмежена циркуляція повітря, що значним чином зменшує кількість пилу піднімається.

    Водяна тепла підлога — це економія енергії, що витрачається.

    Для підтримки комфортної температури у вашому будинку, офісі, квартирі, а також виробничих приміщеннях, тепла підлога водяний не має конкурентів. Основним елементом у системі підлогового опалення, тепла підлога водяний, є труби, які укладаються всередину конструкції підлоги. За рахунок підігрівається води, яка циркулює в системі водяний тепла підлога, тепло поширюється рівномірно знизу вгору, таким чином, немає перегрітих зон або слабо прогріваються ділянок, що не можна не відзначити при системі радіаторного опалення. Завдяки рівномірній віддачі тепла від всієї поверхні підлоги ми досягаємо необхідну температуру 25°C на рівні ніг і 20°C на рівні голови, тим самим ми уникаємо конвекційного ефекту, як при радіаторному опаленні, коли температурні показники виглядають навпаки. Тепла підлога водяна не має конкурентів по економії енергії у вашому домі.

    Завдяки цьому, ми можемо, знизити температуру в приміщенні мінімум на 2°С, а це, в свою чергу, дає значну економію енергії (15%-45%).

    Водяна тепла підлога — це гарантія надійності і безпеки.

    В нашій системі опалення водяні теплі підлоги, вода не перевищує 55°C, а труби витримують температурний режим до 90°C, більше того, так як система не залежна від центрального водопостачання і циркуляція води здійснюється циркуляційним насосом . тиск в системі не перевищує 3 бар. максимально допустиме тиск в наших трубах до 6-7 бар.

    Таким чином, у нашій системі є практично подвійний запас надійності. Система підлогового опалення теплі підлоги водяні виробляється у відповідності зі стандартами ISO 9001, ISO 14001, має європейські сертифікати якості RAL і DIN. Довговічність елементів, тестованих під час лабораторних випробувань, які є підставою для отримання сертифікатів, перевищує 50 років. Умовою отримання цього комфорту є безпомилковий проект і належний монтаж системи водяний тепла підлога.

    Теплі водяні підлоги у Вашому домі — це свобода архітектури та дизайну

    Система підлогового опалення водяна тепла підлога повністю прихована під підлоговим покриттям, а відсутність яких-небудь видимих нагрівальних елементів дає необмежені можливості оформлення інтер’єрів можливість краще розставити меблі, щоб залишилося вільний простір.

    Також уявіть вікно без обтяжливою погляд важкої конструкції радіатора, тим більше, якщо це панорамне вікно! Крім того, в квартирі можна сміливо планувати пристрій кам’яних або керамічних підлог, які при звичайному опаленні здаються холодними і неприємними. Підлогове опалення, тепла підлога водяний забезпечить відчуття приємного тепла під ногами.

    Переваги підлогового опалення, системи тепла підлога водяна неоціненні при оформленні старовинних інтер’єрів, а також при проектуванні обстановки гімнастичних залів, де звичайні радіатори необхідно постачати спеціальними огорожами, щоб приховати їх або забезпечити безпеку для власників.

    ТЕПЛИЙ ВОДЯНА ПІДЛОГА: ОПИС МОНТАЖУ

    Бетонна система водяної теплої підлоги — це найпоширеніша на сьогоднішній день система водяної теплої підлоги, труби контурів теплої підлоги водяного заливаються бетоном і додаткових розподільників тепла не потрібно.

    Технологія виробництва монтажу водяних теплих підлог для бетонних систем включає наступні етапи:

    1. Поділ приміщення на дільниці, на підставі проекту системи тепла підлога водяна.

    2. Покриття підстави (грунт) теплоізоляційним шаром (піноплекс). для відсікання тепловтрат вниз системи водяна тепла підлога

    3. Укладання арматурної сітки і виробництво монтажу труб (контурів), є розподільником тепла системи теплі підлоги водяні

    4. Опресовування системи опалення і заливка бетонної стяжки, робиться для безпеки системи тепла підлога водяна

    Чистове покриття, має відповідати для використання з системами теплі підлоги водяні

    На першому етапі монтажу системи тепла підлога водяна, проводиться поділ приміщень на ділянки(поля).

    Кількість ділянок залежить від площі приміщення і його геометрії.

    Максимальна площа ділянки складає 40 м2 при відношенні сторін не менше 1. 2.

    Обов’язковість створення таких ділянок викликана температурними розширеннями стяжки, що безумовно потрібно компенсувати, а зустрічному випадку відбудеться її розтріскування.

    На другому етапі монтажу системи тепла підлога водяна, на завчасне очищену основу укладається теплоізоляційний шар. Його основне призначення — перешкода теплових втрат вниз. Тепло має йти вгору, в приміщення, що обігрівається. Може виконуватися з будь-яких матеріалів, дозволених в будівництві як теплоізоляційного шару для застосування в конструкції підлоги.

    Найбільш поширеним теплоізоляційним матеріалом у сучасному будівництві є полістирол (пінопласт) і пеноплекс. Укладання теплоізоляційного шару проводитися щільністю не менше 35 кг/м³, а товщина шару повинна бути 30 — 150мм залежно від тепловтрат підлоги і теплового режиму приміщення. По периметру приміщення укладається демпферна стрічка (крайова стрічка). служить для компенсації теплового розширення бетонної стяжки. За тим розстеляється поліетиленова плівка або мультифольга по всій площі всіх ділянок системи водяний тепла підлога.

    На третьому етапі монтажу системи тепла підлога водяна, укладають арматурну сітку (як правило, 150х150мм, пруток 4-5мм) під контр труби. При подвійному армуванні може додатково укладатись шар арм. сітки по верх труб теплої підлоги. За тим проводитися монтаж труб залежно від проектного рішення вибирається крок укладання (75-300мм) і схема укладання труб контурів.

    Труба для теплої підлоги кріпитися за допомогою пластикових хомутів, місцях компенсаційних швів на теплову трубу одягається захисна гофрована — труба (гофра) для теплоізоляції і зовнішніх механічних пошкоджень. Існує кілька схем укладання труби з утворенням робочої (гріючої) петлі в системі водяні теплі підлоги. Це змійка, подвійна змійка (або «меандр»), спіраль і спіраль зі зміщеним центром. При виробництві монтажу петлі у формі змійка подачу гарячої води йде з боку зовнішньої стіни, поряд з якою тепловтрати вище, ніж у центрі приміщення.

    У такого контуру нерівномірний розподіл тепла. Для того щоб це виправити, необхідно монтувати петлі у вигляді подвійної змійки або спіралі. Області поблизу зовнішніх стін будівлі називають граничними зонами. Тут рекомендується зменшувати крок укладання труби, для того щоб компенсувати втрати тепла.

    Крок укладання є розрахунковою величиною, але в будь-якому випадку не повинен перевищувати 300мм — в іншому випадку виникне нерівномірне нагрівання поверхні підлоги з появою теплих і холодних смуг. Щоб «температурна зебра» не сприймалася ногою людини, максимальний перепад температури по довжині стопи не повинен перевищувати 4°С. Це всі показники розраховуються в проекті напольно-водяного опалення, тобто системи теплі підлоги водяні.

    Витрата труби на 1 м2 поверхні підлоги при кроці 20 см становить приблизно 5 пог. м. У зв’язку з тим, що через гідравлічних втрат в системі теплі підлоги водяні, контур петлі довжиною більше 100 м укладати не рекомендується, нескладно підрахувати, що при кроці укладання 20 см можна буде укласти трубу на площі 20 м2.

    Ділянки більшої площі необхідно обігрівати кількома петлями, кожна з яких, у свою чергу, підключається до розподільного колектора. При системі водяний тепла підлога, на відміну від електричних, необов’язково враховувати розташування меблів. Справа в тому, що електричний кабель під меблями може перегрітися і вийти з ладу, труби з теплоносієм цього небезпечного недоліку позбавлені.

    На четвертому етапі монтажу теплої водяної підлоги, після монтажу труб(контурів) виробляють опресовування системи опалення водяна тепла підлога — це гідравлічне випробування систем трубопроводів, котлів та посудин на герметичність.

    Опресовування систем опалення — це обов’язковий захід, яке проводиться після здійснення монтажних робіт, вона дозволяє переконатися у відсутності пошкоджень труби, які можуть бути отримані при паралельних роботах по ремонту приміщення, елементарно можуть її пробити або впустити на неї що-небудь важке.

    Опресовування проводиться безпосередньо перед заливкою бетонної стяжки. Заливка бетонної стяжки проводиться при кімнатній температурі, при цьому система знаходиться, як правило під тиском 3-4 бар протягом 24 годин. Рекомендується залишати систему опалення під тиском до завершення всіх монтажних робіт теплої підлоги.

    Бетонна стяжка в системі теплої водяної підлоги є теплорозподільним матеріалом. Для виробництва бетонної стяжки зазвичай застосовують цементно-піщаний розчин або піскобетон, рекомендована марка бетону не нижче М-300(В-22,5).

    Товщина стяжки водяної теплої підлоги повинна бути не менше 30мм над трубою. При товщині стяжки більше 150мм потрібно окремі розрахунки теплового режиму опалювальної панелі з введенням спеціальних поправочних коефіцієнтів.

    Для довідки: вага 1 кв. м. стяжки при товщині 50 мм становить 250-300 кг

    Включати систему тепла підлога водяна можна тільки після повного «дозрівання» розчину (для сумішей на основі цементу цей процес займає не менше 28 днів). І лише після того як розчин повністю набере міцність, слід поступово підвищувати температуру води в системі — з поступовим виходом на робочий режим протягом трьох діб.

    На заключному етапі чистове покриття, укладається поверх бетонної стяжки. Особливої уваги заслуговує матеріал який повинен володіти коефіцієнтом опору теплопередачі не більше 0,15 м2• К/Вт. З керамічною плитою та іншими подібними матеріалами жодних проблем не виникне, а матеріали як паркет, килимові та еластичні покриття повинні мати спеціальні позначення, призначені для систем підлогового опалення, тобто теплий підлога водяна.

    ОСНОВНІ МАТЕРІАЛИ ДЛЯ ТЕПЛОЇ ВОДЯНОЇ ПІДЛОГИ

    Короткий опис статті: теплий підлога ціна роботи Теплий підлога водяна Матеріал Монтаж Пристрій Схема Ціна Труба для теплої підлоги Водяний тепла підлога, тепла підлога водяний, труба для теплої підлоги, демпферна стрічка, мультифольга, гофра, демпферна стрічка, матеріал теплої підлоги,

    Джерело: Теплий підлога водяна Монтаж Ціна Труба

    Post Views: 170

    opalennia.com

    РубрикаРазное

    Добавить комментарий
