Монтаж откатных ворот своими руками: инструкция с видео

Откатные ворота на сегодняшний день являются довольно популярными, хотя еще относительно недавно немногие могли себе позволить их установку на участке из-за дороговизны механизмов и фурнитуры. Сейчас стоимость конструкции гораздо ниже, при этом человек, который обладает навыками сварки, вполне сможет произвести монтаж откатных ворот своими руками.

Произведите монтаж ворот своими руками

Основные комплектующие

При соблюдении инструкции установка откатных ворот своими руками не представляет сложности. Для работы будут необходимы расходные материалы, а также основные элементы фурнитуры, отвечающие за передвижение створок откатных ворот. При этом фурнитура состоит из:

уловителей;
роликовой тележки;
зубчатой рейки;
направляющей;
пластины для крепления каретки;
роликового фиксатора;
концевого ролика.

Во время выбора фурнитуры предпочтение необходимо отдавать проверенным изготовителям, учитывая стоимость всех комплектующих и их качество. Можно обратиться за помощью к профессионалам.

Гораздо проще приобрести уже готовый комплект, куда входят все элементы. Такую конструкцию нужно лишь собрать и произвести монтаж.

В данном видео рассмотрим установку ворот:

Этапы проведения работ

Перед креплением откатных ворот надо определить фронт предстоящих работ. Основные этапы при установке конструкции состоят в следующем:

Рытье котлована и сооружение фундамента.
Проводка кабелей, если требуется, чтобы ворота самостоятельно открывались с помощью электропривода.
Крепление роликов.
Крепление ворот на прокатные направляющие без регулировки.
Фиксация улавливателя створ.
Завершающая регулировка всех элементов.
Подключение электрического привода (если требуется).

Чтобы ворота прослужили без перебоев продолжительное время, необходимо точно соблюдать инструкцию, внимательно проводя все этапы работ.

Сооружение фундамента

Перед монтажом сдвижных ворот надо провести подготовительные работы для сооружения фундамента. Вначале необходимо рассчитать размер траншеи. Для чего нужно придерживаться определенных рекомендаций:

От окончания проема ворот необходимо отступить расстояние, равное половине ширины общего проезда. Например, ширина составляет 6 метров, в этом случае длина фундамента от границы — 3 метра.
Ширина траншеи будет зависеть от размера непосредственно ворот. Например, ширина ворот составляет 12 см, в этом случае траншею необходимо вырыть шириной на 6-8 см больше в обе стороны, то есть приблизительно 12-16 см.
Глубину траншеи все специалисты рекомендуют делать по-разному. Одни утверждают, что необходимо углублять фундамент ниже уровня промерзания земли, вторые уверены, что это совершенно не повлияет на основание. Первые считают, что фундамент обязан быть глубиной 1,4-1,7 м, вторые утверждают, что 0,7-0,8 м вполне хватает. Какую глубину делать, решать владельцу участка.

Крепление закладной

Чтобы изготовить закладную, понадобятся аппарат для сварки, арматура сечением 12 мм и швеллер шириной 15-25 см.

Закладной элемент в дальнейшем укладывается в траншею и бетонируется. Вначале швеллер обрезается на длину траншеи. Затем к нему необходимо приварить арматуру, чтобы получился каркас. Длина арматурной проволоки обязана быть выше глубины траншеи приблизительно на 7-12 см, чтобы в дальнейшем ее было возможно утопить в землю. Как именно приварить арматуру, неважно, особых ограничений в этом случае нет, прутья можно закрепить с дистанцией 25 см. Главное, чтобы каркас получился прочным. Вместо арматуры можно использовать другие металлические изделия, например, уголки.

Когда каркас подготовлен, его можно укладывать в траншею. Но вначале на дно необходимо насыпать слой щебня и песка, тщательно утрамбовав его. Должна получиться подушка толщиной 7-10 см. Нужно уложить каркас из арматуры так, чтобы швеллер находился заподлицо с поверхностью грунта. С помощью уровня его выравнивают. Когда с какой-то стороны появился значительный перекос, в это место добавляется щебень. Если закладную неровно выставить, то это отразится на правильном перемещении створок.

Электрическая проводка

Если конструкция оборудуется автоматической системой открывания ворот либо требуется установить видеокамеру, то необходимо предварительно позаботиться об электропроводке. Проводить кабель нужно перед заливкой бетоном основания. Провод размещается в гофрированную трубу и укладывается в фундамент.

Предварительно нужно определиться с местом, в котором будет находиться электропривод, и провести кабель на этот участок. Свободные концы кабеля нужно вывести выше уровня земли на расстояние 1,5-2 м.

Заливка основания

После того как была сделана электропроводка и уложена закладная, можно произвести заливку фундамента. Для этого будет необходим щебень, песок и бетон М400. Для приготовления раствора необходимо соблюдать следующие соотношения: на килограмм цемента потребуется 2,6 кг песка и 6-7 кг щебня. Вода обязана составлять половину общей массы раствора.

Необходимо подготовить требуемое количество бетонной смеси и залить фундамент. Важно не залить полностью поверхность швеллера — фундамент обязан находиться на его уровне. После этого основание нужно оставить до высыхания. Для этого потребуется приблизительно 6-7 дней. За это время фундамент окрепнет, и можно будет проводить следующие работы.

Сборка рамы

Чтобы изготовить раму, необходимо иметь определенный опыт работы со сваркой. Если нет навыков проведения сварочных работ, то можно попросить знакомых либо обратиться за помощью к специалистам, которые смогут сварить требуемую конструкцию.

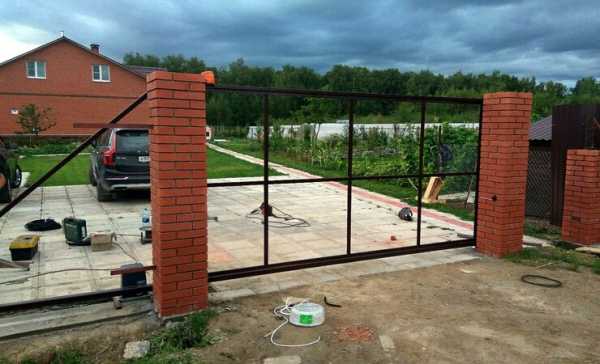

Установка ворот – долгий процесс, однако его можно выполнить самому

Чтобы изготовить раму, будут необходимы профильные трубы. Их размер должен соответствовать будущему размеру ворот. Существует большое количество вариаций конструкций. Главное, правильно подобрать подходящую для конкретного случая. Затем необходимо нарезать трубы требуемой длины и выполнить сварочные работы. Специалисты рекомендуют собирать раму так, чтобы горизонтальные балки находились сверху вертикальных. За счет этого можно избежать появления коррозии, нужно лишь установить заглушки на трубы. Когда рама собрана, участки соединения надо зачистить, а всю конструкцию окрасить.

Когда ворота длиной более двух метров, чтобы усилить раму и не допустить провисания створок, нужно закрепить поперечины с дистанцией 0,5 метра. Также следует приварить к нижней опоре П-образную направляющую балку, за счет которой будет производиться перемещение створок. Затем каркас обшивают профнастилом.

Установка кареток

Роликовые каретки — самый главный механизм в воротах. Этот элемент обязан выдерживать массу конструкции, потому крепить каретки к швеллеру необходимо очень прочно. Пластины для крепления роликов привариваются к швеллеру. Все необходимо сделать идеально ровно, чтобы створки могли свободно перемещаться.

Чтобы установить ровно ворота, можно использовать натянутый шнур или лазерный уровень. Крепить пластины необходимо по центру швеллера. Для этого надо отступить 25 см от края в сторону проема и приварить первую пластину. Другая фиксируется на 20 см дальше от противоположного конца.

Затем нужно закрепить на пластине роликовые тележки. Как правило, они фиксируются болтами, которые нужно хорошо затянуть и произвести монтаж ворот. Следует убедиться в плавности хода, выполнить контрольные замеры и произвести регулировку роликовых кареток, чтобы установить створки максимально ровно. Для этого можно использовать шнур, который натягивается вдоль линии перемещения ворот. Он будет являться ориентиром, помогающим правильно выставить створки.

Монтаж направляющей

Чтобы створки во время передвижения не съехали, сверху крепят направляющую. Она останавливает ворота и не позволяет им раскачиваться при порывах ветра. Для этого на опорном столбе надо обозначить отметки для крепежа. Нужно все тщательно измерять, чтобы рама без проблем смогла зайти в фиксатор.

На столб необходимо прикрепить кронштейн для фиксации направляющей. Если необходимо закреплять его в бетоне, то нужно использовать анкера диаметром не менее 8 мм. Если же он фиксируется к металлической поверхности, то можно воспользоваться саморезами по металлу. При использовании сварки ролики нужно снять.

Когда крепеж фиксатора завершен, его необходимо проверить. Створки обязаны плавно перемещаться, сохраняя вертикальность, а роликовые каретки должны их плотно захватывать.

Заглушки и концевой ролик

На окончание П-образной направляющей с двух сторон следует закрепить концевой ролик, который устанавливается внутри профиля. Его проще всего закрепить болтами. Этот ролик требуется, чтобы во время закрытия створок направляющая смогла накатываться на находящийся внизу улавливатель. Он устанавливается на опоре столба с противоположной стороны. Так можно снизить нагрузку на пластины, удерживающие ролики. Заглушки необходимы для защиты от попадания дождя и пыли. Если их не устанавливать, то роликовые каретки могут быстро сломаться, а створки не будут плавно перемещаться.

Расположение уловителей

Чтобы зафиксировать верхний и нижний уловитель, нужно плотно закрыть ворота. На столбе следует пометить место, на котором заканчивается рама ворот. Здесь снизу и сверху нужно прикрепить закладные, куда и будут закрепляться уловители. С учетом типа закладных фиксировать их можно с помощью сварки или саморезов.

Уловители смягчают контакт створок с опорными роликами и минимизируют их расшатывание во время порывов ветра. Нижний уловитель также требуется, чтобы снизить провисание створок, которое может произойти после продолжительной эксплуатации. По завершении работ необходимо проверить правильность установки всей конструкции.

Автоматическая система ворот

Чтобы ворота могли автоматически открываться, необходимо купить специальное оборудование и произвести его установку. Для начала к швеллеру нужно прикрепить установочную пластину, к которой будет подсоединяться электропривод. Как правило, эта пластина находится в комплекте. Для крепления можно использовать профильные трубы, которые нужно приварить к швеллеру, затем на них следует зафиксировать пластину.

После этого на основание необходимо установить электродвигатель и зафиксировать его с помощь болтов, которые также находятся в комплекте. На электродвигателе расположены винты для регулировки, за счет которых его можно перемещать в различные положения.

Теперь осталось лишь прикрепить рейки с зазубринами к П-образной планке. Здесь понадобится высокая точность, поскольку рейки нужно приварить так, чтобы они являлись единым целым. В этом случае во время передвижения будут отсутствовать какие-либо посторонние стуки. Затем необходимо отрегулировать привод, чтобы он с легкостью приводил ворота в работу. Осталось лишь настроить механизм с учетом инструкции компании-изготовителя.

После всех проведенных мероприятий откатные ворота готовы к эксплуатации. Как видно, справиться с установкой можно самостоятельно. Но назвать легким процесс монтажа нельзя. Требуются не только определенные навыки, но и физические усилия. Поэтому большинство частных домовладельцев предпочитает доверять монтаж сдвижных ворот специалистам.

‘; blockSettingArray[2][«setting_type»] = 1; blockSettingArray[2][«element»] = «h3»; blockSettingArray[2][«elementPosition»] = 1; blockSettingArray[2][«elementPlace»] = 3; blockSettingArray[3] = []; blockSettingArray[3][«minSymbols»] = 0; blockSettingArray[3][«minHeaders»] = 0; blockSettingArray[3][«text»] = ‘

‘; blockSettingArray[3][«setting_type»] = 5; blockSettingArray[4] = []; blockSettingArray[4][«minSymbols»] = 0; blockSettingArray[4][«minHeaders»] = 0; blockSettingArray[4][«text»] = ‘

‘; blockSettingArray[4][«setting_type»] = 1; blockSettingArray[4][«element»] = «h3»; blockSettingArray[4][«elementPosition»] = 1; blockSettingArray[4][«elementPlace»] = 4; blockSettingArray[5] = []; blockSettingArray[5][«minSymbols»] = 0; blockSettingArray[5][«minHeaders»] = 0; blockSettingArray[5][«text»] = ‘

‘; blockSettingArray[5][«setting_type»] = 6; blockSettingArray[5][«elementPlace»] = 90; var jsInputerLaunch = 15;

zaborprofi.com

схема монтажа, видео по установке

Компания «Русская Ограда». Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно.

Широкое распространение откатывающихся ворот в ограждениях частных владений с разным достатком хозяев привело к тому, что владельцы, имеющие умные головы и золотые руки, стали смело приступать к возведению таких ворот собственными руками. Им на помощь приходят сайты, публикующие множество материалов по тематике откатные ворота, схема монтажа, видео, наглядно показывающее работы по сооружению ворот.
Мы постарались собрать все необходимое в одну работу, в которой вы получите общие рекомендации по монтажу так понравившимся вам воротам.
Принцип работы консольных задвигающихся ворот
Общее устройство задвигающихся ворот консольного типа можно увидеть на приведённой ниже схеме. На ней изображено механическое устройство, а принцип работы консольных ворот отлично объясняют в видео уроке, размещенном в конце статьи.

Устройство консольных откатных ворот
На рисунке изображены:
Рама, закрывающая проезд во владения;

Роликовые каретки;
Ролик в конце балки;
Улавливатель нижний;
Улавливатель верхний;
Ограничитель верхний;
Регулировочная подставка;
Заглушка;
Швеллер;
Закладная арматура.
Планировка расположения ворот на местности
Прежде, чем начать устанавливать откатные ворота, схема монтажа должна быть вами продумана и нарисована с отображением размеров, которые соответствуют вашему размещению на местности.
Следует сказать, что рекомендации в статье являются советами, указывающими на последовательность выполнения работ и на ключевые моменты, которые обязательно нужно учесть при выполнении работ.

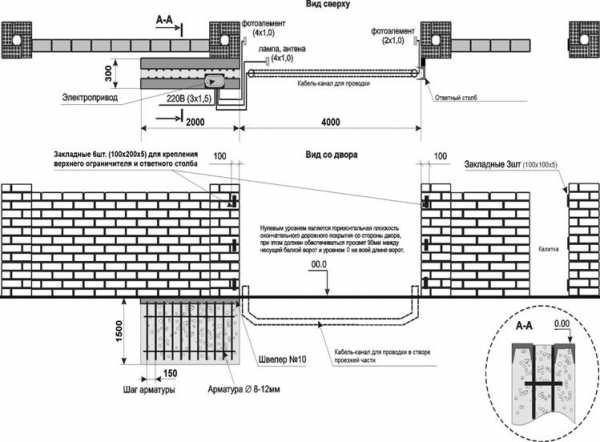

Типовой план постройки откатывающихся ворот
При планировании следует обдумать устройство привода для автоматического перемещения ваших ворот, будет ли автоматизированным управление приводом (управление не только с брелока, но и с пульта управления, расположенного возле ворот на опоре), считаете ли вы нужным установить сигнализацию, фотоэлементы.
Если вы будете устанавливать что-либо из выше перечисленного, то в ваш план приобретений следует включить проводку электропитания и коммуникаций автоматики, а также специфическую фурнитуру для монтажа.
Земляные работы
В начале статьи на втором рисунке показаны все предполагаемые работы, производимые на грунте. Вам придётся заливать фундамент под швеллер, который является опорой роликовых кареток, и заниматься закладкой кабелей автоматики привода. Рекомендованные размеры котлована приведены на том же рисунке. Котлован должен находиться на плоскости перемещения створа ворот и примыкать к забору.

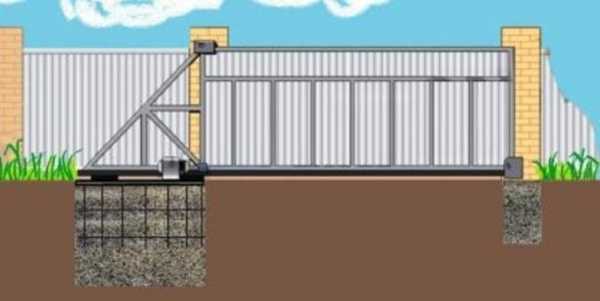

Схематическое изображение фундамента и воротного полотна
Бетон можно готовить самим (это дешевле, но тяжелее физически) или пригласить автобетономешалку. Закладная арматур должна иметь вид, изображенный на втором рисунке. Поверхность конструкции нужно установить в яме горизонтально на уровень земли. При таком фундаменте расстояние от земли до нижнего края створа будет около 10-12 см.

Конструкция воротного полотна
Направляющая балка
Балка изготавливается из качественной стали, с толщиной стенок 3,6мм. Балка совершенно ровная, в указанных пределах нагрузок не поддаётся деформации, её профиль не меняется за весь долгий срок эксплуатации.
Воротное полотно представляет собой стальной каркас из профиля, обшитого профнастилом, сеткой, филенкой, сэндвич-панелями, или полимерными материалами. Откатываемое полотно ворот имеет нижнюю часть в 1,5 раза длиннее въездного проема.
Скрепление направляющей с рамой ворот рекомендуется производить постепенно, прерывистым сварочным швом, желательно в шахматном порядке. Готовая рама створа обшивается только после установки её на ролики.
Монтаж кареток на фундамент
Установку готовой рамы начинают с установки роликовых опор на забетонированный швеллер.

Важно! Определяя расстояния между опорами, учитывайте то, что чем больше каретки удалены друг от друга, тем меньше будет оказываться на них нагрузка. Это означает, что ворота будут плавно перемещаться, и работа их будет надежнее.
Каретки крепятся к забетонированному швеллеру, который скреплён арматурой с фундаментом. Каретки размещают строго на одной линии. Разметку крепления кареток проводят, используя для контроля уровень.
Крепление кареток на швеллере

Каретка и ролики
Каретка с закреплёнными на ней металлическими роликами работает безотказно круглый год. Работа роликов предполагает 50 000 прокатов. Подшипники не поддаются воздействию грязи и пыли, к тому же, направляющая балка предохраняет их от воды в виде снега и дождя, ведь ролики находятся внутри неё.
Под каретки на болты устанавливают регулируемые прокладки, накручивают гайки, это позволяет изменять высоту кареток, и сохранять горизонтальность движения ворот, а также устранять возможные возникающие перекосы.
Важно, чтобы роликовые каретки размещались на одной прямой с упорным столбом, и обязательно горизонтально.
Установка воротного полотна на каретки
Балка
Специфический профиль направляющей балки обеспечивает центровое положение створа на роликах, благодаря этому он скользит равномерно и плавно. Перед установкой створа на ролики направляющую балку внутри по всей длине слегка смазывают маслом для предотвращения появления коррозии внутри балки. После этого створ ворот накатывают на роликовые каретки, проводят последнюю корректировку, и закручивают гайки до упора.
Крепление верхнего ограничителя

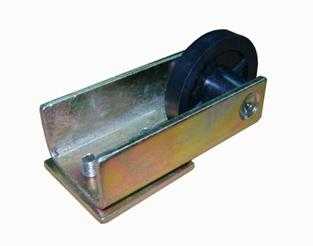

Ограничитель верхний
Верхний ограничитель устанавливается для устранения боковых колебаний, при эксплуатации он совершенно не создаёт шума. Верхний ограничитель прикрепляют к закладной опорного столба, находящегося рядом с фундаментом, и регулируют прилегание роликов к створу, откатывая и закатывая его.
Важно! Створ должен иметь строго вертикальное положение, отклонения от вертикали приведут к затрудненному движению воротного полотна и преждевременному износу направляющей и роликов.
Добившись нужного прилегания между воротами и роликами, гайки роликов ограничителя закручиваются до конца. Установленная и закрепленная в верхнем ограничителе рама ворот обшивается выбранным вами материалом.
Крепление концевого ролика

Конечный ролик
Этот ролик в закрытом положении ворот служит опорой для створа, и не дает ему провисать, к тому же облегчает нагрузку на переднюю роликовую каретку. Установленный в торец передней части направляющей балки, концевой ролик закрепляется имеющимися на нём болтами крепления, или приваривается.

Концевой ролик и направляющая балка
Крепление на принимающей опоре улавливателей

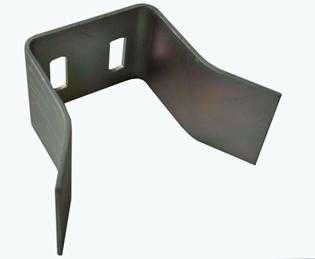

Улавливатель нижний
Нижний улавливатель удерживает концевой ролик полотна, а в закрытом положении становится для него базовой опорой. Нижний улавливатель размещают так, чтобы концевой ролик свободно наезжал на него.

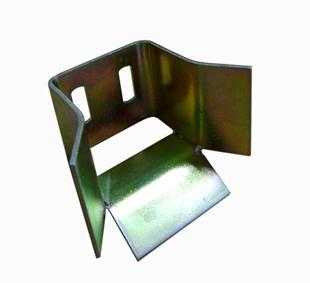

Уловитель верхний
Верхний уловитель устанавливается для поддержания створа в вертикальном положении, и устранения качания полотна ворот под порывами сильного ветра. Верхний улавливатель должен обеспечить приём створа ворот при полном закрывании и оберегать целостность опоры.
Все металлические детали фурнитуры имеют гальваническое и антикоррозийное покрытие.
Установка заглушек

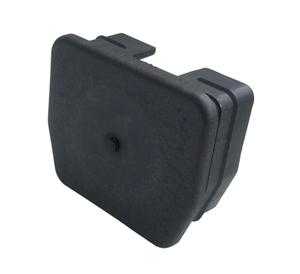

Заглушка
Установка заглушки предохранит от попадания в направляющую балку на ролики снега, грязи, мусора и воды, и этим обеспечит нормальное движение откатных ворот. Заглушки резиновые, и в балку входят плотно, дополнительного закрепления не требуется.

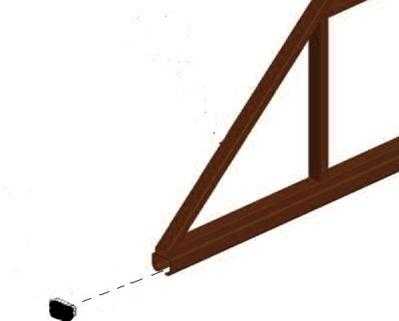

Место установки заглушки
Мастер класс по установке и настройке откатных ворот
rusograda.ru
Видео обучение по установке сдвижных ворот Doorhan
Данное видео в подробностях откроет все тонкости и поможет наглядно изучить все этапы монтажных работ.
Часть 1
В данном видео курсе Вы подробно увидите, как собирается полотно ворот и какие инструменты для этого необходимы. У Вас есть возможность посмотреть, как строится фундамент под консольное оборудование и как сделать его самостоятельно.
Заказать монтаж откатных ворот в Ростове-на-Дону письменно ТУТ>>> или по телефону — 8(906)184-54-21
Изучив данные видеоматериалы, а, также имея хотя бы небольшой опыт производства монтажных работ и набор необходимых инструментов, вы сможете выполнить строительство фундамента и монтаж откатных ворот своими руками. Лучше один раз увидеть, чем сто раз услышать. Не забывайте о том, что вы сможете повторить просмотр данного видео в любое время, потому что данный ресурс доступен круглосуточно.
Часть 2
Если Вы пройдете по ссылке, то попадете на страницу — технология изготовления фундамента для откатных ворот, где найдете описание применяемых материалов для этого и этапы его изготовления.
Часть 3
Содержание видеокурса
На данных видео уроках Вы увидите довольно доступно и понятно все этапы по установке сдвижных ворот DoorHan.
Узнаете, как правильно подготовить проем и закладные детали и сможете пройти практически весь путь с опытными монтажниками, снявшимися на видео для Вас и многому у них научиться.
Эти видео курсы помогут не только монтажникам, но и менеджерам многое понять и при общении с заказчиками они смогут грамотно объяснить тонкости и особенности монтажа и конструкции сдвижных или откатных ворот.
Преимущества видео курса
Данный видео курс обладает следующими преимуществами:
Возможность самостоятельного обучения монтажным работам;

Наглядность, простота и доступность материалов;

Подробные комментарии к каждому действию монтажников;

Поэтапное видео обучение монтажу откатных ворот.

На обучающем видео снялись монтажники с большим опытом и немалым портфолио, все действия их отточены до мелочей и не ведут по неправильному пути. Данный видео курс, желание и приложение усилий обязательно приведут Вас к положительному результату.
< Предыдущая Следующая >
dizayndoma.ru
как самому установить откатные ворота — Видео
Видео:
Установка откатных ворот, изготовление каркаса Сайт: http://www.br21.ru/ustanovka_otkatnih_vorot/
Установка подготовленной рамы откатных ворот размером 4500х2000 на балку (направляющую шину) производства.
Информационное видео о процессе монтажа сдвижных / откатных ворот на примере ворот Дорхан.
ВЫЛОЖИЛ ЕЩЕ ДВЕ ЧАСТИ ПРО ЭТИ ВОРОТА. КАК ПРИВАРИТЬ ЗУБЧАТУЮ РЕЙКУ ДЛЯ ПРИВОДА. — Ремонт ворот по честном
Откатные ворота своими руками – вот тут можно получить чертеж и смету бесплатно https://www.vorotnet.com.ua/otkatnye_vorot
Снял третью часть по откатным воротам, но советую смотреть эту часть после просмотра первых двух, чтобы.
Начинаем делать откатные ворота, постараюсь показать и рассказать всё подробно. Может кому и пригодить
В принципе ворота открывались без проблем! Единственное приходилось чистить снег зимой с верхней части
Варим зубчатую рейку на откатные ворота своими руками без всяких усложнений написанных в инструкции. Р

Оцените видео «НАНО АКВАРИУМ своими руками» — https://youtu.be/EgvocALYXc0УСТАНОВКА ПЕЧИ. УСТАНОВКА ПЕЧИ В БАНЕ своим…

Ворота откатные…

Ворота откатные…

Я решил записать серию видео о том, как можно сделать своими силами автоматические откатные ворота.\rВ 1-…

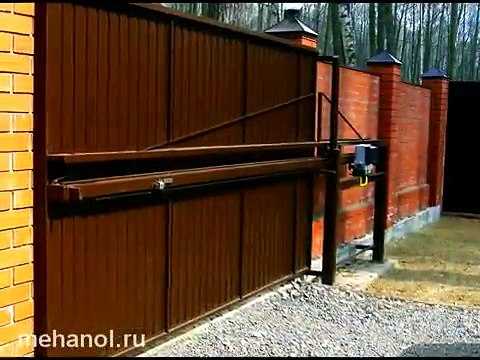

Откатные ворота, обзор конструкций Механол…

идеи для благоустройства дома…
hytube.ru
Откатные ворота своими руками — видео. Монтаж откатных ворот видео
Откатные ворота своими руками видео.

Видеогаллерея откатных ворот сделанных своими руками. Выражаем благодарность авторам этих видеоматериалов.

Общий принцип движения откатных ворот — ворота сдвигаются в сторону:

Классические распашные ворота также можно переделать в откатные, при наличии достаточного места для отката. Данный вариант, плюс их автоматизация по деньгам будет стоить также или дешевле установки автоматики для распашных ворот, а удобства в пользовании будет больше. Подробнее здесь.

Откатные ворота своими руками с китайской автоматикой для откатных ворот Professional PS-IZ (GANT BS-IZ). Ролики и зубчатая рейка металлические.

Теже ворота, только вид со двора.

Откатные ворота сделанные своими руками и оснащенные приводом PS-IZ с полимерной зубчатой рейкой. Для просмотра перейдите по ссылке. Смотреть видео.

А на этом видео самодельные откатные ворота консольного типа из омега-профиля и оснащенные французкой автоматикой MOTOSTAR LINESTAR. Используется фурнитура пр-ва S. PREMIER и полимерная зубчатая рейка.

Теже ворота, только вид со двора.

А это самодельные откатные ворота своими руками в г. Каменец-Подольский.
Оснащены китайской автоматикой Professional PS-IZ

Уверены, этот материал поможет Вам самостоятельно изготовить откатные ворота легко, быстро и дешево! Собери сам откатные ворота — сэкономь свои деньги!
