Содержание

Светодиодная лента SMD 5050 - 5 видов, характеристики, сравнение, rgb и монохромная

Светодиодная лента SMD 5050 самая популярная модель среди всей линейки лент. Объясняется это ее универсальностью.

Что такое SMD и цифры 5050? SMD расшифровывается с английского как Surface Mounted Device, т.е. устройство поверхностного монтажа. Ввиду того, что светодиод запаивается сверху подложки.

Ну а числа обозначают длину и ширину самого светодиода. 5мм — ширина и 5мм — длина.

Светодиод SMD-5050 трехкристальный. То есть в нем находится сразу три источника света, три кристалла.

Из-за большего размера и количества кристаллов, 5050 теоретически должен быть в 3 раза ярче, чем SMD 3528. На практике это не всегда так.

Такая трехкристальная технология имеет существенное преимущество. Именно благодаря ей, можно получить многоцветной светодиод RGB, а соответственно и многоцветную ленту.

Вы не встретите RGB ленты на основе малых светодиодов SMD 3528 и других. Только 5050 и более.

В многоцветной ленте светодиоды залиты прозрачным компаундом, за счет чего мы и видим изменения цветов. А в монохромных, они полностью покрыты люминофором.

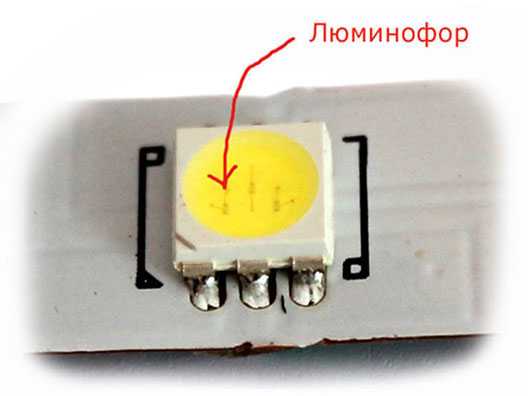

Хоть кристалик в них и синего цвета, но за счет заливки люминофором он дает разные оттенки:

  • тепло-белый - когда люминофор более желтый
  • холодно-белый - менее желтый

Кроме того, в RGB чисто белого цвета вы не получите, он будет всегда с оттенком. Так как белый свет здесь получается комбинированием, путем задействования всех трех кристаллов красного-зеленого-синего.

Зато в них можно получить фиолетовый, не покупая специальную фитоленту. Говорят он благоприятно сказывается на росте комнатных растений.

А еще белый свет в монохромных лентах всегда будет в 2 раза ярче, чем в RGB. Поэтому если хотите нормальный белый свет и одновременно разноцветную ленту, то покупайте RGB+W или RGB+WW.

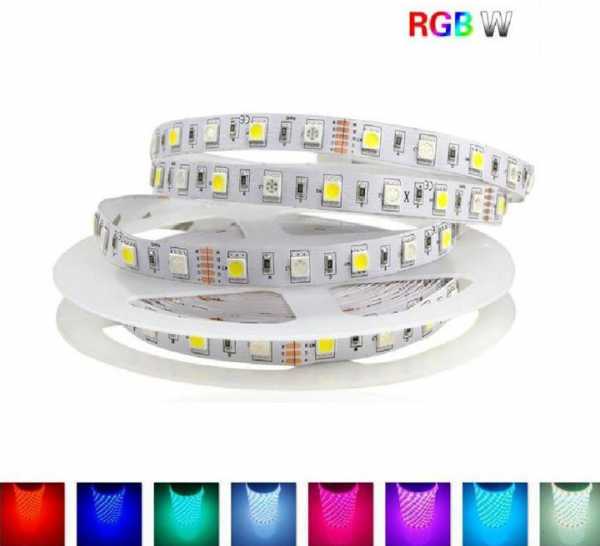

  • RGBW - цветная + белый холодный
  • RGBWW - цветная + белый теплый

Естественный и приятный для восприятия белый свет это - Natural Whik 3800-4300К.

С этими лентами всегда идут контролеры и пульты дистанционного управления.

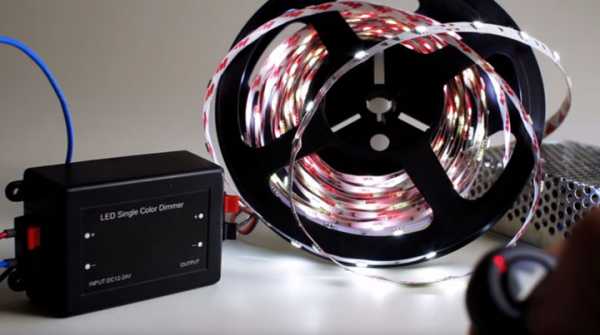

В монохромных, их могут комплектовать диммерами только для регулировки яркости.

Лента SMD 5050 бывает:

  • 30 светодиодов на 1 метр
  • 60 светодиодов на 1 метр
  • 72 светодиода на 1 метр
  • 120 светодиодов на 1 метр

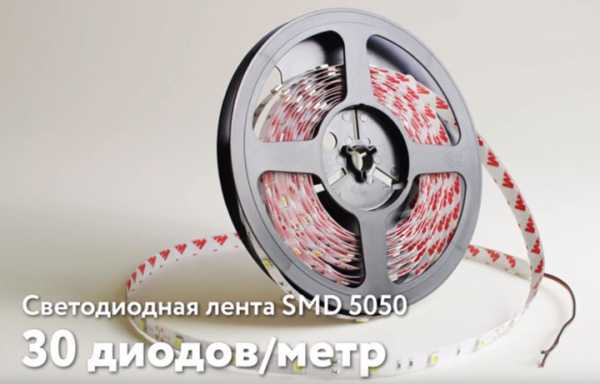

Начнем с первой.

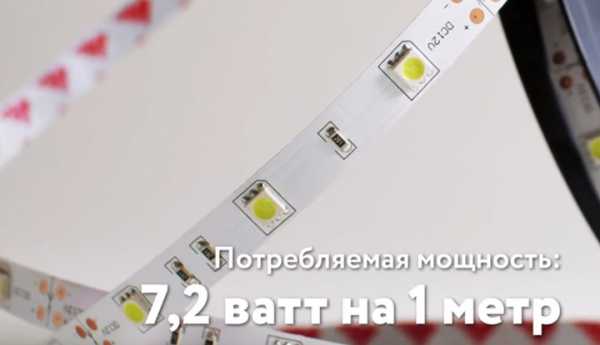

В ней, как следует из названия, в одном метре впаяно 30 диодов. Мощность одного метра такой ленты - 7,2Вт.

Световой поток у нее около 600 люмен. Один такой качественный светодиод имеет поток от 20 до 25 люмен.

То есть, световой поток одного метра такой ленты соответствует простой лампочке накаливания в 40 Вт. Однако просто так их сравнивать конечно нельзя.

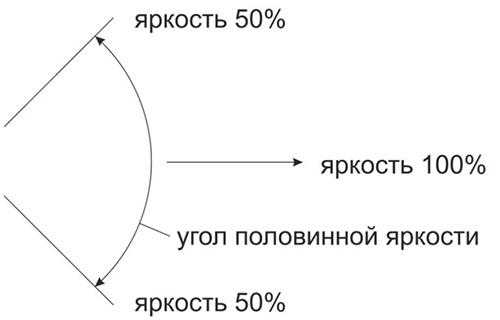

Поскольку лента имеет угол рассеивания в 120 градусов, а это значит что она большей частью светит перед собой.

У лампочки накаливания угол 270 градусов и выше. При этом она освещает все пространство вокруг себя.

Если вы повесите в центре комнаты лампочку в 40Вт, и то же самое проделаете с 1 метром данной ленты 5050, то лампа всегда будет освещать большее пространство и в комнате от нее будет гораздо светлее.

СМД-5050/30 используется как для подсветки, так и для частичной замены основного освещения. При этом она достаточно экономична.

Даже для большой длины при освещении периметра какого-либо участка протяженностью 20 метров, вам понадобится блок питания всего лишь на 200 Вт.

Еще одно немаловажное преимущество СМД 5050-30 - ее в крайних случаях можно наклеивать даже без алюминиевого профиля.

В обычных ситуациях алюминиевый профиль играет роль радиатора охлаждения. Он забирает тепло с поверхности подложки и рассеивает его в пространстве.

Если же светодиоды не охлаждать, то они быстро теряют яркость и деградируют.

Из-за малой мощности, для данного вида применение профиля не всегда обязательно. Именно поэтому такой вид ленты чаще всего выручает при подсветке натяжного потолка.

Допустим, вы уже заканчиваете ремонт, потолок у вас уже натянут, и тут вы наконец понимаете что подсветки все-таки не хватает. Профиль физически уже некуда монтировать, поэтому здесь можно применить ленту на 30 диодов.

Конечно срок ее службы будет несколько меньше, чем с охлаждающей подложкой, но все равно это не так сильно отразится на ней, как на других видах.

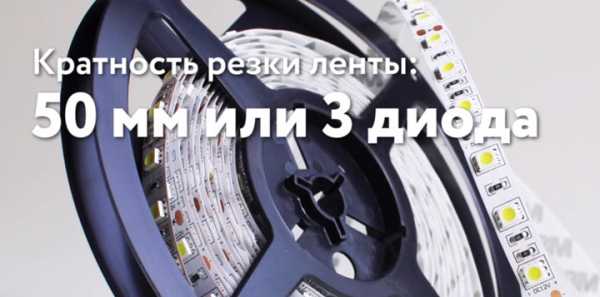

Лента smd5050/30 состоит из сегментов длиной по 10 см. Конец сегмента это место, по которому ее можно отрезать.

Отдельный сегмент или модуль - это абсолютно рабочая единица, которую после разрезания можно подключать от блока питания независимо от других участков.

У других видов, например СМД 5050 на 60 светодиодов, сегменты меньшей длины - всего по 5см. А у SMD на 72 диода, сегмент и вовсе состоит из одного единственного светодиода.

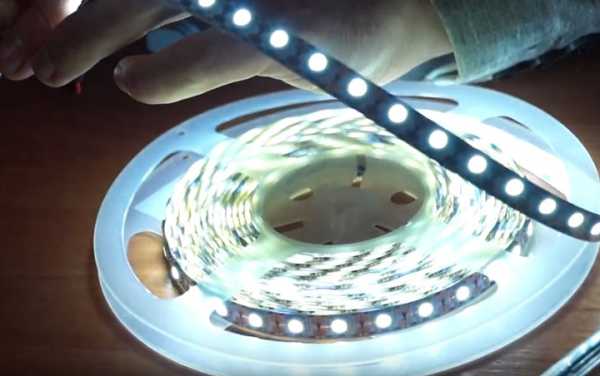

SMD 5050 на 60 светодиодов

Этот вид самый популярный. Она яркая, мощная и на потолке дает плотный световой поток.

Ее мощность - 14,4 Вт/м.

Конечно все эти мощности не абсолютный показатель, который обязан быть у всех лент. На практике они всегда могут отличаться даже на несколько ватт, в большую или меньшую (чаще всего) сторону.

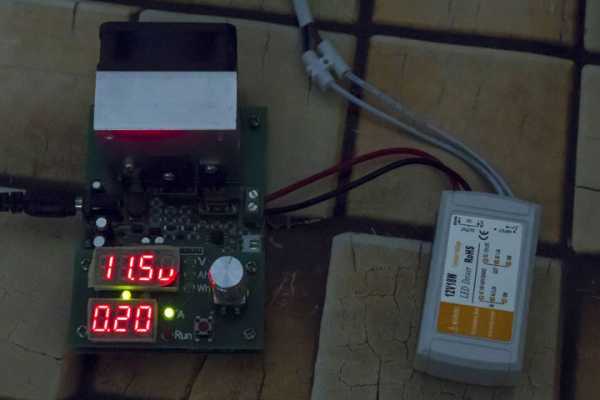

Многие совершают ошибку, когда хотят сравнить фактическую мощность подсветки с заявленными цифрами на упаковке. Подключают ленту с одного конца, замеряют силу тока и напряжение от блока питания.

После чего перемножают все и получают результат. Более верные данные получатся если ленту, в особенности протяженную, подключить с обеих сторон, а не с одной.

Световой поток у смд 5050/60 - 1200 люмен, что соответствует обычной лампочке на 85-90 Вт.

Ее используют как для частичной, так и в некоторых случаях для полной замены основного освещения. То есть при определенных условиях, она может заменить обычную люстру, простые и люминесцентные лампы.

Еще она очень хорошо подходит для подсветки рабочей поверхности на кухне.
Если у вас в подсветке потолка постоянно перегорают люминесцентные лампы, то можете их заменить на данный вид.

Эта лента уже обязательно клеится на алюминиевый профиль, в противном случае она быстро перегорит и потеряет яркость. При этом не важно будет, качественная она была или нет.

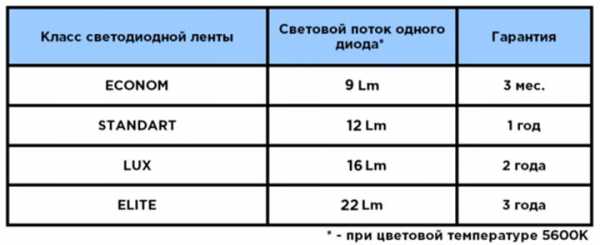

На ленты разного качества магазины дают разный срок гарантии. Однако все это строго оговаривается условиями эксплуатации.

Расстояние между светодиодами здесь чуть больше 1см. Это создает сплошную световую полосу.

Например при использовании ленты 5050/30, на потолке возможны отдельные световые пятнышки из-за большой разбежки.

В ленте на 60 диодов такого уже не будет.

Эту ленту выпускают не все производители. Объясняется это тем, что чаще всего она присутствует в премиум и элит классе.

И как же говорилось выше, каждый ее светодиод - это отдельный рабочий модуль.

То есть, резать ее можно буквально по "диодно".

Это очень удобно, потому что вы уже не будете привязаны к определенной кратности 5 или 10см. Вы можете ее резать там где необходимо., без всяких запасов и лишних сантиметров.

А ведь именно они зачастую мешают и портят весь рисунок подсветки, если вы не угадали с общим метражом.

Также с ее помощью легко составлять отдельные надписи или буквы. Некоторые применяют 5050/72 для обрамления задних автомобильных фонарей.

Мощность ленты СМД на 72 диода - 17,2 Вт/м. Она еще больше греется чем предыдущая, поэтому алюминиевый профиль здесь нужен на 100%.

Ее световой поток 1440 люмен. Световая полоса еще плотнее, чем у вида на 60 диодов.

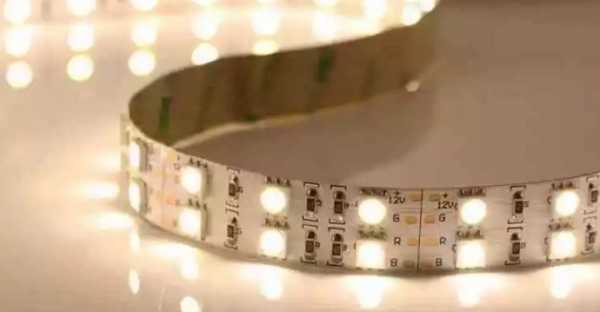

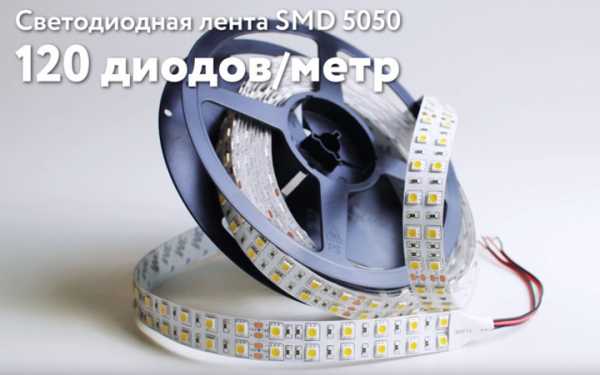

На этой ленте светодиоды расположены в два ряда. Ширина подложки 19мм.

У всех прошлых моделей ширина не превышает 10мм.

Мощность ленты 28,8Вт/м, а световой поток - 2400 Люмен. Это больше чем у обычной 200 ваттной лампочки.

Ввиду своей мощности, лента на 120 диодов уже идет не двенадцати вольтовая, а на 24 Вольт. Здесь вам понадобятся другие блоки питания, чем у предыдущих.

Ее выбирают для очень яркой подсветки и полноценной замены люминесцентных ламп, например в светильниках Armstrong. Также ее можно использовать для экономного освещения в гараже.

Правда, одного 5-ти метрового отрезка для нормальной освещенности все же будет недостаточно.

Ее мощность и яркость являются одновременно как достоинством так и недостатком. Из-за них идет постоянный нагрев и профиль для охлаждения здесь нужен более широкий и дорогой.

Помимо этого, мощность блока питания и его цена тоже будут отличаться в разы.

Вот общая таблица сравнения характеристик всех вышеперечисленных светодиодных лент.

Выбирайте согласно ваших потребностей и условий монтажа.

svetosmotr.ru

Светодиоды 5050 SMD – какие лучше для монтажа 3528, 5050 или 5630

В большинстве осветительных приборов последнего поколения в качестве источников используются светодиоды поверхностного монтажа – SMD LED. Они могут различаться по мощности, размерам, параметрам. Но среди всего ассортимента стоит выделить светодиоды 5050 SMD, технические параметры которых мы и будем изучать.

Общая информация

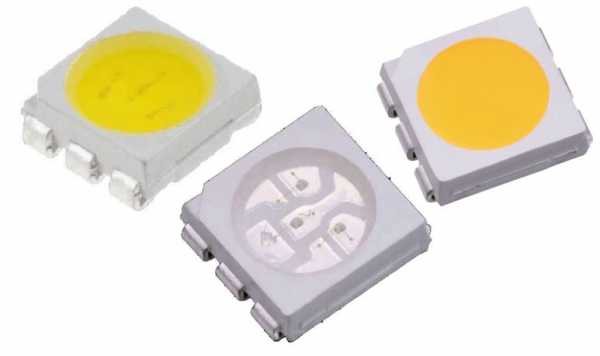

Эта разновидность выпускается исключительно в квадратном корпусе толщиной 1,6 мм и размерами 5х5 мм. Указанная информация в виде маркировки наносится на сам корпус и дополнительно указывается в паспорте.

В отличие от всех других разновидностей светодиодов, модуль smd 5050 led включает в себя сразу 3 источника, которые могут быть:

  • белыми – сверхъяркие мощные лампы, на которые нанесен тончайший слой люминофора;;
  • цветными – в зависимости от типа модуля цвета могут отличаться. Также нанесен слой люминофора;
  • цветными – RGB 5050 из красного, зеленого и голубого цветов.

Для справки. Что такое люминофор? Это химический состав, способный накапливать световую память и преобразовывать поглощаемую тепловую энергию в излучение.

Светодиоды SMD5050 и SMD3528

Все световые приборы люминесцируют, то есть поглощают свет лампы и преобразуют его в свечение, подобное солнечному. Цветовая температура может варьироваться от 2800°К до 12000°К в зависимости от типа лампы. Для информации – цветовая температура Солнца составляет 5000°К.

Цветные источники SMD 5050 излучают только один цвет, почему их и именуют монохромными – это может быть теплый желтый, красный, зеленый или синий.

Монохромные источники

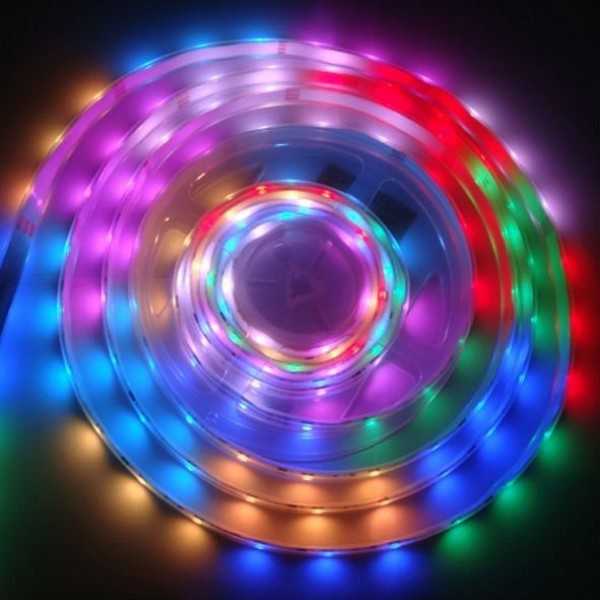

Конфигурация RGB SMD уже состоит из светодиодов сразу трех цветов – красного (R), зеленого (G) и синего (B), которые при одновременно включении выдают белый свет. При регулировании интенсивности каждого отдельного элемента можно получить любой цвет из видимого человеческим глазом спектра.

SMD 5050 RGB

Как определить цвет по маркировке

На каждом приборе подобного типа отражается определенная информация, которая содержит данные о типе, цвете, цветовой температуре и длине волны.

Маркировка SMD 5050

Расшифровка

Wxx

Белый

Rxx

Красный

Yxx

Желтый

Bxx

Голубой

Gxx

Зеленый

RGB

Комбинация красного/зеленого/голубого

В данном случае обозначение «хх» содержит информацию о цветовой температуре в Кельвинах (градусы см. на рисунке) и длину световой волны.

Конструктивные особенности

Параметры изделия всегда одинаковы – корпус 5х5х1,6 мм, квадратный. Изготавливают в большинстве случаев из термоустойчивого пластика, единичные модели – из стекла. С обратной стороны рамки есть выходы LED-лампочек, между которыми закреплены подложки из металла для равномерного рассеивания тепла.

Без металлической подложки чипа лампы начнут перегреваться и выходить из строя.

Для того, чтобы разобраться в выводе, инженеры разработали специальный ledключ в виде скошенного угла, указывающего на катод. Закрывающую кристаллы линзу изготавливают из оптически прозрачного герметизирующего и заливочного эпоксидного компаунда.

Технические показатели

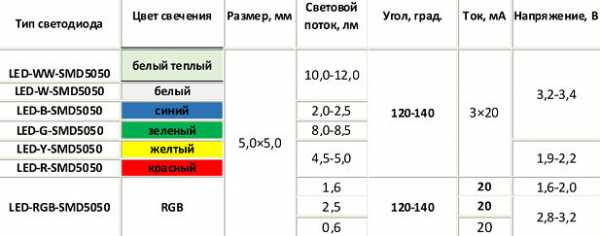

Технические характеристики светодиода smd 5050

Светодиод 5050, характеристики которого не являются едиными, входит в сортамент всех производителей, специализирующихся на лед освещении. Единственным общим параметром является только форма корпуса – квадрат, и его размеры – 5х5х1,6 мм. Все остальные показатели зависят от типа и цвета самой лампы. Выделим лишь лимитированные технические характеристики (допустимый предел):

  • потребляемый ток – до 25 мА;
  • разница напряжения – 1,8-3,4 В;
  • интенсивность потока – 500-4500 мКд;
  • угол излучения – 90-120°;
  • максимальная температура – 60°С.

Покупая такую продукцию, необходимо обязательно обращать внимание на технические параметры. Серьезные крупные производители очень точно и четко дают всю исчерпывающую информацию, тогда как некоторые преимущественно китайские компании, наоборот, сильно искажают ее.

Если лед лампы нужны для массового приобретения, а даташит вызывает сомнения, рекомендуем проводить фотометрические тесты для нескольких отдельно взятых образцов.

Даже в одной партии технические параметры могут значительно изменяться, не говоря уже о продукции разных компаний. Независимо от количества светодиодов, старайтесь заказывать их у одного поставщика и одновременно.

ВИДЕО: Диодные ленты на SMD 5050 И 3528 – сравнение

Белые и цветные светодиодные ленты

Интенсивность потока, температура и длина волны позволили расширить сферу применения SMD 5050 и изготавливать на их основе светодиодные ленты. Они также могут быть белыми, монохромными (цветными) или RGB. Этот вариант пользуется просто огромной популярность, так как счет комбинации позволяет упростить монтаж и сократить время на установке. При этом подключать ленту без контроллера RGB не рекомендуется.

Что лучше - 5050 или 5730

Ответить на этот вопрос сложно, так как это вариант – что лучше – теплое или мягкое. Мощность 5730 на несколько порядков выше – в готовой конструкции каждый светодиод выглядит как отдельная яркая точка. 5050, наоборот, именно благодаря сниженной мощности, дает равномерное свечение, которое визуально воспринимается как целостная полоса.

Разнится также и выдаваемый 5730 поток, поэтому такие источники рационально использовать для отдельных светильников, ламп и даже прожекторов. Для изготовления светодиодных лент этот тип модуля не подходит.

Схема подключения

Светодиоды smd по схеме и способу подключения не отличаются от аналогичных образцов. На каждом отдельном элементе напряжение составляет 3,5V, соответственно, подключать нужно только последовательно с обязательным использованием соответствующего резистора.

При параллельном подключении с учетом разницы в параметрах, весь будет принимать на себя один светодиод и быстро сгорит. Дальше наступит очередь следующего и так до конца. Только последовательное подключение.

Есть разница в подключении монохромных и RGB образца. Если первые подключают последовательно каждый модуль по порядку, то во втором – также последовательно, но каждый отдельный цвет сразу из 3-х модулей. И в том, и в другом случае обязательно применение токогасящего резистора – по одному на каждую цепь.

У такого способа подключения есть только один минус – если вышел из строя один светодиод, гаснет вся цепь. То же самое наблюдается, если резистор перегорел. Это напоминает старые советские гирлянды, когда приходилось прозванивать каждую лапочку в поисках перегоревшей.

Как правильно паять

На производстве точечное паяние не практикуется, только сразу весь комплект. Дома такой возможности нет, поэтому можно воспользоваться паяльником с учетом следующего:

  • температура жала не выше 300°;
  • температура корпуса в момент спайки до 260°;
  • время контакта – 7-9 секунд;
  • до того, как начать работу, определяют полярность.

Кто-то пытается соединить лед элементы феном, но честно скажем, затея не самая удачная, тем более, что придется искать низкотемпературную паяльную пасту. Слишком большая зона покрытия, паяльник в этом случае срабатывает более ювелирно.

В заключение отметим, что хотя по характеристикам диоды smd 5050 и уступают современным образцам, их не снимают с производства. Уже нет лам и светильников на их основе, в основном производстве перешло на выпуск светодиодных лент с такими элементами. Они показывают хороший технически и энергетический результат, поэтому и остаются востребованными и популярными в бытовой и развлекательной сфере.

ВИДЕО: Как паять мелкие светодиоды

www.diodgid.ru

Характеристики светодиодов SMD 3528 5050 5630 5730 3014 2835

Разнообразие SMD светодиодов расширяется с каждым днем. SMD светодиоды 3528, 2835, 5050, 3014, 5630 и 5730 – лишь основные типоразмеры, которые уже обрели всемирную популярность. Параллельно с ними под знаком «Made in China» штампуют планарные светодиоды самых разных размеров с непредсказуемыми параметрами.

Если проверенные временем характеристики светодиодов SMD 3528 и SMD 5050, в большинстве своем, соответствуют заявленным параметрам, то к светоизлучающим диодам нового форм-фактора много вопросов. Китайцы лихо научились подделывать всё-то, что востребовано на потребительском рынке, включая LED-продукцию. Учитывая, что светодиодные лампы и ленты именитых европейских компаний тоже собираются в Китае, какое качество в них заложено?

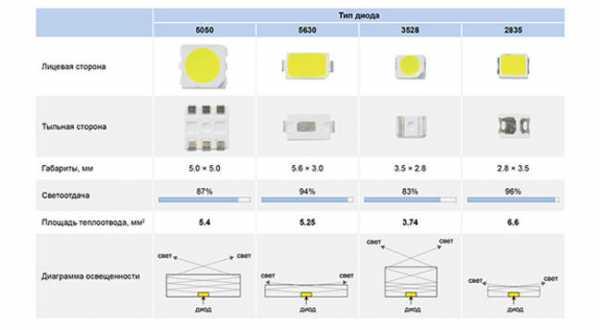

Чтобы внести ясность и увидеть отличия среди наиболее применяемых ныне светодиодных чипов для поверхностного монтажа, предлагаем сравнить их электрические, оптические и конструкционные параметры. Но сначала несколько фраз о сфере их применения.

Область применения

SMD LED используют везде, где нужно что-то осветить, подсветить или попросту украсить. Они стали базовым элементом в лампочках общего освещения, в индикаторных панелях и ЖК-телевизорах, в системах аварийного освещения. Самым популярным товаром, собранным на SMD светодиодах по-прежнему остаётся светодиодная лента, а также её модификации в виде линеек и модулей.

В новой вариации многоцветные ленты конструируют на группах, которые состоят из четырёх мощных светодиодов разного цвета «R+G+B+W». В сумме их светоотдача намного больше, чем у привычных светодиодов SMD 5050, а наличие независимого white LED расширяет световые оттенки.

Краткие технические характеристики

Теперь рассмотрим каждый наиболее популярный типоразмер в индивидуальном порядке. С помощью цифр мы постараемся дать объективную оценку каждому виду, раскрыть сильные и слабые стороны.

Компания-изготовитель имеет право изменять опто-электрические показатели SMD светодиодов, указывая об этом в паспортных данных. Например, SMD 5730 от Samsung и Sanan будут немного отличаться световым потоком.

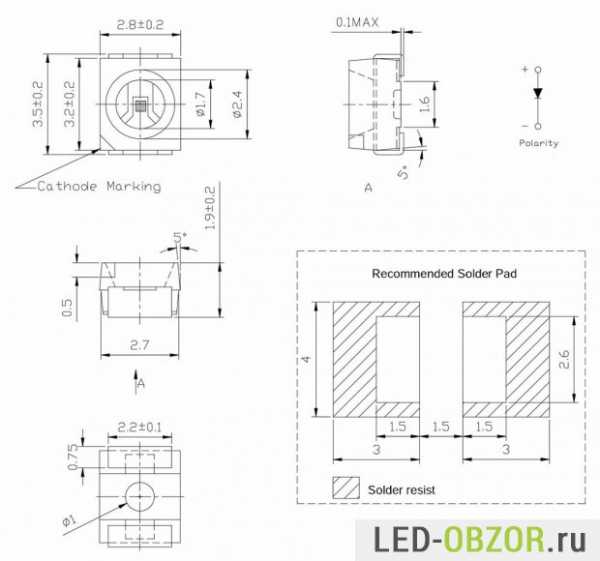

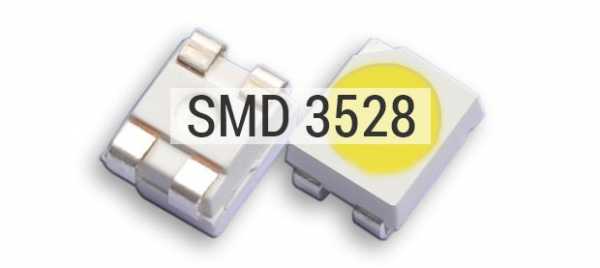

SMD 3528

Планарные светоизлучающие диоды этого типа можно смело назвать первопроходцами, благодаря им технология поверхностного монтажа достигла нынешних высот и продолжает прогрессировать. LED SMD 3528 имеет прямоугольную форму с соотношением сторон 3,5 на 2,8 мм и высотой 1,4 мм. С каждой из противоположных сторон меньшей длины видно по два контакта. На корпусе со стороны катода виден срез (ключ). Рабочая поверхность имеет круглую форму, покрытую люминофором.

Падение напряжения при номинальном токе 20 мА зависит от цвета излучения. Для белых LED оно может быть в пределе 2,8-3,4В, а световой поток 7,0-7,5 лм. Яркость SMD 3528 сильно зависит от температуры и при 80°C она снижается на 25%.

SMD 5050

Этот тип светодиода можно назвать усовершенствованной версией SMD 3528. Конструкция SMD 5050 позволила реализовать многоцветные светодиоды на базе синего, красного и зелёного кристаллов с возможностью раздельного управления каждым цветом. Внутри корпуса 5,0 на 5,0 мм расположено три кристалла с техническими параметрами идентичными SMD 3528.

Соответственно производитель не рекомендует превышать значение рабочего тока более чем 60 мА. При этом прямое напряжение составит 3,3В, а световой поток 18 лм. Суммарное энергопотребление одного SMD 5050 равняется 200 мВт в диапазоне рабочих температур -40/+65°C.

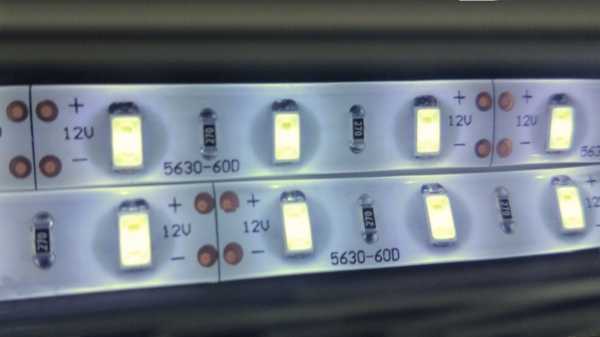

SMD 5630

Со светодиодами SMD 5630 осветительные приборы шагнули на новую ступень развития. В корпусе размером 5,6 на 3,0 мм ученые сделали не только новый форм-фактор, но ещё и полупроводниковый прибор с некоторыми конструктивными особенностями, изготовленный с применением новых материалов. В отличие от предшественников, SMD 5630 характеризуется большей мощностью и светоотдачей.

Световой поток может достигать 58 лм, измеренный при прямом токе 150 мА. Через фирменные SMD 5630 разрешается пропускать до 200 мА постоянного и до 400 мА импульсного тока с коэффициентом заполнения 25%. Величина прямого напряжения зависит от оттенка белого света и может составлять от 3,0 до 3,6В.

Светодиод SMD 5630 имеет 4 вывода с ключом около первого контакта. Из них задействовано всего два вывода: 2 – катод (-) и 4- анод (+). Как и во многих современных LED SMD чипах снизу есть подложка, способствующая улучшению отвода тепла.

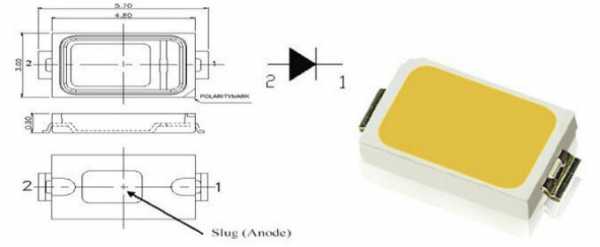

SMD 5730

Светоизлучающие диоды этой модификации появились почти одновременно с корпусом 5630 и являются их аналогами. В свою очередь они подразделяются на два вида: SMD 5730-05 и SMD 5730-1 с мощностью потребления 0,5 и 1,0 Вт соответственно. Оба вида относятся к разряду высокоэффективных светодиодов с тепловым сопротивлением всего 4°C/Вт. В отличие от SMD 5630 светодиоды 5,7 на 3,0 мм визуально выше (на 0,5 мм) и, вместо четырёх, имеют два контакта.

SMD 5730-05 выдерживает ток до 180 мА, рассеивая при этом 0,5 Вт активной мощности. Также он прекрасно работает в импульсном режиме с амплитудой импульса до 400 мА, длительность которого не более 10% от периода. Работая на номинальном постоянном токе, SMD 5730-05 обеспечивает яркость до 45 лм.

SMD 5730-1 можно эксплуатировать на постоянном токе до 350 мА и импульсном токе с коэффициентом заполнения не более 10% до 800 мА. Типовое падение напряжение в рабочем положении – 3,2В с мощностью до 1,1 Вт. Кристалл выдерживает температуру p-n-перехода в 130°C и нормально функционирует в пределах от -40 до +65°C. В сравнении с SMD 5050 он обладает меньшим тепловым сопротивлением и в 6 раз большим световым потоком, который в фирменном исполнении достигает 110 лм.

SMD 3014

SMD 3014 – относительно новый типоразмер, относящийся к классу слаботочных светодиодов. Максимальный прямой ток кристалла не должен превышать 30 мА. Зона прямого напряжения 3,0–3,6В. У белых светодиодов теплых оттенков светоотдача минимальна (8 лм), а у холодных – максимальна (13 лм). Размеры SMD 3014 составляют 3,0х1,4х0,75 мм. Выводы анода и катода не ограничиваются пайкой с торцов. Они уходят на нижнюю часть корпуса, что должно учитываться во время изготовления печатной платы. Увеличенный размер контактных площадок улучшает отвод тепла и крепление светодиода. Вывод анода в 2 раза длиннее катода.

SMD 2835

Разработчики SMD 2835 снабдили его самыми лучшими качествами, которые были у предшественников. Типоразмер 28 на 35 мм повторяет форму SMD 3528. Но у нового SMD 2835 гораздо больше эффективная площадь излучения, которая имеет прямоугольную форму покрытую люминофором. Высота элемента не более 0,8 мм. Несмотря на столь малые размеры, заявленный световой поток может достигать 50 лм.

По остальным электрическим характеристикам SMD 2835 очень схож с SMD 5730-05. В свою очередь, конструктив элемента идентичен светодиоду SMD 3014, когда выводы анода и катода выполняют функцию теплоотводящей подложки.

Особенности

По мере исследования китайских SMD LED нового формата этот раздел можно расширять бесконечно. Пока больше всего вопросов к мощности потребления. Приобретая, к примеру, несколько SMD 5730 для сборки светильника своими руками или линейку на SMD 3014 пользователь рассчитывает получить световой поток, приведенный в data sheet. Однако нередко простой замер тока нагрузки и несложные вычисления показывают, что реальная мощность одного светодиода ниже в 3–4 раза. Почему так?

Потому что размер 5,7 на 3,0 мм не означает, что внутри смонтирован соответствующий кристалл. Таким искусным способом китайцы вводят покупателей в заблуждение. Самое интересное то, что у покупателя практически нет выбора. Найти фирменный товар с правильно подобранными параметрами сложно.

При проектировании источника питания своими руками, нужно стремиться к тому, чтобы реальный ток в нагрузке составлял примерно 95% от указанного в технических характеристиках. Немного недогружая светодиод, можно добиться увеличения рабочего ресурса даже в случае с некачественными китайскими светодиодами.

У всех моделей светодиодов значения светового потока указаны для цветовой температуры 5000–5500°K. Более тёплые тона будут иметь светоотдачу меньше на 10%, а более холодные – больше на 10%. Кроме этого стоит помнить о погрешности во время тестирования, которая может достигать 7%. Так что не удивляйтесь, если вместо заявленных 50 люмен чип выдаст не больше 43 лм.

Перед первым включением всегда проверяйте светодиод мультиметром, так как цоколёвка, в случае с подделкой, может не совпадать. Возле ключа может быть как анод, так и катод чипа.

В дешёвых монохроматических светодиодных лентах SMD 5050 можно увидеть, как все три чипа одного светодиода включены в параллель и запитаны от одного резистора. Такой подход упрощает разводку токоведущих дорожек гибкой печатной платы, уменьшает количество используемых резисторов, а значит, снижает затраты на производство. Конечно, срок службы такой ленты тоже снижается.

Китайские умельцы научились создавать SMD светодиоды любой произвольной формы, в чём можно легко убедиться. Достаточно снять защитный рассеиватель с нескольких лампочек разных фирм (цоколь Е14, Е27) и прочесть тип установленного светодиода на плате. Кажется, разнообразию нет предела. Технические характеристики подобных чипов предугадать невозможно.

Читайте так же

ledjournal.info

Характеристики и сравнение SMD светодиодов (SMD LED)

Что такое LED SMD?

"LED SMD" это аббревиатура для светодиодов поверхностного монтажа (от англ. Surface-Mount-Device Light-Emitting Diode) Корпусировка SMD LED представляет собой тип светодиодного модуля, который используется технологией поверхностного монтажа (SMT) для установки светодиодных чипов на печатную плату (PCB).

Но как же маркируются SMD (LED) светодиоды, какие бывают типы, какова мощность и характеристики? Каковы различия между светодиодными чипами (SMD)? Какой выбрать? С этими вопросами сталкиваются мастера и любители, которые впервые столкнулись с заменой или подбором подходящих SMD светодиодов и об этом мы поговорим в данной статье. Рынок светодиодов активно развиваются и выходят все новые и новые типы кристаллов которые порождают новые форм факторы.

Светодиоды используют в качестве высокоэффективных источников света, а собранные в LED ленты используются для освещения интерьера, уличного освещения и конечно же для подсветки LCD матриц ноутбуков, телевизоров и телефонов. В качестве источников света используются самые разнообразные типы светодиодных чипов. В приведенной статье мы постараемся разъяснить основные различия между ними и приведем сводную таблицу характеристик основных форм факторов LED.



Что означает четырехзначное число маркировки SMD LED?

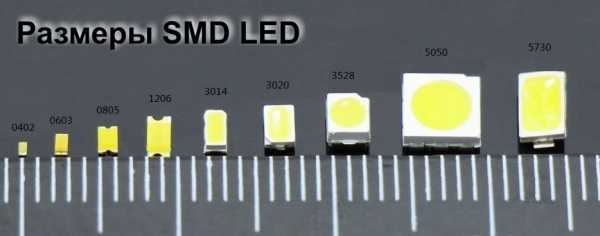

Светодиодные чипы для поверхностного монтажа (SMD) идентифицируется по четырехзначному номеру. Этот код намного проще, чем вам может показаться - он просто указывает размер светодиодного чипа. Например, светодиод SMD 5050 имеет размер 5,0мм х 5,0мм, а SMD 8520 соответственно 8,5мм х 2,0мм.





Какие LED чипы самые лучшие?

3528 5050 и 5630 (5730) LED - это три наиболее часто используемые типоразмера применяемых для изготовлении гибкой осветительной светодиодной ленты. Эти 3 типа в настоящее время используются для домашнего и коммерческого освещения, чтобы заменить компактный флуоресцентные и другие лампы накаливания.

Такие типы светодиодов, как 3528, 5050, 2835 и 5630 по сути являются одним и тем же светодиодом, но с разным количеством кристаллов и в разных корпусах. При этом каждый имеет свои особенности: различную мощность и выходную яркость. 5630 (5730) LED и 5050 имеют широкое окно для выхода света, что позволяет уменьшить потери излучения на выходе. По этой причине 5630 (5730) LED самый яркий среди рассмотренных светодиодов и имеет наибольшую эффективность Люмен/Ватт.

Но как бы то ни было лучшим светодиодом является исключительно тот, который подходит больше всего для вашего проекта по параметрам.



Светодиоды формата 3528

Светодиод формата 3528 SMD разработан довольно давно и если сравнивать его по энергоэффективности с современными аналогами, то он им заметно уступает, но ввиду отлаженного массового производства является одним из самых доступных. 3528 имеет размеры 3,5 мм х 2,8 мм, что заметно меньше светодиода 5050, по этой причине светодиоды формата 3528 чаще встречаются в узких светодиодных лентах на 12 вольт. Один стандартный светодиод 3528 имеет мощность 0,06 Вт и при токе 20 мА дает световой поток около 6 Люмен. Эти светодиоды обычно располагают в количестве 60 шт/м, что соответствует мощности 4.8 Ватт (иногда 5 Ватт на метр). Один метр такой ленты, в зависимости от цветовой температуры, дает световой поток примерно 330-360 люмен, а это уже эквивалентно 40 Вт галогеновой лампе.

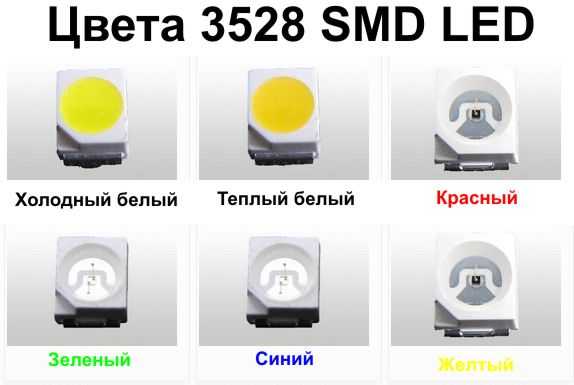

Кроме теплого и холодного белого цвета, эти диоды выпускают красными, зелеными, синими и желтыми.

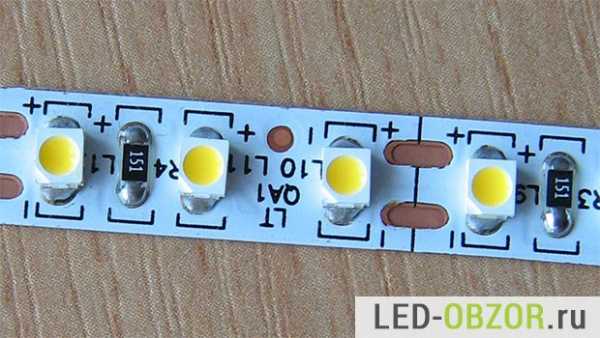

Светодиодные ленты на 3528х светодиодах с плотностью 60 шт/м обычно используют для освещения или подсветки помещений и располагают на плинтусах, а нишах двухъярусных потолков в домах, барах, ресторанах, гостиницах и других местах.

Кроме стандартной плотности 60 SMD на метр, также бывают светодиодные ленты повышенной плотности 120 штук на метр. Мощность метра такой ленты составляет в среднем 9,6 Ватт (обычно варьируется а пределах 9…10 Вт/м светодиодной ленты), эти ленты также делают в разном цветовом диапазоне. Поскольку в ленте повышенной плотности используются те же 3528 светодиоды, что и в обычной, то световой поток в ней возрастает пропорционально в два раза и составляет примерно 660-720 люмен на метр, в зависимости от спектра светодиодов.

Ленты на 3528 SMD LED с плотностью 120 диодов на метр используют для тех же целей что и с плотностью 60 шт/м, но в тех случаях, когда нудно увеличить яркость освещения, и где мощности 4.8 Вт/м уже не достаточно.

В обеих типах лент светодиоды расположены группами по 3 шт и конечно же резать такие ленты при необходимости тоже нужно по 3 шт. В ленте 60 3528х SMD на метр период между группами составляет 50 мм, а в 120 3528х SMD на метр этот период сокращается до 25 мм на группу.

Также бывают довольно экзотичные ленты с плотностью 240 шт/м мощностью 19,2 Вт, они требуют питающее напряжение 24 В.

3528 SMD светодиоды не выделяют много тепла – к ним можно спокойно прикоснуться не опасаясь получить ожог. Тем не менее, даже ленты с плотностью 60 LED/м требуют печатную плату с шириной минимум 8 мм, а 120 LED/м ленты кроме ширины еще и имеют повышенную толщину проводников в 2 унции (oz) на квадратный фут, что соответствует толщине меди в 70 мкм. В любом случае столь малое тепловыделение позволяет располагать такие ленты в различных местах не беспокоясь о специальном охлаждении.

Как и в любых товарах эти светодиоды изготавливают разные производители и как правило более дорогие и известные бренды, например тот же Epistar, изготавливают наиболее энергоэффективные образцы с гарантированым сроком службы 50,000 часов при потере яркости на более 30% к концу срока. Дешевые варианты несколько менее яркие, как правило имеют меньший срок службы и частенько грешат на разброс параметров от партии к партии, потому мы не рекомендуем использовать в своих решениях дешевые светодиоды из разных партий.



Светодиоды 3528 удвоенной мощности

Светодиоды 3528 удвоенной мощности имеют тот же размер, что и стандартные 3528. Они выпускаются с такими же спектрами, но обладают в два раза большей мощностью. Светодиодные ленты на таких диодах с плотностью 120 шт на метр потребляют 19,2 Вт на метр (варьируется от 19 до 20 Вт/м).

Такие мощные 3528 светодиоды располагают на лентах шириной 10мм и толщиной меди 2 унции (oz) на квадратный фут (70 мкм), такие требования диктованы необходимостью рассеивать в двое большее тепловыделение без установки дополнительного радиатора. Эти светодиодные ленты выпускают только с 24-вольтным питанием. Такое напряжение выбрано с целью уменьшить ток в проводниках. Световой поток таких лент составляет 1320-1440 люмен на метр (в зависимости от спектра). Ввиду высокой яркости, такие ленты используют не только в качестве подсветки, но и в качестве основного освещения в замен люминесцентным или галогеновым лампам.



Светодиоды SMD формата 5050

Размер таких светодиодов составляет соответственно 5 мм х 5 мм, что заметно больше, чем 3528 SMD. Мало кто знает, что по в сущности один чип SMD 5050 содержит в одном корпусе три (редко четыре) 3528 отдельных LED. По этой причине их световой поток ровно в 3 раза выше, чем у 3528 и составляет 18 Люмен.

Светодиоды формата 5050 обычно устанавливают с плотностью 60 LED на метр ленты, что дает мощность 14,4 Вт на метр при питании в различных версиях 12/24 вольта (разброс мощности 14…15 Вт на метр LED/ленты). Световой поток такой ленты составляет 990-1080 люмен на метр, в зависимости от спектра. Лента на 5050 светодиодах обычно дает равномерное и яркое освещение поверхностей. При покупке готовых лент мы рекомендуем покупать ленты в, которых чипы одного светодиода соединяются не параллельно, а последовательно.



Выпускаются в следующих цветах:

  • Холодный и теплый белый (бывают также с другими цветовыми температурами изготавливаемые по спец заказу).
  • Одноцветные – красный, зеленый, синий, желтый.
  • Трехцветные RGB (красный, зеленый, синий) в одном корпусе.
  • Четырехцветные RGBW (красный, зеленый, синий, белый) в одном корпусе (рис).

Ленты 60 SMD/м 5050 LED как правило, используются для общего освещения помещений, таких как коридоры, для замены люминесцентных ламп, в домах, барах, ресторанах, гостиницах и других местах.



5050 SMD RGB светодиоды для освещения

Светодиоды RGB 5050 SMD фактически включают в себя три чипа каждый разного цвета свечения. Каждый из кристаллов может управляться отдельно Таким образом, подключив ленту из таких светодиодов к контроллеру путем смешения трех компонент можно получать практически любой цвет вплоть до белого. Лента RGBW очень похожа на трехцветную, но имеет дополнительный белый белым чип для повышения яркости в белой области спектра.



GB 5050 светодиодные ленты обычно выпускают в двух вариантах:

• 30 светодиодов на метр (7.2 - 7.5 Вт на метр LED ленты), дает интенсивность 500 люмен на метр и зачастую используется для мягкой художественной подсветки.

• 60 светодиодов на метр (14.4 – 15 Вт/м LED ленты) производит до 1000 люмен на метр, больше подходит для рекламных вывесок, фасадов зданий, и прочих местах, где требуется яркая цветная подсветка.



LED SMD формата 3014, 3020 и 4014

Новые виды светодиодов, например, 3014 и 3020 LED SMD имеют намного меньшие размеры и гораздо более эффективны, чем многие более ранние варианты SMD светодиодов. Производители светодиодов стремятся не уменьшать мощность с уменьшением размера, а сохранять ее.

LED SMD 3014 и LED 4014 – это малогабаритные современные и мощные источники мощностью 0,1 и 0,2 Вт соответственно. Световой поток белых типов светодиодов в пересчете на ватт мощности составляет от 120 до 140 Люмен на ватт. При этом наиболее близки к верхнему световому порогу светодиоды типа 4014. Кристалл светодиода выполнен весьма традиционно – из сплава нитрата индия и нитрита галлия, которые дают световое излучение в области синего спектра. Высокий КПД этих светодиодов достигается благодаря малому пути прохождения светового потока через трансформатор спектра и малой площади внутренних переотражений.

Высокая мощность при малой площади вынуждает использовать дополнительный теплоотвод. Для этой цели анод светодиода имеет увеличенную площадь и выступает в роли теплоотвода. Таким образом светодиоды формата 3014 (3.0 mm х 1.4 mm) и особенно 4014 (4.0 mm х 1.4 mm) можно расположить с большей плотностью на метр, что позволит получить не только большую яркость на единицу длинны ленты, но и даже уменьшить потребление Ватт/Люмен. благодаря своим малым размерам такие диоды можно встретить в универсальных LED подсветках матриц ноутбука которые критичны к толщине и яркости.



LED SMD формата 2835

Светодиоды формата 2835 тоже относительно новый форм-фактор на рынке. Они имеют размеры 2,8 мм х 3,5 и по большей части распространены только белые версии 2835 чипов. Обращаем внимание на то, что по размерам они похожи на 3528, но имеют совершенно другие характеристики, чтобы вы их не путали приведем фотографию сравнения этих двух светодиодов.

Светодиоды 2835 активно вытесняет формат 5050 ввиду большей эффективности. Если сравнить 2835 с 5050, то первые производят на 20% больше света, что позволяет сократить потребление энергии (2835 SMD потребляют 0.2 Вт, а 5050 SMD - 0.24 Вт). При установке с плотностью 60 шт на метр получают ленту мощностью около 12 Вт на метр по сравнению с 14.4 Вт/м для 5050 SMD. Такое снижение потребления позволяет снизить нагрев, что позволяет увеличить плотность установки светодиодов. По этой причине выпускаются ленты с плотностью 120 светодиодов типа 2835 на метр, что дает мощность 24 Вт/м, при световом потоке до 2600 люмен на метр.

Для наглядности приведем сравнение

• Холодный белый 5050 SMD 60 LED (14.4 Вт / м) = 1080 люмен на метр

• Холодный белый 2835 SMD 60 LED (12 Вт / м) = 1300 люмен на метр

• Холодный белый 2835 SMD 120 LED (24 Вт / м) = 2600 люмен на метр

Светодиоды 2835 также устанавливаются на ленты шириной 10мм и толщиной меди 2 унции (oz) на квадратный фут (70 мкм) для лучшего отвода тепла и меньших потерях тока в проводниках. Скорее всего этот вид SMD светодиодов будет наиболее популярен в ближайшие годы ввиду неоспоримых преимуществ.



LED SMD формата 5630

Светодиоды формата 5630 существуют уже несколько лет. Ранее их устанавливали только на жесткие алюминиевые пластины для обеспечения должного охлаждения, и лишь недавно стали использоваться в светодиодных лентах. Светодиоды 5630 SMD имеют размеры 5.6mm х 3.0mm. Больший светодиод не всегда означает большую яркость излучения, но в этом случае 5630 SMD LED имеет больший световой поток, чем распространенный 5050 SMD LED.

Один такой светодиод способен давать световой поток 50 Люмен. Качественные чипы 5630 с плотностью 60 LED/м ленты могут давать до 2700 люмен. (Дешевые чипы 5630 могут давать до 2000 люмен на метр.)



Светодиодные ленты на основе 5630 SMD LED выделяют больше тепла, чем многие другие светодиоды. По этой причине их рекомендуется устанавливать на толстый алюминий, или использовать любой другой дополнительный теплоотвод. Без дополнительного охлаждения светодиодные ленты быстро потеряют яркость и вскоре выйдут из строя из-за тепловой деструкции кристалла. Вообще для всех светодиодов перегрев – главная причина преждевременного входа из строя. При работе по 8 часов в день, при недостаточном охлаждении светодиод будет терять до 20% яркости в год.

По причине перегрева не выпускают водонепроницаемые ленты на 5630х светодиодах.

Кроме этих светодиодов есть еще масса специализированых ультраярких которые используются для малогабаритных фонарей или для подсветки матриц мониторов, телевизоров, телефонов и планшетов. Со специализироваными светодиодами, которые применяются в LED телевизорах и мониторах вы можете ознакомится в соответствующем разделе нашего магазина.

Ниже приведем сводную таблицу характеристик наиболее распространенных светодиодов, кроме типовых напряжений в аналогичных размерах попадаются светодиоды на 6 и 9в в этом случае ток светодиода уменьшается пропорционально напряжению.

Сравнительная таблица характеристик SMD (LED) светодиодов

SMD LED

Размеры, мм

Мощность, Ватт

Напряжение, В

Ток, mА

Световой поток, Люмен

2828

2,8 x2,8

0,5

3



50

2835 (a)

2,8 x2,5

0,2

3

60

29

2835 (a1)

2,8 x2,5

0,2

6

30

30

2835 (a2)

2,8 x2,5

0,2

9

20

32

2835 (b)

2,8 x2,5

0,5

3

150

63

2835 (b1)

2,8 x2,5

0,5

6

60

65

2835 (b2)

2,8 x2,5

0,5

9

30

65

2835 (c)

2,8 x2,5

1

3

300

130

2835 (c1)

2,8 x2,5

1

6

150

132

2835 (c2)

2,8 x2,5

1

9

100

133

3014

3,0 x 1,4

0,1



9-12

3020 (a)

3,0 x 2,0

0,06

3

5,4

3020 (b)

3,0 x 2,0 0,2 3

3020 (c)

3,0 x 2,0

0,5

3

150

3020 (d)

3,0 x 2,0

1

6

150

125

3030

3,0 x 3,0

0,9



110-120

3030 3,0 x 3,0 1,5 3

450



3228

3,2 x 2,8

1

3

350

110

3258

3,2 x 5,8

0,2



6

3528 (a)

3,5 x 2,8

0,06

3

20

7

3528 (b)

3,5 x 2,8

1

3

280

110

3535 (a)

3,5 x 3,5

0,5



35-42

3535 (b)

3,5 x 3,3

1

3

350

110

3535 (c)

3,5 x 3,4

2

6

350

4014

4,0 x 1,4

0,2

3



22-32

4020

4,0 x 2,0

0,5

3

150

55

5050

5,0 x 5,0

0,2

3

60

14-22

5060

5,0 x 6,0

0,2



60

26

5630

5,6 x 3,0

0,5

3,3

150

30-45

5730

5,7 x 3,0

0,2

3

60

20-22

5730

5,7 x 3,0

0,5

3,4

150

30-45

5733

5,7 x 3,3

0,5



35-50

5736

5,7 x 3,6

0,5



40-55

7014 (a)

7,0 x 1,4

0,5



35-49

7014 (b)

7,0 x 1,4

1



110

7020

7,0 x 2,0

1



110

7020

7,0 x 2,0

0,5

3

150

40-55

7020

7,0 x 2,0 0,5 6 80 55-60

7030

7,0 x 3,0

1

6

150

110

8520 (a)

8,5 x 2,0

0,5



55-60

8520 (b)

8,5 x 2,0

1



110





ndft.com.ua

Светодиод SMD 2835 - характеристики, сравнение и отличие от 5050, 3528

В статье пойдет речь о светодиодах SMD 2835, чем они отличаются от других и какие имеют преимущества, а также области их применения.

Применение

SMD Светодиоды в форм — факторе 2835 получили широкое применение в светодиодных лентах, лампочках и светильниках благодаря своей миниатюрности и эффективности. Светодиоды SMD 2835 используют и в освещении, и в декоративной подсветке. Это отличная замена «светящихся» вывесок на неоновых трубках и галогеновым прожекторам для подсветки архитектурных сооружений. Ленты на базе таких светодиодов служат ярким и надёжным решением для применения на улице и в ландшафтном дизайне.

Светодиод может использоваться как в ленте, так и в дискретном виде или смонтированном в комплексе на печатных платах, а также скомпонован с источником питания, заключенном в герметичном корпусе, что позволяет использовать такие конструкции даже под водой, для освещения прудов или аквариумов.

Характеристики

Основные характеристики SMD 2835 изображены на фото ниже в виде таблицы. Из нее видно, что индекс 2835 означает габариты 2,8 мм., на 3,5 мм.

Мощность в сравнении с «конкурентами » существенно выше, что также видно из таблицы характеристик.

Угол излучения у LED SMD 2835 хороший – 120 градусов, он обеспечивает хорошее рассеивание света, т.к. в крайней зоне уровень яркости достигает 50% и более.

Только качественные светодиоды, известных производителей Philips, Osram и подобные им, могут обеспечить соответствие указанным параметрам. Китайская продукция зачастую совершенно далека от заявленных мощностей, световых потоков, и цветовых характеристик!

Выпускаемые светодиоды SMD 2835 имеют разную мощность: 0,2, 0,5, 1 Вт. Стоит отметить, что чем выше мощность, тем больше он излучает тепла. Без охлаждения это приведёт к перегреву кристалла LED и его быстрой деградации (уменьшению яркости свечения) или полному выходу из строя.

Также имеет место быть и тот фактор, что номинальный ток – это рабочий ток при температурах порядка 30оС, при росте температуры ток должен снижаться, иначе неизбежен лавинообразный процесс роста тока и температуры, что в конечном итоге приведёт к выходу из строя светоизлучающего диода.

Во избежание подобных казусов, нужно обеспечить светодиоду эффективный отвод тепла, путём введения системы охлаждения — радиатора.

Рекомендуется применять на 1 Вт мощности светодиода, алюминиевый радиатор площадью 20-40 кв. см. При расчетах следует учесть температуру окружающей среды, чем выше температура эксплуатации, тем больше делаем площадь радиатора. Щадящий режим работы – ниже номинального тока, также продлит срок службы светодиода SMD 2835.

Коэффициент цветопередачи у LED SMD 2835 должен составлять не менее 75%. Эта величина отвечает за правильность восприятия цветов, человеком, освещенных предметов, данным светодиодом.

Отличия и сравнение LED SMD 3528, 2835, 5050

Светодиод 2835 был выпущен позже, чем 3528 и 5050, поэтому обладает лучшими техническими характеристиками, и способен соответственно на большее.

Отличием светодиода 2835 от 3528 является размер кристалла, он больше, как и его световой поток, номинальная мощность и светоотдача Лм/ватт. У новых светодиодов были увеличены контактные площадки, что обеспечивает более качественный теплоотвод. В качественной продукции применяются материалы корпуса с большей теплопроводностью. Высота корпуса 2835 уменьшена. Все это позволило улучшить отвод тепла от кристалла LED, и соответственно повысить срок службы.

Светоизлучающие диоды типа SMD отдают тепло в первую очередь через контактные площадки.

У светодиода SMD 2835 почти вся излучающая поверхность покрыта слоем люминофора, а у SMD 3528 только круглая область по центру, это позволило существенно увеличить площадь излучения света.

Отличие LED 2835 от 5050. Светодиод типа SMD 5050 – это 3 кристалла SMD 3528 в одном корпусе, на нижней части которого располагаются 6 выводов. Поэтому он имеет больше размеры, и его кристаллы могут включаться в цепь по отдельности. Данный фактор даёт возможность получать RGB светодиоды или элементарную схему регулировки яркости путём выведения из работы одной ветки кристаллов, не теряя равномерности свечения изделия. При одинаковой мощности, у 2835 можно отметить большее значение светового потока. В остальном отличия такие же, как и от 3528.

Чтобы лучше понимать, как светоизлучающие диоды отличаются между собой, посмотрите фото, и сразу все станет понятно. На фото, в сравнении, изображены характеристики.

Для закрепления полученной информации и лучшего понимания, рекомендуем посмотреть видео, автор которого проводит сравнительную оценку выше рассмотренных светодиодов.

Разновидности

Как известно получение светодиодов белого цвета – это трудная технология. Один из вариантов, это применение кристалла синего свечения, с последующим покрытием его люминофором, который собственно и даёт необходимый оттенок белого цвета. В зависимости от потребностей вы можете купить светоизлучающие диоды тёплого, нейтрального или холодного свечения. Различная цветовая температура предоставляет возможность выбора и позволяет достигнуть желаемого результата.

В продаже встречаются цветные светодиоды SMD 2835: красные, синие, зеленые и другие.

Недостатки

Как таковых недостатков у них нет. Единственное – в продаже не встретишь многоцветные LED SMD 2835 RGB, только одноцветные.

В RGB исполнении отлично зарекомендовали себя SMD 5050 в силу своих конструктивных особенностей (как писали выше – состоят из 3 кристаллов).

Итоги

Светодиоды SMD 2835 отличаются малыми габаритами, хорошей теплоотдачей и высоким световым потоком. Благодаря увеличенной светящейся поверхности получается более широкий угол излучения света. На сегодняшний день SMD 2835 являются самыми совершенными почти по всем параметрам, и пришли на смену классическим 5050 и 3528. Выбирая, в первую очередь стоит обратить внимание на данный тип.



ledno.ru

Характеристики светодиода LED SMD 3528, параметры

Ярким представителем первого поколения сверхярких светодиодов является модель SMD 3528. На его базе изготавливались первые светодиодные ленты. Впервые на основе этого корпуса были реализованы диоды с тремя кристаллами, трехцветные RGB, имеющие красный, синий и зеленые цвета. RGB вариант визуально легко отличить от обычного одноцветного, у трехцветного четко видно три секции под силиконовым компаундом и на нем нет желтоватого люминофора, который преобразует синий цвет в белый. Следующей моделью в линейке эволюции технологий стал светодиод SMD 5050, основанный на 3 кристаллах 3528.

Содержание

  • 1. Основные характеристики СМД 3528
  • 2. Подробные параметры

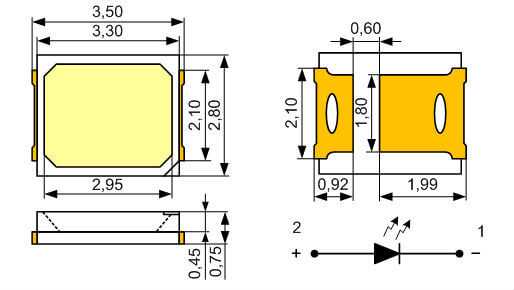

Основные характеристики СМД 3528

Параметры приведены для светодиода цветовой температурой 6000К-7000К

Параметр
Световой поток 5 Люмен
Мощность 0,1 Вт
Рабочая температура, градусов -40 до + 85
Номинальный ток, мА 25
Напряжение питания, Вольт 2.8 – 3,2
Длина и ширина, мм 3,5 x 2,8
Угол свечения, градусов 120

Если вы видите, какое либо светодиодное изделие на светодиодах SMD 3528, предполагающее большой световой поток, то оно обладает явно низкими техническими характеристиками, и вам следует найти такое же изделия на более современных диодах, например SMD 5630 или SMD 5730.

Светодиодная лента на СМД 3528

На начало 2015 года, большое количество производителей стали выпускать мощные светодиоды на базе широко известных корпусов. В светодиодной лампе на 10 Ватт мне попадались LED диоды с корпусом 3528 или SMD 2835, мощность которых составляла 1 Вт. Модернизированный вариант внешне не отличить от старого, он отличается наличием нового кристалла, с яркостью до 148 Люмен на Ватт. Изделия с модернизированными вариантами относятся к более высокой ценовой категории и в бюджетных светодиодных лампах для дома их не встретить. В светодиодных лентах 3528 тоже установлены стандартные на повышенной мощности.

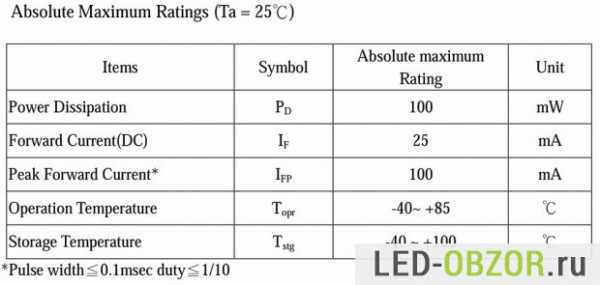

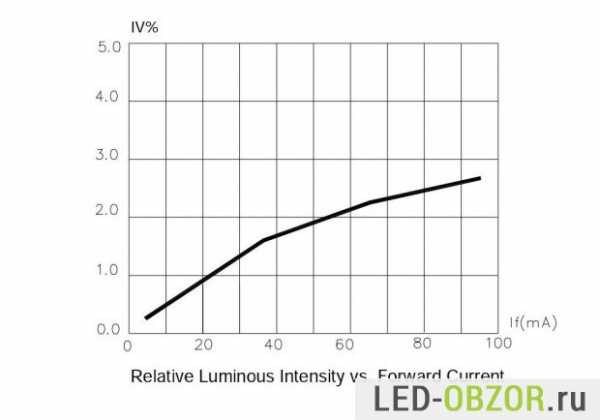

Подробные параметры

led-obzor.ru

Сравниваем LED ленты на SMD 3528 и SMD 5050 различия

Мир светодиодных лент на столько разнообразен, что если начать описывать каждую ленту, то не хватит ни времени ни места на нашем хостинге. Наиболее популярным лентами считаются стрипы на SMD 3528 и SMD 5050. В сегодняшней статье я попробую дать характеристику этим лентам. Рассмотрим отличия, принципы устройства и некоторые другие вопросы. Думаю, что в конце-концов мы получим наиболее полную информацию о данных типах LED лент.

И начнем мы с рассмотрения технических характеристик и непосредственно основных параметров. Не думаю, что знающих людей сильно удивлю этими откровениями, но для несведущих - это будет полезная информация.

к оглавлению ↑

Технические характеристики и основные параметры, различия светодиодных лент на SMD 3528 и SMD 5050


В этом разделе перечислю наиболее важные характеристики led лент на SMD 3528 и SMD 5050. Почему я выбрал именно эти ленты? Ответ прост - по количеству продаж в магазине это наиболее востребованные ленты, не смотря на то, что ленты на SMD 5630, SMD 5730, SMD 2835 более яркие и казалось бы, они должны быть наиболее востребованы. Но нет. Почему это так - смотрите в статье "лучшие светодиодные ленты", где я рассмотрел этот вопрос более детально. Ну а мы же вернемся к нашим "стареньким" 5050 и 3528.

При выборе любых светодиодных лент необходимо обращать внимание на следующие основные характеристики:

1Напряжение питания - как правило, наиболее применяемое напряжение - 12В. Но есть и профессиональные ленты на 24 В и ленты под 220 В. Последние запитываются без блоков. Это интересный тип лент и его мы рассмотрим немного позднее.

2

Типы смонтированных светодиодов - основными можно рассматривать такие, как: SMD 3528, SMD 5050, SMD 2835, SMD 5630 и редко встречающиеся  ленты на SMD 3014.

3

Количество светодиодов на 1 метр ленты. Ленты выпускают в ролах (бобинах) по пять метров. И как правило производители пишут на упаковках общее количество светодиодов на весь метраж. Понятно, чтобы понять, сколько светодиодов расположено на 1 метре мы должны общее количество диодов разделить на метраж ленты в упаковке.

4

Светодиодные ленты могут быть монохромными или многоцветными RGB. Приобретая в магазинах ленту стоит обращать внимание на это. Оба типа таких лент не совместимы друг с другом.

По количеству светодиодов на 1 метр производители выпускают ленты с 15, 30, 60, 72 и 120 чипов, расположенных в один ряд. Есть образцы с двойным рядным расположением диодов. Соответственно количество чипов в таких случаях будет увеличиваться в два раза. Делается это для того, чтобы используя одинаковый метраж и "средненькие" светодиоды получить наиболее яркий свет.

Для монтажа любых лент я, в принципе, всегда использую профиля из алюминия. Не смотря на то, что основные ТТХ диодов 5050 и 3528 позволяют использовать их без дополнительного теплоотвода, я все-таки предпочитаю использовать их. И эстетика и душе спокойнее будет. Если обращаться к заводским характеристикам, то дополнительный теплоотвод требуется в том случае, если на 1 метр любой ленты приходится более 8-10 Вт. Если у нас двух рядная лента, то в этом случае мощность увеличивается в двое. Светодиоды такого типа не могут давать такой мощности на метр ( Хотя все зависит от производителя))). Поэтому по факту и не стоит ставить профиль. Но это на любителя. Повторюсь, я всегда ставлю. Не люблю по сто раз переделывать работу.

Мы уже писали о технических характеристиках SMD 3528 и SMD 5050. Сегодня я сведу в таблицу наиболее важную, как считают многие потребители, характеристику - силу света (яркость). Данные взяты из Datasheet Epistar светодиодов.

к оглавлению ↑

Сравнение светодиодов по яркости


Характеристики диода SMD 5050 Значения
Световой поток, Лм 18
30 светодиодов на метр (шт/м), Лм 540
60 шт/м, Лм 1080
90 шт/м, Лм 1620
120 шт/м, Лм 2160
240 шт/м, Лм 4320
Максимальный рабочий ток одного диода, мА 60
Характеристики диода SMD 3528 Значения
Световой поток, Лм 6
30 светодиодов на метр (шт/м), Лм 180
60 шт/м, Лм 360
90 шт/м, Лм 540
120 шт/м, Лм 720
240 шт/м, Лм 1440
Максимальный рабочий ток одного диода, мА 25

Выше представленные данные характерны для светодиодов Epistar. Но есть производители, которые выпускают свою продукцию на основе других чипов. И поэтому более характерная и правильная таблица представлена ниже.

к оглавлению ↑

Характеристики светодиодных лент с 30,60,120,240 чипами SMD 3528 на метр


Расположение светодиодов SMD 3528 на ленте

Мощность лент с 60 диодами на метр составляет 4,8 Вт/м. Для глаза ее округляют до 5 Вт. Эти ленты рассчитаны на 12 В. Готовые комплекты уже включают в себя блоки питания. Если же Вы приобретаете все компоненты по отдельности, то блок питания стоит рассчитывать самостоятельно. Хорошая лента по светоотдаче даст порядка 360 Лм, что является аналогом 40 Вт галогенной лампе. Еще раз стоит отметить, что эти данные являются относительными и будут верны при использовании качественной ленты, а не конкретной дешевой подделки. Наиболее подходящее применение - подсветка потолков, межпространственная подсветка.

Самая слабая лента по светоотдаче на SMD 3528 - при монтаже 30 чипов на метр. Каждый диод такой ленты дает порядка 6-7 Лм и общая световая отдача составит на метр порядка 200 люмен. Мощность 1 метра ленты составляет 2,4 Вт. Производители также ее округляют до 3 Вт. Использовать такие стрипы можно исключительно в качестве подсветки малых пространств. Идеальна в интерьере автомобиля.

Лента со 120 диодами на метр мощнее общераспространенных 60 диодных в 2 раза. Встречаются ленты не только белого свечения, но и синего , зеленого, красного, желтого. Потребляет такая лента порядка 10 Вт. А если быть точнее, то 9,6W. В зависимости от того, какие светодиоды используются в ленте светоотдача может достигать 700 люмен. Такие ленты уже можно использовать в качестве общего освещения. Какое количество необходимо для освещения - можно подобрать опытным путем, или исходя из того, что 100 Вт лампа накаливания "дает" нам порядка 900-1100 Люмен. Есть и "но"... Свет от лент - ярковыраженный узконаправленный и при местном освещении отрезки придется монтировать наиболее плотно друг к другу.

Ленты с различным количеством диодов СМД 3528

Все ленты могут выпускать как для открытого монтажа, так и для влажных помещений. Влагостойкие ленты подбираются на основании индекса пыле-влагозащищенности. Самый хороший в этом случае IP=67. Что такое IP можете прочитать в одной из статей на нашем сайте, воспользовавшись "живым" поиском.

Резать ленты необходимо по три светодиода в отрезке. Для 60 диодной отрезок будет 50 мм, для 120 - 25 мм.

Я уже говорил, что ТТХ светодиодов SMD 3528 позволяют использовать ленты без дополнительного теплоотвода за счет 8 мм подложки. Но я все-равно монтирую их в алюминиевые радиаторы... Ну вот такой я...

Ну и последний тип светодиодной ленты на СМД 3528 который я рассмотрю в статье - ленты с 240 чипами на метр. В таких лентах диоды расположены в два ряда ( см. рисунок ) один над другим. Также выпускается в различных цветовых палитрах и светоотдача в 2 раза превышает 120 диодные ленты. Общая мощность составляет порядка 20 Вт. Монтируются чипы на PCB плату 10мм. Такие ленты будут работать только от 24 В. Это стоит запомнить сразу и навсегда, чтобы потом не бегать по магазинам с ошалелыми глазами и обменивать ее. На метр получается порядка 1500 Лм. Именно такие ленты можно использовать как полноценное искусственное освещение. Опять же, исходя из практики... Можно использовать как полноценное освещение, но эстетики я в этом не увидел, да и опять же за счет узконаправленного светового пучка приходится делать маленькие промежутки между отрезками, дабы получить более-менее сносное освещение.

к оглавлению ↑

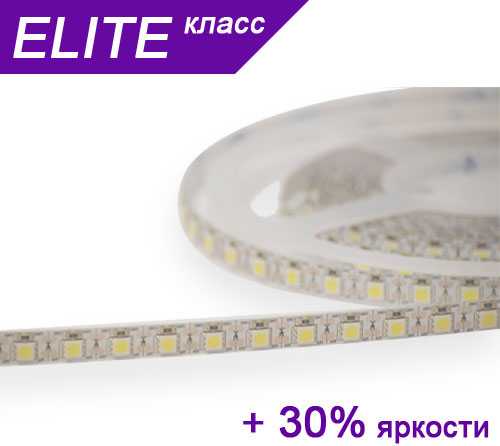

Характеристики светодиодных лент на SMD 5050 с 30,60,72, и 120 светодиодами на метр

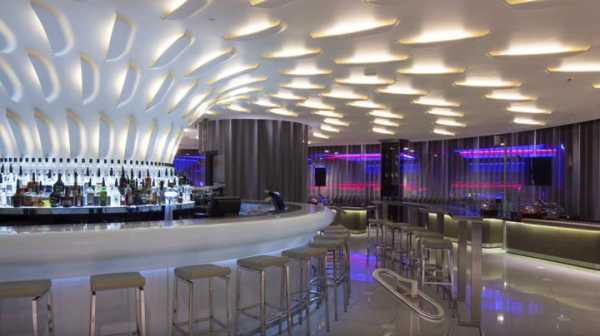

Интеерсные методы применения лент на SMD 5050

Наиболее распространенные ленты у покупателей - образцы с SMD 5050 чипами. За счет того, что количество кристаллов в диоде доходит до 3, то яркость их в три раза больше чем у СМД 3528 кристаллов. Ленты с большим количеством светодиодов на метр можно спокойно использовать в качестве основного освещения. Правда по моему сугубо личному ощущению это получается как-то несуразно.

Выше я представил Вам сводную таблицу, в которой свел все основные характеристики лент с различным количеством СМД 5050 на метр. Особых различий чипов на ленте 5050 по сравнению с СМД 3528 нет. Это диоды одного поколения и различие их состоит только в количестве кристаллов и соответственно размерах. Более полное различие и сравнение Вы найдете прочитав материал по основных характеристикам этих диодов. Ссылки на них я дал Выше. Вообще, мощность лент 5050 на порядок выше чем, у своих предшественников.

Теперь кратко пробегусь по лентам. У 30 диодной ленты световой поток составляет около 500 Лм. Такие ленты идеальны для использования в подсветках. По сравнению с 3528 свет более яркий и насыщенный, без слепящего эффекта. По моим, сугубо субъективным "понятиям" ничего лучше нет, чем использовать в спальне. Мощность метра такой ленты не более 8 Вт.

Согласно математике 60 чипная лента 5050 имеет мощность около 15 Вт и 1000 Люмен на метр. Хороши в местном освещении. Дизайнеры с большим удовольствием используют их в архитектурной подсветке.

к оглавлению ↑

Ленты из 72 SMD 5050 на алюминиевой плате


Светодиодная лента SMD 5050 на 72 чипа

Еще один из интересных типов 5050 смд лент, о которых стоит рассказать - ленты с 72 диодами на метр. Попались мне на глаза не так давно, но заинтересовали сразу. Мощность метрового отрезка составит порядка 15 Вт. Аналоги люминесцентных ламп 20 Вт ( 18 Вт ), только размер метровый)). Данные типы лент в основном выпускают в жестком исполнении и гибкую практически нереально найти с таким количеством диодов. С другой стороны лентой их уже трудно назвать, т.к. это полноценные источники освещения на алюминиевых платах. Большой плюс такого типа "лент" - простота монтажа и теплоотвод.

к оглавлению ↑

Led strip 120 LED on meter ( 120 светодиодов на метр SMD 5050 )


Ну и последний вид, который я хочу рассмотреть - ленты со 120 чипами на метр. Это полноценный светильник. Мощность отрезка составляет 30 Вт. Это больше чем в два раза по световому потоку, чем лампа накаливания 100 Вт. Общий поток можете рассчитать сами, зная, что один чип дает 20-22 люмена. На подсветку такие образцы не стоит использовать.

к оглавлению ↑

Видео нехарактерного применения светодиодных лент SMD 5050


leds-test.ru
