Для любой варочной панели мощность – самый главный показатель. Именно от нее зависит, как быстро будут готовиться блюда на плите и насколько комфортно работать с электрической поверхностью. Согласитесь: очень удобно, когда конфорка разогревается в течение всего нескольких секунд и также быстро остывает. Однако у такого удобства есть и обратная сторона: большое количество потребляемой электроэнергии. Как выбрать оптимальный вариант?

Какая бывает мощность

Современная варочная панель может иметь мощность подключения от 3 до 10 кВт. Эта цифра зависит от количества конфорок и их суммарной производительности. Как правило, у электрической плиты несколько конфорок разного диаметра. В стандартных моделях одна из них самая большая и мощная (до 3 кВт), две имеют среднюю производительность (до 1,5 кВт), а последняя (с самым маленьким диаметром) – до 1 киловатта.

Используйте электроконфорки с учетом их предназначения, которое можно узнать из инструкции. На всех поверхностях можно регулировать уровень жара.

Иногда электрическая варочная поверхность имеет целых 6 конфорок разной формы с возможностью регулировать не только производительность, но и размер. Каждый из контуров нагревается независимо друг от друга, что позволяет использовать посуду разного диаметра.

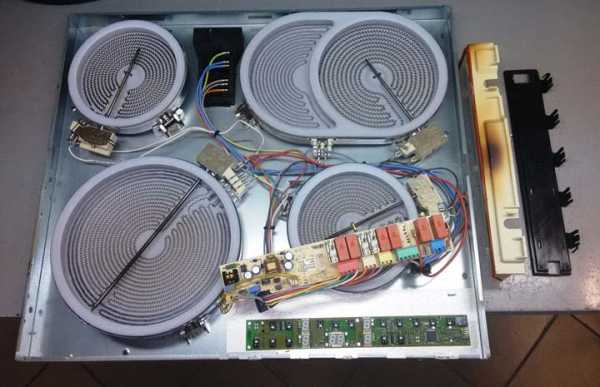

Виды конфорок и их производительность:

  • на самых маленьких контурах (от 0,4 до 1 кВт) можно готовить кофе, варить кашу для ребенка или тушить небольшое количество мяса;
  • самые крупные предназначены для большой посуды;
  • конфорки быстрого нагрева имеют самую большую мощность подключения (1,5-3 кВт). Производители называют их по-разному: «экспресс-конфорки», «Hight-Ligh», «SuperQuick» или «HiLight»;
  • средние электроконфорки можно использовать для тушения мяса и овощей, для приготовления каш и других гарниров для всей семьи;
  • в некоторых моделях есть сдвоенные или двухконтурные электроконфорки. С их помощью можно увеличить зону нагрева для того, чтобы использовать продолговатую посуду.

Суммарная мощность подключения электрической варочной панели зависит от модели, количества и величины конфорок. Разумеется, удобнее пользоваться плитой с 4-6 контурами с высокой производительностью: они быстро нагреваются, легко справляются с большим объемом пищи и способны сократить ваше время пребывания на кухне. Однако при выборе кухонной плиты необходимо учитывать не только собственное удобство, но и возможности проводки.

Сколько нужно киловатт

В квартирах и домах со старой проводкой установить современную мощную электрическую плиту очень проблематично. Поэтому перед такой покупкой стоит позаботиться о замене проводки, а также определить максимально допустимую мощность подключения варочной панели. Желательно сделать это с помощью специалиста-электрика.

Если вы все же решите действовать самостоятельно, учтите, что питание новой панели осуществляется кабелем с сечением жил не менее 4 мм2. В идеале никаких розеток быть не должно: лучше подключить плиту напрямую. Для квартиры в старом доме подойдет варочная панель с производительностью до 3,5 кВт. В новых домах и квартирах без газопровода можно использовать плиту до 7 -10 кВт.

При покупке обязательно учтите мощность подключения всех остальных приборов в доме, чтобы не перегрузить электрическую сеть.

Приобретение варочной панели – ответственное дело, ведь от правильного выбора зависит не только удобство приготовления пищи, но и безопасность всех членов семьи. Будьте внимательны и по возможности обязательно проконсультируйтесь со специалистами.

Оцените статью: Поделитесь с друзьями!

tehznatok.com

Сечение кабеля для варочной панели

Электрическая варочная поверхность — это самый энергоёмкий потребитель в большинстве современных квартир, поэтому к выбору сечения кабеля и устройств защиты для него нужно подойти ответственно.


Чаще всего, для питания варочной панели используется кабель с сечением жил:

В однофазной сети - 3*6мм.кв. (Кабель, состоящий из трех жил, каждая сечением 6мм.кв.), защищенный однополюсным автоматом 32А.



В трехфазной сети -

5*4мм.кв. (Кабель, состоящий из пяти жил, каждая сечением 4мм.кв.) защищенный трехполюсным автоматом 25А.



Почему наиболее часто для правильной работы варочной панели достаточно кабеля с жилами именно такого сечения, а главное, в каких случаях необходимо использовать другой кабель я расскажу ниже.


Принцип, по которому выбирается кабель и защитная автоматика для варочной панели, ничем не отличается от выбора электропроводки остальной квартиры. Единственная поправка делается на повышенное потребление панелью электроэнергии, тех драгоценных киловатт мощности, за которые мы в конечном счете и получаем счета.


Мощность - это основная характеристика у электрической варочной поверхности, которую необходимо знать для правильного расчета и выбора питающего кабеля и защищающего его автомата.



Если вы уже определились с конкретным производителем и моделью электрической варочной панели, то сможете точно узнать какая у неё потребляемая мощность, заглянув в описание или спросив у консультанта в магазине. Но как быть если вы еще не сделали выбор и откладываете покупку на конец ремонта? Не надо забывать о возможной поломке купленной варочной поверхности через какое-то время и необходимости её замены на другую.


По этим и некоторым другим причинам я всегда советую и прокладываю сам своим клиентам на варочную поверхность:

- в однофазной сети трехжильный кабель ВВГнг 3х6 (или ВВГнгLS 3х6), с сечением каждый жилы - 6мм.кв.

- в трехфазной сети пятижильный кабель ВВГнг 5х4 (или ВВГнгLS 5х4), с сечением каждой жилы 4мм.кв.


Для обоснования этого выбора проведем простой расчет выбора кабеля по мощности.


Абсолютное большинство современных электрических варочных панелей на четыре конфорки, потребляют порядка 7-8 кВт (киловатт) мощности. Что в идеале соответствует току 32 – 38 А (Ампер). Для расчета силы тока по мощности использована формула для сетей переменного тока :


P=UI *cos φ, где P – мощность, U – напряжение сети, I – ток, cos φ  - коэффициент мощности.


В нашем случае P(Мощность) = 8000Вт (8 кВт)

, U(напряжение бытовой сети) = 220В, I = 1,( коэффициент мощности для активной нагрузки). От сюда следует, что


I(ток) = 8000Вт/220В=36,4 А

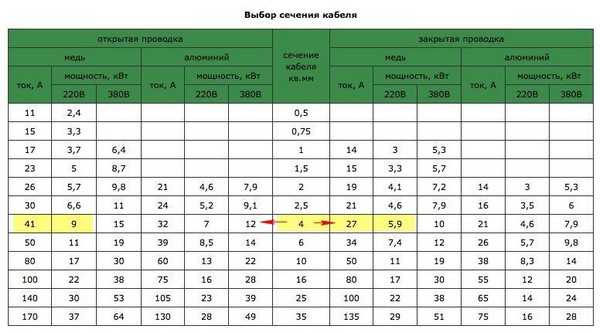

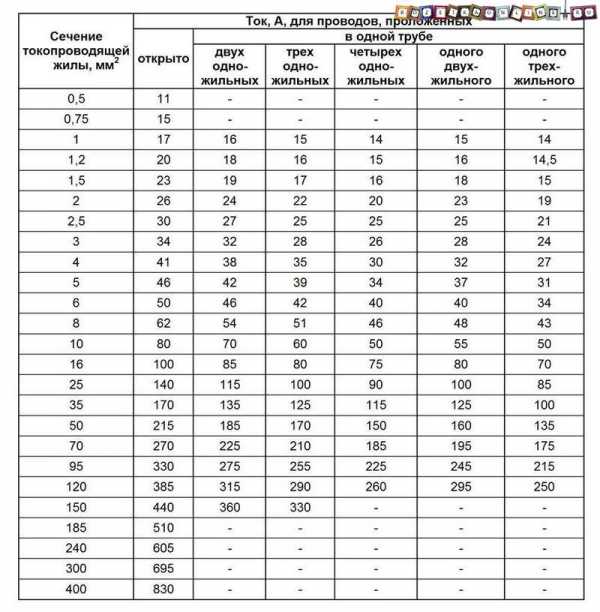

Далее из таблицы 1.3.4 ПУЭ (Правила Устройства Электроустановок) выбираем сечение жил кабеля. Смотреть нужно в столбце для двухжильного медного кабеля, так как третья жила – заземление, при нормальных условиях работы электрической панели не задействована.

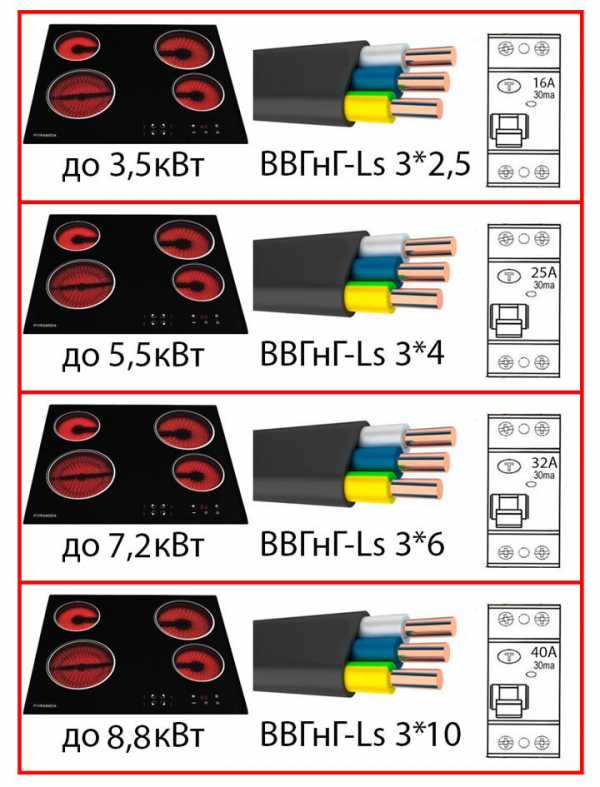

Наиболее подходящий вариант медного кабеля для варочной поверхности в однофазной сети согласно таблице – 6мм.кв, так как он выдерживает ток в 40А. Это так же подтверждает информация, размещенная на сайтах производителей кабельной продукции. Такой кабель (ВВГнг 3х6мм.кв) принято защищать автоматом или дифференциальным автоматом номиналом 32А.


В самом начале я так же указал возможность использования в трехфазной сети пятижильного кабеля сечением 4кв.мм. Вы можете подумать, что это не очень универсально, ведь необходимо будет покупать варочную панель, рассчитанную на работу в сети с напряжением

380В – но это не так. Абсолютное большинство современных варочных панелей или плит рассчитаны на напряжение 220-240В. При этом в них имеется возможность двух- или трехфазного подключения. Подробнее об этих трех схемах подключения варочных панелей или электроплит читайте ЗДЕСЬ.


Если вспомнить, что между каждой фазой и нулем напряжение 220В, все встает на свои места. Внутри электрической панели просто происходит разделение фаз по разным конфоркам. Получается так, что практически каждая конфорка имеет индивидуальное подключение кабелем сечением 4 мм.кв, при этом потребляемая мощность каждой из них значительно меньше чем у плиты в целом. Согласно таблице 1.3.4 ПУЭ, кабель сечением жил 4мм.кв, безопасно выдерживает 27А, это около 5,9 кВт(смотреть в колонке трехжильных). Такой кабель ( ВВГнг 5х4мм.кв) принято защищать автоматом или дифференциальным автоматом номиналом 25А.


Обычно, этого вполне достаточно, для подключения и верного функционирования большинства электрических кухонных поверхностей, но как быть, если заранее известно, что устройство будет более энергоёмкое и потребление его допустим 10-12 кВт? Достаточно просто произвести расчет выбора кабеля по мощности потребителя, аналогичный тому, что мы делали выше. Давайте повторим.


Расчет сечения кабеля по мощности своими руками


Выбор кабеля для варочной панели начинаем с расчета силы тока, при этом известные показатели у нас:


Мощность варочной панели P =12кВт = 12000 Вт. Напряжение в бытовой сети – U = 220В, коэффициент мощности для варочной поверхности cos ф = 1. Подставляем все значения в формулу, по которой определяется мощность в сети переменного тока.


P=U*I *cos φ, из этой формулы находим ток.


I(ток) = P(мощность)/U(напряжение)*cos ф (коэффициент мощности)=12000/220*1=54,6А


Далее опять обращаемся к таблице 1.3.4 ПУЭ и видим, что нам практически без запаса походит кабель сечением жил 10мм.кв с показателем I=55А. Либо если сеть трехфазная, можно взять пятижильный кабель – сечением 5*6мм.кв.


И в конце, для подтверждения своих слов, а главное для большей вашей уверенности в правильности своих действий, привожу выдержку из СП 31-110-2003 (Свод правил по проектированию). Проектирование и монтаж электроустановок жилых и общественных зданий п.9.2 абзац 2.:
«В квартирах жилых домов, оборудованных электрическими плитами, должна быть предусмотрена отдельная групповая линия для питания этих плит (14.27). Линии для питания однофазных электроплит должны выполняться медными проводниками сечением не менее 6 мм2.»


Стоит отметить, что речь в статье шла только про варочную панель, в случае электрической плиты (объединяющей в себе поверхность с духовкой) или при варианте совместного подключения со встраиваемой варочной панелью электрического духового шкафа, сечение кабеля может потребоваться другое, под большую мощность. Зная, как выполнять расчет и выбирать кабель по мощности устройства, вы без труда подберете нужный вариант и для плиты.
И еще, пусть вас не пугает выбор автомата защиты меньшего номинала, чем расчетный ток для плиты. Этот момент тема отдельной статьи, пока поверьте на слово.

rozetkaonline.ru

Подключение варочной панели к электросети

При подключении варочной панели можно столкнуться с проблемами, которые заставляют задуматься не только рядового пользователя, но и опытного электрика:

  • какой кабель выбрать для монтажа электропроводки от щитка до варочной поверхности
  • каким автоматом подключить панель в электрощитке
  • как соединить 4 провода выходящих из плиты и 3 провода кабеля питания электропроводки
  • как правильно подключить и не перепутать жилы кабеля на клеммнике

Подробно рассмотрим все эти моменты далее. Но сперва определимся с возможными дополнительными закупками. Чтобы подключить варочную панель вам понадобятся следующие материалы:

  • кабель ВВГнг-Ls или NYM
  • спец.розетка + вилка для плит на ток 32А-40А (заказать подобный разъем можно здесь)
  • провод ПВС, если в комплекте с панелью не идет никаких проводов
  • дифференциальный автомат

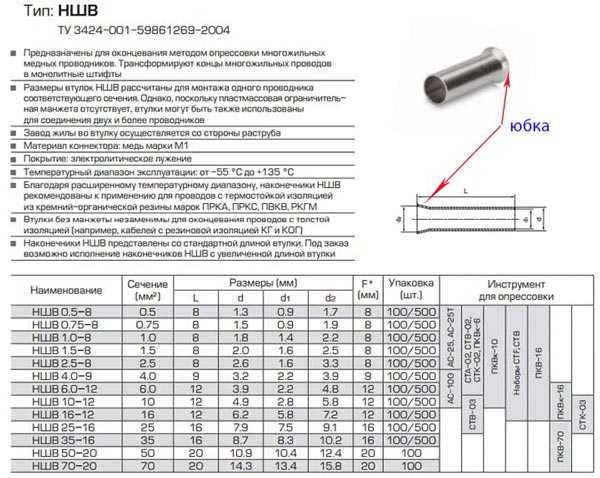

  • наконечники НШВ
  • клеммник или гильзы ГМЛ

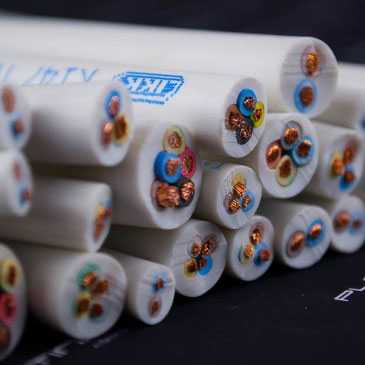

Кабель электропроводки для подключения

Перво-наперво уясните для себя, что варочная панель должна подключаться отдельной линией электропроводки непосредственно с распредщита. Не допускается запитывать ее от существующей общей распредкоробки на кухне или уже смонтированных розеток.

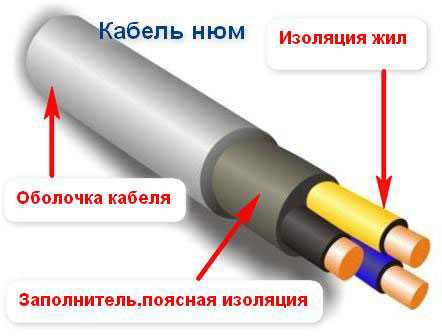

Кабель должен быть обязательно трехжильным и медным, а какой марки ВВГнГ-Ls или NYM решать вам. Какой кабель лучше и чем они отличаются можно подробно прочитать в статье "4 отличия NYM от ВВГнГ-Ls".

Самое главное правильно подобрать сечение. Свод правил СП31-110-2003 составленный на основании ГОСТ и ПУЭ гласит, что для плит необходимо выбирать сечение минимум 6мм2.

Но судя по всему здесь речь идет о предварительном монтаже проводки в квартире, когда еще не известно какой мощности варочная панель будет установлена. Поэтому изначально и должно закладываться сечение 6мм2, достаточное для подключения большинства существующих моделей.

Если ваша мощность меньше чем 7квт, и вы уверены, что в будущем не будете покупать новую более энергоемкую плиту, то можно ориентироваться по следующей таблице:

А что делать, если кабель уже проложен (ВВГнг-Ls 3*2,5мм2), но он оказался меньшего сечения, чем нужно для максимально возможной мощности варочной панели (7,2квт). При этом заново штробить стены нет ни возможности, ни желания.

В этом случае, можно обезопасить себя двумя способами, правда придется смириться с тем, что вы не сможете пользоваться всей мощностью панели:

  • установить в щитке выключатель исходя из номинального сечения кабеля, а не мощности плиты (смотри по таблице выше, согласно сечению)
  • программно задать режим работы панели, при котором не возможно будет включение одновременно всех конфорок

То есть, если вы еще не знаете какая у вас будет варочная поверхность, смело закладывайте 6мм2. Только имейте в виду, что маломощные панели имеют небольшого размера клеммники, не рассчитанные на 6мм2. И корректно, напрямую подключить такой провод не всегда удобно, можно и выломать зажим.

Подключение индукционной варочной поверхности в щитке

Обязательное условие монтажа варочной панели и духового шкафа - это подключение этих приборов через УЗО+автомат, либо дифференциальный автомат с током утечки 30мА.

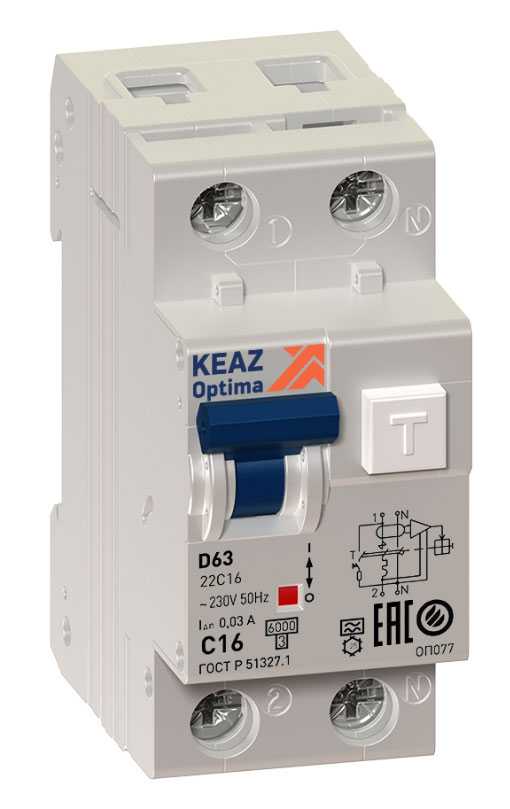

Простые автоматические выключатели не смогут обеспечить защиту в случае повреждения изоляции и утечки на корпус.

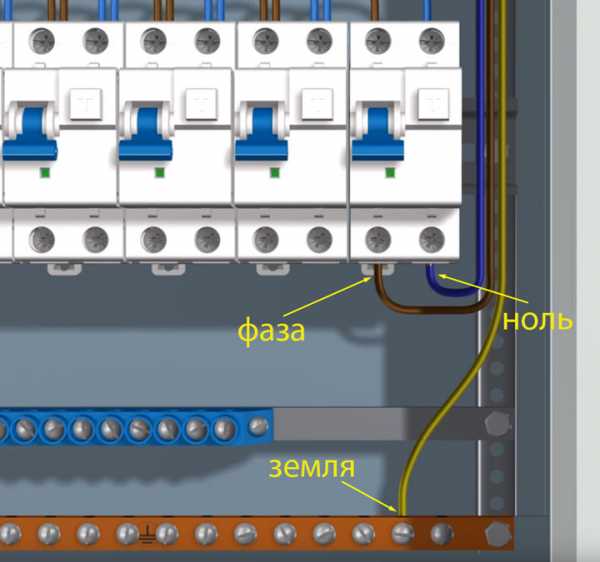

  • В щитке фазный провод кабеля (обычно для фазы выбирают коричневый, серый или другие цвета кроме синего и желто-зеленого) подключают к нижней клемме диффавтомата без надписи N или с цифрой 2
  • Нулевую жилу (выбирайте провод синего цвета) - к клемме снизу, имеющей маркировку с латинской буквой N
  • Жилу желто-зеленого цвета (защитное заземление) к заземляющей шинке

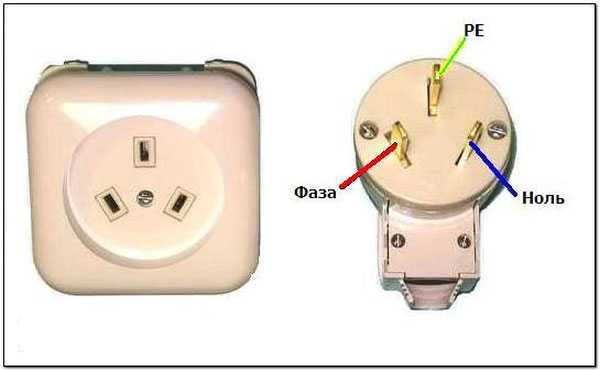

Розетка и вилка для варочной панели

Если вы не намерены заводить кабель напрямую в панель, то вам придется устанавливать под нее отдельную розетку.

Использование вилки более удобный вариант в части обслуживания и эксплуатации варочной панели.

Например при влажной уборке панель должна быть обесточена. Если у вас нет розетки, придется по два раза бегать к щитку и отключать автомат. А так выдернул вилку, протер поверхность и подключил обратно.

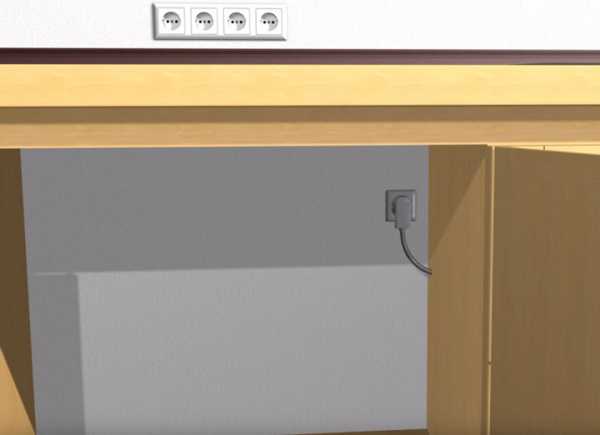

Розетка должна устанавливаться на удобной высоте. Рекомендуемое расстояние от пола - до 90см.

При этом не допускается, чтобы подрозетник находился на одном уровне с варочной панелью. Лучше всего будет разместить ее справа или слева от прибора.

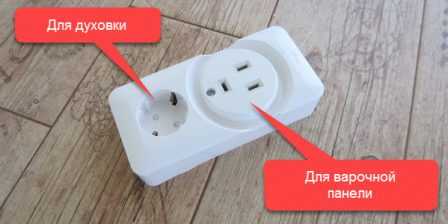

Если вы хотите рядом установить еще и духовой шкаф, то розетка должна находится ниже уровня духовки. Обычно это расстояние на уровне ножек кухни.

Слишком близко к полу делать также нельзя, имейте в виду вероятность затопления и протечек водопровода!

Какую брать розетку? При маломощной панели до 3,5кВт (обычно двухконфорочные) можно все подключить через евророзетку и соответствующую вилку.

Однако она будет постоянно работать на свою номинальную мощность 16А и скорее всего сильно греться.

Кроме того, если вы изначально взяли кабель 3*6мм2, то завести его на контакты вилки будет большой проблемой. Поэтому предпочтительнее использовать специальную вилку и розетку для плит, рассчитанную на токи до 40А.

Если у вас индукционная панель мощностью более 3,5квт, то подключение через обычную вилку и розетку тем более запрещено!

Расположение фазного и нулевого провода в розетке не играет существенной роли. Главное правильно подключить заземляющую жилу (сверху на контакт заземления).

А вот при подключении вилки желательно соблюсти "полярность". Не зря производители маркируют клеммы на которые должна заходить фаза и ноль. Но даже если и перепутаете панель все равно должна работать исправно.

Для подключения вилки понадобится провод. Не всегда он идет в комплекте. При отсутствии штатного, необходимо приобрести трехжильный провод ПВС. Сечение провода должно соответствовать мощности прибора (смотри таблицу выше).

Разбираете корпус вилки, пропускаете через него провод. Снимаете изоляцию с внешней оболочки на такую длину, чтобы ее край после сборки вилки, был придавлен специальным фиксатором.

Зачищаете жилы и для обеспечения лучшего контакта опрессовываете наконечником НШВ.

Затягиваете винтовые разъемы вилки:

  • фазу и ноль под крайние клеммы
  • заземление - под верхний винт

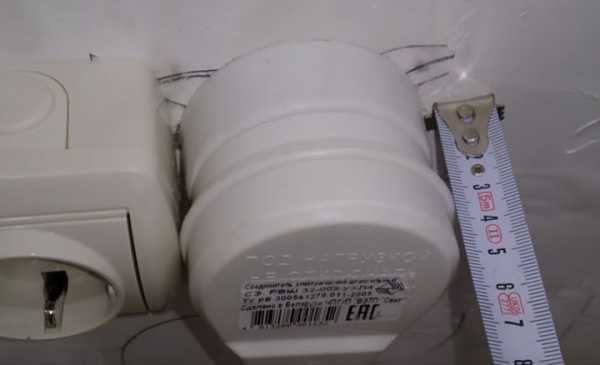

Большое неудобство таких моделей, что они очень сильно "выпирают" из стены - на 5-7см.

Учитывайте этот момент при сборке кухни заранее.

Подключение панели без вилки

Если выступающая на несколько сантиметров розетка вас не устраивает и вы хотите все аккуратно спрятать в подрозетник или распаечную коробку, то сделать это можно двумя способами:

  • через гильзы ГМЛ
  • через монтажную коробку КлК-5С

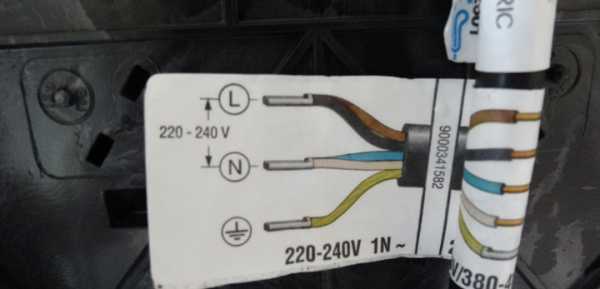

Во-первых определимся с проводами. На многих моделях из панели уже выходит подключенный кабель, но имеет он 4 жилы. А у вас в подрозетнике только три. Как быть?

Дело в том, что такие варочные поверхности одновременно рассчитаны как на однофазное 220В подключение, так и на двухфазное 380В. При этом одна половина конфорок будет работать от одной фазы 220V, а другая от второй.

Некоторые считают, что вторая фаза используется только для питания управления. Это не так. Мощность распределяется равномерно по обоим фазам. Чтобы все это дело подключить на привычные 220 Вольт просто убираете одну жилу в сторону и изолируйте ее.

Остается ноль (обычно синий провод), заземление (желтозеленый) и фаза (коричневый, черный или другой расцветки).

Можно объединить два фазных провода в один через наконечник. Например во многих панелях Bosch , где кабель идет не съемный, так изначально и сделано.

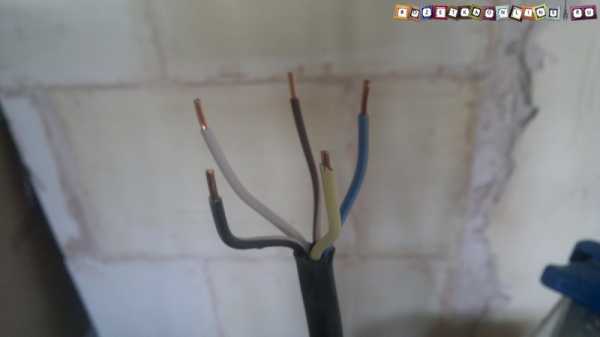

Встречается вариант и с 5-ти жильным кабелем. Такие панели обычно большой мощности от 7 квт и выше. Они изначально рассчитаны на 380В. Чтобы их подключить к сети 220В нужно соединить попарно по две жилы.

Например черный и коричневый провода пустить на фазу, а синий и серый на ноль. Земля желто-зеленый остается одиночным.

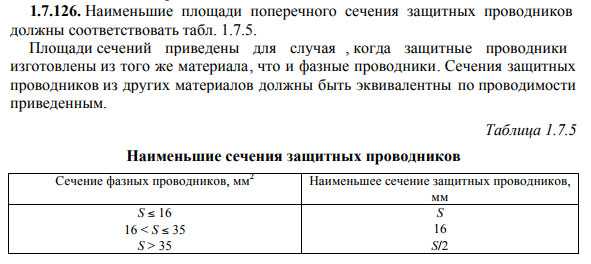

Но если строго соблюдать правила, то такое подключение не совсем верное. Так как защитный проводник PE должен быть одного сечения с фазными. А он у вас будет в два раза тоньше.

Соединение гильзами

Теперь нужно соединить проводку в подрозетнике с кабелем идущим на панель. Подбираете соответствующие сечению жил гильзы ГМЛ.

Если сечения жил разные, например из стены выходят 6мм2, а на панель идет 4мм2, то с одной стороны (меньшей) гильза уплотняется дополнительным проводом.

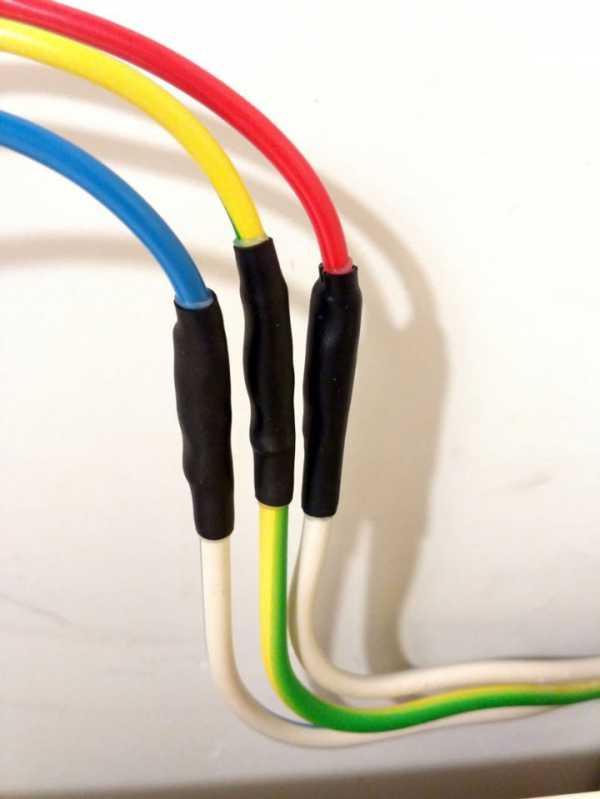

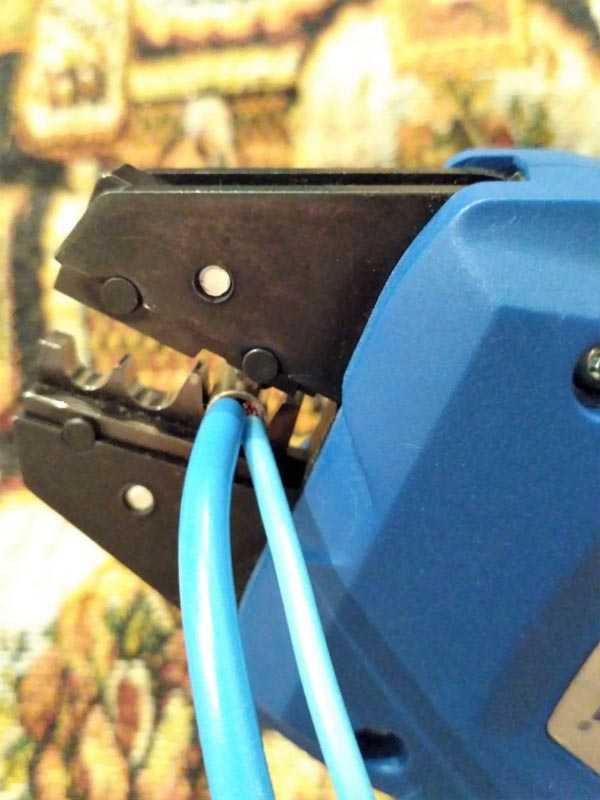

После чего концы запрессовываются пресс клещами и изолируются изолентой или термотрубкой.

Теперь все это аккуратно можно спрятать в подрозетник.

Соединение через монтажную коробку

Гильзование неудобно тем, что во-первых соединение получается не разборным, а во-вторых для опрессовки нужен спец.инструмент. Не у всех есть в наличии пресс, а обжимать пассатижами такие соединения нельзя.

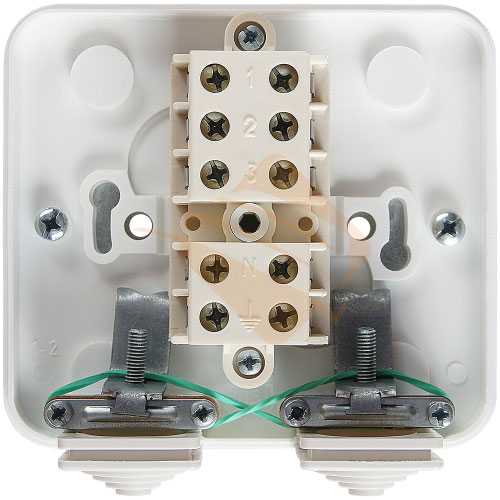

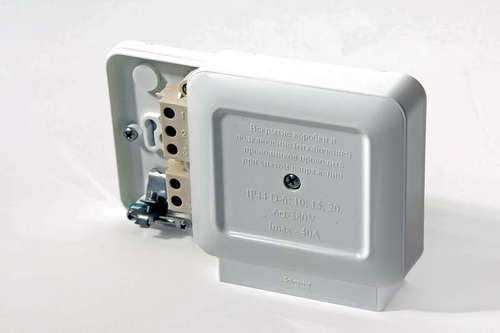

В этом случае на помощь придет монтажная коробка КлК-5С. Кроме отвертки здесь ничего не нужно, да и отходящий кабель можно отсоединить в любой момент.

Правда контакты у нее могут оказаться довольно нежными, поэтому не перестарайтесь с усилием затяжки.

К тому же, габаритные размеры у нее в отличии от мощных розеток небольшие и все это дело можно удобно смонтировать за шкафчиками кухни.

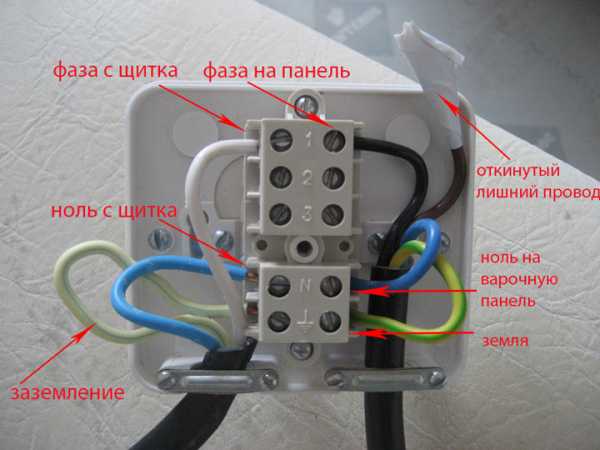

Подключение выполняется традиционно:

  • ноль через винтовую клемму N (синие провода)
  • земля обозначена значком "заземление" - желтозеленая жила
  • сверху три фазных разъема. Лишние фазы, если у вас 220В откидываете и изолируете.

Схемы подключения индукционной варочной панели

После всех выполненных работ можно приступать к непосредственному подключению кабеля к клеммам варочной панели. На обратной стороне панели должна быть наклейка, рисунок или графическое обозначение заводской схемы подключения.

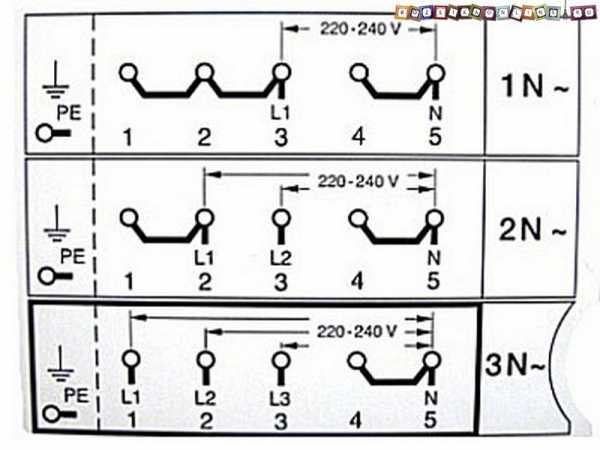

Для однофазной сети выбирайте схему, которая чаще всего обозначается как 1N.

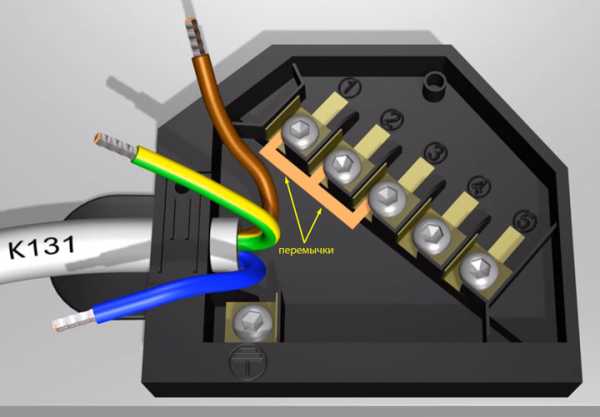

По этой схеме клеммы под номерами 1,2,3 и клеммы 4,5 должны быть соединены между собой перемычками.

Такие перемычки из меди или латуни должны идти в комплекте с варочной панелью. Обычно они расположены в отдельном "кармашке", там же где и клеммы.

Если вы не установите данные шунты, то у вас будет греть только часть варочной поверхности.

Зачастую такая же проблема может возникнуть в процессе эксплуатации, когда из-за плохого контакта и нагрева одна из перемычек отгорает.

Перед подключением, с провода ПВС снимается изоляция и жилы опрессовываются. Здесь можно использовать наконечники НШВ, НКИ, НШПИ. Перед установкой проверьте, хватает ли свободного места в клеммной коробке для монтажа тех или иных наконечников.

Иногда приходится их укорачивать, либо вообще отказаться от какого-то вида.

Сначала устанавливаются перемычки. Согласно схемы для однофазной варочной панели монтируете их на клеммы 1-2-3.

После этого фазную жилу подключаете на клемме №3 и затягиваете контакты.

Для подключения ноля монтируете перемычку между четвертой и пятой клеммой.

В клемму №5 заводите нулевую жилу синего цвета и затягиваете контакт.

Последнюю свободную жилу - защитное заземление подключаете в разъем имеющий значок "заземление".

Вот несколько схем подключения для разных моделей варочных панелей Bosch, Electrolux, Zanussi, Hansa, Gorenje:

GorenjeElectroluxZanussiHansaBosch

Частые ошибки при подключении

Если после подключения панель начинает работать непонятным образом - сама выключается, через несколько секунд может опять включиться. Не спешите грешить на неправильный монтаж.

Вполне возможно что в программе выставлена защита от детей, вода пролилась на сенсоры, или случайно нажали не на те кнопки. У некоторых моделей есть функция распознавания посуды. Пока не поставите на конфорку кастрюлю, разогреваться она не будет.

Еще одна распространенная проблема - работают только две конфорки из четырех, а остальные демонстрируют остаточное тепло (высвечивается буква H). Это связано с блокировкой при однофазном подключении трехфазных моделей.

Таким образом программно ограничивается мощность.

Поэтому сперва хорошо разберитесь с документацией и только потом обратно лезьте в клеммник подключения.

Пять распространенных ошибок которые могут привести к выходу из строя вашей панели, либо пожару из-за неправильного монтажа и подключения:
1Использование обычной розетки евро и вилки на 16А для панелей мощностью более 3,5кВт.

2Подключение через простой автомат с тепловым расцепителем, без УЗО или дифф.автомата. 3Применение кабеля меньшего сечения для мощных варочных поверхностей (3*2,5мм для 7кВт). 4Подключение варочной панели и духового шкафа к общей распредкоробке на кухне без выделенной линии от распредщитка. 5Отсутствие фазной перемычки на одной из клемм. В результате половина конфорок может не работать. Либо панель вообще не включится, если этот контакт отвечал за подачу напряжения на управление.

Источники - https://cable.ru, Кабель.РФ

Статьи по теме

domikelectrica.ru

от чего зависит и на что влияет мощность в разных видах варочных панелей

Выбирая устройство нужно узнать какой должна быть его мощность. Плита бывает электрическая, индукционная или газовая, каждая имеет определенный уровень мощности. Чтобы было понятней, стоит разобрать этот вопрос более подробно.

Эксплуатация варочной панели

Правильно подобранный уровень мощности играет ключевую роль при готовке. От этого целиком зависит качество приготовленных блюд, и количество потраченного на это времени.

Совсем недавно хозяйки и думать не могли об отдельной варочной панели, они шли вместе с духовкой в виде кухонной печи. С дизайном тоже дела обстояли не важно. Технический прогресс не стоит на месте и появился огромный выбор не только варочной поверхности отдельно от духовки, но и большое разнообразие стиля, цвета и оформления. Что и говорить о функциях устройства. Производители стараются продумывать все до мелочей, чтобы готовка была максимально комфортной и быстрой. Встраиваемая техника очень удобный и популярный вариант устройства кухни. Чтобы плита по-настоящему радовала своих владельцев быстрым и качественным приготовлением блюд, нужно покупать устройство с учетом его мощности и той, которую может дать домашняя проводка.

Что определяет мощность варочной панели?

Мощность у любого вида варочной панели, один из ключевых показателей. От мощности зависит уровень производительности. На это есть несколько причин:

  • Скорость приготовления пищи напрямую зависит, количества энергии которое потребляет устройство. В этом случае предпочтение отдается варочной панели, способной приготовить блюдо быстрее.
  • Есть большое количество плит, конфорки на которых имеют разный уровень потребления энергии. Это удобно, когда не требуется сильно разогретая плита. Самая большая конфорка должна давать достаточное количество тепла для готовки больших объемов пищи.
  • Слишком мощная плита тоже не самое лучшее решение. Такая варочная панель будет отдавать много лишнего тепла в окружающее пространство, в данном случае на кухню, из-за чего температура воздуха в помещении значительно увеличится и придется включать кондиционер, а это дополнительные траты электроэнергии.

Таким образом, варочная панель должна быть подобрана таким образом, чтобы готовить на ней можно было быстро, но при этом лишнего тепла не должно быть слишком много.

Самые распространенные модели рассчитаны на мощность 6,5-10 кВт. Чтобы не прогадать с выбором мощности, верным вариантом решения проблемы, будет обращение к специалисту, который способен дать квалифицированную консультацию по вопросу подключения агрегата и скажет, если необходима замена проводки.

На рынке представлено достаточно вариантов с оптимальным уровнем мощности для каждого клиента. Также есть огромное количество плит, мощность которых не так высока, примерно от 3,7 кВт, что позволяет запитать их от простой розетки.

Электрическая варочная панель

Имеет традиционное устройство. Этот тип потребляет наибольшее количество энергии, поэтому обзор начинается именно с этого устройства.

Электрическая варочная панель

С одной стороны, электрические варочные панели безопаснее газовых, однако для этого придется потратиться на установку и при необходимости, смену проводки.

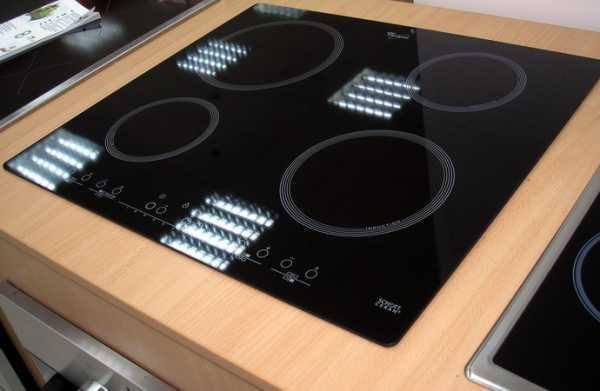

На данный момент самыми распространенными являются четехконфорные плиты, а это значит, что за несколько десятилетий технического развития варочных плит, существенно ничего не поменялось. Принцип подключения плиты тоже не особо изменился. Зато производители как следует поработали над совершенствованием нагревательных элементов. У большинства современных электроплит, расход энергии у каждой конфорки свой. Как правило потребление киловатт распределяется следующим образом:

  • Первая, самая маленькая конфорка потребляет от 0,4 до 1 кВт.
  • Две средних конфорки и мощность имеют среднюю – обычно это 1,5 кВт.
  • На самую большую должно уходить не больше 3 кВт.

Из этого, можно сделать вывод, что общее потребление электрической варочной панели, достигает около 7 кВт. Некоторые устройства оснащены дополнительными функциями как эти:

  • Возможность регулировать площадь нагрева для каждой конфорки в виде дополнительного нагревательного кольца вокруг диска.
  • Есть плиты с функцией объединения двух конфорок. Это очень удобно для использования посуды продолговатой формы, как, например, гусятница.

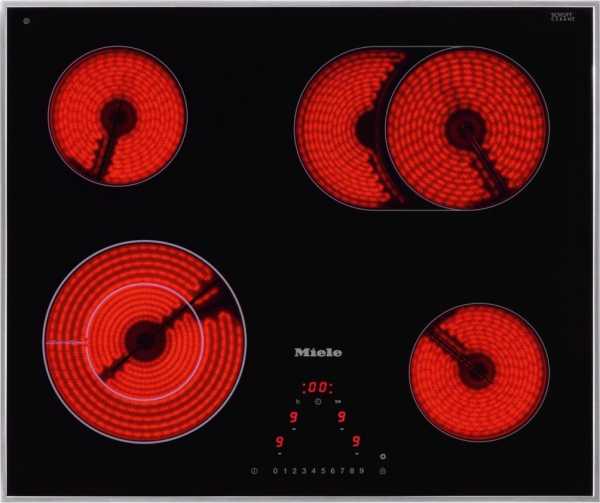

Плита с функцией объединения двух конфорок

Функция объединения конфорок наглядно. Довольно удобная опция, однако такие панели затрачивают гораздо больше энергии, чем обычные.

  • Также есть панели, которые оснащены шестью конфорками.

Такие продвинутые устройства будут затрачивать уже около 10 кВт.

Однако, прежде чем приобретать такую мощную технику, нужно проконсультироваться со специалистом не предмет возможности проводки. Обычно, в старых домах, электропроводка не рассчитана на такую мощную технику, и бездумное ее подключение может привести к тому, что провода перегорят или, произойдет короткое замыкание, что может привести к чрезвычайной ситуации.

Когда в квартире уже много бытовых приборов, потребляющих достаточно много энергии. Если было решено покупать мощную варочную панель, то не стоит ее включать одновременно с другими электроприборами.

Индукционная варочная панель

Мощность индукционной панели составляет примерно 7 кВт. Индукционная поверхность справляется с приготовлением еды в минимальные сроки. Поэтому в исключительно редких случаях на индукционной печи могут быть задействованы все конфорки одновременно.

Индукционная варочная панель

Суперсовременная индукционная плита стоит гораздо дороже своих собратьев и для нее придется покупать специальную посуду. Поэтому перед тем, как отдать предпочтение этому виду варочной панели, необходимо подумать, стоит ли это технологическое новшество таких трат и будут ли они оправданными.

Особенность и главное преимущество такой варочной панели в том, что она нагревает именно дно посуды, а не воздух вокруг нее, что значительно экономит потребление энергии.

Газовая варочная панель

Здесь с вычислением мощности немного сложнее, так как газовая панель не обладает специальным счетчиком. Здесь расчет идет 8-10 кВт на час/м.куб. Точно определить качественные показатели газа не получится, однако вычислить крайние значения можно следующим образом:

  • Стандартная мощность конфорки газовой поверхности равняется 2-2,5 кВт.
  • В сумме варочная панель потребляет 8-10 кВт.

Газовая варочная печь

Доказано, что самые вкусные блюда получаются именно на газовой плите, так как продукты не просто получают термическую обработку, но готовятся на открытом огне, что дает неповторимы вкус блюду.

Мощность конфорки полностью определяется ее размером.

Не стоит скупиться на энергосберегающие модели, потратившись один раз, можно сэкономить на энергии гораздо больше.

Газовая или электрическая?

Еще один вопрос, который всегда волновал покупателей. Какую же все-таки выбрать печь, газовую или электрическую? Рассмотрим подробнее. Плита, работающая на газу, имеет ряд преимуществ, она быстрее нагревает посуду и еда готовится быстрее. Регулировка температуры конфорки тоже моментальная. Подключение к газифицированному дому проходит гораздо проще, в отличие от электрических моделей.

Электрические панели предпочитают жильцы домов, где газа нет. Если же магистраль газопровода в доме имеется, то лучше устанавливать газовую печь. Электропечь потребляет много энергии, потому это не всегда выгодное устройство. Также, зачастую проводка, которая заложена дома, не хватает и необходимо ее усилить, а это дополнительные траты. Но есть у электропанелей и свои преимущества. Например, такую плиту гораздо проще мыть, она проста и безопасна в использовании.

Комбинированная варочная панель

Комбинированная панель становится все более популярной. Однако, тут снова все упирается в стоимость. Также стоит подумать и об установке. Придется потратиться на подсоединение и к газовой магистрали, и к электросети.

Часто можно встретить комбинированную плиту, которая питается одновременно и от газа и от электричества. Или для загородного дома или дачи, одним словом там, где бывают частые перебои электричества. Устройство должно быть практичным и безопасным.

Встроенная варочная панель

technosova.ru

Какая потребляемая мощность варочной поверхности?

В настоящее время инновации с каждым днем все больше и больше проникают в жизнь каждого человека, делая ее гораздо удобней и комфортней. Особенно радуют производители техники для дома, создавая продукцию, которая заметно упрощает ведение домашнего хозяйства.

Потребляемая мощность варочной поверхности

На данный момент в салонах и магазинах кухонной техники чаще всего встречаются модели электрических варочных панелей с мощностью от 6,5 до 10 кВт. Какая оптимальная мощность варочной панели? Как выбрать наиболее приемлемый вариант? На эти и другие вопросы лучше всего поискать ответы у квалифицированных специалистов.

Во-первых, большинство представленных моделей обладают солидной мощностью. Поэтому, прежде чем покупать такую помощницу на кухню, лучше обратиться к опытному электрику и проконсультироваться у него насчет подключения. Вполне возможно – понадобится замена электропроводки.

Во-вторых, на данный момент производители предлагают достаточное количество оптимальных вариантов, которые позволяют подобрать наиболее эффективную мощность для каждого типа варочной панели.

Более того, появляется все больше моделей, рабочая мощность которых составляет не более 3,7 кВт. Такие панели можно подключать даже к обычной розетке. Стоит отметить, что при этом размер рабочей зоны не уменьшается – на них присутствуют 4 стандартные конфорки, просто из-за меньшей мощности увеличивается время, затрачиваемое на приготовление пищи.

Напоследок стоит добавить – подключение и установка электрических варочных поверхностей – специализация профессионалов. Ни в коем случае не стоит делать этого самостоятельно. Лучше проконсультироваться со специалистами и выбрать наиболее подходящую панель для своего дома.

Газовая или электрическая?

Газовая варочная панель – это отличный вариант для дома, к которому подведен газ. Преимуществ у этого типа панели масса: экономичность эксплуатации, быстрое нагревание посуды и, как следствие, приготовление пищи, а также возможность регулирования температурного режима. Последнее качество особенно удобно, так как зачастую в процессе приготовления пищи необходимо постоянно изменять температурный режим. К тому же, монтаж и подключение газовой кухонной плиты осуществляется немного проще.

Электрические варочные панели – выбор для владельцев электрифицированных домов. Не стоит подключать такую панель в квартиры и дома, к которым подведен магистральный газопровод. Это связано, в первую очередь, с высоким уровнем потребляемой энергии. Так, например некоторые электрические панели имеют мощность до 10 кВт, что может повлечь за собой существенные финансовые расходы и даже необходимость дополнительной электропроводки.

Тем не менее, электрические варочные панели гораздо удобней в эксплуатации, они легко моются, так как не содержат выступающих элементов, а также безопасны в использовании.

Кроме того, существуют еще и комбинированные варочные панели – они чаще всего совмещают в себе3 газовых и 1 электрическую конфорки, или наоборот. Такая модель очень удобна для тех. Кто проживает за городской чертой и очень часто сталкивается с перебоями подачи газа или электричества. Стоит отметить, что именно комбинированные панели в настоящее время пользуются наибольшей популярностью.


tehnika-soveti.ru

От чего зависит потребляемая мощность варочной панели

Здравствуйте! Решила после ремонта поменять электроплитку на кухне. Надоела старая плита. Остановилась на индукционной варочной панели. Во-первых, она очень удобная и красивая, а во-вторых, говорят, еще и экономичная. Так ли это и какая мощность подобной электроплиты будет оптимальной? Что нужно учесть при покупке? Жанна, г. Рязань

Здравствуйте, Жанна! Вы сделали прекрасный выбор, ведь индукционная плита – это настоящая находка для современных хозяек. Она нагревает только дно посуды, а сама при этом остается холодной, а потому исчезает риск случайных ожогов. К тому же вам не страшна никакая пригоревшая пища: даже если суп «убежит» из кастрюли, он не испортит поверхность варочной панели.

Что касается ее экономичности, то это чистая правда. Индукционная плита очень быстро нагревает и готовит блюда, а потому и работает гораздо меньше. Если у простой электроплиты для того чтобы нагреть чайник уходит 10-15 минут, то индукционной для этого нужно не больше 5 минут. Меньше времени – меньше количество потребляемой электроэнергии.

Какая бывает мощность

Потребляемая мощность современной индукционной варочной панели может находиться в пределах 3,2-10 кВт. Здесь тоже соблюдается главный принцип бытовой техники: чем выше этотпоказатель, тем быстрее и качественнее работа прибора. Однако это еще не значит, что необходимо отдать предпочтение самой мощной панели. Возможно, вас устроит и средняя по значению плита.

Рассмотрим простой пример. Плита Hansa BHI69307 имеет мощность подключения всего 3,7 кВт. При этом она обладает всеми достоинствами, которые присущи таким приборам: быстро нагревает пищу, имеет несколько режимов работы, а также сенсорное управление, защиту от перегрева и другие полезные функции. Главное достоинство этой варочной панели – возможность подключить к обычной электросети (более мощные устройства требуют специальной проводки).

Конечно, 3,7 кВт – это небольшая мощность для индукционной варочной панели. Гораздо чаще подобные устройства выпускаются с показателями 6,8-7,2 кВт. Однако такая плита требует особых условий подключения. Если вы это уже учли при ремонте, то ваш выбор ничем не ограничен. Только перед покупкой непременно учтите самое главное…

А главное – режимы работы

На наш взгляд, гораздо важнее не мощность конкретной варочной панели, а ее возможности и дополнительные функции. Именно они определяют, насколько удобна данная плита в быту. К примеру, если у индукционной конфорки 17 режимов переключения, то у вас появляется масса возможностей для экспериментов. Малая мощность нужна для того, чтобы тушить продукты, а высокая – для быстрого подогревания воды.

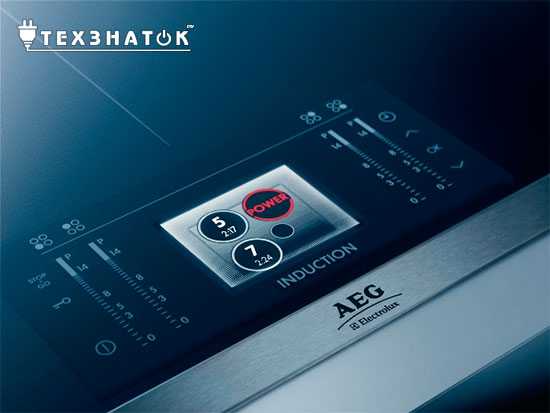

Не менее полезна и функция «Бустер», при которой эффективность работы конфорки увеличивается на 50% за счет ее соседок. Также не лишними будут таймер, функция распознавания формы и диаметра посуды, возможность программирования и т.д. Все это сделает использование электроплиты особенно приятным.

Оцените статью: Поделитесь с друзьями!

tehznatok.com

Подключение варочной панели и духовки к одному кабелю питания


Оглавление статьи:

Задача

Для начала, давайте поймем задачу, которую будем решать в этой статье. Так получилось, что на кухне для питания электроплиты есть один электрический кабель. И получилось это не обязательно по ошибке строителей, которые вывели один кабель для электрической плиты.

Все кухни в стандартных многоквартирных домах, проектируются на установку стационарной электроплиты для которой нет необходимости разделять питание варочной панели и духовки.

Отсюда вполне распространенная проблема, как подключить раздельную духовку и варочную панель к одному кабелю электропитания.

Планируйте свои покупки

Давайте подумаем, как разумный человек будет покупать духовку и панель.

Вариант 1. Есть проводка нет бытовых приборов

На кухне сделана электропроводка, новая или старая, не важно. Есть один вывод для электроплиты, кабель которого имеет вполне определенные сечения жил и материал.

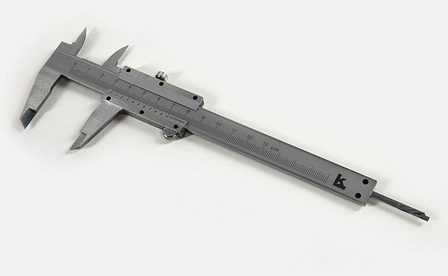

Если вы не знаете сечение кабеля, то отключи электропитание кабеля и, сняв, 10 мм изоляции с одной из жил, нужно штангель циркулем замерить диаметр жилы и по формуле:  S=π×d²÷4 (пи D квадрат разделить на 4) посчитать сечение жилы кабеля.

  • Если у вас всё не совсем плохо, то сечение жил будет 4 или 6 мм2.
  • Если дом не старше 2001 года, то жилы будут медные;
  • Если дом старой постройки, то жилы будут алюминиевые.

Этих данных вполне достаточно, чтобы рассчитать суммарную максимальную мощность панели и духового шкафа, который нужно покупать.

Расчет мощности

Расчет мощности проводится по рекомендациям  проектирования электропроводки на основе базовых таблиц из ПУЭ 7 (правила устройства электроустановок, изд.7). Вот эта таблица в красивом виде.

Как видим по таблице сечений и мощности:

Электрический кабель с медными жилами 4 мм, нормально работает (не перегревается) если максимальная мощность работающих приборов не превышает:

  • Медный кабель 6 мм² держит мощность: 7,4 кВт при скрытой проводке и 11 кВт проложенный в коробе или открыто.
  • Медный кабель 4 мм² держит мощность: 5,9 кВт при скрытой проводке и 9 кВт проложенный открыто.
  • Алюминиевый кабель 4 мм² держит мощность: 4,6 кВт и 7 кВт соответственно.
  • Алюминиевый кабель 6 мм² держит мощность: 8,5 кВт и 5,7 кВт.

Важно! Именно эти расчеты должны быть условием выбора мощностей варочной панели и духового шкафа.

Если выбора приборов по мощности не было, и вам, предположим их подарили, то для правильного подключения варочной панели и духового шкафа нужно проложить два отдельных электрических кабеля от щита до места установки приборов, выбрав сечения кабелей по той же таблице, только, наоборот, по мощности смотрим сечение.

Практическое подключение варочной панели и духовки к одному кабелю

Предположим, у вас, для питания электрической плиты уже проложен кабель с медными жилами сечением 4 кв. мм. Питание 220 Вольт, кабель имеет три жилы (фаза, ноль рабочий, ноль защитный). По той же таблице, видим, что такой кабель держит суммарную мощность 5,9 кВт (таблица выше).

При этом не будем отвлекаться на коэффициенты спроса, то есть на вероятность того, что плита и духовка всегда будут работать вместе и на максимуме. Будем считать, что будут и коэффициент спроса равен 1.

Вопрос. Реально найти варочную панель и духовой шкаф суммарной мощностью 5,9 кВт?

Если у вас не профессиональная кухня, речь о которой не идет, априори, мощность духового шкафа будет меньше мощности панели.

  • Средняя мощность панелей в пределах: 3,5-7 кВт.
  • Средняя мощность духовых шкафов в пределах: 2,5-4 кВт.

Очевидно, что если очень постараться, можно найти пару панель+духовка, суммарной мощностью до 5,9 кВт.

Примечание: На самом деле всё не так печально. Вряд ли вы будете включать все контура панели и духовку постоянно вместе. Поэтому коэффициент спроса для этой пары берут 0,7. Это значит что для нашего расчетного кабеля 3×4 мм, суммарная мощность нашей «парочки» может быть, 5,9÷0,7=8,4 кВт, что ближе к реальности выбора.

Вариант 2. Есть бытовые приборы нет проводки

У вас есть кухня и есть купленные или подаренные или выигранные варочная панель и духовой шкаф. В этом случае

  • Открываете технические паспорта к приборам и смотрите их максимальную мощность;
  • Суммируйте их и по таблице выше смотрите необходимое сечение кабеля;
  • Сверяете полученный результат с кабелем, имеющимся на кухне;

Если имеющийся кабель подходит, замечательно, можно проводить подключение варочной панели и духовки к одному кабелю.

Если имеющийся кабель НЕ подходит, его оставляете для варочной панели, а для духового шкафа, прокладываете новую электрическую цепь кабелем по мощности духовки (обычно хватает 3×2,5 мм) от щита или делает шлейф от другой розеточной группы, предварительно сделав аналогичный расчет.

Автомат защиты

Не забываем про автомат защиты для группы электроплита. Для нашего расчета (5,9 кВт) электрический кабель для плиты (панель+духовка) нужен автоматический выключатель на 32 Ампера (по таблице 27 А).

Завышать номинал автомата, не нужно. Его задача вовремя отключить электропитание, чтобы избежать перегрева при превышении мощности. Поэтому если расчеты дают ток 27 А, то выбираем автомат большего номенклатурного значения, а это 32 Ампера, а не 40 Ампер.

Практика подключения

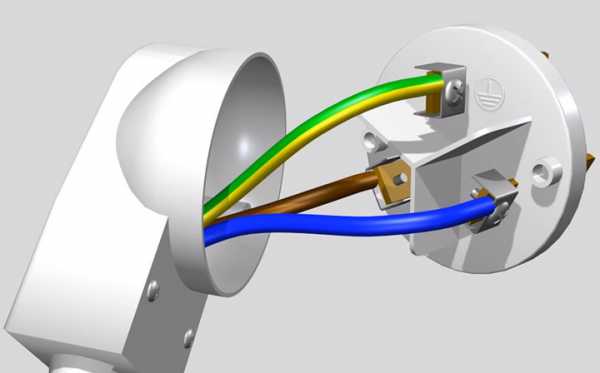

Важно! Если у панели и у духовки есть электрические вилки на кабелях питания, их срезать нельзя. Этим вы нарушите правила гарантии и потеряете её. Поэтому два варианта подключения.

Вариант 1. Электрических вилок нет

Имеем два бытовых прибора, с кабельными выводами для подключения питания. Очень правильно сделать так:

Подготовить кабели бытовых приборов к подключению. Для подключения панелей и духовых шкафов используют электрические шнуры, типа, ПВС. Жилы шнуров  многопроволочные. Для лучшего контакта на концы жил, нужно установить обжимные гильзы или контактные клеммы.

Установка гильз требует специального инструмента, но он стоит того, чтобы обеспечить надежное подключение.

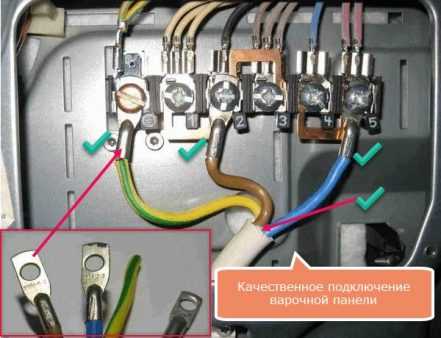

Качественное подключение панелиБезобразное подключение панели

Для подключения мощных бытовых приборов, забудем о скрутках и пайках. Используем специальные клеммники, под названием, барьерные клеммные колодки.

Барьерная колодка

Если нужна красота, прячем колодку в распределительную коробку, которую подбираем по внешнему виду.

Можно ли подключать кабель духового шкафа к колодке варочной панель?

У варочной панели довольно мощная колодка для подключения. В теории можно подключать кабель духового шкафа к этой колодке. Но только в теории. На практике, лучше этого не делать. Варочная панель стоит гораздо дороже барьерной колодки и не нужно её использовать для расключения проводов.

Итог подключения приборов без вилок и розеток

Получаем такое подключение. Питающий кабель подключается к барьерной колодке. Шнуры питания от варочной панели и духового шкафа, подключаются к той же барьерной колодке с соблюдением цветности жил. Соответствие цветов жил их назначению, смотрим в документации.

подключение варочной панели и духовки

Примечание. Некоторые модели встроенной техники не комплектуются кабелями питания. Для них нужно купить гибкий питающий шнур, нужного сечения, например, ПВС.

Вариант 2. Электрические вилки (вилка) есть

Важно! Подключение по типу вилка-розетка допустимо, если сила тока при работе прибора не более 32 Ампер. Если прибор более мощный, контакты розетки будут греться и возможно возгорание.

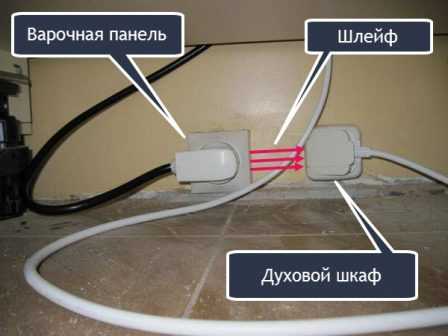

В этом случае используем шлейфование розеток. От розетки для варочной панели, прокладываем шлейф, кабелем того же сечения, ставим розетку и подключаем духовой шкаф.

Повторюсь, суммарная мощность панели и шкафа не должны превышать возможности кабеля. Сначала расчет (выше), потом шлейф.

Купите специальную спаренную розетку

Очень простое подключение варочной панели и духовки к общему кабелю питания, купить такую спаренную розетку. Она идет в комплекте со стальной пластиной, которая крепиться к стене.

розетка для подключение варочной панели и духовки

Итог подключения с вилками

Если у варочной панели и духовки есть электрические вилки, то для подключения к общему электрическому кабелю, делаем электрический шлейф от розетки с панелью к розетке для духовки. При этом, суммарная мощность панели и шкафа не должны превышать возможности кабеля.

Вывод

В завершении должен предупредить, что работы с подключением бытовых приборов, особенно мощных, требуют некоторых навыков и обязательного соблюдения техники безопасности. Следите за отключенным питанием на кабелях подключения, не путайте фазность подключения, читайте внимательно документацию к бытовой технике, приборы могут иметь свои не характерные особенности.

©remont-kuxni.ru

Статьи по теме


Похожие статьи

Поделись статьей с друзьями:

remont-kuxni.ru
