Мотоблок из чего состоит – Устройство мотоблока — конструкция и основные узлы

Содержание

описание высокопроизводительной конструкции, этапы монтажа

На приусадебных и дачных участках, в огородах и садах с большим успехом используются мотоблоки, которые позволяют значительно облегчить и упростить посадку, уборку, прополку, подкормку и уход за растениями.

Мотоблок — это достаточно универсальное многофункциональное мобильное устройство на базе одноосного привода, как правило, с одним колесом или с двумя колёсами на одной оси, при этом оператор управляет этим агрегатом, шагая за ним по обработанной почве, поддерживая устройство за ручки, на которых расположено управление. Используя навесные устройства, мотоблок может выполнять функции культиватора, фрезы, плуга, транспортного средства, генератора тока или помпы.

Устройство мотоблока

Мотоблок состоит из бензинового двигателя или электродвигателя, системы управления, трансмиссии, системы агрегатирования и ходовой части.

Двигатель

В агрегатах используются как двухтактные, так и четырёхтактные моторы. Они оборудуются устройствами, автоматически регулирующими частоту вращения, что упрощает работу оператора. Мощность двигателей лёгких мотоблоков и мотокультиваторов составляет до 5 л. с., а у тяжёлых (собственно мотоблоков) — до 10 л. с. Двигатели большей мощности используются редко.

Трансмиссия

Это устройство ставится на мотоблоки в различных вариантах технических решений. Наиболее часто встречаются такие трансмиссии:

  • Зубчатая — стандартная тракторная трансмиссия. В ней имеются только передачи зубчатого типа с реверсом и несколькими ступенями. Муфта сцепления управляется отдельно. Коленчатый вал расположен перпендикулярно ведущей оси в горизонтальной плоскости. Для отбора мощности имеется вал.
  • Зубчато-червячная. Состоит из верхнего зубчатого редуктора и нижнего червячного. Имеет вертикальное расположение коленчатого вала. Снабжена автоматической центробежной муфтой сцепления. Для отбора мощности имеет шкив или вал. Эта передача очень компактна. Применяется на легких мотоблоках и мотокультиваторах.
  • Ременно-зубчато-цепная. Вал редуктора вращается с помощью ременной передачи, служащей также сцеплением. Агротехнический просвет увеличивается за счёт цепной передачи. Коленчатый вал размещён горизонтально, параллельно ведущей оси. Ведущий шкив оснащён дополнительным ручьём для отбора мощности. Ременная передача может служить вариатором и реверсом. Зубчатая часть редуктора бывает как одноступенчатой, так и двухступенчатой.
  • Гидрообъёмная — это новый и более дорогостоящий тип трансмиссии, который позволяет производить плавную регулировку тягового усилия и скорости мотоблока. Очень легка в управлении.

Система агрегатирования

Важный элемент, предназначенный для сопряжения мотоблока с сельскохозяйственными орудиями. Мотокультиваторы оборудованы для установки орудий на ведущую ось, а у мотоблоков они крепятся на специальный кронштейн. Кроме того, у многих изделий имеются устройства отбора мощности, с помощью которых приводятся в действие активные рабочие органы навесных орудий.

Система управления

Для удобства практически все органы управления выведены на ручки или рулевые штанги мотоблока. На самих узлах блоков расположены: включение отбора мощности, регулирование заслонки карбюратора и т. д. На левой ручке расположено управление муфтой сцепления, а «газ» расположен на правой. Лёгкие мотоблоки и мотокультиваторы тормозами не оснащаются. На тяжелых — управление тормозами выводится на правую ручку.

Принцип работы

С помощью двигателя создаётся усилие, которое приводит в движение мотоблок и передаётся на сельскохозяйственные орудия.

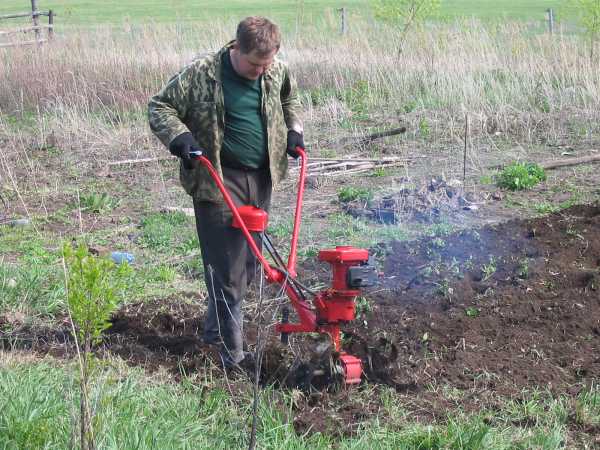

У мотокультиватора главный механизм — это почвофреза. Она используется для вспашки, уничтожения сорняков, внесения в грунт удобрения. Причём чем шире почвофреза, тем меньше тратится сил и времени на обработку участка.

Для более тяжёлых мотоблоков можно использовать много типов навесного оборудования, что значительно расширяет функции устройства. К дополнительному оборудованию или модификациям мотоблоков относятся:

  • культиватор;
  • плуг;
  • окучник;
  • прицеп;
  • снегоуборщик;
  • электрогенератор;
  • косилка;
  • транспортер;
  • помпа и другие.

Виды

Мотоблоки могут быть:
  • бытовыми;
  • профессиональными;
  • полупрофессиональными.

Это отличие обычно основывается на мощности двигателя и надежности конструкции. Профессиональное оборудование значительно дороже бытового, но может обработать территорию большой площади. Кроме того, такие мотоблоки могут быть специализированными для работы на очень узких участках или поверхностях с большими уклонами.

Общепринято деление мотоблоков по мощности (хотя формально деление имеет отношение к весу):

Сверхлегкие имеют вес менее 20 кг и мощность мотора — не более 2 л. с. Применяются для обработки небольших площадей и теплиц с глубиной рыхления до 15 см и шириной обрабатываемой полосы до 0,3 м. Их легко транспортировать в легковой машине.

Легкие весят до 50 кг и мощность доходит до 4 л. с. Землю обрабатывают на глубину порядка 20 см. Они могут применяться на огородах и приусадебных участках менее 16 соток.

Средние мотоблоки имеют массу до 100 кг, при этом мощность достигает 7 л. с. Это даёт возможность глубокого рыхления широкой полосой, но манёвренность такого устройства резко снижается. Средний агрегат можно использовать на участках до 50 соток.

Тяжелые устройства с весом до 130 кг имеют мощность свыше 9 л. с. Рассчитаны на работу на участках до 1 га и более. Скорость мотоблоков достигает 12 км/ч. Всегда могут быть укомплектованы множеством различных дополнительных устройств и орудий. Они относятся к профессиональной технике и могут эксплуатироваться в фермерских хозяйствах и сельскохозяйственных предприятиях. Они малопригодны для работы на узких полосах в садах, огородах и междурядьях.

Используется и деление мотоблоков по методу агрегатирования:

Мотокультиваторы. У них сельскохозяйственное орудие (почвофреза, пропольник и т. д.) устанавливается вместо колёс на ведущую ось.

Колёсные мотоблоки. У этих устройств сельскохозяйственное орудие (к примеру, самодельный плуг) работает за счет применения тягового усилия, которое создаётся ходовой частью на колёсах.

Применение

Мотокультиваторы и колесные мотоблоки используются для вспашки и окучивания на участках малой и средней величины, в садах, теплицах и цветниках; для скашивания травы, внесения удобрений, прополки сорняков, уборки снега; как привод для других орудий, машин и генерирования энергии; для перевозки небольших грузов на малые расстояния (при использовании прицепа).

При этом сверхлёгкие и лёгкие мотоблоки комплектуются, как правило, только фрезой и пропольником, а окучником только в отдельных случаях.

Средние мотоблоки имеют съёмные колёса и комплектуются достаточно большим выбором орудий (фреза, плуг, борона, окучник, косилка), а также полуприцепом с грузоподъемностью до 500 кг.

Тяжёлые устройства оборудованы несменными колёсами. В комплект входят:

  • плуг и фреза;
  • устройства, подключаемые к приводу;
  • культиватор;
  • грабли;
  • борона;
  • косилка;
  • снегоочиститель;
  • бульдозерный отвал;
  • помпа;
  • мощный полуприцеп.

Мастерим сами

Существует несколько мотоблоков различной мощности, разного функционального назначения и степени сложности изготовления, предложенных изобретателями и фермерами. Некоторые из них не просто дешевле, но и лучше промышленных.

Одной из самых известных конструкций самодельного мотоблока является устройство Валентина Архипова. Это многофункциональный мотоблок, предназначенный не только для вспашки и боронования, но и для посадки, окучивания, сбора урожая и подбора ботвы.

Данный агрегат является самоходной двухколесной машиной, оборудованной двигателем от мотороллера Вятка Электрон. Этот выбор основан на том, что у мотора имеется принудительная система воздушного охлаждения цилиндра. Кроме того, такой двигатель может работать при больших нагрузках на очень малых скоростях. Цепи, рукоятки, дуга рамы, тросы управления и подвеска двигателя взяты с той же модели мотороллера. Почти все остальные детали, использованные для конструирования мотоблока, тоже промышленного производства.

Самостоятельно необходимо изготовить путём сварки из труб раму в форме буквы П и выточить колесную ось на токарном станке. Ещё необходимо изготовить три шарнира для двух регулирующих и основной тяги. Они служат соединяющими элементами между мотоблоком, рулевым управлением и плугом. К раме агрегата приварена стальная труба, завершаемая осью, которая требуется для натяжения тросов, соединённых с коробкой передач. Натяжение осуществляется с помощью коромысла, а ручкой переключения передач является отрезок приваренной стальной трубы. Шаг используемых цепей — 12,7, а также 15,9 мм. Используются звёздочки: на выходном вале 11, на вторичном вале одна 60 и одна 20 и 40 на ходовой оси.

Преимуществом данного мотоблока является шарнирное соединение, что позволяет изменять направление движения при производстве работ, не вынимая плуг из борозды. Кроме того, ось расположена под небольшим углом в направлении движения. Это предотвращает увод агрегата при вспашке в сторону. Кроме того, при работе этим мотоблоком глубина вспашки регулируется автоматически, путем изменения по отношению к борозде угла плуга.

Мотоблок оборудован полевой доской, выступающей как подъемная сила при зарывании плуга. Если лемех выходит на поверхность земли, то сразу у него увеличивается угол атаки, и он снова погружается в почву на требуемую глубину.

Сборка мотоблока начинают с ходового вала. К нему прикрепляется корпус с подшипниками, приваривается звездочка и монтируются обгонные муфты, заменяющие дифференциал. Затем конструкция оборудуется рамой и колесами. На установленную раму устанавливается телескопическая тяга, руль и плуг.

Мотоблок имеет специальные колеса, которые имеют лучшее сцепление с грунтом, чем резиновые. Металлические колеса не забиваются почвой и при давлении на грунт они не уплотняют, а разрыхляют его. Соединение рамы блока с подвеской двигателя и рамой мотороллера осуществляется двумя дугообразными трубами. Топливный бак размещается между ними.

Двигатель обустраивается с помощью кронштейна, завершенного 150 мм стальной осью. Кронштейн, как консоль, приваривают к П-образной раме. Затем на ось подвешивают мотор. Всю конструкцию присоединяют к дугообразным трубкам рамы. После этого монтируется вторичный вал, протягиваются тросы управления и натягиваются цепи. Мотоблок готов.

Другие орудия крепятся на мотоблок также как плуг — двумя болтами. Но кронштейны культиватора, граблей и бороны повернуты относительно вертикали, для компенсации угла наклона плуга. Мотоблок может использоваться для уборки снега, при этом он дополнительно оснащается небольшим бульдозерным ножом. А если поставить звездочку, а также валик с щеткой, то можно подметать улицу.

Конструирование и монтаж мотоблока самостоятельно — достаточно трудоемкое занятие, требующее достаточно хороших знаний в этой области. В интернете существуют детальные чертежи и ролики, позволяющие осуществить подбор деталей и сборку самому. И всё же существует большое количество промышленных мотоблоков в различных диапазонах цен и мощностей, позволяющие приобрести тот, который требуется, если собственных знаний и умений не хватает для самостоятельного изготовления хорошего устройства.

nashgazon.com

Устройство двигателя мотоблока



Для просмотра других фото из категории «Схемы конструкции мотоблочных двигателей» кликайте по картинкам

Пожалуйста, оцените данный материал выделив соответствующее количество звездочек.

Рейтинг: 3.5/6


Чаще всего вместе с этим материалом по теме

«Схема устройства (из чего состоит)»

(фото / чертежи / схемы) ещё смотрят:

Посмотреть все фотографии, чертежи, картинки и схемы из категории «Схемы конструкции мотоблочных двигателей» можно перейдя по ссылке. Ещё больше материалов с описаниями как сделать самому мотокультиватор и приспособления к нему Вы найдете в разделе «Чертежи узлов и деталей мотоблока» или сделав выборку из всех материалов сайта motoblok.populjarno.com по следующим МЕТКАМ:
устройство, двигатель, детали, схемы.

Возможно то, что Вы ищете находится в одном из самых просматриваемых разделов нашего сайта:

Как сделать мотоблок с рулевым управлением

Чертежи для изготовления рамы

Самодельный адаптер: чертежи с описанием

Изготовление плуга

ЧЕРТЕЖИ И ФОТОГРАФИИ САМОДЕЛЬНЫХ МОТОБЛОКОВ и НАВЕСНОГО ОБОРУДОВАНИЯ
(ЖМЕМ НА КАРТИНКУ или название):

Комментарии к материалу «Схематическое изображение систем и механизмов ДВС мотоблока» находятся внизу страницы — здесь можно высказать свое мнение, спросить совета у посетителей нашего сайта, поделиться интересными материалами, рассказать о своем положительном или отрицательном опыте в ходе сборки мотоблоков и прицепного оборудования своими руками. Если у Вас есть вопросы или предложения по поводу данного материала — оставьте пожалуйста свой комментарий внизу…..
Тем, кто хочет поделиться своими фотографиями по ключевым словам «

устройство двигателя, для мотоблока, схема, четырехтактный (4-тактный), бензиновый, внутреннего сгорания, из чего состоит» или по любым другим вопросам о дизельных, бензиновых, легких, средних или тяжелых самодельных мотоблоках, мотокультиваторах и навесных приспособлениях к ним — нужно зарегистрироваться и воспользоваться ссылкой «Добавить фото…» (видна после регистрации на странице всех Фотоальбомов мотоблоков и навесного оборудования).

Просмотров: 7379 | Размеры фото: 500px на 436px; 82.3 Kb

Дата добавления: | Последние изменения:
Автор: Агафон


motoblok.populjarno.com

Устройство мотоблока: характеризующие показатели

Мотокультиватор или мотоблок в последние время пользуется все большей популярностью среди населения. Этот агрегат позволяет вспахивать землю, перевозить грузы и выполнять ряд других функций. Ручной труд с мотоблоками стал отходить на второй план. Теперь эти устройства приобретаются людьми, тем более что стоят они не так уж и дорого. Важно знать устройство мотоблока. Это поможет в дальнейшей его эксплуатации. Об этом сегодня и пойдет речь.

Схема компоновки мотоблока.

Двигатель и его особенности

Каждый знает, что любое устройство, которое ездит, имеет в обязательном порядке двигатель. Здесь используются два основных типа моторов — дизельные и бензиновые. Используются как четырехтактные двигатели, так и двухтактные. Второй вариант в основном распространен на старых мотоблоках. Работа операторов максимально упрощается за счет автоматического метода регулирования скоростей.

Существуют две основных категории подобных агрегатов — легкие и тяжелые. Мощность двигателей первых вариантов составляет от 1 до 5 лошадиных сил. Вторая группа более мощная. Здесь этот параметр может достигать значения 10 лошадиных сил. Есть, разумеется, и более мощные модели, но они не так широко распространены, но при необходимости их приобрести можно.

Схема двигателя мотоблока.

Если говорить об экономичности агрегатов, то лучше сегодня покупать мотоблок именно с дизельным двигателем. Он позволит сэкономить денежные средства, ввиду более низкой стоимости горючего.

Однако сразу стоит подумать о том, что в процессе работы будет появляться масса неприятных запахов от выпусков двигателя. Какой агрегат выбрать, каждый сам решает для себя. У каждого варианта, понятно, существуют свои преимущества и недостатки.

Вернуться к оглавлению

Трансмиссия: характеризующие показатели

Существует множество разнообразных решений этого узла у мотоблоков, а именно зубчатые, зубчато-червячные, ременно-зубчатые-цепные.

Зубчатые трансмиссии. Такие агрегаты чаще всего используются в классической тракторной технике. Они отличаются высокими показателями надежности, но далеко не самыми компактными размерами. Здесь применяются как конические, так и цилиндрические передачи.

Зубчато-червячные трансмиссии. Они используются по большей части на легких агрегатах. Весьма простое устройство позволяет их так же легко и ремонтировать. Состоит такая трансмиссия из двух редукторов — червячного и зубчатого. Коленчатый вал в данном случае располагается в вертикальном положении. Чаще всего на них устанавливается автоматическая муфта сцепления.

Кинематическая схема трансмиссии мотоблока.

Достаточно сложный узел, но весьма прогрессивный и работоспособный. Без автоматики сегодня никуда. Да, это иногда значительно усложняет механизмы, но делают их намного работоспособнее и производительнее. Нужно отметить, что такие трансмиссии наиболее компактные. Они значительно уменьшают объем мотоблока, делая его легким. В частных домашних условиях уже давно используются именно такие модели.

Ременно-зубчато-цепные. Входной вал редуктора вращается за счет ременной передачи, которая соединяет его с двигателем. Она одновременно выполняет и роль сцепления. Чаще всего и зубчатая, и ременная передачи выполняются в едином корпусе. У таких моделей зубчатый редуктор может быть либо одноступенчатым, либо двухступенчатым. Все зависит от конкретной модели мотоблока. Чаще всего эти параметры указываются непосредственно в сопроводительной документации на агрегат.

Вернуться к оглавлению

Система агрегатирования

Это еще один важный компонент мотоблока. Она позволяет присоединять к нему множество различных агрегатов. Если говорить о мотокультиваторах, то здесь орудия труда устанавливаются непосредственно на ведущую ось, а у мотоблоков они крепятся на специальном кронштейне. Какой метод удобнее? Разумеется, у каждого человека существует собственное мнение относительно этого вопроса. На некоторых агрегатах устанавливается специальная система отбора мощности.

Вернуться к оглавлению

Система управления: основное

Каждый счастливый владелец мотоблока точно знает, что в результате работы ему приходится шагать по земле. Это не позволяет устанавливать рабочие органы управления нигде, кроме ручек. Именно здесь производители и монтируют различные элементы этой системы.

Обычно агрегат имеет специальные рулевые штанги.

Они помогут оператору с легкостью управлять устройством, направляя его в нужную сторону. На этих рулевых штангах в обязательном порядке располагаются самые разнообразные наиболее часто используемые органы управления. Речь идет о тех механизмах, которые позволяют производить регулировку скорости работы двигателя и трансмиссии.

Те органы управления, которые используются гораздо реже, располагаются на тех агрегатах, которыми они управляют. Это может быть управление воздушной заслонкой карбюратора, включение вала отбора мощности и так далее. В целом все должно быть понятно относительно этого вопроса. Кстати, управление на самом деле на любом мотоблоке предельно простое. Здесь используются не электронные, а механические элементы, хотя в последние годы и второй вариант стал широко распространяться на рынке.

Разумеется, это в значительной степени облегчает работу с агрегатом. Чаще всего управление напоминает самый обыкновенный мотоцикл. Для тех, кто знает о чем речь, понимает, что на левой рукоятке расположено сцепление, а на правой — органы управления двигателем.

Все впоследствии при длительной работе выходит на простой интуитивный уровень. Поначалу, может быть, трудновато работать со столь мощной техникой, но со временем человек привыкает к ней. Можно отметить, что производительность такого труда на порядок превышает ручной труд.

Итак, теперь каждый человек знает основные элементы современного мотоблока. Сегодня подобное оборудование можно приобрести в любом специализированном магазине. Зная его устройство, можно самостоятельно проводить и его ремонт, а это немаловажно. Поломки могут возникать регулярно в процессе эксплуатации, а слишком частое посещение мастерских приводит к непредвиденным затратам.

moiinstrumenty.ru

Мотоблок Википедия

Оператор, работающий с мотоблоком «Садовод» Тяжёлый мотоблок с зубчатой трансмиссией и полуприцепом

Мотоблок — универсальное мобильное энергетическое средство на базе одноосного шасси, разновидность малогабаритного трактора. Слово мотоблок вошло в употребление в русском языке лишь в 1980-е годы, во многом благодаря журналу «Моделист-Конструктор». Оно заменило неудобные в употреблении термины, используемые ранее: пешеходный трактор, малогабаритный пешеходный трактор, одноосный трактор. Оператор, управляющий мотоблоком, шагает вслед за машиной по обрабатываемой почве, держа машину за ручки управления.

По способу агрегатирования с орудием различают колёсные мотоблоки и мотокультиваторы (мотоорудия). Однако, жёсткой классификации нет и машины обладающие признаками мотокультиватора могут называться «мотоблоком» (например, мотокультиватор Крот), а машины обладающие признаками мотоблока могут называться «культиватор» (например, мотоблок Caiman Quatro Junior).[1]

У колёсного мотоблока работа орудия осуществляется за счет тягового усилия, создаваемого колёсной или гусеничной ходовой частью, а у мотокультиватора орудие (фреза, пропольник) устанавливается на ведущую ось вместо колёс. Многие мотоблоки допускают различные схемы агрегатирования, но, как правило, для лёгких мотоблоков базовой комплектацией является фрезерный мотокультиватор, а для тяжелых — колёсный плуг.

Мотоблок с ремённо-зубчато-цепной трансмиссией и отбором мощности на орудие

История

Первые прототипы лёгкого двухколёсного трактора для ручной вспашки появились ещё в начале XX века. Один из первых патентов был выдан швейцарскому подданному Конраду фон Мейенбургу (Konrad von Meyenburg) в 1912 году, который впоследствии продал права на него германской фирме Siemens-Schuckertwerke, наладившей выпуск мотокультиваторов под маркой Siemens Bodenfräse (дословно — «фреза для почвы»). Среди них были как совсем небольшие, так и весьма крупные модели, по размерам и мощности приближающиеся к настоящим тракторам. С 1934 года подразделение, занимавшееся выпуском культиваторов, было выкуплено фирмой Bungartz, продолжившей производство под своей маркой.

В 1920-х — 30-х годах аналогичные конструкции стали появляться в других развитых странах — швейцарский SIMAR, английский British Anzani Iron Horse, американский Beeman Tractor и другие — однако пик их популярности пришёлся на послевоенные годы.

Устройство мотоблока

Мотоблок состоит из двигателя, трансмиссии, ходовой части, системы агрегатирования и системы управления.

Двигатель

На мотоблоках применяются бензиновые и дизельные двигатели (на старых моделях — двухтактные, на новых — четырёхтактные). Двигатели мотоблоков снабжаются автоматическими регуляторами частоты вращения, упрощающими работу оператора. Диапазон номинальной мощности двигателей у лёгких мотоблоков составляет 1—5 л. с., а у тяжёлых 4—10 л. с. Более мощные двигатели на мотоблоках применяются редко.

Трансмиссия

Трансмиссии мотоблоков отличаются большим разнообразием технических решений:

  • Зубчатые трансмиссии — классическая тракторная трансмиссия. Содержит только зубчатые передачи (цилиндрические и конические). Применяются на тяжёлых мотоблоках. Обычно имеют несколько ступеней и реверс. Муфта сцепления как правило имеет отдельный орган управления. Коленчатый вал двигателя расположен горизонтально, перпендикулярно оси ведущих колёс. Такие мотоблоки обычно имеют вал отбора мощности.
  • Зубчато-червячные трансмиссии. Применяются на лёгких мотоблоках. Состоят из двух редукторов — верхнего зубчатого и нижнего червячного. Коленчатый вал двигателя расположен вертикально. Обычно имеют центробежную автоматическую муфту сцепления а иногда ещё и разобщительную муфту. Могут иметь вал или шкив отбора мощности для привода косилки от первичного вала зубчатого редуктора. Такие передачи наиболее компактны.
  • Ременно-зубчато-цепные. Двигатель вращает входной вал редуктора посредством ременной передачи, одновременно выполняющей роль сцепления. Зубчатая и цепная передачи как правило выполнены в едином картере. Применение цепной передачи позволяет увеличить агротехнический просвет. Коленчатый вал двигателя расположен горизонтально, параллельно оси ведущих колёс. Для возможности отбора мощности ведущий шкив имеет дополнительный ручей. Иногда ременная передача выполняет роль вариатора и/или реверса. Зубчатый редуктор может быть одноступенчатым или двухступенчатым.
  • Гидрообъёмные — позволяют плавно регулировать скорость движения мотоблока и его тяговое усилие. Облегчают управление. Начали получать распространение с 2010-х годов.

Система агрегатирования

Система агрегатирования мотоблока предназначена для его сопряжения с орудиями. У мотокультиваторов орудия устанавливаются на ведущую ось, а у колёсных мотоблоков — закрепляются на специальном кронштейне. Ряд мотоблоков имеют систему отбора мощности для привода активных рабочих органов навесного орудия.

Система управления

Так как при работе с мотоблоком оператор шагает по земле, все органы управления должны приводиться в действие только руками оператора. Обычно мотоблок имеет рулевые штанги, с помощью которых оператор удерживает и направляет его. На рулевых штангах располагают часто используемые органы управления двигателем и трансмиссией. Редко используемые органы управления (воздушной заслонкой карбюратора, включения вала отбора мощности и пр.) располагаются на соответствующих узлах и агрегатах. На левой рулевой штанге обычно располагают органы управления муфтой сцепления, а на правой — органы управления двигателем («ручка газа»). Лёгкие мотоблоки и мотокультиваторы не имеют тормозов, а на тяжелых мотоблоках управление тормозом обычно выведено на правую штангу.

Применение мотоблоков

Мотоблоки применяются для сплошной (вспашка) и междурядной (окучивание) обработки почвы на небольших участках (сады, теплицы, клумбы), для скашивания травы, уборки снега, привода стационарных машин, перевозки грузов на небольшие расстояния (с использованием буксируемых полуприцепов).

Лёгкие мотоблоки и культиваторы обычно комплектуются только фрезами и, иногда, окучником.

Мотоблоки среднего класса комплектуются съёмными колёсами и почвообрабатывающими фрезами, плугом, бороной, окучником, косилкой, полуприцепом.

Тяжёлые мотоблоки имеют несменные колёса. Комплектуются плугом, фрезой, приводимой от вала отбора мощности, косилкой, бороной, культиватором, снегоочистителем, бульдозерным отвалом, граблями, полуприцепом, становясь техническим устройством для перевозки людей и/или грузов.

Необходимый набор орудий потребитель приобретает отдельно от мотоблока.

  • Удаление сорняков

  • Уборка картофеля

  • Уборка картофеля

  • Вспашка почвы

  • Боронование почвы

Тележка для мотоблока

Широко распространенным сменным орудием для мотоблока является грузовая тележка (полуприцеп). Для использования с тележкой пригодны мотоблоки среднего и тяжёлого классов. Необходимо учитывать, что такой агрегат неэффективен, так как ведущие колёса мотоблока практически не нагружаются, в то время как ведомые колёса тележки воспринимают основной вес. Следовательно, тягового усилия мотоблока может не хватить для преодоления подъёма или для движения по тяжёлой грунтовой дороге. Так же некоторые тележки для мотоблоков делаются активными .По этой причине мотоблок с тележкой пригоден лишь для перемещения грузов на небольшие расстояния по твёрдому грунту (внутризаводские перевозки, перевозки на приусадебных участках, перевозки грузов в или из близнаходящихся населённых пунктов).

Производительность

Размер обрабатываемого участкаМощность двигателяШирина захвата
до 20 соток3,5 л. с.60 см
до 60 соток4,0 л. с.80 см
до 1 гектара5,0—6,0 л. с.90 см
1—4 гектара9,0—12,0 л. с.100 см
> 4 гектаровИспользование мотоблока неэффективноИспользование мотоблока неэффективно

Безопасность мотоблоков

Работа с мотоблоком сопряжена с опасностью получения оператором травмы. Поэтому современные мотоблоки имеют ряд элементов, обеспечивающих безопасность эксплуатации:

  • кожухи над фрезами, защищающие оператора от выброса различных предметов (камней, комков земли).
  • упругая подвеска штанг управления, защищающая оператора от вибраций двигателя.
  • автоматическое выключение трансмиссии при отпускании оператором рукоятки управления.

Дополнительную опасность в мотоблоках, имеющих передачу заднего хода представляет наезд машины на оператора при работе задним ходом. Особенно опасно падение оператора при движении мотоблока задним ходом. В целях предотвращения указанной ситуации некоторые производители сознательно ограничивают максимальную скорость заднего хода значениями не более 0,3 м/с.

Распространенность мотоблоков в мире и региональные особенности

Мотоблоки находят применение в крестьянском и фермерском хозяйстве практически во всем мире. Однако их распространенность и конструктивные особенности определяются региональной спецификой.

Китай и страны Юго-Восточной Азии

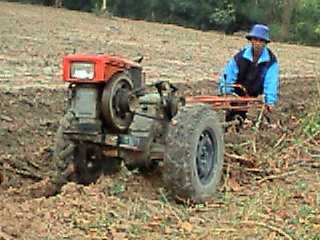

Китайский тяжелый мотоблок с грузовой тележкой Крестьянин с мотоблоком в Таиланде

Китай — мировой лидер по производству и применению мотоблоков. Данный тип техники начал развиваться в стране сразу после Второй мировой войны. В Китае распространены тяжелые дизельные мотоблоки, которые широко применяются в крестьянских и фермерских хозяйствах вместо легких тракторов. Это связано с меньшей стоимостью мотоблока по сравнению с трактором и большей его эффективностью при работе на слабых и увлажненных почвах при возделывании риса, а также высокой маневренностью, необходимой при работе на чайных плантациях и во фруктовых садах. Доля мотоблоков в общем объёме механизации сельского хозяйства в Китае очень велика. Мотоблоки широко применяются и в роли одноосного тягача для буксировки и привода небольших строительных и дорожных машин: кранов, грузоподъёмностью до 2 тонн, миниэкскаваторов, минискреперов. Такая техника весьма эффективна в стесенных условиях китайских городов. Широко используются мотоблоки и в качестве легкого грузового транспорта в городах и сельской местности.

Аналогичная практика применения мотоблоков местного или китайского производства распространена во всей Юго-Восточной Азии.

Китайские мотоблоки, в основном, имеют литой прочный корпус трансмиссии, колёсный ход, одноцилиндровый дизельный двигатель с горизонтальным расположением цилиндра и испарительным или термосифонным водяным охлаждением. Мощность двигателя, обычно от 6 до 22 л. с. Так как мотоблок используется как тяговое средство, его конструкцию не облегчают. Типичная масса китайского мотоблока — от 100 до 600 кг. Трансмиссии механические. Передача от двигателя к сцеплению ременная. К мотоблокам в Китае выпускается большое количество как пассивных, так и активных орудий (с приводом от двигателя).

Северная Америка

В Северной Америке мотоблоки распространены мало. Это связано с региональной спецификой сельского хозяйства и уклада жизни. В США и Канаде мотоблоков почти нет: в профессиональном сельском хозяйстве и на фермах для выполнения работ малых объёмов используется малогабаритные тракторы. Личное подсобное хозяйство в этих странах не распространено. В Мексике мотоблоки (в основном китайского производства) применяются фермерами, но объём работ, выполняемый ими, небольшой.

Южная Америка и страны Карибского бассейна

В этих странах мотоблоки находят весьма широкое применение по тем же причинам, что и в Китае. Встречаются агрегаты собственного производства или китайские. Дизельные мотоблоки обычно заправляют рапсовым маслом или биотопливом.

Австралия

Информации о применении мотоблоков в Австралии достаточно мало.

Африка

В сельском хозяйстве многих стран Африки мотоблок — основной тип механизации по причине их существенно меньшей стоимости по сравнению с тракторами. Распространены, в основном, китайские мотоблоки.

Европа

В профессиональном сельском хозяйстве мотоблоки широко применяются при тепличном возделывании культур. Применяются и коммунальными службами при уходе за клумбами, скверами, парками. В Европе распространены легкие мотокультиваторы с бензиновыми двигателями. Дизельных моделей почти нет. Европейские мотоблоки, как правило, не имеют отбора мощности, а комплектация их сменными орудиями не предусматривается.

Центральная Азия (кроме СНГ)

Долгие годы в сельском хозяйстве Центральной Азии мотоблоки встречались редко. Но примерно с 2005 года тяжелые мотоблоки китайского производства стали получать распространение и в этом регионе.

Россия и страны СНГ

В России и странах СНГ мотоблоки в основном распространены в личном подсобном хозяйстве как сельских жителей, так и дачников. Первые, обычно, предпочитают тяжелые универсальные модели, а последние — лёгкие мотокультиваторы. С помощью мотоблоков осуществляется пахота почвы, возделывание картофеля, заготовка сена. Применяются и для перевозки грузов. В профессиональном сельском хозяйстве и строительстве не применяются в России, на Украине и в Белоруссии, но стали очень популярны в Киргизии и Узбекистане. Также могут использоваться в качестве транспорта в сельской местности (перевозка 1-2 пассажиров, грузов).

См. также

Примечания

wikiredia.ru

Мотоблок — Википедия. Что такое Мотоблок

Оператор, работающий с мотоблоком «Садовод» Тяжёлый мотоблок с зубчатой трансмиссией и полуприцепом

Мотоблок — универсальное мобильное энергетическое средство на базе одноосного шасси, разновидность малогабаритного трактора. Слово мотоблок вошло в употребление в русском языке в 1980-е годы. Оно заменило неудобные в употреблении термины, используемые ранее: пешеходный трактор, малогабаритный пешеходный трактор, одноосный трактор. Оператор, управляющий мотоблоком, шагает вслед за машиной по обрабатываемой почве, держа машину за ручки управления.

По способу агрегатирования с орудием различают колёсные мотоблоки и мотокультиваторы (мотоорудия). Однако, жёсткой классификации нет и машины обладающие признаками мотокультиватора могут называться «мотоблоком» (например, мотокультиватор Крот), а машины обладающие признаками мотоблока могут называться «культиватор» (например, мотоблок Caiman Quatro Junior).[1]

У колёсного мотоблока работа орудия осуществляется за счет тягового усилия, создаваемого колёсной или гусеничной ходовой частью, а у мотокультиватора орудие (фреза, пропольник) устанавливается на ведущую ось вместо колёс. Многие мотоблоки допускают различные схемы агрегатирования, но, как правило, для лёгких мотоблоков базовой комплектацией является фрезерный мотокультиватор, а для тяжелых — колёсный плуг.

Мотоблок с ремённо-зубчато-цепной трансмиссией и отбором мощности на орудие

История

Первые прототипы лёгкого двухколёсного трактора для ручной вспашки появились ещё в начале XX века. Один из первых патентов был выдан швейцарскому подданному Конраду фон Мейенбургу (Konrad von Meyenburg) в 1912 году, который впоследствии продал права на него германской фирме Siemens-Schuckertwerke, наладившей выпуск мотокультиваторов под маркой Siemens Bodenfräse (дословно — «фреза для почвы»). Среди них были как совсем небольшие, так и весьма крупные модели, по размерам и мощности приближающиеся к настоящим тракторам. С 1934 года подразделение, занимавшееся выпуском культиваторов, было выкуплено фирмой Bungartz, продолжившей производство под своей маркой.

В 1920-х — 30-х годах аналогичные конструкции стали появляться в других развитых странах — швейцарский SIMAR, английский British Anzani Iron Horse, американский Beeman Tractor и другие — однако пик их популярности пришёлся на послевоенные годы.

Устройство мотоблока

Мотоблок состоит из двигателя, трансмиссии, ходовой части, системы агрегатирования и системы управления.

Двигатель

На мотоблоках применяются бензиновые и дизельные двигатели (на старых моделях — двухтактные, на новых — четырёхтактные). Двигатели мотоблоков снабжаются автоматическими регуляторами частоты вращения, упрощающими работу оператора. Диапазон номинальной мощности двигателей у лёгких мотоблоков составляет 1—5 л. с., а у тяжёлых 4—10 л. с. Более мощные двигатели на мотоблоках применяются редко.

Трансмиссия

Трансмиссии мотоблоков отличаются большим разнообразием технических решений:

  • Зубчатые трансмиссии — классическая тракторная трансмиссия. Содержит только зубчатые передачи (цилиндрические и конические). Применяются на тяжёлых мотоблоках. Обычно имеют несколько ступеней и реверс. Муфта сцепления как правило имеет отдельный орган управления. Коленчатый вал двигателя расположен горизонтально, перпендикулярно оси ведущих колёс. Такие мотоблоки обычно имеют вал отбора мощности.
  • Зубчато-червячные трансмиссии. Применяются на лёгких мотоблоках. Состоят из двух редукторов — верхнего зубчатого и нижнего червячного. Коленчатый вал двигателя расположен вертикально. Обычно имеют центробежную автоматическую муфту сцепления а иногда ещё и разобщительную муфту. Могут иметь вал или шкив отбора мощности для привода косилки от первичного вала зубчатого редуктора. Такие передачи наиболее компактны.
  • Ременно-зубчато-цепные. Двигатель вращает входной вал редуктора посредством ременной передачи, одновременно выполняющей роль сцепления. Зубчатая и цепная передачи как правило выполнены в едином картере. Применение цепной передачи позволяет увеличить агротехнический просвет. Коленчатый вал двигателя расположен горизонтально, параллельно оси ведущих колёс. Для возможности отбора мощности ведущий шкив имеет дополнительный ручей. Иногда ременная передача выполняет роль вариатора и/или реверса. Зубчатый редуктор может быть одноступенчатым или двухступенчатым.
  • Гидрообъёмные — позволяют плавно регулировать скорость движения мотоблока и его тяговое усилие. Облегчают управление. Начали получать распространение с 2010-х годов.

Система агрегатирования

Система агрегатирования мотоблока предназначена для его сопряжения с орудиями. У мотокультиваторов орудия устанавливаются на ведущую ось, а у колёсных мотоблоков — закрепляются на специальном кронштейне. Ряд мотоблоков имеют систему отбора мощности для привода активных рабочих органов навесного орудия.

Система управления

Так как при работе с мотоблоком оператор шагает по земле, все органы управления должны приводиться в действие только руками оператора. Обычно мотоблок имеет рулевые штанги, с помощью которых оператор удерживает и направляет его. На рулевых штангах располагают часто используемые органы управления двигателем и трансмиссией. Редко используемые органы управления (воздушной заслонкой карбюратора, включения вала отбора мощности и пр.) располагаются на соответствующих узлах и агрегатах. На левой рулевой штанге обычно располагают органы управления муфтой сцепления, а на правой — органы управления двигателем («ручка газа»). Лёгкие мотоблоки и мотокультиваторы не имеют тормозов, а на тяжелых мотоблоках управление тормозом обычно выведено на правую штангу.

Применение мотоблоков

Мотоблоки применяются для сплошной (вспашка) и междурядной (окучивание) обработки почвы на небольших участках (сады, теплицы, клумбы), для скашивания травы, уборки снега, привода стационарных машин, перевозки грузов на небольшие расстояния (с использованием буксируемых полуприцепов).

Лёгкие мотоблоки и культиваторы обычно комплектуются только фрезами и, иногда, окучником.

Мотоблоки среднего класса комплектуются съёмными колёсами и почвообрабатывающими фрезами, плугом, бороной, окучником, косилкой, полуприцепом.

Тяжёлые мотоблоки имеют несменные колёса. Комплектуются плугом, фрезой, приводимой от вала отбора мощности, косилкой, бороной, культиватором, снегоочистителем, бульдозерным отвалом, граблями, полуприцепом, становясь техническим устройством для перевозки людей и/или грузов.

Необходимый набор орудий потребитель приобретает отдельно от мотоблока.

  • Удаление сорняков

  • Уборка картофеля

  • Уборка картофеля

  • Вспашка почвы

  • Боронование почвы

Тележка для мотоблока

Широко распространенным сменным орудием для мотоблока является грузовая тележка (полуприцеп). Для использования с тележкой пригодны мотоблоки среднего и тяжёлого классов. Необходимо учитывать, что такой агрегат неэффективен, так как ведущие колёса мотоблока практически не нагружаются, в то время как ведомые колёса тележки воспринимают основной вес. Следовательно, тягового усилия мотоблока может не хватить для преодоления подъёма или для движения по тяжёлой грунтовой дороге. Так же некоторые тележки для мотоблоков делаются активными .По этой причине мотоблок с тележкой пригоден лишь для перемещения грузов на небольшие расстояния по твёрдому грунту (внутризаводские перевозки, перевозки на приусадебных участках, перевозки грузов в или из близнаходящихся населённых пунктов).

Производительность

Размер обрабатываемого участкаМощность двигателяШирина захвата
до 20 соток3,5 л. с.60 см
до 60 соток4,0 л. с.80 см
до 1 гектара5,0—6,0 л. с.90 см
1—4 гектара9,0—12,0 л. с.100 см
> 4 гектаровИспользование мотоблока неэффективноИспользование мотоблока неэффективно

Безопасность мотоблоков

Работа с мотоблоком сопряжена с опасностью получения оператором травмы. Поэтому современные мотоблоки имеют ряд элементов, обеспечивающих безопасность эксплуатации:

  • кожухи над фрезами, защищающие оператора от выброса различных предметов (камней, комков земли).
  • упругая подвеска штанг управления, защищающая оператора от вибраций двигателя.
  • автоматическое выключение трансмиссии при отпускании оператором рукоятки управления.

Дополнительную опасность в мотоблоках, имеющих передачу заднего хода представляет наезд машины на оператора при работе задним ходом. Особенно опасно падение оператора при движении мотоблока задним ходом. В целях предотвращения указанной ситуации некоторые производители сознательно ограничивают максимальную скорость заднего хода значениями не более 0,3 м/с.

Распространенность мотоблоков в мире и региональные особенности

Мотоблоки находят применение в крестьянском и фермерском хозяйстве практически во всем мире. Однако их распространенность и конструктивные особенности определяются региональной спецификой.

Китай и страны Юго-Восточной Азии

Китайский тяжелый мотоблок с грузовой тележкой Крестьянин с мотоблоком в Таиланде

Китай — мировой лидер по производству и применению мотоблоков. Данный тип техники начал развиваться в стране сразу после Второй мировой войны. В Китае распространены тяжелые дизельные мотоблоки, которые широко применяются в крестьянских и фермерских хозяйствах вместо легких тракторов. Это связано с меньшей стоимостью мотоблока по сравнению с трактором и большей его эффективностью при работе на слабых и увлажненных почвах при возделывании риса, а также высокой маневренностью, необходимой при работе на чайных плантациях и во фруктовых садах. Доля мотоблоков в общем объёме механизации сельского хозяйства в Китае очень велика. Мотоблоки широко применяются и в роли одноосного тягача для буксировки и привода небольших строительных и дорожных машин: кранов, грузоподъёмностью до 2 тонн, миниэкскаваторов, минискреперов. Такая техника весьма эффективна в стесенных условиях китайских городов. Широко используются мотоблоки и в качестве легкого грузового транспорта в городах и сельской местности.

Аналогичная практика применения мотоблоков местного или китайского производства распространена во всей Юго-Восточной Азии.

Китайские мотоблоки, в основном, имеют литой прочный корпус трансмиссии, колёсный ход, одноцилиндровый дизельный двигатель с горизонтальным расположением цилиндра и испарительным или термосифонным водяным охлаждением. Мощность двигателя, обычно от 6 до 22 л. с. Так как мотоблок используется как тяговое средство, его конструкцию не облегчают. Типичная масса китайского мотоблока — от 100 до 600 кг. Трансмиссии механические. Передача от двигателя к сцеплению ременная. К мотоблокам в Китае выпускается большое количество как пассивных, так и активных орудий (с приводом от двигателя).

Северная Америка

В Северной Америке мотоблоки распространены мало. Это связано с региональной спецификой сельского хозяйства и уклада жизни. В США и Канаде мотоблоков почти нет: в профессиональном сельском хозяйстве и на фермах для выполнения работ малых объёмов используется малогабаритные тракторы. Личное подсобное хозяйство в этих странах не распространено. В Мексике мотоблоки (в основном китайского производства) применяются фермерами, но объём работ, выполняемый ими, небольшой.

Южная Америка и страны Карибского бассейна

В этих странах мотоблоки находят весьма широкое применение по тем же причинам, что и в Китае. Встречаются агрегаты собственного производства или китайские. Дизельные мотоблоки обычно заправляют рапсовым маслом или биотопливом.

Австралия

Информации о применении мотоблоков в Австралии достаточно мало.

Африка

В сельском хозяйстве многих стран Африки мотоблок — основной тип механизации по причине их существенно меньшей стоимости по сравнению с тракторами. Распространены, в основном, китайские мотоблоки.

Европа

В профессиональном сельском хозяйстве мотоблоки широко применяются при тепличном возделывании культур. Применяются и коммунальными службами при уходе за клумбами, скверами, парками. В Европе распространены легкие мотокультиваторы с бензиновыми двигателями. Дизельных моделей почти нет. Европейские мотоблоки, как правило, не имеют отбора мощности, а комплектация их сменными орудиями не предусматривается.

Центральная Азия (кроме СНГ)

Долгие годы в сельском хозяйстве Центральной Азии мотоблоки встречались редко. Но примерно с 2005 года тяжелые мотоблоки китайского производства стали получать распространение и в этом регионе.

Россия и страны СНГ

В России и странах СНГ мотоблоки в основном распространены в личном подсобном хозяйстве как сельских жителей, так и дачников. Первые, обычно, предпочитают тяжелые универсальные модели, а последние — лёгкие мотокультиваторы. С помощью мотоблоков осуществляется пахота почвы, возделывание картофеля, заготовка сена. Применяются и для перевозки грузов. В профессиональном сельском хозяйстве и строительстве не применяются в России, на Украине и в Белоруссии, но стали очень популярны в Киргизии и Узбекистане.

См. также

Примечания

wiki.sc

Мотоблок — Википедия

Оператор, работающий с мотоблоком «Садовод» Тяжёлый мотоблок с зубчатой трансмиссией и полуприцепом

Мотоблок — универсальное мобильное энергетическое средство на базе одноосного шасси, разновидность малогабаритного трактора. Слово мотоблок вошло в употребление в русском языке в 1980-е годы. Оно заменило неудобные в употреблении термины, используемые ранее: пешеходный трактор, малогабаритный пешеходный трактор, одноосный трактор. Оператор, управляющий мотоблоком, шагает вслед за машиной по обрабатываемой почве, держа машину за ручки управления.

По способу агрегатирования с орудием различают колёсные мотоблоки и мотокультиваторы (мотоорудия). У колёсного мотоблока работа орудия осуществляется за счет тягового усилия, создаваемого колёсной ходовой частью, а у мотокультиватора орудие (фреза, пропольник) устанавливается на ведущую ось вместо колёс. Многие мотоблоки допускают различные схемы агрегатирования, но, как правило, для лёгких мотоблоков базовой комплектацией является фрезерный мотокультиватор, а для тяжелых — колёсный плуг.

Мотоблок с ремённо-зубчато-цепной трансмиссией и отбором мощности на орудие

Первые прототипы лёгкого двухколёсного трактора для ручной вспашки появились ещё в начале XX века. Один из первых патентов был выдан швейцарскому подданному Конраду фон Мейенбургу (Konrad von Meyenburg) в 1912 году, который впоследствии продал права на него германской фирме Siemens-Schuckertwerke, наладившей выпуск мотокультиваторов под маркой Siemens Bodenfräse (дословно — «фреза для почвы»). Среди них были как совсем небольшие, так и весьма крупные модели, по размерам и мощности приближающиеся к настоящим тракторам. С 1934 года подразделение, занимавшееся выпуском культиваторов, было выкуплено фирмой Bungartz, продолжившей производство под своей маркой.

В 1920-х — 30-х годах аналогичные конструкции стали появляться в других развитых странах — швейцарский SIMAR, английский British Anzani Iron Horse, американский Beeman Tractor и другие — однако пик их популярности пришёлся на послевоенные годы.

Устройство мотоблока[править]

Мотоблок состоит из двигателя, трансмиссии, ходовой части, системы агрегатирования и системы управления.

Двигатель[править]

На мотоблоках применяются бензиновые и дизельные двигатели (на старых моделях — двухтактные, на новых — четырёхтактные). Двигатели мотоблоков снабжаются автоматическими регуляторами частоты вращения, упрощающими работу оператора. Диапазон номинальной мощности двигателей у лёгких мотоблоков составляет 1—5 л. с., а у тяжёлых 4—10 л. с. Более мощные двигатели на мотоблоках применяются редко.

Трансмиссия[править]

Трансмиссии мотоблоков отличаются большим разнообразием технических решений:

  • Зубчатые трансмиссии — классическая тракторная трансмиссия. Содержит только зубчатые передачи (цилиндрические и конические). Применяются на тяжёлых мотоблоках. Обычно имеют несколько ступеней и реверс. Муфта сцепления как правило имеет отдельный орган управления. Коленчатый вал двигателя расположен горизонтально, перпендикулярно оси ведущих колёс. Такие мотоблоки обычно имеют вал отбора мощности.
  • Зубчато-червячные трансмиссии. Применяются на лёгких мотоблоках. Состоят из двух редукторов — верхнего зубчатого и нижнего червячного. Коленчатый вал двигателя расположен вертикально. Обычно имеют центробежную автоматическую муфту сцепления а иногда ещё и разобщительную муфту. Могут иметь вал или шкив отбора мощности для привода косилки от первичного вала зубчатого редуктора. Такие передачи наиболее компактны.
  • Ременно-зубчато-цепные. Двигатель вращает входной вал редуктора посредством ременной передачи, одновременно выполняющей роль сцепления. Зубчатая и цепная передачи как правило выполнены в едином картере. Применение цепной передачи позволяет увеличить агротехнический просвет. Коленчатый вал двигателя расположен горизонтально, параллельно оси ведущих колёс. Для возможности отбора мощности ведущий шкив имеет дополнительный ручей. Иногда ременная передача выполняет роль вариатора и/или реверса. Зубчатый редуктор может быть одноступенчатым или двухступенчатым.
  • Гидрообъёмные — позволяют плавно регулировать скорость движения мотоблока и его тяговое усилие. Облегчают управление. Начали получать распространение с 2010-х годов.

Система агрегатирования[править]

Система агрегатирования мотоблока предназначена для его сопряжения с орудиями. У мотокультиваторов орудия устанавливаются на ведущую ось, а у колёсных мотоблоков — закрепляются на специальном кронштейне. Ряд мотоблоков имеют систему отбора мощности для привода активных рабочих органов навесного орудия.

Система управления[править]

Так как при работе с мотоблоком оператор шагает по земле, все органы управления должны приводиться в действие только руками оператора. Обычно мотоблок имеет рулевые штанги, с помощью которых оператор удерживает и направляет его. На рулевых штангах располагают часто используемые органы управления двигателем и трансмиссией. Редко используемые органы управления (воздушной заслонкой карбюратора, включения вала отбора мощности и пр.) располагаются на соответствующих узлах и агрегатах. На левой рулевой штанге обычно располагают органы управления муфтой сцепления, а на правой — органы управления двигателем («ручка газа»). Лёгкие мотоблоки и мотокультиваторы не имеют тормозов, а на тяжелых мотоблоках управление тормозом обычно выведено на правую штангу.

Применение мотоблоков[править]

Мотоблоки применяются для сплошной (вспашка) и междурядной (окучивание) обработки почвы на небольших участках (сады, теплицы, клумбы), для скашивания травы, уборки снега, привода стационарных машин, перевозки грузов на небольшие расстояния (с использованием буксируемых полуприцепов).

Лёгкие мотоблоки и культиваторы обычно комплектуются только фрезами и, иногда, окучником.

Мотоблоки среднего класса комплектуются съёмными колёсами и почвообрабатывающими фрезами, плугом, бороной, окучником, косилкой, полуприцепом.

Тяжёлые мотоблоки имеют несменные колёса. Комплектуются плугом, фрезой, приводимой от вала отбора мощности, косилкой, бороной, культиватором, снегоочистителем, бульдозерным отвалом, граблями, полуприцепом.

Необходимый набор орудий потребитель приобретает отдельно от мотоблока.

  • Удаление сорняков

  • Уборка картофеля

  • Уборка картофеля

  • Вспашка почвы

  • Боронование почвы

Тележка для мотоблока[править]

Широко распространенным сменным орудием для мотоблока является грузовая тележка. Для использования с тележкой пригодны мотоблоки среднего и тяжёлого классов. Необходимо учитывать, что такой агрегат неэффективен, так как ведущие колёса мотоблока практически не нагружаются, в то время как ведомые колёса тележки воспринимают основной вес. Следовательно, тягового усилия мотоблока может не хватить для преодоления подъёма или для движения по тяжёлой грунтовой дороге. По этой причине мотоблок с тележкой пригоден лишь для перемещения грузов на небольшие расстояния по твёрдому грунту (внутризаводские перевозки, перевозки на приусадебных участках). Эксплуатация с тележкой существенно сокращает моторесурс мотоблока.

Производительность[править]

Размер обрабатываемого участка Мощность двигателя Ширина захвата
до 20 соток 3,5 л. с. 60 см
до 60 соток 4,0 л. с. 80 см
до 1 гектара 5,0—6,0 л. с. 90 см
1—4 гектара 9,0—12,0 л. с. 100 см
> 4 гектаров Использование мотоблока неэффективно Использование мотоблока неэффективно

Безопасность мотоблоков[править]

Работа с мотоблоком сопряжена с опасностью получения оператором травмы. Поэтому современные мотоблоки имеют ряд элементов, обеспечивающих безопасность эксплуатации:

  • кожухи над фрезами, защищающие оператора от выброса различных предметов (камней, комков земли).
  • упругая подвеска штанг управления, защищающая оператора от вибраций двигателя.
  • автоматическое выключение трансмиссии при отпускании оператором рукоятки управления.

Дополнительную опасность в мотоблоках, имеющих передачу заднего хода представляет наезд машины на оператора при работе задним ходом. Особенно опасно падение оператора при движении мотоблока задним ходом. В целях предотвращения указанной ситуации некоторые производители сознательно ограничивают максимальную скорость заднего хода значениями не более 0,3 м/с.

Распространенность мотоблоков в мире и региональные особенности[править]

Мотоблоки находят применение в крестьянском и фермерском хозяйство практически во всем мире. Однако их распространенность и конструктивные особенности определяются региональной спецификой.

Китай и страны Юго-Восточной Азии[править]

Китайский тяжелый мотоблок с грузовой тележкой Крестьянин с мотоблоком в Таиланде

Китай — мировой лидер по производству и применению мотоблоков. Данный тип техники начал развиваться в стране сразу после Второй мировой войны. В Китае распространены тяжелые дизельные мотоблоки, которые широко применяются в крестьянских и фермерских хозяйствах вместо легких тракторов. Это связано с меньшей стоимостью мотоблока по сравнению с трактором и большей его эффективностью при работе на слабых и увлажненных почвах при возделывании риса, а также высокой маневренностью, необходимой при работе на чайных плантациях и во фруктовых садах. Доля мотоблоков в общем объёме механизации сельского хозяйства в Китае очень велика. Мотоблоки широко применяются и в роли одноосного тягача для буксировки и привода небольших строительных и дорожных машин: кранов, грузоподъёмностью до 2 тонн, миниэкскаваторов, минискреперов. Такая техника весьма эффективна в стесенных условиях китайских городов. Широко используются мотоблоки и в качестве легкого грузового транспорта в городах и сельской местности.

Аналогичная практика применения мотоблоков местного или китайского производства распространена во всей Юго-Восточной Азии.

Китайские мотоблоки, в основном, имеют литой прочный корпус трансмиссии, колёсный ход, одноцилиндровый дизельный двигатель с горизонтальным расположением цилиндра и испарительным или термосифонным водяным охлаждением. Мощность двигателя, обычно от 6 до 22 л.с. Так как мотоблок используется как тяговое средство, его конструкцию не облегчают. Типичная масса китайского мотоблока — от 100 до 600 кг. Трансмиссии механические. Передача от двигателя к сцеплению ременная. К мотоблокам в Китае выпускается большое количество как пассивных, так и активных орудий (с приводом от двигателя).

Северная Америка[править]

В Северной Америке мотоблоки распространены мало. Это связано с региональной спецификой сельского хозяйства и уклада жизни. В США и Канаде мотоблоков почти нет: в профессиональном сельском хозяйстве и на фермах для выполнения работ малых объёмов используется малогабаритные тракторы. Личное подсобное хозяйство в этих странах не распространено. В Мексике мотоблоки (в основном китайского производства) применяются фермерами, но объём работ, выполняемый ими небольшой.

Южная Америка и страны Карибского бассейна[править]

В этих странах мотоблоки находят весьма широкое применение по тем же причинам, что и в Китае. Встречаются агрегаты собственного производства или китайские. Дизельные мотоблоки обычно заправляют рапсовым маслом или биотопливом.

Австралия[править]

Информации о применении мотоблоков в Австралии достаточно мало.

Африка[править]

В сельском хозяйстве многих стран Африки мотоблок — основной тип механизации по причине их существенно меньшей стоимости по сравнению с тракторами. Распространены, в основном, китайские мотоблоки.

Европа[править]

В профессиональном сельском хозяйстве мотоблоки широко применяются при тепличном возделывании культур. Применяются и коммунальными службами при уходе за клумбами, скверами, парками. В Европе распространены легкие мотокультиваторы с бензиновыми двигателями. Дизельных моделей почти нет. Европейские мотоблоки, как правило, не имеют отбора мощности, а комплектация их сменными орудиями не предусматривается.

Центральная Азия[править]

В сельском хозяйстве Центральной Азии мотоблоки встречаются редко.

Россия и страны СНГ[править]

В России и странах СНГ мотоблоки в основном распространены в личном подсобном хозяйстве как сельских жителей, так и дачников. Первые, обычно, предпочитают тяжелые универсальные модели, а последние — лёгкие мотокультиваторы. С помощью мотоблоков осуществляется пахота почвы, возделывание картофеля, заготовка сена. Применяются и для перевозки грузов. В профессиональном сельском хозяйстве и строительстве не распространены.

www.wikiznanie.ru

Мотоблок с 10 л с: виды техники для дачи

Мотоблок — сельскохозяйственная техника, которая применяется для вспашки земли. Мотоблок с 10 л с — это мощная техника из категории тяжелой, которая используется в профессиональной среде и предназначается для самых разных задач, является универсальной в использовании. Про мотоблоки можно сказать, что они имеют универсальное предназначение. Чтобы лучше понять все особенности и преимущества такого мощного оборудования, для начала поговорим о его разновидностях.

Классификация мотоблоков

Мотоблоки могут отличаться друг от друга разными показателями: количеством колес и передач, особенностью конструкции, способом запуска, типом двигателя и пр. Но основная характеристика, по которой определяют уровень техники, — это мощность. Именно от мощности зависит, в какой среде и как часто вы сможете работать с техникой. Более того, мощность — это движущая сила, определяющая количество функций, с которыми мотоблок может справиться. Если взять в качестве главного критерия мощность, то мотоблоки делятся на:

  • сверхлегкие;
  • легкие;
  • средние;
  • полупрофессиональные
  • профессиональные.

Сверхлегкая техника имеет небольшой вес (9-12 кг) и малую мощность (до 1,5 л.с.). Легкий мотоблок может похвастаться мощностью повыше (2,5-3,5 л.с.), но и вес его будет больше (20-30 кг). Средние мотоблоки имеют мощность от 3,5 до 5 л.с. и вес 40-60 кг. Как можно увидеть из характеристик, чем выше мощность оборудования, тем больше его вес. Этот показатель тоже стоит учесть, покупая мотоблок. Следующая категория включает в себя полупрофессиональную технику, мощность которой составляет свыше 5 л.с. А если оборудование мощностью 8 и выше л.с., то это уже профессиональная техника. Например, машина мощностью 9 л.с. предназначается для качественной обработки дачи или поля, размер которого составляет 1-5 га. Именно поэтому такой многофункциональный мотоблок получил широкую популярность среди фермеров и дачников, которые могут похвастаться обширными владениями полей и огородов. Вес профессионального оборудования превышает 200 кг, поэтому работа с такой машиной требует определенных знаний и навыков.

Профессиональные мотоблоки имеют наивысшую ценовую категорию. Цена полностью оправдывается мощными характеристиками и возможностями оборудования.

Профессиональный мотоблок — самый мощный из всех возможных категорий.

Покупают такую технику преимущественно фермеры, дачники и садоводы, которые имеют большие участки, а выращиваемые культуры предназначаются для продажи. В этом случае за оборудование не жалко дать больших денег, поскольку оно представляет собой своеобразного кормильца. Тут все закономерно: чем мощнее и функциональнее машина, тем быстрее и качественнее вы справитесь с необходимыми работами. То есть чем больше вы вложите в технику, тем лучше получите результат. Те люди, которые уже хоть раз работали с мотоблоком, знают, что экономить на таком оборудовании нельзя.

На заметку! Мотоблок можно сделать и своими руками, но задача эта под силу опытным и умелым садоводам и дачникам, которые работают с такой техникой уже не один год и знают все особенности ее конструкции.

Характеристики мотоблока

Что такое мотоблок? Это садовая техника, которая представляет собой своеобразный мини-трактор, способный выполнять разнообразные задачи. Основные узлы конструкции составляют:

  • двигатель;
  • ходовая часть;
  • трансмиссия;
  • элементы управления.

Особенность мотоблоков, которая отличает их от культиваторов, — это возможность дополнительно использовать разные насадки (навесное оборудование), что делает технику универсальной в применении. Мотоблок — это своеобразный ручной комбайн, который является лучшим помощником каждого дачника и фермера. Рассмотрим основные узлы техники в деталях.

Двигатель

Мощность двигателя напрямую определяет сферу применения техники, а соответственно, и возможности мотоблока. Если сделать краткий обзор техники по мощности, то легкие мотоблоки предназначаются, к примеру, для вспашки цветника или клумбы, в то время как мощные мотоблоки универсальны и могут использоваться даже для перевозки грузов. Для легкой техники достаточно двухтактного двигателя. Что касается тяжелых моделей, то они оснащаются исключительно четырехтактными моторами. Двигатели отличаются и по типу употребляемого топлива — это может быть бензин или дизель. Из этого следует, что все модели мотоблоков делятся на бензиновые и дизельные.

Мотоблок бензиновый имеет меньшую мощность, чем дизельный. В большинстве случаев бензиновые агрегаты имеют воздушное охлаждение, а дизельные — фильтр в масляной ванне. Последний тип охлаждения более надежный. Он продлевает срок службы двигателя и позволяет работать с техникой даже на пыльных полях. Стоит такая техника порядком дороже оборудования с воздушным охлаждением, но качество работы того стоит.

Какие еще бывают мотоблоки по типу двигателя? Производитель предлагает широкое разнообразие видов, среди которых есть и электро-модели. Популярный среди собственников малых огородов вариант мотоблока — электрический культиватор. В отличие от мотокультиватора, он питается от энергосети. Минус — зависит от источника питания. Основные преимущества — малый вес, компактные размеры, отсутствие выхлопных газов и удобство работы. С электрическим культиватором может справиться даже женщина.

Трансмиссия

Передает вращающий момент от мотора к колесам и служит для изменения скорости и направления движения техники. Трансмиссия состоит из:

  • сцепления;
  • редуктора;
  • коробки передач;
  • дифференциала.

Все узлы последовательно соединены друг с другом.

Про мотоблоки можно сказать и в зависимости от типа трансмиссии. Какие бывают типы узлов? Коробки передач и редукторы могут быть:

  • ременными;
  • шестеренчатыми;
  • цепными;
  • смешанными (представляют собой различные сочетания вышеперечисленных).

Ременно-цепные и ременно-шестеренчатые трансмиссии очень распространены среди средних и легких мотоблоков. В таком оборудовании мотор вращает вал с шестеренчатым или цепным редуктором при помощи ременной передачи, которая одновременно играет роль сцепления.

Шестеренчато-червячная трансмиссия используется в легких мотоблоках. Состоит она из двух редукторов — нижнего червячного и верхнего шестеренчатого. Коленчатый вал двигателя характеризуется вертикальным положением.

Шестеренчатая трансмиссия наблюдается в тяжелой технике. Поэтому если мотоблок на 4 колесах, то он точно имеет такой способ передачи крутящего момента. Такая трансмиссия состоит только из конических и цилиндрических шестерен. Профессиональные мотоблоки с такой трансмиссией имеют функцию реверса и несколько понижающих ступеней.

Мотоблоки с дисковым сцеплением тоже бывают разными. Сцепление может быть одно- или многодисковым, сухим или мокрым (масляным). Масляное сцепление более надежное, поэтому наблюдается в большинстве моделей.

Ходовая часть

Если говорить про мотоблоки, то каждому будет интересно узнать не только о двигателе и трансмиссии, но и о его ходовой части. Ходовая часть — это своеобразная рама, к которой крепятся все необходимые узлы и, естественно, колеса. Мотоблок для дачи может быть и без рамы. В этом случае с ее ролью справляется трансмиссия, к которой и крепятся колеса с двигателем.

Особенность ходовой части в том, что расстояние между колесами может изменяться. Такая функция позволяет устанавливать колеи мотоблока разной ширины. Мотоблок для огорода может оснащаться двумя видами колес:

  • обычными пневматическими;
  • утяжеленными металлическими с широкими грунтозацепами.

С установкой разных колес ширина колеи тоже будет разной, причем ее можно менять в зависимости от проведения того или иного типа задач.

Обычные пневматические колеса встречаются в мотокультиваторах и бензиновых мотоблоках. Про мотоблоки с металлическими колесами больше знают те, у кого большая дача, поскольку металлические колеса — особенность мощной и тяжелой техники. Они могут быть со сплошным ободом или иметь вид 2-3 узких обручей, которые связаны между собой грунтозацепами. Такой мотоблок для дачи станет надежным помощником даже во время проведения самых сложных задач.

Важная характеристика всех мотоблоков состоит в том, что колеса могут сниматься, а на их место можно ставить навесное оборудование. Это еще раз доказывает, что мотоблок — универсальный ручной комбайн для обработки земли.

Элементы управления

Говорить про мотоблоки можно много, но в основных характеристиках важно сказать об элементах управления. Органы управления — это не только рукоятки. Сюда относят тяги переключения скоростей, руль, рычаги (подачи газа, управления сцеплением, экстренной остановки мотора) и пр. Разные виды мотоблоков предлагают разные особенности управления. В большинстве случаев сиденье для оператора не предусмотрено, поэтому за комфортные условия работы отвечают элементы управления.

Важной особенностью конструкции, которая отвечает за управление, является возможность наклона рукояток вверх-вниз, влево-вправо. Такая характеристика существенно упрощает процесс работы и делает его более комфортным. Что касается самих рукояток, то рычаг управления муфтой сцепления и рычаг экстренной остановки мотора располагаются на левой рулевой штанге, а рычаг запуска, привода колес и тормоза (если эта функция присутствует) — на правой.

Управление оборудованием продумано до малейших деталей. Если это четырехколесный полноприводный мотоблок, то система его управления еще легче стандартной модели. Это объясняется тем, что полноприводная техника — это мотоблок на 4 колесах, который играет роль дачного мини-трактора. Такая садовая техника более тяжелая, поэтому имеет улучшенную конструкцию системы управления.

Заключение

Мотоблок — техника для сада, которая предназначается для обработки земли. Благодаря особенностям конструкции и возможности использовать различное навесное оборудование такая садовая техника широко используется в разных сферах жизни человека, например на строительных площадках или во время очистки территории от опавшей листвы или навалившего снега. Такой мини-трактор успешно используется для перевозки грузов и даже людей. Чем мощнее техника, тем шире ее функциональные возможности.

Мотоблок для сада — надежная садовая техника для обработки целины и уборки территории, универсальная, с широкими функциональными возможностями.

1sadteh.ru
