Мотоблок с шестеренчатым редуктором – ▷ Купить мотоблоки с шестеренчатым редуктором с E-Katalog — цены интернет-магазинов России на мотоблоки с шестеренчатым редуктором

Ременной или редукторный мотоблок, мотоблок с редукторным или ременным приводом

   Содержание:

1.Что такое редуктор

2.Типы редуктора

3.Что такое вал отбора мощности

4.Сравнение редукторного и ременного привода

5.Редуктор своими руками

6.Обслуживание редуктора

7.Итог

    Все чаще на улицах можно встретить небольшие трактора, которые состоят из двух частей: передней части с мотором и задней части в виде прицепа. Только руль в этой техники больше напоминает руль мотоцикла, нежели полноценного трактора. Также иногда можно увидеть такую технику без прицепа. Если вы видели такое на улице, знайте – это мотоблок.

   Это довольно сложный механизм, который нуждается в правильной эксплуатации и своевременном обслуживании. Но, тем не менее, он обрел большую популярность среди жителей сельской местности. Люди, которые до этого не имели большого опыта работы с этой техникой, часто не понимают, как ее правильно выбирать и на что нужно обращать внимание.

   Так один из самых частых вопросов, который нам задают покупатели, звучит так – какой мотоблок лучше, редукторный или ременной. Сразу видно, что человек интересовался данным вопросом, но не смог найти правильный ответ.

Что такое редуктор

   Для начала нужно разъяснить, что такое редуктор. Редуктор – это механизм, который отвечает за передачу механической энергии от двигателя на вращающиеся элементы мотоблока. Мотоблок в зависимости от типа (дизельный или бензиновый) может иметь от 2200 до 3600 оборотов вала в минуту. Это, чтобы вы понимали, очень большая скорость. А так как мотоблок постоянно работает с повышенными нагрузками и на малых скоростях, он не сможет нормально функционировать при таком большом количестве оборотов. Задача редуктора преобразовать высокие обороты вала в низкие и передать возросшую мощность на вращающиеся узлы мотоблока.

Типы редуктора

Редуктор может быть:

- Не разборной. Такой тип устанавливается на дешевые маломощные мотоблоки. Он имеет низкую стоимость, но его надежность оставляет желать лучшего. В случае его поломки его нельзя починить, так как корпус его не разбирается. Нужно будет купить новый редуктор и установить на мотоблок.

- Разборной. Устанавливается на средний и тяжелый класс мотоблоков. Обладает высокой надежностью. В случае поломки какой то детали его можно разобрать, заменить деталь и собрать.

В зависимости от сферы применения редуктора делятся:

— Угловой редуктор — больше подходит для машиностроения

- Понижающий редуктор – применяется в мотоблоках, где нужно понизить скорость вращения вала, что даст возможность агрегату справиться с большими нагрузками, например, при обработке твердой почвы.

- Шестеренчатый редуктор – применяется при производстве тяжелых мотоблоков. Отличается своей износостойкостью.

- Червячный редуктор применяется в конструкциях мотоблоков и минитракторов.

Когда нас спрашивают, что лучше редукторный или ременной мотоблок, то скорее всего от нас хотят услышать, какая передача на вал отбора мощности лучше: редукторная или ременная.

Что такое вал отбора мощности (ВОМ)

   Вал отбора мощности дает возможность владельцу мотоблока подключать к нему динамическое навесное оборудование. К нему относятся картофелесажалки, роторные косилки, щетки для подметания улиц и другие типы, которые имеют вращающуюся часть.

   Как раз вал отбора мощности может иметь редукторный или ременной привод. Чтобы узнать, какой из них лучше, нужно перечислить их преимущества и недостатки.

Преимущества редукторного привода:

— Высокий КПД

— Высокая износостойкость

Недостатки:

— Сложный ремонт

— Большой шум во время работы

Преимущества ременного привода:

— Низкий шум во время работы

— Можно передавать механическую энергию на большие расстояния

— Защита от заклинивания механизма

Недостатки:

— Низкий КПД

— Ремень быстро изнашивается и нуждается в замене

Редуктор для мотоблока своими руками

Если вы купили мотоблок без редуктора, его можно, либо купить отдельно, либо изготовить своими руками. Второй вариант подойдет тем, кто имеет необходимое слесарное оборудование у себя дома и обладает необходимыми навыками. Для этого вам понадобятся:

— Готовый корпус или сталь, из которой его можно сварить

— Валы

— Шестерни

   Все это можно взять из старых бензопил или мотоциклов. При сборке нужно следить, чтобы между комплектующими не было люфта и они не были перекошены. Чтобы редуктор отвечал возложенным на него требованиям, шестерни должны подбираться правильно, а не наобум. От количества зубцов на них будет зависеть количество оборотов, которое будет выдавать редуктор. Если шестерни подобрать неправильно, мотоблок может не развивать достаточной мощности. Ил наоборот будет иметь очень большое количество оборотов, что не подходит для выполнения работ при больших нагрузках.

Обслуживание редуктора мотоблока

   Редуктор мотоблока является одним из главных узлов. Чтобы не тратить большие деньги на его ремонт или замену, за ним нужно следить и обслуживать. В редукторе всегда должен быть необходимый уровень масла. Следите, чтобы все шестерни были хорошо смазаны. При работе редуктора в сухом режиме он быстро сносится и потребуется его ремонт или даже замена.

Итог

     Какой мотоблок лучше купить? Отзывы владельцев говорят о том, что нужно отдавать предпочтение известным брендам, которые уже давно представлены на рынке. Лучше избегать очень дешевых моделей, они могут быть изготовлены из очень некачественных материалов.

   Если вы купили мотоблок с редукторной или ременной передачей, будьте внимательны при выборе навесного оборудования. На нем должен быть аналогичный мотоблоку тип подключения.

   Также отзывы о мотоблоках могут быть негативными не по причине плохого мотоблока, а по причине его неправильного выбора. Перед покупкой проконсультируйтесь у специалиста. А когда вы уже купили его, следите за ним и ухаживайте и он вам будет служить очень долгое время.

Читайте также:

Что такое мотоблок

Как выбрать мотоблок для дачи

Мотоблок дизель или бензин, что лучше

kotlotorg.com.ua

самодельные понижающие скорость конструкции для сборки своими руками

Гордость многих дачников — самодельный мотоблок, собранный своими руками из деталей, отслуживших свой век механизмов. Поставить электродвигатель или малогабаритный бензиновый от старого мотороллера или мотоцикла на раму с колесами не составит труда даже для начинающего механика-любителя. А вот над чем придется подумать, так это над редуктором для мотоблока.

Конструкция мотоблока

Схемы сборки самодельных мотоблоков разнообразны настолько, насколько различны запчасти в гараже каждого хозяина. Размеры тоже выбираются из практических соображений.

При разном составе и габаритах есть обязательные элементы:

1. Рама — прочная конструкция для крепления остальных деталей.
2. Колеса — от самодельных металлических до резиновых фабричного производства. Положение оси колеса или колесной пары фиксируется относительно рамы железными стойками со впрессованными подшипниками.
3. Двигатель — мощностью от 5 до 10 лошадиных сил. Можно применять даже электродвигатель с аккумулятором, но наиболее популярны двигатели от мотороллера или мотоцикла. Такой выбор хорош наличием готового управления оборотами и даже передаточным устройством.
4. Редуктор — узел для передачи вращения от двигателя исполнительному механизму, преобразует скорость и направление.

А вот первый попавшийся редуктор может не подойти. Нужно выбрать тип конструкции, рассчитать размер каждой детали, чтобы скорость и мощность движения навесного культиватора позволяли обрабатывать землю в удобном режиме — не быстро и не медленно.

Типы редукторных узлов

Передача вращательного движения от вала двигателя к валу исполнительного механизма может производиться прямым соединением осей, если скорость и мощность вращения двигателя приемлема для работы, а оси ведущего и ведомого валов совпадают. Такие случаи крайне редки, а при нескольких навесных инструментах разного назначения прямая передача абсолютно не может быть применена. Для согласования скорости и мощности ведущего и ведомого вала используют 4 вида механизмов и их комбинации. Основные типы передач:

• ременная;
• цепная;
• шестеренчатая;
• червячная.

Червячная передача конструктивно ограничена понижающей скорость функцией, остальные могут применяться как в понижающих передачах, так и в повышающих. К тому же такой редуктор всегда имеет ведомую ось перпендикулярную валу ведущей. Такая схема называется угловым редуктором. Кроме червячной передачи, изменить направление оси можно пространственным планетарным механизмом. Ременная и цепная передачи оставляют ведомую ось параллельной оси двигателя. В простых устройствах реверс возможен только при изменении вращения двигателя.

В мотоблоках применяются двигатели с высоким количеством оборотов в минуту, о чем можно удостовериться в паспорте изделия. Значит, своими руками надо сделать редуктор для понижения скорости, а какого типа будет самодельный редуктор на мотоблок, лучше выбрать, зная характеристики каждого типа.

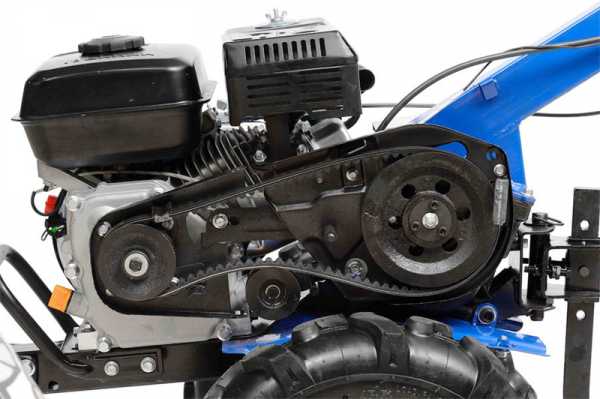

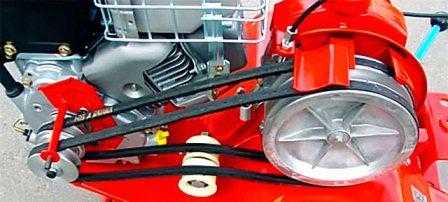

Ременная передача

Шкив или ремень, передающие вращение от вала к валу, знакомы каждому автомобилисту, заглядывавшему под капот моторного отсека. Коэффициент понижения скорости вращения определяется делением радиуса малого ведомого колеса на радиус большого ведущего.

Плюсы ременным редукторам — это простота изготовления и ремонта, большое разнообразие деталей. А минусы ремня:

• растягивание ремня, снижение сцепления со шкивом от температуры и износа;
• проскальзывание при резких увеличениях крутящего момента;
• небольшой срок эксплуатации.

Компенсируют недостатки подпружиненным роликом, давящим на поверхность ремня между колесами, применением зубчатого ремня на шкивах с поперечными фасками. Ременные редукторы требуют нахождения ведущих и ведомых шкивов в одной плоскости, изгиб или скрутка ремня быстро приведет его к разрыву.

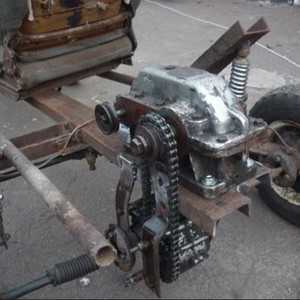

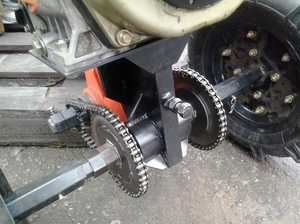

Цепной тип

Принцип действия цепной передачи аналогичен ременному, но вместо шкивов установлены звездочки, а ремень заменен цепью. Такой самодельный редуктор не допустит пробуксовки, а в аналогичных условиях проработает значительно дольше.

Так же, как ременной, цепной редуктор должен иметь ведущую и ведомую звездочки в одной плоскости, а его передаточное число считается по соотношению их зубьев. Вес такой конструкции больше, чем у ременной, но на мощные мотоблоки надежнее ставить ее.

В отличие от ременной передачи, цепная требует осторожности или дополнительных защитных мер. При столкновении вращающегося навесного инструмента с толстым корнем в почве сила его сопротивления будет передана на двигатель, что может его повредить. Пока двигатель не выйдет из строя или не отключится, он будет пытаться с максимальной мощностью провернуться вместе с рамой вокруг ведомой оси редуктора. Чем больше мощность двигателя, тем сильнее будет опрокидывающий момент.

Передаточное число цепного редуктора может быть выше, чем у ременного такого же размера, так как ведущая звездочка, даже имея маленький размер, не допустит проскальзывания цепи.

По стоимости, простоте сборки, распространенности деталей цепная передача не уступает ременной.

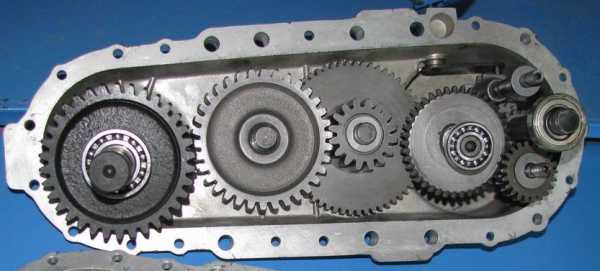

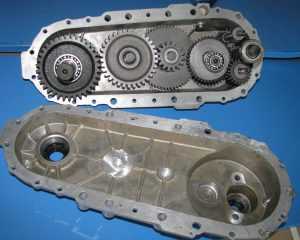

При помощи шестерней

Мотоблок с шестеренчатым редуктором надежнее, долговечнее чем с цепным или ременным. Конструкции шестернями ставят на заводские изделия, и не только на мотоблоки. Узлы получаются малогабаритными в результате совмещения на одной оси двух шестеренок с разными диаметрами. Для мотоблока, например, отлично подойдет редуктор от мотороллера Муравей. Но можно сделать свой, используя шестерни от коробок передач автомототранспорта.

Нужное передаточное число можно обеспечить планетарным механизмом, в котором между внешней и солнечной шестернями установлены шестерни-сателлиты, закрепленные на неподвижном кольце — водиле:

Для понижающего редуктора солнечная шестерня установлена на ведущий вал. Водило с планетарными шестернями закреплено на неподвижном корпусе, а наружная шестерня соединена с исполнительным устройством, вращаясь в направлении, противоположном солнечной шестерне.

Передаточное отношение такого редуктора можно рассчитать как отношение числа зубьев солнечной шестерни к количеству зубьев на внешней шестерне.

Для изменения направления оси вращения в редукторах применяют пространственный планетарный механизм, в котором шестерни для изменения направления на 90 градусов должны быть скошены на конус под 45 градусов каждая. Диаметр шестеренок может быть разным, что можно применить для изменения передаточного числа.

Для мотоблока такой угловой редуктор своими руками делают нечасто, так как планетарные шестерни нужного размера надо еще поискать. Изменение оси вращения чаще делают готовыми заводскими редукторами или червячной парой.

Червячная передача

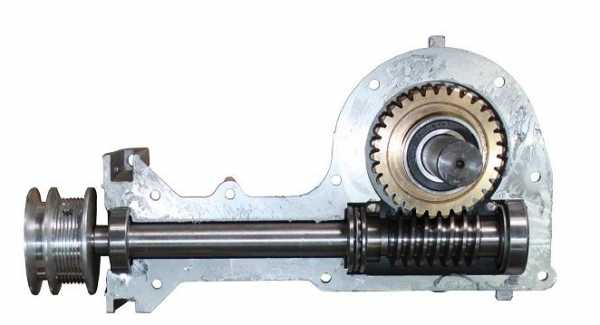

Для перпендикулярного изменения направления оси вращения, создания большого передаточного отношения применяется контакт плоской шестерни с Архимедовым винтом.

Передача вращения от исполнительного устройства к двигателю невозможна. Это уникальная особенность червячного механизма, другие типы передач таким свойством не обладают. Скорость вращения на выходе можно уменьшить во столько раз, сколько зубьев будет у шестерни. Отличается такая передача простотой сборки большим трением, небольшим размером, большой популярностью.

Для того чтобы сделать червячный редуктор своими руками, нужно подобрать шестерню с количеством зубцов, равным снижению скорости вращения в разах, а также с шагом между зубцами, равным шагу гребня червяка.

Реверсивный механизм

Наличие реверсивного передаточного механизма упрощает работу в полях, но сделать реверс в домашних условиях любителю реально только для электродвигателя. Трудности состоят во включении в схему дополнительного передаточного элемента с возможностью его точного перемещения, надежной фиксации. Для этого потребуется разорвать существующую связь с двигателем, а в разрыв вставить новый элемент, будь то еще один шкив с ремнем, звездочка с цепью или шестерня. Такие преобразования с восстановлением требуют деталей, изготовленных с точностью профессиональных станков.

Практичней в этом случае установить заводской реверсивный редуктор. Например, от автомобиля с механической коробкой передач.

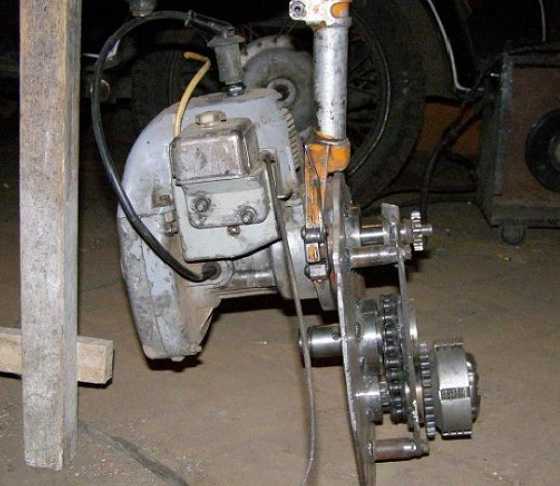

Сборка редукторов своими руками

Эксплуатация мотоблоков, а с ними редукторов — это пыль, бездорожье, жара при пахоте или холод при уборке снега, неравномерные нагрузки. Продлить срок эксплуатации передаточного механизма можно с помощью закрытого корпуса.

Для основания, на котором крепятся шкивы, шестерни, прочие детали, применяется сталь СТ-40. Крышку можно изготовить из менее прочной стали, если на ней не закреплены элементы передачи крутящего момента.

Применение подшипников для установки валов, шкивов, звездочек, шестеренок обязательно, иначе трение погасит силу вращения, а блок или быстро выйдет из строя, или сразу не заработает.

Любой вращающийся механизм требует смазки. Червячный редуктор особенно. Продлить срок использования устройства поможет частая замена смазки, для чего крышка редуктора должна быть открывающейся.

Бензиновые, дизельные двигатели имеют регулировку подачи топлива и скорости вращения двигателя. Оптимально переместить так называемую ручку газа на рукоять мотоблока.

Когда нашлись все необходимые детали, для сборки мотоблока потребуются слесарные инструменты. Не обойтись без сварочного аппарата, болгарки, дрели, сверл по металлу.

Потраченное на изготовление мотоблока время окупит себя полностью в первый же дачный сезон.

pochini.guru

Что нужно знать фермерам о редукторе для мотоблока?

Редуктор для мотоблока – это сердце агрегата. Данный элемент преобразует крутящий момент, идущий от двигателя в необходимое для работы навесного оборудования усилие.

Соответственно без редуктора эксплуатация мотоблока становится невозможна в принципе. Некоторые фермеры, совершают фатальную ошибку, не уделяя этому узлу должного внимания.

Такой безответственный подход отрицательно сказывается на производительности и сроке эксплуатации агрегата. Из этой статьи, вы сможете почерпнуть всю информацию о редукторах мотоблока, которую должен знать каждый фермер.

Разновидности

Редукторы, которыми оснащаются мотоблоки, кажутся одинаковыми только на первый взгляд. На самом деле, эти устройства можно разделить на три группы. Различия заключаются в конструктивных особенностях редукторов. Познакомимся с представителями этого семейства более подробно.

Угловой

Редукторы углового типа представляют собой элементарные конструкции, которые служат для стыковки трансмиссии с силовой установкой агрегата.

Благодаря отсутствию сложных узлов, некоторые фермеры устанавливают на мотоблоки самодельные варианты угловых редукторов.

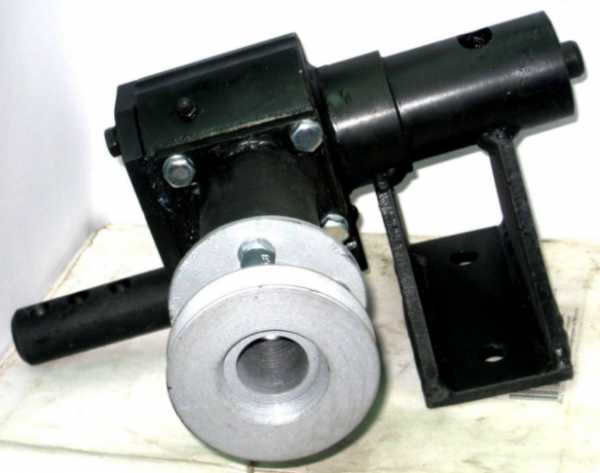

Устройство данного узла выглядит так:

1. Корпус механизма.
2. Шкив для ременной передачи с креплением.
3. Вал ротора.
4. Фланец вкупе с креплением и подшипником.
5. Шайба и фиксирующая шпонка.

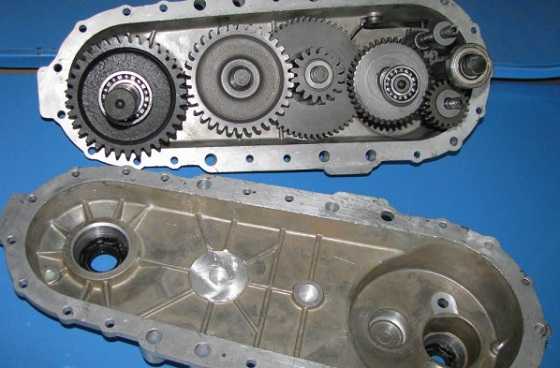

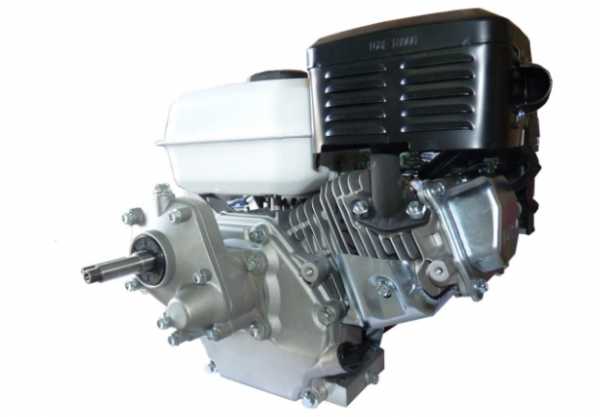

Шестеренчатый

Это более сложный механизм, воссоздать который в домашних условиях, не обладая специальными навыками и знаниями невозможно.

Шестеренчатые редукторы называют понижающими. Благодаря своим конструктивным особенностям, механизм уменьшает число оборотов двигателя, попутно увеличивая выходную мощность мотоблока.

Такие редукторы обладают большим рабочим ресурсом, поэтому подходят для выполнения различных работ, и не получают механических повреждений даже при пиковых нагрузках.

В отличие от угловых моделей, понижающие редукторы нуждаются в дополнительном охлаждении.

Реверсивный

В основе данного механизма лежит муфта, которая свободно перемещается между коническими шестернями.

Такие редукторы дают возможность мотоблоку двигаться задним ходом, что положительно сказывается на манёвренности техники.

Однако за это приходится расплачиваться падением производительности и максимальной скорости. Поэтому устанавливать реверсивный редуктор или нет, каждый фермер решает самостоятельно.

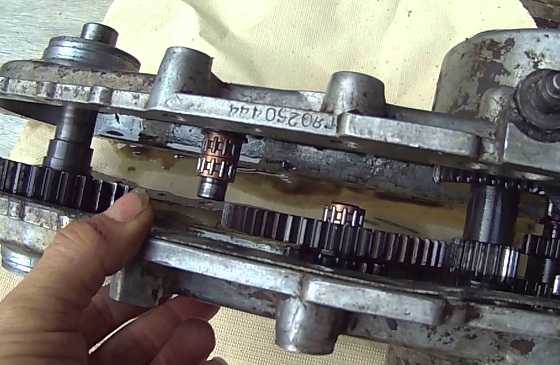

Редукторы, установленные на мотоблоки различных производителей, практически не имеют конструктивных отличий. Поэтому разборка узла и замена вышедших из строя деталей не вызовет затруднения.

Исключением являются бюджетные мотоблоки китайского производства. Здесь устанавливается неразборный редуктор, который в случае поломки идёт под замену целиком.

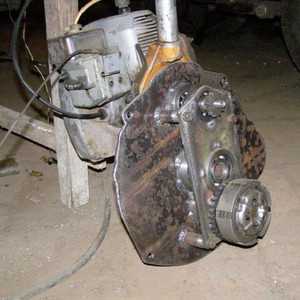

Самодельная конструкция

Можно сделать редуктор для мотоблока своими руками. Перед началом работ необходимо учесть частоту вращения двигателя и рассчитать максимальную нагрузку на валы механизма.

Без определения этих параметров собранный редуктор не будет соответствовать заданной мощности и быстро выйдет из строя. Вот как выглядит процесс сборки.

1. Изготавливаем корпус. Для этого можно позаимствовать уже готовое изделие с мотоцикла. Если мотоцикла под рукой нет, можно сварить корпус самостоятельно из листового металла.
2. Шестерни можно снять с бензопилы «Дружба 4» или также изготовить самостоятельно. При самостоятельном изготовлении шестерёнок, нужно брать во внимание диаметр корпуса редуктора. Поэтому размер шестерней определяют при помощи штангенциркуля.
3. Для работы механизма вам потребуются два шестеренчатых вала. Эти элементы можно снять уже в готовом виде с мотоцикла «Урал» и установить в редуктор мотоблока после небольшой доработки. У первого вала нужно укоротить концевик и высверлить в корпусе отверстие. Второй вал устанавливается с противоположной стороны корпуса, где предварительно нужно прорезать отверстие подходящего диаметра. Отверстие нужно дополнить фланцем, который крепится к корпусу посредством резьбовых соединений. Внутрь фланца ставим стальную шайбу и шарикоподшипник.
4. Соединяем валы между собой передаточным механизмом.
5. Выходной конец вала дополняем шкифом, который послужит для установки ременной передачи.

После проделанных манипуляций, у вас получится редуктор углового типа.

Техническое обслуживание

Любой редуктор нуждается в смазке, поэтому некоторые фермеры интересуются: «Какое масло заливать в редуктор мотоблока?». Обычно информация такого рода содержится в инструкции пользователя. Производители сами определяют, какой тип масла подходит для их техники.

Если вы установили самодельный узел, то рекомендуем воспользоваться продукцией компании MOTUL. Это известный производитель масел, которые оптимально подходят для мотоблоков.

Однако, даже своевременная замена масла не способна застраховать редуктор от поломок. Рассмотрим несколько наиболее вероятных причин. Например, в мотоблоке МБ Компакт стук в редукторе. С чем это связано?

• Вышел из строя узел разобщения полуосей. В этом случае, необходима разборка редуктора и замена отслуживших свой срок деталей. Кроме того, стук может быть спровоцирован неправильной настройкой привода, это можно устранить, изменив натяжение троса.
• Обрыв цепи. Такая поломка обычно сопровождается характерным стуком, с последующим заклиниванием редуктора. Устраняется неисправность заменой порванной цепи.

Это не единственные проблемы, которые могут возникнуть с редуктором мотоблока МБ-Компакт. Протечки масла свидетельствуют об износе резиновых манжет.

Для устранения неисправности нужно разобрать редуктор и заменить элемент. В некоторых случаях невозможно зафиксировать передачу мотоблока. Здесь может быть несколько причин:

1. Износ щёток вилки.
2. Дефект фиксирующей пружины.
3. Сбой настройки в коробке передач.

Чтобы редуктору долго не понадобился ремонт, изделие обязательно должно пройти обкатку с последующей заменой масла в системе.

Кроме того, во время эксплуатации мотоблока, нужно контролировать уровень масла в редукторе и стараться избегать ударных нагрузок.

В случае замены изношенных деталей рекомендуется приобретать только оригинальные запчасти производителя.

РАССКАЖИ ДРУЗЬЯМ

Вконтакте

Facebook

Twitter

Одноклассники

Похожие статьи:

mastertraktor.ru

Редуктор на мотоблок — как сделать своими руками

С целью повышения и улучшения эффективности сельскохозяйственного производства агрокомпании, аграрные предприятия, фермерские хозяйства и обычные земледельцы используют всевозможные механические агрегаты. Верным помощником любого фермера, садовода и просто человека с дачным участком при вспахивании земли, уборки травы, снега, приусадебных участков и даже перевозки мелкогабаритных грузов является мотоблок – маленький трактор с рычагами управления. Это устройство оснащено двумя колесами и мотором, мощность которого зависит от выбранной модели мотоблока или его модификации. Что, в свою очередь, значительно облегчает человеческий труд и уменьшает количество прилагаемых усилий.

Эксплуатация данного агрегата не требует сильных затрат времени и силы, так как он довольно простой по своей структуре. Однако для тех, кто не нуждается в мощности мотоблока, прекрасно подойдет мотокультиватор – его упрощенная версия.

Редуктор в сочетании с силовым аппаратом, рамой и подвеской образует мотоблок.

Данный механизм можно сделать собственноручно

Устройство редуктора

Один из самых важных и наиболее обсуждаемых среди любителей сельского хозяйства элемент этого механического устройства – редуктор (преобразователь). В работе аппарата эта деталь играет роль, равносильную роле двигателя.

Важно, что, отвечая за передачу крутящего момента на приводной вал, редуктор прямо влияет на долговечность мотоблока. Он также отвечает за скорость и движение агрегата.

Основными элементами устройства редуктора мотоблока являются:

• крепкая металлическая обшивка;
• валы и зубчатые колеса;
• звездочки;
• подшипники;
• ременной или цепной привод.

В этом видео вы узнаете, как сделать редуктор:

Принцип роботы следующий: поскольку главной задачей редуктора является возможность изменения скорости вращения в момент передачи усилия между устройствами. Он осуществляет передачу крутящего момента с приводного вала на ведомые валы, расположенные к нему под углом 90 градусов. Это возможно посредством шестеренок, зубцы которых выполнены в специфической форме.

Классификация преобразователя

Стремительное развитие современных технологий при высоком спросе на сельскохозяйственную продукцию дало толчок для модернизации и улучшения техники и ее элементов. Определенные этапы модификации прошли также преобразователи.

В зависимости от необходимости сборки-разборки, редукторы могут быть:

• неразборными – производство такой запчасти происходит из экономичных и некачественных деталей. В таком случае деталь получается единым целым, и при поломке какого-то одного из элементов чинить или менять необходимо весь механизм;
• разборным – предназначен для более качественной и дорогой техники, нежели предыдущий вариант. Огромное преимущество именно этого вида редуктора заключается в том, что любой элемент может быть заменен или удален в случае поломки.

В зависимости от типа передачи редуктора, существуют такие его разновидности:

1. Угловой – отвечает за соединение мотора с трансмиссией. Этот вид широко распространен в машиностроении при производстве автомобилей и технических приспособлений. Использование такого преобразователя открывает широкие возможности в процессе работы при высоких нагрузках. Данную деталь можно сделать собственноручно, правильно подобрав детали и учитывая возможные условия эксплуатации. Корпус лучше приобрести готовый, заводского происхождения. Необходимо также обратить внимание на размер подшипников для вала. Важно, что от того, какое масло было использовано для редуктора мотоблока, будет зависеть нагрузка, которую сможет выдержать весь механизм в целом.
2. Понижающий – основная цель данной разновидности преобразователя – обеспечение нормальной роботы всего механизма при повышенной нагрузке. Особенно пригодится для песчаных поверхностей, в которых колеса легко могут застрять. Стоит обратить внимание, что понижающий редуктор можно и приобрести, и сделать собственноручно. Сборка понижающего редуктора намного легче, чем других видов. При использовании этой модификацию происходит уменьшение количества оборотов. К примеру, это очень удобно во время работы с тяжелым грузом или прицепом.
3. Шестеренчатый – предназначен для тяжелой и габаритной техники. Идеально подходит для моторов с вертикально расположенным валом мотоблока. Уровень шума во время работы низкий, а эффективность при этом высокая, что выделяет его на фоне других модификаций. Необходимо заметить, что для поддержания нормального уровня работоспособности важно постоянно подливать масло в картер редуктора. Достаточно часто шестеренчатый преобразователь дополняется коробкой передач. Это облегчает передвижение агрегата и не только вперед, но и задним ходом. Во время заднего хода происходит реверс обратного вращения мотоблока, благодаря рычагу управления. Главное его преимущество – гарантированный более длинный срок эксплуатации механизма.
4. Червячный – если предыдущий вариант использовался при комплектации габаритной сельскохозяйственной техники, то этот представитель – для мотоблоков, культиваторов и прочих мини-тракторов. Гарантирует стабильную роботу аппарата без лишних неисправностей и поломок. Эта модификация, как и предыдущая, оснащена реверсом обратного вращения для заднего хода. Работоспособность повышается, благодаря стойкости материала, из которого сделаны детали. Среди главных преимуществ необходимо обратить внимание на:
   • практически бесшумный;
   • легкая конструкция – 2 основные составляющие детали;
   • достаточно длинный срок использования агрегата;
   • мягкий ход. Эти качества хорошо заметны при сборке червячного редуктора своими руками.

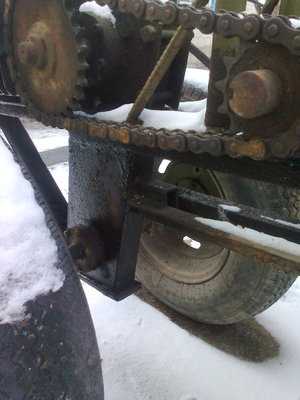

5. Цепной – главную функциональную роль в этой модификации выполняет цепь (иногда 2 или более). Схема работы мотоблока с цепным редуктором схожа со схемой работы ременного привода в сцеплении. Цепь так же одевается на звездочки разных размеров, благодаря чему передается крутящий момент. Такого рода цепной механизм славится своей надежностью. Цепь редуктора нуждается в постоянной смазке и проверки ее натяжения. В случае разрыва цепи, ее нужно заменить на новую. Также аппарат может ездить задним ходом.
6. Комбинированный – это сочетание двух видов передач. В одном случае это может быть червячная и зубчатая передачи, в другом – цилиндрическая и червячная. В зависимости от количества передач, редуктор может быть, соответственно, одноступенчатым, двухступенчатым и т.д. Отношение количества зубьев ведомой шестерни к ведущей в одноступенчатой модификации равно семи, двухступенчатой – до сорока и трехступенчатой – до ста пятидесяти. Этот механизм является самым удобным среди всех вышеперечисленных, поскольку при маленьких размерах и низкой цене он обладает прекрасными характеристиками и возможностями.

Редукторы бывают нескольких типов

Редуктор своими руками

Несмотря на обилие технических приспособлений, многие умельцы берутся сделать редуктор для мотоблока своими руками. Для этого процесса не нужно использовать умные заводские станки. Достаточно иметь стандартный набор инструментов: болгарку, сварочные приспособления, дрель и разного размера сверла, отвертку, молотки. Среди деталей для самого преобразователя у вас должны присутствовать валы и подшипники, звездочки с подходящими по размерам цепями, шестеренки и ремни.

Подготовка

Важнейшим элементом сборки редуктора мотоблока является подготовка. Без заранее проведенных расчетов, определения размеров и правильного количества оборотов коленвала успешно собрать редуктор на мотоблок не получится.

Расчеты проводятся в следующем порядке:

• определение числа оборотов коленвала мотора. Это число не может быть одинаковым всегда, поскольку в случае нажатия на педаль «газ», это число, несомненно, возрастет. Поэтому для избежания ошибок и неточностей в дальнейших расчетах необходимо брать число оборотов + 10%;
• следующий этап – определение количества оборотов оси подвески. За основу берем размер колеса и при помощи формулы определяем величину выбега за полный оборот. Далее проектируем это на нормальную скорость движения мотоблока – 3-5 км/час.

Сборка

При большом желании, наличии соответствующих инструментов, а также имея элементарные навыки сборки-разборки, можно собрать редуктор к мотоблоку любой модификации. Однако наиболее легким будет цепной редуктор. Он легок в сборке, надежный, и материалы для его изготовления есть всегда в наличии.

Итак, сборка самодельного редуктора для мотоблока происходит следующим путем:

• корпусом для изделия может послужить старая коробка передач, или же можно собственноручно сварить металлические пластины между собой. Корпус является важнейшим компонентом, поскольку защищает редуктор от механических повреждений, попадания грязи, пыли и других предметов;
• на выходном вале мотора необходимо закрепить звездочку;
• затем крепим ведомый вал к звездочке, как перед этим крепили ее к выходному валу;
• если вал сформировать из 2 полуосей, а ведомую звездочку зафиксировать посредине, конструкция будет надежнее. Далее все закрепить болтами;
• в защитном корпусе проделать отверстия для крепления и соединить его с основной конструкцией. Также он сдерживает жидкую смазку внутри механизма;
• использовать герметизирующие прокладки по краям корпуса.

Если все вышеперечисленные действия выполнены правильно, то редуктор для мотоблока, выполненный своими руками, будет работать не хуже, а то и лучше, заводского аналога.

Замена масла

Важным элементом ухода за агрегатом является поддержание нормального количества масла в редукторе. Упустив этот момент из виду, остатки старого масла могут серьезно навредить деталям. Заметив потеки масла снаружи корпуса, будьте уверены – это недостаточная герметизация или проблема с прокладками.

Масло для редуктора мотоблока лучше использовать качественное – трансмиссионное.

Внимание! Периодичность замены масла зависит от модели аппарата, его модификации, объема двигателя и размера бака.

Такие данные обычно описывают производители в инструкции к механизму.

Общие правила замены масла:

• 25-50 часов с начала работы механизма – первая смена масла;
• 100-250 часов с начала работы или после 1-2 лет хранения – нормальная периодичность проверки масла.

‘; blockSettingArray[3][«setting_type»] = 5; blockSettingArray[4] = []; blockSettingArray[4][«minSymbols»] = 0; blockSettingArray[4][«minHeaders»] = 0; blockSettingArray[4][«text»] = ‘

‘; blockSettingArray[4][«setting_type»] = 1; blockSettingArray[4][«element»] = «h3»; blockSettingArray[4][«elementPosition»] = 1; blockSettingArray[4][«elementPlace»] = 4; blockSettingArray[5] = []; blockSettingArray[5][«minSymbols»] = 0; blockSettingArray[5][«minHeaders»] = 0; blockSettingArray[5][«text»] = ‘

‘; blockSettingArray[5][«setting_type»] = 6; blockSettingArray[5][«elementPlace»] = 90; blockSettingArray[11] = []; blockSettingArray[11][«minSymbols»] = 0; blockSettingArray[11][«minHeaders»] = 0; blockSettingArray[11][«text»] = ‘

‘; blockSettingArray[11][«setting_type»] = 6; blockSettingArray[11][«elementPlace»] = 70; var jsInputerLaunch = 15;

vsemotobloki.com

Редукторы для мотоблоков — виды, масла, устройство, сальники

Один из наиболее важных механизмов современного мотоблока – встроенный в его конструкцию редуктор, функция которого заключается в непрерывной передаче созданного крутящего момента от двигателя на колеса используемой сельскохозяйственной машины. Редуктор играет достаточно важную роль в конструкции мотоблока, поэтому каждый владелец техники должен знать, как самостоятельно смазать и отремонтировать механизм в случае его поломки.

Устройство редуктора мотоблока – основные детали механизма

Имея понятие о том, как устроен редуктор мотоблока, владельцу сельскохозяйственного агрегата будет гораздо проще произвести смазку и ремонт механизма.

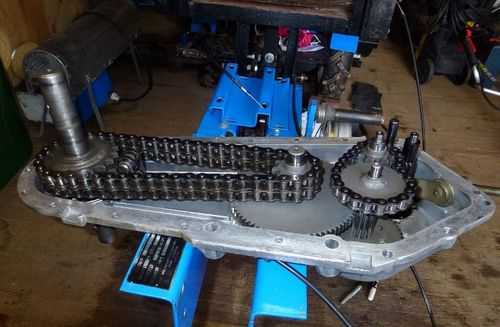

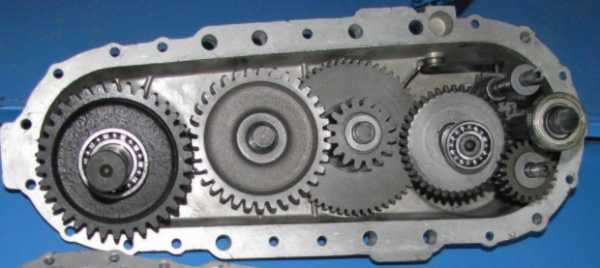

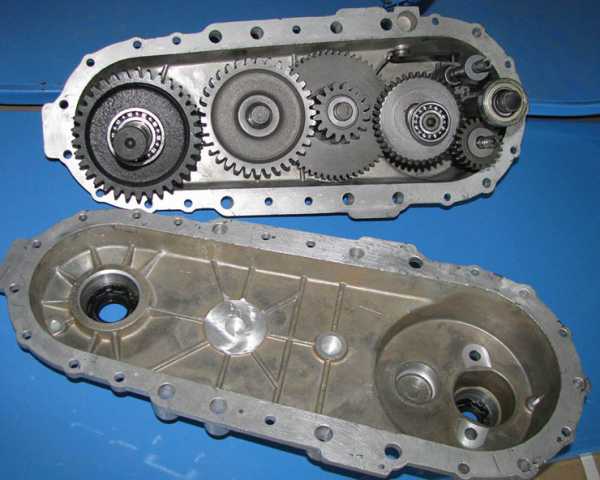

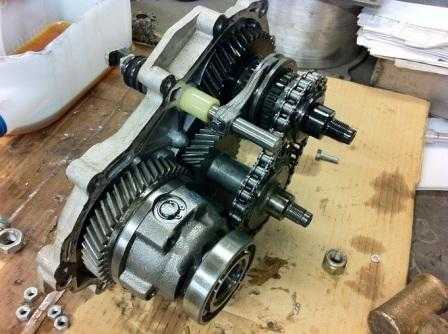

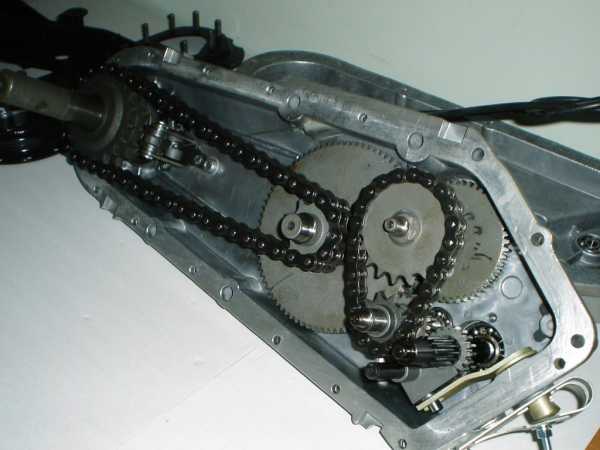

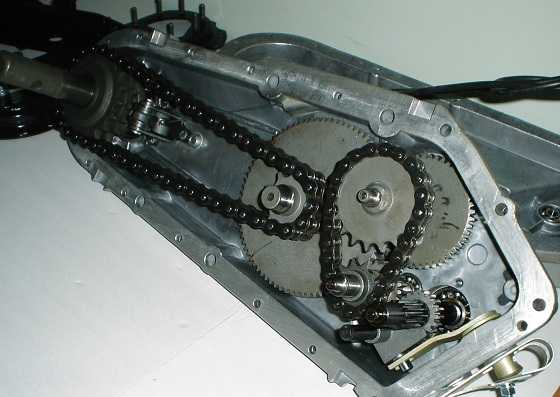

Редукторный механизм используемой в сельском хозяйстве машины в разборе комплектуется следующими элементами:

• шкивом и защитной крышкой;
• подшипниками шарикового типа;
• втулкой, расположенной в области входного вала;
• рычагом для регулировки и своевременного переключения;
• осью переключения и вилкой;
• шестерней, расположенной в области промежуточного вала;
• блоком вала;
• двухрядной стальной цепью;
• шайбой и резиновыми сальниками;
• входным металлическим валом;
• муфтой и вилкой сцепления.

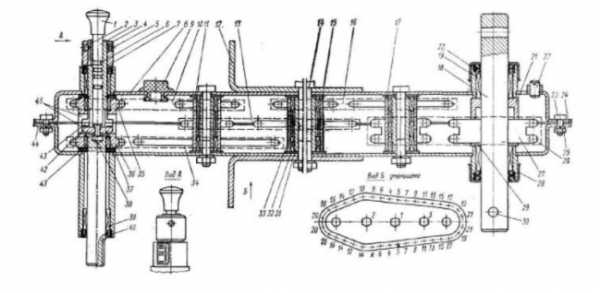

Расположение каждого из перечисленных элементов редуктора мотоблока в деталях покажет схема.

Такая конструкция редуктора обеспечивает исправную работу механизма практически при любых условиях. Каждая деталь из  его конструкции по-своему важна, поэтому поломка или потеря любой из них неизбежно приведет к неисправности всего механизма.

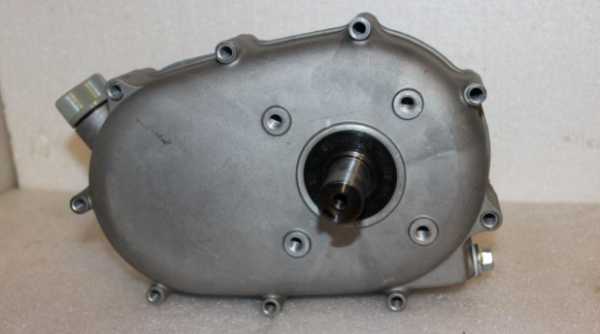

Какие бывают редуктора мотоблоков – описание и особенности механизмов

Редукторы, которыми оборудуются современные мотоблоки, делятся между собой по предназначению. Различают следующие виды встроенных механизмов:

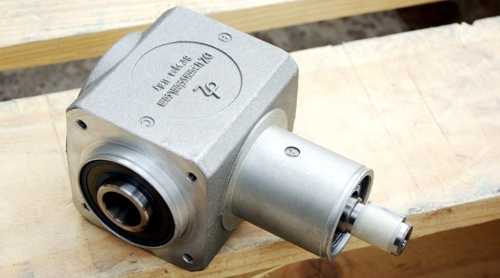

• угловые редукторы – роль этого оборудования заключается в стыковке установленного мотора и не подсоединенной к нему трансмиссии мотоблока. Такой механизм известен своей эффективностью и оптимальной стоимостью. При необходимости, угловой редуктор для мотоблока можно доработать с целью повышения выносливости и мощности элемента. Еще одно важное преимущество – это простая конструкция современных угловых редукторов для мотоблоков. Простое устройство механизма позволяет собрать его своими руками, не тратя деньги на покупку дорогостоящих деталей;

• понижающие редукторы – оборудование этого типа предназначено для уменьшения количества создаваемых оборотов с целью многократного повышения мощности мотоблока. Встроенный в конструкцию агрегата понижающий редуктор для мотоблока работает под контролем отдельной системы воздушного охлаждения, которая гарантирует бесперебойную работу механизма при работе в самых сложных погодных условиях. Мотоблоки с такими редукторами обладают высокой выносливостью и универсальностью;

• шестеренчатые редукторы – в число преимуществ этих механизмов входят достаточно высокие передаточные числа, надежность, высокая износостойкость и простота конструкции, что позволяет быстро выполнить их ремонт без посторонней помощи. Шестеренчатый редуктор очень прост в применении и самостоятельном обслуживании;

• редукторы обратного вращения –принцип работы таких механизмов именуется «схемой реверсирования», и дает мотоблоку массу преимуществ. Главное из них – это возможность передвигаться на задней скорости, что значительно повышает маневренность агрегата. Основным минусом таких редукторов экспертами считается их  низкая производительность при использовании тяжелого навесного оборудования;

• червячные редукторы –  червячный редуктор производится преимущественно с прочных материалов, посредством чего имеет хорошие характеристики и  устойчивость к износу. Он показывает высокую надежность, независимо от условий эксплуатации.

Простота конструкции современного редуктора позволяет самостоятельно изготовить такой  механизм для бытового мотоблока. Придерживаясь правильного порядка действия и имея в наличии все необходимые материалы, фермеру удастся сделать самодельный узел, который по своей надежности и качеству практически не будет уступать своим рыночным аналогам.

Какое масло заливать в редуктор мотоблока – выбираем средство

Выбор смазочного материала для редуктора имеющегося мотоблока зависит от нескольких факторов. В первую очередь, сюда относятся рекомендации производителя используемой сельскохозяйственной техники. Вторая, не менее важная особенность – это стоимость приобретаемого масла.

Непосредственно в магазине особое внимание следует уделить вязкости масла – как правило, этот параметр указан на банке с материалом. Также при необходимости в магазине всегда можно приобрести специальные добавки, способные существенно улучшить свойства выбранного смазочного средства.

На практике самым оптимальным средством для смазки редуктора считается трансмиссионное масло. Этот состав способен предотвратить различные поломки механизма и защитить его трущиеся детали при работе в сложных условиях. Одними из лидеров на отечественном рынке считаются трансмиссионные масла марки ZIC 10W40 – это полусинтетический материал покрывает детали редуктора тонкой пленкой, и защищает их от износа.

Замена масла в мотоблоке – как выполнить самому?

Непосредственно перед выполнением процедуры, редуктор мотоблока потребуется очистить от старого смазочного материала. Сделать это несложно – в некоторых случаях потребуется разборка и демонтаж определенных деталей мотоблока, однако, большинство агрегатов имеют свободный доступ к сливной крышке редуктора.

Порядок действий при замене масла выглядит так:

1. Для начала имеющейся мотоблок потребуется установить на любую возвышенность – так будет гораздо проще слить масло с редуктора. При необходимости под колеса агрегата можно поставить кирпичи;
2. В нижней части редуктора находится сливная пробка, а в верхней – заливная пробка. Сначала нужно открутить заливную пробку, после чего уложить под сливную пробку широкую емкость;
3. Далее необходимо начать аккуратно откручивать сливную пробку. Как только из нее начнет вытекать масло, пробку нужно полностью открутить и дождаться, пока не стечет все смазочное средство;
4. После этого нужно закрутить сливную пробку, вставить воронку в заливное отверстие и залить новое масло;
5. Залив требуемое количество масла, необходимо вкрутить заливную пробку обратно. С ее нижней стороны расположен специальный щуп, длиной около 10 см – он предназначен для проверки уровня масла. Если залитый смазочный материал доходит до кончика щупа, то заливать масло больше не требуется. Более подробно о последовательности замены масла в редукторе бытового мотоблока расскажет видео.

Если сельскохозяйственный агрегат используется крайне интенсивно, то эту процедуру потребуется выполнять каждые 50 часов проделанной работы. Во всех других случаях хватит одноразовой замены средства на каждые 100 часов эксплуатации агрегата.

Сколько заливать масла в редуктор мотоблока?

Непосредственно перед заливкой нового масла нужно узнать, какой объем старого материала залит в редуктор.

Это делается в таком порядке:

1. Вначале мотоблок ставится на ровную поверхность;
2. Далее берется металлическая проволока, длиной не менее 70 см, и загибается в дугу;
3. Получившееся изделие нужно протянуть сквозь имеющееся заливное отверстие и просунуть его до упора. Как только проволока коснется днища редуктора, ее следует вытащить обратно.

После этого нужно высчитать длину проволоки, покрытой маслом. Если изделие оказалось в смазочном материал примерно на 30 см, то это считается оптимальным количеством масла, которое нужно залить в редуктор при замене. Если самодельный щур оказался полностью сухим, то в редуктор мотоблока понадобится вылить не менее 2 л не использованного ранее смазочного трансмиссионного средства.

Как поменять сальники на мотоблоке?

Сальники используемого в хозяйстве мотоблока – это расходный материал, требующий регулярной замены. Менять эти детали необходимо при первом признаке вытекания масла с редуктора мотоблока, в противном случае масло полностью вытечет с механизма, из-за чего последний будет поддаваться повышенному износу.

Замена сальника мотоблока выполняется в такой последовательности:

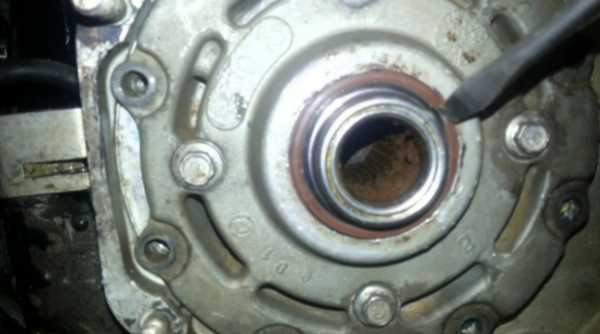

1. Сначала нужно снять с вала мотоблока фрезы и тщательно очистить встроенный вал от скопившейся грязи, мусора и остатков масла;
2. Далее необходимо открутить болты крепления крышки установленного редуктора, обстучать крышку и аккуратно снять ее;
3. После этого потребуется вытащить старый использованный сальник, вместо него поставить новый, а по краям разъема нанести тонкую полосу герметика;
4. Вся последующая сборка фрез на вал мотоблока выполняется в обратном порядке.

Своевременная замена изношенных сальников предотвратит вытекание масла из редуктора мотоблока, и даст возможность сохранить рабочий ресурс трущихся деталей механизма.

Все рассмотренные выше методы по выбору масла, смазке и замене сальников подходят для мотоблоков производства брендов Нева МБ-1 и МБ-2,Фермер, Каскад и Ока. Редукторы в этих мотоблоках обладают простой конструкцией, что позволяет выполнить их обслуживание даже начинающему фермеру.

pro-traktor.ru

Редукторы для мотоблоков – устройство, виды и самостоятельное изготовление

Современные мотоблоки состоят из минимального количества элементов, позволяющих сделать технику максимально простой в эксплуатации. Одними из самых интересных тем среди владельцев сельскохозяйственных машин считаются редукторы. Фермеры часто осуждают, какое масло использовать для работы механизма, или даже как изготовить устройство самостоятельно.

Редуктор мотоблока – устройство и функции

Редуктор, или, как его еще называют, преобразователь – это механизм, который служит для переработки крутящего момента с его дальнейшей передачей на валы мотоблока. За управление данным процессом отвечают механические передачи машины. По факту, редуктор представляет собой тот элемент техники, от качества деталей и сборки которого зависят сроки эксплуатации мотоблоков. Следовательно, редуктор, на пару с двигателем, является неотъемлемой частью машины. При покупке требований к нему не меньше, чем к мотоблоку в целом.

Виды преобразователей и их свойства

После повышения спроса на садово-огородную технику, возникла необходимость оптимизации разных механизмов под выполнения различных целей. Это не обошло стороной и преобразователи.

Типы механизмов по возможности разборки и обратной сборки

В зависимости от возможности разобрать и отремонтировать устройство, преобразователи делятся на:

• Не разборные преобразователи – устанавливаются на бюджетные машины. Их изготовление обходится дешево, так как для производства используются детали не высокого качества. Сроки эксплуатации таких механизмов составляет 1–2 сезона. Любая неисправность в таком редукторе приводит к его полной замене.
• Разборные конструкции – монтируются на дорогую технику. Они обладают высоким качеством и способны прослужить по несколько сезонов без единой поломки. В случае неисправности, такие редукторы можно разобрать и заменить сломанную деталь.

Виды редукторов по предназначению

В зависимости от сферы, где используется устройство, преобразователи делятся на следующие типы:

• Угловой редуктор – используется в машиностроении для оснащения некоторых автомобилей и производственной техники.Такой преобразователь дает возможность эксплуатировать машину под высокими нагрузками;
• Понижающий редуктор – применяется с целью увеличения мощности. К примеру, это становится необходимым при обработке грунта, когда колеса мотоблока начинают пробуксовывать, и требуется повысить мощность мотора.Такого рода устройство редуктора мотоблока применяется при производстве дизельной и бензиновой техники с воздушной системой охлаждения. Собрать понижающий редуктор для мотоблока своими руками гораздо проще, чем конструкции других типов;
• Шестеренчатый преобразователь – используется в тяжелых мотоблоках и некоторых автомобилях.Трансмиссия состоит из дифференциалов, регуляторов и коробки;
• Червячный преобразователь – используется при производстве мотоблоков и мини-тракторов. Такая конструкция обрела популярность благодаря надежности и длительным срокам эксплуатации.

Как правило, подобный редуктор оснащается функцией реверса, что дает возможность использовать задний ход техники.

Самостоятельное изготовление редуктора – просто о сложном

Каждый из перечисленных типов преобразователей имеет свои недостатки. Поэтому, чтобы как можно реже производить ремонт редуктора мотоблока, некоторые фермеры предпочитают оснащать свою технику самодельными преобразователями. Изготовленная своими руками конструкция не редко получается более качественной и надежной. Для работы потребуются:

• Крестовые и плоские отвертки;
• Ножовка для работы с металлом;
• Пассатижи;
• Тиски;
• Сварочный аппарат.

Для начала потребуется сварить корпус. Для этого можно использовать пластины из нержавеющей стали. Для работы также понадобятся шестерни и валы. Их можно «одолжить» у бензопилы «Дружба». При этом внутри одного из валов инструмента потребуется просверлить отверстие. С противоположной стороны редуктора необходимо установить второй вал, а после него – подшипники и обойму. Выходной вал устройства крепится к шкиву. После этого готовое устройство следует поместить в сваренный ранее корпус и залить внутрь машинное масло.

Подключается сделанный преобразователь по тому же принципу, что и штатный редуктор. При этом обратите внимание, в каком положении находится каждая шестерня. Элементы не должны быть перекошены, а их зубцы должны иметь идеально ровные концы без перегибов и других деформаций.

В конце потребуется испытать преобразователь. Советуем не нагружать его сразу же после создания. Для начала протяните заведенный мотоблок по земле – дайте элементам преобразователя соединиться и наладить взаимодействие. Только после этого можно использовать технику по назначению.

pro-motobloky.ru
