Обратный клапан горизонтальный и вертикальный. Назначение и установка обратного клапана на отопление

В водопроводной системе вода должна двигаться в одном направлении. Добиться этого можно установив обратный клапан для воды для насоса, который позволяет обеспечить пропуск воды строго в заданном направлении. С его помощью можно стабилизировать давление в системе водоснабжения, предотвратить утечку воды или неожиданную остановку насоса. Однако для этого необходимо подобрать подходящую модель и установить ее с соблюдением определенных правил. Об этом и поговорим в данном обзоре.

Обратный клапан для воды

Обратный клапан состоит из двух перпендикулярных друг к другу цилиндров, соединенных между собой с формированием единой полости. Один цилиндр с нарезанной резьбой используется для подключения изделия к системе водоснабжения. Второй заглушен. Внутри клапана в образовавшей полости расположен механизм, обеспечивающий прохождение воды в одном направлении. В рабочем положении он всегда открыт, позволяя беспрепятственно проходить воде.

Если создаваемого давления недостаточно, например, из-за утечки или остановки , подача воды прекращается, так как механизм срабатывает и перекрывает поперечное сечение трубы. Аналогичная ситуация возникает в случае, если вода, не ощутив давления, поток начнет двигаться в обратном направлении: перекрывший проход механизм ей этого не позволит.

Устройство клапанов разных типов

Конструктивное исполнение обратного клапана для воды зависит от того, для какого именно насоса он предназначен. Выбирая подходящую модель, следует на это обращать внимание в первую очередь.

Клапан обратный пружинный муфтовый

У таких изделий в качестве затвора используется диск (пластина), соединенная с пружинным элементом (пружиной). Усилия последней достаточно, чтобы клапан был закрыт. Как только начинается подача воды, действие пружины ослабевает, и поток беспрепятственно проходит по трубам. Если давление в системе начнет снижаться, диск прижмется к седлу, в результате чего проточное отверстие будет перекрыто. Установка клапана обратного пружинного муфтового возможна на трубы 15-200 мм.

Статья по теме:

Если напор воды нормальный или даже сильный, то вам просто необходимо данное устройство. А почему Вы узнаете из нашего отдельного обзора.

Если достаточно сложная, предпочтение отдается двухстворчатым моделям, в том числе снабженным амортизаторами, смягчающими силу гидроудара. Они комплектуются запорными дисками, состоящими из двух створок и складывающимися пополам под усилием, создаваемым потоком. Двигаясь в обратном направлении, диск прижимается водой к седлу, возвращаясь тем самым в начальное положение. Может устанавливаться на трубы с поперечным размером 50-700 мм.

Поворотный (лепестковый)

Отличительной особенностью поворотной модели является наличие золотника – «захлопка» с осью, расположенной над проходным отверстием. Под создаваемым напором золотник откидывается, и вода начинается течь по трубам.

Как только давление в системе снизится до определенного уровня, золотник падает, закрывая проходной канал. Учитывая особое конструктивное исполнение, поворотный клапан на трубах большого диаметра быстро выходит из строя, так как при его срабатывании золотник сильно ударяется о седло. В случае дальнейшей эксплуатации такого изделия нередко возникает гидравлический удар.

Поворотные обратные клапаны бывают:

  • простыми. Актуальны для трубопроводов, работоспособность которых не зависит от ударных явлений. Возможна установка на трубы с диаметром до 400 мм;
  • безударными, в состав которых входят специальные устройства, способные смягчить посадку золотника на седло или сделать ее более плавной.
Полезная информация! Благодаря своему конструктивному исполнению поворотные модели могут монтироваться на трубы большого диаметра и не так чувствительны к степени загрязнения воды.

Шаровая модель

Запорным элементом в данном случае выступает шар, прижимаемый к седлу пружиной. При достаточном уровне давления в системе, шарик отжимается потоком. Как только давление падает, шарик поворачивается, перекрывая проход. Отличаются небольшими габаритными размерами.

Изделие подъемного типа

Запорный элемент – подъемный золотник. Давление, создаваемое водой, проходящей по трубам, поднимает золотник. В результате движению потока ничего не препятствует. Как только давление снижается, золотник опускается на седло, а обратное движение воды становится невозможным.

Полезная информация! Благодаря особому конструктивному исполнению подъемные клапана могут монтироваться лишь на горизонтальных участках. При этом ось изделия необходимо расположить вертикально.

Обратные клапаны для погружных насосов

При установке защитной арматуры важно выбрать модель, присоединительные размеры которой совпадают с диаметром трубопровода. При соединении клапана со всасывающим патрубком погружного насоса добиваются требуемого уровня герметичности.

Правила установки обратного клапана

Последовательность выполнения монтажных работ определяется способом крепления конкретной модели. Наиболее простая – межфланцевая модель. Ее установка производится исключительно по направлению движения воды. В случае муфтового крепления достаточно соединить клапан с трубопроводом посредством муфты с уплотнением.

Полезный совет! При монтаже стоит обратить внимание на стрелку, выбитую на корпусе. Она предписывает направление, в котором должен двигаться поток.

Как монтируются обратные клапаны для насосных станций?

Наличие предполагает два возможных места установки:

  • непосредственно перед насосной станцией;
  • на всасывающей трубе сразу после храповика.

Полезный совет! Если есть возможность выбора места, лучше предпочесть второй вариант. Монтаж перед насосной станцией может стать причиной уменьшения количества воды, которая должна сливаться во всасывающую трубу и захватываемого насосом при его последующем включении.

Выбрав первый вариант установки клапана, следует обязательно предусмотреть сгон на случай, если после некоторого периода эксплуатации потребуется выполнение ремонтных работ. Если подсоединение к всасывающей трубе выполнено после храповика, от сгона можно оказаться. В случае если трубопроводная система работает, то, выбрав место монтажа:

  • разрываем трубопровод в месте установки изделия;
  • соединяем клапан с одной частью трубы;
  • при помощи сгона соединяем со второй частью.
Полезный совет! Если система водоснабжения эксплуатируется исключительно в летнее время, стоит позаботиться о наличии краника, позволяющего слить воду перед началом зимних холодов, разместив его в самой нижней точке системы.

Обратный клапан для воды для насоса: цена и производители

При выборе обратного клапана для воды для насоса цена и место производства имеет принципиально

cok24.ru

Обзор: обратный клапан

Прежде чем выбрать оборудование и начать монтаж системы водоснабжения коттеджа, обратите внимание на важные нюансы. Каждая деталь должна быть на своем месте, в том числе и обратный клапан. Какой купить? Смотрите видеообзор, читайте подробности в разделе сайта «Обвязка скважин». Хотите, чтобы в Вашем кране всегда была холодная вода – в нужном количестве, отличного качества? Тогда звоните нам, и специалисты Компании «Урал-Гидро» предложат лучшее решение именно для Вашего дома, с гарантией.



Установка обратного клапана на воду

Зачем устанавливается обратный клапан? Требуется он для того, чтобы система поддержания давления водоснабжения в доме работала корректно, то есть вода не убегала обратно в скважину после того, как скважинный насос накачает нужное давление (иначе он будет действовать постоянно). Обратный клапан можно установить на насос, на выходе из скважины либо в самом доме.



Типы обратных клапанов: в чем разница?

Подразделяются обратные клапаны по типу на горизонтальные и вертикальные. Горизонтальный обратный клапан является дублирующим. А вот вертикальный должен обязательно присутствовать в каждой нормальной системе водоснабжения дома. Если он отсутствует, ждите самых разных неприятностей, так как система начнет сбоить. К примеру, Вы открываете кран, но вместо того, чтобы подавать воду, сначала он чихает и плюется. Реле при этом щелкает несколько раз, трубы «вздрагивают», соединения развинчиваются – недалеко до протечек и аварий.

Из-за чего это происходит? Когда насос создает давление выше 4 атмосфер, то из воды начинает выделяться воздух, как говорят, «система завоздушивается». На участках с железными трубами или соединениями (а они обязательно есть в контуре) запускаются окислительно-восстановительные процессы. Как результат, в трубопроводе уже внутри дома образуются налет, ржавчина, что, конечно же, сказывается на качестве воды.



Клапан обратный вертикальный и горизонтальный: особенности

Давайте рассмотрим обычный вертикальный клапанна воду с латунным седлом. Возможны разные диаметры: 2-дюймовый, ду 1,4 на насосы Грундфос или 1-дюймовый на модель насоса Водолей.

В механизме есть шторка с резиновым уплотнением, пружинка, автоматически закрывающая обратный отток воды. В целом устройство довольно простое, и работает такой обратный клапан (хотя и китайского производства) вполне надежно.

Основной причиной выхода из строя становится попадание песчинок или мелких камушков в зазор - тогда шторка закрывается не полностью, пропуская воду. В этом случае обратный клапан нужно демонтировать, почистить и поставить обратно.

Еще один вид – горизонтальный механический обратный клапан, необходимый для предотвращения потери давления в системе водоснабжения. Механическая шторка отсекает обратное поступление и утекание воды в скважину. Оснащено устройство резиновым уплотнителем, рычажком. Его не рекомендуется устанавливать под углом. Это самый дешевый из возможных вариантов и самый ненадежный.



Электромагнитный обратный клапан: есть плюсы

В чем отличие типа электромагнитного обратного клапана? В его механизме есть электропривод, внутри шаровый кран. Устанавливается он горизонтально, но может быть расположен и под углом. Работу такого обратного клапана легко контролировать при помощи электричества. Например, если вы уехали в зимний отпуск, а в это самое время отключили электричество и дом начинает замерзать, то шторка электромагнитного клапана автоматически откроется, следовательно, вода из системы сольется, и трубы не порвет. Также устройство удобно использовать в системах водоснабжения дома с постоянным давлением при посезонном использовании.



Насос для скважины и встроенный обратный клапан

Обзор будет не полным без упоминания встроенного обратного клапана. Их, как правило, можно увидеть в хороших дорогих скважинных насосах различных модификаций. В случае необходимости обратный встроенный клапан удаляется при помощи простых пассатижей согласно инструкции.

* Выбор за Вами! Хотите знать больше об элементах системы холодного водоснабжения дома или коттеджа? Смотрите наши новые видеообзоры. Полная информация о грамотном подборе оборудования – от скважины на воду до крана - в разделе сайта «Обвязка скважин».


ural-gidro.com

Установка обратного клапана на воду: правила, схема |

Сложно найти систему трубопроводов или водоснабжения, которой не нужен ремонт или которая бы обходилась без установки блокираторов обратного хода жидкости.

С их помощью нам удается выполнить множество полезных действий и до предела автоматизировать все процессы, при этом не используя сложных схем или электроники. Обратные клапаны тем и хороши, что при кажущейся простоте способны выполнять чрезвычайно полезную работу.

Особенности и назначение

Перед  клапаном стоит задача не допустить изменения движения потока жидкости в водопроводе. Для чего и зачем его устанавливать? Его установка позволяет контролировать отопление и свободное перемещение потока в одном направлении и перекрывание доступа для обратного направления водоснабжения.

Больше всего проблем случается, если в системе направленной на односторонний поток вдруг появляются неполадки, и жидкость начинает течь в другом направлении в скважину. Примеров подобных ситуаций (когда поток возвращается к скважине) можно привести великое множество.

Например, поверхностный насос устанавливают и подводят к скважине с помощью специальных шлангов. По этим шлангам откачивает воду в системе водоснабжения. Однако без заполненной камеры насос работать не сможет. В его камере необходимо постоянное наличие достаточного количества жидкости.

Без использования блокираторов обратного действия в водопроводе хозяевам пришлось бы бегать к насосу каждый раз, когда появляется необходимость водоснабжения.

А вот его установка (ремонт) на насос решает множество проблем. Его монтируют в самой нижней точке шланга. После подкачки достаточно количества жидкости автоматически блокирует оставшуюся воду в шланге держа, таким образом, камеру заполненной.

Теперь насос может работать самостоятельно, а его владелец будет спокоен и сможет заняться своими делами.

Монтаж такого прибора существенно снижает вероятность возникновения внештатных и аварийных ситуаций на трубопроводах или приборах, которые обслуживают. Применяют эти изделия достаточно широко как в промышленности, так и в бытовом отоплении, водопровода или канализации.

Их устанавливают перед счетчиками воды, в бытовых трубопроводах, на отопительных контурах, в колодцах и т.д. А еще с помощью таких устройств можно разбить трубопровод на несколько участков, каждый из которых будет изолирован в случае появления аварийной ситуации.

Устройство изделия и принцип работы

Существует большое количество видов этих изделий, которые различаются между собой по степени герметичности и надежности. Под разную среду и условия эксплуатации можно подобрать подходящее устройство, которое будет надежно выполнять свою функцию.

В соответствии с конструкцией обратные клапаны для воды можно классифицировать как:

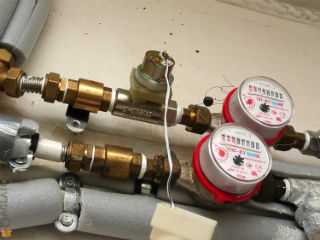

Обратный клапан в системе

  • Поворотный образец. В качестве запорного механизма выступает диск. Его закрепляют на ось, которая располагается вне проходного сечения. Установка этого вида популярна при диаметре трубопровода более 50 мм.
  • Двухстворчатый образец. На его оси по центру проходного сечения имеются две створки. Также больше подходят для труб диаметром более 50 мм. Конструкция не является идеальной и создает существенные потери напора рабочей жидкости.
  • Дисковый, в котором запорным механизмом служит диск. Этот диск располагается перпендикулярно к оси . Используют такие изделия при малых диаметрах трубопровода.
  • Пружинный устроен таким образом, что закрытие затвора происходит в результате усилия пружины. Их можно устанавливать в любом положении.
  • Подпружинный образец также имеет в своей конструкции пружину. Но в этом случае закрытие затвора происходит в результате силы тяжести. Место установки изделия такого вида — это горизонтальный или вертикальный, с подачей рабочей среды снизу вверх, трубопровод.

Принципом работы в системе служит перекрытие затвором проходного сечения в том случае, если рабочая среда меняет вектор направления.

Когда отсутствует течение, во входном патрубке рабочего потока равно значению давления в выходном патрубке.

Приходит в движение затвор, который перекрывает проходное сечение и закрывается. При этом вектор силы, которая сдерживает затвор в закрытом состоянии, направлен в противоположную сторону движения рабочей жидкости.

Во входном патрубке при увеличении давления, вектор силы потока будет противоположным вектору силы, которая удерживает затвор закрытым.

Когда давление рабочей жидкости будет значительно превышать давление открытия, затвор начнет сдвигаться и открывать проходное сечение механизма. Это происходит за счет разницы давлений.

В выходном патрубке при увеличении давления векторы рабочей среды и силы, которая удерживает затвор закрытым, сонаправлены. С ростом давления затвор будет еще сильнее прижиматься к корпусу.

Как только давление от потока упадет, пружина или любой другой запорный элемент сразу же заблокирует трубы, так как у нее не будет больше противодействия со стороны потока.

Возвратиться же обратно вода не может, так как его конструкция вообще не предусматривает открытие запорного элемента под давлением с другой стороны. Таким образом, носитель остается по ту сторону, в то время как новый поток в любой момент сможет открыть задвижку и попасть в систему.

Установка запорного механизма

Схема установки изделия имеет как общие правила, так и свои особенности при установке на различные системы.

Общие правила установки:

  1. Необходимо учесть движение рабочей среды и правильно установить прибор так, чтобы стрелка на корпусе показывала в направлении потока.
  2. Устанавливать прибор лучше с учетом возможности доступа для замены (или если нужен ремонт) механизма чего не стоит делать без мастера.
  3. Подъемные поворотные механизмы необходимо устанавливать только горизонтально.
  4. Следует учесть возможность разборки изделия для ревизии.
  5. Резьбовые соединения необходимо дополнительно герметизировать. Для этого подойдет фум-лента, мотки льна или силикон.
  6. Если работать необходимо с грязной средой, то рекомендуется на входе смонтировать фильтр грубой очистки, так как носитесь с крупными частицами может повредить работе устройства, как показано на фото ниже.

Процесс монтажа клапана

Далее стоит рассмотреть, как правильно установить клапан на разные виды систем.

Этапы работы

Установка обратного клапана (и его ремонт по необходимости) на воду ведется по простейшей схеме. В многоквартирных домах, где есть раздельная подача воды, следует ставить приборы после счетчика воды. Если используется водонагреватель, то ставить механизм нужно на входе труб, что занимается подачей холодной воды.

Установка обратного клапана на канализацию выполняется в комнатах, что находятся на первом или втором этаже. Место установки определяется, в зависимости, от наличия трапа на канализации для слива рабочей среды в полу.

В этом случае механизм нужно ставить на высоте не выше 35 см от пола. Если канализация трапа не имеет, то установить его для канализации нужно на участке, расположенном выше, чем наиболее высокая точка ввода водоотведения. Монтаж производят на раструб или свободный конец трубы.

Также продукты обратного действия монтируют на отдельные стояки в канализацию, однако происходит это редко, так как перекрывать канализацию можно только в крайнем случае. Особенно сложно это сделать тем, кто живет в многоквартирном доме.

Вместо этого их монтируют непосредственно перед каждым сантехническим узлом. Например, перед унитазом (как на фото чуть ниже) или раковиной.

Его монтаж на насос или вентиляцию выполняется непосредственно в вентканале. Обычно устанавливают изделие за вентилятором в колодце для вентиляции.

Установленный обратный клапан для канализации

Очень важно при монтаже убрать все зазоры между колодцем и клапаном и лишь потом, устанавливать вентилятор. Существуют также накладные механизмы, которые предполагают монтаж перед вентилятором. Если клапан механический, то к нему также подводят электричество, для осуществления контроля.

Его применение на скважину осуществляется в обязательном порядке. Здесь требуется поставить его на насос, чтобы предотвратить течь из трубопровода при неработающем насосе.

Также их монтируют на сами шланги, разбивая таким образом, на несколько отдельных частей, в каждой из которых будет находиться вода. Что практически исключает возможность холостой работы насосного оборудования или других систем, что обеспечивают работу скважины.

Его монтаж на отопление считается сложнейшим процессом. В домах, где автономное отопление нужно ставить изделие на обратной магистрали перед входом в котел.

Для улучшения работы системы отопления ставят циркуляционный насос. Чтобы защитить насос от гидравлического удара при включении и выключении, необходимо ставить обратный клапан Данфосс после насоса.

Рекомендуется доверять подобные работы специалистам, так как самостоятельно вам вряд ли удастся справиться.

Нюансы монтажа (видео)

homebuild2.ru

Обратный клапан для водонагревателя - обязательное условие установки!

Постоянное наличие горячей воды в доме или квартире – для большинства людей это уже давно стало привычной нормой, без которой трудно представить нормальную, комфортную жизнь. Если к жилью протянут водопровод или организовано автономное бесперебойное водоснабжение, например, из скважины или колодца, то нечего и думать – нужно устанавливать водонагреватель того или иного типа.

Обратный клапан для водонагревателя

Обратный клапан для водонагревателя

Наверное, лидирующую позицию по популярности среди приборов нагрева воды для бытовых нужд являются электрические бойлеры. Они чрезвычайно просты в эксплуатации, их установка не потребует никаких дополнительных согласовательных процедур или составлений отдельных проектов. Монтаж такого бойлера вполне посилен и для самостоятельного проведения. Именно поэтому и необходима информация, которая будет изложена в настоящей публикации – каждый из домашних мастеров должен четко понять, насколько важен предохранительный обратный клапан для водонагревателя.

Как бы ни предупреждали работники жилищно-коммунального хозяйства, аварийных и спасательных служб, контролирующие органы гостехнадзора, какие бы сюжеты с последствиями аварий ни показывали по телевидению, все равно с пугающей регулярностью находятся «умники», которым все эти технические рекомендации и просто добрые советы – не указ, они сами «знают, как проще и лучше». Увы, но игнорирование совсем маленьким по размерам, недорогим, простым в установке, и вместе с тем — чрезвычайно важным объектом обвязки электрического водонагревателя может обернуться очень большими неприятностями, и, не исключено, что даже трагедией.

Содержание статьи

Устройство и принцип работы клапана

Прежде всего, необходимо сразу сделать очень важную оговорку. Несмотря на то что очень часто в целях получения информации интересующимися вбивается поисковый запрос «обратный клапан для водонагревателя», гораздо точнее, корректнее будет говорить о предохранительном клапане, который совмещает несколько функций. У этих устройств есть определенное сходство, но есть и огромное отличие, которое и предопределяет главную задачу — обеспечение безопасности эксплуатации электрического нагревателя.

Для сравнения – рассмотрим устройство обычного обратного клапана:

Так устроен обычный обратный клапан. Но для бойлера его - недостаточно!

Так устроен обычный обратный клапан. Но для бойлера его — недостаточно!

Это – металлический цилиндр, с обеих сторон которого имеются резьбовые участки для «запаковки» в прямой участок трубы соответствующего диаметра. Внутри остановлен тарельчатый клапан – диск с резиновым уплотнением по окружности, на центральной оси — штоке (показана на рисунке зеленой стрелкой). Диск постоянно находится в подпружиненном состоянии, перекрывая собой внутренний канал для прохождения воды.

При подаче воды в направлении по стрелке (направление допустимого тока жидкости всегда указывается на корпусе клапана – на рисунке эта отметка показана красной стрелкой), давление в трубе через «тарелку» сжимает пружину и приоткрывает проход. Как только давление снижается, клапан вновь самостоятельно переходит закрытое состояние.

Такая мера предосторожности, безусловно, необходима, чтобы в водонагревателе постоянно, при любых обстоятельствах, был заполнен бак. Однако, подобной меры явно недостаточно для обеспечения безопасности – об этом буде рассказано чуть ниже.

Предохранительный же клапан устроен несколько сложнее:

Устройство предохранительного клапана для водонагревателя

Устройство предохранительного клапана для водонагревателя

По сути, это два клапана в одном корпусе, размещенные перпендикулярно один другому.

В б более крупном цилиндре (поз. 1), который идет по ходу воды, установлен все тот же клапан, предотвращающий обратный ток воды. Со стороны подачи – резьбовой участок «папа» (поз. 2) для врезки в водопроводную систему (в частности, сюда будет удобно подключать гибкий водоводный шланг). С противоположной стороны – резьбовая муфта «мама» (поз. 3), которую в ряде случаев накручивают непосредственно на штатный патрубок подачи холодной воды в электронагревателе.

На рисунке очень хорошо заметны «тарелка» обратного клапана (поз. 4) с уплотнительным кольцом по окружности, и пружина (поз. 5), которая удерживает клапан в закрытом состоянии.

А вот теперь – главное отличие. Перпендикулярно к цилиндру с обратным клапаном расположен еще один, несколько меньше по размерам (поз. 7).  По сути, в нем размещен такой же тарельчатый клапан, но пружина у него намного мощнее – это и есть тот самый предохранительный «срывной» клапан. Обычное и даже слегка повышенное давление в системе водопровода не сможет сжать пружину и открыть его – для этого нужны куда более серьезные усилия.

В полости цилиндра за «тарелкой» предохранительного клапана обязательно имеется отверстие с патрубком (поз. 8), куда при срабатывании клапана будет осуществляться сброс излишком жидкости.

Цилиндр с предохранительным «срывным» клапаном может быть полностью заглушен, а иногда он оканчивается резьбовой пробкой (заглушкой), за которой находится регулировочный винт (обычно — под «внутренний» шестигранник). Но наиболее распространены предохранительные клапаны с дополнительным рычагом:

Многие модели клапанов оснащены рычажком для возможности ручного стравливания жидкости

Многие модели клапанов оснащены рычажком для возможности ручного стравливания жидкости

На рисунке хорошо видны особенности такого устройства. Рычаг (поз. 9) предназначен для мануального открытия предохранительного клапана со сбросом воды через патрубок (поз. 8). Обратите внимание, что патрубок может иметь специальное рельефное исполнение, позволяющее одевать на него тонкие шланги для отвода воды в дренаж (канализацию). Функция ручного управления клапаном бывает удобна, например, для слива содержимого бойлера при проведении ремонтных или профилактических работ. Тем не менее, «увлекаться» использованием подобного ручного управления не следует – это может быть в некоторых случаях даже опасно (об этом будет рассказано несколько ниже).

На любом предохранительном клапане всегда стоит стрелка, обозначающая направление потока холодной воды в сторону электрического водонагревателя. (на схеме – красная стрелка). Очень часто на корпусе обозначено предельное давление срабатывания «срывного» клапана – в данном случае это 0,7 МПа или 7 атмосфер (желтый круг на рисунке).

Как работает предохранительный клапан в различных ситуациях

Чтобы окончательно убедиться в важности предохранительного клапана, лучше всего рассмотреть случаи, в которых он работает, а также те ситуации, которые могут сложиться, если по каким-то причинам клапан отсутствует или неисправен.

Для наглядности, еще раз – простейшая, но и наиболее понятная схема обвязки бойлера с предохранительным клапаном. Синей и красной стрелками показано направление потоков, соответственно, холодной и горячей воды. Зеленая стрелка показывает на место установки предохранительного клапана.

Типичная схема установки предохранительного клапана

Типичная схема установки предохранительного клапана

1. После того как электрический водонагреватель установлен, полностью «обвязан», следует его заполнение. Для этого просто открывается подача холодной воды и кран горячей на одном из смесителей. Давления в водопроводной трубе достаточно, чтобы открыть обратный клапан для беспрепятственного прохождения потока. По мере наполнения объема бака водонагревателя происходит вымещение воздуха. Как только из смесителя пойдет поток воды – все емкость наполнена до верхнего заборного патрубка, подачу можно выключать.

Давление в бойлере в этот момент примерно равно давлению в холодной водопроводной магистрали – оно как бы «подпирается» им. Впрочем, оно может быть даже чуть выше – за счет остающегося сжатого небольшого объема воздуха в верхней части бака. Плюс к этому, при включении питания начинается нагрев воды – а это тоже, естественно, ведет к повышению давления.

2. Представим ситуацию, что обратный клапан – не установлен, либо находится в неисправном состоянии. То равновесие, которое было достигнуто при заполнении емкости бойлера, рано или поздно нарушается, так как давление становится выше, нежели напор в трубе. «Горячие» краны на смесителях закрыты, значит, подогретая вода будет искать выход в ином направлении. Это может привести к тому, что горячая вода вдруг начинает течь из «холодного» крана, или же происходит заполнение ею сливного бачка на унитазе. А между тем терморегулятор бойлера не может разобраться в ситуации и не дает сигнала на отключение ТЭНов. Дорогостоящая электрическая энергия тратится абсолютно впустую.

3. Но и это еще – не самое печальное. Не секрет, что давление в водопроводной магистрали, особенно в многоэтажных домах, нередко снижается до критических величин (из крана, как говорится, еле течет), или даже полностью пропадает. Причин этому – великое множество, например, авария на магистрали, проведение профилактических работ, плановое снижение давления, например, в ночные часы и т.п. Что произойдет при отсутствии или неисправности обратного клапана? Да ничего хорошего – бойлер попросту опорожнится, так как вся вода их него полностью вытечет в трубы подачи.

Хорошо, если в бойлере предусмотрена защита от «сухого» нагрева, и она оперативно сработает! А если нет? Мощные ТЭНы будут вхолостую греть воздух в закрытом объеме, и это кончится или их перегоранием, или растрескиванием эмали – во всяком случае, ничего хорошего ждать в такой ситуации не приходится.

4. Может возникнуть резонный вопрос – а нельзя ли ограничиться только установкой этого самого обратного клапана? Казалось бы, судя по описанию, он способен решить все проблемы.

Не посчитайте преувеличением: подобная установка - это заложенная в своем доме бомба!

Не посчитайте преувеличением: подобная установка — это заложенная в своем доме бомба!

Нет, ни в коем случае нельзя. Установка именно комплексного клапана, сочетающего и обратный, и предохранительный, является обязательным условием безопасной эксплуатации водонагревателя.

Если где-нибудь читателю встретится подобная картина – только обратный клапан на входе, то он должен понимать, что это сравнимо с заложенной мощной бомбой, которая неизвестно когда рванет.

Еще один образец "самоубийственного креатива"

Еще один образец «самоубийственного креатива»

Рассматриваем ситуацию в деталях. При включении бойлера начинается нагрев, и с подъемом температуры, по законам термодинамики, в замкнутом объеме начинает расти давление.

Конструкторы бытовой техники закладывают в каждый водонагреватель определенный эксплуатационный ресурс, позволяющий аппарату работать до определенных значений давления в емкости – обычно это величина указывается в технической документации. Обычно все бойлеры – это весьма сбалансированные термодинамические системы, у которых очень точно просчитаны оптимальные соотношения допустимых температур и уровней давления. Тем не менее, бывает всякое. И как только уровень давления, по каким-либо причинам начинает приближаться к допустимой верхней отметке, на предохранительном клапане сжимается пружина, и в дренажный патрубок сбрасывается получившийся излишек жидкости. В итоге система вновь входит в состояние динамического равновесия.

Выступающая из дренажного патрубка вода - нормальное явление

Выступающая из дренажного патрубка вода — нормальное явление

А вот теперь попробуем представить, что может произойти в ситуации, когда аварийного клапана нет, и все ограничивается лишь обратным

Нагрев воды должен ограничиваться термостатическим регулятором, но довольно часто эти электромеханические устройства —далеки от совершенства, и могут попросту подвести. В этом случае нагрев продолжается бесконтрольно.

Давление внутри бака бойлера растет, но выхода ему нет – смесители закрыты, а обратный клапан надежно перекрыл подающую магистраль. Казалось бы, температура дойдет только до 100 градусов, до точки кипения воды? Ничего подобного! С ростом давления в замкнутом объеме резко повышается и температура вскипания жидкости. Для примера, данные показаны в таблице:

Давление в замкнутом объеме, атм (МПа)Температура вскипания воды, °Ċ
1.0 (0.1)99.09
1.033 (0.1)100.0
1.5 (0.15)110.79
2.0 (0.2)119.62
2.5 (0.25)126.79
3.0 (3.0)132.88
4.0 (0.4)142.92
5.0 (0.5)151.11
6.0 (0.6)158.08
7.0 (0.7)164.17
8.0 (0.8)169.61
9.0 (0.9)174.53
10.0 (1.0)179.04
20.0 (2.0)211.38
25.0 (2.5)222.90
50.0 (5.0)262.70
100.0 (10.0)309.53

Когда выше упоминалось слово «бомба» — это вовсе не из разряда преувеличений! В подобных обстоятельствах водонагреватель превращается действительно во взрывное устройство страшной разрушительной силы.

Уже при 4 — 5 атмосферах давления точка кипения достигает практически 150 °С, и продолжает повышаться. Рост давления на стенки может привести к их деформации, скалыванию эмали или керамического покрытия – но это будет самым малым из возможных зол. Страшно другое обстоятельство– резкое падение давления в этой замкнутой системе, а это может произойти при появлении трещины на сварном шве, при прорыве резинового уплотнения или даже просто при открытии крана горячей воды на смесителе.

Резкое снижение давления приводит к соответствующему резкому снижению температуры кипения воды. В итоге весь объем жидкости (представьте, одновременно все 50, 80 или 100 литров!) мгновенно вскипает, что, конечно, сопровождается выделением колоссального количества пара. Этого не выдержит никакой, даже самый прочный корпус – следует сильнейший взрыв, который способен снести все на своем пути, в том числе даже и кирпичные межкомнатные стены. Наглядных примеров тому в интернете – немало.

Трудно поверить, но это - последствия взрыва обычного электрического бойлера

Трудно поверить, но это — последствия взрыва обычного электрического бойлера

Итак, поведем краткие итоги по вопросу необходимости предохранительного клапана.

— Он не допускает обратной утечки воды из бака в трубопровод подачи, в случае снижения напора.

-Наличие клапана на входе создает дополнительную защиту бойлеру от возможных сильных скачков давления в водопроводе, от гидравлических ударов.

— Предохранительный клапан устранит возможную недоработку других уровней безопасности – будет поддерживать температурно-барический режим в бойлере в рамках допустимых значений.

— Предохранительный клапан, оснащенный рычагом, позволяет, кроме того, проводить слив воды из бойлера в случае необходимости.

Видео: Нужно ли устанавливать предохранительный клапан на бойлер?

Рекомендации по выбору и монтажу предохранительного клапана

Выбор необходимого клапана – несложен. Чаще всего бойлеры (особенно – от ведущих производителей) поступают в продажу в комплекте с клапаном требуемого номинала. На это же значение нужно будет ориентироваться, если по каким-то причинам придется поменять клапан в дальнейшем.

Значение предельного давления в баке бойлера, кроме того, должно быть указано в технической документации изделия. Если водонагреватель не укомплектован клапаном, то придется приобретать его самостоятельно, опираясь на указанное в паспорте значение. Здесь важно правильно выбрать номинал – если установить слишком «слабый» клапан – из него почти непрерывно будет подтекать вода. Клапан со слишком сильной пружиной не создаст абсолютно безопасных условий эксплуатации.

«Запаковываться» клапан может непосредственно на патрубок бойлера для холодной воды (всегда имеет соответствующую синюю цветовую маркировку. Для надежной герметизации при монтаже лучше всего использовать льняную паклю с современными уплотнительными пастами. При закручивании обычно достаточно 3 – 4 полных оборота. Если снизу будет гибкая подводка, то там достаточно резиновой уплотнительной прокладки.

Спускной вентиль между клапаном и бойлером вполне допустим, но только на тройнике

Спускной вентиль между клапаном и бойлером вполне допустим, но только на тройнике

Иногда между клапаном и самим бойлером вставляют сливной вентиль – это существенно облегчает проведение периодических профилактических работ. Такая установка вполне допустима, но только при одном условии – вентиль должен стоять на отводе тройника, но ни в коем случае не прерывать прямой канал от водонагревателя до клапана. Любая запорная арматура на этом прямом участке категорически запрещена!

Пошаговая инструкция по обвязке электрического водонагревателя

Есть смысл рассмотреть пошагово, как можно самостоятельно подключить электрический бойлер к системе водопровода. Ниже в таблице в качестве примеров будут показаны два варианта. Несмотря на некоторые различия, в обоих случаях все равно наглядно будет продемонстрировано, что предохранительный клапан является обязательным элементом обвязки подобного водонагревателя.

ИллюстрацияКраткое описание выполняемой операции
Для начала – несколько слов об установке самого водонагревателя на стену.
Безусловно, место продумывается еще заранее, до приобретения прибора, так, чтобы бойлер поместился на отведенное ему место и не мешал при этом нормальной эксплуатации помещения.
К месту установки обычно заранее проводят силовой кабель питания, подключенный к отдельному автомату.
Сразу предусматриваются и точки врезки в водопроводную систему.
Для точного подвеса бойлера на стену промеряется его высота.
Зная высоту водонагревателя, несложно определиться с нижней точкой положения прибора, которое он займет после установки.
На тыльной стороне корпуса водонагревателя имеются приспособления для крепления на стене.
В данном случае – это обычная монтажная планка (кронштейн), которая будет цепляться за крючки.
Могут быть и иные варианты – в руководстве по эксплуатации прибора обычно все это расписано, а нередко еще и прикладываются шаблоны 1:1 для упрощения процесса разметки.
В рассматриваемом случае необходимо определить место расположения линии на стене, по которой будут монтироваться крючки.
Для этого – промеряем расстояние от нижнего конца водонагревателя до монтажной планки.
Это же расстояние откладывается на стене вертикально от ранее намеченной точки планируемого нижнего края бойлера.
С контролем по строительному уровню проводится горизонтальная линия, по которой расположатся крючки-зацепы.
Следующий шаг – измеряется необходимое расстояние между крючками.
В данном случае оптимальным станет 200 мм – зацепы будут размещены ближе к краям монтажной планки, но останется возможность небольшого люфта влево-вправо для выравнивания водонагревателя.
Это расстояние переносится на намеченную горизонтальную линию – намечаются центры отверстий под крючки.
В показанном примере они пришлись достаточно неудачно – ровно на швы между керамическими плитками. Если имеется такая возможность, то лучше отверстия намечать подальше от края кафеля – намного меньше вероятность появления трещины при сверлении отверстий.
Для подвеса бойлера выбраны мощные крючки: наружный диаметр полимерной дюбель-пробки – 14 мм, длина дюбеля – 80 мм, диаметр металлического крючка – 8 мм.
Нередко в комплект электрического водонагревателя уже входят рекомендуемые к установке крепежные элементы.
В намеченных точках перфоратором высверливаются соответствующие отверстия, в которые забиваются дюбель-пробки.
Затем вворачиваются сами крючки.
Крючки ввинчиваются на такую глубину, чтобы обеспечивалась надежная, устойчивая посадка водонагревателя, без люфта, но и без заклинивания.
Все, бойлер подвешен на стену.
Снизу хорошо видны два патрубка, через которые прибор будет подключен к домашней системе водопровода. Патрубки отмечены цветовой маркировкой: синий – подача холодной воды, красный – выход горячей.
В водопровод уже была сделана соответствующая врезка – вот два полипропиленовых патрубка, к которым необходимо подвести обвязку водонагревателя.
Слева расположен патрубок горячего водоснабжения, справа – холодного водопровода.
В рассматриваемом примере мастер решил оснастить вход в бойлер необязательным элементом – дополнительным краном, который будет использоваться при необходимости опорожнения бойлера.
Для этого на входной патрубок водонагревателя будет установлен тройник.
Проводится рекомендуемая предварительная «примерка» - сколько оборотов нужно, чтобы отвод ройника занял необходимое положение.
Вообще, подобные примерки желательно проводить перед сборкой любого неподвижного узла – меньше шансов совершить ошибку.
После этого тройник запаковывается на подмотку из пакли, промазанную герметизирующей пастой «Unipak».
Тройник запакован, ему придано задуманное положение.
На боковой патрубок тройника будет монтироваться компактный кран.
Производится подмотка паклей, нанесение уплотнительной пасты.
Вкручивается кран, затягивается ключом, не менее чем на три витка, ему придается запланированное положение для удобства доступа к рукоятке.
А вот теперь пришел черед установки обязательного элемента – предохранительного клапана.
Обязательно обратите внимание на стрелку, показывающую направление потока воды.
Предохранительный клапан будет устанавливаться на нижний патрубок уже смонтированного тройника.
Основное правило соблюдено полностью – между клапаном и водонагревателем нет никаких запорных устройств.
Кран, установленный на боковом патрубке тройника, никакого влияния на безопасность эксплуатации прибора не оказывает.
Клапан запакован на тройник – на иллюстрации весь этот узел в сборе.
Обвязку бойлера желательно делать разборной – это даст возможность отключения прибора для его снятия, например, для проведения профилактики или для замены нагревательного элемента или анодного стрежня.
Поэтому мастером было принято решение установить на обоих входах запорные шаровые краны с накидной гайкой-«американкой».
Образец такого крана показан на иллюстрации.
Сам кран будет жестко запаковываться на нижний патрубок предохранительного клапана.
А на штуцер с самой накидной гайкой будет монтироваться фитинг для перехода на полипропиленовую трубу.
То есть отсоединить бойлер от труб полдачи будет совсем несложно.
Второй такой же кран ставится и по горячей воде, но уже непосредственно на выходной патрубок водонагревателя.
И также предполагается, что к съемному штуцеру с «американкой» будет паковаться фитинг для перехода на полипропиленовую трубу.
Вот смонтированный к штуцеру крана фитинг примеряется на место установки.
В данном случае применен фитинг-отвод на 90 градусов, чтобы сразу уйти трубой ближе к стене.
Далее будеn ввариваться еще один отвод – и труба пойдет вниз вдоль стены.
На штуцер второго крана, по горячей воде, смонтирован обычный фитинг для перехода на полипропилен.
Но это сделано исключительно из соображений эстетичности внешнего вида обвязки – чтобы «ступенька» перехода на уровень ближе к стене на обеих трубах расположилась на одной высоте.
Далее, производятся обычные сварочно-монтажные работы с полипропиленовыми трубами.
Вот каким аккуратным получился общий узел обвязки водонагревателя.
А на этой иллюстрации показано, как трубы подводки вварены в оставленные ранее патрубки водопровода.
Установка водонагревателя завершена.
Можно открывать все краны (кроме сливного), заполнять бойлер водой, подключать к электропитанию.
Если есть необходимость и возможность, на дренажный патрубок предохранительного клапана одевают прозрачную ПВХ-трубку, которую отводят в канализацию, сливной бачок унитаза или какую-либо емкость – стравленный излишек воды не будет попадать на пол.
Теперь рассмотрим возможный вариант обвязки бойлера с монтажом гибкой подводки.
На иллюстрации демонстрируется, что водонагреватель уже подвешен на стене.
Стрелкой показана одна из «водяных розеток» — патрубков спрятанных в стену под отделку труб холодной и горячей воды.
На эти патрубки будут запаковываться обычные шаровые запорные краны.
Применять краны с накидной гайкой в данном случае особой необходимости нет – обвязка будет разборной за счёт применения гибкой подводки.
На патрубке производится подмотка льняной паклей.
Некоторые мастера пользуются ФУМ-лентой, но все же сторонников надежной герметизации с помощью пакли – намного больше.
Подмотка промазывается сверху уплотнительной пастой типа «Unipak».
Затем накручивается сам кран – вначале наживляется вручную…
…а после этого – затягивается ключом, так, чтобы «барашек» расположился в удобном для пользования месте – сверху.
Аналогичная операция полностью повторяется и со вторым краном.
На этоv здесь пока закончено.
Переходим к операциям непосредственно на самом бойлере.
Два его патрубка готовы к дальнейшему монтажу.
На входном патрубке выполняется уплотняющая подмотка – здесь будет устанавливаться предохранительный клапан.
В данном случае мастер решил ограничиться только клапаном, то есть обойтись без установки сливного крана на тройнике.
Вполне нормальное решение – слить воду из бойлера можно и через клапан – для этого предусмотрен специальный рычаг.
Слив будет несколько дольше, но зато и установка проще и дешевле, а к опорожнению бойлера приходится прибегать все же не так уж и часто.

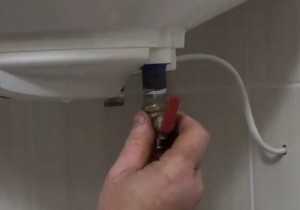

Клапан накручивается, а затем затягивается ключом, так, чтобы рычаг и сливной патрубок оказались в удобном для пользователя положении.
По сути, это был последний соединительный узел, требующий подмотки паклей.
Предохранительный клапан установлен на свое штатное место.
Подсоединяются шлаги гибкой подводки.
В данном случае мастер применил качественные гофрированные шланги из нержавеющей стали, которые по своим характеристикам считаются «вечными».
Гибкая подводка из резинового или пластикового шланга в металлической оплётке, безусловно, по надежности значительно уступает, и привлекает только невысокой ценой. Принцип же монтажа – совершенно идентичен.
Шланги по длине приобретаются с учетом расстояния от бойлера до «водяных розеток».
В накидную гайку шланга вставляется идущая в комплекте с ним прокладка, затем гайка на резьбу патрубка (в данном случае – выходного).
Никакой подмотки не надо, если торец патрубка по все окружности находится в нормальном состоянии – прокладка обеспечит необходимый уровень герметизации соединения.
Накидная гайка вначале накручивается усилием руки – до упора…
…а затем затягивается еще буквально на ¼ ÷ ½ оборота ключом.
Перетягивать соединение не стоит – можно пережать прокладку и добиться тем самым как раз обратного результата.
Второй конец гибкого шланга таким же порядком присоединяется к резьбовому патрубку крана на соответствующей «водяной розетке».
Аналогичным образом проводят монтаж и второго шланга, с той лишь разницей, что он верхним своим концом соединяется с патрубком предохранительного клапана.
Теперь можно открыть воду и проверить все соединения на предмет протекания.
Если обнаружилась «слеза», можно еще слегка подтянуть соединение ключом, без приложения большого усилия – течь должна исчезнуть.
Если никаких подтеканий нет, можно переходить к полноценной эксплуатации водонагревателя.
На иллюстрации – «нижний узел» обвязки бойлера: гибкая подводка подсоединена к кранам «водяных розеток».
А это – те же шланги, но подключенные сверху к предохранительному клапану (по холодной воде) и к патрубку выхода горячей воды.
Установка бойлера закончена.
Видео — Обратный клапан на водонагревателе

Часто задаваемые вопросы (F.A.Q.)

И, наконец, есть смысл ответить на некоторые вопросы, наиболее часто задаваемые по поводу эксплуатации бойлеров с предохранительным клапаном.

  • Часто спрашивают, как бороться с раздражающими каплями воды, выступающими из дренажного патрубка?

А никак с ними бороться не надо – они лишь говорят о том, что клапан функционирует нормально. Проще всего – надеть на патрубок прозрачную трубочку (чтобы можно было визуально контролировать), и вывести ее или в канализационную трубу, или, например, в сливной бачок унитаза.

  • Можно ли клапан разместить так, чтобы он не оставался на виду?

По большому счету, если уж он так сильно раздражает, то можно. Но при этом нужно соблюсти определенные условия:

— Между клапаном и бойлером не допускается никаких дополнительных элементов – запорных вентилей, тройников и т.п.

— Длина участка от клапана до входа в бойлер не должна превышать полутора ÷ двух метров. Дело в том, что вертикальный столб воды в трубе будет оказывать дополнительное давление на пружину предохранительного клапана, и он станет работать некорректно, с сильным подсеканием.

  • Подтекание из клапана – слишком частое и обильное, даже при небольших температурах нагрева воды. Что можно сделать?

Причины такому явлению могут быть разными.

— Номинал клапана не соответствует характеристикам водонагревателя.

— в клапане просто со временем ослабла пружина.

И в том, и в другом случае следует заменить клапан на новый, с требуемым усилием срабатывания.

Еще одна причина может крыться в нестабильности напора в водопроводной системе. Например, частые скачки давления с большой амплитудой приводят к срабатыванию клапана даже при отсутствии нагрева. В этом случае рекомендовано установить на входе водопровода в дом (квартиру) редуктор давления.

  • Можно ли попытаться подстроить клапан самостоятельно с помощью регулировочных винтов?

Однозначно – нет! Регулировка таких устройств требует «откалиброванного» давления, и проводить подобные процедуры самостоятельно – запрещается. Клапан – не столь дорогое изделие, чтобы нельзя было приобрести новый, нужного номинала.

  • Ни разу не видел, чтобы из клапана выступила хоть капля воды. Это нормально?

А вот это – весьма тревожный знак. Как знать, возможно, клапан просто «успокаивает» своим видом, но совершенно неработоспособный. Например, камера за тарельчатой пружиной заросла или забилась окалиной, забился патрубок и т.п. Если клапан оснащен рычагом, то можно попробовать это проверить вручную (только лучше – при небольших значениях температуры нагрева, порядка 40 градусов, чтобы не получить ожога).

Возможно, что номинал клапана чрезмерно завышен – не соответствует модели водонагревателя. Кроме того, нельзя полностью исключать и, заводской брак.

Лучший выход из подобной ситуации остается таким же – замена предохранительного клапана на новый.

Так будет спокойнее!

Никогда не экономьте на собственной безопасности!

Видео — Хитрости подключения бойлера косвенного нагрева

stroyday.ru

Как правильно устанавливать обратный клапан на скважине -

Обратный клапан — обязательная вещь в абиссинском колодце. Без него он просто не будет работать. Обратный клапан нужен для постоянного поддержания вакуума в скважине. Подъем воды осуществляется за счет вакуума, который производит центробежный насос. Когда самовсасывающий центробежный насос отключается — то в этот момент обратный клапан захлопывается и скважина переходит в режим ожидания — в ней сохраняется вакуум, вода уже поднята до уровня насоса и при включении насоса сразу же идет вода.

Обратный клапан герметично накручивается сверху скважины, после того, как вы попали в жилу!

Правда встречаются в интернете отдельные умники, которые утверждают, что обратный клапан должен стоять снизу скважины и даже приводят пример — фильтр, а в нем шарик выступает в роли клапана.

Если хотите знать наше мнение — то это вредители. К такой конструкции обратного клапана лично у меня много вопросов.

Во первых — такой шарик не обеспечит герметичность! Если в латунном обратном клапане есть специальная прокладка, обеспечивающаа герметичность то железный шарик не сможет обеспечить герметичности.

Во вторых — чтобы попасть точно в водоносную жилу нужно через каждый забитый метр (после начала обводненного грунта) заливать воду и смотреть — уходит она или стоит. (Если начала уходит — то вы попала в жилу), а этот «замечательный» обратный клапан в виде шарика просто не позволит этого сделать. Таким образом щупать воду с обратным клапаном размещенным внизу можно будет только с помощью ручного насоса (каждый раз накручивая его).

В третьих — если вы установите латунный обратный клапан снизу скважины и будете ее забивать — я вам гарантирую, что он у вас от мощных ударов сломается и вы похороните и фильтр и клапан.

Если у вас не получилось сделать абиссинский колодец, то купленное оборудование (фильтр, трубы, муфты)  можно вернуть!



skvajina.com
