Можно ли подключать светодиодные лампы через диммер – проблемы и нюансы выбора [видео]

Содержание

Диммер для светодиодных и галогеновых ламп

Что такое диммер и какие его основные функции?

Диммер (от англ. dim – «затемнять»)– это многофункциональный выключатель, с помощью которого можно регулировать интенсивность светового потока, яркость ламп, там самым создавая необходимую атмосферу в помещении.

С помощью диммера, задавая необходимый уровень освещенности, появляется возможность выделять светом определенные участки помещения или предметы интерьера.

Достоинством использования диммера можно считать экономию электроэнергии и стоимость ламп: в режиме пониженной яркости лампы способны прослужить в разы дольше.

Современные диммеры также выполняют ряд полезных функций, способных повысить уровень комфортного использования осветительных приборов.

Какие бывают диммеры?

По способу регулировки и исполнению прибора диммиры для светодиодных и галогеновых ламп можно разделить на две группы:

  • механические – чаще всего выполнены в виде поворотного выключателя, при вращении которого происходит изменение напряжения, а следовательно, яркость освещения. В последнее время стали очень популярные сенсорные диммеры, регулировка которых происходит за счёт точечного прикосновения к сенсорным кнопкам выключателя.
  • электронные – величину напряжения в регуляторах такого типа задают с помощью кнопок или пульта управления. Возможности электронных диммеров не ограничиваются только регулировкой интенсивности света. С помощью такого устройства можно установить сразу несколько пультов управления в нескольких зонах помещения, задать автоматическую регулировку яркости в зависимости от времени суток и естественного освещения.

Совместимость ламп и диммеров

Самые распространенные диммеры предназначены для ламп накаливания, которые работают от напряжения 220 Вольт. В данном случае изменение яркости лампочки происходит из-за регулировки подаваемого напряжения в диапазоне от 0 до 220 Вольт.

Если с помощью диммера понизить яркость лампы накаливания на 50%, потребление электроэнергии падает только на 15%, соответственно, экономия будет незначительной.

Возможно ли подключить к существующему диммеру для ламп накаливания светодиодные и галогеновые (энергосберегающие) лампы?

При подключении галогеновых ламп можно наблюдать следующее: при понижении яркости лампа начнёт мигать. Это происходит из-за несовместимости лампы и диммера с фазовой отсечкой. При подключении может выйти из строя и регулятор яркости, и сама лампа.

При подключении обычной светодиодной лампы к диммеру для ламп накаливания происходит только включение, без регулировки яркости. Это происходит из-за того, что драйвер в лампе компенсирует колебания напряжения до оптимального рабочего тока светодиодов.

Но можно выбрать диммируемые светодиодные лампы, у которых имеется специальный встроенный драйвер для управления яркостью.

Важно! Если вы хотите в своей квартире поменять лампы накаливания на более современные и при этом управлять их яркостью, но без приобретения специального диммера для светодиодных ламп, а использовать уже имеющийся обычный диммер, то следует выбирать специальные диммируемые лампы. Как правило, определить такие лампы достаточно легко по указанной на упаковке информации (надпись на коробке или на корпусе лампы «dimmable»).

Для регулировки яркости обычных светодиодных ламп придётся приобрести специальный диммер с ШИМ (широтно-импульсным модулятором). Такой прибор создаёт ток высокой частоты 200Гц. Питание осуществляется импульсами постоянного тока, при изменении периода которых происходит изменение яркости светодиодной лампы.

Как выбрать диммер?

Ключевые моменты, на которые следует обратить внимание при выборе диммера:

- совместимость с лампами

Определите тип ламп, которые будут диммироваться: лампы накаливания, энергосберегающие, галогеновые, люминесцентные, светодиодные лампы и ленты.

- общая нагрузка на прибор

При выборе диммера нужно просуммировать потребляемую мощность всех источников освещения, которые будут к нему подключены. Информация о величине потребляемой мощности указана на упаковке лампы. Для исправной работы необходимо обеспечить запас мощности примерно в 30-50%.



correct-project.ru

Как подключить диммер к светодиодному или люминесцентному светильнику

Многие люди ошибочно полагают, что с помощью обычных диммеров или светорегуляторов для галогенных или  ламп накаливания- возможно также регулирования яркости энергосберегающих ламп: светодиодных или люминесцентных.

Но как показали эксперименты- это невозможно. Они либо не меняют уровень свечения или сильно мерцают,  либо не горят, а нередко взрываются или быстро перегорают.

Почему? Обычный недорогой диммер, работает по принципу реостата, т. е. увеличивает сопротивление- этим самым понижая напряжение, которое подается на лампу, но в моделях рассчитанных на прямое подключение к домашней электросети 220 Вольт  уже стоит внутри импульсный источник питания и стабилизатор тока, поэтому управлять изменением яркости такой лампой не получится извне.

Если Вам необходима функция диммирования позаботьтесь заранее о покупке специальных моделей светодиодных или люминесцентных ламп или светильников с данной функцией. Для этих моделей, как правило у того же производителя продаются, подходящие диммеры, работающие совершенно по другому принципу: Широтно-Импульсной модуляции или ШИМ- для светодиодов или управляющего сигнала- для люминесцентных.

Если у Вас светодиодные лампы рассчитаны на работу от напряжения блока питания (БП) 12 или 24 Вольт , тогда Вы сможете изменять яркость при помощи диммера, предназначенного для светодиодной ленты.  Он подключается в схему после блока питания (пример на картинке снизу).

Сегодня на рынке продается довольно много разных моделей светорегуляторов как с ручным, так и дистанционным управлением для светодиодных лент. Подробно на этом не буду останавливаться так, как об этом подробно писал в этой статье.

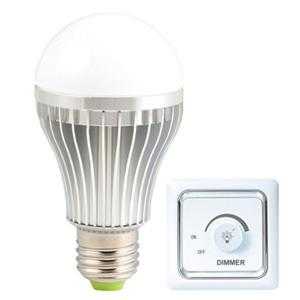

Как подключить диммер к светодиодной лампе.

Для регулирования яркости в светодиодную лампу устанавливается специальный драйвер  с функцией ШИМ или диммирования, а клавиша управления или крутилка установленная на стене- это только управляющий элемент, который не изменяет величину тока или напряжения,  а посылает команду это  сделать драйверу лампы.

Поэтому если Вам необходимо изменять яркость свечения светодиодных светильников покупайте специальные модели, обладающие такой функцией, а так же Я рекомендую у того же самого производителя купить и подходящие диммеры, которые созданы под этот тип освещения.  Некоторые модели позволяют регулировать и цвет света лампы. Ввиду того, что они довольно сложные электронные устройства- цена на них довольно высока от 100 $ у известного производителя.

Я из своей практики могу посоветовать качественные и недорогие светодиодные диммируемые лампы  марки OSRAM Parathom стоимостью от 20 у. е. за штуку. Зайдите на сайт  OSRAM и посмотрите сами, там же Вы найдете и  каталог подходящих к данной модели светорегуляторов.

Как подключить диммер к люминесцентной лампе или светильнику.

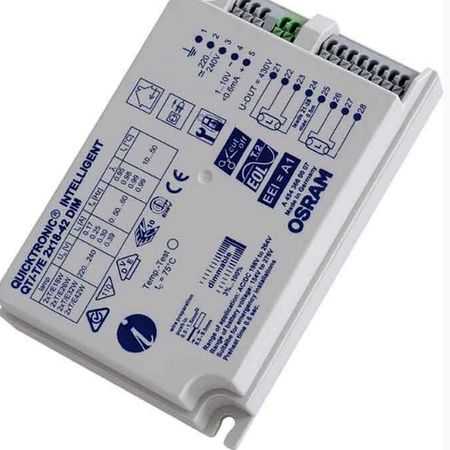

Для того что бы регулировать яркость,  необходимо что бы блок управления или  ЭПРА установленный в нем был рассчитан на это. Поэтому надо покупать специальные модели люминесцентных светильников с ЭПРА с функцией диммирования,  в электронную схему которого дополнительно встраивается блок управления с аналоговым или цифровым сигналом.

Например, более дешевый аналоговый работает по следующему принципу— уровень яркости изменяется от 0 до 100 процентов в зависимости от величины подаваемого управляющего сигнала в пределах от 1 до 10 Вольт.

Продвинутое цифровое управление

позволяет осуществлять  запоминание положения, производить плавное или ступенчатое регулирование и еще много другое.

Как подключить диммер к компактной люминесцентной лампе.

Если Вам необходимо регулировать уровень яркости компактных люминесцентных ламп (КЛЛ) под обычный цоколь- приобретайте специальные модели с соответствующей функцией. Сегодня практически все известные производители светотехнической продукции выпускают специальные серии ламп с функцией регулирования интенсивности их светового потока.

В описании или на коробке такой компактной люминесцентной лампы  должно быть написано «dimmable».

Например, фирма Sylvania выпустила КЛЛ «Mini-Lynx» или наш отечественный производитель лампы серии KOSMOS PREMIUM- все они с пометками «Dimmable».

В таких моделях яркость света регулируется либо при помощи обыкновенного димера или выключателя, который необходимо пощелкать в течении одной секунды, что послужит сигналом для встроенного блока управления в цоколь лампы, и уровень яркости будет ступенчато уменьшаться или увеличиваться  от  5% уровня до 33%, затем- 66% и наконец- до 100%.

Если есть вопросы задавайте в комментариях к этой статье ниже.

jelektro.ru

Диммеры для светодиодных ламп: выбор и целесообразность применения

Содержание статьи:

Практически сразу после появления электрических ламп накаливания был изобретен диммер – устройство, позволяющее изменять яркость свечения ламп путем ограничения тока, а следовательно, и мощности. Поначалу диммеры представляли собой переменное сопротивление, но в этом случае значительная часть мощности рассеивается в виде тепла, затем стали применять автотрансформаторы, но они имеют большие габариты.

Современный диммер – это сложное электронное устройство, позволяющее не только регулировать яркость ламп, но и включать и выключать свет по таймеру, производить плавный пуск ламп, управлять освещением дистанционно. Чаще всего они используются в домах и квартирах.

Светодиодные лампы и их совместимость с диммерами

Светодиодную лампу никогда не стоит путать с отдельными светодиодами или светодиодными лентами и сборками, которые требуют дополнительных устройств для подключения. Светодиодная лампа – это самостоятельное устройство, которое стандартизировано для подключения в уже имеющуюся электрическую сеть.

  • Во-первых, светодиодная лампа имеет стандартный цоколь: типа E – резьбовой (E27, E14), типа G, типа MR.
  • Во-вторых, светодиодная лампа должна быть приспособлена для работы в стандартную электрическую сеть 220 В, 50 Гц без всяких дополнительных устройств. Если светодиодная лампа предназначена на напряжение 12 В, подобно галогенным лампам, должно быть оговорено использование дополнительных устройств.
  • И, наконец, световой поток светодиодных ламп также должен иметь сходные значения со стандартными лампами.

Светодиодная лампа состоит из рассеивателя, самих светодиодов, смонтированных на плате, системы их охлаждения, драйвера – для обеспечения нужного режима работы светодиодов, вентиляционных отверстия и стандартного цоколя.

Драйвер – это устройство для питания светодиодов в лампе. В отличие от источников питания, которые обеспечивают постоянное напряжение, драйверы стабилизируют ток, протекающий через светодиоды, а также могут выполнять ещё ряд полезных функций, в том числе и диммирование.

Светодиодные лампы выпускаются мощностью до 40 Вт, и они предназначены для установки в стандартную систему освещения без всякой переделки специально для LED-освещения. Производитель обязательно указывает напряжение питания, мощность лампы, тип цоколя, цветовую температуру, срок службы в часах, а также световой поток. Для удобства указывается мощность аналогичной лампы накаливания, чтобы потребитель мог ориентироваться при смене обычных ламп на светодиодную.

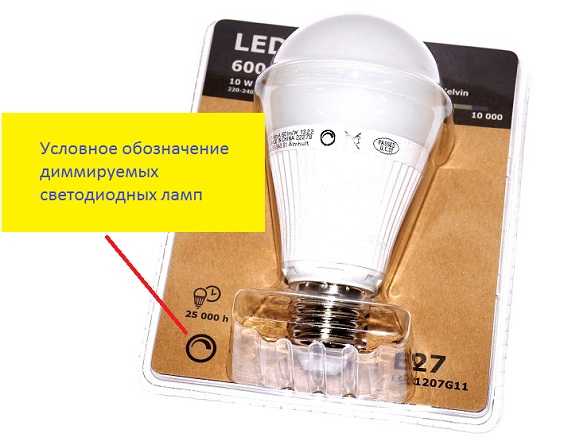

Для того, чтобы в стандартной системе освещения была возможность регулирования яркости светодиодных ламп, ведущие производители выпускают лампы с такой возможностью, о чем обязательно сообщается и в паспорте на лампу, и на упаковке:

  • На упаковке может быть написано – «регулировка яркости»
  • Может быть нанесена надпись «диммируемая»
  • На лампах, купленных за границей, может быть надпись Dimmable.

В таких лампах драйвер реагирует на поведение стандартного диммера. При увеличении яркости (повороте ручки диммера по часовой стрелке) драйвер генерирует импульсы тока с большим коэффициентом заполнения, а при уменьшении – наоборот. При включении диммера, которое в разных моделях реализуется либо щелчком рукоятки, либо нажатием на регулятор, происходит загорание лампы на 10% мощности.

Диммируемые лампы, естественно, стоят несколько дороже обычных, но их использование дает преимущество в том, что со светодиодными лампами можно применять стандартные диммеры, имеющие более демократичную цену, чем специализированные с ШИМ-регулировкой.

Популярные виды диммеров для светодиодных ламп на 220 вольт

Диммеры имеют множество разновидностей, которые можно условно разделить на несколько классов. По типу установки диммеры можно разделить на:

Модульные диммеры – те, которые устанавливают в распределительных щитках на DIN-рейку. Это широкий класс устройств, которые, кроме того, что позволяют регулировать яркость, реализовывать различные световые сценарии, могут осуществлять множество других функций, в том числе и системах «Умный дом».

Управляют такими диммерами при помощи выносных кнопок и регуляторов, пультами дистанционного управления или по системным шинам. Модульные диммеры выпускаются, в том числе и для управления светодиодными лампами, о чем всегда указывается в паспорте. Распространены в бытовых условиях редко, так как имеют высокую цену.
Диммеры, устанавливаемые в монтажную коробку.

Такой тип диммеров удобен тем, что его можно установить в монтажную коробку для выключателя. Управление производится либо кнопкой, либо выключателем, подключаемым к диммеру. Выпускается множество моделей, некоторые из которых способны управлять яркостью светодиодных ламп при помощи ШИМ.

Моноблочные диммеры, устанавливаемые в монтажную коробку. Это самый распространенный вид диммеров ввиду их универсальности и простоты замены. Такой вид диммеров просто ставится вместо выключателя и точно так же подключается в разрыв фазного провода. Для управления светодиодными лампами надо использовать специальные диммеры с ШИМ или в сочетании с обычным диммером использовать диммируемые светодиодные лампы.

Диммеры – выносные блоки. Для подключения точечных светильников в подвесных потолках часто применяют различные устройства (трансформаторы, устройство плавного пуска и т. д.), которые монтируют прямо в конструкции потолка.

Для потолочной подсветки также пользуются популярностью светодиодные ленты, которые имеют свои диммируемые блоки. К ним вполне можно подключать светодиодные точечные светильники при условии удовлетворения требований по суммарной мощности. Управление такими блоками производится либо обычными диммерами, либо специальными выносными панелями, либо дистанционными инфракрасными или радиопультами, либо комбинацией этих способов.

По способу управления диммеры бывают:

1. Поворотные, когда управление производится поворотом ручки по часовой стрелке и против. Включение освещения происходит щелчком при повороте ручки после чего яркость устанавливается примерно на 10% от максимальной.

2. Поворотно-нажимные. Включение освещение происходит при нажатии на ручку, а регулирование – поворотом ручки. Преимущество таких диммеров в том, что они можно отключить нагрузку в определенном положении регулятора, нет необходимости крутить против часовой стрелке до щелчка. Таким образом «запоминаются» последние настройки. 3. Клавишные (кнопочные). Управление осуществляется при помощи клавиш увеличивающих или уменьшающих яркость. Также может присутствовать клавиша полного отключения, как в обычном выключателе.

4. Сенсорные. Самые современные диммеры, в которых управление происходит прикосновением к сенсорной панели. Эти диммеры могут реализовывать множество других полезных функций, иметь дистанционное управление с пультом и даже цветной дисплей.

сенсорный диммер vitrum mini

Ниже представлен пример диммера с трехступенчастой системой регулирования яркости:

Совместимость диммеров со светодиодными лампами

Очевидно, что не все виды диммеров смогут работать со светодиодными лампами. Как отмечалось ранее, целесообразно использовать либо стандартный диммер с регулируемыми светодиодными лампами, либо использовать специальный ШИМ-диммер в сочетании с обычными лампами. Но и здесь есть свои подводные камни.

Дело в том, что из-за особенностей схем диммеры и драйвера ламп различных производителей и моделей могут в связке работать некорректно. Поэтому ведущие производители ламп, компании Philips и Osram, задающие моду в производстве светодиодных ламп, работают в тесной связке с производителями диммеров: ABB, Legrand, SchneiderElectric. Для этого разработаны специальные таблицы совместимости, которые легко можно найти в интернете. Эти же таблицы должны быть у добросовестных продавцов светотехники.

Вот таблицы совместимости ламп Philips с диммерами:

  • Часть 1 — для профессионального освещения
  • Часть 2 — для потребительского освещения
  • Часть 3 — для встраеваемого потребительского освещения

При подборке связки диммера со светодиодными лампами следует учитывать их мощности. На диммерах обычно указывается регулируемая мощность для ламп накаливания, например, 1000 Вт. Но это вовсе не означает, что его можно «нагрузить» сотней светодиодных ламп мощностью 10 Вт. Для этого пользуются следующей приближенной методикой расчета:

1. Номинальную мощность нагрузки диммера необходимо поделить на 10. В нашем случае 1000 Вт/10=100 Вт.
2. Полученное значение делим на мощность светодиодной лампы и получаем максимальное количество светодиодных ламп, которым может управлять выбранный диммер. N=100 Вт/10 Вт=10.

И все же самый лучший метод проверить совместимость диммера и светодиодной лампы – это эмпирический метод, который надо использовать еще на стадии покупки. Ни один из добросовестных продавцов никогда не откажет попробовать в работе связку диммера и лампы. Для этого можно прийти в магазин с имеющейся лампой или диммером либо покупать и то, и другое одновременно.

Целесообразность применения диммеров

Современные диммеры – это сложные электронные устройства и, безусловно, те, кто решил сделать систему освещения в квартире или доме регулируемой, будет нести дополнительные расходы. А нужны ли вообще диммеры? Какова целесообразность их применения?

  • Во-первых, при помощи диммеров можно реализовать очень гибкую систему освещения, которой легко управлять. Очень часто возникают ситуации, что освещение комнаты или определенной зоны в течение продолжительноговремени является избыточным, а это сказывается на перерасходе электроэнергии.
  • Во-вторых, любое оригинальное дизайнерское решение гораздо проще реализовать при помощи диммеров, которые могут иметь запрограммированные световые сценарии.
  • В-третьих, современные диммеры имеют высокий КПД – более 90%. Принцип ШИМ-регулирования яркости не приводит к высокому выделению тепла, шуму и созданию сетевых и радиопомех.
  • В-четвертых, применение диммеров с дистанционным управлением повышает уровень комфорта.

И, наконец, управление яркостью освещения светодиодных светильников, изменение их цвета и реализация различных сценариев легко интегрируются в современные системы «Умный дом».

Единственный недостаток – дополнительные расходы на диммеры и светодиодные лампы быстро окупаются за счет их экономичности, очень большом сроке службы и возможностью существенно экономить, уменьшая яркость светильников.

Какие выводы?

  • Применение диммеров для светодиодных ламп оправдано с точки зрения комфорта и экономически.
  • Самый эффективный способ регулирования яркости светодиодных ламп – это широтно-импульсная модуляция импульсов тока.
  • Для регулирования яркости светодиодных ламп применяют связки ШИМ-диммер с обычной лампой или обычный диммер с регулируемой (диммируемой) лампой.
  • При выборе ламп и диммеров лучше покупать продукцию известных мировых брендов, пользуясь при этом рекомендациями производителей.
  • Перед монтажом диммера или установкой светодиодной лампы лучше всего проверить их связку на стенде еще в магазине.
