Светодиодная подсветка, ночник из зарядного устройства

Почти у каждого валяется без дела не нужное зарядное устройство от старого телефона. Это отличная вещь, чтобы с ее помощью в несколько приемов изготовить себе светодиодную подсветку в прихожей, на лестничной клетке и крыльце, в шкафу, или как ночник, ну или везде, где позволяет фантазия.

Подсветка, ночник из зарядного устройства

Итак, берем зарядное устройство, напряжение у его на выходе около 5 вольт, и покупаем в магазине радиотоваров (а бывает, что и электротоваров) два или более светодиода. Количество и тип светодиодов во многом будет зависеть от того, что мы хотим получить и какие у нас цели или объекты подсветки. Покупая светодиоды, нужно не забыть купить ленту ПВХ тут — www.avalon-pack.ru/izolenta.html, например, и монтажные разъемы для подключения, если у вас нет паяльника или вы не хотите заниматься пайкой, и один-два резистора. Представление об устройстве дает фото. Осталось узнать о важных деталях.

Выбор и подключение светодиодов для подсветки, ночника

Первое, что надо знать, что светодиоды нужны на напряжение 3,0 вольта. Но работают они и при более низком напряжении. Светодиоды бывают белого, желтого, красного, синего и зеленого цветов. Обычно рабочий ток у цветных светодиодов раза в два выше, чем у светодиодов белого и желтого света. Светодиоды работают только при правильной полярности. У светодиодов с гибкими выводами — более длинный контакт- это «плюс». Соответственно более короткий вывод — это «минус».

Поскольку напряжение источника питания около 5 В (холостой ход) мы соединим два светодиода последовательно, что обеспечит питание каждого светодиода напряжением примерно в 2,5 В. Рабочий ток зададим резистором, который включен последовательно в цепь, как указано на фото. Если будут применяться светодиоды белого цвета, то номинальное значение сопротивления резистора нужно около 300-400 Ом (стандартное значение- 360 Ом). Если светодиод красный или зеленый- сопротивление надо брать номиналом в 2 раза меньше. А если будут использованы яркие светодиоды (на втором рисунке вверху), то они работают со значительными токами, величина резистора в зависимости от желаемой яркости может лежать в пределах десятков ом.

При очень низком сопротивлении яркие светодиоды будут сильно греться и их нужно прикрепить к металлическому радиатору площадью в 12-20 см квадратных. Можно подключить два светодиода и без резистора. Но тогда они будут работать не в номинальном режиме и быстрее выйдут из строя. А большие значения сопротивления уменьшат яркость свечения светодиодов.

Для подсветки лучше использовать светодиоды повышенной яркости, они имеют низкую цену, эквивалентную $0,15-0,3 (такой светодиод на первом фото, а яркие с радиатором на втором фото вверху, но они значительно дороже). Ток потребления у светодиодов первого типа всего лишь 10-20 мА, что позволит использовать подсветку круглосуточно или за все темное время суток, обеспечивая очень и очень малое потребление электроэнергии. Эти светодиоды излучают пучок света направленного действия с различными заданными углами светового потока, о чем вам должны сообщить в магазине. К ним же продаются оптические линзы, которые формируют световой поток под тем углом, который задан купленной вами линзой (30 или 60 градусов).

Можно использовать такую подсветку из комбинации красных, синих, зеленых светодиодов для прихожей, в ванной, на крыльце частного дома, да мало ли где еще.

А как подключить большее количество светодиодов? Можно, если позволяет мощность (ток) зарядного устройства или блока питания. Для этого подключите несколько таких цепочек, как на фото (но уже обязательно с резисторами), параллельно. По меньшей мере можно пробовать включить 4-5 пар таких светодиодов, хотя экспериментировать можно и с большим их количеством.

Подключение светодиодов без зарядного устройства

А можно ли обойтись без блока питания, для которого может не найтись нужной розетки, либо он будет ухудшать дизайн? Можно, и здесь есть минимум два варианта. Первый — это подключить диоды непосредственно к электросети 220 В. Правда, эту работу лучше делать человеку, имеющему твердые навыки и знания в электричестве, поскольку неосторожность при подключении может привести к трагедии. Если вы уверены в своих навыках, то используйте один светодиод без блока питания, но включите два резистора, один к длинному гибкому выводу, а второй к короткому выводу светодиода номиналом каждый по примерно 22000 Ом (22 кОм). Выводы диода нужно наглухо заизолировать изолентой, исключив к ним касание. Подключение производить только к электросети в обесточенном состоянии, если вы не подключаете светодиоды с помощью штепсельной вилки к электророзетке. Такие светодиоды могут быть подвешены только высоко в недоступном для других месте. Такая подсветка будет светить с гораздо меньшей яркостью, так как из соображений исключения пробоя устройства обратным напряжением, выбраны номиналы резисторов. Пониженная яркость также обусловлена и питанием светодиода лишь одной полуволной переменного напряжения. Улучшить яркость можно включением двух светодиодов параллельно, однако выводы надо соединять противоположные- на каждой стороне длинный соединять с коротким (и к каждому объединенному выводу по резистору). В итоге питание будет осуществляться в данный момент одного из светодиодов положительной полуволной, а второго отрицательной. Практика, однако, показывает, что при таком подключении светодиоды быстро выходят из строя.

Второй метод отказа от блока питания заключается в использовании гальванического элемента питания (батарейки) либо аккумулятора от телефона. Используется схема 1:1, как на фото, но вместо блока питания берется элемент питания. Хорошо подходит для этого «плоская» батарейка 3R12 с гибкими выводами на 4,5 В, либо пальчиковые батарейки в специальных контейнерах, которые продаются в магазинах радиотоваров. К контейнеру с двумя «пальчиковыми» батарейками можно подключить один светодиод, к четырем элементам — два светодиода последовательно, как на фото. Опыт показал, что светодиоды с питанием от элемента 3R12 излучают свет много месяцев без существенной разрядки. Точно также для этих целей можно использовать и аккумуляторы от радиотелефонов (которые надо заряжать), но там питание 3,6 В, когда можно подключить один светодиод или несколько их параллельно.

Как определить полярность напряжения в блоках питания

Да, блок питания от мобильного телефона имеет не подходящие разъемы для подключения питания к другим потребителям, что делать? В зарядном от «Нокиа» цилиндрический разъем имеет в центре «плюс», снаружи – минус. В других- просто отрежьте провод. Один провод будет «плюс», один – «минус». (Читайте следующую страницу, нумерация — ниже)

Добавьте статью в закладки, чтобы вновь вернуться к ней, нажав кнопки Ctrl+D .Подписку на уведомления о публикации новых статей можно осуществить через форму «Подписаться на этот сайт» в боковой колонке страницы. Если что непонятно, то, читайте здесь.

Внимание! АВТОРСТВО ВСЕХ СТАТЕЙ ЗАЩИЩЕНО. Копирование и публикация на других сайтах статьи или ее фрагментов без согласия автора или без активной гиперссылки ЗАПРЕЩЕНЫ.

deepcool-ma.com

Светодиодный led драйвер с китайских зарядных устройств мобильных телефонов

Сегодня колоссальное распространение получила светодиодная продукция. Она очень разная, в продаже имеются как законченные товары (люстры, лампы, прожектора на светодиодах), так и наборы «собери сам», а также все комплектующие отдельно. Каждый радиолюбитель хоть раз в жизни имел дело со светодиодами, выступающими осветительными элементами. И практически каждый раз, становился вопрос: как их запитать, какой светодиодный драйвер сделать своими руками?

Конечно, можно решить данный вопрос просто – купить специальный светодиодный драйвер. Но если радиолюбитель заядлый, то он не ищет «легких путей», а использует то, что у него есть в наличии. Таким образом, когда мне понадобился led драйвер небольшой мощности для питания двух пол ваттных светодиодов, и я решил использовать одно из китайских зарядных устройств от мобильных телефонов.

Зарядные устройства есть оригинальные и не оригинальные. Не оригинальные – очень упрощены и имеют некоторые недостатки, но сейчас не о них. Даже самую «дешевую» зарядку можно использовать в качестве светодиодного драйвера мощностью до двух ватт.

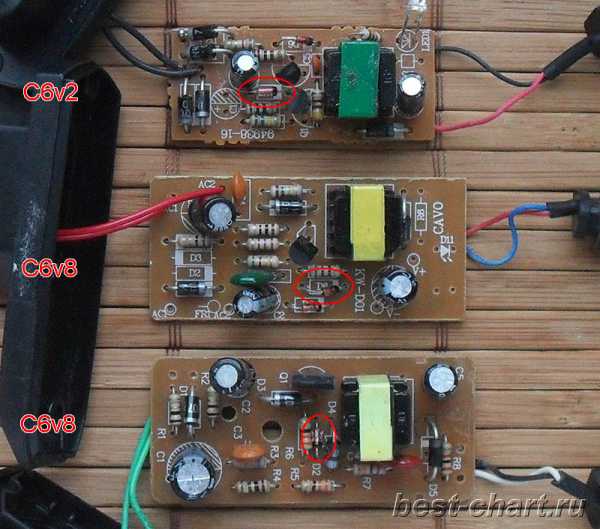

Чтобы такие зарядные устройства использовать как led драйвер, необходимо, прежде всего, взять мультиметр и выяснить какой у них реальный вольтаж и ампертраж. Зная, количество светодиодов, падение напряжения на них, потребляемую мощность, найти и заменить в зарядном устройстве стабилитрон на необходимый.

К примеру, у меня два светодиода с рабочим напряжением 2,8-3,4 вольта и рабочим током 120 мА. Я не хотел их использовать на 100% мощности, т.к. они на полной мощности рассеивают большое количество тепла, а значит, необходимо дополнительно использовать радиаторы. Мне нужна была только подсветка рабочего пяточка на сверлильном станке. Я подключил светодиоды последовательно, значит падение на них около 6 вольт. Посмотрел номинал стабилитрона на зарядном устройстве – 6v2. Для моих целей этого в теории было много, ну и начинать нужно с меньшего номинала. После замены стабилитрона номиналом 5v1, светодиоды начали тускло гореть. Стабилитрон 5v6 поправил ситуацию, но результатом я был не доволен. Вернул стабилитрон 6v2, свечение было отличным, нагрев – минимальным. Замерял напряжение и ток, по факту получилось 5,95v 70мА.

Через подобное зарядное устройство можно запитать светодиоды до трех ватт. Но перед этим нужно убедиться, что транзисторы в зарядном устройстве стоят в корпусах не ТО92, а ТО220. Иначе, от большой нагрузки, они могут сгореть.

Конечно, зарядка зарядке рознь, и светодиодные драйвера будут из них разные. Знаю, люди на оригинальные зарядки умудрялись подключать светодиоды до 10 ватт. Но если китайские зарядки нагружать и эксплуатировать «с умом», то они могут послужить в качестве светодиодных драйверов. На основе таких драйверов можно собрать светодиодные лампы, например, для дежурного освещения лестничных площадок, коридоров или подвалов.

best-chart.ru

2 способа — как подключить светодиодную ленту к батарейке. Без пайки и с пайкой.

Чаще всего светодиодная лента подключается через специальные блоки питания. Они понижают и выпрямляют сетевое переменное напряжение 220В до необходимых 12В или 24В, в зависимости от вида и марки изделия.

Однако можно все это дело подключить и от простой батарейки или их связки из нескольких штук.

Недостатки и преимущества

У традиционного блока питания есть несколько не очевидных на первый взгляд недостатков:

  • во-первых, его нужно правильно подобрать и рассчитать соответствующую мощность

Ошибка может привести к тому, что он либо сгорит, либо лента будет тускло светить, так и не выйдя на полную яркость.

  • сложная схема подключения

Особенно это относится к подсветке с дополнительными усилителями, контроллерами и т.п.

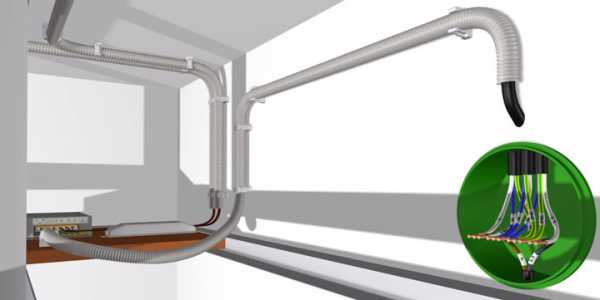

  • куча проводов, которые нужно тянуть от блока питания через всю комнату до места подключения к ленте

Плюс не забывайте про провода 220В – от распредкоробки или выключателя, которыми необходимо подключить сам источник питания.

  • необходимость наличия поблизости переменного напряжения 220В
  • габариты и размеры

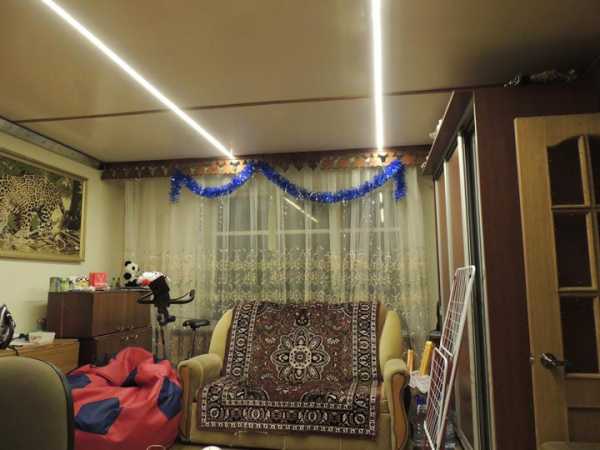

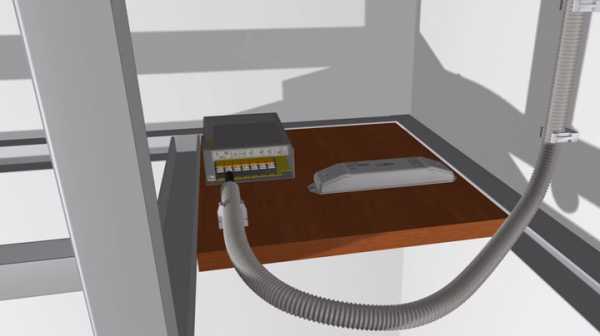

Если это подсветка потолка, то постоянной головной болью становится вопрос – куда же спрятать эту совсем не миниатюрных размеров коробочку. Зачастую приходится мастерить специальную нишу.

Именно исходя из этих недостатков, многие и задумываются о подключении светодиодной подсветки через батарейки. Сразу вырисовываются преимущества такого решения:

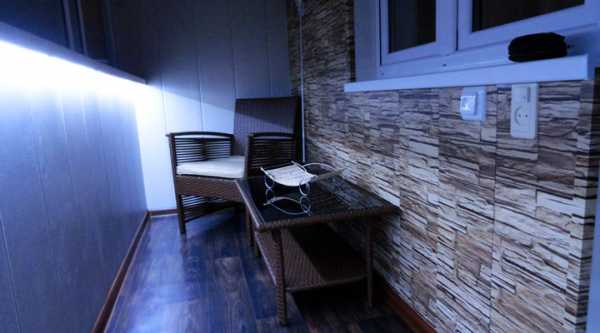

  • такой led лентой можно осветить даже те помещения, где полностью отсутствует напряжение 220В (гараж, сарай, дача без света)
  • получается удобная и безопасная подсветка на кухне (в особенности рабочей поверхности столешницы)
  • сразу же отпадает необходимость прокладки десятков метров не нужной проводки
  • ну и больше не нужно ломать голову, куда же спрятать этот большой, тяжелый блок

Условия применения led подсветки от батареек

Однако такое подключение светодиодной ленты имеет свои ограничения. И применять его можно не везде и не всегда.

Самый главный недостаток – это малая протяженность и малая мощность.

При большой длине Led ленты, например освещение по всему периметру дома или комнаты не малых размеров, все таки придется использовать обычный блок питания с традиционным сетевым напряжением 220V.

Так где же можно применять светодиодные ленты от батареек?

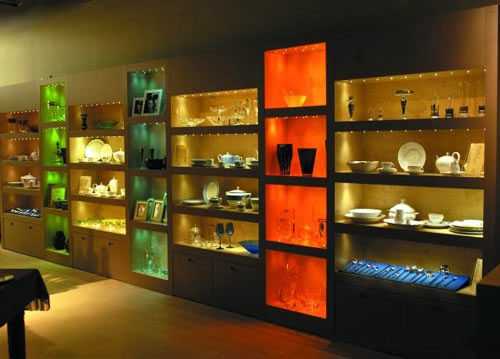

  • шкафы

Это могут быть как шкафчики в спальне (с одеждой и обувью), так и на кухне (с посудой и различными кухонными принадлежностями).

  • книжные полки или картины

Такая подсветка уже не будет портить внешний вид полотна уродливыми проводами, а только подчеркивать его красоту.

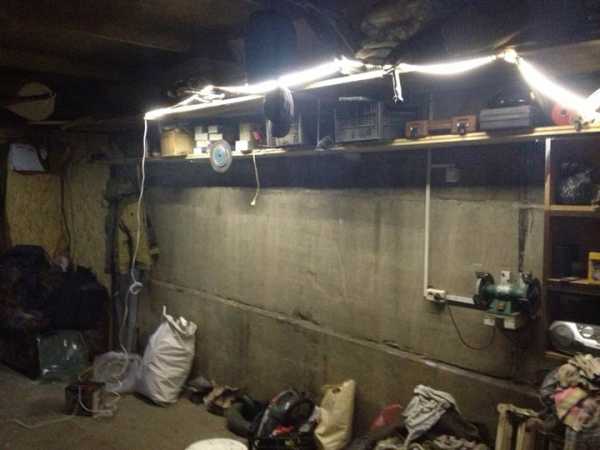

  • гаражные помещения небольшой площади
  • погреб в гараже или сарае

Здесь на полную сказывается главное преимущество подсветки от батареек – автономность и независимость от переменного сетевого напряжения.

  • временная подсветка помещений при аварийных ситуациях и полном отсутствии электроснабжения в доме или квартире
  • подсветка рабочей поверхности на кухне, подсветка ванной комнаты или балкона

Только не забывайте в этом случае использовать светодиодную ленту влагозащищенного и герметичного исполнения с защитой IP 55,65.

  • сценическая одежда для выступлений
  • спортивные тренажеры, велосипеды
  • салоны автомобилей

Дополнить варианты применения вы можете самостоятельно, в зависимости от ваших фантазий и потребности.

Принцип подключения

Самым главным условием запуска и продолжительной работоспособности светодиодной ленты от батареек, будет мощность и уровень заряда (емкость) источника питания.

При этом использовать можно любые типы и виды батареек, в том числе и аккумуляторные. Причем данный вариант даже более предпочтителен.

  • во-первых такой источник будет многоразовым

Заканчивается заряд, батарейку отсоединяете, подзаряжаете и пользуетесь подсветкой дальше. В большинстве своем, именно аккумуляторные модели и рекомендуется использовать на кухне и в ванной.

То есть там, где помимо светодиодного освещения, есть еще и традиционное.

  • во-вторых это экономически выгоднее

Отпадает необходимость хранить залежи запасных батареек и своевременно докупать новые.

Применять можно любые типы:

  • и даже таблетки

Главное, собрав их необходимое количество, получить требуемые 10-12 вольт.

Как подключить – 1-й способ

Для подключения вам понадобятся следующие материалы:

  • сами батарейки

Их суммарное напряжение при последовательном подключении должно быть от 8 до 12В. Есть модели А23, они сразу идут на 12В.

Правда хватит такой емкости на очень короткие, маломощные кусочки ленты до 0,5м. При непрерывной работе не более 30-60 минут.

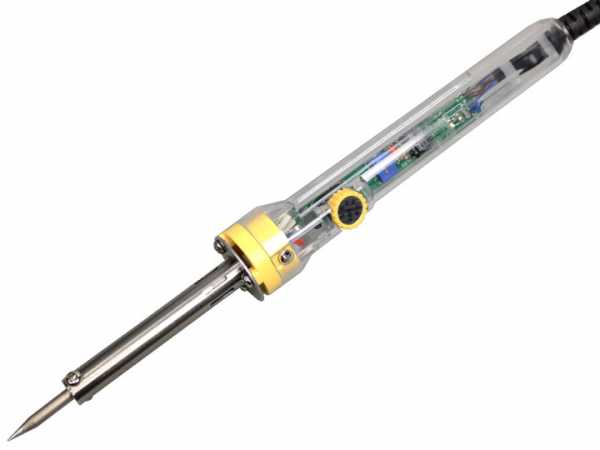

  • паяльник

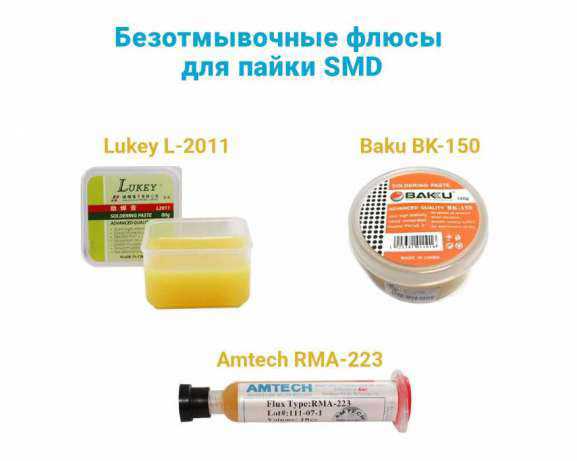

  • флюс
  • припой
  • многожильные медные провода сечением 0,5-0,75мм2
  • переключатель-тумблер
  • ну и естественно сама светодиодная лента

Самым проблематичным моментом сборки и подключения будет пайка проводов к батарейке.

Порядок пайки следующий:

  • сперва нужно хорошо зачистить контакты

Берете кусочек наждачной бумаги или маленький напильник и аккуратно зачищаете верхний слой напыления с плюса и минуса на батарейке.

  • залуживаете кончики медных проводов
  • наносите флюс и припаиваете провода к батарейке – красный к плюсу, черный – к минусу

Если это временная и очень маломощная подсветка, то некоторые не парятся с паяльником, а просто обеспечивают контакт на батарейке за счет магнитиков.

На некоторых моделях батареек даже есть отверстие, куда можно предварительно вставить проводок.

  • то же самое проделываете с кнопкой или тумблером

Только через него пропускаете всего один провод (плюсовой) и припаиваете его на вход тумблера. Выход пускаете на ленту.

  • пайку проводов на светодиодной ленте нужно выполнять с обязательным соблюдением полярности

Плюс на светодиодной ленте обычно подписывается +12V или просто ”+”. Минус – ”GND”. На RGB подсветке все цвета являются минусовыми контактами.

2-й способ (без пайки)

Чтобы сделать более универсальное устройство, вместо скрученных между собой изолентой батареек, лучше использовать, так называемую кассету или контейнер.

Это уже фактически готовый сменный корпус. Иногда даже с проводами.

Все что вам остается, это припаять тумблер к плюсовому выходу.

В таком устройстве уже не придется каждый раз распаивать-запаивать батарейки, когда они разрядятся.

Просто меняете их, вытаскивая из своих посадочных мест и устанавливаете другие. Причем собрать такую схему можно на несколько уровней напряжения.

Если проводков на кассете нет, то прикупите специальные контакты.

Таким образом вам уже не придется иметь дело с пайкой проводов к самим батарейкам. Кстати, для подключения проводов к светодиодной ленте, также не обязательно иметь паяльник.

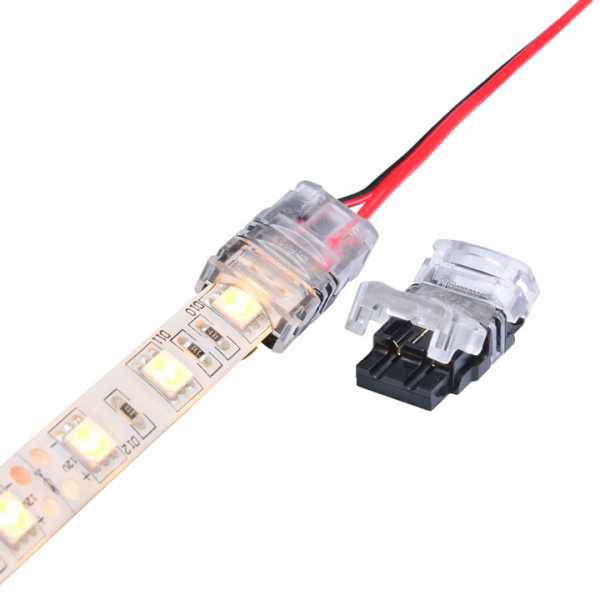

Воспользуйтесь коннекторами.

Их существует разнообразное количество. Причем не только для подключения ленты с лентой, но и для подачи на нее питания.

Сколько времени будет светить

Как примерно высчитать, сколько времени будет работать та или иная светодиодная лента на батарейках и какие батарейки под нее лучше подобрать?

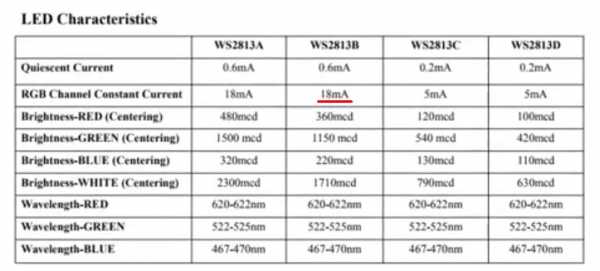

Для начала вам нужно узнать название самой ленты и какие светодиоды в ней используются. Вбиваете эту марку в гугл и ищите параметры.

Самый главный – это напряжение и потребляемый светодиодом ток.

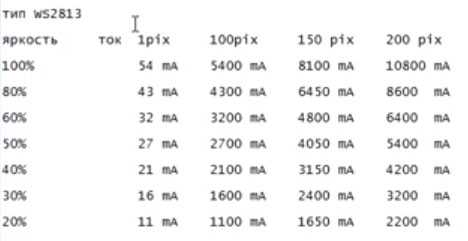

Допустим, потребляемый ток одного светодиода RGB ленты, при работе одного канала (свечение красным цветом) будет 18мА. Если работают все 3 цвета, то ток уже достигает 54мА.

Далее подсчитываете, сколько таких светодиодов будет в вашей подсветке. И умножаете этот ток на их количество.

Например, при 50 диодах и свечении ленты на максимальной мощности, общий потребляемый ток будет составлять – 2700мА.

Довольно существенная величина. Такой ток могут выдать аккумуляторные батарейки 18650. Для 12 вольтовой подсветки вам понадобится собрать их в магазине минимум 3 штуки.

Емкость аккумулятора 18650 в самых популярных моделях составляет 2600мА/ч. Есть больше и меньше. Эти цифры означают – данная подсветка на батарейках 18650 при токе потребления 2600мА, будет непрерывно светиться около 1 часа.

Если потребляемый ток превышает номинальный ток разряда аккумулятора, соответственно и лента будет гореть значительно меньший временной промежуток, и наоборот.

Только при этом не забывайте, что у небольших батареек, не рекомендуется превышать ток разряда больше чем в полтора-два раза от ее емкости.

Иначе батарейки быстро испортятся.

svetosmotr.ru

Как правильно подключить светодиод

Светодиод — это обычный диод, в кристалл которого добавлены вещества, излучающие свет при прохождении через них электрического тока. При подаче положительного напряжения на анод и отрицательного на катод происходит свечение. Наиболее частая причина выхода из строя – превышение номинала питающего напряжения.

Распиновка светодиода

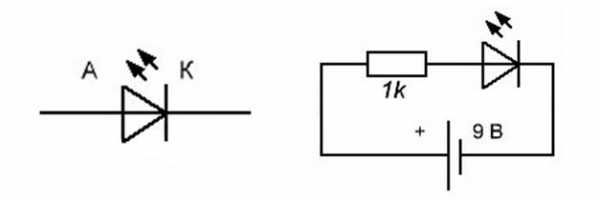

На принципиальных схемах распиновка наглядна. На катод мы всегда подаём «минус», поэтому и обозначается он прямой линией у вершины треугольника. Обычно катод – контакт, на котором располагается светоизлучающий кристалл. Он шире анода.

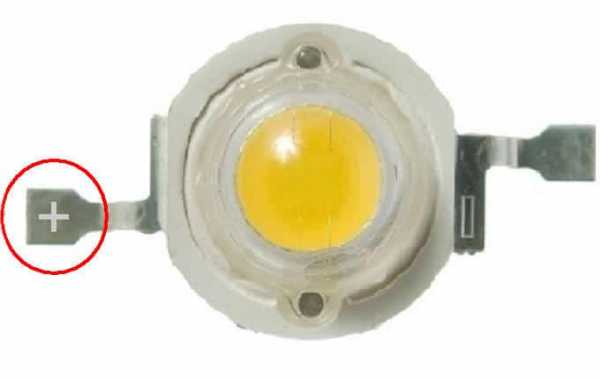

В сверхъярких LED полярность обычно маркируют на контактах либо корпусе. Если на ножках контактов маркировки нет, ножка с более широким основанием – катод.

Схема подключения светодиода

В классической схеме рекомендуют производить подключение через токоограничительный резистор. Действительно, правильно подобрав резисторное или индуктивное сопротивление, можно подключить диод, рассчитанный на напряжение питания 3В, даже к сети переменного тока.

Главное требование к параметрам питания – ограничение тока цепи.

Поскольку сила тока – параметр, отображающий плотность потока электронов по проводнику, при превышении этого параметра диод просто взорвется из-за мгновенного и значительного выделения тепла на полупроводниковом кристалле.

Как рассчитать ограничительный резистор

Расчет сопротивления резистораРасчет мощности резистора

  • R — сопротивление ограничительного резистора в омах;
  • Uпит — напряжение источника питания в вольтах;
  • Uпад — напряжение питания светодиода;
  • I — номинальный ток светодиода в амперах.

Если мощность резистора будет значительно меньше требуемой, он просто перегорит вследствие перегрева.

Включение светодиода через блок питания без резистора

У меня уже несколько лет работает модернизированная под LED настольная лампа. В качестве источника света используется шесть ярких светодиодов, а в качестве источника питания – старое зарядное устройство от мобильного телефона Nokia. Вот моя схема включения светодиода:

Номинальное напряжение диодов – 3,5В, ток – 140мА, мощность — 1Вт.

При выборе внешнего источника питания необходимо ограничение по току. Подключение этих светодиодов к современным зарядным устройствам с напряжением питания 5В 1-2А потребует ограничивающий резистор.

Что бы адаптировать эту схему к зарядному устройству, рассчитанному на 5В, используйте резистор на 10-20Ом мощностью 0,3А.

Если у вас другой источник питания, убедитесь, что в нем есть схема стабилизации тока.

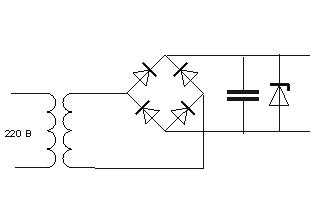

Схема зарядного устройства от мобильного телефона

Блок питания большинства низковольтных бытовых приборов

Как правильно подключать светодиоды

Параллельное подключение

Вообще параллельное соединение не рекомендуется. Даже у одинаковых диодов параметры номинального тока могут различаться на 10-20%. В такой цепи диод с меньшим номинальным током будет перегреваться, что сократит срок его службы.

Проще всего определить совместимость диодов при помощи низковольтного либо регулируемого источника питания. Ориентироваться можно по «напряжению розжига», когда кристалл начинает лишь чуть светиться. При разбросе «стартового» напряжения в 0,3-0,5 В параллельное соединение без токоограничивающего резистора недопустимо.

Последовательное подключение

Расчёт сопротивления для цепи из нескольких диодов: R = (Uпит — N * Uсд) / I * 0.75

Максимальное количество последовательных диодов: N = (Uпит * 0,75) / Uсд

При включении нескольких последовательных цепочек LED, для каждой цепи желательно рассчитать свой резистор.

Как включить светодиод в сеть переменного тока

Если при подключении LED к источнику постоянного тока электроны движутся лишь в одну сторону и достаточно ограничить ток с помощью резистора, в сети переменного напряжения направление движения электронов постоянно меняется.

При прохождении положительной полуволны, ток, пройдя через резистор, гасящий избыточную мощность, зажжёт источник света. Отрицательная полуволна будет идти через закрытый диод. У светодиодов обратное напряжение небольшое, около 20В, а амплитудное напряжение сети – около 320 В.

Какое-то время полупроводник будет работать в таком режиме, но в любой момент возможен обратный пробой кристалла. Чтобы этого избежать перед источником света устанавливают обыкновенный выпрямительный диод, выдерживающий обратный ток до 1000 В. Он не будет пропускать обратную полуволну в электрическую цепь.

Схема подключения в сеть переменного тока на рисунке справа.

Другие виды LED

Мигающий

Особенность конструкции мигающего светодиода – каждый контакт является одновременно катодом и анодом. Внутри него находятся два светоизлучающих кристалла с разной полярностью. Если такой источник света подключить через понижающий трансформатор к сети переменного тока он будет мигать с частотой 25 раз в секунду.

Для другой частоты мигания используются специальные драйверы. Сейчас такие диоды уже не применяются.

Разноцветный

Разноцветный светодиод – два или больше диода, объединенных в один корпус. У таких моделей один общий анод и несколько катодов.

Изменяя через специальный драйвер питания яркость каждой матрицы можно добиться любого света свечения.

При использовании таких элементов в самодельных схемах не стоит забывать, что у разноцветных кристаллов разное напряжение питания. Этот момент необходимо учитывать и при соединении большого количества разноцветных LED источников.

Другой вариант – диод со встроенным драйвером. Такие модели могут быль двухцветные с поочерёдным включением каждого цвета. Частота мигания задаётся встроенным драйвером.

Более продвинутый вариант – RGB диод, изменяющий цвет по заранее заложенной в чип программе. Тут варианты свечения ограниченны лишь фантазией производителя.

Понравилась статья? Расскажите о ней! Вы нам очень поможете:)

svetodiodinfo.ru

Светлый угол — светодиоды • «Драйвер» из зарядки сотового

Обсуждаем построение светодиодных драйверов, особенности питания разных типов светодиодов.

«Драйвер» из зарядки сотового

gias67 » 18 сен 2010, 18:29

А что будет если взять зарядку от сотового и через резистор запитать светодиод.
Дело в том что накопилось их штук 20.Сами маленькие , если разобрать корпус.
Считаем : выходное напряжение 5,3в , ток 0,7а. Помоему вполне достаточно.

gias67
Светлячок

Сообщений: 5
Зарегистрирован: 18 сен 2010, 18:26
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.

Re: «Драйвер» из зарядки сотового

молодой дед » 18 сен 2010, 18:37

Будет работать, только СД трехватный ставте (700ма), или два одноватника с одинаковым паденим напряжения в паралель. Тогда резистор не нужен.

молодой дед
Scio me nihil scire

Сообщений: 1625
Зарегистрирован: 20 апр 2010, 02:07
Откуда: г. Калининград
Благодарил (а): 38 раз.
Поблагодарили: 40 раз.

Re: «Драйвер» из зарядки сотового

kulibin » 18 сен 2010, 18:58

Только не надо верить тому, что на зарядниках написано На практике при подключении 1 Вт диода напряжение падает до 3 вольт и ток через диод — около 200 мА. Это у большинства недорогих зарядок так.

Не спрашивай Россию — что она для тебя сделала. Спроси себя — что ты сделал для нее.


kulibin
Scio me nihil scire

Сообщений: 19161
Зарегистрирован: 18 дек 2009, 03:34
Откуда: Барнаул
Благодарил (а): 60 раз.
Поблагодарили: 1045 раз.

Re: «Драйвер» из зарядки сотового

молодой дед » 18 сен 2010, 20:03

Сначала ток выдерживается паспортный, но через 600-700 часов эксплуатации ток падает примерно в два раза, (проверенно на трех недорогих китайских зарядниках)а напруга будет звисеть от светодиода на данном токе. Некоторые зарядки при подключении одного 1вт СД ведут себя как указал кулибин.

молодой дед
Scio me nihil scire

Сообщений: 1625
Зарегистрирован: 20 апр 2010, 02:07
Откуда: г. Калининград
Благодарил (а): 38 раз.
Поблагодарили: 40 раз.

Re: «Драйвер» из зарядки сотового

изобретатель » 18 сен 2010, 20:51

Неблагодарное это дело , как правило этим зарядкам неподсилу светодиоды . Автомобильные зарядки другое дело , но там надо подбирать резисторы и клеить радиатор на микросхему , тянет до 0,9 ампер , делал автопереноски .

Нет ничего невозможного, если хорошо подумать
http://led-str.ru

изобретатель
Scio me nihil scire

Сообщений: 8038
Зарегистрирован: 01 сен 2010, 10:36
Откуда: Стерлитамак
Благодарил (а): 92 раз.
Поблагодарили: 415 раз.

Re: «Драйвер» из зарядки сотового

молодой дед » 19 сен 2010, 00:57

Там на входе стоит гасящий кондер-электролит 3,3 мкф или 4,7 мкф и однополупериодный выпрямитель .Электролит дюже греется почему-то (кто-бы мне подсказал почему). Дальше смотреть не стал, в принципе все ясно.

молодой дед
Scio me nihil scire

Сообщений: 1625
Зарегистрирован: 20 апр 2010, 02:07
Откуда: г. Калининград
Благодарил (а): 38 раз.
Поблагодарили: 40 раз.

Re: «Драйвер» из зарядки сотового

изобретатель » 19 сен 2010, 21:15

молодой дед писал(а):Там на входе стоит гасящий кондер-электролит 3,3 мкф или 4,7 мкф и однополупериодный выпрямитель .Электролит дюже греется почему-то (кто-бы мне подсказал почему). Дальше смотреть не стал, в принципе все ясно.

Нелюбят они (электролиты ) глубоких пульсаций , а однополупериодный выпрямитель — это 100% пульсации , отсюда нагрев , высыхание электролита , потеря емкости , снижение мощности .

Нет ничего невозможного, если хорошо подумать
http://led-str.ru

изобретатель
Scio me nihil scire

Сообщений: 8038
Зарегистрирован: 01 сен 2010, 10:36
Откуда: Стерлитамак
Благодарил (а): 92 раз.
Поблагодарили: 415 раз.
молодой дед
Scio me nihil scire

Сообщений: 1625
Зарегистрирован: 20 апр 2010, 02:07
Откуда: г. Калининград
Благодарил (а): 38 раз.
Поблагодарили: 40 раз.

Re: «Драйвер» из зарядки сотового

gias67 » 21 сен 2010, 03:29

Извиняюсь за задержку, разобрал несколько зарядок , самых дешевых, помоему по 100 руб в евросети продают.
Схема довольно грамотная, сутки работала 3-х ватная звезда, ток примерно 400ма держал, блок питания теплый, светодиод гораздо горячее. на фотографии раэобранный блок.

Вложения
gias67
Светлячок

Сообщений: 5
Зарегистрирован: 18 сен 2010, 18:26
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.

Re: «Драйвер» из зарядки сотового

gias67 » 21 сен 2010, 03:49

Вот еще 2 фотографии, если надо могу составить схему с номиналами, только намоточные дросселя и транса вряд ли, можно поиграть с обратной связью.

Вложения
gias67
Светлячок

Сообщений: 5
Зарегистрирован: 18 сен 2010, 18:26
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.

Re: «Драйвер» из зарядки сотового

kulibin » 21 сен 2010, 11:28

Слишком много электролитов. Проблемный пациент Учитывая, что никто не предполагал использование таких блоков с постоянной нагрузкой — даже не знаю, есть ли смысл, когда RLD2-2 на 50 руб дороже, но заточен под диоды. Если валяется — тогда еще ладно, но покупать…

Не спрашивай Россию — что она для тебя сделала. Спроси себя — что ты сделал для нее.


kulibin
Scio me nihil scire

Сообщений: 19161
Зарегистрирован: 18 дек 2009, 03:34
Откуда: Барнаул
Благодарил (а): 60 раз.
Поблагодарили: 1045 раз.

Re: «Драйвер» из зарядки сотового

изобретатель » 21 сен 2010, 11:56

kulibin писал(а):Слишком много электролитов. Проблемный пациент Учитывая, что никто не предполагал использование таких блоков с постоянной нагрузкой — даже не знаю, есть ли смысл, когда RLD2-2 на 50 руб дороже, но заточен под диоды. Если валяется — тогда еще ладно, но покупать…

На халяву и уксус …

Нет ничего невозможного, если хорошо подумать
http://led-str.ru

изобретатель
Scio me nihil scire

Сообщений: 8038
Зарегистрирован: 01 сен 2010, 10:36
Откуда: Стерлитамак
Благодарил (а): 92 раз.
Поблагодарили: 415 раз.

Re: «Драйвер» из зарядки сотового

gias67 » 21 сен 2010, 15:18

изобретатель писал(а):
kulibin писал(а):Слишком много электролитов. Проблемный пациент Учитывая, что никто не предполагал использование таких блоков с постоянной нагрузкой — даже не знаю, есть ли смысл, когда RLD2-2 на 50 руб дороже, но заточен под диоды. Если валяется — тогда еще ладно, но покупать…

На халяву и уксус …

В том то идело что на халяву. Берем корпус от сгоревшей энергосберегающей лампы КЛЛ, вставляем платку от зарядки, прилепим светодиоды ….

gias67
Светлячок

Сообщений: 5
Зарегистрирован: 18 сен 2010, 18:26
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.

Re: «Драйвер» из зарядки сотового

изобретатель » 21 сен 2010, 17:33

gias67 писал(а):
изобретатель писал(а):
kulibin писал(а):Слишком много электролитов. Проблемный пациент Учитывая, что никто не предполагал использование таких блоков с постоянной нагрузкой — даже не знаю, есть ли смысл, когда RLD2-2 на 50 руб дороже, но заточен под диоды. Если валяется — тогда еще ладно, но покупать…

На халяву и уксус …

В том то идело что на халяву. Берем корпус от сгоревшей энергосберегающей лампы КЛЛ, вставляем платку от зарядки, прилепим светодиоды ….

Какбы ничего , тока тепловой режим тяжкий будет , особенно цоколем вверх , еще неизвестно , сколько проживет халява в таких условиях , хорошо если светодиоды за собой не утянет , причем габарит не особо маленький .

Нет ничего невозможного, если хорошо подумать
http://led-str.ru

изобретатель
Scio me nihil scire

Сообщений: 8038
Зарегистрирован: 01 сен 2010, 10:36
Откуда: Стерлитамак
Благодарил (а): 92 раз.
Поблагодарили: 415 раз.

Вернуться в Питание и подключение светодиодов

Кто сейчас на форуме

Зарегистрированные пользователи: БАЛАБОЛ, БелСвет, Alexa [Bot], Andreykins, АМТСвет, Baikal, Bing [Bot], Brumor, сергей315, DNL, dua3, Google [Bot], Google Feedfetcher, ivanjiang, ivdor, Ledsvet2017, LGT, mailru, Majestic-12 [Bot], oleg7138, olegbr, Pavel Mirleda, Pescado, plumber27, polyurethan, sibec, tio, Vatra, vovansk, willi, zQ, Пашка177, Василий177, ИсточникСвета, ИвановИван, Яндексбот



ledway.ru

Можно ли подключить светодиоды к зарядке от телефона?

последовательно-паралельно. Два диода последовательно, для работы им надо будет 6 вольт. Самое то от зарядки. И такие двойки подключать паралельно к зарядке, не переборши с количеством, что бы мощность не превысила выдаваемую

Через резистор 1 КОм

Можно, через токоограничительные резисторы около 300 ом. Подобрать резисторы надо так, чтобы ток через диод не превышал допустимый для конкретного типа диода. <img src=»//otvet.imgsmail.ru/download/83915d4d52ff6e056ccf50ac15e8da66_i-11.jpg»>

Возьми диоды 4.5v они от 5 v нормально работают, а 7.5 на выходе — это без нагрузки У меня плата (7 диодов) от карманного фонарика от зарядки больше месяца работала, пока зарядку другу не отдал….

нужно ставить добавочное сопротивление где то на 300ом и проверить через амперметр ток нагрузки должно быть не больше 0,02 ампера

touch.otvet.mail.ru

Светлый угол — светодиоды • Блок питания для светодиодной ленты.

Обсуждаем построение светодиодных драйверов, особенности питания разных типов светодиодов.

Блок питания для светодиодной ленты.

Рэм » 09 сен 2014, 01:31

Всем доброго времени суток. Купил в магазине : 1 метр зелёной светодиодной ленты и блок питания к ней. Блок греется. Подскажите, подходит ли такой блок к этим светодиодам? И надо ли крепить ленту на некое подобие радиатора? Хотелось бы, что бы ленточка служила долго и не сгорела раньше времени. Фото здесь http://fotki.yandex.ru/users/scoobi-she … um/447070/ Заранее спасибо.
Рэм
Светлячок

Сообщений: 4
Зарегистрирован: 08 сен 2014, 21:26
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.

Re: Блок питания для светодиодной ленты.

Invisible_Light » 09 сен 2014, 03:21

Уточните, какие диоды на ленте, 3528 ?? Измерьте напряжение с БП при подключенной ленте, если около 12V, то ток примерно 300мА. Желательно тоже измерить. Тогда для ленты дополнительное охлаждение не требуется.
А блок питания греется — на сколько сильно??

Invisible_Light
Scio me nihil scire

Сообщений: 5774
Зарегистрирован: 17 июн 2012, 01:53
Откуда: Киров
Благодарил (а): 13 раз.
Поблагодарили: 926 раз.

Re: Блок питания для светодиодной ленты.

soyer » 09 сен 2014, 07:40

Тут, действительно, нужно проверить напряжение с блока и обязательно под нагрузкой. Ток, в зависимости от установленных диодов, на метр должен быть около 0,3 ампера. так что блок работает не на полную мощность. Если рука терпит нагрев, то все нормально. А вот ленту, я бы посоветовал, крепить на твердое основание (дерево, пластик, металл, стекло и т.п.) — подобие радиатора.

Yes I think to myself… what a wonderful world…


soyer
Scio me nihil scire

Сообщений: 1896
Зарегистрирован: 26 май 2010, 14:15
Откуда: г. Барнаул
Благодарил (а): 58 раз.
Поблагодарили: 193 раз.

Re: Блок питания для светодиодной ленты.

Рэм » 09 сен 2014, 21:01

Блок нагревается так что рука терпит. Что это за светодиоды, к сожалению сказать не могу. Покупал года два назад, не спросил в магазине. Лента лежала у меня дома и ждала, когда я её подключу. Invisible_Light, soyer, благодарю вас за советы.
Рэм
Светлячок

Сообщений: 4
Зарегистрирован: 08 сен 2014, 21:26
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.

Re: Блок питания для светодиодной ленты.

Рэм » 13 сен 2014, 03:11

Всем доброго времени суток. Я надрал светодиодов из старой техники, проверил, все работают. Хочу сделать из них гирлянду, соединив между собой. И у меня есть зарядное устройство от телефона. Его параметры : model TA — 25GR1. INPUT 100 — 240V — 50/60Hz 150-100mA. OUTPUT 5,2V = 800mA. Если я присоединю эти диоды к зарядному устройству и воткну в розетку, сгорят они или нет? Опасаюсь, не будет ли зарядное устройство давать слишком много тока. Фото диодов http://fotki.yandex.ru/next/users/scoob … ew/1165389
Рэм
Светлячок

Сообщений: 4
Зарегистрирован: 08 сен 2014, 21:26
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.

Re: Блок питания для светодиодной ленты.

Связист » 13 сен 2014, 11:10

Зарядка выдаст столько тока, сколько возьмут светодиоды. Красные и зелёные сд можно подключать по два последовательно и через токоограничивающий резистор (обязательно) подключать к зарядке.
Можно и по одному, но резистор — обязательно.
А вообще, сначала, Вам бы почитать статьи для начинающих, к примеру:http://alled.ru/ruindex.php-2.html, и другие.
Связист
Scio me nihil scire

Сообщений: 2074
Зарегистрирован: 08 янв 2012, 20:33
Откуда: Ангарск
Благодарил (а): 23 раз.
Поблагодарили: 45 раз.

Re: Блок питания для светодиодной ленты.

Power » 13 сен 2014, 17:21

[quote=»Связист»
А вообще, сначала, Вам бы почитать статьи для начинающих, к примеру:http://alled.ru/ruindex.php-2.html, и другие.[/quote]
Для начала, неплохо бы закончить советскую школу.
Российская уже не пойдет.
Power
Светильник

Сообщений: 65
Зарегистрирован: 20 авг 2014, 13:06
Откуда: САМАРА
Благодарил (а): 1 раз.
Поблагодарили: 8 раз.

Re: Блок питания для светодиодной ленты.

Invisible_Light » 13 сен 2014, 22:51

Рэм писал(а):Всем доброго времени суток. Я надрал светодиодов из старой техники, проверил, все работают. Хочу сделать из них гирлянду, соединив между собой. И у меня есть зарядное устройство от телефона. Его параметры : model TA — 25GR1. INPUT 100 — 240V — 50/60Hz 150-100mA. OUTPUT 5,2V = 800mA. Если я присоединю эти диоды к зарядному устройству и воткну в розетку, сгорят они или нет? Опасаюсь, не будет ли зарядное устройство давать слишком много тока. Фото диодов http://fotki.yandex.ru/next/users/scoob … ew/1165389

Какой смысл давать фото мелких диодов (кто их не видел)?? Лучше представьте фото вашего зарядника.
Зарядное устройство ЗУ для телефона выходной ток не стабилизирует и не ограничивает. В лучшем случае — стабилизирует выходное напряжение, если его выход совместим с разъемами USB, USB/mini, USB/micro — для смартфонов и др. Подключите вольтметр на выход зарядника и измерьте U вых. без нагрузки и с нагрузкой.
Указанный выходной ток — теоретически возможный максимальный для данного ЗУ.
Как правило, параметрами заряда (напряжение на аккумулятор и зарядный ток) занимается схема зарядки в самом телефоне.
Светодиоды нужно ставить в параллель, последовательно с каждым — ограничительный резистор. Резисторы рассчитывать исходя из падения напряжения на диоде (зависит от цвета свечения диодов), выходного напряжения ЗУ в зависимости от тока нагрузки и количества диодов (требуемый ток нагрузки — сумма токов всех подключенных светодиодов). Тогда яркость диодов не будет зависеть друг от друга.

Если выходное напряжение вашего ЗУ сильно плавает от выходного тока — используйте ЗУ с нормальной стабилизацией напряжения, не зависящей от выходного тока. Проще подобрать ограничительные резисторы и ток (яркость диодов) не будет зависеть от меняющегося выходного напряжения.

Invisible_Light
Scio me nihil scire

Сообщений: 5774
Зарегистрирован: 17 июн 2012, 01:53
Откуда: Киров
Благодарил (а): 13 раз.
Поблагодарили: 926 раз.

Re: Блок питания для светодиодной ленты.

Рэм » 13 сен 2014, 22:58

Invisible_Light, благодарю за ответы. Позже выложу фото зарядного устройства и резисторов.

Рэм
Светлячок

Сообщений: 4
Зарегистрирован: 08 сен 2014, 21:26
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.

Вернуться в Питание и подключение светодиодов

Кто сейчас на форуме

Зарегистрированные пользователи: БАЛАБОЛ, БелСвет, Alexa [Bot], Andreykins, АМТСвет, Baikal, Bing [Bot], Brumor, сергей315, DNL, dua3, Google [Bot], Google Feedfetcher, ivanjiang, ivdor, Ledsvet2017, LGT, mailru, Majestic-12 [Bot], oleg7138, olegbr, Pavel Mirleda, Pescado, plumber27, polyurethan, sibec, tio, Vatra, vovansk, willi, zQ, Пашка177, Василий177, ИсточникСвета, ИвановИван, Яндексбот



ledway.ru

РубрикаРазное

Добавить комментарий
