Мпа в класс бетона – Прочность бетона в МПа, таблица, классы, марки |

Содержание

Прочность бетона в МПа, таблица, классы, марки |

О бетоне уже написаны горы справочной литературы. Зарываться в нее обычному застройщику нет смысла, ему достаточно знать, что такое прочность бетона в МПа, таблицу конкретных значений этого показателя и как эти цифры можно использовать.

Итак, прочность бетона (ПБ) на сжатие — это самый главный показатель, которым характеризуется бетон.

Конкретное цифровое значение этого показателя называется Классом бетона (В). То есть под этим параметром понимают кубиковую прочность, которая способна выдержать прилагаемое давление в МПа с фиксированным процентом вероятности разрушение образца не более 5 экземпляров из сотни.

Это академическая формулировка.

Но на практике строитель обычно пользуется другими параметрами.

Существует также такой показатель ПБ, как марка (М). Этот предел прочности бетона измеряется в кгс/см2. Если свести все данные о прочности бетона в МПа и кгс/см2 в таблицу, то она будет иметь вот такой вид.

Как обычно проводятся испытания на прочность? Бетонный куб размерами 150x150x150 мм берется из заданной области бетонной смеси, крепится с металлической специальной форме и подвергается нагрузке. Отдельно следует сказать о том, что подобная операция производится, как правило, на 28-е сутки после укладки смеси.

Что дают застройщику числовые значения данных (выраженных в МПа или) этой таблицы прочности бетона?

Они помогают правильно определить область применения продукта.

Например, изделие В 15 идет на сооружение ж/б монолитных конструкций, рассчитанных под конкретную нагрузку. В 25 — на изготовление монолитных каркасов жилых зданий и т.д.

Какие факторы влияют на ПБ?

  • Содержание цемента. Понятно, что ПБ будет тем выше (впрочем, только до известного предела), чем выше содержание цемента в смеси.
  • Активность цемента. Здесь зависимость линейная и повышенная активность предпочтительней.
  • Водоцементное отношение (В/Ц). С уменьшением В/Ц прочность увеличивается, с возрастанием, наоборот, уменьшается.

Как быть, если возникла необходимость перевести МПа в кгс/см2? Существует специальная формула.

0,098066 МПа = 1 кгс/см2.

Или (если немного округлить) 10 МПа = 100 кгс/см2.

Далее следует воспользоваться данными таблицы прочности бетона и произвести нужные расчеты.

Egor11

stroydombystro.ru

Прочность бетона в мпа таблица


Класс и марка бетона

Главным показателем, по которому определяются класс и марка бетона, выступает предел прочности на сжатие. Причем гарантированную прочность с допустимой погрешностью в 13,5% (так называемым коэффициентом вариации) отражает класс материала, марка необходима для указания среднего значения прочности.

Согласно СНиП 2.03.01-84 первый показатель измеряется в мегапаскалях (Мпа) и обозначается буквой латинского алфавита «B». Например, обозначение «В25» говорит, что материал в 95% случаев выдерживает давление в 25Мпа. Полный диапазон В – от 3,5 до 80, при этом к основному диапазону относят значения B 7.5-B40. Прочность бетона задается маркой «М» и цифрами в пределах 50-1000, отражающими усредненный предел  прочности на сжатие (измеряется в кгс/см²). В основной диапазон входят составы М100-М500.

От чего зависит класс бетона

  • содержание цемента. Чем выше содержание цемента в смеси, те выше прочность конечного изделия;
  • активность цемента. Из цементов повышенной прочности производятся более надежные конструкции.
  • водоцементное соотношение. С уменьшением отношения В/Ц растет прочность. Объясняется это структурой состава: избыточная вода способствует образованию излишних пор в бетоне, ухудшающих его технические характеристики.
  • качество заполнителей. Снижению прочности состава  способствует использование мелкозернистых наполнителей, мелких пылевых фракций, глины, органических примесей.
  • степень уплотнения бетонной массы и качество ее перемешивания. Повысить эксплуатационные характеристики состава можно с помощью турбо- и вибросмешивания и уплотнения смеси.

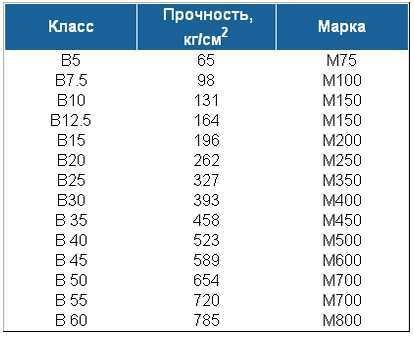

Таблица соотношения классов и марок бетона

При повышении марки прочности бетона при сжатии растет предел прочности при растяжении, но увеличение сопротивления растяжению становится менее значительным в области высокопрочных типов. Прочность материала при растяжении  — 1:10 – 1:17 к предельной прочности при сжатии, при этом предел прочности при изгибе равняется 1:6 – 1:10.

Максимально допустимый порог прочности состава для каждой марки индивидуален.

Составы с более высокими показателями М обладают самым низким показателем критической прочности. Достигаются критические показатели в первый сутки после заливки смеси.

Контрольные пробы

Прочность на сжатие проверяется в лабораториях по изготовленным образцам согласно требованиям ГОСТ. Однако проверить соответствие марки можно самостоятельно на стройплощадке.

Для этого нужно:

  • приготовить деревянные формы с размерами внутренних граней 100х100х100 мм;
  • взять пробу бетонной смеси с лотка миксера и отлить несколько кубиков в приготовленные заранее формы;
  • уплотнить состав, проштыковав его в нескольких местах либо по стукав по форме молотком. Данная мера позволяет устранить пузырьки воздуха, образовавшиеся в смеси;
  • выдержать полученные кубики при влажности 90% и температуре +20°С, исключая прямое воздействие лучей солнца;
  • через 28 дней передать пробы бетона на лабораторию на экспертизу. Можно передать некоторые образцы на промежуточных стадиях затвердевания (на 3-ем, 7-ом и 14-ом дне) для проведения предварительной экспертизы.

Проведение этих мероприятия позволит определить соответствие марки и класса бетона, который привезли на стройплощадку, тому, что вы заказывали.

aquagroup.ru

Прочность бетона

Главная → Статьи → Прочность бетона

08.03.2011

Важнейшим свойством бетона является прочность. Лучше всего бетон сопротивляется сжатию. Поэтому конструкции проектируют таким образом, чтобы бетон воспринимал сжимающие нагрузки. И только в некоторых конструкциях учитывается прочность на растяжение или на растяжение при изгибе.

Прочность при сжатии. Прочность бетона при сжатии характеризуется классом или маркой (которые определяют в возрасте 28 суток). В зависимости от времени нагружения конструкций прочность бетона может определяться и в другом возрасте, например 3; 7; 60; 90; 180 суток.

В целях экономии цемента, полученные значения предела прочности не должны превышать предел прочности, соответствующей классу или марке, более чем на 15%.

Класс представляет собой гарантированную прочность бетона в МПа с обеспеченностью 0,95 и имеет следующие значения: Вb1; Вb1,5; Вb2; Вb2,5; Вb3,5; Вb5; Bb7,5; Вb10; Вb12,5; Вb15; Вb20; Вb25; Вb30; Вb35; Вb40; Вb50; Вb55; Вb60. Маркой называется нормируемое значение средней прочности бетона в кгс/см2 (МПах10).

Тяжелый бетон имеет следующие марки при сжатии: Мb50; Мb75; Мb100; Мb150; Мb200; Мb250; Мb300; Мb350; Мb400; Мb450; Мb500; Мb600; Мb700; Мb800.

Между классом бетона и его средней прочностью при коэффициенте вариации прочности бетона n = 0,135 и коэффициенте обеспеченности t = 0,95 существуют зависимости:

Вb = Rb х0,778, или Rb = Вb / 0,778.

При проектировании конструкций обычно назначают класс бетона, в отдельных случаях — марку. Соотношение классов и марок для тяжелого бетона по прочности на сжатие приведены в табл. 1.

Прочность при растяжении. С прочностью бетона на растяжение приходится иметь дело при проектировании конструкций и сооружений, в которых не допускается образование трещин. В качестве примера можно привести резервуары для воды, плотины гидротехнических сооружений и др. Бетон на растяжение подразделяют на классы: Вt0,8; Bt1,2; Bt1,6; Вt2; Bt2,4; Вt2,8; Вt3,2 или марки: Рt10; Bt15; Bt20; Bt25; Bt30; Bt35; Вt40.

Прочность на растяжение при изгибе. При устройстве бетонных покрытий дорог, аэродромов назначают классы или марки бетонов на растяжение при изгибе.

Класс

vest-beton.ru

Марки бетона по прочности — используемые марки цемента — классы бетона. Таблица прочности бетона в МПа, кгс/см2, Н/мм2.

Марки бетона по прочности — используемые марки цемента — классы бетона. Таблица прочности бетона в МПа, кгс/см2, Н/мм2.

Бетоны маркируются согласно прочности на сжатие в кгс/см2. Набор прочности бетоном в течение времени это отдельная тема.

Важно: прочность бетона при растяжении составляет только 5-10% от предела прочности при сжатии, а предел прочности при изгибе только 10-15% от предела прочности на сжатие. Бетон не течет. За стадией упругой деформации следует разрушение.

Марка бетона М150 М200 М250 М300 М350 М400 М450 М500 М600 и выше
Используемая марка
цемента
М300		 М300
М400		 М400 М400
М500		 М400
М500		 М500
М600		 М550
М600		 М600 М600

В целом, предел прочности при растяжении возрастает с ростом прочности при сжатии (марки бетона) , однако увеличение идет медленнее, чем нарастает прочность на сжатие. Таким образом, % отношение этих прочностей ниже для более высоких марок.

Класс бетона — это числовая характеристика какого-либо его свойства, принимаемая с гарантированной обеспеченностью 0,95. Эта статистическая формулировка означает, что установленное свойство обеспечивается не менее чем в 95% случаев и лишь в 5% проб можно ожидать, что оно не выполненно.

Теоретически, существуют следующие классы бетонов: В1; B1,5; В2; B2,5; В3,5; B5; В7,5; B10; В12,5; В15; В20; В25; В30; В40; В45; В50; В55; В60, В65, В70, В75, В80.

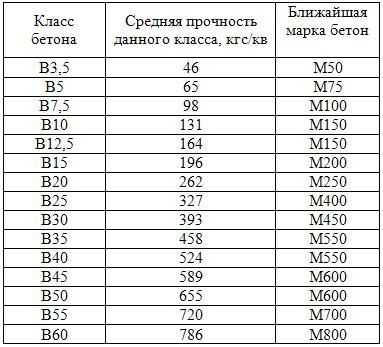

Ниже приводится соотношение между классом и марками бетона по прочности на сжатие при нормативном коэффициенте вариации равном 13,5%:

Класс бетона Средняя прочность на сжатие данного класса Ближайшая марка бетона
кгс/см2 Н/мм2
В 3,5 46 4,5 М50
B 5 65 6,2 М75
В 7,5 98 9,5 М100
B 10 131 13 М150
В 12,5 164 16 М150
B 15 196 19 М200
В 20 262 25 М250
B 25 327 30 М350
В 30 393 36 М400
B 35 458 43 М450
В 40 524 50

dpva.ru

таблица на сжатие по классам в МПа, от чего зависит

Прочность – это техническая характеристика, по которой определяется способность выдерживать механические или химические воздействия. Для каждого этапа строительства требуются материалы с разными свойствами. Для заливки фундамента здания и возведения стен применяется бетон разных классов. Если использовать материал с низким прочностным показателем для строительства конструкций, которые будут подвергаться значительным нагрузкам, то это может привести к растрескиванию и разрушению всего объекта.

Оглавление:

  1. От чего зависит значение прочности?
  2. Способы проверки качества бетона
  3. График набора прочности
  4. Маркировка растворов

Как только в сухую смесь добавляется вода, в ней начинается химический процесс. Скорость его протекания может увеличиваться или уменьшаться из-за многих факторов, например, температуры или влажности.

Что влияет на прочность?

На показатель оказывают влияние следующие факторы:

  • количество цемента;
  • качество смешивания всех компонентов бетонного раствора;
  • температура;
  • активность цемента;
  • влажность;
  • пропорции цемента и воды;
  • качество всех компонентов;
  • плотность.

Также он зависит количества времени, которое прошло с момента заливки, и использовалось ли повторное вибрирование раствора. Наибольшее влияние оказывает активность цемента: чем она выше, тем больше получится прочность.

От количества цемента в смеси также зависит прочность. При повышенном содержании он позволяет увеличить ее. Если же использовать недостаточное количество цемента, то свойства конструкции заметно снижаются. Увеличивается этот показатель лишь до достижения определенного объема цемента. Если засыпать больше нормы, то бетон может стать слишком ползучим и дать сильную усадку.

В растворе не должно быть слишком много воды, так как это приводит к появлению в нем большого количества пор. От качества и свойств всех компонентов напрямую зависит прочность. Если для замешивания использовались мелкозернистые или глинистые наполнители, то она снизится. Поэтому рекомендуется подбирать компоненты с крупными фракциями, так как они значительно лучше скрепляются с цементом.

От однородности замешанной смеси и применения виброуплотнения зависит плотность бетона, а от нее – прочность. Чем он плотнее, тем лучше скрепились между собой частицы всех компонентов.

Способы определения прочности

По прочности на сжатие узнаются эксплуатационные характеристики сооружения и возможные на него нагрузки. Вычисляется этот показатель в лабораториях на специальном оборудовании. Используются контрольные образцы, сделанные из того же раствора, что и отстроенное сооружение.

Также вычисляют ее на территории строящегося объекта, узнать можно разрушаемым или неразрушаемым способами. В первом случае либо разрушается сделанная заранее контрольная проба в виде куба со сторонами 15 см, либо с помощью бура из конструкции берется образец в виде цилиндра. Бетон устанавливается в испытательный пресс, где на него оказывается постоянное и непрерывное давление. Его увеличивают до тех пор, пока проба не начнет разрушаться. Показатель, полученный во время критической нагрузки, применяется для определения прочности. Этот метод разрушения пробы является самым точным.

Для проверки бетона неразрушаемым способом используется специальное оборудование. В зависимости от типа приборов он делится на следующие:

  • ультразвуковой;
  • ударный;
  • частичное разрушение.

При частичном разрушении на бетон оказывают механическое воздействие, из-за чего он частично повреждается. Провести проверку прочности в МПа этим методом можно несколькими способами:

  • отрывом;
  • скалыванием с отрывом;
  • скалыванием.

В первом случае к бетону на клей крепится диск из металла, после чего его отрывают. То усилие, которое потребовалось для его отрыва, и используется для вычисления.

Метод скалывания – разрушение скользящим воздействием со стороны ребра всего сооружения. В момент разрушения регистрируется значение приложенного давления на конструкцию.

Второй способ – скалывание с отрывом – показывает наилучшую точность по сравнению с отрывом или скалыванием. Принцип действия: в бетоне закрепляются анкера, которые впоследствии отрываются от него.

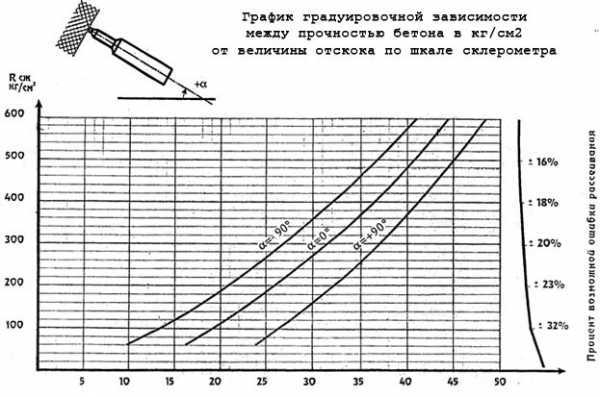

Определение прочности бетона ударным методом возможно следующими путями:

  • ударный импульс;
  • отскок;
  • пластическая деформация.

В первом случае фиксируется количество энергии, создаваемой в момент удара по плоскости. Во втором способе определяется величина отскока ударника. При вычислении методом пластической деформации используются приборы, на конце которых расположены штампы в виде шаров или дисков. Ими ударяют о бетон. По глубине вмятины вычисляются свойства поверхности.

Метод с помощью ультразвуковых волн не является точным, так как результат получается с большими погрешностями.

Набор прочности

Чем больше прошло времени после заливки раствора, тем выше стали его свойства. При оптимальных условиях бетон набирает прочность на 100 % на 28-ой день. На 7-ой день этот показатель составляет от 60 до 80 %, на 3-ий – 30 %.

Рассчитать приблизительное значение можно по формуле: Rb(n) = марочная прочность*(lg(n)/lg(28)), где:

  • n – количество дней;
  • Rb(n) – прочность на день n;
  • число n не должно быть меньше трех.

Оптимальной температурой является +15-20°C. Если она значительно ниже, то для ускорения процесса затвердения необходимо использовать специальные добавки или дополнительный обогрев оборудованием. Нагревать выше +90°C нельзя.

Поверхность должна быть всегда влажной: если она высохнет, то перестает набираться прочность. Также нельзя допускать замерзания. После полива или нагрева бетон снова начнет повышать свои прочностные характеристики на сжатие.

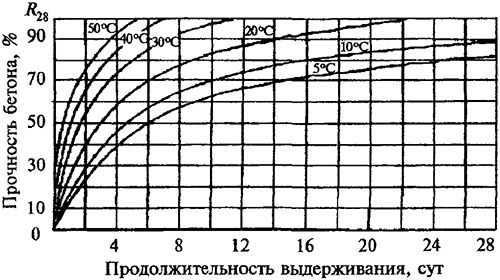

График, показывающий, сколько времени требуется для достижения максимального значения при определенных условиях:

Марка по прочности на сжатие

Класс бетона показывает, какую максимальную нагрузку в МПа он выдерживает. Обозначается буквой В и цифрами, например, В 30 означает, что куб со сторонами 15 см в 95% случаев способен выдержать давление 25 МПа. Также прочностные свойства на сжатие разделяют по маркам – М и цифрами после нее (М100, М200 и так далее). Эта величина измеряется в кг/см2. Диапазон значений марки по прочности – от 50 до 800. Чаще всего в строительстве применяются растворы от 100 и до 500.

Таблица на сжатие по классам в МПа:

Класс (число после буквы – это прочность в МПа)МаркаСредняя прочность, кг/см2
В 5М7565
В 10М150131
В 15М200196
В 20М250262
В 30М450393
В 40М550524
В 50М600655

М50, М75, М100 подходят для строительства наименее нагружаемых конструкций. М150 обладает более высокими прочностными характеристиками на сжатие, поэтому может применяться для заливки бетонных стяжек пола и сооружения пешеходных дорог. М200 используется практически во всех типах строительных работ – фундаменты, площадки и так далее. М250 – то же самое, что и предыдущая марка, но еще выбирается для межэтажных перекрытий в зданиях с малым числом этажей.

М300 – для заливки монолитных оснований, изготовления плит перекрытий, лестниц и несущих стен. М350 – опорные балки, фундамент и плиты перекрытий для многоэтажных зданий. М400 – создание ЖБИ и зданий с повышенными нагрузками, М450 – плотины и метро. Марка меняется в зависимости от количества содержащегося в нем цемента: чем больше его, тем она выше.

Чтобы перевести марку в класс, используется следующая формула: В = М*0,787/10.

Перед сдачей в эксплуатацию любого здания или другого сооружения из бетона оно обязательно должно быть проверено на прочность.

stroitel-lab.ru

Прочность бетона на сжатие по классам в мпа


Прочность бетонных конструкций

Прочность – это техническая характеристика, по которой определяется способность выдерживать механические или химические воздействия. Для каждого этапа строительства требуются материалы с разными свойствами. Для заливки фундамента здания и возведения стен применяется бетон разных классов. Если использовать материал с низким прочностным показателем для строительства конструкций, которые будут подвергаться значительным нагрузкам, то это может привести к растрескиванию и разрушению всего объекта.

Оглавление:

Как только в сухую смесь добавляется вода, в ней начинается химический процесс. Скорость его протекания может увеличиваться или уменьшаться из-за многих факторов, например, температуры или влажности.

Что влияет на прочность?

На показатель оказывают влияние следующие факторы:

  • количество цемента;
  • качество смешивания всех компонентов бетонного раствора;
  • температура;
  • активность цемента;
  • влажность;
  • пропорции цемента и воды;
  • качество всех компонентов;
  • плотность.

Также он зависит количества времени, которое прошло с момента заливки, и использовалось ли повторное вибрирование раствора. Наибольшее влияние оказывает активность цемента: чем она выше, тем больше получится прочность.

От количества цемента в смеси также зависит прочность. При повышенном содержании он позволяет увеличить ее. Если же использовать недостаточное количество цемента, то свойства конструкции заметно снижаются. Увеличивается этот показатель лишь до достижения определенного объема цемента. Если засыпать больше нормы, то бетон может стать слишком ползучим и дать сильную усадку.

В растворе не должно быть слишком много воды, так как это приводит к появлению в нем большого количества пор. От качества и свойств всех компонентов напрямую зависит прочность. Если для замешивания использовались мелкозернистые или глинистые наполнители, то она снизится. Поэтому рекомендуется подбирать компоненты с крупными фракциями, так как они значительно лучше скрепляются с цементом.

От однородности замешанной смеси и применения виброуплотнения зависит плотность бетона, а от нее – прочность. Чем он плотнее, тем лучше скрепились между собой частицы всех компонентов.

Способы определения прочности

По прочности на сжатие узнаются эксплуатационные характеристики сооружения и возможные на него нагрузки. Вычисляется этот показатель в лабораториях на специальном оборудовании. Используются контрольные образцы, сделанные из того же раствора, что и отстроенное сооружение.

Также вычисляют ее на территории строящегося объекта, узнать можно разрушаемым или неразрушаемым способами. В первом случае либо разрушается сделанная заранее контрольная проба в виде куба со сторонами 15 см, либо с помощью бура из конструкции берется образец в виде цилиндра. Бетон устанавливается в испытательный пресс, где на него оказывается постоянное и непрерывное давление. Его увеличивают до тех пор, пока проба не начнет разрушаться. Показатель, полученный во время критической нагрузки, применяется для определения прочности. Этот метод разрушения пробы является самым точным.

Для проверки бетона неразрушаемым способом используется специальное оборудование. В зависимости от типа приборов он делится на следующие:

  • ультразвуковой;
  • ударный;
  • частичное разрушение.

При частичном разрушении на бетон оказывают механическое воздействие, из-за чего он частично повреждается. Провести проверку прочности в МПа этим методом можно несколькими способами:

  • отрывом;
  • скалыванием с отрывом;
  • скалыванием.

В первом случае к бетону на клей крепится диск из металла, после чего его отрывают. То усилие, которое потребовалось для его отрыва, и используется для вычисления.

Метод скалывания – разрушение скользящим воздействием со стороны ребра всего сооружения. В момент разрушения регистрируется значение приложенного давления на конструкцию.

Второй способ – скалывание с отрывом – показывает наилучшую точность по сравнению с отрывом или скалыванием. Принцип действия: в бетоне закрепляются анкера, которые впоследствии отрываются от него.

Определение прочности бетона ударным методом возможно следующими путями:

  • ударный импульс;
  • отскок;
  • пластическая деформация.

В первом случае фиксируется количество энергии, создаваемой в момент удара по плоскости. Во втором способе определяется величина отскока ударника. При вычислении методом пластической деформации используются приборы, на конце которых расположены штампы в виде шаров или дисков. Ими ударяют о бетон. По глубине вмятины вычисляются свойства поверхности.

Метод с помощью ультразвуковых волн не является точным, так как результат получается с большими погрешностями.

Набор прочности

Чем больше прошло времени после заливки раствора, тем выше стали его свойства. При оптимальных условиях бетон набирает прочность на 100 % на 28-ой день. На 7-ой день этот показатель составляет от 60 до 80 %, на 3-ий – 30 %.

Рассчитать приблизительное значение можно по формуле: Rb(n) = марочная прочность*(lg(n)/lg(28)), где:

  • n – количество дней;
  • Rb(n) – прочность на день n;
  • число n не должно быть меньше трех.

Оптимальной температурой является +15-20°C. Если она значительно ниже, то для ускорения процесса затвердения необходимо использовать специальные добавки или дополнительный обогрев оборудованием. Нагревать выше +90°C нельзя.

Поверхность должна быть всегда влажной: если она высохнет, то перестает набираться прочность. Также нельзя допускать замерзания. После полива или нагрева бетон снова начнет повышать свои прочностные характеристики на сжатие.

График, по

vest-beton.ru

Прочность бетона — главный качественный показатель.

Важнейший показатель для бетона – прочность бетона при сжатии. В сравнении с природными материалами(например, щебень) бетон лучше сопротивляется именно сжатию, чем растяжению, поэтому мерой прочности служит предел прочности при сжатии.
Именно из-за этих свойств бетона здания и другие сооружения проектируют учитывая, что бетон принимает нагрузки на сжатие. Но в некоторых случаях берут во внимание  прочность на растяжение либо на растяжение при изгибе.

Определение прочности бетона
Чтобы определить прочность бетона и соответственно марку/класс проводят испытания – бетонный куб (размеры 15x15x15 см), проба берется из бетонной смеси на объекте/заводе, переносится в специальную металлическую форму. Испытания проводятся на 28е сутки ОБЯЗАТЕЛЬНО после твердения в так называемых нормальных условиях (t- 15-20°С и влажность воздуха 90-100%)
Прочность бетона также определяют и в другом возрасте от трех до ста восьмидесяти суток.

К примеру, бетон в25 м350 – прочность на сжатие 32,7 МПА

Контроль прочности бетона в конструкциях
Этот стандарт применяется для бетонов, на которые действуют нормы прочности и определяет правила контроля и оценки прочности готовой к применению бетонной смеси. Выполняя требования ГОСТа вы гарантируете качественные показатели бетона на вашем объекте. Продажа бетона от производителя также добавит вам уверенности в заказываемых материалах.

Оценка прочности бетона
Не всегда есть возможность воспользоваться услугами лаборатории. В настоящее время для оценки прочности бетона есть возможность использовать спецприборы, действие которых относят к неразрушающим методам контроля прочности. Самый доступный из них – молоток Кашкарова или Физделя.
Многие из приборов достаточно мобильны и имеют цифровое табло. Сейчас разделяют приборы на разные способы работы:

– ультразвук
– ударный отскок( определяется величина отскока инструмента)
– отрыв со скалыванием(определяем величину усилия, которое нужно приложить для того, чтобы сколоть какой-либо участок, который находится  на ребре бетонного изделия)
– ударный импульс(фиксируется энергия удара в момент удара бойка прибора о поверхность бетонной конструкции)

Чтобы определить результат с максимальной точностью необходимо учесть следующие параметры – время изготовления, наполнитель бетона, условия хранения.
Для минимизации погрешностей все приборы подлежат обязательной проверке в метрологической организации.



Таблица 1. Соотношение классов и марок при сжатии для тяжелого бетона (прочность бетона ГОСТ таблица)

КлассRb ,МПаМаркаКлассRb, МПаМарка
BbЗ,54,5Mb 50Bb3039,2Mb 400
Bb56,5Mb 75Bb3545,7Mb 450
Bb7,59,8Mb 100Bb4052,4Mb 500
Bb1013Mb 150Bb4558,9Mb 600
Bb12,516,5Mb 150Bb5065,4Mb 700
Bb1519,6Mb 200Bb5572Mb 700
Bb2026,2Mb 250Bb6078,6Mb 800
Bb2532,7Mb 300

Таблица 2. Относительная прочность бетона на сжатие при различных температурах твердения

БетонСрок
твердения,
суток		Среднесуточная температура бетона, °С
-30+5+10+20+30
прочность бетона на сжатие % от 28-суточной
М200 – М300 на
портландцементе
М-400, М-500		1359122335
261219254055*
381827375065
5122838506580
7153548587590
142050627290100
2825657785100–

mosbetone.ru

маркировка, таблица на сжатие по классам в мпа, уход зимой и летом

Бетон — недорогой и универсальный материал, который подойдет для строительства загородного дома, бани или гаража. Его не нужно дополнительно обрабатывать в отличие от дерева или железа. Грунтовые воды, высокая влажность и агрессивная среда не страшны ему, если выбрать подходящую марку.

Оглавление:

  1. От чего зависит прочность?
  2. Классы и марки бетона
  3. Уход летом и зимой
  4. Исследование готовых конструкций

Важнейшая характеристика этого материала — прочность. Она определяет сферу его применения. Если выбрать низкую марку, сооружение разрушится раньше срока. При несоблюдении технологии работ даже высокий показатель не станет гарантией надежности. Прочность на сжатие — это давление, которое он способен выдержать, не разрушаясь. Его измеряют в мегапаскалях (мПа). Класс (B) — это результаты таких испытаний. Бетон отличается от марки только тем, что выражает значение гарантированной прочности на сжатие. Это значит, что в 95 % случаев он выдерживает максимальное давление.

Что влияет на показатель?

1. Соотношение воды и цемента.

Цемент способен впитывать определенное количество жидкости. Поэтому, если воды слишком много, то во время застывания она высыхает, создавая свободное пространство между наполнителями, что ухудшает прочность материала. Если жидкости добавить мало, то клеящие свойства цемента не активируются полностью.

2. Качество и марка цемента.

Этот ингредиент служит клеем для песка и щебня. Чтобы изготовить самые используемые в строительстве классы, применяют портландцемент М300-М500. Пропорции зависят от марки. Кроме того, если его хранить неправильно и долго, то качество упадет. Например, М500 за 2 месяца станет М400 даже на складе с хорошими условиями.

3. Транспортировка и бетонирование.

После приготовления смесь необходимо постоянно перемешивать, иначе она быстро потеряет свои свойства. Работать с бетоном без пластификаторов сложно уже через 2-3 часа, а добавки способны продлить этот период еще на несколько часов. Процесс твердения медленно начинается сразу после того, как раствор развели, поэтому обязательно использовать специальный транспорт и бетоносмеситель для его заливки в фундамент и другие крупные конструкции.

4. Условия набора прочности.

Необходимо создать все условия, чтобы добиться заявленной марки. Дальше в тексте будет раздел, посвященный этому вопросу.

5. Щебень.

Некоторые строители творчески подходят к выбору наполнителей для бетонной смеси, применяя все подручные материалы. Такой прием приведет к значительному снижению прочности на сжатие, а в результате ваша постройка не будет надежной. Для фундамента подойдет мелкий щебень 5-20 мм, для крыльца или других конструкций с небольшими нагрузками его размеры могут доходить до 35-40 мм. Иногда два вида щебня смешивают, чтобы они равномерно заполняли все пространство.

Щебень бывает гравийным и гранитным. Второй прочнее, поэтому его используют для изготовления высоких классов, предназначенных для больших нагрузок. Бетон на гравии применяют для строительства небольших домов.

6. Песок.

Качественный раствор делают на основе песка с фракциями 1,3-3,5 мм. В песке из карьера много глины и мелких камней, а частицы имеют неоднородный размер. Этот наполнитель должен быть вымыт и просеян. Речной песок намного лучше, так как он чистый и более однородный.

Маркировка

Эта характеристика обозначает усредненный предел прочности на сжатие бетона. Ее выражают в кгс/кв.см. Для строителя марка и класс — это одно и то же. Но в проектах домов и нормативной документации используют классы, а продают бетон по маркам.

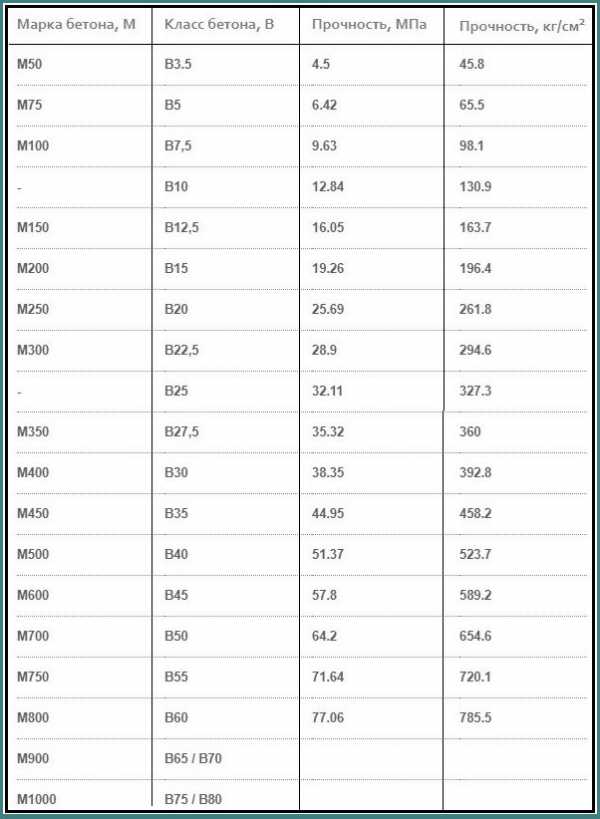

Таблица соответствия популярных классов и марок:

МаркаКласс (число после буквы «B» — прочность в мПа)
М150B10
М200B15
М250B20
М300B22,5
М350B25

Приступать к дальнейшим строительным работам после заливки можно только через неделю. Бетон набирает прочность на сжатие в течение всего срока службы, чем старше здание, тем оно прочнее. Он достигает марочной прочности через 28 дней. Чтобы ваш дом простоял долго, важно создать материалу наилучшие условия.

Многие думают, что бетонный раствор начинает твердеть через какое-то время после разведения. Это не так, процесс затвердевания начинается сразу же: цемент постепенно склеивает все составные элементы. Поэтому важно постоянно перемешивать смесь во время бетонирования. Работы должны быть закончены максимально быстро.

Особенности ухода в разное время года

1. Летом.

Портландцементу необходима влажная среда для качественного склеивания наполнителей, поэтому в сухую погоду поверхность нужно ежедневно поливать небольшим количеством воды. Прямое солнце вредно для только что залитой бетонной смеси, лучше создать над ним тень.

2. Зимой.

Если температура воздуха падает ниже нуля, набор прочности останавливается, так как вода замерзает, но есть методы, решающие эту проблему. Важно, чтобы бетон набрал хотя бы часть заявленного параметра. Например марки М200-М300 могут подвергаться охлаждению, когда достигнут 40 % своей прочности, то есть как минимум 10 мПа. Противоморозные добавки. Использование специальных солей популярно в частном строительстве, но их нельзя добавлять слишком много, так как прочность бетона при этом понижается.

  • Электрический обогрев. Самый надежный способ, но в России даже крупные застройщики редко используют его, так как это очень дорого.
  • Укрытие утеплителями и ПВХ пленкой. Бетон выделяет много тепла, когда твердеет. При нулевой температуре такой метод не даст воде замерзнуть, но от сильных морозов он не спасет.

Главный враг прочности бетона — резкие колебания температур. Если он оттаивает и замерзает несколько раз в первые дни после заливки, его прочность может снизиться в разы.

3. Бетон и дождь.

Через несколько часов после заливки дождь не причинит особого вреда. Но если перед бетонированием стоит пасмурная погода и есть вероятность осадков, рекомендуется соорудить навес или подготовить пленку. Второй вариант замедлит процесс твердения, так как цементу необходим воздух. Небольшая морось не причинит бетону сильного вреда, хотя его поверхность уже не будет гладкой. Но ливень может стать серьезной проблемой.

4. График набора прочности в зависимости от температуры.

Числа в таблице — процент от заявленной прочности на день, указанный в первом столбике. Это средние показатели для марок М300-М400, сделанных на основе портландцемента М400-М500. Наиболее подходящая температура для затвердевания варьируется от +15 до +20 градусов.

Сутки

Температура воздуха

0+5+10+20+30
159122335
21219254055
31827375065
52838506580
73548587590
1450627290100
28657785100

По правилам специалисты проводят процедуру определения прочности на нескольких образцах с каждой партии. Бетон заливают в квадратную форму с размером ребра 100-300 мм, оставляют эту конструкцию на 28 дней при температуре +20, в стопроцентной влажности. Как уже было сказано, в течение этого времени происходит набор прочности бетона. Затем инженеры ставят куб под гидравлический пресс и давят на него, пока бетон не начнет разрушаться. После они вычисляют прочность в мПа. Если вы интересуетесь подробностями процедуры, посмотрите ГОСТ 10180-2012, где перечислены все необходимые условия.

Способы определения прочности

В современных лабораториях используют и другие методы, но для точного определения прочности на сжатие их применяют в комплексе. Некоторые приборы позволяют проводить исследования уже готовых конструкций.

Наиболее популярные из них:

1. Метод скалывания ребра. Измеряется сила усилия, необходимая для его скола.

2. Ударный импульс. Регистрируется энергия удара.

3. Пластическая деформация. Замеряется отпечаток воздействия на бетон.

4. Ультразвуковой способ. Единственный, который позволяет приблизительно определить прочность, не повреждая материал. Но его применяют только для бетона не более 40 мПа. Впрочем, такие высокие марки почти не используются в строительстве домов.

Точно определить марку самостоятельно невозможно, хотя при сильном нарушении технологии производства цвет становится почти белым, а поверхность легко царапается. Чтобы узнать прочность бетона на сжатие, вы можете принести образец в независимую лабораторию. Для этого сколотите деревянную форму, тщательно утрамбуйте смесь и храните в максимально приближенных к идеальным условиях.

Похожие статьи

www.sibear.ru

РубрикаРазное

Добавить комментарий
