Как выбрать светодиодные лампы для дома: характеристики

На сегодняшний день практически каждый человек стремится заменить обычную лампочку на светодиодную. Это связано с долговечностью этого прибора, легкостью замены- это один из лучших способов для освещения домов и автомобилей. Светодиодный интерес разрастается гораздо быстрее, чем территория к его применению. Уже прошло время огромного интереса к светодиодам со стороны ученых. Теперь с системой знакомы все и считается, что будущее за ними. Не станут ли наши ожидания преувеличением? В чем принцип работы светодиодных ламп для дома, как правильно выбрать? Постараемся узнать поподробнее.

Что такое светодиод

Светодиод относится к специальному полупроводниковому прибору, перерабатывающий ток в некоторое свечение. Сегодня, светодиоды известны всем как LED, что в переводе означает «светоизлучающий свет».

Основные характеристики

Даже открыв электрическое освещение, ученые стремились к созданию экономичного источника. Настоящий прорыв в данной области отводится изобретению светодиодов, которые мало того, что не уступают своим предшественникам по силе светового потока, они во много раз экономичнее за счет меньшего потребления электроэнергии. Много работы пришлось выполнить ученым, прежде чем они пришли к созданию сегодняшнего диода «Cree».

Постараемся ознакомиться с основными характеристиками светодиодов, посмотрим, как прошла эволюция этих элементов, их классификацию. Характеризует это изделие:

• Удивительная экономичность, не теряя при этом силы потока света — здесь нет равных светодиодам.
• Прочность корпуса, что приводит к отсутствию опасности механического повреждения.
• Долговечность — работа таких приборов в разы продолжительнее работы ламп накаливания.
• Компактность — незначительные габариты.
• Безопасность — работа от сети 3-24В.
• Экологичность — не нуждаются в специальной утилизации.

Наряду с достоинствами, изделию присущи некие недостатки:

1. Работа с постоянным напряжением.
2. Высокая стоимость ламп по причине необходимого использования электронного стабилизирующего блока.

Какие светодиодные лампы лучше: как выбрать

Хорошее качество светодиодных ламп присуще известным всему миру брендам — это Philips и Osram, но для среднестатистического жителя стоимость такого изделия будет велика. Аналогичные технические характеристики светодиодов, но за меньшую стоимость предлагают другие производители. Ниже будет представлен список производителей, которые рекомендуются другими покупателями (подтверждено многочисленными отзывами), но не стоит скидывать со счетов то, что попадается некачественный товар:

• «Feron» — Ферон;
• «Camelion» — Кмелион;
• «Jazzway» — Джазвей;
• «Gauss» — Гаус;
• «Navigator» — Навигатор;
• «Era» — Эра.

Также можно поинтересоваться продукцией от малоизвестных производителей, но рекомендовать ее к покупке не хочется, так как очень много отрицательных отзывов: «Electrostandart», «Ecola», «Odeon», «Uniel», «ASD». Анализируя продукт этих производителей, замечаешь их явное отличие не в лучшую сторону в сравнении с лидирующими производителями.

Покупая светодиоды в зарубежных магазинах, стоит обратить внимание, что выпуск Филипс и CREE ведется под цоколь Е26 и рассчитаны под напряжение 110 Вольт, а не привычные наши 220 В.

Мощность и световой поток

Для многих покупателей основным показателем является мощность. И правильно, для LED лампочки этот показатель действительно важен, так как именно от него зависит экономичность. Нет необходимости использовать особенно яркие лампочки в коридоре, а на кухне или в зале они будут необходимы.

Мощность — это та характеристика, которая указывает на скорость потребления электрической энергии. Для определения силы света используется такой параметр, как световой поток светодиодных ламп.

Что такое световой поток? Это мощность энергии луча. Оценивается данная величина по ощущениям, производимым ею. Энергия такого излучения представляется совокупностью квантов, которые испускаются излучателем в пространство.

Мощность и световой поток светодиодной лампы находятся в прямой зависимости — если больше мощность, то выше световой поток.

Мощность светодиодов измеряется в Ваттах (Вт), световой поток — в Люменах (Лм).

Приведем таблицу перерасчета светодиодных, люминисцентных и обычных ламп накаливания по световому потоку:

Moщнocть, Bт	Cвeтoвoй пoтoк, Лм
Лaмпa нaкaливaния	Люминecцeнтнaя	Cвeтoдиoднaя
20	5-7	2-3	250
40	10-13	4-5	400
60	15-16	8-10	700
75	18-20	10-12	900
100	25-30	12-15	1200
150	40-50	18-20	1800
200	60-80	25-30	2500

Данные таблицы указывают на явное превосходство светодиодных ламп.

Цветовая температура

Мало кто знаком с этой характеристикой, но при выборе светодиода к ней тоже стоит присматриваться. Свечение находится в прямой зависимости от температуры в Кельвинах, и чем выше этот показатель, тем холоднее будет свет. Имеется несколько разновидностей:

1. Белый теплый — свет рассвет/закат, свечи;
2. Нейтральный — дневной, лунный свет;
3. Белый холодный — облачное, пасмурное небо.

Данную характеристику выводили по аналогии с цветовосприятием разогреваемого металла. Численные пределы заключены в рамках от 800 до 7500 К (Кельвин). Наиболее низкий показатель принадлежит красному свету — не более 800 К, а наиболее высокий принадлежит холодному синему. В целях освещения используется белый свет. Использование цветных светодиодов приходится на декоративные или индикационные цели. По критериям цветовой температуры, белый цвет делится на три подкатегории:

• Сходство с обычными лампами накаливания — 2500-4000К.
• Нейтральный белый — 4000-6500К.
• Холодный белый — 6500-9500К.

Проведя ряд экспериментальных исследований, стало ясно, что только нейтральный белый свет имеет большую четкость передачи цветов и относится к более адаптированному для проведения работ в условиях офиса.

Цветопередача

Если выбор пал на светодиодную лампочку, то она должна быть со всех сторон идеальной! Для создания яркого освещения, лучше всего подойдет продукция с коэффициентом передачи цвета 80 и выше. Так что же такое коэффициент? Это показатель дает описание того, насколько натуральными будут окружающие нас предметы в свете такой лампы.

Покупая LED источник в упаковке, многие обратили внимание на аббревиатуру: CRI. Именно это значение дает характеристику индексу цветопередачи. Как понять, что это такое? Обратимся к принципу восприятия цветовой гаммы глазом человека. В белый цвет включен весь спектр.

Попадая на тот или иной предмет, происходит отображение только той части спектра, которая соответствует цвету самого предмета. Именно для достоверного определения степени передачи цветов при искусственном освещении и был разработан этот индекс CRI (цветопередача). Ниже будет приведена общепринятая маркировка индекса цветопередачи:

• А1 — точная цветопередача (соответствует лучшему индексу, такие лампы подходят для музеев, магазинов, офисов и т.п. ). Индекс CRI — от 90 до 100. К такой осветительной продукции можно отнести: лампы накаливания, галогенные лампы, некоторые виды светодиодных, ЛЛ.
• 2А — средняя цветопередача. Индекс CRI от 70-80 — как правило, люминесцентное освещение не очень хорошего качества. Отсюда и невысокий уровень индекса цветопередачи.
• 1В — хорошая (использование в административных зданиях, школах). Индекс CRI — от 80 до 90.
• 2B — удовлетворительный индекс цветопередачи — составляет от 60 до 70 CRI.
• 3 — плохая (используется, где цветопередача не важна) — CRI — от 40 до 60.
• 4 — не используют в помещениях. CRI от 20 до 40.

Угол рассеивания

Не менее важный параметр при выборе светодиодного прибора. Характер освещенности находится в прямой зависимости от нескольких факторов:

• Наличие рассеивающей линзы.
• Покрытие ее изнутри люминофорами.

Конструктивная особенность этих приборов такова, что излучение света происходит только в одном направлении и в узком угловом диапазоне. Чтобы сформировать нужное направление для свечения, используют вторичную оптику: поликарбонатовые матовые колбы, рассеивающие и фокусирующие лампы. В некоторых лампах размещение светодиодов ведется так, чтобы они давали свет во все стороны.

Такая характеристика, как угол рассеивания (еще называют углом расходимости) указывает на угловой диапазон, в котором сила излучаемого света будет соответствовать показатель, не менее 50% от максимального значения. Стоит помнить, что отражающим эффектом обладают стены помещения и такой параметр, как угол рассеивания, становится не столь критичным.

Тип цоколя и наличие радиатора

Выбор цоколя достаточно прост: он должен подойти к имеющемуся светильнику. Производство светодиодных ламп ведется с наличием стандартных патронов для замены (Е40, Е27, Е14), при необходимости можно воспользоваться светодиодными приборами встраиваемых в мебель — для создания красивой подсветки шкафчиков или иной мебели. У них цоколь GX53. Также есть возможность замены галогенных ламп — G4. GU5.3, GU10. Есть несколько видов цоколя:

• Алюминиевый гладкий/ ребристый — для отвода тепла.
• Керамический — для боле эффективного отвода тепла.
• Композитный — нашел свое широкое применение.
• Пластиковой — самая лучшая ценовая политика.

Наличие радиатора

Для отвода температуры от блока светодиодов служит радиатор. Процесс охлаждения должен присутствовать всегда. Некоторыми производителями вместо нормального радиатора устанавливается его бутафория в виде пластикового отвода. Такой вариант нельзя назвать хорошим, так как пластик имеет достаточно много недостатков. К тому же, эффективность его охлаждения тоже подвергается сомнениям.

Лучшим радиатором признано устройство из алюминия, как более легкое и не особенно дорогое. Для расчета прибора для светодиодных матриц используется пропорция: 35 см на 1W. Для активной системы охлаждения, площадь радиатора может быть меньше в 10 раз.

Ресурс и гарантийный срок

Не стоит забывать и о таком факторе, как рабочий ресурс. Тут нет ничего сложного: чем он больше, тем продолжительней будет срок эксплуатации. По словам некоторых производителей, на сегодняшний день их продукция готова освещать в течение 50 тысяч часов. Но не стоит верить таким цифрам. С течением времени рабочий ресурс уменьшается, качество света ухудшается. Лучше всего обращать внимание на эксплуатационный срок, а не на рабочий ресурс лампы.

Гарантия отечественного производителя дается на три года, а зарубежного — на пять. Явные поломки по вине производителя наблюдаются крайне редко.

Диммирование

Изменение яркости освещения возможно двумя способами:

1. За счет уменьшения или увеличения количества включенных приборов.
2. Установка регулятора яркости — диммера.

Как показывает опыт, то второй вариант удобен, так как дает возможность «наладить» освещения под необходимые требования за счет плавного изменения яркости свечения поворотом регулятора (диммирование).

При выборе прибора с диммером, стоит ознакомиться с техническими характеристиками, в которых должна иметься отметка о диммировании.

Рейтинг производителей

Как и в любой сфере, на рынке светодиодов есть свои общепризнанные лидеры и аутсайдеры, которые производят достаточно некачественную и дешевую продукцию. Назовем ТОП-5 производителей с высоким рейтингом: Филипс, Nichia, CREE, Osram и GAUSS. Не стоит сбрасывать со счетов бренд китайских производителей, к примеру, Maxus. Компания дает высокую гарантию на свою продукцию, да и ценовая политика этого производителя приятно радует.

Есть и отечественный производитель, который выпускает продукцию хорошего качества. К таким можно отнести компании «Оптоган» и «Светлана-Оптоэлектроника».

remboo.ru

Все преимущества и недостатки светодиодных ламп

Вокруг эффективности использования светодиодных ламп по-прежнему продолжаются многочисленные споры. Неугасающая волна противоречий остаётся на высоком уровне, благодаря продолжающемуся стремительному развитию твердотельных источников света, что порождает новые преимущества и недостатки. Пять лет назад покупатели делали выбор светодиодных ламп всего по трем основным критериям: стоимость, мощность светового потока и срок службы. Сегодня покупатель подходит к выбору более осознанно — перед походом в магазин электротоваров он пытаются узнать подробности о новинке из интернета.

Предлагаем внимательно рассмотреть обе стороны медали, чтобы помочь сориентироваться в многообразии продукции и сделать собственные выводы относительно необходимости перехода на светодиодное освещение.

Достоинства

Низкое энергопотребление, дополненное огромным сроком службы, колоссальной светоотдачей и экологичностью – это четыре неоспоримых плюса, благодаря которым лампы на основе светодиодов сегодня выходят в лидеры. Оспаривать этот факт сложно. Но нужно учесть, что каждое из перечисленных преимуществ сопровождается поправками, которые добавляют серых тонов в красочную картину.

Потребление электроэнергии в 9 раз меньше, чем у ламп накаливания! Цифры с указанием малой мощности потребления ярко красуются на упаковке. Но соответствуют ли они действительности? Не всегда. Если рассматривать китайские безымянные образцы, то можно обнаружить, что замеры потребления тока, с последующим вычислением мощности, показывают отличающиеся в худшую сторону от заявленного значения результаты. Умышленно завышая ток, нечестные производители добиваются повышения светоотдачи кристалла. При этом КПД падает, и время работы светильника уменьшается в разы от заявленного. А это уже недостаток. Но этот недостаток, как правило, присущ только дешевым китайским образцам.

Срок службы 30–50 тыс. часов!

Да, это намного больше, чем у предшественников и это действительно серьезное преимущество. Заявленная цифра соответствует действительности только при эксплуатации светодиода в лабораторных условиях, т. е. при температуре кристалла около 25 °C. В реальности это невыполнимо и, в лучшем случае, температура p-n перехода не превысит отметку в 75°C. Если в конструкции лампы предусмотрен качественный стабилизатор тока и эффективный теплоотвод от светодиодов, то 30 тыс. ч. она прослужит, при этом первые 10 тыс. ч. – с минимальной потерей яркости. В противном случае время наработки на отказ резко сокращается. Отдельно стоит упомянуть о деградации светодиодов – необратимом процессе снижения их уровня светового потока от времени. То есть чем дольше работает светильник со светодиодной лампой, тем менее ярко он светит. Ввиду высокой продолжительности срока службы, производителями светодиодных ламп исследования в области деградации светового потока не производятся. А если и производятся, то в ускоренном режиме. Поэтому производители не могут точно сказать через какое время лампы станут светить менее ярко на 10%, а через какой на все 30% и ее нельзя будет использовать. Такое вот преимущество…

Что делать, если LED лампа перестала светить? Ремонтировать! Это ещё один плюс, которого нет у галогенок и ламп накаливания. Во время эксплуатации может образоваться холодный контакт на пайке или перегореть резистор. Разборный корпус позволяет добраться до любого узла и, приложив немного усилий, восстановить работу изделия.

Цветовая температура классической лампы накаливания составляет 2800°K, что сближает её с естественным солнечным излучением в вечернее время. Светодиодный источник может излучать свет в широком диапазоне – начиная от 1800°K и перешагивая границу в 6000°K. В зависимости от назначения потребитель может подобрать светодиодную лампу любого тона: холодного, нейтрального, тёплого.

Частые включения и выключения не влияют на срок службы светодиода, а в момент подачи питания он светится сразу на полную мощность. Данное достоинство отсутствует у люминесцентных ламп, которые не любят частых переключений и разгораются в течение двух минут. Кроме этого, в светодиодных осветительных приборах нет опасных химических элементов, а их колба может быть изготовлена из пластика, что делает их менее хрупкими.

Неоспоримым достоинством ламп на основе светодиодов является возможность дублирования форм-фактора любого другого осветительного прибора. В результате такой модернизации рынок наводнили светодиодные лампы с широко используемыми стандартными цоколями: Е14, Е27, G4, G5 и прочие. Пластиковый корпус с температурой нагрева не более 60°C – это удобно и безопасно.

LED технология не оставила в стороне и автомобильную отрасль. Высокая светоотдача и холодный свет мощных белых светодиодов бросили вызов ксеноновому освещению. В автомобилях премиум-класса переход на новый тип фар вполне оправдан, т. к. стоимость автомобиля уходит на второй план, уступая дизайну, комфорту и надёжности.

С учётом вышесказанного основополагающим критерием выбора светодиодной лампы должен стать её производитель. Только качественному продукту будут присущи все выше перечисленные преимущества.

Недостатки

Есть у светодиодных ламп один существенный минус, который тормозит их повсеместное распространение и вытекает в существенный недостаток. Это высокая стоимость. В странах с низким уровнем дохода у населения нет средств, чтобы купить светодиодные лампы для дома, а государство отказывается вкладывать средства в модернизацию уличного и промышленного освещения, продолжая трансформировать мегаватты энергии в тепло. Сегодня многие люди не желают отдавать деньги за современную лампочку и ждать несколько лет, когда она окупится, и будет приносить выгоду от экономии электроэнергии.

Этому факту есть ещё одно объяснение – низкое качество дешёвых китайских изделий, которые подрывают репутацию светодиодных ламп. Рынки европейских стран наводнены китайскими лампочками, у которых, то технические характеристики завышены, то вместо качественного драйвера вмонтирован обычный диодный выпрямитель. В итоге надёжность изделия снижается в разы.

К недостаткам можно отнести и тот факт, что количество выпускаемой светодиодной продукции в России ничтожно мало по сравнению с аналогичным товаром, который поступает из Китая. К тому же цена отечественных светодиодных ламп выше, что отталкивает многих покупателей.

Среди недостатков светодиодных ламп, которые присущи всем типам изделий, стоит выделить следующие:

• деградация кристалла, в результате чего он постепенно, из года в год, теряет яркость;
• нейтральный и холодный белый свет подавляет выделение гормона мелатонина, который отвечает за регуляцию сна;
• применение понижающего преобразователя с функцией стабилизации тока, что ведёт к удорожанию изделия.

К минусам, которые, как правило, присущи дешевым китайским изделиям относятся:

• высокий коэффициент пульсации;
• не комфортная цветовая температура;
• плохие цветовые характеристики;
• не соответствие светового потока и эквивалента лампе накаливания.

Невзирая на присущие минусы, твердотельные источники света уверенно пробивают себе путь в будущее. Поэтому продолжать медлить с покупкой – не есть здравое решение. Просто нужно ближе познакомиться с нынешними возможностями светодиодных ламп, которые можно найти на страницах нашего журнала.

Читайте так же

ledjournal.info

Устройство светодиодной лампы 220 В

В отличие от прозрачных ламп накаливания, основное устройство светодиодной лампы скрыто под непрозрачным корпусом. Чтобы узнать, что скрывается внутри экономичного осветительного прибора, его потребуется разобрать, приложив небольшие усилия.

Эксперименты показали, что устройства светодиодных лампочек на 220 В от разных производителей имеют незначительные отличия. Поэтому весь ассортимент LED-ламп с цоколем Е14 и Е27 можно разделить на три группы: фирменные, низкокачественные китайские и филаментные.

Фирменные изделия

Конструкция LED-лампы на 220 В от производителей светодиодной продукции с мировым именем аналогична ниже представленному фото. Среди огромной массы лампочек на российском рынке внешне такой образец имеет одно явное отличие – объемный радиатор. Он может быть с ребристой или гладкой поверхностью; металлического цвета или покрыт белым полимером. Но в любом случае такая лампа имеет больший вес в сравнении с дешёвым, некачественным аналогом.

Верхняя часть изделия (рассеиватель) выполняется из стекла или матового пластика в форме полусферы. Как правило, он закреплен на радиатор при помощи специальных защелок или герметика. Под рассеивателем находится печатная плата с SMD-светодиодами, которая надёжно закреплена на радиаторе. Ниже размещается ещё одна плата с радиоэлементами драйвера. Надёжный драйвер – это блок с гальванической развязкой и функцией стабилизации выходного тока. Вся схема драйвера имеет высокую плотность монтажа и состоит из импульсного трансформатор, микросхем, нескольких полярных конденсаторов и множества планарных элементов.

Блок драйвера расположен внутри корпуса, который, в свою очередь, соединяет цоколь и радиатор. Электрический контакт между блоком драйвера и платой со светодиодами может быть обеспечен с помощью пайки или коннектора.

Низкокачественные китайские лампочки

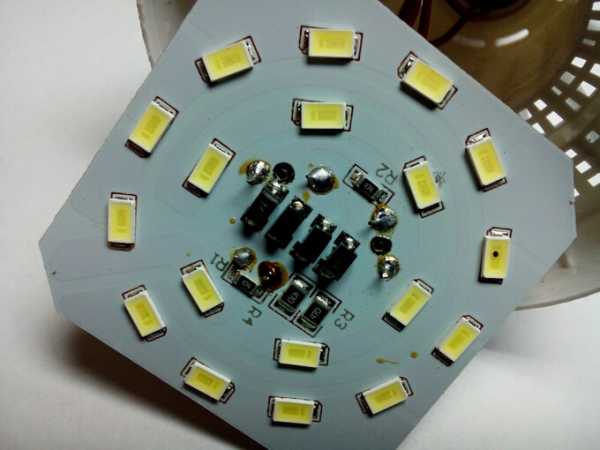

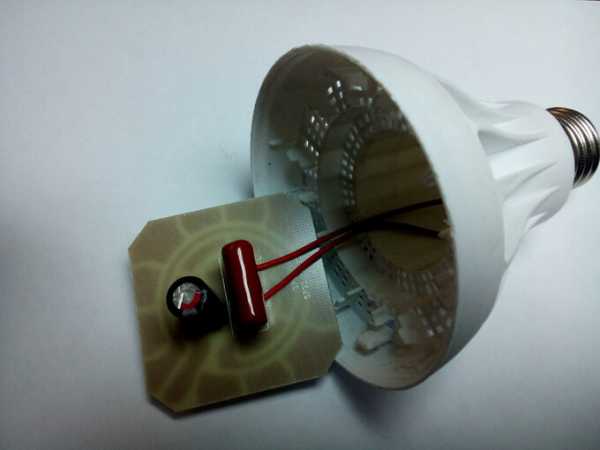

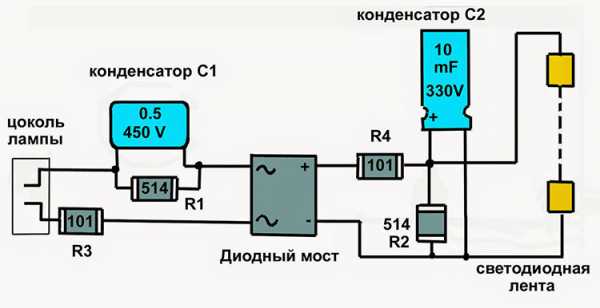

Ниже представлена светодиодная лампа в разобранном виде от неизвестного китайского изготовителя.В отличие от предыдущего образца, в данном устройстве отсутствует радиатор и драйвер. Вместо драйвера установлен простой блок питания на основе неполярного конденсатора, который не способен надежно стабилизировать выходной ток. Размещается блок питания в центре платы со светодиодами. С одной стороны – это диодный мост с резисторами.

С другой – два конденсатора. В результате простоты такой конструкции стоимость изделия имеет гораздо меньшую стоимость.

Функцию охлаждения в таких лампочках выполняют небольшие отверстия в корпусе. Их эффективность крайне мала, что подтверждено перегоранием кристаллов светоизлучающих диодов. Плата крепится к пластиковому корпусу при помощи защелок. Электрически плата соединяется с цоколем двумя запаянными проводами. Простота такой конструкции не надежна и не способна обеспечить долгосрочную работоспособность устройства.

Filament лампы

Разнообразие лампочек на светодиодах с цоколем Е14 и Е27 не перестаёт расширяться. Очередным ноу-хау стали, так светодиодные лампы филамент (от англ. filament – нить), которые внешне очень схожи с лампами накаливания. Ученым удалось на практике реализовать светодиодный конструктив, визуально напоминающий нить накала и не требующий дополнительного теплоотвода. Использование филамент лампы (ФЛ) в быту, как правило, основывается на эстетических соображениях. В устройстве светодиодной лампы filament основным элементом являются светодиодные нити, от количества которых зависит суммарная мощность изделия. Каждый отдельный филамент – это тонкий стеклянный стержень, поверхность которого равномерно покрыта электрически связанными SMD-светодиодами. Сверху по всей длине нанесён слой люминофора, что придаёт нити жёлтый оттенок. Отвод тепла в ФЛ происходит через тонкую стеклянную колбу, внутренний объём которой заполнен газовой смесью.

Зачастую нехватка места для драйвера вынуждает производителей устанавливать модуль питания низкого качества непосредственно в цоколе осветительного прибора. Результат такого подхода – чрезмерно высокий коэффициент пульсаций, негативно воздействующий на зрение. Чтобы избавиться от вредного мерцания и составить конкуренцию обычным LED лампам, фирмы-изготовители модернизировали конструкцию ФЛ. Между цоколем и колбой стали делать вставку в виде пластикового кольца, за которым скрывается высококачественный драйвер.

Каждый из рассмотренных образцов пользуется спросом на потребительском рынке, а значит, будет развиваться дальше. Возможно, вскоре в устройстве светодиодной лампы на 220В появятся новые функциональные блоки, о назначении которых мы обязательно расскажем в своих статьях.

Читайте так же

ledjournal.info

Устройство и выбор светодиодной лампы для светильника

Светодиодная лампа – это искусственный источник света, в котором световая энергия вырабатывается светодиодами.

Патент на изобретение светодиодов принадлежит российскому ученому Олегу Владимировичу Лосеву, который в 1923 году нашёл связь люминесценции в карбиде кремния и p-n-перехода. В 1968 году появились первые индикаторные светодиоды промышленного изготовления, но светили они очень слабо и роль лампочки выполнять не могли. Только в 1990 году ученым удалось создать светодиод с большей светоотдачей, способный полноценно заменить лампу накаливания.

Самой актуальной была задача замены светодиодами ламп накаливания в фонарях, так как батарейки и аккумуляторы стоили дорого и экономический эффект от замены был очевиден.

Главным достоинством светодиодных ламп является низкое энергопотребление, большой срок службы (для корпусных светодиодов до 25000 часов, а для светодиодов типа SMD до 100000 часов), полная экологическая безопасность, возможность создавать лампы любых форм и размеров (например, для подсветки потолков выпускаются лампы в виде гибких лент с возможностью плавно изменять цвет и яркость свечения во всем цветовом диапазоне), устойчивость к сильной вибрации и ударам (актуально при установке в светотехническое оборудование автотранспорта, авиационной и военной техники), возможность устанавливать в светильники вместо лам накаливания. Благодаря малому выделению тепла и пожарной безопасности у оформителей интерьеров открылся бесконечный простор для светового дизайна.

В настоящее время цена светодиодных ламп приближается к стоимости энергосберегающих, и поэтому они стали доступными для замены в домашних светильниках.

Как правильно выбрать LED лампу

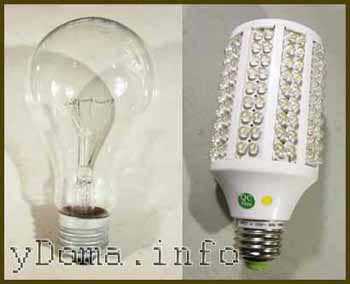

Размеры, устройство и световые характеристики современных светодиодных ламп обеспечивает их полную взаимозаменяемость с применяемыми в домашних светильниках лампами накаливания. Это позволяет без специальных знаний подобрать для замены лампы накаливания подходящую светодиодную лампу самостоятельно.

Выбирать светодиодную лампу необходимо с учетом ее геометрических размеров, типа цоколя, мощности, величине светоотдачи, цветовой температуре и направления светового потока. Рассмотрим каждый из этих параметров подробно.

Выбор по габаритным размерам

Одним из главных параметров взаимозаменяемости светодиодной лампы являются ее геометрические размеры. На фото 150 ваттная лампа накаливания и аналогичная по яркости светодиодная. Как не трудно заметить, колба у цоколя лампы накаливания по диаметру практически равна его диаметру и затем плавно переходит в шар.

Во многих моделях светодиодных ламп переход от цоколя к светодиодам бывает резким и лампу в некоторые светильники вкрутить будет невозможно. Поэтому при выборе светодиодной лампы в первую очередь необходимо осмотреть светильник и оценить возможность ее установки.

Выбор по типу цоколя

На следующем шаге нужно выбрать тип цоколя светодиодной лампы, чтобы ее можно было вкрутить или вставить в патрон светильника. На электрические цоколи и патроны для ламп распространяется ГОСТ Р МЭК 60238-99. Фотографии внешнего вида и обозначения широко применяемых типов цоколей для домашних светильников с комментариями представлены в таблице.

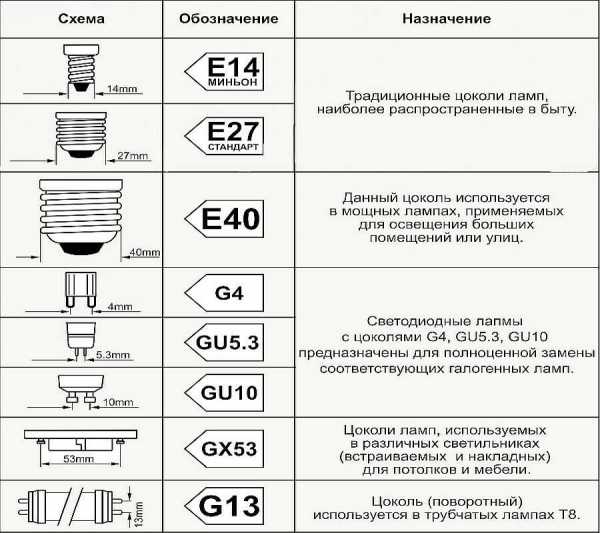

Маркировка цоколей состоит из букв и цифр. Буквы обозначают тип цоколя, а цифры, следующие после букв, диаметр резьбы или расстояние между контактирующими штырями в миллиметрах.

Выбор по потребляемой мощности

При выборе ламп накаливания для освещения помещения мы привыкли ориентироваться по их мощности и количеству. Так как световой поток у светодиодной лампы по сравнению с аналогичной по мощности лампой накаливания выше в 8 раз, то и мощность светодиодной лампы на замену лампы накаливания тоже должна быть в 8 раз меньше.

Например, для замены лампы накаливания 60 Вт, подойдет светодиодная лампа мощностью 7,5 Вт. При замене 100 ваттной, потребуется уже светодиодная лампа мощностью 12,5 Вт.

В таблице приведены рекомендуемые нормы для освещения помещений в зависимости от их назначения. На мой взгляд, табличные данные завышены не менее чем в два раза, но таковы нормативные требования.

Выбор по величине светоотдачи

К сожалению, производители не всегда пишут на упаковке светодиодной лампы величину ее светоотдачи (измеряется в люменах), и приходится ориентироваться по потребляемой мощности. Если же информация по светоотдаче есть, то легко определиться с покупкой.

Среднестатистическая лампа накаливания имеет светоотдачу 15 лм/Вт. Следовательно, лампочка накаливания 100 Вт имеет светоотдачу 100×15 лм=1500 лм, для определения равноценной для замены светодиодной лампы нужно величину ее светоотдачи умножить на мощность. Допустим, светоотдача светодиодной лампочки составляет 200 лм/Вт и потребляемая мощность составляет 7,5 Вт. Тогда 200 лм×7,5=1500 лм, получается, что данный экземпляр светодиодной лампочки будет так же освещать, как и 100 ватная лампочка накаливания.

Выбор по цветовой температуре

Если привычные для нас лампы накаливания, вне зависимости от мощности, излучают теплый свет с желтым оттенком, то светодиодные лампы, как и компактные, могут иметь разную цветовую температуру свечения и соответственно излучать свет разного цвета. Поэтому при покупке светодиодной лампочки на цвет свечения лампы нужно обратить особое внимание.

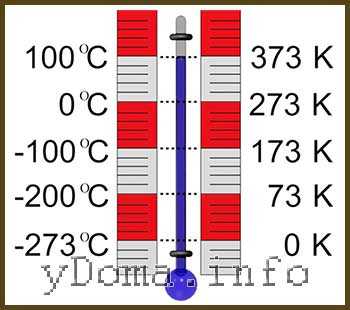

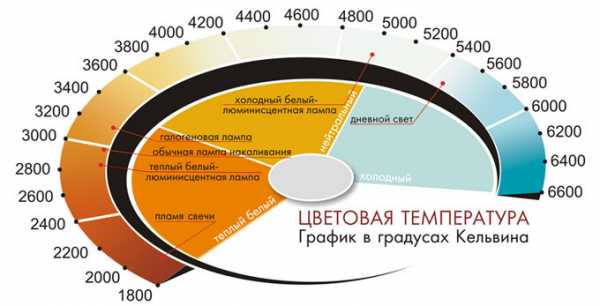

Цвет свечения LED ламп принято обозначать величиной температуры, выраженной в градусах Кельвина (кратко обозначается буквой К, правая шкала на схеме). Нулевая отметка на шкале Кельвина расположена на уровне деления шкалы Цельсия –273°C. До более низкой температуры тело охладить невозможно, так как температура определяется скоростью движения его молекул, а теоретически при нуле градусов Кельвина молекулы должны будут остановиться, что исключает природа материи. Поэтому ноль градусов Кельвина называют абсолютным нулем. Для перевода градусов Кельвина в привычные для нас градусы Цельсия, нужно от их величины отнять число 273.

Цвет свечения светодиодной лампы в обязательном порядке указывается на упаковке четырехзначной цифрой с буквой К на конце. Например, 2700 К – «теплый белый» светит как лампа накаливания, 3300 К – «нейтральный белый», практически это белый свет. 5000 К – «дневной свет», с которым все хорошо знакомы по цвету свечения люминесцентным лампам дневного света.

Как Вы могли заметить, в таблице для зеленого цвета не указана цветовая температура, и это не ошибка. Когда придумывали маркировку ламп накаливания по цвету свечения, то светодиоды еще не изобрели. Поэтому решили обозначать цвет свечения ламп накаливания по температуре нагрева ее нити, выраженной в градусах Кельвина. С появлением светодиодов, излучающих свет любого цвета, возникла трудность с обозначением зеленого цвета, так как при разогреве тело не может излучать зеленый цвет.

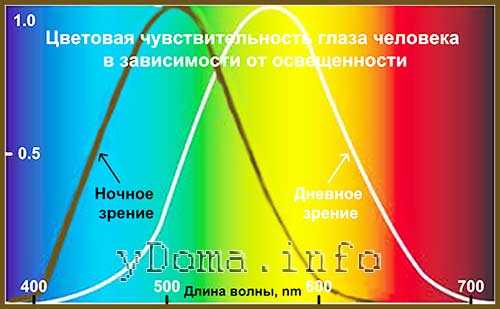

С давних времен известно, что цвет имеет волновую природу и характеризуется длиной волны. Поэтому цвет свечения светодиодной лампы можно выразить как в градусах Кельвина, так и длиной его волны, которая обозначается λ и выражается в нанометрах (сокращенно – нм). Например, синий цвет находится в диапазоне волн 450-500 нм, зеленый цвет – 500-570 нм, а красный – 620-700 нм. Это наглядно демонстрирует ниже приведенный график Цветовой чувствительности человеческого глаза. В настоящее время некоторые производители начали указывать в технических характеристиках светодиодных ламп цвет свечения лампы в виде диапазона длин волн.

При выборе LED ламы следует учитывать, что восприятие человеком цвета окружающих предметов зависит от величины освещенности. В дневное время, когда светит солнце, человеку приятнее белый свет, а в вечернее и ночное – с желтым оттеком, как светит лампа накаливания. Этот факт связан с изменением цветовой чувствительности глаза человека в зависимости от освещенности, что наглядно демонстрируют кривые на графике.

При выборе светодиодных ламп для освещения помещений, где живут пожилые люди, следует учесть, что с возрастом хрусталик глаза желтеет. Поэтому для того, чтобы люди почтенного возраста правильно воспринимали цвета предметов нужно в светильники устанавливать светодиодные лампы нейтрального или холодно белого цвета свечения.

Я предпочитаю светодиодные лампы с температурой свечения как у ламп накаливания 2700К, но дело конечно вкуса. Надо заметить, что заменив лампу накаливания светодиодной с цветовой температурой 3300К или 5000К-6400К, все предметы и стены в помещении изменят свой цветовой оттенок. Дизайн помещения может измениться до неузнаваемости.

Выбор светодиодной лампы по по углу светового потока

Все привыкли, что лампы накаливания излучают свет равномерно во все стороны и при их покупке не надо задумываться об угле светового потока.

При замене лампы накаливания светодиодной на угол светового потока нужно обязательно обратить внимание. Если установить светодиодные лампы, с узконаправленным световым потоком в

ydoma.info

Устройство светодиодных ламп на 220в и схема включения

Устройство светодиодных ламп на 220в во многих случаях варьируется в зависимости от конструктивных особенностей, заложенных производителем.

Тем не менее, знание основных видов устройства позволяет самостоятельно определить причину неисправности осветительного прибора, а также выполнить некоторые несложные ремонтные работы своими руками.

Типы светодиодов

Рассмотрим, какие светодиоды используются в лампах. В настоящее время существует огромное количество подвидов и групп, которые являются типами светодиодных осветительных приборов, но к самым основным видам относятся следующие:

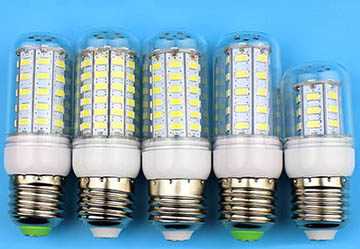

• Слаботочный сверх яркий источник и smd-светодиод. Такие варианты очень часто используются в качестве индикаторов. Светодиод может быть собран на одном кристалле без использования линзы или на нескольких кристаллах с применением общей линзы.
• COB-модуль квадратного или линейного исполнения с белым свечением, что делает такой тип популярным в прожекторах и фонарях, используемых в уличном освещении.
• Filаmеnt – стержневой вариант, достигающий в длину четверти метра и состоящий их очень большого количества кристаллов. Филаментный тип особенно популярен в производстве нитевидных светильников на 220В.
• Дисплейного типа OLED-светодиоды, отличающиеся очень характерным тонкопленочным и органическим строением.

Не менее популярны светодиоды, которые используются в изготовлении ДУ-пульта, а также ламп медицинского или косметического назначения.

Таким образом, вне зависимости от типовых особенностей, основные узлы светодиодной лампы представлены цокольной частью, встроенным драйвером или стабилизатором тока, корпусом-рассеивателем, а также непосредственно светоизлучающими диодами.

Способы сборки

На сегодняшний день практикуется несколько способов сборки осветительных элементов, благодаря чему создана определенная классификация современных светодиодов.

DIP

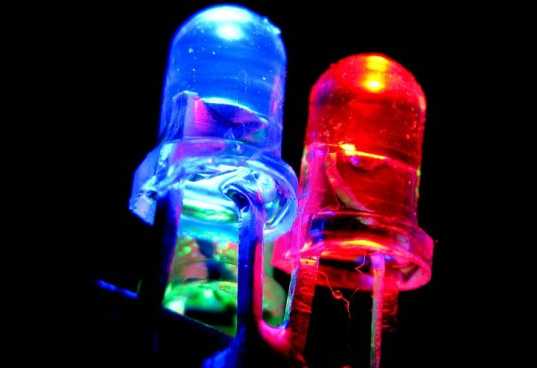

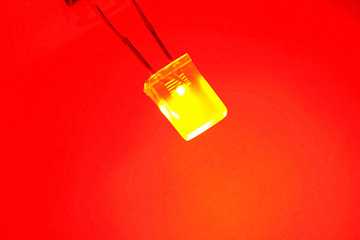

Вариант Duаl In-line Расkаgе – интересный, с точки зрения конструкции, но устаревающий вид, характеризующийся следующими размерами светодиодов:

• 0,3 см;
• 0,5 см;
• 0,8 см;
• 1,0 см.

Помимо размеров колбы, полупроводники заметно отличаются цветом и материалами, которые используются для изготовления, а также формой чипа. К числу основных достоинств такого типа светодиодов относятся незначительный нагрев и достойная яркость свечения.

Duаl In-linе Расkаgе выпускаются как в одноцветном, так и в RGB-варианте, а также обладают чаще всего очень характерной цилиндрической формой, и имеют встроенную выпуклую линзу.

«Пиранья»

Светодиоды, относящиеся к этой группе, характеризуются наилучшими световыми качествами по показателям светового потока. Конструктивная особенность представлена прямоугольной формой и наличием четырёх специальных пин-выводов. Выпускаются в красном, зеленом, синем и белом цвете.

Одним из основных отличий является возможность более «жесткой» фиксации на плате, а очень высокая тепловая проводимость обусловлена свинцовой подложкой.

Светодиодная лампа Пиранья Хамелеон (RGB)

Наличие свинца ставит под сомнение безопасность эксплуатации, но широкий диапазон рабочего температурного режима позволяет использовать высокие входные мощности, чем и обуславливается широкая популярность.

SMD-технология

SMD-светодиоды, известные также под названием Surfасе Моunting Dеviсе или «устройство, фиксируемое на поверхности», обладают мощностью на уровне 0,01-0,2Вт.

Особенностью SMD-светодиодов является наличие одного, двух или трёх современных кристаллов на керамических прямоугольных основах.

SMD-светодиоды покрываются индивидуально качественным слоем люминофора. Площадки с контактами и основа монтажной платы напрямую соединяются при помощи стандартного припоя.

К недостаткам такой современной технологии можно отнести низкие показатели ремонтопригодности конструкции, а также необходимость выполнять полную замену платы со всеми светодиодами при выходе из строя одного из них.

COB-технология

Современная технология изготовления светодиодных ламп под названием Сhiр Оn Воаrd, характеризуется фиксацией кристаллов на плате без корпуса и керамической подложи, и покрытие общим люминофором. Главным достоинством любых COB-осветителей является минимальная площадь свечения при повышенных показателях мощности.

Светодиодная лампа типа COB

Большая плотность размещения и наличие общего покрытия слоем люминофора, гарантирует наиболее равномерное свечение осветительного прибора.

Среди экономичных ламп сначала широко применялись люминесцентные, но сейчас все больше предпочтение отдается светодиодным лампам. Как подключить светодиодные лампы вместо люминесцентных – эта информация будет полезна для тех, кто решил заменить лампочки.

О том, как выбрать и установить трансформатор для светодиодной ленты, читайте тут.

Виды и способы подключения диммера для светодиодных ламп описаны по ссылке.

Устройство лампы на светодиодах

В зависимости от назначения осветительного прибора и особенностей производственных линий фирмы-производителя, устройство светодиодной лампочки может иметь некоторые, достаточно ощутимые отличия, которые следует учитывать при выборе.

Устройство светодиодной лампы LED

Фирменные изделия

Конструкционными особенностями LED-ламп на 220В, которые выпускаются производителями с мировой известностью, является наличие следующих обязательных составляющих:

• светорассеивающей полусферы;
• чипов;
• алюминиевой печатной платы с пастой достаточной теплопроводности, что позволяет регулировать работоспособность чипов;
• радиаторов на основе анодированного сплава алюминия;
• драйвера, имеющего схему гальванически развязанного модулятора;
• полимерного основания цоколя в виде полиэтилентерефталат;
• цокольной части, имеющей никелевое покрытие.

Следует отметить, что драйвер обладает повышенной плотностью монтажа таких частей, как трансформатор импульсного типа, микросхемы и полярные конденсаторы, а также различные планарные элементы.

Диодные лампы на 220В принято считать максимально безопасными для эксплуатации в жилых помещениях, что обусловлено отсутствием стекла, которое может стать причиной травмы.

Низкокачественные китайские лампочки

Именно недостаточно высоким качеством и отсутствием целого ряда элементов, объясняется низкая стоимость светодиодных источников света, выпускаемых китайским производителем:

• отсутствие радиатора;
• отсутствие драйвера;
• наличие простого питающего блока в виде неполярного конденсатора;
• отсутствием надежной стабилизации выходного тока.

Питающей блок устанавливается в центральной части платы со световыми диодами. На одной стороне присутствует диодный мост и резисторы, а на другой – пара конденсаторов.

Процесс охлаждения в китайских источниках света осуществляется посредством точечных малоэффективных отверстий в корпусе, что и становится основной причиной частого перегорания кристаллов.

Светодиоды используются не только в стационарных приборах, но и в качестве автономных источников цвета. Светодиодный фонарь своими руками – рассмотрим порядок сборки конструкции.

Информация по изготовлению светодиодных светильников своими руками представлена тут.

Filаmеnt лампы

Конструктивной особенностью «филаментной лампы» является наличие основных составных частей, представленных:

• светодиодными стержнями;
• стеклянной колбой;
• металлической цокольной частью;
• платой драйвера.

В качестве дополнения можно рассматривать наличие основания цокольной части.

Таким образом, светодиодный филамент можно рассматривать как прямоугольный или круглый стержень из стекла с миниатюрными светодиодными кристаллами.

Нанесение на каждый элемент толстого силиконового слоя желтого люминофора помогает предотвратить прохождение ультрафиолетовых лучей, а также позволяет получить максимально равномерное рассеивание светового потока.

Схема включения

Как показывает практика, несмотря на достаточно высокую стоимость, общее потребление электрической энергии полупроводниковыми осветительными приборами, ощутимо ниже, чем у стандартных лампочек накаливания, а средний срок эксплуатации напротив, больше примерно в пять раз.

Монтажная схема светодиодной лампы

Схема включения такого источника света очень проста. Светодиодная лампа работает в условиях подачи 220В, в результате преобразования драйвером до рабочих величин входного сигнала, вызывающего свечение.

Видео на тему

proprovoda.ru

Как выбрать светодиодную лампу? Советы электрика :: BusinessMan.ru

Светодиодная лампа на сегодняшний день представляет собой один из самых экологически чистых источников света на земле. Такие лампы не содержат ртутьсодержащих химических веществ, и поэтому они не представляют особой опасности для использования в качестве домашнего источника света. Сегодня мы поговорим о том, как выбрать светодиодную лампу, на какие нюансы нужно обращать внимание, а также о том, какого производителя выбрать.

Свет для дома: почему светодиодная лампа?

Во времена роста тарифных цен на электричество каждый человек ищет все больше способов сэкономить свои деньги. И одним из таких способов, особенно в последнее время, стала светодиодная лампа.

Данная лампа практически не содержит опасных химических веществ – это одно из главных ее достоинств.

Вторым преимуществом является их уровень энергопотребления, который в 10 раз меньше, чем у обычных ламп накаливания. Именно по этим причинам мы покупаем светодиодные лампы.

При покупке таких источников света возникает множество вопросов по поводу того, как купить светодиодные лампы: какие выбрать формы, какого производителя, как определить мощность? Благодаря такому количеству вопросов и незнанию люди боятся покупать что-то новое и неизвестное, Поэтому давайте разберем эти основные вопросы и убедимся в том, что нет ничего страшного. И что данный источник света является лучшим в наши дни.

Конструкция светодиодных ламп: безопасность превыше всего

Конструкция любой светодиодной лампы насчитывает три основных элемента, от которых зависит качество свечения и срок ее службы. Знание о ее конструкции даст нам понимание о том, как правильно выбрать светодиодную лампу. В нее входят:

• светодиод – как источник света;
• мини-трансформатор;
• охлаждающий радиатор.

Начнем с первого. Светодиоды в лампах имеют разную компоновку – сразу хочется сказать, что не стоит покупать лампы, состоящие из нескольких белых светодиодов.

Они малоэффективны и быстро ломаются. Лучше всего брать с одним сверхмощным или несколько синих светодиодов, и обязательно покрытых фосфором. Такая смесь последнего позволяет получить яркий белый свет.

Все мы знаем, что обычная домашняя сеть имеет напряжение в 220 В, для свечения светодиода необходимо 12 В постоянного тока. Трансформатор является именно той частью лампочки, которая занимается преобразованием напряжения. Это самая уязвимая деталь и по своей стоимости достаточно дорогая. Если трансформатор некачественный, лампочка не сможет долго работать, а вы попросту выбросите на ветер деньги.

Радиатор призван охлаждать постоянно греющийся трансформатор. Данный элемент является вспомогательным. Обязательно нужно, чтобы он имел хорошую вентиляцию. Разобрав три основных элемента, теперь мы примерно понимаем, как выбрать светодиодную лампу.

Выбор мощности лампы

Мощность лампы имеет особое значение. У светодиодных ламп этот показатель значительно отличается от показателей обычных лампочек. Мощность их начинается от 5,5 Вт и заканчивается 25 ваттами. где значение 2.5 Вт равно 25 Вт обычной лампы накаливания, а значение 25 Вт равно150 Вт. Таким образом, выбирая мощность, необходимо понимать, какой уровень яркости вам необходим в помещении – низкий или более высокий. Как правило, на большое помещение устанавливаются сразу несколько таких ламп. Выбрать светодиодные лампы для дома очень просто. Будем исходить из того, что на 3 кв. м. необходима всего одна лампа, которая даст уютный и ровный свет.

Форма лампы имеет значение?

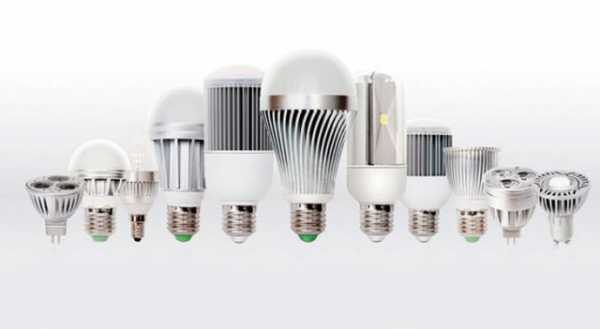

Форма светодиодной лампы имеет огромное значение. Выбирая форму, не стоит руководствоваться количеством светодиодов в одной лампе. Как правило, большое их количество говорит о том, что лампочка дешевая и очень быстро придет в негодность. Существует несколько форм светодиодных ламп, к ним можно отнести:

• лампы открытого типа;
• лампы закрытого типа.

Сразу стоит сказать, что открытый тип говорит о качестве ламп. Их не стоит покупать. Они очень быстро портятся. Что касается закрытого типа, то здесь тоже есть подводные камни. Перед покупкой необходимо лучше узнать о самом светодиоде, так как внутри могут устанавливаться обычные белые – самые дешевые элементы. Самыми качественными являются сверхмощные светодиоды и светодиоды синего спектра, покрытые фосфором. Последнее сочетание является наиболее качественным и долговечным по сроку службы. Теперь мы знаем, как выбрать светодиодную лампу исходя из ее формы и типа.

Производители светодиодных ламп

Существует множество различных производителей, как малоизвестных, так и очень известных, например, «Филлипс». Сейчас мы разберемся в том, какого производителя светодиодных ламп выбрать. Как правило, лучше всего выбирать тех производителей, которые профилируются на производстве электро- и свето- оборудования. Такой подход позволит быть уверенным в самой компании, производящей не такой уж и дешевый продукт. Такими фирмами являются:

• Philips.
• Nichia.
• OSRAM.
• LedEngin и так далее.

Выбирая продукцию данных производителей, можно быть уверенным в ее качестве. Это будут точно не на ветер выброшенные деньги, так как они гарантируют качество работы своих ламп. Разобрав основные нюансы светодиодных источников, оказалось что вопрос: «Как выбрать светодиодную лампу?» — не такой уж и сложный. Теперь мы сможем купить качественный, надежный, и самое главное, экономный источник света.

Стоимость светодиодной лампы

Цена светодиодной лампы зависит от качества самой лампы и производителя, производящего ее. Чаще всего дорогие лампы содержат в себе качественные составляющие – хороший светодиод, покрытый фосфором, качественный и долговечный трансформатор и хорошее охлаждение. Цена на такую лампочку может варьироваться от 5 до 15 долларов.

Вы скажете, что очень дорого за одну лампочку. Однако такой источник света, как светодиодная лампочка, в 10 раз экономней, примерно в 20 раз дольше работает, чем обычная лампа накаливания, и, наконец, она лучше и приятней освещает помещение, делая его более уютным.

businessman.ru
