Как выбрать вытяжку на кухню: основные и дополнительные параметры

Рассмотрим сегодня задачу выбора кухонной вытяжки.

Особенности вытяжки часто зависят от внутреннего устройства, от двигателя. К сожалению, обзоров на эту тему в интернете крайне мало.

Главные параметры кухонных вытяжек

Выбирая вытяжку, обращают внимание на жировые фильтры и угольные, устраняющие издержки при готовке пищи:

1. запахи;
2. жир.

Но при cгорании газа выделяются избыток влаги, и некоторые другие вещества, вредные для здоровья – оксидсеры и синильная кислота. Концентрация дозирована, но для нормальных условий поступления воздуха. Эффективность фильтров против опасных примесей – вопрос открытый.

Разберемся, какой вытяжке отдать предпочтение, чтобы воздух в кухне оставался свежим, не болела голова от шума двигателя.

Тема шума, производимого двигателем, редко рассматривается в обзорах вытяжек. Асинхронный двигатель малошумящий, коллекторный шумит, уровень шума зависит от оборотов.

Кулеры процессоров, бытовые вентиляторы – примеры устройств с асинхронным двигателем. Шумят самую малость. При регулярной смазке негативные эффекты сводятся к нулю. Но производители бытовой техники упорно навязывают коллекторные двигатели – сообщество покупателей и изготовители ориентированы на мощные устройства. Каждый завод предпочитает производить и продавать дорогие вытяжки. Высокая мощность же задается конкурентами. Асинхронные двигатели в отношении мощности уступают коллекторным.

Вытяжка

Но модели с асинхронным двигателем существуют, работают без рециркуляции, гонят воздух на улицу. Правда, консультанты в магазинах хлопают глазами в ответ на вопрос о типе двигателя. Ориентироваться на шумовые показатели по паспорту сложно – у дешевых вытяжек паспорта малоинформативны. Выход – попросить снять фильтры и заглянуть внутрь.

Асинхронный двигатель

Асинхронный двигатель отличается полным отсутствием щеток.

1. Конструкции с коммутацией обмоток весят больше, регулируются проще: скорость изменяют нажатием одной из клавиш, защищенных от одновременного срабатывания.
2. Асинхронные двигатели с расщепленным полюсом мощнее, защищены броневым сердечником (охватывает катушки с боков). По центру расположен ротор на подшипниках. Расщепленный полюс представляет собой виток-два толстой медной жилы, продетой за сердечник.

Коллекторный двигатель

Коллекторный двигатель отличается легкой регулировкой скорости, большим крутящим моментом на старте, возможностью реверса. Рабочие характеристики дополняются эксплуатационными: дешевизна, простота обслуживания.

Коллектор представляет собой барабан, разбитый на секции.

Как легко различить

1. Вентилятор с асинхронным двигателем без магнита, лопасти вращаются под действием любого ветерка – достаточно подуть и увидеть результат.
2. Синхронный двигатель – на валу установлен магнит, лопасти двигаются с ощутимым усилием, рывками по четверть, треть и т.д. оборотов.
3. Коллекторный двигатель слабо жужжит, когда вращаешь лопасть, усилие прикладывается постоянное.

Особенности асинхронного двигателя:

• относительная малая производимая мощность;
• низкий уровень шума;
• вентилятор устанавливают осевой;

Обороты зависят от амплитуды напряжения, т.е., не выдерживаются постоянными.

Кухонная вытяжка

Тангенциальный асинхронный двигатель с расщепленными полюсами работает ощутимо громче, устанавливают на мощных моделях.

Если вытяжка не укомплектована специальной решеткой для вентиляционного отверстия, ее приобретают отдельно. Для проверки уровня шума просят продавца продемонстрировать работу устройства на максимальных оборотах.

Вытяжка с рециркуляцией или без

Рециркуляционные вытяжки очищают воздух и возвращают в помещение. Приняв факт за основу, выбирают тип.

Продукты сгорания газа, в т.ч. вредные примеси должны покинуть помещение. Иными словами, для газовой плиты оптимальна установка полноценной вытяжки.

Если варочная панель и духовка электрические, достаточно выбрать рециркуляцию, соблюдая условие: регулярная замена фильтров. Без этого эффективность падает.

Вытяжка с рециркуляцией

К моделям с асинхронными двигателями фильтры не прилагаются, гарь выходит в воздуховод. Теоретически ходы быстро зарастают жиром и пылью, снижая эффективность. Верно это при больших скоростях. На низкоскоростном режиме этот фактор малозначим, хотя потери эффективности проявятся.

Плюсы рециркуляции:

• ненужность воздуховодов;
• зимой исключена утечка тепла.

Какую конструкцию вытяжки выбрать

Конструкцию выбирают, опираясь на вышеприведенные соображения. Дополнительные моменты – цена, дизайн.

Последнее предусматривает и вариант выдвижного устройства. Предпочтение отдают плоским моделям с рециркуляцией.

Снятие фильтра с вытяжки

Какие фильтры для вытяжки выбрать

Жировые фильтры производят двух типов:

• алюминиевые;
• акриловые.

В первом случае это металлическая сетка, где оседают жиры. Во втором — ткань. Металлические фильтры моются, акриловые меняются на новые. Фильтры снабжены индикаторами, подсказывающими о необходимости обслуживания.

Фильтры не влияют на выбор вытяжки для газовой плиты. Но знайте, что модели разных производителей часто несовместимы. Целесообразно заранее побеспокоиться о возможности приобретения угольного фильтра нужной модели, стоимости.Тип фильтра указывается в карточке товара или инструкции по эксплуатации. Вытяжки рассчитаны на стандартное кухонное оборудование – четыре конфорки (по 1,8 кВт) и духовка.

Важный параметр – размер портала. Он должен перекрывать варочную поверхность.

Стоит ли брать рециркуляционную вытяжку

Современные вытяжки делятся на рециркуляционные и вытяжные.
Принцип действия рециркуляционных моделей аналогичен работе увлажнителей, осушителей, ионизаторов (в т.ч. шведских конвекторов AirGate). Забирают воздух, улучшают, выбрасывают наружу с обратной стороны корпуса. Похоже на ветродувку, но без нагрева, забираются из потока жиры, запахи и пыль.

Корректную работу рециркуляционной вытяжки обеспечивают два фильтра:

• жиропоглощающий;
• угольный.

Угольный фильтр расположен над жиропоглощающим. Над ними установлен вентилятор, всасывающий воздушный поток и сразу выбрасывающий его через выходное отверстие обратно в кухню.

Для справки. Воздуховодом называется труба квадратной, прямоугольной или круглой формы, служит для доставки потока газа в нужное место. У металлических круглых воздуховодов стенки бывают гофрированные, это позволяет гибко проложить тракт и точно регулировать длину. Гофрированные воздуховоды крепятся хомутами, металлические и пластиковые внахлест или при помощи специальных вставок. Часто для изоляции применяется клей-герметик.

Вытяжная вытяжка вытягивает воздух в вентиляционное отверстие в кухне, подсоединенное к вентиляционному отверстию кухни. Она не очищает воздух, а удаляет. Жиры, испарения пищи, сажа осаждаются на поверхности воздуховода. Периодически воздухоотводящие трубы чистят, если выполнены они из металла. Внутренняя поверхность пластикового воздуховода покрыта антистатическим составом, препятствующим оседанию пыли.

Критерии выбора

Выбор вытяжки в кухню ведется по нескольким параметрам:

1. Мощность.
2. Производительность.
3. Дизайн.
4. Цена.
5. Размер.

Конфигурация вентиляционного отверстия роли не играет, при необходимости устанавливают переходники.

Производительность. Выбирают вытяжку так, чтобы 10 раз в час она пропускала весь воздушный объем кухни. При расчете учитывают потерю производительности 10% на каждом изгибе воздуховода. Рециркуляционные модели отрабатывают 100% паспортных значений, если фильтры регулярно обслуживаются.

Это делается, если нет желания связываться с гофром. Вид у него не эстетичный, приходится скрывать гипсокартоном или другими методами. Прямоугольные пластиковые воздуховоды смотрятся пригоже, что позволяет не прятать, при необходимости — покрасить.

Мощность поддерживает производительность при нескольких изгибах воздуховода.

Но не тогда, когда прибор работает на рециркуляцию. Здесь получаем полные 100% паспортных данных. При условии:

• Оба фильтра, жировой и угольный, должны правильно обслуживаться. Первый прочищается под краном или в посудомоечной машине, второй заменяется через определенное время.

В режиме рециркуляции эксплуатируйте прибор, если канал вентиляции дает обратную тягу. Это проверьте, используя лист А4. Если прислонить к вентканалу, бумага держится без помощи руки.

Размер портала соответствует размерам варочной поверхности. Идеальный вариант – небольшой запас.

Дизайн и стоимость вытяжки – дело вкуса и состояния кошелька покупателя.

Дополнительные параметры

Некоторые кухонные вытяжки дополнены галогенными лампами освещения.

Дорогие модели снабжены таймером для отсроченной остановки, т.е., продолжают очищать воздух в течение заданного времени после выключения. Удобная функция, особенно, если варочная панель функционирует по таймеру, либо пища подгорела на плите.

Громкость даже у тихих моделей заставляет желать лучшего. Для сравнения канальный вентилятор Ballu Flow 100 обладает характеристикой 16 дБА.

Выдвижные, или телескопические вытяжки, маскирующиеся в шкафчиках над плитой. Устройства раскладывают (раздвигают) перед работой.

Кухонные вытяжки с наклонным порталом

Купить наклонную вытяжку для кухни окажется неплохим вариантом:

• Ширина модели стандартная – 60 см. Портал охватывает варочную панель.
• С глубиной дело обстоит гораздо интереснее. Снаружи портал наклонной вытяжки оборудуется жаропрочным темным стеклом, которое открывается, расширяя диапазон улавливания горячего воздуха. Высокая температура не страшна гладкому темному материалу, и струи, отражаясь от него, попадают в портал. Указанным образом решается задача перекрытия глубины плиты.

• В закрытом состоянии темное жаропрочное стекло является отличным декоративным элементом, что придаст кухне благопристойный вид, когда не планируется готовка.
• Навешивать наклонную кухонную вытяжку следует так, чтобы середина портала приходилась на 65 см от электрической плиты и на 75 – от газовой. Это высоко, так обеспечивается надлежащая безопасность нижней грани портала.

Часть работы кроется в правильном монтаже. Одно и то же оборудование функционирует по-разному в зависимости от условий. Требуется правильно подобрать и проложить воздуховоды, подготовить вентиляцию.

Кухонные вытяжки Эликор

Ознакомимся с отечественной кухонной вытяжкой Эликор. Производитель представляет ряд интересных моделей, не все из них дорогие. Эликор — российский производитель, с 1995 года готов радовать продукцией. Недавно руководство выпустило и разместило на Ютуб интересный фильм о компании и продукции.

Помимо традиционных зонтичных и плоских моделей выпускается линейка Кантри, купольного типа. Вытяжка напоминает каминный дымоход с характерным сужающимся кверху куполом. Форма зонта схожа с маковкой церкви, периметр отделан деревом.

Дизайнеры подобрали цвета под отделку продаваемых гарнитуров, причем покупатель имеет возможность самостоятельно выкрасить древесную окантовку в нужный цвет. Ряд моделей украшен резьбой. Название Кантри линейка получила за использование народных мотивов в оформления каминов. Кухонная вытяжка отечественного производителя интересна декоративным оформлением под старину или модерн.

Расположенная ниже уровня решетки окантовка уменьшает площадь жирового фильтра и портала.

Гарантийный срок работы двигателя 5 лет.Сердце вытяжки – турбина – выполнена из добротной стали, чем выгодно отличается от импортной продукции. Оборудование мощное, от 200 Вт, долговечное, но слегка шумит.

Линейка Техно от Кантри отличается пониженным уровнем шума. Представляет ряд наклонных моделей, в т.ч. с забором воздуха по периметру портала – щелевого типа. В таких вытяжках решетка портала остается закрытой постоянно, что снижает шум двигателя.

Для справки. 1000 кубометров в час не мощность, а производительность. Два разных понятия. Мощность – способность системы производительность поддерживать, несмотря на мешающие факторы сопротивление системы трубопроводов. Два двигателя могут вращать лопасть с одной скоростью, но при возникновении препятствия с задачей лучше справится мощный. Слабый снизит обороты. Двигатели кухонных вытяжек Эликор мощностью выше 200 Вт, и это превосходный показатель.

Наклонные кухонные вытяжки щелевого типа с забором воздуха по периметру портала – последний писк технологий сегодня. Закрывающая портал дверца снижает уровень шума. Наружная поверхность выполнена из жаропрочного материала.

Любопытная модификация вытяжки щелевого типа – дверка не полностью уравнена с поверхностью, чуть выступает наружу. Принцип действия сохраняется, но щель открывается шире – полуприкрытый портал. Работают такие модели эффективнее, но увеличивается уровень шума.

В чем отличие кухонных вытяжек Эликор

Технологические операции выполняются по европейским стандартам на станках с ЧПУ, некоторые детали для точности гнутся вручную. Это позволяет удешевить процесс производства. Для раскройки металла применяется только лазерная резка. Оборудование родом из Японии, откуда поступает основная часть станков. Окраска в швейцарских камерах по порошковому типу проходит в стерильных помещениях. Этим обеспечивается невероятная стойкость покрытий. Выбор встраиваемой вытяжки в пользу этого производителя не станет ошибкой с точки зрения цены и качества.

Известно, что жиры оседают лучше на алюминии, поэтому сталь покрывается методом анодирования для идеальной очистки воздуха в кухонной вытяжке.

Есть традиционные наклонные вытяжки с дверкой из закаленного стекла, приоткрывающейся и отражающей воздушный поток в портал во включенном состоянии.

Особый интерес вызывает линейка моделей Арт (art – англ. искусство). Оформление впечатляет. Вытяжка этого семейства украсит любую кухню.

К сожалению, на Яндекс-маркете тяжело найти кухонные вытяжки из этой линейки.

Из вышесказанного делаем вывод – кухонные вытяжки Эликор отличают мощность, длительный срок службы, разнообразие типов и моделей, бюджетная цена – от 2000 р. за типовые модели.

vashtehnik.ru

конструкция и типы оборудования, расчёты, инструкция по монтажу и их варианты, правила

Функциональные способности домовых вытяжных вентиляционных каналов практически всегда оставляли желать лучшего. Они не справлялись со своей основной задачей – вытягиванием из помещения кухни отработанного воздуха и неприятных запахов. Именно поэтому впоследствии были изобретены такие полезные и необходимые устройства, как вытяжки, которые действовали намного эффективнее каналов. Собираясь монтировать новое кухонное оборудование, многие задумываются, на какой высоте вешать вытяжку? А это имеет значение. От высоты, на которой будет закреплено устройство, зачастую зависят производительность и качество его эксплуатации.

Конструкция стандартной вытяжки

Точнее представлять расположение вытяжки можно, если хотя бы немного разбираться в ее устройстве. Стандартная вытяжка состоит из следующих элементов:

• Стальной корпус;
• Двигатель;
• Крыльчатка двигателя;
• Фильтр;
• Устройство управления.

Стандартная высота установки вытяжки

Можно выставлять режимы для работы вытяжки. Их всего два – фильтрация (рециркуляция) и вывод воздуха в канал вентиляции.

Типы вытяжек

Существуют четыре основных типа кухонных вытяжных шкафов:

1. Настенные вытяжные шкафы;
2. Островные вытяжки;
3. Встраиваемые конструкции;
4. Настольные устройства.

Первый тип имеет вид зонта с трубой, который закрепляют на стене там, где его хорошо видно. Поэтому дизайн его должен подходить к интерьеру кухни. Внешне он очень напоминают дымоход от камина.

Устройства островного типа чаще всего крепят к потолку. Их применяют в том случае, если интерьер кухни продуман так, что плита находится по центру помещения. Данная модель работает только в одном режиме, по принципу отвода воздуха.

Встраиваемые приборы помещают внутрь шкафов. Они скрыты от глаз, поэтому их можно не отделывать слишком тщательно. Их технические характеристики не хуже, чем у других моделей, но стоят они немного дешевле.

Расчёты высоты установки вытяжки

Настольные конструкции встраивают в саму варочную панель. Они выглядят как еще одна секция панели. Из-за того, что данная модель находится в непосредственной близости от источника грязного воздуха, качество очистки обычно на высоте.

Как определить высоту крепления вытяжки

Очень часто для того, чтобы определить оптимальную высоту крепления вытяжки, достаточно заглянуть в инструкцию к данной модели устройства. Обычно указывается не определенное расстояние, а диапазон, в пределах которого и должно помещаться вытяжное оборудование для кухни.

При этом следует учитывать такие немаловажные факты, как рост хозяйки квартиры и особенности интерьера кухни. Но даже, в случае утери инструкции, есть другой выход. Существуют стандарты, благодаря которым можно более четко определиться с тем, на какой высоте должна помещаться кухонная вытяжка над варочной панелью, либо плитой.

Нужно учитывать тип варочной поверхности, для каждого типа существуют свои мерки. Итак, на какой высоте рекомендуется вешать вытяжку:

• Над газовой плитой ее размещают на высоте 75-85 см,
• Над электроплитами – на высоте 65-75 см.

Если вы выбрали наклонную модель, то расстояние от ее нижней части до варочной поверхности должно составлять примерно 55-65 см для газовых плит, и около 35-45 см – для электроплит.

Высота может меняться, но только в пределах указанных 10 см, а также в зависимости от мощности конкретной модели и ее технических характеристик. Не стоит пренебрегать данными ограничениями, от этих показателей зависит не только качество работы техники, но и безопасность работы, в частности пожарная безопасность.

Основные правила установки вытяжки

Более качественная работа устройства возможна только при условии, что вытяжка полностью покрывает поверхность плиты. В этом случае, загрязненный воздух будет практически полностью поглощаться, а его утечка будет минимальной. Это основная причина, почему покупатели предпочитают модели с более широким зонтом, от 60 до 90 см. Этот размер соответствует размеру стандартной плиты или панели.

Высота размещения вытяжного зонта определяется в соответствии с эргономическими правилами и нормами пожарной безопасности. Чем меньше расстояние от зонта до варочной панели, тем лучше будут поглощаться кухонные испарения и плохие запахи. Но в то же время, высота не должна быть слишком малой, иначе высок риск возникновения повреждения системы вентиляции. Это может произойти по причине перегрева или даже возгорания жирной пленки, которая образуется на поверхности фильтра.

Поэтому из соображений безопасности минимальное расстояние от плиты до зонта должно быть около 50-65 см. Значения могут незначительно колебаться. Часто оптимальная высота монтажа вытяжки указана в техпаспорте. Из соображений эргономики она должна располагаться так, чтобы не мешать готовить пищу.

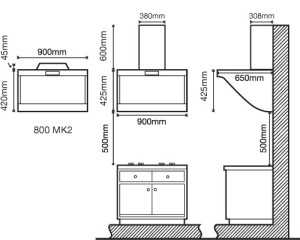

Параметры для установки вытяжки по высоте

Варианты монтажа вытяжки

Существует несколько способов монтажа. Первый предполагает размещение вытяжного устройства внутри подвесного шкафа, у которого отсутствует дно. К центральной полке крепят вытяжное устройство. В этой же полке, а также в потолке шкафа проделывают отверстия для вывода шланга.

Один из концов шланга прикрепляют к вытяжке, а другой просовывают в отверстия и выводят в вентиляционный канал. В режиме фильтрации шланг обрезают при выходе из дыры в потолке шкафчика.

Встроенный тип вытяжки монтируется по схеме, которая представлена в инструкции к ней. Модель рассчитана на установку в короб, либо в подвесной шкафчик.

Вытяжка, прикрепленная к днищу шкафа

В днище кухонного шкафчика, а также в потолочной полке проделывают отверстие под шланг. Для осуществления отвода в вентиляцию шланг подводят к самому отверстию вентиляционной отдушины.

Для режима фильтрации его обрезают при выходе из отверстия потолочной полки шкафа. Вытяжку прячут за панелью, материалом для нее является материал идентичный тому, из которого сделаны дверцы шкафа.

Монтаж вытяжки в подвесном шкафу

В днище шкафа проделывают отверстие, размер которого соответствует размеру кухонной вытяжки. Остров вытяжки прячут в шкафчик. Крепление осуществляется при помощи отверстий в нижней кромке, при помощи которых вытяжку прикручивают к дну шкафчика.

Кухонная вытяжка установлена правильно

В полке, расположенной посередине шкафа, а также в потолке проделывают отверстия для прохода шланга, один край которого крепят к вытяжке, а другой – просовывают в отверстие в центральной полке и потолке. В режиме, когда воздух выводится в вентиляционную отдушину, шланг проводят в него, а в режиме фильтрации наоборот обрезают около выхода из отверстия.

Правила установки вытяжки с воздуховодом

Данный тип установки предусматривает воздуховод большего диаметра и без сгибов. Воздуховоды должны быть изготовлены из фольги с большей толщиной, тонкая фольга будет шелестеть при движениях воздуха. А ПВХ короба более гибкие, их использование еще более выгодно. Лучше, если их форма будет круглой и без изгибов. Они имеют отличную шумоизоляцию и не сопротивляются воздуху.

Ни в коем случае не сужайте проход для воздуха, не цепляйте переходники, которые будут его задерживать. Необходимый объем воздуха должен проходить за определенный промежуток времени. В случае, если на пути будут встречаться препятствия и узкие участки, двигатель вытяжки будет прибавлять обороты. Из-за этого он больше изнашивается, в воздуховоде создается лишний шум.

Подключая вытяжку к шахте вентиляции, для преодоления этих препятствий используют режим фильтрации. Для того чтобы грязный воздух более эффективно покидал кухонное помещение, существует крайний способ – это проделать сквозное отверстие в стене над поверхностью вытяжки.

Красиво декорировать такое устройство можно при помощи поливинилхлоридных коробов. Замаскировать гибкий воздуховод можно при помощи такого короба из гипсокартона.

К сожалению, люди не всегда помнят о том, что вытяжные шкафы также нуждаются в чистке, поэтому на них скапливается жир и пыль. В случае если высота при установке вытяжки не достигает 80 см, то может произойти возгорание фильтра от открытого пламени печи.

В любом случае бытовой вытяжке в целях безопасности нужно обеспечить хорошее заземление. Из-за постоянных скачков напряжения в сети, может перегореть ее двигатель, либо электронный управляющий блок. Еще одна проблема – из-за нагревания может произойти спонтанное включение вытяжного оборудования. Большинство людей все же решаются на приобретение современной вытяжки, которая становится одним из важнейших устройств на кухне, избавляющим пространство от неприятных запахов и угара.

oventilyatsii.ru

видео-инструкция по монтажу своими руками, установка короба, воздуховода, цена, фото

Довольно часто в ходе переоборудования кухни мы сталкиваемся с проблемой: кухонная вытяжка либо не подходит по габаритам к нашему к гарнитуру, либо совершенно не вписывается в дизайн кухни. Выходом в такой ситуации может стать самодельная вытяжка для кухни – и пусть ее создание потребует от нас значительно больше времени, чем установка фабричной вытяжки, зато в результате мы получим устройство, идеально удовлетворяющее всем нашим требованиям!

В этой статье мы расскажем, как самому сделать вытяжку на кухне, и приведем две достаточно подробные инструкции для самостоятельного изготовления.

Самодельная вытяжка

Общие сведения о вытяжках для кухни

Прежде чем перейти к рассмотрению предлагаемых вариантов изготовления устройств для удаления из кухни «отработанного» воздуха, необходимо разобраться с самим принципом работы вытяжки.

Как понятно из названия, кухонная вытяжка с усилием «вытягивает» из кухни – а точнее, из пространства над плитой – горячий загрязненный воздух, а затем – удаляет его из помещения.

Схема работы вытяжки

Как правило, воздух удаляется в вентиляционные ходы здания – вот почему, покупая или изготавливая вытяжку, необходимо в первую очередь озаботиться надлежащим состоянием вентиляции дома. Если в системе отсутствует тяга (а такое бывает, когда вентиляцию давно не чистили), то эффективность работы вытяжки будет крайне низкой.

Чтобы воздух удалялся максимально эффективно, необходимо наряду с исправной вентиляцией обеспечить его достаточный приток в помещение.

Обратите внимание!
Если у вас установлены металлопластиковые окна с высоким уровнем герметичности, вы можете наблюдать некоторые проблемы в работе вытяжки – потому специалисты рекомендуют, либо использовать функцию микропроветривания, либо же устанавливать на окна приточные вентиляционные клапаны.

Вентиляционный клапан

Современный рынок бытовой техники предлагает нам множество моделей вытяжек, но по большому счету их можно разделить на две большие группы:

• Пассивные – вытяжки купольного типа, которые удаляют воздух исключительно за счет восходящей тяги. Внутри этих устройств отсутствуют электромоторы и вентиляторы, но работать такая вытяжка будет только при условии хорошего состояния вентиляционных ходов здания или высокой вентиляционной трубы.
• Активные – вытяжки, работу которых обеспечивает установленный внутри электродвигатель. Такие устройства работают более стабильно, однако потребляют достаточно много электроэнергии.

Кухонную вытяжку любого вида вы можете сделать своими руками. При этом итоговая цена нового устройства будет намного ниже, чем у купленного в магазине, и тем более – чем у, изготовленного на заказ.

Ниже мы расскажем, как правильно сделать вытяжку на кухне, если вы хотите создать действительно индивидуальную модель!

Самодельная вытяжка из гипсокартона

Инструменты и материалы

Самый простой способ сделать вытяжку – это встроить в кухонный шкафчик, размещенный непосредственно над плитой или варочной поверхностью, гофротрубу с электровентилятором. Но такую вытяжку красивой не назовешь – а значит, мы пойдем другим, более сложным, но более продуктивным путем!

Элементы каркаса

Чтобы изготовить купольную вытяжку пассивного типа нам понадобятся:

• Влагостойкий гипсокартон – из него мы будем делать короб для размещения воздуховода и сам купол нашей вытяжки.
• Профили из оцинкованного металла – для каркаса короба и купола.
• Перфорированный металлический уголок для оформления углов нашей вытяжки.
• Гофрированная труба – воздуховод.
• Крепежные элементы.
• Изоляционный материал для обертывания гфоротрубы.
• Шпатлевка и краска для финишной отделки купола.

Накладка на уголки

Набор инструментов, с помощью которого мы будем делать нашу вытяжку, знаком любому, кто хоть раз работал с гипсокартоном:

• Перфоратор.
• Шуруповерт.
• Ножницы по металлу для подрезки профилей.
• Рулетка и уровень (желательно лазерный).
• Шпатели и кисти.

Когда все готово – можно приступать к работе.

Изготовление

Начинаем работы по изготовлению вытяжки с разметки помещения. Нам необходимо будет разместить на стене не только саму вытяжку, но и воздуховод, который мы для обеспечения эстетичности внешнего вида нашей кухни скроем в коробе из гипсокартона.

Проще всего разметка делается в том случае, если вентиляционное отверстие в кухне находится над самой плитой. Если же отверстие находится в стороне – необходимо разметить на стене положение короба для прокладки воздуховода.

Схема размещения вытяжки

Обратите внимание!
Если вы планируете делать на кухне подвесной гипсокартонный потолок, то часть воздуховода можно не скрывать, а пустить ее под обшивкой потолка.

Когда с  размещением воздуховода определились – приступаем к изготовлению каркаса для него:

• На стену по уровню, отмечающему нижнюю поверхность короба для воздуховода, крепим стартовый профиль из оцинкованного металла.
  Для крепления профиля используем анкера с пластиковой гильзой 6 мм.
• На потолок по нанесенной нами разметке крепим также стартовый профиль. Если короб для воздуховода мы планируем сделать криволинейным – надрезаем и изгибаем профиль перед креплением.
• От стартового профиля вниз опускаем несколько вертикальных фрагментов основного профиля, прикрепляя их к стартовому профилю с помощью саморезов.

Короб из гипсокартона

• Завершаем формирования каркаса для короба, устанавливая на получившиеся подвесы еще одну панель стартового профиля.
  На нижнюю часть получившегося профиля устанавливаем поперечные планки, которые затем будут обшиты гипсокартоном.

Более подробно изучить технику работы с гипсокартоном и профилем для него вы можете, просмотрев видео инструкции в интернете.

Изготовление корпуса вытяжки

Короб готов – пора переходить к изготовлению самой вытяжки:

• Из стартового профиля делаем нижнюю раму нашей вытяжки, закрепляя ее на стенах кухни. Проще всего рама крепится, если мы устанавливаем кухонную вытяжку в нише – в противном случае боковые части рамы необходимо будет дополнительно крепить к коробу.
• Из основного профиля вырезаем элементы каркаса нашей будущей конструкции, и соединяем с их помощью короб с нижней рамой, как показано на фото.

Каркас вытяжки

• Для придания конструкции жесткости усиливаем боковые поверхности вытяжки поперечными перемычками  из профиля.

Каркас готов. Теперь осталось присоединить воздуховод из гофрированной трубы к вентиляционному отверстию – и можно обшивать купол гипсокартоном.

Чтобы в процессе работы вытяжки воздуховод не шумел – оборачиваем его ватином или другим звукоизоляционным материалом.

Совет!
Перед тем как сделать воздуховод для кухонной вытяжки и присоединить его к вентиляции – проверьте наличие тяги в системе.
Если ее нет, необходимо обратиться в эксплуатационные органы за чисткой вентиляционных каналов здания.

Отделка вытяжки

Отделку вытяжки производим так:

• Короб для воздуховода и корпус вытяжки обшиваем гипсокартоном.
• Углы защищаем металлическим перфорированным уголком.
• Полученную гипсокартонную конструкцию шпатлюем, маскируя стыки гипсокартонных листов и места размещения крепежа.
• Красим вытяжку в выбранный нами цвет или же отделываем другим способом. Наша самодельная кухонная вытяжка готова.

Вытяжка после шпатлевки

Достоинством такой технологии является то, что данная инструкция подходит не только для изготовления пассивной вытяжки, но и для изготовления вытяжки активного типа. В этом случае достаточно внутри корпуса на входе в воздуховод установить электродвигатель и подключить его к сети.

Активная вытяжка из фанеры

Есть еще один способ позволяющий изготовить вытяжку самостоятельно. Для реализации данного способа нам понадобится старая, но еще работоспособная вытяжка – иди же можно приобрести недорогую новую модель.

Каркас для купола

Работы по обновлению внешнего вида вытяжки производим по такой схеме:

• Вначале не основе старой вытяжки собираем базу – т.е. нижнюю раму с установленной вытяжной решеткой и электродвигателем.
  Внешний вид конструкции нас беспокоить не должен – все равно потом эти детали будут скрыты за обшивкой.
• Затем – устанавливаем на базу элементы каркаса, изготовленные из фигурных планок. Форма каркаса может быть произвольной – лишь бы она позволила нам разместить внутри купола воздуховод.
• Из тонкой фанеры вырезаем стенки купола вытяжки и оклеиваем ими каркас. Для более аккуратного склеивания стенок купола используем струбцины с насадками из мягкого пластика или резины.

Оклейка каркаса фанерой

• После того как клей полностью полимеризовался – шлифуем фанерный купол, обрабатываем его шпатлевкой и окрашиваем интерьерной краской в выбранный цвет.

Нам осталось только закрепить вытяжку на стене (если мы использовали старую конструкцию, то крепления на ней должны были сохраниться), после чего – подключить воздуховод к вытяжке на кухне  и замаскировать его декоративным коробом. Ну, а как сделать короб для вытяжки на кухне – мы уже знаем!

Конечно, эта технология касается исключительно дизайна вытяжки – но зато доступна она практически любому. Несколько дней работы – и на вашей кузне будет установлено устройство, которого точно не будет ни у кого другого!

Надеемся, что приведенные в данной статье рекомендации оказались вам полезны, и вы нашли ответ на вопрос,  как сделать самому вытяжку на кухне. Конечно, задача перед вами стоит не самая простая – но если постараетесь, то результат будет действительно впечатляющим!

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен

Отличная статья 0

Статьи по теме

Все материалы по теме

jkuhnya.ru

как установить своими руками, инструкция, фото и видео-уроки

Кухонная вытяжка – непременный атрибут современной кухни, незаменимый помощник для каждой хозяйки. Она улавливает запахи, влажный воздух, частички жира и копоти, которые образуются во время приготовления пищи, не позволяя им оседать на стенах, окнах и мебели. Если вы как раз находитесь в процессе выбора этого устройства, обратите внимание на кухонные вытяжки без воздуховода.

Оригинальная вытяжка для современной кухни

Как правило, при покупке вытяжки в первую очередь рассматривается её мощность и дизайн, который должен гармонично вписаться в интерьер кухни. Но эти устройства отличаются друг от друга и другими параметрами, важнейшим из которых является режим работы.

Устройство и принцип работы вытяжки – общие сведения

Устройство любой вытяжки элементарно. Она состоит из двигателя, который приводит в работу вентилятор, и фильтров, задерживающих гарь, копоть и запахи.

Вентилятор создает воздушную тягу и заставляет загрязненный воздух проходить через фильтры. А вот куда он поступает потом – зависит от режима работы вытяжки.

Схема устройства вытяжки

Таких режимов всего два: вытяжной и циркуляционный. Хотя почти все современные модели могут работать в любом из этих режимов в зависимости от ваших потребностей.

На фото выше вы видите схему такой комбинированной вытяжки, где 1 – это жировой фильтр, 3 – двигатель, 4 – крепежные отверстия, а 5 – антивозвратный клапан. Эти  позиции есть в любом виде вытяжного устройства.

Теперь поговорим о различиях.

• Вытяжной режим – это когда загрязненный воздух выводится в вентиляционную шахту или на улицу, то есть, за пределы помещения. Для этого к вытяжке с помощью хомута (6) подключается воздуховод (7), по которому и удаляется воздух, втянутый вентилятором.
• Циркуляционный режим основан на очистке воздуха и возврате его обратно в помещение. В этом случае в воздуховоде нет необходимости, зато устройство снабжается улавливающим запахи угольным фильтром (2) и отверстиями для выхода очищенного воздуха (8).

Более подробно о фильтрах мы расскажем позже, а сейчас поговорим о том, чем хороша вытяжка для кухни без отвода и почему многие специалисты рекомендуют именно ей отдавать предпочтение.

Читайте статью “Как подобрать вытяжку для кухни – решение проблемы за три шага”.

Плюсы и минусы циркуляционной вытяжки

Чтобы оценить достоинства вытяжки-воздухоочистителя, необходимо понимать, что происходит с микроклиматом в кухне и во всей квартире при её работе. А также сравнить работу этого устройства с тем, которое отводит воздух наружу.

Влияние кухонных вытяжек на вентиляцию

Всем известно, что любое жилое помещение нуждается в воздухообмене: удалении загрязненного и насыщенного водяными парами воздуха за его пределы и притоке свежего с улицы.

Вентиляционные каналы в многоквартирных домах как раз и решают эту задачу. И именно в них выводится воздуховод кухонной вытяжки, работающей в вытяжном режиме. Что при этом происходит?

• Перекрывается вентиляционное отверстие на кухне. Когда вытяжка не включена, отработанному воздуху некуда деться, и он остается в помещении.

Обратите внимание. Инструкция по правильному подключению вытяжки требует устройства дополнительного вентиляционного отверстия.

Правильное подключение вытяжки

• Даже если вы все сделали, как положено, существует другая проблема: при закрытых окнах с герметичными стеклопакетами свежий воздух просто не может проникнуть в квартиру. К счастью, такое бывает только в сильные морозы, так как в теплое время года ничто не мешает открывать окна или ставить их на микропроветривание. Но что происходит, когда они закрыты? В зону низкого давления, созданного работой вытяжки, устремляется далеко не свежий воздух из вентиляционных каналов санузлов. И мы дышим тем, что «выдохнули» все наши соседи по стояку.

Проверить наличие обратной тяги можно, поднеся к вентиляционному отверстию зажженную спичку

Внимание! Если вы пользуетесь газовой колонкой с выводом продуктов сгорания в общую вентиляционную систему, то вытяжка может нарушить тягу в дымоходе, направив её в противоположную сторону!

• Если приоткрыть окно, невзирая на мороз, буквально за час при работающей вытяжке произойдет замена всего объема воздуха в квартире средней площади. Но температура в ней упадет до некомфортных значений.
• Наконец, вентиляционные каналы в домах старой постройки могут просто не справиться с тем потоком воздуха, который поступает в них из всех квартир, оборудованных вытяжкой. К тому же они очень часто бывают настолько забиты мусором, что становятся бесполезными.

В частных домах и коттеджах эти проблемы легко решаются: достаточно своими руками пробить отверстие для воздуховода в стене или вывести его на крышу или чердак. А в квартирах ситуацию спасет кухонная вытяжка без трубы.

Во время работы этого устройства внутридомовая вентиляция работает в штатном режиме, так как в неё не поступает огромное количество воздуха, который нужно вывести наружу и заменить свежим.

Вытяжка же засасывает в себя загрязненный воздух от плиты или варочной поверхности, прогоняет его через систему фильтров и возвращает обратно уже, очищенным от примесей.

Принцип работы воздухоочистителя

Казалось бы – все замечательно, выход найден. Но у этого способа воздухоочистки есть не только весомые достоинства, но и недостатки.

Как подключить вытяжку на кухне – смотрите здесь.

Достоинства

Из предыдущего описания уже можно сделать вывод, что кухонные вытяжки без отвода можно устанавливать, когда вентканалы в доме не справляются со своей работой, а возможности сделать индивидуальный воздуховод у вас нет. И это главное достоинство таких устройств.

Но есть и другие:

• Простота установки. Чтобы вытяжка начала работать, достаточно подвесить её над плитой и включить в электрическую сеть. Не нужно делать дополнительное отверстие в вентиляционном канале и тянуть к нему воздуховод, который к тому же может негативно сказаться на эстетике помещения.
• Нет необходимости планировать расположение варочной поверхности вблизи вентиляционных отверстий. Она может оказаться в любом месте кухни, в том числе и не у стены, как обычно, а на «острове».

Вытяжка над «островом»

• В холодное время года не придется открывать окна, чтобы впустить свежий воздух взамен удаленного из квартиры. Для многих владельцев квартир сохранение тепла является серьезной проблемой.

Недостатки

Их немного, но они довольно существенны.

• Эффективность очистки воздуха, которую способна обеспечить вытяжка для кухни без воздуховода, значительно ниже, чем у отводящих устройств.

Для справки. Производительность рециркуляционной системы по сравнению с приточно-вытяжной ниже на 30-50%. Это объясняется тем, что фильтры создают определенное сопротивление движению воздуха.

• Такая вытяжка избавит вас только от жира, копоти и запаха, но не от влажности.
• Она более шумная, что для многих является серьезным недостатком.
• Наконец, вам придется раз в 3-6 месяцев (в зависимости от интенсивности использования) менять загрязненные угольные фильтры. В противном случае вытяжка просто не будет работать.

Замена фильтров

Совет. Нельзя сказать, что вытяжка для кухни без трубы однозначно лучше той, что отводит воздух наружу. Поэтому при наличии действующей вентиляционной системы самым разумным решением станет использование комбинированных устройств, способных работать в обоих режимах.

Как выбрать циркуляционную вытяжку

Думаем, что вы сами разберетесь с внешним видом и конструкцией вытяжки, подходящей для вашей кухни. Главное, чтобы её ширина была больше или равна ширине варочной поверхности. А мы расскажем о других не менее важных параметрах выбора.

Производительность

Мощность вытяжки – самый главный показатель, на которой следует обращать внимание при покупке. От неё во многом зависит цена прибора, но экономить на этом не стоит.

Требуемая мощность рассчитывается исходя из того, что вытяжка должна обеспечить как минимум шестикратный обмен воздуха за час. Для этого вам нужно вычислить объем кухни и умножить его на 6, а ещё лучше – на 10-12.

Пример. Площадь кухни 12 кв.м., высота потолков – 2,7 м.

Минимально допустимая мощность вытяжки: 12 х 2,7 х 6 = 194,4 (куб.м./ч).

Чтобы определить мощность вытяжки, необходимо знать объем помещения

Если кухня объединена с гостиной или столовой, в расчет принимается общая площадь помещения.

Читайте также статью “Какая вытяжка для кухни лучше – особенности выбора”.

Типы фильтров

Вытяжка на кухню без отвода отработанного воздуха оснащается двумя видами фильтров: жиропоглощающим и угольным.

Первый улавливает частицы жира и копоти, не позволяя им проникать внутрь устройства и оседать на механизме. Если такого фильтра нет, вытяжка очень быстро выйдет из строя.

А если он настолько засорен, что уже не пропускает через себя воздух, то пользы от вытяжки не будет никакой. К тому же жир на решетке может загореться от действия высокой температуры.

Поэтому жиропоглощающий фильтр в зависимости от его вида нужно регулярно мыть или менять. Существует несколько видов таких фильтров:

1. Металлические (алюминиевые) фильтры являются многоразовыми. Они представляют собой модуль из нескольких слоев тонколистового перфорированного алюминия. Мыть их следует очень осторожно, используя обезжиривающие средства.

Грязный и чистый фильтры

Совет. Проще всего очистить фильтр в посудомоечной машине. Но частицы пищи с грязной посуды могут засорить мелкие отверстия, поэтому мыть их лучше по отдельности.

2. Многоразовыми считаются и фильтры из акрилового волокна. Их стирают в теплой воде с мылом по мере загрязнения, при этом, не сильно выжимая, чтобы не повредить.
3. Одноразовые флизелиновые, бумажные или синтепоновые фильтры подлежат замене после того, как нанесенные на их поверхность знаки перестают различаться под слоем жира.

Флизелиновый одноразовый фильтр

Угольные фильтры предназначены для поглощения запаха готовящейся пищи. Внутри них находятся гранулы активированного угля, общая площадь поверхности которых достаточно велика, что позволяет менять фильтры один раз в несколько месяцев.

Сменные угольные фильтры

Такие фильтры входят в комплект вытяжки, если она предназначена для рециркуляционного или смешанного режима работы. Как происходит их замена, вы можете узнать, посмотрев видео ролик.

Дополнительные функции и типы управления

Современный рынок предлагает потребителям огромное разнообразие кухонных воздухоочистителей, отличающихся дизайном, габаритами, типами установки и наличием дополнительных функций.

Вытяжка на кухню без трубы в бюджетном исполнении обычно снабжается только переключателем скоростей, которых может быть от одной до трех, и встроенной подсветкой.

Устройства же класса люкс могут иметь следующие удобные функции:

• Дисплей на панели управления, позволяющий контролировать режим работы и производительность.
• Встроенный таймер и часы.
• Датчики автоматического выключения и включения, самостоятельно реагирующие на температуру и влажность воздуха и выбирающие оптимальный режим работы.
• Индикатор загрязнения фильтра.
• Режим интенсивной работы.
• Режим периодической работы, обеспечивающий нормальную работу вентиляции в ваше отсутствие.
• Пульт дистанционного управления.

Управлять работой вытяжки можно с помощью механической или электронной панели управления. Последние устанавливаются только на дорогие модели и позволяют активировать функции устройства путем легкого прикосновения к сенсору.

Тогда как механическая панель оснащается кнопками, клавишами или слайдерами (ползунками).

Электронная панель управления вытяжкой

Заключение

Надеемся, что после прочтения этого материала вы стали лучше понимать, что такое кухонная вытяжка без воздуховода, как она работает и в каких случаях предпочтительно её использование.

Какие бывают вытяжки для кухни – смотрите здесь.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен

Отличная статья 0

Статьи по теме

Все материалы по теме

jkuhnya.ru
