Содержание

какую трубу использовать, трубы из нержавейки, температура в дымоходе печки

Содержание:

Обустройство дымохода для банной печи лучше доверить опытному мастеру, но владельцу будущей постройки на приусадебном участке не помешает разобраться в тонкостях такой работы.


От правильного устройства одного из главных элементов бани зависит продолжительность сохранения тепловой энергии в помещении, пожаробезопасность строения, а также своевременный вывод продуктов сгорания топлива.

Сегодня в специализированных магазинах можно получить подробную консультацию относительно приобретения комплекта элементов, необходимых для установки дымохода в банной постройке. Для этого у продавцов-консультантов имеется специально разработанное программное обеспечение.

Разновидности дымоходов для банных печей металлическими конструкциями не ограничиваются.

Какими же они бывают?

Типы печных дымоотводов

Дымоходы для бань отличаются:

  • по материалу изготовления;
  • по конструкционным особенностям и по месту установки.

На протяжении многих лет дымоходы для банной печи традиционно делали из обожженных кирпичей. Сейчас все большую популярность стали приобретать металлические изделия.


По месту расположения и конструкционному решению они бывают двух видов:

Выбирают оптимальный вариант с учетом преимуществ и недостатков каждого типа труб для дымоотведения.

Кирпичные дымоходные конструкции

Прежде дымоходы выкладывали из кирпичей, поскольку при возведении данного элемента печей этому строительному материалу не было альтернативы. Создание кирпичной кладки является трудоемким процессом. Без использования схемы укладки и обязательного соблюдения всех параметров конструкции в этом случае не обойтись.

Кирпичные дымоходы отличаются прочностью и долговечностью, что доказано временем. Такой материал как кирпич обладает структурой, способной аккумулировать тепловую энергию и равномерно отдавать ее. Кирпичная конструкция гораздо пожаробезопасней, чем сборный дымоход из металла, произведенный согласно новейшим технологиям.


Существенным недостатком дымохода, выложенного из кирпичей, является шероховатая и имеющая углы их внутренняя поверхность. На ней собирается сажа, которая со временем начинает мешать прохождению дыма и снижает тягу, что отрицательным образом отражается на степени прогрева отопительного агрегата.

Кирпичная труба для банной печи, сильно покрытая сажными отложениями изнутри, способна вызвать задымление бани или даже загореться в процессе растопки от искр, попавших на нее (прочитайте: "Почему дымит печь в бане и как это исправить"). В итоге подобная ситуация может привести к печальным последствиям.

Металлические дымоходы

Смонтировать металлическую дымоотводящую трубу гораздо проще, чем кирпичное строение и обойдется ее установка намного дешевле. Используемые сейчас сэндвич-конструкции изготавливают с утеплителем. Они отличаются практичностью по сравнению с одностенными металлическими изделиями, но у них отсутствует способность продолжительное время сохранять тепло внутри агрегата.

Основное преимущество металлических конструкций заключается в наличии гладкой внутренней поверхности, на которой отсутствуют грани. Благодаря такой особенности, дым беспрепятственно будет выходить наружу под воздействием турбулентного потока.


У металлических дымоходов имеется и недостаток. Когда происходит резкий перепад температуры, на внутренней поверхности может образоваться конденсат. Если такую конструкцию для отопительного прибора планируют установить в регионе с продолжительными суровыми зимами, то необходимо отдать предпочтение трубам, имеющим максимально толстый слой теплоизолятора.

Внешняя и внутренняя дымоотводящая система

При выборе дымохода следует учесть, какой будет применен вид монтажа – внутренний или внешний. У каждого способа установки имеются свои преимущества и недостатки и о них также нужно знать перед тем, как решать, какую трубу использовать для банной печи.

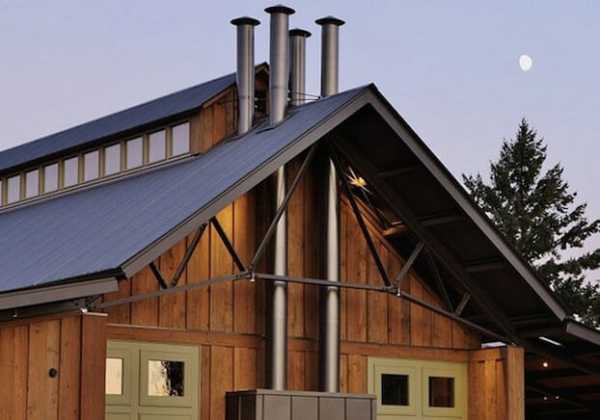

В свое время американские архитекторы придумали способ, позволяющий выносить дымовыводящую конструкцию на наружную поверхность стены здания. Такой вариант установки дымохода стал использоваться в отечественных банях по причине простоты устройства. Труба, подключенная к печи, не поднимается к потолочному перекрытию помещения, а выводится сквозь стену постройки наружу.

К преимуществам смонтированного таким образом дымохода относится повышенная безопасность и то, что не требуется в кровле и чердачном помещении делать изолированные переходы. Прокладка трубы наружу через стенку избавляет постройку от возможного протекания атмосферных осадков через щели и зазоры, образующиеся между покрытием крыши и трубой.

Но у внешнего дымохода есть существенный недостаток – он быстро выхолаживается, а это означает, что внутри него образуется конденсат. Чтобы устранить данную проблему, трубу следует тщательно утеплить.

Еще один отрицательный момент, присущий вынесенным наружу дымоходным конструкциям - это невозможность отдавать дополнительное тепло притом, что расход топлива возрастает.


Встречаются также комбинированные дымоходы. В них от прибора отводят металлическую трубу, после чего выводят ее наружу на улицу. Далее она попадает в выложенный из кирпича дымоход, встроенный в стену и поднимающийся на требуемую высоту.

Находящуюся внутри бани металлическую дымоотводящую конструкцию размещают сверху каменки и поднимают ее до потолочного перекрытия, прокладывают через чердачное помещение и кровлю до уровня конька, расположенного на крыше.

Такие дымоходы имеют большое преимущество, поскольку вся тепловая энергия, получаемая в печной топке, при продвижении через трубы из нержавейки или стали будет одновременно обогревать чердак и комнаты банной постройки. Это означает, что воздух в помещениях остывает дольше, что приводит к значительной экономии расхода топлива.

При условии правильного выполнения монтажа конструкции внутреннего дымоотведения и постоянного контроля над целостностью мест соединения элементов система способна прослужить без ремонта на протяжении многих лет.

У подобных вариантов имеется недостаток, который заключается в необходимости прокладывать трубу через перекрытия и кровлю.

Материалы для постройки дымоходов

Все необходимые материалы нужно покупать после выбора варианта конструкции дымоотведения.

Для устройства кирпичного дымохода следует приобрести жаростойкий кирпич и особый состав, предназначенный для выполнения кладки, который представляет собой сухую смесь. Некоторые опытные печники предпочитают работать с раствором на основе глины. Также потребуется материал для создания грибка над трубой.

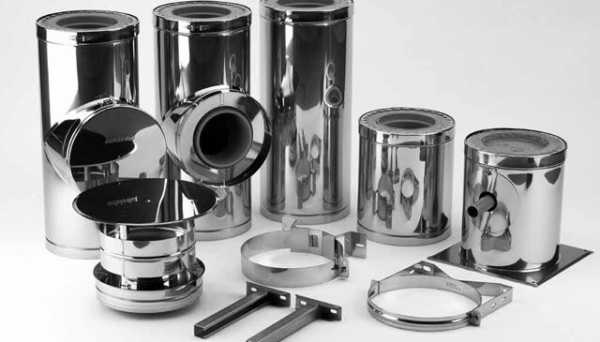

Чтобы смонтировать дымоход для банной печи из нержавейки или стали, сначала составляют подробный чертеж конструкции с нанесением на него всех изгибов трубы и только потом приобретают требуемые детали.


На бумаге должны быть отражены места прохождения системы дымоотведения через ограждающие элементы постройки. В точках поворота трубы указывают примерную величину угла изгиба. Исходя из подготовленной схемы, продавцы-консультанты специализированного магазина всегда подберут все необходимые материалы для проведения монтажных работ.

Кроме этого, нужны будут два металлических листа, имеющих отверстия, которые аналогичны диаметру трубы. Они потребуются для крепления на потолочном перекрытии бани и на полу чердачного помещения. Также необходим жароустойчивый материал для укладки вокруг трубы на чердаке. Он будет служить защитой для легковоспламеняющихся элементов, находящихся вокруг дымоотводящей конструкции.

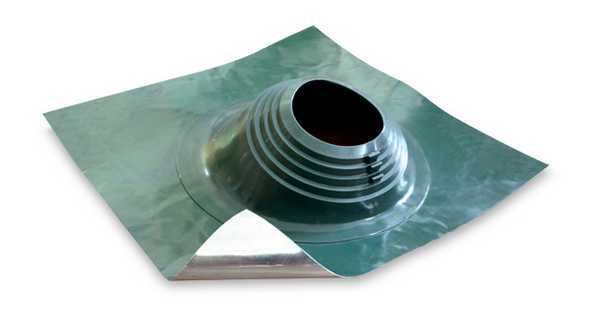

Чтобы обустроить гидроизоляцию около трубы на крыше здания потребуется клей-герметик и особый резиновый уплотнитель, который помещают на дымоход.

Критерии подбора труб

При покупке этих элементов для системы дымоотвода непременно учитывают следующее:

  1. Величину их внутреннего сечения. Трубы для банных печей из нержавейки или стали рассчитывают с учетом проектируемой мощности агрегата. Для банных построек внутренний диаметр обычно составляет 15 –20 сантиметров. В том случае, если сечение будет слишком большим, тепло не сможет задерживаться в печи, а трубы чересчур малого параметра не создадут тягу, требуемую для отвода дыма. При этом ни на одном из участков конструкции диаметр не должен быть менее, чем у выводного патрубка нагревательного агрегата.
  2. Протяженность трубы для дымохода не может составлять меньше 5 метров, а более точная величина этого параметра зависит от места монтажа на крыше. Если ее  планируют выводить в середине ската, то трубу нужно приподнимать над уровнем конька на50 сантиметров. Наилучшим вариантом места расположения дымохода на кровле принято считать 1,5 метра от конька, но эта величина не является обязательной и во многом зависит от месторасположения печи в помещении. На качество тяги влияет высота трубы.
  3. Чтобы конструкция прослужила долгое время, толщина металла для изготовления труб должна быть не меньше 1 миллиметра.
  4. При условии, что в системе дымоотвода запланирована установка бака для подогрева воды, эта емкость будет функционировать по «самоварной» системе – ее приваривают к трубе дымохода. Читайте также: "Какие бывают баки для бани из нержавейки и способы их монтажа".


Компании, занимающиеся выпуском такого вида труб, изготавливают их с предварительно установленным водогрейным баком. В нем имеется 2 - 3 отверстия, предназначенных для подключения элементов водопровода, чтобы наполнить емкость и развести нагретую воду по точкам ее забора.

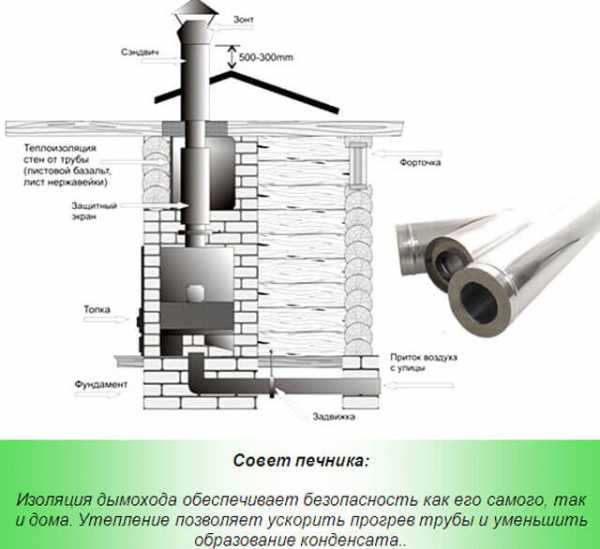

Устройство внутренних металлических дымоходов

После завершения установки каменки приступают к обустройству дымоходной конструкции, выполняя работу от патрубка банной печи. Это может быть как началом металлического дымохода, так и участком конструкции дымоотведения, соединяющим отопительный агрегат с кирпичной трубой.

Поскольку дымоходы бывают двух типов, то их монтаж отличается. Когда трубу размещают внутри банной постройки, то практически вся конструкция располагается вертикально. Установку из отдельных элементов выполняют таким образом, чтобы каждая выше расположенная деталь была помещена на находящуюся ниже. Этот способ называется монтажом «по дыму».

При использовании сэндвич-труб, изображенных на фото, их устанавливают иначе, применяя метод «по конденсату». Его суть в том, что для обустройства внутренней части системы верхнюю трубу помещают в раструб нижнего элемента. Для наружной части конструкции задействуют способ «по дыму».

Благодаря такому устройству дымохода скопившаяся в трубе влага сможет беспрепятственно стекать вниз и попадать в конденсатосборник, не касаясь теплоизоляционного материала, который в случае переизбытка в нем влаги теряет присущие ему свойства.

Места стыка элементов следует располагать так, чтобы соединение не находилось на уровне кровли, а также не попадало на чердачное и межэтажное перекрытие. Если отопительный агрегат планируется монтировать в непосредственной близости от деревянных стен, их необходимо обезопасить от возгорания или перегрева. Для этого используют жаростойкие материалы, такие как асбестовые плиты, которые крепят в два слоя.

При монтаже водогрейных баков самоварного типа, их нужно располагать недалеко от топочного отделения, непосредственно над ним или на чердаке, если горячую воду нужно будет распределять не на одно помещение, а на два – моечную комнату и душевую.


Перед тем, как приступить к установке труб, места их соединения следует промазать жаростойким герметиком и после завершения работы дополнительно зафиксировать при помощи особых широких хомутов.

Когда при соединении отдельных деталей дымохода между ними остаются значительные зазоры, то часть, которую нужно вставить, уплотняют. Для этого задействуют асбестовый шнур – им обматывается труба.

Первый из участков конструкции, прикрепляемый к патрубку агрегата, нельзя делать многослойным, он должен быть выполнен из одностенной металлической трубы со специальными соединениями, в которой имеется задвижка. Этот элемент регулировки дымохода (шибер) используют для создания и поддержания требуемого уровня тяги на время, пока баня прогревается. После завершения топки задвижка позволяет отопительному агрегату долго сохранять тепловую энергию.

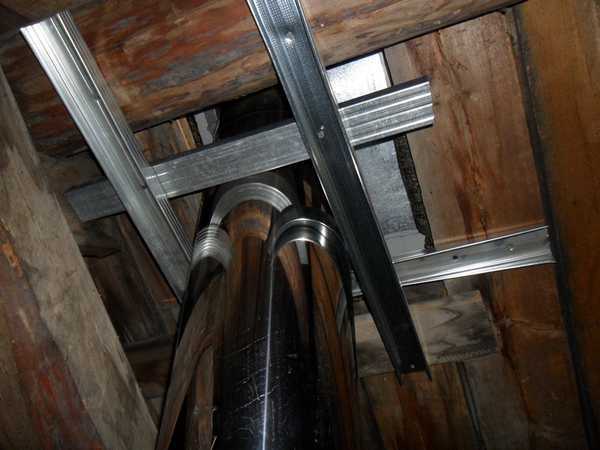

Чтобы легче было прокладывать трубу через перекрытие, желательно задействовать короб. Высота его стенок должна превышать толщину преграды на 30 –40 сантиметров. Между стенками короба и трубой оставляют расстояние, равное минимум 18 –20 сантиметров.


Порядок монтажа этого элемента следующий:

  1. В потолке вырезают отверстие квадратной формы так, чтобы в него вошел короб, нижнюю часть которого закрепляют на потолочном перекрытии.
  2. Через сделанное в дне отверстие дымоотводящую трубу выводят на чердак.
  3. Потом короб полностью до самого верха наполняют жаростойким материалом, имеющим небольшой вес, например, минватой или керамзитом средней фракции. Утеплитель нужно уложить максимально плотно.
  4. На чердаке короб накрывают металлической крышкой, оборудованной круглым отверстием. Его помещают на выступающую часть трубы.

Как правило, элементы дымохода располагают в чердачном помещении вертикально, но иногда они могут попасть на бруски обрешетки. В этом случае в конструкции делают небольшой изгиб, используя отводы.

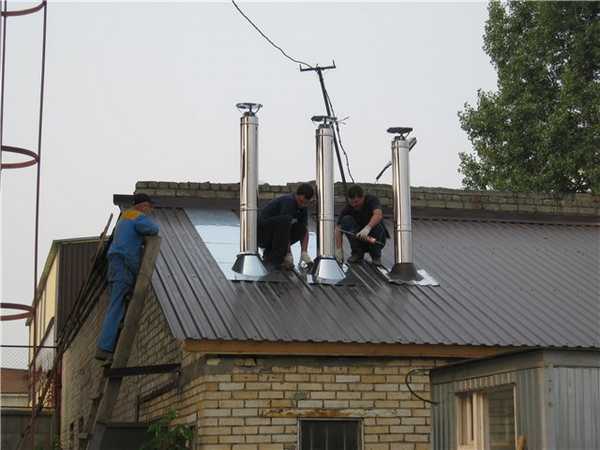

Когда трубу прокладывают через кровлю строения, со стороны чердака крепят лист металла или асбеста. Он должен иметь отверстие круглой или овальной формы – это зависит от угла наклона крыши. Вокруг трубы, чтобы обезопасить элементы стропильной системы от возможного возгорания, следует уложить жаростойкую изоляцию, применив асбестовые плиты или минеральную вату (прочитайте также: "Как изолировать трубу в бане – проверенные способы изоляции").

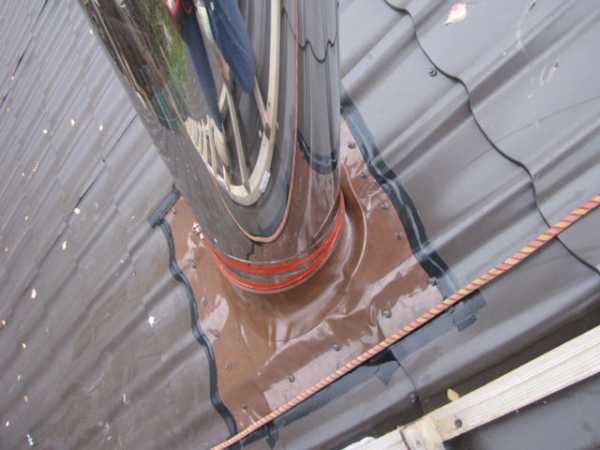

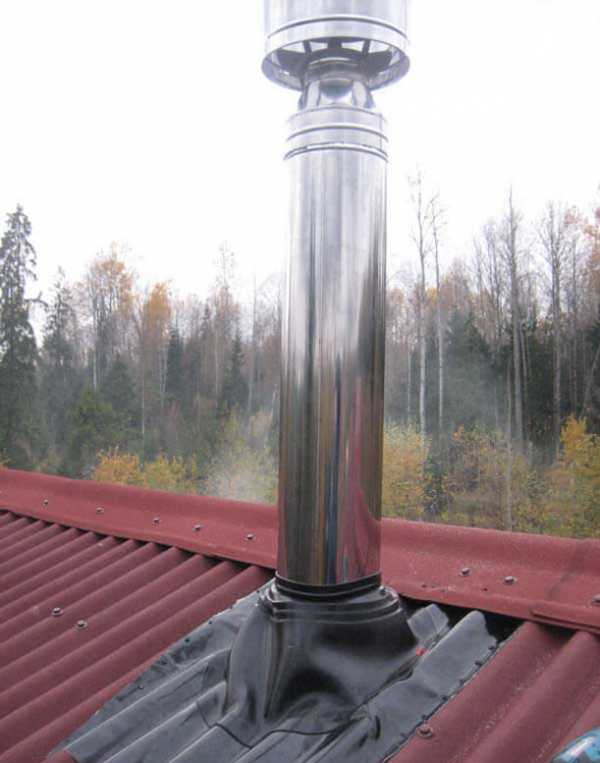

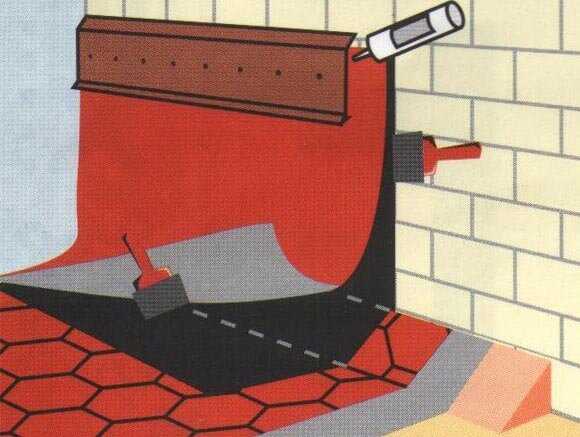

После того, как уложен кровельный материал, выполняют гидроизоляционные мероприятия, поскольку в зазоры между покрытием постройки и трубой иногда может попадать влага. На трубу надевают эластичный элемент. Его фиксируют на поверхности крыши с помощью влагостойкого герметика, а затем надежно закрепляют, используя крепежи для кровли. Поверх трубы устанавливают защитный зонт - он не допустит попадания внутрь конструкции различного мусора, сухих листьев, веток, пыли и осадков.

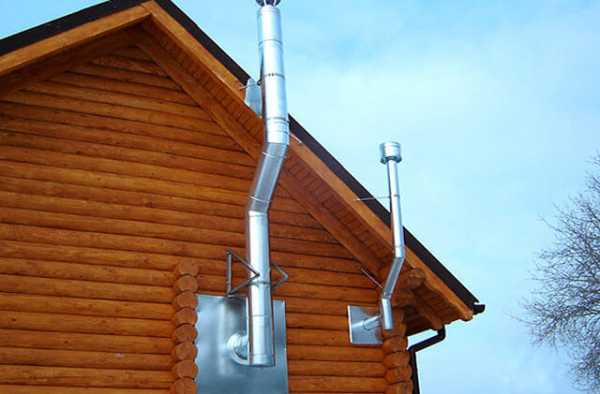

Установка внешних металлических конструкций дымоотвода

Если схемой монтажа дымохода предусматривается внешнее его размещение, трубу, идущую от отопительного агрегата, прокладывают через стену постройки. Чтобы обеспечить безопасность процесса эксплуатации, специалисты советуют выложить кирпичную кладку, которая позволит изолировать стену, когда через нее будет выведен дымоход.

Для разворота трубы в направлении стены потребуется такое изделие как отвод или колено. Эти элементы конструкции имеют изгибы под углом 45 или 90 градусов. Их подбирают с учетом схемы установки системы дымоотведения.


Труба на печку в баню может быть выведена через стену, как посредством короба, так и через чердачное перекрытие. Короб при этом наполняют каменной ватой. Поскольку вокруг трубы могут быть небольшие зазоры, их обрабатывают термостойким герметиком.

С внешней стороны постройки устанавливают тройник. От него дальше будет осуществляться монтаж элементов конструкции: наверх, вдоль стены и к месту сбора конденсата, расположенного внизу.

Для вертикальной фиксации дымохода задействуют крепления-держатели. Труба для обеспечения хорошей тяги должна возвышаться над высотой конька примерно на 50 сантиметров. Поверх оголовка помещают защитный грибок.

Дымоходы из кирпичей

Выложенный из кирпича дымоход может быть коренным или насадным. Для печей, устанавливаемых в банных постройках, в большей степени подходит первый вариант, который размещают рядом с отопительным агрегатом.

Если печь возведена из кирпичей, тогда дымоход к ней пристраивают. Когда агрегат изготовлен из металла, то его соединяют с кирпичной дымоотводящей системой посредством металлической трубы.


Примерно схема дымохода из кирпичей состоит из следующих элементов:

  1. Дымовая задвижка, которая регулирует внутреннюю тягу каменки. Ее устраивают в непосредственной близости к потолочному перекрытию. От задвижки зависит интенсивность сгорания топлива и время нахождения печи в горячем состоянии.
  2. Распушка (разделка). Предназначается для прокладки трубы через чердачное перекрытие. Так принято называть утолщение стенок дымохода при условии сохранения величины его внутреннего сечения. Данный элемент конструкции нужен, чтобы обезопасить материалы изготовления перекрытия от перегрева и последующего возгорания.
  3. Стояк - прямой отрезок трубы. Он находится над распушкой и пролегает через чердачное помещение.
  4. Выдра. Ее выкладывают в месте вывода дымохода через кровлю. Ее назначение – предохранение стропильной системы от возможного перегрева. Кроме этого за счет кирпичей, выступающих из конструкции наружу, выдра прикрывает зазоры между материалом кровли и кладкой дымохода.
  5. Шейка – это место, где труба сужается до начальных внешних параметров.
  6. Оголовок. Он располагается над шейкой. При его обустройстве кирпичи выкладывают так, чтобы они выступали наружу за стены дымохода. В результате оголовок обеспечивает дополнительную защиту от атмосферных осадков.
  7. Колпак металлический. Устанавливается на самом верху дымохода. Не дает пыли, грязи, воде проникать внутрь системы.

Возведение кирпичных дымоотводящих конструкций

Дымоход должен получиться ровным, без выступов и проемов за исключением отверстия, предназначенного для вмуровывания трубы из нержавейки или стали.

Его выкладывают из кирпичей в форме столба с внутренним сечением в форме колодца, размер которого может быть в зависимости от мощности агрегата:

  • «в полкирпича» – 130х130 миллиметров;
  • «в кирпич» - 130х260 миллиметров.

Основой для дымоотводящей системы является фундамент. Он выкладывается той же толщины, как и для печи и образует с ним общую конструкцию. Трубу поднимают до определенного ряда и монтируют задвижку. Дальше продолжают делать работу согласно схеме, подходящей для обоих типов дымохода. Количество кирпичей, уложенных на каждой стороне конструкции, может меняться с учетом ее размера.


Последовательность действий при кладке согласно порядовке:

1-й ряд – является последним рядом обустройства шейки трубы.

2-й ряд. Приступают к выкладке распушки - кирпичи располагают со сдвигом наружу приблизительно на третью часть длины кирпича. В процессе работы нужно будет использовать не только целые изделия, но и их фрагменты. Для этого их небольшой киркой разбивают на нужные части.

При смещении кирпичей в сторону, их изнутри конструкции следует дополнять фрагментами, поскольку внутренний диаметр колодца в течение кладки должен оставаться неизменным. Если не придерживаться данного правила, сила тяги может значительно снизиться.

С 3-го по 5-й ряд. Продолжают выкладывать распушку, смещая кирпичи на треть их длины и сохраняя величину внутреннего сечения.

6-й ряд. Его размер аналогичен пятому, но укладывается он без сдвига.

7-й и 8-й ряды. Порядок кладки аналогичен первому ряду.

После завершения создания разделки приступают к возведению выдры, но эта работа отличается сложностью, поскольку при помощи каждого последующего ряда в результате должна получиться ступенька с выступающими на треть кирпичами:

  1. Ее первый ряд по размеру и форме делают аналогично последнему ряду распушки.
  2. Начиная со второго ряда, приступают к выкладке ступенек, которые расширят конструкцию на одну треть ширины кирпича в наружную сторону.
  3. Все последующие ряды кладут согласно схеме создания выдры.

Потом следует шейка, а за ней – оголовок, состоящий из двух рядов, при этом нижний ряд делают выступающим наружу. На завершающем этапе ставят колпак.


В итоге горючие элементы, присутствующие в чердачном перекрытии, будут защищены распушкой, но создать гидроизоляцию трубы все же надо, причем до того, как крыша будет накрыта кровельным материалом. Делают гидроизоляционные работы с использованием мастики и рубероида. Нужно нанести мастику на поверхность нижней части трубы, а потом разогреть при помощи горелки. Далее на горячий состав приклеивают рубероид.

Затем поверх гидроизоляции вплотную к трубе монтируют кровельный материал, а уже на него накладывают декоративную отделку, получившую название «фартук». Все оставшиеся зазоры как можно плотнее наполняют герметиком, чтобы влага не проникала в щели между кирпичной трубой и кровлей.

Несмотря на то, что создание дымохода лучше доверить профессионалам, его возвести можно и самостоятельно. Наиболее сложной задачей считается монтаж узлов прокладки трубы через стены и перекрытия. Следует предварительно изучить имеющуюся на данную тему информацию.

Специалисты предупреждают: дымоход представляет собой конструкцию, от качества устройства которой зависит не только здоровье, но и жизнь людей, не говоря о целостности банной постройки и сохранности имущества.

Особое внимание нужно уделить пожаробезопасности конструкции, поскольку при активном горении температура в дымоходе банной печи может достигать 500-700 градусов. В процессе строительства нельзя допускать никаких упрощений в работе – это может стоить человеческой жизни.

При наличии малейших сомнений в собственных возможностях лучше заказать обустройство дымохода у специалистов.

banyaspec.com

установка, вывод через крышу дома, как правильно закрепить, вывести, монтаж

Содержание:

Особое внимание при сооружении печи нужно уделить правильному обустройству дымоходной трубы, без которой невозможна долговременная эксплуатация отопительной конструкции. Поскольку услуги профессионального печника стоят дорого, экономные домовладельцы нередко принимают решение самостоятельно установить трубу на крыше.


Особенности конструкционного устройства дымоходов

Требуется установка печных труб в домах, где есть русская печь или камины, функционирующие на твердом топливе. При желании иметь настоящую отопительную конструкцию из кирпича или камня, для ее монтажа нужно подобрать верное месторасположение. В древние времена люди в первую очередь выкладывали печь, а только потом возводили стены.

Чтобы не спровоцировать возникновение пожароопасной ситуации, необходимо придерживаться ряда правил. Так нельзя располагать над печью большое количество деревянных потолочных элементов, поскольку там отмечается высокая температура воздуха, что чревато большими неприятностями, вплоть до воспламенения балок и перекрытий.


От того, насколько прямо расположена печная труба на крыше и от ее длины зависит производительность дымоотводящей конструкции. Для обеспечения требуемой силы тяги, нужно, чтобы воздух обдувал дымоход в месте нахождения конька или недалеко от него.

Нельзя допускать быстрого охлаждения газов, появляющихся в печной шахте в результате горения топлива. Поэтому нужно обеспечить не только правильную установку печной трубы на крыше, но и ее качественную изоляцию. Если этого не выполнить, в месте соприкосновения теплых воздушных масс с холодными будет постоянно появляться конденсат – он со временем пропитает дымоход и начнет спускаться ниже, разрушая конструкцию и засоряя ее.

Выбор материалов для печной трубы

При сооружении печи нужно правильно приобрести стройматериалы, только так можно обеспечить дымоотводящему каналу оптимальный температурный режим и долгий срок эксплуатации. Материалы должны прогреваться быстро.

Для постройки печных труб используют:

  • керамику;
  • металл;
  • асбестоцементные растворы.


У каждого из перечисленных материалов имеются свои недостатки - это не позволяет назвать их выбор идеальным. Поэтому, приобретая ту или иную продукцию, следует учитывать, насколько товар подойдет для устройства печной трубы на крыше.

Например, металлические конструкции выглядят неплохо, но только при условии сооружения насадного дымохода. А вот делать коренную модель трубы из металла обойдется очень дорого.

При строительстве внутренних частей дымоходов используют кирпичи или модули – материалы устойчивые к возгоранию и долговечные. Для внешних участков конструкции лучше задействовать асбестоцементные изделия.

Разнообразие схем дымоходов

При постройке дымохода используют одну из существующих схем, согласно которой и производится выбор стройматериалов. Если правильно подобрать ее, можно значительно сэкономить средства и время на проведение работ.

Схемы расположения труб с учетом вида конструкции бывают:

  • скрытыми – их монтируют в вентиляционных ходах, имеющихся внутри стен строений;
  • насадными – дымоход подсоединяют к выходному отверстию воздуховодов печей или каминов;
  • внешними – трубы устанавливают на фасаде или кровле;
  • коренными – вертикально расположенный стояк монтируют на собственном фундаменте.


Перед тем, как выводить трубу за пределы здания, сначала обустраивают внутренние скрытые участки, а потом приступают к сооружению внешнего дымохода. Коренные или насадные схемы предполагают вывод дымоходных систем через крышу или чердачное помещение.

Самостоятельное строительство печных труб

Технология обустройства дымового канала имеет много общего с монтажом обычного воздуховода. Разница заключается в наличии более строгих требований, предъявляемых к эксплуатации дымохода. Поэтому процесс обустройства трубы для печей требует проведения точных расчетов, выбора строительных материалов, деталей для крепежа, огнеупорных замазок и прочего.

Труба модульная

В том случае, когда дымоход планируется прокладывать в стене дома, данный нюанс следует учитывать на этапе возведения стены, иначе отверстие нужно будет пробивать при помощи отбойного молотка. Можно обустроить печной воздуховод в уже обустроенном вентиляционном канале, но в результате значительно ухудшится пожаробезопасность конструкции дымоотведения.

Для реализации скрытой схемы трубы нужно воспользоваться услугами опытного архитектора, поскольку в процессе эксплуатации печи возможны температурные деформации – увеличиваются размеры канала от воздействия горячего газа, тем самым подвергая стены разрушительным процессам.

Участки дымохода внутри несущих конструкций можно обустраивать из многослойных блоков. Их помещают по всей поверхности стены, используя для фиксации температуроустойчивый клеящий состав. Этот материал способен нивелировать термические деформации, благодаря прокладкам- демпферам и тем самым обеспечить целостность постройки.

Главное преимущество такой конструкции в том, что не требуется изоляция трубы на крыше дома - канал будет выходить наружу над уровнем кровли внутри фронтона.

Насадной стальной дымоход

Для работы по установке дымоходов из стали не требуются специальные навыки и большие временные затраты, поэтому им часто отдают предпочтение домовладельцы, да и стоят такие конструкции относительно недорого.

При этом нужно учитывать, что:

  1. Любая труба из металла состоять должна не менее, чем из двух частей, и соответственно разбираться. После того, как через несколько лет первая секция прогорит от высоких температур, менять нужно будет не всю конструкцию, а только ее участок.
  2. Там, где будет производиться вывод печной трубы через крышу и стену, укладывают огнеупорную изоляцию, иначе возможно возгорание постройки.
  3. Участок трубы, находящийся в неотапливаемом помещении, необходимо качественно изолировать, чтобы холодные воздушные массы не остужали газ и тем самым не влияли на производительность теплоагрегата. В итоге конденсат не будет собираться на поверхности трубы и та не станет ржаветь.

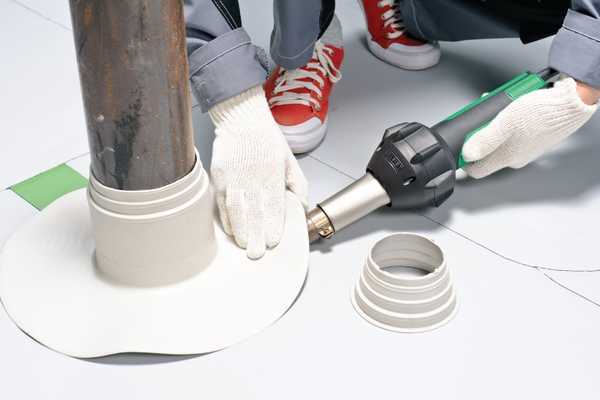

  4. Обязательно нужно обустраивать гидроизоляцию металлических труб при помощи негорючих материалов.


Монтируют металлическую насадную конструкцию поэтапно:

  1. Первое колено надевают на патрубок экрана или на выходное отверстие воздуховода печи.
  2. Второе кольцо выводят через чердак в помещение и фиксируют на огнеупорной распорке.
  3. Соединяют оба колена.
  4. Третий сегмент выводят на чердак посредством сквозного проема в крыше. Место выхода трубы на улицу перекрывают сферическим кожухом.

Коренная кирпичная труба

Такого типа печной дымоход из кирпичей прослужит много лет. Обустраивают коренную трубу на фундаменте, который закладывают отдельно при постройке цокольного этажа.

Технология монтажа данного дымохода более сложная, чем насадной металлической конструкции. Дело в том, что коренная труба должна выдерживать продольную нагрузку от веса всего агрегата, поэтому ее выкладывают из обожженных кирпичей.


Особенность сооружения:

  1. Для строительства дымоходного канала оставляют отверстие величиной с кирпич или полкирпича. Чтобы выложить один слой, будет достаточно 4 -6 кирпичей.
  2. Слои выкладывают так, чтобы нижний стыковочный шов ряда был под целым кирпичом.
  3. Прежде, как вывести печную трубу через крышу, в месте, где она пройдет перекрытие, делают специальный модуль – для смещения оси участка, пронизывающего кровлю, относительно оси части дымохода, находящейся в комнате.

Конструкция этого типа отличается сложностью, и ее монтируют, когда других вариантов нет.

Внешний дымоход

Трубу, смонтированную из металлических или асбестоцементных модулей, устанавливают вдоль фасада строения, передвигаясь в направлении снизу вверх.

У внешних конструкций имеются особенности:

  • в месте, где труба входит в здание, обустраивают отверстие, посредством которого потом выводят горизонтальный сегмент дымохода;
  • место соединения горизонтального и вертикального участков оформляют в виде тройника, у которого одну часть закрывают заглушкой. Данный элемент используют при чистке дымохода;
  • трубу крепят к фасаду при помощи разъемного типа металлических хомутов. Нижнюю часть дымохода укрепляют надстройкой, специально возведенной на отдельном фундаменте.

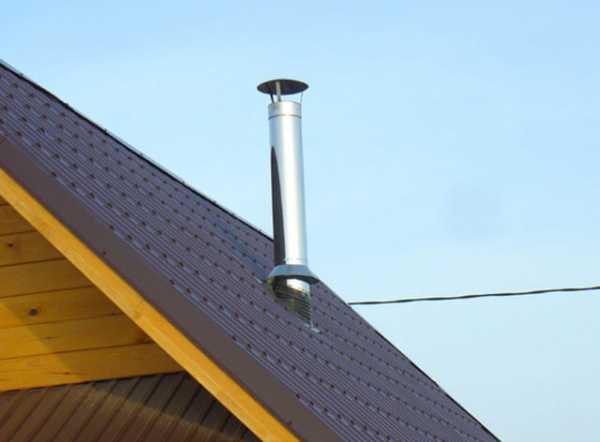

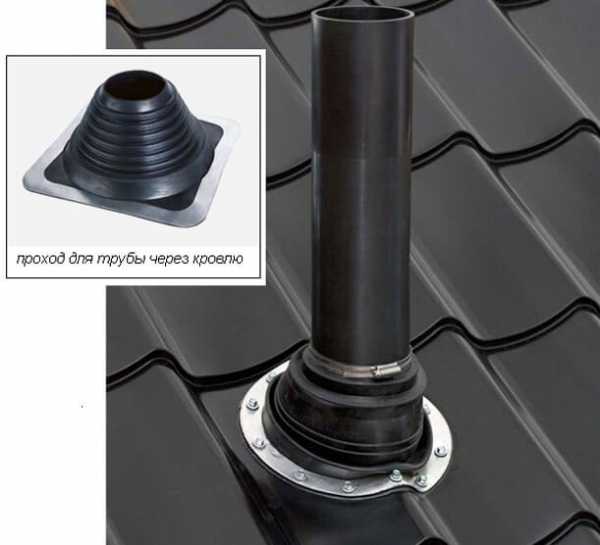

Вывод трубы через кровлю

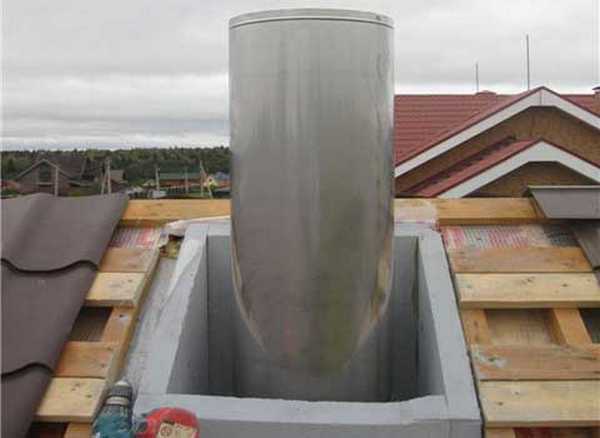

При выведении дымоотводящей конструкции через перекрытие крыши нужно обеспечить:

  • защиту места ее выхода, чтобы внутрь здания не попадала влага или мусор;
  • надежную пожаробезопасность.

Выводят трубы снизу-вверх непосредственно на конек или около него. Когда это делается на конек, обустроить точку примыкания будет несложно. Поскольку на нем не собираются атмосферные осадки или сухая листва, тем самым автоматически уменьшается риск появления протечки. Читайте также: "Как сделать проход трубы через крышу из металлочерепицы – проверенные на практике варианты".

В любом случае потребуется сооружение стропильной системы c прерывающейся балкой или вообще без несущей балки. Поэтому нужны будут дополнительные подпорки, но их не всегда можно сделать, особенно при наличии мансарды.


Не следует выводить дымоход в месте, где сходятся два ската крыши, так как тогда практически невозможно обеспечить качественное соединение и изоляцию.

При проведении строительных работ необходимо учесть некоторые важные нюансы:

  1. Между крышей и стропилами выдерживают расстояние не меньше 25 сантиметров.
  2. В случае, когда мансардная двускатная крыша построена из воспламеняющихся стройматериалов, нужен зазор величиной от 13 до 25 сантиметров. Если в данном случае использовались негорючие изделия, достаточно нескольких сантиметров.
  3. Печную трубу надо удалять от обрешетки.
  4. Для защиты слоя теплоизоляции от влаги и воздействия горячего пара следует обустроить непрерывную тепло- и пароизоляцию, но обязательно с небольшим зазором.
  5. Идеальным решением будет сооружение в примыкающей к дымоходу зоне короба из металлических листов. Его располагают на расстоянии примерно 15 сантиметров от трубы. Имеющийся зазор заполняют негорючей теплоизоляцией, которой является, например, каменная вата.

Изоляция дымоходной конструкции

Обустраивают изоляцию снаружи после завершения оштукатуривания дымохода. Материал наклеивают, пока штукатурка не подсохла. Поверх него производят финишную облицовку. Если дымоходная конструкция сделана из металла или асбестоцемента, для изоляции используют каменную вату или рулонные материалы. Читайте также: "Как почистить трубу дымохода правильно и безопасно – варианты и способы".

Когда производится монтаж печной трубы на крыше, изолированный дымоход имеет ряд преимуществ:

  1. Повышается эффективность функционирования печи, причем в несколько раз.
  2. Становится выше уровень безопасность при работе агрегата.
  3. Печь приобретает эстетичный внешний вид.


Чтобы сделать на двускатной кровле трехуровневую гидроизоляцию, нужно:

  1. Сначала загрунтовать конструкцию полимерной мастикой и наклеить супердиффузионную мембрану, завернув ее края, благодаря чему будет обеспечен герметичный стык дымохода с крышей, даже когда попадет влага.
  2. Сверху и снизу установить уголки из металла. Верхние металлические листы укладывают на нижние так, чтобы влага самотеком направлялась вниз. Специалисты рекомендуют прокладывать нижний галстук вплоть до свеса крыши.
  3. На обрешетке прибить дополнительные бруски для фиксации уголков.
  4. Обработать детали герметиком.
  5. Зафиксировать получившуюся конструкцию дюбелями.
  6. Уложить встык ондулин, используя для обработки швов битумную мастику.
  7. Разместить по кругу поверх ондулина специальный фартук из керамики, пластика или других материалов, используя для герметизации ондуфлеш.

Несколько советов от мастера

Чтобы качественно выполнить монтаж, нужно обладать знаниями, как правильно установить трубу на крыше и иметь соответствующие навыки. Обустройство дымохода связано с большими рисками, поэтому не следует забывать о мерах безопасности, когда работа выполняется на кровле дома.

Вот несколько рекомендаций от специалистов:

  1. Если принято решение не сооружать отдельный короб для трубы внизу, необходимо обеспечить промежуток между дымоходной конструкцией и горючими материалами, используемыми для стен.
  2. Участок дымохода, который будет располагаться снаружи, нужно делать без стыков. Когда это невозможно, стыковку следует произвести над точкой вывода трубы из потолка, не соприкасаясь с обрешеткой и кровельным покрытием. Места стыков стягивают железными хомутами, покрывают материалом из асбеста и закрепляют.
  3. При желании выложить кирпичную печную трубу приобретать необходимо специальный обожженный кирпич, используя для кладки глину или прочные марки цемента.
  4. Если нет уверенности в том, что получиться соорудить кирпичный дымоход самостоятельно, тогда лучше приобрести готовую конструкцию. Домовладельцу останется только изучить информацию, как закрепить трубу на крыше. Сегодня в продаже имеются изолированные и защищенные дымоходные системы, которые не потребуется покрывать асбестом и обрабатывать при помощи мастики.
  5. Для улучшения противопожарной защиты конструкции нужно поставить на нее козырек, защищающий от случайного попадания искр и осадков.

trubaspec.com

Примыкание трубы к кровле - как сделать обход, правильно изолировать и герметизировать, устранить протечку, подробно на фото и видео

Содержание статьи:

Вывод дымоходов через скаты крыши должен быть выполнен в соответствии со строгими правилами, так как именно от надежности выполненных соединений и примыканий во многом зависит целостность кровли и защита от протечек. В данной статье мы расскажем, как правильно организовать примыкание трубы к кровле, в каком месте крыши лучше всего разместить дымоход, как подобрать высоту трубы и т.д.



Расположение примыкания

В нормативах СНиП, касающихся обустройства дымоходов, нет четкой регламентации расположения трубы дымоотвода.

Конкретно указываются только параметры для определения высоты дымохода:

  • дымоход должен возвышаться над коньком минимум на 50 см, если сама труба расположена на удалении от него до 150 см;
  • если дымоход расположен на расстоянии 150-300 см от конька, то его высота может быть равной уровню конька или выше его;
  • если дымоход располагается от конька далее чем на 300 см, то трубу на дымоходе размещают в уровень с коньком или не ниже линии, которая проводится от конька под углом 10 градусов относительно горизонта.



Конденсат может выпадать внутри трубы или на внутренней поверхности защитного зонтика. Главная опасность образовавшейся влаги состоит в том, что при отрицательных температурах она образует наледь, которая негативным образом сказывается на тяге. Кроме того, конденсат стекает во стенкам дымохода вниз, тем самым способствуя развитию коррозионных процессов и снижая период эксплуатации дымохода.

Выводить дымоход через крышу лучше как можно ближе к коньку. Для этого существует две причины:

  • в этом месте намного проще организовать примыкание трубы к кровле;
  • благодаря малой площади ската над трубой, сводится к минимуму образование снеговых карманов, которые приводят к протечкам.

Как герметизировать трубу на крыше

Вопрос того, как организовать примыкание кровли к трубе возникает достаточно часто. Особенно это актуально в случаях, когда кровля состоит сразу из нескольких слоев различных изоляторов — тепло-, гидро-, паро-. Наибольшую защиту необходимо обеспечить теплоизоляции, так как при попадании на нее влаги, материал сразу же теряет часть своих эксплуатационных показателей.

Согласно нормативам СНиП, кроме защиты кровельного пирога от протечек, необходимо позаботиться и о пожарной безопасности. Так, для того, чтобы свести к минимуму возможность возгорания материала, необходимо удалить кровельный пирог на расстояние от 15 до 25 см от дымохода.

Оптимальным решением при этом будет заделка крыши вокруг трубы в форме защитного короба, учитывая высоту дымохода.

Его можно создать при помощи:

  • стропильных ног по сторонам от трубы дымохода;
  • крепления поперечных балок на стропила.
  Таким образом, труба дымохода ограничивается деревянным коробом. Для еще большей защищенности его внутреннее пространство заполняют термостойким материалом — в большинстве случаев базальтовой ватой. Этот утеплитель для дымохода хорошо справляется с воздействием влаги, что позволяет укладывать слой гидроизоляции непосредственно вокруг дымохода. Аналогичным образом поступают возводя мангал с крышей и трубой.

Примыкание пленок гидро- и пароизоляции к этому элементу выполняют стандартным методом:



  • полотна надрезают в форме конверта;
  • их края доводят к поперечным балкам или стропилам;
  • фиксируют материал скобами или гвоздями;
  • гидроизоляцию дополнительно прижимают планками контробрешетки и обрешетки;
  • пароизоляцию прижимают основанием каркаса под материал отделки чердака.
В точках примыкания кровли к стенкам короба максимальную защиту утеплителя от действия влаги можно обеспечить благодаря использованию специальной ленты или клеевого состава. Нередко строители говорят о том, что внешняя сторона дымохода не нагревается выше 60 градусов, что позволяет подводить кровельный пирог непосредственно к дымоходу. Но в этом случае следует заранее удостовериться, что конкретный дымоход действительно хорошо защищен от высоких температур и его внешние стенки не нагреваются. В ином случае это чревато повреждением кровельного пирога и возникновением протечек, поэтому нужно подумать чем изолировать трубу дымохода.
Перед тем как изолировать трубу на крыше дома, необходимо позаботиться об организации дренажного желоба по гидроизоляционной пленке, который будет отводить воду, проникающую под слой кровельного материала.

Дымоход и кровельный материал

Проходные узлы различаются по форме и используются под конкретное сечение дымохода — круглое, квадратное, прямоугольное. Также этот элемент различается в зависимости от материала кровли. Но, независимо от этого, заделка трубы на крыше проводится по одному и тому же методу.

Выводя трубу через кровельный пирог, следует организовать надлежащий сток воды, которая спускается по скатам и по стенкам дымохода. Для того, чтобы надежно защитить от влаги подкровельное пространство используется так называемый фартук. Если стенки дымохода выполнены из бетона или кирпича и сечение при этом круглое, то фартук можно выполнить из материалов, которые идут в комплекте с кровлей. Так, например, кровельный материал зачастую имеет в своем наборе ленту с клеящейся стороной. Верхнюю часть ленты фиксируют металлической планкой, которую закрепляют прямо на дымоходе или в подготовленных заранее штробах. Для полного исключения попадания влаги под фартук, отбортовку металлической планки покрывают герметиком.  Читайте также: "Как сделать отделку трубы на крыше – варианты обшивки". В случае мягкой черепицы, примыкание кровли к трубе выполняют аналогичным образом. Только вместо клейкой ленты используется ендовый ковер или ряд черепицы, заведенный на стенки дымохода. Для металлочерепицы фартук делают из гладких металлических листов, цвет которых подбирают в тон кровли (прочитайте: "Обход трубы металлочерепицей").  Если ширина дымохода имеет размер более 80 см, то со стороны конька необходимо сделать разуклонку — маленькую двускатную кровлю, которая отводит снег и воду от дымохода (прочитайте также: "Разуклонка плоской кровли: методы"). Изготавливается она из того же материала, что и основная кровля. При этом организация такого элемента жизненно необходима. При большой ширине дымохода, он становится прекрасным местом для задержания снега и дождевой воды, что в конечном итоге приводит к протечкам. Также не стоит забывать, что разуклонка имеет некоторые сложности при создании гидро-, паро- и теплоизоляции. Поэтому об этом необходимо позаботиться заранее. Широкий дымоход ко всему прочему препятствует хорошей вентиляции утеплителя. Поэтому на скатах необходимо обязательно установить дополнительные вентиляционные выходы. При выполнении работ важно помнить, что трубу дымохода оштукатуривают до укладки кровельного материала. В ином случае кровлю можно повредить (прочитайте ещё статью: "Дымоход из асбестоцементной трубы").

Современные дымоходы круглого сечения представляют собой многослойную конструкцию, в составе которой имеется утеплитель. Примыкание таких труб выполняют с использованием готовых заводских изделий — стального листа и фартука-колпака.



Монтаж планок примыкания, подробная инструкция на видео:

Кроме того, проход дымохода через кровлю можно накрыть изготовленным самостоятельно элементом из плоского металлического листа (читайте: "Как обустроить проход трубы через крышу"). В обоих случаях этот элемент закрепляют жестко к кровельной конструкции. К дымоходу его нельзя крепить намертво, так как это в будущем может привести к повреждению трубы (процесс усадки, расширения-сужения дымохода). В точке стыка трубы и фартука на дымоход надевают стальной хомут-юбку, который препятствует попаданию воды под кровлю. Вот и все, что необходимо знать о том, как устранить протечку трубы. Прочтите также: "Вывод дымохода через стену - инструкция".

kryshadoma.com

Как вывести трубу через крышу и стену и что для этого нужно

Вывод и заделка трубы на крыше бани процесс довольно сложный и хлопотный. Ведь неправильная установка и изоляции трубы может привести к попаданию влаги в дымоход или печь и даже к пожару. Так что прежде чем выводить трубу из бани, следует определиться с её видом, конструкцией и, конечно же, разобраться в том, как все сделать правильно и безопасно.

Прежде чем приступить к рассмотрению вопроса: как вывести трубу из бани через крышу, нужно решить, куда вы ее будете выводить. Варианта два:

  • Вверх через потолок и кровлю. Если выбрали этот вариант, нужно решить наставной это будет дымоход (сразу от выхода топки вверх) или коренной.

    Схема выхода дымохода через стену и один из вариантов реализации

  • В стену (наружный дымоход).

Второй вариант реализуется легче: нужно только обеспечить безопасный проход через стену. Он к тому же менее пожароопасный. Но имеются и недостатки: во-первых, не каждая печка установлена возле стены, выходящей на улицу (расстояние до нее не должно быть больше 50-70см), во-вторых, выводя трубу на улицу, значительную часть тепла вы также выводите из помещения.

Важно! Куда бы вы ни выводили дымовую трубу – в стену или в потолок – в проходном узле не должно быть стыков. Перед или после – можно, внутри – недопустимо. Планируя свой дымоход, обязательно учтите это.

 Как вывести трубу из бани через стену

Дымоход, который от печи выводят через стену на улицу, называют наружным. Если вы решили выводить дымоход от банной печи в стену, учтите, что максимальная длина горизонтального участка – 1 метр. Больше нельзя – тяга будет недостаточной. Если все-таки без продолжительно горизонтального участка не обойтись, придется устанавливать принудительную вентиляцию (вентилятор). Обратите внимание и на то, что труба дымохода должна находиться  от горючих стен и края кровли на расстоянии не менее 500 мм.  Если стены у вас деревянные, это может стать проблемой – труба будет достаточно далеко от стены. Для безопасности или нужно будет устанавливать защитный экран (тогда трубу можно расположить ближе к стене) или придумывать крепления, которые удержат конструкцию на заданном расстоянии. Нужно будет также придумать и установить какую-то конструкцию, на которую будет опираться дымоход. Если учесть, что рекомендованная высота дымохода от печи до его окончания – 5 метров, то с системой фиксации придется долго и упорно работать. Делать длину дымохода меньше рискованно – тяга может быть недостаточной, хотя некоторые сокращают ее почти на 1 метр. Сложность заключается еще и в том, что дымоход, особенно в банях, изменяет свою длину из-за температурного расширения. Потому «намертво» прикрутить тоже нельзя, должна оставаться некоторая свобода относительно креплений чтобы труба могла удлиняться/сжиматься .

Как вывести дымоход через стену

И все таки основное при выводе трубы дымохода через стену – сделать ее проход надежным с точки зрения пожарной безопасности. Для этого в стене вырезается отверстие. Его размеры должны соответствовать следующим рекомендациям: от наружного края трубы до защищенных горючих материалов расстояние должно быть 380мм, до незащищенных – 500мм.

Если труба у вас круглая, выпиливаете круглое отверстие, диаметр которого больше на указанную величину. Чтобы эта дыра не была очень большой, края отверстия обкрадывают базальтовой ватой, переносящей очень высокие температуры (800-1000оС и выше). Поверх ваты набивают полосы металла. Тогда расстояние от края дымовой трубы до края отверстия может быть 38см, а не 50. Отверстие в стене может быть и квадратным. Главное – соблюдать требуемые расстояния. Проем стены готов.

Какого размера проем в стене нужно вырезать

Совет! Покупая теплоизолятор, обратите внимание на температурный режим его использования. Брать обычные нет смысла, да и просто опасно: связующие компоненты, которые используются при изготовлении таких материалов, при температуре выше 250-350оС превращаются в песок и высыпаются, из-за чего теплоизолятор теряет свои свойства. Как результат – обугленные стены или даже пожар, если вовремя не заметить потемнение стены.

Результат нарушения правил прохода дымохода через потолок: слева от проходки через четыре протопки печи появилось значительное потемнение древесины

Выводя дымоотводную трубу через стену важно установить ее правильно с соблюдением противопожарных допусков и хорошо закрепить. Это можно сделать, вырезав лист металла, который будет чуть больше размера проема, по центу вырезать отверстие, диаметр которого  соответствует наружному диаметру дымовой трубы. Аналогичную «заглушку»  можно сделать и для наружной стены.

Еще один вариант вывода дымохда через стену

Сборку проходного узла начинают от печи. Собрав участок дымохода от печи до входа в стену, на сэндвич (выводят через горючие стены только его) надевают приготовленную заглушку. Те места металлической пластины, которые будут соприкасаться с деревом, прокладывают слоем теплоизолирующего материала (та же базальтовая вата или другой материал, удовлетворяющий требованиям). Отцентрировав трубу, конструкцию закрепляют. Образовавшееся между сэндвичем и деревянной стеной пространство заполняют кусками теплоизоляции, укладывая их плотно один к другому. Сверху все закрывают второй подготовленной металлической пластиной (места стыка с древесиной также прокладываются слоем теплоизоляции), закрепляют ее на саморезы. Далее продолжают собирать дымоход.

Проще сделать проход трубы дымохода через стену, используя готовое проходное устройство. О том, какие бывают проходные устройства и как с ними работать читайте в статье «Проход через кровлю: виды проходных узлов и их использование».

Важно! При проходе через стену и потолок использовать можно только специальные материалы для огнезащиты. Обычные теплоизоляционные материалы теряют свои свойства при 250оС -350 оС. Они спекаются и перестают защищать горючие материалы от перегрева. Даже если в проходном узле у вас сэндвич труба, использовать обычную теплоизоляцию нельзя. Только огнестойкие материалы с температурой использования 800-1000оС или выше.

Выбираем место вывода дымохода через кровлю

Если трубу от печи решили выводить  через кровлю, важно правильно выбрать место вывода дымохода. Сначала о том, где устанавливать нельзя:

  • В ендове – слишком тяжело при сложной конфигурации кровли обеспечить требуемую степень гидроизоляции, много скапливается снега и воды тут тоже очень много.
  • Рядом с окнами мансарды (если имеется) или напротив окон соседнего дома.

Теперь о том, где кровельщики и печники советуют выводить дымоход:

  • Печники советуют выводить дымовую трубу через конек скатной кровли. Но кровельщики от такого варианта не в восторге: нарушается целостность конструкции, и она становится гораздо сложнее (а значит – дороже).
  • Недалеко от конька. Этот вариант приемлем и сточки зрения кровельщиков и с точки зрения печников.



Высота трубы зависит от места выхода дымохода

Второй вариант хорош со всех сторон. Он не допускает образования больших скоплений снега над трубой в зимний период, во время дождя воды недалеко от конька также не очень много (ниже, ближе к краю, ее становится гораздо больше). Следует устанавливать дымоход  возле конька крыши еще по одной причине:  это позволит  поднимать дымоход над кровлей на небольшую высоту, так как он должен выступать над коньком не менее чем на 50см. Потому получается, что чем ближе к краю вы выводите трубу, тем больше ее надо поднимать над уровнем кровли. А чем меньше будет высота трубы над крышей бани, тем больше будет ее устойчивость к ветровой нагрузке и образованию конденсата и легче будет обеспечить ее устойчивость к воздействию ветра.

Проектируя дымоход и выбирая место под установку печи нужно помнить эти правила, но еще стоит учесть, что общая длина горизонтальных и скошенных участков должна быть не более 1 метра, так как это способствует сохранению тяги и препятствует отложению сажи внутри дымохода.

Как правильно вывести трубу через кровлю

Удобнее выводить квадратные или прямоугольные дымовые трубы: они позволяют использовать  фабричные, готовые элементы. Еще недавно круглые дымоходы проводить через кровлю было сложнее: нужно было изготавливать из жести или оцинкованного металла юбки, придумывать как и чем их заизолировать. Но последние несколько лет появились мастер-флеши и готовые металлические фартуки и патроны, которые позволяют легко заизолировать трубу любого диаметра и обезопасить места выхода от протечек воды. Ведь именно гидроизоляция места вывода — самый сложный момент.

Проводя прямоугольные дымоходы через кровлю можно использовать фабричные материалы

Изначально в кровле прорезается отверстие. Его размер и форма зависит от геометрии трубы. После чего из дополнительных стропильных ног и поперечных балок вокруг трубы дымохода (на расстоянии 15 см от края трубы) сооружается короб. Для того чтобы обеспечить герметичность кровли возле короба, ее гидроизоляцию и пароизоляционные мембраны (весь пирог) надрезают в форме конверта. Края пирога заворачивают вниз и крепят к балкам и стропилам гвоздями или скобами с использованием прижимных планок. Места крепления и края пленок и мембран желательно проклеить липкой лентой или нанести герметик. Дело в том, что выводя дымоход, мы вынуждены нарушать целостность гидро- и паро- изоляции, что отрицательно сказывается на долговечности кровли. Потому нужно добиться того, чтобы вред от такого «вторжения» был минимальный.

Через кровлю проводят дымоход в отдельном коробе и лучше, чтобы он был негорючим

Важно помнить, что труба должна быть зафиксирована так, чтобы она оставалась подвижной по отношению к кровле. Из-за температурного расширения она изменяет свои размеры (величина зависит от материала) потому жестко закреплять ее нельзя: разрушиться или кровля или труба. Если трубе нужно придать направление, используют металлические планки, но к самой трубе их не крепят.

Если трубу нужно закрепить, это делают при помощи направляющих. «Наглухо» закреплять ее нельзя из-за температурного расширения

Если через кровлю выводится труба от банной печи, температура ее будет высокой даже если труба кирпичная или сэндвич: во время подготовки парилки температура дыма и газов может быть 500-600оС и выше. Так что даже через несколько метров от печи  температура остается очень высокой. Разве что часть энергии отбирают на обогрев камней или воды, но все равно, дымоход бани очень пожароопасен. Потому деревянный короб вокруг такой печи требует дополнительной защиты. Одно из противопожарных мероприятий —  пропитать древесину антипиренными составами (если вы не делали этого для всех кровельных стропил). Нужно также защитить близлежащие деревянные материалы при помощи жаростойких теплоизолирующих материалов. Например, на этом фото сделан короб из минерита. Можно использовать любой другой материал с подобными свойствами, главное, чтобы он выдерживал температуры 500-600оС.

Короб для сэндвич трубы оббит минеритом

Можно прикрепить к балкам ту же базальтовую вату, что и для проходного узла: обложить ею края кровельного разреза, поверху закрепить полосы металла или гипса и т.п. Снизу подшить металлическую пластину с отверстием подходящего размера и формы, а свободное пространство между трубой и коробом заложить все жаростойким теплоизолятором. По сути, сделать тот же проходной узел, что и на потолке, только уже на кровле он имеет несколько другую геометрию. Для круглых труб стандартного диаметра можно использовать готовые проходные кровельные узлы, но нужно точно знать уклон кровли и диаметр трубы.

Как изолировать трубу на крыше

Если труба сделана из кирпича, разрешить вопрос о том, как заделать проход кирпичной трубы через крышу,  можно с помощью фабричных материалов, которые идут чаще всего в комплекте с кровельными материалами.  Более подробно о проходе квадратного или прямоугольного дымохода  читайте в статье «Проход через кровлю: виды проходных узлов и их использование».

В случае установки круглого дымохода проход сэндвич трубы через крышу можно загерметизировать с помощью мягкой проходки. Это конструкция из эластичной части из силикона или резины и фланца. Фланец может быть из того же силикона или резины, но часто они металлизированы, чтобы была возможность придать ему форму, соответствующую профилю кровельного материала. Эти мягкие силиконовые и резиновые проходки имеют разные углы уклона, цвета и размеры, позволяю заделывать стык любой крыши с дымовой круглой трубой практически идеально.  В некоторых случаях мягкие проходки называют «Мастер-флеш». Это название изделия одной из фирм — Master Flash – которые первыми вышли на наш рынок. Потому все более-менее похожие изделия называют мастер-флеш.

Мягкие проходки для разного типа кровельных материалов

Один нюанс: используются мягкие проходки в диапазоне температур от -50оС до +140оС, но стыкуются с трубами, температура которых не выше 100оС. Если вы выводите трубу от бани, то, скорее всего, во время подготовки парилки труба будет значительно горячее. Даже если это сэндвич. Хотя все зависит от устройства печи и того, насколько используется тепло дымохода в каждом конкретном случае (есть ли бак на трубе или каменка, насколько горячим выходит дым из топки и т.д.). Если температура трубы выше 100оС, придется использовать металлический стакан и такую же юбку.

Если температура трубы выше 100 градусов используют металлический стакан и такую же юбку

Как установить мастер-флеш на крышу

Большинство проходок выполнены из нескольких постепенно уменьшающихся диаметров. Перед установкой ненужную часть гофры срезают до необходимого размера. При этом надо помнить, что отверстие на проходке должно быть меньше на 20% диаметра трубы. В результате надеть на трубу бывает достаточно сложно и усилия приходится прилагать немалые. Чтобы меньше мучиться, трубу можно смазать мыльным раствором.  Что-либо другое применять нежелательно: хоть материал и стойкий к коррозии, но вы можете случайно выбрать состав, к которому он окажется недостаточно нейтрален.  После того как проходка натянута на трубу остается придать фланцу нужную форму. В некоторых случаях края фланца имеют металлизированное покрытие, тогда можно использовать молоток. С его помощью несильными ударами добиться повторения профиля кровельного материала. И последний этап установки — заполнить канавки на фланце герметиком, прижать к материалу кровли и закрепить саморезами.

Как установить «Мамтер Флеш»

Есть, правда, мягкие проходки для мягкой кровли или мембран. У них на тыльной стороне фланца нанесен клеящий состав, сверху закрытый защитной полосой бумаги. Обезжирив поверхность, к которой будет фланец крепиться, снимаете защитный слой, плотно прижимаете юбку проходки. Можно прокатать стык резиновым валиком чтобы точно выгнать весь воздух из места соединения, а можно для надежности нанести по краю слой герметика.

Порядок установки мягкой проходки кровли

При помощи мастер-флеша  можно сделать и проход дымохода через крышу из металлочерепицы, хотя в данном случае удобнее наверное,  использовать кровельные проходы фабричного образца. Фирма-изготовитель кровельного материала к листу металлочерепицы в заводских условиях приделывает колпак, через который и устанавливается труба дымохода. Простое решение и эстетичное: этот элемент имеет цвет, аналогичный кровельному покрытию.

teplowood.ru

кирпичную, круглую, сэндвич, на сколько поднимать, проходные узлы, мастер-флэш

Одна из самых важных задач при строительстве бани – правильный вывод и заделка дымоходной трубы. Причем решить нужно одновременно две проблемы: обеспечить пожаробезопасность и изоляцию стыка трубы от протекания атмосферных осадков и конденсата.

Прежде всего, перед тем как решать проблему прохода воды, необходимо определиться с местом выхода трубы на кровле. Высота трубы должна соответствовать определенным нормам. Зависит высота от того, в каком месте скатной крыши труба будет выходить.

Содержание статьи

На сколько поднимать трубу над коньком бани?

При монтаже трубы действует правило: «Чем ближе к коньку, тем выше должна быть поднята труба».

Возвышение дымовой трубы над плоскостью крыши
  • Если расстояние от центра дымовой трубы до конька крыши не превышает 1500 мм, труба должна быть поднята над коньком не менее чем на 500 мм;
  • При расстоянии от центра трубы до конька от 1500 до 3000 мм, верх трубы может находиться на одном уровне с коньком крыши;
  • При расстоянии свыше 3 метров, верх трубы должен находиться не ниже линии, проведенной вниз от конька под углом 10 градусов к горизонту.

Где лучше делать вывод трубы через крышу бани

Самый удобный вариант вывода трубы через кровлю – пропустить ее через конек. В этом случае монтаж выполнять проще всего, на коньке редко имеются снеговые карманы, к тому же благодаря такому расположению легко провести изоляционные работы. Но у такого способа есть недостаток: стропильная система не должна иметь коньковой балки. Подходит также вариант с двумя балками, которые крепятся в районе прохода дымохода через кровлю, но это достаточно сложно реализовать, к тому же не всегда возможно.

Самый неудачный вариант расположения дымохода – в ендове (ендова — элемент кровли, выполненный своеобразным лотком, образующий внутренний угол меж стыками скатных элементов кровли). Тут обычно скапливаются большие массы снега, во время дождя вода стекает с двух скатов, так что даже при самой тщательной изоляции появление течи только вопрос времени.

Самый удобный вариант вывода трубы через крышу — недалеко от конька

Исходя из этого, наиболее приемлемый вариант для скатных крыш – недалеко от конька, но ниже его:

  • устанавливать достаточно просто,
  • снега обычно скапливается немного, а значит, нет необходимости устанавливать снегозадержание,
  • монтаж не самый сложный,
  • благодаря не очень большой высоте трубы ее не нужно укреплять растяжками.

Если получилось так, что дымоход проходит вблизи балок  перекрытия, или вплотную к ним (минимальное расстояние должно быть 13-25 см в зависимости от типа трубы), выходит в ендове или близко к скату, выходом из положения может стать дополнительное колено, при помощи которого можно вывести трубу в нужное место.

Если крыша бани односкатная, наиболее разумным решением будет организовать вывод трубы через крышу поблизости от верхней точки кровли.

Как вывести трубу через кровельный пирог

Кровли бань имеют, как правило, солидное утепление, которое решает задачу сохранения тепла. Для обеспечения хороших тепло и влагозащитных свойств кровельного пирога, необходимо, чтобы мембраны и пленки тепло- и влаго-защиты были сплошными.

Выводя трубу через кровлю мы обязательно нарушаем их целостность. Причем согласно противопожарным нормам расстояние от трубы до горючих материалов (которыми и являются пленки пароизоляции и гидрозащиты)  должно быть не менее 13-25 см. Как выйти из положения? Самый оптимальный вариант – отделить зону прохождения трубы через кровлю. Для этого на необходимом расстоянии от трубы справа и слева закрепляют  дополнительные стропильные ноги, а снизу и сверху на таком же расстоянии между этими стропилами устанавливают поперечные балки. В этом случае труба оказывается в отдельном коробе.

Часто случается, что «труба попадает на стропила». В таком случае разрезается стропильная нога, устанавливают дополнительные стропильные ноги, а также поперечные балки. Таким образом образуется короб для безопасного прохода дымовой трубы через кровлю

Пространство между трубой и стропильной конструкцией заполняют при этом минеральной ватой. Только не стекловолокном – оно не переносит высоких температур, а базальтовой ватой, которая и температуры переносит нормально, и при попадании влаги не теряет своих теплоизолирующих свойств.

При этом для обеспечения герметичности кровельного пирога в рамках короба, в котором будет находится труба, материалы надрезают «конвертом», края заворачивают до балок и стропил, фиксируя скобами или гвоздями (можно использовать планки контр обрешетки). Для предотвращения попадания влаги, места прилегания материалов к древесине нужно дополнительно заизолировать при помощи клеевых лент или составов-герметиков.

Кровельный пирог в месте прохода надрезают «конвертом» и закрепляют его к обрешетке и стропилам

Но есть и другой вариант. Если температура трубы в районе ее прохода через кровлю не превышает 50-60°С можно пленки кровельного пирога просто приклеить при помощи все тех же герметиков и клеевых лент. Это возможно, если на трубе после выхода из топки, например, установлен бак для нагрева воды или устроена дополнительная каменка и т.п., а выходит на крышу не  сэндвич.

В любом случае для отвода конденсата в гидроизоляционном слое нужно будет прикрепить дренажный желобок. Его можно купить (обычно его делают из нержавейки), или сделать самостоятельно из пленки достаточной толщины. Желобок закрепляют вокруг трубы и его конец выводят в сторону. Таким образом конденсат стекает в этот желобок и выводится на скат кровли.

Проход через кровлю в зависимости от кровельного материала и вида дымохода

При проходе через кровлю самое главное — отвести воду, стекающую по кровле и самой трубе. Для защиты от атмосферных осадков используют защитные фартуки, верхний край которых заводят или под расположенный выше лист кровельного материала, или под конек.

Фартук заводят или под расположенный выше лист кровельного материала или под конек

Выводя дымоход через кровлю его нужно фиксировать, но так, чтобы он оставался подвижным относительно кровли. В противном случае за счет теплового расширения/сжатия будет нарушена целостность и обязательно появятся течи. Например, круглой трубе можно придать направление металлическими планками или уголками.

При установке проверяете вертикальность при помощи отвеса – это важно для того чтобы не скапливалась сажа и была хорошая тяга.

Фиксировать трубу при проходе через кровлю нужно не жестко

Проход кирпичной трубы через кровлю

В случае если дымоход кирпичный, прямоугольной или квадратной формы, можно использовать материалы, идущие в комплекте с кровельным материалом.

При проходе кирпичной трубы через кровлю можно использовать элементы, предлагаемые производителями кровельного материала

Если кровля сделана из металлочерепицы, то фирмы, ее производящие, предлагают для герметизации стыка с трубой специальные ленты, на одну из сторон которых нанесен клеящий слой. Эти эластичные ленты —  сложный состав, содержащий алюминий и/или свинец. Одним краем такую ленту клейкой стороной приклеивают к основанию дымохода, вторым – к кровельной обрешетке. Верхний край дополнительно фиксируют металлической планкой, которую крепят к кирпичу термоустойчивыми дюбелями.

Чтобы уменьшить вероятность затекания воды по стенке, можно сделать под планку углубление – штробу. Тогда лента и планка окажутся в углублении. Чтобы совсем исключить просачивание воды, на стык наносят термостойкий герметик.

Практически также герметизируют проход трубы через кровлю из мягкой черепицы или толя. Но в этом случае вместо эластичной ленты на дымоход заводят саму черепицу или толь.

При проходе трубы через кровлю крытую мягкой черепицей ее края заводятся на дымоход или фартук

Можно сделать фартук для квадратной или прямоугольной трубы самостоятельно. Кровельщики обычно для этого используют жесть, но вполне подойдет листовой алюминий. Из металла изготавливают четыре отдельные части – две боковые, передняя и задняя.

Фартук для прямоугольной или квадратной трубы легко изготовить самостоятельно

Полосы металла сгибают  так, чтобы одна ее часть заходила на трубу, а вторая крепилась к обрешетке. В кирпичном дымоходе, в верхней части фартука, делают кромку, которая вставляется в специальную штробу и промазывается герметиком. Чтобы вода, стекая по фартуку, не попадала на обрешетку и пирог утепления, под переднюю часть фартука подкладывается лист металла большой ширины, по краям которого выгнуты бортики. Он идет под кровельным материалом и называется «галстуком».

Если используется на кровле металлочерепица, то из гладкого листа того же цвета делают фартук, верхний край которого заправляют под расположенный выше ряд кровельного материала, чтобы вода стекала на фартук, а не затекала под него. Если труба выходит близко от конька, можно его или заправить под сам конек, или перегнуть на другую сторону.

Есть один важный нюанс: если ширина кирпичного дымохода больше 80 см (ее размер в перпендикуляре к стропилам) нужно делать разуклонку – небольшую двускатную кровлю, расположенную выше. Она отводит осадки, уменьшая вероятность протечки. Но такая ширина дымоотводов на бане скорее исключение, чем правило.

Проход круглой трубы через кровлю

Современные круглые дымоходы на банях это обычно сэндвич-труба. Изредка еще на крышах бань можно увидеть асбестовые трубы, еще реже – монотрубу без теплоизоляции.

Простая одностенка, которая выводится через кровлю, несет в себе очень высокую вероятность возникновения пожара. Потому использовать такой вариант крайне нежелательно.

Современные круглые трубы — это обычно сэндвич-трубы

В видео ниже показан вариант герметизации трубы при установке на кровлю из металлочерепицы.

Если в качестве кровельного материала используется металлочерепица, то часто производители предлагают и кровельные проходы. Они изготавливаются из листа того же цвета и соединены со специальным колпаком, через который и проходит труба.

Проход трубы через кровлю из металлочерепицы

Легко и просто сделать герметизацию круглой трубы на крыше, если использовать заводскую проходку. Она представляет собой фланец из алюминия, к которому присоединена эластичная часть из резины или силикона.

Проходки заводского изготовления — самый легкий вариант герметизации места стыка трубы и кровли

Они бывают разных размеров и имеют разные углы уклона. Подобрать можно под любой диаметр, тип кровли и место установки. Фланец проходки покрыт составом, схожим с составом гофрированной части, по краям имеются канавки, в которые заполняются герметиком. Одна из проходок – «Мастер Флэш» имеет 11 размеров, которые охватывают диаметры от 3 до 660 миллиметров.

Проходка «Мастер Флэш» MASTER FLASH

При установке такой проходки часть гофры срезают в соответствии с нужным диаметром. Затем ее надевают на трубу. Резина должна идти с усилием, чтобы обеспечить плотность прилегания. Так как отверстие меньше диаметра трубы примерно на 20%, то тянуть приходится сильно. Чтобы прилагать меньшие усилия, можно и то и другое смазать мыльным раствором.

Как устанавливать заводскую проходку

После того как гофра натянута до нужного места, фланцу придают требуемую форму – материал пластичный и можно использовать молоток, но работать нужно осторожно.

Используя молоток фланцу придают требуемую форму

Затем расположенные с изнанки канавки заполняются герметиком, края прижимают к кровельному материалу и закрепляют (саморезы идут в комплекте). Если кровельный материал не из железа, саморезы не подходят. Нужно использовать или длинные саморезы, которые достанут до обрешетки, или дюбеля для плит перекрытия.

Разъемная модель проходки

Есть достаточно много вариантов проходок фабричного изготовления, есть разъемные модели. Они используются, когда на трубе имеются утолщения или приходится монтировать на уже собранный дымоход большой высоты.  В этом варианте в комплект входят хомуты, которыми соединяются части проходника друг с другом. В остальной части монтаж аналогичен.

В видео показано, как герметизировать проход через крышу из обычного шифера при помощи угловой кровельной проходки Мастер Флэш (MASTER FLASH).

Герметики для кровли

Для того чтобы загерметизировать стыки разных частей прохода трубы бани через кровлю нужно использовать не просто герметик для кровли, а обязательно термостойкий герметик. Желательно – нейтральный силиконовый термостойкий герметик.

Если Мастер Флэш устанавливается на кровлю из металла (металлочерепица или металлопрофиль), то необходимо использовать силиконовый герметик который не содержит уксус (безуксусный герметик). Это необходимо для того, чтобы он не вступал в химическую реакцию с металлом и не разрушал его

Кровельный силиконовый герметик сохраняет свои свойства в диапазоне от -50°С до +300°С, что достаточно для любых погодных условий и вполне подходит для герметизации дымоотводной трубы.

Герметик для кровли должен быть нейтральным и термостойким

Но нужно помнить, что обрабатываемая поверхность должна быть чистой и сухой. Время полного отвердевания указано на упаковке, обычно это 24 часа.

Меры пожарной безопасности при использовании MASTER FLASH

MASTER FLASH из силикона выдерживает температуру до +300 градусов Цельсия. Этого вполне достаточно чтобы герметизировать сэндвич трубу и, во многих случаях, дымоход из асбесто-цементной трубы.

Проход через металлочерепицу герметизирован при помощи проходки Мастер Флеш. Дополнительно использована битумная лента

Что касается металлической моно-трубы, то в этих случаях возможно использование MASTER FLASH в тех случаях, если протяженность дымохода от печки до места прохода через кровлю составляет не менее 3 метров. Как правило, при таком раскладе температур не будет критической, если же нет, то необходима теплоизоляция участка, который проходит через кровельный пирог.

До того как выйти на крышу, труба проходит еще и потолочное перекрытие. Правильно сделать потолочную разделку не сложно: есть заводские проходные узлы, но можно обойтись и без них. Как правильно провести дымовую трубу через потолок читайте тут.

baniwood.ru
