Наполнение и слив настенного накопительного водонагревателя

Как выбрать Как смонтировать или подключить Как это работает Обзоры, релизы, тесты Энергосбережение в быту Это интерестно

Накопительные водонагреватели в нашем магазине

Наполнение накопительного водонагревателя

Слив накопительного водонагревателя

Заключение

При эксплуатации водонагревателя периодически возникает необходимость слива воды из него для профилактики и ремонта. Не зная принципа работы накопительного водонагревателя, многие пользователи считают, что в этой процедуре ничего сложного и достаточно открыть кран горячей воды. Как только из него перестанет течь вода, для них водонагреватель слит.

В действительности слив воды из накопительного водонагревателя довольно трудоемкая процедура. Исходя из моего опыта, накопительный водонагреватель всегда тяжелее демонтировать, чем подключить.

Но для того, чтобы объяснить вам все сложности слива водонагревателя, нужно, чтобы вы разобрались в принципе его работы.

Большинство настенных водонагревателей имеют два патрубка: первый  для подачи холодной воды в водонагреватель, второй для подачи горячей воды из водонагревателя, в некоторых моделях водонагревателей (как правило, горизонтальных) присутствует патрубок для слива.

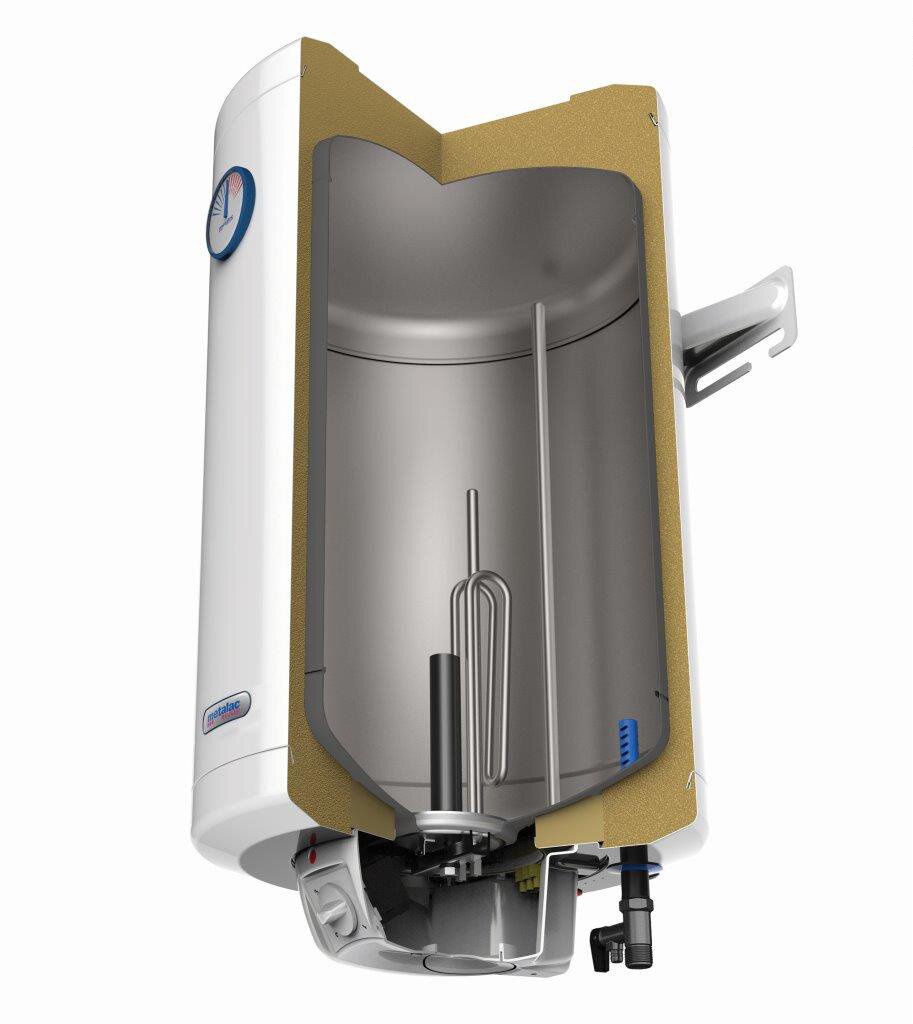

Водонагреватель накопительный настенного типа функционирует следующим образом (см рисунок слева). Холодная вода подается через патрубок холодной воды в нижнюю часть внутреннего бака. Там она нагревается при помощи установленного во внутренний бак нагревательного элемента (ТЭНа). ТЭН нагревает воду. Нагретая вода подымается в верхнюю часть внутреннего бака. Ее место у ТЭНа занимает более холодная, которая, в свою очередь, нагревшись, подымается наверх и т.д.  Таким образом, постепенно прогревается весь объем воды в водонагревателе. В теплотехнике такой процесс нагрева называется естественная конвекция.

Суть естественной конвекции в том, что горячая вода легче холодной, у нее повышенная плавучесть, она всегда «всплывает» в окружении холодной воды.

Важно понимать, что ТЭН всегда устанавливается в нижней части водонагревателя, потому что только так он может запустить процесс конвекции. Также важно понимать, что горячую воду целесообразнее забирать из верхней части накопительного водонагревателя. Причин тому несколько: в верху бака она наиболее горячая, в случае включения водонагревателя, можно потреблять горячую воду из верхних слоев, не дожидаясь прогрева всего объема. Поэтому патрубок горячей воды всегда проходит через весь внутренний бак до самого верха (изображение снизу слева).

На изображении снизу справа показан патрубок подачи холодной воды. Он заглушен сверху и подаетводу через боковые отверстия, чтобы холодная вода не подымалась наверх за счет давления струи и не смешивалась с холодной, нарушая процесс конвекции.

Наполнение накопительного водонагревателя

Внимание! Не подключайте водонагреватель к электросети до заполнения водой!

Для того, чтобы наполнить накопительный водонагреватель, в него начинают подавать холодную воду. Вода поступает в водонагреватель  через патрубок холодной воды и постепенно заполняет объем водонагревателя. Ее уровень повышается. Она начинает выдавливать из бака воздух. Этому не нужно препятствовать и, поэтому следует открыть кран горячей воды в ближайшем смесителе, к которому водонагреватель подключен.

Уровень воды во внутреннем баке будет повышаться, пока вода не начнет переливаться в патрубок горячей воды (уровень В на рисунке). Вот еще одна причина того, что патрубок забора горячей воды идет почти до самого верха внутреннего бака. Так водонагреватель гарантированно заполнится водой.

В процессе заполнения накопительного водонагревателя водой, из открытого смесителя будет выходить воздух, шипя и плюясь. Не пугайтесь, дождитесь, пока из смесителя не потечет стабильной струей вода. После этого подождите еще полминуты и перекройте его.

Водонагреватель заполнен!

Важным элементом при монтаже водонагревателя является правильное использование обратно-предохранительного клапана.

Этот клапан препятствует:

• опорожнению водонагревателя, благодаря сливу воды обратно в трубопровод холодной воды при, например, отключении холодной воды;
• попаданию нагретой воды в трубопроводы холодной.

Опорожнение водонагревателя во время работы ведет к поломке нагревательного элемента, так как он не предназначен для работы «на сухую».

Слив накопительного водонагревателя

Из описанных выше конструкции и принципа работы накопительного водонагревателя ясно, что слить воду из водонагревателя просто открыв кран горячей воды невозможно.

Перед сливом водонагревателя отключите его от электрической сети и, если на момент слива в нем находится горячая вода, пропустите ее, открыв кран горячей воды в ближайшем смесителе до момента, пока из него не потечет холодная.

Для правильного слива воды необходимо:

• Перекрыть отсечные краны на трубопроводах холодной и горячей воды;
• Отсоединить трубу горячей воды от патрубка горячей воды. Таким образом мы сольем немножко воды до среза патрубка горячей воды (от уровня Г до уровня В на рис). Таким образом, воздух сможет поступать внутрь водонагревателя через патрубок горячей воды;
• После этого нужно открутить обратно-предохранительный клапан от патрубка холодной воды, предварительно вооружившись парой ведер или сливным шлангом. Вода сольется от среза патрубка горячей воды до среза патрубка холодной воды (от уровня В до уровня Б). Важно, чтобы во время слива труба горячей воды была отсоединена от водонагревателя для того, чтобы не было разряжения во внутреннем баке, иначе вода через патрубок холодной воды не потечет;
• Если вы хотите слить водонагреватель полностью (до уровня А), например, для чистки внутреннего бака, нужно выкрутить ТЭН.

Используя определенный набор фитингов, можно избежать демонтажа трубопроводов при периодическом сливе водонагревателя. На рисунке ниже показано, как правильно произвести гидравлические подключения для этого.

Красный кран слева от патрубка горячей воды служит для слива воды до уровня среза патрубка горячей воды и последующего доступа воздуха во внутренний бак. Сливной кран справа от патрубка холодной воды служит для слива оставшейся воды из водонагревателя. Важно установить его между водогреем и обратно-предохранительным патрубком.

При этом помните, что категорически запрещается:

• устанавливать запорную арматуру непосредственно на трубе холодной воды между водонагревателем и обратно-предохранительным клапаном;
• заменять обратно-предохранительный клапан просто обратным клапаном.

Кстати, недопустимо сливать воду через обратно-предохранительный клапан.

Дренажное отверстие обратно-предохранительного клапана не предназначено для слива водогрея. Он может забиться осадком и кусочками накипи из внутреннего бака и перестать работать надлежащим образом.

Заключение

Накопительные водонагреватели довольно не просто слить, поэтому желательно их подключать к водопроводу по схеме, которая исключает разборку гидравлических соединений в для последующего их обслуживания.

Соблюдайте элементарные правила безопасности в процессе заполнения и слива бойлера. Отключайте его от электросети и пропускайте воду, если она на момент слива горячая.

Не нарушайте правил использования и монтажа обратно-предохранительного клапана.

Источник: teplo-spb.ru

Ключевые слова: водонагреватели, слив водонагревателя

Отзывы

Лариса создал(а) 30 октября 2020

Статья супер полезная, грамотно изложен гидравлический процес работы и опорожнения водонагревателя. Не каждый мастер знает устройство водонагревателя в деталях. Инструкция на водонагреватель тоже не содержит информации в полном объеме — водопроводчик следует по инструкции, а хозяин полагается на матера. Отсюда серьезные проблемы при эксплуатации, а объяснить водопроводчику из ЖЭКа или магазина невозможно. С уважением ЛН

Добавить отзыв

Оцените товар

5 основных причин, почему нет нагрева воды

Основные неисправности из-за которых не включается водонагреватель.

Есть два типа неисправностей, которые могут возникнуть в накопительных водонагревателях: гидравлические неисправности (связанные с подачей воды) и электрические неисправности. Если водонагреватель не включантся, то это электрическая неисправность. Поэтому мы предлагаем выполнить шаги, описанные ниже.

1. Проверьте подачу электроэнергии.

Нужно проверить работу розетки. Для этого достаточно в розетку, в которую подключен водонагреватель включить, например, настольную лампу.

2. Проверьте автоматический выключатель (автомат)

Необходимо проверить автоматический выключатель или предохранитель, предназначенный для вашего водонагревателя, чтобы убедиться, что он не сработал (т. е. он не находится в положении «0» или «ВЫКЛ»). Если он сработал, ваш водонагреватель не будет получать ток. Вы можете попробовать сбросить автоматический выключатель (или предохранитель) и проверить, включается ли водонагреватель или нет.

Если при повторном включении автомат опять сработал, то скорее всего неисправность в тэне.

3. Сработал предохранительный термостат.

Перед выполнением этой проверки отключите электричество водонагревателя на блоке автоматов.
С помощью крестовой отвертки снимите крышку доступа, которая обычно находится под котлом и удерживается на месте несколькими винтами. Теперь вы сможете увидеть термостат (здесь очень пригодится налобный фонарик!). На термостате вы увидите небольшую прорезь, внутри которой видна красная кнопка. С помощью шлицевой отвертки (с электроизоляцией) попытайтесь вдавить кнопку.

Если он еще не был в нажатом положении, то котел, должно быть, перешел в безопасный режим. Иногда это может произойти после урагана или отключения электричества, или в результате перегрева бойлера с горячей водой. Затем снова включите электричество (внимание: с этого момента не прикасайтесь к системе под котлом) и попробуйте снова перевести его в принудительный режим работы.
Если термопредохранитель снова сработает, это может быть вызвано тем, что:

• Термостат неисправен и подлежит замене;
• Или термостат срабатывает в безопасном режиме из-за того, что водонагреватель слишком забит известковым налетом.

4. Термостат неисправен или настроен неправильно

Возможно, что термостат водонагревателя настроен неправильно, или регулятор температуры был случайно сбит, когда кто-то ранее что-то делал с котлом, и теперь он установлен на слишком высокую температуру. В этом случае просто поверните регулировочный диск, чтобы выбрать подходящую температуру нагрева, а затем снова включите питание котла.
Еще ничего? Возможно, термостат неисправен и его необходимо заменить. Проверить его состояние можно с помощью мультиметра в режиме омметра. Отсоедините разъемы от термостата и поместите щупы мультиметра на клеммы термостата, которые обычно отображаются визуально (у большинства котлов есть схема подключения, которая поможет вам ).

Вы знали?
В идеале водонагреватель должен быть установлен на температуру от 50°C до 60°C. Если будет холоднее, чем это, в баке могут скапливаться бактерии. Вы также обнаружите, что вам нужно включить горячую воду в душе сильнее! Любая более высокая температура будут способствовать образованию отложений известкового налета.

Важно: если на термостате есть следы гари, пластик немного подплавился или есть запах горелого пластика, обязательно (помимо замены термостата) заменить разъемы или обрезать и заново зачистить конец кабеля от сеть. Не забудьте как следует затянуть винты на новом термостате, иначе проблема быстро вернется из-за перегрева электрических контактов.

5. Нагревательный элемент неисправен.

Если водонагреватель по-прежнему не работает, несмотря на все эти проверки,  скорее всего, вышел из строя тэн. Это можно проверить мультиметром, если он у вас есть. Сначала отсоедините разъемы от элемента. Затем убедитесь, что ваш мультиметр находится в режиме омметра. Затем поместите два щупа измерителя на две клеммы элементов, чтобы проверить непрерывность (вы должны получить значение). Если ваш водонагреватель не слишком старый, стоит заменить нагревательный элемент. В противном случае имеет смысл заменить целиком водонагреватель, т.к. иногда сложно найти запчасти для старых моделей.
