Мастер Флеш для дымохода своими руками – устройство и монтаж

Крышу строят для того, чтобы защитить дом от атмосферных осадков, но она не сможет выполнять эту функцию, если не устранить мельчайшие щели и зазоры между кровельным материалом и прилегающими к нему элементами. В более тщательной герметизации нуждается место вывода трубы дымохода. Так как размер отверстия в скате на 2-5 сантиметров превышает диаметр канала дымоудаления, между ними образуется зазор, через который вода проникает внутрь стропильного каркаса. Для предотвращения протечек применяют битумную мастику, цементный раствор и герметики, однако, эффективность этих материалов со временем снижается. Чтобы решить вопрос изоляции стыка трубы и крыши раз и навсегда, опытные кровельщики советуют установить эластичную проходку Мастер Флеш.

Содержание статьи

Устройство

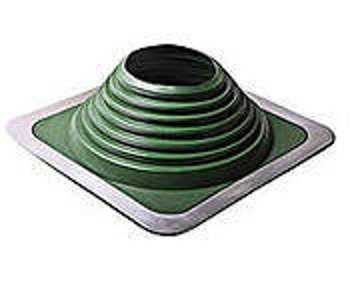

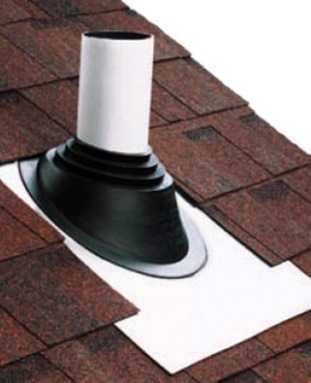

Проходка Мастер Флеш представляет собой ступенчатую пирамидку на прямоугольном основании из силикона или резины. Каждая из ступеней имеет соответствующий диаметр, поэтому она используется для гидроизоляции труб любого диаметра. Проходку Мастер Флеш надевают на через оголовок, передвигают к основанию места вывода дымохода на крышу и закрепляют на поверхность ската с помощью саморезов. Производители предлагают модели из двух различных материалов:

1. Из резины. Мастер Флеш из этилен-пропиленового каучука, относящегося к классу синтетических эластомеров, обладает высокой эластичностью, гибкостью, высокой степенью защиты от влаги. Их применяют для дымохода, температура газов в котором не выше 100-120 градусов, так как этот материал плавится и горит. Резина стандарта EDPM имеет пористую структуру, она имеет низкую устойчивость к химическим соединениям, в состав которых входит жир и минеральные масла.
2. Из силикона. Мастер Флеш из силикона используют для труб дымохода, рабочая температура которых превышает 120-130 градусов. Они хорошо переносят нагревание до 220-240 градусов. Поэтому применяются для изоляции канала дымоудаления приборов, работающих на твердом топливе. Силиконовые изделия плохо переносят воздействие прямых солнечных лучей, поэтому служат меньше. Этот тип устройств для изоляции проходов не горит.

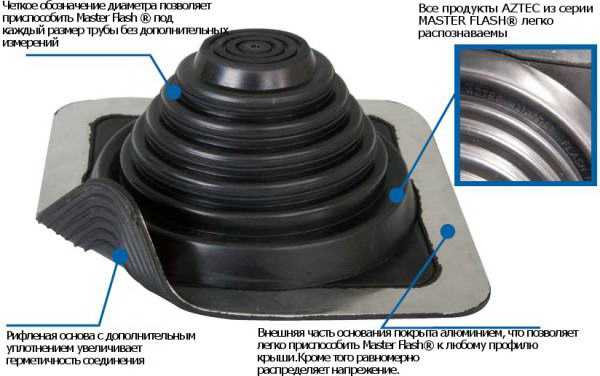

Устройство уплотнителя Мастер Флеш

Важно! Производители выпускают прямые проходки Мастер Флеш, которые используют для монтажа на плоских кровлях, и угловые (30 и 45 градусов), предназначенные для скатных крыш. Выбирая модель для установки своими руками, ориентируйтесь на уклон скатов, если в наличии есть только прямые, возьмите проходку большего размера.

Комплектация

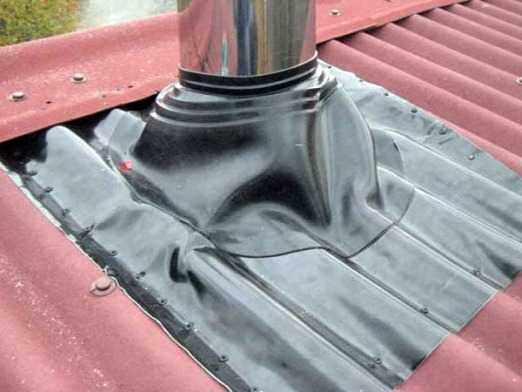

Использование проходки Мастер Флеш – простейший способ изоляции стыка между дымоходом и крышей. Его установка занимает не более 30 минут, а служит он не менее 15 лет. Чтобы выполнить установку своими руками, вам потребуется:

• Проходка Мастер Флеш соответствующего размера из силикона или резины. Выбирайте модель ориентируясь на диаметр трубы дымохода и температуру газов внутри нее. Обратите внимание на основание изделия: изделия с армированным металлом фланцем служат дольше, однако, оно обеспечивает плохое прилегание к рельефным кровельным материалам.

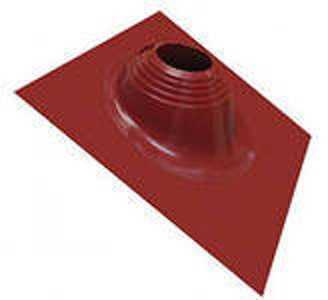

  Угловая проходка

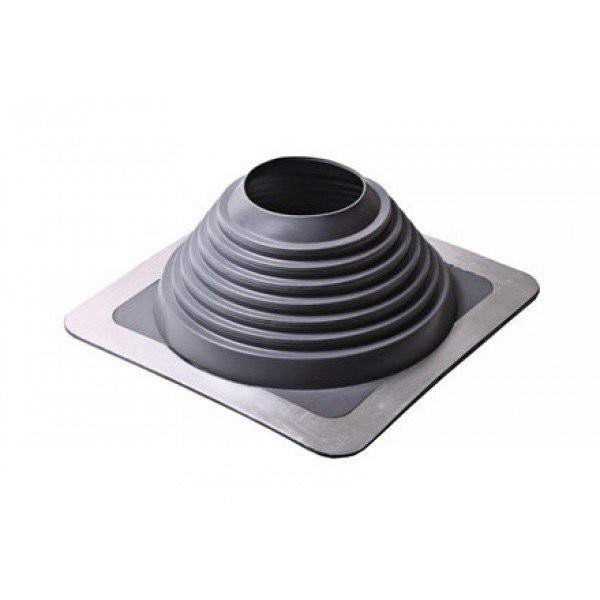

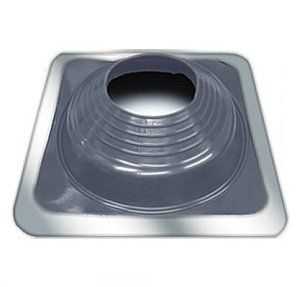

  Прямая проходка

• Тарелка. Этим термином обозначают изделие из оцинкованной стали, которое надевают поверх проходки для защиты от солнечных лучей. Внешне она напоминает тарелку без дна, в строительных магазинах продаются готовые модели, но изготовить подобное устройство своими руками из листовой стали тоже достаточно просто.

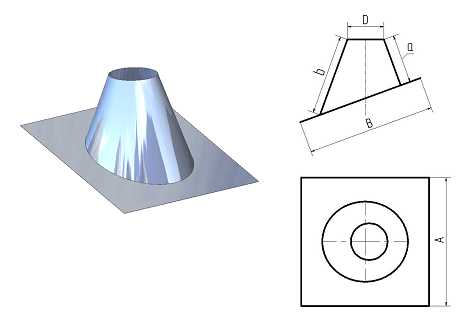

  Чертеж декоративной тарелки для оформления места прохода

• Крепеж, герметик и шуруповерт. Если выполнять установку своими руками, потребуются саморезы с пресс-шляпкой, термостойкий герметик на силиконовой основе и шуруповерт.

Обратите внимание! На каждой ступени проходки обозначают соответствующий диаметр трубы. Чтобы подготовить Мастер Флеш к монтажу своими руками, нужно точно определить размер дымохода и обрезать устройство по метке обычными ножницами. Опытные кровельщики утверждаю, что отверстие эластичной проходки должно быть на 20% меньше трубы.

Преимущества

Эластичные изделия для герметизации прохода трубы через крышу заслужили доверие мастеров и стали популярнее традиционные методов изоляции зазоров. Мастер Флеш оптимально подходит для монтажа своими руками благодаря следующим качествам:

1. Герметичность. Он надежно защищает зазор между трубой и кровельным материалов от проникновения влаги, предотвращая возможность протечек.
2. Эластичность. Благодаря гибкости, проходки из резины плотно охватывают трубу и плотно прилегают лаже к профилированным кровельным материалам. Эти устройства подходят для крыш с любой формой и уклоном.
3. Универсальность. Он подходит для крыш с покрытием из профнастила, металлочерепицы, рубероида, шифера и битумной черепицы.
4. Простота установки. Монтаж своими руками выполняется за 10-15 минут в одиночку, эта работа под силу даже неопытному мастеру.
5. Долговечность. Благодаря устойчивости к перепадам температуры, химическим воздействиям, влаге проходки из резины имеют долгий срок службы и не требуют частой замены.
6. Прочность. Изделия из высококачественной резины имеют прочную структуру, устойчивую к механическим повреждениям.
7. Устойчивость к высоким температурам. Максимально допустимая температура, при которой можно использовать для изоляции мета ввода дымохода из силикона, составляет 220-240 градусов. Такая термостойкость позволяет применять Мастер Флеш для отопительных приборов на любом типе топлива.

Важно! В некоторых случаях эластичность Мастер Флеш является главным преимуществом над другими видами изоляции. Только резиновые и силиконовые проходки обладают возможностью компенсировать изменения размеров кровельного материала под воздействием термического расширения.

Условия использования

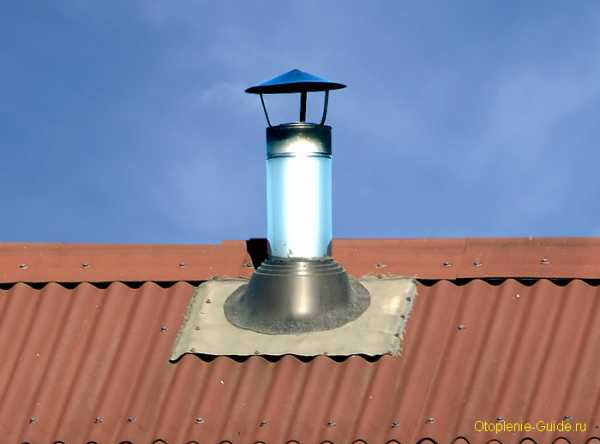

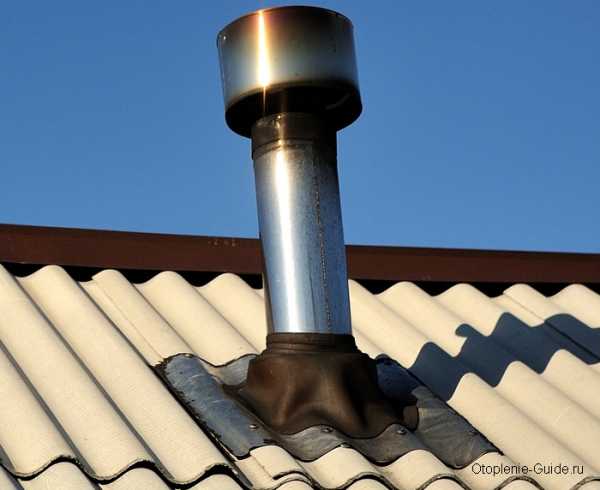

Эластичная проходка из резины Мастер Флеш – оптимальный вариант для гидроизоляции щели в месте прохода дымохода через кровлю. Однако, он подходит не для всех случаев. Профессиональные кровельщики и производители рекомендуют использовать это устройство для монтажа своими руками на каналы дымоудаления следующих типов:

• Сэндвич-дымоходов. Между двумя контурами из оцинкованной стали этих труб располагается термоизоляционный слой из базальтового волокна. Утеплитель сохраняет тепло во внутренней трубе, благодаря чему внешняя поверхность дымохода остается холодной. Для гидроизоляции сэндвич-труб используют резиновые модели.
• Дымоходов из нержавейки. Дымоходы из нержавеющей стали, выводящие продукты горения из твердотопливных печей, нагреваются до высоких температур. Поэтому для заделки цели между кровлей и трубой применяют термостойкие силиконовые проходки. Применение обычных моделей из резины возможно, если дымоход подключается к газовому котлу конденсационного типа.

Обратите внимание! Если вы хотите изолировать место вывода неизолированной трубы с помощью Мастер Флеш, можно использовать специальную гильзу. Из трубы, димаетр которой больше, чем у дымохода, вырезают отрезок 50-100 см. Участок дымохода, проходящий через крышу плотно обматывают огнеупорным материалом, а затем надевают и фиксируют гильзу стальным хомутом.

Монтаж

Каждая проходка Мастер Флеш снабжается подробной инструкцией, облегчающей монтаж своими руками. Так как работа выполняется на высоте, следует соблюдать технику безопасности, использовать страховочный трос и каску. Установку выполняют следующим образом:

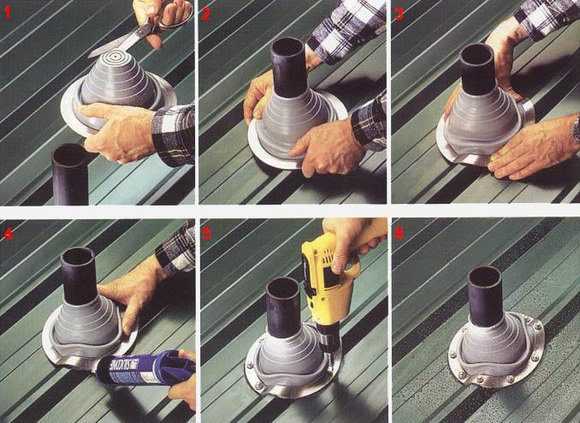

Инструкция по установке уплотнителя

1. Если на трубе размещается защитный колпак, его снимают. Вершину проходки подрезают ножом до нужного диаметра.
2. Натянуть устройство на трубу через оголовок. Если проходка продвигается слишком туго, трубу обрабатывают мыльным раствором, облегчающим задачу.
3. На основание проходки ровным, густым слоем наносят термостойкий герметик на силиконовой основе и прижимают к поверхности кровельного материала.
4. Дополнительно зафиксировать основание с помощью саморезов с пресс-шляпкой. Не переусердствуйте с количеством саморезов, ведь когда герметик смоется, в отверстия начнет затекать вода.
5. Если монтаж проходит на кровле из битумной черепицы, верхнюю часть основания заправляют под элементы покрытия.
6. На проходку устанавливают декоративную тарелку в цвет кровли.

Важно! Если во время обрезки проходки, вы совершили ошибку и проделали отверстие большего диаметра или повредили устройство, можно попытаться закрепить его на трубы с помощью герметика и стального хомута.

Видео-инструкция

krovlyakrishi.ru

Мастер флеш для дымохода: установка, инструкуия, размеры

Узел прохода дымовой трубы через кровельное покрытие всегда считался довольно сложным. Что только не применяли раньше для его герметизации – глину, раствор, битум, рубероид и так далее. Сейчас проблему способен решить один простой элемент — мастер-флеш для дымохода. В данном материале мы рассмотрим подробнее это изделие и подскажем, как его верно установить в разных ситуациях.

Что собой представляет мастер – флеш?

Сложность узла прохода дымовой трубы сквозь кровлю заключается в том, что он должен удовлетворять множеству требований:

• герметичность и устойчивость к воздействиям окружающей среды;
• стойкость к высокой температуре дымохода;
• надежность и долговечность.

Изменение температуры поверхности трубы из-за разных режимов работы котла влечет за собой тепловое расширение материала при нагреве и уменьшение при остывании, значит, идеальный кровельный узел должен быть эластичным. Всем этим требованиям соответствует эластичный уплотнитель дымохода, — мастер – флеш (другие названия – проходка, крыза, выдра).

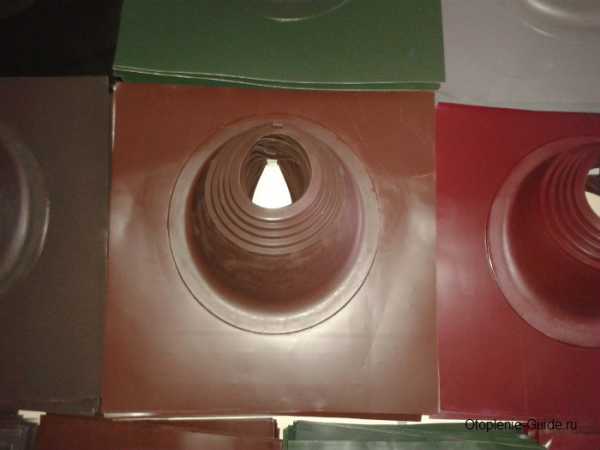

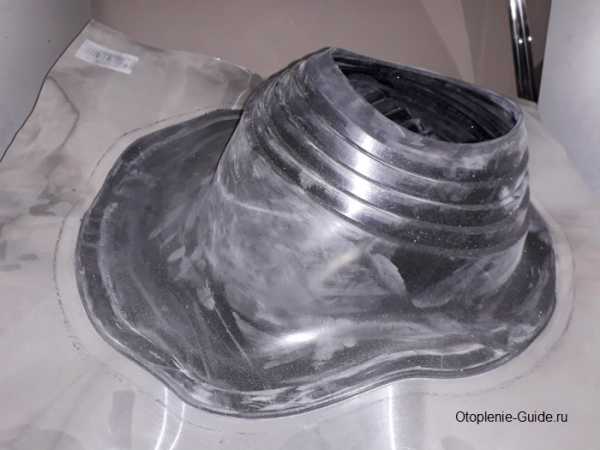

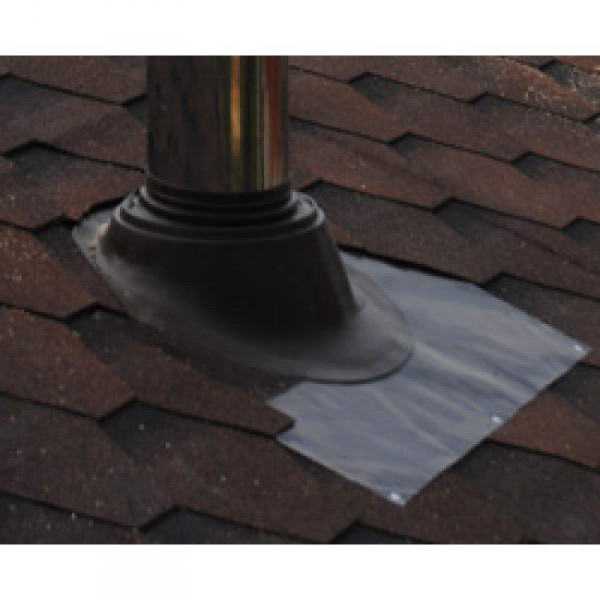

Элемент представляет собой основание из эластичного материала квадратной или прямоугольной формы с круглыми кольцами разного диаметра по центру. Кольца выступают прямо вверх или под определенным углом в виде конуса. Мастер – флеш дополнительно может комплектоваться вставкой из алюминия для усиления основания.

Модели, где конус из колец выступает под углом 90º, предназначаются для плоских покрытий. Герметизация скатной кровли осуществляется крызой, чьи кольца выступают под углом 45 или 30º.

Изделие изготавливается из 2 видов материала – силикона и резины EDPM. Разница состоит в том, что силикон эластичнее и выдерживает более высокую температуру, максимум – 315 ºС. В то время как резина EDPM может расплавиться при температуре свыше 135 или 185 ºС (есть 2 типа материала). С другой стороны, силиконовая вставка больше подвержена воздействию ультрафиолетового излучения и потому прослужит не так долго, как резиновая. Хотя этот недостаток вполне исправим, о чем будет сказано ниже.

Эластичный мастер – флеш позволяет выполнить узел прохода наиболее простым и быстрым способом. Достаточно подобрать элемент под диаметр трубы, вырезать по центру отверстие, чей размер на 20% меньше этого диаметра и натянуть на дымоход до самого покрытия. Предлагаемая производителем инструкция по монтажу гласит, что далее нужно основание мастер – флеша прикрепить к покрытию кровли с помощью герметика и дополнительно зафиксировать саморезами, как показано на рисунке:

Но на деле не все так просто как здесь показано. Данная инструкция может служить алгоритмом действий, а наша задача – уточнить кое-какие детали, дабы уберечь вас от ошибок и переделок.

Как установить мастер-флеш?

Если ваша кровля – плоская, то смело приобретайте прямой мастер – флеш и устанавливайте согласно инструкции. То же самое касается наклонных покрытий из профилированного листа или металлочерепицы без поперечных стыков. При монтаже соблюдайте следующие рекомендации:

• для облегчения натягивания поверхность трубы и кольцо изделия лучше покрыть мыльным раствором;
• если отверстие вырезано неудачно, то не спешите выбрасывать мастер – флеш. Возможно, удастся его герметично охватить хомутом;
• используйте только водостойкий герметик;
• не накручивайте слишком много саморезов. Герметик рано или поздно начнет терять изолирующие свойства и вода станет затекать через множество отверстий. Не вкручивайте саморезы в углубления покрытия, по которым течет вода;
• при установке крызы на конек для дымохода ее верхнюю часть обязательно поместите под коньковой нащельник, как показано ниже:

Если материал скатного покрытия имеет прерывистую структуру с нахлестами (шифер, ондулин, листовая металлочерепица, битумная черепица и так далее), то верхнюю часть основания мастер – флеша надо постараться подсунуть под ближайший соседний сверху элемент покрытия. Таким способом вы обеспечите свободный сток воды независимо от того, насколько герметично приклеена крыза. Данное соединение прослужит гораздо дольше, его правильное выполнение изображено на фото:

Максимальная рабочая температура резиновых и силиконовых изделий наводит на мысль, что установка мастер-флеша возможна не на всякий дымоход. Так и есть, крыза будет себя отлично чувствовать в таких случаях:

• на трубе из утепленного сэндвича;
• на стальном дымоходе без утепления, подключенном к газовому конденсационному котлу (температура до 100 ºС).

Неутепленные дымоходы печей и твердотопливных котлов прогреваются в обычном режиме до 150 ºС, а в разных экстремальных ситуациях (например, во время горения сажи в трубе) – до 600 ºС. Как вы понимаете, крыза от соприкосновения с такой поверхностью просто расплавится, а резина даже может воспламениться. Способ решения проблемы следующий: сначала подбирается гильза из тонкостенной трубы, чей диаметр больше дымохода на 100—120 мм длиной до полуметра.

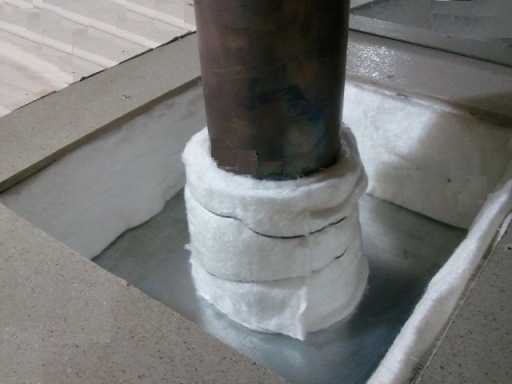

В месте прохода через кровлю газоход обматывается базальтовым волокном, а сверху на него надевается гильза. Последнюю можно сделать из обычной кровельной оцинковки, обернув ею теплоизоляционный слой. Мастер – флеш для дымоходов ставится по размеру гильзы, так он будет надежно защищен от высокой температуры. Что касается открытого сверху стыка с утеплителем, то его можно прикрыть изготовленным из оцинковки элементом (окапником) и закрепить хомутом.

Совет. Чтобы не возиться с тепловой изоляцией трубы при монтаже мастер — флеша, стоит этот участок проложить из сэндвича либо утеплить весь дымоход изначально.

«Тарелка» без дна из оцинкованной стали также может послужить защитой силиконовых изделий от прямого попадания солнечных лучей. Подобные элементы продаются в готовом виде или изготавливаются самостоятельно. Металлическая «тарелка», показанная ниже на фото, просто надевается на трубу поверх крызы, главное, удачно подобрать внутренний диаметр, чтобы она не болталась от ветра.

Заключение

Подобрать и приобрести мастер – флеш для дымоходной трубы достаточно просто, каждый типоразмер рассчитан на определенный диапазон диаметров. А вот монтаж не настолько прост, как может показаться. Здесь важно надежно закрепить элемент и в то же время не допустить затекания воды.

cotlix.com

Уплотнитель для дымохода



      Кровельные уплотнители (кровельные проходки) Мастер флеш применяются при уплотнении вентиляционных труб и дымоходов, герметизации и прокладке через кровлю телевизионного кабеля, установке антенны, а также при строительстве бани или сауны.

     Кровельные уплотнители Master flash изготавливаются из EPDM-резины или силикона высокого качества, неподверженного атмосферным и температурным перепадам, сохраняющим свои свойства при температуре от -55 С до +135 С (EPDM) и от -74 С до +260 С (силикон).

     Проходка кровли Мастер флеш применяется для всех видов кровли: мягкая кровля, металлочерепица, профлист, шифер и пр. Благодаря широкому выбору типоразмеров данный уплотнитель можно подобрать для диапазона труб от 3 до 600 мм.

	Master Flash Residential (угловой) – с фланцем из алюминия, который выполнен с уклоном в 20 градусов, позволяет использовать на крышах с более крутыми поверхностями.
	Master Flash Standart (прямой) — обыкновенный универсальный уплотнитель кровельных проходов.

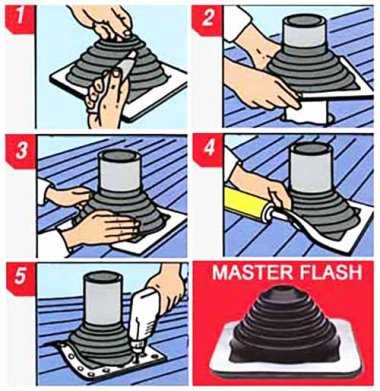

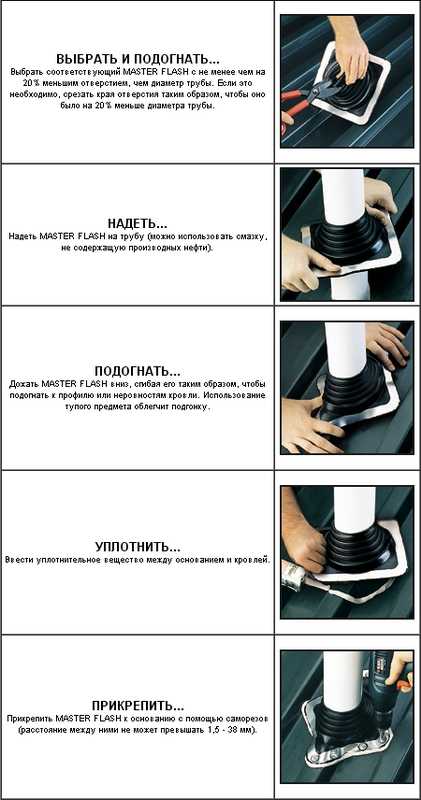

 Установка Мастер Флеш

1	ВЫБРАТЬ И ПОДОГНАТЬ… Выбрать кольцо уплотнителя с таким расчетом, чтобы отверстие было на 20% меньше диаметра трубы. Обрезать при необходимости.
2	НАДЕТЬ... Натянуть Master flash на трубу (при необходимости смазать).
3	ПОДОГНАТЬ… Прижать уплотнитель вниз и придать ему форму кровли (при необходимости использовать тупой предмет).
4	УПЛОТНИТЬ… Ввести герметик между фланцем и кровлей.
5	ПРИКРЕПИТЬ… Закрутить саморезами уплотнитель к кровле. Среднее расстояние между саморезами 3,5 см.

Прайс-лист

dekorkamin.ru

Крышная разделка дымохода своими руками

Крышная разделка дымохода – обязательное условие его безопасной эксплуатации и залог тепла и сухости в доме. Ошибки при выводе дымовой трубы через крышу обычно приводят к протечкам, гниению и разрушению деревянных конструкций кровли, а неправильное крепление самой трубы может стать причиной пожара. Следуя технологии, описанной в нашей статье, вы сможете выполнить разобраться в этом вопросе и, при необходимости, установить крышную разделку дымохода самостоятельно.

Идеальная крышная разделка дымохода

Виды крышных разделок

Вид крышной разделки напрямую зависит от нескольких факторов: материала дымохода, типа кровельного покрытия и устройства крыши: ее вида, угла наклона, расположения дымохода относительно конька. Основное качество крышной разделки – способность защищать крышу от протечек и перегрева, им обусловлен выбор материалов для крышной разделки.

Крышная разделка для металлических труб типа «сэндвич» представляет собой металлический конус, жестко закрепленный на металлическом фартуке под определенным углом. Для шиферной кровли фартук должен быть выполнен из свинца, который, благодаря своей пластичности, легко приобретает форму листов кровельного покрытия. Угол крышной разделки подбирают в зависимости от угла наклона крыши. Труба вставляется в конус и герметизируется за счет уплотнительной манжеты.

Для круглых труб и кровли с волнистым металлическим покрытием наряду с металлической крышной разделкой можно использовать проходки из полимерных материалов на металлическом каркасе. Они состоят из листа металла – стали или алюминия, с отверстием больше диаметра трубы и силиконового или резинового колпака. В колпаке можно вырезать отверстие нужного диаметра, а лист основания выгнуть по форме кровельного покрытия. После крепления к кровле такая разделка обеспечивает герметичность прохода через крышу.

Полимерно-металлическая разделка для круглых труб

Ставшие популярными в последние годы сборные керамические сэндвич-дымоходы или традиционные кирпичные трубы выводят на крышу несколько иначе. Для их герметизации используют металлические фартуки, планки примыкания и теплоизолирующие короба. Герметизация достигается за счет проклеивания элементов специальными пленками и использования герметиков, при этом важна правильная последовательность работ, описанная в следующих разделах.

Крышная разделка круглых труб

Для герметизации труб типа «сэндвич» из нержавейки или керамических труб круглого сечения используют крышные проходки с металлическим или полимерным колпаком. Кроме того, для защиты деревянных конструкций от перегрева в месте прохода трубы через кровлю необходимо установить термоизолирующий короб из негорючего материала, а пространство между стенками короба и трубой заполнить негорючим теплоизолятором. В качестве теплоизолятора используют каменную или базальтовую вату, их температура плавления значительно выше, чем у дымовой трубы в эксплуатационном режиме.

Вывод трубы на крышу и установка разделки

Приобретают или делают своими патрубок из тонкостенного металла. Его размеры должны обеспечивать противопожарное расстояние от трубы до воспламеняющихся конструкций – не менее 25 см в любую сторону. Патрубок имеет вид короба с крышкой, с отверстиями с обеих сторон, равными диаметру трубы. Патрубок необходимо отделать несгораемым утеплителем – на рисунке показана отделка базальтовой ватой с теплоотражающим слоем. Закрепить ее можно с помощью термостойкого герметика и металлизированного скотча.

Патрубок прохода через перекрытия

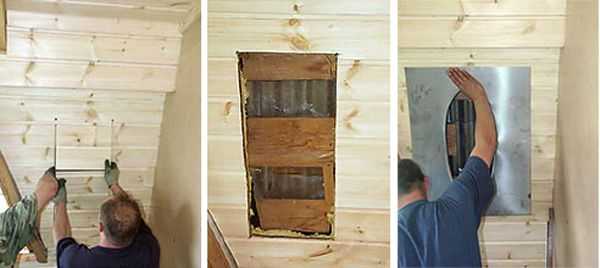

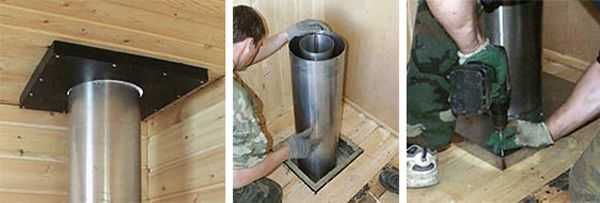

Отмечают место прохода трубы через перекрытия и вырезают в ней отверстие по размеру патрубка с помощью электролобзика на всю толщину теплоизолирующего «пирога». Устанавливают патрубок.

Отверстие в перекрытиях под патрубок

Выводят дымоход из труб типа «сэндвич» сквозь отверстие в патрубке, зазоры обрабатывают жаропрочным герметиком с рабочей температурой до 1000 градусов. Между стенками короба и трубой укладывают утеплитель – базальтовую вату. Снизу и сверху проход закрывают крышками и закрепляют их на саморезы.

Установка трубы в перекрытиях

Отмечают место прохода трубы через кровлю и выпиливают его аналогичным образом. При этом отверстие будет иметь не квадратную, а прямоугольную форму из-за уклона крыши. Устанавливают нижний фартук разделки. Его выбирают в зависимости от уклона крыши – чем круче скат, тем более вытянутым будет отверстие.

Отверстие для выхода трубы на крышу

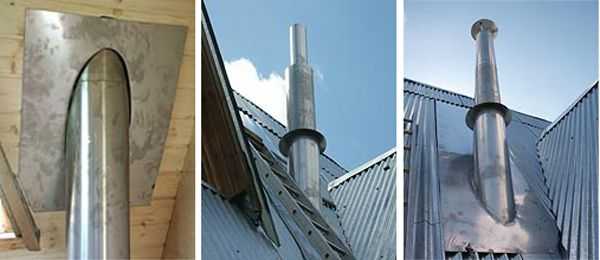

Продолжают установку трубы через выпиленное отверстие, фартук можно временно опустить при этом вниз. Трубу обязательно стягивают хомутами и закрепляют к элементам конструкции кровли на кронштейны.

Вывод трубы на крышу

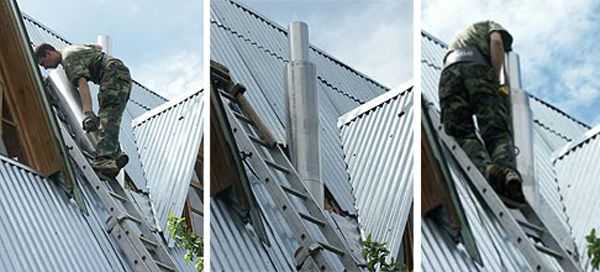

Выводят трубу на крышу до необходимой высоты. При этом важно соблюдать правило: соединение элементов не должно находиться в месте прохода через кровлю или перекрытия, если размеры трубы не позволяют его выполнить, необходима обрезка одного или нескольких элементов. Хомуты, крепящие трубу, лучше устанавливать в местах соединений, а стыки сажать на герметик – этим достигается максимальная устойчивость трубы и пожаробезопасность.

Установка трубы на крыше

После того, как труба установлена и выведена наружу, закрепляют нижний фартук, а на трубу надевают крышную разделку выбранного типа. На рисунке показана крышная разделка с металлическим фартуком, уложенная поверх кровельного покрытия – профнастила. Верхний край фартука заведен под вышележащий лист профнастила, а его боковые части подрезаны так, чтобы они находились в верхней части волны металлического листа. Вода при такой конструкции и большом уклоне кровли не будет затекать под фартук.

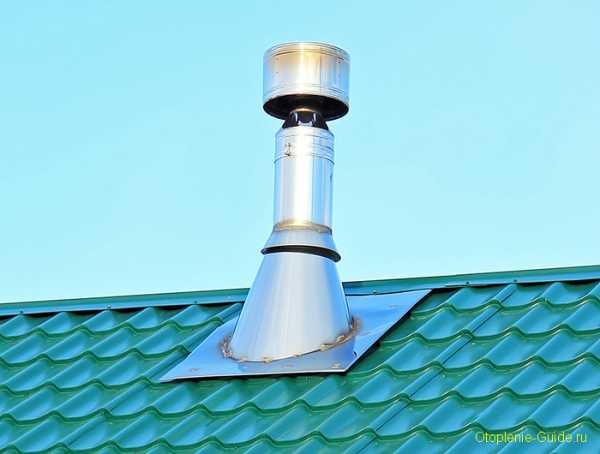

Установка фартука и разделки

Для других типов кровли могут быть использованы крышные разделки иного типа, например, металло-полимерные или со свинцовым фартуком.

Разные типы крышных разделок для круглых труб

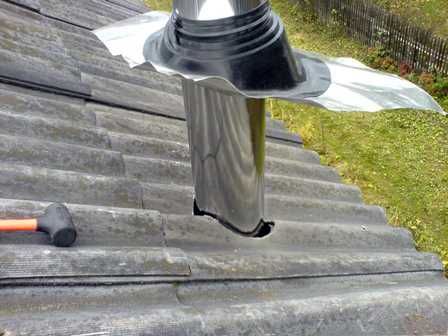

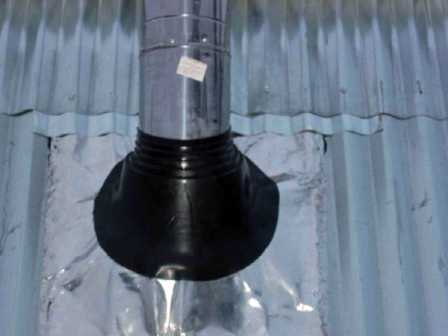

При использовании гибкой разделки из силикона или резины в колпаке вырезают отверстие на 1/5 меньше его диаметра. Колпак натягивают на трубу и придают гибкому фартуку форму листа. Закрепляют на саморезы, предварительно промазав герметиком. Для более прочного крепления иногда необходимо бывает усилить обрешетку крыши – это делается на этапе выпиливания отверстия в ней.

Монтаж силиконовой разделки

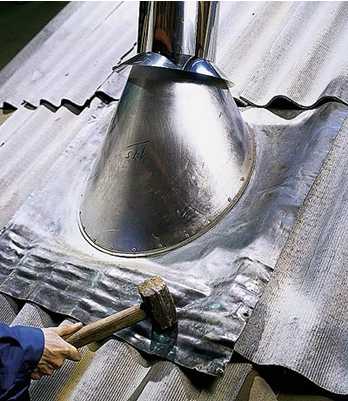

Гибкий фартук из свинца также можно выгнуть по форме кровельного листа, но при его покупке следует учесть угол наклона ската. Верхний край фартука обязательно заводят под вышележащий лист шифера или металла.

Разделка с гибким свинцовым фартуком

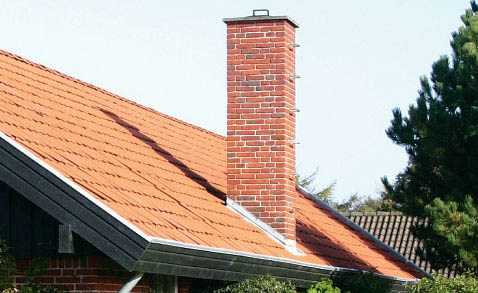

Крышная разделка прямоугольных труб

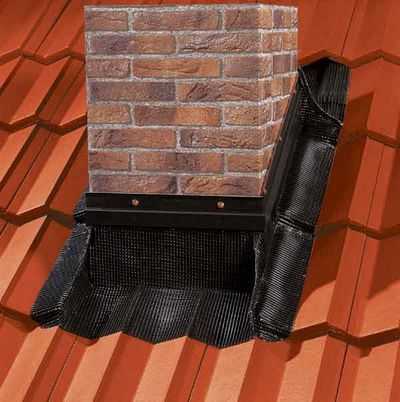

Для крышной разделки труб из кирпича или блоков используют специальные элементы – металлические фартуки, галстуки, пристенные профили. Для герметизации стыков также используют самоклеящуюся пленку и герметики.

Разделка прямоугольных труб из кирпича или блоков

Труба из кирпича или блоков, как правило, ставится на фундамент, поэтому она вполне устойчива. Ее дополнительное крепление возможно с помощью специальных кронштейнов, но они не должны обеспечивать жесткую связь с крышей, иначе при повреждении кровли возможна деформация и разрушение трубы, что грозит пожаром.

Технология крышной разделки кирпичных труб

Разделку выполняют после установки обрешетки и гидроизоляции, поверх контробрешетки, сделанной из струганой доски. К стенкам трубы прикладывают планки примыкания и прочерчивают контур по верхней выступающей кромке.

Разметка контура под планку примыкания

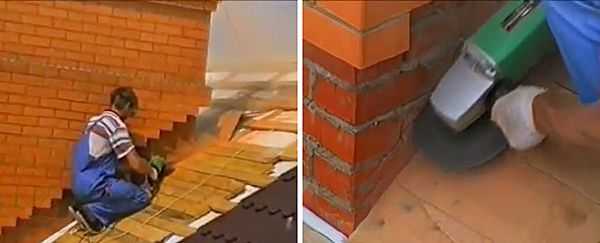

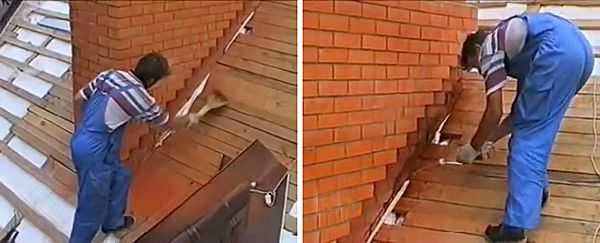

По полученному контуру с помощью болгарки и алмазного диска штробят паз.

Штробление паза под планку примыкания

Сметают пыль веником и смывают ее струей воды, можно из пластиковой бутылки.

Удаление пыли веником и водой

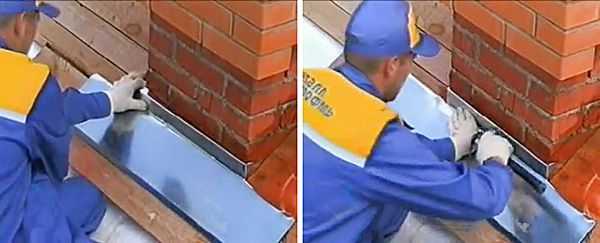

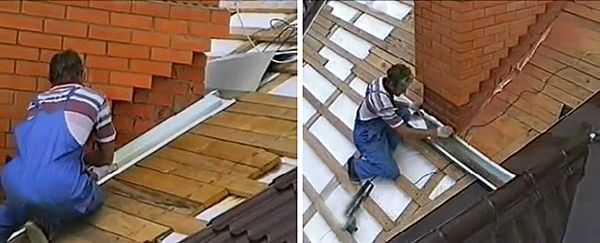

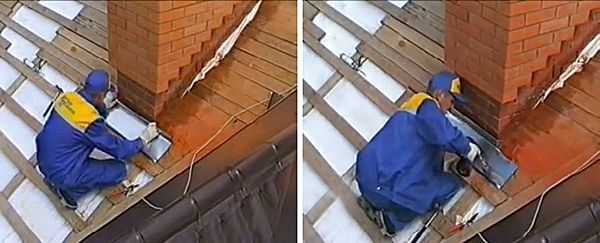

Прикладывают планку примыкания с нижнего края трубы, отмечают маркером ее габариты и с помощью ножниц по металлу вырезают вертикальную часть планки примыкания с обеих сторон. Прикладывают планку примыкания к трубе и молотком аккуратно забивают ее кромку в паз в кирпичной кладке.

Установка планки примыкания на трубу

Саму планку крепят к обрешетке саморезами с помощью шуруповерта.

Крепление нижней планки примыкания

Размечают аналогичным образом боковые планки, срезают выступающую вертикальную часть. Крепят обе боковые планки саморезами так, чтобы они оказались поверх нижней. Закрепляют аналогичным образом верхнюю планку примыкания.

Крепление боковых планок примыкания

Герметизируют все стыки между планками и трубой.

Герметизация стыков

Устанавливают галстук и загибают на нем желоб таким образом, чтобы случайно попавшая на него влага стекала с крыши, не попадая на обрешетку.

Крепление галстук и подгибка желоба

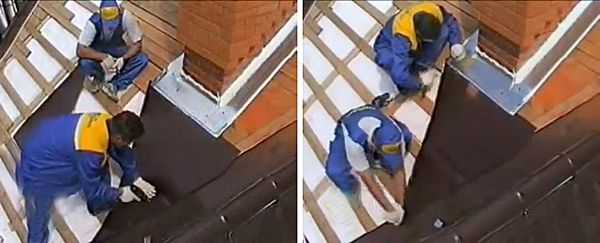

Укладывают кровельное покрытие по специальной технологии. Устанавливают фартуки в той же последовательности, что и планки примыкания: нижний фартук, боковые, а затем верхний фартук – его кладут так, чтобы он оказался под вышележащим листом кровельного покрытия. Если труба находится близко к коньку, то верхний фартук заводят под него.

Крепление фартуков поверх кровельного покрытия

Видео — крышная разделка кирпичного дымохода

Крышная разделка дымохода – важный этап строительства, выполняя ее важно не экономить на материалах и соблюдать последовательность операций. Только в этом случае вам обеспечена безопасность и комфорт, без пожаров и текущей крыши.

kamin-expert.ru

Как сделать дымоход своими руками качественно и по всем правилам

Содержание статьи

Дымоход обеспечивает приток свежего воздуха и вывод продуктов сгорания из помещения, отвечает за естественную тягу печи или газового котла. Установка дымоотвода является обязательным условием для функционирования теплового оборудования.

Дымоход своими руками

Правильный монтаж дымохода – это залог комфортного микроклимата и безопасности внутри дома, дачи или бани. В целях экономии можно собрать дымоход своими руками. Важно правильно произвести расчет и соблюдать все существующие нормативы по проектированию и монтажу дымоотводов.

Вернуться к содержанию ↑

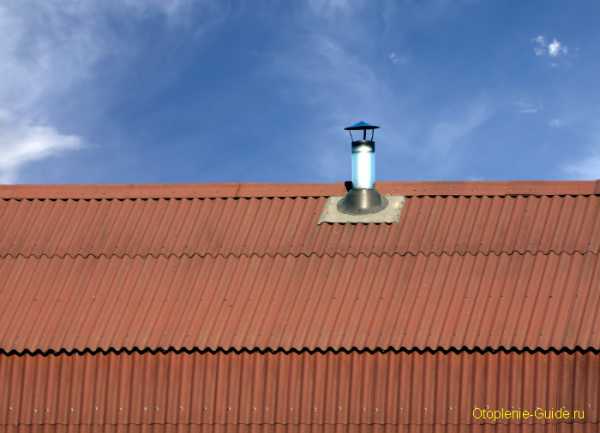

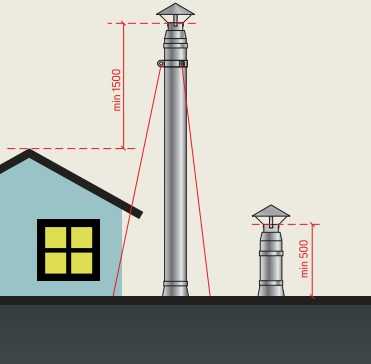

Правила размещения дымохода на крыше

Установка дымохода должна производиться согласно требованиям пожарной безопасности. Основные положения следующие:

• На плоской кровле высота трубы не должна превышать высоту крыши более чем на 1 м;
• На скатной кровле, при условии размещения устройства менее 1,5 м от конька, труба должна возвышаться над коньком как минимум на 0,5 м;
• Если расстояние от конька составляет 1,5-3 м, труба должна быть установлена на одном уровне с коньком;
• Труба, расположенная на расстоянии 3 и более метров от конька, должна находиться на расстоянии не ниже 10° от горизонта коньковой части. Варианты размещения внутреннего дымоотвода на скатной крыше изображены на рисунке:

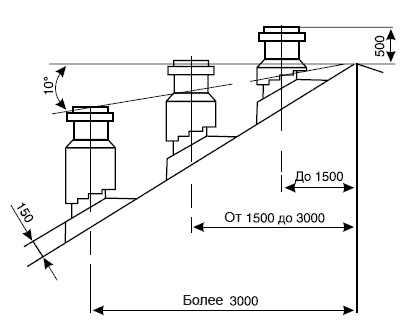

Размещение дымоотвода на скатной крыше

• При монтаже устройства рекомендуется установка элементов ревизии для отвода конденсата и очистки конструкции, а также заглушки с конденсатоотводчиком из нержавеющей стали;
• Монтаж дымоотвода на высоте не менее 1,5 м от крыши соседних сооружений;
• Трубу дымохода высотой более 1,5 м необходимо дополнительно закрепить растяжками. Пример представлен на рисунке:

Закрепление дымохода растяжками

• Если крыша изготовлена из горючих материалов, рекомендуется монтаж на конструкции искроуловителя;
• Стыки дымохода не должны совпадать с проходами через потолок, крышу ли стену;
• Монтаж колена и тройников необходимо производить таким образом, чтобы они не несли нагрузку от выше располагающейся трубы дымохода;
• Горизонтальных участков следует избегать. Их максимальная длина может составлять 1 м.

Вернуться к содержанию ↑

Выбор дымохода в зависимости от типа отопительного прибора

Монтаж дымохода должен учитывать не только конструктивные особенности крыши, но и тип отопительного прибора, для которого он будет в дальнейшем использован. Для печей и дровяных каминов рекомендуется установка кирпичного дымохода, а вот в случае с газовым оборудованием кирпич не походит, поскольку разрушается под воздействием кислот, содержащихся в дыму. Для газовых котлов лучше всего применять дымоходы из нержавеющей стали.

Вернуться к содержанию ↑

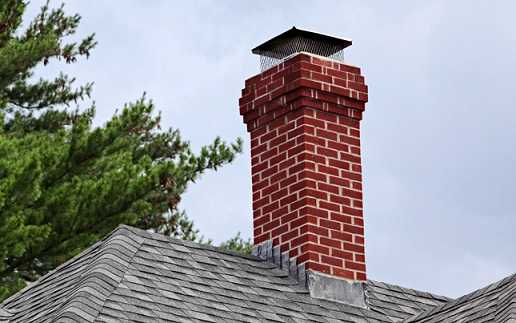

Особенности монтажа кирпичного дымохода

Для дымоотвода рекомендуется использовать глиняный кирпич и выкладывать каждую стену шириной не менее 12 см. Кладка кирпича для печей слабой мощности производится в четыре ряда, для печей средней мощности – в пять рядов и для печей повышенной мощности – в шесть рядов. Однако любой кирпич разрушается под воздействием сажи, копоти и конденсата, чтобы этого избежать, кирпичный короб следует усилить добавлением металлической трубы. Пространство, что образовывается между трубой и кирпичными стенами необходимо заполнить негорючим изоляционным материалом, таким образом, выполняя дополнительное утепление дымохода.

Кирпичный дымоход для дома

Этапы возведения дымохода:

1. Кирпичный дымоход своими руками начинают устанавливать с шейки. Эта часть дымоотвода, которая следует сразу же за насадной трубой печи. В этом месте необходимо сделать дымовую задвижку, или, как ее еще называют, вьюшку, которая перекрывает трубу после переработки топлива.
2. Далее наружный диаметр кладки расширяется, выполняется так называемая распушка, при этом внутренний дымовой канал не меняется в размерах.

Кладка кирпича должна производиться таким образом, чтобы внутренний размер дымового канала был одинаковым в любом его месте.


3. После прохождения дымоотвода через потолок, производится кладка стояка трубы, который имеет такие же размеры, как и шейка.
4. Следующий раз наружный размер кладки увеличивается во время прохождения дымохода через стропила кровли. Это расширение носит название выдра. Необходимо монтировать каждую стену выдры шириной не менее 0,1 м, для успешного выполнения защиты от проникновения влаги в чердачное пространство через существующие щели между дымоотводом и крышей.
5. После разделки выдры, наружный диаметр снова сужается – производится кладка шейки трубы.
6. После шейки дымохода кладка опять расширяется — это оголовок трубы.
7. На оголовок устанавливается специальный металлический колпак – зонт, который защищает дымоотвод от дождя и прочих атмосферных осадков.
   Помимо основной функции, зонт также сдерживает сильные порывы ветра, способные нарушить тягу в дымовом канале и служит украшением дымохода и всего здания, придавая ему законченный вид.
8. Утепление видимой части дымоотвода можно выполнять с помощью короба.

Иногда, при недостатке опыта, дымоход выкладывают одинакового размера от шейки до оголовка, а затем расширяют стену снаружи, добавляя распушку и выдру из бетона. Кладка кирпичного дымохода – дело непростое и требует определенных навыков. Тем не менее, ее можно выполнить самостоятельно, если детально изучить схемы и чертежи.

Строим дымоход из кирпича по схеме, представленной на рисунке:

Схема кирпичного дымохода

Вернуться к содержанию ↑

Установка металлического дымоотвода

Существуют различные варианты монтажа металлического дымохода как внутри здания, так и снаружи. Чтобы правильно сделать дымоотвод из металлической трубы необходимо соблюдать некоторые правила:

• Диаметр трубы дымохода должен быть равным или превышать диаметр выходной трубы отопительного прибора;
• Трубы без утепления используются исключительно внутри помещений;
• Если дымоход находится снаружи здания, необходимо утепление трубы, либо применение т.н. дымоходов –сэндвичей;
• Ровный вертикальный дымоотвод может использоваться без опорной площадки;
• Если конструкция дымового канала имеет изгибы, необходимо усилить ее с помощью опорной площадки;

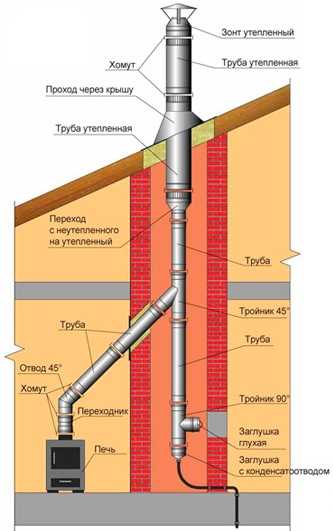

Схема установки дымохода из металла

• Для сбора конденсата необходимо устанавливать специальные тройники с заглушками;
• В местах прохода конструкции через потолок необходимо использовать элемент «Проход через потолок» и выполнять утепление свободного пространства;
• Если дымовой канал проходит через стену, вывод трубы осуществляется под углом 45°. Также понадобится дополнительная изоляция и утепление пространства между стеной и трубой;
• В местах прохода дымохода через крышу, используется элемент «Проход через крышу»;
• Завершение конструкции выполняется с помощью защитного элемента «Зонт» или «Зонт утепленный»;
• Необходимо выполнять утепление всех стыков трубы с помощью термостойкого герметика и хомутов;
• Монтаж следует выполнять снизу вверх;
• На основную трубу дымохода можно по желанию установить короб.

Короб или кожух прикрывает возвышающуюся над кровлей часть дымоотвода и выполняет целый ряд важных технических задач:

• Утепление основной трубы, что в свою очередь улучшает тягу;
• Укрепление дымохода, в случае, если короб устанавливается на подверженную разрешениям стену дымоотводного канала;
• Декоративное оформление. Если на крыше имеется несколько газоходов, короб устанавливается на каждый из них.

Кожух для дымохода

Короб для дымоотвода может изготавливаться из различных материалов, быть цельным металлическим или состоять из элементов профнастила. В случае если на крыше устанавливается короб, зонт монтируется непосредственно на него.

Вернуться к содержанию ↑

Параметры правильной работы устройства

Правильно установленный дымоотвод создает естественную тягу и выводит продукты горения каналом, не позволяя им проникать в помещение. Оценить работу дымохода порой можно даже визуально – по наличию дыма в помещении или цвету пламени. Чрезмерную тягу определяют по белому пламени и характерному гулу, в то время как ярко-оранжевый цвет пламени характеризует недостаточность тяги. Сделать более точные замеры поможет специальный прибор – анемометр.

Если тягу необходимо усилить, можно воспользоваться одним из следующих способов:

1. Установить дефлектор. Однако нужно учитывать, что дефлекторы улучшают тягу только при наличии сильного ветра.
2. Установить специальный зонт на дымовой трубе. С помощью датчика, размещенного под колпаком, зонт регулирует температуру горения.
3. Увеличить высоту трубы.
4. Использовать турбинную насадку.

Вернуться к содержанию ↑

Видеоинструкция по монтажу металлического дымохода

Автор	Поделитесь	Оцените
Виктор Самолин

Интересное по теме:

vseotrubax.com

Мастер флеш для дымохода | Гид по отоплению

А А А

Если конструкция дымоотвода предполагает вывод трубы через кровлю дома, необходимо обратить внимание на узел прохода. Как правило, площадь отверстия в крыше на 10% больше чем площадь сечения трубы. Естественно, это место необходимо защитить от проникновения воздуха, влаги, осадков. Таким образом, это место требует особого устройства, и с одной стороны должно гарантировать герметичность узла, быть стойким к внешним воздействиям окружающей среды, а с другой – материал, обеспечивающий водо- и воздухонепроницаемость должен предохранять саму кровлю (место контакта с трубой) от возгорания, обугливания, т.к. температура внутри дымопровода может достигать свыше 1000°С (в зависимости от качества топлива и типа дымохода).

Кровельная проходка Master Flash.

Еще сравнительно недавно для решения этих задач использовалась обмазка (цементная или битумная), а сама труба обтягивалась и изолировалась с помощью накладок из жести, асбеста, рубероида. Естественно, эти материалы не выдерживали сложных условий эксплуатации, разваливались и разрушали кровлю здания в местах контакта.

Кровельный уплотнитель угловой N2 203-280, вес 1,8 кг.

Мы предлагаем обратить внимание на сравнительно новое, несложное приспособление, установка которого не составит труда, даже у начинающего строителя-любителя – универсальный кровельный мастер флеш для дымохода (Master Flash). Это же приспособление в среде специалистов носит название проходка, крыза, выдра. Оговоримся сразу, что уплотнитель используется не только в качестве защиты кровли в месте вывода труб дымохода. Приспособления выпускаются с разными размерами, что позволяет использовать их для герметизации любого отверстия крыши, в том числе вывода TV-антен, электропроводки, вентиляционных каналов.

Герметизация кровельного прохода с внешней стороны.

Уплотнитель изготавливается из силикона или высококачественной гофрированной резины EDPM. Силиконовые модели способны выдержать более высокие температуры (до 315°С), но более требовательны к защите от ультрафиолетовых лучей, поэтому срок службы их значительно меньше, чем резиновой. Для защиты силиконовых изделий применяются дополнительные навесы из оцинкованной стали в виде зонтика или тарелки без дна.

Мастер флеш в Леруа Мерлен.

Достоинства изделия

• Эластичность материала обеспечивает сплошное примыкание уплотнителя к трубе, даже при изменении размеров труб в момент нагревания и остывания;
• Благодаря особенностям конструкции уплотнителя гасится вибрация и смещение труб, а также снижается внешнее давление слоя снега, собирающегося на поверхности .
• Мастер флеш для дымохода предохраняет кровлю от разрушения. Даже при нагревании деформация, и расширение объема изделия минимальны;
• Большой ассортимент уплотнителей с разными размерами позволяет подобрать и качественно смонтировать узел от 0,3 до 66 см;
• Используется на крышах с любым покрытием (шифер, шинглз, черепица глиняная, черепица песчано-цементная, металлочерепица, профнастил, битумная плитка, металлический лист и т.п.)
• Материалы, из которых изготавливается флеш уплотнитель, обеспечивают качественную герметизацию;
• Для монтажа приспособления не требуется специальных умений, вывести и укрепить дымоход на кровле можно самостоятельно, достаточно быстро и без привлечения специалистов.

Герметизация сэндвич трубы.

Приспособление конусообразной формы, состоящее из колец, разного диаметра, каждое из которых больше предыдущего, соединенных силиконовыми перемычками. Стандартно — кольца расположены вертикально под углом 90°, однако для скатной крыши выпускаются специальные модели, с наклоном под 10-30° или 20-55°. Кольца расположены на квадратном или круглом жестком основании (фланце), которое фиксируется на кровле дома с помощью саморезов.

Внимание! Если вам не удалось найти уплотнитель для скатной кровли, возможно использование прямой модели. Но стоит учесть, что диаметр фланца уплотнителя должен будет перекрыть эллипс зазора кровли, чем выше уклон, тем больше диаметр эллипса по большей оси. Поэтому при покупке уплотнителя выбор так же стоит обдавать в пользу большего размера.

Проход крыши Master Flash.

Установка мастер флеш для дымохода

1. Верхняя плоскость конуса срезается, из расчета, что диаметр получившегося отверстия должен быть на 20% меньше диаметра трубы дымохода. Срезать лишние секции необходимо аккуратно, лучше использовать ножницы кабельщика или острый крючковатый нож.
2. Уплотнитель надевается на трубу основанием вниз.
3. Конус постепенно сдвигается вниз, так что бы фланец плотно прилегал к поверхности крыши. При этом не рекомендуется тянуть за край фланец, приспособление можно продвигать, натягивая гибкий гофрированный конус. Для облегчения продвижения по трубе, рекомендуется плоскость дымохода смазать мыльным раствором.
4. Если уплотнитель устанавливается на кровле с покрытием из отдельных элементов (черепица, шифер) – верхняя часть фланца приспособления заправляется под предыдущий ряд, а нижняя часть выводится наверх и крепится саморезами. Данный способ крепления способствует свободному стеканию воды и сходу снега. Если флеш монтируется на конек, верхняя часть основания вправляется под нащельник.
5. На плоских кровлях и на крышах, покрытых листовым покрытием (рубероид, профнастил) основание фиксируется с помощью влагостойкого герметика или промазывается битумом. Если внутренняя сторона основания снабжена пористой уплотняющей прокладкой – приклеивания силиконом или герметиком не требуется.
6. В завершении монтажа мастер флеш для дымохода — фланец закрепляется на кровле с помощью саморезов. Определитесь с разумным числом отверстий. Через некоторое время любой герметик теряет свои свойства, а через отверстия для саморезов будет проникать влага. Рекомендуемое расстояние между саморезами – не менее 35мм. Если покрытие кровли ребристое (профнастил, шифер), не рекомендуется делать крепеж в углублениях, по которым стекает вода.

Видео



Похожие записи:

otoplenie-guide.ru
