Накопительные баки воды для частного дома: обзор моделей из пластика

Многие владельцы частных домов и дачники, проживающие на природе в летнее время года, сталкиваются с проблемой водоснабжения загородного дома. Можем порекомендовать вам использовать дополнительные накопительные баки для воды, которые позволяют с легкостью хранить воду в летний период года. Такие баки изготавливаются из высококачественных материалов, отличается гигиеничностью, экологичностью и позволяют хранить воду без потери ею своих качеств.

Использование таких дополнительных баков и емкостей для воды позволяет решить проблемы с водоснабжением чистой питьевой водой или же поливом приусадебной территории. Вода может собираться в такие резервуары самотеком или же поступать от насосов, расположенных внутри скважины. Необходимо лишь правильно спланировать систему водоснабжения с таким баком для хранения воды, а также правильно его подобрать, грамотно выполнив последующую установку таких дополнительных емкостей.

Разновидности накопительных баков для воды

Все такие емкости можно разделить по нескольким категориям. В первую очередь это материал, из которого изготовлен бак. Если изначально популярностью пользовались емкости из нержавеющей стали, то сегодня все чаще используется экологически чистый пищевой пластик, что позволяет исключить коррозию материала, снижает стоимость и обеспечивает возможность хранения больших объемов воды в течение длительного времени.

В зависимости от своей формы принято разделять горизонтальные, вертикальные, прямоугольные плоские баки для воды. Такие емкости могут выполняться с различными размерами, а их объём колеблется от 150 литров до 5000 литров. Соответственно в зависимости от конкретной разновидности выбирается способ установки таких водяных баков, которые могут монтироваться непосредственно внутри частного домика, устанавливаются на навесе на открытом воздухе или же вкапываются землю, что позволяет устанавливать большие по объемам емкости, экономя при этом свободную площадь участка.

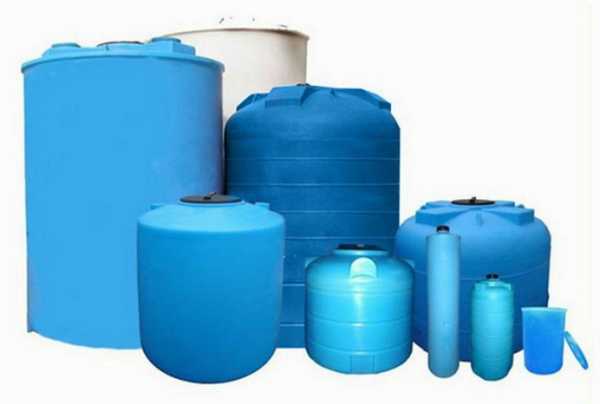

Качественные и недорогие пластиковые баки для хранения воды

Пластиковые баки выполнены из прочного пищевого полиэтилена, который отличается великолепными характеристиками морозоустойчивости. Последнее позволяет располагать такие баки на открытом воздухе, не боясь повреждения емкости при замерзании внутри воды. В настоящее время в продаже можно найти разнообразные накопительные баки, которые предназначены для хранения воды и отличаются своими размерами. Если вы планируете устанавливать такую емкость в квартире или внутри частного дома, то оптимальный объем составляет 100-200 литров. Для установки на открытом воздухе можно выбирать баки большего объёма, которые способны вместить до 1000 литров.

Обзор баков

Если вы подыскивает такой пластиковый бак для установки в частном доме или на дачном участке можем порекомендовать вам модель Элгад ЦВ 500Д. Изготовлен такой бак из высококачественного пластика, имеет объем 500 литров и предназначается для хранения чистой питьевой воды и дизтоплива. Такая емкость цилиндрической формы имеет винтовую крышку и отличается великолепной устойчивостью к воздействию агрессивных веществ. Данное изделие не изменяет физических свойств жидкости, которые хранятся в ней. Подобное обеспечивается за счёт использования экологически чистого пищевого пластика. Необходимо лишь учитывать тот факт, что такие баки не предназначены для работы под высоким давлением. Рабочий диапазон составляет от — 40 до + 50 градусов.

Пластиковые баки для воды модели АКВАТЕК АТР 1000 оснащены специальным поплавком, что позволяет с легкостью контролировать уровень воды в емкости. Бак имеет прямоугольную форму и отлично подходит для установки внутри помещения. Выполнены они из полиэтилена высокой прочности, что позволяет обеспечить жесткость и устойчивость к нагрузкам. Такой бак имеет объем в 1000 литров и предназначается для напольного монтажа внутри помещений.

Если вам необходимо приобрести высококачественный накопительный бак для воды по доступной стоимости, то рекомендуем обратиться в компанию ALFATEP. Специалисты нашей компании предложат вам различные типы таких накопительных баков, дадут необходимые гарантии и проконсультируют по вопросам выбора. Также мы сможем выполнить все монтажные работы и обучим домовладельцев правильной эксплуатации таких расширительных баков для воды. Вам лишь необходимо позвонить по телефону 8 (495) 109-00-95.

alfatep.ru

Накопительный бак для водоснабжения и схема системы для частного дома

Одной из самых неприятных бытовых проблем является отсутствие воды в кране. Легко пережить отсутствие света или газа, однако вода – это обязательный компонент жизни человека, и когда ее нет или мало, начинаются проблемы. Можно держать постоянно в доме несколько емкостей с водой, например пластиковые бутыли, однако куда практичнее определить, какой нужен накопительный бак для водоснабжения и схема системы для частного дома, чтобы не терять в комфорте и продолжать пользоваться бытовыми приборами и раковиной с ванной, как ни в чем не бывало.

Зачем нужен и как им пользоваться

Если по каким-то причинам не работает насос в системе автономного водоснабжения, или нет напора в централизованном городском водопроводе, то подавать ее в раковину или бачек унитаза можно из предварительно набранной резервной емкости. Проще говоря, лучше всегда иметь в доме запас питьевой воды и использовать ее в экстренных ситуациях.

Для удобства пользования резервным запасом воды накопительную емкость необходимо интегрировать в водопровод так, чтобы она или автоматически использовалась в отсутствии внешнего напора, или ее можно было задействовать простым поворотом вентиля.

Есть масса вариаций, как установить и подключить накопительную емкость, в зависимости от типа источника воды, возможного расположения емкости и даже планировки дома. Достаточно выбрать подходящий вариант и определиться с типом самого аккумулирующего бака.

Типы

Накопительной емкостью может выступать емкость с достаточным внутренним объемом, выполненная из материала стойкого к коррозии и безопасного для хранения питьевой воды. Используются такие материалы как:

поливинилхлорид;
сшитый полиэтилен высокого или низкого давления;
полипропилен;
нержавеющая сталь;
сталь с покрытием водонепроницаемыми лаками и керамическими покрытиями.

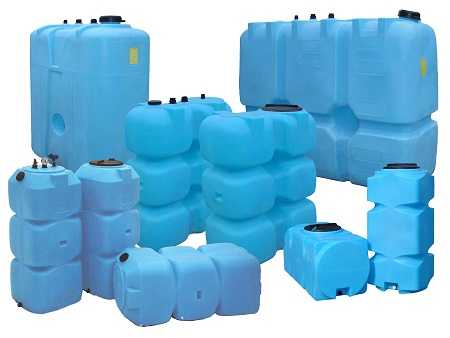

Пластиковые баки

Оцинкованная сталь хоть и обладает стойкостью к коррозии и водонепроницаема, однако со временем защитный слой цинка может истончиться, особенно в местах соединения и сварки.

По конструкции выделают:

открытые емкости, у которых имеется горловина с крышкой или без, но с герметичными стенками и дном;
закрытые полностью герметичные емкости мембранного типа.

В первом случает все просто, весь внутренний объем заполняется водой и при необходимости сливается через патрубок, закрепленный в самой нижней точке.

В случае с мембранными аккумулирующими баками полезный объем как минимум на треть меньше объема всей конструкции. Часть объема отводится под воздушную камеру, отделенную от воды с помощью прочной эластичной мембраны. По мере наполнения емкости водой мембрана давит на воздушную камеру, создавая избыточное давление. Когда требуется получить воду обратно, открывается вентиль, и она поступает в водопровод под действием накопленного давления.

С нижним или верхним расположением

Есть три варианта подключения накопительной емкости и использования запаса воды:

Верхнее расположение емкости. В этом случае забор воды осуществляется под действием силы гравитации. Чем выше расположен гидроаккумулятор по отношению к потребителю, тем сильнее напор воды. Каждые 10 метров высоты добавляют 0,1 атмосферу, или примерно 1 бар.
Нижнее расположение простой накопительной емкости. Гравитация уже не поможет, и для подачи в водопровод используется насос, поднимающий давление до оптимального уровня.
Аккумулирующие емкости мембранного типа сами по себе создают требуемое давление для подачи воды. Нижнее расположение на уровне потребителя для них является оптимальным, так как от установки на чердаке или вышке никакого преимущества не будет.

Как определить оптимальный вариант?

Если дом с несколькими этажами и есть возможность расположить накопительный бак на чердаке, то это позволит обойтись без дополнительной установки насоса, и не нужно тратиться на дорогостоящий мембранный бак. Фактически это аналог водонапорной башни. Однако поднять емкость так высоко, чтобы обеспечить комфортный напор на уровне 2-2,5 атм. все равно сложно. Тем более что встает вопрос об утеплении бака, чтобы в зимний период вода в нем не замерзала.

В случае аварийного отключения воды имеющегося давления в 0,2-0,3 атм. будет вполне достаточно, чтобы воспользоваться смесителем в раковине, унитазом или даже душем, однако не получится задействовать часть бытовой техники, например стиральную машинку или посудомойку, которым требуется большее давление для срабатывания электромагнитных клапанов.

Установка емкости в уровень с потребителем подойдет в тех случаях, когда нет возможности поднять бак на чердак или хотя бы на этаж выше. Это же относится и установке накопительного бака в квартире. Потребуется небольшой насос для подачи воды в водопровод под давлением. Для обеспечения адекватного режима работы насосу потребуется расширительный мембранный бак.

Аккумулирующий бак с мембраной отлично подойдет для хранения запаса воды как при использовании централизованного водопровода, так и в автономной системе. При этом он не требует дополнительного оборудования или верхнего расположения. Однако его стоимость значительно выше, чем любой обычной накопительной емкости даже в сочетании с простым насосом.

Объем бака

В случае проблем на линии городского водопровода и отключения воды обычно ремонтные работы выполняются за день-два. Однако аварии случаются и на праздники, и в местах, где быстрый ремонт попросту невозможен, тогда придется ждать куда дольше. Оптимальным будет запас воды на 2-3 дня из расчета использования туалета, поддержания личной гигиены и приготовления пищи.

На семью из трех человек вполне достаточно 100 литров в день при использовании воды в эконом режиме. Для одной стирки требуется приблизительно 80 литров воды, точнее можно узнать в паспорте к стиральной машинке. Аналогично для посудомойки.

Получается, что на 2-3 дня при использовании бытовой техники надо искать накопительную емкость объемом не менее 500 литров, половина кубического метра.

Однако есть ряд ограничений:

Чем больше объем воды и накопительной емкости открытого типа, тем быстрее она начнет зарастать осадком. Не рекомендуется использовать в быту емкости объемом больше 200-250 литров для долговременного хранения воды.
Следует учитывать запас прочности перекрытия и несущих стен. Установку бака нужно закладывать еще на стадии проектирования дома.
При использовании автономного водоснабжения объем накопительного бака, особенно мембранного типа, не должен превышать дебета скважины. Если это правило не получается соблюсти, то обязательно нужна защита насоса от холостого хода.

Накопительные баки мембранного типа ограничены в своем объеме и не способны отдать весь запас сохраненной жидкости. Для формирования запаса свыше 300 литров придется подключить несколько баков меньшей емкости параллельно друг другу.

Общие правила подключения

Устанавливается бак с водой на подготовленной площадке: бетонном основании, перевязанном с фундаментом, или усиленной металлической раме из профилированной трубы. Конструкция должна выдержать полуторный вес бака и воды в нем при полном заполнении.

Входной патрубок может быть любого подходящего диаметра, подача воды происходит под давлением. Выходной патрубок и трубу к водопроводу выбирают диаметром в полтора-два раза больше чем сечение основной линии. Оптимальный размер 32 мм.

Утепление даже самое качественное лишь замедляет снижение температуры в баке. Для предотвращения замерзания воды при установке емкости на неотапливаемом чердаке или на крыше следует использовать любую подходящую систему подогрева труб и самого накопителя.

С централизованным водоснабжением

Любой тип подключения накопительной емкости требует наличия обратного клапана на вводе в дом или квартиру. Именно клапан будет препятствовать вытеканию запасенной воды обратно в трубопровод, а не к потребителю.

Верхнее подключение

Бак устанавливается под потолком первого этажа, этажом выше санузла и кухни или на чердаке. У бака должен быть штуцер в верхней части для подачи воды, еще один чуть выше для сброса в канализацию при переполнении и штуцер в самой нижней части для забора воды.

Уже после ввода фильтра грубой очистки запорного вентиля, счетчика и обратного клапана устанавливается тройник, от которого труба идет к входному патрубку бака, перед штуцером устанавливается запорный вентиль или управляемый клапан.

К выходному штуцеру подсоединяется запорный вентиль и опускается труба обратно к водопроводу, с которым соединяется посредством тройника.

Шланг для сброса излишков опускается в канализацию или выводится за пределы дома в палисадник или дренажную систему.

Для контроля наполнения используется механический клапан с поплавком, аналогичный тем, что используются в бачке унитаза.

Чтобы воспользоваться запасенной водой, достаточно открыть выходной вентиль.

Нижнее подключение

Подключение выполняется идентично первому варианту. Однако на выходе необходимо установить насос для создания в водопроводе дополнительного давления. Перед каждым использованием воды придется включить предварительно насос.

Упростить жизнь поможет готовая насосная станция или дополнение насоса расширительным баком мембранного типа и реле давления.

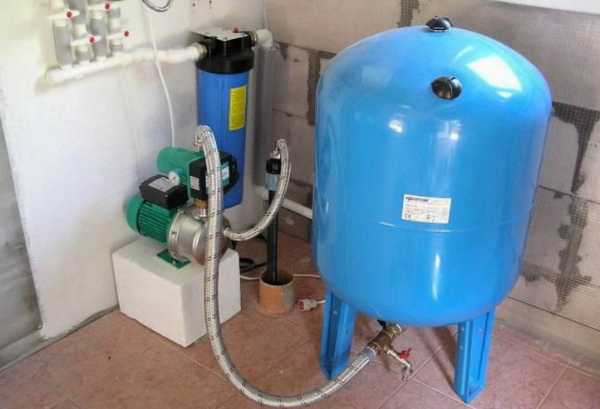

Нижнее подключение накопительного бака с мембраной

Для подключения бака используется всего одна труба, подсоединенная к водопроводу через тройник с вентилем. Врезка осуществляется так же после фильтра, счетчика и обратного клапана.

Перед использованием необходимо настроить давление в воздушной камере. Делать это необходимо строго в соответствии с инструкцией к выбранной модели. Предварительно изучается нормальное давление в водопроводе, притом с учетом колебаний в течение суток. Берется в итоге среднее значение, которое используется для настройки бака. Только так получится использовать максимум полезного объема бака.

Для автономного водоснабжения

Как и в случае с централизованным водопроводом имеется несколько вариантов подключения.

Водонапорная башня

Накопительный бак устанавливается на уровне 15-20 метров над уровнем земли на укрепленной вышке или чердаке. Вода от скважинного насоса или насосной станции подается непосредственно в бак, а уже с него раздается в санузел и на кухню в доме. Давление в системе обеспечивается перепадом высот между уровнем воды в баке и краном смесителя в доме.

Недостатком является постоянный проход через бак воды, что вызовет со временем накопление осадка, даже если предварительно установить фильтрующую систему.

Преимущество в простоте конструкции и минимуме дорогостоящих элементов, за исключением самой конструкции башни и обязательного утепления бака для защиты от замерзания даже при его размещении на чердаке.

Нижнее подключение накопительного бака

Емкость устанавливается вровень с насосной станцией или на первом этаже в доме. Наполняется она во время обычной работы насоса за счет воды из скважины. Ограничителем является поплавковый выключатель.

Подобный вариант спасает при чрезмерном потреблении воды и снижении уровня воды в скважине или колодце. Однако бесполезен при выключении электричества, так как для подачи конечному потребителю воды из запаса требуется насос.

Схема нижнего подключения накопительного бака

Мембранный аккумулирующий бак

Мембранный бак для хранения запаса воды устанавливается после насосной станции и обратного клапана, с нижним подключением. Если насосная станция по какой-то причине не работает и не поддерживает давление в системе, то вода поступает с аккумулирующего бака.

udobnovdome.ru

Накопительный бак для холодной воды, как выбрать и установить

Зачастую для дома нужен водяной накопительный бак. При снабжении водой с помощью насоса из скважины или из колодца, в системе обязательно подобное устройство – гидроаккумулятор. Он является помощником №1 для насоса. При снабжении от центрального водовода, гидроаккумулятор, строго говоря, не нужен. Но в обоих случаях, хозяева непрочь обзавестись запасом воды в накопительном баке в объеме литров на 250. Рассмотрим, как это достигается.

Запас воды в доме – какой объем

Многие сходятся во мнении, что средний подходящий объем запаса воды в накопительном баке – 250 литров. Этого хватает для массового расхода, например, на мытье автомобиля и уборку, на наполнение ванны… В то же время вода не будет застаиваться, будет более быстрый ее обмен и прибытие свежих порций. 150 – 200 литров обычно маловато (но при хорошем колодце сойдет), особенно при не частой подаче воды в дом от водовода – раз в сутки или реже. В таком случае рекомендуется подобрать объем ближе к 300 литрам.

Какой накопительный бак выбрать

Металлические из нержавейки, или покрытые эмалью водонакопительные емкости дорогие. Их используют, в основном для хранения большого запаса горячей воды. Для холодной воды чаще подходят баки (со знаком пищевые) из полипропилена. Но здесь важно выбрать качественную вещь, не из «пахнущей пластмассы», которая годится только для сугубо технической воды.

Такие накопительные баки снабжаются одной большой горловиной и могут быть разных форм. Чаще пластиковые емкости для использования в качестве водонакопителя выбирают приземистыми, с большой площадью опоры.

Типичные места установки и схемы обвязки водонакопительных баков

Можно поступить просто, и установить водонакопительный бак в подсобке, в санузле под потолком. Возможна его подвеска на тросах к прочным балкам перекрытия, или же на сварной подставке.
Подачей воды — врезка вверху, здесь же контрольный спуск в канализацию, врезка внизу – забор воды.
Из бака всегда самотеком обеспечится струйка в кранах.

Самые разные способы установить накопительный бак понадежнее…

Можно увеличить высоту на метр — другой и установить бак для воды на чердаке (мансарде). Если это не отапливаемое, то несложно достигнуть незамерзания, укрыв в кожухе из пенопласта (деревянный каркас обклеенный) который сопрягается с утеплением перекрытия. Под баком непосредственно удаляется все значительно мешающее доступу тепла из дома. Автоматизировать заправку водонакопителя можно поплавковым выключателем, что достигается и самостоятельно.

Установка на полу или в подвале. Здесь нужен насос, который и создаст давление в сети водоразбора. Включается обычно кнопкой. Возможно также, он снабжается своим гидроаккумулятором и реле включения, что значительно упрощает пользование водой именно из бака.

Вода в дом подается из бака с помощью насоса с аккумулятором

Гидроаккумулятор

Гидроаккумулятор не только обеспечивает редкие включения снабжающего насоса, но и может служить резервом воды. Чем больше прибор, тем лучше, но и цена растет значительно. Важно, что в нем может храниться вода питьевого качества – герметичная система. Обычная схема для дома – насос – фильтр – гидроаккумулятор – пищевая вода. Сюда же подключается после насоса второе ответвление – накопительный бак, который заполняется под контролем человека, но разбор может быть организован как угодно, в том числе и с дополнительным насосом.

Установка промежуточного водонакопителя в ХВС. Заполнение бака ведется вручную, после включения в работу клапана на входе (и насоса в колодце…) Разбор оборудуется насосом с гидроаккумулятором на ту же сеть.

Водонагреватель

Зачастую в домах, как и в квартирах не мудрствуя лукаво, устанавливают водонагреватели электрические закрытого типа, которые также служат накопителями воды на всякий случай. Установка проста, — зато теплая вода может быть и вне отопительного сезона, независимо от отопления….

Дополнительно – как сделать ГВС в доме

teplodom1.ru

Газовые котлы с бойлером настенные

Комфортная жизнь в собственном доме невозможна без наличия в нем системы горячего водоснабжения. И если городские жители давно обзавелись электрическими водонагревателями, то для собственников коттеджей этот способ непродуктивен и достаточно затратен, ведь нагрев воды в частном доме требуется не на 2-3 летних недели, а на протяжении всего года. Оптимальное решение для загородного дома — установка газовых котлов.

Газовые котлы в загородных домах используются уже очень давно и обладают известными преимуществами.

В первую очередь, речь идет о доступности голубого топлива, его низкой стоимости и относительно невысокой стоимости непосредственно оборудования. Второй немаловажный плюс — это простота использования отопительных устройств и их обслуживания.

К минусам газовой системы горячего водоснабжения можно отнести сложную схему установки оборудования и непростую процедуру получения разрешения на ввод в эксплуатацию со стороны надзорных органов.

Газовые котлы могут иметь следующие различия по своим функциональным особенностям, способам установки и своей пропускной способности:

навесными либо напольными;
одноконтурными либо двухконтурными;
с бойлером или без бойлера.

Соответственно, настенный котел с бойлером может быть одноконтурным или двухконтурным, а напольный — с бойлером или без него.

Комбинация вариантов зависит от конкретных требований, предъявляемых к системе ГВС.

Как выбрать нужный котел

Первое, что необходимо определить при выборе котла — это количество контуров.

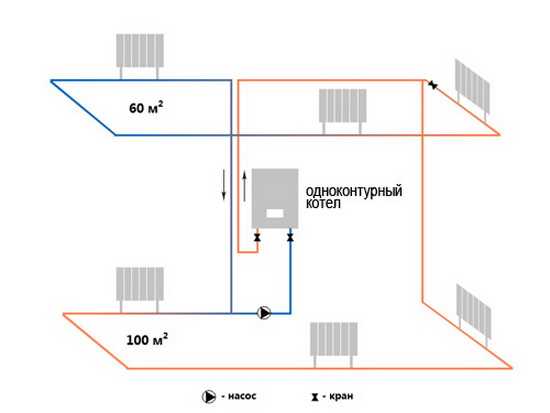

Одноконтурный котел

Одноконтурный котел, вне зависимости от того, напольный он или настенный, предполагает, что подача воды будет производиться только по одному контуру. Проще говоря, котел будет работать только на отопление или только на подачу горячей воды.

Если горячее водоснабжение требуется для дома, в котором уже стоит одноконтурный котел, то в этом случае потребуется расширение возможностей одноконтурного котла за счет установки дополнительного бойлера с отходящим вторым контуром на ГВС.

Двухконтурный котел

Двухконтурный котел — это нагревательное устройство из двух теплообменных узлов. Один узел нагревает воду для отопления, а второй готовит горячую воду для бытовых нужд.

Двухконтурный котел может быть проточным или накопительным (со встроенным бойлером). Проточный котел нагревает воду в момент ее прохождения через теплообменник, а настенный котел со встроенным бойлером — в специальной емкости, накапливающей воду и поддерживающей ее температуру.

Нагревающая способность проточного котла — 15 литров в минуту до температуры +30С. Обычно предпочтение отдается настенным газовым котлам с бойлером встроенного типа.

2. Второй важный аспект при выборе котла — тип его установки. По типу установки котел может быть настенным или напольным.

Настенный котел

В домах россиян котельная с настенным котлом очень популярна. Популярность настенного котла объясняется, в первую очередь, его компактными размерами: для его установки необязательно иметь специальное помещение, поэтому такой котел размещается в прихожей, в ванной и на кухне. Это возможно, в том числе, благодаря тому, что настенные котлы очень эстетично выглядят. Помимо этого, такие котлы бесшумны, имеют небольшой вес и невысокую стоимость.

Из минусов стоит отметить повышенную требовательность к качеству воды, даже самые мощные настенные котлы имеют ограниченную мощность, поэтому их применение возможно в домах площадью до 400 м2.

Кроме того, если взглянуть на схему настенного котла, то станет ясно, что его стальной теплообменник в процессе работы нагревается специальной горелкой до сверхвысоких температур. Из-за этого срок службы стального теплообменника существенно уступает чугунным теплообменникам у напольных котлов: 15 лет эксплуатации настенных котлов против 25 лет у напольных.

Напольный котел

Напольный котел, как следует из его названия, устанавливается на пол. Имеет большой вес и габариты, поэтому для него требуется специальная котельная. Из преимуществ: долгий срок службы (25 лет), равнодушие к качеству воды, большой диапазон мощности, чугунный теплообменник. Сочетает в себе качества проточного и накопительного котла. Среди минусов — внушительная стоимость, шумность и большие размеры.

3. При выборе котла также придется решить вопрос о необходимости использования дополнительного бойлера.

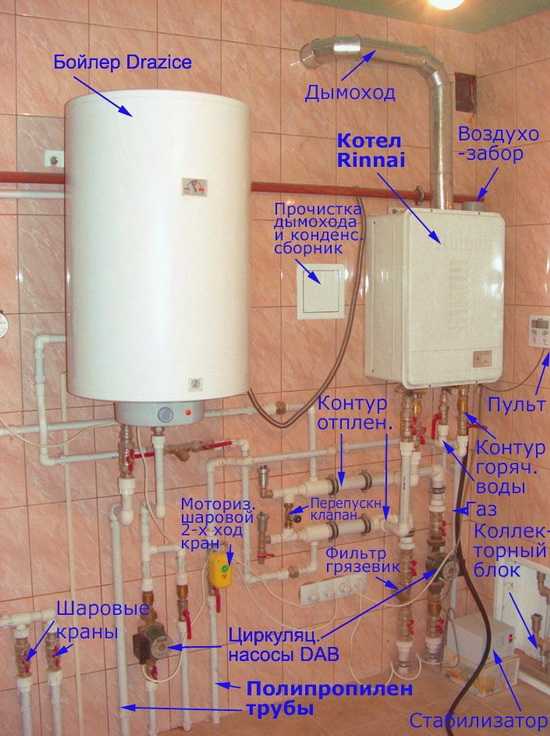

Для чего нужен еще один бойлер

Схема газового настенного котла зачастую предполагает наличие встроенного бойлера (накопителя), однако его объема семье хватает далеко не всегда, ведь газовый котел мощностью 35 кВт способен обеспечить горячей водой семью лишь из 2-3 человек, проживающих при этом в доме с площадью до 250 м2.

Если в доме имеются водяные теплые полы, а также если горячая вода используется для полива зимнего сада, садовых растений или для наполнения бассейна, то покрыть такие расходы встроенный бойлер не в силах. Именно поэтому газовые котлы с бойлером — настенные или напольные в жилых домах площадью свыше 250 м2 практически всегда докомплектовываются еще одним бойлером.

Объем встроенных накопителей у газовых котлов обычно не выше 60-80 литров, а объем настенного бойлера косвенного нагрева варьируется в диапазоне от 150 до 500 литров. Как видно, прибавка более чем существенная.

kotlobzor.ru

Разновидности накопительных баков для водоснабжения частного дома

Для чего необходим накопительный бак для водоснабжения частного дома, расположенного за городом – вопрос, которым никого не удивишь. Потому что эти емкости сегодня есть практически на любом загородном участке. И выполняют они функции обычного накопителя воды. А все дело в том, что проблем с водоснабжением за городом немало и связаны они с отсутствием центральной водопроводной системы в загородных поселках. Даже если водопровод присутствует, то работает он неважно. Частые отключения подачи воды – проблема номер один.

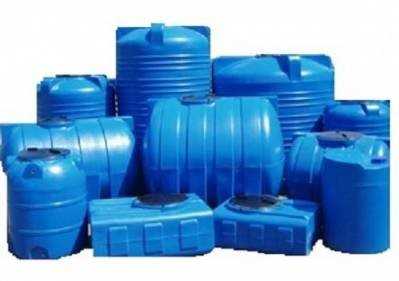

Накопительные баки для воды из пластика

Сегодня многие жители загородных домов сооружают локальные водопроводные сети, избирая источником воды колодцы или скважины. Но и это не гарантия, что из крана будет постоянно течь вода под необходимым напором. Почему? Причин тому несколько.

Малый дебит источника воды, который не дает возможность постоянно производить забор в необходимом количестве.
Отключение электроэнергии становится причиной отключения насосов.
Забивается скважина или колодец, выходит из строя оборудование или магистральный трубопровод.

То есть, получается так, что всегда найдутся причины, чтобы в доме не было воды. И эти причины периодически сменяют друг друга, а иногда срабатываются сразу несколько. Некоторые из них можно тут же исправить, другие ждут своего исправления по несколько дней. Поэтому накопитель воды для дома – это единственно правильное решение, когда ставится задача обеспечить дом необходимым количеством воды в бесперебойном режиме.

Конструктивные особенности накопительного бака

Необходимо отметить, что в систему водоснабжения частных домов устанавливаются сегодня разные накопительные баки. Это могут быть простые емкости из металла или пластика, в которых устанавливается два патрубка: один предназначается для заливки воды внутрь емкости, он располагается в верхней части, второй называется сливным, и располагается в нижней части.

Через первый вода заливается в накопительный резервуар, поэтому он напрямую соединен с трубопроводом подачи. Нижний соединяется с канализационной системой. Его предназначение – это сброс грязной воды, осадка и загрязнений, которые появляются в процессе чистки бака. Обязательно в конструкции присутствует и люк, через который емкость и очищается. В некоторых моделях устанавливается третий патрубок, он служит в качестве системы перелива. Срабатывает данный патрубок воду лишь в том случае, если бак переполняется водой. Он также соединен с системой канализации.

Поплавковый выключатель в накопительном баке

Правда, сегодня накопительные баки данного типа – это конструкции, в которых устанавливается поплавковый включатель. Он регулирует подачу воды в сам резервуар, отключая или включая работу насоса. Но переливной патрубок в этих моделях все равно устанавливается на случай выхода из строя поплавкового выключателя.

Есть еще несколько дополнительных элементов в конструкции накопителя.

Сетчатый фильтр, который отвечает за задержку взвешенных частиц. Его обычно устанавливают на входящем патрубке.
Дыхательный клапан или вентиляционный патрубок. Его назначение – впускать в емкость воздух, потому что выходящая вода создает внутри бака вакуум, который может сплющить стенки резервуара. К примеру, в пластиковых баках устанавливается в крышке именно дыхательный клапан. Вот он на фото ниже.
Дыхательный клапан на баке
Еще один элемент – рассеиватель. Его также устанавливают на подающем патрубке прямо на входе. Его назначение – предотвратить бурление воды, которое может привести к смешиванию с осадком, находящемся на дне резервуара.

Забор воды из таких накопительных баков производится через трубу, которая опущена в сам резервуар, а ее свободный верхний конец торчит из верхней крышки или сбоку конструкции. При этом выдерживается одно очень важное условие: нижний конец, используемый для забора воды, располагается выше, чем сливной патрубок. Таким образом, определяется мертвый слой, который никогда в систему локального водопровода не попадет. Именно в этом слое оседают твердые взвешенные частицы.

Важной составляющей таких моделей – это правильная их установка. Все дело в том, что это просто бак, куда заливается вода. Сама собой она не будет перемещаться по трубопроводам, для этого потребуется давление внутри системы. Создать его можно двумя способами:

Установить после бака насос, который и будет перекачивать воду в водопровод.
Установить сам бак на постамент, создав систему переливающихся сосудов.

Первый вариант хоть и является эффективным, но зависит опять от подачи электроэнергии. И если все же используется именно он, то накопитель воды для дома можно устанавливать в любом месте. К примеру, вот так под землей, как показано на фото ниже.

Возможен вариант установки бака и откачивающего насоса в кессон для скважин, при условии, что размеры бака и насоса позволят его туда поместить. В этом случае кессон будет выполнять защитную функцию не только для скважины, но и для бака с насосом. Такой способ удобен, поскольку основные узлы системы будут находиться в одном месте. Но для правильной работы кессона следует поместить его ниже глубины промерзания почвы – это дополнительные работы. Плюс питающая труба закладывается на таком же уровне. Поэтому при неисправностях ее придется целиком откапывать.

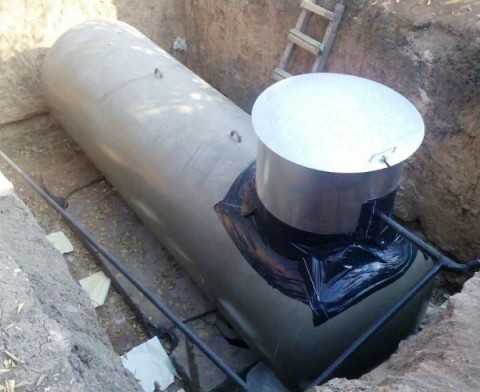

Накопительный бак для воды с установкой под землей

Чаще же всего водные резервуары устанавливаются на постаментах. Это дает возможность всегда иметь в наличии воду в необходимом объеме с необходимым давлением. Оптимально считается, если установить накопительный бак в чердачном помещении. Правда, это определенные неудобства его монтажа и обслуживания, но именно так можно гарантировать бесперебойную работу водопроводной сети.

Внимание! Если чердак дома является помещением неотапливаемым, то бак и трубы надо обязательно утеплять.

Гидроаккумуляторы

В настоящее время производители стали предлагать так называемые мембранные баки для водоснабжения загородных домов. Это емкости закрытого типа, внутри которых установлена резиновая мембрана. Их обычно называют гидроаккумуляторами.

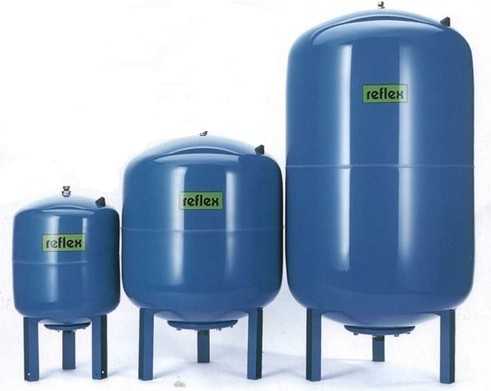

Накопители для воды закрытого типа – гидроаккумуляторы

Принцип работы такого резервуара для воды очень прост.

Патрубок, через который жидкость поступает в бак, соединен напрямую с мембраной. То есть, вода будет поступать в нее и не будет соприкасаться со стенками самого бака.
При этом мембрана при заполнении водой будет растягиваться до объема самой накопительной емкости.
Между стенками бака и мембраны закачен воздух. Закачка производится на заводе-изготовителе. Его основные функции – создавать давление на стенки резиновой емкости, чтобы выдавливать воду из нее. По сути, получается так, что мембранный расширительный бак для водоснабжения дома – это своеобразный прибор, который создает вместо насоса давление в системе локального водопровода.

Чтобы было понятно, о чем идет речь, надо ознакомиться с нижним фото, на котором четко показан принцип работы гидроаккумулятора.

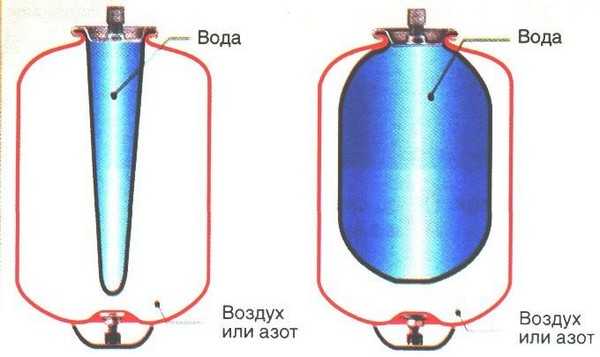

Принцип работы гидроаккумулятора

Сама мембрана изготавливается из специальной резины на основе бутила, который является бактерицидным материалом, так что можно гарантировано говорить, что вода внутри мембраны не будет подвергаться негативному воздействию каких-либо микробов или бактерий. Внутрь камеры обязательно устанавливается пневмоклапан. С его помощью регулируется давление внутри системы.

Внимание! Гидроаккумуляторы собраны таким образом, чтобы их можно было легко разобрать на случай профилактики или ремонта, не сливая воду из полости резиновой емкости.

Существует большое количество производителей, которые занимаются производством накопительных баков закрытого типа. И каждый предлагает свои модели, но принцип работы у них один и тот же. К примеру, на рынке сегодня можно приобрести гидробаки для системы водоснабжения вертикального положения или горизонтального. Главное – правильно подобрать бак по объему, чтобы обеспечить водой дом.

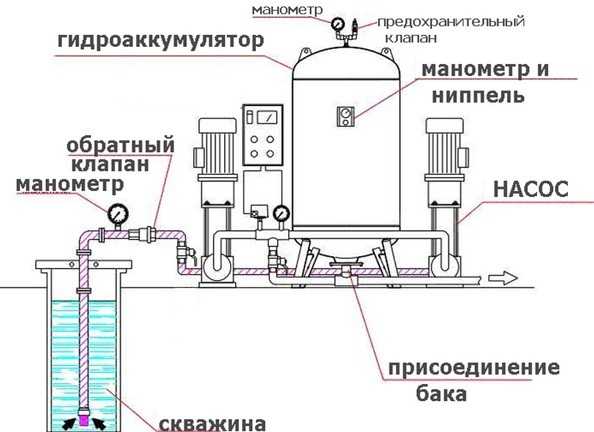

Гидроаккумулятор в системе водопровода

И несколько дополнительных рекомендаций.

Устанавливая накопительный бак закрытого типа в систему локального водопровода дома, необходимо правильно подобрать диаметр подающей трубы и входного патрубка. Если по каким-то причинам сделать это не удается, то придется монтировать между ними переходник.
В гидроаккумуляторах объемом выше 100 л специально устанавливается клапан, с помощью которого стравливается воздух из мембраны. Он может выдерживать давление до 2 атм. Этот воздух выделяется из воды и занимает некоторый объем, уменьшая общий объем бака. В приборах меньшего объема такого клапана нет, поэтому рекомендуется на водопроводной линии после накопительного резервуара установить стравливающий кран или тройник.

К вопросу, какой из мембранных расширительных баков для водоснабжения лучше: вертикальный или горизонтальный? На работу водопровода это не влияет, выбор будет зависеть от места установки прибора. То есть, удобства расположения.

Схемы установки накопительных баков закрытого типа

Так как разговор идет о системе водоснабжения загородного дома, то необходимо учитывать, что чаще всего здесь организуется локальный водопровод, качающий воду из скважины или колодца. На фото ниже показана схема установки расширительной емкости, которая соединена к погружному насосу, расположенном в колодце.

Накопительная емкость в системе локального водопровода

В чем преимущество данной схемы? Необходимо учитывать тот факт, что насос работает при снижении давления внутри водопроводной сети. То есть, включается потребитель, тут же включается насос. И чем чаще потребляется вода, тем чаще включается и отключается насосная установка. Но по паспортным данным это оборудование может включаться 5-20 раз в час в зависимости от марки и модели. А что делать, если включений было больше. Это обязательно приведет к выходу из строя насоса, к тому же он при такой системе работает практически вхолостую.

Установленный в систему накопительный бак закрытого типа решает проблему, потому что закаченная вода в мембранный резервуар уже находится под давлением, а значит, оно будет действовать и на всю водопроводную трассу. То есть, пока в баке есть давление, насос качать воду не будет, включения и отключения упадут до минимума. К тому же сам гидроаккумуляторный бак сглаживает давление в сети при пуске насоса. А это отсутствие гидравлических ударов, которые могут вывести из строя весь водопровод.

По понятным причинам, гидроаккумуляторы являются более эффективными накопительными приборами для воды, чем обычные емкости. Но стоят они дороже, регулировать пределы давления, не имея знаний и опыта, нельзя. Можно сбить регулировку. Да и устанавливать их надо правильно.

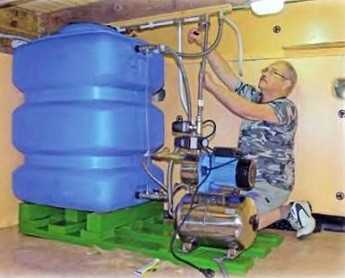

Монтаж накопительного бака для воды

В этом плане обычные резервуары и проще в обслуживании, и проще в монтаже. Стоят они недорого в зависимости от размеров. Такой накопительный бак можно изготовить даже своими руками. Кстати, к накопительным резервуарам можно отнести не только готовые изделия, которые продаются во всех строительных магазинах, или изготовленные емкости своими руками. Под них можно использовать колодцы или забетонированные емкости. Основное требование к этим сооружениям – полная герметичность конструкции, обеспечить которую при правильном подходе к строительству несложно.

То есть, получается так, что накопительный бак для водоснабжения дома – это достаточно широкий модельный ряд конструкций. Выбрать под необходимые нужды одну из них проще простого. Главное понимать, что многое будет зависеть от финансовых возможностей потребителя. Жизнь показывает, что пластиковые накопители для воды – оптимальный вариант в этом случае. Это дешево, это гарантия прочности и долгосрочной эксплуатации, это огромный выбор в плане объема бака. Сюда можно приплюсовать простоту установки и обвязки, не требующей использования сложных технологий и инструментов.

otepleivode.ru

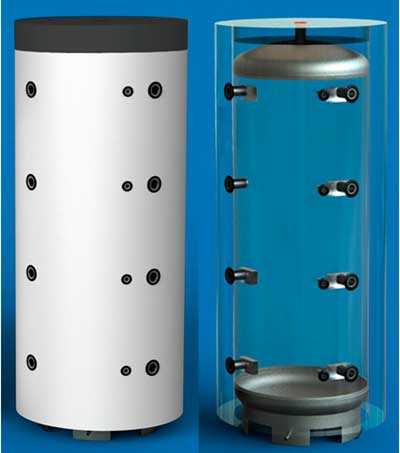

Буферная емкость (тепловой аккумулятор) — для чего нужна, достоинства и недостатки

В системах отопления с газовыми, дизельными, а также с электрическими системами отопления довольно просто осуществляется режим контролирования работы котла. Котел можно в любой момент остановить, прекратить нагрев теплоносителя в системе отопления.
С твердотопливными котлами, традиционной системы одномоментно прекратить работу котла без ущерба практически невозможно, т.к. в режиме горения эти котлы очень энерционны.

Большинство современных котлов традиционной системы с одной топкой оснащаются регулятором тяги, это единственной управление, которое можно установить с данным типом котла. В момент работы, высвобождается гораздо больше тепла (теплоноситель нагревается быстрее), чем происходит теплоотдача тепловыми приборами, или же, если приборы успевают отдавать тепло в какой-то момент времени. Становится нестерпимо жарко. Чтобы понизить температуру до комфортной, приходится открывать форточки, особенно в 2-х этажном отапливаемом строении. Открывая форточки на втором этаже, обеспечивается сквозняк. На первом этаже происходит забор холодного воздуха, а на втором выброс перегретого воздуха.

Поставить терморегуляторы на батареи нельзя, иначе теплоноситель перегреется, что чревато проблемами с котлом.
Вот и приходится или постоянно бегать к котлу закидывать по одному полену, чтобы котел потихоньку тлел, и батареи оставались теплыми, или же, затопив котел и нагнав температуру, ждать, когда дома станет прохладно, и придется процедуру повторять заново. Такие режимы работы отопления очень неудобны, т.к. в таких режимах КПД котла низкое, повышены затраты на топливо, котел работает в режимах, где возможно образование конденсата, что в свою очередь сокращает срок службы котла.
Для того что бы избежать данных неудобств, нужно автоматизировать систему отопления, т.е. чтобы в систему отопления шло ровно столько тепловой энергии, сколько нужно, обеспечить возможность регулирования температуры в разных помещениях по-разному. При этом должен обеспечиваться максимальный КПД котла, а значит и максимальная экономия топлива. Данную задачу позволяет решить буферная емкость или буферный накопитель (тепловой аккумулятор).

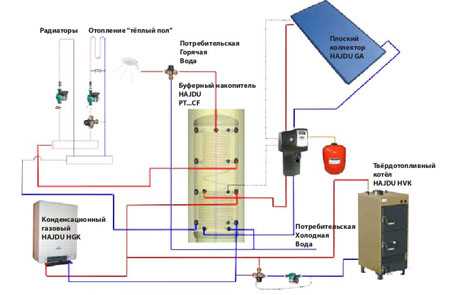

Принцип действия буферной емкости (теплового аккумулятора) заключается в следующем. Часть избыточной энергии поступает в бак-накопитель, который в свою очередь тщательно утеплен. И представляет собой не что иное, как термос. После того как котел прекратил свою работу (топка потухла), запасенная энергия порциями подается в систему отопления, до тех пор пока температура в баке выше чем в системе отопления. Важно чтобы в баке присутствовал эффект сепарации, т.е. разделения слоев воды на горячий и холодный.
При правильном подборе теплоаккумулятора, и достаточном утеплении дома, тепло в доме может поддерживаться до 1-1,5 суток.
Подбор буферного накопителя (теплового аккумулятора).
Объем емкости, прежде всего, зависит от мощности котла, при подборе емкости желательно, чтобы емкость была полностью нагрета в течение одной полной загрузки котла.
Время работы котла порядка 3-4 часов. В таком режиме достигается максимальный КПД, время работы котла можно сократить до одной-двух загрузок в сутки.
Приведем приблизительный расчет теплового аккумулятора для дома 150 кв.м. достаточно утепленного. При -30 С теплопотери дома составят порядка 15кв/ч. При температуре воздуха -10С теплопотери дома составят 10кв/ч. Значения взяты приблизительные, точные значения высчитываются нашими инженерами индивидуально в каждом случае.
Итак, Один кг. сухих березовых дров выдает порядка 3,8кв/ч тепловой энергии.
При окружающей температуре -30С теплопотери дома в сутки составят порядка 360кв/ч, что соответствует 95 кг. Сухих дров, или 63 кг. При -10С окружающего воздуха.
Котел, который отапливает дом, имеет мощность 30кв/ч (объем типовой топки 50л), что в свою очередь позволяет загрузить порядка 30 кг. дров. Следовательно, с одной загрузки можно получить 114кв/ч тепловой энергии. А это значит нужно 3 раза в сутки разжигать котел. Или 2 раза при температуре -10С.

При расчете теплоаккумулятора для простоты расчета принято считать, что 12-15 л. воды на 1 кв/ч запасенной тепловой энергии. Исходя из этого, если тепловая энергия от работы котла идет только в тепловой аккумулятор, то объем аккумулятора будет составлять порядка 1,5 тонны.
Исходя из практики для дома 150кв.м. и таком типе котла, оптимальная емкость будет составлять 1000л. или 66 кв/т тепловой энергии.
Время работы котла от одной загрузке составляет приблизительно 3 часа. 114/3= 38кв/ч.
Из них 15 кв/ч идет на отопление дома, а 23 кв/ч в теплоаккумулятор. Соответственно тепловой аккумулятор полностью зарядится за 2,8 часа. А это значит, что бак подобран верно. В свою очередь после того, как котел прекратит свою работу (топка погаснет), бак будет отдавать тепло порядка 4,5 часов. Т.е. одной загрузки с учетом работы котла хватит в течении 7,5 часов поддерживать комфортную температуру в доме. Или 3 запусков котла в течение суток, при температуре воздуха -30 С. При окружающей температуре воздуха -10С. . 10кв/ч будет идти в систему отопления дома, а 28кв/ч в емкость. Емкость зарядится за 2,3 часа. Остывать в свою очередь будет порядка 6,5 часов. Что с учетом работы котла составит 9,5 часов. Значит, потребуется два раза затапливать котел. Еще раз повторю, что значения взяты приблизительные, больше для ознакомления. Реальные расчеты могут отличаться. Для каждого отдельного случая.
А теперь достоинства и недостатки использования буферного накопителя.
+ При использовании теплового аккумулятора КПД котла повышается до 88%,что в свою очередь позволяет уменьшить затраты на 30%,по сравнению с аналогичными системами без ТА.
+ К достоинствам относится возможность зонального регулирования температуры в каждом помещении не зависимо друг от друга.
+ Повышается ресурс котла, т.к. уменьшается образования дегтя и кислот на теплообменнике котла.
+ Уменьшается частота подходов к котлу.
К минусам можно отнести:
— Значительно увеличивающуюся стоимость системы отопления.
— Недостатком является также то, что помещение котельной должно проектироваться с учетом емкости.
Возможна установка емкости в другом помещении, или на улице в утепленном коробе. Но в этом случае необходимо учесть данный момент при проектирование системы отопления.
Если вам нужна система отопления или вы недовольны работой существующей системой отопления, наша компания обладает всем оборудованием, необходимым для качественного монтажа системы отопления. Что немало важно, в нашей компании есть необходимые профессионалы, которые смогут вам правильно рассчитать и смонтировать вашу систему отопления. Ваш дом не будет первым, и на нем не будут отрабатывать что-то новое и неизведанное. Технологии монтажа и расчетов отлажены, и можно спрогнозировать результат. Ждем вас в компании Текров.ру.

На нашем youtube канале рассказываем как работает, как подобрать . И вообще для чего нужна установка буферной емкости.

www.tekrov.ru

Резервуар для воды для квартиры и дачи — способы установки. Жми!

Нередко бывают ситуации, когда автономная система водоснабжения – это единственный источник питьевой воды в доме.

Если подача ее по причине неисправности насоса или отключения электроэнергии прекращается, без воды остается весь дом. Не работает канализация, нет воды в кране.

При плохом водоснабжении целесообразно установить накопительный бак.

Функции

Водонакопительные баки используются для сбора дождевой воды (в технических целях), для работы канализационной системы, для нагрева горячей воды, для создания запаса питьевой жидкости.

Современные системы водоснабжения конструируются таким образом, что давление в них поддерживается именно за счет массы воды в баке.

Как устроен

Резервуар состоит из двух камер, разделенных подвижной резиновой перегородкой.

В один отсек поступает вода, происходит давление на перегородку, за которой находится воздушная камера.

Воздух, сжимаясь под напором растягивающейся мембраны, создает в системе давление. Насос накачивает воду до определенной отметки, затем автоматически отключается. Когда давление падает, он снова наполняет водяной резервуар. Пользователи могут самостоятельно настраивать систему подачи воды в бак, чтобы создавать нужное давление.

Необходимость накопления воды

Локальная водопроводная система используется в коттеджах, дачных домах, в небольших предприятиях, расположенных далеко от центральных систем.

В квартире многоэтажного дома можно подключить небольшой резервный бачок.

Непостоянная подача воды создает проблемы и неудобства. Такое случается, если вода подается в водопровод по несколько часов в день. Другой пример – скважина, колодец не успевает наполняться при интенсивном разборе воды.

Чтобы не зависеть от этих условий и пользоваться водой постоянно, в систему водоснабжения дома и включают накопительный резервуар. Он аккумулирует запас влаги и обеспечивает ее бесперебойную подачу в трубы.

При минимальном поступлении воды в систему, она будет постепенно накапливаться, а потом по необходимости полностью обеспечивать потребление. В системе гвс так же нужен термобак.

Способы монтажа

Накопитель воды может располагаться в верхнем и нижнем положении по отношению к водопроводной системе.

Часто его устанавливают на чердаке или мансардном этаже. Это своего рода водонапорная башенка.

Подключение такой системы удобно тем, что не требуется насос для выкачивания воды из бака. А значит, нет зависимости от электроснабжения. Вода самотеком под давлением расходится по трубам в краны.

Напор воды в этом случае не будет сильным. Если установка бака производится на высоте 1 м, то давление воды в трубах нижнего этажа составит 1 атм. Стиральная машина–автомат не сможет работать при таком давлении. Зато в кране всегда будет вода. В днище бака надо врезать дренажную трубу, через которую удаляется осадок.

[advice]Стоит отметить: у накопительного резервуара есть отрицательные стороны: он занимает много полезного пространства, нуждается в хорошем потолочном перекрытии для установки. В зимнее время система нуждается в утеплении.[/advice]

Для тех пользователей, кто ценит каждый метр полезной площади, больше подойдет подземное размещение горизонтального накопительного бака.

Закапывают его на глубину 50-60 см. Сверху можно посадить цветы или овощи.

Важно то, что под землей можно разместить емкость любого размера. Подача воды из нее осуществляется с помощью насоса. Без него в систему вода не пойдет. Ремонт и чистка резервуара затруднена, так как ее перед работами надо будет освободить от земли.

[warning]Совет специалиста: для избежания деформирования бака и его протекания, необходимо сделать под него подложку из утеплителя. Тогда промерзающий грунт не будет сдавливать стенки.[/warning]

Если в нижнее положение устанавливается пластмассовый бак, то он должен иметь круглую форму. При этом нагрузки и давление на оболочку распределяются равномерно. В верхней части надо сделать люк для обследования и чистки емкости.

Лучше установить ее под небольшим уклоном. Тогда осадок будет скапливаться в одном месте, над которым и следует смонтировать люк. Через него мусор и осадок легко удаляются с помощью насоса.

Объем

Рассчитать размер бака надо в соответствии с потребностью использования воды в доме и на участке (например, для полива).

Ориентироваться необходимо на средние данные дома со всеми удобствами – кухонная мойка, посудомоечная машина, в санузле – унитаз, душ, ванна, раковина и стиральная машина. За 1 сутки на человека расходуется 180-210 литров воды. На даче без душа и бытовой техники расходы сокращаются почти в 2,5 раза.

[advice]Обратите внимание: при установке резервуара следует учесть, сколько воды проходит за сутки из водопровода.[/advice]

Литраж емкости не должен быть больше этого объема. Если перебои с водоснабжением – редкая проблема, то «на всякий случай» можно иметь небольшой бачок.

Материал и особенности монтажа

Стенки бака не должны выделять вредные вещества в воду и должны служить долго.

Поэтому изготавливают такие емкости из пищевой нержавеющей стали или пищевого полипропилена.

Водонакопитель для горячей воды – всегда металлический. Пластиковый бак используют для холодной воды.

Около наливной трубы вставляют кран с поплавком или поплавковый клапан насоса (если вода поступает из скважины, а не из водопровода). Если механизм ломается, лишняя вода уходит в трубку, выведенную в канализацию. Она установлена ниже входной трубы.

На наливное отверстие прикрепляют фильтр для задерживания взвесей и частиц песка и грязи. Если оболочка бака непрозрачная, то нужен уровень, определяющий количество воды в емкости.

Невозможно не оценить значение накопительных резервуаров, особенно для частных домов. Имея подобный бак, можно спокойно пользоваться водой круглый год, вне зависимости от стабильности подачи воды в системе водоснабжения. Конструкция и установка достаточно простая, что тоже является дополнительным преимуществом.

Смотрите видео, в котором пользователь делится опытом установки накопительного резервуара для воды:

teplo.guru

РубрикаРазное
