Насадка бензопила на болгарку – болгарка для бензопилы: как выбрать готовую или сделать самому

Насадка на бензопилу болгарка — плюсы приспособления

На базе хозяйственной бензопилы можно сделать целый ряд полезных приспособлений. Один из самых популярных из них – болгарка. Этот инструмент предназначен для выполнения различных работ по металлу. Оборудовав самоделку мотором от бензопилы, изготовитель получает мощное приспособление, которое поможет справиться с решением самых сложных бытовых задач.

Насадка на бензопилу болгарка – плюсы приспособления

Установка готовой насадки для распиливания металла имеет ряд важных преимуществ.

Среди них нужно выделить:

• повышенная мощность и выносливость – если сравнивать фирменные болгарки с отдельными насадками, устанавливаемыми на хозяйственную бензопилу, то преимущество получит именно насадка болгарка для бензопилы. Так как двигатель из бензопилы способен развивать более высокие обороты, чем мотор любой магазинной болгарки, то и подключенная к нему насадка сможет уверенно справиться с более твердыми металлическими изделиями;
• возможность использования без источников электрической энергии – двигатель от бензопилы работает на смеси из бензинам и моторного масла. Соответственно, подключенную к нему болгарку можно будет использовать в любой точке участка, без необходимости подключения к электрическому питанию;
• быстрая установка и демонтаж – при необходимости, владелец бензопилы можно за несколько минут установить насадку своими руками, и так же быстро снять ее для продолжения эксплуатации бензопилы.

Единственный минус насадки – это возможные сложности в ее использовании в домашних условиях. Дело в том, что любая бензопила во время своей работы выделяет вредные для здоровья токсичные газы. Из-за этого подключенную к ее двигателю насадку-болгарку не удастся использовать в закрытых помещениях.

Как бензопилу переделать в болгарку?

Перед тем, как из бензопилы сделать болгарку, нужно подготовить требуемые для работы комплектующие.

Для сборки самоделки изготовителю потребуется:

• двигатель от бензопилы – важно, чтобы ДВС обладал запасом мощности, которого будет достаточно для распиливания твердых металлических изделий. Лучше всего использовать мотор, мощностью более 4 л. с.;
• рабочий механизм – подойдет узел от любой старой бытовой болгарки. Он должен быть полностью исправным, в противном случае, он не выдержит нагрузки от двигателя;
• 4 направляющие шины, длиной от 40 до 50 см;
• ремень;
• 2 барабана.

Алгоритм работ выглядит следующим образом:

1. Сначала используемый ремень нужно установить параллельно штатной шине бензопилы;
2. После этого на хозяйственную пилу потребуется установить шкив. Закрепить элемент можно на штатной ведущей звездочке садового инструмента;
3. Затем с рабочего механизма от старой болгарки нужно демонтировать встроенную в него шестерню и тщательно проточить ее;
4. После этого потребуется собрать шкив. Крепить его к общей конструкции самодельной болгарки нужно путем сварки;
5. Оставшиеся у изготовителя 2 направляющие шины нужно укоротить. В результате они должны плотно встать в посадочные места и не препятствовать работе ремня во время его движения. Лучше всего одну из используемых шин заточить под установку рабочего механизма от старой болгарки;
6. Далее все оставшиеся части конструкции потребуется сварить между собой. После этого изготовителю останется купить круги для резки и начать эксплуатацию болгарки.

При использовании самоделки нужно постоянно следить за состоянием воздушного фильтра от бензопилы. Его нужно держать в чистоте, иначе самодельное приспособление быстро выйдет из строя.

Правила эксплуатации самодельной болгарки

Во время использования самодельного инструмента нужно соблюдать ряд важных правил.

В их перечень входит:

• при эксплуатации приспособления руки и глаза оператора должны быть защищены. Кроме того, для работы с инструментом потребуется надеть костюм из плотной ткани. Нужно помнить, что режущий диск болгарки достаточно хрупкий на излом, поэтому в любой момент его часть может отколоться и нанести оператору вред;
• перед началом использования самоделки ее потребуется оборудовать защитным кожухом;
• нельзя устанавливать крупный отрезной диск на болгарку, изготовленную из бензопилы низкой мощности. Это повысит нагрузку на двигатель садового инструмента и приведет к увеличению количества потребляемого горючего.

Важную роль для общей работы самодельного приспособления играет натяжной ремень. От его натяжения зависит не только эффективность инструмента, но и безопасность оператора. Чтобы настроить уровень натяжения элемента, нужно захватить его центральную часть и попробовать повернуть ремень вокруг своей оси. Правильно натянутый ремень будет поворачиваться не более, чем на 900. Если эта величина при повороте ремня больше или меньше, значит, его потребуется отрегулировать.

pro-traktor.ru

Как сделать из болгарки цепную пилу, обзор инструмента с направляющей и специальной насадкой, превращающей устройство в электропилу

Всем здравствуйте,

В связи с тем, что я несколько помешан на инструментах во всех их проявлениях, не мог спокойно пройти мимо данной «неведомой зверушки», а именно маленькой УШМ («болгарка») в комплекте с приспособлением превращающим ее в цепную пилу. Расчлененки не будет, но веселуху гарантирую :). Большой обзор с гифками.

Автор не стремиться получить премию Дарвина, поэтому были большие сомнения, брать инструмент на обзор или нет, однако, пытливый ум и шило в ж… любопытство взяли верх. Давайте посмотрим, что получилось.
Забегая вперед скажу, все окончилось хорошо 🙂
Дискламбер: В данном обзоре я не буду рекомендовать покупать данный товар, это просто обзор товара.

Итак по-порядку…
Приехавшая посылка оказалась весьма внушительных размеров:

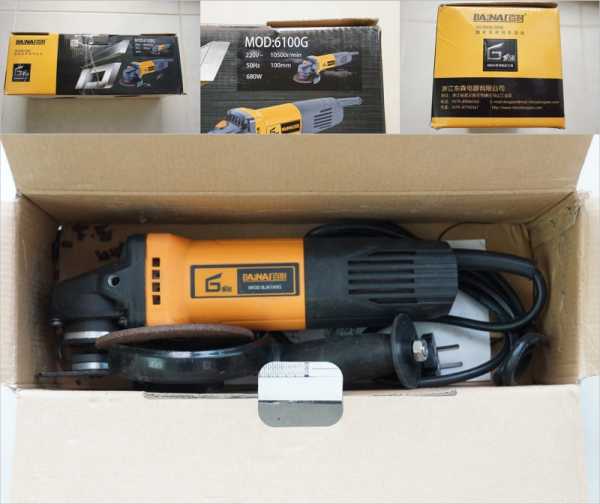

Внутри оказались еще две коробки с болгаркой и цепной пилой:

Болгарка

Комплектация:
— болгарка,
— рукоятка,
— защита,
— ключ,
— инструкция (на китайском),
— переходник на евророзетку,
— обдирочный диск.
Диск, к сожалению, то ли от старости, то ли в процессе перевозки разрушился и его мелкие кусочки расползлись по всей посылке.

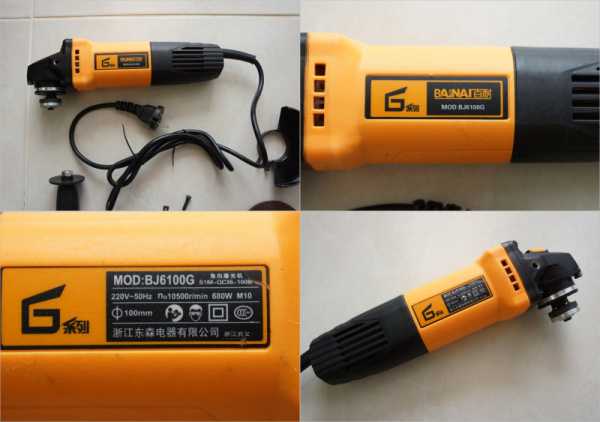

Сам инструмент:

Характеристики:
— обороты: 10500 об/мин

— мощьность: 680Вт
— диаметр дисков внешний: 100мм
— диаметр вала: M10
— посадочное отверстие диска: 16мм

Диски размера 100×16мм не продаются у нас, поэтому нужно заказывать в Китае: отрезные, обдирочные итд.

Размеры:

Вес:

Вал, фланец и гайка. Типоразмер M10, отличается от распространенного у нас M14:


На редукторе:


Кнопка блокировки вала при установке диска и расположение отверстий для рукоятки:

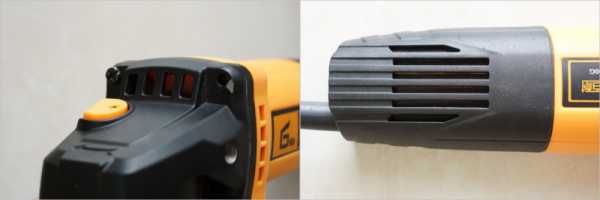

С вентиляцией все неплохо:

А вот это фиаско — единственный выключатель болгарки. Ну то есть совсем единственный, нефиксируемого курка под указательный палец или хотя бы переключателя нет. Расположен выключатель в ж… задней части болгарки, рядом с проводом питания, хорошо хоть имеет длинный рычажок:

Имхо, это реально опасно при такой мощности и оборотах!

Защита и рукоятка:

Провод 170см с китайской вилкой:

В сборе:

В общем по болгарке, типичный представитель китайской промышленности… ТБ? нет, не слышали…

Насадка «Цепная пила»

«Шедевр» инженерной мысли…

Вся инструкция на коробке:

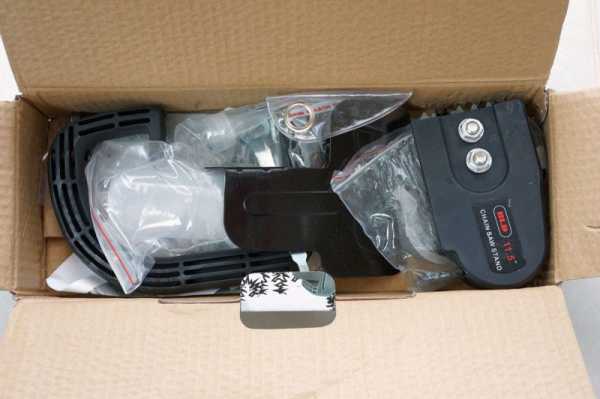

Внутри:

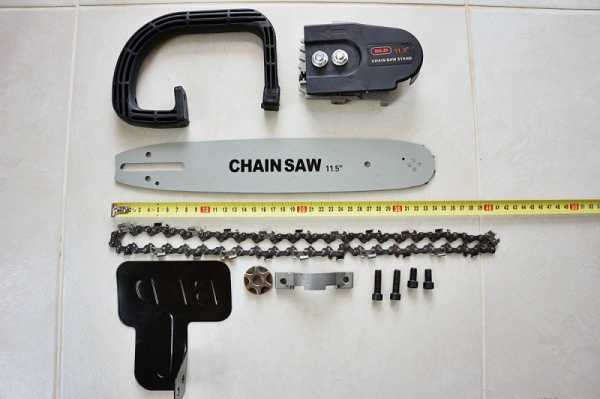

Комплектация:
— направляющая шина с креплением к болгарке,
— цепь,
— звездочка на вал болгарки,
— рукоятка,
— набор ключей и крепежа,
— флакон для масла,
— защитный щиток,
— инструкция.

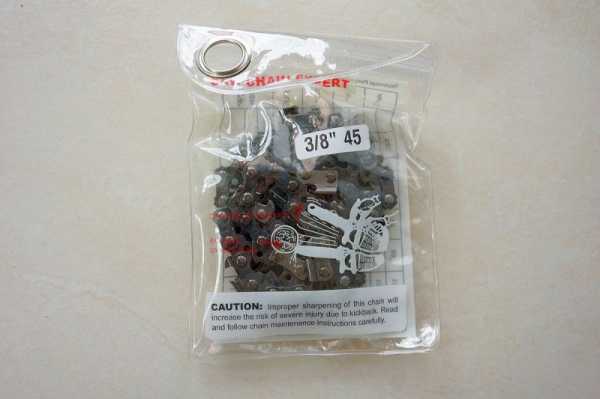

Цепь в отдельном пакетике:

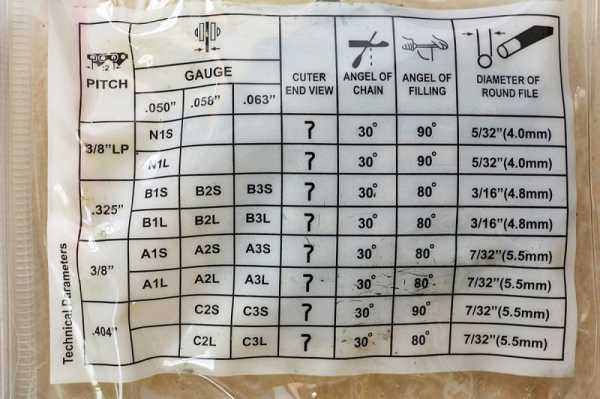

Параметры различных цепей:

Размеры:

Инструкция в картинках

Дальше расскажу о элементах «девайса», устанавливая их на болгарку.

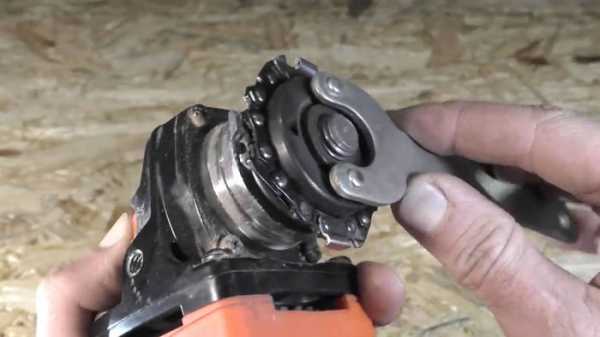

Убираем болгарочный фланец и на его место ставим звездочку, отвечающую за перемещение цепи:

Фиксируем ее гайкой из комплекта болгарки и берем блок-основание для шины (так сказать опору всей конструкции):

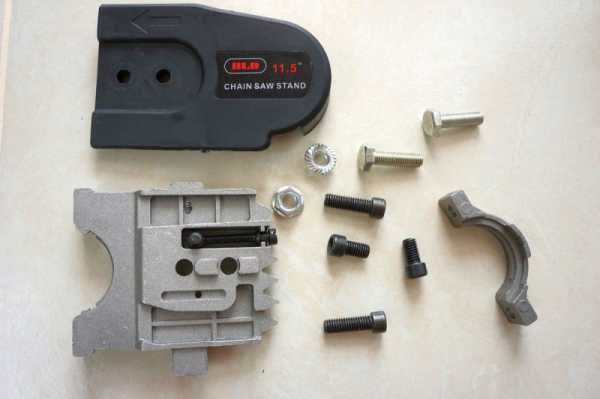

Материал базового блока какое-то литье (очень похоже на литой силумин), качество литья — так себе, но есть ребра жесткости.
В конструкции присутствует винт натяжения цепи:

В комплекте с крепежом:

Фиксируется на редукторе стяжкой на специальной выемке, во избежании соскакивания:

Затягиваем с двух сторон винтами, фиксируется жестко, люфта нет:

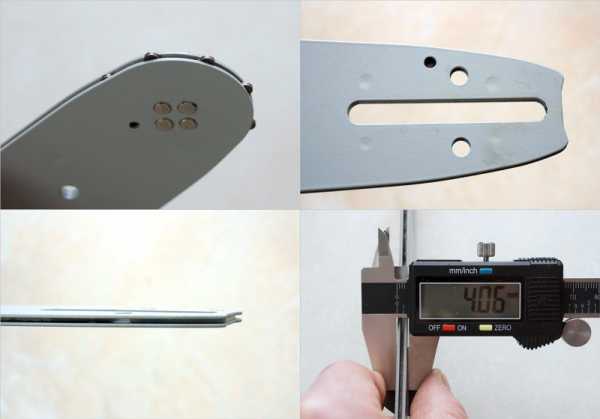

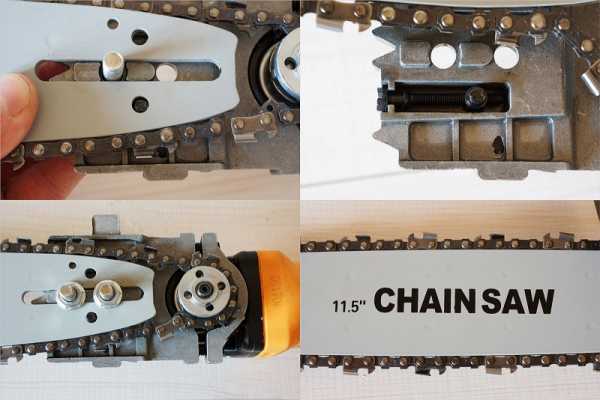

Берем направляющую шину:

Устанавливаем ее, вместе с цепью, на основание (естественно цепь сперва ставим неправильно, затем вспоминаем как надо и исправляемся):

Вспоминаем, что забыли поставить пластиковый кожух и защиту для руки и устанавливаем их. Защита стальная:

Устанавливаем рукоятку:

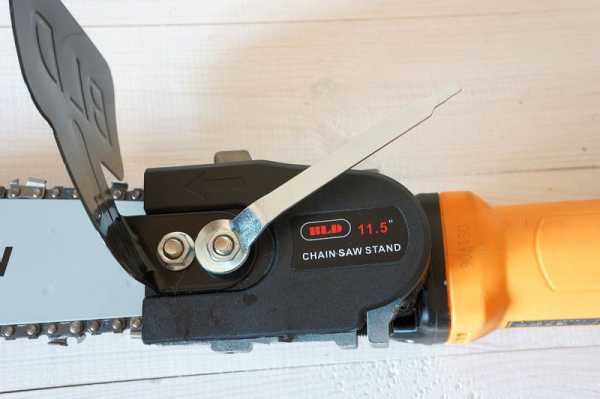

Подтягиваем цепь с помощью натяжного винта:

Проверяем натяжение:

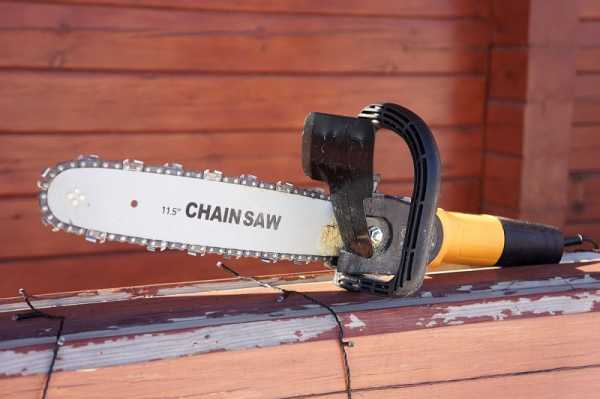

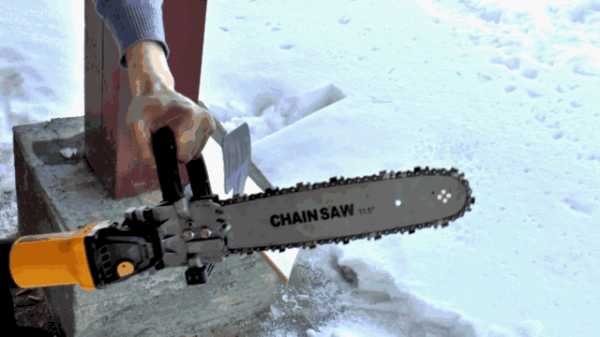

Как-то так:

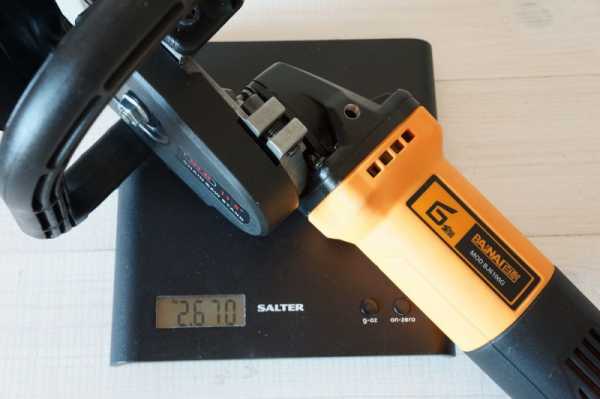

Вес инструмента в сборе 2.7кг:

Общая длина около 63см:

Собирается агрегат если уже знать как, минут 15, а так, первоначальная сборка, у меня, заняла около 30 минут.

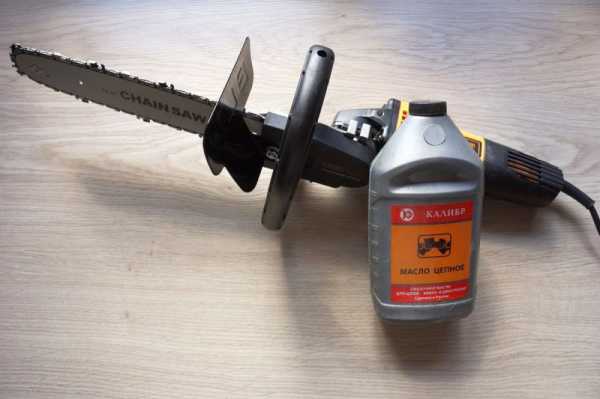

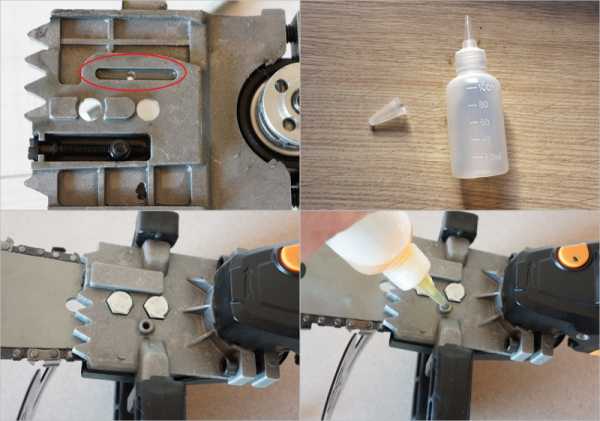

А еще, делаем вид, что заливаем маслице:

Комплектной «масленкой». Такое впечатление, что производитель вспомнил о необходимости смазывать цепь в самый последний момент, т.к. емкости, для какого-либо мало мальского количества масла, в конструкции не предусмотрено. Масло заливается через малюсенькое отверстие, а где оно «храниться» я выделил красным овалом:

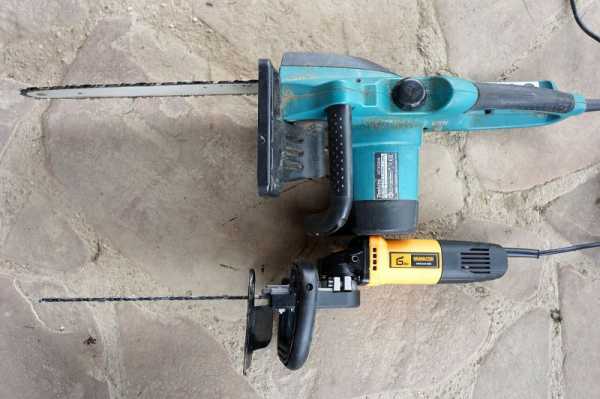

Сравнение с «Макитой»:

Еще фото сравнения

Тестирование

Как бы долго я не оттягивал этот момент, но конструкция была собрана, надо испытывать и, если честно, я реально боялся ее включить, учитывая отсутствие нефиксируемого курка. Как сапер скрывается за бруствером при подрыве, так и я провел первое включение из безопасного укрытия (спрятался за стенкой) с установкой пилы в центр рабочего стола, дабы она никуда не успела «добраться».

Включал кратковременным втыканием вилки в розетку и… она заработала, ничего не распилив в своем окружении.
Ободренный этим, приступил к полевым испытаниям…

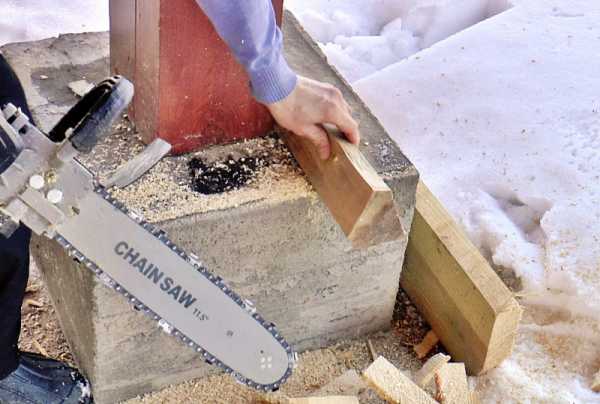

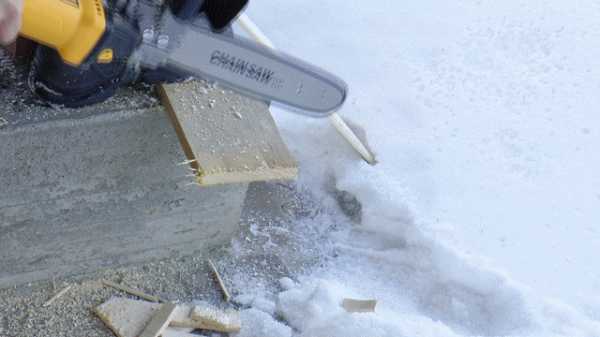

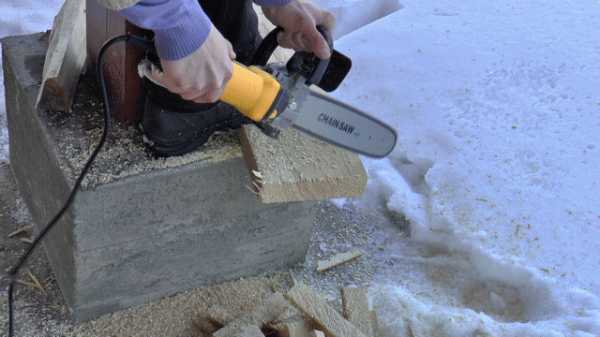

Так как возможности пилы были неизвестны, начал с простого — кусок деревянного дверного наличника толщиной около 1см:


Как бумагу:

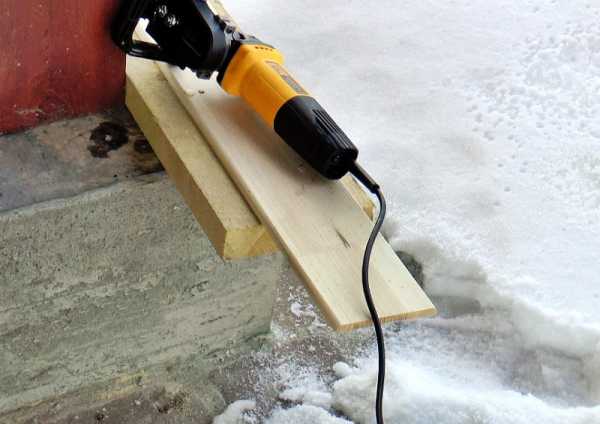

Двухсантиметровая доска:

Моментально:

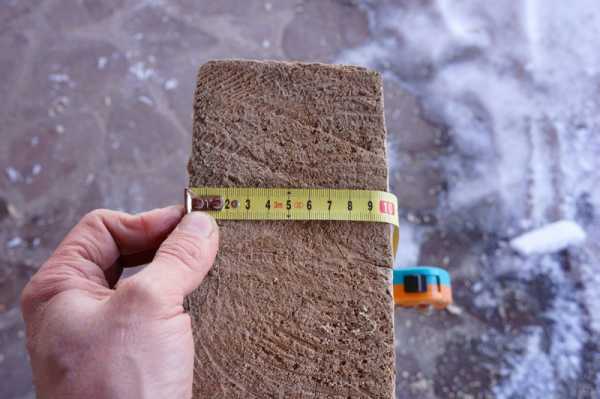

Доска 4.5см, совсем чуть-чуть дольше:


Наискосок тоже получается:

«Подлили» масла:

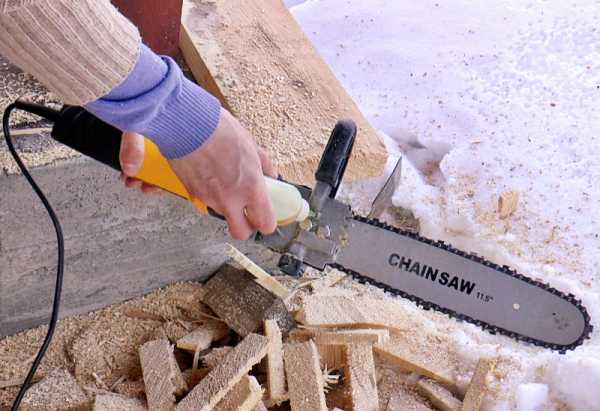

Березовое палено (имитируем бревно):


Брус 10см (на пропил уходит ровно 10 секунд):


Итог, примерно, 8 минут:


Сказать, что я удивлен — ничего не сказать…

В процессе работы, боязнь девайса, в общем-то ушла (и не скажу, что это хорошо), ничего не люфтило, конструкция жесткая.

Впечатления

Эпическая Жесть в первозданном виде. Это, наверное, самый неоднозначный товар, который у меня был на обзоре. Удивительно, но «зверушка» пилит и пилит очень неплохо, кроме этого, работать ей оказалось, вполне, удобно… Скорость распила оказалась, неожиданно, высокой (на видео можно посмотреть), цепь нормальной и заточенной, мощности до дури более чем достаточно. Я ожидал, что приспособа, из-за высоких оборотов болгарки, будет вести себя как-то неадекватно — вибрировать, дергаться или выталкивать шину с цепью из дерева, но ничего подобного нет, причем если сравнивать с нормальной цепной электропилой («Макита»), я не ощутил каких-либо существенных различий в работе, а даже наоборот, пилить легче (возможно, причина в более узкой шине и цепи). С другой стороны, игнорирование Техники Безопасности. Цепная пила — это инструмент повышенной опасности и подобная конструкция, даже с защитным щитком в комплекте, не вызывает оптимизма, еще и учитывая литой, из непонятного металла, базовый блок, выключатель в совершенно неадекватном месте, а также отсутствие полноценной смазочной системы (хотя, «закапывать» масло нужно не так уж и часто, я делал это 1 раз за время тестирования), еще нет блокировки «от дурака», и нажимного курка под палец. Буду ли я ее использовать в дальнейшем? Сомневаюсь, только если уж будет очень нужно и под рукой не окажется нормального инструмента.
Видео (думаю, многие смахнут скупую мужскую слезу, вспомнив откуда музыка 🙂

купон на 10% скидку: Elec

На этом все.
PS: не удивлюсь, если скоро появится насадка в виде BFG9000. Да прибудет с Вами IDDQD 🙂

Всем Добра!

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

mysku.ru

болгарка для бензопилы — как выбрать готовую или сделать самому

Бензопила – инструмент, обладающий большим функционалом, при условии использования дополнительного оборудования. Например, из неё можно сделать отрезной инструмент, затратив на это минимальное количество времени и средств. В этой статье рассмотрим, как из бензопилы сделать болгарку.

Блок: 1/6 | Кол-во символов: 298
Источник: https://benzopilok.ru/samodelki/bolgarka-iz-benzopily.html

Особенности насадки болгарка для бензопилы

С помощью такого механизма можно соединить в одном устройстве целых два – бензиновую мощность основного агрегата – самой пилы, и множество преимуществ углошлифовальной машинки, известной больше как болгарка. Такая комбинация может стать чрезвычайно выгодной, если есть необходимость произвести режущие работы с различными материалами и конструкциями (не деревянными), а вблизи не оказывается источники электроснабжения, к которому можно было бы подсоединить обычную сетевую болгарку.

При этом самостоятельно приспособленная бензоболгарка будет обладать такими преимуществами:

• автономность и мобильность, которые ей дает бензопривод пилы и полная независимость от электропитания;
• повышенная мощность, в разы превосходящая своих электрических соклассников;
• стоимость, минимум в несколько раз меньшая по сравнению с приобретением заводской болгарки.

Бензорез из пилы с насадкой можно использовать для разрезания таких материалов:

• металл;
• природный камень;
• кирпич;
• бетонные и железобетонные конструкции.

Кроме того, очень часто их приспосабливают для зачистки сварочных швов. С большинством имеющихся на сегодня насадок применяются отрезные круги – армированные или алмазные, и циркулярные пилы.

Блок: 2/5 | Кол-во символов: 1236
Источник: https://sadovij-pomoshnik.ru/benzopily/samodelki-iz-benzinovyh-pil/bolgarka.html

Схема устройства и принцип работы

Большой ассортимент в магазинах дает возможность купить специальную насадку, что ускорить процесс и облегчит использование инструмента. Однако же, вы также можете использовать самодельную насадку болгарки на бензопилу, чем существенно уменьшите денежные затраты.

Болгарка из бензопилы

Приобретя или же собрав своими руками насадку вы получите универсальный инструмент, комплектацию которого можно изменять в зависимости от целей применения. Для самодельной болгарки вам может подойти не только бензопила, но и пила с электрическим приводом. С таким приспособлением, вы получите мощный и производительный инструмент и сэкономите довольно большую сумму. А сам процесс переделки не отличается особенной трудностью.

Блок: 2/11 | Кол-во символов: 749
Источник: https://FermerInform.ru/bolgarka-iz-benzopily/

Что необходимо для начала работы?

Чтобы бензопилу переделать в болгарку в домашних условиях, потребуется, прежде всего, купить заводской комплект, правильная установка которого чрезвычайно важна.

Готовый комплект поставки такого приспособления обычно содержит:

• ведущий шкив, или как его часто называют, барабан;
• кожух для защиты;
• ременную оснастку;
• может быть ключ или шпильки, хотя часто применяются те же, что и на самой бензонажовке.

При этом в комплекте должна идти подробная инструкция, с детальным описанием каждой детали.

Блок: 3/5 | Кол-во символов: 529
Источник: https://sadovij-pomoshnik.ru/benzopily/samodelki-iz-benzinovyh-pil/bolgarka.html

Особенности создания самоделок из бензопилы «Урал»

К выбору бензопилы для переделки стоит отнестись чрезвычайно серьёзно. Очень важно рассчитать мощность прибора и задачи, которые новое изделие должно будет решать. К примеру, бензопила «Урал» считается одной из самых мощных в своём классе.

Осторожно – лесорубы!

Использовать бензопилу «Урал» для переделки детского велосипеда в мопед крайне опасно. Слишком большие обороты могут просто привести к разрыву цепи и принести увечья. А вот огромным плюсом «Урала» является то, что бензопилы не сняты с производства и до сих пор в строю. Следовательно, запчасти на замену можно найти всегда.

Блок: 3/5 | Кол-во символов: 633
Источник: https://HouseChief.ru/samodelki-iz-benzopily-svoimi-rukami.html

Как выбрать инструмент?

В продаже можно встретить многочисленные типы дополнительных насадок для пилы. К таковым относятся – бензорез, пилорама, насос, бур и т. п. Несмотря на столь широкий ассортимент продаваемых насадок, можно изготовить и самостоятельно дополнительный механизм для бензопилы.

Наличие подручных материалов позволяет любому человеку, понимающему техническое устройство инструментов, сделать из бензопилы спецприспособление, которое будет полезно в хозяйстве.

Чтобы выбрать пилу, которая послужит основой для новой дополнительной насадки, нужно учитывать следующие качества:

• Мощность пилы. Двигатель, работающий в пределах 2-3 кВт, будет достаточным для множества приспособлений.
• При выборе бензопилы лучше всего ориентироваться на недорогие модели, так как двигатель может не выдержать новую нагрузку. При покупке дорогой модели можно потерять кучу средств. Рекомендуется использовать устаревшие виды пил, чтобы при поломке не жалеть о растраченных вложениях.
• Простота разборки пилы, чтобы можно было с легкостью собрать и разобрать устройство, а также выбрать дешевые запчасти.

Для применения переделок подойдут такие модели бензопил, как Урал, Штиль или Дружба.

Сделанные дополнительные насадки можно подразделить на следующие

1. Простые механизмы (болгарка, насос, лебедка, бур, мотоблок, мотор для лодки).
2. Сложные механизмы (пилорама, устройство для уборки снега, электростанция, снегоход).

Блок: 3/5 | Кол-во символов: 1412
Источник: https://metmastanki.ru/bolgarka-iz-benzopily-svoimi-rukami

Нюансы использования

Насадка — болгарка, должна использоваться согласно рекомендациям производителя и с соблюдением техники безопасности. На практике, этими рекомендациями пренебрегают, что часто приводит к травмированию. Рассмотрим основные моменты, которые стоит учитывать при работе с бензопилой – болгаркой.

1. В процессе работы руки и глаза оператора должны быть защищены. Очки и перчатки просто необходимы, но не лишним будет одеть костюм из грубого материала. Отрезные диски тонкие, хрупкие на излом и если обычной болгаркой они легко контролируются, то пилой делать это не так просто. Диск может завернуть и сломать, осколки могут разлететься и поранить.
2. На бензопилу мощностью менее 1,5 кВт устанавливать отрезной диск большого диаметра не стоит, двигатель справиться, но будет работать на пределе и будут заметны провалы по оборотам.
3. Работать со снятым защитным кожухом запрещено.
4. Приводной ремень между шкивами должен быть правильно натянут. Проконтролировать натяжение можно следующим образом: захватить ремень по центру и попытаться повернуть вокруг своей оси. Если ремень поворачивается только на 900, то он натянут правильно, если больше или меньше, значит необходимо провести регулировку.

Блок: 4/6 | Кол-во символов: 1202
Источник: https://benzopilok.ru/samodelki/bolgarka-iz-benzopily.html

Переделываем бензопилу под бензо-болгарку

Насадка болгарка на бензопилу.бывает очень полезна.

Блок: 4/7 | Кол-во символов: 96
Источник: https://ctln.ru/kak-sdelat-iz-benzopily-bolgarku-svoimi-rukami/

Самодельные варианты насадок болгарки на бензопилу

Очень часто желающие обладать универсальным инструментом прибегают к сборке насадок своими руками. Таким образом, вы точно не ошибетесь в насадке, она будет подходить вашему силовому агрегату, а еще вы существенно сэкономите денежные средства, поскольку самоделки всегда обходятся куда дешевле. Для того, чтобы сделать переделку бензопилы в болгарку, вам нужно приобрести все необходимые детали, найти необходимые схемы и чертежи, а также посмотреть несколько обзорных видео как собрать болгарку из бензопилы.

Блок: 6/11 | Кол-во символов: 561
Источник: https://FermerInform.ru/bolgarka-iz-benzopily/

На что еще необходимо обратить внимание?

Несмотря на то, что техника своими руками все чаще становится неотъемлемой частью нашего быта, ведущие изготовители как болгарок, так и пил все же настоятельно советуют от подобных модернизаций напрочь отказаться. И дело здесь вовсе не в конкуренции производственных технологий и кустарного производства. Это предостережение основано на том, что современные бензопилы имеют очень огромный крутящий момент, в разы превышающий этот же параметр у болгарки. Чем это может угрожать?

Во-первых, шлифовальный диск может не выдержать подобную нагрузку и развалиться прямо в разгаре работы. Соответственно, и сам инструмент потеряет свою работоспособность и может выйти из строя.

Но это не самое страшное, что ожидает любителей самоделок. Наиболее худший вариант связан не только с ущербом здоровью, но и угрозой для жизни как самого оператора, так и тех, кто находится рядом.

Поэтому, прежде чем решаться на такое усовершенствование, стоит взвесить все «за» и «против», а уже после делать рациональные выводы и поступки.

Блок: 5/5 | Кол-во символов: 1068
Источник: https://sadovij-pomoshnik.ru/benzopily/samodelki-iz-benzinovyh-pil/bolgarka.html

Заключение

В этой статье мы рассказали вам, что из бензопилы можно собрать практически любое изделие. Главное, соблюдать меры безопасности и следовать советам мастеров. Если у вас есть опыт создания подобных самоделок из бензопилы своими руками, делитесь вашими находками, фотографиями и чертежами ниже под статьёй.

Блок: 5/5 | Кол-во символов: 314
Источник: https://HouseChief.ru/samodelki-iz-benzopily-svoimi-rukami.html

Вывод

Подведем итог. Сделать болгарку с бензопилы можно, специальная насадка добавит такой функционал, установить её можно самостоятельно. Делать болгарку на базе пилы своими руками, совсем не обязательно, т. к. в продаже имеются заводские, которые сконструированы с учетом требований безопасности. Работать с такой насадкой можно там, где нет возможности подключить электричество, в противном случае, легче и удобнее использовать обычную УШМ.

Блок: 6/6 | Кол-во символов: 456
Источник: https://benzopilok.ru/samodelki/bolgarka-iz-benzopily.html

Что и как можно сделать из бензопилы своими руками

Бензопила – универсальный агрегат. Размер у инструмента небольшой, а вот мощность мотора позволяет использовать его практически для любых целей. «Роторное сердце» будет прекрасно чувствовать себя при пересадке в насос, генератор, снегоуборщик, ледоруб или любое другое приспособление, где необходим автономный привод. Рассмотрим подробно некоторые ноу-хау.

Как из бензопилы сделать снегоуборщик

Если есть бензопила и части от старого автомобиля, то можно приступать к проектированию снегоуборщика. Обычно используют роторный привод, приводящий в движение шнек. Это специальный вал, сконструированный особым способом для забора снега.

Снегоход из бензопилы своими руками

Для изготовления самодельного снегохода из бензопилы понадобятся некоторые детали заводского производства (к примеру, газовый тросик к рулю) и детский снегокат.

Самодельная пилорама из бензопилы

Умельцы предлагают десятки разных вариантов, как «приспособить» бензопилу для распилки досок. Чаще всего подобные конструкции требуют сварки каркаса для установки «каретки» под пилу или так называемой шины. В качестве направляющих используются подручные инструменты, к примеру, обычная лестница.

Самодельная пилорама на основе бензопилы… и лестницы

Самое важное − крепко сварить каркас, контролируя себя по уровню. Ровное и прочное основание поможет избежать перекосов и вибрации во время работы. Продумайте также, на каком расстоянии и высоте будет закреплена бензопила. От этого зависит долговечность её работы. Слишком близкое крепление каретки к рабочей зоне приведёт к засору механизмов цепи и выходу из строя мотора.

Если вы не планируете распил больших брёвен, можно сделать ручной вариант пилорамы. Подробнее в этом видео.

Как сделать ледобур из бензопилы своими руками – схемы

Бур – незаменимая вещь для тех, кто умеет и любит работать по хозяйству: он используется при строительных работах, установке опор для виноградника, столбов и заборов, а также на зимней рыбалке для подготовки лунок.

Чтобы сделать ледобур из бензопилы своими руками, необходима схема и следующие приспособления:

1. Мотор от бензопилы.
2. Редуктор на бензопилу для бура.
3. Сам бур.
4. Труба из металла.
5. Болгарка.
6. Дрель.
7. Сварочный аппарат.

Самое важное − подобрать правильный редуктор к мотору, произвести необходимый расчёт совместимости их характеристик. Мотор бензопилы может оказаться слишком «резвым» для упрощённой конструкции редуктора.

Впрочем, если вам всё равно, что (или кого) брать вместо бура, можно воспользоваться такой идеей художника-карикатуриста

Первое, что важно сделать, если отбросить юмор и подойти к задаче серьёзно,−определить размеры ведущего вала и выбрать правильные точки крепления ведущей шестерни. Фиксацию по периметру лучше производить шпильками и шпонками. Такое крепление в будущем упростит процесс смены насадок. Если вы не владеете навыками токаря, то изготовить специальный переходник на шнек бура поможет токарь и наши схемы.

Схема-чертёж простейшего ледобура

Лодочный мотор из бензопилы своими руками

Купить готовый образец лодочного мотора бывает накладно, а если у вас завалялся старый мотор от бензопилы «Дружба» и вы дружите с токарным и сварочным оборудованием, то изготовить такую самоделку не составит труда.

Среди основных достоинств самоделки – высокая мощность, обеспечивающая приличную скорость перемещения по водной глади, и экономичный расход топливного материала. За час самоделка из бензопилы потребляет 1 л бензина при скорости 20 км/ч.

Как сделать мопед из бензопилы и велосипеда

Велосипед с двигателем от бензопилы достаточно просто сделать, обладая некоторым опытом сварки и работы с металлом.

Иллюстрация	Описание действия
	Чтобы сделать мопед своими руками из бензопилы, необходимо подготовить все детали. Сначала разбираем бензопилу, снимаем затупившуюся цепь.
	Привариваем велосипедную звёздочку к муфте. Делать это нужно максимально ровно, потому что слетевшая цепь на больших оборотах может сделать из велосипедиста калеку.
	Модернизируем раму, приваривая крепёж для самодельного редуктора.
	Вот такую он имеет конструкцию, место, указанное стрелочкой, необходимо сплющить для крепления к корпусу мотора.
	В сплющенном «ушке» просверливаем отверстие для крепежа.
	Прикрепляем его на обычный болт.
	Устанавливаем цепь на диски. Ведущий специально сделали меньшего диаметра, а ведомый − большего. Таким образом, мы пропорционально уменьшаем скорость вращения ведомого колеса.
	Наш двигатель получился достаточно объёмный, поэтому устанавливаем его на багажник, прочно приваривая к раме. Если хотите более миниатюрный вариант, можно собрать мопед из бензопилы «Дружба».

Картинг из бензопилы своими руками

Весь процесс работы практически один в один повторяет предыдущую схему, главное отличие − двигатель устанавливается на раму от картинга, и нет нужды монтировать редуктор из звёздочек и двух цепей.

Для визуализации процесса предлагаем посмотреть это видео:

Генератор из бензопилы своими руками

Для тех, кто любит смотреть фильмы про постапокалипсис, пригодятся знания о том, как прекратить бензопилу в генератор. Такая самоделка может пригодиться, и в наше время, к примеру, на даче, где нет электричества.

Самодельный ленточный генератор

Главное − придумать раму или насадку, на которой будет закреплена бензопилаи сам генератор. Принцип передачи усилия − ременной, поэтому также будет необходимо подобрать звёздочки с цепью, а шкивы − с ремнём. При этом нужно установить генератор так, чтобы сохранилась возможность регулировки натяжения ремня.

Подробнее изучить процесс можно в этом видео:

Как сделать из бензопилы лебёдку

Лебёдка используется довольно часто. Самое простое применение – вытягивание машины из оврага. Однако очень часто лебёдка помогает в строительстве и ремонте, когда, к примеру, вам необходимо поднять груз на верхние этажи либо, наоборот, опустить колодезные кольца.

Для изготовления понадобится:

• бензопила;
• старая ручная лебёдка;
• жёсткая рама, на которую всё будет устанавливаться;
• две звёздочки и прочная мотоциклетная цепь для передачи крутящего момента с двигателя пилы на шестерню редуктора.

Варианты насадок на бензопилу с функцией лебёдки:

Если вы ещё не нашли себе вариант самоделки, читайте далее в обзоре нашей редакции, что ещё можно сделать из бензопилы «Дружба».

Как сделать мотобур из бензопилы своими руками

Рассмотрим вариант сборки насадки на бензопилу с использованием детали из обычной дрели.

По такому же принципу делается и мотоблок из бензопилы, только в качестве дополнительного приспособления для неё используется плуг.

Бензорез своими руками из бензопилы

Готовая насадка на бензопилу с диском для торцевой обработки различных поверхностей

Однако, такие модели будут стоить значительно дороже самодельной насадки, которую можно сделать своими руками.

Самодельный бензорез намного мощнее болгарки. Его можно использовать для резки металлических труб большого диаметра, а также их шлифовки.

Радиоуправляемый автомобиль с двигателем из бензопилы

Если ваш ребёнок очень просит радиоуправляемую машинку, но то, что продаётся в магазине, он считает игрушкой «для девочек», можно попытаться сделать настоящий гоночный болид с двигателем от бензопилы.

В этом видео – машина в действии!

Как сделать болгарку из бензопилы

Собственно, это продолжение нашего рассказа в пункте про то, как создать бензорез, только для перевоплощения болгарку необходимо приспособить под специальную насадку.

Насадки на бензопилу с ленточным приводом:

Такие насадки можно выточить самостоятельно либо приобрести в любом магазине с инструментами.

Схема устройства самодельной болгарки из бензопилы

Чтобы понизить вероятность поломки диска, пилу можно оборудовать защитным кожухом, а количество оборотов понизить скоростным редуктором.

Блок: 2/5 | Кол-во символов: 7624
Источник: https://HouseChief.ru/samodelki-iz-benzopily-svoimi-rukami.html

Принцип, чертежи и инструкция по сборке насадок для болгарки

На рисунке сверху представлена схема бензопилы с установленной насадкой болгарки. Для того, чтобы это сделать сначала изучите инструкцию, которую прилагает производитель насадки. По отзывам о самодельной болгарке из бензопилы можно сделать вывод, что своими руками делать ее не всегда удобно. Дело в том, что не каждый мужчина обладает достаточными знаниями и умениями это делать. Ниже мы рассмотрим два метода переделки бензопилы в болгарку: установка купленной заводской и самодельной насадок.

Блок: 7/11 | Кол-во символов: 557
Источник: https://FermerInform.ru/bolgarka-iz-benzopily/

Видео обзоры

Ниже представлен видео обзор, где демонстрируется насадка для бензопилы

Александр Михайлович:

Получить два инструмента в одном – это замечательная идея. Осуществить ее мне помог друг, который отлично разбирается в ремонте подобного оборудования. Использовали все необходимые детали с болгарки и получили многофункциональное устройство. Работает отлично, но я понял, что лучше ставить небольшой диск на 115 мм, эффективнее работа получается.

Достоинства: не дорогое, многофункциональное устройство.

Недостатки: необходимо использовать с осторожностью, так как это самодельное устройство.

Блок: 8/8 | Кол-во символов: 612
Источник: https://ProOgorod.com/selhoztekhnika/bolgarka-iz-benzopily

Советы и рекомендации пользователей самодельных болгарок

Многие давние владельцы переделок из бензопил рекомендуют использовать новый защитный кожух, дабы гарантировать долгую и исправную работу устройства. Шлифкруги лучше не выбирать большого размера. В идеале их диаметр не должен превышать 11,5 см, чтобы не выводить болгарку, собранную собственными руками, из строя. Имейте в виду, что рынок готовых насадок довольно обширный и они выпускаются на большинство современных бензопил. И важно точно знать характеристики и технические показатели вашего силового агрегата, чтобы правильно подобрать заводскую насадку болгарки.

Блок: 10/11 | Кол-во символов: 625
Источник: https://FermerInform.ru/bolgarka-iz-benzopily/

Кол-во блоков: 27 | Общее кол-во символов: 19621
Количество использованных доноров: 8
Информация по каждому донору:

1. https://sadovij-pomoshnik.ru/benzopily/samodelki-iz-benzinovyh-pil/bolgarka.html: использовано 3 блоков из 5, кол-во символов 2833 (14%)
2. https://sadovij-instrument.ru/benzopily/kak-sdelat-bolgarku.html: использовано 3 блоков из 5, кол-во символов 2952 (15%)
3. https://benzopilok.ru/samodelki/bolgarka-iz-benzopily.html: использовано 4 блоков из 6, кол-во символов 3582 (18%)
4. https://HouseChief.ru/samodelki-iz-benzopily-svoimi-rukami.html: использовано 4 блоков из 5, кол-во символов 9001 (46%)
5. https://ProOgorod.com/selhoztekhnika/bolgarka-iz-benzopily: использовано 3 блоков из 8, кол-во символов 2411 (12%)
6. https://metmastanki.ru/bolgarka-iz-benzopily-svoimi-rukami: использовано 1 блоков из 5, кол-во символов 1412 (7%)
7. https://ctln.ru/kak-sdelat-iz-benzopily-bolgarku-svoimi-rukami/: использовано 2 блоков из 7, кол-во символов 2661 (14%)
8. https://FermerInform.ru/bolgarka-iz-benzopily/: использовано 4 блоков из 11, кол-во символов 2492 (13%)

arendavlg.com

Цепная пила из болгарки: насадки, самоделки, переделки

Можно встретить разные мнения пользователей относительно переделок и установки различных приспособлений на основной инструмент для расширения его функциональности. И если в отношении некоторых самоделок высказываются вполне лояльные суждения, то взгляды относительно создания цепной пилы из болгарки резко противоположны.

Одна группа владельцев техники приветствует установку различных адаптеров на УШМ и превращения ее в цепную пилу. На первый план выходит значительная экономия денежных средств при создании самоделки. Многие считают, что вполне возможно сделать универсальный эффективный инструмент своими руками.

Другая группа считает подобные трансформации не только излишними, но и опасными для жизни и здоровья оператора.

В отзывах и комментариях к видео репортажам можно встретить и довольно ироничные замечания: «А нет ли таких чудесных девайсов для смартфона, чтобы напилить дровишек в лесу на пикнике?» или резкие пожелания одновременно с заводской насадкой присылать страховой полис.

Поэтому, чтобы нашим читателям детально разобраться и самим определиться с реальной необходимостью переделки цепной пилы из болгарки своими руками, расскажем о насадках и самодельных способах создания цепной пилы из болгарки, преимуществах и недостатках, целесообразности подобных трансформаций.

Адаптер-насадка «Цепная пила» на болгарку

Адаптер на болгарку

Детище китайской конструкторской мысли CHAIN SAW насадку «Цепная пила» можно заказать на АлиЭкспресс вместе с китайской болгаркой или отдельно. Стандартная комплектация состоит из: инструкции в виде иллюстраций, цепи (могут быть разных размеров), шины направляющей, звездочки, крепления шины к УШМ и других крепежных элементов, рукоятки, комплекта ключей, масленки, защиты цепи.

Для того, чтобы установить адаптер на болгарку, вначале с нее снимают фланец и устанавливают звездочку из комплекта и хорошо ее закрепляют с помощью гайки. Базовый блок фиксируют стяжкой на редукторе, затем с помощью винтов с обеих сторон.

Затем устанавливаются направляющая шина с цепью, предохранитель для рук и защитный кожух, рукоятка. Обязательно следует проверить натяжение цепи и смазать ее маслом. Монтаж приспособления для переделки болгарки в бензопилу можно посмотреть в видео:

Видео

По сравнению с электрической цепной пилой Макита цепная пила из болгарки CHAIN SAW выглядит довольно миниатюрно.

По отзывам владельцев, подобное приспособление работает вполне нормально, справляется с распиловкой тонких досок, поленьев, бруса до 10 см. При отсутствии полноценной цепной пилы устройство вполне может заменить ее. Однако эксплуатация подобного оборудования может быть опасна, поэтому следует взвешенно оценивать все «за» и «против».

Недостатки и предостережения переделки цепной пилы из болгарки с помощью адаптера

• Цепная электропила является инструментом повышенной опасности, игнорирование техники безопасности при использовании может быть чревато серьезными последствиями для здоровья оператора и окружающих.
• Конструкция, которая образуется после установки насадки цепной пилы на болгарку, не отвечает требованиям безопасности.
• Базовый блок изготовлен из сплава, состав которого не указывается изготовителем, поэтому технические характеристики его не известны, рассчитывать на определенный моторесурс не приходится.
• Из-за отсутствия рациональной системы смазки цепи, возможны нестандартные опасные ситуации.
• Место расположения выключателя в адаптере выбрано нецелесообразно.
• Отсутствует блокировка случайного включения электрической цепной пилы из болгарки.

Самодельная электрическая пила из болгарки

Некоторые народные умельцы решаются переделывать стандартное оборудование в более, на их взгляд, функциональное.

Дисковая пила из болгарки своими руками

Для переделки УШМ в дисковую пилу потребуются пильный диск, стяжки болтовые, редуктор, уголок металлический, стальные прутья, металлические хомуты, набор инструментов. Перед сборкой устройства желательно сделать чертежи, рассчитать передаточное число с учетом параметров зубчатого диска.

Двигатель болгарки станет силовой установкой для создаваемой дисковой пилы. Вначале снимают с УШМ диск. Новый зубчатый диск стягивают металлическим уголком. Хомутами обтягивается корпус самой УШМ, снизу — двойной прочной металлической лентой.

Далее в редукторе делают отверстие для установки крепления ручки и просверливают в четырех местах пазы для болтов. Металлическим прутьям придают форму петель по 6 см, затем рукоять прикрепляют к корпусу вместе с электродвигателем. Иногда такую пилу устанавливают на основание из фанеры или ДСП для создания стационарной циркулярки.

Как сделать циркулярную пилу из болгарки мощностью 2,4 кВт, можно посмотреть видео:

Видео

Цепная пила из болгарки

Для самоделки потребуется пильная гарнитура (цепь+шина), звездочка, комплект болтов, металлический профиль, инструменты. Вначале снимают диск с болгарки, на щиток прикручивают приготовленный кронштейн. Устанавливают звездочку на вал электродвигателя. Затем направляющая устанавливается позади стяжек кронштейна. Устанавливают цепь и регулируют ее натяжение.

В видео репортаже представлена поэтапная схема работ создания электрической пилы из болгарки.

Видео

Плюсы и минусы самодельной пилы из болгарки

При разработке техники конструкторы, наряду с функциональностью и высокими эксплуатационными характеристиками, уделяют огромное внимание безопасности инструмента. В самодельных устройствах народные мастера не всегда придерживаются этого правила, поскольку на первый план зачастую выходит обычная экономия средств. И этой малозатратностью все плюсы в основном и ограничиваются.

Однако, помимо низкой стоимости самоделок, при более тщательном рассмотрении кустарные электрические пилы из болгарки имеют множество недостатков как технического плана, так и в отношении безопасности.

• Недолговечность конструкции вследствие отсутствия системы смазки.
• Высокая вероятность перегрева электродвигателя из-за несбалансированности нагрузок.
• Крайне низкий уровень защиты и безопасности при эксплуатации пилы из болгарки.

Видео обзор

Электрическая цепная пила из болгарки своими руками

Плюсы и минусы самодельной пилы из болгарки

При разработке техники конструкторы, наряду с функциональностью и высокими эксплуатационными характеристиками, уделяют огромное внимание безопасности инструмента. В самодельных устройствах народные мастера не всегда придерживаются этого правила, поскольку на первый план зачастую выходит обычная экономия средств. И этой малозатратностью все плюсы в основном и ограничиваются.

Однако, помимо низкой стоимости самоделок, при более тщательном рассмотрении кустарные электрические пилы из болгарки имеют множество недостатков как технического плана, так и в отношении безопасности.

• Недолговечность конструкции вследствие отсутствия системы смазки.
• Высокая вероятность перегрева электродвигателя из-за несбалансированности нагрузок.
• Крайне низкий уровень защиты и безопасности при эксплуатации пилы из болгарки.

Видео обзор

Электрическая цепная пила из болгарки своими руками

Отзывы владельцев

Василий:

«Конечно, при переделке пилы из болгарки своими руками нельзя считать, то это полноценная замена, например, макитовской пилы. Мне, например, пришлось срочно переделать ушм в электропилу, так как надо было срочно перепилить доски, а бензопила сгорела. Пока работал, сто раз перестраховался, чтобы все нормально было».

Виктор:

«Заводское оборудование создается годами, испытывается на стендах, в разных условиях. Защита ставится с расчетом на «дурака», а тут себе такое приспособление с сумасшедшими скоростями и без тормоза, без смазки, без элементарной защиты. По-моему, лучше купить нормальный инструмент или вообще не работать.

Достоинства: дешево, можно сделать своими руками.

Недостатки: опасна для здоровья».

На нашем сайте Вы так же можете ознакомиться с описанием и отзывами о цепных пилах (аккумуляторных и бензиновых) таких брендов: Bosch,  Олео Мак, Eurolux, Тайга, Интерскол,  Hitachi, Eco, Лесник,  Poulan, Daewoo,  Hammer, Союз, Sturm, Парма, Зубр, Champion, Huter, Echo, Patriot, Урал, Karcher, Carver, Husqvarna,  Makita, Дружба, Kruger, Калибр,  Stihl, а так же дать обратную связь по бензопилам этих брендов, если вам есть что сказать о качестве сборки и опыте эксплуатации конкретных моделей цепных пил этих брендов, пишите в комментарии свой отзыв, он будет очень полезен для наших читателей.

Так же на страницах нашего блога вы можете почитать статьи про:

opilah.ru

Насадка-болгарка на бензопилу — установка, изготовление, виды

Области эксплуатации современной бензопилы уже давно вышли за пределы садового и лесного участка. В наши дни бензоинструмент зачастую используется и в разных бытовых целях. Для этого существует специальные малогабаритные насадки. К наиболее популярным из них относится болгарка, предназначенная для распила металлических изделий. Насадку этого типа легко установить, но что самое главное – ее достаточно просто изготовить из подручных средств.

Особенности выбора готовой насадки

Каждая фирменная насадка-болгарка для бензопилы поставляется в продажу вместе с подробной документацией. В ней помимо гарантийных талонов и заводских технических характеристик, производители прилагают указания. В них перечислены модели бензопил, на которые можно устанавливать насадки. Изучив список, владелец бензоинструмента сможет понять, подойдет ли его пила для установки на нее режущего оборудования.

Если по каким-то причинам в инструкции от производителя насадки-болгарки нет указаний с перечисленными моделями цепной садовой техники, то владелец пилы может самостоятельно определить, подойдет ли его инструмент для совместной работы с насадкой. Для этого нужно сравнить заводской диаметр встроенного коленвала ДВС и диаметр заводского посадочного отверстия, расположенного на шкиве из рыночного комплекта насадки. Чтобы это было легче сделать, потребуется заранее извлечь из конструкции пилы ее штатное сцепление. Если диаметры деталей совпадают, то насадку-болгарку можно устанавливать вместо режущей гарнитуры и использовать бензопилу для распила металлических изделий.

Шкивы насадок-болгарок – виды и особенности

Сегодня не существует определенной классификации заводских сцеплений бензопил и шкивов, предусмотренных в комплектации насадок-болгарок. Тем не менее она бы существенно упростила самостоятельный выбор и последующую эксплуатацию оборудования для резки металла.

Чтобы понять разницу между шкивами и сцеплениями разных типов, нужно рассмотреть особенности элементов, предусмотренных в комплектации насадок-болгарок. К примеру, шкив насадки-болгарки для монтажа на модель Stihl 180 представляет собой закрытую цельнометаллическую чашу, которая позволяет установить насадку вместо заводского сцепления пилы. Шкив этого приспособления неразборный, а его диаметр точно соответствует изначальному диаметру заводского коленчатого вала с предустановленным на него игольчатым, постоянно смазываемым подшипником. Такого рода насадка-болгарка на бензопилу также подходит для монтажа на модели Stihl 170 и Stihl 250.

В продаже также встречаются насадки-болгарки, оборудованные шкивами в виде открытых чашек. Они устанавливаются вместо штатного сцепления бензиновой пилы. Шкивы этого типа выпускаются в нескольких модификациях, заводская конструкция которых зависит от шага ведущей звезды. Насадки-болгарки со шкивами в виде открытых чашек считаются более универсальными, так как могут устанавливаться на некоторые модели брендов Husqvarna, Тайга, Partner.

Как установить насадку-болгарку на бензопилу?

Самостоятельный монтаж болгарки для резки металла нужно начать с тщательной очистки бензопилы. Для этого оператор должен последовательно отсоединить боковую пластиковую крышку защитного корпуса, направляющую и установленную на нее цепь. После этого необходимо продуть детали пилы сжатым воздухом из баллончика – это поможет избавиться от мелких опилок, которые могут случайно попасть в механизм сцепления бензопилы.

Дальнейший алгоритм действий выглядит следующим образом:

1. После очистки деталей бензопилы потребуется аккуратно вывернуть свечу. При необходимости деталь нужно очистить от скоплений нагара и смолистых отложений;
2. Далее необходимо застопорить поршень. Для этого через штатное отверстия для монтажа свечи внутрь цилиндра нужно просунуть моток веревки с завязанными на ней узелками;
3. Затем оператор должен снять заводское сцепление с коленчатого вала мотора и установить вместо встроенной ведущей звездочки шкив насадки-болгарки;
4. После этого нужно установить оставшиеся детали бензопилы и переходить к монтажу насадки для резки металла;
5. Для этого потребуется установить насадку-болгарку вместо пильной гарнитуры пилы, используя для этого 2 крепежных винта.

После перечисленных действий оператору останется проверить уровень натяжения штатного ремня насадки-болгарки.

Как из бензопилы сделать болгарку своими руками?

Чтобы хозяйственную бензопилу переделать в болгарку, ее владельцу потребуется подготовить:

• рабочий механизм, предварительно снятый со старой болгарки;
• 3 металлические направляющие длинной от 40 до 50 см;
• ремень;
• 2 барабана.

Для сборки болгарки в домашних условиях нужно:

1. Равномерно проложить используемый ремень точно параллельно к шине используемой бензопилы;
2. Предварительно установленный на пилу шкив прикрепить к ведущей звездочке;
3. Проточить и снять зубчатое колесо, предусмотренное в конструкции рабочего механизма болгарки;
4. Собрать шкив и приварить его к основе;
5. Укоротить 2 из трех направляющих – это нужно для стабильной работы ремня;
6. Третью шину заточить под установку ранее снятого рабочего механизма болгарки;
7. Установить круги для резки металла.

Готовую болгарку нужно тщательно протестировать. Для начала потребуется проверить ее работу при распиле тонких стальных прутьев. Если рабочий механизм не заклинивает, а ремень не слетает с посадочного шкива, значит можно начать использовать приспособление для распила более крупных изделий из металла.

sadovaja-tehnika.com

Насадка на болгарку из цепи от бензопилы

У многих людей валяются ненужные старые цепи от бензопилы, из которых можно сделать своеобразную фрезу-насадку на болгарку для обработки дерева, нужную в хозяйстве.

Как же сделать насадку из цепи для болгарки?

Для этого вокруг посадочной ступицы болгарки отмеряем необходимую длину цепи.

С помощью напильника вытачиваем заклепки и высверливаем их при помощи дрели или шуруповерта со сверлом по металлу.


Освобождаем звенья друг от друга. Проделываем то же самое с другой заклепкой, чтобы получить короткий кусок цепи нужной длины. Теперь нужно соединить два конца полученного куска цепи, чтобы получить небольшое кольцо. Для этого можно делать своеобразную заклепку из стержня желтого самореза, так как он из довольно прочного металла.

Закрепляем его в шуруповерт и стачиваем по диаметру отверстия в звеньях.


Откусываем кусачками.

Стержень нужной длины вставляем в отверстия звеньев цепи и заклепываем с помощью молотка на куске железа, если нет тисков или наковальни.

Полученное цепное кольцо вставляем в ступицу болгарки, точно так же, как вставляется отрезной диск.

При этом надо установить кольцо таким образом, чтобы зубья цепи были направлены в сторону вращения.

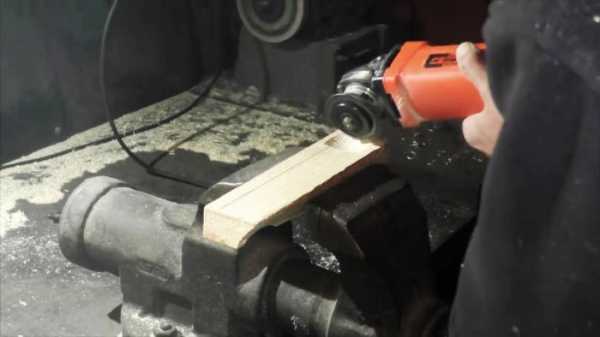

С помощью такой импровизированной фрезы можно вырезать в дереве пазы, делать углубления, снимать фаску с ребер бруска, проводить грубую шлифовку.

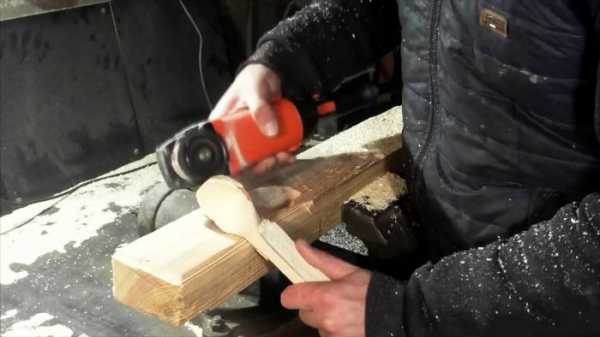

Например, я попробовал изготовить деревянную ложку, и у меня неплохо получилось. Для работы мне понадобилась самодельная фреза, деревянный брусочек, карандаш, циркульная пила, прямые руки и немного желания.
На циркулярной пиле я просто отрезал лишнее, а с помощью моей фрезы сделал углубление для будущей ложки и отшлифовал все ненужное, чтобы придать ей всем известную форму.

Получилось, конечно, грубовато, но не в этом суть. Просто я показал, что с помощью такой фрезы можно быстро обрабатывать древесину. Эта фреза будет особенно полезна тем, кто любит мастерить, строит дом или просто нуждается во всевозможных инструментах по роду деятельности.

При этом необходимо соблюдать технику безопасности не только при изготовлении этой фрезы, так как для этого надо пользоваться несколькими инструментами, но и при использовании самой фрезы в работе.
Фреза из самодельного цепного кольца работает на болгарке при высоких оборотах и выбрасывает опилки с щепой. Поэтому работать надо в перчатках и обязательно в защитных слесарных очках!

Вот так из цепи, отслужившей свой срок, получается новый инструмент, который принесет немало пользы своему владельцу.

Смотрите видео

sdelaysam-svoimirukami.ru

Распилим все вокруг или болгарка на бензопиле

Болгарка по праву считается самым востребованным инструментом в гараже. Но что делать, если вам нужно что-то отрезать металлическое далеко от дома или гаража, где нет электросети? Теперь это не проблема, вы можете сделать для себя болгарку с бензомотором!

Для самоделки понадобится не столь большое количество материалов, а конструкция бензопилы от такой переделки абсолютно никак не пострадает. Самоделка выполнена в виде насадки, которую вы можете установить и снять в любое время. Передача движения на отрезной диск осуществляется при помощи шкивов и ремня. Это один из самых безопасных и простых способов передачи высоких оборотов. Шкивы автор изготавливает с нуля, используя фанеру.

Отрезной диск используется большого размера, это берется с учетом максимальных оборотов, которые сможет выдать бензопила.

Материалы и инструменты, которые использовал автор:

Список материалов:
— фанера;
— винты для дерева;
— болты с гайками;
— тонкий листовой металл;
— листовая сталь;
— кусок кожи или плотной веревки;
— стальная труба квадратного сечения;
— отрезной круг.

Список инструментов:
— заклепочный пистолет;
— дрель и сверлильный станок;
— электролобзик;
— токарный станок;
— гаечные ключи, плоскогубцы, ключ для снятия сцепления, свечной ключ;
— ленточная шлифовальная машина;
— болгарка;
— сварочный полуавтомат или инвертор;
— клей для дерева;
— карандаш, линейка, рулетка, бумага.

Процесс изготовления самоделки:

Шаг первый. Подготавливаем болгарку
Первым делом снимите с болгарки шину, далее вам понадобится снять сцепление вместе со звездочкой. Это задание может оказаться довольно сложным, так как частенько сцепление намертво прикипает к валу и без сервисного центра его не открутить. Чтобы попробовать открутить сцепление, вам понадобится специальный ключ, он похож на тот, которым откручивают гайку на болгарке. Снимите верхнюю крышку с болгарки и выверните свечу зажигания.

В свечное отверстие засуньте побольше веревки или кусок кожи, который вы сможете вытащить. Благодаря этому вы сможете заблокировать поршень и попробовать открутить сцепление. Если получилось, отлично!

Шаг второй. Упорная втулка
Чтобы упереть обо что-то шкив, который будет установлен на оси бензопилы, изготовьте упорную втулку. Автор ее вытачивает из гайки подходящего размера. Сточите грани гайки, вкрутив в нее болт и зажав его в патроне дрели. Включите дрель и ленточную шлифовальную машину, постарайтесь сделать гайку максимально круглой, чтобы она ни за что не цепляла. Вот и все. Теперь наденьте гайку на вал двигателя, она должна упереться в выступ на валу, который там предусмотрен.

Шаг третий. Изготовление ведущего шкива
Ведущий шкив, как и ведомый, делается из фанеры. Вырежьте сверлильным станком три кругляка, потом склейте их вместе и стяните болтом с гайкой. Далее для надежности вверните в деталь три винта по дереву, чтобы соединить все детали вместе.

Рассверлите отверстие по диаметру вала бензопилы и установите в него болт с гайкой. Зажимаем болт в токарном станке или патроне дрели и формируем шкив. Когда сформируете основной профиль, пройдитесь по нему наждачной бумагой, чтобы убрать зазубрины.

Шкив можно установить! Сперва наденьте на вал пару шайб, а потом установите шкив. Сверху он прижимается диском сцепления. В одно из отверстий диска автор вворачивает саморез, дабы шкив не буксовал.

Шаг четвертый. Вырезаем крепежную деталь
Чтобы можно было без проблем устанавливать конструкцию на бензопилу, вам понадобится изготовить крепежный кронштейн. В принципе, если у вас есть старая шина, ничего мудрить не понадобится, просто отрежьте от нее нужный кусок. Приварите к пластине кусок квадратной трубы.

Шаг пятый. Изготавливаем ведомый шкив
Ведомый шкив делается примерно так же, как и ведущий, только по диаметру он больше. За счет этого обороты становятся меньше, но крутящий момент возрастает. На этот раз кругляки нужно вырезать большого диаметра, поэтому автор решил использовать электролобзик. Склеиванием, стягиваем, закручиваем винты и затем формируем профиль на токарном станке или в дрели.

В завершении вам понадобится изготовить в шкиве паз под головку болта. Рассверливаем отверстие, остальное вырезаем канцелярским ножом или стамеской.

Шаг шестой. Как крепится отрезной диск?
И наконец, самое интересное, как можно закрепить отрезной диск, ведь для него крайне важна центровка? Ничего сложного в этом нет, вам понадобится шайба по размеру немного больше, чем крепежное отверстие отрезного круга. Вставляем в нее болт такого диаметра, чтобы получился минимальный зазор. Фиксируем шайбу гайками и затем зажимаем болт в патрон дрели. Подгоните шайбу по размеру с таким расчетом, чтобы она идеально зашла в крепежное отверстие отрезного круга.

Теперь собираем ось с подшипниками и устанавливаем отрезной круг. Между двумя подшипниками установите пару шайб и гайку. В качестве оси выступает длинный болт. С одной стороны, там, где головка болта, установлен шкив. С другой стороны с помощью шайб, гровера и гайки крепим отрезной круг.

Шаг седьмой. Платформа для подшипников
Чтобы закрепить подшипники, автор для них делает платформу. Тут вам понадобится листовая толстая сталь. Просверлите в ней отверстия и прикрутите подшипники винтами к платформе. Все, что вам осталось, это приварить платформу к кронштейну. Вот и все, полдела сделано, можно надеть ремень и попробовать его натянуть.

Шаг восьмой. Защитный кожух
Изготовьте защитное крыло для болгарки, так как без него ее нельзя будет эксплуатировать ввиду опасности для жизни (без шуток). Крыло лучше всего сделать не из алюминия, а из нетолстой листовой стали. Режем ее на нужные куски и собираем крыло, используя заклепки.

Помимо этого сделайте защитное крыло для шкива, чтобы не повредить его при работе. Вот и все, аппарат готов! Заводим бензопилу и пробуем резать. Чем выше обороты, тем лучше режет пила, но не забывайте, что для диска существует предел в скорости вращения!
Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru
