Насадка для резки тонколистовых материалов

Всем привет,

Решил попробовать новый для себя прибамбас из разряда инструментов, а именно спец.насадка для резки листового металла, типа кровельного, и других материалов.

Как-то устоявшегося названия у этой штуки в русском языке нет: называют, например, высечными ножницами, ниблером, а в некоторых источниках — просекателем. Насадка позволяет резать не только металл но и, к примеру, пластик.

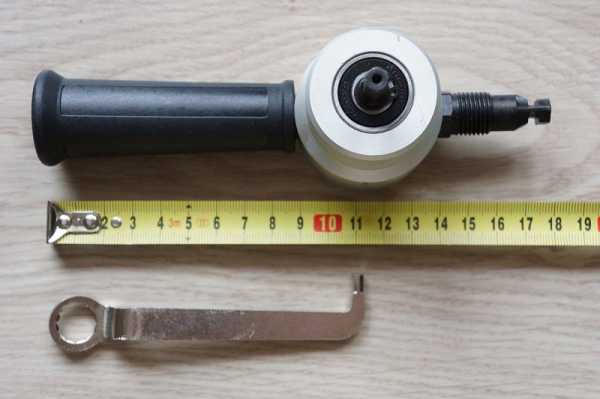

В поставке сама насадка и ключ:

Размер:

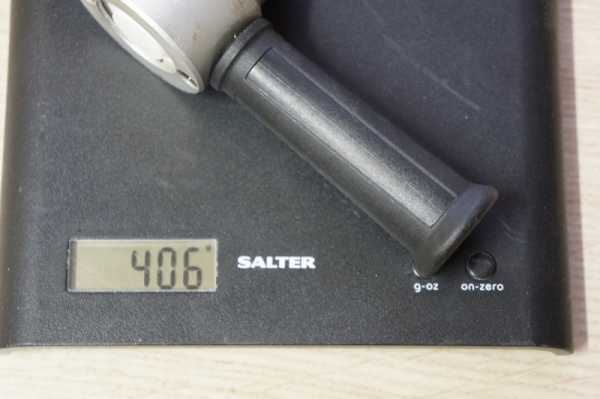

Вес:

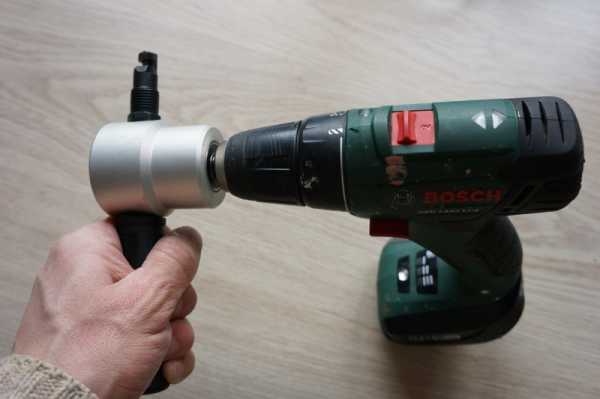

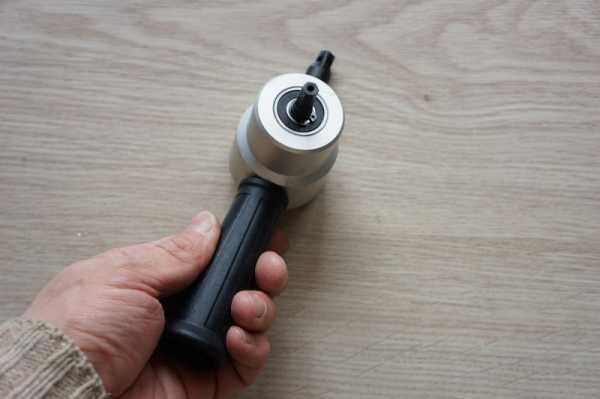

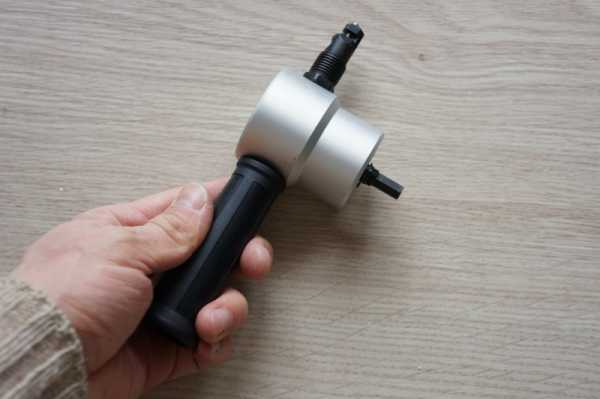

Устанавливается насадка на любую проводную дрель или даже аккумуляторный шуруповерт, достаточной мощности (14 вольтовый минимум), причем, чем мощнее и «оборотистее», тем лучше:

Принцип работы насадки следующий.

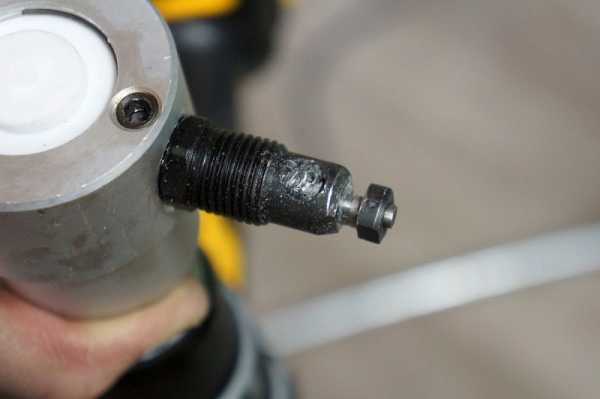

Режущим элементом является стержень из качественной стали с выточкой в месте контакта с обрабатываем материалом:

Вращательное движение патрона дрели преобразуется насадкой в поступательное движение стержня, который, перемещаясь по направляющей вверх вниз, раз за разом «откусывает» выступом на нем совсем небольшой кусочек материала, и чем выше скорость вращения патрона, тем выше скорость резки. Немного поясню это фотографиями механизма.

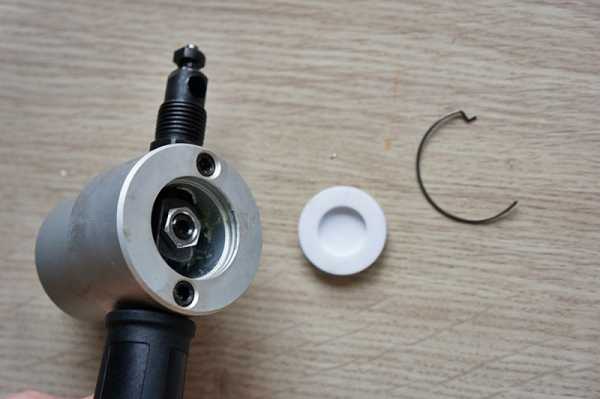

Снимаю фиксирующую шпильку и убираю защитную крышку:

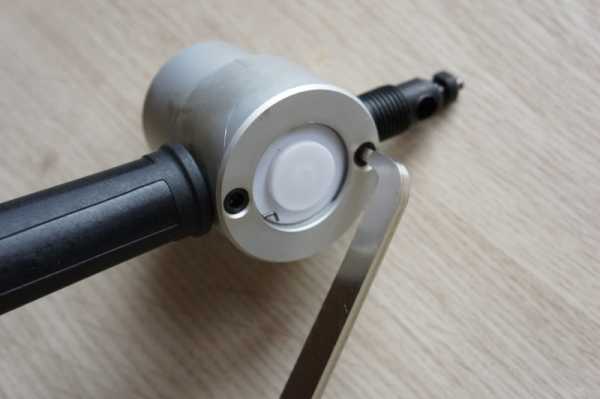

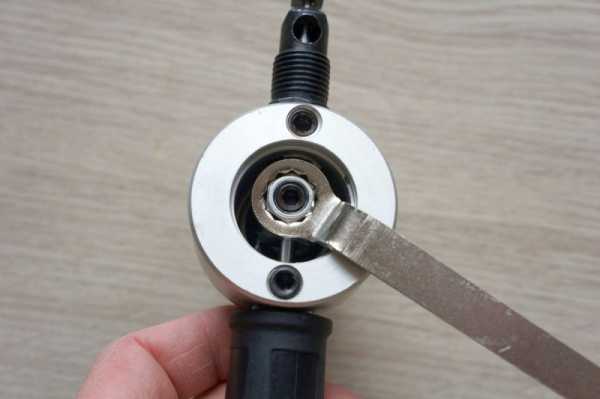

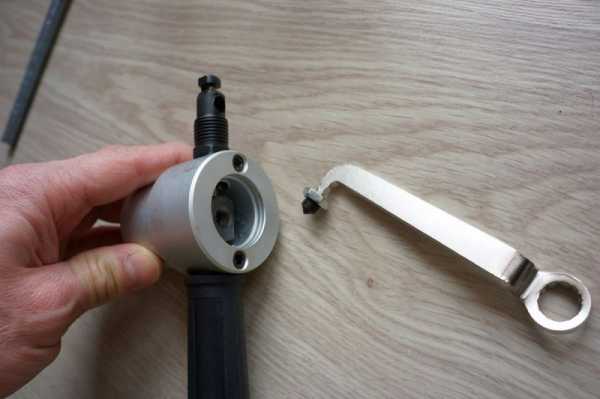

Комплектным ключом откручиваю блокировочную гайку:

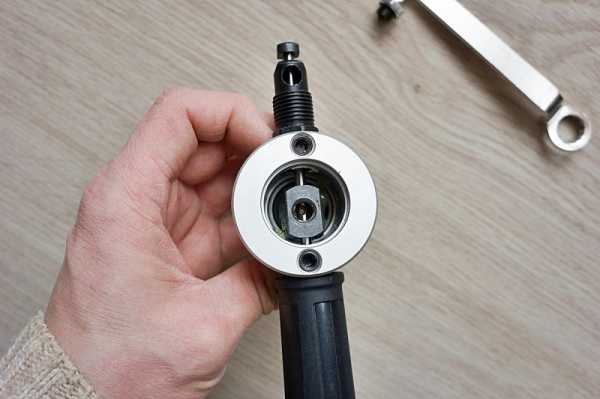

А другим концом выкручиваю винт, фиксирующий стержень:

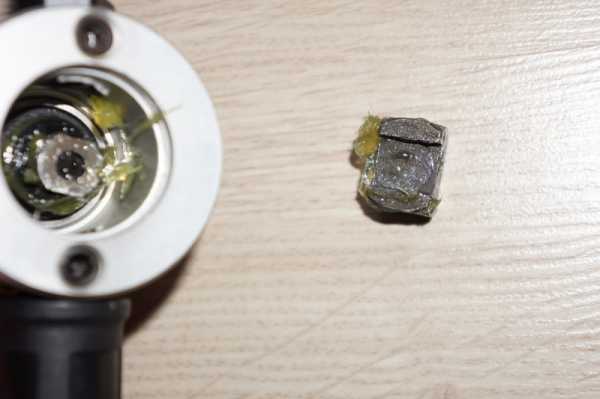

Механизм:

С помощью этого элемента преобразуется вращательное движение в поступательное (внутри, кстати, полно смазки):

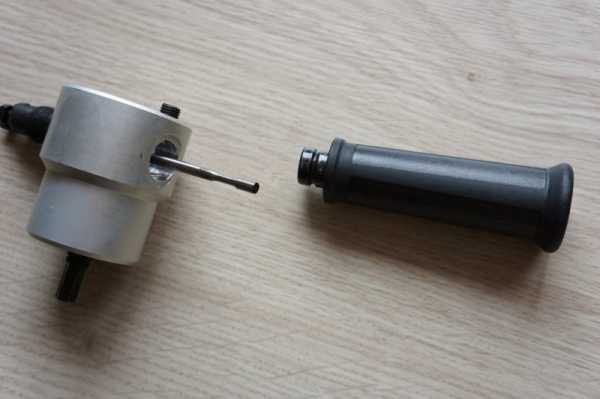

Ключом снимаем ручку и получаем доступ к стержню:

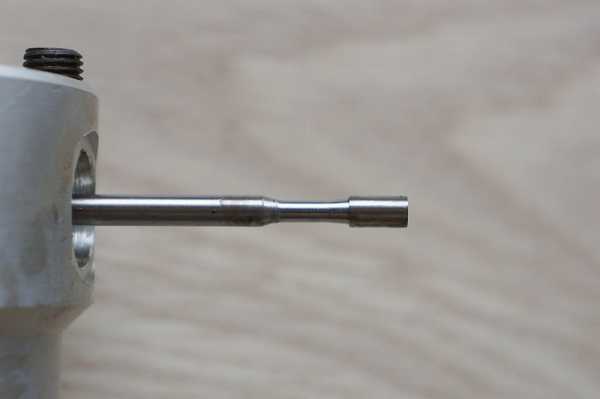

Как видно стержень режет только при движении вниз:

насколько я понял, при движении вверх, конусная часть немного загибает разрезаемый материал вверх.

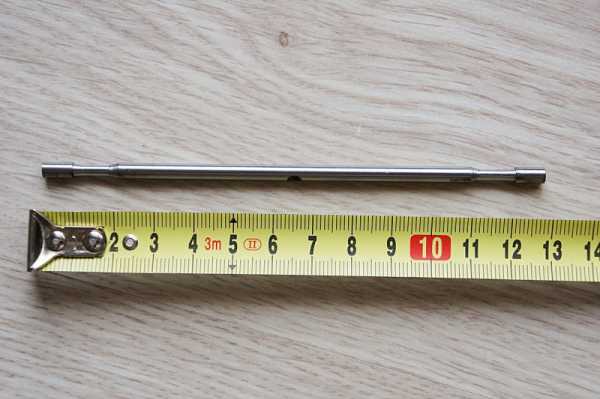

Сам стержень двусторонний:

В общем, конструкция интересная, но незамысловатая и надежная.

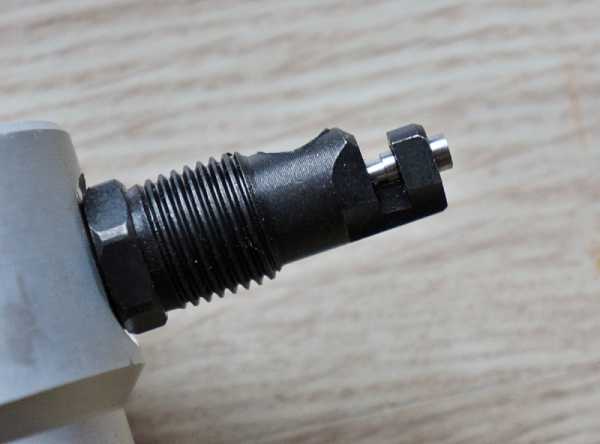

Также, комплектным ключом, можно изменить положение черной направляющей, в которой движется стержень, чтобы задать направление в котором будет происходить рез (если насадка жестко зафиксирована в рабочей поверхности):

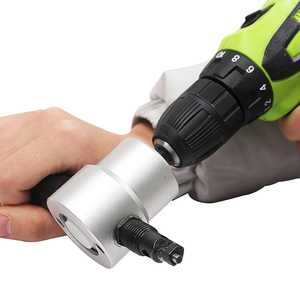

Устанавливаем насадку…

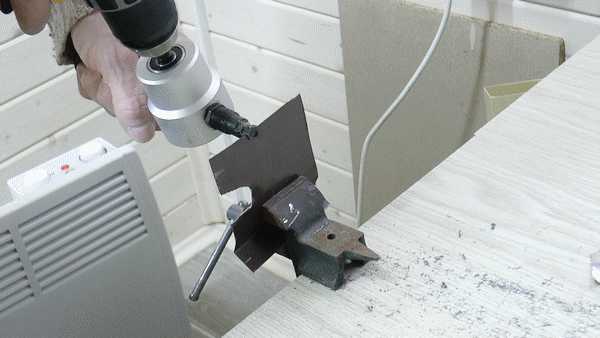

… одной рукой держим электроинструмент, второй рукой второй ручку насадки, а третьей… а вот третьей руки сильно не хватает, поэтому вариантов два: фиксируем каким-то образом электроинструмент, например, подобным держателем для инструмента (обзор был тут):

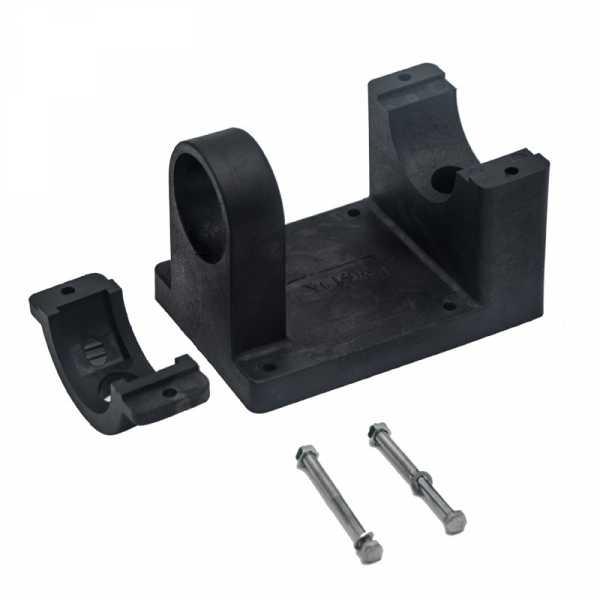

или приобретаем специально для этой насадки приспособленный фиксатор:

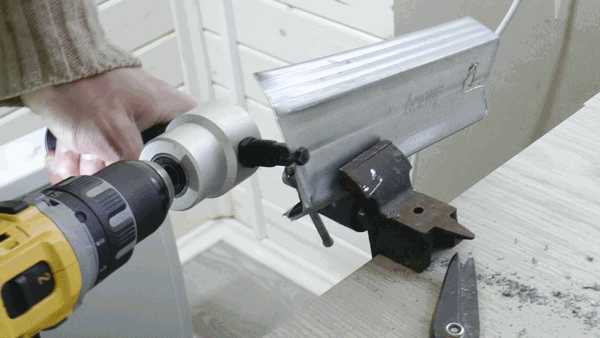

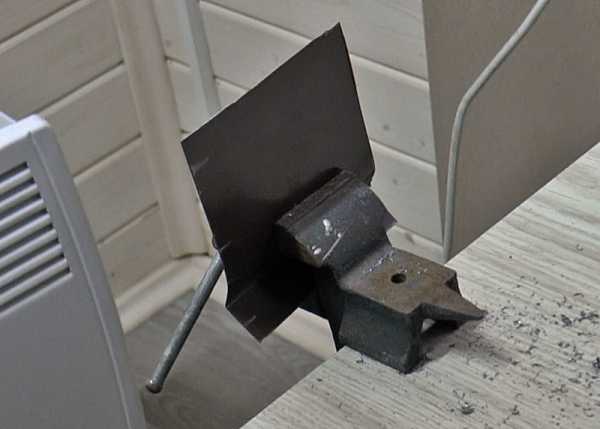

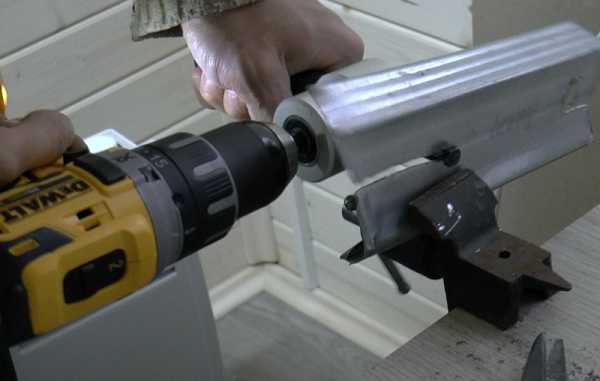

Либо наоборот, фиксируем заготовку тисками, зажимами и другими подручными средствами…

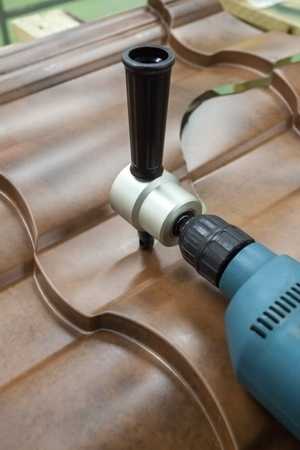

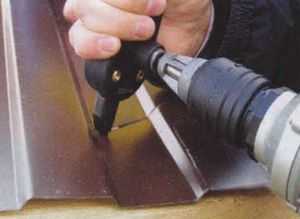

С кровельными листами проще, они достаточно большие и их можно прижать, например, ногой, или попросить помощника держать лист, но в любом случае фиксация инструмента или рабочего материала необходима. Кроме этого, важным моментом является жесткость фиксации, т.к. если при работе разрезаемая заготовка будет вибрировать, рез будет менее аккуратным и резать придется дольше. Тут, кстати, существенным плюсом является массивность и достаточно большой вес насадки.

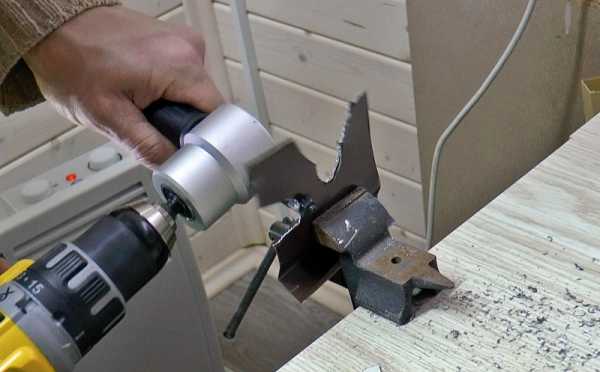

Кровельной металлочерепицы у меня под рукой не оказалось, поэтому протестировал на том, что нашлось.

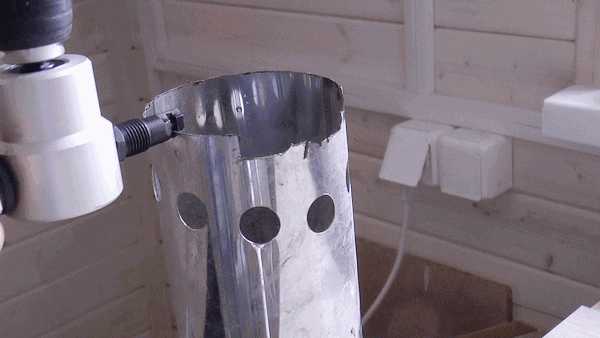

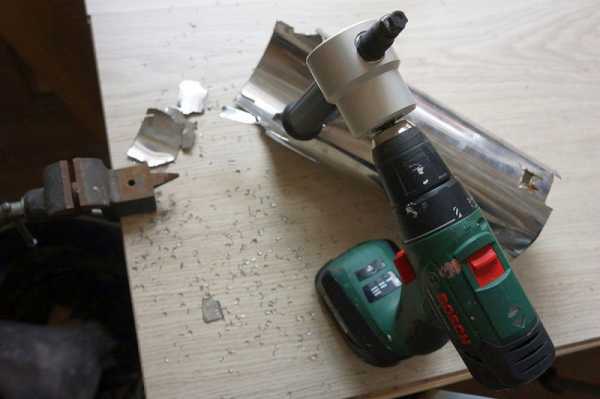

Дымоходная труба из нержавейки (по толщине и плотности металл посерьезнее жести). Режется отлично, но опять же важна жесткая фиксация:

Кусок отлива на окна из тонкой жести, резать сложно, т.к. материал тонкий и часто заминается:

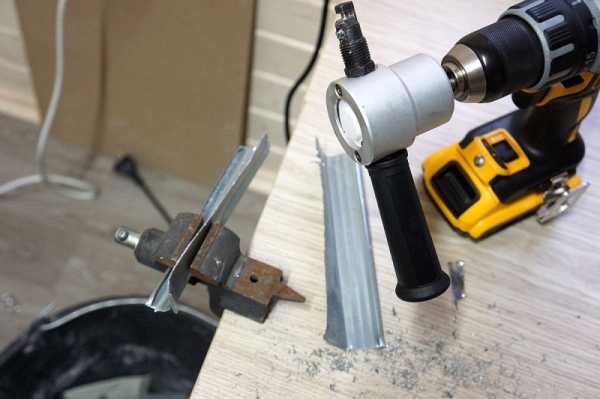

Кусок профиля для гипсокартона:

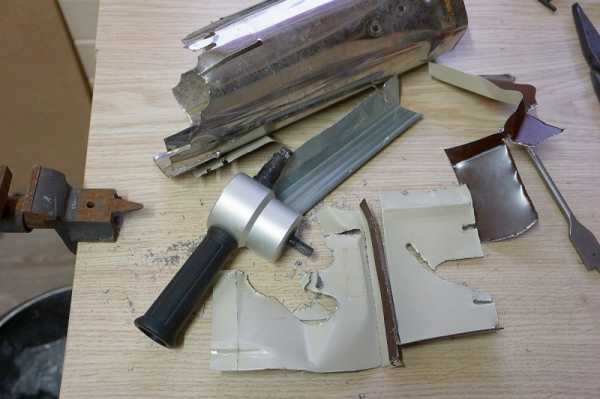

В общем забавная штука:

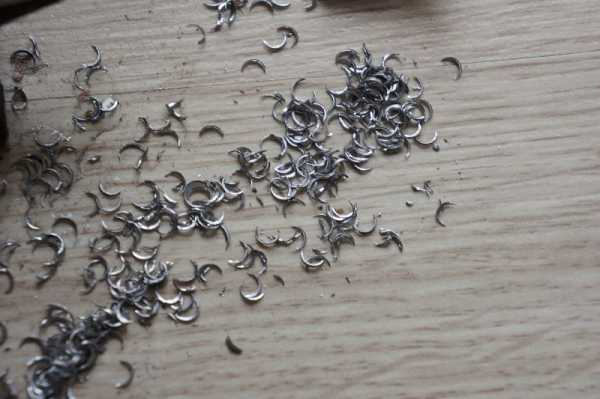

Некоторые минусы: на выходе получается очень мелкая стружка:

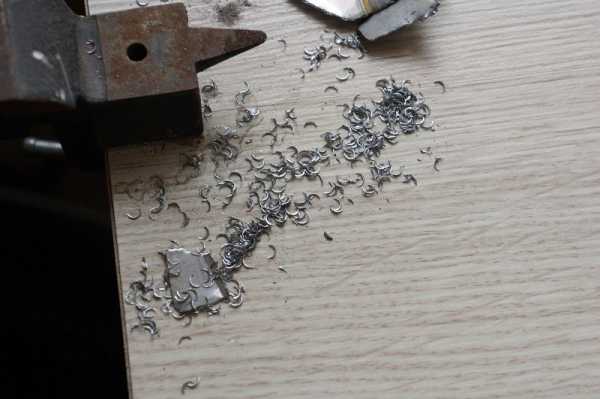

И достаточно острая, поэтому соблюдаем все меры предосторожности:

Периодически забивается выходное отверстие для стружки, но легко чиститься отверткой:

А в остальном нормально.

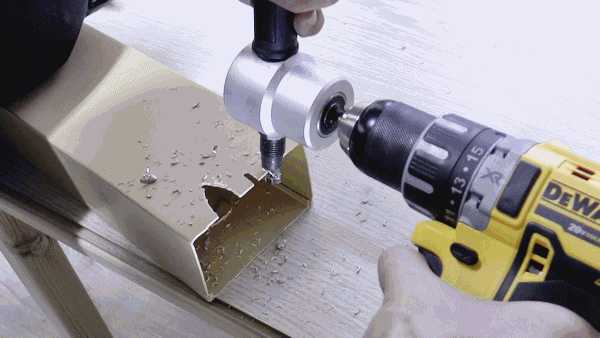

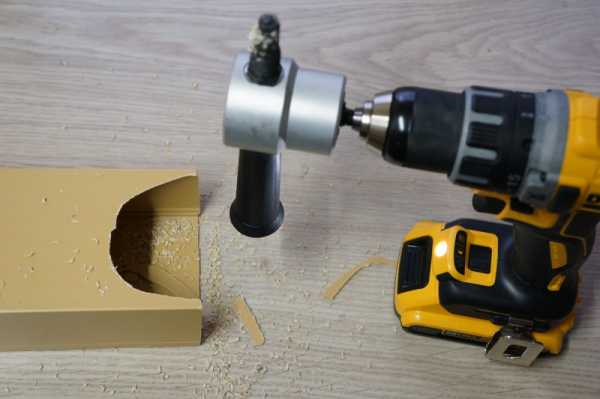

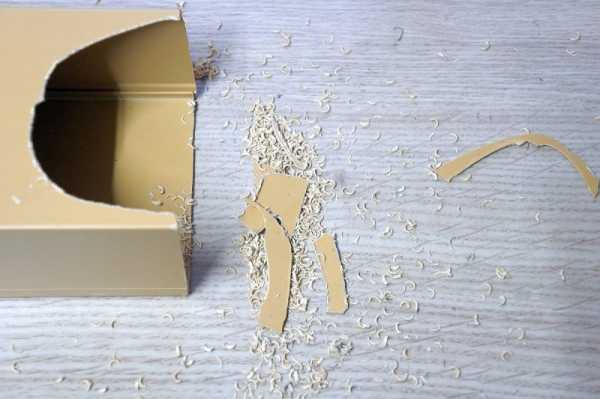

Еще применил к остатку короба для провода. Думал будет кромсать, но нет, также, режет отлично:

ИТОГ

Неоспоримым плюсом насадки, по сравнению с ножницами по металлу, является следующее:
— при резке, почти, не нужно прилагать усилие (руки не устают, как с ножницами),
— при правильном использовании режет очень быстро,
— удобно резать поверхности с профилем,
— можно легко сделать отверстие, практически, произвольной формы или вырезать любую нужную форму детали.
Добавлю, что края, после резки, без заусенцев и не острые. Кромка режущего стержня после тестов осталась прежней, следов износа пока нет. Если затупится совсем -переверну, а потом можно и отдельно заказать.

Работать нужно либо проводной электродрелью (ватт на 800) или мощным шуруповертом, предлагаю посмотреть видео ниже. Там резка идет сначала «шуриком» послабее, а с третьей минуты в ход пошла «тяжелая артиллерия» DEWALT XR на 20 вольт — вот с ним получше:

На этом все.

Всем Добра!

mysku.ru

виды насадок на дрель, шуруповерт и режущий инструмент по металлу

Потребность в резке изделий из металла появляется в многочисленных ситуациях, сопряжённых со строительными и ремонтными работами. Для исполнения этой технологической процедуры применяется особое оборудование разных типов, однако в случае, если оно не под рукой, механизм для резки металла в виде насадки может посодействовать. Применяя подобные насадки и ручную дрель, можно исполнять успешную резку изделий из разных металлов.

Использование дополнений для дрели

При исполнении строительных или ремонтных работ часто появляется потребность разрезать железную заготовку. Для этих целей необходимо употреблять особое оборудование в форме фрезы либо ручных ножниц по металлу. Для того чтобы совладать с проблемой, допускается произвести работу с помощью насадки для резки металла, что разрежет продукт небольшой толщины. Благодаря немалому выбору разных свёрл это универсальное приспособление может заменить многочисленные прочие приборы.

Различные типы насадок для фрезерования режут металл с помощью матрицы в результате повторных движений. В результате может быть обработан крепкий металл.

Точечные эффекты позволяют работать, не нарушая элементов. Кроме того, остаётся защитный слой. Используя насадки, можно работать с разными металлами.

Типы насадок для металла

С поддержкой специализированных насадок, что можно приобрести в каждом торговом центре по доступной стоимости, можно высверлить отверстия абсолютно всех вероятных диаметров, порезать, осуществить шлифовку, полировку, фрезерование и другие операции. Все существующие насадки, насаживаемые на головки дрелей или шуруповёртов, делятся по своему назначению.

Имеется, кроме того, насадка для дрели, предназначенная для перекачки жидкостей. При верном и компетентном применении дополнительных консолей результат не будет иметь наихудшего качества, как при применении особого одноцелевого устройства, однако стоимость подобного многоцелевого прибора будет в несколько раз ниже.

Наиболее популярные насадки:

Классической насадкой на дрель являются ножницы по металлу. Они представляют собой беспрепятственно циркулирующий вал на подшипнике, где закрепляется эксцентрик. Система функционирует согласно принципу кривошипного приспособления, только лишь наоборот: электроэнергия подаётся чётко для верчения. Одна половина ножниц находится на рамке, вторая — на оси. Мобильная часть связана с эксцентриком, и если стержень крутится, он осуществляет возвратно-поступательные перемещения. Ножницы для металла введены на сверле, и подобным образом есть настоящий механизм для резки.
Насадка «сверчок» для резки металла. Работа строится согласно принципу обыкновенного удара. Лёгкий цилиндр пробивает аккуратное отверстие в металле. Колебательные перемещения совершаются с высокой частотой, а при перемещении по направлению маркировки можно приобрести равномерный и непрерывный срез. Ножницы для резки сплава не имеют ограничений по траектории перемещения. Можно обозначить направления любой формы. Механизм, благодаря выпуклой форме разрезающей части, имеет возможность крутиться на 360° вокруг точки резания.
Дополнение для заточки свёрл. Это приспособление состоит из пластмассового корпуса, внутри которого крутится особое наждачное колесо. Оно даёт возможность создать необходимый ракурс заточки на рабочей части прибора. Круг определён на валу, что соединён со сверлом особой муфтой. Он активизируется, когда механизм включён. Многочисленные современные модификации имеют торцевую покрышку на корпусе, в которой расположены отверстия разных диаметров с целью заточки свёрл различного размера. Данные отверстия исполнены таким образом, что шлифующий компонент находится в контакте с абразивным колесом в определённом состоянии.
Лепестковое шлифовальное приложение представлено стержнем, в котором зафиксированы куски наждачки либо иного шлифующего вещества. Оно применяется для исполнения радиального шлифования либо обработки плоскости сложным высечным профилем. Его также можно использовать для шлифовальных отверстий, а также карбидных резаков.
После нарезки необходимо дать заготовке гладкую поверхность. Это делается путём полировки с использованием специальных форсунок. Они могут быть изготовлены из войлока, шерсти, резины. По степени мягкости дополнение может быть жёстким, мягким и тиснёным. В соответствии с методом крепления крепят просечные форсунки стержнем, липучкой и фиксатором. Для полировки диска используются дисковые насадки, а для отверстий используются концевые насадки.

Любое из этих устройств, в том числе и насадка для резки металлочерепицы, значительно облегчает работу. Они не универсальны, поэтому каждый специалист может выбрать насадку для своих нужд.

Преимущества и недостатки применения

Электрическая дрель давно стала популярным ручным инструментом. Первоначально устройство было задумано для упрощения самой сложной операции на дому — сверления отверстий в металле и бетоне. Сегодня успешно собранный дизайн электрической дрели приобрёл огромную популярность и по праву является распространённым бытовым электроинструментом. Поэтому неудивительно, что усилия производителей устройств создали множество приспособлений, при помощи которых можно обрабатывать материал.

Дополнение можно просто надеть на инструмент и легко удалить после работы. Кроме этого, пользователь обнаружит другие преимущества использования оснасток, среди которых:

ровный срез;
нет заусенцев;
удобство при работе;
простота применения;
не имеется регулировки;
повышенная производительность;
высокая совместимость;
лёгкость при обслуживании.

Насадки по производительности и эффективности не могут полностью конкурировать с высококачественным профессиональным инструментом. Это, прежде всего, домашняя версия инструмента для небольших объёмов работы с металлом.

Очень удобно работать с форсунками на сверле при выполнении кровельных работ, ремонтировать дачу, делать работу в подвале дома, где есть необходимость в резке или шлифовании металла в небольших объёмах. Возможно, что насадки по скорости сверления полностью вытеснят ручной инструмент для полировки и резки металла.

Насадки для резки олова, алюминия и стали имеют недостатки. Первый — приспособиться к ним. Но со временем даже начинающий строительный мастер освоит это простое приложение и научится хорошо работать с ним. Второй недостаток — это рабочая необходимость использовать обе руки. Это усложняет процесс, например, при установке крыши, если применяется насадка для резки металла.

Особенности рабочих приложений

Насадки, с которыми обыкновенная электрическая дрель преобразуется в приспособление для резки сплава, по сути, предполагают собою раздельный штифт. Исполняя множественные поступательные перемещения во внутренней полости матрицы, такой штифт пробивает металлический лист, создавая в нём направление резки, ширина которой 3,1 мм. При применении вложений в обрабатывающем участке имеется точечный результат, так что предохранительные пласты в плоскости металлического изделия целиком удерживают все собственные функции.

С помощью насадки можно отрезать металлические листы такой толщины:

из алюминия — до 2 миллиметров;
из меди, латуни, листового железа, цинка и оцинкованной стали — до 1,5 миллиметров;
из нержавеющей стали — до 0,8 миллиметра.

Возвратно-поступательное передвижение насадки как основной рабочей части сопла сообщается вращением патрона электрического дрели. Необходимо иметь в виду, что можно продуктивно разделить лист металла таким соплом в случае, если он применяется одновременно с электрическим сверлом, картридж которого крутится с частотой не меньше 2700 об/мин.

виды, преимущества и недостатки использования

В жизни каждого мужчины рано или поздно встаёт вопрос о ремонте или стройке. При выполнении такого рода работ приходится сталкиваться с обработкой тонколистового металла. Сфера его применения достаточно широка. От ограждения из профнастила до конька на кровле из металлочерепицы.

Тогда возникает следующий вопрос — каким же инструментом при этом пользоваться?

Для тех, кто хочет побыстрее закончить работу, выбор прост. Или использовать то, что есть под рукой и давно знакомо, или нанять специальную бригаду рабочих, у которых есть необходимые инструменты. А для тех, кто любит делать всё своими руками и хочет, чтобы получилось красиво, надёжно и долговечно — выбор инструмента принципиален.

В первом случае, есть всем известные инструменты, которыми можно обрабатывать тонкие листы металла или тонкостенные металлические изделия в домашних условиях. Ножницы, ножовки и напильники по металлу, зубило, дрель, болгарка.

Особенности работы с металлочерепицей и профнастилом

Однако есть некоторые особенности при работе с таким режущим инструментом, о которых не все знают. Например, металлочерепицу и профлисты с покрытием нельзя резать болгаркой.

Производители сразу же аннулируют гарантию. А почему?

Потому что тонколистовая сталь металлочерепицы покрыта полимером. Последний обгорает в процессе разрезания его абразивным кругом болгарки и обнажает незащищённый металл, подверженный быстрой коррозии. К тому же из продуктов взаимодействия абразива и металла образуется искровой поток раскалённых частиц, которые, осыпаясь вокруг оси реза, также наносят повреждения полимерному покрытию.

Кроме того, есть еще масса всевозможных параметров: чистота реза, заусеницы по краям реза, ограниченность длины реза, искривление краёв реза, а также удобство использования инструмента на вертикальных и угловых плоскостях и усилие, которое нужно приложить для выполнения работы.

Однако прогресс не стоит на месте. И во втором случае мастера выбирают более современные приспособления и насадки для электроинструмента, чтобы облегчить и качественного выполнить обработку металла, листовой стали, оцинкованной, нержавеющей, меди, алюминия, пластика и дерева.

Насадки на дрель для обработки металла

Дрель. Это универсальный инструмент в умелых руках. В домашней мастерской при помощи определённых насадок и приспособлений, она может заменить различное оборудование. Есть специально разработанные для дрели насадки, позволяющие обрабатывать тонколистовой металл просечным способом.

Итак, режущая насадка на дрель называется высечные ножницы Сверчок. Принцип действия механизма основан на превращении с помощью эксцентрика вращательного движения вала дрели в возвратно-поступательное движение просекающего шплинта или пуансона самого приспособления ножниц. Наподобие швейной машинки. При этом рабочей частью в плоскости металла делается сквозная просечка. Скорость вращения вала дрели обеспечивает создание череды непрерывных просечек, которые в совокупности и образуют чёткий, качественный рез. А в результате того, что металл просекается, опираясь на заточенное основание, края среза остаются без заусениц и не деформируются.

Всё чаще кровельщики отдают предпочтение этому приспособлению и используют его как насадку для резки металлочерепицы. Однако и в быту ему найдется достойное применение: профили подвесных потолков, стеллажи и полки в гаражи и мастерские, вентиляционные конструкции, ограды из профнастила и т. п.

Преимущества, недостатки и характеристики режущей насадки

К преимуществам высечных ножниц Сверчок можно отнести:

удобство использования при выполнении кровельных работ с металлочерепицей в любой плоскости;
отличная чистота качество и скорость реза;
возможность фигурного реза как внешнего, так и внутреннего;
компактные размеры;
невысокая цена.

Из недостатков отмечается необходимость удерживания двумя руками. Как правило, из-за веса самой дрели. Но если работать в мастерской, то можно закрепить дрель с насадкой под крышкой стола или верстака. В этом случае режущая часть насадки выдвигается над плоскостью стола как фреза. Такое положение очень удобно для выполнения фигурных или профильных резов. Работа с устройством не требует наличия специального образования. Работать с ним сможет даже неопытный человек.

Требуется соблюдать лишь минимальные условия:

Скорость вращения вала дрели не должна быть меньше 2700 оборотов в минуту.
Листовой алюминий и изделия из него не толще 2 миллиметров.
Медь, латунь, железо, цинк и оцинкованная сталь — 1,5 миллиметра.
Нержавеющую сталь можно резать с максимальной толщиной 0,8 миллиметра.

Есть и ещё одно устройство с аналогичным принципом работы — насадка ножницы на дрель Стальной бобёр. От предыдущего приспособления отличается несколько усиленными характеристиками по некоторым параметрам.

Оборотистость дрели для этого устройства допустима от 1500 — 3000 об/мин.
Мощность двигателя составляет 420Вт.
Толщина стального листа немного увеличена до 1,8 мм.
Нержавеющую сталь можно будет разрезать до 1,2 мм.
Параметры резки алюминия, меди, оцинковки и латуни остались прежними до 2 мм.

Сфера применения данного приспособления мало отличается от предыдущего. И пользуется эта насадка таким же широким спросом.

Стоит упомянуть, что по своим ценовым категориям рассмотренные модели насадок для резки металла доступны каждому хозяину.

В то же время практичность и удобство применения при такой цене остаются выше всяких похвал. Насадка на дрель для обработки металла, без сомнений, достойна занять своё место в домашней мастерской. А мастеров, занятых работой с металлочерепицей и профнастилом, насадка ножницы на дрель для резки металла великолепный и нетребовательный помощник.

instrument.guru

насадка-ножницы на дрель для резки металла, описание особенностей, плюсов и минусов

Многие, кто решил заниматься строительством самостоятельно, задаются вопросом, чем можно резать металлочерепицу. Листы такой черепицы профилированные, а поэтому далеко не каждый стандартный инструмент для резки способен справиться с ними.

Не нужно лишних жертв

У современного мужчины в арсенале масса ручного и электроинструмента, который, на первый взгляд, отлично может справиться с резкой чего угодно. Но в работе с металлочерепицей лучше избегать ненужных экспериментов. Рассмотрим подробнее некоторые возможные варианты.

А что, если попробовать резать металлочерепицу с помощью этих инструментов:

электролобзиком? Этот инструмент хорош для многого, но не для металлочерепицы – лобзик ее будет рвать, к тому же он может поломать свою пилку;
ручными ножницами по металлу? Возможно, сразу вы возьметесь за дело хватко, но уже через какое-то время будете искать другие варианты, чтобы разрезать металл. На самом деле ручным инструментом это сделать очень сложно;
болгаркой? Вот он, самый логичный вариант, который приходит на ум. Она режет листы с легкостью, однако, есть и обратная сторона медали, которую нужно описать отдельно.

Почему не болгарка?

Если вы внимательно читали инструкции к металлочерепице и ее монтажу, то, конечно, вы нашли пункт, где указано, что резка болгаркой запрещена. Гарантия на продукт в этом случае просто аннулируется. Почему так?

Металлочерепица сверху защищена специальным полимером, который не терпит высоких температур. А при использовании болгарки металл будет нагреваться как раз до тех критических температур, так что в определенных местах расплавиться и цинковое покрытие, и полимерный слой. Результат – деформация защитных слоев, такая черепица будет повреждена ржавчиной и даже может дать течь.

Кроме того, искры от соприкосновения абразивного диска и черепицы будут разлетаться в разные стороны, образуя повреждения. Эти точки станут небольшими, а в дальнейшем уже более опасными островками коррозии.

Совет: если вы решились все-таки резать болгаркой, то постарайтесь укрыть листы черепицы от искр. А места среза покрывать краской для фасадов. Это хоть и не лучший, но терпимый вариант.

Насадка на дрель для резки металла — высечные ножницы

Дрель имеется в наборе у любого мужчины, который любит все делать своими руками. Именно это нехитрое устройство способно справиться с порезкой металлочерепицы, если приобрести к нему аксессуар: насадка на дрель для резки металла.

По своей сути это шплинтон или пуансон, который благодаря матрице пробивает металл множеством повторных движений. Посредством этого в обрабатываемом металле образуется полоска той формы, которая вам нужна. Воздействие на металл точечное, максимально сохранное для целостности защитных слоев металлочерепицы. Ширина прорези равняется 3,1 мм.

Такую насадку еще называют вырубными или высечными ножницами по металлу. Конечно, она не работает как ножницы, в отличие от электроножниц с двумя лезвиями, но работает по пробивному принципу.

Насадка ножницы на дрель представлена на рынке несколькими моделями от разных производителей:

«Сверчок» от Энкор для толщины до 1,6
Sparky NP 1,8l ;

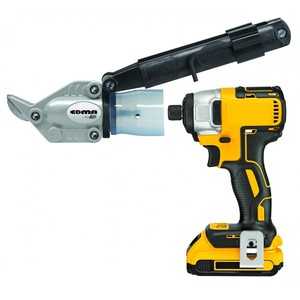

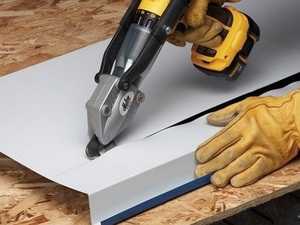

EDMA NIBBLEX ;
АСКО YT-160A.

С помощью насадки можно обрабатывать металлы со следующими параметрами:

нержавейка толщиной до 0,8 мм;
цинк, оцинкованная сталь, латунь, медь, листовое железо толщиной до 1,5 мм;
алюминий толщиной до 2 мм.

То есть, чем мягче основа, тем толще она может быть, чтобы ее можно было разрезать дрелью с такой насадкой. В принципе все модели этой насадки работают примерно по одинаковым параметрам касательно толщины металла, возможно, за некоторым исключением. Кромка, которую образует насадка не мятая, а точная и острая. Нужно только правильно выбрать обороты на приводе самой дрели.

Очень удобно вырезать округлые и любые фигурные разрезы, используя такой механизм, благодаря пробивному пуансону. Этим же методом вы раскроите и вентиляционные комплектующие для кровли.

Чтобы работать с насадкой на дрель для резки металлочерепицы нужно немного сноровки, но вы ее быстро освоите. Насадку крепят в патрон дрели, который запускает ее в работу. Точно так же работают и вырубные электромеханические ножницы.

Чем еще можно резать металлочерепицу?

Нужно сказать, что есть несколько специнструментов для работы с металлочерепицей. Они на порядок дороже описанных насадок, но их мощность позволяет резать металл в больших объемах. Некоторые из них:

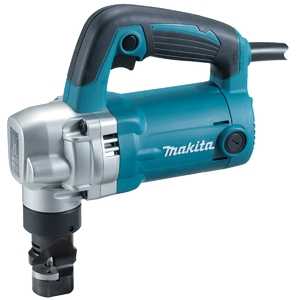

Электроножницы. Они работают по принципу ножниц, имея одно подвижное лезвие и другое неподвижное. Между лезвиями находиться металл, который нужно разрезать. Минус в работе: фигурная нарезка с крутыми поворотами исключена, зайти ими можно только со свободной стороны кромки;

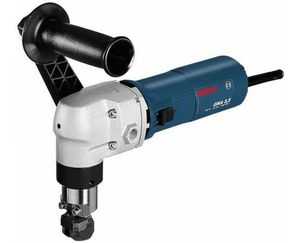

Вырубные ножницы. Работают по тому же принципу, что и вырубная насадка на дрель, описанная выше;
Шлицевые ножницы. Инструмент легко справляется с любым металлом- как черным, так и цветным, а также оцинкованным и металлами с другими покрытиями. Он работает с головкой открытого типа, поэтому режет очень точно – пригоден и для фигурной резки. Кровельщики используют такой инструмент для монтажа крыш металлочерепицей. Из прочих это наилучший инструмент.

Напоследок

И все-таки, если вы не кровельщик профессионал, то лучшего варианта, чем насадка на дрель, не найти. Она может стать отличным подспорьем и на крыше, и в быту. Если понадобится без визга и огненных брызг, как от болгарки, нарезать металл — пожалуйста. Кроме удобства в работе подкупает тот факт, что не нужно покупать дорогой прибор. Сами насадки стоят не так дорого и подходят на любую дрель. Для профессиональной работы с металлочерепицей такие насадки слабоваты, но для домашнего использования — оптимальный вариант.

Чем бы вы ни резали, кромки отреза лучше обрабатывать краской, такой, как фасадная.
