Насос малыш технические характеристики давление – Какое давление создает насос малыш — Канализация

технические характеристик, производители цены, установка, эксплуатация

Полить огород, закачать воду в резервуар из колодца, реки, озера или даже из скважины — все это может погружной насос Малыш. Что приятно, стоит он совсем немного, правда и характеристики имеет скромные, но для полива огорода или обеспечения водой пары кранов его хватит.

Имеет скромные размеры и вес

Область применения

Содержание статьи

Погружной насос Малыш имеет невысокую цену, пригоден для перекачки чистой воды. Сильно загрязненную воду им лучше не качать — быстро сгорит. Применяют его в следующих случаях:

• для полива огорода;
• для набора воды в накопительные емкости;
• для водоснабжения дома, но с определенными ограничениями (об этом чуть ниже).

Качать воду погружной насос Малыш может из колодца, естественного источника — пруда, реки, озера. Подходит он для раздачи воды из емкостей. Можно его использовать и для скважин, но с оговорками. Так как тип насоса вибрационный, он создает колебания в толще воды, поднимая мельчайшие частицы (ил, глину, песок) со дна и всасывая их. Если в случае с колодцем это ничем, кроме непрозрачной воды не грозит, то при использовании насоса Малыш в скважине она может быстрее заилится. Во всяком случае таково распространенное мнение.

Чтобы в скважине или колодце погружной насос Малыш не бился о стенки, на его корпус надевают резиновые амортизаторы

Производители в рекомендациях к использованию указывают минимальный диаметр колодца или скважины — 90-100 см, некоторые модели (Малыш 3) могут работать в источниках диаметром 70-75 см. Тем не менее, используют их и в очень узких скважинах. Главное, чтобы он туда прошел. Но при этом он бьется о стенки скважины, создавая дополнительную вибрацию, и грозя расколотить обсадную трубу или повредить собственный корпус. Чтобы уменьшить биения на корпус надевают резиновые кольца (на фото выше). Они решают проблему.

Производители

Название «Малыш» и «Ручеек» давно стало нарицательным. Так сегодня называют небольшие погружные вибрационные насосы. Изначально производили их исключительно в России или в ближнем зарубежье, но сегодня на рынке предостаточно и китайских «Малышей». Вообще в России есть несколько производителей подобных насосов:

• В городе Ливны в Орловской области и в Бавленах Владимирской выпускают именно Малыши. Большинство идет с верхним забором воды, Малыши М — с нижним.
• Малыши производятся и в Климовске Московской области.
• В Курске и Кирове (завод Лепсе) выпускают насосы того же типа, но под другими названиями — Водолей.
• В Брянске (предприятие Тополь) выпускают Роднички. С таким же наименованием выпускают погружные насосы в Челябинске, а еще фирма Зубр.
• Агрегаты Ручеек выпускают в Могилеве (Беларусь).

  Разные названия и фирмы, некоторые отличия в характеристиках , но все это погружные вибрационные насосы типа Малыш

Остальные марки — китайские. Как определить? Внимательно рассматривать упаковку и паспорт. Если это российский производитель, обязательно должен быть адрес, название предприятия, перечень сервисных служб и т.п. Если такой информации нет, это изделие родом из КНДР.

Технические характеристики

Как уже говорили, погружные насосы Малыш имеют небольшую мощность — в основном около 250 Вт, то есть создать высокое давление он не в силах. Их клоны с другими названиями можно найти немного более мощные.

Что еще важно — высота подъема — это на какое расстояние может перекачиваться вода.В технических характеристиках она должна быть больше той, которая вам необходима примерно на 20%.

Обратите внимание на электропитание, на которое рассчитана данная модель. Обычно это 200 В с возможными небольшими отклонениями порядка 5%, но реалии таковы, что в сети может быть и 240 В, а при таком напряжении насос с такими характеристиками сгорит. Выход — ставить стабилизатор или искать модель с более высоким рабочим напряжением (понижение от рабочего не так негативно сказывается на работе — понижается мощность).

Длина электрического кабеля может быть от 10 метров до 40

Важен еще такой показатель, как производительность. Он обычно указывается в литрах в минуту или в секунду. Эта величина показывает, сколько воды  агрегат в состоянии перекачать в нормальных условиях. Для данного вида оборудования эта цифра совсем невелика — порядка 400 мл/сек. Такой погружной насос Малыш может обеспечить водой одну точку водоразбора — один поливной шланг или кран в доме. На что-то большее он без дополнительного оборудования не способен.

Название	Забор воды	Защита от холостого хода / перегрева	Мощность	Производительность	Высота подъема	Диаметр	Глубина погружения	Цена
Малыш-М П 1500 Тополь	Верхний	нет/да	240 Вт	24 л/мин	60 м	99 мм	3 м	1741 руб (пластик)
Ручеёк-1 Могилев	Верхний	нет/нет	225 Вт	18 л/мин	72 м	110 мм		1459 руб (шнур 10 м)
PATRIOT VP-10В (США/Китай)	Верхний	нет/нет	250 Вт	18 л/мин	60 м	98 м	7 м	1760 руб (длина кабеля 10 м)
БЕЛАМОС БВ012 (Россия/Китай)	Нижний	нет/нет	300 Вт	16,6 л/мин	70 м	100 мм	3 м	2110 руб (шнур 10 м)
Малыш-М 1514 Тополь	Верхний	нет/да	250 Вт	25 л/мин	60 м	98 мм	3 м	2771 руб (металл, шнур 40 м)
Калибр НВТ-210/10 (Россия/Китай)	Верхний	нет/нет	210 Вт	12 л/мин	40 м	78 м	10 м	1099 руб (шнур 10 м)
Зубр МАСТЕР Родничок НПВ-240-10	Верхний	нет/нет	240 Вт	24 л/мин	60 м	100 м	3 м	1869 руб (шнур 10 м)
QUATTRO ELEMENTI Acquatico 250	Верхний	нет/нет	250 Вт	17,5 л/мин	75 м	100 м	2 м	2715 руб (шнур 10 м)
Водолей-3 (Лепсе)	Верхний	нет/есть	265 Вт	26 л/мин	40 м	98 мм		1900 руб (шнур 10 м)
Малыш 25 м (Курск)	НИжний	да/нет	250 Вт	7,1 л/мин	40 м			1920 руб (шнур 25 м)

Каждая разновидность насосов представлена с разной длиной электрического шнура и от этого изменяется цена (чем длиннее шнур, тем дороже). Можно также найти разновидности с защитой от сухого хода, но можно сделать ее самостоятельно (смотрите ниже).

Установка в колодце или скважине

Погружной насос Малыш подвешивают на синтетическом тросе. Металлический трос или проволока быстро разрушаются от вибрации. Их использование возможно, если внизу — не менее 2-х метров — привязан синтетический трос. Для его закрепления в верхней части корпуса имеются проушины. В них продевается конец троса и тщательно закрепляется. Узел располагается не ниже чем в 10 см от корпуса насоса — чтобы его не засосало внутрь. Обрезанные края оплавляются, чтобы трос не расплетался.

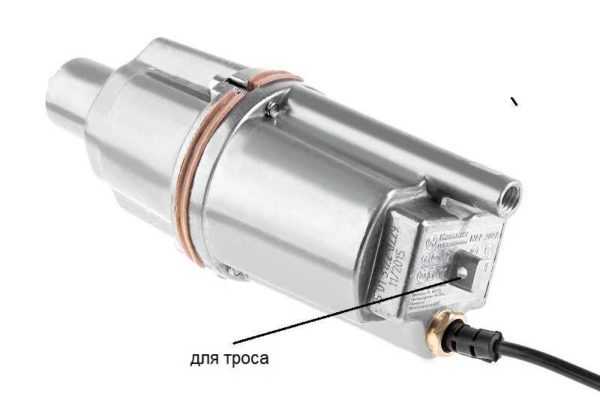

Трос цепляется за специальную проушину

Подключение шлангов и труб

На выходной патрубок насоса надевается подающий шланг. Его внутренний диаметр должен быть чуть меньше (на пару миллиметров) диаметра патрубка. Слишком узкий шланг создает дополнительную нагрузку, из-за чего агрегат быстрее перегорает.

Допускается установка гибких резиновых или полимерных шлангов, а также пластиковых или металлических труб подходящего диаметра. При использовании труб насос к ним подключается куском гибкого шланга длиной не менее 2 метров.

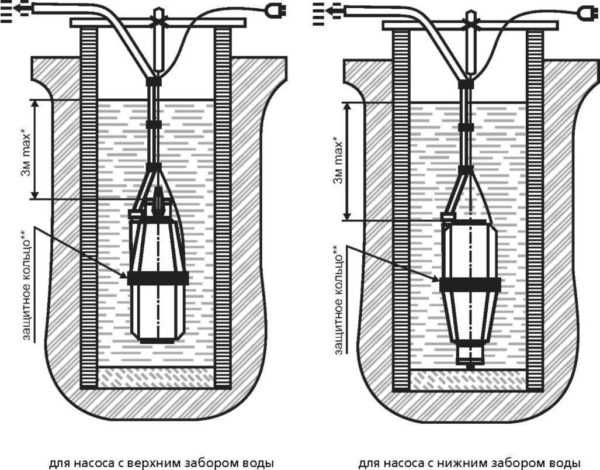

Схема установки погружного вибрационного насоса

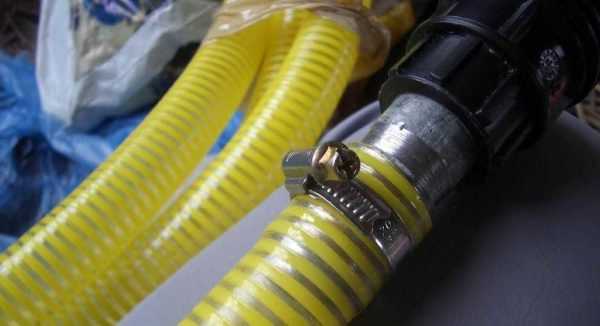

Шланг на патрубке закрепляется с помощью металлического хомута. Обычно тут возникает проблема: от постоянных вибраций шланг соскакивает. Чтобы этого не происходило, наружную поверхность патрубка можно обработать напильником, придав ей дополнительную шероховатость. Также можно проточить канавку под хомут, но сильно не увлекайтесь. Использовать лучше хомут из нержавейки с насечками — он придает дополнительную жесткость креплению.

Хомут лучше брать такой

Подготовка и спуск

Установленный шланг, трос и электрокабель стягивают вместе, устанавливая перетяжки. Первая ставится на расстоянии 25-30 см от корпуса, все остальные с шагом в 1-2 метра. Перетяжки можно сделать из липкой ленты, пластиковых хомутов, кусков синтетического шпагата и т.п. Использование металлической проволоки или хомутов запрещено — они при вибрации перетирают оболочки шнура, шланга или сам шпагат.

На оголовке колодца или скважины устанавливается перекладина, за которую будет крепиться трос. Второй вариант — крюк на боковой стенке.

Подготовленный насос аккуратно опускается на требуемую глубину. Вот тут тоже возникают вопросы: на какой глубине устанавливать погружной насос Малыш. Ответ двоякий. Во-первых, от зеркала воды до верхушки корпуса расстояние должно быть не более чем глубина погружения данной модели. Для «Малыша» фирмы Тополь это 3 метра, для агрегата PATRIOT — 10 метров. Во-вторых, до дна колодца или скважины должно быть не менее метра. Это для того, чтобы не сильно баламутить воду.

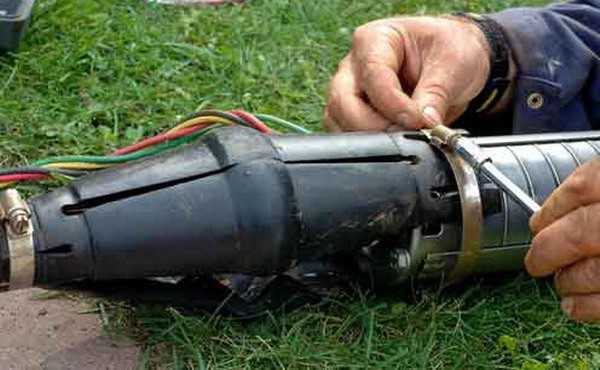

Связывать пластиком, капроновыми шнурами, липкой лентой, но не металлом (даже в оболочке)

Если погружной насос Малыш устанавливается в колодец, он не должен касаться стен. При установке в скважину, на корпус надевают резиновое пружинящее кольцо.

Опустив насос на требуемую глубину, трос закрепляют на перекладине. Обратите внимание: вся масса должна приходиться на трос, не на шланг и не на кабель. Для этого при скреплении шпагат натягивают, а шнур и шланг слегка ослабляют.

Установка в неглубоком колодце

При небольшой глубине колодца, когда длина троса менее 5 метров, для нейтрализации колебаний трос подвешивают к перекладине через пружинящую прокладку. Лучший вариант — кусок толстой резины, который может выдержать нагрузку (вес и вибрацию). Использование пружин нежелательно.

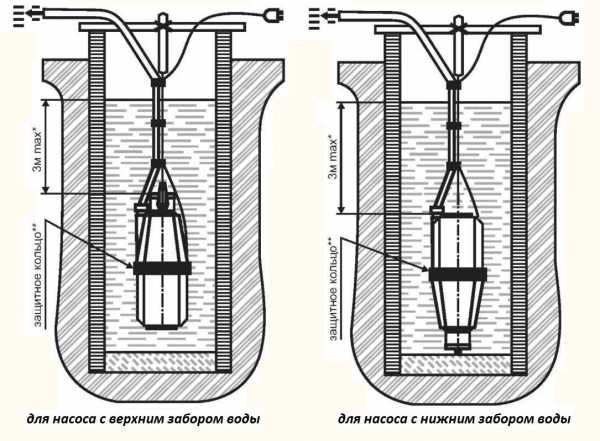

Варианты крепления погружных вибрационных насосов с верхним и нижним забором воды

Установка в реке, пруду, озере (горизонтально)

Эксплуатировать погружной насос Малыш можно и в горизонтальном положении. Подготовка его аналогична — надеть шланг, скрепить все стяжками. Только затем корпус надо обернуть резиновым листом толщиной 1-3 мм.

Вариант вертикальной установки в открытом водоеме

После того, как насос опущен под воду, его можно включать и эксплуатировать. Он не требует каких-либо дополнительных мероприятий (заливки и смазки). Остужается он при помощи прокачиваемой воды, именно потому включения без воды крайне плохо на него влияют: мотор перегревается и может перегореть.

Особенности эксплуатации

В некоторых моделях погружных вибрационных насосов для колодцев есть защита от перегрева. Это очень полезная функция, предотвращающая перегорание мотора. При длительной работе или при нарушениях эксплуатационных условий  встроенное термореле (защита от перегрева) размыкает цепь питания, выключая насос. Через некоторое время реле приходит в исходное состояние и работа возобновляется.

Еще вариант защитных колец

Если ваш насос отключился по перегреву, желательно сразу выяснить причину. Отключение может быть вызвано отсутствием воды, повышенным напряжением. Если так, запускать оборудование нужно только когда все придет в норму. Еще одна возможная причина — забился всасывающий патрубок. С этим можно бороться только достав насос, разобрав и прочистив его, что на гарантийном сроке делать противопоказано. Хотя, если у вас насос забился, вы уже нарушили правила эксплуатации — он пригоден для перекачки только чистой воды.

Защита от сухого хода

Так как многие модели Малышей опускать ниже трех метров от зеркала воды нельзя, при малом дебите возникает угроза, что вода закончится, а насос будет продолжать работать и в результате перегорит. Чтобы избежать этой ситуации можно установить датчик уровня воды. Это датчик-поплавок, который называют еще «лягушка». Работает он очень просто:

Поплавковый датчик уровня воды

• когда он поднят вверх, контакты замкнуты, питание подается;
• когда уровень воды опускается, опускается и поплавок, контакты в датчике размыкаются, разрывая цепь питания;
• вода постепенно набирается, поплавок поднимается выше, на определенном уровне контакты снова замыкаются, насос включается в работу.

Стоит такой датчик — менее 1 т.р., устанавливается просто — в разрыв питающего кабеля, зато польза от него большая.

Работа с гидроаккумулятором

Вообще, вибрационные погружные насосы не предназначены для работы в связке с гидроаккумулятором. Они не могут создавать достаточно высокое давление. Но… при определенных условиях они работают. Схема сборки стандартна: насос, реле давления, манометр, гидроаккумулятор, все это собирается через пятивыводной штуцер. Для нормальной работы на конце погруженного в воду шланга устанавливается обратный клапан (чтобы вода не стекала обратно в колодец). Еще одно условие — гидроаккумулятор должен быть значительной емкости (100 или 150 литров).

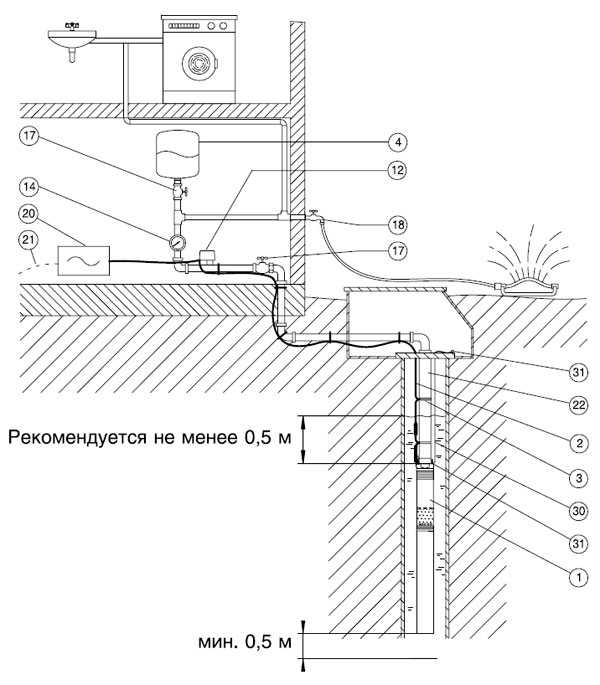

Схема водоснабжения частного дома с погружным вибрационным насосом Малыш

Собрав данную схему требуется настроить реле давления. Его задают чем меньше, тем лучше, иначе Малышу не хватит мощности. Но даже при небольшом давлении работать все будет от силы пару лет, но скорее — год-полтора.

Что сделать, чтобы работал дольше

Насосы типа Малыш стоят очень немного, но и служат недолго — около 2-3 лет. При их производстве используются недорогие материалы — для снижения себестоимости. Если сразу после покупки провести некоторые мероприятия, а также проводить регулярные «техосмотры», можно значительно продлить срок эксплуатации. Итак, что можно сделать:

• Винты, скрепляющие корпус сразу заменить на более длинные, их дополнить контргайками. Если этого не сделать, болты разбалтываются и ломают шток.
• Раз в месяц осматривать насос, при перекачке загрязненной воды разбирать и промывать.
• При эксплуатации с гидроаккумулятором выставить минимальное давление.
• Установить защиту от сухого хода.
• Подавать напряжение через стабилизатор.

Некоторые из мероприятий затратны. Например, стабилизатор стоит примерно также или даже больше этого насоса, но его можно использовать и с другими типами, а все они будут лучше работать при стабильном напряжении. А вот поменять болты — это ключевой момент, который требуется выполнить.

stroychik.ru

Насосы Малыш (погружные, вибрационные): технические характеристики

Содержание

Погружной насос Малыш – вибрационное устройство, которое используется для подачи воды из колодца. Конструкция этого агрегата предельно проста, цена минимальна, а продолжительность службы – максимальна. К тому же, этого незамысловатого устройства вполне хватает, чтобы обеспечить водой частный дом или дачу.

Именно благодаря соединению всех этих неоспоримых качеств, насос для колодца Малыш пользуется наибольшей популярностью среди покупателей на отечественном рынке.

Принцип работы

Насосы Малыш осуществляют подачу воды посредством вибрации, благодаря чему и называются «вибрационными». Принцип работы довольно прост: электропривод устройства, подключенный к розетке, преобразовывает электрические импульсы в электромагнитные колебания. Далее электромагнитные колебания поступают на клапан поплавкового типа, который, в свою очередь, передает их рабочей мембране.

Из чего состоит “Малыш” с нижним забором?

Мембрана, совершая колебательные движения, напоминающие вибрацию, осуществляет забор воды и нагнетает давление внутри насоса и продвижение ее дальше через выходное отверстие.

Такие устройства очень чувствительны к перегревам, поэтому недопустима их работа без погружения в водную среду. Чтобы избежать работы в режиме «холостого хода» в случае понижения уровня воды в колодце, электронасос оснащают автоматикой – реле давления. Ее задача – отключить насос в случае отсутствия воды.

Не смотря на простоту конструкции, этот агрегат очень хорошо справляется с задачами, которые ставит потребитель перед устройствами погружного типа для подачи воды из колодца. Именно поэтому  водяной насос Малыш очень часто используют как для дома, так и для дачи.
к меню ↑

Типы «Малышей» по способу забора воды

Погружные насосы типа Малыш по принципиальным отличиям делятся на два подвида: с верхним забором воды и с нижним. Каждый из них имеет свои преимущества и недостатки в использовании.
к меню ↑

С верхним забором воды

Помпы с верхним забором используют гораздо чаще, поскольку они лучше защищены от перегрева и засорения. Особенность конструкции заключается  в том, что отверстие, через которое вода поступает внутрь, находится в верхней части агрегата, следовательно двигатель расположен внизу. Благодаря этому:

1. Двигатель никогда не нагревается, поскольку, если вода опускается ниже уровня забора, срабатывает реле давления и отключает весь механизм. Двигатель, который находится ниже заборного патрубка, при этом остается в воде.
2. Такая помпа не подвержена загрязнениям, поскольку никогда не засосет со дна механические частицы типа ила, песка и т.д.

Устройство насоса с верхним забором

Недостатки насоса с верхним забором воды проявятся только в том случае, если на него не установить должной автоматики. Когда уровень воды в колодце упадет, заборной патрубок первый окажется над ее поверхностью и засосет воздух. Без реле холостого хода, устройство продолжит работать на сухую и выйдет из строя.
к меню ↑

С нижним забором воды

Насос Малыш с нижним забором стоит устанавливать только в тех колодцах, где глубина позволяет монтировать его на достаточном расстоянии от дна. Но даже это не защитит его в случае подхода плавунов или замуления колодца. На этих насосах принципиально важна установка реле защиты от перегрева двигателя, поскольку двигатель находится выше заборного патрубка. Если уровень воды упадет, двигатель начнет греться. Пока вода опустится до того уровня, чтобы помпа засосала воздух и сработало реле «сухого хода», двигатель может выйти из строя от перегрева.

К тому же, на заборный патрубок такого агрегата необходимо устанавливать фильтр, чтобы защитить устройство от попадания в него частиц песка, ила и прочего.
к меню ↑

Модели насосов Малыш

Многие считают, что все Малыши одинаковые, но это совсем не так. Давайте рассмотрим характеристики модельного ряда, особенности и преимущества каждой модели в частности.
к меню ↑

Классический «Малыш»

Эта модель является обычным представителем погружных вибрационных насосов, которые используются для подачи воды из колодцев или неглубоких скважин, диаметр которых превышает 100 мм.

Производительность насоса Малыш довольно высока: он позволяет подавать воду не только вертикально, но и перекачивать ее на довольно большие расстояния по горизонтали. Дальность подачи составляет 100-150 м, чего вполне достаточно для полива немалого огорода из водоема или колодца.

Модификации насосов Малыш

Погружные вибрационные «Малыши» предназначены для работы в чистой воде. Концентрация механических нерастворимых примесей в воде не должна превышать 0,01%. Температура перекачиваемой жидкости не должна превышать показатель в 35 градусов.

Технические характеристики модели:

• номинальная мощность составляет 245 Вт;
• работает устройство от электросети 220 В;
• высота столба подъема воды – 40 м.;
• средние характеристики производительности: при подъеме жидкости на высоту 1 метр – 1050 л/час, на высоту 40 м – 430 л/час;
• максимально допустимое время беспрерывной работы – 2 часа;
• допустимая глубина погружения – 5 м;
• рабочее давление составляет 0,4 мПа;
• вес насоса составляет 3,5 кг;

Классическая модель обустроена нижним патрубком забора воды. Для подачи жидкости используется шланг, диаметром 18-22 мм.

Шланги, фильтра, реле давления и датчик перегрева не идут в базовой комплектации насосов «Малыш». Длина шнура, как правило, так же недостаточна, поэтому его придется удлинять.

к меню ↑

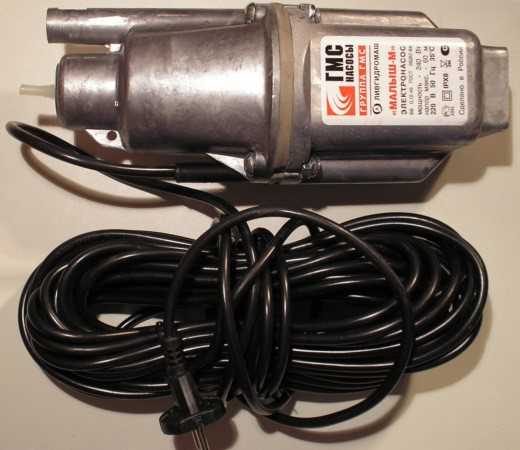

Серия «Малыш»-М

Данная модификация погружного вибрационного насоса «Малыш» по техническим характеристикам, производительности и комплектации ничем не отличается от классической. Единственное отличие заключается в том, что эта модель обустроена верхним патрубком забора воды.
к меню ↑

Серия «Малыш»-3

Серия «Малыш»-3 входит в классификацию бюджетных моделей погружных вибрационных устройств, однако стоит гораздо дороже предыдущих модификаций. Это обусловлено повшенными характеристиками и улучшенной комплектацией.

Данная модель рассчитана так же на колодцы и скважины с небольшим дебитом (глубиной) и диаметром свыше 80 мм. Технические отличия от базовых моделей заключается в следующем:

1. Сам насос, вместе с электрическом приводом, размещены в герметичном монолитном блоке.
2. Номинальная мощность агрегата уменьшена до 165 Вт, что упрощает ее использование в малодебитных скважинах.
3. При погружении на глубину 20 метров, производительность составляет 0,432 кубометра/час.

Чертеж насоса Малыш-3

Помпа «Малыш»-3 очень компактна по габаритам и весит не более 3 кг. Шланг, используемый для подачи воды, должен иметь диаметр ¾ дюйма. Эта модель в заводской комплектации имеет 30 метров электрического кабеля с защитой от воды. Автоматики и фильтров в комплекте нет. Чаще всего для этой модели дополнительно покупают стаканообразный фильтр ЭФВП.
к меню ↑

Серия «Малыш»-К

По техническим параметрам и характеристикам производительности отличий от базовой модели нет. В заводскую комплектацию данной модели дополнительно включено автоматическое реле защиты от перегрева (термореле).
к меню ↑

Особенности монтажа и подключения

Прежде чем приступить к установке «Малыша» в скважину, нужно докупить провод, шланг и трос для крепления. Чтобы определиться с их длиной, нужно измерить глубину колодца и расстояние до точек электропитания и подачи воды.

1. Замеряем глубину колодца и прибавляем к ней высоту самого насоса. Важно, чтобы насос был полностью погружен под воду. Так же нужно помнить, что работать вибрационные насосы могут только в вертикальном положении. Горизонтальное расположение помпы приведет к быстрому выходу ее из строя.
2. Теперь нужно решить, к чему будет крепиться контрольный трос. Он нужен, чтобы опускать, удерживать и подымать насос из скважины. Расстояние от низа погружения насоса до точки крепления – длина троса (берем с запасом, чтобы хватило для обвязки самого насоса и для закрепления над колодцем). Трос для погружных устройств ни в коем случае не должен быть металлическим, поскольку он будет находиться в воде и может перержаветь. Подойдет нейлон, капрон и другие материалы.
3. Далее замеряем расстояние от нижней точки погружения насоса до розетки – получаем длину кабеля.
4. Расстояние от нижней точки насоса в колодце до точки подсоединения к водоприемнику (рукомойник, гидробак, бочка и т.д.) – длина шланга. Важно, чтобы диаметр шланга соответствовал диаметру выходного патрубка, поскольку несоответствие диаметров может привести к перегрузке насоса.

Когда все комплектующие приобретены, можем приступать к установке:

1. Надеваем шланг на выходной патрубок и закрепляем пластиковым хомутом.
2. В ушки насоса продеваем трос и надежно закрепляем.
3. Закрепляем на поверхности вилку кабеля и край шланги, чтобы случайно не уронить их в колодец при погружении.
4. За контрольный трос опускаем насос в колодец.
5. Если диаметр колодца или скважины небольшой и есть риск, что помпа будет касаться стенок (это категорически не допустимо), на него можно надеть резиновый рукав, который так же продается в магазине. Если этого не сделать, удары корпуса насоса о стенки колодца при его работе могут повредить как корпус насоса, так и обсадную трубу.
6. После того, как насос полностью погружен под воду и мы убедились, что он расположился строго вертикально, можно производить запуск и наслаждаться прохладной колодезной водичкой без дополнительных усилий.

Особенности установки насосов с нижним и верхним забором воды

Отзывы потребителей говорят о том, что «Малыш» может работать не только как самостоятельное устройство для подачи воды, но и стать базовой частью полноценной насосной станции. Для этого достаточно подключить к нему на поверхности автоматику и гидроаккумулятор.
к меню ↑

Способ разборки и доработки насоса Малыш (видео)

к меню ↑

Отзывы

Павел Локтев, 39 лет, Никополь

Мои родители живут в деревне. Всю жизнь, сколько себя помню, воду приходилось таскать из колодца в ручную и нести в дом. А представьте, если искупаться… А огород летом полить… Решил я им жизнь облегчить, но денег на дорогое оборудование особо не было. Начитался инструкций по созданию насосной станции из Малыша, особо не поверил, но решил попробовать. Вот так уже 10 лет вся конструкция работает безотказно круглый год. Я только чищу насос каждое лето, чтобы не сломался, а так – безотказный Малыш!

Нина Прокофьевна, 62 года, Воронеж

Спасибо деткам, что так замечательно решили проблему с поливом огорода. У нас в конце огорода ставочек. Всегда огород поливали из него, но носить десятки ведер воды да еще и на гору – невыносимо тяжело. Дети купили мне насос «Малыш». Теперь я ношу не воды, а насос. Отнесла вечером, вкинула в ставочек и поливаю огород. Полила – забрала домой. И быстро и просто.

nasosovnet.ru

производительность, мощность и давление, диаметр насоса и шланга

Выбирая электронасос для автономного водоснабжения, нужно учесть достаточно много факторов: вид источника и расстояние от него до потребителя, качество и расход воды, подачу и многое другое. Во многих случаях для полива небольшого участка или водоснабжения дома можно использовать погружной вибрационный насос Малыш. Характеристики этого устройства в сочетании с низкой ценой сделали его одним из самых востребованных на рынке.

Область применения насоса

Устройство предназначено для перекачивания чистой воды с малым содержанием механических примесей из скважин, колодцев или открытых водоёмов. Его можно использовать для полива и наполнения расходных ёмкостей.

В сочетании с элементами автоматики, гидроаккумулятором и некоторыми другими деталями на основе такого устройства можно собрать полноценную насосную станцию для обеспечения бесперебойного водоснабжения небольшого дома.

Конструкция и принцип действия устройства

Корпус устройства изготовлен из алюминиевого сплава и состоит из двух частей, которые соединяются при помощи четырёх болтов.

В той части, к которой подходит питающий кабель, расположены катушки электромагнита. Катушки надеты на металлический сердечник и залиты компаундом. Такая конструкция обеспечивает полную защиту электрической части от проникновения воды.

Во второй части расположен исполнительный механизм, здесь же находятся отверстия забора воды и закрывающий их обратный клапан.

Исполнительный механизм состоит из металлического штока. На одном конце которого расположен якорь (подвижная часть электромагнита), а на другом — резиновый поршень. Шток проходит через амортизатор.

Работа происходит следующим образом. В отключённом состоянии между сердечником электромагнита и якорем есть небольшой воздушный зазор. При подаче питающего напряжения якорь притягивается к сердечнику электромагнита, увлекая за собой шток и расположенный на нём поршень. Смещение поршня создаёт разряжение внутри корпуса, клапан открывается, и вода засасывается в насос. При обратном движении поршня клапан закрывается, а вода выталкивается в нагнетательный патрубок. Таким образом вода из источника подаётся потребителю.

Магнитное поле электромагнита изменяется с частотой 50 Гц (50 раз в секунду), столько же движений в секунду совершает поршень, при этом смещение поршня происходит всего на несколько миллиметров, и движения больше похожи на вибрацию, поэтому устройства с таким принципом действия называют вибрационными.

Для предварительной очистки жидкости и защиты электронасоса от механических примесей рекомендуется использовать фильтр. В простейшем случае фильтр представляет собой чехол из специального волокна, который надевается и закрепляется на всасывающей стороне.

Общие характеристики

Электронасы обладают следующими характеристиками:

1. Конструкция электронасоса позволяет погружать его под воду на глубину до пяти метров.
2. Охлаждение таких устройств осуществляется водой, в которую они погружены, поэтому ни в коем случае нельзя допускать работу электронасоса всухую. Катушка электромагнита сильно греется и без охлаждения сгорает в течение нескольких минут. Поэтому предъявляются требования к температуре перекачиваемой воды — она должна быть не выше 35ºС. Это требование нужно учитывать, если вы летом используете устройство для перекачки воды из открытых водоёмов или резервуаров, температура воды в которых может доходить 40ºС и выше.
3. Время непрерывной работы — 2 часа, после чего следует сделать перерыв на 30 минут.
4. Длина питающего кабеля, в зависимости от комплектации и производителя, варьируется от 5 до 50 метров. При необходимости кабель можно удлинить, но следите за тем, чтобы место соединения находилось выше уровня воды.

Модификации прибора

Есть четыре модификации электронасоса Малыш:

1. Стандартный Малыш имеет нижний забор воды.
2. Малыш-М — отличается от стандартного тем, что входной клапан расположен в верхней части насоса.
3. Малыш-К — оснащён встроенной защитой от перегрева. Забор воды осуществляется в нижней части насоса.
4. Малыш-3 — более компактная и экономичная модификация стандартного устройства.

Электронасосы Малыш, Малыш-М и Малыш-К

Различия в конструкциях этих модификаций позволяют подобрать ту, которая лучше всего подходит для ваших условий. В случае необходимости можно заменить одно устройство на другое без какой-либо переделки системы водоснабжения, благодаря одинаковым техническим характеристикам:

1. Питающее напряжение — 220 В, 50 Гц;
2. Потребляемая мощность — 240 Вт;
3. Номинальный напор — 40 м;
4. Номинальная производительность — 0.43 м³;
5. Максимальный напор — 60 м;
6. Производительность при работе насоса без напора — 1.5 м³;
7. Диаметр — 99 мм;
8. Высота — 255 мм;
9. Масса без электрокабеля — 3.4 кг.

Из перечня характеристик следует, что производительность насоса Малыш уменьшается с увеличением высоты, на которую он подаёт воду. Это значит, что при превышении максимальной подачи производительность будет равна нулю, то есть вода подаваться не будет.

Здесь нужно пояснить, что при расчёте необходимой подачи нужно учитывать не только вертикальные, но и горизонтальные участки. Перекачивание воды на 10 метров по горизонтали создаёт на устройство такую же нагрузку, как и подъём воды на высоту в один метр.

Для того чтобы обеспечить номинальные характеристики, диаметр шланга должен быть определённой величины. Для подачи воды электронасосами Малыш, Малыш-М и Малыш-К необходимо применять гибкие шланги или трубы с внутренним диаметром 19−22 мм.

Характеристики Малыш-3

Это устройство обладает всеми преимуществами стандартной модификации. Но для получения максимальной экономичности и минимальных размеров технические характеристики были изменены^

1. Напряжение сети — 220 В, 50 Гц.
2. Потребляемая мощность — 165 Вт.
3. Номинальная подача — 20 м.
4. Номинальная производительность — 0.43 м³.
5. Максимальная подача — 25 м.
6. Производительность при работе электронасоса без напора — 1.5 м³.
7. Диаметр — 76 мм.
8. Длина — 240 мм.
9. Масса — 2 кг.

Для подсоединения к насосу нужно использовать шланг с внутренним диаметром 17 мм.

Несмотря на свои скромные размеры, он отлично подойдёт для неглубоких скважин с небольшим дебетом воды. Дело в том, что мощные устройства быстро выкачивают воду из таких скважин и поэтому возрастает вероятность работы всухую. Установка датчика уровня тоже не может защитить насос, так как из-за быстрой откачки воды происходят частые включения и отключения, что отрицательно сказывается на сроке службы устройства. Поэтому в таких случаях сложно найти альтернативу электронасосу Малыш-3.

Установка насоса

Для нормальной работы электронасос должен быть установлен вертикально. На его корпусе есть специальная точка крепления, за которую привязывается прочный капроновый шнур. Шнур, благодаря своей эластичности, позволяет гасить вибрации от насоса, поэтому применять для подвеса трос или цепь нельзя. Если необходимо применение троса, то между ним и насосом делают вставку из шнура длиной не менее двух метров, который будет выполнять функции амортизатора.

К подвесу при помощи ПВХ-ленты или верёвок, крепят кабель и шланг.

Насос должен располагаться в центре скважины или колодца. Недопустимо, чтобы во время работы он касался стен или дна источника. Из-за вибрации любой контакт с твёрдыми объектами приведёт к очень быстрому повреждению корпуса устройства, поэтому при эксплуатации в скважинах на насос надевают защитные резиновые кольца.

Если вы устанавливаете устройство с нижним забором воды, то расстояние от него до дна должно быть не менее 50 см. Такое расстояние позволит защитить насос от засасывания твёрдых частиц со дна. При использовании насоса с верхним забором это расстояние можно уменьшить до 10 см.

Рекомендации по эксплуатации

Отрицательное влияние на работу вибрационного насоса оказывает изменение питающего напряжения. Проблему можно решить установкой стабилизатора напряжения, но его цена в несколько раз превышает стоимость самого насоса. Для того чтобы обойтись без дорогостоящего оборудования, можно порекомендовать следующее:

1. При снижении напряжения до двухсот вольт резко падает мощность насоса Малыш, а следовательно, уменьшается и подача. Если в вашей сети напряжение понижено, то для того чтобы компенсировать эти колебания, следует выбирать насос с номинальной подачей на 25−30% больше, чем расчётная величина. Таким образом устройство будет сохранять свою работоспособность при низком напряжении.
2. Если питающее напряжение выше 240 В, нагрев электронасоса становится критическим, и обмотка электромагнита сгорает. Происходит это из-за резкого увеличения тока в катушках электромагнита. Защитить устройство поможет реле тока — это аппарат, который переключает свои контакты при определённой величине электрического тока. Его нужно подключить последовательно с обмоткой электромагнита. Работает он так же, как и защитный автомат в щитке электроснабжения, но обладает более плавной настройкой тока срабатывания. При регулировке реле ток срабатывания выставляют на 0.5 А больше номинального тока электронасоса.

Для использования этих агрегатов в насосной станции важно знать, какое давление создаёт насос Малыш. Рабочее значение давления составляет 0.4 МПа. Этого достаточно для обеспечения небольшого дома с одновременным использованием только одной точки водораздачи.

Полезные советы

Значительно продлить срок службы позволят следующие несложные мероприятия:

1. Для максимального снижения стоимости электронасоса производители при сборке насоса используют болты из чёрного металла. После нескольких месяцев эксплуатации разборка такого насоса превращается в настоящую проблему. Поэтому крайне желательно на новый насос поставить крепёж из нержавеющей стали. Эта несложная процедура позволит избежать больших трудностей при дальнейшем обслуживании и ремонте.
2. Основной причиной выхода из строя вибрационных насосов является самопроизвольное раскручивание крепежа. Это четыре болта, соединяющие две половины корпуса, винт крепления входного клапана и гайка крепления поршня. Для их фиксирования достаточно обезжирить резьбу и нанести на неё пару капель клея на основе цианоакрила (это практически любой быстросохнущий клей).
3. Не реже одного раза в год нужно разбирать насос, очищать его от загрязнений и проверять состояние входного клапана и поршня. При обнаружении даже небольших трещин эти элементы необходимо заменить на новые. Если вы установили нержавеющий крепёж, то эта процедура отнимет не более часа вашего времени.
4. Если уровень воды в вашей скважине постоянно изменяется, а применение средств контроля невозможно, при покупке стоит выбрать электронасос с верхним забором воды. В этом случае, когда уровень опустится ниже входного клапана и подача воды прекратится, нижняя часть устройства с электромагнитом по-прежнему будет находиться в воде, что в некоторых случаях может спасти устройство. На использование в таких условиях рассчитан Малыш-К со встроенной температурной защитой, но он несколько дороже своих собратьев, поэтому выбор остаётся за вами.
5. Высокий спрос на глубинные вибрационные насосы привёл к тому, что устройства этого типа выпускаются многими производителями как в нашей стране, так и за её пределами. Несмотря на то что названия могут быть одинаковыми, характеристики будут несколько отличаться. Поэтому перед покупкой водяного насоса Малыш технические характеристики необходимо уточнить в паспортных данных.

chebo.pro

Погружной вибрационный насос Малыш: обзор и характеристики

Насосы Малыш относятся к широко распространенным на рынке вибрационным видам, производителями которых являются более десятка российских и зарубежных фирм. Хорошо известны их аналоги: Вихрь, Родничок, Ручеек (Беларусь), Беламос, Unipump, Зубр, Калибр, RedVerg и Patriot (Китай), украинские Водолей, Урожай и Днипро, большое количество помп с российскими брендами производится в Китае.

Все вибрационные электронасосы практически ничем не отличаются конструктивно, имеют одинаковые материалы изготовления и низкую стоимость (от 20 у.е.). Малыш является одним из наиболее бюджетных вариантов со средним сроком службы 2,5 года и временем эксплуатации около 1000 часов.

Рис. 1 Погружной насос Малыш

Содержание статьи:

Область применения электронасосов Малыш

Вибрационные насосы Малыш находят в быту наиболее широкое применение по сравнению с другими видами из-за своей способности хорошо работать с замутненной водой, подавать ее с больших глубин или на большие расстояния в объеме, достаточном для большинства хозяйственных нужд. Основные области применения помп Малыш:

• Полив приусадебных участков, огородов, садов из природных источников или заранее наполненных бочек.
• Водозабор из колодцев и скважин для индивидуального водоснабжения.
• Для дренажных работ в случае откачки воды из затопленных помещений, очистки скважин и колодцев.

Устройство электронасоса Малыш

Рис. 2 Вибрационные водяные насосы Малыш — устройство

Принцип работы вибрационной помпы основан на колебаниях якоря электромагнитной катушки с удвоенной частотой при подаче на ее обмотки переменного напряжения.

Основными узлами вибрационной помпы Малыш являются электрический привод, вибрационная система подачи воды и корпус, состоящий из двух частей (9 и 3), соединенных при сборке четырьмя винтами.

Электропривод выполнен в виде электромагнитной системы, состоящей из металлического сердечника 1 и двух катушек 2, герметично залитых эпоксидной смолой в корпусе 3 вместе с электрическим кабелем.

Вибрационная система помпы включает в себя амортизирующую прокладку 6, с которой через муфту 7 связана диафрагма 12, посаженная на упор 8 и шток 5. К штоку методом запрессовки присоединен массивный металлический якорь 4 с одной стороны, соприкасающийся с сердечником электромагнитной катушки, в другую сторону вмонтирован поршень 11.

Амортизатор и диафрагма реализуют возвратно-поступательное направление поршня, удерживая его по центру оси насоса, и герметично закрывают электрическую систему, препятствуя попаданию воды на катушки.

Обратный клапан, установленный на входе помпы, организует ее работу за счет пропуска воды при возвратном движении поршня, и выталкивания жидкости через выходной патрубок при поступательном движении, при этом происходит закрывание всасывающих отверстий.

Рис. 3 Основные узлы помпы Малыш

Основные технические характеристики вибрационных помп Малыш

Вибрационный насос Малыш выпускается в нескольких модификациях, его основные параметры, общие для всех моделей следующие:

• Класс защиты от поражения электрическим током — I или II. Это означает, что для устройств I класса заземление металлических частей корпуса и рабочих узлов, находящихся не под напряжением, осуществляется за счет вилки с заземляющим контактом, приборы оснащаются трехжильным шнуром питания.

Во II классе приборов изоляция усилена (двойная) и заземление не требуется (на маркировке обозначается двумя вложенными квадратами), имеют двухжильный питающий кабель.

• Максимальная глубина погружения помп под воду составляет не более 3-х метров.
• Перекачиваемая жидкость не должна быть химически агрессивной, допускается доля механических частиц до 0,01% по массе.
• Допустимая максимальная температура рабочей среды — +35 С.
• Максимальный напор вибрационных помп составляет 60 м., это позволяет подавать воду на расстояние до 100 метров по горизонтали.
• Малыш может работать как скважинный насос, подавая воду из источников с диаметром обсадных труб более 80 мм.
• Номинальная подача насосов составляет 0,43 м.куб./ч., максимальный объем перекачиваемой воды (без напора) — 1,5 м.куб./ч.
• Потребляемая мощность составляет 240 Вт. или 180 Вт.
• Длина кабеля в каждой модели может быть разной, стандартный размер — 10, 16, 25, 32 или 40 м.

Рис. 4 Внутреннее устройство вибрационной помпы

Отличительные особенности разных моделей Малыш

Малыш имеет несколько модификаций и буквенных обозначений в маркировке, которые имеют следующее значение:

• Малыш — типовой насос с нижним забором воды.
• Малыш М — аналогичен по параметрам типовой модели, имеет верхний забор воды.
• Малыш-3 — насосы Малыш для скважин диаметром от 80 мм., имеют малый вес и диаметр (2 кг. и 76 мм. соответственно). Устройства с верхним забором жидкости и более низкими техническими характеристиками (напор 20 м.).
• к — буква в маркировке означает наличие встроенной термозащиты обмотки.
• п — часть корпуса для забора воды выполнена из пластмассы.

Рис. 5 Установка Малыш в поверхностный источник

Установка насосов Малыш

При подготовке насосов к работе и при их эксплуатации необходимо соблюдать следующие правила:

• Электронасосы Малыш рассчитаны на непрерывную работу не более 2-х часов с 20-минутными перерывами, общее время работы не должно превышать половину суток.
• Насосом запрещено перекачивать жидкости с камнями, мусором, грязью и содержанием нефтепродуктов, во время работы нельзя перекрывать подачу.
• К электронасосу разрешено подсоединять только гибкие шланги внутреннего диаметра 18 — 22 мм. с креплением к патрубку проволокой или хомутами, в случае использование жестких пластиковых или металлических труб их подсоединение к гибким шлангам необходимо производить на расстоянии не менее 2-х метров.
• Электронасосы крепятся только на капроновом тросе (металлический может привести к разрушению проушин), при заборе воды с небольших глубин (до 5 м.) из колодцев или скважин помпу подвешивают на пружинящие резиновые подвески.
• При установке помпы ее шнур питания, трос и напорный шланг связывают изолентой с шагом 1 — 2 метра.

Рис. 6 Глубинный насос Малыш — схема установки в колодец

Вибрационные помпы Малыш являются бюджетными устройствами, способными выполнять в бытовом хозяйстве широкий круг задач. При правильной установке и эксплуатации (крепеж корпуса лучше дополнить пружинными шайбами и заменить болты нержавеющими) электронасос прослужит больше своего среднего срока службы в 2,5 года.

Советуем почитать: Насос Ручеек

Возможно вам также будет интересно почитать:

Пользуясь сайтом oBurenie.ru вы автоматически соглашаетесь с политикой конфиденциальности для использования любых доступных средств коммуникации таких как: комментарии, чат, форма обратной связи и т.д.

oburenie.ru

характеристики, инструкция, ремонт + отзывы » SanDizain.ru

Для того чтобы обеспечить водой дом, приусадебное хозяйство, огородный участок и т.д., зачастую используются водяные насосы, поскольку это удобно, практично и не очень затратно. Погружной насос Малыш относится к числу наиболее востребованных в сельском хозяйстве небольших масштабов благодаря своей компактности и возможности работы от домашней электросети. При этом результат более чем хорош: при небольшой мощности насос выдает хороший напор воды. Сегодня речь пойдет об особенностях данного устройства, его характеристиках и разновидностях. Будет также представлена подробная инструкция по установке насоса и его ремонту в домашних условиях (по отзывам потребителей).

Малыш: действие, устройство, характеристики

Принцип действия большинства погружных вибрационных насосов (и Малыш, в том числе) основан на преобразовании электроэнергии в электромагнитные колебания. Они передаются поплавку, воздействующему на специальную мембрану, расположенную внутри конструкции и приводящую ту в движение колебательного типа. Колебания, в свою очередь, увеличивают давление, и осуществляется прокачка воды.

Подобные устройства зачастую оборудованы специальными автоматическими элементами, контролирующими работу двигателя и отключающими его для предотвращения работы вхолостую (имеются в виду случаи, когда уровень воды опускается ниже насоса). Наличие подобных элементов в погружном насосе – важный момент, поскольку механизмы погружного типа очень чувствительны к перегреву, и контроль за предотвращением подобных ситуаций необходим.

Погружные насосы

Насос Малыш вполне способен справиться с возложенными на него задачами:

• обеспечение водой различных объектов;
• обеспечение водой загородных участков;
• создание системы полива;
• откачка воды и пр.

Стоит отметить, что погружной насос Малыш способен откачивать воду не только из водяных скважин, но и открытых водоемов. Данное оборудование пользуется немалой популярностью среди потребителей по нескольким причинам: оно очень практично и долговечно, удобно в эксплуатации, отличается приемлемой ценой.

Внимание! Производитель погружных насосов серии Малыш не рекомендует использовать устройство для откачки сильно загрязненной воды: конструкции подобного типа не способны функционировать в таких условиях. А это, в свою очередь, будет чревато быстрым износом комплектующих деталей и, соответственно, снижением срока эксплуатации устройства.

Основные разновидности насоса Малыш

Водяные насосы Малыш обладают определенными конструктивными особенностями, исходя из которых, их можно условно разделить на две основные разновидности: устройство с верхним или же нижним забором воды.

В первом случае насос располагается непосредственно в нижней части конструкции, а во втором – в верхней. Пользователи отмечают, что в реальных условиях лучше со своими задачами справляется устройство с верхним забором воды, поскольку благодаря расположению насоса тот быстрее остывает и не всасывает различные отложения (ил, песок и пр.) со дна скважины/водоема.

Разновидности погружного насоса Малыш

Устройство же с всасывающим отверстием, размещенным в нижней части конструкции, более уязвимо, поскольку требует постоянного контроля (при отсутствии автоматики): достаточно непродолжительной работы вхолостую для сильного перегрева насоса.

Серия представлена четырьмя моделями:

• Базовая (классическая) модель чаще всего используется для забора воды из неглубоких и достаточно узких источников воды (колодца, водной скважины с диаметром обсадной трубы около 1 м). Особенностью устройства является возможность горизонтальной подачи воды, благодаря которой модель вполне можно использовать для полива садово-огородного участка. Устройство обладает мощностью около 245 Вт. Насос способен бесперебойно функционировать около 2 часов, прокачивая наверх воду, температура которой при этом не должна превышать 35 градусов, а количество содержащихся в ней нерастворимых примесей – не более 0,01%. Тип конструкции – насос с нижним забором воды.

Внимание! В данной модели отсутствует автоматическая система контроля за перегревом устройства.

• Модель Малыш-М. Данное устройство абсолютно идентично предыдущему по своим техническим характеристикам, разница лишь в системе подачи воды: в данном случае устройство осуществляет верхнюю подачу воды.
• Модель Малыш-З. Одна из самых популярных моделей для использования в небольших по диаметру скважинах ввиду некоторых отличительных особенностей. Например, насос очень компактен по своим габаритам, имеет небольшой вес, но при этом способен выдать около 0,5 куб. м воды в час при напоре в 20 м.
• Модель Малыш-К. В конструкцию встроена автоматическая термозащита. В остальном же модель абсолютно не отличается от базовой.

Подключение и особенности эксплуатации

Несколько слов о том, как правильно монтируется погружной насос Малыш. Во-первых, необходимо правильно вычислить глубину установки конструкции в скважину: учтите, что она должна быть меньше чем динамический уровень воды. Во-вторых, конструкция должна располагаться в вертикальном положении. В противном случае срок службы устройства существенно сократится.

Насос Малыш

Позаботьтесь о приобретении шланга соответствующего размера для оптимального напора воды. Обязательно просмотрите технические характеристики, указанные в прилагаемой к устройству инструкции, чтобы диаметр купленного водяного шланга обязательно совпал с диаметром выходного отверстия в устройстве. Этот – очень важный момент, поскольку от совпадения/несовпадения диаметра шланга будет зависеть эффективность эксплуатации насоса, а также вероятность перегрева его элементов. Если вы монтируете насос с нижним забором воды, располагайте его на расстоянии около 0,5 м от дна скважины; если с верхним – можно опустить его на дно. Для опускания насоса вниз воспользуйтесь либо капроновым шнуром, либо тонким стальным тросом.

Совет. При монтаже конструкции обязательно обратите внимание – не касается ли она своим корпусом стенок обсадной трубы. Если это так (что недопустимо, поскольку чревато существенным повреждением корпуса), наденьте на корпус насоса специальное резиновое кольцо, которое погасит вибрации.

Ни в коем случае не подключайте устройство к сети во время монтажа: это действие допустимо лишь после окончательной установки насоса.

Самостоятельный ремонт устройства

Следует сразу отметить, что при грамотной эксплуатации устройства все его конструктивные элементы исправно отработают положенный им срок. Но в некоторых случаях даже при правильной и аккуратной эксплуатации возможны сбои в работе насоса. Рассмотрим наиболее вероятные поломки и способы их устранения:

Монтаж насоса

• Снижение уровня подачи воды, насос при этом работает, вообще не издавая шума. В данном случае с большой долей вероятности можно говорить о снижение напряжения в локальной электросети. Выход из ситуации один – дождаться восстановления напряжения – подача воды автоматически возобновится.
• Снижение уровня подачи воды, насос при этом начал издавать громкий шум. Это может свидетельствовать об износе резинового поршня. Исправить неполадку можно, обратившись в сервисный центр.
• Снижение уровня подачи воды при нормальном функционировании устройства. Стоит проверить состояние резинового клапана. Велика вероятность его износа.
• Устройство не включается из-за срабатывания системы защиты. Скорее всего, произошло замыкание в катушке электропривода.

Совет. Не забывайте периодически осуществлять осмотр прибора для определения его состояния. Впервые осмотр осуществляется буквально через пару часов после первого включения устройства. Все последующие должны проводиться не реже 1 раза за сезон.

На этом мы заканчиваем рассмотрение особенностей эксплуатации насоса погружного типа Малыш. Удачной покупки!

Как разобрать погружной насос: видео

sandizain.ru

Водяной насос малыш технические характеристики

Погружной насос «Малыш» — обзор характеристик, отзывы потребителей и некоторый ремонт

Сферы применения погружного насоса Малыш

Жители сельской местности и дачники используют водяной насос Малыш в различных целях, а именно:

• обеспечивают водой как жилые, так и нежилые объекты;
• снабжают водой огородные и дачные участки;
• включают в автоматические системы полива, облегчающие уход за садовыми культурами;
• обеспечивают опрыскивание кустарников и насаждений, используя распылительные насадки;
• откачивают воду.

Важно! Данные модели насосов не следует использовать для откачки сильно загрязненной воды, так как при этом подвергаются быстрому износу детали их конструкций, что приводит к снижению срока эксплуатации.

Данное насосное оборудование, выпускаемое российскими производителями, получило широкое распространение из-за своей надежности, доступной стоимости и неприхотливости в эксплуатации. Отсутствие монтажа также сыграло в этом определенную роль. Ведь насос готов к работе непосредственно после погружения его корпуса в воду.

Основные технические характеристики

• производительность насоса Малыш составляет 432 л/мин без подъема воды;
• длина кабеля варьируется от 10 до 40 метров;
• диаметр заборной трубы должен быть не менее 80 мм;
• забор воды в зависимости от конкретной модели может быть верхним или нижним;
• подъем напора воды на высоту, достигающую 40 метров;
• мощность двигателя не более 250 Вт.

Важно! Данный насос способен перекачивать и поднимать воду не только из скважин, имеющих диаметр более 80 мм, но и с открытых водоемов и колодцев.

Установка бытового погружного электронасоса Малыш

На рисунке схематично показано, как должен быть размещен глубинный насос Малыш: в колодце и в скважине с фильтрационной обсадной трубой.

Схема установки вибрационного погружного насоса Малыш в скважину или в колодец

Принцип устройства и базовый ремонт

Устройство насоса Малыш основано на свойствах электромагнитных колебаний, которые передаются клапану-поплавку, вынуждающему колебаться мембрану и тем самым проталкивать воду. С помощью автоматического устройства обеспечивается контроль работы двигателя, который отключается при перегреве, а также после перекачки всего объема воды.

Модели насосов могут различаться по расположению всасывающих отверстий. или после перекачки всей воды. Предпочтительнее приобретать насос Малыш с верхним забором, так как в данном оборудовании электродвигатель находится снизу, а потому лучше охлаждается. Всасывающее отверстие, расположенное сверху, не захватывает со дна водозабора илистые отложение и иные примеси. Такое оборудование может работать без проблем в погруженном состоянии на протяжении длительного времени при уровне воды, находящемся ниже всасывающих отверстий.

Подобную ситуацию не перенесут модели с нижним забором воды. Поэтому за их работой необходимо следить, не оставляя на долгое время включенное оборудование без внимания. При покупке желательно выбирать модели с термозащитой, не допускающей перегрева двигателя. Проводить ремонт насоса Малыш своими руками можно в случае замены прохудившихся клапанов и при других незначительных поломках. К помощи специалистов необходимо прибегать в том случае, если у изделия не истек срок гарантии, а также при замене перегоревшего двигателя.

Погружной насос Малыш с верхним забором воды и с термозащитой

Предотвратить поломку приобретенного насосного оборудования позволяет правильно подобранная мощность, бережная эксплуатация и соблюдение рекомендаций, данных производителем.

Покупатели, внимательно относящиеся к эксплуатации насоса, довольны его работой и дают самые положительные отзывы. Подобрать подходящую модель насоса можно с помощью специалистов, которые помогут провести его установку и подключение.

Насос Малыш: технические характеристики и принцип работы

Насос вибрационный Малыш: устройство и характеристики

Исходя из названия устройства, можно сделать вывод, что его размер достаточно мал. Это утверждение верно – общая масса корпуса составляет всего лишь 3.5 кг, что поражает, учитывая, какое давление создает насос «Малыш» при перекачке воды.

Глубинный насос «Малыш»: характеристики и способ применения

Довольно часто владельцы земельных участков за городом сталкиваются с проблемой подключения к центральной системе водоснабжения ввиду ее отсутствия или отдаленности.
Однако большинство дачников имеют выход к природным источникам воды, например, колодцам:

• Ручной забор жидкости может занять много времени и требует немало усилий. Такая задача решается намного проще, с помощью специальных малогабаритных насосов.
• В последнее время число такой продукции на рынке заметно увеличилось, однако, большинство покупателей предпочитают зарекомендовавшие себя со временем системы.
• Прекрасным примером такого устройства является насос вибрационный «Малыш».

Ниже приведена таблица основных технических показателей «Малыша»:

Важной характеристикой данной системы следует считать диаметр насоса. «Малыш», как уже было сказано выше, имеет небольшой размер, поэтому, его диаметр составляет 80 мм. Тем не менее, стоит учитывать, что существуют и другие виды моделей, поэтому этот показатель может меняться.

Виды конструкций

Насос водяной «Малыш» может иметь две схемы устройства: с нижним и верхним забором воды. Разница заключается в расположении впускного клапана, через который жидкость проникает внутрь рабочего корпуса насоса и передается по шлангу вверх. В зависимости от этого насос располагается на разной глубине колодца или другого источника воды.

Насос «Малыш» с нижним забором воды рискует прослужить меньше, так как он засасывает песок и ил, находящийся на дне.

Вывод. Такие насосы лучше располагать в метре от самой глубокой точки.

• Системы с верхним забором воды не нуждаются в таком точечном расположении, они не могут быть использованы для определенных задач, например, выкачки воды из затопленных помещений. Также, они намного реже перегреваются.
• Вообще, насос «Малыш» вибрационный можно использовать для менее тривиальных задач, нежели выкачка воды из колодца.
• Некоторые владельцы подсобных хозяйств с помощью насоса(см.Бытовые центробежные насосы для воды: принцип действия и характеристики ) осуществляют полив и орошение участков. Другие же используют его в качестве запасного насоса на случай, когда основная, более мощная система, выйдет из строя.

Совет. Насос можно использовать для перераспределения воды в доме, подключив его к центральной системе. Главное условие для его правильной и бесперебойной работы – это чистота выкачиваемой жидкости, так как вода, богатая нежелательными веществами, может навредить элементам устройства.

Кроме того, необходимо учитывать, что насос «Малыш» водяной может работать исключительно на малых глубинах (до 40 м).

Устройство насоса «Малыш»

Установки погружного насоса

В комплект, предоставляемый покупателю, входят следующие элементы:

• Насос.
• Фильтр.
• Шланг для полива.
• Шланг для перекачки воды.
• Запчасти к устройству (клапан, поршень).
• Инструкция.

Примечание. Одним из важных приспособлений для работы с насосом следует считать веревку, с помощью которой устройство погружается в воду и держится на весу. Чаще всего, ее нужно покупать отдельно.

Принцип работы данной системы заключается в создании колебаний мембраны, которая вынуждает воду попадать внутрь отверстия клапана:

• Автоматика насоса может регулировать отключение мотора при перегреве, что позволяет исключить поломку.
• Однако, не все модели «Малыша» оборудованы соответствующими предохранителями, поэтому, необходимо делать постоянные перерывы в работе, отключая систему каждые 2 часа.

Расположение комплектующих элементов насоса внутри корпуса наглядно отображено на схеме снизу:

Дополнительные автоматизированные приспособления для насоса входят в более дорогие комплекты «Малыша».

К ним можно отнести следующие элементы:

1. Контроллер за сухим ходом.
2. Реле давления.
3. Пускозащитные предохранители.
4. Манометр.

Эти устройства крайне важны для поддержания постоянного давления внутри системы и предотвращение ее повреждения.

Целесообразность использования фильтра

Фильтр является одним из самых важных элементов насоса, ведь системы, которые постоянно работают с загрязненной водой, намного быстрее изнашиваются. Кроме того, такую воду невозможно использовать для питья и приготовления пищи.
Несмотря на то, что не все комплекты насосов включают фильтры, его приобретение настоятельно рекомендуется:

• Данный прибор может крепиться в нескольких местах насоса (например, возле обратного клапана).
• Он собирает мельчайшие частички грязи, находящиеся в воде, которые могут забиваться в щели рабочих деталей насоса, вызывая замыкания, заклинивания.

Использование фильтра позволяет продлить срок службы системы.

Правильная установка насоса «Малыш»

Инструктаж по установке

Помимо требований относительно глубины расположения работающей системы, правильная эксплуатация насоса зависит и от других немаловажных факторов, например, способа крепления:

• Корпус насоса опускается на глубину при помощи капронового шнура, который закрепляется в специальных пазах.
• Кроме того, нижнюю часть веревки следует снабдить подвеской с пружиной, которая будет гасить исходящие от мотора вибрации.

Совет. Стоит заметить, что выбор шнура зависит от степени нагрузки, которую он способен выдержать, дабы избежать разрыва и падения насоса на дно. Использование проволоки нежелательно, так как она будет передавать колебания, что может повредить крепления.

• Теоретически, корпус насоса должен плотно прилегать к стенкам колодца, в таком случае, исключаются всевозможные колебания.

Однако, это не всегда возможно, поэтому, в иных случаях, необходима перемотка насоса «Малыш» специальным прорезиненным жгутом, нейтрализующим пагубные вибрации.

Стоимость насоса «Малыш» и его преимущества перед конкурентами

Преимущество насоса перед другими конструкциями

Цена такой системы варьируется в зависимости от множества факторов, в диапазоне от 900-2500 р.
Итак:

• В комплект наборов входят разные по длине шланги, дополнительные насадки, фильтры и прочие комплектующие.
• Тем не менее, использование некоторых из них вовсе необязательно (к примеру, насадок для полива), другие же просто необходимы для постоянной и бесперебойной работы насоса (некоторые элементы автоматики, фильтр).
• Поэтому, самые дешевые наборы системы не рассчитаны на длительную эксплуатацию.

Отвечая на вопрос, какой насос, «Малыш» или «Ручеек», все же лучше выбрать, вспомним о принципе работы обоих:

• «Малыш» в своей базовой комплектации имеет впускной клапан в нижнем сегменте корпуса. Это, пожалуй, главный его недостаток.
• Тем не менее, существующие модификации «Малыш-3» и «Малыш-М» имеют рабочее отверстие вверху.
• Более того, производительность насоса «Малыш» несколько выше, а стоимость у обеих моделей примерно одинаковая.

Вывод. Поэтому, выбирая насос, «Ручеек» или «Малыш», стоит учитывать общие технические характеристики (так как моделей и вариантов комплектации достаточно много), и общую стоимость.

Гарантийное обслуживание и самостоятельный ремонт насоса «Малыш»

Поскольку данная модель насоса изготавливается несколькими предприятиями, предоставляемые гарантийные условия и сроки будут различаться. В среднем, производитель предлагает гарантию в течение 1-1.5 лет, а срок эксплуатации системы – около 3 лет.
Фактически, все зависит от способа использования насоса, общих нагрузок на него и соблюдения всех эксплуатационных норм:

• Такая небольшая продолжительность службы системы объясняется ее габаритами и компенсируется простотой внутреннего устройства конструкции, и возможностью самостоятельной замены некоторых деталей.
• Корпус насоса легко разбирается, внутри же он представлен несколькими элементарными деталями, которые легко отсоединяются.
• Большую часть комплектующих деталей нетрудно найти в соответствующих специализированных магазинах, поэтому, даже ремонт своими руками не составит большого труда.

Прилагается видео в этой статье, рассказывающее о самых распространенных поломках и проблемах, которые могут возникнуть при использовании насоса «Малыш».

Заключение

Исходя из вышесказанного, можно сделать вывод, что насос «Малыш» для колодца, например, прекрасно справляется с перекачкой воды на короткие дистанции. Более того, он может быть приспособлен для полива и орошения грядок(см.Как сделать правильно грядки ).
Снабженный таймером и другими устройствами автоматики, он может осуществлять эти функции автономно, в определенное время. Небольшая стоимость такого оборудования, а также простота в эксплуатации и обслуживании заставляют отдать предпочтение именно модели «Малыш»: насосы других марок стоят дороже, но не могут похвастаться такими характеристиками и сроками службы.

Вибрационный погружной насос «Малыш» — обзор

Полить огород, закачать воду в резервуар из колодца, реки, озера или даже из скважины — все это может погружной насос Малыш. Что приятно, стоит он совсем немного, правда и характеристики имеет скромные, но для полива огорода или обеспечения водой пары кранов его хватит.

Имеет скромные размеры и вес

Область применения

Погружной насос Малыш имеет невысокую цену, пригоден для перекачки чистой воды. Сильно загрязненную воду им лучше не качать — быстро сгорит. Применяют его в следующих случаях:

• для полива огорода;
• для набора воды в накопительные емкости;
• для водоснабжения дома, но с определенными ограничениями (об этом чуть ниже).

Качать воду погружной насос Малыш может из колодца, естественного источника — пруда, реки, озера. Подходит он для раздачи воды из емкостей. Можно его использовать и для скважин, но с оговорками. Так как тип насоса вибрационный, он создает колебания в толще воды, поднимая мельчайшие частицы (ил, глину, песок) со дна и всасывая их. Если в случае с колодцем это ничем, кроме непрозрачной воды не грозит, то при использовании насоса Малыш в скважине она может быстрее заилится. Во всяком случае таково распространенное мнение.

Чтобы в скважине или колодце погружной насос Малыш не бился о стенки, на его корпус надевают резиновые амортизаторы

Производители в рекомендациях к использованию указывают минимальный диаметр колодца или скважины — 90-100 см, некоторые модели (Малыш 3) могут работать в источниках диаметром 70-75 см. Тем не менее, используют их и в очень узких скважинах. Главное, чтобы он туда прошел. Но при этом он бьется о стенки скважины, создавая дополнительную вибрацию, и грозя расколотить обсадную трубу или повредить собственный корпус. Чтобы уменьшить биения на корпус надевают резиновые кольца (на фото выше). Они решают проблему.

Производители

Название «Малыш» и «Ручеек» давно стало нарицательным. Так сегодня называют небольшие погружные вибрационные насосы. Изначально производили их исключительно в России или в ближнем зарубежье, но сегодня на рынке предостаточно и китайских «Малышей». Вообще в России есть несколько производителей подобных насосов:

• В городе Ливны в Орловской области и в Бавленах Владимирской выпускают именно Малыши. Большинство идет с верхним забором воды, Малыши М — с нижним.
• Малыши производятся и в Климовске Московской области.
• В Курске и Кирове (завод Лепсе) выпускают насосы того же типа, но под другими названиями — Водолей.
• В Брянске (предприятие Тополь) выпускают Роднички. С таким же наименованием выпускают погружные насосы в Челябинске, а еще фирма Зубр.
• Агрегаты Ручеек выпускают в Могилеве (Беларусь).

Разные названия и фирмы, некоторые отличия в характеристиках. но все это погружные вибрационные насосы типа Малыш

Остальные марки — китайские. Как определить? Внимательно рассматривать упаковку и паспорт. Если это российский производитель, обязательно должен быть адрес, название предприятия, перечень сервисных служб и т.п. Если такой информации нет, это изделие родом из КНДР.

Технические характеристики

Как уже говорили, погружные насосы Малыш имеют небольшую мощность — в основном около 250 Вт, то есть создать высокое давление он не в силах. Их клоны с другими названиями можно найти немного более мощные.

Что еще важно — высота подъема — это на какое расстояние может перекачиваться вода.В технических характеристиках она должна быть больше той, которая вам необходима примерно на 20%.

Обратите внимание на электропитание, на которое рассчитана данная модель. Обычно это 200 В с возможными небольшими отклонениями порядка 5%, но реалии таковы, что в сети может быть и 240 В, а при таком напряжении насос с такими характеристиками сгорит. Выход — ставить стабилизатор или искать модель с более высоким рабочим напряжением (понижение от рабочего не так негативно сказывается на работе — понижается мощность).

Длина электрического кабеля может быть от 10 метров до 40

Важен еще такой показатель, как производительность. Он обычно указывается в литрах в минуту или в секунду. Эта величина показывает, сколько воды агрегат в состоянии перекачать в нормальных условиях. Для данного вида оборудования эта цифра совсем невелика — порядка 400 мл/сек. Такой погружной насос Малыш может обеспечить водой одну точку водоразбора — один поливной шланг или кран в доме. На что-то большее он без дополнительного оборудования не способен.

Каждая разновидность насосов представлена с разной длиной электрического шнура и от этого изменяется цена (чем длиннее шнур, тем дороже). Можно также найти разновидности с защитой от сухого хода, но можно сделать ее самостоятельно (смотрите ниже).

Установка в колодце или скважине

Погружной насос Малыш подвешивают на синтетическом тросе. Металлический трос или проволока быстро разрушаются от вибрации. Их использование возможно, если внизу — не менее 2-х метров — привязан синтетический трос. Для его закрепления в верхней части корпуса имеются проушины. В них продевается конец троса и тщательно закрепляется. Узел располагается не ниже чем в 10 см от корпуса насоса — чтобы его не засосало внутрь. Обрезанные края оплавляются, чтобы трос не расплетался.

Трос цепляется за специальную проушину

Подключение шлангов и труб

На выходной патрубок насоса надевается подающий шланг. Его внутренний диаметр должен быть чуть меньше (на пару миллиметров) диаметра патрубка. Слишком узкий шланг создает дополнительную нагрузку, из-за чего агрегат быстрее перегорает.

Допускается установка гибких резиновых или полимерных шлангов, а также пластиковых или металлических труб подходящего диаметра. При использовании труб насос к ним подключается куском гибкого шланга длиной не менее 2 метров.

Схема установки погружного вибрационного насоса

Шланг на патрубке закрепляется с помощью металлического хомута. Обычно тут возникает проблема: от постоянных вибраций шланг соскакивает. Чтобы этого не происходило, наружную поверхность патрубка можно обработать напильником, придав ей дополнительную шероховатость. Также можно проточить канавку под хомут, но сильно не увлекайтесь. Использовать лучше хомут из нержавейки с насечками — он придает дополнительную жесткость креплению.

Хомут лучше брать такой

Подготовка и спуск

Установленный шланг, трос и электрокабель стягивают вместе, устанавливая перетяжки. Первая ставится на расстоянии 25-30 см от корпуса, все остальные с шагом в 1-2 метра. Перетяжки можно сделать из липкой ленты, пластиковых хомутов, кусков синтетического шпагата и т.п. Использование металлической проволоки или хомутов запрещено — они при вибрации перетирают оболочки шнура, шланга или сам шпагат.

На оголовке колодца или скважины устанавливается перекладина, за которую будет крепиться трос. Второй вариант — крюк на боковой стенке.

Подготовленный насос аккуратно опускается на требуемую глубину. Вот тут тоже возникают вопросы: на какой глубине устанавливать погружной насос Малыш. Ответ двоякий. Во-первых, от зеркала воды до верхушки корпуса расстояние должно быть не более чем глубина погружения данной модели. Для «Малыша» фирмы Тополь это 3 метра, для агрегата PATRIOT — 10 метров. Во-вторых, до дна колодца или скважины должно быть не менее метра. Это для того, чтобы не сильно баламутить воду.

Связывать пластиком, капроновыми шнурами, липкой лентой, но не металлом (даже в оболочке)

Если погружной насос Малыш устанавливается в колодец, он не должен касаться стен. При установке в скважину, на корпус надевают резиновое пружинящее кольцо.

Опустив насос на требуемую глубину, трос закрепляют на перекладине. Обратите внимание: вся масса должна приходиться на трос, не на шланг и не на кабель. Для этого при скреплении шпагат натягивают, а шнур и шланг слегка ослабляют.

Установка в неглубоком колодце

При небольшой глубине колодца, когда длина троса менее 5 метров, для нейтрализации колебаний трос подвешивают к перекладине через пружинящую прокладку. Лучший вариант — кусок толстой резины, который может выдержать нагрузку (вес и вибрацию). Использование пружин нежелательно.

Варианты крепления погружных вибрационных насосов с верхним и нижним забором воды

Установка в реке, пруду, озере (горизонтально)

Эксплуатировать погружной насос Малыш можно и в горизонтальном положении. Подготовка его аналогична — надеть шланг, скрепить все стяжками. Только затем корпус надо обернуть резиновым листом толщиной 1-3 мм.

Вариант вертикальной установки в открытом водоеме

После того, как насос опущен под воду, его можно включать и эксплуатировать. Он не требует каких-либо дополнительных мероприятий (заливки и смазки). Остужается он при помощи прокачиваемой воды, именно потому включения без воды крайне плохо на него влияют: мотор перегревается и может перегореть.

Особенности эксплуатации

В некоторых моделях погружных вибрационных насосов для колодцев есть защита от перегрева. Это очень полезная функция, предотвращающая перегорание мотора. При длительной работе или при нарушениях эксплуатационных условий встроенное термореле (защита от перегрева) размыкает цепь питания, выключая насос. Через некоторое время реле приходит в исходное состояние и работа возобновляется.

Еще вариант защитных колец

Если ваш насос отключился по перегреву, желательно сразу выяснить причину. Отключение может быть вызвано отсутствием воды, повышенным напряжением. Если так, запускать оборудование нужно только когда все придет в норму. Еще одна возможная причина — забился всасывающий патрубок. С этим можно бороться только достав насос, разобрав и прочистив его, что на гарантийном сроке делать противопоказано. Хотя, если у вас насос забился, вы уже нарушили правила эксплуатации — он пригоден для перекачки только чистой воды.

Защита от сухого хода

Так как многие модели Малышей опускать ниже трех метров от зеркала воды нельзя, при малом дебите возникает угроза, что вода закончится, а насос будет продолжать работать и в результате перегорит. Чтобы избежать этой ситуации можно установить датчик уровня воды. Это датчик-поплавок, который называют еще «лягушка». Работает он очень просто:

Поплавковый датчик уровня воды

• когда он поднят вверх, контакты замкнуты, питание подается;
• когда уровень воды опускается, опускается и поплавок, контакты в датчике размыкаются, разрывая цепь питания;
• вода постепенно набирается, поплавок поднимается выше, на определенном уровне контакты снова замыкаются, насос включается в работу.

Стоит такой датчик — менее 1 т.р. устанавливается просто — в разрыв питающего кабеля, зато польза от него большая.

Работа с гидроаккумулятором

Вообще, вибрационные погружные насосы не предназначены для работы в связке с гидроаккумулятором. Они не могут создавать достаточно высокое давление. Но… при определенных условиях они работают. Схема сборки стандартна: насос, реле давления. манометр, гидроаккумулятор, все это собирается через пятивыводной штуцер. Для нормальной работы на конце погруженного в воду шланга устанавливается обратный клапан (чтобы вода не стекала обратно в колодец). Еще одно условие — гидроаккумулятор должен быть значительной емкости (100 или 150 литров).

Схема водоснабжения частного дома с погружным вибрационным насосом Малыш

Собрав данную схему требуется настроить реле давления. Его задают чем меньше, тем лучше, иначе Малышу не хватит мощности. Но даже при небольшом давлении работать все будет от силы пару лет, но скорее — год-полтора.

Что сделать, чтобы работал дольше

Насосы типа Малыш стоят очень немного, но и служат недолго — около 2-3 лет. При их производстве используются недорогие материалы — для снижения себестоимости. Если сразу после покупки провести некоторые мероприятия, а также проводить регулярные «техосмотры», можно значительно продлить срок эксплуатации. Итак, что можно сделать:

• Винты, скрепляющие корпус сразу заменить на более длинные, их дополнить контргайками. Если этого не сделать, болты разбалтываются и ломают шток.
• Раз в месяц осматривать насос, при перекачке загрязненной воды разбирать и промывать.
• При эксплуатации с гидроаккумулятором выставить минимальное давление.
• Установить защиту от сухого хода.
• Подавать напряжение через стабилизатор.

Некоторые из мероприятий затратны. Например, стабилизатор стоит примерно также или даже больше этого насоса, но его можно использовать и с другими типами, а все они будут лучше работать при стабильном напряжении. А вот поменять болты — это ключевой момент, который требуется выполнить.

Источники: http://aqua-rmnt.com/vodosnab/nasos/nasosy-otzyvy/pogruzhnoj-nasos-malysh.html, http://parnik-teplitsa.ru/nasos-malysh-tehnicheskie-harakteristiki-298, http://stroychik.ru/vodosnabzhenie/pogruzhnoj-nasos-malysh

santex1.ru

Погружной насос Малыш: технические характеристики

Эксплуатационные характеристики насосного оборудования, изготовленного в нашей стране, составляют достойную конкуренцию по качеству зарубежным аналогам. Например, насос Малыш, технические характеристики которого позволяют не только экономно подойти к решению садово-огородных и дачных задач, но и самостоятельно подключать и использовать это оборудование. Специализированные навыки не потребуются.

…

Вконтакте

Facebook

Twitter

Мой мир

Назначение

С вибрационным насосом “Малыш” от отечественного производителя можно оборудовать автоматическую поливную систему не только садового участка, но и большого поля, даже посадки.

Вода может закачиваться с помощью насоса, обеспечивая влагой любое количество точек водопроводной системы на фермерских угодьях среднего размера.

При затоплении подвала или подсобного помещения процесс откачивания воды значительно упрощается благодаря компактным габаритам устройства. Можно будет быстро исправить критическую ситуацию.

Устройство в ходе использования позволяет выбирать наиболее подходящий забор воды. Нижний клапан является более эффективным для резервуаров, диаметр которых превышает сто миллиметров. Это удобно для откачки воды из затопленного подвального помещения. Недостатком оборудования с нижним забором является частое засорение грязью, а также различными частицами мусора. Чтобы этого не происходило, специалисты рекомендуют использовать специальный фильтр.

Внимание! Погружной насос Малыш для особо загрязненной воды следует брать с верхним клапаном. Риск случайной поломки будет значительно ниже.

Что же касается насоса, забор которого находится вверху, то засорение здесь происходит намного реже, часто вообще такого не наблюдается. Такой насос намного быстрее охлаждается, по сравнению с устройством нижнего забора.

Принцип работы

Когда речь идет об особенностях погружного насоса “Малыш”, то здесь можно отметить следующее. Принцип работы насоса малыш – инертный, то есть благодаря колебательным движениям жидкости обеспечивается выработка высокого давления.

Производительность насоса Малыш — 432 л/с.
Происходит это таким образом. Вибратор изготовлен в виде якоря, чтобы надежно зафиксировать на нем шток. При включении прибора в электросеть происходит притяжение якоря к магниту, что заставляет его выключиться.

При этом с помощью специальной пружины шток и якорь возвращаются в изначальное положение. Количество колебаний настолько велико (приблизительно пятьдесят раз в секунду), что простая конструкция системы получает необходимое для эффективной работы давление.

Параметры

Вибрационный насос Малыш имеет такие показатели:

• рабочее напряжение — 220 Вт;
• рабочая глубина — около 40 м;
• мощность — 245 Вт;
• верхний и нижний забор воды.

Погружной насос Малыш имеет характеристики, благодаря которым производитель завоевал популярность среди владельцев дачных угодий.

Современные модели оборудованы встроенной автоматической защитной системой. Теперь даже при сухом ходе двигателя перегрев аппарата практически исключен.

Нестабильное напряжение в электросети, характерное для отдаленных от города местностей, также не влияет на производительность оборудования. При перепадах напряжения в сети срабатывает защитная автоматика.

Устройство защиты позволяет контролировать уровень воды в емкости, поэтому при ее недостаточном количестве происходит отключение агрегата. Поплавковая система реагирует на поднятие воды до определенного уровня, благодаря чему двигатель снова приходит в рабочее состояние. Для защитной системы и самого аппарата требуется один и тот же источник питания, что не создает дополнительных проблем при его подключении.

Модификации

Современный рынок представляет ряд вариаций данного устройства.

Для классической модели с нижним забором воды характерны:

• способность перекачивать воду на расстояние от ста до ста пятидесяти метров. Рекомендуется для использования на большом дачном участке для полива. Диаметр насоса “Малыш” от 18 до 22 мм;
• в базовой модели отсутствуют защита от перегрева, фильтр и защита от перепада напряжения (реле), поэтому цена агрегата существенно отличается от других моделей;
• отремонтировать своими руками можно защиту от загрязнений, но остальные комплектующие должен налаживать мастер;
• максимальный уровень погружения — не более пяти метров.

Совет! Допустимый уровень концентрации присадок в загрязненной среде не должен превышать 0.01%, а температура воды не более 35 градусов по Цельсию.

Технические характеристики модификации “Малыш-М” схожи с классической моделью. Отличие между ними состоит лишь в одном: забор воды осуществляется с помощью верхнего клапана. Часто его рекомендуют применять для тех случаев, когда загрязненность дна не позволяет использовать классическую модель.

Практически полностью идентичен базовой модели “Малыш-К”. Его отличительной особенностью является встроенная защита от перегрева. Такой агрегат — хороший вариант при сравнительно ограниченном бюджете, а также необходимости непрерывного использования. Постоянно контролировать его работу не требуется, что немаловажно при длительном отсутствии владельца дачного участка.

Малыш-З — одна из моделей серии, которая подходит для подъема воды из небольшого колодца.
Цена его немного больше, чем у базовой модели, зато конструкционные отличия существенные:

1. Защита электрического двигателя и самого прибора обеспечивается монолитным герметичным блоком, в котором они размещены. Благодаря этому достигается полное исключение попадания воды.
2. Показатели номинальной мощности составляют 165 Вт. Это меньше, чем у классической модели, что позволяет сэкономить электроэнергию, но давление у модели Малыш-З за счет этого не падает. Обеспечение водоснабжения из небольшой скважины ему вполне под силу.
3. Напор 20 м позволяет выдавать объемный расход жидкости равный 0.432 м³/час.
4. Масса устройства не больше трех килограмм.
5. Модель оснащена защищенным от воды кабелем.
6. Фильтра нет, но его вполне реально установить самостоятельно.

Важно! При выборе откачивающего устройства большое значение имеют условия эксплуатации.

Если необходимости во встроенных модификациях нет, то и платить за них не стоит.

Правила эксплуатации

Насосное оборудование предназначено для работы при специфических условиях, поэтому риск поломки значительно увеличивается. Появления неисправностей можно избежать, соблюдая правила использования агрегата. Важно осуществлять необходимый ремонт своими руками, проводить профилактические работы.

Примеры самых частых неполадок:

• засорение труб по причине не проведенной вовремя замены фильтрующего устройства или его полного отсутствия;
• изношенные детали;
• закупоренные илом входные и выходные отверстия;
• засорившийся механизм.

Внимание! Для устройства с верхним забором воды фильтр также необходим, как и для агрегатов с нижним. Мусор есть не только на дне.

Для предотвращения дефектов следует установить фильтр, который задержит частицы мусора, что продлит срок эксплуатации оборудования Одним из самых эффективных моделей фильтров является ЭФВП-Ст-38-125. Он задерживает частицы мусора величиной около ста пятидесяти микрон. Процесс установки не представляет никакой сложности.

Установка и подключение

Монтируют вибрационный насос Малыш с нижним забором воды на высоте одного метра от дна, чтобы мусор меньше засорял механизмы. Для модели с верхним клапаном делать это не обязательно, так как его клапан размещается высоко.

Снизить вибрацию в процессе работы позволит капроновый шнур, конец которого крепится к специальному отверстию на корпусе. Другой конец соединяется со специальной эластичной подвеской.

В ходе эксплуатации насос Малыш ремонт может потребовать в случае постоянных ударов о стенки ограниченного пространства. С целью защиты на него надевают плотную резину, обеспечивающую амортизацию. Для всех моделей марки “Малыш” требуется вертикальное расположение. Не следует также превышать допустимые показатели уровня воды.

Соответствующие размеры оборудования — залог его эффективной и долговременной работы, поэтому важно, чтобы он идеально подошел к устройству. Запрещено включать устройство в сеть при подключении, ведь речь идет о соприкосновении жидкости и электричества. Короткий электрический кабель удлиняют, при этом участок соединения должен выходить за границы резервуара.

Чаще всего “Малыш” нуждается в чистке, которую можно провести своими руками.
Основные этапы:

1. Сделайте несколько насечек, согласно которым проще собрать части агрегата после чистки. Они помогут при сборке установить комплектующие на свои места.
2. Раскручивайте винты, сжимая с помощью тисков места их уступов.
3. Установите поршневой диск, используя штангенциркуль для соблюдения параллельности.

Полезное видео: как отремонтировать насос Малыш

Сегодня на рынке представлена продукция множества производителей — “Родничок”, “Малышок” и другие. Каждый представляет оборудование с разными характеристиками, поэтому при выборе следует обратить внимание на технические и эксплуатационные свойства каждой модели.

stroim.guru
