Как правильно установить водяной циркуляционный насос для отопления

Здесь вы узнаете:

Циркуляционные насосы становятся все более привычными модулями в домашних системах отопления. Они обеспечивают правильную циркуляцию теплоносителя, что способствует равномерному прогреву всего домовладения. Срок службы современных моделей достигает 10-15 лет. Давайте посмотрим, как правильно выбрать и установить водяной насос для отопления дома и для чего он вообще нужен.

Необходимость циркуляционных насосов

Прежде чем мы расскажем, как правильно установить циркуляционный насос для отопления вашего жилища, поговорим немного о том, для чего он нужен в отопительной системе. Тонкие пластиковые трубы появились в продаже совсем недавно. Их предшественниками являются более толстые металлические трубы большого диаметра. Обладая солидным запасом прочности и повышенной пропускной способностью, они обеспечивали беспрепятственное протекание теплоносителя по системе отопления.

Водяные насосы раньше были не нужны, так как толстые трубы не создавали серьезного гидростатического сопротивления. Следует отметить и конструкцию старых отопительных приборов – их внушительные внутренние объемы не создавали особых препятствий для протекания теплоносителя. Только вот монтировать контуры нужно было по особой схеме:

  • От котла устанавливалась высокая труба, поднимающая теплоноситель выше всех отопительных приборов;
  • В самой высокой точке монтировался расширительный бачок;
  • Подающая труба монтировалась под наклоном, чтобы теплоноситель беспрепятственно тек в сторону радиаторов;
  • Обратная труба нужно было монтировать под наклоном в сторону отопительного котла.

Такая схема, не включающая в себя водяные насосы, обеспечивала отличную работу отопления.

Проблемы создавались только в том случае, если нужно было обогреть большой дом. В этом случае теплоноситель тек по системе с затруднениями, так как большой контур создает высокое сопротивление. Чем длиннее трубы и чем больше отопительных приборов, тем больше препятствий. В двухэтажных особняках сопротивление и вовсе достигает высочайших величин. Как следствие мы наблюдаем:

Озвученные проблемы решаются двумя способами – более тщательной проработкой схемы системы отопления или применением водяного насоса.

  • Неравномерный прогрев системы отопления;
  • Холодные ответвления;
  • Перегрев котловой воды.

Особенности современных отопительных систем

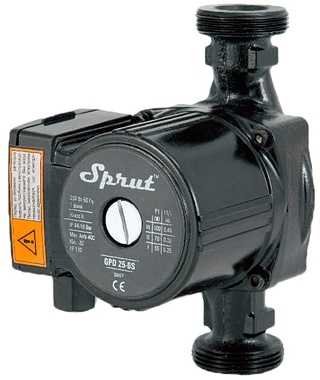

Водяной отопительный насос представляет собой небольшой прибор с электродвигателем и крыльчаткой, обеспечивающими нормальную циркуляцию теплоносителя в системе. В современном отоплении без него обойтись – сказывается большое количество изгибов, небольшой просвет пластиковых и металлопластиковых труб, а также небольшая емкость отопительных приборов.

Такое количество препятствий становится причиной возрастания гидростатического сопротивления в системе отопления. Сказывается и изобилие дополнительных элементов – это термостатические клапаны, коллекторы, гидрострелки и многое другое. Немало проблем создает стремление запрятать все трубы в стены, чтобы снаружи были видны только радиаторы – в этом случае без водяной помпы для отопления дома не обойтись.

Масла в огонь добавляет полное отсутствие уклонов в современном отоплении – все трубы располагаются в горизонтальной плоскости, без отклонений по высоте.

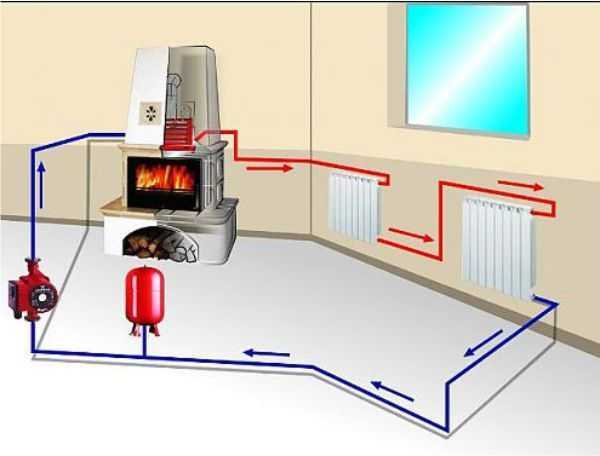

Водяные насосы востребованы в системах отопления закрытого типа.

Здесь теплоноситель течет по замкнутому контуру, не контактируя с атмосферой. Для монтажа систем используются тонкие пластиковые трубы, поэтому обеспечить нормальное протекание теплоносителя здесь просто невозможно – необходимо обязательно поставить на отопление водяной насос.

Помпу можно поставить и в систему отопления открытого типа, сразу же после отопительного котла, но обязательно перед расширительным бачком, а не после него.

Два насоса в системе отопления и больше

Для того чтобы обеспечить экономичную работу отопления, советуем приобретать более продвинутые энергосберегающие модели водяных насосов.

Водяной насос для циркуляции воды в отоплении частного дома часто является не единственным в системе. Модой последних лет являются водяные теплые полы. Они обеспечивают нагревание напольных покрытий, создавая комфортную атмосферу для пребывания людей. Так как основой для их изготовления служат тонкие трубы из сшитого полиэтилена, самостоятельная циркуляция теплоносителя в них невозможна. Поэтому в систему ставится дополнительный насос.

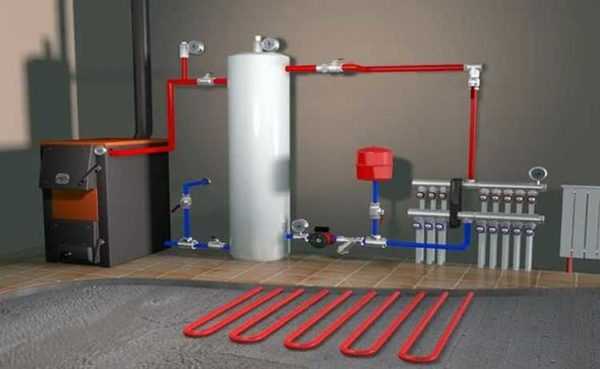

Системы теплых полов требуют обязательного монтажа водяного насоса. Он ставится в распределительную коробку, рядом с термостатическими клапанами, после чего его нужно подключить к электросети. Работает он только в контуре теплых полов, в то время как второй насос гоняет теплоноситель по остальному контуру отоплению.

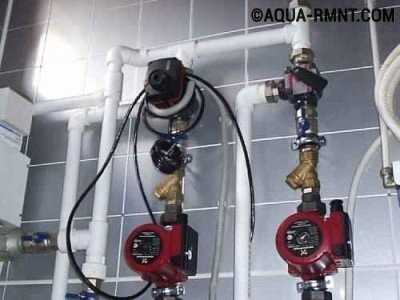

Также существуют схемы систем отопления с несколькими отопительными контурами. Планируя создать независимый обогрев по этажам и комнатам, потребители задумываются – сколько насосов нужно для отопления частного дома. Один электронасос здесь ставится общим, в подачу или на обратку, далее устанавливается по отдельной помпе на каждый контур.

Как выбрать водяной насос для отопления дома

Насос для отопления в частном доме выбирается по нескольким основным параметрам:

  • Производительность и напор;
  • Тип ротора;
  • Потребляемая мощность;
  • Тип управления;
  • Температура теплоносителя.

Давайте посмотрим, как выбирают водяные насосы для отопления частного дома.

Производительность и напор

Правильно сделанные расчеты помогут вам подобрать агрегат, наиболее полно удовлетворяющий вашим запросам, а значит поможет сберечь семейный бюджет.

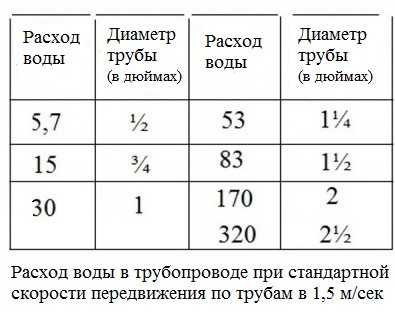

Под производительностью водяного электронасоса подразумевается его способность перемещать определенное количество воды в минуту. Для расчета используется следующая формула – G=W/(∆t*C). Здесь С – это тепловая емкость теплоносителя, выраженный в Вт*ч/(кг*°С), ∆t – это разница температур в обратной и подающей трубах, W – требуемая тепловая мощность для вашего дома.

Рекомендованная разница температур при использовании радиаторов составляет 20 градусов. Так как в качестве теплоносителя обычно используется вода, то ее теплоемкость составляет 1,16 Вт*ч/(кг*°С). Тепловая мощность рассчитывается для каждого домовладения индивидуально и выражается в киловаттах. Подставьте эти значения в формулу и получите результаты.

Напор вычисляется в соответствии с потерями давления в системе и выражается в метрах. Потери считаются следующим образом – считаются потери в трубах (150 Па/м), а также в других элементах (котел, фильтры очистки воды, радиаторы). Все это складывается и умножается на коэффициент 1,3 (обеспечивает небольшой запас в размере 30% на потери в фитингах, изгибах и т. д.). В одном метре 9807 Па, следовательно, делим полученное суммированием значение на 9807 и получаем необходимый напор.

Тип ротора

В домашнем отоплении используются водяные помпы с мокрым ротором. Они отличаются простой конструкцией, минимальным уровнем шума и отсутствием необходимости в проведении технического обслуживания. Также для них характерны небольшие габариты. Смазывание и охлаждение в них осуществляется с помощью теплоносителя.

Что касается водяных насосов сухого типа, то в домашнем отоплении они не применяются. Они громоздкие, отличаются высоким уровнем шума, требуют охлаждения и периодической смазки. Также они нуждаются в периодической замене уплотнителей. А вот пропускная способность у них большая – по этой причине они применяются в системах отопления многоэтажных домов и крупных промышленных, административных и хозяйственных зданиях.

Потребляемая мощность

Наименьшей потребляемой мощностью обладают самые современные водяные насосы с классом энергопотребления «А». Их недостатком является дороговизна, но лучше один раз вложиться, чтобы получить разумную экономию электроэнергию. Кроме того, дорогие электронасосы обладают меньшим уровнем шума и продолжительным сроком службы.

Тип управления

Через специальное приложение вы сможете получить информацию о работе приборе где бы вы не находились.

Обычно регулировка скорости вращения, производительности и напора выполняется трехпозиционным выключателем. Более продвинутые помпы наделяются электронными системами управления. Они контролируют параметры отопительных систем и позволяют экономить электроэнергию. Самые продвинутые модели управляются в беспроводном режиме, прямо со смартфона.

Температура теплоносителя

Водяные насосы для отопления частного дома отличаются по диапазону рабочих температур. Отдельные модели выдерживают нагревание до +130-140 градусов, именно таким и следует отдать предпочтение – они справятся с любыми тепловыми нагрузками.

Как показывает практика, эксплуатация на предельной температуре возможна разве что самое непродолжительное время, поэтому наличие солидного запаса станет плюсом.

Прочие характеристики

При выборе водяного насоса для отопления необходимо обратить внимание на максимальное рабочее давление для выбранной модели, монтажную длину (130 или 180 мм), тип соединения (фланцевое или муфтовое), наличие автоматического отводчика воздуха.

Также обращайте внимание на бренд – ни в коем случае не покупайте дешевые модели от малоизвестных разработчиков. Водяной насос – это не та деталь, на которой следует экономить.

Подключение циркуляционного насоса к системе отопления

Установка циркуляционного насоса в системе отопления частного дома начинается с выбора места его размещения. Следует определиться, где делать врезку – в подаче или в обратке. Последний вариант является наиболее распространенным. В системах открытого типа он может ставиться и на подающую трубу, но только сразу же после котла, до расширительного бачка.

Также правила установки гласят о том, что в теплообменнике котла не должно быть разрежения – оно создается водяными насосами. Следовательно, оптимальным местом размещения является именно обратная труба, а не подающая.

Размещение водяных отопительных насосов для дома в обратной трубе обладает очень важным плюсом – температура теплоносителя в этой области более низкая, что обеспечивает хорошее охлаждение электронасоса. В подающей трубе он будет работать при температуре, близкой к максимальному значению, а это уже минут.

В случае с теплыми полами помпа монтируется в распределительном шкафу. При использовании нескольких контуров водяные насосы монтируются как можно дальше от котла, за гидрострелкой – по одному насосу на каждое направление. Размещение на подающей трубе возможно и в том случае, если контур не разветвляется, но он слишком длинный – электронасос в этом случае ставится подальше от отопительного котла.

Правильная установка дополнительного насоса предусматривает его питание и включение отдельно от других насосов в системе.

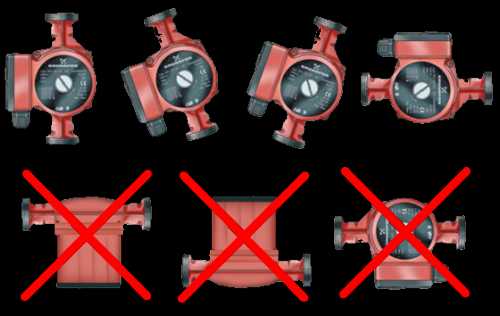

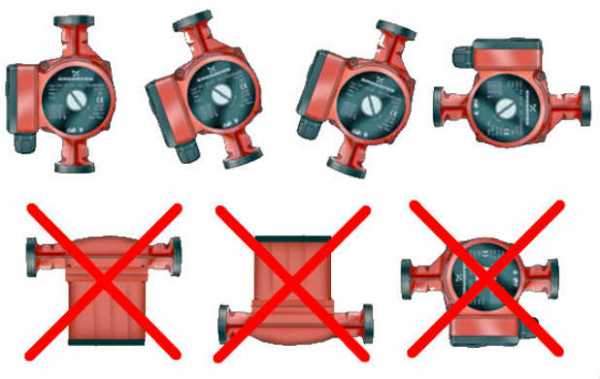

Положение водяного насоса в пространстве

Мы уже определились, где ставить циркуляционный насос на отопление и разработали краткую инструкцию – если контур не разветвляется, ставим его на обратку. В случае с несколькими контурами схема подключения будет иной – ставим по насосу на подающие трубы каждого направления.

Независимо то того, куда будет ставиться водяной насос для домашнего отопления, ось его ротора должна располагаться строго в горизонтальном положении.

По другим осям его положение может быть произвольным. Но его электрическая схема не должна располагаться снизу, чему есть вполне логичное объяснение – при аварии узла электросхема зальется теплоносителем, что вызовет короткое замыкание.

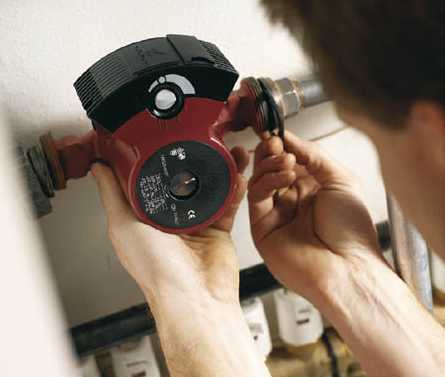

Проведение монтажных работ

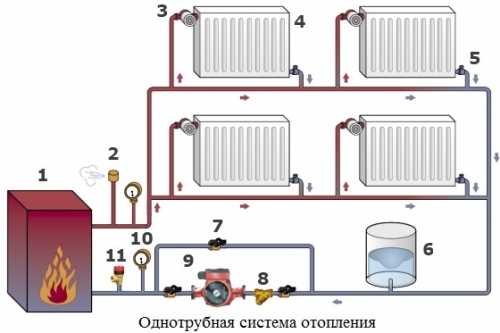

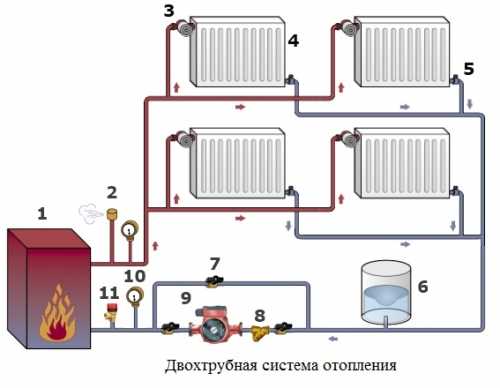

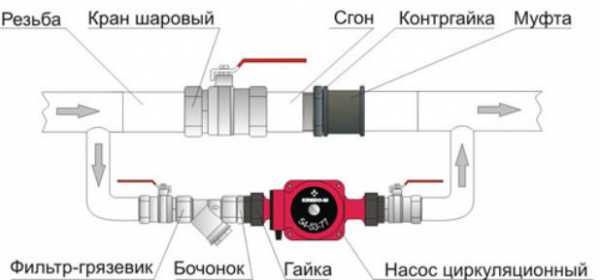

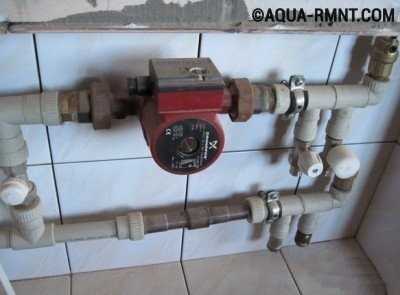

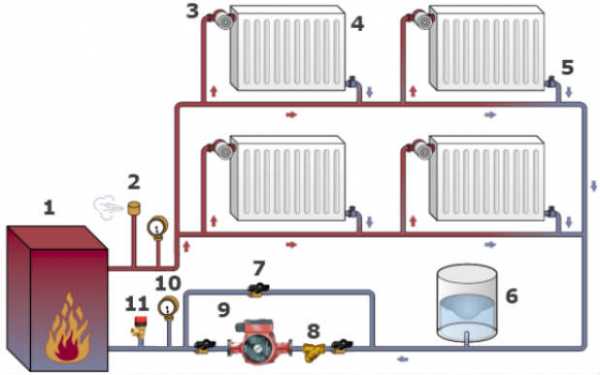

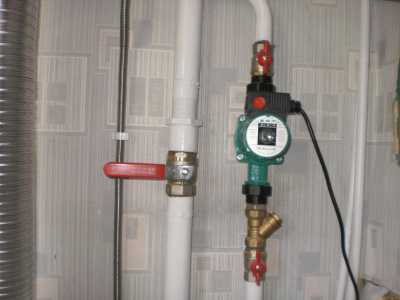

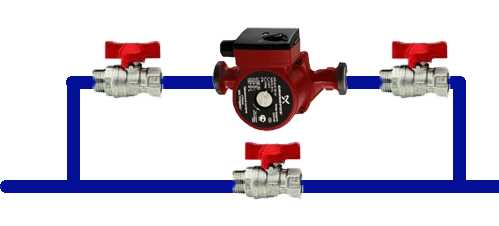

Водяной насос ставится в систему отопления через байпас. Взгляните на его чертеж и ознакомьтесь с основными элементами:

Схема подключения с байпасом хороша тем, что позволяет в любой момент переключиться с естественной циркуляции на принудительную. Также она поможет выполнить замену водяного насоса без остановки и слива всего отопления.

  • Циркуляционный насос (1) – главное действующее «лицо» в системе;
  • Отсекающие краны (3) – отключают насос от отопления;
  • Кран байпаса (4) – обеспечивает продвижение теплоносителя только через насос или по обоим протокам;
  • Грязевой фильтр (2) – обеспечивает грубую фильтрацию от крупных механических загрязнений.

Давайте посмотрим, как подключить насос к котлу отопления и что для этого нужно. Для начала осматриваем место установки, чтобы найти свободное пространство для размещения байпаса. На следующем этапе собираем элементы байпаса, подготавливаем краны, гайки, сгоны и грязевой фильтр. Также нам потребуется набор ключей для соединения отдельных узлов, и уплотнители.

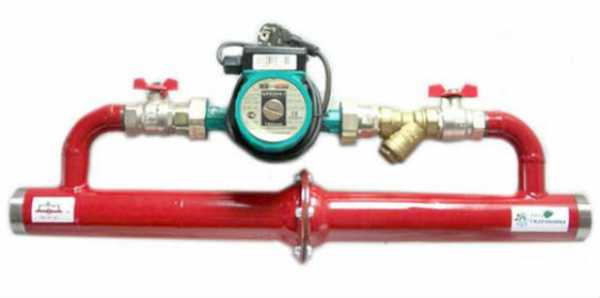

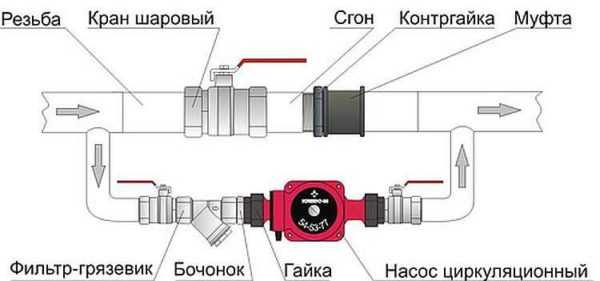

Приступаем к сборке байпаса – формируем участок с водяным насосом, прикрутив к нему грязевой фильтр и краны. Далее приступаем к осмотру участка трубы, на котором будет происходить врезка. Вырезаем кусок под кран байпаса, берем участок с насосом, вырезаем под него отверстия. Далее привариваем все элементы и только тогда затягиваем ключами все резьбовые соединения – делать это до сварки нельзя.

Также можно установить на насосе отопления обратный клапан – он поможет избежать движения теплоносителя не в ту сторону.

Подключив водяной насос к напольному или настенному котлу, приступаем к электрическим работам – подключаем к клеммам электрические провода с питанием. Здесь рекомендуется поставить отдельный автомат УЗО, выбрав образец на 1 или 2 кВт.

Следующий этап – запуск водяного насоса. Для этого его нужно заполнить водой, убрав из него воздух. Удаление воздушной пробки осуществляется через встроенный спускник или через винт-пробку. Открываем все краны, открываем спускник или откручиваем винт-пробку, ждем, пока выйдет воздух и польется вода. После этого систему герметизируем и пробуем запустить водяной насос. Если прибор шумит, значит, воздушная пробка вышла не вся – выворачиваем частично винт-пробку и держим систему открытой до тех пор, пока не исчезнут воздушные пузырьки.

Далее остается только отрегулировать скорость вращения вала, чтобы производительность была чуть меньше нормы. Ничего страшного в том, чтобы установить водяной насос в системе отопления своими руками, нет – нужно только уметь работать с инструментами. При возникновении проблем проконсультируйтесь со специалистами.

remont-system.ru

Установка циркуляционного насоса: схемы, правила монтажа

В системы отопления с принудительной или естественной циркуляцией ставят циркуляционные насосы. Он нужны для повышения теплоотдачи и для возможности регулировки температуры в помещении. Установка циркуляционного насоса — задача не самая сложная, при наличии минимума навыков справиться можно самостоятельно, своими руками.

Что такое циркуляционный насос и для чего он нужен

Содержание статьи

Циркуляционный насос это такое устройств, которое изменяет скорость движения жидкой среды без изменения давления. В системах отопления ставится для более эффективного обогрева. В системах с принудительной циркуляцией он — обязательный элемент, в гравитационных — можно ставить, если требуется увеличить тепловую мощность. Установка циркуляционного насоса с несколькими скоростями дает возможность менять количество переносимого тепла в зависимости от температуры на улице, поддерживая таким образом стабильную температуру в помещении.

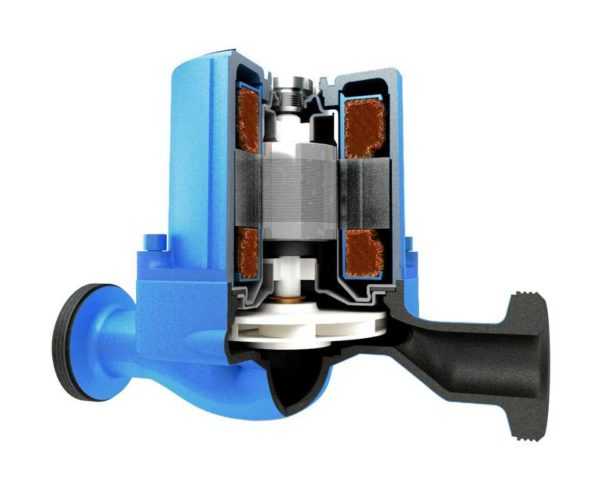

Циркуляционный насос с мокрым ротором в разрезе

Есть два типа подобных агрегатов — с сухим и мокрым ротором. Устройства с сухим ротором имеют высокий КПД (порядка 80%), но сильно шумят, требуют регулярного обслуживания. Агрегаты с мокрым ротором работают почти бесшумно, при нормальном качестве теплоносителя могут качать воду без отказов более 10 лет. Они имеют меньший КПД (порядка 50%), но их характеристик более чем достаточно для отопления любого частного дома.

Про выбор циркуляционного насоса для систем отопления читайте тут.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве. Остальное неважно.

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Обвязка

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

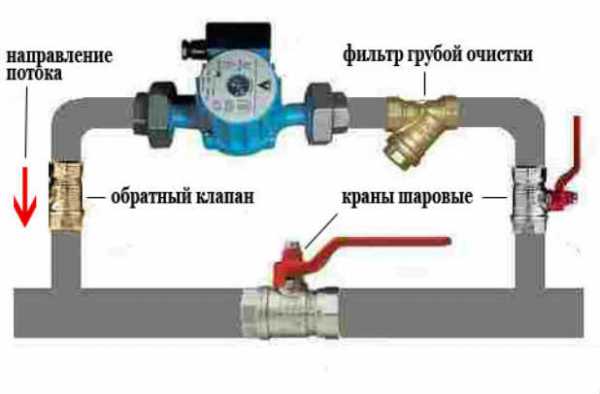

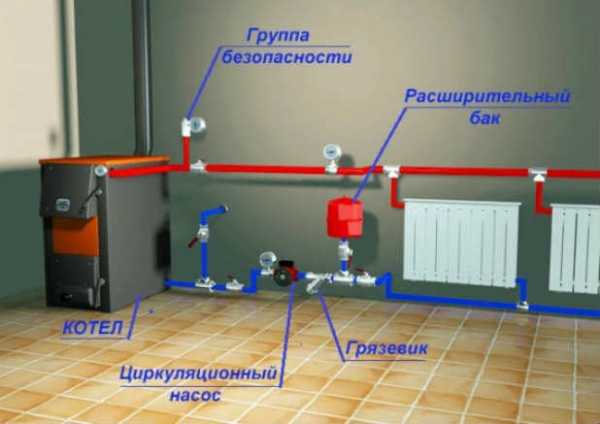

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

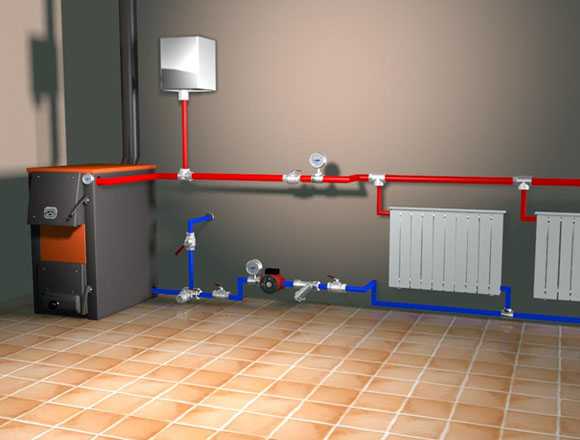

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Подключение к электропитанию

Работают циркуляционные насосы от сети 220 в. Подключение — стандартное, желательна отдельная линия электропитания с автоматом защиты. Для подключение требуются три провода — фаза, ноль и заземление.

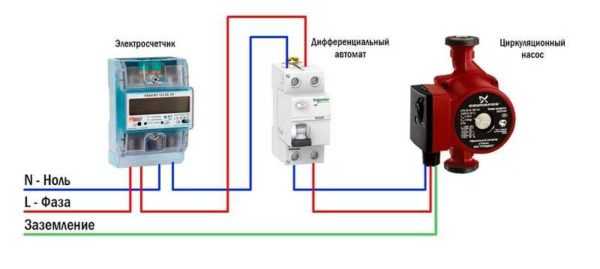

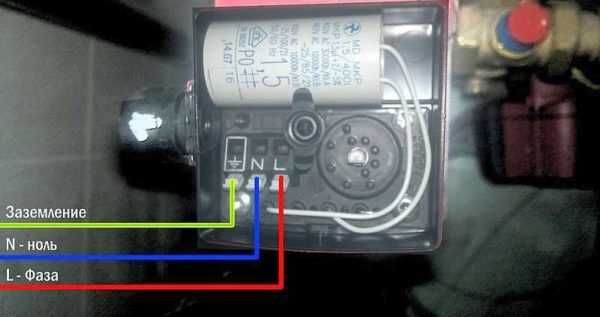

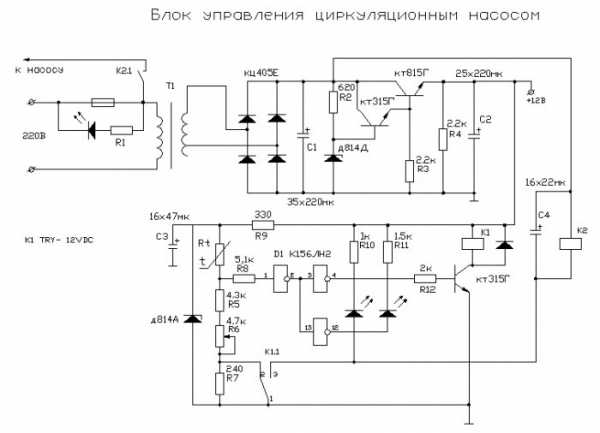

Схема электрического подключения циркуляционного насоса

Само подключение к сети можно организовать при помощи трехконтактных розетки и вилки. Такой способ подключения используется, если насос идет с подключенным питающим проводом. Также можно подключить через клеммную колодку или напрямую кабелем к клеммам.

Клеммы располагаются под пластиковой крышкой. Ее снимаем, открутив несколько болтов, находим три разъема. Они обычно подписаны (нанесены пиктограммы N — нулевой провод, L — фаза, а «земля» имеет интернациональное обозначение), ошибиться трудно.

Куда подключать кабель электропитания

Так как от работоспособности циркуляционного насоса зависит вся система, имеет смысл сделать резервированное питание — поставить стабилизатор с подключенными аккумуляторами. При такой системе электропитания все будет работать и несколько суток, так как сам насос и автоматика котла «тянут» электричества по максимуму 250-300 Вт. Но при организации надо все просчитать и подобрать емкость аккумуляторов. Недостаток такой системы — необходимость следить за тем, чтобы аккумуляторы не разряжались.

Как подключить циркуляционник к электричеству через стабилизатор

stroychik.ru

Как установить циркуляционный насос в систему отопления

С необходимостью самостоятельного монтажа циркуляционного насоса сталкиваются многие. Причины, как правило, две – или котел изначально не имеет в своем составе насоса (а менять трубы на изделия с большим сечением нерационально), или его мощности недостаточно для равномерного обогрева всех помещений, через которые проложен отопительный контур.

К примеру, если отапливаемая пристройка (гараж или иное) возведена уже после того, как жилой дом был построен и обжит. Как правильно установить насос, обеспечивающий циркуляцию теплоносителя по системе отопления, что предусмотреть – вопросов в процессе монтажа возникает много. Эта статья даст подробные ответы на наиболее характерные из них.

Выбор места установки насоса

Мнения по данному вопросу прямо противоположные. Большинство уверено в том, что единственно правильное решение – на входе бытового котла, на так называемой линии «обратки». Хотя сторонники монтажа циркуляционного насоса на выходе агрегата утверждают, что расположение устройства на подаче делает отопление более эффективным. Кто же прав?

С точки зрения законов физики (есть такая дисциплина – гидравлика) это непринципиально. В любом случае крыльчатка будет «прокачивать» теплоноситель через насос, то есть обеспечивать перемещение жидкости по замкнутому контуру. Но с учетом особенностей работы бытового котла, его «реакции» на нештатные ситуации, возникающие в отопительной системе, циркуляционный насос следует устанавливать только на «обратке», то есть на входе агрегата.

Почему? Циркуляционный насос предназначен для работы с жидкими средами. В случае аварийной ситуации теплоноситель может закипать, и на выходе котла образуется пар, который и станет поступать в отопительную систему. Насос перестанет выполнять свою функцию, так как крыльчатка не в состоянии перекачивать газообразные среды. Как результат – циркуляция в контуре прекратится, что приведет к еще большему повышению температуры в теплообменнике. Далее (если автоматика не сработала) – взрыв котла. А вот если насос установлен на обратной нитке, то риск того, что пар «доберется» до него, сводится к нулю.

Вывод – с точки зрения безопасной эксплуатации котельного оборудования циркуляционный насос устанавливать следует только на «обратке», то есть на трубе, соединенной с входным патрубком агрегата. Даже если теплогенератор самой последней модели, с совершеннейшей автоматикой, надеяться лишь на нее нецелесообразно. А вдруг откажет? Ведь никто не станет спорить, что надежностью в 100% не отличается ни одно из технических средств.

Особенности и правила установки насоса

Трубы системы отопления прокладываются по различным схемам. Для циркуляционного насоса никакой разницы нет, где он установлен – на вертикальной «нитке» или горизонтальной. Главное, чтобы изделие было правильно подключено. Вот здесь часто и совершается типичная ошибка, заключающаяся в том, что входной и выходной патрубки меняются местами. Как не перепутать, если визуально они неразличимы – ни по резьбе, ни по сечению?

На корпусе насоса – стрелка. Ее отчетливо видно. Она показывает направление перемещения теплоносителя. Следовательно, ее заостренный кончик указывает на патрубок выходной. Значит, устанавливать циркуляционный насос в системе отопления нужно так, чтобы этой стороной он был обращен к котлу. Кроме того, в паспорте прибора (а он обязательно прилагается) показана рекомендуемая схема его монтажа.

Независимо от специфики установки насоса (пространственной ориентации) обязательное условие – горизонтальное положение ротора. В паспорте указывается и это.

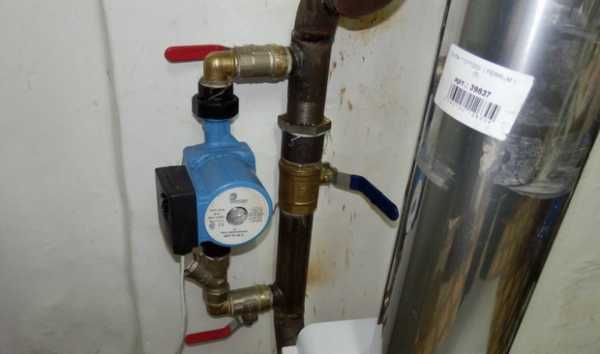

При установке циркуляционного насоса в большинстве случаев ставится байпас. Его назначение понятно – обеспечить перемещение теплоносителя по контуру, даже если насос вышел из строя или его необходимо временно демонтировать. К примеру, для обслуживания. И здесь мнения различаются. Одни считают, что насос правильно устанавливать на трубу, другие – на байпас. Чем руководствоваться?

Так как после прекращения работы насоса циркуляция будет обеспечиваться или тем устройством, которое установлено в котле, или разницей температур (в энергонезависимых системах), то необходимо создать наиболее благоприятные условия для перемещения теплоносителя. Следовательно, при отключении прибора он должен идти по трубе, напрямую, минуя байпас. Рисунки все поясняют.

Такой вариант монтажа (на байпасе) реализуется для систем отопления, которые смонтированы под энергонезависимые котлы, то есть как «самоточные».

При такой установке насоса можно организовать автоматическое переключение циркуляции с байпаса на прямую «нитку». Достаточно лишь вместо шарового крана, смонтированного на трубе, поставить обратный клапан («лепестковый»).

При остановке насоса давление в системе упадет, данный элемент арматуры откроется, и движение жидкости продолжится, но уже напрямую. Причем время такого переключения минимально, поэтому на эффективности отопления и режиме работы котла такая модификация контура никак не отразится.

Хорошее решение для собственников частных строений. Ведь это редкий случай, когда в доме обязательно кто-нибудь да есть. Даже человек, вышедший на заслуженный отдых, не сидит постоянно «в четырех стенах», а отлучается по различным делам. Вот именно в это время и могут возникнуть проблемы с эн/снабжением.

Эту схему не следует трактовать однозначно, хотя встречаются мнения, что она неправильна. В некоторых котлах изначально нет «своего» насоса. Поэтому куда устанавливать купленный – без разницы. В контуре, который рассчитан на принудительную циркуляцию, «самотока» теплоносителя не будет по определению. Хотя бы по причине отсутствия требуемых уклонов «ниток». Значит, насос можно ставить непосредственно на трубу, так как монтаж байпаса в данном случае теряет смысл. Но обязательно – между котлом и расширительным баком.

Положение фильтра очистки относительно циркуляционного насоса (еще один спорный вопрос) зависит от особенностей контура отопления:

  • Если система открытая, то перед прибором, но на байпасе.
  • В случаях с котлами твердотопливными – перед клапаном (3-х ходовым).
  • В системах напорных «грязевик» устанавливается до байпаса.

Рекомендации по порядку монтажа насоса

Этой работой следует заниматься в так называемое «межсезонье». Но если возникла необходимость провести установку в отопительный период, котел требуется «заглушить» и дождаться, когда температура теплоносителя упадет – это элементарные вещи, не нуждающиеся в дополнительных комментариях.

  • При необходимости монтажа байпаса его лучше собрать отдельно, установив все элементы арматуры и циркуляционный насос. Останется лишь сделать врезку в трубу.
  • Следующий этап – стравливание воздуха с одновременным контролем системы с целью обнаружения протечек.

После этого можно смело переключать контур на работу с насосом.

Полезные советы

Циркуляционные насосы подразделяются на 2 группы, по специфике расположения ротора – «мокрые» и «сухие». В чем разница? Не вдаваясь в особенности инженерных решений, достаточно лишь отметить плюсы и минусы каждой модификации.

С ротором «сухим». Более высокий КПД. Но есть и недостатки – повышенная «шумность», необходимость регулярного обслуживания (в первую очередь, смазка уплотнителей) и особые требования к условиям эксплуатации. Такие циркуляционные насосы обязательно устанавливаются в отдельных, причем абсолютно чистых помещениях. Объяснение простое – малейшая запыленность приводит к снижению их эффективности или поломке.

Рекомендация – «сухой» насос целесообразно приобретать, если в самом котле его аналог отсутствует, и изделие является единственным устройством, обеспечивающим циркуляцию воды по трубам системы отопления.

С ротором «мокрым». Как правило, эти насосы монтируются чаще. Дело в том, что все современные бытовые отопительные котлы изначально укомплектованы таким прибором (располагается под кожухом агрегата), а вновь устанавливаемый служит лишь дополнительным элементом, обеспечивающим лучшую циркуляцию теплоносителя. Например, при неправильном выборе модели теплогенератора, при увеличении протяженности контура обогрева, при установке радиаторов, не предусмотренных первичной схемой.

Минус такого насоса – низкий КПД. Но с учетом, что он в системе не единственный, данный недостаток нивелируется, так как особо не отражается на эффективности отопления. Дополнительное преимущество – не требуется тех/обслуживание. Такие насосы исправно функционируют до полной выработки ресурса при условии, что соблюдены правила их установки.

Рекомендация – если в бытовом котле уже есть «свой» насос, то можно смело выбирать изделие с «мокрым» ротором.

masterim.guru

Как правильно ставить циркуляционный насос на отопление

Как правильно установить циркуляционный насос в систему отопления — инструкция

С необходимостью самостоятельного монтажа циркуляционного насоса сталкиваются многие. Причины, как правило, две – или котел изначально не имеет в своем составе насоса (а менять трубы на изделия с большим сечением нерационально), или его мощности недостаточно для равномерного обогрева всех помещений, через которые проложен отопительный контур.

К примеру, если отапливаемая пристройка (гараж или иное) возведена уже после того, как жилой дом был построен и обжит. Как правильно установить насос, обеспечивающий циркуляцию теплоносителя по системе отопления, что предусмотреть – вопросов в процессе монтажа возникает много. Эта статья даст подробные ответы на наиболее характерные из них.

Выбор места установки насоса

Мнения по данному вопросу прямо противоположные. Большинство уверено в том, что единственно правильное решение – на входе бытового котла, на так называемой линии «обратки». Хотя сторонники монтажа циркуляционного насоса на выходе агрегата утверждают, что расположение устройства на подаче делает отопление более эффективным. Кто же прав?

С точки зрения законов физики (есть такая дисциплина – гидравлика) это непринципиально. В любом случае крыльчатка будет «прокачивать» теплоноситель через насос, то есть обеспечивать перемещение жидкости по замкнутому контуру. Но с учетом особенностей работы бытового котла, его «реакции» на нештатные ситуации, возникающие в отопительной системе, циркуляционный насос следует устанавливать только на «обратке», то есть на входе агрегата.

Почему? Циркуляционный насос предназначен для работы с жидкими средами. В случае аварийной ситуации теплоноситель может закипать, и на выходе котла образуется пар, который и станет поступать в отопительную систему. Насос перестанет выполнять свою функцию, так как крыльчатка не в состоянии перекачивать газообразные среды. Как результат – циркуляция в контуре прекратится, что приведет к еще большему повышению температуры в теплообменнике. Далее (если автоматика не сработала) – взрыв котла. А вот если насос установлен на обратной нитке, то риск того, что пар «доберется» до него, сводится к нулю.

Вывод – с точки зрения безопасной эксплуатации котельного оборудования циркуляционный насос устанавливать следует только на «обратке», то есть на трубе, соединенной с входным патрубком агрегата. Даже если теплогенератор самой последней модели, с совершеннейшей автоматикой, надеяться лишь на нее нецелесообразно. А вдруг откажет? Ведь никто не станет спорить, что надежностью в 100% не отличается ни одно из технических средств.

Особенности и правила установки насоса

Трубы системы отопления прокладываются по различным схемам. Для циркуляционного насоса никакой разницы нет, где он установлен – на вертикальной «нитке» или горизонтальной. Главное, чтобы изделие было правильно подключено. Вот здесь часто и совершается типичная ошибка, заключающаяся в том, что входной и выходной патрубки меняются местами. Как не перепутать, если визуально они неразличимы – ни по резьбе, ни по сечению?

На корпусе насоса – стрелка. Ее отчетливо видно. Она показывает направление перемещения теплоносителя. Следовательно, ее заостренный кончик указывает на патрубок выходной. Значит, устанавливать циркуляционный насос в системе отопления нужно так, чтобы этой стороной он был обращен к котлу. Кроме того, в паспорте прибора (а он обязательно прилагается) показана рекомендуемая схема его монтажа.

Независимо от специфики установки насоса (пространственной ориентации) обязательное условие – горизонтальное положение ротора. В паспорте указывается и это.

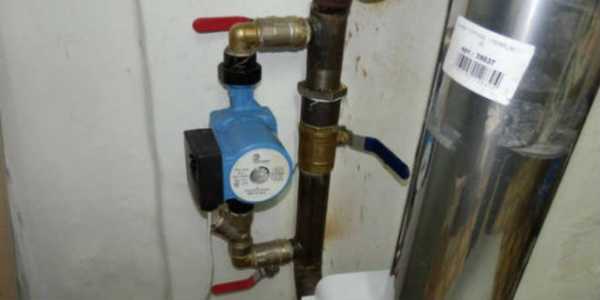

При установке циркуляционного насоса в большинстве случаев ставится байпас. Его назначение понятно – обеспечить перемещение теплоносителя по контуру, даже если насос вышел из строя или его необходимо временно демонтировать. К примеру, для обслуживания. И здесь мнения различаются. Одни считают, что насос правильно устанавливать на трубу, другие – на байпас. Чем руководствоваться?

Так как после прекращения работы насоса циркуляция будет обеспечиваться или тем устройством, которое установлено в котле, или разницей температур (в энергонезависимых системах), то необходимо создать наиболее благоприятные условия для перемещения теплоносителя. Следовательно, при отключении прибора он должен идти по трубе, напрямую, минуя байпас. Рисунки все поясняют.

Такой вариант монтажа (на байпасе) реализуется для систем отопления, которые смонтированы под энергонезависимые котлы, то есть как «самоточные».

При такой установке насоса можно организовать автоматическое переключение циркуляции с байпаса на прямую «нитку». Достаточно лишь вместо шарового крана, смонтированного на трубе, поставить обратный клапан («лепестковый»).

При остановке насоса давление в системе упадет, данный элемент арматуры откроется, и движение жидкости продолжится, но уже напрямую. Причем время такого переключения минимально, поэтому на эффективности отопления и режиме работы котла такая модификация контура никак не отразится.

Хорошее решение для собственников частных строений. Ведь это редкий случай, когда в доме обязательно кто-нибудь да есть. Даже человек, вышедший на заслуженный отдых, не сидит постоянно «в четырех стенах», а отлучается по различным делам. Вот именно в это время и могут возникнуть проблемы с эн/снабжением.

Эту схему не следует трактовать однозначно, хотя встречаются мнения, что она неправильна. В некоторых котлах изначально нет «своего» насоса. Поэтому куда устанавливать купленный – без разницы. В контуре, который рассчитан на принудительную циркуляцию, «самотока» теплоносителя не будет по определению. Хотя бы по причине отсутствия требуемых уклонов «ниток». Значит, насос можно ставить непосредственно на трубу, так как монтаж байпаса в данном случае теряет смысл. Но обязательно – между котлом и расширительным баком.

Положение фильтра очистки относительно циркуляционного насоса (еще один спорный вопрос) зависит от особенностей контура отопления:

  • Если система открытая, то перед прибором, но на байпасе.
  • В случаях с котлами твердотопливными – перед клапаном (3-х ходовым).
  • В системах напорных «грязевик» устанавливается до байпаса.

Рекомендации по порядку монтажа насоса

Этой работой следует заниматься в так называемое «межсезонье». Но если возникла необходимость провести установку в отопительный период, котел требуется «заглушить» и дождаться, когда температура теплоносителя упадет – это элементарные вещи, не нуждающиеся в дополнительных комментариях.

  • При необходимости монтажа байпаса его лучше собрать отдельно, установив все элементы арматуры и циркуляционный насос. Останется лишь сделать врезку в трубу.
  • Следующий этап – стравливание воздуха с одновременным контролем системы с целью обнаружения протечек.

После этого можно смело переключать контур на работу с насосом.

Полезные советы

Циркуляционные насосы подразделяются на 2 группы, по специфике расположения ротора – «мокрые» и «сухие». В чем разница? Не вдаваясь в особенности инженерных решений, достаточно лишь отметить плюсы и минусы каждой модификации.

С ротором «сухим». Более высокий КПД. Но есть и недостатки – повышенная «шумность», необходимость регулярного обслуживания (в первую очередь, смазка уплотнителей) и особые требования к условиям эксплуатации. Такие циркуляционные насосы обязательно устанавливаются в отдельных, причем абсолютно чистых помещениях. Объяснение простое – малейшая запыленность приводит к снижению их эффективности или поломке.

Рекомендация – «сухой» насос целесообразно приобретать, если в самом котле его аналог отсутствует, и изделие является единственным устройством, обеспечивающим циркуляцию воды по трубам системы отопления.

С ротором «мокрым». Как правило, эти насосы монтируются чаще. Дело в том, что все современные бытовые отопительные котлы изначально укомплектованы таким прибором (располагается под кожухом агрегата), а вновь устанавливаемый служит лишь дополнительным элементом, обеспечивающим лучшую циркуляцию теплоносителя. Например, при неправильном выборе модели теплогенератора, при увеличении протяженности контура обогрева, при установке радиаторов, не предусмотренных первичной схемой.

Минус такого насоса – низкий КПД. Но с учетом, что он в системе не единственный, данный недостаток нивелируется, так как особо не отражается на эффективности отопления. Дополнительное преимущество – не требуется тех/обслуживание. Такие насосы исправно функционируют до полной выработки ресурса при условии, что соблюдены правила их установки.

Рекомендация – если в бытовом котле уже есть «свой» насос, то можно смело выбирать изделие с «мокрым» ротором.

Как установить циркуляционный насос отопления

Для владельцев дачных домов с индивидуальной системой отопления особо актуальным является вопрос, связанный с равномерным распределением тепла между всеми комнатами. Для этого используют циркуляционные насосные установки. И непосредственно остро встает вопрос: как же установить циркуляционный насос отопления, чтобы он обеспечивал бесперебойную высокоэффективную, надежную работу? В этот статье мы подробно рассмотрим этот вопрос.

Оглавление

Причины установки циркуляционного насоса

Стандартная проблема владельцев частных домов – это неравномерность распределения тепла по всей системе отопления. Если в дальних помещениях батареи чуть теплые, а котел при этом закипает, то приходится искать методы для улучшения эффективности работы всей отопительной системы.

Для распределения тепловой энергии по всему дому чаще всего используют такие решения:

  • увеличение диаметра труб отопительной системы;
  • установка насоса в систему отопления, которая уже присутствует.

Первый способ действенный и практичен, однако он требует значительных денежных и физических затрат, так как придется демонтировать все старые трубы и заменить их на новые. Установка же циркуляционного насоса в систему отопления обеспечит не только одинаковые температурные показатели по всему дому, но и предотвратит возникновению воздушных пробок, которые и являются причиной плохой циркуляции теплоносителя. Кроме того, стоимость установки небольшого насоса значительно ниже, чем замена труб всей системы отопления, да и физических усилий также потребуется значительно меньше.

Устройство и принцип работы циркуляционного насоса

Циркуляционные насосы предназначены для принудительной циркуляции теплой воды в замкнутых системах отопления. Насос состоит из нержавеющего корпуса и прикрученного к нему стального ротора или мотора, на валу мотора крепится крыльчатка, которая и способствует выбросу теплоносителя. Работе насоса способствует электродвигатель. Установленный в отопительную систему насос втягивает воду с одной стороны и выбрасывает ее в трубопровод за счет центробежной силы, которая возникает при вращении крыльчатки. Напор, создаваемый насосом, должен без проблем справляться с гидравлическим сопротивлением трубопровода, радиатора и других элементов системы.

Типы циркуляционных насосов

Как правило, насосы для отопления делятся на два типа:

В конструкциях «сухого насоса» ротор не взаимодействует с теплоносителем, его рабочая область отделена от электродвигателя специальными уплотнительными нержавеющими кольцами. При пуске эти кольца начинают вращение один к другому и тонкая водяная пленка, находящаяся между кольцами, герметизирует соединение за счет разных показателей давления в системе отопления и внешней среде. Коэффициент полезного действия циркуляционного насоса с сухим ротором становит 80 %. Кроме того, он достаточно шумный, в сравнении с «мокрым» насосом, поэтому его следует устанавливать в отдельной, хорошо звукоизолированной комнате.

В свою очередь «сухие» насосы подразделяются на три вида: вертикальные, горизонтальные и блочные. У горизонтальных «сухих» циркуляционных насосов всасывающий патрубок расположен на передней части вала, а нагнетательный – на корпусе. Электродвигатель крепится горизонтально. У вертикальных насосов патрубки расположены на одной оси, а электродвигатель расположен вертикально. Теплая вода в блочный насос поступает по направлению оси, а выводится радиально. При работе «сухого» насоса следует контролировать запыленность помещения, так как он может вызвать завихрения пыли и других мелких твердых частиц, что может повредить поверхность колец уплотнения, а вследствие – и герметичность насоса. Стоит помнить, что «сухой» насос требует присутствие жидкости в качестве смазки, так как при ее отсутствии значительно повышается риск разрушения торцевого уплотнения.

«Мокрые» циркуляционные насосы отличаются от «сухих» тем, что ротор вместе с крыльчаткой погружены в теплоноситель, который и выполняет одновременно роль смазки и охладителя. Ротор и статор разделяет специальный «стакан» из нержавеющей стали, который обеспечивает герметичность части электродвигателя, которая находится под напряжением. Для отопительной системы корпус «мокрого» насоса преимущественно должен быть бронзовым или латунным, а ротор — керамическим. В сравнению с «сухими» насосами, мокрые менее требовательны в обслуживании и ремонте, кроме того, их шумность значительно меньше. Однако существует и минус, коэффициент полезного действия «мокрого» насоса составляет около 50%. Это связанно с тем, что гильзу, которая разделяет теплоноситель и статор, герметизировать практически нереально. «Мокрые» циркуляционные насосы преимущественно применяют в бытовом отоплении, так как такой производительности для систем отопления небольшой протяжности вполне достаточно.

Как выбрать циркуляционный насос отопления

Первое, на что следует обратить внимание при выборе циркуляционного насоса, это на его мощность. Стоит помнить, что для качественно отопления не обязательно выбирать большой насос с чересчур высокой мощностью. Он будет только создавать излишний шум, стоять намного дороже, да и потребности в нем как таковой и нет.

Чтобы выбрать отопительный прибор, следует произвести точный расчет мощности циркуляционного насоса, оптимально подходящей для вашего дома. Для этого вам необходимо знать такие параметры: диаметр трубы, температура воды, уровень напора теплоносителя, пропускную способность и производительность котла.

Важно знать, сколько литров воды может пройти в минуту через отопительную систему (мощность котла). Помимо этого, необходимо рассчитать количество воды, требуемое для нормальной работы радиатора и колец отопительной системы.

Мощность циркуляционного насоса также напрямую зависит от длины трубопровода. Как правило, на 10 м. трубопровода необходимо примерно 0,5 м. насосного напора.

Чтобы рассчитать расход теплоносителя нужно просто его прировнять к параметрам мощности котла. К примеру, если мощность котла составляет 25 кВт, то расход теплоносителя составляет 25 л/мин. Батареям мощностью 15 к Вт необходимо 15 л/мин воды. Также стоит помнить, что чем уже трубопровод, тем больше сопротивление возникнет на пути передвижения теплоносителя.

Расчет расхода циркуляционного насоса для отопления

Любой циркуляционный насос имеет ряд показателей, за которыми и определяется его производительность. Основными являются напор и расход. Эти параметры отражаются в техническом паспорте.

Расход циркуляционного насоса отопления рассчитывается за формулой:

где N- мощность котла;t1,t2- температура, выходящая из источника тепла (в большинстве случаев — 90-95 градусов) и находящаяся в оборотном трубопроводе (в основном -60-70 градусов) соответственно.

Таким же образом рассчитывается и напор насоса отопления, согласно европейским стандартам на 1 м.кв площади частного дома необходимо 100 Вт мощности.

Схемы установки циркуляционных насосов

Существует две типовые схемы установки циркуляционного насоса: однотрубная, двохтрубная.

Первая схема характеризуется постоянным расходом теплоносителя и небольшим температурным перепадом, а вторая, наоборот, — переменным расходом и высоким температурным перепадом.

На следующих рисунках приведены схемы подключения циркуляционного насоса отопления, где: 1 –котел, 2- автоматический воздушник, 3- клапан термостатический, 4- радиатор, 5- клапан балансировочный, 6- расширительный бак, 7-вентиль, 8 –фильтр,9- циркуляционный насос, 10-манометр, 11 – клапан предохранительный.

Установка циркуляционного насоса – этапы и важные нюансы монтажа

Перед установкой циркуляционного насоса тщательно изучите инструкцию и схему его подключения. Важно учесть тот факт, что отопительную систему время от времени нужно будет обслуживать, поэтому она должна иметь к себе подход.

Для начала следует слить всю отопительную жидкость из системы, затем в случае необходимости очистить трубопровод. Установка насоса и функциональной цепочки из арматуры выполняется согласно схеме подключения. По завершению монтажа отопительную систему заливают водой, затем удаляют лишний воздух из насоса путем открытия центрального винта. Стоит обратить внимание, что выводить воздух следует перед каждым включением циркуляционного насоса.

После того, как был куплен циркуляционный насос отопления, приступают к определению его места монтажа. Рекомендуется циркуляционный насос устанавливать на обратке, перед котлом. Все дело в том, что вверху котла со временем может собираться воздух и если насос установить на подаче, то он как бы будет вытягивать его из котла, в результате чего может создастся вакуум, что приведет к закипанию этой части котла. Если же насос поставить перед котлом, то теплоноситель будет вталкиваться в него, в результате чего не будет создаваться воздушное пространство и котел будет полностью заполненный. Помимо этого, при таком монтаже циркуляционный насос будет работать при более низких температурах, что повысит срок его эксплуатации.

На выбранном участке монтажа насоса выполняют, так называемый, байпас (обвод).Он необходим же для того, чтобы в случае поломки насоса или выключения электричества, вся отопительная система не перестала работать, и теплоноситель прошел через главный трубопровод благодаря открытым кранам. Следует не забывать, что диаметр трубы обвода должен быть меньше диаметра основного трубопровода. После того, как байпас готов, приступают к установке циркуляционного насоса.

Важно помнить, что вал циркуляционного насоса обязательно должен быть установлен горизонтально, иначе в воде будет находиться лишь его часть, то есть насос потеряет около 30% производительность, а в худшем варианте — рабочая зона может прийти в неисправность.

Кроме того, монтаж предусматривает и верхнее расположение клеммной коробки.

С двух сторон насосного оборудования установите шаровые краны. Они в дальнейшем понадобятся вам для обслуживания и демонтажа насосного оборудования.

Система должна обязательно включать в себя фильтр, который предназначен для защиты механизма от мелких механических частиц, которые могут нанести значительные повреждения насосу.

Сверху обводной трубопроводной линии следует вмонтировать ручной или автоматический клапан, который необходим для выпускания возникших через некий период воздушных пробок.

Для исключения произвольного протока воды в системе отопления в области входа-выхода насоса необходимо закрепить запорную арматуру.

При креплении вала двигателя необходимо обеспечить поворот коробки по оси при минимальных усилиях. Для открытой отопительной системы необходимо также предусмотреть расширительный бачок.

Соединительные узлы следует обработать герметиком, что повысит производительность всей системы отопления

Чтобы процесс установки помпы был попроще и чтобы избежать необходимость в поисках соединений и креплений самостоятельно, найдите в магазинах специальное устройство с уже подобранными разъемными резъбами.

Количество необходимых циркуляционных насосов зависит от длины трубопровода. К примеру, если длина труба составляет около 80 м. то достаточно будет установки одного насоса, если же метраж превышает этот показатель – то необходимо использовать два и больше циркуляционных насосов отопления.

Цена установки циркуляционного насоса отопления в полной мере зависит от модели самого оборудования, сложности обводных труб и, конечно же, количества контуров трубопровода.

Причины поломки циркуляционных насосов отопления

Наиболее частые причины поломки циркуляционных насосов отопления:

  • неправильная установка насоса

Вал двигателя должен быть расположен строго горизонтально, в ином случае в насосе может возникнуть скопление воздуха, что выведет прибор из строя.

  • неправильное расположение клемного модуля или подводка кабеля
  • игнорирование процедуры развоздушивания насоса
  • не качественная очистка системы от твердых частиц

Стоит помнить, что все неисправности циркуляционного насоса требуют специфических навыков и знаний, поэтому ремонт отопительного оборудования лучше доверить профессионалам.

Статьи по теме

Как установить циркуляционный насос

В системы отопления с принудительной или естественной циркуляцией ставят циркуляционные насосы. Он нужны для повышения теплоотдачи и для возможности регулировки температуры в помещении. Установка циркуляционного насоса — задача не самая сложная, при наличии минимума навыков справиться можно самостоятельно, своими руками.

Что такое циркуляционный насос и для чего он нужен

Циркуляционный насос это такое устройств, которое изменяет скорость движения жидкой среды без изменения давления. В системах отопления ставится для более эффективного обогрева. В системах с принудительной циркуляцией он — обязательный элемент, в гравитационных — можно ставить, если требуется увеличить тепловую мощность. Установка циркуляционного насоса с несколькими скоростями дает возможность менять количество переносимого тепла в зависимости от температуры на улице, поддерживая таким образом стабильную температуру в помещении.

Циркуляционный насос с мокрым ротором в разрезе

Есть два типа подобных агрегатов — с сухим и мокрым ротором. Устройства с сухим ротором имеют высокий КПД (порядка 80%), но сильно шумят, требуют регулярного обслуживания. Агрегаты с мокрым ротором работают почти бесшумно, при нормальном качестве теплоносителя могут качать воду без отказов более 10 лет. Они имеют меньший КПД (порядка 50%), но их характеристик более чем достаточно для отопления любого частного дома.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве. Остальное неважно.

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Подключение к электропитанию

Работают циркуляционные насосы от сети 220 в. Подключение — стандартное, желательна отдельная линия электропитания с автоматом защиты. Для подключение требуются три провода — фаза, ноль и заземление.

Схема электрического подключения циркуляционного насоса

Само подключение к сети можно организовать при помощи трехконтактных розетки и вилки. Такой способ подключения используется, если насос идет с подключенным питающим проводом. Также можно подключить через клеммную колодку или напрямую кабелем к клеммам.

Клеммы располагаются под пластиковой крышкой. Ее снимаем, открутив несколько болтов, находим три разъема. Они обычно подписаны (нанесены пиктограммы N — нулевой провод, L — фаза, а «земля» имеет интернациональное обозначение), ошибиться трудно.

Куда подключать кабель электропитания

Так как от работоспособности циркуляционного насоса зависит вся система, имеет смысл сделать резервированное питание — поставить стабилизатор с подключенными аккумуляторами. При такой системе электропитания все будет работать и несколько суток, так как сам насос и автоматика котла «тянут» электричества по максимуму 250-300 Вт. Но при организации надо все просчитать и подобрать емкость аккумуляторов. Недостаток такой системы — необходимость следить за тем, чтобы аккумуляторы не разряжались.

Как подключить циркуляционник к электричеству через стабилизатор

Здравствуйте. Моя ситуация, насос 25 х 60 стоит сразу после электрокотла на 6 квт, далее магистраль из трубы 40 мм идёт в баню (там три стальных радиатора) и возвращается к котлу; после насоса ответвление вверх, далее 4 м, вниз, окольцовывает дом 50 кв. м. через кухню, далее через спальню, где удваивается, потом зал, где утраивается и вливается в обратку котла; в бане ответвление 40 мм вверх, выходит из бани, входит на 2 этаж дома 40 кв. м. (там два чугунных радиатора) и возвращается в баню в обратку; на второй этаж тепло не пошло; идея установить второй насос в бане на подачу после ответвления; общая длина трубопровода 125 м. Насколько решение правильное?

Идея правильная — слишком длинная трасса для одного насоса.

Источники: http://better-house.ru/heating/kak-ustanovit-cirkulyacionnyj-nasos-v-sistemu-otopleniya/, http://strport.ru/elektrooborudovanie-svet-osveshchenie/kak-ustanovit-tsirkulyatsionnyi-nasos-otopleniya, http://stroychik.ru/otoplenie/ustanovka-cirkulyacionnogo-nasosa

teplosten24.ru

подбор модели и правила установки » Аква-Ремонт

Повысить эффективность и надежность автономных отопительных систем, используемых для обогрева частных домов, можно с помощью установки специального насосного оборудования. Врезанный в трубопровод циркуляционный насос для отопления способствует ускорению движения теплоносителя в системе, что обеспечивает быстрый прогрев всех помещений в доме.

В больших загородных коттеджах, жилая площадь которых превышает сотню квадратных метров, без установки подобного насосного оборудования не обойтись. Регулируя мощность встроенного насоса, владелец дома может активно влиять на работу системы отопления в зависимости от погодных условий. Правильно подобранное оборудование позволяет экономно расходовать электроэнергию, не допуская ее необоснованного перерасхода.

В данном видеоролике представлено устройство циркуляционного насоса Grundfos Alpha2, в конструкции которого производитель использовал энергосберегающие технологии. Авторы видео отмечают ряд преимуществ данной модели перед другими аналогичными изделиями. Помимо этого в ролике показан способ монтажа данного насоса, который может быть поможет вам получить общее представление о предстоящих работах.

Типы циркуляционных насосов и их устройство

Корпус любого циркуляционного насоса для отопления выполняется из нержавеющего металла или сплава. Корпус может быть стальным, чугунным, алюминиевым, латунным или бронзовым. Внутри корпуса находится стальной или керамический ротор, на вал которого насажено лопастное колесо-крыльчатка. Оборудование работает от однофазного или трехфазного электродвигателя. В зависимости от того, контактирует ротор с водой или нет, насосы принято делить на «мокрые» и «сухие».

Насосы с «мокрым» ротором

«Мокрый» циркуляционный насос характеризуется тем, что его крыльчатка с ротором взаимодействуют с теплоносителем (горячей водой). При этом вода осуществляет смазку и охлаждение движущихся деталей прибора. Ротор и статор циркуляционного насоса данного типа разделяют стенки металлического стакана. В результате такое конструктивное решение обеспечивает герметичное расположение статора электромотора, находящегося под напряжением.

Насосное оборудование «мокрого» типа можно эксплуатировать в течение длительного времени без всякого обслуживания. Ремонт данных изделий, как и настройка,  не отличается особой сложностью. Приборы компактны, легки, энергоэкономичны, бесшумны, что позволяет монтировать их непосредственно в доме. В конструкции циркуляционных насосов с мокрым ротором предусмотрено наличие резьбовых или фланцевых соединений, облегчающих монтаж изделий в систему отопления дома.

Так выглядит модель циркуляционного насоса для системы водяного отопления частного дома или дачи. Ротор насоса контактирует с теплоносителем

Установка насоса в систему отопления производится таким образом, чтобы ось его вала обязательно располагалась в строго горизонтальной плоскости. Именно такое расположение позволит теплоносителю непрерывно обмывать подшипники, обеспечивая при этом их смазку. При игнорировании данного требования вероятна поломка насоса из-за повышенного износа подвижных деталей вследствие дефицита смазывающего вещества.

Одна из возможных схем подключения циркуляционного насоса «мокрого» типа к системе отопления загородного дома с принудительной циркуляцией теплоносителя

Главный недостаток «мокрых» насосов кроется в низком значении КПД, составляющем всего 50%. Этот факт надо учитывать при выборе, так как данное оборудование имеет смысл устанавливать лишь в системах водяного отопления, имеющих небольшую протяженность трубопровода. Подобные модели рекомендуется использовать для обеспечения принудительной циркуляции теплоносителя в системе отопления небольшого частного дома.

Насосы с «сухим» ротором

Конструкция «сухого» циркуляционного насоса спроектирована таким образом, что ротор прибора не вступает в контакт с водой, циркулирующей по трубам. Рабочая часть и электромотор насоса данного вида герметично отделяются друг от друга специальными уплотнителями. Существует три подвида циркуляционных насосов с сухим ротором:

  • блочные;
  • вертикальные;
  • горизонтальные (консольные).

Насосное оборудование данного вида отличается высоким КПД, достигающим 80%, а также повышенным уровнем шума. Поэтому установку циркуляционного насоса «сухого» типа рекомендуется проводить в отдельном подсобном помещении, при этом уделить особое внимание его звукоизоляции.

Вам также пригодится материал о том, как правильно выполнить расчёты требуемой производительности насоса для отопления: https://aqua-rmnt.com/otoplenie/raschety/raschet-nasosa-dlya-otopleniya.html

Как выбрать подходящую модель насоса?

Следует помнить, что подбор циркуляционного насоса осуществляют исходя из гидравлических параметров отопительной системы, спроектированной для конкретного жилого объекта. Обеспечение комфортного микроклимата в доме возможно при выполнении грамотного расчета необходимого количество тепла, который производят специалисты с учетом следующих критериев:

  • наличие особых метеоусловий в регионе;
  • теплопроводность материала, используемого для возведения стен дома, и способа их утепления;
  • ориентации дома по сторонам света;
  • устройство межэтажных перекрытий и пола дома;
  • характеристики установленных в помещении окон;
  • наличие в системе термостатических вентилей и др.

В результате произведенных вычислений определяется объем подачи теплоносителя в системе водяного отопления, измеряемый в кубических метрах в час. Данная величина и берется за основу при выборе подходящего оборудования. Помимо этого следует обращать внимание на напор насоса, количественное значение которого исчисляется общим гидравлическим сопротивлением в системе. Не следует выбирать насос с «запасом» мощности, так как это повлечет во время эксплуатации его работу «вхолостую» в течение длительного времени. Мало того, что оборудование будет работать впустую, так еще и электросчетчик намотает лишних киловатт-часов.

Если проводится реконструкция действующей системы отопления, то рекомендуется выбирать специальную модель регулируемого циркуляционного насоса. При производстве данного оборудования используются технологии, которые позволяют приборам автоматически реагировать на изменившиеся условия работы отопительной системы, подстраиваясь к ним.

Как произвести монтаж оборудования?

При выполнении установки насосного оборудования в систему отопления, рассчитанную на принудительную циркуляцию теплоносителя, проводится врезка насоса в трубопровод на заранее выбранном участке. При этом обвязка циркуляционного насоса состоит из следующих элементов:

  • двух запорных кранов, которые располагают по обе стороны от прибора;
  • фильтра грубой очистки;
  • обратного клапана, используемого в закрытых системах, которые снабжаются пневматическим гидроаккумулирующим баком.

Если проводится установка в отопительную систему, в которой предусмотрено использование естественной и принудительной циркуляции теплоносителя, то к вышеперечисленным деталям обвязки еще добавляется байпас (труба, устанавливаемая параллельно насосу и позволяющая пускать теплоноситель в обход насоса). Для переключения системы на режим естественной циркуляции на байпасе закрывается кран, предусмотренный специально для этих целей.

Для интенсивного обогрева больших зданий, в том числе и двухэтажных коттеджей, требуется установка циркуляционного насоса в монтируемую систему отопления объекта

В отопительной системе частного дома, рассчитанной на естественную и принудительную циркуляцию теплоносителя, монтаж насоса производится на байпасе

Более подробно про процесс установки вы можете прочитать в статье: Установка насоса в систему отопления: разбор основных монтажных правил и хитростей.

Монтажом систем отопления в частных домах и установкой насосного оборудования должны заниматься специализированные компании, имеющие в своих штатах компетентных специалистов. Профессионалы, знающие, как установить такой насос, и не раз выполнявшие данную операцию, выполнят все работы качественно и дадут гарантию. К тому же они могут посоветовать, как подобрать конкретную модель для системы отопления вашего дома.

Оцените статью: Поделитесь с друзьями!

aqua-rmnt.com

Как установить циркуляционный насос отопления

Для владельцев дачных домов с индивидуальной системой отопления особо актуальным является вопрос, связанный с равномерным распределением тепла между всеми комнатами. Для этого используют циркуляционные насосные установки. И непосредственно остро встает вопрос: как же установить циркуляционный насос отопления, чтобы он обеспечивал бесперебойную высокоэффективную, надежную работу? В этот статье мы подробно рассмотрим этот вопрос.

Оглавление

  1. Причины установки циркуляционного насоса
  2. Устройство и принцип работы циркуляционного насоса
  3. Типы циркуляционных насосов
  4. Как выбрать циркуляционный насос отопления
  5. Расчет расхода циркуляционного насоса для отопления
  6. Схемы установки циркуляционных насосов
  7. Установка циркуляционного насоса – этапы и важные нюансы монтажа
  8. Причины поломки циркуляционных насосов отопления

Причины установки циркуляционного насоса

Стандартная проблема владельцев частных домов – это неравномерность распределения тепла по всей системе отопления. Если в дальних помещениях батареи чуть теплые, а котел при этом закипает, то приходится искать методы для улучшения эффективности работы всей отопительной системы.

Для распределения тепловой энергии по всему дому чаще всего используют такие решения:

  • увеличение диаметра труб отопительной системы;
  • установка насоса в систему отопления, которая уже присутствует.

Первый способ действенный и практичен, однако он требует значительных денежных и физических затрат, так как придется демонтировать все старые трубы и заменить их на новые. Установка же циркуляционного насоса в систему отопления обеспечит не только одинаковые температурные показатели по всему дому, но и предотвратит возникновению воздушных пробок, которые и являются причиной плохой циркуляции теплоносителя. Кроме того, стоимость установки небольшого насоса значительно ниже, чем замена труб всей системы отопления, да и физических усилий также потребуется значительно меньше.

Устройство и принцип работы циркуляционного насоса

Циркуляционные насосы предназначены для принудительной циркуляции теплой воды в замкнутых системах отопления. Насос состоит из нержавеющего корпуса и прикрученного к нему стального ротора или мотора, на валу мотора крепится крыльчатка, которая и способствует выбросу теплоносителя. Работе насоса способствует электродвигатель. Установленный в отопительную систему насос втягивает воду с одной стороны и выбрасывает ее в трубопровод за счет центробежной силы, которая возникает при вращении крыльчатки. Напор, создаваемый насосом, должен без проблем справляться с гидравлическим сопротивлением трубопровода, радиатора и других элементов системы.


Типы циркуляционных насосов

Как правило, насосы для отопления делятся на два типа:

  • «мокрый»;
  • «сухой».

В конструкциях «сухого насоса» ротор не взаимодействует с теплоносителем, его рабочая область отделена от электродвигателя специальными уплотнительными нержавеющими кольцами. При пуске эти кольца начинают вращение один к другому и тонкая водяная пленка, находящаяся между кольцами, герметизирует соединение за счет разных показателей давления в системе отопления и внешней среде. Коэффициент полезного действия циркуляционного насоса с сухим ротором становит 80 %. Кроме того, он достаточно шумный, в сравнении с «мокрым» насосом, поэтому его следует устанавливать в отдельной, хорошо звукоизолированной комнате.

В свою очередь «сухие» насосы подразделяются на три вида: вертикальные, горизонтальные и блочные. У горизонтальных «сухих» циркуляционных насосов всасывающий патрубок расположен на передней части вала, а нагнетательный – на корпусе. Электродвигатель крепится горизонтально. У вертикальных насосов патрубки расположены на одной оси, а электродвигатель расположен вертикально. Теплая вода в блочный насос поступает по направлению оси, а выводится радиально. При работе «сухого» насоса следует контролировать запыленность помещения, так как он может вызвать завихрения пыли и других мелких твердых частиц, что может повредить поверхность колец уплотнения, а вследствие – и герметичность насоса. Стоит помнить, что «сухой» насос требует присутствие жидкости в качестве смазки, так как при ее отсутствии значительно повышается риск разрушения торцевого уплотнения.

«Мокрые» циркуляционные насосы отличаются от «сухих» тем, что ротор вместе с крыльчаткой погружены в теплоноситель, который и выполняет одновременно роль смазки и охладителя. Ротор и статор разделяет специальный «стакан» из нержавеющей стали, который обеспечивает герметичность части электродвигателя, которая находится под напряжением. Для отопительной системы корпус «мокрого» насоса преимущественно должен быть бронзовым или латунным, а ротор  - керамическим. В сравнению с «сухими» насосами, мокрые менее требовательны в обслуживании и ремонте, кроме того, их шумность значительно меньше. Однако существует и минус, коэффициент полезного действия «мокрого» насоса составляет около 50%. Это связанно с тем, что гильзу, которая разделяет теплоноситель и статор, герметизировать практически нереально.  «Мокрые» циркуляционные насосы преимущественно применяют в бытовом отоплении, так как такой производительности для систем отопления небольшой протяжности вполне достаточно.


Как выбрать циркуляционный насос отопления

Первое, на что следует обратить внимание при выборе циркуляционного насоса, это на его мощность. Стоит помнить, что для качественно отопления не обязательно выбирать большой насос с чересчур высокой мощностью. Он будет только создавать излишний шум, стоять намного дороже, да и потребности в нем как таковой и нет.

Чтобы выбрать отопительный прибор, следует произвести точный расчет мощности  циркуляционного насоса, оптимально подходящей для вашего дома. Для этого вам необходимо знать такие параметры: диаметр трубы, температура воды, уровень напора теплоносителя, пропускную способность и производительность котла.

Важно знать, сколько литров воды может пройти в минуту через отопительную систему (мощность котла). Помимо этого, необходимо рассчитать количество воды, требуемое для нормальной работы радиатора и колец отопительной системы.

Мощность циркуляционного насоса также напрямую зависит от длины трубопровода. Как правило, на 10 м. трубопровода необходимо примерно 0,5 м. насосного напора.

Чтобы рассчитать расход теплоносителя нужно просто его прировнять к параметрам мощности котла. К примеру, если мощность котла составляет 25 кВт, то расход теплоносителя составляет 25 л/мин. Батареям мощностью 15 к Вт необходимо 15 л/мин воды. Также стоит помнить, что чем уже трубопровод, тем больше сопротивление возникнет на пути передвижения теплоносителя.

Расчет расхода циркуляционного насоса для отопления

Любой циркуляционный насос имеет ряд показателей, за которыми и определяется его производительность. Основными являются напор и расход. Эти параметры отражаются в техническом паспорте.

Расход циркуляционного насоса отопления рассчитывается за формулой:

где N- мощность котла;t1,t2- температура, выходящая из источника тепла (в большинстве случаев - 90-95 градусов) и находящаяся в оборотном трубопроводе (в основном -60-70 градусов)  соответственно.

Таким же образом рассчитывается и напор насоса отопления, согласно  европейским стандартам на 1 м.кв площади частного дома необходимо 100 Вт мощности.

Схемы установки циркуляционных насосов

Существует две типовые схемы установки циркуляционного насоса: однотрубная, двохтрубная.

Первая схема характеризуется постоянным расходом теплоносителя и небольшим температурным перепадом, а вторая, наоборот, - переменным расходом и высоким температурным перепадом.

На следующих рисунках приведены схемы подключения циркуляционного насоса отопления, где: 1 –котел, 2- автоматический воздушник, 3- клапан термостатический, 4- радиатор, 5- клапан балансировочный, 6- расширительный бак, 7-вентиль, 8 –фильтр,9- циркуляционный насос, 10-манометр, 11 – клапан предохранительный.

Установка циркуляционного насоса – этапы и важные нюансы монтажа

Перед установкой циркуляционного насоса тщательно изучите инструкцию и схему его подключения. Важно учесть тот факт, что отопительную систему время от времени нужно будет обслуживать, поэтому она должна иметь к себе подход.

Для начала следует слить всю отопительную жидкость из системы, затем в случае необходимости очистить трубопровод. Установка насоса и функциональной цепочки из арматуры выполняется согласно схеме подключения.  По завершению монтажа отопительную систему заливают водой, затем удаляют лишний воздух из насоса путем открытия центрального винта. Стоит обратить внимание, что выводить воздух следует перед каждым включением циркуляционного насоса.

После того, как был куплен циркуляционный насос отопления, приступают к определению его места монтажа. Рекомендуется циркуляционный насос устанавливать на обратке, перед котлом. Все дело в том, что вверху котла со временем может собираться воздух и если насос установить на подаче, то он как бы будет вытягивать его из котла, в результате чего может создастся вакуум, что приведет к закипанию этой части котла. Если же насос поставить перед котлом, то теплоноситель будет вталкиваться в него, в результате чего не будет создаваться воздушное пространство и котел будет полностью заполненный. Помимо этого, при таком монтаже циркуляционный насос будет работать при более низких температурах, что повысит срок его эксплуатации.

На выбранном участке монтажа насоса выполняют, так называемый, байпас (обвод).Он необходим же для того, чтобы в случае поломки насоса или выключения электричества, вся отопительная система не перестала работать, и теплоноситель прошел через главный трубопровод благодаря открытым кранам. Следует не забывать, что диаметр трубы обвода должен быть меньше диаметра основного трубопровода. После того, как байпас готов, приступают к установке циркуляционного насоса.

Важно помнить, что вал циркуляционного насоса обязательно должен быть установлен горизонтально, иначе в воде будет находиться лишь его часть, то есть насос потеряет около 30% производительность, а в худшем варианте - рабочая зона может прийти в неисправность.

Кроме того, монтаж предусматривает и верхнее расположение клеммной коробки.

С двух сторон насосного оборудования установите шаровые краны. Они в дальнейшем понадобятся вам для обслуживания и демонтажа насосного оборудования.

Система должна обязательно включать в себя фильтр, который предназначен для защиты механизма от мелких механических частиц, которые могут нанести значительные повреждения насосу.

Сверху обводной трубопроводной линии следует вмонтировать ручной или автоматический клапан, который необходим для выпускания возникших через некий период воздушных пробок.

Для исключения произвольного протока воды в системе отопления в области входа-выхода насоса необходимо закрепить запорную арматуру.

При креплении вала двигателя необходимо обеспечить поворот коробки по оси при минимальных усилиях. Для открытой отопительной системы необходимо также предусмотреть расширительный бачок.

Соединительные узлы следует обработать герметиком, что повысит производительность всей системы отопления

Чтобы процесс установки помпы был попроще и чтобы избежать необходимость в поисках соединений и креплений самостоятельно, найдите в магазинах специальное устройство с уже подобранными разъемными резъбами.

Количество необходимых циркуляционных насосов зависит от длины трубопровода. К примеру, если длина труба составляет около 80 м., то достаточно будет установки одного насоса, если же метраж превышает этот показатель – то необходимо использовать два и больше циркуляционных насосов отопления.

Цена установки циркуляционного насоса отопления в полной мере зависит от модели самого оборудования, сложности обводных труб и, конечно же, количества контуров трубопровода.

Причины поломки циркуляционных насосов отопления

Наиболее частые причины поломки циркуляционных насосов отопления:

  • неправильная установка насоса

Вал двигателя должен быть расположен строго горизонтально, в ином случае в насосе может возникнуть скопление воздуха, что выведет прибор из строя.

  • неправильное расположение клемного модуля или подводка кабеля
  • игнорирование процедуры развоздушивания насоса
  • не качественная очистка системы от твердых частиц

Стоит помнить, что все неисправности циркуляционного насоса требуют специфических навыков и знаний, поэтому ремонт отопительного оборудования лучше доверить профессионалам.



strport.ru

Установка насоса на отопление в систему, инструкция, электрическая схема и подключение

Для чего необходимо установить насос в отопительную сеть? Наверняка многие задаются подобным вопросом. Данная установка насоса на отопление необходима, так как в случае децентрализованного отопления в загородном или частном доме типичной проблемой является неравномерное распределение тепла по всем компонентам и контурам отопления. В котле вода может закипать, а в дальних помещениях батареи могут нагреваться до незначительной температуры, и такая ситуация не является приемлемой. Поэтому возникает необходимость найти решение, которое поможет устранить данную проблему и повысить эффективность работы всей системы отопления.

Циркуляционный насос в системе отопления

Данную проблему можно решить одним из двух следующих методов:

  • Модернизация отопительной системы посредством врезки циркуляционного насоса в трубопровод.
  • Сооружение трубопровода для отопительной системы с довольно большим размером диаметра.

Вряд ли наберется большое количество тех, кто согласится произвести демонтаж труб, тем более, что во многих домах они расположены под полом или в стене. Установка насоса в систему отопления будет более удачным решением не только с технических, но также и с экономических соображений. Данный способ решения вышесказанной проблемы будет намного более быстрым и дешевым. Электрическая схема циркуляционного насоса отопления показывает, что это эффективное устройство.

Электрическая схема циркуляционного насоса

Благодаря врезке циркуляционного насоса удастся добиться следующего:

Рекомендуем к прочтению:

  • Температурный режим станет более равномерным.
  • Радиус действия контура системы отопления значительно возрастет.
  • Полностью будет исключено образование воздушных пробок, которые во многом и мешали нормальной циркуляции теплоносителя.

Выбираем циркуляционный насос

Слишком мощный насос тоже нецелесообразно приобретать. Также излишне мощный насос только будет создавать шумовые помехи. Существуют и схемы, где работают два насоса в системе отопления.

Чтобы произвести расчет насоса для помещения, которое выделяется слишком сложными архитектурными особенностями, потребуется вызывать специалиста в области теплотехники.

Для обычного частного дома будет достаточным применение простой формулы. Рассмотрим же, какова схема установки насоса на отопление.

Технология установки насоса в систему отопления

Как установить насос на отопление? Чтобы облегчить себе процесс установки насоса, нужно покупать такое оборудование, в базовом комплекте которого имеются резьбы разъемного типа. Если они отсутствуют, то переходники придется покупать самому. Кроме того, их придется еще и подбирать самостоятельным образом. Также необходимо купить обратный клапан и фильтр глубокой очистки. Благодаря клапану удастся добиться нормального функционирования системы отопления под высоким давлением. Потребуется точная схема подключения циркуляционного насоса отопления.

Установка насоса в систему отопления

Также перед тем, как подключить насос отопления, не стоит забывать о том, что потребуются гаечные ключи и другие инструменты. Если вы не знаете, как производится врезка насоса в систему отопления, то потребуется вызвать специалиста в данной области. Если вы хотите произвести установку самостоятельным образом, то необходимо изучить информацию о том, как производится правильная установка циркуляционного насоса. Еще потребуется выбрать место для его установки.

Рекомендуем к прочтению:

Выбираем место для врезки насоса в систему отопления

Любая электросхема циркуляционного насоса для отопления покажет, что лучше всего выбрать такое место, чтобы в случае надобности можно было легко произвести профилактику оборудования, его ремонт или техническое обслуживание. Не так давно насосы «мокрого» типа устанавливали в обратку. Полагалось, что вода, омывая рабочую часть насоса, продлевала долговечность таких его компонентов, как роторы, различные подшипники и сальники.

На сегодняшний день благодаря современным технологиям выпускаются такие насосы, в которых различные узлы изготовлены из материалов, не боящихся воды. Благодаря этому можно как поставить насос на отопление на обратном трубопроводе, так и на подающем.

Циркуляционный насос установлен на подающем трубопроводе

Итак, как подсоединить насос к отоплению? Во время установки насоса необходимо соблюдать следующую последовательность – это своеобразная инструкция:

  • Необходимо слить теплоноситель в том случае, если установка насоса на котел отопления производится в уже имеющуюся и действующую сеть. Если отопительная система уже в течение многих лет была в эксплуатации, то ее потребуется очистить от различных механических загрязнений. Для этого потребуется наполнить ее пару раз водой, а затем опорожнить.
  • Монтаж насоса в систему отопления и цепочки из арматуры должна быть произведена в заранее запланированном для врезки месте. Для этого есть схема подключения насоса отопления. Далее идет подключение насоса в систему отопления.
  • После того, как будет закончен монтаж насоса, а также арматуры, отопительную систему потребуется заполнить водой.
  • После этого необходимо открыть центральный винт для того чтобы из насоса вышел лишний воздух. Центральный винт находится на крышке корпуса. Как только воздух будет полностью удален, из отверстий покажется вода.

Не рекомендуется включать насос циркуляционный для отопления до тех пор, пока система не заполнена водой и пока в ней имеется воздух. Для того чтобы оборудование отопительной системы прослужило как можно дольше, можно приобрести насос-автомат или насос, который имеет компоненты, позволяющие следить за работой агрегата. Схема отопления с циркуляционным насосом – это эффективно и удобно.

otoplenie-doma.org
