Погружной насос для колодца
Одним из альтернативных источников воды для обустройства водоснабжения загородного дома может стать обычный колодец, а колодезный насос станет основным устройством для подъема воды с глубины. Это еще один специфический тип оборудования, имеющий узкую специализацию и разработанный специально для таких задач.
Такой вариант более доступен, чем бурение артезианской скважины. Во-первых, такой источник водоснабжения возможно организовать практически повсеместно, в отличие от скважины, во-вторых, это значительно более быстрые и гораздо менее дорогостоящие работы, с учетом того, что в принципе не везде возможно получить доступ к водоносному горизонту.
Есть два типа устройств, по средствам которых можно наладить подъем воды из колодца. Первые это поверхностные насосы или насосные станции, вторые – погружные, которые работают в непосредственном контакте с водой.
Выбор погружного колодезного насоса

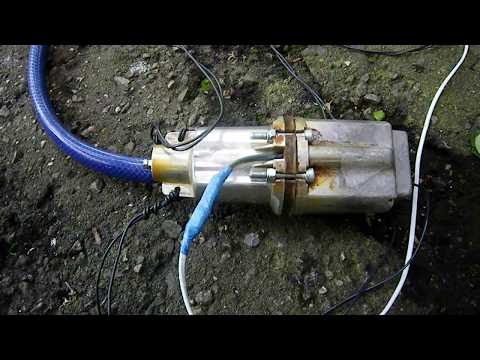

При использовании глубоких колодцев, наиболее подходящим устройством будет погружной насос.
Мощность погружного подбирается с учетом специфики конкретных условий. Этот параметр в первую очередь определяют глубина, на которой будет работать оборудование, в зависимости от уровня водоносного слоя, а также того давления, которое требуется создать в автономной системе водоснабжения. Дополнительное оборудование, такое как реле давления, гидроаккумулятор в отличие от насосной станции устанавливается отдельно в доме или специальном помещении.
Для не глубоких колодцев существует сегмент устройств меньшей производительности. Они дешевле, но не предназначены для постоянной работы, поэтому в силу ограниченного ресурса использовать их для обустройства полноценной системы автономного водоснабжения не получится. Работая в таком режиме, они быстро выходят из строя.
Зачастую приходится сталкивать с тем, что дно колодца сильно заилено. Обычный погружной насос для колодца не сможет работать в таких условиях. В этом случае целесообразно использовать такие модели, которые работают на глубине, при этом забор воды происходит с поверхности. Для эффективной работы они должны быть оборудованы специальным устройством, которое будет автоматически отключать электропитание при достижении определенного уровня воды. Есть различные вариации таких устройств, биметаллические выключатели, электронные автоматические системы, но наиболее надежным будет обычный поплавок, который опускаясь ниже заданного уровня, отключает оборудование.
Одна из основных опасностей, которые могут быть связаны с эксплуатацией такого оборудования, это возможность разлива смазочного материала. Это может происходить при разгерметизации камеры, в которой содержится смазка. В этом случае избавиться от масляной пленки на воде будет невероятно трудно, вплоть до проведения специальных и дорогостоящих работ. Однако происходить подобное может лишь при не правильной эксплуатации или поломке не качественного устройства.
Монтаж погружного колодезного насоса
Для установки колодезного насоса не требуется специализированных инструментов. Это в целом не сложный процесс, не требующий участия профессиональных строителей. Ее вполне можно произвести самостоятельно, достаточно придерживаться рекомендаций производителя и определенного порядка действий:
- — после того как колодец готов, прокапывают траншею к дому для водопроводной трубы, по которой вода от насоса будет поступать в систему, и электрического кабеля.
- — в траншее устраивают песочную подушку, а в стенке колодца пробивают отверстие;
- — в отверстие в стенке колодца должна быть установлена гильза для защиты трубы и кабеля. Она должна быть немного большего диаметра, а длиной около полуметра;
- — труба укладывается в траншею и пропускается сквозь гильзу;
- — далее труба подключается к насосу. Многие модели уже оборудованы обратным клапаном, но в большинстве случаев это дешевые пластиковые изделия, которое имеет смысл заменить на качественный латунный клапан;
- — с трубы снимается фаска, затем труба подключается к оборудованию;
- — трубы вместе с электрическим кабелем закрепляется изолентой или пластиковыми хомутами на тросе через каждые 50 см;
- — для подвески используют стальной трос в антикоррозийной оболочке. Для крепления в верхней части устройства имеются специальные отверстия;
- — надежный стальной трос достаточно дорогой и, в некоторых случаях, можно обойтись более дешевым капроновым, но это крайне не желательно.
Он может порваться, а извлечения насоса из колодца может быть невозможно.
Безусловно, такие объемные работы, как обустройство колодца и установка погружного насоса имеют своей целью обеспечение полноценного водоснабжения, что невозможно без дополнительного оборудования.
- — во-первых, это гидроаккумулятор, который будет поддерживать необходимое давление в системе водоснабжения. Он же позволит избежать частых включений, что обеспечит длительную безаварийную эксплуатацию. Кроме того, объем воды, постоянно находящейся в расширительном баке, обеспечивает резервный запас на случай внезапного отключения электроэнергии или поломки;
- — второе обязательное устройство в системе это реле давления. Оно отвечает за контроль давления в гидроаккумуляторе и при достижении минимального значения включает насос.
Все составляющие требуют тщательных замеров и расчетов. Грамотный подбор оборудования, а также правильная установка обеспечат длительную и эффективную эксплуатацию всей системы автономного водоснабжения дачи или загородного дома.
Установка обратного клапана на насосную станцию для колодца
Обратный клапан для колодца является важным элементом в оснащении автономных насосных станций, который направляет движение жидкости. При возникновении нештатной ситуации деталь препятствует протеканию жидкости в обратном направлении. Клапан стабилизирует давление в системе водоснабжения, предотвращает утечку воды либо неожиданную остановку насоса. Чтобы устройство работало правильно, нужно подобрать и установить его с учетом ряда особенностей.
Содержание
- 1 Конструкция и принцип работы обратного клапана
- 2 Выбор запорной арматуры
- 3 Где может устанавливаться защитное устройство?
- 4 Как установить обратный клапан?
Конструкция и принцип работы обратного клапана
Конструктивно деталь состоит из двух цилиндров, перпендикулярно расположенных друг к другу и соединенных таким образом, что формируется единая полость. Один из цилиндров имеет резьбу и используется для монтажа клапана к насосу в колодце, скважине, водопроводу в доме или квартире.
Второй является заглушенным. В полости устройства располагается механизм, который обеспечивает прохождение жидкости в одном направлении. Рабочее положение элемента позволяет жидкости проходить беспрепятственно.
Если давление будет недостаточным, подача воды прекращается, что обусловлено срабатыванием механизма. В этом случае труба перекрывается поперек сечения. Клапан работает аналогичным образом при движении воды в обратном направлении: механизм перекрывает проход, препятствуя этому. В основном деталь монтируют в системе водопровода на насосном оборудовании. Применение устройства препятствует сливу воды в скважину или колодец при остановке насоса, предотвращая выход оборудования из строя. В противном случае поток воды будет раскручивать насос в обратном направлении, что приведет к его поломке.
Наличие защитного элемента в системе сохраняет заполнение труб, повышая эффективность насосов. Кроме этого, нет необходимости ждать, пока оборудование снова заполнит водопровод. Если используется погружной насос, то клапан устанавливают после него.
При монтаже насосной станции сам агрегат располагается на поверхности, а устройство защиты устанавливается на конце трубы. Если станция эксплуатируется только в теплое время года, перед тем, как убрать ее на хранение в течение зимы, например, в сарай или гараж, нужно слить всю воду с оборудования и водопровода. Возможна ситуация, что небольшое количество воды все же останется и придется что-то разморозить, но с самой станцией ничего случится.
Нужна помощь в продвижении в интернете? Пишите!!! [Нажмите на этот текст или кликните на картинку ниже]
Выбор запорной арматуры
Какой обратный клапан выбрать, на какие характеристики обращать внимание? Чтобы ответить на эти вопросы, нужно рассмотреть классификацию детали и факторы, которые должны учитываться при ее монтаже. Выбирая запорную арматуру, нужно принимать во внимание следующее:
- номинальное давление, при котором запорная арматура будет работать безопасно;
- место монтажа;
- способ крепления к системе водопровода;
- степень загрязнения окружающей среды.
Кроме этого, обратные клапаны классифицируют по способу крепления:
- монтаж при помощи сварного оборудования к полипропиленовым трубам;
- крепление через фланцы;
- монтаж с помощью резьбовых муфт;
- межфланцевый монтаж.
Нужно учесть, что рассматриваемая запорная арматура делится на обратные затворы и клапаны. Отличие заключается в том, что у клапана внутренняя перегородка представляет собой золотник, а у затвора — круглый диск. Затвор может быть выполнен из различных материалов: чугун, сталь, титан, бронза, неметаллические материалы. Исходя из способа исполнения затвора, защитное устройство разделяют на подъемные, шаровые и поворотные. В межфланцевом обратном клапане затворка — это диск либо створок, которые препятствуют обратному оттоку воды при отключении насосного оборудования.
Межфланцевый обратный клапан наделен такими преимуществами, как небольшой размер и малый вес. Их монтаж возможен практически в любом положении. Довольно часто такое устройство монтируется с пластиковыми трубами.
Чтобы не пришлось размораживать трубы в зимний период в случае аварийной ситуации, рекомендуется установить электромагнитный обратный клапан. Устройство представляет собой шаровый кран с электроприводом. В исходном состоянии деталь является открытой, а при подаче питания закрывается. В случае отключения электричества и замерзании дома, клапан сработает, что приведет к сливу воды из системы.
Где может устанавливаться защитное устройство?
Запорная арматура рассматриваемого типа применяется довольно широко.
В частном домовладении это, как правило, погружные насосы либо насосные станции для скважин или колодцев. Но помимо такого оборудования обратные клапаны применяются для предотвращения оттока воды из бойлера. Деталь устанавливается на выходе холодного трубопровода в случае отсутствия жидкости. Кроме этого, защитное устройство может монтироваться на различные виды трубопроводов, особенно при одновременном использовании горячего и холодного трубопроводов. Из-за того, что в трубах давление разное, возможно продавливание горячей воды в трубу с холодной через смеситель. Если установить клапан на каждом трубопроводе, то обратный отток жидкости будет невозможен.
Широко используется запорная арматура в отопительных системах, когда конструкция состоит из нескольких контуров с разным давлением теплоносителя. В этом случае на каждый контур устанавливается насос. Может случиться так, что при монтаже более мощного насоса возможно продавливание теплоносителя в соседний контур с менее мощным оборудованием.
Такая ситуация недопустима, поэтому установка клапана является обязательной в такой системе отопления. Нередко осуществляется монтаж обратного клапана в канализации, чтобы предотвратить обратный поток стоков.
Как установить обратный клапан?
Чтобы эксплуатация защитного устройства не доставляла проблем, установка должна быть выполнена правильно. В первую очередь во избежание отложений на мембране и пружине, монтировать деталь нужно в вертикальном положении. В противном случае пружина попросту не будет удерживать воду. Где устанавливать запорную арматуру — вверху или внизу, зависит от вида колодца или скважины, особенностей трубопровода. Сверху клапан располагают в том случае, если осуществляется бурение скважины на небольшую глубину (до 8 м). В этом случае, если расположить клапан внизу, отследить сток воды при попадании в водоносный слой можно будет, только задействовав ножной или ручной насос.
Основное назначение обратного клапана при установке на скважинные механизмы — предотвратить постоянный возврат воды в скважину.
Таким образом будет экономиться время на подачу воды в краны. Это говорит о том, что запорная арматура устанавливается на выходе из насосного оборудования. Если погружной насос располагается на небольшой глубине и расстояние до дома небольшое, можно установить только один клапан. При больших значениях (глубина, расстояние) потребуется установка двух клапанов — после насоса и на входе в дом либо перед гидроаккумулятором. Если используется насосная станция, то обратный клапан нужно монтировать в скважине (колодце) либо перед входом в насосное оборудование. К слову, второй вариант является предпочтительнее.
Производители защитной арматуры не стоят на месте и позаботились об установке обратного клапана на насосное оборудование:
- перед запорной арматурой для насоса рекомендуется установить фильтр грубой механической очистки;
- современный погружной насос оснащается обратным клапаном прямого действия еще в процессе разработки оборудования;
- в большей степени защита необходима обратному клапану на скважинном насосе, который монтируется на всасывании из скважины либо колодца, для чего используют перфорированную либо сетчатую обойму.
Чтобы установить рассматриваемую деталь своими руками, минимальных сантехнических навыков и необходимых инструментов будет вполне достаточно. Главное, о чем следует помнить при монтаже клапана, — установить его в нужном направлении, о чем свидетельствует стрелка на корпусе устройства.
Погружной обратный клапан— обратные клапаны водяных скважин для насосных систем
U.S. Valve’s Techno Check ™ Глубокие обратные клапаны для тяжелых условий эксплуатации — это хорошее решение для преодоления гидравлических ударов и устранения проблем с обратным клапаном ваших погружных насосных систем. Исключительная реакция обратного клапана Techno Deep Well на быстрый запуск водяных насосов и исключительно низкий перепад давления отличают его как превосходный клапан для обслуживания водяных скважин.
Стандартные обратные клапаны Techno с внутренней резьбой, специально разработанные для применения в глубоких скважинах, рассчитаны на рабочее давление 450 фунтов на кв.
дюйм или глубину 1000 футов. Также доступны обратные клапаны Techno с наружной резьбой и полнофланцевые обратные клапаны Techno. Неотъемлемые особенности включают большую свободную площадь с результирующим низкая потеря давления, высокая герметичность за счет непрерывной конструкции уплотнения, сниженный уровень шума и износа за счет исключения вращающихся частей с металлическим контактом, а также стабильная работа в более широком диапазоне скоростей потока.
- Полнопроходной — Обеспечивает повышенный расход при снижении потерь давления
- Пластины клапанов — с опорой металл-металл и уменьшенным ходом
- Уплотнительный элемент — Обеспечивает герметичность и увеличенный срок службы
- Шарнирная стойка — прецизионная конструкция воздушной фольги обеспечивает обтекаемый поток
- Пружина
Полнопроходные, самый низкий перепад давления
Полнопроходные обратные клапаны обеспечивают больший расход и меньшие перепады давления, чем обычные обратные клапаны.
Наша конструкция обратного клапана с шарниром из эластомера выводит производительность на совершенно новый уровень за счет устранения ограничительного седла клапана и значительного увеличения площади открытия клапана и коэффициента расхода (Cv). Наши полнопроходные шаровые краны предлагают открытые пути потока, что снижает турбулентность и шум. Они идеально подходят для применения в вакуумных насосах, системах сжатого воздуха и газа, а также в системах водоснабжения, где желательны низкая потеря напора и устранение гидравлического удара.
Запросить цену
Особенности и преимущества
Наши клапаны предлагают ряд впечатляющих преимуществ по сравнению с конкурирующими конструкциями.
- Самый низкий перепад давления в отрасли
- Доступен из нержавеющей стали 316, углеродистой стали, чугуна, латуни, алюминия
- Большинство клапанов из углеродистой стали имеют покрытие из дихромата цинка
- Наружная и внутренняя резьба NPT, бесфланцевая, рифленая и гладкая, API и т.
д. - Простота установки, бесшумная работа
- Содержимое США, соответствует требованиям ARRA
- Наши обратные клапаны уменьшают гидравлический удар
- Каждый клапан тестируется перед отправкой
Быстрая доставка
Мы поддерживаем обширный ассортимент клапанов, деталей и компонентов из самых разных материалов, чтобы мы могли быстро реагировать на ваши потребности. Клапаны обычно собираются и испытываются в течение 1-2 дней после получения заказа.
Сертифицированные обратные клапаны NSF
США Компания Valve с гордостью предлагает для вашего удобства ряд обратных клапанов, сертифицированных NSF. Чтобы соответствовать требованиям NSF 61 и NSF 371, наша команда теперь предлагает бессвинцовые обратные клапаны, безопасные для использования в питьевой воде и других скважинных применениях.
Чтобы узнать больше о нашем ассортименте бессвинцовых обратных клапанов, сертифицированных NSF, нажмите здесь.
Технические данные
Технические данные, включая доступные материалы, размеры, покомпонентное изображение, номера деталей и описания, стандартные модели, Cv клапана, кривые потери давления и другую информацию можно найти в наших брошюрах.
Посетите наши страницы продуктов по ссылкам ниже.
- Обратные клапаны
- Шаровые краны
- Материалы
Размер | Techno Check™ Full Port Dual Disc | Обычная конструкция с двумя дисками | Обычная конструкция поворотного затвора | Обратный клапан обычного подъема |
1 | 37 | — | 22 | 17 |
1 1/4 | 65 | — | 39 | — |
1 1/2 | 83 | — | 55 | 35 |
2 | 145 | 75 | 65 | 63 |
2 1/2 | 350 | 95 | 90 | 100 |
3 | 590 | 190 | 135 | 148 |
4 | 920 | 375 | 215 | 260 |
5 | 1400 | 480 | 680 | 415 |
6 | 2800 | 820 | 1270 | 620 |
8 | 4900 | 1590 | 2350 | 1030 |
10 | 7200 | 2900 | 3850 | 1630 |
12 | 9000 | 4500 | 4750 | 2370 |
Сравнение коэффициентов расхода обратного клапана (Cv) — галлонов воды в минуту при 60°F и перепаде давления 1 фунт/кв.
дюйм
Нажмите здесь, чтобы запросить предложение или позвоните нам по телефону 1-410-789-0999
Запросите предложение или позвоните нам по телефону 1-410-789-0999
Cleanwater Обзор — Red Lion
Зачем нужен скважинный насос?
Колодезный насос подает воду в ваш дом из-под земли. Вам может понадобиться колодезный насос Red Lion для замены существующего или малогабаритного насоса или для установки в новом доме. Независимо от того, покупаете ли вы насос для замены или для новой установки, важно определить и выбрать правильный насос.
Новая установка
Новая установка, хотя и несложная, требует немного больше внимания:
1. Какова глубина колодца до воды?
Глубину колодца до воды легко определить, прикрепив небольшое плавающее устройство к концу веревки. Опустите струну в скважину, пока устройство не всплывет. Просто отметьте струну на уровне земли, вытащите ее из колодца и измерьте длину.
2. Какой тип насоса вам нужен?
Существуют погружные насосы как с 2-проводным, так и с 3-проводным подключением. Все трехпроводные погружные насосы мощностью 1 л.с. и меньше оснащены панелью управления, необходимой для установки.
| 25 ft or less | Shallow well jet pump |
| 25 ft to 90 ft | Convertible jet pump |
| 25 ft to 400 ft | Submersible well pump |
3. Какой размер насоса вам нужен?
Определите мощность скважинного насоса, рассчитав, сколько воды будет использовать ваш дом. Это легко сделать, подсчитав количество водопроводных приборов в вашем доме: душевые кабины, краны, наружные краны и приборы, использующие воду (посудомоечные машины, стиральные машины, холодильники). Каждое приспособление требует одного галлона в минуту (галлонов в минуту) потока.
Количество галлонов в минуту четко указано на передней части каждой коробки Red Lion.
Замена существующего насоса
Струйные насосы как для неглубоких, так и для глубоких скважин откачивают воду из вашей скважины через одну или две впускные трубы, которые спускаются под землю в вашу скважину. Посмотрите на количество труб, чтобы определить тип насоса, который вам нужен. Если ваш насос имеет одну трубу, вам нужен струйный насос для неглубокой скважины или погружной насос для глубокой скважины; две трубы означают, что вам нужен трансформируемый струйный насос для применения в глубоких скважинах.
Типовые установки
СТРУЙНЫЙ НАСОС ДЛЯ МЕЛКИХ СКВАЖИН
До 25 футов
Подходит для случаев, когда уровень перекачиваемой воды не превышает 25 футов. Требуется одна всасывающая труба диаметром 1¼ дюйма. Может использоваться в скважине диаметром 2 дюйма или больше.
Для завершения установки требуется следующее:
- Струйный насос
- Напорный бак
- Фитинги насоса к баку
- Всасывающий трубопровод 1¼»
- Донный клапан или обратный клапан 0101
- Струйный насос, который включает в себя: реле давления, клапан управления потоком и инжектор (установлен на насосе) трубопровод
- Донный клапан или обратный клапан (для приводной скважины)
- Струйный насос, который включает в себя: реле давления, клапан управления потоком и инжектор (установлен на насосе)
- Напорный бак
- Фитинги для соединения насоса с резервуаром
- Всасывающий трубопровод 1¼ дюйма и обратный напорный трубопровод 1 дюйм
- Донный клапан
Неглубокие скважины глубиной до 25 футов
Подходит для случаев, когда уровень перекачиваемой воды не превышает 25 футов.
Требуется одна всасывающая труба диаметром 1¼ дюйма. Может использоваться в колодцах диаметром 2½ дюйма или больше.
Для завершения установки требуется следующее:
КОНВЕРТИРУЕМЫЙ СТРУЙНЫЙ НАСОС
Конфигурация для глубокой скважины – до 90 футов
Подходит для случаев, когда уровень перекачиваемой воды не превышает 25 футов. Требуется одна всасывающая труба диаметром 1¼ дюйма. Может использоваться в колодцах диаметром 2½ дюйма или больше.
Для завершения установки требуется следующее:
ПОГРУЖНОЙ НАСОС ДЛЯ ГЛУБОКОГО КОЛОДЦА
Подходит для работы на глубине до 902 футов.
