Скважинные насосные станции

При выборе земельного участка за городом для индивидуального строительства мало кто обращает внимание, есть ли в данной местности возможность подключения к централизованному водоснабжению. При наличии электросетей организовать собственную систему водоснабжения вполне по силам любому, тем более, что техника для этого предлагается на рынке самая современная, снабженная всей необходимой автоматикой.
Для строительства собственного автономного водопровода необходимы две составляющие:
•    скважина, пробуренная на глубину залегания водоносного слоя и оснащенная сетчатым фильтром (обычно из цветного металла) для отделения песка;
•    насосная станция, которая включает оборудование, обеспечивающее подъем воды со дна скважины и подачу ее с определенным давлением ко всем точкам разбора, расположенным в доме и других хозяйственных постройках.

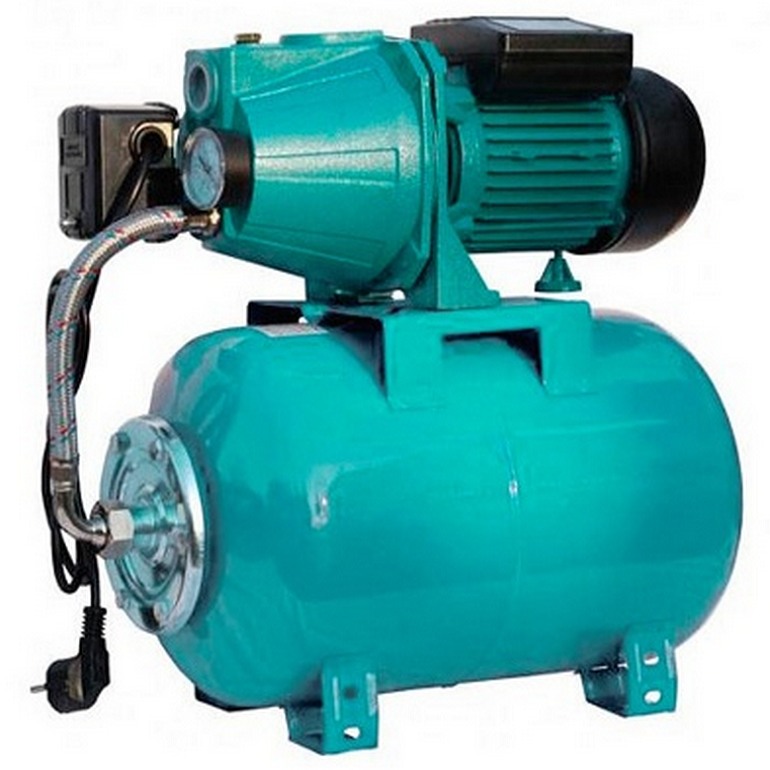

Составляющие насосной станции

 Насосные станции можно собрать самостоятельно, однако для этого нужно обладать некоторыми техническими знаниями, чтобы суметь произвести несложные расчеты, касающиеся производительности насоса, диаметра трубопроводов, рабочего давления в системе и т. д. Гораздо проще, да и дешевле приобрести все в сборе, тем более, что производители поставляют в магазины уже собранные и настроенные насосные станции, которые состоят из следующих элементов:

1. Насос

Это главная составляющая, обеспечивающая собственно подъем воды с глубины и ее распределение по всем потребителям. Насосы могут быть поверхностными, которые размещают на поверхности земли, и погружными, опускаемыми в саму скважину.
Поверхностные насосы наиболее распространены в насосных станциях, но они имеют существенные ограничения по высоте подъема воды – от агрегата до зеркала воды в скважине должно быть не более 8–10 метров, иначе он просто не будет справляться со своей задачей.
Существуют специальные модели поверхностных насосов, которые в состоянии выкачать воду из глубоких – до 45 метров, скважин (см. Рис. 1). Они имеют двухтрубную конструкцию и эжектор, с помощью которого создают во всасывающем трубопроводе разрежение, достаточное для подъема воды с такой глубины.


Рисунок 1 – Поверхностный насос  с эжектором.
В некоторых местностях водоносные слои залегают настолько глубоко, что приходится бурить скважины глубиной 100 м и больше. Для таких случаев разработаны погружные насосы. Которые также можно использовать в составе насосных станций.

2. Гидроаккумулятор

Представляет собой металлическую емкость цилиндрической формы, предназначенную для хранения небольшого запаса воды, а также для поддержания давления в напорном трубопроводе. Внутри гидроаккумулятор имеет резиновую или каучуковую мембрану, которая делит его примерно пополам. В некоторых случаях роль мембраны выполняет деталь грушевидной формы (см. рис.2).


Рисунок 2 – Устройство гидроаккумулятора.
Принцип действия аккумулятора для воды в части поддержания давления в системе достаточно прост. С одной его стороны через специальное отверстие нагнетается воздух под давлением 1,5 атм, с другой – насос качает воду. Воздух сжимается до определенного давления, которое задается с помощью следующего элемента насосной станции – реле давления. По достижению определенной величины давления реле отключает насос. Как только житель дома открывает кран, вода начинает вытекать, давление в воздушной камере падает, пока не достигнет критической величины, при которой реле включает насос. Таким образом, гидроаккумулятор обеспечивает все точки разбора водой под давлением, заданном в определенном диапазоне.
Емкость накопительного бака может колебаться от 25 до 100 литров и более – в зависимости от количества потребителей воды. В любом случае следует помнить – чем большей емкости аккумулятор для воды, тем реже будет включаться насос, чтобы подкачать воду, а значит, его ресурс будет больше.

3. Реле давления

Этот небольшой, но важный прибор, который соединяет воедино всю насосную станцию и делает ее работу полностью автономной. Все, что нужно установить вначале при подключении станции – это отрегулировать т.н. «верхнее» и «нижнее» давление. Собственно, при продаже оно уже настроено в заводских условиях на значения 1,4 и 2,8 кг/кв. см., соответственно, насос будет отключаться при достижении второго значения, и включаться снова при падении ниже первого значения. Если эти цифры вас почему-то не устраивают, их можно подрегулировать самостоятельно вращением регулировочного винта.

4. Манометр

Монтируется в насосной станции рядом с реле давления и позволяет визуализировать значения, заданные с помощью реле. Очень удобно его использовать в процессе настройки реле. Также не помешает периодически в процессе эксплуатации насосной станции контролировать реальные величины, при которых включается и выключается насос. Иногда воздух из накопительного аккумулятора стравливается через ниппель или вследствие повреждения мембраны, давление падает и может снизиться до того, что насос вообще прекратит работу. Чтобы этого не произошло, важно вовремя диагностировать проблему с помощью манометра и подкачать его до рабочего давления посредством насоса или компрессора.

Особенности монтажа насосной станции

При выборе места установки насосной станции важно помнить – стоять она должна в защищенном от осадков месте, иначе реле давления или сам насос быстрой выйдут из строя. Оптимально – это техническое помещение в подвале дома, желательно, чтобы оно было звукоизолировано – насос при работе очень шумит. Однако при этом следует учитывать и глубину всасывания купленного вами насоса. Если насос рассчитан на 8м, а ваша скважина имеет глубину 7м, то его можно расположить максимально на расстоянии 10 м от скважины (1м по вертикали равен 10м по горизонтали), а лучше – еще ближе. Если расстояние до дома больше, нужно будет делать утепленный приямок возле самой скважины и устанавливать насосную станцию там.
Подробнее об особенностях монтажа и эксплуатации смотреть здесь

Ключевые слова: скважина, станция

Рекомендуем к прочтению

виды, как выбрать, инструктаж по монтажу

Автоматизированный процесс подачи воды из скважины в жилой дом, сад и огород поможет минимизировать время, планируемое на хлопоты по хозяйству. «Сердцем» водопроводных сетей являются насосные станции для скважин – устройства, перекачивающие воду из источника к точкам водоразбора.

Для их бесперебойной работы надо знать нюансы расположения, установки и подключения насосного оборудования. Согласны?

Мы расскажем, как грамотно подобрать насосную станцию для обеспечения водой загородного дома. У нас вы узнаете все о правилах прокладки водопроводных линий от водозабора в дом. С учетом наших советов организация водоснабжения со скважиной в качестве источника не вызовет малейших затруднений.

Содержание статьи:

  • Как устроена насосная станция?
  • Критерии выбора станции для скважины
  • Как выбрать место для оборудования?
  • Инструкция по установке насосной станции
    • Наружные работы — от скважины до дома
    • Монтаж запорного вентиля и фильтра
    • Проверка работы системы – пробный пуск
  • ПНД трубы – альтернатива стальной магистрали
  • Как утеплить наружный водопровод?
  • Выводы и полезное видео по теме

Как устроена насосная станция?

Уровень комфорта в загородном доме в немалой степени определяется наличием профессионально отлаженной системы водоснабжения, основным компонентом которой относится насосная станция.

Строение приборов, участвующих в организации подачи воды, необходимо знать в любом случае. Пригодится, если вы самостоятельно прокладываете водопровод или поручаете монтажные работы профессионалам.

Зная принцип работы отдельных элементов системы, в случае аварии или при выходе из строя одного из устройств, вы сможете самостоятельно, а главное, быстро произвести или замену.

Итак, важнейшими составляющими частями схемы водоснабжения с применением насосной станции являются следующие:

  • устройство для водозабора с фильтром;
  • обратный клапан, предотвращающий движение воды в обратном направлении;
  • всасывающая магистраль – труба, ведущая к насосу;
  • реле давления для регулировки подачи воды;
  • манометр, показывающий точные параметры;
  • гидроаккумулятор – автоматический накопитель;
  • электродвигатель.

Вместо гидроаккумулятора, более современного и практичного устройства, иногда используют накопительный бак, имеющий несколько минусов (слабая сила напора, неудобный монтаж и др. ).

На схеме показан один из способов установки безнапорного накопительного бака и гидрофора, способного регулировать давление и уровень воды в системе

Однако сейчас, когда в магазинах появилось множество современных недорогих моделей с гидроаккумулятором, смысла самостоятельной сборки системы с накопительным баком нет.

Если вы все же решили приобрести емкость для набора воды, постарайтесь учесть следующие нюансы:

  • Резервную емкость устанавливают на максимально высоком участке (например, на чердаке), чтобы создать необходимый напор.
  • Объем бака должен быть таким, чтобы сохранялся запас на 2-3 дня в случае выхода из строя насосного оборудования (но не более 250 л, иначе возможно накопление осадка).
  • Основание для монтажа емкости необходимо усилить балками, плитами, дополнительными перекрытиями.

Резервный накопительный бак, как и мембранное оборудование (гидроаккумулятор), следует оснастить фильтром. Кроме того, обязательна установка страховочного патрубка для отвода излишков воды. Шланг, соединенный с патрубком, выводят в дренажную систему или опускают в емкости, предназначенные для хранения поливочной воды.

Стандартная схема устройства насосной станции с обозначением основных элементов: обратного клапана, реле давления, манометра, напорного трубопровода; красная стрелка указывает на гидроаккумулятор

Принцип работы насосной станции цикличен. Как только снижается запас воды в системе, включается насос и начинает качать воду, заполняя систему.

При достижении давления необходимого уровня срабатывает реле давления и отключает насос. Настройки реле необходимо выставить перед началом работы оборудования – они зависят от объема бака и характеристик насоса.

Галерея изображений

Фото из

Кроме поверхностного центробежного насоса обязательной составляющей насосной станции является гидробак, обеспечивающий стабильность давления в системе, защиту от гидроударов и запас воды

Для автоматизации циклов откачки воды станцию оснащают реле давления, запускающим и останавливающим агрегат. Вместо реле сейчас чаще используют блок автоматики, который кроме того защищает от перегрева и сухого хода

Категорически запрещается использование поверхностных насосных систем без предварительного заполнения водой перед первым запуском. Не допускается перекачивание воды с температурой и наличием минеральных частиц больше, чем указано производителем оборудования

Чтобы исключить замерзание воды внутри оборудования, перед наступлением заморозков воду полностью сливают из станции, а также из всасывающей и напорной трубы. Запрещено расположение агрегата в помещениях с возможностью затопления

Обязательные компоненты насосных станций

Реле давления или блок автоматики

Соблюдение требований по эксплуатации станции

Правила консервации насосной станции

Критерии выбора станции для скважины

При покупке насосной станции следует обратить внимание на параметры насоса и факторы, характеризующие источник воды (в нашем случае – скважину), в том числе его удаленность от здания.

Например, не лишним будет уточнить следующие величины:

  • Максимальная глубина забора воды. Нас интересует динамический уровень воды, то есть средний показатель за 1-2 суток при постоянном использовании воды. Если брать во внимание статический уровень, то можно ошибиться в расчетах.
  • Номинальный напор агрегата. Условная высота водяного столба, который способно создать насосное оборудование. Вычисляют по формуле, суммируя величину всасывания, длину горизонтальных участков трубопровода, вертикального подъема и потери на транспортировку по трубопроводу.
  • Производительность насосной станции. Для расчетов можно взять средний расход воды на всех точках водоразбора (например, смеситель на мойке – 0,15 м/с, душевая кабина или стиральная машина – 0,3 м/с). Суммарное значение не должно быть выше дебита скважины, иначе источник не будет справляться с поставкой.
  • Напряжение электропитания. В бытовых сетях это 220 В (кроме мощных станций с трехфазными двигателями, где напряжение равняется 380 В).
  • Потребляемая мощность. Разброс потребляемой станциями энергии внушителен. В среднем 500-2000 Вт. От мощности напрямую зависит выбор типа автоматического выключателя.
  • Объем резервуара гидроаккумулятора. От 24 л (для семьи из 1-2 человек) до 100 л (6 человек и более).

Понятно, что без знания технических нюансов перед выбором и приобретением агрегата лучше проконсультироваться со специалистом, хорошо разбирающимся в бытовом насосном оборудовании.

Характеристики насосной станции указаны в техническом паспорте изделия, для выбора нужной модели их необходимо сопоставить с собственными расчетами

Выбор зависит от глубины выработки. Например, если глубина достигает 12-15 м, необходимо устройство со встроенным эжектором, более 20 м – с внешним эжектором. Благодаря закольцованному всасыванию увеличивается сила подъема воды, однако резко падает КПД и повышается энергопотребление.

Как выбрать место для оборудования?

Для эксплуатации насосного оборудования постарайтесь соблюсти некоторые условия:

  • минимальное удаление станции от источника воды;
  • необходимый температурный режим;
  • возможность снижения уровня шума;
  • удобное расположение оборудования для обслуживания.

С учетом перечисленных факторов наиболее подходящими местами для установки станции являются кессон, подвал дома и котельная, хотя каждое место имеет свои плюсы и минусы.

Кессоном принято называть сооружение, оборудованное в земле. Его устраивают прямо над выходом ствола скважины, при этом вырывают глубокий котлован, который должен находиться ниже уровня промерзания грунтов. Если насос установить недостаточно глубоко, он не сможет работать круглогодично, так как при первых же морозах выйдет из строя.

Для изготовления кессона используют бетонные кольца, кирпичную кладку, монолитные бетонные блоки, металлические кубы. Вход в кессон находится в верхней части сооружения и представляет собой это люк с плотно прилегающей крышкой

Кессон требует гидроизоляции и дополнительного утепления верхней части – крыши. Кроме того, объема помещения должно быть достаточно, чтобы можно было при необходимости произвести ремонт.

Преимущество установки насосной станции непосредственно в устроенный над устьем в том, что работающий агрегат будет находиться вдали от жилых помещений и не причинять дискомфорта громким шумом.

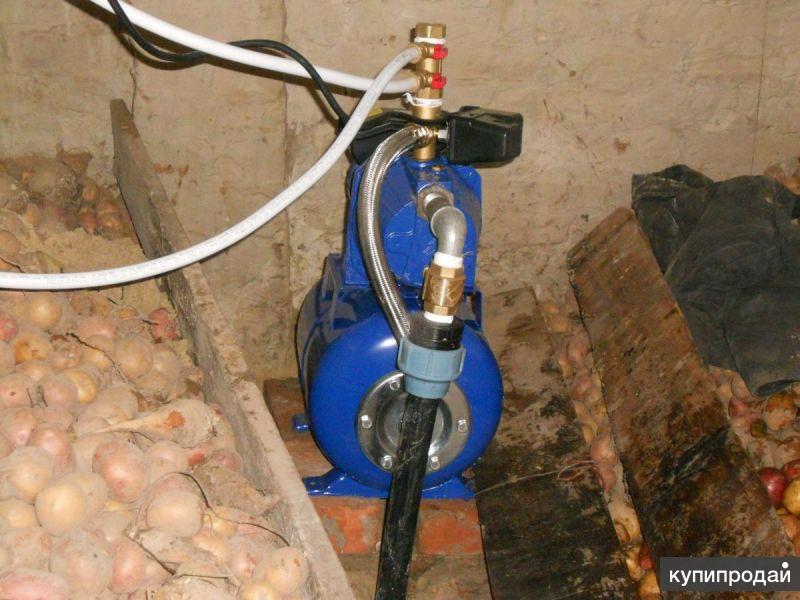

Неплохим вариантом для установки станции является подвал. Он находится дальше от скважины, чем кессон, зато в цокольном помещении легко оборудовать место для монтажа. Учитывая угрозу затопления, агрегат устанавливают на небольшом устойчивом возвышении.

Удачный вариант размещения насосной станции в подвале: жилые помещения находятся в некотором отдалении, выход наружу расположен примерно на одном уровне с магистралью, ведущей от скважины

В подвалах загородных домов часто устраивают подсобные помещения (прачечные, кладовки, погреба для хранения консервов), поэтому отопление предусмотрено заранее. Если все же подвал является не отапливаемым, нужно позаботиться о дополнительной теплоизоляции, а еще практичнее – установить дополнительный радиатор.

Устраивать котельную рядом с жилыми комнатами не рекомендуем, так как уровень шума работающего оборудования довольно высок. Если вы все же решили установить насосную станцию в коридоре или кладовке, постарайтесь максимально изолировать помещение.

Существует еще одно решение, но оно будет интересно лишь тем, кто посещает дачу исключительно в летний период.

Можно приобрести компактный переносной агрегат и установить его в небольшую времянку – деревянное сооружение, напоминающее ящик. Главное, чтобы строение было защищено от осадков. На зиму насосную станцию вместе с временным водопроводом разбирают и помещают в теплую комнату.

Галерея изображений

Фото из

В формате станций используются насосы поверхностного типа, глубина забора воды которых редко превышает 10 м

Для откачки воды из неглубоких выработок небольшую насосную станцию необязательно обустраивать стационарно, достаточно подключать только на время перекачивания воды

В дачный сезон насосную станцию можно просто оставить на улице, если территория садового товарищества хорошо охраняется

Оптимальный вариант — сооружение павильона для насосной станции, рядом с которой можно расположить систему фильтров, автоматику и контрольные устройства

Если не беспокоит шум поверхностной помпы, довольно звучно перекачивающей воду, станцию устанавливают в предбаннике или в подсобных помещениях дома

Для стационарного расположения насосной станции, качающей воду из глубокой скважины с помощью эжектора, лучше организовать приямок или соорудить кессон

Строительство глубокого кессона позволяет сократить расстояние между зеркалом воды в выработке и насосным оборудованием. Такое решение порой предоставляет возможность качать воду станцией без эжектора

Гидробак — обязательный компонент насосной станции. Однако устанавливаться он может не только непосредственно под помпой, но и в отдельном помещении

Специфика использования насосных станций

Откачка воды из абиссинского колодца

Станция в водоснабжении дачи

Сооружение павильона для насосной станции

Установка насосной станции в бане

Приямок за пределами загородного дома

Преимущества установки станции в кессон

Гидроаккумулятор как обязательная составляющая

Инструкция по установке насосной станции

Рассмотрим наиболее популярный вариант установки станции, при котором агрегат находится на территории дома (в подвале или подсобке), а всасывающая магистраль, опущенная в скважину, снабжена эжектором.

Наружные работы — от скважины до дома

К наружным мероприятиям относится монтаж всасывающего скважинного устройства — , прокладка магистрали до фундамента дома или подготовка площадки (подсобки) для установки насосной станции, если она будет находиться в подвале.

Чем ближе скважина к дому, тем лучше, так как это гарантирует более сильный напор воды и минимум проблем с укладкой водопровода. Основная задача буровиков – оборудовать скважину, установив обсадную трубу в соответствии с нормами и требованиями, наружным оформлением оголовка они не занимаются.

Таким образом, перед началом работы скважина представляет собой кусок трубы высотой около 1 м, торчащий из земли.

Существует несколько способов облагораживания выхода обсадной трубы на поверхность: от простого подключения насосного оборудования до строительства подземного кессона или небольшого наружного строения

Мы решили установить скважину с насосной станцией для откачки на территории дома, следовательно, необходимости в создании дополнительного помещения в зоне оголовка не существует – достаточно оформить сам оголовок, соблюдая герметичное соединение трубы с водопроводом.

Для укладки магистрали, которая будет функционировать круглогодично, придется вырыть траншею ниже уровня промерзания. Соответственно, обсадную трубу также придется обкопать до этого уровня.

Таким образом, трубы пойдут от до отверстия в фундаменте дома. Важным условием является уклон водопровода в направлении источника, чтобы вода в случае слива могла естественным путем поступать в скважину.

Отверстие в фундаменте не должно быть слишком высоко по отношению к магистрали – резкие перепады и изгибы негативно влияют на силу напора и функционирование системы в целом.

После того, как пробито отверстие в фундаменте и вырыта траншея, необходимо выполнить три действия, непосредственно связанных с установкой насосного оборудования:

  • собрать и установить эжектор;
  • герметично закрепить оголовок;
  • подготовить площадку для установки гидроаккумулятора.

Эжектор представляет собой чугунную деталь с тремя резьбовыми отверстиями. При соединении его с трубами необходимо пользоваться уплотнительной пастой, фум-лентой или льном, иначе будет нарушена герметичность.

Схема работы эжектора. Обратите внимание на нижнюю часть устройства – это фильтр, задерживающий частички песка и донного осадка, его необходимо установить в первую очередь, иначе оборудование быстро выйдет из строя

Если наружный кусок обсадной трубы поднимается высоко над землей, лишнюю часть нужно обрезать. Может возникнуть сложность с поиском оголовка для двухтрубного устройства, в этом случае можно собрать прибор из оголовка для однотрубной станции. Для этого к обсадной трубе под прямым углом приваривают отвод, совпадающий по диаметру.

Для вычисления длины вертикальных труб, в качестве которых часто применяют полиэтиленовые изделия рулонного типа, необходимо к динамическому уровню воды прибавить 2 метра.

Опускать конец устройства близко ко дну не стоит, так как фильтр грубой очистки быстро засорится. Если трубы из полиэтилена не выпрямляются (так как долго хранились в рулонной намотке), их можно слегка нагреть строительным феном.

Эжектор нанизывают на трубы, герметично фиксируют и опускают в воду. Процедуры с герметизацией соединений и закреплением колен нужно проводить на твердом основании. Если вы попытаетесь фиксировать детали на весу, рискуете утопить эжектор в скважине. Придется покупать новую станцию, потому что отдельно эжектор не продается.

Наружные трубы укладывают в траншеи и заводят в , затем присоединяют к муфтам центробежного поверхностного насоса. Чтобы трубы прилегали более плотно, их необходимо вставить до упора, затянуть вручную, а затем закрепить результат с помощью газового ключа. Обсыпку трубопровода следует делать только после тестирования системы.

Лучше, если на момент погружения эжектора насосная станция уже установлена на специально подготовленном основании. Оно должно быть устойчивым и крепким, понятым на высоту до полуметра.

Можно сделать бетонное возвышение, сколотить столик из деревянных брусков или положить кирпичную кладку – главными условиями являются обеспечение безопасности и стабильности.

Еще один вариант монтажа гидроаккумулятора – на кронштейнах, закрепленных на стене. Но учтите, что любые соприкосновения насосного оборудования с несущими конструкциями будут вызывать шум в жилых помещениях

После того, как эжектор, присоединенный к всасывающей магистрали, опущен воду, а она, в свою очередь, прикреплена к насосной станции, можно заняться внутренними работами по устройству домашней разводки.

Монтаж запорного вентиля и фильтра

Мы не будем подробно обсуждать подключение точек водоразбора, а рассмотрим монтаж отрезка напорных труб до фильтра. В качестве магистральных элементов внутри дома можно использовать полимерные трубы с набором фитингов подходящего диаметра. Детали из упомянутых материалов просты в установке и замене, если возникнет такая необходимость.

Начать нужно с врезки , который даст возможность установить сантехническое оборудование а также перекрыть домашнюю водопроводную сеть в случае аварии или длительного отъезда.

Лучшим вариантом считается надежный кран шарового типа с американкой. При желании его можно оперативно заменить или удалить без демонтажа остальных деталей магистрали.

Приобретайте только качественные латунные краны, так как дешевые подделки с силуминосодержащими сплавами быстро выходят из строя и нередко становятся причиной затопления.

Оптимальная схема установки насосной станции: шаровой кран ½ с «американкой» 20 – ½ НР расположен непосредственно у выхода внутренней полипропиленовой магистрали с трубой 20

Фильтр первичной очистки должен располагаться рядом с гидроаккумулятором, в удобном для обслуживания месте. Регулярность промывки картриджей – основной фильтрующей начинки – зависит от насыщенности воды известью, железом и другими микроэлементами.

Таких включений, как крупный песок или кусочки глины, на внутреннем отрезке водопровода быть не должно, они отфильтровываются еще до того, как вода попадает в мембранный бак.

Обычно в комплекте к фильтру прилагается ключ для монтажа, что облегчает процесс установки. Корпус необходимо установить так, чтобы с одной стороны находилась насосная станция, с другой – разводка магистрали к точкам потребления. Трубы по всей длине фиксируют к стене хомутами, на поворотах и в местах крепления – специальными фитингами.

Самопромывные фильтры тонкой очистки повышают качества воды, тем самым предохраняя сантехнические приборы (смесители, санфаянс) от преждевременных поломок и снижая уровень затрат на их обслуживание

При сборке сети следите за герметичностью соединений, иначе при движении воды под напором магистраль может дать течь.

Проверка работы системы – пробный пуск

Тестирование работы системы водоснабжения является заключительным этапом к скважине. Чтобы процедура прошла без «сюрпризов», следует запомнить ряд важных правил.

Для полноценной работы оборудования необходимо закончить монтаж наружного водопровода и установку внутренней разводки. Для проверки также можно отключить кран внутренней части, а вместо нее использовать магистраль для полива (если она предусмотрена проектом).

Выполняя подготовительные работы перед запуском насосной станции, обязательно пользуйтесь инструкцией! Невыполнение технических указаний производителя может стать причиной поломки насосного оборудования

Порядок подготовки оборудования:

  • Заполнить внутреннюю часть гидроаккумулятора водой (обязательно!), открутив крышку бака и воспользовавшись воронкой. На заполнение насоса и прилегающих труб уйдет около 10-12 л жидкости.
  • Плотно закрутить крышку горловины.
  • Проверить параметры давления в гидроаккумуляторе (они указаны в технических характеристиках и составляют 1,2-1,5 атмосфер). Если давление ниже, необходимо подкачать воздух до нужного уровня, используя компрессор.
  • Пустить воду, открыв вентили на магистральных путях.

Только после выполнения всех перечисленных действий можно подключать электрическое питание. Как только мотор заработает, вода заполнит все трубы. Необходимо добиться, чтобы воздух полностью удалился из магистралей, затем можно перекрыть кран.

Далее нужно следить за давлением – как только оно достигнет параметров, выставленных производителем (до 3 атмосфер), должна сработать автоматика (реле давления) и отключить подачу воды.

Если тестирование прошло успешно, необходимо закончить работы по установке системы: окончательно закрепить трубы внутри здания, произвести обратную засыпку уличной магистрали.

ПНД трубы – альтернатива стальной магистрали

Подробнее остановимся на трубах, соединяющих погружное оборудование и поверхностный центробежный насос.

При выборе труб для наружного водопровода необходимо ориентироваться на такие факторы, как:

  • удобная транспортировка;
  • легкий монтаж, не требующий узко квалификационных знаний;
  • прочность, устойчивость к истиранию;
  • эластичность и деформация формы без потери функциональных качеств;
  • нетоксичность, безопасность для перемещения питьевой воды.

Всем перечисленным требованиям отвечают трубы из полиэтилена низкого давления. В отличие от металлических аналогов, они со временем не разрушаются от коррозии. Средний срок службы труб ПНД – 50 лет.

Одно из преимуществ труб ПНД – наличие комплекта разнообразных фитингов подходящего стандарта (муфт, заглушек, переходников) для быстрого и несложного монтажа

Рекомендуем приобретать только качественный промаркированный товар, с указанием на внешней части следующих данных:

  • сорт;
  • внешний диаметр;
  • толщина стенки;
  • номинальное и максимальное давление.

На трубе, которая необходима для прокладки напорной магистрали от скважины, возможно указание назначения – «питьевая». Для применения на даче подойдут изделия с диаметром 32 мм и толщиной стенки 2,4 мм. Синяя полоса свидетельствует о том, что трубы предназначены для перекачки воды (желтая – для транспортировки газа).

Водопроводная сеть сложной конструкции имеет отводы (например, для обеспечения полива сада или водоснабжения бани). Для контроля за точками соединений труб устраивают смотровые колодцы из кирпича, бетона или пластика

Как утеплить наружный водопровод?

Укладка магистрали ниже уровня промерзания грунта решает проблему дополнительной теплоизоляции, однако не всегда существует возможность рытья глубоких траншей. Приходится располагать трубы на небольшой глубине, предварительно утеплив их со всех сторон.

Раньше использовали единственный приемлемый способ – оборачивали изделия теплоизоляционным материалом, например, минераловатной оболочкой, затем гидроизоляцией, чтобы снаружи не проникала вода.

Сейчас появилось несколько современных методов, увеличивающих эффективность теплосбережения. Например, использование труб, в заводском исполнении заключенных в твердую пенополистирольную скорлупу.

Наиболее эффективным способом является применение . Трубопровод для подачи воды имеет диаметр 32 мм, значит, кабель достаточно протянуть вдоль магистрали, закрепив его прямо на трубе.

Производители кабеля гарантируют, что он защитит водопровод даже при температуре -50º С на поверхности. Благодаря встроенным датчикам электроподогрев поддерживается на отметке +5º С

Единственный минус электрической системы подогрева – зависимость от электроснабжения. Однако собственники загородного жилья, постоянно живущие в автономном режиме, всегда имеют в запасе альтернативный источник энергии – газовый, дизельный или бензиновый генератор.

Выводы и полезное видео по теме

Помогут вам разобраться в нюансах установки насосной станции для скважин.

Видео #1. Полезные советы по самостоятельной сборке и установке насосной станции:

Видео #2. Особенности монтажа насосной станции в подвале:

Видео #3. Инструкция по монтажу насосной станции Grundfos MQ:

Самостоятельно подключать насосное оборудование мы рекомендуем только тем, кто уже сталкивался с установкой, заменой или ремонтом насосных станций. Новичкам же лучше обратиться к опытным в этом деле людям или, по крайней мере, выполнять все работы под их контролем.

Хотите рассказать о том, как устанавливали насосную станцию для забора воды из собственной скважины или колодца? Вам известны нюансы подключения оборудования, не отмеченные в статье? Пишите, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы, делитесь впечатлениями, полезными сведениями и фото по теме статьи.

Комплектные насосные станции

Jensen Precast

Специализированные решения для насосных и подъемных станций

Предназначенные для бесшовной интеграции с системами сточных и ливневых стоков, комплектные насосные станции Jensen Water Resources изготовлены из высококачественного сборного железобетона и имеют широкий спектр вариантов внутренних компонентов. Наши инженерные решения для насосных станций и подъемных станций обеспечивают все необходимое для установки. Сюда входят мокрый колодец, свод клапанов, смотровые люки, погружные насосы, трубопроводы и фитинги, панели управления и оборудование для определения уровня для насосной станции, собираемой на месте. Более того, все комплектные насосные станции и подъемные станции включают услуги по запуску и вводу в эксплуатацию одним из наших сертифицированных технических специалистов.

Мы предлагаем широкий выбор стандартных конфигураций насосных и подъемных станций для нужд большинства проектов. Кроме того, наш штатный инженерно-технический персонал и менеджеры проектов также поддерживают проекты станций для конкретных объектов и по индивидуальному заказу.

Компания Jensen Water Resources предлагает комплектные насосные и подъемные станции производительностью от 5 до 5000+ галлонов в минуту. Благодаря такому широкому спектру применения мы можем использовать многие ведущие марки компонентов и функции. Независимо от того, работаете ли вы с Jensen над проектированием, предложением или строительством следующей насосной станции, наша команда тщательно изучает проект каждой станции, чтобы обеспечить системную совместимость между нашими комплектными насосными станциями и проектными электрическими и дренажными требованиями, устраняя проблемы и запросы на изменение после завершения строительства. началось.

При текущих или ожидаемых проблемах с засорением используйте измельчитель или насос-измельчитель для легких твердых частиц. Или успокойтесь, воспользовавшись специальным хранилищем дробилок для работы с самыми тяжелыми твердыми веществами. Пожалуйста, посетите нашу страницу Grinder Systems для получения дополнительной информации.

Ищете систему меньшего размера? Пожалуйста, посетите нашу страницу насосных станций Mini-Muni. Эти предварительно сконфигурированные станции подходят для частных домов и небольших коммерческих приложений.

  • Конфигурации
  • Как это работает
  • Приложения
  • Ресурсы

Настройка изделия и загрузка чертежей

Максимальная скорость потока (гал/мин)

Минимальный расход (гал/мин)

Максимальная скорость потока (гал/мин)

Минимальный расход (гал/мин)

Максимальная скорость потока (гал/мин)

Симплекс

Дуплекс

Триплекс

Как это работает

1. Сточные воды, ливневые воды или другие среды текут самотеком из жилых, коммерческих, промышленных или муниципальных источников по подземным трубам в колодец насосной станции.

2. Когда среда поднимается до расчетного уровня в мокром колодце, датчик уровня запускает насос, чтобы начать слив жидкости из мокрого колодца.

3. Насос поднимает жидкость вверх и из мокрого колодца через систему трубопроводов и клапанов под давлением.

4. Жидкость движется вперед, пока не достигнет точки выпуска или соединения.

Применение

Сточные воды

Жилые дома, кондоминиумы, квартиры и участки

Медицинские учреждения, больницы, стоматологические кабинеты, дома престарелых и хосписы

Государственные учреждения, полицейские участки, пожарные депо и исправительные учреждения

Промышленные предприятия, сельскохозяйственные предприятия и строительные фирмы

Спортивные комплексы, поля для гольфа и общественные рекреационные объекты

Большие этажные дома, технологические кампусы, финансовые бизнес-парки и торговые центры

Ливневые стоки

Системы сбора дождевой воды

Infiltration, separation, and detention systems

Urban environmental biosystems

Watershed runoff capture systems

Industrial

Process water for food manufacturing facilities, breweries, wineries, and rendering plants



Resources

Documents and Материалы

Тематические исследования

Запрос на проектирование

Дизайн

• Продвиньте свой проект быстрее с нашим бесплатным пользовательским 9Пакеты проектирования 0106 и услуги системной интеграции.
• Получите доступ к нашему инженерному опыту от проектирования до ввода в эксплуатацию для выполнения требований вашего проекта
.
• Получите подробный анализ выбора насоса, расчеты характеристик системы,
3D-схемы насосных станций и спецификации продукта.

• Наша команда инженеров и менеджеров проекта
поможет выполнить любые требования.
• Используйте оценки инженеров-экономистов, чтобы справиться с дорогостоящими предположениями
для части насосных станций ваших проектов.
• Используйте наши комплексные тендерные документы по насосным станциям, чтобы
усилить взаимодействие с подрядчиками с помощью конкретных операций
и сравнения стоимости жизненного цикла.

• Обеспечьте плавный процесс утверждения с помощью полного пакета документов
, включающего насосы, элементы управления, клапаны, трубопроводы, сборные железобетонные компоненты
и многое другое.

• Повысьте вероятность успеха вашего проекта благодаря нашему многолетнему опыту
в установке насосных станций, спроектированных, спроектированных
и изготовленных с высокой точностью.
• Сократите свое рабочее время с помощью наших предварительно утвержденных разрешений на
требования местного агентства.
• Усовершенствуйте свою установку с помощью нашей помощи при запуске, опционального надзора
на месте и профессионального обучения эксплуатации.
• Получите обзор системы и поддержку от руководителей проектов и инженеров
на протяжении всего процесса.
• Обеспечьте покупку вашей насосной станции нашей полной гарантией на систему

, которая обеспечит длительное спокойствие.

Наземные насосные станции EVERLAST™

Наземные насосные станции EVERLAST

™ сочетают в себе удобные стандартные комплекты с расширенными возможностями перекачивающей технологии, что упрощает выбор системы и обеспечивает надлежащее обслуживание для каждого пользователя.

И, как всегда, наши высококлассные системы обеспечивают безопасность оператора. Забудьте об опасностях замкнутого пространства, которые представляют собой погружные насосы. Со всеми насосами, клапанами и трубопроводами выше уровня земли вы не найдете более безопасной насосной станции для сточных вод.

Выберите ниже базовую модель, которая лучше всего соответствует вашим потребностям, чтобы начать работу.

Фильтр по

— Любые — Рекомендуемые дуплексные модели Специализированные модели

EVERLAST™ серии 1000 с релейным логическим управлением и откидным кожухом

Flows Up to 1,300 GPM (82 lps)
TDH Up to 158′ (48 m)
Power		 1.5 — 50 Hp (1.1 — 37 kW)
Насосы 4–6 дюймов (100–150 мм)

EVERLAST™ серии 2000 с релейным логическим управлением и выдвижным кожухом

Расход До 1300 галлонов в минуту (82 л/с)
TDH до 158 ‘(48 м)
Power 1,5 — 50 л. с. (1,1 — 37 кВт)
888888 гг.

EVERLAST™ серии 3000 с элементами управления QUICKSMART и откидным кожухом

Расход До 1300 гал/мин (82 л/с)
TDH До 158 футов (48 м)
Мощность 1,5 — 50 л.с. (1,1 — 37 кВт)
Насосы 4 » — 6″ (100 — 150 мм)

Everlast Series 4000 с Quicksm Series 4000 с Quicksm Mirting 4000 с Quicksm Muldsm 4000. Flows Up to 1,300 GPM (82 lps) TDH Up to 158′ (48 m) Power 1.5 — 50 Hp (1.1 — 37 kW) Насосы 4–6 дюймов (100–150 мм)

EVERLAST™ серии 5000 со сдвоенными высокопроизводительными насосами

Flows Up to 3,000 GPM (189 lps)
TDH Up to 255′ (78 m)
Power 1. 5 — 200 Hp (1.1 — 149 kW)
Насосы 4–10 дюймов (100–250 мм)

Серия EVERLAST™ Hi-Head с насосами, работающими последовательно для макс. ТДХ

Flows Up to 1,300 GPM (82 lps)
TDH Up to 500′ (152 m)
Power 1.5 — 50 Hp (1.1 — 37 kW)
Насосы 4–6 дюймов (100–150 мм)

EVERLAST™ Triplex с 3 насосами высокой производительности и гибкостью конструкции

Расход До 2600 гал/мин (164 л/с)
TDH до 158 ‘(48 м)
Power 1,5 — 50 л.с. (1,1 — 37 кВт)
888888 гг.

EVERLAST™ CAPSULAR® с 6 высокопроизводительными насосами для макс. Потоки

Расход До 12 500 гал/мин (789 л/с)
TDH До 350 футов (170 м)
Мощность0159 1.
РубрикаРазное
