«Тайный код» производителей светодиодов | Публикации

В массовых моделях светильников и ламп-ретрофитов сейчас очень часто применяются так называемые SMD-светодиоды. А светодиодная лента, вообще (за редким исключением) выпускается только с их использованием. В описании светотехнической продукции весьма редко сообщают о параметрах, установленных в ней SMD-светодиодов, ограничиваются лишь указанием четырех цифр — они официально считаются типоразмером светодиода, то есть несут информацию о длине и ширине его корпуса. Но, на самом деле, типоразмер дает ориентировочную информацию и о некоторых других параметрах SMD-светодиода. Поэтому опытные специалисты могут сравнивать между собой светильники и делать выбор только на основе указанных типоразмеров.

К концу 80-х годов XX века электронные устройства стали настолько сложными, что ремонт их стал осуществляться не пайкой отдельных компонентов, а заменой целых функциональных блоков. Поэтому задача обеспечения ремонтопригодности отдельной печатной платы стала не актуальной, зато потребовалось удешевить монтаж и увеличить его скорость, чтобы замена целой платы была экономически выгодной. Традиционный способ монтажа, предусматривающий использование ручного труда, оказался для решения этой задачи непригоден.

Выход был найден в виде технологии SMD (Surface Mounting Devices — компоненты, монтируемые на поверхность платы). Полностью автоматизированный монтаж осуществляется на той же стороне платы, где находятся токопроводящие дорожки, путем припа-ивания контактных площадок непосредственно к ним. При этом в плате не требуется делать отверстия для выводов. Компоненты поступают в машину для пайки, закрепленными на лентах. В свою очередь, эти ленты наматываются на специальные бобины. Дополнительное преимущество SMD-технологии — высокая плотность монтажа, недостижимая для традиционного подхода. Главный недостаток — низкая ремонтопригодность изделия, но, как уже отмечалось, в современных устройствах ремонт электроники осуществляется заменой готового блока.

В 2000-х годах произошел переход в жидкокристаллических дисплеях и телевизорах от подсветки матрицы люминесцентными лампами с холодным катодом к светодиодной подсветке. Для этого были созданы специальные SMD-светодиоды, так как светодиоды в распространенных тогда DIP-корпусах для подсветки дисплеев не подходили. В производство SMD-свето-диодов были вложены значительные средства, в результате к концу 2000-х годов предложение на рынке стало опережать спрос. И тогда производители обратили свой взор в сторону быстро развивающегося рынка светодиодного освещения.

Полупроводниковая светотехника в конце 2000-х развивалась в направлении применения в светильнике или лампе-ретрофите как можно меньшего числа светодиодов с как можно большей мощностью каждый. Тогда казалось, что это приведет к удешевлению светильников: чем меньше светодиодов, тем меньше затрат на их установку. Уже тогда были освоены в массовом производстве светодиоды мощностью до 3 Вт каждый, и, казалось, можно наращивать мощность отдельного светодиода. Но обнаружилось, что такой подход ведет только к удорожанию светильника, так как нужно использовать высокоэффективные теплоотводы, а также специальные оптические системы, чтобы не слепило глаза мощное световое излучение, исходящее от точечного источника.

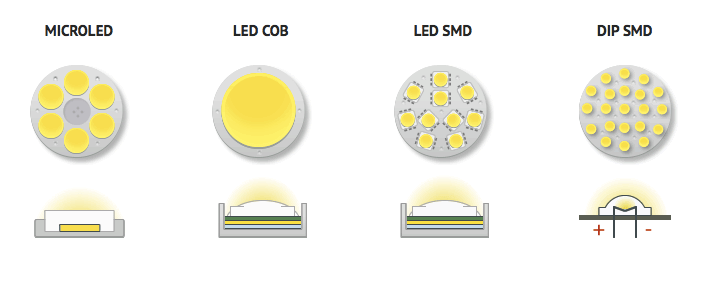

Следует помнить, что SMD — это всего лишь технология монтажа и она может использоваться для самых разных типов светодиодов. Корпус, пригодный для SMD-монтажа, могут иметь и некоторые модели мощных светодиодов (порядка 3 Вт). Для таких SMD-светодиодов рассматриваемая здесь система обозначения типоразмера обычно не применяется, производители светильников приводят полное название светодиода.

На основе SMD-светодиодов стали строить по-настоящему массовые светильники и лампы-ретро-фиты. Если использовать большое количество светодиодов малой мощности (не более 0,2 Вт), то для их охлаждения будет достаточно естественной циркуляции воздуха вдоль платы. Для получения мягкого, рассеянного освещения достаточно простейшего рассеивателя, а в ряде случаев можно обойтись и без него. При этом необходимость в монтаже десятков, а то и сотен светодиодов в одном светильнике не является проблемой, так как процесс монтажа SMD-светодио-дов полностью автоматизирован.

Типоразмер SMD-светодиода обозначается четырьмя цифрами. Первые две цифры — округленное до целого значение длины корпуса в миллиметрах, умноженное на 10. Следующие две цифры — округленное до целого значение ширины корпуса в миллиметрах, умноженное на 10. Например, корпус светодиода SMD 3528 имеет размеры 3,5 х 2,8 мм.

В одном корпусе SMD-светодиода может располагаться не один, а несколько кристаллов. Они могут иметь отдельные выводы или же быть соединены последовательно.

Причины зависимости параметров от типоразмера

Безусловно, размеры корпуса косвенно влияют, например, на такой параметр, как максимально допустимая мощность, подаваемая на светодиод. Или на напряжение питания (в большем корпусе можно разместить большее количество кристаллов, соединенных последовательно). Но могут ли они оказать влияние, скажем, на индекс цветопередачи? И, если да, чем обусловлено такое влияние?

Помимо уже упомянутых физических параметров, напрямую зависящих от размеров корпуса светодиода, есть еще как минимум два фактора, определяющих его характеристики. Во-первых, это то, для каких применений изначально разрабатывались SMD-све-тодиоды данного типоразмера. Ситуация на рынке светотехники быстро меняется. Разработали, например, хорошие SMD-светодиоды специально для замены люминесцентных ламп, а тут случилось перепроизводство ретрофитов. Тогда вместо ретрофитов эти светодиоды идут в светильники. Во-вторых, время появления данного типоразмера на рынке. Для SMD-светодиодов каждый типоразмер жестко привязан к технологическим процессам. Причем для определенного типоразмера эти процессы у разных производителей практически одинаковы. Если технологию усовершенствовали, то в результате, как правило, хоть на долю миллиметра, но размеры корпуса изменились. Именно это обстоятельство и позволяет указывать в данных по светильникам в качестве основного параметра светодиодов их типоразмер.

Для снижения себестоимости готовой продукции компании, производящие светильники, практикуют закупки SMD-светодиодов от разных производителей, какие в данный момент стоят дешевле. В разных партиях светильника одной и той же модели могут применяться светодиоды различного происхождения, но их типоразмер остается неизменным.

Рассмотрим наиболее распространенные типоразмеры SMD-светодиодов и свойственные им особенности.

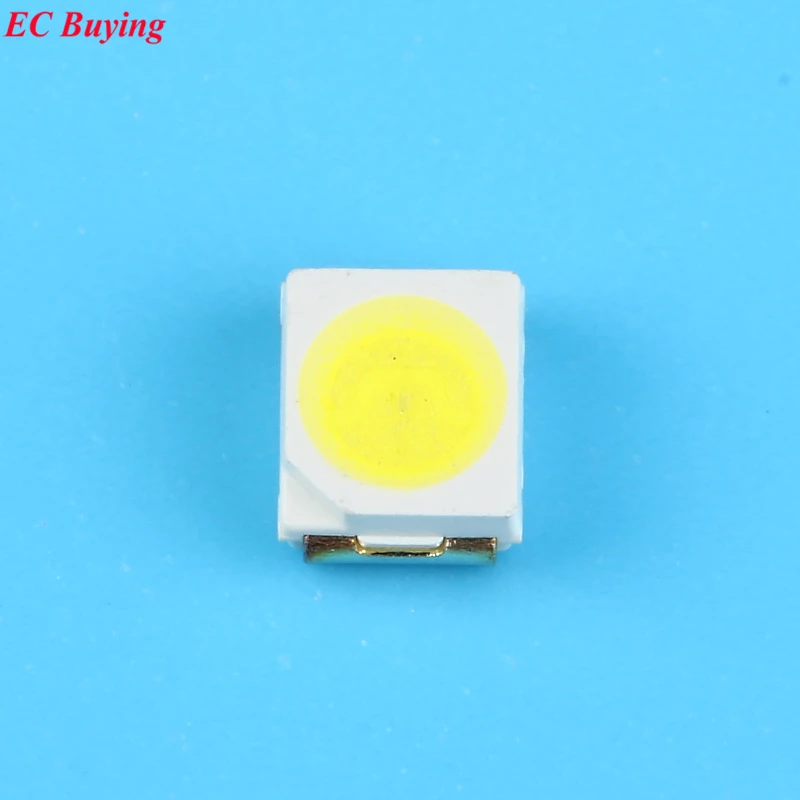

SMD 3528

Самый «древний» типоразмер SMD-светодиодов, появился еще в середине 2000-х годов. Изначально разрабатывался для подсветки ЖК-матриц, для чего он используется до сих пор. Именно на его примере были перенесены технологии из подсветки ЖК-матриц в освещение.

Из-за особенностей конструкции мощность SMD 3528 ограничена значением 0,1 Вт

Внутри светодиода SMD 3528 находится только один кристалл, поэтому падение напряжения в прямом направлении для белого светодиода лежит в пределах от 2,8 до 3,5 В. Корпус, как правило, имеет два вывода.

Недостатком светодиодов типоразмера 3528 является плохой отвод тепла от кристалла. По сути, отвод тепла возможен только в воздух, обтекающий корпус небольших размеров, а также в плату через паяные соединения, но размер контактных площадок тоже очень маленький. Все эти обстоятельства ограничивают подводимую к светодиоду мощность значением 0,1 Вт.

Основным преимуществом типоразмера 3528 является исключительная дешевизна светодиодов. Главным образом это связано с тем, что используются уже давно существующие производственные линии, затраты на которые уже многократно окупились. При этом, как правило, используются морально устаревшие технологии, из-за чего светоотдача таких светодиодов составляет порядка 70 лм/Вт.

Оптимальное применение SMD 3528 в светотехнике — светодиодные ленты для декоративной подсветки. Малые размеры корпуса в сочетании с дешевизной позволяют размещать светодиоды на ленте с большой плотностью, в результате чего при взгляде издалека светодиоды сливаются в непрерывную линию.

Светодиоды SMD 3528 — удачный выбор для декоративных светодиодных лент

Но для мощных осветительных лент, светильников, а также ретрофитов типоразмер 3528 не подходит, хотя в самой дешевой продукции малоизвестных производителей и применяется. Обычно для достижения приемлемых для светильника параметров светодиоды SMD 3528 «разгоняют», то есть вводят в форсированный режим, не предусмотренный разработчиками. Обратной стороной «разгона» является снижение времени службы светодиода против заявленного производителем.

SMD 2835

Тем не менее, размеры светодиода 3,5 х 2,8 мм оказались удобными для лент и ретрофитов. В результате в 2011 году была предложена конструкция корпуса такого светодиода, отличающаяся пониженным тепловым сопротивлением (4°С/Вт). Такой корпус имеет контактные площадки увеличенного размера, что обеспечивает эффективный теплообмен с платой. Нижняя поверхность корпуса ровная, в некоторых моделях светодиодов, в дополнение к контактным площадкам, через которые подается питание, есть еще и контактная площадка для теплоотвода.

Типоразмер 2835 пригоден не только для лент, но и для офисных светильников

Новый типоразмер назвали SMD 2835. То есть размеры те же, но изменения отражены перестановкой двух групп цифр в обозначении.

Максимальная подводимая мощность для типоразмера 2835, в зависимости от модификации, может составлять от 0,2 до 1 Вт. Светоотдача составляет около 100 лм/Вт.

Обычно в корпусе 2835 только один кристалл, но для мощных светодиодных лент выпускаются светодиоды SMD 2835 стремя кристаллами, включенными последовательно, прямое напряжение на таком светодиоде составляет 9-10 В.

Основное предназначение светодиодов SMD 2835 — ретрофиты и мощные осветительные ленты. Есть удачные примеры использования данного типоразмера и в недорогих офисных светильниках.

SMD 5050

Размер корпуса увеличен до 5×5 мм, что позволило разместить в нем три кристалла. Корпус имеет шесть выводов, то есть у каждого светодиода есть своя пара выводов. Выпускаются белые или монохромные светодиоды типоразмера 5050, а также RGB светодиоды. Для белых или монохромных можно реализовать последовательное соединение кристаллов, в результате чего прямое напряжение на белом светодиоде, в зависимости от модификации, составляет от 8,4 до 11,5 В. Данная возможность оказалась очень востребованной производителями светодиодных лент, так как позволяет использовать в ленте только параллельное соединение светодиодов. А это, в свою очередь, при напряжении питания 12 В уменьшает шаг резки ленты до одного светодиода против треху SMD 3528.

Отличительная особенность SMD 5050 — возможность размещения в корпусе трех кристаллов разных цветов

Недостатком типоразмера 5050 заключается в том, что в конструкции такого корпуса был «законсервирован» технологический уровень конца 2000-х годов, когда он был разработан. Тепло может отводиться за счет обтекания корпуса воздухом или за счет передачи на плату через контактные площадки небольшого размера, используемые для подачи питания. Суммарная подводимая мощность для всех кристаллов такого светодиода не превышает 0,2 Вт, хотя, конечно, производители бюджетных светильников и ретрофи-тов широко применяют «разгон». Наличие трех кристаллов в одном корпусе дает повышенный нагрев, так что при «разгоне» светодиоды типоразмера 5050 очень быстро выходят из строя. Производители сверхбюджетных светильников очень любят типоразмер 5050 за повышенное прямое напряжение, что упрощает построение светильника по бездрайверной схеме, характеризующейся высоким уровнем пульсации.

Светодиоды типоразмера 5050 продолжают совершенствоваться, так как для недорогих декоративных светодиодных лент, особенно RGB, ничего лучше пока не придумали. Светоотдача для светодиодов белого свечения составляет 80-90 лм/Вт. Но для светильников и ретрофитов типоразмер светодиодов 5050 безнадежно устарел.

SMD 5060

На самом деле, этот типоразмер должен по правилам называться SMD 5055, так как размер корпуса составляет 5 х 5,5 или 5 х 5,4 мм. Но по маркетинговым причинам его назвали SMD 5060, чтобы подчеркнуть принадлежность к следующему поколению по сравнению с предшественником SMD 5050.

Помимо небольшого увеличения размера корпуса, снижено температурное сопротивление, что обеспечило лучший тепловой режим для светодиодов. Это позволило повысить надежность светодиодов и увеличить светоотдачу до 100 лм/Вт. Верхний предел подводимой мощности поднялся до 0,3 Вт. Улучшение температурного режима работы коснулось и люминофора, что повысило стабильность его параметров. Поэтому белые светодиоды SMD 5060 обладают более высоким CRI (около 80) по сравнению с SMD 5050.

В остальном конструкция сохранила прежние особенности: 3 кристалла, 6 выводов, возможность создания RGB-светодиодов в данном типоразмере.

Основное применение SMD 5060 — осветительные светодиодные ленты. Как правило, такие светодиоды устанавливают в современные ленты с напряжением питания 24 В, шаг резки составляет 2 светодиода.

SMD 5630

Предыдущие типоразмеры предусматривали квадратную или схожую с ней форму. Но, с точки зрения эффективности теплоотвода, предпочтительно соотношение сторон корпуса SMD-светодиода, близкое к 2:1. Когда этот факт был установлен учеными, производители SMD-светодиодов стали разрабатывать типоразмеры с данным соотношением. Люминофор в таких светодиодах занимает почти всю лицевую поверхность, что обеспечивает более мягкий свет. Большие контактные площадки, гладкая нижняя поверхность и наличие (опционально) специальной дополнительной площадки для отвода тепла позволяют повысить подводимую мощность до 0,3 Вт.

Светодиоды SMD 5630 широко используются в лампах-ретрофитах

В светодиодах типоразмера SMD 5630 используется только один чип, но контактных площадок предусмотрено четыре, что улучшает тепловой контакт и делает более прочным крепление. Последнее обстоятельство делает удобным применение SMD 5630 в лампах типа «кукуруза», где светодиоды располагаются на поверхности корпуса лампы. Другой сферой применения SMD 5630 являются мощные осветительные ленты.

SMD 5730

Относительно современный типоразмер. По сравнению с SMD 5630 имеет немного большие размеры и только два вывода. Подводимая мощность может достигать, в зависимости от модификации, 0,5 или даже 1 Вт. Светоотдача составляет 100-130 лм/Вт. Всего этого удалось достичь благодаря расположению светодиода на металлической подложке, которая с нижней стороны корпуса находится в непосредственном контакте с платой.

Наиболее распространенные типоразмеры SMD-светодиодов

Типоразмер

Подводимая мощность, не более, Вт

Светоотдача, лм/Вт

Особенности

Оптимальные сферы применения

2835

0,1

Около 70

Низкая цена

Декоративные светодиодные ленты

3014

0,1

100-140

CRI до 90

Дизайнерские светильники, осветительные и декоративные светодиодные ленты

3528

1

Около 100

Большая мощность

Осветительные светодиодные ленты, офисные светильники

5050

0,2

80-90

Три кристалла, возможность RGB

Декоративные светодиодные ленты

5060

0,3

Около 100

Высокая надежность, три кристалла, возможность RGB

Осветительные светодиодные ленты

5630

0,3

Около 100

Прочное крепление, хороший теплоотвод

Лампы- ретроф иты, осветительные светодиодные ленты

5730

1

100-130

Большая мощность

Промышленные светильники, осветительные светодиодные ленты

Благодаря высокой светоотдаче, светодиоды SMD 5730 нашли свое применение в модулях для промышленного освещения. Также светодиоды типоразмера SMD 5730 иногда используются в мощных осветительных лентах.

Пример мощной осветительной ленты со светодиодами SMD 5730

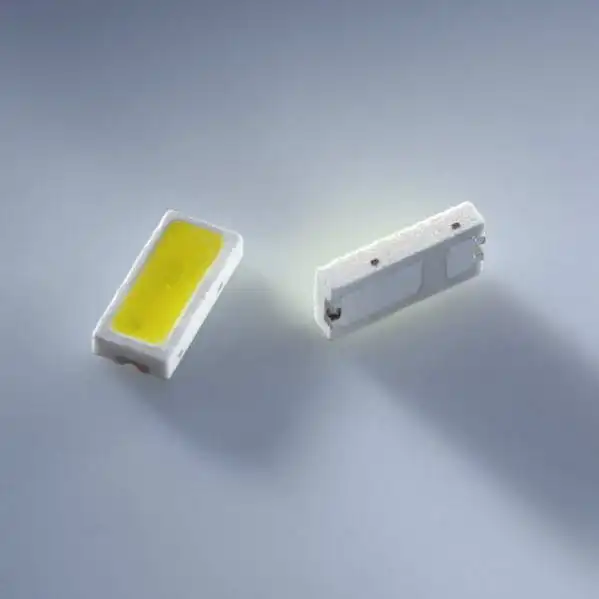

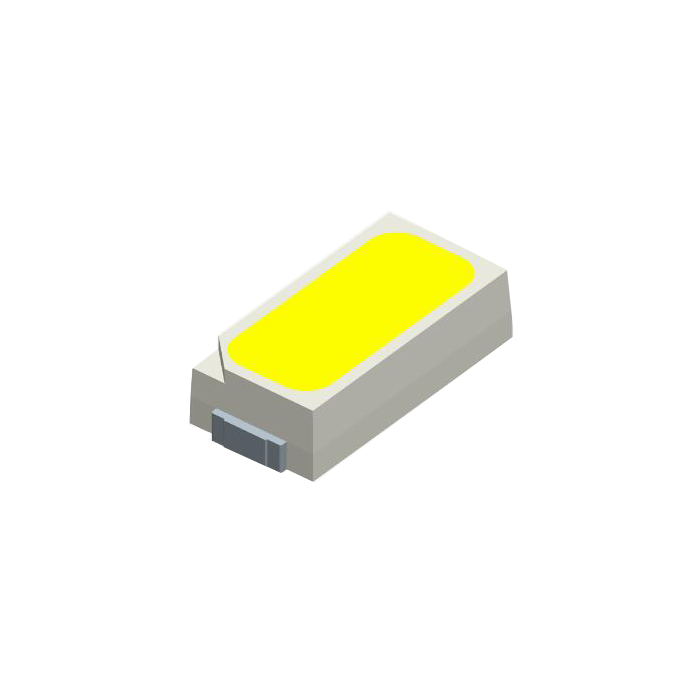

SMD3014

Наиболее современный типоразмер, такие светодиоды массово выпускаются с 2013 года. Изначально этот типоразмер разрабатывался для решения задачи замены люминесцентных ламп Т5 на светодиодные ретрофиты. Это предъявляло повышенные требования к светодиодам, так как указанный тип ламп имел светоотдачу более 100 лм/Вт, а также высококачественный трехполосный люминофор, обеспечивающий превосходную точность цветопередачи. Поэтому светодиоды типоразмера SMD 3014 имеют светоотдачу 100-140 лм/Вт и CRI, достигающий 90. Позже выпуск светодиодных ретрофитов Т5 для широкого применения был признан экономически нецелесообразным, тем не менее, светодиоды SMD 3014 продолжили свою жизнь в качестве источника света с высокими характеристиками.

В корпусе размещается один, реже — два кристалла, соединенных последовательно. Прямое напряжение составляет приблизительно 3 или 6 В, в зависимости от количества кристаллов.

Металлические контактные площадки, через которые подводится электропитание, занимают почти всю площадь нижней поверхности, что обеспечивает отличный теплоотвод. SMD 3014 — самый маленький типоразмер для SMD-светодиодов, предназначенных для освещения, подводимая мощность не превышает 0,1 Вт. Но зато эти светодиоды можно размещать близко друг к другу, что открывает новые возможности для дизайнеров. Благодаря своим особенностям, SMD 3014 используются также в светильниках и светодиодных лентах с переменной цветовой температурой.

Типоразмер 3014 создавался изначально для замены люминесцентных ламп Т5, но потом его сфера применения была расширена

Заключение

Безусловно, параметры SMD-светодиодов определяются не только типоразмерами, но еще и качеством кристаллов, а также люминофора. Тем не менее, знание особенностей тех или иных типоразмеров позволяет избежать грубой ошибки при выборе светильника или же светодиодной лампы, когда, ради удешевления, в устройство установлены светодиоды, явно непредназначенные для такого применения.

© Алексей Васильев

Мощные светодиоды | Мощные светодиоды | Оптоэлектроника

Мощные светодиоды | Мощные светодиоды | Оптоэлектроника | Электронные компоненты

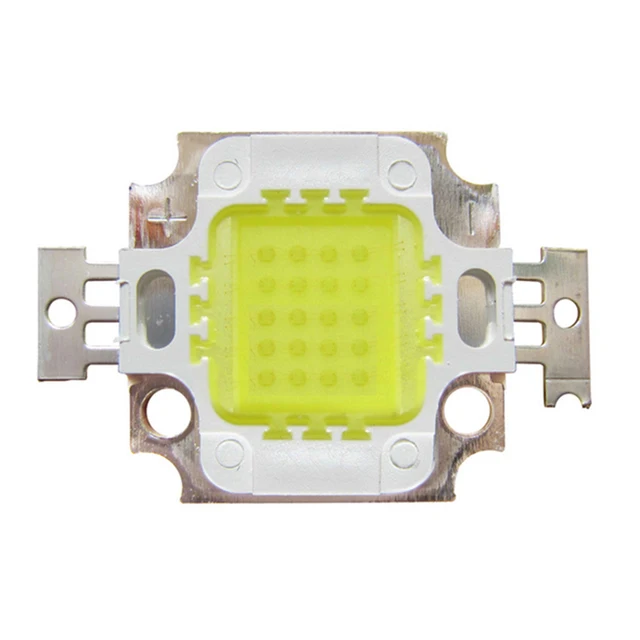

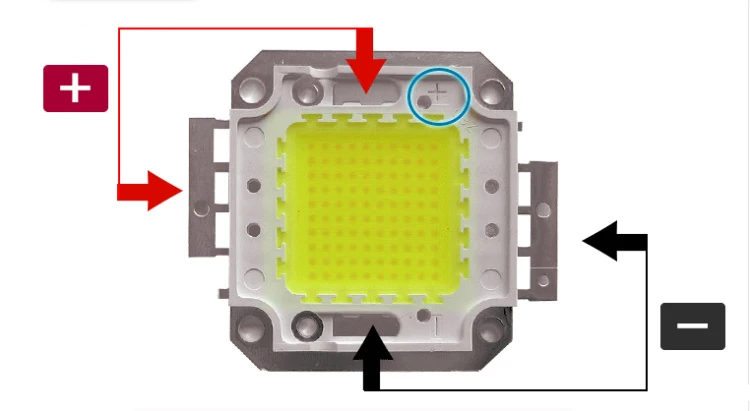

Мощные светодиоды

Товары

Наименование

Цена

Купить

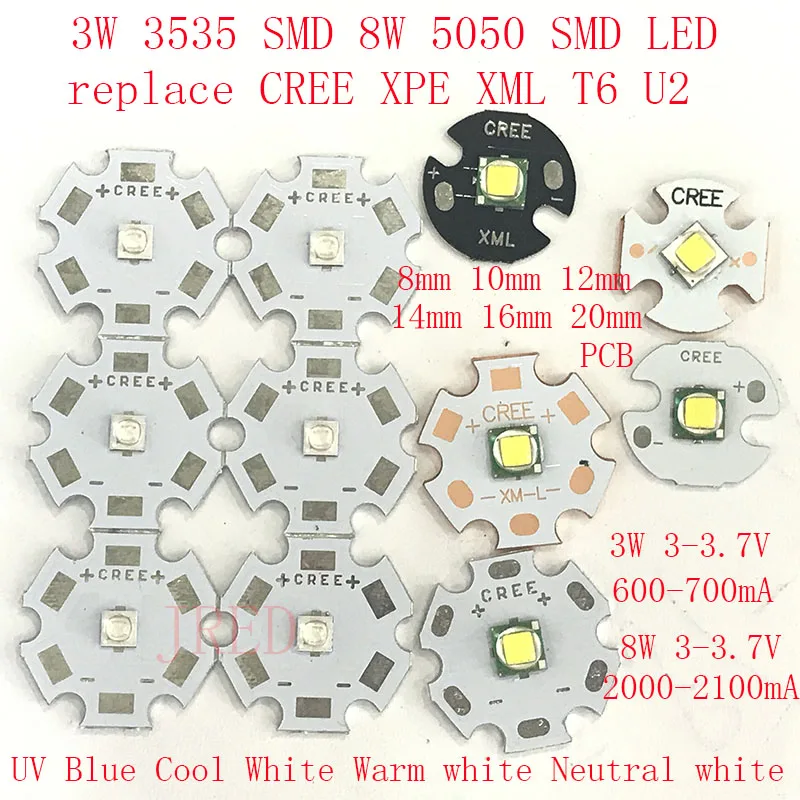

Светодиодный излучатель LXHL-LD3C на плате Звезда шестигранная красный 140 лм 3 Вт 130 ° Lambertian

Код товара: 186011

Количество:

SMD-светодиод EHP-A09/UT31-PU5 белый 0,5 Вт 120 ° 35 лм Everlight

Код товара: 180056

Количество:

Мощный SMD-светодиод ASMT-AW00-NTUJ1 холодный белый 80 лм 1 Вт 130 ° Avago Technologies

Код товара: 181559

Количество:

Светодиод LXML-PD01-0030 красный 65 лм 120 ° Lumileds Luxeon

Код товара: 170202

Количество:

SMD-светодиод ASMT-JN11-NST01 нейтральный белый 65 лм 1 Вт 140 ° Avago Technologies

Код товара: 181254

Количество:

SMD светодиодный индикатор питания CL-822-U1L белый 5,4 лм 0,06 Вт 120 ° Citizen Electronics

Код товара: 180929

Количество:

2-х светодиодная плата LZH 2W5000K нейтральный белый (350 мА) 200 лм 115 ° Sel. Q4

Код товара: 181829

Количество:

Алюминиевая печатная плата с мощным светодиодом и контролем температуры 61001215 холодный белый 175

Код товара: 180782

Количество:

Алюминиевая печатная плата с мощным светодиодом и контролем температуры 61001226 белый 135 Лм 2,5 Вт

Код товара: 180781

Количество:

Мощный светодиодный модуль для напряжения сети AN3231 теплый белый 150 лм 4 Вт 110 ° Seoul Semicondu

Код товара: 180837

Количество:

SMD-светодиод ASMT-MY04-NLMZ0 теплый белый 95 лм 1 Вт 110 ° прозрачный Avago Technologies

Код товара: 180886

Количество:

Светодиод LXML-PB01-0023 синий 48 Лм 120 ° Lumileds Luxeon

Код товара: 170198

Количество:

Светодиод LXML-PM01-0080 зеленый 145 Лм 120 ° Lumileds Luxeon

Код товара: 170200

Количество:

SMD-светодиод ASMT-MR00-AHJ00 цвет красный 40 лм 1 Вт 120 ° Avago Technologies

Код товара: 180689

Количество:

SMD-светодиод ASMT-MW62-NFH00 холодный белый 30 лм 0,5 Вт 110 ° Avago Technologies

Код товара: 180869

Количество:

Светодиод LXM- PWC1-0100 холодный белый 180 Лм 120 ° Lumileds Luxeon

Код товара: 170190

Количество:

Светодиод XPCWHT-L1-0000-00C51 холодный белый 100 лм 115 ° CREE

Код товара: 181632

Количество:

Светодиод XPGWHT-L1-0000-00FE5 нейтральный белый 122 лм 125 ° CREE

Код товара: 181627

Количество:

Светодиод XREWHT-L1-0000-00BE5 нейтральный белый (350 мА) 93,9 лм 90 ° CREE

Код товара: 181638

Количество:

Светодиод LXML-PH01-0040 красный, оранжевый 85 Лм 120 ° Lumileds Luxeon

Код товара: 170203

Количество:

SMD-светодиод ASMT-MW22-NNNW0 холодный белый 145 лм 3 Вт 120 ° прозрачный Avago Technologies

Код товара: 181221

Количество:

Мощный SMD-светодиод ASMT-AN00-NTUK1 нейтральный белый 80 Лм 1 W 130 ° Avago Technologies

Код товара: 181555

Количество:

SMD-светодиод ASMT-JN31-NTV01 нейтральный белый 150 Лм 3 Вт 140 ° Avago Technologies

Код товара: 181257

Количество:

SMD светодиодный индикатор питания CL-822-U1D белый 5,4 Лм 0,06 Вт 120 ° Citizen Electronics

Код товара: 180927

Количество:

Мощный SMD-светодиод ASMT-AY00-NSTJ1 теплый белый 65 Лм 1 Вт 130 ° Avago Technologies

Код товара: 181557

Количество:

светодиодов высокой мощности | Светодиоды с высоким световым потоком

Лучшие в отрасли световой поток, эффективность и гибкость конструкции

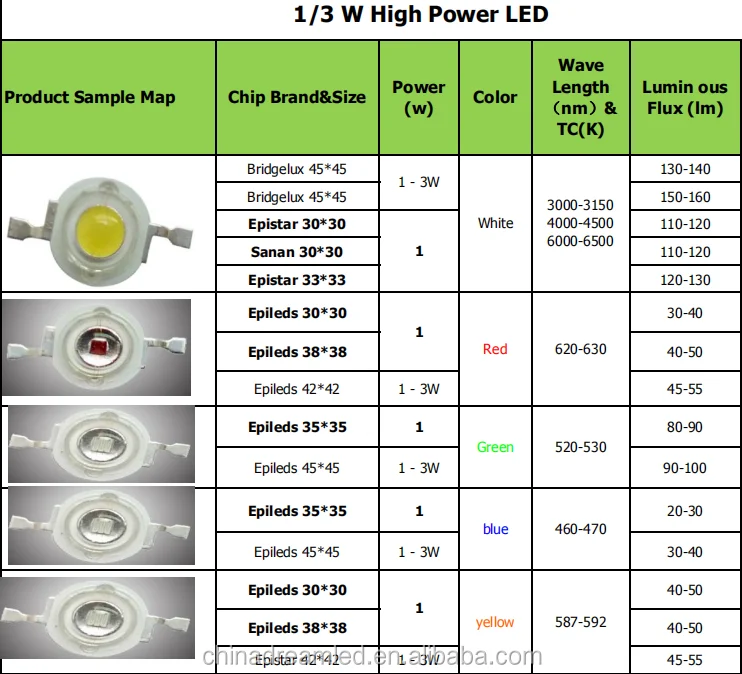

Светодиоды высокой мощности

Используемые в основном для наружного и промышленного освещения, светодиоды высокой мощности обеспечивают эффективность и снижение прямого напряжения (V f ) для достижения более высокого люмен/ватт. Мощные светодиоды LUXEON являются флагманом отрасли и лидируют по эффективности, помогая клиентам контролировать материальные затраты и предоставляя производителям широкий выбор высокопроизводительных светодиодов.

  • LUXEON 5050
  • LUXEON 7070
  • LUXEON HL1Z
  • LUXEON HL2X
  • LUXEON HL2Z
  • LUXEON M
  • LUXEON MX
  • LUXEON MZ
  • LUXEON Rebel
  • LUXEON Rebel ES
  • LUXEON Rebel PLUS
  • LUXEON TX
  • LUXEON V

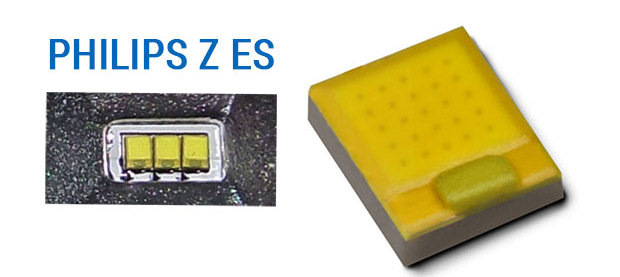

  • LUXEON Z
  • LUXEON Z ES

LUXEON 5050

LUXEON 5050 — это многокристальный высокомощный светодиодный блок, обеспечивающий высокую яркость в одном корпусе, что позволяет создавать экономичные однооптические и направленные конструкции светильников. В LUXEON 5050 используется корпус для поверхностного монтажа промышленного стандарта 5050 с наименьшей круглой светоизлучающей поверхностью (LES). LUXEON 5050 выпускается с 70CRI, 80CRI и 90CRI с широким диапазоном CCT и предлагает нацеливание на горячие цвета, чтобы гарантировать, что светодиоды находятся в пределах заданного цвета в условиях применения 85°C.

  • Superior lm/W обеспечивает непревзойденную эффективность при конечном применении.
  • Чрезвычайно надежная конструкция корпуса гарантирует долгий срок службы в гашишных средах.
  • Конструкция с прочным покрытием для улучшенной защиты от серы (LUXEON 5050 Square LES)
  • Три конфигурации напряжения (6 В, 24 В и 30 В) совместимы с недорогими высокоэффективными драйверами
  • Низкая Rth обеспечивает эффективное рассеивание тепла для повышения эффективности
  • Нацеливание на горячие цвета гарантирует, что цвет находится в пределах диапазона ANSI при 85°C
  • 3-ступенчатая и 5-ступенчатая структура эллипса МакАдама обеспечивает превосходную однородность цвета

LUXEON 7070

LUXEON 7070 представляет собой многокристальный высокопроизводительный модуль, обеспечивающий высокую яркость в сверхпрочном корпусе, что обеспечивает экономичность , однооптические и направленные конструкции светильников. В LUXEON 7070 используется стандартный корпус 7070 для поверхностного монтажа с небольшой светоизлучающей поверхностью (LES). LUXEON 7070 предлагается с индексом цветопередачи 70, 80, 90 и широким диапазоном цветовых температур, а также предлагает нацеливание на горячие цвета, чтобы гарантировать, что светодиоды находятся в пределах заданного цвета в условиях применения 85°C.

  • Превосходные лм/Вт обеспечивают выдающуюся эффективность при конечном применении
  • Чрезвычайно надежная конструкция упаковки гарантирует длительный срок службы в суровых условиях
  • Низкая Rth обеспечивает эффективное рассеивание тепла для повышения эффективности 85°C
  • 3-ступенчатая и 5-ступенчатая структура эллипса МакАдама обеспечивает превосходную однородность цвета
  • Предлагается с различными вариантами напряжения для гибкости дизайна заказчика

LUXEON HL1Z

Светодиоды LUXEON HL1Z обеспечивают высокую плотность потока при компактных размерах, что позволяет создавать элегантные и превосходные конструкции светильников. Широкий спектр CCT в вариантах 80 и 90CRI делает их идеальными для высокопроизводительных приложений внутреннего освещения, разработанных в виде настраиваемых решений для смешивания белого цвета. Лучшее в своем классе соотношение цвета и угла, а также максимальная светоотдача только при излучении обеспечивают дизайнерам лучшее качество света для драматических световых проектов и небольших светильников. Компактный размер корпуса и высокая эффективность обеспечивают гибкость дизайна, управление лучом и настройку белого по сравнению с традиционными светодиодными источниками света.

  • Небольшой размер корпуса (1,4 x 1,4 x 0,36 мм) позволяет использовать плотно расположенные матрицы для узких пятен луча
  • Позволяет смешивать цвета в приложениях с настройкой CCT B5
  • Высокая плотность тока для высокой светоотдачи и лм/$ при высоких лм/Вт
  • CSP 1 мм2 с 2 площадками для прямого крепления облегчает сборку
  • Поверхностное излучение только для направленного освещения без рассеяния бокового света
  • Высокая плотность упаковки



LUXEON HL2X

LUXEON HL2X — это мощный куполообразный излучатель, разработанный специально для наружного и промышленного применения, например, для уличных фонарей и светильников с высокими потолками. Упаковка предназначена для обеспечения превосходной производительности, эффективности, стабильности цвета и долговечности независимо от области применения или окружающей среды.

LUXEON HL2X использует стандартную упаковку 3535 с 3 полосами. Эта совместимость позволяет эффективно и проще преобразовать LUXEON HL2X с более высокой производительностью с любой другой аналогичной платформы.

  • Самый полезный источник света в приложениях с упором на угол излучения, угол поля зрения, угол преобладания цвета и оптическую эффективность. с 3-полосным основанием и диаграммой направленности, соответствующей LUXEON TX, для простоты проектирования
  • DLC R9 обеспечивает лучшее в своем классе качество цветопередачи для светильников
  • Предлагается в двух различных категориях характеристик светового потока для гибкости конструкции и применения

LUXEON HL2Z

LUXEON HL2Z — это мощный бескупольный излучатель на основе CSP площадью 2 мм, разработанный для обеспечения ведущей плотности потока, превосходной однородности цвета, высокой яркости и исключительной гибкости в световых решениях. Излучатели LUXEON HL2Z являются идеальным выбором для быстрого вывода на рынок благодаря простоте проектирования и способности снижать стоимость системы за счет повышения производительности при обеспечении качества света, необходимого проектировщикам систем освещения и пользователям.

  • Бескупольный источник облегчает повышение оптической эффективности и реализацию узких углов луча
  • Технология кристалла CSP обеспечивает высокую эффективность и возможность использования больших токов возбуждения в уникальных приложениях
  • Надежная и проверенная упаковка с неизменной цветовой гаммой, обеспечивающей плотную упаковку с превосходным лучом Производительность
  • DLC R9 обеспечивает лучшее в своем классе качество цветопередачи для светильников

LUXEON M

LUXEON M — многокристальный светодиодный светильник, предназначенный для наружного и промышленного применения, ориентированный на высокую эффективность или низкую стоимость . С Свобода от биннинга и высочайшая производительность, LUXEON M соответствует одному 3- или 5-ступенчатому эллипсу МакАдама с центром в ANSI, что обеспечивает согласованность цветов от светодиода к светодиоду, обеспечивая высокую эффективность и высокую плотность потока от однородного источника с жесткой корреляцией цвета. контроль температуры. Превосходное качество света, объем люменов и реальная эффективность обеспечивают ведущую производительность и эффективную разработку решений в самых разных сегментах освещения.

  • Равномерное изображение обеспечивает точное управление лучом в MR16 и прожекторах
  • Высокая плотность потока от 3 мм 2 позволяет уменьшить количество эмиттеров и компактную конструкцию
  • Варианты корпусов 11,2 В и 5,6 В обеспечивают высокую производительность с высокоэффективными и недорогими драйверами
  • Лучшее тепловое сопротивление позволяет гибко проектировать систему для оптимизации для лм/$ и лм/Вт
  • Превышает требования ENERGY STAR® по поддержанию светового потока

LUXEON MX

LUXEON MX — это высокомощный излучатель, позволяющий создавать экономичные и надежные светильники для высотных и наружных применений, требующих системы эффективность до 140 лм/Вт. Этот инновационный светодиод обеспечивает вдвое больший поток по сравнению с предыдущими поколениями, а также имеет еще более прочную и мощную конструкцию. Разработанный для оптической совместимости с LUXEON M, LUXE ON MX позволяет производителям светильников мгновенно модернизировать свои системы до лидирующей на рынке эффективности, не вкладывая в проектные ресурсы.

  • 2000 люмен при 130 лм/Вт обеспечивает экономичные светильники 100 лм/Вт
  • 1200 люмен при 150 лм/Вт обеспечивает высокоэффективные светильники 120 лм/Вт
  • Двойной поток по сравнению с сопоставимыми излучателями в системах 120 лм/Вт
  • Более прочный корпус для повышения надежности при больших токах привода
  • Та же площадь основания и оптическая совместимость с LUXEON M для мгновенного обновления

LUXEON MZ

промышленные приложения со всеми характеристиками LUXEON M, включая идентичную площадь припоя, но обеспечивающую более точное управление лучом и более высокую пропускную способность из-за меньшего видимого размера источника. С Свобода от биннинга и высочайшая производительность, LUXEON MZ соответствует одному 3- или 5-шаговому эллипсу МакАдама с центром в ANSI, что обеспечивает согласованность цвета от светодиода к светодиоду, обеспечивая высокую эффективность и высокую плотность потока от однородного источника с жесткой корреляцией цвета. контроль температуры. Превосходное качество света, объем люменов и реальная эффективность обеспечивают ведущую производительность и эффективную разработку решений в самых разных сегментах освещения.

  • Пакет без купола для улучшенной пробивки и исключительной яркости
  • Такие же габариты, как и у LUXEON M, для совместимости с существующими конструкциями
  • Лучший в отрасли пакет на 11,2 В обеспечивает исключительную эффективность
  • Лучшая термостойкость позволяет гибко проектировать систему для оптимизации лм/долл.

LUXEON Rebel

Светодиоды LUXEON Rebel обеспечивают оптимальное сочетание качества света и светоотдачи, необходимых для различных осветительных приборов. В дополнение к заданным сочетаниям коррелированной цветовой температуры и цветопередачи, эти излучатели обеспечивают эффективность, срок службы и надежность, которыми славятся все светодиоды LUXEON.

  • Указанные комбинации CCT и CRI
  • Разделение на четверть в соответствии с ANSI
  • Превышает требования ENERGY STAR® по поддержанию светового потока
  • Высокая эффективность для экологичного дизайна
  • Больше света при рабочей температуре Inc. UL listing E327436

LUXEON Rebel ES

LUXEON Rebel ES — это светильник с высоким потоком, который обеспечивает необходимую гибкость при разработке светильников и ламп для наружного и промышленного освещения и выводе их на рынок. Протестированный и отсортированный по току 700 мА, вы можете с уверенностью проектировать LUXEON Rebel ES для приложений с высоким световым потоком или создавать более энергоэффективные устройства, используя тот же излучатель. Производители и дизайнеры светильников полагаются на LUXEON Rebel ES благодаря качеству, надежности и производительности устройства.

  • Высокая стоимость лм/долл. для конкурентоспособных приложений
  • Широкий ассортимент излучателей для внутреннего и наружного применения
  • Комбинации CCT и CRI для поддержки широкого спектра приложений
  • Обширная экосистема приложений для легкой разработки и быстрой окупаемости инвестиций
  • Доступен отчет об испытаниях LM-80

LUXEON Rebel PLUS

LUXEON Rebel PLUS разработан с максимально возможной эффективностью и световым потоком из стандартного корпуса 4530 с 2,5 мм 2 купол. Благодаря горячему тестированию и объединению цветов каждый LUXEON Rebel PLUS тестируется и соответствует реальным условиям эксплуатации — 85°C. Наш исключительный контроль цвета обеспечивает простоту проектирования для производителей светильников и гарантирует, что они могут быть уверены в согласованности цветов от светодиода к светодиоду. Превосходное качество света, светоотдача и эффективность в реальном мире обеспечивают ведущую производительность и разработку эффективных решений в самых разных сегментах наружного и промышленного освещения.

  • 3- и 5-шаговый эллипс МакАдама: отсутствие биннинга для превосходного качества света CCTS минимум 80CRI
  • Доступен отчет об испытаниях LM-80

LUXEON TX

LUXEON TX разработан для обеспечения высокой эффективности с высокой плотностью потока для обеспечения точного управления лучом в направленных приложениях с высоким световым потоком. Благодаря свободе от бинирования и высочайшей производительности, светодиоды LUXEON TX определены, ориентированы и протестированы в горячем режиме при реальных рабочих температурах, 85°C, для обеспечения производительности в приложениях. Светодиоды LUXEON TX позволяют оптимизировать систему за счет идеального сочетания высокой эффективности и низкой стоимости системы, а жесткая корреляция цветовой температуры обеспечивает постоянство цветовой точки системы.

  • Максимальный ток возбуждения 1,5 А
  • Пакет с высоким световым потоком и компактный размер источника для гибкости конструкции и уменьшения количества светодиодов
  • Свобода от биннинга с 3- и 5-ступенчатым эллипсом МакАдама
  • Превосходит требования ENERGY STAR® по поддержанию светового потока
  • Доступен минимальный и полный диапазон CCT 70, 80 и 85CRI

LUXEON V

LUXEON V представляет собой высокомощный излучатель на основе чип-масштаба (CSP), разработанный для обеспечения максимального потока в компактном размере 4,0 мм x 4,0 мм. LUXEON V предлагает уникальное сочетание высокой эффективности при высоком токе возбуждения с чрезвычайно низким термическим сопротивлением и оптимизированной диаграммой направленности для поддержки конструкций светильников следующего поколения. Основываясь на сильных сторонах технологии Lumileds Patterned Sapphire Substrate (PSS) CSP, LUXEON V предлагает самый высокий ток возбуждения в своем классе.

  • Более 2000 люмен от одного компактного источника
  • Низкое тепловое сопротивление 0,8 К/Вт обеспечивает более эффективное управление температурным режимом — радиатор меньшего размера, более компактные светильники
  • Высокая эффективность при высоком токе возбуждения обеспечивает гибкость конструкции и поддерживает высокую плотность потока светильники
  • Оптимизированная диаграмма направленности обеспечивает лучи высокой интенсивности от оптики меньшего размера
  • Однородный оптический источник поддерживает направленные приложения и оптику формирования изображений

LUXEON Z

LUXEON Z — это мощный светодиод размером 1,3 мм x 1,7 мм, который обеспечивает беспрецедентную согласованность цвета, яркость, плотность потока и гибкость дизайна для световых решений. LUXEON Z не имеет купола, что обеспечивает непревзойденную оптическую гибкость для точного управления углом луча. Протестировано и классифицировано при температуре применения 85°C и доступно в 3- и 5-ступенчатых цветовых бинах МакАдама в форме эллипса. Излучатели LUXEON Z — идеальный выбор для внутренних и наружных источников света, требующих превосходных углов луча, большей эффективности и меньших затрат.

  • Микроразмер 1,3 мм x 1,7 мм обеспечивает высокую степень гибкости дизайна
  • Конструкция без купола обеспечивает точное оптическое управление
  • Максимальный ток возбуждения 1 А обеспечивает больший поток на светодиод
    • превосходное качество света

LUXEON Z ES

LUXEON Z ES — это мощный светодиод размером 1,6 мм x 2,0 мм, обеспечивающий беспрецедентную согласованность цвета, яркость, плотность потока и гибкость дизайна для световых решений. LUXEON Z ES не имеет купола, что обеспечивает непревзойденную оптическую гибкость для точного управления углом луча. Излучатели LUXEON Z ES, протестированные и проверенные в условиях эксплуатации при температуре 85°C, являются идеальным выбором для внутренних и наружных источников света, требующих превосходных углов луча, более высокой эффективности и меньших затрат.

  • Микроразмер позволяет компактно упаковывать
  • Конструкция без купола обеспечивает точный оптический контроль
  • 3- и 5-ступенчатый эллипс МакАдама: свобода от биннинга, обеспечивающая согласованность цветов
  • Доступен отчет об испытаниях LM-80

Мы используем файлы cookie для персонализации контента и для анализа посещаемости нашего веб-сайта. Мы также делимся информацией об использовании вами нашего сайта с нашими партнерами по социальным сетям и аналитике, как указано в нашей Политике в отношении файлов cookie. Если вы продолжаете использовать этот сайт, вы соглашаетесь на использование нами файлов cookie. Я понимаю Политику в отношении файлов cookie 9.0003

Светодиоды LUXEON 5050 | Белые светодиоды высокой мощности

Высокая эффективность и исключительная надежность в многокристальном мощном корпусе, обеспечивающем экономичное проектирование системы

Не беспокойтесь о времени выполнения заказаКак купить

Светодиоды LUXEON 5050 представляют собой многокристальный высокомощный светодиодный блок который обеспечивает высокую яркость белого света в сверхпрочном корпусе, что позволяет создавать экономичные однооптические и направленные конструкции светильников. В LUXEON 5050 используется стандартный корпус 5050 для поверхностного монтажа с небольшой светоизлучающей поверхностью (LES). LUXEON 5050 выпускается в 70CRI, 80CRI и 90CRI с широким диапазоном цветовых температур и предлагает нацеливание на горячие цвета, чтобы гарантировать, что светодиоды находятся в пределах заданного цвета в условиях применения 85 ° C.

Посмотреть таблицы продуктов

Особенности и преимущества

  • Превосходное качество в лм/Вт обеспечивает выдающуюся эффективность при конечном применении
  • Чрезвычайно надежная конструкция упаковки гарантирует длительный срок службы в суровых условиях
  • Прочная конструкция покрытия для улучшенной защиты от серы (LUXEON 5050 Square LES) )
  • Три конфигурации напряжения (6 В, 24 В и 30 В) совместимы с недорогими высокоэффективными драйверами
  • Low R th обеспечивает эффективное рассеивание тепла для повышения эффективности °C
  • 3-ступенчатая и 5-ступенчатая эллипсная структура биннинга MacAdam обеспечивает превосходную однородность цвета

Expand Media

Applications

Expand Applications

Круглые детали | Квадратные части | ОН Части

5050 Круглые детали

Характеристики продукта LUXEON 5050 Round [email protected], [email protected] и Tj=25°C.

9047 9047 9047 90477 90477 9047 9047 9047 9047 9047 90477 9047 9047 9047415 70794157400000400000400000400000400000400000600000600000600000600000600000600000
Продукт Nominal CCT Минимальный CRI LUMINAL FLUX (LM) Типичная LUMINOINAL
Эффективность (LM/W)		 Типичная LUMINOUNION
(LM/W)		 LUMINOINAL
(LM/W)		 Номер по каталогу
Минимум Типовой Стандартный
rated current 50% of rated current
Round 24V 2200K 70 515 587 150 315 172 L150-2270502400000
2700K 70 535 640 164 343 187 L150-2777050000 L150-2777050000 553 667 171 357 195 L150-3070502400000
3500K 70 600 686 176 368 201 L150-3570502400000
4000K 70 580 693 178 371 203 L150-4070502400000
5000K 70 580 693 178 371 203 L150-5070502400000
5700K 70 570 683 175 366 200 L150-5770502400000
6500K 70 570 667 173 36357777777777777777777777777777777777777777777777777777777777777777777777777777777777777779нте. 0395
2200K 80 440 500 128 268 146 L150-2280502400000
2700K 80 500 572 147 307 168 L150-2780502400000
3000K 80 516 595 152 319 174 L150-3080502400000
3500K 80 527 605 155 324 177 L150-3580502400000
4000K 80 539 630 161 338 185 L150-4080502400000
5000K 80 539 630 161 338 185 L150-5080502400000
5700K 80 539 617 158 331 181 L150-5780502400000
6500K 80 539 615 158 330 180 L150-6580502400000
2700K 90 414 475 122 255 139 L150-27
3000K 90 428 490 126 263 144 L150-30
3500K 90 445 510 131 273 149 L150-35
4000K 90 456 530 136 284 155 L150-40
5000K 90 456 530 136 284 155 L150-50
5700K 90 456 530 136 284 155 L150-57
Round 6V 2200K 70 515 587 150 315 172 L150-2270500600000
2700K 70 535 640 164 343 187 L150-2770500600000
3000K 70 553 667 171 357 195 L150-3070500600000
3500K 70 600 685 176 368 201 L150-3570500600000
4000K 70 580 693 178 371 203 L150-4070500600000
5000K 70 580 693 178 371 203 L150-5070500600000
5700K 70 570 683 175 366 200 L150-5770500600000
6500K 70 570 677 173 363 196 L150-6570500600000
2200K 80 440 500 128 268 146 L150-2280500600000
2700K 80 500 572 147 307 168 L150-2780500600000
3000K 80 516 595 152 319 174 L150-3080500600000
3500K 80 527 605 155 324 177 L150-3580500600000
4000K 80 539 630 161 338 185 L150-4080500600000
5000K 80 539 630 161 338 185 L150- 5080500600000
5700K 80 539 617 158 331 181 L150-5780500600000
6500K 80 539 615 158 330 180 L150-6580500600000
2700K 90 414 475 122 255 139 L150-27
3000K 90 428 490 126 263 144 L150-30
3500K 90 445 510 131 273 149 L150-35
4000K 90 456 530 136 284 155 L150-40
5000K 90 456 530 136 284 155 L150-50
5700K 90 456 530 136 284 155 L150-57

5050 Square Parts

Product performance of LUXEON 5050 Square [email protected], [электронная почта защищена] и Tj=25°C.

0000S00000S00000S00000S00000S00000S06000S06000S06000S06000S06000S06000S0
Продукт Номинальная цветовая температура Минимальный индекс цветопередачи Световой поток (лм) Типовой световой поток
Efficacy (lm/W)		 Luminous Flux (lm) Typical Luminous
Efficacy (lm/W)		 Part Number
Minimum Typical Typical
rated current 50% of rated current
Square 30V 2200K 70 621 695 143 373 163 L150-22705030000S0
2700K 70 693 775 159 416 181 L150-27705030000S0
3000K 70 720 803 165 431 188 L150-30705030000S0
3500K 70 729 815 168 437 191 L150-35705030000S0
4000K 70 743 835 172 448 195 L150-40705030000S0
5000K 70 743 833 171 447 195 L150-50705030000S0
5700K 70 738 823 169 442 193 L150-57705030000S0
6500K 70 720 803 165 431 188 L150-65705030000S0
2200K 80 586 630 130 338 147 L150-22805030000S0
2700K 80 650 695 143 373 163 L150-27805030000S0
3000K 80 665 730 150 392 171 L150-30805030000S0
3500K 80 679 735 151 394 172 L150-35805030000S0
4000K 80 700 768 158 412 180 L150-40805030000S0
5000K 80 702 768 158 412 180 L150-50805030000S0
5700K 80 700 768 158 412 180 L150-57805030000S0
6500K 80 688 740 152 397 173 L150-65805030000S0
2700K 90 558 600 123 322 140 L150-27
3000K 90 586 630 130 338 147 L150-30
3500K 90 600 640 132 343 150 L150-35
4000K 90 609 655 135 352 153 L150-40
5000K 90 618 665 137 357 156 L150-50
5700K 90 605 650 134 349 152 L150-57
Square 6V 2200K 70 621 695 143 373 163 L150-22705006000S0
2700K 70 693 775 159 416 181 L150-27705006000S0
3000K 70 720 803 165 431 188 L150-30705006000S0
3500K 70 729 815 168 437 191 L150-35705006000S0
4000K 70 743 835 172 448 195 L150-40705006000S0
5000K 70 743 833 171 447 195 L150-50705006000S0
5700K 70 738 823 169 442 193 L150-57705006000S0
6500K 70 720 803 165 431 188 L150-65705006000S0
2200K 80 586 630 130 338 147 L150-22805006000S0
2700K 80 650 695 143 373 163 L150-27805006000S0
3000K 80 665 730 150 392 171 L150-30805006000S0
3500K 80 679 735 151 394 172 L150-35805006000S0
4000K 80 700 768 158 412 180 L150-40805006000S0
5000K 80 702 768 158 412 180 L150-50805006000S0
5700K 80 700 768 158 412 180 L150-57805006000S0
6500K 80 688 740 152 397 173 L150- 65805006000S0
2700K 90 558 600 123 322 140 L150-27
3000K 90 586 630 130 338 147 L150-30
3500K 90 600 640 132 343 150 L150-35
4000K 90 609 655 135 352 153 L150-40
5000K 90 618 665 137 357 156 L150-50
5700K 90 605 650 134 349 152 L150-57

5050 HE Запчасти

Характеристики продукта LUXEON 5050 HE [защита электронной почты], [защита электронной почты] и Tj=25°C.

4000H04000H04000H04000H04000H0
4000H0.
РубрикаРазное
Product Nominal CCT Minimum CRI Luminous Flux (lm) Typical Luminous
Efficacy (lm/W)		 Luminous Flux (lm) Typical Luminous
Efficacy (lm/W)		 ЧАСТЬ
Минимум Типичный Типичный
.0414 70 544 590 152 314 172 L150-22705024000H0
2700K 70 602 650 168 346 190 L150- 27705024000H0
3000K 70 623 673 174 358 196 L150-30705024000H0
3500K 70 632 692 179 369 202 L150-35705024000H0
4000K 70 651 714 184 380 208 L150-40705024000H0
5000K 70 651 714 184 380 208 L150-50705024000H0
5700K 70 640 705 182 375 206 L150-57705024000H0
6500K 70 637 697 180 371 203 L150-65705024000H0
2200K 80 474 510 132 272 149 L150-22805024000H0
2700K
80		 539 580 150 309 169 L150-27805024000H0
3000K 80 563 605 156 322 176 L150-30805024000H0
3500K 80 586 630 163 336 184 L150-35805024000H0
4000K 80 597 642 166 342 187 L150-40805024000H0
5000K 80 597 642 166 342 187 L150-50805024000H0
5700K 80 595 640 165 341 187 L150-57805024000H0
6500K 80 586 630 163 336 184 L150-65805024000H0
2700K 90 465 500 129 266 146 L150-27
3000K 90 485 522 135 278 152 L150-30
3500K 90 502 540 139 288 158 L150-35
4000K 90 512 550 142 293 160 L150-40
5000K 90 512 550 142 293 160 L150-50
5700K 90 512 550 142 293 160 L150-57
HE 6V 2200K 70 544 590 152 314 172 L150-22705006000H0
2700K 70 602 650 168 346 190 L150-27705006000H0
3000K 70 623 673 174 358 196 L150-30705006000H0
3500K 70 632 692 179 369 202
