Как выбрать автоматическую насосную станцию водоснабжения

Насосная станция — востребованный вариант оборудования для организации автономного водоснабжения частного дома. Это надежные и относительно компактные устройства, способные обеспечить качественную доставку воды ко всем точкам забора воды.

Чтобы найти агрегат с подходящими характеристиками для конкретных условий, необходимо выяснить, как выбрать насосную станцию для обустройства водопровода.

Содержание статьи:

Как работает насосная станция?

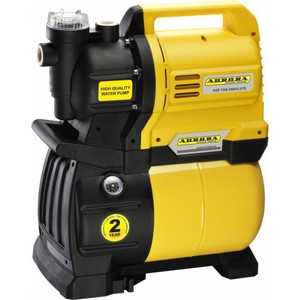

Насосная станция — это комплекс устройств, состоящих из насоса, гидробака с резиновым или мембранным вкладышем, реле давления и пульта управления.

Работает эта система следующим образом: насос закачивает воду в гидробак-накопитель. Здесь вода находится под определенным давлением, которое зависит от количества воды и воздуха в емкости. По мере расходования воды давление в гидроаккумуляторе уменьшается.

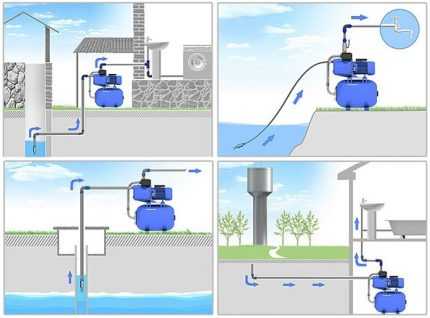

Галерея изображений

Фото из

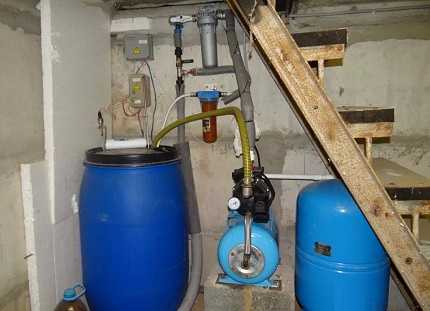

Насосная станция на дачном участке

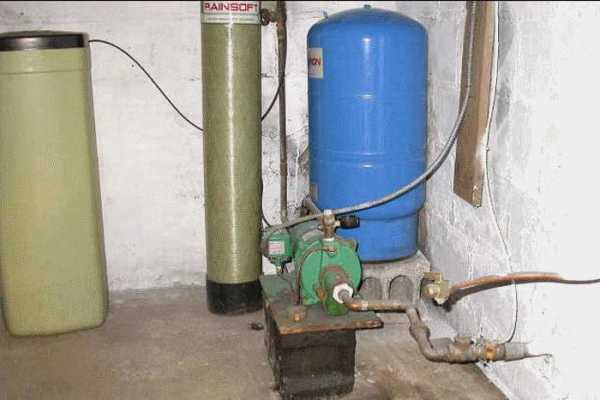

Водоснабжение частного дома

Применение в качестве повысительного насоса

Обеспечиние запаса воды для бытовых нужд

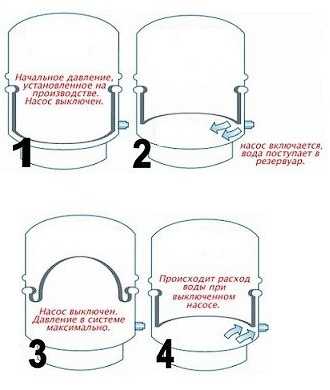

Настроенное соответствующим образом реле давления фиксирует изменение количества воды. При достижении минимального значения настроек реле включает насос, чтобы гидробак был заполнен водой. По мере заполнения емкости давление возрастает, реле фиксирует его максимальный уровень и отключает насос.

Цикл включений и отключений повторяется таким образом, чтобы в баке постоянно находилось количество воды, способное обеспечить потребности жильцов дома.

Такая система отличается высокой эффективностью. Например, если бы водопровод был подключен непосредственно к насосу, оборудование приходилось бы включать каждый раз, когда кто-то откроет кран.

Основой насосной станции является насос любой системы, но чаще всего центробежного типа. Его работой управляют датчики давления и оснащенный эластичной мембраной гидроаккумулятор, реагирующий на изменение объема воды

Наличие насосной станции с гидробаком позволяет свести количество включений/отключений насоса до необходимого минимума. Это значительно экономит ресурс работы оборудования, продлевает срок его службы. Поскольку вода в гидробаке находится под давлением, во всей водопроводной системе дома можно создать хороший напор.

Приемлемый показатель обычно составляет около 1,5 атм, но его можно и повысить при необходимости. Отдельные бытовые приборы, такие как автоматические стиральные и посудомоечные машины, ванны с джакузи, душевые кабины с гидромассажем, и другие подобные агрегаты при отсутствии достаточного напора в водопроводной системе просто не могут работать. Насосная станция эффективно решает эту проблему.

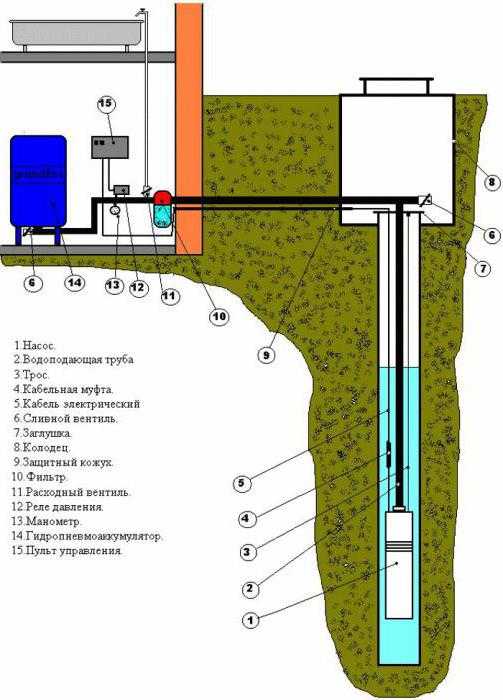

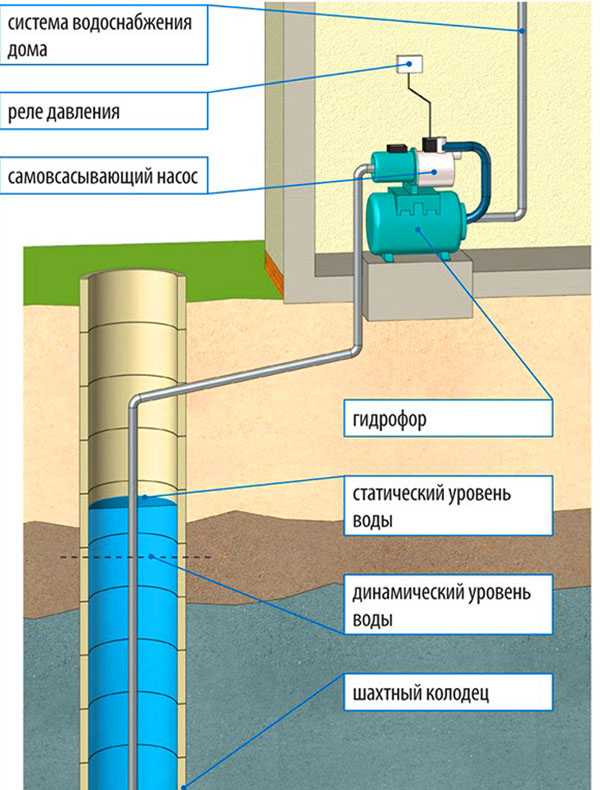

На этой схеме наглядно изображено устройство насосной станции и принцип работы такого оборудования: вода поступает в гидробак, который заполняется в автоматическом режиме (+)

Если по какой-то причине доступ к воде ограничен или отсутствует (поломка насоса, резкое понижение дебита скважины и т.п.), запас воды в гидробаке окажется очень полезным.

Водой можно будет пользоваться какое-то время, пока не восстановлен доступ к водным ресурсам. Если вместо станции используется насос, его отключение автоматически лишает воды всех жильцов дома.

Особенности установки и эксплуатации

Насосную станцию можно собрать самостоятельно, но проще купить уже готовый агрегат. Эти устройства относительно просты и в монтаже, и при эксплуатации.

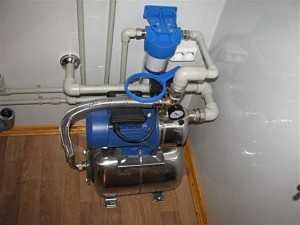

Для установки станции понадобится ровная площадка и укрытие от непогоды. Шланг поверхностного насоса опускают в скважину или колодец, гидробак подключают к водопроводной системе дома, а всю систему обеспечиваю электропитанием (понадобится УЗО).

Перед установкой насосной станции следует выбрать для нее подходящее место, обустроить прочное основание и обеспечить защиту от непогоды

После этого остается настроить реле давления и приступить к эксплуатации станции. Дальнейшее вмешательство в работу устройства обычно не требуется. Станция будет пополнять запас воды в гидробаке в автоматическом режиме. Рекомендуется примерно раз в три месяца проверять работу всех элементов насосной станции.

По мере необходимости проводят техническое обслуживание отдельных узлов: промывку насоса, регулировку реле давления, замену мембраны в гидробаке и т.п. Если насосная станция выбрана и установлена правильно, она может многие годы работать без перебоев.

Галерея изображений

Фото из

Чистота воды как аргумент выбора

Откачка воды из абиссинской скважины

Работа по перекачке воды из скважины

Забор воды из открытого источника

Проблема выбора насосной станции

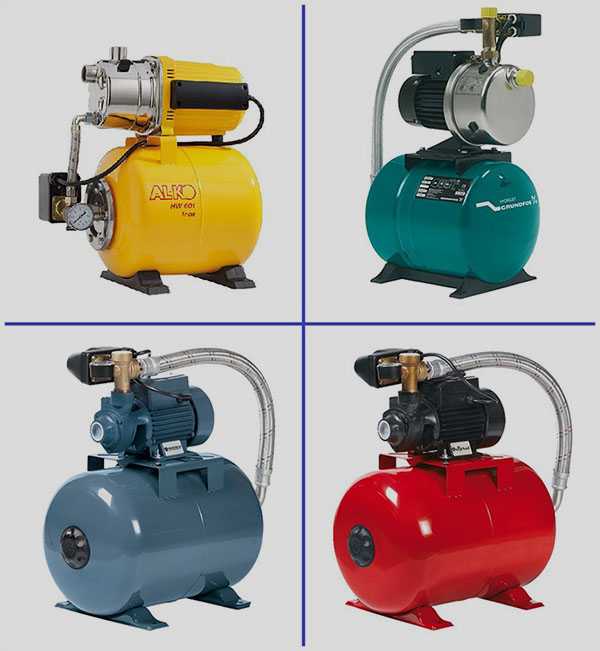

Подобное оборудование предлагается потребителю в очень широком ассортименте. Модели современных насосных станций различаются по целому набору параметров, таких как:

• цена;
• комплектация;
• место изготовления;
• бренд;
• производительность;
• объем гидроаккумулятора;
• потребляемая мощность;
• особенности конструкции;
• комплектация и т.п.

При выборе конкретной модели насосной станции сначала следует тщательно изучить условия ее эксплуатации. Если источником забора воды служит скважина, следует внимательно изучить паспорт сооружения, там содержится много полезной информации.

Если же специальная техническая документация отсутствует, придется выяснить характеристики скважины самостоятельно. Вот перечень показателей, на которые следует ориентироваться, выбирая насосную станцию:

• дебит скважины/колодца, т.е. количество воды, поступающее за единицу времени;
• статистический и динамический уровень воды в скважине;
• высота, на которую придется подавать воду;
• расстояние от источника воды до места ее потребления.

Производительность — один из основных показателей при выборе насосной станции. Она характеризует максимальный объем воды, который может быть доставлен в дом за определенный промежуток времени.

Сначала необходимо рассчитать, сколько именно воды понадобится. При этом учитывают количество людей, постоянно проживающих в доме, а также наличие и характеристики бытовой техники, при работе которой используется вода: стиральной машины, ванны, гидромассажа и т.п.

Насосные станции применяются в качестве агрегатов забора воды из подземных и открытых источников водоснабжения. Способны откачивать воду с глубины 8 — 10 м и транспортировать ее на высоту 12 — 30 м в зависимости от технических возможностей, заложенных производителем

При этом параметры насосной станции следует соотнести с данными о дебите скважины или колодца. Проблемы могут возникнуть, если забор воды из источника производится более интенсивно, чем естественное пополнение запасов. В такой ситуации есть вероятность, что однажды скважина или колодец опустеет.

А это приведет к работе оборудования в режиме сухого хода. Поэтому, если производительность насосной станции в значительной мере превосходит дебит сооружения, имеющегося на участке, стоит поискать более подходящую модель.

Обычно для организации автономного водоснабжения в частном доме выбирают насосные станции, мощность которых варьируется в пределах 3-6 тыс. л/час. Чтобы примерно представить необходимую производительность оборудования, можно ориентироваться на следующие сведения:

• Пиковое потребление воды на летней даче обычно составляет около 0,8-1,5 куб.м/ч.
• Семья из 4-6 человек, проживающая в коттедже средних размеров, потребляет примерно 1,5-2 куб.м/час.
• Для большого загородного дома с учетом необходимости полива, обслуживания бассейна, фонтанов и т.п. потребность в воде составит не менее 3-4 куб.м/ч.

Мощность насосного оборудования может составлять 0,6-1,5 кВт. Здесь значение имеет не только количество воды, которую необходимо перекачать в дом, но также расстояние от места забора воды до точки ее потребления, а также высота, которую придется преодолеть водяному столбу, чтобы попасть в дом. Чем больше эти показатели, тем более мощное оборудование следует выбирать.

Глубина, с которой приходится забирать воду, может иметь определяющее значение. Обычно насосные станции комплектуются поверхностным самовсасывающим насосом, который эффективен на глубине 6-8 метров. Владельцы более глубоких скважин, как правило, должны использовать более мощные погружные насосы.

Решить проблему можно с помощью самовсасывающего насоса с выносным эжектором. Это более сложное устройство, но оно позволяет увеличить глубину забора воды до 30 метров и даже больше. При этом такое оборудование можно использовать в стандартных четырехдюймовых скважинах.

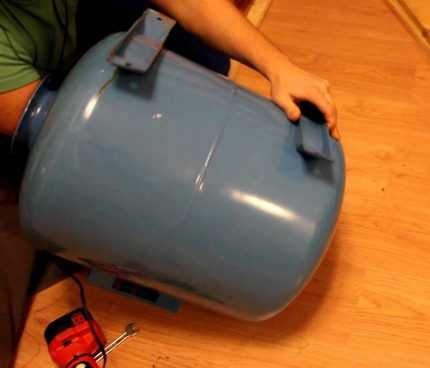

Разумеется, внимания заслуживают и размеры бака-гидроаккумулятора. Не стоит выбирать слишком большую по объему емкость, поскольку заполненная водой она приобретет значительный физический вес. Гидробаки обычно изготавливают из нержавеющей стали, а также из чугуна или пластика.

Гидробак насосной станции должен обеспечивать достаточный напор и запас воды, однако не следует приобретать устройство чрезмерно большого объема

Для длительного использования брать пластиковую емкость не имеет смысла, у нее слишком короткий срок эксплуатации. Чугунные баки исключительно надежны, но отличаются высокой стоимостью. Легкая, относительно недорогая и прочная сталь используется для изготовления гидробаков чаще всего.

Внутренний вкладыш из резины может иметь грушевидную форму или быть выполненным в виде мембраны. Поскольку этот элемент испытывает постоянную и при этом изменяющуюся нагрузку, со временем он может выйти из строя. Выбирая насосную станцию, имеет смысл задуматься о возможности замены вкладыша гидробака.

На стоимости насосной станции может существенно сказаться наличие защитных модулей. Это оборудование позволяет в автоматическом режиме отключить насос, если в источнике исчерпаны запасы воды. Если не отключить оборудование вовремя, работа в режиме “холостого хода” вызовет перегрев двигателя, что приведет к существенным поломкам.

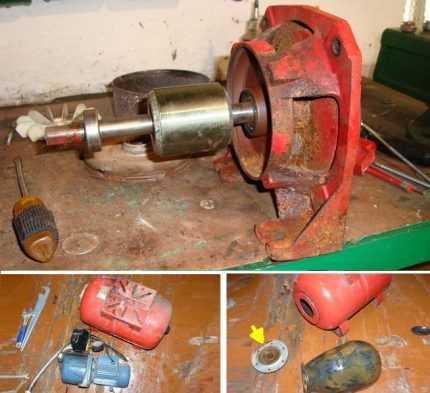

В отдельных случаях приходится полностью заменять двигатель, насос или всю станцию. Стоит ли тратиться на насосную станцию с блоком автоматического управления? С одной стороны, это очень удобный модуль, с другой — дополнительные траты.

Галерея изображений

Фото из

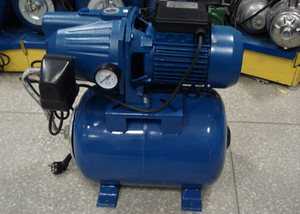

Насосная станция с центробежным насосом

Специфика применения вихревых агрегатов

Самовсасывающий центробежный насос

Многоступенчатый насос в станции

Почти во всех случаях автоматика является уместным приобретением, особенно если речь идет о водоснабжении большого дома в течение целого года. Управление насосной станцией в ручном режиме стоит рассматривать только в том случае, когда она приобретается для небольшой дачи, где такое оборудование используется нерегулярно.

Рекомендации для подбора оборудования

Насосная станция — оборудование не из дешевых. Подбирая подходящую модель, имеет смысл обратить внимание на продукцию известных брендов с хорошей репутацией.

Слишком низкая цена — не лучший показатель для насосной станции. Обычно такие агрегаты имеют проблемы с качеством, которые проявятся только во время эксплуатации.

Галерея изображений

Фото из

Определившись с объемом гидробака, типом и производительностью насоса, стоит обратить внимание на технические опции системы

Веским доводом в пользу приобретения машины является возможность самостоятельного проведения простейших операций по обслуживанию

Отлично, если техника оборудована экономным режимом потребления электроэнергии с плавной регулировкой, позволяющей выбрать оптимальную позицию

Существенно продлит ресурс помпы и избавит от необходимости ремонтировать станцию устройство защиты от перегрева мотора

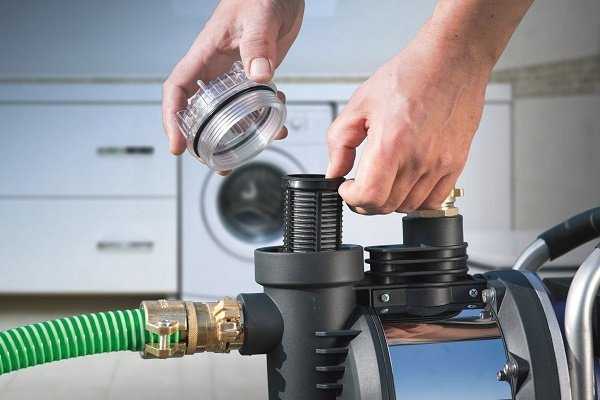

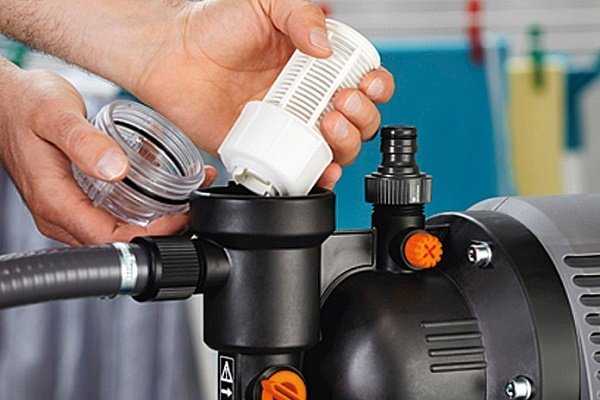

Для предотвращения засорения насосная станция оборудуется встроенным фильтром. От пережега уплотнителей и, как следствие, порчи двигателя, избавит обратный клапан

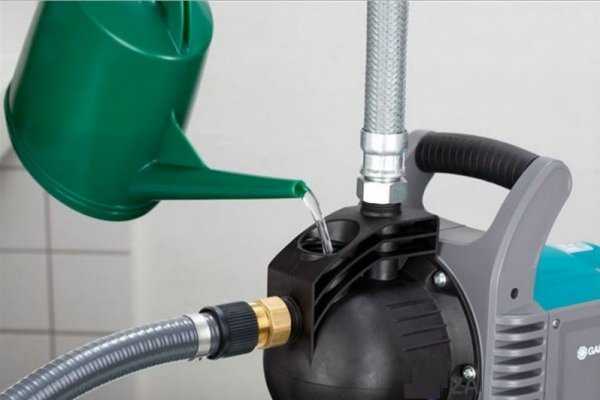

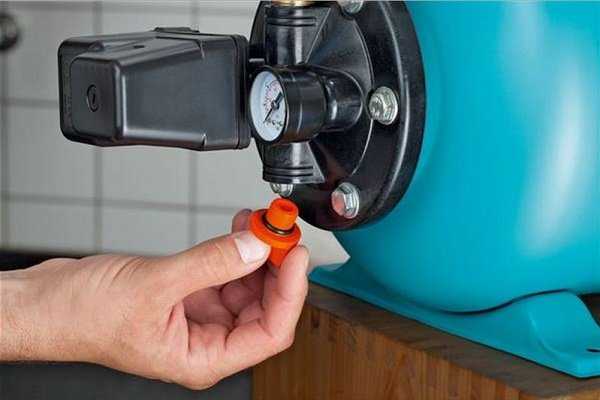

Простоту заправки рабочей части насоса водой обеспечит широкое горло, удобная ручка облегчит переноску при необходимости

Для работы автоматической станции в штатном режиме в приоритете самовсасывающие агрегаты, оба патрубка которых расположены выше центральной оси машины

Как убедительный аргумент в пользу той или иной техники должен служить эксплуатационный срок гидробака и реле давления, замена которых в ходе эксплуатации нежелательна

Технические опции насосных станций

Профилактика засоров и поломок

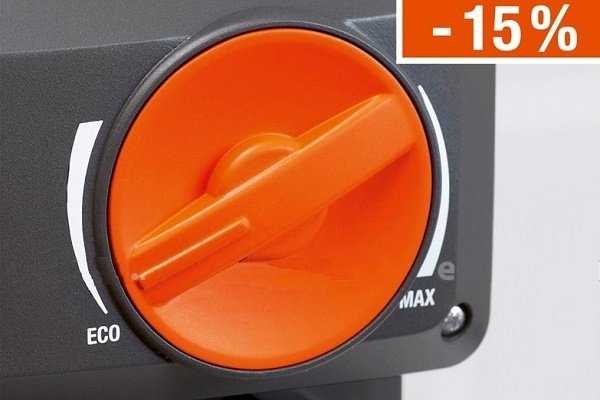

Экономный режим работы станции

Встроенная система защиты двигателя

Приспособления для защиты от засорений и сухого хода

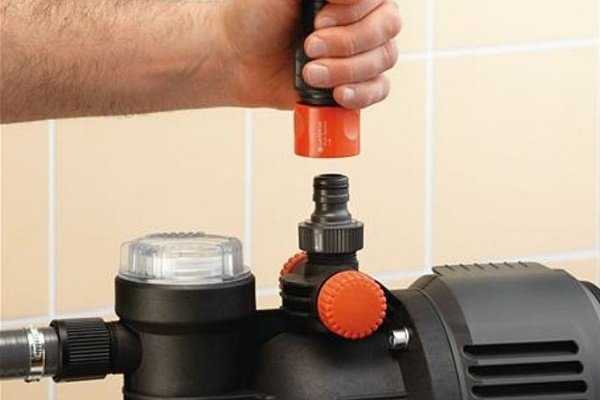

Эргономика эксплуатации и удобство подготовки

Патрубки самовсасывающих насосов

Реальный рабочий ресурс автоматики и гидроаккумулятора

Важнейший момент — постпродажное обслуживание и гарантийные обязательства. Изделие должно быть снабжено не только техническим паспортом и подробной инструкцией, но и должным образом оформленными гарантийными документами, которые следует внимательно изучить.

Длительный гарантийный срок автоматической насосной станции обычно говорит о ее высоком качестве. Следует также заранее ознакомиться с порядком оказания гарантийных услуг. Бывает так, что для ремонта по гарантии приходится ехать в ближайший город, область или даже отсылать поломанное оборудование в соседнюю страну, а это долго и крайне неудобно.

По окончании гарантийного срока ремонтом и техническим обслуживанием придется заниматься самостоятельно. Нужно убедиться, что необходимые для этого материалы, запасные части и узлы находятся в свободной продаже, чтобы не пришлось в течение месяцев ожидать доставки нужного для починки станции элемента.

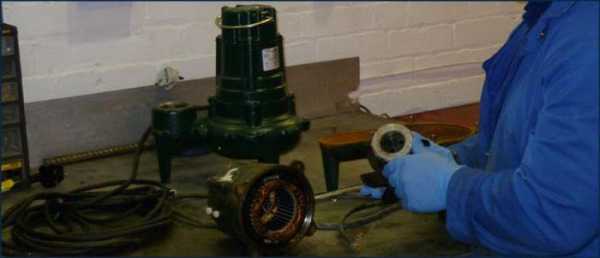

Со временем даже лучшая насосная станция может выйти из строя. Несложный ремонт можно выполнить самостоятельно при наличии подходящих материалов и запчастей

Обычно с насосными станциями известных зарубежных фирм больших проблем не возникает, поскольку они имеют не только широкую дилерскую сеть, но и налаженную систему постпродажного обслуживания своей продукции.

Стоит обратить внимание и на изделия отечественного производства, которые при высоком качестве могут предложить более привлекательные цены на насосные станции.

Бренды и лучшие модели

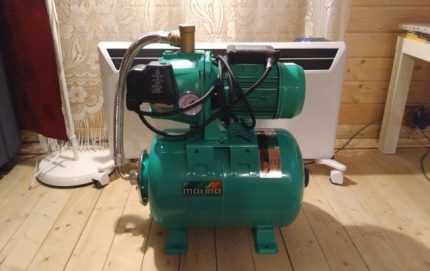

Marina APM 100/25 — довольно мощная насосная станция итальянского производства с прочным чугунным корпусом. Она предназначена для перекачивания чистой воды.

Потребляемая мощность оборудования составляет 1,1 кВт, производительность равна 2400 л/час, доступная глубина погружения — 25 м. Такая насосная станция прекрасно подойдет для обслуживания относительно крупного коттеджа.

Насосная станция Marina APM 100/25 с чугунным корпусом производится в Италии, отдличается высокой производительностью и повышенной надежностью

Насосная станция Grundfos JP 2 PT, продукт известного итальянского бренда, потребляет 720 Вт электроэнергии, при этом позволяет получать около 3 куб. м воды в час.

Глубина погружения этого устройства относительно невелика — всего 8 метров. Она рассчитана на эксплуатацию в умеренных широтах и отличается высоким качеством, впрочем, как и вся продукция с логотипом GRUNDFOS. Подходит для дачи или небольшого коттеджа.

Насосная станция Grundfos JP 2 PT, изделие известной итальянской фирмы, поставляет воду с глубины 8 метров, подходит для летней дачи или небольшого коттеджа

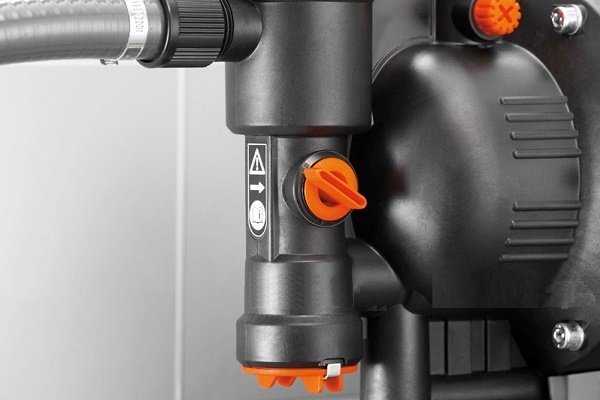

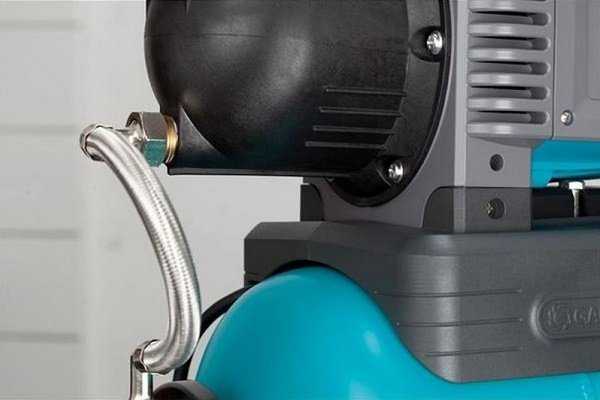

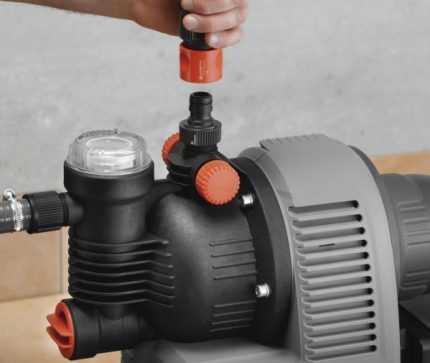

GARDENA 4000/5 CLASSIC потребляет немного — всего 0,85 кВт при вполне впечатляющей производительности, которая составляет около 3500 л/ч. Это универсальный вариант насосной станции, который можно использовать для нужд дома и прилегающего участка. Используют такое оборудование даже для обслуживания узлов водоснабжения.

Насосная станция GARDENA 4000/5 CLASSIC отличается высокой производительностью — 3500 л/ч — при относительно невысоком потреблении электроэнергии — всего 850 Вт

Насосные станции Джамбо Джилекс очень разнообразны. Производительность этих устройств, глубина погружения и мощность варьируются в достаточно широком диапазоне, что позволяет выбрать модель, идеально подходящую для конкретных условий. Например, Джамбо 50/28 Ч-24 с производительностью около 50 литров в час подойдет для небольшой дачи.

Насосные станции Джамбо Джилекс — самый популярный выбор на территории России, поскольку при умеренной цене они демонстрируют высокую степень надежности

А вот Джамбо 70/50 Н-50 Н ДОМ можно использовать в коттедже средних размеров. Некоторые модели дополнительно снабжены эжектором, что позволяет существенно увеличить глубину погружения. Стоимость насосных станций этого производителя относительно невысока, при этом отзывы о качестве продукции в основном положительные.

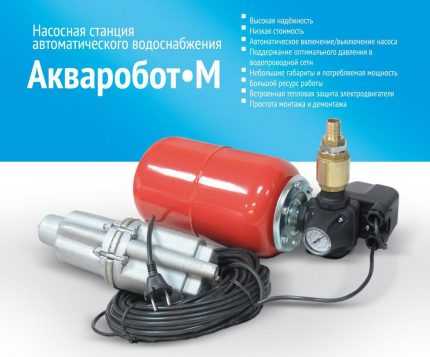

АКВАРОБОТ М — это серия насосных станций водоснабжения, разработанная специально для источников воды с низким дебетом. Стоят такие модели относительно недорого, мощность насосной станции менее 250 Вт. Такой агрегат может стать отличным выбором для дачи или небольшого дома.

Насосная станция АКВАРОБОТ М — самый подходящий вариант для источников воды с низким дебитом. Агрегат характеризуется невысокой мощностью, всего 250 Вт

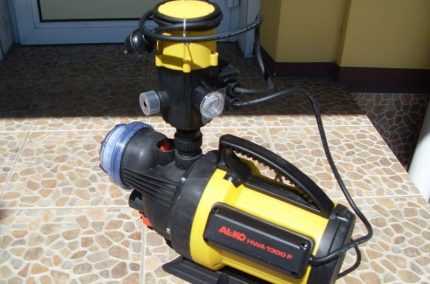

AL-KO HWA 1300 F — идеальное решение для глубоких скважин. Для колодцев эту компактную модель можно смело использовать. Мощность в 1300 Вт позволяет поднимать воду с глубины 50 м. Такие насосные станции обеспечат необходимый напор в доме, а также осуществить поливочные работы на участке.

Насосная станция AL-KO HWA 1300 F прекрасно подходит для скважин глубиной до 50 метров. Она обеспечит водой не только дом, но и участок

Wilo Jet HWJ 203 50л — насосная станция с резервуаром открытого типа. При мощности 750 Вт ее можно использовать для забора воды с глубины 42 м. Все агрегаты, выпускаемые под маркой Wilo, отличаются повышенной надежностью. Оборудование этого типа рассчитано на работу в условиях сурового климата.

Для работы в сложных погодных условиях идеально подойдет насосная станция известного бренда Wilo Jet HWJ 203, изготовленная из прочных материалов

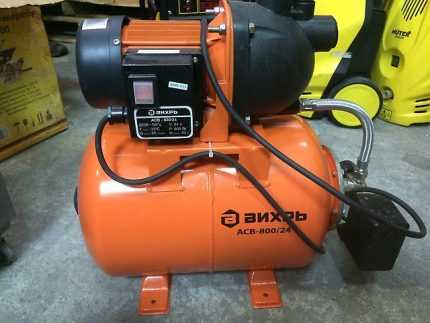

Вихрь ACB-800/24 — популярная на дачах и в частных домах насосная станция небольшого размера, но снабженная вместительным гидробаком. Максимальная глубина погружения составляет 9 м, мощность — 800 Вт, производительность — 6 л/мин, средний ценовой диапазон.

Все это сделало насосные станции “Вихрь” исключительно популярными. Стоит отметить, что это оборудование подходит для использования в жарком климате, поскольку без перебоев работает даже при 50 градусах жары.

Насосная станция «Вихрь» — агрегат относително недорогой, но надежный и очень популярный, рассчитан на глубину погружения до 9 метров

BELAMOS XK — насосная станция производства Беларуси — обладает подобными характеристиками и находится в такой же ценовой категории. При мощности 800 Вт она обеспечивает производительность около 6 л воды в час.

Насосная станция BELAMOS XK, произведенная в Беларуси, это достойная альтернатива «Вихрю» как по производительности, так и по цене

Эту насосную станцию можно использовать как с колодцем или скважиной, так и при подключении к магистральному водопроводу. в любом случае она обеспечит необходимый напор воды.

Выводы и полезное видео по теме

Здесь можно посмотреть обзор различных моделей насосных станций:

В этом видео содержатся полезные рекомендации по выбору насосной станции с учетом условий эксплуатации:

Если оборудование выбрано правильно, оно будет работать долго и без поломок. Насосная станция — отличный способ обеспечить достаточный напор в водопроводной системе дома, чтобы сделать его по-настоящему комфортным.

sovet-ingenera.com

Насосная станция для частного дома

Проживание вдали от централизованного водопровода и канализации создает массу бытовых неудобств. Но если есть колодец или скважина – насосная станция для частного дома спасет положение. Разводку труб к сантехническим приборам в доме и поднятие воды из недр объединяют в одну систему. При этом обеспечивается постоянное давление в системе. Если насос просто накачивает воду из колодца в емкость, то насосная станция представляет систему, в которой работой механизма руководит автоматика, поддерживающая расход и давление в водопроводе.

Оборудование насосной станции и принцип работы

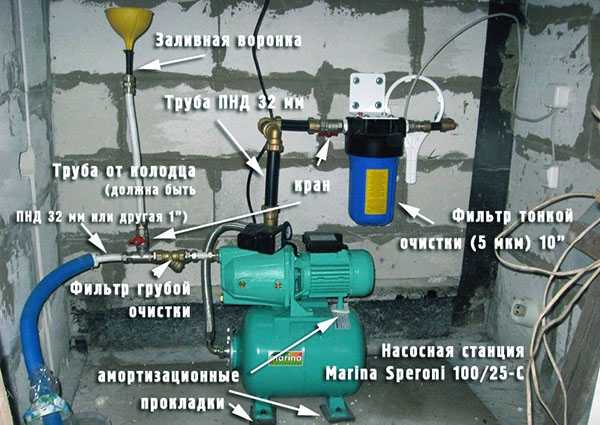

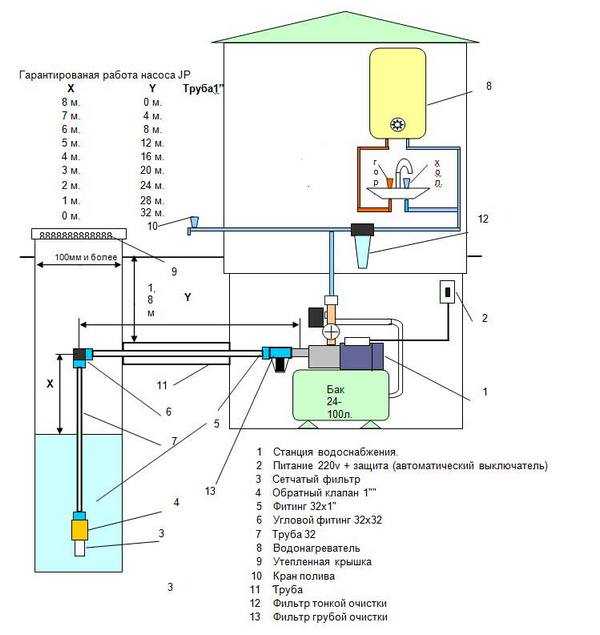

На фото изображено оборудование и схема подключения насосной станции для частного дома. В комплект входит:

• насос:
• бак-аккумулятор или напорный резервуар;
• манометр;
• реле давления;
• управляющая автоматика.

Оборудование подбирается с учетом максимального разбора из всех кранов, пиковой нагрузки. Необходимо знать, что параметры, напор и производительность насоса, взаимозависимы. Наличие автоматики упрощает обслуживание системы подачи воды. Насосная станция для частного дома устанавливается в подсобном помещении или приямке рядом со скважиной. Там же выполняется разводка схемы.

Насосные станции зарубежного производства, в зависимости от производительности, стоят 400-500 долларов.

Насос в комплектации выбирают не только по мощности и высоте подъема столба, но и по конструкции:

1. Насос со встроенным эжектором поднимет воду с 45 метров. Вода проталкивается в аккумулятор за счет разряжения в трубе. Насос работает шумно, устанавливать его можно в кессоне или в хозблоке.
2. Насос с выносным эжектором работает бесшумно, так как блок находится на линии всаса внизу. Но перекачивать таким насосом можно чистую воду, без взвеси.
3. Насос без эжектора используют для поднятия воды с глубины до 10 метров. Работают аппараты бесшумно, стоят недорого.

Емкость под воду в комплекте с насосом бывает или отдельно стоящим накопителем, или гидроаккумулятором. Накопительная емкость устанавливается на высоте, чтобы обеспечить стабильное давление в системе. Уровень регулируется поплавком. Стоит такой накопитель недорого, но риск залить помещение в случае неисправности поплавка высок.

Гидроаккумулятор имеет малый объем, управляется датчиком давления. Компактная емкость не требует особого места размещения.

Насосная станция для частного дома с гидроаккумулятором – лучшее решение.

Работой станции управляет автоматика. После запуска системы включается насос, вода поступает в гидроаккумулятор, заполняет систему. При достижении нужного давления в трубопроводах, автоматика отключает насос. Давление в водопроводе поддерживается за счет бака-аккумулятора. Давление в баке отрегулировано производителем в диапазоне 2-3 бара. Контролируется давление в магистрали манометром. Таков принцип работы насосной станции.

Выбор насосной станции

Производители предлагают большую линейку оборудования. Не всегда пользователи выбирают станцию. Так, для дачников с сезонным проживанием насос подходит больше. Создать комфортные условия в сельском доме без продуманной системы водоснабжения невозможно. Как выбрать насосную станцию для частного дома? Необходимо определить потребность в воде и глубину залегания водоносного слоя, расстояние от колодца до насосной станции. Потребуются данные из паспорта скважины:

• глубина шахтного колодца;
• статистический уровень зеркала;
• динамический уровень воды.

Расход воды из кранов определяют из расчета 4 л/мин из крана и 12 л/мин на душ. Скважинные насосы по производительности должны ненамного превосходить потребность. Большая производительность повышает стоимость, расход на энергию. При этом есть вероятность осушения скважины.

Статистика показывает, семье из 4 человек требуется станция производительностью до 4 куб. м в час, с напором в 50 м. Гидроаккумулятор объемом 20 л справится с задачей. Бытовые насосные комплексы имеют мощность 0,6 – 1,5 кВт.

Установка насосной станции в частном доме должна удовлетворять следующим требованиям:

• обеспечивать производительность 2-6 куб. м/час;
• объем накопительного бачка должен обеспечить резерв на случай отключения электричества;
• предусмотрена защита от сухого хода;
• иметь удобный способ управления – автоматический, ручной или дистанционный.

Производители насосных станций

Все зарубежные насосные станции следует подключать к сетевому электричеству только через стабилизатор напряжения. Электрооборудование европейских производителей рассчитано на питание от сети в 230 вольт и стабильные параметры.

Пользователи выбирают оборудование известных производителей. Лучшими насосными станциями для частного дома считают следующие установки:

1. Итальянские станции Marina поднимают воду с глубины 25 м. Они имеют чугунный корпус, надежную систему автоматического регулирования. Мощность установки 1,1 кВт, производительность 2,4 куб. м/час.
2. Станции Pedrollo выпускают под различные запросы. Глубина подъема воды 9 – 30 м, производительность 2,4 — 9,6 куб. м/час. Аккумуляторы в комплекте объемом 24-60 л.

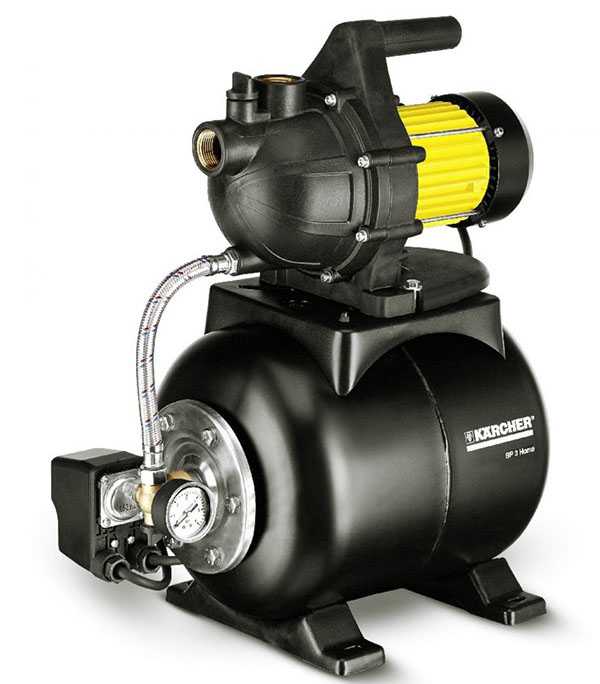

3. Насосные станции Karcher являются наиболее востребованными, считаются лучшими для частного дома. Стальные гидроаккумуляторы емкостью 18 -40 литров, автоматическое регулирование, производительность 3,8 куб. м/час – все параметры рассчитаны на семью из 4 человек.
4. Немецкая компания Wilo – старейший производитель насосного оборудования. На оборудовании высокая степень защиты и надежности. Мощность станций 0,55 – 1,6 кВт, есть возможность выбрать подходящую модель в пластиковом или стальном корпусе.
5. Российская компания «ДЖИЛЕКС» выпускает насосные станции, но они уступают в качестве зарубежным моделям. Их достоинство в возможности перекачки мутной воды и адаптированность к особенностям электрических сетей. Сборка станции сложна, запчасти не всегда доступны.

Выбирая насосную станцию, необходимо учесть, металлический корпус и металлический бак прослужат дольше.

Обязательно нужно выбирать производителя, поставляющего продукцию с родины бренда. Изготовленные в третьих странах изделия не имеют гарантии от производителя.

 Правильный монтаж станции

Как установить насосную станцию в частном доме? От правильного монтажа зависит дальнейшая работа без вибрации и лишнего шума.

Установка поступает в торговлю готовой к подключению. Все системы отлажены. Остается определить место установки и оборудовать его. Для станции создается монолитный фундамент. Коммуникации подводятся к месту подключения. На всасе насоса необходимо установить обратный клапан, чтобы система была под заливом. На трубе устанавливают фильтр для исключения попадания гальки в крыльчатку. Устанавливать оборудование нужно с помощью анкерных болтов с применением виброгасителей.

Собранную установку заземляют. Трубопровод всаса заливают водой через воронку. Включив станцию, проверяют герметичность всех соединений. Лучше монтаж системы вести с привлечением опытного специалиста. Необходимо предусмотреть обогрев помещения в зимнее время. Если оборудование установлено в приямке или кессоне, температура там не упадет ниже 0 градусов, но крышку следует утеплить сверху.

Выбор насосной станции для дома — видео

glav-dacha.ru

Водонасосные станции: инструкция, схема, установка, неисправности

Водонасосные станции нужны в любом доме. При наличии автономного водопровода требуется взять воду из подземного источника и подавать ее под нужным давлением в водопроводную систему.

При наличии централизованного водоснабжения установка также нужна, поскольку не всегда есть необходимый напор.

Основные элементы насосной станции

К ним относятся:

• насос;
• гидроаккумулятор;
• реле давления;
• обратный клапан.

Принцип действия насосной станции

Прежде всего воду надо поднять из-под земли до места использования. Для этого открывается кран. Включение насоса каждый раз нецелесообразно, поскольку для создания давления потребуется время, а частые пуски быстро выведут его из строя.

Когда приобретается водонасосная станция, инструкция, прилагаемая к ней, содержит описание оборудования. Для обеспечения необходимых комфортных условий в пользовании водой прежде всего применяется мембранный бак — гидроаккумулятор. Он представляет собой накопитель с датчиком уровня жидкости. Когда гидроаккумулятор заполнен, насос отключается и включится только тогда, когда количество жидкости в баке уменьшится до минимума. В результате включение насоса будет происходить гораздо реже, хотя частота пусков напрямую связана с потреблением. Но здесь можно увеличить объем мембранного бака или установить в сети дополнительный, что позволит накапливать больше воды.

Появление насосных станций значительно облегчило условия пользования водой. Отпала потребность в сборе отдельных элементов и настройке системы водозабора.

Главные характеристики водонасосной станции

1. Мощность насоса. Зависит от количества точек потребления, высоты подъема жидкости, расстояния до источника.
2. Производительность. Она не должна превышать скорость пополнения источника.
3. Объем гидроаккумулятора. В нем хранится резерв питьевой воды. Ее количество должно обеспечивать нужды дома при перебоях в поставках (от 25 л). Корпус делается из стали, чугуна и пластика.
4. Высота уровня воды в источнике. От этого зависит тип подбираемого насоса.
5. Наличие электронной защиты от перегрева обмотки двигателя и сухого хода. За счет этого увеличивается долговечность насоса.
6. Способ управления. Автоматические станции поддерживают постоянную подачу воды и давление в водопроводе. Водонасосная станция для дачи не нуждается в дорогостоящей автоматике, которую можно не устанавливать, а обойтись ручным управлением. Для этого требуется насос, накопительный бак и трубопровод с запорной арматурой.
7. Наличие фильтра и обратного клапана. Защищают оборудование от загрязнений и увеличивают срок его эксплуатации.

Применение в централизованной водопроводной сети

Водонасосные станции легко подключать к бытовому водопроводу. Для этого к ним прилагаются подробные описания, где есть схемы монтажа и руководства по эксплуатации.

Для городской квартиры достаточно иметь мембранный бак емкостью 20 л. Этого запаса достаточно для пользователя. На верхних этажах всегда ниже давление воды, и целесообразно увеличить емкость бака до 60-100 л. В противном случае у жильцов квартиры нет возможности даже включить стиральную машину или колонку.

При отсутствии воды в трубах насос не запустится, поскольку он защищен от сухого хода. Как только она появится, станция сразу же возобновит работу.

Водозабор из источника

При глубоких скважинах водонасосная станция для дома устанавливается в помещении, за исключением погружного насоса, который помещается в скважину.

У поверхностного насоса имеется возможность производить водозабор только на высоту 7-10 м.

Водонасосные станции большей частью служат для подъема воды из скважин и колодцев. При их работе в помещениях важна бесшумность. Оставлять насосную станцию без присмотра в наше время нельзя. Кроме того, при работе круглый год требуется утепление. Удобней всего устанавливать насосные станции в подвалах домов. Для этого еще при строительстве бурят мини-скважины и оборудуют рядом кессон, где располагается агрегат.

Устройство насосной станции

Характерной особенностью насосной станции является ее изначальная готовность к работе. Если для насоса требуется дополнительная арматура, здесь все уже готово в собранном виде. Водонасосная станция, схема которой изображена ниже, содержит насосный агрегат, гидроаккумулятор, фильтры грубой и тонкой очистки и кран. В ее состав также входит автоматика контроля давления жидкости и защиты от перегрева.

Основная часть оборудования — это поверхностный центробежный насос. Он снабжается асинхронным электродвигателем.

Металлический гидроаккумулятор содержит мембрану, на которую давит закачанный воздух. При заполнении вода давит на мембрану и сжимает воздух. Количество жидкости внутри регулируется датчиками верхнего и нижнего уровней.

Насос крепится к баку сверху. К нему прилагаются эжектор, фильтр и обратный клапан.

Кабель следует заменить в зависимости от требуемой длины. Трубопроводы и шланги подбираются в зависимости от расчетных параметров.

Принцип работы автоматической станции

Вода из гидроаккумулятора расходуется, пока на реле давления не сработают контакты нижнего уровня, которые включают насос. Жидкость закачивается в систему, заполняет бак и растягивает расположенную внутри него мембрану. Внутреннее давление начинает нарастать, пока не достигнет верхнего предела, установленного на реле давления. При этом контакты размыкаются и электродвигатель насоса отключается.

Мощность бытовой насосной станции составляет 650-1600 Вт. За час она перекачивает от 3500 до 5000 л воды под давлением 2,5-5 атм.

Водонасосная станция: неисправности

1. Двигатель вращается, но вода насосом не перекачивается. Чаще всего это происходит из-за нарушения герметичности всасывающего трубопровода. Следует проверить герметичность всех стыков. Если не работает обратный клапан, его надо отремонтировать или заменить. Причиной неисправности может быть засор или выход из строя пружины. Чтобы насос мог перекачивать, водопровод заполняют водой. Конец всасывающего шланга всегда должен быть погружен в жидкость. При этом высота подъема должна всегда быть меньше допустимого значения, указанного в техническом паспорте.

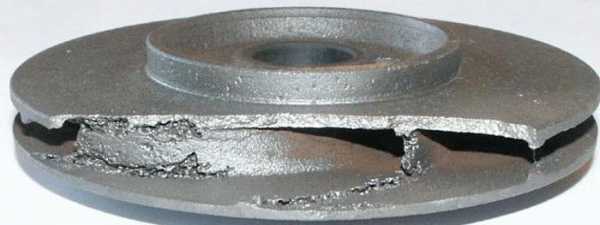

2. Выработка между рабочим колесом и корпусом может быть причиной снижения производительности насоса вплоть до того, что он начинает работать вхолостую. Также может разрушиться крыльчатка в результате износа. Детали или насос нуждаются в замене. При этом не нужно менять всю станцию.

3. Мощность электродвигателя в большой степени зависит от величины напряжения в сети. Если его недостаточно, необходимые обороты для перекачки воды можно не набрать. Здесь нужен стабилизатор.

4. Поступление воды рывками из-за подсоса воздуха во всасывающем трубопроводе.

5. Частые запуски и отключения насоса из-за неправильной работы датчиков уровня. Причиной бывает разрыв мембраны. Ее исправность проверяется нажатием на ниппель. Если из воздушного отсека выходит вода, мембрану надо заменить. Также может быть слишком низким давление воздуха. Его замеряют манометром (1,5-1,8 атм при отсутствии воды) и при необходимости подкачивают воздушным насосом. Если на корпусе гидроаккумулятора появились трещины, их заделывают «холодной сваркой». Если бак исправный, нужно проверить работу реле давления и при необходимости его заменить.

6. Насос крутится без остановки. Здесь требуется регулировка реле давления на верхнем и нижнем уровнях. После продолжительной эксплуатации прежней величины давления уже можно не добиться. Поэтому его уменьшают путем ослабления пружины или установки маркера. Иногда достаточно почистить входное отверстие реле от солей жесткости. Также следует проверять надежность контактов в электрической цепи.

7. Насос не вращается. Когда он не используется длительное время, нужно провернуть крыльчатку или вал вручную, а после включить в сеть. Может выйти из строя конденсатор, которым снабжаются трехфазные двигатели, работающие от однофазной сети. Здесь нужна его замена.

Если правильно выбирать, устанавливать и эксплуатировать водонасосные станции, ремонт не понадобится долгое время.

Монтаж

Что еще следует учесть, когда планируется водонасосная станция? Установка ее производится недалеко от источника. При круглогодичном использовании для нее должно быть теплое помещение.

Трубы от колодца или скважины прокладываются в траншее ниже глубины промерзания грунта. При этом источник надежно утепляется. На обратный клапан устанавливается специальная сетка для защиты от загрязнений.

Насосная станция устанавливается на надежное основание, крепится болтами и заземляется.

Система заполняется водой, после чего включается насос. После того как давление поднимется до заданной величины, он должен отключиться и включается вновь по мере расхода воды.

Заключение

Водонасосные станции служат для создания и поддержания давления воды в водопроводе в заданных пределах. Характеристики устройства должны быть правильно подобраны, исходя из потребностей и параметров источника. Грамотно установленное оборудование будет стабильно и долго снабжать дом питьевой водой, создавая достаточный запас при сбоях в ее поставке или отключении электричества.

fb.ru

Устройство насосной станции водоснабжения и ее установка

На сегодняшний день применение бытовых насосных станций при организации систем водоснабжения в частных домах является наиболее оптимальным решением.

Мы уже говорили о том, какие бывают разновидности насосных станций.

Автоматическая насосная станция служит для подачи воды, а также для повышения или поддержания давления в системе. Бытовая станция может состоять как из отдельных агрегатов, так и поставляться в собранном виде.

Насосные станции могут использоваться как при наличии постоянного (колодец, скважина), так и переменного источника воды (питьевая привозная вода, хранящаяся в различной емкости резервуарах).

Конечно, для устройства в частном доме водопровода можно изготовить и подобие небольшой водонапорной башни, расположив на чердаке некий бак. Прикиньте сами, какое давление вы при этом получите. Для обычного дома оно составит в лучшем случае чуть более половины атмосферы. Причем, давление это не увеличится, даже при установке бака большей емкости.

Отсюда очевидно, что получить таким способом нормальный водопровод невозможно. Поэтому можете не мучиться и использовать бытовую насосную станцию, состоящую из водяного насоса, мембранного бака и реле давления.

Сегодня мы поговорим об устройстве бытовой насосной станции.

Устройство насосной станции и принцип ее действия

Насосные станции включают в себя несколько функциональных узлов:

* водозабор с сеткой и обратным клапаном, располагающийся непосредственно в скважине;

* всасывающую магистраль, по которой осуществляется подъем воды из скважины и подача ее в корпус насоса;

* центробежный насос, создающий разрежение с одной стороны, за счёт чего и поднимается вода, и давление с другой стороны, благодаря чему вода поступает в дом и распределяется в нём по потребителям;

* реле давления, которое автоматически включает насос при падении давления ниже определенной величины и выключает при повышении давления до конкретной величины;

* мембранный бак (или гидроаккумулятор), служащий для предотвращения эффекта гидравлического удара, возникающего при включении станции, что могло бы нанести немалый вред всей нашей системе водопровода, включая трубы, сантехнику и сам насос;

* электромотор, сопряжённый механически с насосом, и электрически — с реле давления;

* стрелочный манометр, по которому осуществляется визуальный контроль давления в магистрали и при необходимости его регулировка.

На рисунке приведено устройство гидроаккумулятора насосной станции.

Цифрами на рисунке обозначено:

1. Корпус бака
2. Внутренний бак, изготовленный из пищевой резины
3. Ниппель. Точь-в-точь как в шине автомобиля
4. Фитинг для присоединения к водопроводу
5. Воздушное пространство, где воздух находится под давлением
6. Вода, находящаяся внутри резинового бака
7. Выход воды к потребителям
8. Вход воды от насоса

Между мембраной и металлическими стенками бака находится воздух. Когда вода отсутствует, то мембрана находится в смятом виде и прижата к фланцу, в котором располагается входной водяной патрубок. Под давлением вода поступает в бак. При этом мембрана расправляется, занимая пространство внутри бака. В определенный момент времени давление воды в мембране уравновешивается с давлением воздуха между баком и мембраной и поступление в бак воды прекращается. Теоретически, в водопроводе давление воды при этом должно установиться необходимой величины и двигатель насоса должен отключиться немного раньше того момента, когда давления воды и воздуха уравновесятся.

Для того, чтобы гидравлические удары сглаживались, необходим бак очень маленького объема и абсолютно не нужно, чтобы он вообще наполнялся. Тем не менее, хозяева предпочитают на практике использовать баки внушительной емкости, которая может достигать и 50 литров, и 100 и так до полутонны. В данном случае мы имеем дело с эффектом накопления воды. Иначе говоря, насос дольше работает, чем нам нужно для того, чтобы помыться. Зато потом двигатель и дольше отдыхает. Считается, что портится мотор не от времени, которое он находился в работе, а от числа включений и выключений. Применение накопительного бака дает насосу возможность включаться на гораздо более продолжительные промежутки времени и на кратковременные расходы воды не реагировать.

Накопление воды весьма полезно не только в целях продления насосу срока службы. Представьте себе, моетесь в душе, и вдруг выключается электричество. И даже мыло с себя будет смыть нечем, если… в баке нет запаса воды.

Мембранный бак на 80 литров воды не может в себе содержать все 80 литров, ведь между стенками бака и мембраной находится воздух. Изменяя давление воздуха , можно регулировать некоторое наибольшее количество воды, которое может находиться в баке. Кроме того, можно подключать баки в любом количестве параллельно друг другу.

В обслуживании баки почти не нуждаются. Нужно их только подкачивать примерно раз в год обычным автомобильным насосом.

Помимо реле давления, включающегося при падении и выключающегося при росте давления, существует и так называемая автоматика давления, имеющая другой принцип. Она рассчитана на несколько иной класс потребителей воды. Автоматика давления также при падении в системе давления включает насос до достижения определенной величины, однако отключается насос не по достижении давления, а по прекращении тока через автоматику жидкости. В чем различие? Не трудно догадаться, включение насоса будет более частым с автоматикой, нежели с накопительным баком и реле давления. Выключение насоса будет происходить по достижении наибольшего, развиваемого им, давления. Это очень существенно. У меня, например, очень мощный и высокопроизводительный насос. У него максимальное давление составляет более 6-ти атмосфер. В водопроводе мне такое давление не нужно. В этом случае необходимо использовать расширительный бак и обычное реле давления. А вот если насос очень маленький и не развивает давления более четырех атмосфер, да к тому же используется для значительных и длительных заборов воды, например, для полива, то в таком случае автоматика давления без применения накопительного бака поможет сэкономить копеечку. Кстати, ничто не мешает, во-первых, использовать автоматику давления совместно с накопительным баком, и во-вторых, стоимость хорошего реле давления не намного меньше стоимости автоматики.

Как собрать и установить насосную станцию своими руками?

О том как собрать насосную станцию своими руками, вы можете узнать из приведенных ниже видеороликов.

Как собрать и установить насосную станцию (видео)

Как собрать насосную станцию (видеоурок)

Еще одно видео на польском языке мне понравилось тем, что весь процесс сборки показывается очень подробно и наглядно, может кому будет полезно.

Подробная инструкция по подключению насосной станции (гидрофора) MH-1300

Приведу дословный перевод, прошу не судить строго. 🙂 Какие заметите ошибки, в том числе в терминологии — просьба написать в комментарии, я поправлю. Итак…

Как подключить напорный бак на участке

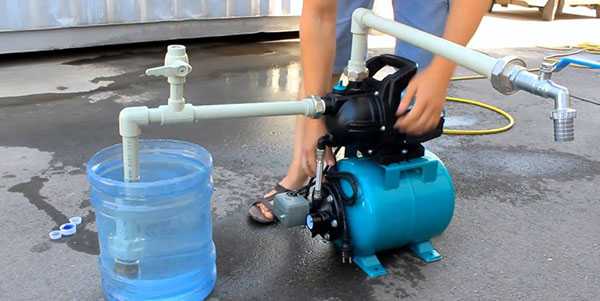

 Здравствуйте! Сегодня покажем, как смонтировать комплект напорного бака для обеспечения водой дома на одну семью или для поливки огорода. Нам понадобятся: всасывающий шланг, шланг для подачи воды, обратный клапан, шаровой клапан (кран), второй обратный клапан, тефлоновая клейкая лента для герметизации, фильтр, который защитит роторы напорного бака от повреждения.

 (0.37) Это труба, которую опустим в колодец. И, чтобы вода не возвращалась обратно, нужно замонтировать обратный клапан. Конец шланга прикрепляем к самому клапану, далее крепим насос и сетку, которая предохраняет клапан от попадания сторонних частичек.

(1.14) Для герметизации нам послужит клейкая тефлоновая лента.

(1.46) Мы смонтировали всасывающее устройство, которое опускаем в водозаборную скважину.

(2.00)  Если нам нужен напорный бак для использования круглый год, то шланг нужно вкопать на глубину одного метра, чтобы защитить воду в нем от замерзания. Приступаем к монтажу еще одного обратного клапана.

(2.32) В нашем монтаже используем фильтр, предохраняющий роторы насоса от попадания сторонних частичек.

(2.54) Случается, что уровень воды в колодце падает, и насос работает «насухо», повреждая роторы. Поэтому мы используем защиту от работы «насухо».

(3. 43) Используем также шаровой клапан, которым сможем перекрыть воду в случае аварии.

(4.23) Приступаем к подключению шланга, по которому вода будет поступать в наш дом.

(5.00) Для облегчения подключения используем гибкую соединительную трубку. В то время, как голубой шланг зафиксирован неподвижно под фундаментом — гибкая трубка поможет нам маневрировать напорным баком.

(5.35) Перед включением насоса следует наполнить всю систему водой.

(6.25) Держа нажатой кнопку на устройстве, защищающем от работы «насухо», включаем насос. Насос уже работает. И за минуту вся система наполняется водой из колодца. Вот и все — у нас есть вода!

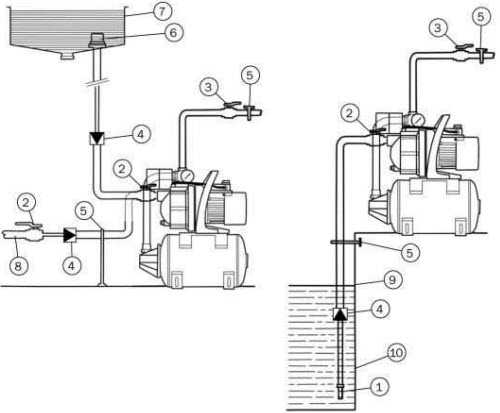

Способы установки насосной станции

1 Сетчатый фильтр на входе всасывающей линии (размер ячейки сетки фильтра 1 мм)
2 Кран на входе
3 Кран на выходе
4 Обратный клапан
5 Кронштейн трубопровода
6 Фильтрующая сетка
7 Накопительный резервуар
8 Городская сеть водоснабжения
9 Верхний уровень воды
10 Нижний уровень воды

muzhik-v-dome.ru

разновидности, принцип работы, особенности монтажа и подключения

Основное предназначение такого устройства, как насосная станция, заключается в возможности обеспечить данное конкретное строение чистой водой, которая взята из колодца или скважины.

В настоящее время насосные станции представляют собой очень важную, практически неотъемлемую часть двух систем: системы подачи воды и системы водоотведения.

В зависимости от объемов и целей эксплуатации насосных станций, их разделяют на:

• промышленные;
• бытовые.

Промышленные насосные станции

Важнейшая особенность промышленных насосных станций заключается в возможности перекачивания жидкости в большом объеме, в связи с чем происходит серьезная нагрузка на систему. Такая нагрузка обеспечивает бесперебойную работу насосных станций, которая также достигается благодаря дублирующему оборудованию, а также применению циркуляционных и вакуумных насосов. Свое применение вакуумные насосы нашли в различных промышленных отраслях, которые нуждаются в перекачивании жидкости в больших объемах.

В системах отопления чаще всего применяют циркуляционные насосы. Важнейшим критерием при выборе такого насоса считается его мощность.

Благодаря возможности выполнять быструю замену некоторых элементов насоса, а также высокой износостойкости, вакуумные и циркуляционные насосы являются широко распространенными во многих видах промышленности.

Бытовые насосные станции

Чаще всего этот вид насосных станций применяют в коттеджах и загородных домах. Там обеспечение водоснабжением происходит благодаря подаче воды из колодца или скважины. Бытовые насосные станции условно разделяют на:

• самовсасывающие;
• автоматические.

Самовсасывающие насосные станции

В состав этого вида бытовых насосных станций входят:

• насос;
• гидроаккумулятор с мембранным баком;
• реле давления.

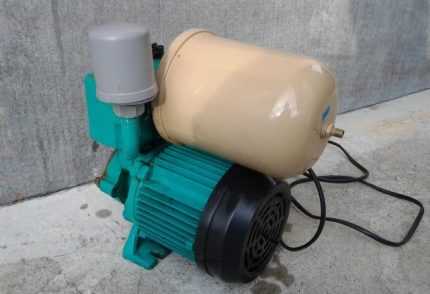

Автоматические насосные станции

В таких насосных станциях отсутствует мембранный бак. Напор воды контролируется при помощи электроники. Отдельно выполняется монтаж необходимых датчиков. Это позволяет сделать работу насоса более безопасной. Насос имеет достаточно компактные размеры.

Коротко работу автоматической насосной станции описывают так: насос поставляет предварительно закачанную им воду в гидроаккумулятор и отключается. Выкачанную воду используют до тех пор, пока давление в аккумуляторе не опустится до некого фиксированного уровня. В этот момент реле давления подается сигнал насосу, происходит его включение, и процесс снова повторяется.

Также все насосные станции подразделяют на 3 вида:

Вихревые

Давление в таких станциях образуется при помощи создания большого количества вихрей. Они образуются благодаря работе лопастного колеса. Минус этого вида станций в том, что для их запуска требуется изначальное давление. Такие насосы отличаются чувствительностью к колебаниям атмосферного давления, поэтому их установку выполняют в закрытом помещении.

Центробежные

Именно благодаря центробежному колесу создается нужное давление в центробежных насосных станциях. Это давление и поднимает вверх воду даже с очень большой глубины. Обычно этот вид станции используется для скважин. Эта станция сможет выдержать температурные колебания той воды, которую подает.

Канализационные насосные станции (КНС)

Такие установки считаются довольно громоздким. Они состоят из корпуса, а в его состав входит несколько насосов, датчики и трубопроводы. Как правило, вполне достаточно бывает и самотечной канализации. Цена насосной станции зависит от комплектации и бренда ее производителя.

Принцип работы насосной станции

Очень важным условием нормальной работы насосной станции является то, чтобы зеркало воды в скважине или колодце не находилось на глубине более 9 м. Насос попросту не поднимет воду с большей глубины. Эту величину называют глубиной всасывания.

В состав насосной станции с гидробаком входит поверхностный насос и гидроаккумулятор. Если открывают кран, то вода поступает из гидробака, куда она была несколько раньше закачана насосом, до создания определённого давления. Это давление можно регулировать. Включение поверхностного насоса не происходит до тех пор, пока не будет израсходован некоторый лимит воды из гидроаккумулятора. Преимущество этого вида насосных станций в том, что в баке всегда будет иметься запас воды. Его используют, если отключили электричество. Величина этого запаса зависит от объёма бака. Обычно это 24л или 50 л. Также, благодаря имеющемуся запасу воды в баке, меньше придется включать-выключать насос. Но этот вид имеет и недостатки.

• во время подачи воды из бака до того, когда происходит очередное включение насоса, опускается давление в системе, а если в этот момент потребляется горячая вода, то котёл реагирует на это включением-отключением;
• в момент одноразового длительного потребления воды насос в связке с гидробаком будет чаще включаться — отключаться.

Монтаж насосной станции

Для нормальной работы насосной станции понадобится установка дополнительного оснащения.

• Водяной фильтр. Он предотвратит попадание мелких частичек и песка из колодца в гидробак или корпус насоса.
• Реле защиты от сухого хода, которое позволит насосу сохранить его работоспособность в момент его перегрева.
• Обратный клапан. Он пропустит к насосу воду, предотвращая ее стекание в колодец.
• Реле давления, позволяющее выполнять контроль давления в гидробаке.
• Блок автоматики, объединяющий в себе и реле давления, и защиту от сухого хода.
• Стабилизатор напряжения.

Установка насосной станции будет выполнена правильно, если было со всей ответственностью выбрано место ее расположения, учтена и глубина, с которой будет подниматься вода, и расстояние до источника воды. Обычно насосные станции устанавливают внутри жилого помещения. Тогда расстояние к скважине или колодцу может быть существенным, и это отразится на фактической глубине всасывания, которую рассчитывают по определенной формуле. В результате вычислений получится расстояние, которое не должно превышать 8 м. Если результат больше этой цифры, то установку станции выполняют максимально близко к источнику. Как правило, монтаж станции выполняют в надежно защищенном от влаги и холода приямке.

Как не ошибиться, выбирая насосную станцию

Как видим, насосные станции на строительном рынке представлены достаточно широко, но такое многообразие вызывает некоторые трудности в выборе нужного варианта, так как каждая модель имеет свои технические показатели.

Насосная станция, на самом деле, является «сердцем» всей системы водоснабжения. Нужно приобрести такую насосную станцию, чтобы ее надежность в процессе эксплуатации успешно сочеталась с затратами на все процессы, связанные с ее приобретением, установкой и эксплуатацией. Следует учитывать такие характерные особенности насосных станций:

• Высоту всасывания. Это очень важный критерий для станций с поверхностным насосом.
• Напор. Этот параметр представляет собой высоту, на которую вода подается при помощи насоса. Однако, если вода будет подаваться на максимально допустимую высоту, то производительность насоса может значительно снизиться. Такой показатель важен, если вода подается по участку, на котором отмечен существенный перепад высоты. Этот параметр влияет на уровень высоты давления в системе.
• Производительность насоса — это некий объем воды, подающийся насосом за единицу времени. Перед тем, как выбрать насосную станцию, выполняют расчет водопотребления, учитывая только показатель в момент максимального водопотребления. Подача воды не даст сбоя, если показатель производительности будет слегка избыточным.
• Дебет скважины или колодца представляет собой объем воды, выкачиваемый из данного источника за один час при максимальном сохранении его производительности. Это очень важный показатель.

Комплектуется насосная станция очень просто: насос, блок управления и напорный накопитель. Иногда изготовитель добавляет и систему, которая позволяет защитить её от возможного перегрева.

Оцените статью: Поделитесь с друзьями!

nashgazon.com

устройство, как работает, основные узлы

Насосная станция позволяет повысить эффективность системы водоснабжения, безопасность оборудования и трубопроводов. Принцип работы насосной станции и ее комплексное оснащение обеспечивает защиту от внешних факторов и возможность бесперебойной подачи воды даже при отключении электроэнергии. При постоянном использовании, постоянном или долговременном проживании в частном доме, такая станция значительно повышает уровень комфорта.

Устройство и принцип работы

Для того чтобы понять, как работает насосная станция для дачи или частного дома, следует подробнее рассмотреть ее устройство и основные функциональные элементы. Рассмотрим их последовательность по ходу движения воды.

• Водозабор, расположенный в скважине или колодце оснащается фильтрующей сеткой, препятствующей попаданию в систему относительно крупных частиц примесей. Здесь же расположен обратный клапан для предотвращения обратного тока воды при снижении давления или прекращении работы насоса.
• Всасывающей магистралью называют участок трубопровода от водозабора до насоса.
• Работа центробежного насоса создает разрежение в трубопроводе, подающем жидкость от источника, что способствует ее интенсивному подъему, и избыточное давление в магистрали, ведущей к точкам водопотребления, для обеспечения тока воды по коммуникациям. Для оптимизации работы системы насос оснащается манометром и реле давления, настройки которого обеспечивают включение и отключение перекачивающего агрегата при достижении критических значений.
• Принцип работы насосной станции для дачи был бы непонятен без уточнения – настройки реле выставляются с учетом характеристик насоса, объема и необходимого давления в гидроаккумуляторе и других параметров.
• Системы оснащаются резервуарами, из которых осуществляется подача воды в трубопровод.

На фото схема устройства водоснабжения на базе насосной станции с гидроаккумулятором

Таким образом принцип работы насосной станции для дома поэтапно выглядит следующим образом:

• При включении насоса вода поднимается из источника, заполняет систему и гидронакопитель до достижения определенного значения давления либо уровня. После этого насос отключается.
• При расходе воды (открытие крана, использование душа или водопотребляющей техники) давление либо уровень в системе снижается, что способствует подаче жидкости из камеры гидроаккумулятора/накопительного бака. Так расход воды из накопителя осуществляется вплоть до достижения критического значения давления/уровня. После этого вновь включается насос и цикл повторяется.

Преимущества насосных станций

Устройство насосной станции для дома позволяет обеспечить целый ряд преимуществ при использовании:

• возможность подачи воды при отсутствии электроснабжения,
• стабильность напора в системе,
• компактность и небольшой вес комплексного оборудования,
• возможность выбора места установки,
• экономичность эксплуатации за счет продления срока службы элементов системы водоснабжения и снижения расходов на электроэнергии благодаря своевременным включениям и выключениям перекачивающего агрегата,
• долговечность оборудования.

Выбор накопителя

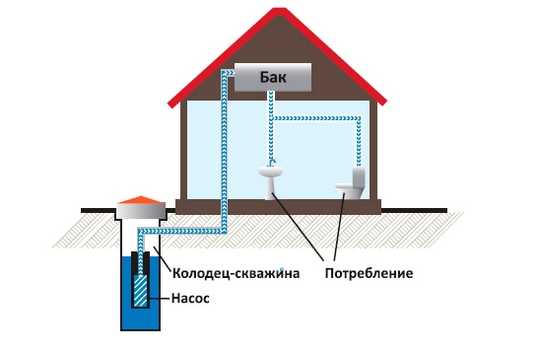

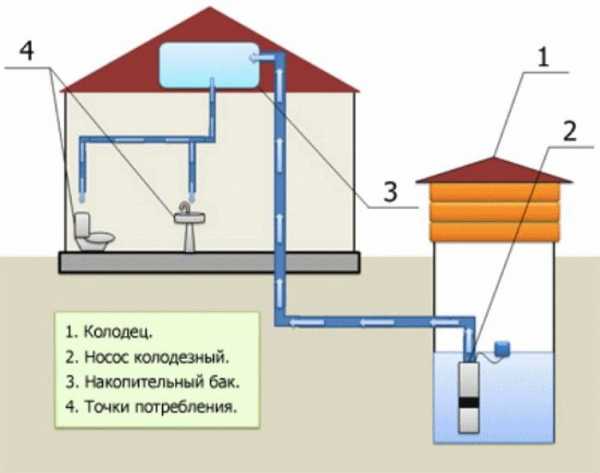

Напорные водонакопители (обычные емкости, расположенные на высоте, что обеспечивает возможность подачи воды в систему самотоком) все чаще заменяются на более современные и эффективные гидроаккумуляторы.

Схема насосной станции с накопительным баком и погружным насосом

Принцип работы насосной станции водоснабжения в обоих случаях остается тем же. В то же время несомненными преимуществами гидроаккумуляторов является возможность размещения рядом с насосом (без подъема на высоту) и наличие камеры со сжатым воздухом, которая дает возможность настраивать значение избыточного давления и, соответственно, режим подачи воды в трубопровод. Кроме того, гидроаккумулятор лучше обеспечивает наличие и стабильность напора.

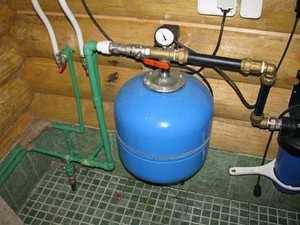

Типовые гидроаккумуляторы для насосных станций бюджетной и средней ценовой категории могут иметь небольшой объем. Если вместимость резервуара за вычетом объема сжатого воздуха будет составлять 25-40 литров, гидроаккумулятор сможет работать на систему, но расценивать его как возможность обеспечить большой запас воды на случай аварийного отключения системы уже нельзя. В большинстве случаев устройство насосной станции позволяет подключение дополнительного гидронакопителя без нарушений работы. Если в доме часто отключают электроэнергию, следует заблаговременно узнать, существует ли подобная возможность.

Принцип работы насосной станции с гидроаккумулятором

Тем не менее, напорный бак тоже имеет определенное преимущество. Его наличие позволяет выбрать менее мощный (а значит, и более дешевый) насос. Обратной стороной такого преимущества является низкая производительность маломощных перекачивающих агрегатов, а значит, наполнять резервуар он будет медленно, то есть, бак должен иметь большой объем.

Насосное оборудование

Современные производители предлагают отдельно погружные насосы или насосные станции с поверхностными насосами. Считается, что первый вариант оптимален для скважин практически всех типов, а второй подходит для колодцев и абиссинских источников (из-за минимальной ширины их обсадных труб и неглубокого расположения зеркала воды).

• Действительно, погружные модели обладают возможностью подъема воды даже с очень большой глубины (например, высота обсадной трубы артезианских скважин достигает 100 метров и более).
• В то же время поверхностные перекачивающие агрегаты удобны в обслуживании, их легко ревизировать и периодически осматривать. Однако в классической модификации такие модели способны обеспечить подъем жидкости с глубины 8-9 метров максимум.

Основной дилеммой является сочетание большой высоты подъема с небольшой производительностью и достаточно скромными напорными характеристиками у погружных моделей и хорошая производительность и напор в сочетании с возможностью использования только для неглубоких источников у поверхностных агрегатов.

Дополнительную информацию о схеме подключения насосной станции для частного дома или дачи вы можете найти в другой статье.

Если вам интересно, какие бывают баки для душа с подогревом и без него, то рекомендуем ознакомиться с нашим материалом на эту тему.

Компромиссом могут стать эжекторные модели. Эжектор обеспечивает образование разреженной зоны в трубопроводе за счет разницы давлений. Последнее возникает следующим образом: в упрощенном виде эжектор представляет собой конусообразное устройство, двигаясь по которому жидкость увеличивает скорость по мере сужения просвета. В зоне высокой скорости потока образуется разреженность, которая через дополнительное отверстие или патрубок захватывается жидкость из внешней среды.

Важно: Следует учитывать при выборе модели, что эжектор насосной станции может быть выносным или встроенным.

Оснащенный внешним эжектором, который непосредственно опускается в водоисточник, насос способен поднимать воду с большей глубины (в зависимости от мощности перекачивающего агрегата и конструкции эжектора – до 25-40 метров). Выносные эжекторы более эффективны и обычно отличаются по конструкции, представляя собой две параллельный трубы (одна из них может быть заменена гибким шлангом) – вакуумно-нагнетающую и основную. Но они также чувствительны к песку в воде и другим загрязнениям.

Насосная станция с внешним эжектором

К недостаткам эжекторных станций со встроенным устройством часто относят повышенный уровень шума во время работы, однако он может стать заметной помехой только в том случае, если насосная станция размещается на открытом пространстве и близко к окнам дома. При установке в специальной постройке (которая часто необходима для защиты оборудования от промерзания зимой) теплоизоляция также выполняет и роль шумопоглотителя. Устроить звукоизоляцию помещения при установке оборудования в подвале так же не составит труда и не потребует чрезмерных затрат. Нужно отметить, что увеличение высоты подъема при использовании оборудования с встроенным эжектором не происходит, но возрастает производительность.

О том, как выбрать насосную станцию для дачи, более подробно мы рассказали в отдельной статье.

Если в процессе ее эксплуатации возникнет необходимость в ремонте, то вам будет полезен наш материал, в котором разобраны стандартные неисправности и даны рекомендации по их самостоятельному устранению.

Информацию про самостоятельную чистку колодца вы найдете на этой странице http://okanalizacii.ru/vodosnabzhenie/kolodec/kak-pochistit-svoimi-rukami.html. Описаны технологии и необходимые приспособления для работ.

Автоматические системы управления

Наличие автоматических систем управления заметно увеличивает стоимость насосной станции, поэтому целесообразность такого оснащения определяется индивидуально. Специалисты рекомендуют устанавливать датчики контроля и автоматические регуляторы при постоянном использовании системы водоснабжения.

Автоматика может обеспечить защиту от различных факторов, например, от так называемого «сухого хода», когда при снижении уровня жидкости насос захватывает воздух, насосная станция работает рывками, перекачивающий агрегат перегревается. Кроме того, востребованной оказывается защита от:

• повышения температуры (перегрева) насоса,
• перепадов напряжения в питающей сети и пр.

На видео можно посмотреть как устроена насосная станция и описание ее работы.

okanalizacii.ru

схема подключения, установка своими руками, фото

Не всегда есть возможность пользоваться централизованным водоснабжением, в особенности, если жилье несколько удалено от города. Но иногда приходится подключать специальное оборудование, как, например, насосная станция для дома схема подключения которой зависит от условий эксплуатации и параметров источника воды (скважины, колодца), и в условиях недостаточного напора воды из центрального трубопровода.

Основы функционирования и конструктивные особенности

В качестве наиболее важных, основных узлов выступает непосредственно сам насосный агрегат и накопитель. В зависимости от исполнения механизмом управляет узел автоматики или поплавковый элемент. В результате получается, что каждый из действующих узлов встречается в разных исполнениях. Например, накопитель существует в виде гидроаккумулятора и бака. Сам же насосный агрегат может быть оснащен эжектором или не иметь такового. Причем первый из названных вариантов может выполнен со встроенным или внешним эжектором.

Устройства с накопительным баком обладают длинным перечнем недостатков, среди которых основные: крупные габариты, а соответственно, и затруднения при монтаже, а также отсутствие принудительного воздействия на воду, что не способствует повышению давления в системе.

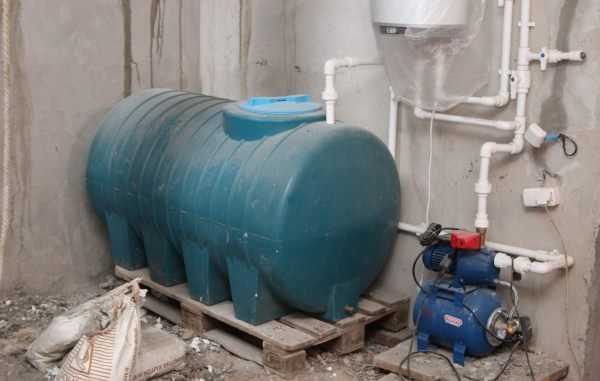

Насосная станция с накопительным баком является достаточно громоздким оборудованием

Наиболее распространены сегодня именно исполнения с гидроаккумулятором. Принцип их действия основан на особенности основного узла, который разделен внутри полости на два отсека. Оба они отвечают за разные функции: подкачка воздуха или воды.

За уровнем давления следит реле, которое отключает устройство при достижении им давления определенного уровня. Если же значение данного параметра опускается до минимальной границы, реле срабатывает и устройство включается в работу. Несмотря на популярность, данный вид техники имеет и свои недостатки, в частности, не слишком вместительный бак.

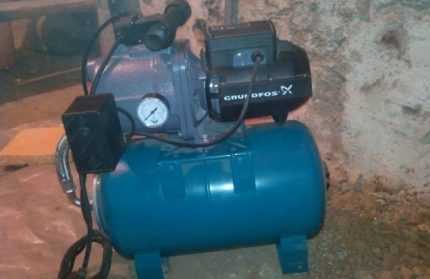

Устройство насосной станции с гидроаккумулятором

Основные критерии выбора устройства

Установка насосной станции в частном доме предваряется тщательным подбором наиболее подходящей модели. Среди всех функций, включая и наименее важные, следует в первую очередь обращать внимание на следующие:

• глубина всасывания устройства, что должно соответствовать параметрам самой скважины, ведь при соответствии данных параметров, а также при достаточной мощности можно получить наивысший уровень производительности;
• скорость подачи воды, она же – производительность;
• мощность устройства, при этом не следует выбирать модель с наибольшим запасом по данному параметру, так как это приведет к излишне большим энергозатратам;
• тип управления устройством: ручной привод или автоматика;
• количество человек, которые в будущем будут пользоваться такой системой водоснабжения;
• объем резервуара, что позволит длительное время использовать устройство без подключения к электросети.

Если говорить о производительности самого устройства, то данный параметр никогда не должен превышать естественную производительность источника воды (скважины, колодца). При несоответствии данных характеристик жидкость будет подкачиваться с примесями.

Насосная станция для дачи своими руками подключается на основании некоторой информации о составе семьи. Так, если мощность устройства не будет достаточной, чтобы обеспечить требуемую скорость подкачки воды, то для обеспечения большого количества человек, живущих в доме, воды в системе будет недостаточно, что приведет к ослаблению напора и бесперебойной работе устройства.

Например, чтобы семья из 4 человек могла пользоваться системой локального водоснабжения, требуется уровень производительности устройства, равный примерно 3 куб. м/ч, однако, эта цифра может варьироваться в зависимости от уровня интенсивности использования воды.

Если вы хотите узнать больше об устройстве и принципе действия гидроаккумулятора, который является одной из составляющих насосной станции, то эту информацию вы найдете в нашей отдельной статье.

Как правильно взять пробу воды из колодца для проведения ее анализа читайте здесь.

Принцип выбора участка для установки

Необходимо подобрать правильное место для установки насосной станции

Основной недостаток насосных станций – это невозможность использования их в холодное время года в неотапливаемых помещениях или на открытой местности. Случается, пользователи организовывают дополнительный обогрев для устройств, стоящих на поверхности земли, защищенных лишь примитивной постройкой. В этом случае, конечно, будет некоторый эффект от подобных действий, но на деле получится только перерасход топлива (если используется жидкотопливный обогреватель, например).

Для более эффективного и экономного использования таких агрегатов, перед тем, как подключить насосную станцию на даче или в частном доме, рекомендуется придерживаться ряда правил:

• выбирать место для установки насосного оборудования следует с учетом возможности подведения централизованной системы отопления, причем в помещении не желательно присутствие источников энергии;
• рекомендуется организовывать свободный доступ к устройству, что упростит обслуживание и ремонтные работы в случае поломки оборудования;
• профессионалы советуют устанавливать такую технику как можно ближе к источнику воды (скважине, колодцу).

Итак, приняв во внимание эти рекомендации, перед тем, как производить подключение насосной станции своими руками, вполне можно переходить к выбору участка, где будет устанавливаться устройство. Среди возможных вариантов рассматриваются:

1. Выделенное помещение в жилище. В данном случае речь идет о своего рода котельной, при этом желательно организовать звуко- и теплоизоляцию коммуникаций. Такой вариант включает в себя все вышеназванные пункты, которые желательно учитывать при организации локального водоснабжения посредством насосного агрегата.
2. Когда в доме нет возможности оборудовать отдельное помещение, то допускается устанавливать технику такого рода на кухне или в ванной комнате, коридоре, одним словом, задействуется, опять же, хорошо протапливаемое помещение. Но при этом нужно понимать, что уровень шума в дома будет очень высоким.
3. Использование подвала. При этом в первую очередь необходимо позаботиться об отсутствии сквозняков, больших потерь тепла и сырости, для чего в подвале должны быть настелены полы, а также необходимо организовать эффективную теплоизоляцию.
4. Расположение в кессоне, который находится в непосредственной близости ко входу в скважину. Главный нюанс при этом – установка ниже уровня промерзания грунта. Только в данном случае отдаваемого почвой тепла будет достаточно для полноценной работы оборудования. Но дополнительно к тому необходимо утеплить крышку кессона.

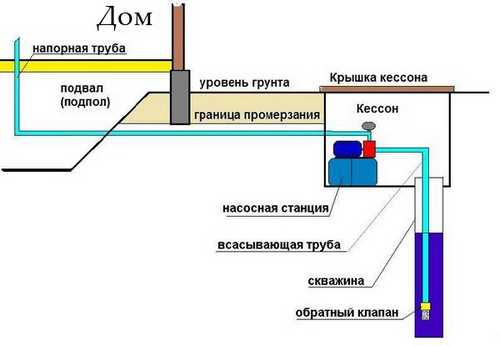

   Схема установки насосной станции в кессоне

Как видно, если планируется покупка такого оборудования, схема подключения насосной станции для дома и дачи из колодца или скважины должна охватывать все возможные особенности, вплоть до организации специального помещения под эти нужды.

Выбор системы: однотрубная или двухтрубная?

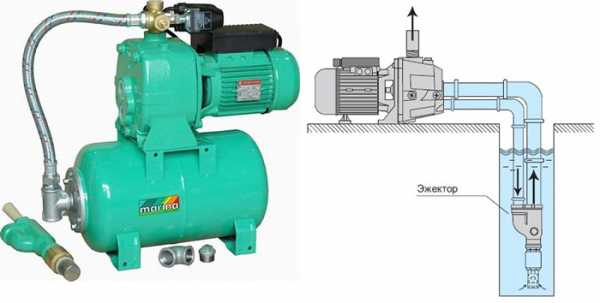

Всего существует два варианта подключения техники такого рода, каждый из которых предполагает необходимость учета нескольких параметров: глубины установки техники, конфигурации водопровода. Так, различают однотрубную и двухтрубную систему подключения насосного оборудования. В первом случае речь идет о небольших глубинах, тогда как второй вариант обычно используется с целью увеличения глубины всасывания воды насосом из скважины.

Говоря более конкретно, можно отметить некоторые границы для обоих случаев. Для однотрубной схемы достаточным является порог до 8 м глубины, для двухтрубной системы – от 8 м и более. Причем второй вариант предполагает использование насосного оборудования с внешним эжектором.

Как реализуется подключение к источнику воды (колодцу, скважине)

Обычно месторасположение скважины находится в непосредственной близости к жилищу, что значительно упрощает добычу воды и поставку ее для общих нужд семьи в дом. Соответственно, не придется рыть бесконечной длины траншеи для прокладки трубопровода, который является одним из главных звеньев в цепи организации локального водоснабжения с использованием насосного агрегата. Основные работы:

1. Подготовка траншей, которые выполнены глубиной ниже уровня промерзания почвы и с небольшим уклоном в сторону водоисточника для повышения эффективности работы оборудования и поставки воды на объект.
2. Подготовка полиэтиленовой трубы диаметром 32 мм из колодца (скважины) для соединения с насосным оборудованием. На данном этапе на торцевой ее части монтируется обратный клапан и сетка. Причем установка насосной станции на даче своими руками не обязательно должна подразумевать самостоятельное крепление данных элементов, так как вполне можно приобрести готовую трубу с подсоединенным к ней обратным клапаном и фильтром грубой очистки (он же – сетка).
3. Подключение к насосному агрегату выполняется с использованием муфты, крана «американки», металлического уголка с резьбой.
4. Далее к насосному оборудованию проводится подключение трубы, идущей к водопроводу, по описанному выше принципу, используя комбинированную муфту углом в 90 градусов и «американку».
5. Перед первым запуском через специальное отверстие в насосный агрегат предварительно заливается вода.

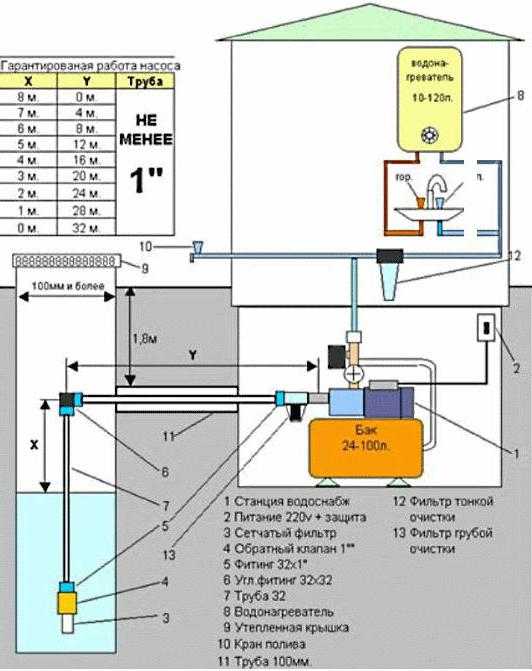

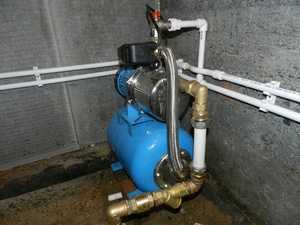

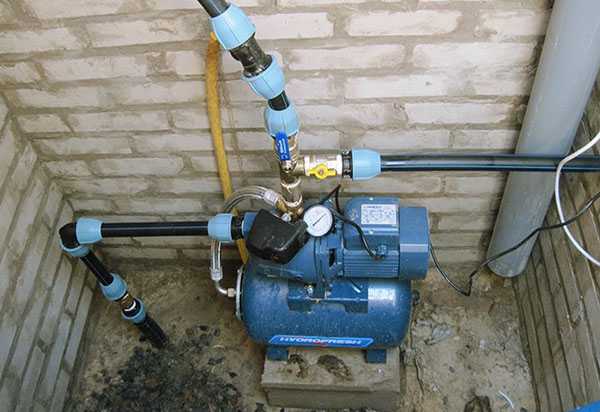

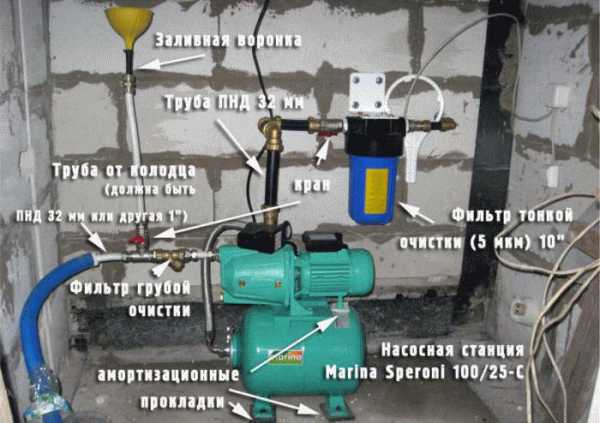

Подробная схема подключения насосной станции представлена на фото.

При монтаже насосной станции на даче немаловажным является нюанс, на каком уровне располагается трубопровод. Если траншея имеют глубину ниже уровня промерзания грунта, тогда можно обойтись без специальной теплоизоляции труб, в противном случае следует использовать минеральное базальтовое волокно, пенополистирол или электрический кабель.

Подробнее про схему подключения насосной станции к колодцу читайте в нашем материале.

Как правильно провести регулировку реле давления мы рассказали на этой странице сайта. От грамотной настройки этого устройства зависит комфорт эксплуатации и надежность в работе насосного оборудования.

Про преимущества пластиковых колодезных крышек мы рассказали тут http://okanalizacii.ru/vodosnabzhenie/kolodec/plastikovaya-kryshka-dlya-kolodca.html

Организация подключения к водопроводу

При подключении насосной станции к центральному водопроводу также используются соединительные элементы (фитинги). К каждому из отверстий (входное и выходное) прилагается соединительный элемент, обеспечивающий герметичное крепление трубопровода.Трубопровод от насосной станции подключается к водопроводу с помощью специальной врезки либо тройника.

Для более качественной очистки воды рекомендуется устанавливать два фильтрующих элемента: грубой и глубокой очистки. Причем есть свои нюансы при установке таких деталей. Перед подключением к внутреннему водопроводу монтируется фильтр глубокой очистки, а на входе насосной станции монтируется фильтрующий элемент грубой очистки. После крепления всех элементов производится пусковой старт оборудования.

Таким образом, в общей сложности требуется выполнить не так много работы на этапе подключения насосной станции для дачи и дома, однако именно подготовка занимает больше времени, например, копка траншей для укладки трубопровода.

Для большего удобства нередко используются некоторые хитрости, сглаживающие работу подобной техники, в частности, установка насоса на бетонное или кирпичное основание, поверх которого располагается резиновый коврик. В данном случае оборудование фиксируется к основанию с помощью анкеров. Это позволит несколько сгладить эффект от вибрации во время работы устройства.

Дополнительная информация о том, как установить насосную станцию на даче своими руками, представлена в видеоролике.

okanalizacii.ru
