Насосы с измельчителем – Как выбрать фекальный насос с измельчителем: лучшие варианты

Содержание

устройство, как работает, установка, лучшие бренды

Неудачное расположение инженерных коммуникаций может расстроить планы создания удобной планировки. Все привыкли к тому, что существуют нормы, регламентирующие расстояние от канализационного стояка до унитаза и других сантехнических приборов. Поэтому владельцам санузлов приходилось мириться с текущим положением дел.

Только после того, как появился специальный насос для унитаза, оборудование стало возможно размещать в любой точке дома. Согласитесь, приспособление может оказаться весьма полезным, особенно для помещений нестандартных форм и габаритов.

Разберемся, что это за чудо-устройство, какова его конструкция и принцип действия. Кроме того, мы предлагаем подробный обзор разных агрегатов, алгоритм их выбора и монтажа. Такая информация станет находкой для тех, кто собирается купить и установить измельчитель для унитаза.

Содержание статьи:

Что такое принудительная канализация

Стандартная частного или многоквартирного дома устроена по самотечному принципу. Это означает, что стоки из унитаза и других сантехнических приборов под действием силы тяжести или «самотеком» направляются в канализационный стояк.

Для бесперебойной работы системы требуются определенные условия: правильно рассчитанное расстояние от унитаза до стояка, нужный уклон трубопровода и другое.

Насосы с измельчителем – компактное оборудование, позволяющее обустраивать принудительную канализацию в любых условиях

При их нарушении скорость стоков замедляется, и появляются засоры. Для предотвращения подобной ситуации используется принудительная канализация. Для ее обустройства в систему монтируется насос, основной функцией которого становится принудительная подача стоков в трубопровод.

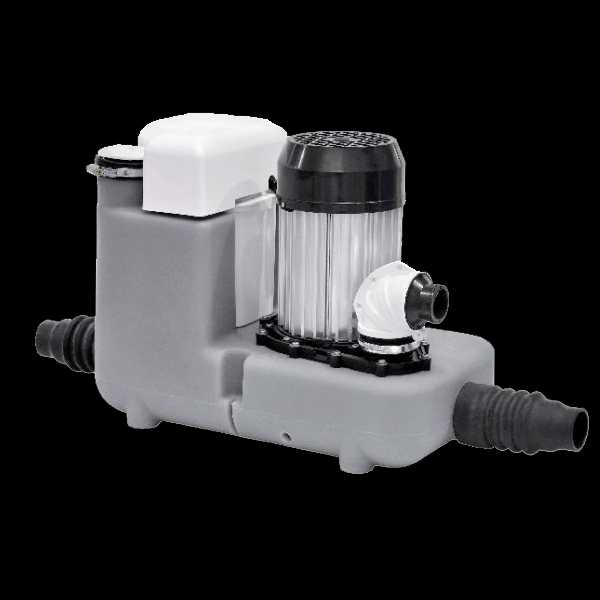

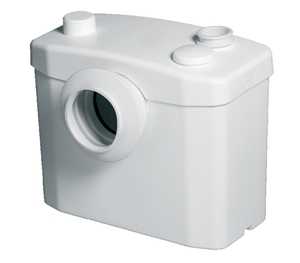

Насос с измельчителем, его иногда называют сололифт, помимо этого еще и измельчает крупные включения, присутствующие в стоках.

Устройство компактно, но при этом имеет достаточно высокую мощность. Оно способно отводить стоки до 5-7 м в вертикальном направлении и до 100 м в горизонтальном. Высота подъема сточных вод особенно важна в том случае, когда планируется обустройство санузла, расположенного ниже уровня канализации.

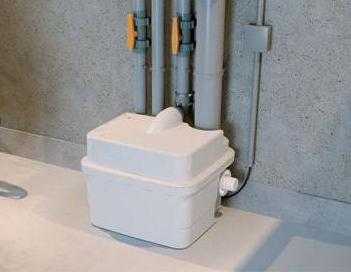

Небольшие размеры сололифта позволяют размещать его за сливным бачком или даже помещать внутрь последнего.

Галерея изображений

Фото из

Цель установки санитарного насоса с измельчителем

Предпосылки для использования фекального насоса

Принцип использования фекального насоса

Универсальность применения фекальных установок

Конструкция и принцип работы насоса с измельчителем

Стандартный насос такого типа представляет собой заключенную в пластиковый корпус систему для перекачивания жидкостей, оснащенную лопастями для измельчения крупных включений. Прибор обязательно подключается к системам канализации и электроснабжения.

Измельчитель обычно устанавливается в верхней половине корпуса насоса. После того, как стоки попадают в емкость с лопастями, твердые включения здесь задерживаются, а жидкость проходит дальше.

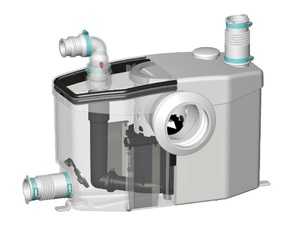

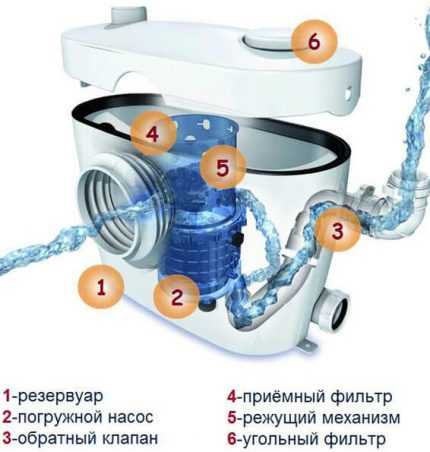

На рисунке представлена схема санитарного насоса с измельчителем для унитаза (+)

В зависимости от модели устройства далее возможно два варианта. Если прибор оснащен поплавковым выключателем, масса будет накапливаться до определенного объема. В других случаях измельчитель будет запускаться немедленно.

В любом случае после того, как лопасти будут активированы, они начинают резать включения, превращая их в однородную массу, которую насос будет продавливать до канализационного стояка.

В продаже можно найти модели, где измельчитель расположен под насосом. Надо признать, что такие устройства работают менее эффективно, поскольку в силу конструктивных особенностей лопасти перемалывают твердые включения недостаточно хорошо.

При покупке устройства это стоит учесть. Насос обязательно оснащается обратным клапаном, который препятствует возврату сточных вод.

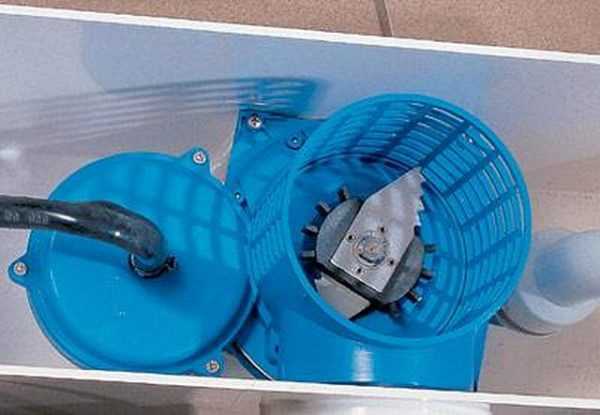

Внутри емкости находится режущий блок, оснащенный металлическими ножами. Его задача – измельчение крупных включений в сточных водах. Полученная масса проталкивается к канализационному стояку

Зачем вообще нужен такой насос?

Надо признать, что использование насоса позволяет решить самые сложные вопросы в обустройстве канализационной системы. К их числу относится перенос унитаза на практически любое расстояние от стояка, установка сантехники в помещении, расположенном ниже уровня канализации и многое другое.

Неоспоримыми достоинствами использования насосов можно считать:

Эффективное предотвращение . Благодаря тому, что стоки внутри труб проталкиваются, а не движутся самотеком, они не имеют возможности накапливаться и образовывать пробки.
Возможность использования для обустройства канализационной системы труб малого диаметра.
Меньший расход воды из сливного бачка.
Возможность размещать сантехническое оборудование в любой точке квартиры.

Помимо этого насосы с измельчителями работают почти бесшумно, особенно те модели, в которых используется качественная изоляция. Они не создают дискомфорта и не мешают отдыхать в ночное время.

Есть и определенные неудобства, связанные с работой приборов. Устройства энергозависимы, поэтому могут функционировать только при наличии электроэнергии, что может быть не всегда возможно в условиях загородного дома, например.

Санитарные насосы достаточно компактны и помещаются сразу за унитазом. На рисунке представлена стандартная схема размещения прибора

Кроме этого, насосы необходимо регулярно обслуживать. А именно производить их очистку. В зависимости от модели делать это придется вручную или использовать специальные химические средства-растворители.

Если этим не заниматься, устройство может засориться, что немедленно отразится на его работе. Впрочем, существуют и самоочищающиеся модели, которые не нуждаются в чистке, однако их стоимость несколько выше.

Информация о насосах для обустройства принудительной канализации частного дома представлена в статьях:

Разновидности оборудования

Промышленность выпускает несколько разновидностей насосов для унитазов. Каждый из них имеет определенную область применения и особенности эксплуатации. Рассмотрим приборы более подробно.

Аппараты для холодных стоков

Предназначены для работы с жидкостями, температура которых не превышает 40°С. Нужно иметь в виду, что некоторые элементы оборудования могут прийти в негодность от контакта с горячими стоками.

Поэтому их ни в коем случае нельзя подключать к сливу ванны или душевой кабины. Различают две разновидности таких приборов. Одна из них предполагает наличие измельчителя, вторая – нет.

Первые могут использоваться как только для унитазов, так и для комбинированных подключений, в которые могут входить раковина, биде, унитаз и т.п. Вторые не могут использоваться для работы с унитазами.

Мало того, при их использовании необходимо следить за стоками, чтобы крупные включения не попали в насос. Для монтажа устройств используются специальные переходные муфты, которые тоже чувствительны к высоким температурам.

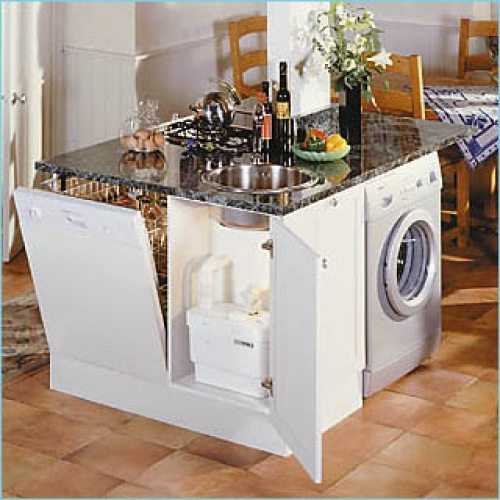

В продаже можно найти санитарные насосы предназначенные для размещения внутри сливного бачка. Это могут быть модели, предназначенные для перекачивания как горячих, так и холодных стоков

Приборы для горячих стоков

Оборудование может нормально функционировать, перекачивая стоки, температура которых не превышает 90°С. Впрочем, эта величина может варьироваться в зависимости от назначения и модели устройства. Ее следует уточнить в технической документации прибора. Такие насосы предназначены для работы с самыми разными бытовыми приборами.

Те из них, что могут перекачивать не очень горячие жидкости, используются при подключении ванны или душевой кабины.

Галерея изображений

Фото из

Санитарные насосы для перекачки горячих стоков

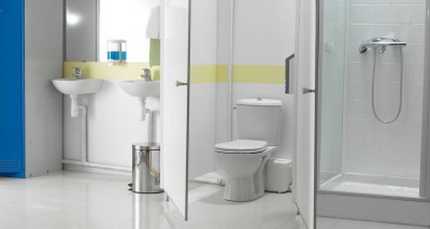

Санитарная установка для работы в гигиенической комнате

Подключаемое к санитарным насосам оборудование

Наличие измельчителя в канализационных насосов

Более дорогостоящие приборы, выдерживающие температуры до 90°С, могут работать со стиральной или посудомоечной машиной. Как и аппараты для холодных стоков, эти насосы могут быть с измельчителем или без него.

Первый вариант используется для обустройства комплексного подключения унитаза, ванны, стиральной машины и т.д. Второй может применяться только в том случае, если в числе подключенных приборов нет унитаза.

Насосы с измельчителями для горячих стоков несколько отличаются от своих «холодных» аналогов. Их режущие части более прочные и предназначены для измельчения даже достаточно твердых и небольших по размеру включений.

Конструктивные особенности этих приборов таковы, что не поддавшиеся разрезанию предметы оседают на дно сетки измельчителя и находятся там до ближайшей очистки устройства, совершенно не влияя при этом на его работу.

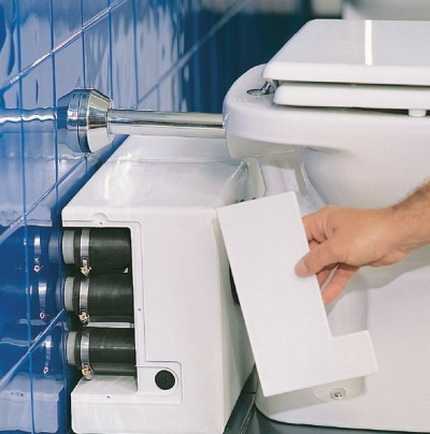

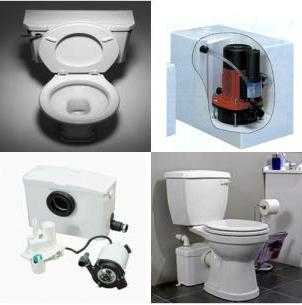

Специально для подвесных унитазов выпускаются особые компактные разновидности санитарных насосов. Их монтируют за декоративной панелью около инсталляции или прямо на ней

Устройства компактного типа

Для небольших по площади ванных и туалетных комнат идеально подходят измельчители для компактного унитаза. Эти устройства аналогичны стандартным насосам, отличаются от них лишь небольшими размерами.

Ширина корпуса таких приборов редко превышает 12 см, что дает возможность установить его за декоративной панелью или в небольшой нише прямо на инсталляцию, на которой будет закрепляться унитаз.

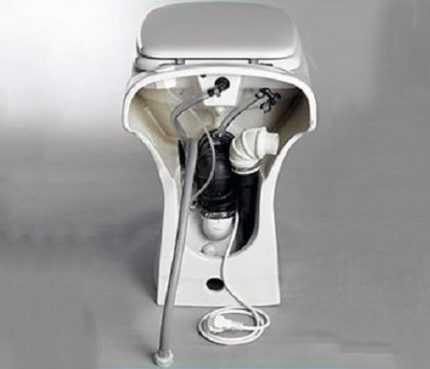

Унитаз со встроенным насосом: сантехническая новинка

Относительно недавно в продаже появилось необычное сантехническое оборудование, представляющее собой унитаз со встроенным измельчителем и насосом. Оборудование можно отличить от стандартных аналогов по внешнему виду – у него отсутствует сливной бачок.

Эта деталь устройству попросту не нужна, поскольку унитаз подключается напрямую к водопроводу и при нажатии на кнопку слива вода подается прямо из магистрали.

В этот же момент активируется и измельчитель. Правда, для корректной работы устройства требуется определенный . Минимальное значение – 1,7 атм.

Оборудование оснащается дополнительными канализационными выводами, что позволяет подключить к нему еще несколько сантехнических приборов: раковину, биде, стиральную машину или ванну.

Унитаз с встроенным насосом с измельчителем очень удобен и практичен. Прибор можно размещать на любом расстоянии от канализационного стояка (+)

Унитаз с измельчителем имеет множество достоинств:

Подключается напрямую к водопроводу.
Встроенный механизм слива делает необязательным наличие привычного бачка.
Эффективный отвод стоков до 30 м по горизонтальному направлению и до 3 м по вертикальному.
Компактные размеры делают устройство идеальным для небольших помещений.
Производительность прибора составляет 85 л/мин.
Дополнительная изоляция позволяет оборудованию работать практически бесшумно.
Сложное техническое обслуживание не требуется.
Прибор более надежен и безопасен, чем стандартный унитаз с подключенным измельчителем.
Полное соответствие российским и европейским санитарным нормам.

Устройство очень надежно и эффективно. Главным его недостатком на сегодняшний день является высокая стоимость, которая обусловлена тем, что производитель только начинает выпускать такое оборудование.

Чтобы не допустить ошибки при расчете мощности прибора можно воспользоваться этой схемой. На ней показана зависимость дальности перемещения стоков от высоты их подъема

Важные характеристики насосов измельчителей

В продаже можно найти достаточно широкий ассортимент насосов с измельчителями для унитазов. Их различия достаточно существенны, поэтому перед покупкой устройства нужно точно знать его назначение и определить условия, в которых оно будет работать. Иначе деньги будут потрачены впустую.

Как показывает практика, при правильном выборе устройства обязательно учитываются следующие характеристики.

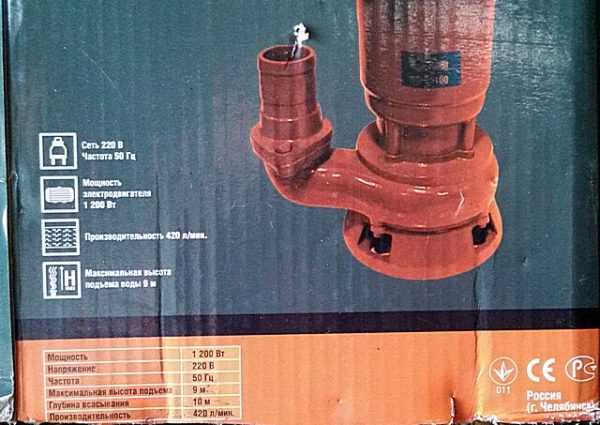

Мощность фекального насоса

Производитель указывает ее в технической документации, прилагающейся к каждому прибору. Выражается в метрах, показывает расстояние, на которое устройство может переместить стоки. Обычно указывается два показателя: высота и расстояние перемещения.

В среднем, аппарат может поднимать стоки вверх на 10 м и продвигать в горизонтальном направлении на 100 м. Нужно понимать, что это максимально возможные показатели.

Поэтому, если они точно совпадают с требуемыми параметрами работы, лучше выбирать оборудование с «запасом». Ведь если ему придется постоянно работать на максимальной мощности, любая даже кратковременная дополнительная нагрузка выведет его из строя.

Кроме того, постоянное функционирование «на пределе возможностей» существенно уменьшит срок работы оборудования.

Еще один нюанс. Нужно понимать, что показатели, указанные в технической документации, в некотором роде взаимоисключающие. Это означает, что если насосу предстоит поднимать стоки вверх на максимальную высоту, то продвигать их на указанное в паспорте расстояние он уже не сможет.

Практика показывает, что в среднем каждый метр подъема сточных вод уменьшает дальность их транспортировки в горизонтальном направлении примерно на 10 м.

Если рядом находятся несколько сантехнических приборов, рекомендуется приобретать так называемую комбинированную модель насоса, которая предполагает подключение сразу нескольких устройств

Количество возможных подключений

Производитель выпускает различные модели устройств. Часть из них предназначена для работы только с одним сантехническим прибором, в данном случае это унитаз, остальные можно отнести к комбинированному оборудованию.

Они могут подключаться к нескольким устройствам. Это актуально для санузлов, в которых сразу несколько приборов нуждаются в принудительной канализации.

В этом случае оптимально приобрести насос с измельчителем, установить его на унитаз и подключить к нему остальное оборудование. Выбирая такую модель важно, чтобы насос был оснащен достаточным количеством выходов для подключения, и чтобы его мощности было достаточно для обслуживания всех устройств.

Если сантехнических устройств много, возможно, будет правильно установить два насоса.

Галерея изображений

Фото из

Выбор фекального насоса для нескольких точек подключения

Канализационный насос на две точки подключения

Канализационное оборудование с тремя патрубками

Соблюдение дальности установки санитарного насоса

Периодичность удаления отходов

Выпускается две модификации насосов с измельчителями для унитазов. Первый вариант оснащается выключателем поплавкового типа. В этом случае ножи измельчителя запускаются только после того, как будет накоплен определенный объем твердых отходов. Таким образом, устройство сначала накапливает стоки.

Прибор второго типа активирует измельчитель после каждого нажатия на кнопку слива.

Насос с выключателем поплавкового типа активирует измельчитель намного реже, что помогает продлить срок эксплуатации прибора

Помимо вышеописанных характеристик оборудования при выборе обязательно нужно обратить внимание на размеры канализационной трубы. Если они не совпадают с сечением входных патрубков насоса, понадобится дополнительно приобрести специальный переходник.

Кроме того, важно правильно подобрать производительность системы и определиться с . Последний важный момент – температура стоков, от которой зависит тип насоса.

К каким брендам стоит присмотреться?

Оснащенные измельчителями фекальные насосы для унитазов выпускают разные производители. По отзывам потребителей заслуживает доверия продукция таких компаний: немецкой Grundfos, французской SFA и китайской JEMIX.

Бренд SFA появился в середине прошлого века и стал широко известен благодаря производству высококачественного насосного оборудования. Производитель предлагает широкий модельный ряд бытовых приборов.

Среди них как насосы измельчители, так и комбинированные устройства, предназначенные для одновременной работы с несколькими сантехническими приборами: ванной, раковиной, душевой кабиной и т.п.

Фирма выпускает большое количество компактных моделей, предназначенных для установки в сливном бачке. Корпуса устройств выполняются из высокопрочного пластика, что существенно продляет срок их использования.

Модели отличаются продуманным дизайном и компактностью, поэтому отлично подходят для установки в условиях ограниченного пространства.

Приборы Grundfos просты в монтаже и эксплуатации. Их дополнительное преимущество заключается в низком уровне шума, который приборы издают при работе.

Компания JEMIX для напорного отвода стоков от унитазов и других сантехнических приборов выпускает линейку насосов под названием STP.

В нее входит шесть моделей с различными техническими характеристиками, среди которых есть комбинированные приборы и один унитаз с встроенным измельчителем. Все приборы отличаются достаточно высокой мощностью и могут использоваться как для горизонтального, так и вертикального перемещения стоков.

Унитазы с встроенным насосом легко узнать по отсутствию сливного бачка и наличию провода, подключающего оборудование к сети

Процедура подключения канализационного насоса

Перед началом монтажа следует определить место, на котором будет установлен прибор. Здесь есть некоторые правила. Прежде всего, категорически запрещено выставлять насос ниже уровня пола.

Оборудование должно находиться непосредственно около унитаза, на расстоянии не далее 0,4 м. Необходимо обеспечить свободный доступ к прибору, чтобы можно бело без затруднений проводить обслуживание и ремонтные работы.

Следует еще раз убедиться, что диаметры канализационной трубы и входного патрубка насоса совпадают. Если нет – приобретается переходник. Кроме того, на выходном патрубке насоса в обязательном порядке должен быть .

Если его не будет, не исключается крайне неприятная ситуация, когда стоки из канализации хлынут в унитаз. Обратный клапан может быть включен в комплектацию насоса, если же нет – необходимо докупить.

Перед монтажом следует внимательно прочитать инструкцию, которая обязательно идет в комплекте с устройством. Оптимально, чтобы она была на русском языке. В документе подробно описывается процесс монтажа выбранной модели.

Кроме того, к инструкции всегда прилагаются все необходимые схемы и иллюстрации. Еще раз проверьте комплектацию, убедитесь, что присутствуют все необходимые для установки детали и крепежи.

Некоторые модели санитарных насосов оснащаются угольными фильтрами, которые устраняют неприятный запах. Их следует регулярно менять, иначе устройство не сможет эффективно функционировать

После того, как подготовка к монтажу окончена, можно приступать к процедуре установки. Она проводится следующим образом.

Шаг №1. Сначала во все входные патрубки насоса вставляем подводящие трубы или соединительные колена. Следим за тем, чтобы магистраль подходила к устройству под уклоном 3 см на каждый погонный метр. Это даст возможность стокам самотеком продвигаться к прибору, что необходимо для его нормальной работы.

Если входов больше, чем требуется на данный момент, на «нерабочие» отверстия ставим подходящие по размеру заглушки.

Шаг №2. Устанавливаем насос на заранее выбранное и подготовленное место. Находим на корпусе изделия специальные литые ушки под крепежи, вставляем в них шурупы и закрепляем насос к полу. Приступаем к прокладке трубопровода от насоса до канализационного стояка.

Оптимально, чтобы трубы проходили прямо, поворотов следует избегать или, если это невозможно, делать их как можно более пологими. При наличии стыков между трубами, выполняются паяные, сварные или клеевые соединения. Их качество должно быть высоким, чтобы впоследствии не появилась течь.

Если насос должен будет поднимать стоки вверх и предполагается обустройство вертикально стоящего отвода, он должен находиться на расстоянии не больше 0,3 м от выходного патрубка прибора. Только в таком случае устройство сможет функционировать нормально.

Шаг №3. Соединением выходящую из унитаза трубу с насосом – для фиксации элементов . При этом обязательно нужно обустроить стыковку так, чтобы входной патрубок насоса располагался ниже, чем выходная труба из унитаза. Кроме того, следует обеспечить необходимый наклон для сливной трубы, чтобы стоки продвигались самотеком.

Насос с измельчителем для унитаза энергозависим, поэтому требует подключения к электрической сети. В целях безопасности делать это следует только через УЗО

Шаг №4. Обустройство вентиляции. Эта процедура необходима для моделей без угольного фильтра, конструкция которых предусматривает специальный вентиляционный вывод. Труба должна быть выведена выше конька на крыше дома.

Если кажется, что это слишком хлопотно, стоит выбрать модель со сменным угольным фильтром, который будет задерживать все неприятные запахи. Но в этом случае картридж придется регулярно менять.

Шаг №5. К насосу следует подвести электропитание. Для моделей с вилкой нужно будет установить индивидуальную розетку, кабель к которой прокладывается от УЗО и щитка. Если у устройства нет вилки, подключение выполняется непосредственно от электросети через 30 мА автомат УЗО.

После этого можно провести пробный пуск устройства. В ходе процедуры следует внимательно осмотреть сочленения элементов на предмет подтеканий, устранить неполадки, если они есть.

Выводы и полезное видео по теме

Насос измельчитель для скрытой установки:

Золотые правила монтажа и разновидности насосов измельчителей SFA:

Насос для канализации GRUNDFOS SOLOLIFT2:

Насосы с измельчителями для унитазов – практичное и очень эффективное оборудование. Их использование позволяет устанавливать сантехнические приборы на любом расстоянии от канализационного стояка и даже опускать их в цокольные этажи, где они будут находиться ниже уровня канализационной магистрали.

Чтобы устройство работало без перебоев важно грамотно рассчитать его мощность и правильно установить прибор.

Всем заинтересованным в вопросе выбора ,установки и эксплуатации измельчителя для унитаза, предлагаем оставлять комментарии и задавать вопросы. Форма для связи расположена в нижнем блоке.

sovet-ingenera.com

бытовые или промышленные » SanDizain.ru

Фекальные насосы – вещь, которая всегда пригодится в хозяйстве, но и стоимость этого незаменимого помощника далеко не бюджетная поэтому, покупая фекальный насос с измельчителем важно выбрать модель, отвечающую всем нуждам.

Фекальные насосы предназначены для перекачивания чистой воды или загрязненной волокнистыми и органическими включениями. На участке их используют для откачки септиков и выгребных ям, устраняют паводки в подвалах, поливают огород или высушивают на зиму бассейн, реже используют для выкачивания воды из колодца.

Правильно выбрав насос можно решить большинство задач, связанных с откачиванием воды в хозяйстве. И сразу стоит отметить, что универсальная модель обязательно должна быть оснащена измельчителем.

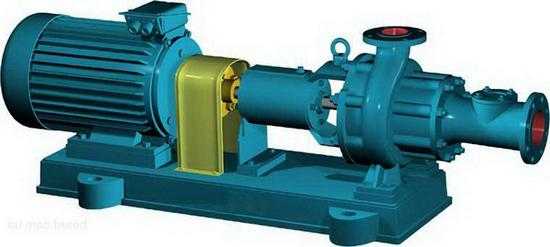

Одна из моделей фекального насоса

Сфера применения фекальных насосов с режущим механизмом

Перекачка канализационных стоков от сантехники (туалета, ванной, раковины, посудомоечной и стиральной машины и т.п.), которые расположены ниже чем канализационная сеть;

Очистка септиков и выгребных ям;
Откачка воды из дренажного колодца, ливневки и других водозаборных сооружений;
Очистка канализационных систем от илистых отложений.
Установка в канализацию производственных объектов перерабатывающей и пищевой промышленности, в стоки которых попадают органические отходы.

Разновидности фекальных насосов

Фекальный насос с режущим механизмом: типы, особенности

Канализационные насосы отличаются по конструкции в зависимости от предназначения.

Фекальный насос с измельчителем для туалета устанавливается непосредственно за унитазом. Он позволяет перекачивать сточные воды по трубопроводу диаметром 30-35 мм. Как правило, такие модели оснащены автоматическим механизмом включения и срабатывают при каждом сливе. Насос с легкостью справиться с волокнистыми и органическими включениями, но твердые отходы, например, камни или песок приведут к поломке. Также стоит отдать предпочтение модели с возможностью одновременного подключения нескольких бытовых устройств (душевая кабина, биде, унитаз, ванна), при этом агрегат должен отличаться максимально заниженным входным отверстием.

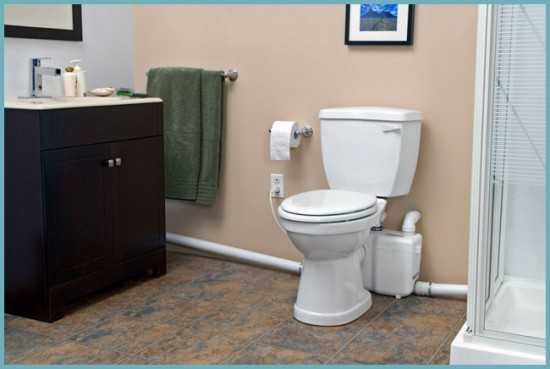

Пример установки фекального насоса для туалета

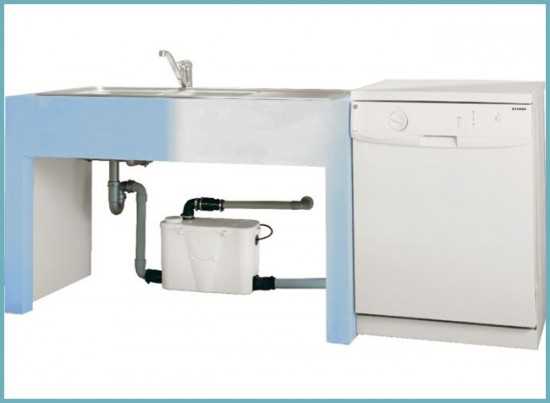

Фекальный насос с измельчителем для перекачки стоков от раковин или посудомоечных машин должен быть предназначены для работы с горячими стоками температурой около 80-90°С. Такие насосы нуждаются в ежегодной профилактической очистке, поскольку на их поверхностях оседает большой слой жировых отложений. При активной эксплуатации чистка может потребоваться чаще.

Пример установки насоса для стоков

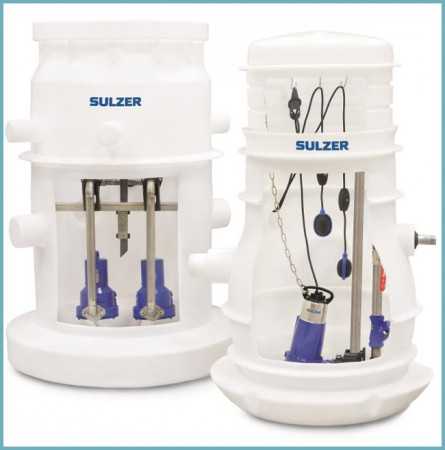

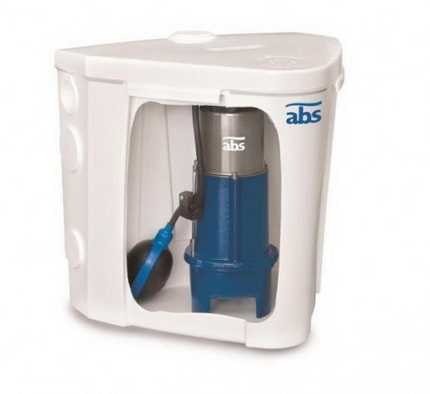

Отдельной группой можно выделить погружные, полупогружные и наружные насосы с измельчителями, которые используются на даче, в частных домах или на предприятиях для откачки стоков из септиков, выгребных ям, водоемов. Такие агрегаты отличаются широкими проточными каналами и высокими техническими показателями, поэтому без затруднений перекачивают большие объемы воды с достаточно крупными органическими примесями.

Важно! В зависимости от компоновки рабочего патрубка различают агрегаты с горизонтальным или вертикальным расположением. Стоит сказать, что принципиального значения в работе это не имеет и не влияет на характеристики насоса, но более практичной считается вертикальная компоновка.

Погружные, полупогружные и поверхностные насосы с измельчителем

В зависимости от особенностей конструкции и способа монтажа фекальные насосы разделяются на погружные, полупогружные и поверхностные.

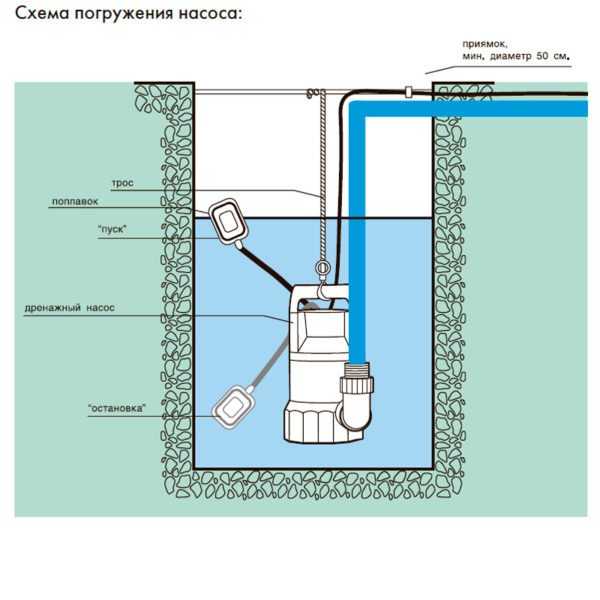

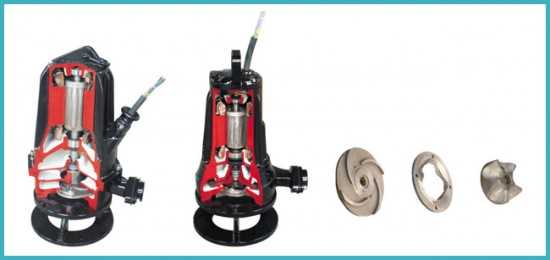

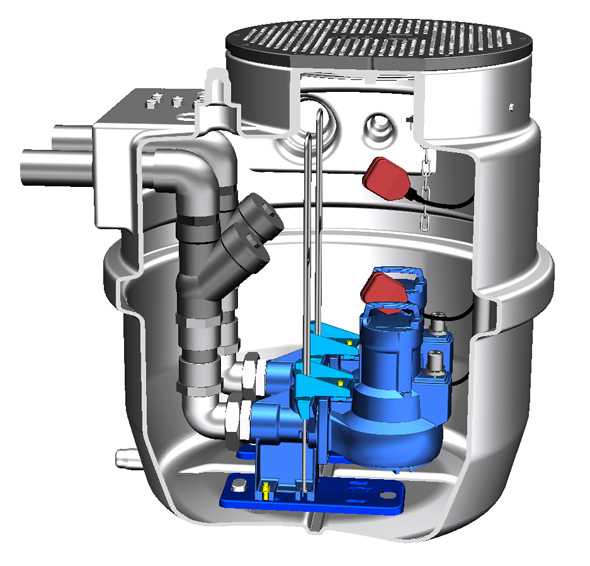

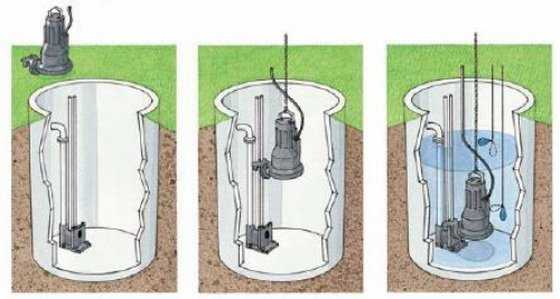

Погружные агрегаты, как понятно из названия, полностью опускаются в откачиваемую жидкость и оснащены поплавком, который определяет уровень стоков. При помощи таких устройств можно выкачать воду из подвальных помещений, загрязненных колодцев, септика или выгребной ямы. Высокая функциональность и простота в эксплуатации делают погружные насосы оптимальным вариантом для дачи.

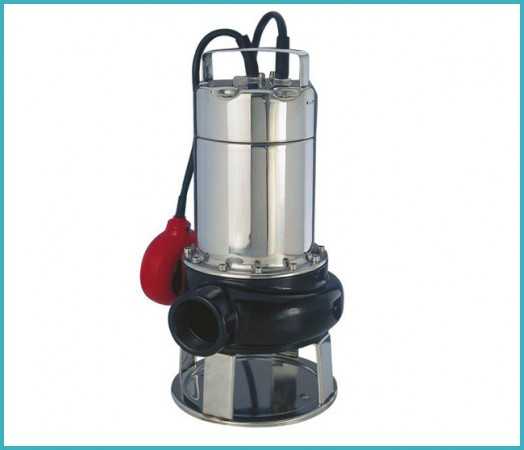

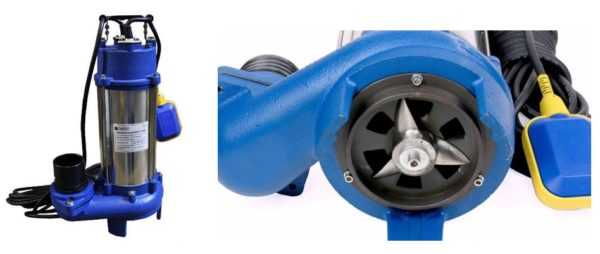

Погружной фекальный насос с измельчителем

Полупогружные фекальные насосы опускаются в жидкость только нижней частью корпуса, где расположен засасывающий механизм, в верхней части агрегата находится двигатель, он остается на поверхности. Монтаж полупогружных агрегатов несколько сложнее, они располагаются на специальном поплавке, который контролирует их правильное положение во время работы. Также существуют ограничения допустимых примесей.

Полупогружной фекальный насос с измельчителем

Поверхностные насосы с измельчителем устанавливаются на площадке возле резервуара с жидкостью. Процесс откачки сточных вод происходит за счет двух шлангов. Один соединяет резервуар с жидкостью с насосом, а второй, отводит стоки, которые прошли через измельчитель к месту излива. Длинна шлангов обычно не превышает 7 метров. Также стоит учесть, что эти агрегаты предназначены для работы на поверхности и их не гидроизолируют, поэтому осадки, туман и прочая влага им противопоказаны.

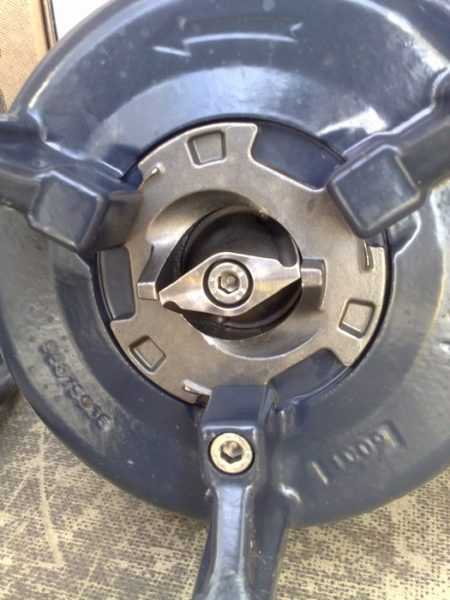

Режущий механизм насоса

Независимо от конструкции режущий механизм имеет одно предназначение – измельчение примесей органического происхождения для получения однородного стока. Некоторые дорогие надежные модели могут справиться с мелкими камушками и песком, но их попадание в агрегат должно быть исключением, а не закономерностью. Различают следующие конструктивные типы режущих механизмов:

Крыльчатка с режущей кромкой – самый простой и недорогой вариант. Таким механизмом раньше были оснащены практически все модели, но производительность подобных насосов не слишком высокая.

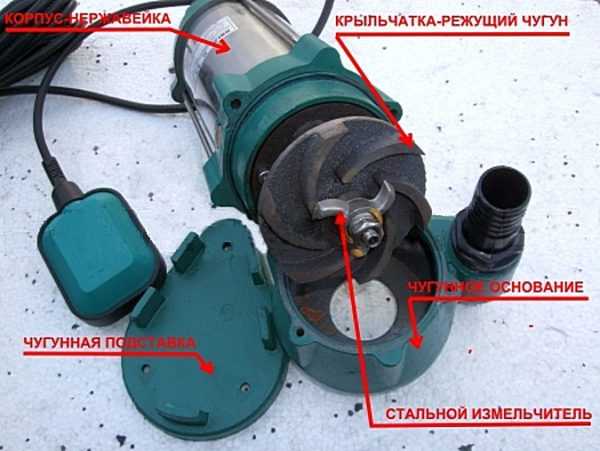

Устройство режущего механизма фекального насоса

Двухлопастный нож – расположенные перпендикулярно лезвия обеспечивают достаточно эффективное измельчение компонентов. Также встречаются модели с тремя лезвиями, они отличаются большей производительностью и надежностью.
Комбинированный режущий механизм в насосах предполагает наличие трех лезвий, которые плотно прижаты к перфорированной мембране из износоустойчивого материала. Кроме того, что включения рассекаются ножом, они дополнительно протираются, проходя через диафрагму. В итоге однородную смесь можно транспортировать по трубам небольшого диаметра.

На что обратить внимание при выборе фекального насоса с режущим механизмом

Рынок насосного оборудования сегодня переполнен, что заметно усложняет выбор необходимой модели, особенно если не знать основные характеристики, на которые стоит обратить внимание:

Частота и длительность эксплуатации;
Глубину погружения насоса;
Расстояние от забора до места слива;
Подбирают желаемую производительность;

Диаметр канализационной трубы должен совпадать с диаметром патрубков насоса, если агрегат не может быть оснащен переходниками;

При выборе насоса учтите все заданные параметры, чтобы без проблем установить устройство

Чистоту откачиваемых вод и диаметр возможных включений;
Мощность двигателя – один из наиболее важных показателей от него напрямую зависит производительность и срок службы, но наряду с этим, чем больше мощность, тем выше затраты на электроэнергию.

Совет! Выбирая фекальный насос лучше отдать предпочтение известным брендам, таким как Grundfoss, HOMA или Vortex (Германия), Sprut (Китай), Джилекс (Россия), Espa (Франция), Сололифт (Дания), Vigicor (Испания). Все эти компании специализируются на насосном оборудовании и в случае поломки будет легче найти нужную деталь, да и в ремонт их берут охотнее.

Материалы, используемые в производстве фекальных насосов

Корпус устройства и внутренних элементов должны быть выполнены из прочных долговечных материалов, поскольку фекальные насосы часто предназначены для работы в достаточно агрессивных средах. Нержавеющая сталь считается оптимальным вариантом, она обеспечивает значительный ресурс насоса, но и стоимость таких изделий высокая.

Насос из нержавеющей стали

Различные типы прочного пластика позволяют несколько снизить цену на насосное оборудование, при этом они уступают другим агрегатам в прочности и эксплуатационных характеристиках. Прочными и долговечными считаются чугунные насосы, их главный недостаток в значительной массе, которая усложняет монтаж.

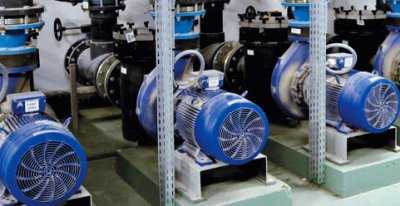

Промышленные и бытовые фекальные насосы

Промышленные насосы используются для очистки канализационных систем в сельском хозяйстве, на пищевых комплексах, а также для откачки воды из подвала многоэтажных зданий, аварийно-спасательных мероприятиях и других объемных работах. Иногда промышленные насосы используются в частном хозяйстве для выкачивания нечистот из больших стоков и выгребных ям, но учитывая их стоимость, такое решение редко целесообразно.

Устройство промышленного фекального насоса

Бытовые насосы предназначены для откачки и транспортировки воды с органическими нечистотами в канализационной системе квартиры, частного дома или дачи. А также для отвода жидкости из ливневых каналов, бассейнов или водозаборных баков. Более мощные агрегаты с измельчителями могут использоваться для откачки жидкости из септика, выгребной ям.

Как работает фекальный насос: видео

Виды фекальных насосов: фото

sandizain.ru

Канализационный насос с измельчителем — Все о септиках

Насосы для канализации с измельчителем: виды и цена

Сегодня, когда есть множество различных технологий для самостоятельного обустройства автономной канализации, если невозможно подсоединиться к центральной канализационной магистрали, не так-то просто выбрать тот самый бытовой фекальный насос, который бы лучше всего подходил именно для вас.

Чтобы определить и запомнить все нюансы при выборе определенной модели бытового насоса, например, насосное оборудование с измельчителем, надо внимательно подходить к изучению проблемы выбора и приобретения.

Необходима информация не только о характеристиках, возможностях и производительности этого вида насосного канализационного оборудования, но требуются еще и знания, как установить насос и как затем его обслуживать, чтобы продлить время эксплуатации.

Сфера использования насосов с измельчителем

Это канализационное насосное оборудование используют, как правило, в бытовых условиях эксплуатации и сооружениях автономной канализации для загородного коттеджа, дачи или частного дома. Также используется для организаций сферы пищеблока, обслуживания предприятий или любого другого места, где находится массовое скопление людей и, естественно, которые пользуются канализацией.

Именно в общественных заведениях, где чаще всего высокий риск попадания в стоки канализации разных твердых предметов, которые необходимо измельчать, перед тем, как они попадут в трубы и забьют их, важно такое оборудование, как фекальный насос с измельчителем.

Для бытовых нужд этот насос выгодно покупать тем семьям, у которых есть дети, так как они случайно могут что-то кинуть в унитаз, или же, где живет большая семья, для которой нужно много готовить и сбрасывать части отходов и остатки еды в слив мойки. Ведь всегда так случается, что чем больше количество людей, тем сложней контролировать, чтобы в канализацию что-то крупное или твердое не попало.

К особым характеристикам установки фекального насоса с измельчителем также относится и его применение для откачки воды из водоемов, в которых жидкость, например, может содержать, попадающие частицы камыша или водоросли. Также это оборудование используется в разных производственных целях для вывода стоков с содержанием мягких частиц, не тверже пластика, стекла или камня.

Если подвести итог и попробовать все сложить в единую картинку, то получим огромный набор сфер, где используется канализационный насос с измельчителем для различных целей:

использование в пищеблоках, где большая концентрация выброса пищевых отходов;
установка для бытовых канализаций коттеджей, дач или частных домов;
обслуживание туристических лагерей, отелей, автозаправочных станций, кемпинга, ферм, супермаркетов и других организаций;
обслуживание производственных предприятий по изготовлению консервной, бумажной или иной продукции, где есть большое количество выбросов твердых отходов, переходящих в жидкие массы;
осушение после затопления цокольных помещений или погребов, а также прудов, озер, водоемов;
откачивание подземных или талых вод из котлованов во время какого-то строительства или чистки дренажных колодцев;
очистка резервуаров, септиков или отстойников любого вида.

Разновидности фекальных насосов

Все оборудование делится на четыре группы:

погружные;
наружные или поверхностные;
для холодного отвода воды;
для горячего отвода воды.

Поверхностный насос с измельчителем

Эта группа оборудования может монтироваться на любой поверхности. Этими местами расположения или площадками для установки насосов может быть место под мойкой, за унитазом или около любой другой сантехники в помещении.

Также поверхностные канализационные модели нередко устанавливают и снаружи помещений, чтобы выкачивать воду в небольших водоемах или прудах, заполненные колодцы и т. д. К общим характеристикам поверхностных насосов с измельчителем относятся следующие:

оптимальное количество воды перекачивания 4-500 м. куб./ч;
возможные размеры частиц в канализационных стоках для измельчителя 5-50 мм;
количество потребляемой энергии для эффективной работы 0,29-3,1 кВт;
напор поднятия воды на глубину 1,5-30 м;
для ряда моделей изготовители усмотрели шнур питания длиной 15-30 м;
требуемое напряжение 220 В.

Все режущие элементы измельчителя выполнены из высококачественной нержавеющей стали. Общая масса этих установок обычно небольшая, а поэтому они легко переставляются с места на место. Небольшая цена, малы габариты, а также устойчивость почти на любой поверхности, говорит про то, что этот насос можно смело выбирать для бытовых нужд.

Погружной насос с измельчителем

Этот вид оборудования великолепно работает не только в чистой среде, но и в воде разной степени загрязненности. Эти насосы, как ясно из названия, опускаются на небольшую глубину до 10 м, чтобы выкачивать воду температурной не более +40С.

Как правило, данное оборудование применяют для технических нужд, при очищении подвалов, обслуживании водоемов, а также септиков, резервуаров или канализационных отстойников от переработанных фекальных масс.

Зачастую погружные насосы имеют защиту от поломок при «сухом ходе» – это очень важное преимущество в работе этого оборудования. Для этого используется вмонтированный поплавковый переключатель, он помогает оборудованию автономно работать. Также поплавковое реле обеспечивает уровень выключения и отключения насоса именно такое, какое вы самостоятельно зададите.

За счет нескольких режимов установки поплавка, насос может сам отключаться тогда, когда завершается сброс канализационных стоков в систему и, наоборот, включаться, когда стоки доходят до определенного уровня и объема. Именно поэтому с помощью погружных насосов использовать канализацию довольно комфортно и удобно.

Но, кроме поплавкового реле, выполнение функции более важной защиты от «сухого хода» принадлежит уплотнению вала или двойной обмотке либо со стороны электромотора, либо – торцевой части в устройстве.

Пространство, которое находится между уплотнениями наполнено маслом. Это и есть основной элемент в защите. Именно масло дает возможность насосу работать определенное время без воды.

Эти насосы непременно должны постоянно находиться в вертикальном положении, чтобы режущему механизму, установленному со стороны патрубка входа, обеспечивался нормальный угол наклона относительно горизонта для эффективной и беспрепятственной работы.

Оборудование погружного насоса всегда изготавливается из нержавеющей стали или чугуна, обработанного антикоррозийной защитой. Конструкция всех патрубков такая, что всегда можно подсоединить к ним любое фланцевое или резьбовое соединение. Измельчитель расположен непосредственно на входе во входящее отверстие. А чтобы насосное оборудование можно было легко переносить, находится удобная ручка.

Почти все изготовители этих насосных установок, невзирая на их цену, используют только качественную изоляцию, относящейся к самой надежной и прочной – класса Е.

Монтаж насосного оборудования с измельчителем

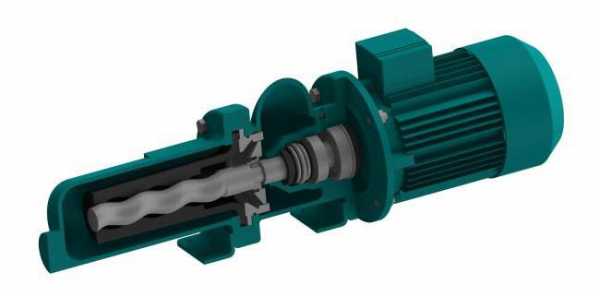

У этого оборудования есть свои отличия и особенности в конструкции, требования к эксплуатации, а также установке. В отличие от других видов насосов фекальные установки с измельчителем состоят из следующих узлов и деталей:

ротор;
корпус – сделанный из прочного нержавеющего материала;
манжета – выступает в качестве уплотнительного материала;
статор – деталь, обмотанная устойчивым к перегреву проводом;
сетка – эта небольшая деталь является довольно важной для эффективной передачи воды;
масляная камера – эта камера непременно обязана быть в устройстве насоса, так как она защищает от перегрева уплотнители и детали;
вал – в месте, где находится манжета, вал защищается втулкой, сделанной из нержавеющей стали;
рабочее колесо – оно имеет режущие края и большой проходной радиус;
уплотнительная система – резиновые прокладки и другие элементы, выполняющие задачи уплотнителей;
съемный патрубок – за счёт этого съемного элемента можно делать быстрое подсоединение шлангов или труб в какую-либо сторону;
режущая крышка улитки.

Любая жидкость, которую надо транспортировать насосу, является стоками, которые имеют агрессивные вещества – едкие газы, органические яды, кислоты и щелочи, разъедающие соли, а если еще активно применяется и бытовая химия, то еще и химические вещества.

Именно поэтому при установке все соединительные элементы и провода стараются максимально герметично защитить от попадания наружу ядовитой жидкости из насоса.

Эти насосные установки обязательно устанавливаются в местах, где ограничен доступ людей и есть доступ лишь техническому работнику, который время от времени будет подливать масло в насос.

Все нужные принадлежности, элементы или детали чаще всего уже включены в цену комплекта. А поэтому всевозможные крепежные направляющие к септикам, патрубок и так далее, все это уже у вас будет.

Для эффективной установки погружного насоса, его необходимо как бы одеть на направляющие с помощью специальных захватов, а после, с помощью троса опустить оборудование на нужную глубину, где под своим весом насос плотно садится на патрубок.

Для более продолжительной эксплуатации режущих частей, электрического двигателя и остальных элементов при монтаже и во время работы обязательно нужно установить автоматическую защиту, так как попадающие камни, палки или иные твердые предметы смогут повредить механизм устройства. При всей кажущейся сложности конструкций его принцип работы довольно прост.

Особенности установки

Монтаж любого насосного канализационного оборудования с установленными режущими механизмами для измельчения и вывода стоков с бытовыми отходами, фекалиями, твердыми частями ливневого дренажа, делается четко по инструкции, которая прилагается к определенной модели.

Инструкции по монтажу поверхностного канализационного оборудования сильно отличаются от инструкций по монтажу погружного насоса, потому все специалисты советуют делать установку какого-либо насоса только согласно инструкции, которая идет в комплекте с насосом. Только так, ваш насос будет работать в нормальном режиме.

Селезнёв Геннадий Антонович

Установка канализационного насоса с измельчителем

December 12, 2015

Насос погружной канализационный с измельчителем известен также как фекальный насос. Подобное оборудование позволяет производить автоматическую переработку достаточно грубых твердых частиц сточных вод, что существенно снижает вероятность засорения канализации.

Устройство и принцип функционирования

Канализационные насосы для дома – механизмы, эксплуатация которых способствует образованию избыточного уровня давления в системе. Это, в свою очередь, позволяет выполнять принудительный отвод нечистот.

Как только сточные воды переваливают через допустимые границы, насос погружной канализационный с измельчителем производит их откачку с одновременным дроблением твердых частиц. В результате нечистоты превращаются в жидкую однородную массу.

Поскольку подобным системам по долгу службы приходится неизбежно контактировать с влагой, рекомендуется установка канализационного насоса, изготовленного из материалов, способных противостоять коррозии.

Что касается отличительных конструктивных особенностей агрегатов данного плана, то здесь стоит выделить наличие широких проточных каналов, которые обеспечивают большую пропускную способность при прохождении нечистот крупной фракции. Определяющую роль здесь играет измельчитель, что позволяет предупредить засорение системы.

Конструктивные особенности

По внешнему виду такие агрегаты напоминают обычный пластиковый ящик, габариты которого не превышают размеры стандартного сливного бачка. При выполнении слива нечистоты попадают в корпус насоса, где происходит их переработка металлическими лопастями. Под давлением образованная однородная масса направляется к сливному стояку. Подобные агрегаты содержат клапан, который перекрывает доступ отработанных нечистот обратно в корпус.

Куда лучше поместить канализационный насос? Установка в бочке в помещение, на пол, в специально подготовленную нишу в стене – это лишь несколько вариантов монтажа подобных агрегатов. При этом местоположение канализационного стояка не играет определяющей роли при выборе места для расположения насосного оборудования.

Наиболее мощные, функциональные модели способны поднимать переработанные нечистоты по трубным соединениям в вертикальном направлении на 10 м, а по горизонтали – более чем на 100 м.

Бытовые канализационные насосы с измельчителем условно разделяют на отдельные категории:

Полупогружные и погружные.
Наружные для отработки горячих сточных вод.
Наружные для работы с холодными водами.

Установка канализационного насоса погружного и полупогружного типа позволяет производить эффективную откачку чистых вод и нечистот с мелкими частицами температурой до +40 о С.

Оборудование для работы с холодными сточными водами применяется для отвода жидкости от унитазов, раковин, септиков и душевых кабин. Подобные модели представлены в виде наиболее компактных емкостей. Наличие надежных ножей позволяет запросто перерабатывать густые отходы. А производительный движок дает возможность быстро направлять нечистоты к канализационному стояку.

Бытовые канализационные насосы для работы с горячими сточными водами также оснащены мощными ножами, которые без труда перерабатывают материалы сравнительно небольшой фракции при попадании в унитаз или раковину.

Материалы изготовления

Для производства функциональных элементов, которые соприкасаются с жидкостью в процессе работы, применяются:

Полимеры – достаточно прочные основы, которые дают возможность снизить общую стоимость агрегатов.
Нержавеющая сталь – обеспечивает особую долговечность оборудования.
Чугун – отличается наивысшей прочностью и надежным противодействием механическим нагрузкам. Недостатком таких конструкций считается внушительный вес, что может несколько затруднить монтаж в тех или иных условиях.

Насос канализационный с измельчителем – установка

Прежде чем приступать к монтажу оборудования, необходимо обратить внимание, каким диаметром обладает входной патрубок насоса, который должен соответствовать параметрам канализационной трубы, что выходит из унитаза. При несоответствии типоразмеров могут возникнуть трудности с созданием герметичного соединения.

Установка канализационного насоса своими руками производится в такой последовательности:

Подводящие трубы соединяются со всеми входными патрубками агрегата. При этом на 1 м длины соблюдается уклон в 3 см.
Насос монтируется на пол позади унитаза, помещается в статично установленную емкость либо встраивается в специально подготовленный проем в стене. Закрепляется конструкция крепежами, посаженными на пластиковые дюбели.
От сливного стояка до насоса прокладывается канализационная труба. Если существующие условия работы требуют монтажа нескольких объединенных между собой труб, во избежание протечек их соединения должны быть клеевыми, сварными либо паяными.
При потребности в вертикальном отведении канализационной трубы выполняется ее отворот от входящего отверстия насоса вверх не далее чем на 30 см. Только в таком случае можно рассчитывать на сохранение стабильного давления в системе, достаточного для эффективной работы агрегата.
Создается наклон сливной трубы, что обеспечивает отвод нечистот самотеком.
Элемент для переработки твердых нечистот подсоединяется к электропитанию.
Насос канализационный с измельчителем, установка которого завершена, проверяется на работоспособность. Все стыки и места соединений обследуются на предмет протечек.

Установка канализационного насоса в колодце

Отдельные модификации агрегатов с измельчителем успешно применяются не только для снижения вероятности возникновения засоров в канализации, но также могут быть использованы в качестве эффективного средства для очистки резервуаров для забора питьевой воды.

Установка канализационного насоса в колодце выполняется следующим образом. Для начала напорный патрубок агрегата соединяется с трубой, которая будет использована при выкачке воды. Справиться с задачей можно при помощи хомута, крепление которого зажимается отверткой или пассатижами.

Канализационные насосы сухой установки содержат обратный клапан, нуждающийся в проверке на работоспособность. Последнее позволяет избежать обратного возвращения воды в резервуар в процессе откачки.

Установка и фиксация дренажного агрегата производятся на ровной твердой поверхности. Напорный шланг помещается в колодец вертикально. При необходимости его следует зафиксировать на стенках резервуара, поскольку напор воды может оказаться достаточно сильным.

В завершение достаточно погрузить окончание трубы для откачки жидкости на дно колодца и подключить измельчительный агрегат к электросети. Во избежание поломки насоса в результате засорения илом и крупными частицами рекомендуется покупка специального поплавка, который выступит ориентиром для определения уровня воды.

Особенности эксплуатации

Насосное оборудование с механизмом для измельчения нечистот отлично справляется с переработкой средств личной гигиены, фекальных масс. Однако некоторым сравнительно маломощным агрегатам оказывается не под силу утилизация по-настоящему габаритных твердых отходов. Поэтому, во избежание быстрого выхода из строя, стоит следить за характером нечистот, которые проходят переработку таким оборудованием.

Устройствам, которые устанавливаются на кухне и служат для измельчения отходов, попадающих в сточные воды через раковину, ежедневно приходится работать с жирными нечистотами. Чтобы продлить срок службы насоса, который эксплуатируется в подобных условиях, рекомендуется выполнять его регулярную чистку. При несоблюдении данного требования внутренняя часть агрегата покроется обилием жировых отложений, и они не только будут источать зловоние, но в конечном итоге приведут к поломке оборудования.

Как предупредить неисправность?

При несоблюдении правил эксплуатации, указанных в технической документации, канализационный насос с измельчителем достаточно быстро приходит в негодность. Большинство поломок становятся следствием частого запуска агрегата «всухую» либо результатом засорения системы твердыми частицами крупной фракции.

Чтобы повысить срок эксплуатации, достаточно позаботиться об установке автоматической защиты режущих элементов и движка агрегата. Особенно важно это при эксплуатации насоса в загородном доме, где присутствует повышенная вероятность попадания в канализацию веток и камней. При отсутствии такой защиты придется намного чаще производить ремонт и обслуживание оборудования.

Преимущества

Установка канализационного насоса с измельчителем способствует переработке относительно твердых отходов, входящих в состав сточных вод. В результате повышается проходимость образуемой массы по трубам самого незначительного диаметра.

Среди прочих достоинств оборудования стоит выделить возможность подключения к бытовой технике, которая располагается ниже уровня трубопровода канализации. Благодаря этому можно обеспечить эффективный отвод нечистот из раковины или унитаза, установленного в подвальном помещении. Более того, мощности большинства насосов достаточно для эксплуатации сантехнического оборудования на значительном удалении от стояка.

Недостатки

У функциональных насосов с измельчителем имеются и некоторые минусы:

Эксплуатация приборов невозможна в случае отключения электричества.
Присутствует потребность в выполнении частой очистки агрегатов, подсоединенных к раковине, ввиду засорения жировыми отложениями.
Повышаются затраты при обустройстве канализационной системы.

Канализационный насос с измельчительным механизмом – довольно простое, но в то же время высокоэффективное оборудование. При выборе агрегата для обслуживания канализационной системы частного дома особое внимание следует уделять показателю мощности и производительности.

Благодаря выполнению правильной установки, эксплуатации согласно требованиям технической документации, своевременному ремонту и обслуживанию, канализационные насосы для дома способны служить на протяжении долгих лет без необходимости замены основных функциональных узлов и важных деталей.

Красное вино может спасти от гибели клетки мозга? Любите красное вино и пьете его в умеренных количествах, чтобы помочь своему сердцу? Теперь вы будете помогать еще и своему мозгу.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Каково быть девственницей в 30 лет? Каково, интересно, женщинам, которые не занимались сексом практически до достижения среднего возраста.

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют. Обращайте внимание на свое тело. Если вы замети.

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

Главное меню » Канализация » Насосы » Насос для канализации с измельчителем: принцип действия, предназначение, выбор и установка

Насос для канализации с измельчителем: принцип действия, предназначение, выбор и установка

Канализационная система в доме – это сложный и важный момент при проведении сантехнических работ. Чаще всего, при ее проведении допускается множество ошибок, и возникают ограничения, которые не позволяют дизайнерам распланировать помещения так, чтобы жилище стало более комфортным для проживания. В канализационной системе сточные воды должны двигаться самотеком.

Кроме того, необходимо строго соблюдать повороты трубы и углы их наклона. Если эти условия не соблюдать, система будет часто засоряться. Решением при перепланировке, обустройстве или проектировании домов, квартир или офисов станет бытовой фекальный насос (поверхностный или погружной) для принудительной канализации с измельчителем.

Принцип действия и устройство

Канализационный насос – это центробежное устройство, которое создает избыточное давление в системе.

Создаваемое давление обеспечивает принудительный отвод сточных вод. Все детали устройства размещаются в герметичном корпусе, производимом из металла или полимеров.

Когда сточные воды достигают определенного уровня, насос начинает их откачивать. Измельчитель, находящийся в агрегате, начинает дробить все виды стоков и превращает их однородную массу.

Все модели насосов при работе неизбежно контактируют с водой. Для их изготовления применяются материалы, которые могут противостоять коррозии.

Конструктивной особенностью агрегатов являются широкие проточные каналы для перекачивания сточных вод с крупными фракциями, диаметр которых может достигать 10 см .

Сточные воды, считающиеся химически агрессивной средой, определили материалы, из которых производятся устройства. Детали, непосредственно соприкасающиеся с откачиваемой жидкостью, производятся из:

Нержавеющей стали. Этот материал обеспечивает долговечность работы насоса;
Полимеров. Эти материалы позволили снизить стоимость туалетных насосов;
Чугуна. Агрегаты из этого материала являются самыми прочными и долговечными. К их недостаткам относится вес, что усложняет установку агрегатов.

По обустройству рабочего патрубка, насосы делятся на резервуары с горизонтальным и вертикальным расположением. Расположение патрубка практически не влияет на рабочие характеристики приборов. Но самым оптимальным считается его вертикальное расположение.

Фекальные канализационные насосы с измельчителями для дачи или дома условно делятся на несколько категорий:

Погружные и полупогружные;
Наружные — для работы с холодными сточными водами;
Наружные — для работы с горячими сточными водами.

Погружные агрегаты хорошо справляются с откачкой чистых и грязных вод. Их помещают на глубину до 10 метров. Они откачивают жидкость с температурой до +40 градусов.

Устройства для работы с холодными стоками используются для откачивания сточных вод от раковины, унитаза, мойки, душевой кабины и септиков. Такие модели представляют собой компактную емкость. Ножи измельчителя успешно справляются с густыми отходами и при помощи насоса транспортируют сточные воды к канализационному стояку.

Измельчитель помещается в верхнюю часть корпуса. Сточные воды попадают в сборник самотеком. При образовании определенного уровня воды, запускается мембранное стартовое устройство мотора. приводящего в движение ножи.

Модели для работы с горячими стоками оснащаются мощными ножами. которые без труда перемалывают небольшие предметы, случайно попадающие в раковину или унитаз. Какую канализационную систему лучше выбрать для загородного дома узнайте из этой статьи .

Оборудование для горячих стоков может выдерживать температуру до +90 градусов и хорошо справляется с измельчением густых отходов.

Такие устройства можно подключать к посудомоечным или стиральным машинам, к душевым кабинам, гидромассажным ваннам и к унитазу. Твердые отходы, которые случайно попадают в систему, не могут привести к засору, так как они скапливаются на дне насоса, а затем успешно перемалываются.

Преимущества и недостатки

Среди преимуществ канализационных насосов с измельчителем можно выделить следующие параметры:

Оборудование хорошо измельчает все крупные фракции, которые находятся в составе сточных вод. Масса, образуемая после измельчения, хорошо проходит по трубам небольшого диаметра.
Установка приборов позволяет подключать бытовую технику, которая находится ниже уровня канализационного трубопровода. За счет этого кухню можно обустроить в подвальном помещении.
Возможности агрегатов позволяют устанавливать сантехническое оборудование на большом расстоянии от стояка.

Есть у фекальных насосов и свои недостатки:

Приборами невозможно пользоваться при отключении электричества;
Необходимость очистки приборов, подключенных к раковине, по причине жировых отложений;
Повышение затрат на использование канализационной системы;
Верхнее расположение измельчителя для работы с холодными стоками. Такое положение ножей не позволяет резать все попавшие в резервуар предметы, что выводит из строя канализационную систему.

Особенности эксплуатации

Оборудование с измельчителем для унитаза хорошо справляется с перекачиванием фекальных масс, измельчением туалетной бумаги и некоторых других средств личной гигиены. но не может перемалывать твердые отходы. При их попадании, агрегат может испортиться.

Насос, устанавливаемый на кухне. работает с жирными сточными водами. Для его продолжительной эксплуатации требуется периодическая чистка.

Если этого не делать, то во внутренней части агрегата образуются жировые отложения, которые не только будут распространять неприятные запахи, но и приведут к поломке агрегата.

Как предупредить поломку?

Туалетные насосы могут выйти из строя, если не соблюдать правила эксплуатации, указанные в паспорте. Поломка устройства может произойти от его запуска «всухую» или из-за сильно загрязненных фекальных масс с крупными фракциями.

Для повышения срока эксплуатации важно использовать автоматическую защиту для мотора и режущих элементов. Особенно важно ее применить в загородных домах, где существует риск попадания в канализационный сток камней и веток. При отсутствии защиты, главные узлы устройства будут выходить из строя.

Канализационные насосы – это достаточно простое, но полезное оборудование. При его выборе нужно обращать внимание на производительность приборов и мощность. При соблюдении инструкции по эксплуатации, насос будет служить долгие годы без замены самых важных деталей.

No related posts.

Источники: http://stoki.guru/nasosy/kanalizacionnye-nasosy/nasosy-dlya-kanalizacii-s-izmelchitelem-vidy-i-cena.html, http://fb.ru/article/219329/ustanovka-kanalizatsionnogo-nasosa-s-izmelchitelem, http://sansovet.com/kanalizaciya/nasosy/s-izmelchitelem.html

septikman.ru

погружные бытовые изделия, инструкция по выбору, видео и фото

Стоки канализационной системы часто загрязнены довольно крупным мусором и одним из средств борьбы с ним является фекальный насос с измельчителем. В данном обзоре я подробно объясню, зачем нужны подобные аппараты и как они работают. А на десерт расскажу о наиболее популярных и надежных моделях.

Насос измельчитель установленный в выгребной яме.

Где находят применение насосы с измельчителем

Многие ошибочно полагают, что канализационные насосы с измельчителем используются только для перекачки канализационных бытовых стоков.

Тем не менее, сфера их применения намного шире:

Едва ли не половина заказчиков подобного оборудования это средние и крупные промышленные предприятия, особенно те, которые специализируются на производстве пищевой продукции. Им санстанция попросту не даст разрешение на работу, если не установлены фекальные насосы с измельчителем;
Столовые, кафе, рестораны, в общем, любые виды общепита без подобного оборудования открыть можно, но здесь насос с режущим механизмом для канализации уже является насущной необходимостью. Без такого аппарата работникам заведения придется постоянно вызывать аварийку или самим через день чистить канализацию;

Станция с измельчителем для небольших ресторанно-гостиничных комплексов.

По этой же причине фекальный насос с измельчителем устанавливают все опытные владельцы гостиниц, спортзалов, концертных залов и даже бензозаправок, ведь культура пользования отхожими местами у народа пока еще на довольно низком уровне;
Этими же насосами ведется откачка грунтовых или паводковых вод из сборных резервуаров. Особенно это касается системы ливневой канализации. Плюс на больших стройках в котлованах обязательно устанавливается такое оборудование;

Сема установки и работы погружного аппарата с поплавковым выключателем.

Дачники покупают насос измельчитель для полива огорода из ближайшего природного водоема. Ведь какой бы ни был чистый водоем, а в нем обязательно есть водоросли, мелкая живность или просто придонный ил;
И наконец, любой хороший хозяин частного дома с автономной канализацией знает, что для нормального функционирования и качественной утилизации канализационных стоков нужно обязательно установить фекальный насос с измельчителем.

Секрет нормальной работы подобной аппаратуры заключается именно в наличии измельчителя. Если вы поставите более мощный насос, не оборудованный измельчителем, то даю вам гарантию, что максимум через пару месяцев активной эксплуатации он забьется. Для откачки любых загрязненных стоков насос измельчитель обязателен.

Варианты установки погружного насоса в выгребной яме.

Как работает подобное насосное оборудование

Фекальные насосы с измельчителем не сильно отличаются от обычных агрегатов. В них точно также есть силовая установка (электродвигатель), рабочая перекачивающая камера с крыльчаткой и маховиком, патрубки входа и выхода, на которых установлены клапана и блок управления с автоматизированной системой запуска и остановки.

Схема стандартного насоса.

Как вы понимаете, главным отличием является дополнительно установленный измельчитель. Он представляет собой отдельный блок с системой ножей.

Конструкция таких блоков может быть различной.

Шнековый измельчитель.

Одна из самых распространенных конструкций это конусный шнек с заточенными лопастями. Такая своеобразная крыльчатка создает центробежное давление жидкости, в результате чего жесткие вкрапления перемалываются до приемлемой фракции;
Другая популярная схема отчасти напоминает работу обычной мясорубки, только движение жидкости идет в обратном направлении. Остро заточенные ножи крыльчатки притерты к нижней наружной плоскости всасывающего цилиндра;

Измельчитель работающий по принципу мясорубки.

Есть система, где ножи устанавливаются еще до захода в рабочий цилиндр на крыльчатке, которая работает соосно;
Существует также система, в которой сам нож установлен неподвижно, а измельчение происходит в результате вращения лопастей крыльчатки.

Система с жестко закрепленным ножом.

Сказать какая из представленных выше конструкций лучше или надежней невозможно. В данном случае я рекомендую ориентироваться на авторитет фирмы и страну производителя.

Основные виды оборудования

Насос с режущим механизмом для канализации бывает:

наружный,
погружной.
полупогружной.

В рамках данной статьи подробно рассказывать о наружных системах я не вижу особого смысла. Дело в том, что такие агрегаты стационарно устанавливаются на промышленных предприятиях, они имеют серьезную мощность и рассчитаны на большие объемы. Естественно для бытовой сферы и даже для малого бизнеса они не подходят.

Стационарный промышленный поверхностный насос.

Полупогружные насосы заглубляются в загрязненную жидкость либо частично, либо кратковременно на малую глубину. Чаще всего они устанавливаются стационарно и имеют поплавковый выключатель. То есть когда жидкость доходит до определенного уровня насос включается и, как только уровень жидкости нормализуется, он выключается.

Но честно сказать наш народ полупогружные аппараты не жалует. Цена у таких насосов практически такая же, как и у погружных, а сфера использования гораздо уже. Проще заплатить практически те же деньги за погружной насос, который при необходимости можно ставить как сверху, так и заглублять до нескольких десятков метров.

Фекальный агрегат с измельчителем полупогружного типа.

Более всего распространены именно погружные агрегаты. В домашних условиях их можно использовать по необходимости. К примеру, хозяин покупает один погружной насос и использует его на все случаи жизни.

То есть, наполнился септик, в него опускается насос и откачиваются стоки. Пришло время откачать переполненный дренажный колодец, переносим насос в него и качаем. Нужно полить огород из ближайшего пруда, здесь также выручит все тот же погружной насос. В среднем рабочая глубина таких аппаратов колеблется в районе 5 – 12м.

Погружные аппараты с измельчителем.

Многие считают, что бытовой фекальный насос измельчитель, который устанавливается на унитаз или кухонный слив, относится к наружным конструкциям. Так вот эти приспособления также оборудуются погружными видами насосов, только мощность и габариты у них меньше.

Бытовой измельчитель в пластиковом корпусе.

На что обращать внимание при выборе

Конечно, в любом насосе есть инструкция, но она содержит сухой перечень характеристик, в лучшем случае в прилагаемой документации еще есть алгоритм установки своими руками. А вот какие параметры при выборе самые важные простой обыватель зачастую представляет довольно туманно и об этом, мы поговорим далее.

Что касается рабочего напряжения, то практически все модели, предназначенные для бытовой эксплуатации, работают от стандартной сети в 220V. Если вам предлагают насос с трехфазным подключением и рабочим напряжением 380V, я советую два раза подумать, нужна ли вам такая мощность.

Возможно, вам просто хотят «впарить» залежавшийся товар. Вы его купите, потом вам нужно будет заплатить электрику за правильное подключение, а в результате окажется, что такая заоблачная мощность вам и не нужна.

Характеристики одного из аппаратов.

Кроме рабочего напряжения есть еще такой важный показатель как мощность электродвигателя. Для сезонного использования на даче, как правило, достаточно аппарата с мощностью до 700Вт. Для круглогодичной разноплановой эксплуатации в частном доме нужно уже брать минимум 1 – 1,5кВт.

Точно так же, как и обычные, фекальные насосы с измельчителем классифицируются по производительности.

Под этим термином подразумевается количество литров жидкости перекачанных за минуту:

Минимум, на который следует ориентироваться 150л/м;
В среднем же агрегат на 1 – 1,5кВт выдает 500 – 700л/м.

Важной характеристикой является создаваемый напор. Данный параметр показывает, на какую высоту насос способен качать жидкость по вертикали. По этому показателю вы также можете рассчитать расстояние гарантированной подачи жидкости по горизонтали. Здесь 1м подачи жидкости по вертикали равен 4м подачи жидкости по горизонтали.

График мощности фекального насоса с измельчителем.

Так как данное оборудование будет эксплуатироваться в крайне агрессивной среде, важно не ошибиться с выбором материала корпуса:

Сейчас самыми лучшими считаются корпуса из нержавейки, но они будут стоить дороже;
Не менее надежными и долговечными являются чугунные корпуса, плюс цена на них значительно ниже. Хотя такая аппаратура довольно тяжелая, кроме того чугун материал ломкий и при неосторожном обращении, к примеру, падении, корпус может лопнуть;

Аппарат с чугунным корпусом.

Современный пластик весьма устойчивый, прочный и надежный, но в этом случае нужно смотреть на авторитет производителя.

Единственное что я вам не рекомендую брать это насосы в стальных окрашенных корпусах. Краска рано или поздно облупится и в агрессивной среде сталь начнет активно разъедать коррозия.

Аппарат с корпусом из нержавейки.

Некоторые аппараты дополнительно оборудуются поплавковым датчиком, он является хорошей страховкой для забывчивых хозяев. Покупать аппарат с такой опцией или нет, решайте сами, ведь поплавковый датчик довольно легко сделать своими руками.

Коль насос погружной, то есть параметр максимальной глубины погружения. Но это фактически, то же самое, что и величина напора. Иными словами, если в документах не указана величина напора, смотрите на глубину погружения.

Хотя напор это более точная характеристика, так как он указывает на фактическую высоту водяного столба. В то время как максимальная глубина погружения отсчитывается от зеркала воды, за которым может следовать еще несколько метров подъема.

Схема бытового аппарата с измельчителем.

Едва ли не главным параметром характеризующим насос измельчитель является максимальный размер частиц, которые он способен перемолоть. Для бытовых аппаратов нормальным, средним показателем считается 30 мм.

Зачастую подобная аппаратура работает в холодной воде, но если вы планируете установить насос с режущим механизмом для канализации на домашней или к примеру, ресторанной кухне, то убедитесь что он может работать с горячей жидкостью до 90 ºС.

Что касается автоматики, то нужными опциями будут защита от перегрева силовой установки (электродвигателя), датчик холостого хода (без воды), датчик заклинивания ножей и защита от перепадов напряжения.

Насос измельчитель встроенный в кухонный комплекс.

Есть еще одна мелочь, которая не прописана в инструкции и о которой зачастую забывают. Это наличие сервисного центра где-то неподалеку от вас. Ведь если насос сломается, не важно, на гарантии он или нет, везти его в ремонт за тридевять земель совсем не «нарядно».

Лидеры рынка фекальных насосов с измельчителем

Сейчас выбор подобного товара довольно широк и даже вкратце, охарактеризовать все авторитетные бренды проблематично, поэтому я выбрал 4 фирмы, которые давно работают на нашем рынке и зарекомендовали себя с хорошей стороны.

Оборудование Grundfos

Грундфос измельчитель немецкого производства. Это оборудование давно доказало свою надежность и единственное в чем можно упрекнуть такие насосы это внушительная цена. Но согласитесь, в нашей стране едва ли не каждый подросток знает, что немецкое качество стоит своих денег.

Режущий механизм в насосах Grundfos.

Модельный ряд у немцев довольно широкий, начиная от стационарных насосных станций и заканчивая миниат

kanalizaciya-expert.ru

для выгребных ям, бытовой, для дачи, цена

Когда с работой не справляются дренажные перекачивающие агрегаты, на помощь может прийти насос фекальный погружной с измельчителем. Можно приобрести также полупогружную или поверхностную модель в зависимости от конкретных условий. Несмотря на отличия в технических характеристиках и разные способы установки этих изделий, все они имеют общее принципиальное отличие от машин иного предназначения – способность перерабатывать крупные, но мягкие длинноволокнистые включения.

Назначение агрегатов

Кажется, что название определяет, для каких целей используется фекальный насос с измельчителем – для выгребных ям, резервуаров септиков и пр. На самом деле, сфера применения таких агрегатов значительно шире. Специальные приспособления способны измельчать не только фекалии, но и другие органические включения – опавшую листву, водоросли, пищевые отходы и пр. Таким образом обеспечивается проходимость загрязненных стоков через насос, снижается нагрузка на мотор и вероятность его заклинивания. Благодаря этому бытовые фекальные насосы с измельчителем подходят для транспортировки ливневых и дождевых вод с листьями, стоков с кухонной раковины и посудомоечной машины.

Модели с измельчителями подходят для канализационных систем там, где из-за большого количества пользователей нельзя проконтролировать отсутствие посторонних предметов в стоках — в кемпингах, на предприятиях.
Эффективным оказывается их применение на пищеблоках, где в слив попадают очистки овощей и остатки еды при мытье посуды.
С помощью агрегатов данного типа можно перекачивать воду из естественных водоемов и затопленных котлованов для осушения, а также подавать из озера или пруда воду, в которой содержится ил (органическое удобрение) для полива.

На фото фекальный насос и измельчители

Необходимы фекальные насосы и в тех случаях, когда канализационная система выполняется из труб с небольшим сечением (до 50 мм).

Принцип работы

Измельчение мягких (в большинстве случаев – органических) включений в агрегатах данного типа может производиться различными способами.

Крыльчатка особой формы – шнековой конусной с лопастями, заточенными по наружной стороне.
Эффект ножниц, создаваемый близким расположением лопастей с острыми краями к нижней внутренней поверхности цилиндра.
Отдельно, но соосно крыльчатке установленные перед входом в камеру ножи.
Ножевой блок, установленный отдельно и работающий при помощи редукторной передачи.

В остальном принцип работы и устройство фекальных насосов практически не отличается от аналогичных параметров дренажных моделей. Перекачивающие агрегаты с измельчителями также состоят из корпуса, электрического двигателя (для бытовых моделей – рассчитанного на питание 220, а для промышленных – 380 вольт).

Еще одной отличительной особенностью фекальных моделей является использование прочных и химостойких материалов для изготовления корпуса и основных узлов агрегатов. Это позволяет применять фекальный насос с режущим механизмом без всякого риска получить абразивные повреждения при попадании в стоки песка или других мелких твердых примесей, а также при наличии в воде агрессивных веществ (например, чистящих, моющих, дезинфицирующих средств).

Материалами для изготовления корпуса могут служить:

нержавеющая сталь,
чугун,
пластик (бюджетные модели, не рассчитанные на очень интенсивную эксплуатацию).

Фекальный насос с чугунном корпусом

Вал с ножами и рабочее колесо могут быть выполнены из нержавейки либо стали с защитным (от коррозии и абразивного воздействия примесей) покрытием.

Виды моделей

Все перекачивающие агрегаты можно разделить на три типа по месту и способу монтажа.

Погружной фекальный насос с измельчителем для откачки выгребных ям или других резервуаров работает в толще воды. Его преимущество – большая подъемная возможность, измельчение включений диаметром до 50 мм. Недостатком варианта является сложность осмотра, обслуживания и ремонта оборудования.
Погружной насос в канализационном резервуаре
Поверхностные агрегаты располагаются на суше, сточные воды в камеру поступает через специальную трубу или шланг с большим диаметром. Подобные поверхностные фекальные насосы используют когда размер включений составляет не более 5 мм, так как они не имеют измельчителя
Если канализационный стояк, септик или выгребная яма находятся выше уровня точки слива (например, когда туалет или моечная расположены в подвальном помещении), специальный поверхностный агрегат устанавливают рядом с точкой слива (унитазом, кухонной мойкой и пр.).
Наружный бытовой насос с измельчителем для принудительной канализации устанавливается рядом с унитазом
Полупогружные насосы устанавливаются в большинстве случаев в приемных колодцах с гидроизоляцией и не имеют измельчителей. Диаметр частиц должен быть не более 15 мм.
У полупогружного фекального насоса всасывающая часть погружена в жидкость, а двигатель находится на поверхности, что обеспечивает его воздушное охлаждение

Можно классифицировать технику по сфере применения:

Промышленные фекальные насосы с измельчителем, к которым относятся агрегаты для крупных объектов (предприятий, ремонтных мастерских, офисных зданий и учреждений), а также модели, транспортирующие жидкость от коллектора жилого дома до центрального трубопровода системы, и используемые для опустошения септиков или выгребных ям (хотя маломощные агрегаты этого типа можно отнести к бытовым).
К категории бытовой техники относят насосы для унитазов и кухонь, устанавливаемые в квартирах и частных домах.

Важным параметром для оценки и сравнения моделей при выборе является способность перекачивающих агрегатов выдерживать высокую температуру жидкости.

Насос для фекальных масс с измельчителем, использующийся только в туалете, обычно выбирают на работу с жидкостями низких температур.
Модели для кухни или общего коллектора, куда заводятся стоки стиральной и посудомоечной машины, способны выдерживать температуру до 80-90° C.

Установка насосов

Способ установки насоса зависит от его типа, а тот, в определенной мере – от режима эксплуатации.

Для постоянной работы

Для постоянного перекачивания стоков целесообразно выбрать погружную или полупогружную модель фекального насоса. Говоря о полупогружных насосах, они устанавливаются стационарно и демонтируются только на время ремонта. Лучшее место для монтажа агрегатов данного типа – специально построенный приемный колодец. Его габаритные размеры должны быть не менее, чем 500х500х500 мм. Приемный колодец представляет собой своеобразный накопитель, в который заводятся все трубы системы (например, ветка из дома, бани, уличной душевой и пр.).

Важным нюансом установки агрегатов этого типа является необходимость точной настройки автоматики. Порог отключения насоса должен обеспечивать поддержание колодца постоянно в почти опустошенном состоянии, при этом не допуская захвата воздуха.

Для периодической откачки

Периодически погружной фекальный насос с измельчителем для дачи используется при опустошении содержимого септиков или выгребных ям. Устанавливать стационарный полупогружной или поверхностный агрегат в данном случае нецелесообразно. При использовании переносных погружных моделей важно обеспечить плавную и точную установку агрегата на место, для чего часто используются трос и специальные направляющие. Двигаясь по ним, насос занимает правильное положение, а после опорожнения резервуара аналогичным образом извлекается.

Монтаж погружного фекального насоса в резервуаре

Для продления срока службы техники, погружные фекальные насосы с измельчителем для дачи перед хранением во время перерыва в эксплуатации в обязательном порядке очищают и высушивают, после чего отправляют в сухое отапливаемое помещения (подсобку, кладовую, гараж и т.п.).

Погружные фекальные насосы могут также устанавливаться и стационарно

Агрегаты для унитазов в домах и квартирах

Бытовые модели для унитазов рассчитаны на широкий круг потребителей, поэтому их конструкция максимально унифицирована и не требует проведения сложных работ при установке, нет необходимости и в настройке оборудования.

Все элементы конструкции помещаются в одном корпусе из прочного пластика, поэтому пользователю не потребуется выполнять сборку. На этом же корпусе располагаются соединительные фланцы с уплотняющими вкладками (его используют для прямого подключения насоса к унитазу). Соединение в канализационным трубопроводов осуществляется при помощи специальных патрубков. Их количество может быть разным, наличие более, чем одного патрубка дает возможность подключения к насосу дополнительных точек слива.

Насос измельчитель для туалета Grundfos Sololift2

Включение перекачивающего агрегата происходит в автоматическом режиме – двигатель включается сразу же при поступлении жидкости в систему и отключается при опорожнении емкости.

Более подробно про туалетный насос-измельчитель для принудительной канализации и его применение мы рассказали в отдельной статье.
Популярными канализационными агрегатами являются фекальные насосы Грундфос от одноименного датского производителя. Обзор различных моделей есть у нас на сайте.
А советы по выбору гидроаккумулятора можно найти здесь.

На что обратить внимание при покупке

Мощность насоса напрямую влияет на его возможности — производительность, напор, способность перекачивать воду с большим количеством примесей. Но чем больше мощность, тем больше энергопотребление агрегата.
Корпус и основные узлы (ножи, крыльчатка, вал) должны быть изготовлены из прочных материалов (износостойкого пластика, чугуна, стали).
Наличие защитных устройств обеспечит безаварийную и безопасную работу насосов. Защитой от перегрева можно пренебречь при эксплуатации погружных моделей – они охлаждаются естественным образом, окружающей их жидкостью. Агрегаты также должны оснащаться поплавковыми выключателями, контролирующими уровень жидкости, обратными клапанами, предотвращающими ток воды в противоположном направлении.
Не всегда самая дорогая модель имеет лучшие характеристики. Отзывы пользователей и мнения специалистов по каждой модели можно найти в Интернете. Не лишней будет и консультация профессионала.
Известные бренды, как правило, имеют разветвленные сети пунктов сервисного обслуживания. Это облегчает решение проблем при поломке. Проверьте, есть ли такой сервисный центр в вашем населенном пункте. Не стоит покупать агрегат марки, у которой лишь несколько сервисов, каждый из которых находится на значительном удалении.

okanalizacii.ru

Выбор и установка насосов для канализации с измельчителем

Принцип действия и устройство

Канализационный насос – это центробежное устройство, которое создает избыточное давление в системе.

Еще одной конструктивной особенностью прибора является измельчитель, предназначающийся для разрезания крупных частиц. Этот элемент конструкции предупреждает засорение системы.
Сточные воды, считающиеся химически агрессивной средой, определили материалы, из которых производятся устройства. Детали, непосредственно соприкасающиеся с откачиваемой жидкостью, производятся из:
Нержавеющей стали. Этот материал обеспечивает долговечность работы насоса;
Полимеров. Эти материалы позволили снизить стоимость туалетных насосов;
Чугуна. Агрегаты из этого материала являются самыми прочными и долговечными. К их недостаткам относится вес, что усложняет установку агрегатов.
По обустройству рабочего патрубка, насосы делятся на резервуары с горизонтальным и вертикальным расположением. Расположение патрубка практически не влияет на рабочие характеристики приборов. Но самым оптимальным считается его вертикальное расположение.
Виды
Фекальные канализационные насосы с измельчителями для дачи или дома условно делятся на несколько категорий:
Погружные и полупогружные;
Наружные — для работы с холодными сточными водами;
Наружные — для работы с горячими сточными водами.
Погружные агрегаты хорошо справляются с откачкой чистых и грязных вод. Их помещают на глубину до 10 метров. Они откачивают жидкость с температурой до +40 градусов.
Устройства для работы с холодными стоками используются для откачивания сточных вод от раковины, унитаза, мойки, душевой кабины и септиков. Такие модели представляют собой компактную емкость. Ножи измельчителя успешно справляются с густыми отходами и при помощи насоса транспортируют сточные воды к канализационному стояку.
Измельчитель помещается в верхнюю часть корпуса. Сточные воды попадают в сборник самотеком. При образовании определенного уровня воды, запускается мембранное стартовое устройство мотора, приводящего в движение ножи.
Модели для работы с горячими стоками оснащаются мощными ножами, которые без труда перемалывают небольшие предметы, случайно попадающие в раковину или унитаз. Какую канализационную систему лучше выбрать для загородного дома узнайте из этой статьи.
Оборудование для горячих стоков может выдерживать температуру до +90 градусов и хорошо справляется с измельчением густых отходов.
Такие устройства можно подключать к посудомоечным или стиральным машинам, к душевым кабинам, гидромассажным ваннам и к унитазу. Твердые отходы, которые случайно попадают в систему, не могут привести к засору, так как они скапливаются на дне насоса, а затем успешно перемалываются.
Преимущества и недостатки
Среди преимуществ канализационных насосов с измельчителем можно выделить следующие параметры:
Оборудование хорошо измельчает все крупные фракции, которые находятся в составе сточных вод. Масса, образуемая после измельчения, хорошо проходит по трубам небольшого диаметра.
Установка приборов позволяет подключать бытовую технику, которая находится ниже уровня канализационного трубопровода. За счет этого кухню можно обустроить в подвальном помещении.
Возможности агрегатов позволяют устанавливать сантехническое оборудование на большом расстоянии от стояка.
Есть у фекальных насосов и свои недостатки:
Приборами невозможно пользоваться при отключении электричества;
Необходимость очистки приборов, подключенных к раковине, по причине жировых отложений;
Повышение затрат на использование канализационной системы;
Верхнее расположение измельчителя для работы с холодными стоками. Такое положение ножей не позволяет резать все попавшие в резервуар предметы, что выводит из строя канализационную систему.
Рекомендации по выбору
При выборе оборудования нужно обратить внимание на напорные и расходные характеристики устройства. Выбор следует останавливать на моделях, у которых запас по этим показателям составляет до 30%, что продлевает срок работы агрегата.
Погружные модели применяются для технических нужд на загородных участках. Их устанавливают для очищения прудов, канализационных отстойников или подвалов от переработанных стоков. Такие модели защищены от поломок при «сухом» запуске. Это важное требование при продолжительной работе устройства.
Погружные устройства устанавливают только вертикально. Режущий элемент располагается со стороны патрубка, чем обеспечивается достаточный угол наклона для беспрепятственной работы прибора.
Наружные модели для холодных и горячих стоков устанавливаются на поверхности. Их применение оправдано в частных домах и в квартирах. Они монтируются за раковиной или унитазом. Приборы отлично справляются с дроблением предметов, которые случайно попадают в канализационную систему. За счет острых ножей, все нерастворимые предметы легко превращаются в мелкую массу.
К основным характеристикам такого насоса относятся:
Возможность поднятия воды с глубины до 30 метров;
Измельчение частиц диаметром до 50 мм;
Прокачка до 300 кубических метров воды в час.
Обратите внимание. Режущий инструмент производится из нержавеющей стали. Наружные агрегаты за счет компактных размеров легко можно переносить и устанавливать в любом месте.
Установка
При установке насоса угол подъема и направление трубопровода значения не имеют. Главное правильно подобрать мощность устройства.
При прокладке труб должны отсутствовать острые углы, которые увеличат нагрузку на устройство и будут способствовать образованию засоров. Не понадобятся и трубы большого диаметра. Прибор обеспечивает достаточное давление и предотвращает засоры в трубах с диаметром в 45 мм.
Этапы установки:
Производим прокладку труб от места установки унитаза или раковины до места, где они подключаются к самотечной канализации;
Подключаем в этой точке трубу при помощи тройника;
Соединяем второй конец трубы с измельчителем;
Используем гофру для соединения измельчителя с унитазом. Сливное отверстие должно находиться выше входа в измельчитетль. В этом месте отвод жидкости происходит самотеком;
Подключаем оборудование к сети. Желательно использовать автомат или подключать его к отдельной электролинии, идущей от щитка.
Теперь можно пользоваться насосом.
Особенности эксплуатации
Оборудование с измельчителем для унитаза хорошо справляется с перекачиванием фекальных масс, измельчением туалетной бумаги и некоторых других средств личной гигиены, но не может перемалывать твердые отходы. При их попадании, агрегат может испортиться.
Насос, устанавливаемый на кухне, работает с жирными сточными водами. Для его продолжительной эксплуатации требуется периодическая чистка.
Если этого не делать, то во внутренней части агрегата образуются жировые отложения, которые не только будут распространять неприятные запахи, но и приведут к поломке агрегата.
Как предупредить поломку?
Туалетные насосы могут выйти из строя, если не соблюдать правила эксплуатации, указанные в паспорте. Поломка устройства может произойти от его запуска «всухую» или из-за сильно загрязненных фекальных масс с крупными фракциями.
Для повышения срока эксплуатации важно использовать автоматическую защиту для мотора и режущих элементов. Особенно важно ее применить в загородных домах, где существует риск попадания в канализационный сток камней и веток. При отсутствии защиты, главные узлы устройства будут выходить из строя.
Канализационные насосы – это достаточно простое, но полезное оборудование. При его выборе нужно обращать внимание на производительность приборов и мощность. При соблюдении инструкции по эксплуатации, насос будет служить долгие годы без замены самых важных деталей.
sansovet.com
основные виды и цена оборудования
Сегодня, когда есть множество различных технологий для самостоятельного обустройства автономной канализации, если невозможно подсоединиться к центральной канализационной магистрали, не так-то просто выбрать тот самый бытовой фекальный насос, который бы лучше всего подходил именно для вас.
Чтобы определить и запомнить все нюансы при выборе определенной модели бытового насоса, например, насосное оборудование с измельчителем, надо внимательно подходить к изучению проблемы выбора и приобретения.
Необходима информация не только о характеристиках, возможностях и производительности этого вида насосного канализационного оборудования, но требуются еще и знания, как установить насос и как затем его обслуживать, чтобы продлить время эксплуатации.

Сфера использования насосов с измельчителем
Это канализационное насосное оборудование используют, как правило, в бытовых условиях эксплуатации и сооружениях автономной канализации для загородного коттеджа, дачи или частного дома. Также используется для организаций сферы пищеблока, обслуживания предприятий или любого другого места, где находится массовое скопление людей и, естественно, которые пользуются канализацией.
Именно в общественных заведениях, где чаще всего высокий риск попадания в стоки канализации разных твердых предметов, которые необходимо измельчать, перед тем, как они попадут в трубы и забьют их, важно такое оборудование, как фекальный насос с измельчителем.
Для бытовых нужд этот насос выгодно покупать тем семьям, у которых есть дети, так как они случайно могут что-то кинуть в унитаз, или же, где живет большая семья, для которой нужно много готовить и сбрасывать части отходов и остатки еды в слив мойки. Ведь всегда так случается, что чем больше количество людей, тем сложней контролировать, чтобы в канализацию что-то крупное или твердое не попало.
К особым характеристикам установки фекального насоса с измельчителем также относится и его применение для откачки воды из водоемов, в которых жидкость, например, может содержать, попадающие частицы камыша или водоросли. Также это оборудование используется в разных производственных целях для вывода стоков с содержанием мягких частиц, не тверже пластика, стекла или камня.
Если подвести итог и попробовать все сложить в единую картинку, то получим огромный набор сфер, где используется канализационный насос с измельчителем для различных целей:
использование в пищеблоках, где большая концентрация выброса пищевых отходов;
установка для бытовых канализаций коттеджей, дач или частных домов;
обслуживание туристических лагерей, отелей, автозаправочных станций, кемпинга, ферм, супермаркетов и других организаций;
обслуживание производственных предприятий по изготовлению консервной, бумажной или иной продукции, где есть большое количество выбросов твердых отходов, переходящих в жидкие массы;
осушение после затопления цокольных помещений или погребов, а также прудов, озер, водоемов;
откачивание подземных или талых вод из котлованов во время какого-то строительства или чистки дренажных колодцев;
очистка резервуаров, септиков или отстойников любого вида.
Разновидности фекальных насосов
Все оборудование делится на четыре группы:
погружные;
наружные или поверхностные;
для холодного отвода воды;
для горячего отвода воды.
Поверхностный насос с измельчителем
Эта группа оборудования может монтироваться на любой поверхности. Этими местами расположения или площадками для установки насосов может быть место под мойкой, за унитазом или около любой другой сантехники в помещении.
Также поверхностные канализационные модели нередко устанавливают и снаружи помещений, чтобы выкачивать воду в небольших водоемах или прудах, заполненные колодцы и т. д. К общим характеристикам поверхностных насосов с измельчителем относятся следующие:
оптимальное количество воды перекачивания 4-500 м. куб./ч;
возможные размеры частиц в канализационных стоках для измельчителя 5-50 мм;
количество потребляемой энергии для эффективной работы 0,29-3,1 кВт;
напор поднятия воды на глубину 1,5-30 м;
для ряда моделей изготовители усмотрели шнур питания длиной 15-30 м;
требуемое напряжение 220 В.
Все режущие элементы измельчителя выполнены из высококачественной нержавеющей стали. Общая масса этих установок обычно небольшая, а поэтому они легко переставляются с места на место. Небольшая цена, малы габариты, а также устойчивость почти на любой поверхности, говорит про то, что этот насос можно смело выбирать для бытовых нужд.
Погружной насос с измельчителем
Этот вид оборудования великолепно работает не только в чистой среде, но и в воде разной степени загрязненности. Эти насосы, как ясно из названия, опускаются на небольшую глубину до 10 м, чтобы выкачивать воду температурной не более +40С.
Как правило, данное оборудование применяют для технических нужд, при очищении подвалов, обслуживании водоемов, а также септиков, резервуаров или канализационных отстойников от переработанных фекальных масс.
Зачастую погружные насосы имеют защиту от поломок при «сухом ходе» — это очень важное преимущество в работе этого оборудования. Для этого используется вмонтированный поплавковый переключатель, он помогает оборудованию автономно работать. Также поплавковое реле обеспечивает уровень выключения и отключения насоса именно такое, какое вы самостоятельно зададите.
За счет нескольких режимов установки поплавка, насос может сам отключаться тогда, когда завершается сброс канализационных стоков в систему и, наоборот, включаться, когда стоки доходят до определенного уровня и объема. Именно поэтому с помощью погружных насосов использовать канализацию довольно комфортно и удобно.
Но, кроме поплавкового реле, выполнение функции более важной защиты от «сухого хода» принадлежит уплотнению вала или двойной обмотке либо со стороны электромотора, либо – торцевой части в устройстве.
Пространство, которое находится между уплотнениями наполнено маслом. Это и есть основной элемент в защите. Именно масло дает возможность насосу работать определенное время без воды.
Эти насосы непременно должны постоянно находиться в вертикальном положении, чтобы режущему механизму, установленному со стороны патрубка входа, обеспечивался нормальный угол наклона относительно горизонта для эффективной и беспрепятственной работы.
Оборудование погружного насоса всегда изготавливается из нержавеющей стали или чугуна, обработанного антикоррозийной защитой. Конструкция всех патрубков такая, что всегда можно подсоединить к ним любое фланцевое или резьбовое соединение. Измельчитель расположен непосредственно на входе во входящее отверстие. А чтобы насосное оборудование можно было легко переносить, находится удобная ручка.
Почти все изготовители этих насосных установок, невзирая на их цену, используют только качественную изоляцию, относящейся к самой надежной и прочной – класса Е.

Монтаж насосного оборудования с измельчителем
У этого оборудования есть свои отличия и особенности в конструкции, требования к эксплуатации, а также установке. В отличие от других видов насосов фекальные установки с измельчителем состоят из следующих узлов и деталей:
ротор;
корпус – сделанный из прочного нержавеющего материала;
манжета – выступает в качестве уплотнительного материала;
статор – деталь, обмотанная устойчивым к перегреву проводом;
сетка – эта небольшая деталь является довольно важной для эффективной передачи воды;
масляная камера – эта камера непременно обязана быть в устройстве насоса, так как она защищает от перегрева уплотнители и детали;
вал – в месте, где находится манжета, вал защищается втулкой, сделанной из нержавеющей стали;
рабочее колесо – оно имеет режущие края и большой проходной радиус;
уплотнительная система – резиновые прокладки и другие элементы, выполняющие задачи уплотнителей;
съемный патрубок – за счёт этого съемного элемента можно делать быстрое подсоединение шлангов или труб в какую-либо сторону;
режущая крышка улитки.
Любая жидкость, которую надо транспортировать насосу, является стоками, которые имеют агрессивные вещества – едкие газы, органические яды, кислоты и щелочи, разъедающие соли, а если еще активно применяется и бытовая химия, то еще и химические вещества.
Именно поэтому при установке все соединительные элементы и провода стараются максимально герметично защитить от попадания наружу ядовитой жидкости из насоса.
Эти насосные установки обязательно устанавливаются в местах, где ограничен доступ людей и есть доступ лишь техническому работнику, который время от времени будет подливать масло в насос.
Все нужные принадлежности, элементы или детали чаще всего уже включены в цену комплекта. А поэтому всевозможные крепежные направляющие к септикам, патрубок и так далее, все это уже у вас будет.
Для эффективной установки погружного насоса, его необходимо как бы одеть на направляющие с помощью специальных захватов, а после, с помощью троса опустить оборудование на нужную глубину, где под своим весом насос плотно садится на патрубок.
Для более продолжительной эксплуатации режущих частей, электрического двигателя и остальных элементов при монтаже и во время работы обязательно нужно установить автоматическую защиту, так как попадающие камни, палки или иные твердые предметы смогут повредить механизм устройства. При всей кажущейся сложности конструкций его принцип работы довольно прост.
Особенности установки
Монтаж любого насосного канализационного оборудования с установленными режущими механизмами для измельчения и вывода стоков с бытовыми отходами, фекалиями, твердыми частями ливневого дренажа, делается четко по инструкции, которая прилагается к определенной модели.
Инструкции по монтажу поверхностного канализационного оборудования сильно отличаются от инструкций по монтажу погружного насоса, потому все специалисты советуют делать установку какого-либо насоса только согласно инструкции, которая идет в комплекте с насосом. Только так, ваш насос будет работать в нормальном режиме.

stoki.guru

РубрикаРазное

Насосы с измельчителем – Как выбрать фекальный насос с измельчителем: лучшие варианты

устройство, как работает, установка, лучшие бренды

Что такое принудительная канализация

Конструкция и принцип работы насоса с измельчителем

Зачем вообще нужен такой насос?

Разновидности оборудования

Аппараты для холодных стоков

Приборы для горячих стоков

Устройства компактного типа

Унитаз со встроенным насосом: сантехническая новинка

Важные характеристики насосов измельчителей

Мощность фекального насоса

Количество возможных подключений

Периодичность удаления отходов

К каким брендам стоит присмотреться?

Процедура подключения канализационного насоса

Выводы и полезное видео по теме

бытовые или промышленные » SanDizain.ru

Сфера применения фекальных насосов с режущим механизмом

Фекальный насос с режущим механизмом: типы, особенности

Погружные, полупогружные и поверхностные насосы с измельчителем

Режущий механизм насоса

На что обратить внимание при выборе фекального насоса с режущим механизмом

Материалы, используемые в производстве фекальных насосов

Промышленные и бытовые фекальные насосы

Как работает фекальный насос: видео

Виды фекальных насосов: фото

Канализационный насос с измельчителем — Все о септиках

Насосы для канализации с измельчителем: виды и цена

Сфера использования насосов с измельчителем

Разновидности фекальных насосов

Поверхностный насос с измельчителем

Погружной насос с измельчителем

Монтаж насосного оборудования с измельчителем

Особенности установки

Установка канализационного насоса с измельчителем

Устройство и принцип функционирования

Конструктивные особенности

Материалы изготовления

Насос канализационный с измельчителем – установка

Установка канализационного насоса в колодце

Особенности эксплуатации

Как предупредить неисправность?

Преимущества

Недостатки

Насос для канализации с измельчителем: принцип действия, предназначение, выбор и установка

Принцип действия и устройство

Преимущества и недостатки

Рекомендации по выбору

Особенности эксплуатации

Как предупредить поломку?

погружные бытовые изделия, инструкция по выбору, видео и фото

Где находят применение насосы с измельчителем

Как работает подобное насосное оборудование

Основные виды оборудования

На что обращать внимание при выборе

Лидеры рынка фекальных насосов с измельчителем

Оборудование Grundfos

для выгребных ям, бытовой, для дачи, цена

Назначение агрегатов

Принцип работы

Виды моделей

Установка насосов

Для постоянной работы

Для периодической откачки

Агрегаты для унитазов в домах и квартирах

Популярные модели и бренды

Grundfos (серия SEG)

Джилекс (серия Фекальник)

Sprut (модель V1300D)

Herz (серия WRS)

На что обратить внимание при покупке

Выбор и установка насосов для канализации с измельчителем

Принцип действия и устройство

Виды

Преимущества и недостатки

Рекомендации по выбору

Установка

Особенности эксплуатации

Как предупредить поломку?
