Стационарная циркулярная пила своими руками

Стационарная циркулярная пила своими руками
Тем людям кто часто занимается столярными работами для себя или на заказ, просто необходимо иметь в своей столярной мастерской стационарную циркулярную пилу. Работать на стационарном станке очень удобно и опять же положение спины прямое, что немаловажно при длительной и монотонной работе.

На сегодняшний день в магазинах имеется большой выбор станков и инструментов, но парой не по карману простому столяру и приходится выходить из положения применяя природную смекалку. К примеру мастер сделал стационарную пилу из ручной дисковой, как ему это удалось? Смотрим далее.

Материалы
1. ручная дисковая пила
2. фанера 11 мм
3. болты м-8 с мебельной шляпкой
4. шурупы
5. выключатель
6. провод
7. брус 40х40
8. мебельные направляющие

Инструменты
1. электролобзик
2. ручная дисковая пила
3. дрель
4. шуруповерт
5. молоток
6. отвертка
7. плоскогубцы
8. линейка

Процесс создания стационарной циркулярной пилы.

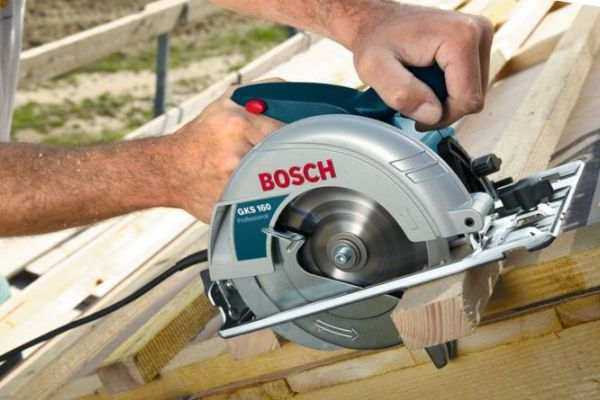

И так как было сказано выше, свою циркулярную пилу автор сделал из ручной дисковой, причем в конструкцию пилы не каких изменений внесено не было. Здесь просто делается стол, а подошва пилы крепится с нижней стороны столешницы, где предварительно сделан пропил под диск, сначала просверлены отверстия и потом пропилены. Из фанеры и бруса 40х40 создается основание.


Затем из фанеры выпиливается столешница, автор рекомендует использовать ламинированную или же лакированную, потому как поверхность ровная и гладкая. Как было оговорено делается пропил, по углам сверлятся отверстия под последующее крепление.

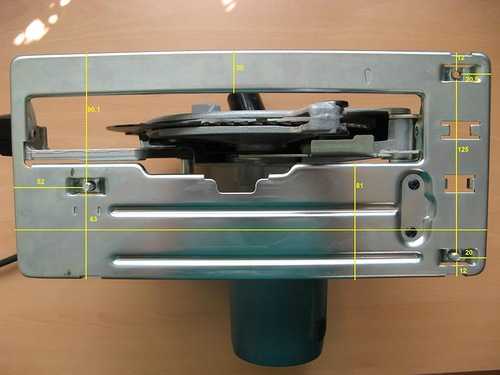

С нижней стороны столешницы крепится дисковая пила, при помощи болтов м-8, главным образом следует утопить шляпки болтов в фанере.

Установлен и подключен выключатель, кнопка пуска на пиле зафиксирована в нажатом положении, а выключатель подключен к розетке, таким образом пилу разбирать не требуется и что то подключать к ней.

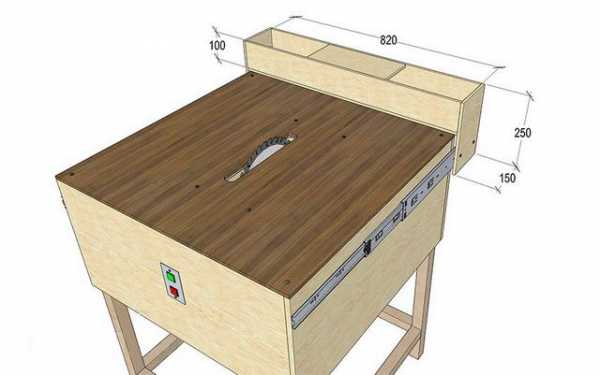

Так же для удобства ведения работ, был сделан передвижной упор на мебельных направляющих.

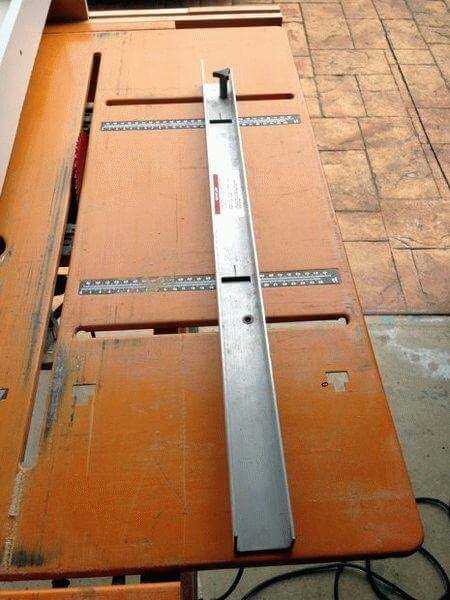

Продольный упор сделан из алюминиевого уголка.

Для его регулировки требуется ослабить болты и переместить на необходимое для последующей работы расстояние.

Но как вы понимаете при такой установке пилы будет потеряно 10-20 мм.

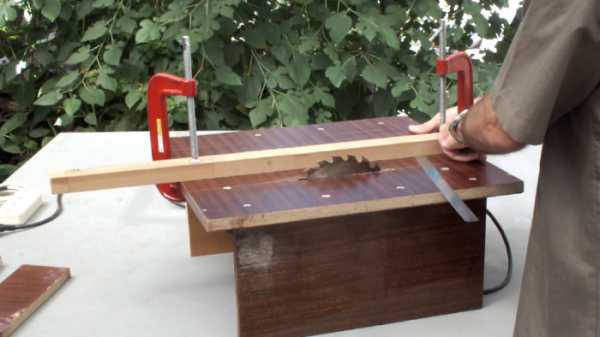

И вот собственно такая пила получилась у автора.


Так же вашему вниманию представлен видеоматериал из которого вы еще много чему научитесь. Приятного просмотра!


На этом заканчиваю рассказ. Спасибо за внимание! Заходите в гости чаще, не пропускайте новинки в мире самоделок!
Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Циркулярная пила своими руками: ручная, настольная и стационарная

Самодельная циркулярная пила вещь на хозяйстве не столь уж редкая и, безусловно, полезная. Сделать ее можно, имея лишь начальные навыки работы по металлу, приспособленный под верстак стол и аккуратность.

Циркулярная пила своими руками имеет смысл, если у Вас уже есть какой-то задел по материалам: куски стального уголка, профильной прямоугольной трубы и, особенно, двигатель. Или угловая дрель («болгарка»). Мотор можно присмотреть б/у на «железном» рынке, там они не редкость.

Ручной вариант из болгарки

Ручная циркулярная пила своими руками проще всего получается, если на хозяйстве уже есть болгарка. Достаточно внести всего два простых усовершенствования: скользящий упор и осевую рукоятку.

Скользящий упор – два куска мелкого металлического уголка, расположенных по обе стороны от рабочего органа: диска с зубьями, установленного вместо абразивного круга. Зазор – 3-4 мм с каждой стороны. Горизонтальные кромки уголков нужно закруглить снизу, чтобы не цеплялись за обрабатываемую деталь. Уголки нужно соединить поперечными связями спереди и сзади. Для этого подойдут болты с гайками, а нужный зазор даст пакет шайб.

На корпус болгарки надеваем хомут из металлической ленты; винтовая стяжка хомута располагается снизу. К ней жестко крепится сложенная вдвое полоска жести или оцинковки с отверстием под задний болт скользящего упора. Таким образом упор закрепляется сзади. Можно хомут с задней стойкой упора выполнить как одно целое, но толщина полоски металла при этом должна быть не менее 1 – 1,5 мм. Перекладывая обеспечивающие зазор шайбы, добиваются одинаковых зазоров между рабочим органом и боковинами упора.

В корпусе редуктора болгарки делаем два – четыре отверстия с резьбой под мелкие болты (М3 – М5). Редуктор нужно сначала разобрать и определить по месту, где можно сверлить. Отверстия эти нужны, чтобы прикрепить самодельную осевую рукоятку. При использовании штатной боковой рукоятки болгарки сделать ровный пропил будет трудно даже физически крепкому мужчине со стойкими трудовыми навыками.

Осевую рукоятку выполняем из металлической трубки или прутка в виде направленного вверх вперед рога либо поперечной скобы шириной в ладонь с некоторым запасом. Концы, которыми она будет крепиться к редуктору, НЕ расплескиваем и сверлим в них отверстия под крепежные болты. Если крепежные концы расплескать, рукоятка будет гнуться от усилий во время работы.

Если рукоятка в виде рога, дальний его конец расплескиваем в горизонтальной плоскости и сверлим в нем отверстие под ось 4-6 мм с запасом, т.е. 6-10 мм. Если рукоятка – скоба, под ней, в те же отверстия в редукторе, крепим торчащий вперед кусок прутка или трубки, а конец его расплескиваем и сверлим в нем отверстие, как указано выше. Разумеется, между прутком и скобой должно быть достаточное для удобства работы расстояние – 100-150 мм.

Теперь берем кусок стального прутка 4-6 мм. Это будет регулировочная штанга. Один ее конец изгибаем в виде петли, слегка расплескиваем и отверстие досверливаем под передний болт упора. Подбирая шайбы на переднем конце упора, добиваемся равномерной ширины зазора по всей его длине. При штанге 6 мм понадобятся, скорее всего, лишь две тонкие шайбы, по одной с каждой стороны.

На «хвосте» штанги нарезаем резьбу. Резьбовый «хвост» войдет в отверстие на рукоятке, описанной в предыдущем параграфе. На него заранее наворачивают одну гайку, а после сборки – вторую. Отпуская и подтягивая гайки поочередно, можно регулировать глубину пропила. Все, ручная циркулярная пила готова к работе.

Настольная малогабаритная пила

В такую легко превратить описанную выше ручную, сделав из круглой трубы или прутка 14-20 мм станину в виде буквы «П» с качающимся рычагом на поперечине. Нижние концы станины изгибаются вдоль направления распила до горизонтальности и крепятся к столу болтами или саморезами. Для устойчивости можно сделать дополнительные подкосы.

На горизонтальную поперечину надевается качающийся рычаг из сваренной в виде буквы «Т» трубы. Его поперечную часть (горизонтальную палочку «Т») разрезают вдоль напополам, а после надевания скрепляют хомутами. К концу вертикальной части «Т» тоже хомутом притягивают описанную выше ручную пилу.

Такое устройство можно использовать и как отрезной станок, установив в болгарку штатный отрезной круг, но толщина сквозного пропила не превысит 60-80 мм, в зависимости от диаметра рабочего органа. Чтобы обрабатывать «толстые» пиломатериалы (брус, кругляк) нужена уже «настоящая» циркулярная пила.

«Настоящая» стационарная циркулярка

Настольная циркулярная пила своими руками – конструкция достаточно серьезная и браться за нее нужно, как следует все продумав. Собственно, стационарная и настольная циркулярка – это одно и тоже; разница сводится к высоте станины. Делать ту или иную – зависит просто от характера рабочего места: его интенсивности использования и площади. Для эпизодических работ нужна настольная не очень тяжелая пила, в основном хранящаяся в сарае; постоянно работающему с деревом мастеру удобнее иметь стационарную.

Конструкция

Конструкция циркулярной пилы достаточно известна и ясна из рисунка. Необходимо лишь дать некоторые пояснения касательно разных тонкостей. Начнем сверху.

Стол. Его нужно покрыть листом жести или оцинковки. Дерево по дереву или пластику обязательно потрется, в середине стола образуется широкая мелкая лунка. Пропил будет «играть», а сделать глухой пропил равномерной глубины не получится.

Поперечные связи стола лучше сделать из стального уголка 60-80 мм с горизонтальной полкой наружу. Так легче и проще будет сделать боковой ограничитель.

Рабочий орган (зубчатый диск) и мотор. Он не должен выступать над поверхностью стола более чем на 1/3 диаметра, иначе пила будет плохо пилить и окажется весьма опасной. Поэтому, если нужно пилить брус 100 мм, диаметр диска нужен не менее 350 мм. Но для привода такого диска нужен мотор не менее чем в 1кВт; для диска 170 мм – 400 Вт (0,4 кВт). Нужно сразу сопоставить мощность имеющегося в наличии или доступного двигателя со своими потребностями. Для пиломатериалов 150 мм и более сделать самому циркулярную пилу довольно проблематично.

Регулируемый боковой упор. Хороший упор получается из куска ровного стального уголка 60-80 мм на 300-400 мм длиннее стола. Одна из полок, которая потом будет вертикальной, отрезается поровну с каждой стороны, чтобы остаток равнялся длине стола. Плоские «хвосты» изгибаются вниз в виде горизонтально расположенной буквы «U» шириной, равной толщине стола плюс 10-15 мм. В нижних полочках «U» сверлим отверстия под резьбу М8 – М10 и нарезаем ее. Надеваем упор на стол и закрепляем в нужном положении болтами. Ровно упор-ограничитель выставляем по шаблону, проложенному между ним и диском пилы.

Вал. Это самый ответственный узел. Вал нужно точить в один установ и в сборе с рабочим органом проверить в центрах. Малейшее его биение при работе усилится и пила пойдет вразнос. Вал из готовой трубы с кое-как закрепленным диском недопустим. Лучший вариант – готовый вал с посадочным местом под диск. Его можно высмотреть тоже на «железном» рынке.

Подшипники лучше использовать шариковые самоустанавливающиеся. В них два ряда шариков, а внутренняя поверхность обоймы в разрезе имеет криволинейную форму. Любые другие в самодельной пиле быстро «разобьются». Цапфы с подшипниками нужно сделать с крышками, защищающими от опилок и пыли.

Передача. Лучший вариант – клиноременная. Жесткая (шестеренчатая) опасна. Если в древесине попадется гвоздь, то из-за инерции массивного ротора двигателя диск может разлететься. Если же один, или оба шкива ременной передачи сделать с минимальным внутренним диаметром (4-5 толщин ремня), то произойдет проскальзывание, а упругий ремень сыграет роль демпфера. Плоский ремень не так надежен; ассортимент же их ограничен.

Передаточное число выбираем, зная обороты двигателя и максимально допустимую частоту вращения диска. Она указана либо на самом диске, либо на упаковке. Если диск б/у, задаемся поступательной скоростью на его окружности 70 м/с (такую выдержит с запасом любой диск) и по диаметру диска вычисляем допустимые обороты. Диск в 400 мм при 300-500 об/мин будет хорошо пилить и окажется вполне надежен. Для меньших диаметров допустимы большие обороты.

Двигатель. Лучший вариант – асинхронный однофазный от старой стиральной машины. Такие как нарочно сделаны для самодельной циркулярки. Коллекторные от электроинструмента мало пригодны: они дают слишком высокие обороты, не рассчитаны на длительную работу, имеют невысокий КПД и чувствительны к засорению.

Трехфазный двигатель подходящей мощности применять можно, но придется раскошелиться на пусковой и рабочий конденсаторы с арматурой. Конденсаторы – ТОЛЬКО бумажные и масляно-бумажные (БМ, МБМ, МБГО, МБГП и т.п.) Любые другие не выдержат циркулирующей в цепи реактивной мощности. Емкость рабочего Ср – 100 мкФ/кВт; пускового Сп – вдвое больше. Если, допустим, используется мотор на 600 Вт, то Ср = 60 мкФ; Сп = 120 мкФ. Рабочее напряжение – не ниже 600 В. Пусковое устройство SB – кнопка с самовозвратом. Ни в коем случае не применяйте тумблер или кнопку с фиксацией! Забудете отключить – двигатель может выйти из строя, а от длительного экстратока в проводке возникнуть пожар.

Схема запуска трехфазного двигателя на 380 В от однофазной сети 220 В, пригодная как для «звезды», так и для «треугольника» и не требующая его доработки, приведена на рисунке.

Процедура запуска: включаем SQ; кратковременно, на 1-3 с нажимаем SB; как только двигатель закрутился, отпускаем. Пилить начинаем, как только мотор наберет обороты; обычно – в течение 5-20 с. Если мотор слишком долго раскручивается или плохо тянет, то, скорее всего, рабочий конденсатор испортился.

Есть «умельцы», обходящиеся без самого большого и дорогого Сп и раскручивающие пилу толчком диска рукой. Объяснение тут с точки зрения здравого смысла может быть только одно: подсознательное желание устроить аварию и остаться калекой.

И последнее: если используется трехфазный двигатель промышленного исполнения, нужно обязательно сделать защитное заземление.

Загрузка...

что еще почитать:

Вывести все материалы с меткой:

vopros-remont.ru

Стационарная циркулярная пила своими руками: чертежи, как сделать

Циркулярная пила стационарная, своими руками изготовленная, представляет собой полезный и нужный инструмент в домашнем хозяйстве, позволяющий в значительной мере облегчить проведение процесса деревообработки. Для того чтобы изготовить своими руками циркульную пилу, нужно иметь под рукой необходимые инструменты и материалы, а также уметь работать с металлом и знать сварочное дело.

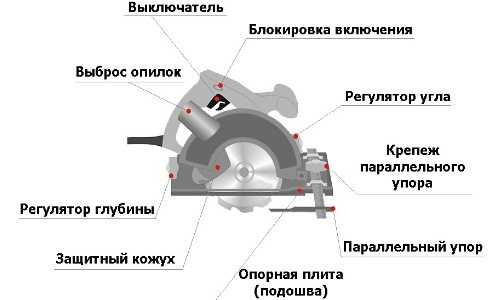

Схема устройства циркулярной пилы.

Необходимые инструменты и материалы

Самодельная циркулярка в домашних условиях может быть изготовлена в двух различных вариантах конструкции: стационарная и настольная установки. Эти установки отличаются между собой только высотой используемой в конструкции агрегата станины. Выбор высоты станины для устройства зависит от частоты эксплуатации установки и желания мастера. Если пилу используют редко, то ее можно сделать в настольном варианте. Эта конструкция удобна тем, что при необходимости устройство быстро демонтируется и освобождается свободное место. Если планируется частое использование агрегата, то рекомендуется изготовить своими руками стационарный вариант установки.

В состав конструкции стационарной установки входят несколько узлов, основными из которых являются стол, пильный диск, электропривод, регулируемый упор и вал.

Для конструирования приспособления потребуются следующие материалы и инструменты:

Схема работы с циркулярной пилой.

  • листовой металл толщиной не меньше 8 мм;
  • уголок из металла размером 45х45 мм;
  • электропривод;
  • подшипники шариковые;
  • ручной аппарат для сварки;
  • брусок древесный;
  • кусок пластика или ламината.

Процесс изготовления циркуляционной пилы значительно облегчается, если заранее сделать чертеж установки.

На чертеже следует указать все параметры установки. Все элементы агрегата изготавливаются в точном соответствии с ранее разработанным чертежом. После изготовления всех элементов конструкции проводится сборка агрегата при помощи сварочника.

Вернуться к оглавлению

Технология сборки стационарной установки циркулярки

Основной деталью самодельной циркулярки является стол. Столешница этого элемента конструкции изготавливается с использованием листового металла. Размер столешницы полностью зависит от желаний и предпочтений мастера. Главные требования, предъявляемые столу, обеспечение надежной устойчивости и удобство работы с инструментом. Если требуется установка дополнительного оборудования, то места для его установки можно закрыть при помощи листа фанеры.

При конструировании и сборке самодельной установки следует особое внимание уделить высоте направляющей. Наиболее удобный вариант конструкции считается такой, в котором направляющая выступает над поверхностью стола на 120 мм. При такой высоте можно производить обработку доски как по ширине, так и по толщине.

Схема проверки работоспособности циркулярной пилы.

При конструировании направляющей для установки требуется использовать два куска уголка из металла и зажим, который крепится к ним с помощью ручной сварки. Изготовление направляющей из двух кусков уголка позволяет предотвратить ее смещение в процессе работы на установке. К уголкам прикрепляются деревянный брус и полоса ламината при помощи саморезов. Длина куска ламината должна соответствовать длине стола.

При изготовлении циркулярной пилы стол следует сделать регулируемым по высоте, что сделает процесс работы более удобным.

Для монтажа электропривода и вала установки следует изготовить единую площадку. Площадка устанавливается на одной оси в форме коромысла. Фиксация площадки осуществляется при помощи болта диаметром 15 мм.

На боковой части пилы закрепляется сваркой пластина металла, в которой нужно сделать отверстие. Оно должно быть продолговатой формы по ходу коромысла. На болт, проходящий через это отверстие, навинчивается барашек с ручками, он представляет собой фиксатор. При применении в такой конструкции диска 400 мм можно проводить обработку доски шириной до 240 мм.

Вернуться к оглавлению

Другие варианты конструкции циркулярной пилы

Циркулярную мини пилу можно изготовить в ручном варианте. При конструировании такой пилы лучше всего использовать болгарку. Для этого в конструкцию инструмента вносятся некоторые изменения и усовершенствования. На корпусе инструмента следует смонтировать осевую рукоятку и скользящий упор.

Циркулярная пила на основе электродрели.

Для конструирования упора потребуется наличие двух уголков из металла. Размещаются уголки по бокам пильного дискового рабочего элемента, которым заменяют дисковый рабочий элемент из абразивного материала, используемого на болгарке. Крепление уголков осуществляется с сохранением зазора размером 3-4 мм. Уголки спереди и сзади соединяются болтами с гайками. Для сохранения зазора применяются шайбы. Нижнюю кромку, используемую в упоре уголков, закругляют, что предотвращает возникновение зацеплений за обрабатываемые заготовки.

Для закрепления упора на корпусе болгарки закрепляется хомут. Этот элемент конструкции изготавливается из металлической ленты. Стяжку следует расположить снизу. К ленте прикрепляется полоса из оцинкованной стали толщиной не меньше 1,5 мм. В полосе делается отверстие под болт скользящего упора. При помощи использования шайб устанавливают требуемый зазор между рабочим элементом и боковой частью упора. Зазор должен быть одинаковый с обеих сторон.

На корпусе устройства крепится осевая рукоятка. Для этой цели производят разборку редуктора. Это требуется для того, чтобы определиться, в каких местах можно сделать четыре отверстия для небольших болтов. Рукоятку следует изготовить из куска трубы. Рукоятке следует придать форму скобы, на концах скобы следует сделать отверстия для крепежных болтов. Под рукояткой требуется закрепить кусок прута, выступающего вперед. На пруте сделать отверстие под ось толщиной 4-6 мм. Для удобства использования устройства между прутом и ручкой зазор должен составлять не меньше 100-150 мм.

Затем изготавливается регулирующая штанга. Для конструирования этого элемента устройства потребуется прут диаметром 4-6 мм. Конец прута развальцовывается, а при помощи шайб на переднем креплении упора выставляется одинаковый зазор по всей длине. Тот отрезок штанги, который входит в отверстие рукоятки, оснащается резьбой. На штангу накручивается гайка, а после этого второй гайкой крепится штанга. При помощи гаек осуществляется регулирование пропила.

Вернуться к оглавлению

Изготовление настольного инструмента

Циркулярку, изготовленную из болгарки, можно закрепить на станине. Для этого требуется подготовить трубу диаметром 20 мм. Трубу следует изогнуть в форме буквы «П». На поперечине монтируется качающийся рычаг. Нижнюю часть станины, выгнутую горизонтально, нужно закрепить при помощи болтов.

Схема применения пилы.

Для приобретения устойчивости конструкции следует изготовить и закрепить дополнительные откосы.

Качающийся рычаг надевают на горизонтальную перекладину. Рычаг изготавливается при помощи двух кусков трубы, которые свариваются в форме буквы «Т». Верхняя часть конструкции разрезается вдоль. После того как конструкция надета, к ножке конструкции хомутами крепят циркулярную пилу.

Циркулярка, изготовленная из болгарки, представляет собой наиболее распространенный и простой вариант установки для использования в домашнем хозяйстве. Преимуществом такого устройства является простота его конструкции. При изготовлении такого устройства не требуется конструировать механизмы, обеспечивающие передачу вращательного движения от вала электропривода на шпиндель. Для того чтобы сконструировать пилу из болгарки, нужно в конструкции устройства использовать мощную модель инструмента.

Эта модель конструкции имеет несколько недостатков:

  • на болгарку нельзя установить диск большого диаметра;
  • крепление болгарки можно осуществить только сбоку, что ограничивает ширину обрабатываемой древесины.

Учитывая недостатки, для домашнего хозяйства лучше всего конструировать дисковую стационарную пилу, которая не имеет ограничений по ширине и толщине обрабатываемой древесины.

www.parnikiteplicy.ru

изготовление своими руками, варианты агрегата и необходимые инструменты

При ведении домашнего хозяйства просто необходимо иметь арсенал из элементарных инструментов и подручных средств. Если хочется открыть свой бизнес, сделать ремонт или заняться хобби, этого будет мало. Стационарная циркулярная пила относится к инструментам, которые способны помочь во многих сферах деревообработки. Кроме того, такой агрегат легко сделать собственными руками, используя уже имеющиеся детали.

Особенности циркулярной пилы



В практическом плане при ремонте или ведении бизнеса, связанного с древесиной, циркулярная пила является незаменимым средством в домашнем хозяйстве. С её помощью проделывают такую работу, как:

  • роспуск древесины;
  • обработка и получение одинакового размера планок, досок и реек;
  • создание соединений на досках;
  • получение ровных краёв при обрезке досок и реек.

В хозяйственной деятельности циркулярную минипилу часто используют для резки дров из оставшегося мусора при деревообрабатывающем производстве.

При изготовлении циркулярной пилы собственными руками можно получить агрегат, имеющий много уникальных дополнительных функций:

  • сверление;
  • заточка;
  • шлифование;
  • пиление;
  • строгание.

Как сделать циркулярную пилу своими руками?



Изготовление циркулярной пилы, как и любого другого прибора для домашнего хозяйства, требует терпения и фантазии. Многие мастера выделяют несколько вариантов процесса изготовления этого инструмента, причём каждый из них является правильным. Одни покупают промышленный агрегат и усовершенствуют его в зависимости от целей дальнейшего использования. Другие собирают циркулярную пилу, самостоятельно используя валы, двигатель, станину и прочие детали. В некоторых случаях детали (кроме электродвигателя) изготавливают своими руками.

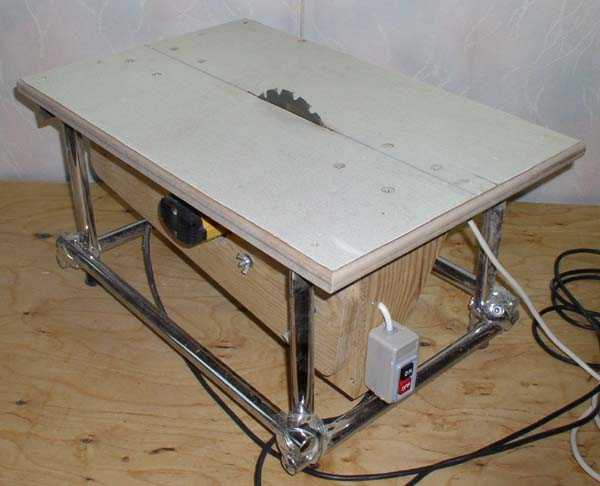

Настольная циркулярная пила

Настольный вариант деревообрабатывающего агрегата – это вариант сбора инструмента для любителя. Для её изготовления понадобится дерево для корпуса и железные уголки или профильные трубы. Основание у настольной пилы небольшое.

В качестве основы используется чаще всего болгарка. Следует продумать способ включения и выключения инструмента. Принцип создания настольной циркулярной пилы заключается в изготовлении корпуса, верхней плиты, крепёжных элементов для древесины, фиксирующих деталей и места крепления болгарки.

В итоге при сборке можно получить небольшой агрегат, который легко переместить или перевезти в другое место.

Полноценная стационарная минициркулярка

Полноценная циркулярная пила отличается, в первую очередь, своими большими объёмами, а значит, и увеличивается производительность. Она позволяет обрабатывать больше древесины, улучшается фиксация, появляется возможность регулировки пилы, но при её изготовлении следует использовать больше материалов и обойтись без болгарки.

Упор при изготовлении стационарной пилы делают на применение металлической основы. Это значительно увеличивает продолжительность срока службы агрегата и его производительность. Из дерева делают только отдельные детали, которые не подвергаются большим нагрузкам. Чаще всего выбирают в качестве упора металлический уголок 100х100 мм. К нему приваривают металлические пластины толщиной не меньше 5 мм, которые имеют прорези по длине. Длина упора в итоге должна быть равна рабочей поверхности циркулярки. Длина пластин должна быть равна поверхности плиты.

Следующий этап – просверливание дырок в рабочей плите:

  • посередине;
  • на краю рамки.

В итоге из отверстий должен получиться прямоугольник с вершинами в центре отверстий. На месте отверстий будут приварены гайки для дальнейшей установки болтов фиксаторов. При изготовлении отверстий следует помнить, что упор должен быть параллелен плоскости пилы.

Изготовление ручки для циркулярной пилы

Ручка циркулярной пилы нужна для установления глубины и высоты пропила. Этот элемент относится к одним из самых важных. Сконструировать подъёмный механизм можно двумя способами.

В первом случае используемый механизм работает от подъёма и опускания самого диска пилы. Такое приспособление можно сделать путём установки металлической плиты на основании станка при помощи длинных болтов. Подъём будет осуществляться с помощью подкручивания фиксирующих гаек. Опускаться диск пилы будет аналогичным способом, только с помощью откручивания гаек.

Второй тип механизма регулировки немного сложнее в изготовлении, но в итоге получается надёжная и простая в использовании функция подъёма и опускания.

Подъёмный механизм включает в себя:

  • рукоять, на которой находится шкала регулировки;
  • регулировочную штангу с заранее установленными фиксирующими гайками;
  • направление для движения валов и двигателя.

Регулировочную штангу при желании заменяют стандартными шпильками из металла с новой резьбой. Такой вариант выгоднее, надёжнее и проще при изготовлении функции регулировки.

Первый этап создания рукояти регулировки заключается в приваривании металлической пластины к шпильке. Дальше просверливаются отверстия на расстоянии 4–5 мм от центра металлической пластины, совмещённой со шпилькой. Чтобы вращать всю конструкцию, дополнительно рекомендуется приварить стержень.

Шкалу легко сделать с помощью многослойной фанеры или пластика. Деталь одевается на шпильку и фиксируется саморезами или другими подходящими подручными средствами. Главное, чтобы шкала регулировки была прочно зафиксирована. После установки шкалы на неё наносятся пометки, которые впоследствии будут определять высоту подъёма рабочей плиты.

Изготовление настольного инструмента

Комфортная работа со станком заключается в установке дополнительных деталей, которые значительно упростят работу с циркулярной пилой. Этот этап включает в себя установку дополнительных инструментов и приспособлений.

  1. На шкалу рабочей плиты следует нанести условное обозначение «0».
  2. Чтобы защитить себя от сколов и щепок, следует установить защитный экран из прозрачного пластика или аналогичного материала.
  3. Облегчить распил древесины можно с помощью установки дополнительных валиков или прижимного механизма.
  4. Упорная пластина поможет предотвратить срывы древесины во время работы.

Необходимые инструменты при сборе циркулярки

При изготовлении циркулярки потребуется иметь под рукой большое количество инструментов и подручных материалов. Поэтому следует всё заранее подготовить. Список инструментов зависит от типа циркулярки и функций, которыми будет она обладать.

  1. Понадобится стандартный набор инструментов, который включает в себя молоток, пассатижи, рулетку, метр, керн, отвёртки, угольник, уровень и т. д.
  2. Следует подготовить сварочный аппарат, дрель с различными насадками, болгарку с отрезными кругами и расходный материал для этого оборудования.
  3. Нельзя забывать о материалах и деталях, которые станут основой при создании циркулярной минипилы своими руками.
  4. В некоторых случаях следует прибегнуть к помощи специалистов, которые помогут в работе со сварочным аппаратом или болгаркой.

Поэтапная сборка циркулярки своими руками

Важно помнить, что при сборке циркулярной пилы следует придерживаться строгого поэтапного плана. Это поможет избежать ошибок и сделать надёжный и универсальный агрегат для обработки древесины.

Необходимо подготовить чертежи и эскизы, в которых будут размеры и функции ручной циркулярки. Основные элементы должны быть помечены, чтобы знать, куда и когда должна быть установлена деталь.

Дальше готовят к сборке заготовки, металлические пластины, каркас станка, электродвигатель, проделывая отверстия и устанавливая крепёжные элементы. После сборки всех деталей следует позаботиться об электропроводке, которая будет выдерживать нагрузку агрегата в течение долгого времени. Обычная проводка способна привести к короткому замыканию и выведению оборудования из строя.

Последний этап — это подготовка и установка дополнительного оборудования, которые сделают ручную циркулярную пилу универсальным прибором в домашнем хозяйстве.

Заключение

Как сделать циркулярку своими руками? Такой вопрос тревожит многих мастеров, которые занимаются деревообработкой. На самом деле в этом нет ничего сложного. Если следовать всем рекомендациям, заранее найти и подготовить материал и необходимый инструмент, то ручную циркулярку собрать своими руками достаточно просто. В результате домашнее хозяйство пополнится отличным оборудованием, которое поможет в ремонте, хобби или ведении личного бизнеса.

о

instrument.guru

Циркулярная пила своими руками: ручная, настольная и стационарная

Содержание

  1. Ручной вариант из болгарки
  2. Настольная малогабаритная пила
  3. «Настоящая» стационарная циркулярка

Самодельная циркулярная пила вещь на хозяйстве не столь уж редкая и, безусловно, полезная. Сделать ее можно, имея лишь начальные навыки работы по металлу, приспособленный под верстак стол и аккуратность.

Циркулярная пила своими руками имеет смысл, если у Вас уже есть какой-то задел по материалам: куски стального уголка, профильной прямоугольной трубы и, особенно, двигатель. Или угловая дрель («болгарка»). Мотор можно присмотреть б/у на «железном» рынке, там они не редкость.

Ручной вариант из болгарки

Ручная циркулярная пила своими руками проще всего получается, если на хозяйстве уже есть болгарка. Достаточно внести всего два простых усовершенствования: скользящий упор и осевую рукоятку.

Скользящий упор – два куска мелкого металлического уголка, расположенных по обе стороны от рабочего органа: диска с зубьями, установленного вместо абразивного круга. Зазор – 3-4 мм с каждой стороны. Горизонтальные кромки уголков нужно закруглить снизу, чтобы не цеплялись за обрабатываемую деталь. Уголки нужно соединить поперечными связями спереди и сзади. Для этого подойдут болты с гайками, а нужный зазор даст пакет шайб.

На корпус болгарки надеваем хомут из металлической ленты; винтовая стяжка хомута располагается снизу. К ней жестко крепится сложенная вдвое полоска жести или оцинковки с отверстием под задний болт скользящего упора. Таким образом упор закрепляется сзади. Можно хомут с задней стойкой упора выполнить как одно целое, но толщина полоски металла при этом должна быть не менее 1 – 1,5 мм. Перекладывая обеспечивающие зазор шайбы, добиваются одинаковых зазоров между рабочим органом и боковинами упора.

В корпусе редуктора болгарки делаем два — четыре отверстия с резьбой под мелкие болты (М3 – М5). Редуктор нужно сначала разобрать и определить по месту, где можно сверлить. Отверстия эти нужны, чтобы прикрепить самодельную осевую рукоятку. При использовании штатной боковой рукоятки болгарки сделать ровный пропил будет трудно даже физически крепкому мужчине со стойкими трудовыми навыками.

Осевую рукоятку выполняем из металлической трубки или прутка в виде направленного вверх вперед рога либо поперечной скобы шириной в ладонь с некоторым запасом. Концы, которыми она будет крепиться к редуктору, НЕ расплескиваем и сверлим в них отверстия под крепежные болты. Если крепежные концы расплескать, рукоятка будет гнуться от усилий во время работы.

Если рукоятка в виде рога, дальний его конец расплескиваем в горизонтальной плоскости и сверлим в нем отверстие под ось 4-6 мм с запасом, т.е. 6-10 мм. Если рукоятка – скоба, под ней, в те же отверстия в редукторе, крепим торчащий вперед кусок прутка или трубки, а конец его расплескиваем и сверлим в нем отверстие, как указано выше. Разумеется, между прутком и скобой должно быть достаточное для удобства работы расстояние – 100-150 мм.

Теперь берем кусок стального прутка 4-6 мм. Это будет регулировочная штанга. Один ее конец изгибаем в виде петли, слегка расплескиваем и отверстие досверливаем под передний болт упора. Подбирая шайбы на переднем конце упора, добиваемся равномерной ширины зазора по всей его длине. При штанге 6 мм понадобятся, скорее всего, лишь две тонкие шайбы, по одной с каждой стороны.

На «хвосте» штанги нарезаем резьбу. Резьбовый «хвост» войдет в отверстие на рукоятке, описанной в предыдущем параграфе. На него заранее наворачивают одну гайку, а после сборки – вторую. Отпуская и подтягивая гайки поочередно, можно регулировать глубину пропила. Все, ручная циркулярная пила готова к работе.

Настольная малогабаритная пила

В такую легко превратить описанную выше ручную, сделав из круглой трубы или прутка 14-20 мм станину в виде буквы «П» с качающимся рычагом на поперечине. Нижние концы станины изгибаются вдоль направления распила до горизонтальности и крепятся к столу болтами или саморезами. Для устойчивости можно сделать дополнительные подкосы.

На горизонтальную поперечину надевается качающийся рычаг из сваренной в виде буквы «Т» трубы. Его поперечную часть (горизонтальную палочку «Т») разрезают вдоль напополам, а после надевания скрепляют хомутами. К концу вертикальной части «Т» тоже хомутом притягивают описанную выше ручную пилу.

Такое устройство можно использовать и как отрезной станок, установив в болгарку штатный отрезной круг, но толщина сквозного пропила не превысит 60-80 мм, в зависимости от диаметра рабочего органа. Чтобы обрабатывать «толстые» пиломатериалы (брус, кругляк) нужена уже «настоящая» циркулярная пила.

«Настоящая» стационарная циркулярка

Настольная циркулярная пила своими руками – конструкция достаточно серьезная и браться за нее нужно, как следует все продумав. Собственно, стационарная и настольная циркулярка – это одно и тоже; разница сводится к высоте станины. Делать ту или иную – зависит просто от характера рабочего места: его интенсивности использования и площади. Для эпизодических работ нужна настольная не очень тяжелая пила, в основном хранящаяся в сарае; постоянно работающему с деревом мастеру удобнее иметь стационарную.

Конструкция

Конструкция циркулярной пилы достаточно известна и ясна из рисунка. Необходимо лишь дать некоторые пояснения касательно разных тонкостей. Начнем сверху.

Стол. Его нужно покрыть листом жести или оцинковки. Дерево по дереву или пластику обязательно потрется, в середине стола образуется широкая мелкая лунка. Пропил будет «играть», а сделать глухой пропил равномерной глубины не получится.

Поперечные связи стола лучше сделать из стального уголка 60-80 мм с горизонтальной полкой наружу. Так легче и проще будет сделать боковой ограничитель.

Рабочий орган (зубчатый диск) и мотор. Он не должен выступать над поверхностью стола более чем на 1/3 диаметра, иначе пила будет плохо пилить и окажется весьма опасной. Поэтому, если нужно пилить брус 100 мм, диаметр диска нужен не менее 350 мм. Но для привода такого диска нужен мотор не менее чем в 1кВт; для диска 170 мм – 400 Вт (0,4 кВт). Нужно сразу сопоставить мощность имеющегося в наличии или доступного двигателя со своими потребностями. Для пиломатериалов 150 мм и более сделать самому циркулярную пилу довольно проблематично.

Регулируемый боковой упор. Хороший упор получается из куска ровного стального уголка 60-80 мм на 300-400 мм длиннее стола. Одна из полок, которая потом будет вертикальной, отрезается поровну с каждой стороны, чтобы остаток равнялся длине стола. Плоские «хвосты» изгибаются вниз в виде горизонтально расположенной буквы «U» шириной, равной толщине стола плюс 10-15 мм. В нижних полочках «U» сверлим отверстия под резьбу М8 – М10 и нарезаем ее. Надеваем упор на стол и закрепляем в нужном положении болтами. Ровно упор-ограничитель выставляем по шаблону, проложенному между ним и диском пилы.

Вал. Это самый ответственный узел. Вал нужно точить в один установ и в сборе с рабочим органом проверить в центрах. Малейшее его биение при работе усилится и пила пойдет вразнос. Вал из готовой трубы с кое-как закрепленным диском недопустим. Лучший вариант – готовый вал с посадочным местом под диск. Его можно высмотреть тоже на «железном» рынке.

Подшипники лучше использовать шариковые самоустанавливающиеся. В них два ряда шариков, а внутренняя поверхность обоймы в разрезе имеет криволинейную форму. Любые другие в самодельной пиле быстро «разобьются». Цапфы с подшипниками нужно сделать с крышками, защищающими от опилок и пыли.

Передача. Лучший вариант – клиноременная. Жесткая (шестеренчатая) опасна. Если в древесине попадется гвоздь, то из-за инерции массивного ротора двигателя диск может разлететься. Если же один, или оба шкива ременной передачи сделать с минимальным внутренним диаметром (4-5 толщин ремня), то произойдет проскальзывание, а упругий ремень сыграет роль демпфера. Плоский ремень не так надежен; ассортимент же их ограничен.

Передаточное число выбираем, зная обороты двигателя и максимально допустимую частоту вращения диска. Она указана либо на самом диске, либо на упаковке. Если диск б/у, задаемся поступательной скоростью на его окружности 70 м/с (такую выдержит с запасом любой диск) и по диаметру диска вычисляем допустимые обороты. Диск в 400 мм при 300-500 об/мин будет хорошо пилить и окажется вполне надежен. Для меньших диаметров допустимы большие обороты.

Двигатель. Лучший вариант – асинхронный однофазный от старой стиральной машины. Такие как нарочно сделаны для самодельной циркулярки. Коллекторные от электроинструмента мало пригодны: они дают слишком высокие обороты, не рассчитаны на длительную работу, имеют невысокий КПД и чувствительны к засорению.

Трехфазный двигатель подходящей мощности применять можно, но придется раскошелиться на пусковой и рабочий конденсаторы с арматурой. Конденсаторы – ТОЛЬКО бумажные и масляно-бумажные (БМ, МБМ, МБГО, МБГП и т.п.) Любые другие не выдержат циркулирующей в цепи реактивной мощности. Емкость рабочего Ср – 100 мкФ/кВт; пускового Сп – вдвое больше. Если, допустим, используется мотор на 600 Вт, то Ср = 60 мкФ; Сп = 120 мкФ. Рабочее напряжение – не ниже 600 В. Пусковое устройство SB – кнопка с самовозвратом. Ни в коем случае не применяйте тумблер или кнопку с фиксацией! Забудете отключить – двигатель может выйти из строя, а от длительного экстратока в проводке возникнуть пожар.

Схема запуска трехфазного двигателя на 380 В от однофазной сети 220 В, пригодная как для «звезды», так и для «треугольника» и не требующая его доработки, приведена на рисунке.

Процедура запуска: включаем SQ; кратковременно, на 1-3 с нажимаем SB; как только двигатель закрутился, отпускаем. Пилить начинаем, как только мотор наберет обороты; обычно – в течение 5-20 с. Если мотор слишком долго раскручивается или плохо тянет, то, скорее всего, рабочий конденсатор испортился.

Есть «умельцы», обходящиеся без самого большого и дорогого Сп и раскручивающие пилу толчком диска рукой. Объяснение тут с точки зрения здравого смысла может быть только одно: подсознательное желание устроить аварию и остаться калекой.

И последнее: если используется трехфазный двигатель промышленного исполнения, нужно обязательно сделать защитное заземление.

lenpas.ru

Циркулярная пила

Подавляющее большинство ремонтов и дачных работ требуют хорошего столярного электроинструмента. Нередко в домашней столярке требуется распустить массивные пиломатериалы на рейку или планки. К соседям на стационарную циркулярку не набегаешься, а ручная циркульная пила для этих целей неудобна. Поэтому большинство самодельщиков рано или поздно приходит к идее сделать для себя стационарную циркулярную пилу своими руками из подручных материалов.

Условия работы циркулярной пилы по дереву

Циркулярная пила необходима, в первую очередь для того, чтобы выполнить длинный разрез в деревянном массиве, точный и ровный, как натянутая струна. Обеспечить высокое качество реза можно, только выполнив три условия:

  • Большая скорость движения режущей кромки пилы. В идеале можно получить качество реза, сравнимое с поверхностью, шлифованной наждачной шкуркой;
  • Острая режущая кромка зуба циркулярной пилы. Некоторые марки дисков изготавливают из быстрорежущей стали, но лучше всего использовать инструмент с твердосплавными напайками;
  • Высокая жесткость системы «диск циркулярной пилы – рабочий стол». Чем выше жесткость, тем точнее и ровнее будет получаться линия разреза.

Любая пила с рабочим инструментом в виде зубчатого диска представляет серьезную опасность для работника, поэтому стол для циркулярной пилы своими руками стараются сделать максимально прочным и удобным в работе.

Варианты изготовления циркулярки

Построить циркулярную пилу в условиях домашней мастерской можно по одной из четырех схем:

  1. Установить на сваренный из металла стол асинхронный электродвигатель в 1,0-1,5 кВт, сделать повышающую ременную передачу на вал, на котором с помощью фланца закрепить режущий диск;
  2. Сделать небольшой деревянный стол под маломощный двигатель от стиральной машины;
  3. Установить ручную циркулярную пилу промышленного изготовления на станок, собранный из деревянного бруса;
  4. Использовать в качестве привода для постройки циркулярки обычную угловую шлифмашинку, у которой абразивный диск заменен на стальной режущий инструмент.

Все приведенные схемы используются на практике с разной эффективностью. Если требуется распускать толстые, до 100 мм толщиной брусья и бревна, то потребуется циркулярная пила с мощным двигателем и стальной рамой.

Для подрезки мелких деталей из дерева хорошо подойдет болгарка, но для стационарной циркулярной пилы ее практически не используют из-за ограниченного времени непрерывной работы. Относительно слабой и неудобной получается циркулярная пила из двигателя от стиральной машинки. Малая мощность – 500 Вт и небольшие обороты требуют изготовления повышающей клиноременной передачи и системы из двух валов. Хлопот много, а качество реза и производительность на такой циркулярке невысокое.

Строим домашнюю циркулярку

По отзывам многих самодельных столяров, проще всего переделать ручную модель циркулярной пилы в стационарную или, правильнее сказать, станковую. В этом случае можно убить как минимум трех зайцев:

  • Во-первых, ручные циркулярные пилы имеют высокие обороты вращения, а значит, обеспечивается хорошее качество реза;
  • Во-вторых, в коллекторном двигателе вал установлен на подшипники, рассчитанные на радиальную нагрузку;
  • В-третьих, консольное крепление режущего диска позволяет относительно быстро заменить его на новый, без разбора циркулярной пилы.

На диске диаметром 225 мм вылет или высота диска над рабочим столом составляет всего 40 мм. Этого более чем достаточно для того, чтобы разрезать доску сороковку на планку или рейку, вырезать любые фигурные детали и массив древесины. Кроме того, на корпусе циркулярки установлен подпружиненный защитный чехол, закрывающий режущую кромку в нерабочем положении.

Возможно, данное устройство полезно и необходимо для защиты пальцев и рук, но в работе только мешает, так как не видно тонкой режущей кромки диска. Поэтому при переделке его зачастую демонтируют или фиксируют на корпусе циркулярной пилы в открытом положении.

Переделка ручной циркулярной пилы в стационарный вариант

Все, что необходимо сделать для переоборудования ручной пилы на стационарный вариант циркулярки, это сделать стол или коробчатый корпус и закрепить пилу с обратной стороны столешницы так, чтобы часть режущей кромки диска выступала над плоскостью стола, фото.

Размер и форму стола под циркулярку выбирают, исходя из ширины и длины пиломатериалов. Для небольших досок оптимальным будет полутораметровый стол, шириной в 60-70 см. Опорную часть циркулярной пилы можно сварить из стального уголка с шириной полки 25-30 мм. В верхней и нижней части ножек вваривают горизонтальные распорки из арматуры или уголка. Такое решение позволяет обеспечить максимальную жесткость каркаса.

Для столешницы можно использовать ламинированную ДСП или ОСБ, фанеру толщиной 15-20 мм. При этом саму столешницу не обязательно располагать симметрично относительно стального опорного каркаса. При разрезании доски на циркулярке приходится работать двумя руками. Одной рукой выполняется продольная подача материала вперед, а второй прижимаем доску к столу. Так вот, главное, чтобы расположение мотора и точка прижатия не находились очень близко к краю и не создавали опрокидывающий момент для всей конструкции.

Плоскость, прилегающую к режущему инструменту, можно закрыть металлом или пластиком, чтобы перемещать массивную доску по столу циркулярной пилы было легче.

Единственный недостаток такой переделки — необходимость переделки органов управления: кнопки запуска и рычага удержания. Большинство ручных циркулярных пил, кроме кнопки запуска, оборудованы рычагом или гашеткой удержания. Пока вы пальцами руки прижимаете гашетку к рукоятке пилы, двигатель устройства работает в нормальном режиме. Стоит отпустить гашетку, как мотор останавливается. Очень необходимая вещь, если при резке вы неожиданно выронили из рук работающую циркулярную пилу.

Поэтому первым делом приходится внести изменения в систему управления ручной циркулярной пилой. Для этого контакты на кнопке и гашетке выводятся на внешний электрический пакетник, закрепленный на корпусе. Разумеется, что подобные переделки можно выполнять для электроинструмента, для которого гарантийный срок давно истек.

В редких случаях возникает необходимость снять инструмент со стола и использовать его в первоначальном ручном варианте. В этом случае вместо перепайки контактов кнопку и гашетку фиксируют хомутом или просто заматывают изолентой, а сетевой шнур от инструмента включают в переноску с кнопкой включения-выключения.

Наиболее простой вариант переделки циркулярной пилы приведен на фото. Для настольной циркулярной пилы из фанеры изготавливается корпус в виде короба. Столешницу с установленной циркулярной пилой переворачивают и закрепляют на коробе.

Изготовление направляющей линейки

При работе на циркулярке важно иметь возможность не просто разрезать доску, а отрезать точно по размеру планку или рейку заданной ширины. Для этого на столешнице пилы устанавливается направляющая линейка, которую можно перемещать относительно плоскости диска, и тем самым выбирать ширину реза.

Линейку изготавливают в виде стального уголка. С помощью винтов линейку можно относительно просто перемещать вдоль прорезей в столешнице, и тем самым менять размер реза.

Более простой вариант линейки изготавливается из сосновой доски, шириной 40 мм и длиной на 20 см больше размера стола. По краям доски в нижнюю часть запрессовывают две мебельные гайки метрической резьбой. С помощью винтов на концах линейки крепят Г-образные зацепы. После установки линейки зацепы притягивают винтами, крючки поднимаются и крепко фиксируют направляющую планку на столешнице.

Заключение

Естественно, возможности коллекторного двигателя ручной циркулярной пилы не рассчитаны на серьезную нагрузку. На таком станке можно разрезать пару десятков планок, после чего двигатель должен остыть. Общий ресурс работы мотора составляет 50-70 часов, после чего потребуется удалить пыль, очистить коллектор от нагара и заменить щетки. Но, в любом случае, возможностей циркулярной пилы вполне хватает для домашних работ.

bouw.ru

Циркулярная пила своими руками | САМОДЕЛКИН ДРУГ

Уважаемые посетители сайта «SAMODELKINDRUG» в данной статье будет представлена технология создания циркулярной пилы из ручной дисковой. Тем людям кому приходится часто работать с деревом, просто необходима стационарная циркулярная пила, первое это конечно удобство распиловки древесины. На сегодняшний день в специализированных магазинах великое множество разнообразного инструмента, но порой он стоит не так уж и дешево для простого человека. Автор часто занимается работами по дереву и ему требовалась циркулярка, а денег естественно на станок не было и вот как мастер решил данную проблему. Взял ручную дисковую пилу и на ее базе смастерил стационарную, как ему это удалось? Смотрите далее.

Материалы

  1. ручная дисковая пила
  2. фанера 9-11 мм
  3. болты
  4. шурупы
  5. брус 40х40
  6. выключатель
  7. провод

Инструменты

  1. элетролобзик
  2. дисковая пила
  3. шуруповерт
  4. дрель
  5. молоток
  6. плоскогубцы
  7. отвертка
  8. линейка

Процесс создания стационарной дисковой пилы.

И так первым делом автор изготавливает основание в виде короба. После того как основание будет готово, мастер переходит к изготовлению столешницы, в ней он делает пропил лобзиком для прохождения диска.



С обратной стороны мебельными болтами крепится ручная дисковая пила. Столешница закрепляется по углам саморезами. Так же для удобства был вмантирован выключатель, предварительно кнопка пуска была зафиксирована в положении пуск, а  выключатель подключен к розетке, то есть пилу разбирать не в коем случае не нужно. Так же был сделан упор, закрепленный при помощи мебельных направляющих.

Был сделан так же упор для продольных распилов, из алюминиевого уголка. И вот собственно, стационарная циркулярная пила готова. Так же можете посмотреть вот это видео

Спасибо за внимание!

Источник



ЦИРКУЛЯРНАЯ ПИЛА#

www.samodelkindrug.ru
