Навес металлический – конструкция, характерстики, чертежи и фото

Содержание статьи:

  1. Что представляет из себя навес
  2. Какими бывают навесы
  3. Как выглядит металлический навес (Видео)
  4. Где применяются навесы
  5. Из чего состоит металлический навес
  6. Как выбрать фундамент при возведении навеса
  7. ГОСТ
  8. Основные требования к навесам
  9. Ответы на вопросы

Определение

Металлическими навесами называют простые стационарные или мобильные строительные конструкции уличного типа, выполняющие роль защитного сооружения или декоративного элемента экстерьера. Основными конструктивными элементами данного вида строений является крыша, состоящая из каркаса и водонепроницаемого кровельного материала, и прочные опоры, которые в ряде случаев может заменять стена.

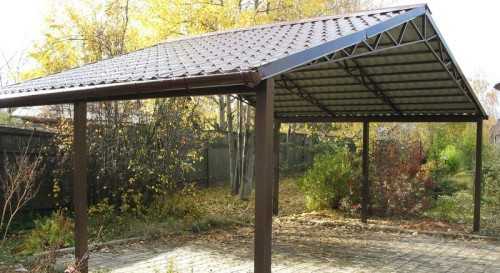

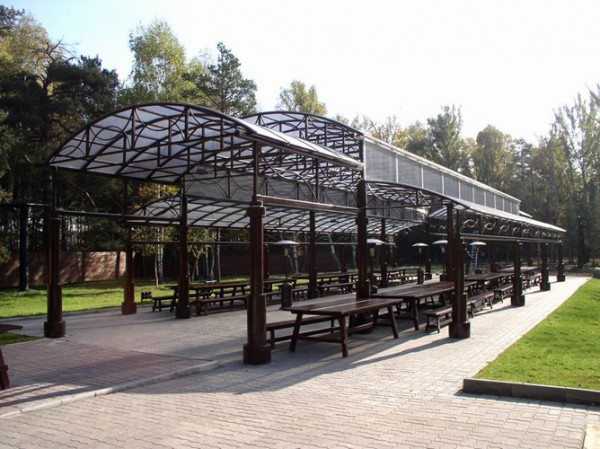

Фото металлического навеса

В общем понимании это укрытие от непогоды, ультрафиолета и других природных воздействий. Однако помимо защитной функции данные сооружения могут дополнять архитектурный проект здания с эстетической точки зрения.

Типы навесов

В зависимости от функционального назначения и задач, которые на них возложены, классифицируют несколько разновидностей навесов:

  1. Самостоятельные — независимые строения, которые устанавливаются отдельно в любом удобном месте и не имеют с другими зданиями общих конструктивных элементов. Это могут быть хозяйственные постройки на участке, защитные сооружения для спецтехники, автомобильные парковки, крытые детские площадки.
  2. Примыкающие (Приставные) — пристраиваются к зданию (например, к дому), а его стена частично заменяет опоры. Их отличительной особенностью является простота установки и демонтажа. К этому виду относятся террасы летних уличных кафе, беседки, открытые веранды, зоны отдыха у частного дома.
  3. Встроенные — тип стационарно устанавливается при строительстве здания и является неотъемлемым элементом архитектурного проекта – балконные, мансардные, входные группы.

По мобильности

  1. Сборно-разборные — портативные строения для временного использования, место установки которых можно часто менять, так как монтаж не предполагает больших временных и трудовых затрат. Они легко собираются, удобно складываются для хранения, транспортируются и переносятся. Это, в основном, шатры для отдыха на природе, торговые палатки, маркизы.
  2. Статичные — капитальные сооружения, которые расположены стационарно и подразумевают долговременную эксплуатацию в установленном месте ввиду основательности конструкции и сложности демонтажа. Отличаются надежностью, практичностью, устойчивостью и долговечностью, однако их возведение требует обстоятельного подхода ввиду необходимости устройства фундамента.

По конструкции

  1. Открытые навесы — состоят из кровли и вертикальных опорных элементов из металлической трубы или профиля.
  2. Закрытые навесы — каркасные сооружения закрытого типа, у которых проемы между опорами закрыты по периметру различными видами листовых материалов, к ним относятся теплицы или остановочные павильоны.

По форме

При проектировании немаловажную роль играет форма кровли. Конфигурация крыши, в зависимости от функциональной составляющей, может быть простой – односкатной, двухскатной, или нестандартной (трехскатной и четырехскатной), если это предусмотрено архитектурным проектом и ландшафтным дизайном.

Фото односкатного навеса
  1. Односкатные — из названия ясно, что такая крыша имеет один скат, что наделяет общую конструкцию рядом преимуществ. Простота исполнения предполагает минимальный расход материалов, легкость монтажа и, что немаловажно, доступную стоимость. Кровлю с одним скатом проектируют в наклонной плоскости, чтобы на ней не задерживались осадки в виде дождя или снега, и не способствовали деформации.
  2. Двухскатные — такая конфигурация предполагает расположение кровли в двух плоскостях под углом, что делает возможным в большей степени препятствовать воздействия атмосферных воздействий и дополнительных нагрузок.

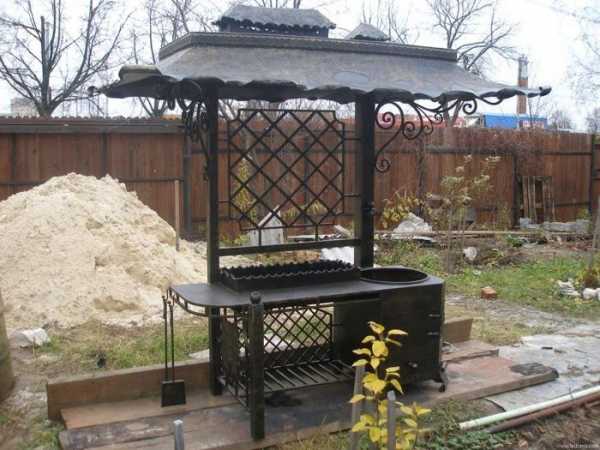

  3. Декоративные — использование навеса в качестве декоративного элемента экстерьера является распространенным дизайнерским приемом, так как разнообразие геометрических идей довольно обширно и ограничено лишь фантазией. Современные технологии позволяют изготавливать сооружения сложных форм, которые гармонично впишутся в любую архитектурную композицию, при этом выполняя свое прямое предназначение.
  4. Четырехскатные навесы — такой тип кровли имеет четыре наклонных ската, что делает конструкцию устойчивой к ветровым нагрузкам и способствует более эффективному отведению осадков с поверхности крыши.

Как выглядит металлический навес

Предлагаем Вашему внимаю видеоролик об одном из навесов, шириной 10 метров. Рассказчик рассказывает не только о конструктивной особенности данного сооружения, но и об ошибках строения.

Назначение навесов

Легкие, недорогие, но прочные и надежные конструкции сегодня распространены повсеместно. Возможность использования навесов как самостоятельных, полноценных строений с высокими эксплуатационными качествами позволяет применять данный тип сооружений в разных сферах.

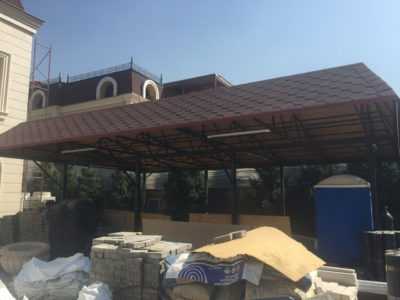

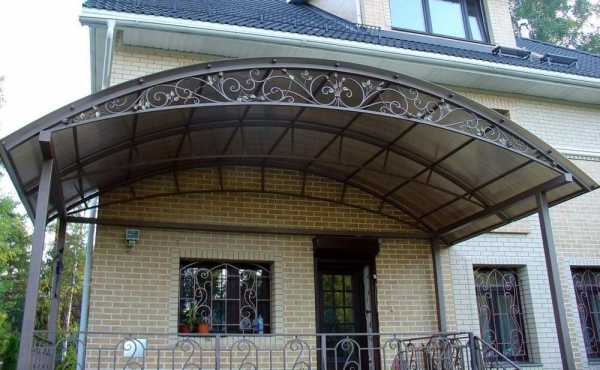

Металлический навес расположенный над крыльцом
  1. Для парковки автомобилей во дворе (навес, заменяющий гараж) — крытые автостоянки стали в настоящее время хорошим вариантом размещения машины при отсутствии гаражного бокса. При дефиците площади на придомовом участке устанавливаются навесы, которые монтируются к фасаду здания, что существенно экономит пространство и является защитным фактором не только для автомобиля, но и для фрагмента дома. Также можно оборудовать места парковки для постановки нескольких транспортных средств, наиболее распространенные габариты такого сооружения – 6 на 6 метров (двухскатный и трехскатный, наименее реже применяется четырехскатный навес).
  2. Для торговых палаток, кафе — такие быстровозводимые временные павильоны широко применяются в качестве сезонного оборудования для торговых площадей и летних террас кафе. Главные отличия – мобильность и простота монтажа – делают их привлекательными при выборе вариантов оформления зон торговли и уличных пунктов общественного питания. Экономическая составляющая также преобладает, так как стоимость портативных навесов в разы меньше стационарных построек.
  3. Для сельскохозяйственных нужд — вариантов использования навесов в сельскохозяйственной индустрии довольно много. Конструкции можно использовать в качестве временных укрытий для животных, а также складских площадей для хранения заготовленного сена, минеральных удобрений, сельскохозяйственной, промышленной продукции.

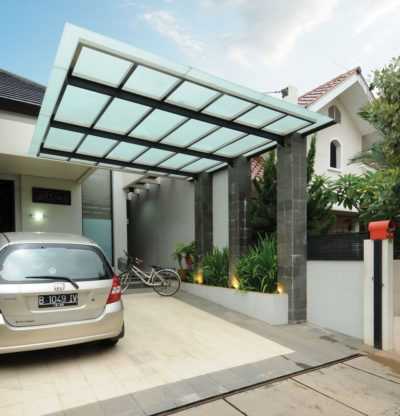

  4. Навес для машины
  5. Для агропромышленности — так же как и для укрытия частных автомобилей, крытые площадки широко применяются в аграрном комплексе для оборудования мест стоянки специальной техники. Величина таких построек варьируется в зависимости от размеров фермерского хозяйства и параметров сельскохозяйственных агрегатов.
  6. Для установки над крыльцом — владельцы частных домов или торговых помещений могут столкнуться с необходимостью организации так называемого козырька перед входом в здание. В зависимости от параметров это может быть конструкция с креплением непосредственно к фасаду либо с использованием дополнительных опор. Конфигурация и варианты монтажа могут быть разными, но функциональная нагрузка остается неизменной — защитный и декоративный элемент фасада.
  7. Для установки над калиткой — вход на участок также нуждается в протекции, ведь под ним расположена дверь. Ее необходимо оградить от воздействия неблагоприятных природных факторов, которые могут стать причиной коррозии, исключить попадание и замерзание влаги в замке. Помимо этого козырек над калиткой является эстетической составляющей всей архитектурной композиции в целом.

Устройство

Современные промышленные технологии предлагают широкий выбор изделий, которые можно использовать в качестве строительного материала для изготовления навесов. От того, что ляжет в основу при изготовлении крытого строения, напрямую зависит устойчивость сооружения к неблагоприятным погодным условиям и механическим нагрузкам.

Опоры

В качестве опорных элементов могут использоваться конструкции из полых металлических труб с сечением различных геометрических форм. Такие стойки хорошо поддаются обработке, резке, сгибанию для создания нестандартных элементов, не всегда требуют возведения капитального фундамента, так как конструкции из них достаточно легковесны. Опоры из металла необходимо обрабатывать специальным составом для защиты от коррозии, что существенно продлит срок службы и повысит эксплуатационные характеристики.

При устройстве деревянных опор предпочтение отдается лиственным породам ввиду повышенной прочности. Возможен комбинированный вариант установки: стойка из дерева крепится к бетонному основанию. При монтаже полностью деревянных опор необходимо заранее произвести обработку антисептиком.

Одним их наиболее трудоемких и затратных с экономической точки зрения является способ возведения столбов из кирпича. Однако выглядит такой навес основательно и хорошо вписывается в экстерьер на фоне кирпичного здания.

Расстояние между стройками составляет, в среднем, от двух до двух с половиной метров, в зависимости от параметров опоры и веса, который она способна выдержать. Например, одна металлическая опора диаметром 80-100 мм может принимать нагрузку до 250 кг

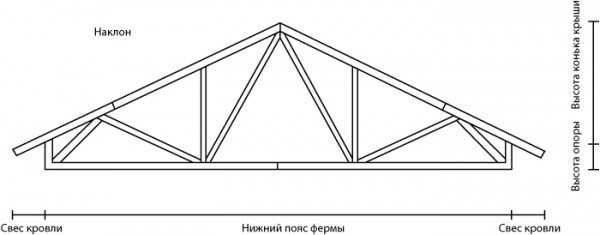

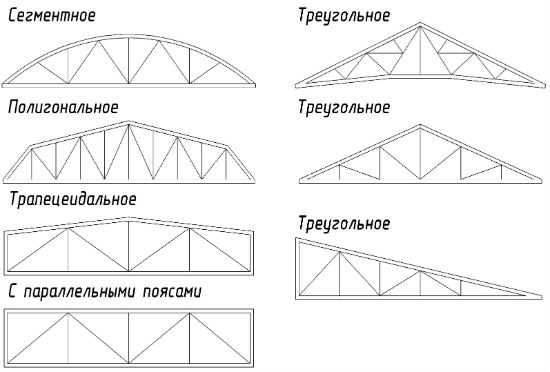

Ферма

Между опорными элементами и кровлей больших размеров предусматривает наличие стропильной фермы из металла. Несущая конструкция является важным фрагментом опорной системы, поэтому при проектировании необходимо учесть все влияющие факторы.

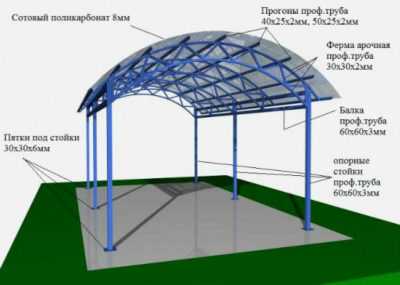

Металлические арочные навесы

Каркас, выполненный из металлопроката, отличается надежностью и высокими прочностными характеристиками. При изготовлении используются металлические уголки, швеллеры и профильные трубы различного сечения, в зависимости от нагрузки и общей геометрии. Фермы представляют собой параллельные плоскости треугольной, полукруглой или прямоугольной формы, состоящие из верхнего и нижнего пояса с внутренней решеткой усиления.

Облицовка для фермы

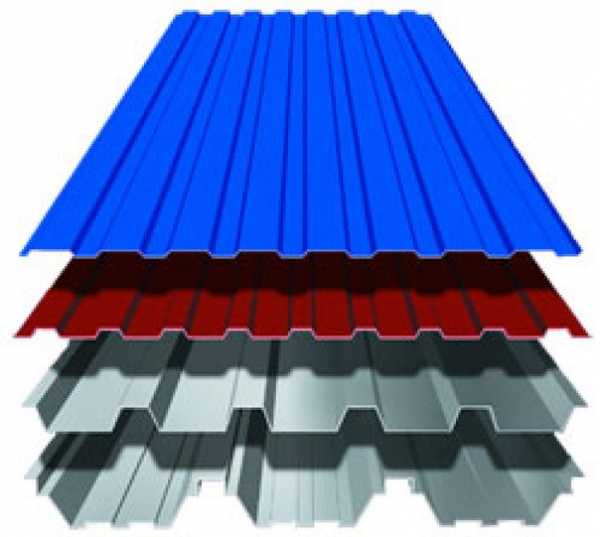

Одним из распространенных вариантов кровельного покрытия, является металлочерепица, которая представляет собой листы, изготовленные из сплава нескольких металлов. Данный вид листового материала, так же как и профнастил, обладает хорошими антикоррозионными свойствами, потому что обработан полимерным слоем.

Практичным и недорогим материалом для изготовления кровли является монолитный, сотовый (ячеистый) или профилированный поликарбонат, которому присуща устойчивость к механическим нагрузкам и воздействию солнечных лучей. Но в то же время полупрозрачная крыша из этого материала хорошо пропускает свет, что придает конструкции легкость. Также к достоинствам поликарбоната можно отнести многообразие цветовых решений, и возможность придавать разные геометрические формы за счет гибкости и пластичности.

Быстровозводимые временные строения чаще всего оборудуют кровлей из тентовой ткани. Благодаря прочностным характеристикам, он хорошо защищает от дождя, выполняет функции теневой защиты в солнечную погоду.

Тканью можно накрыть не только крышу, но и использовать ее по периметру для создания полноценного шатра. При выборе текстильного укрытия, необходимо обратить особое внимание на качество швов, желательно, чтобы они были дополнительно проклеены. Если правильно хранить и бережно эксплуатировать такой навес, он прослужит не один сезон.

Из текста выше, можно понять, что крыша для навеса может быть:

  1. Из металлочерапицы
  2. С примененением поликарбоната
  3. Ткань (тентовая)

Особенности фундамента

Усиленное основание требуется сооружать, если конструкция основательная и устанавливается надолго. Под навесы может быть изготовлен свайно-винтовой фундамент, также широко используется бетонирование опорных стоек.

Начальным этапом закладки является проверка грунта, дабы исключить дальнейшую деформацию готового строения. В случае необходимости установки на песчаной почве, опорные стойки нужно погружать на глубину свыше пятидесяти сантиметров. Если на участке преобладает глина, насыщенная грунтовыми водами, то закладка фундамента происходит на глубину промерзания в данном регионе.

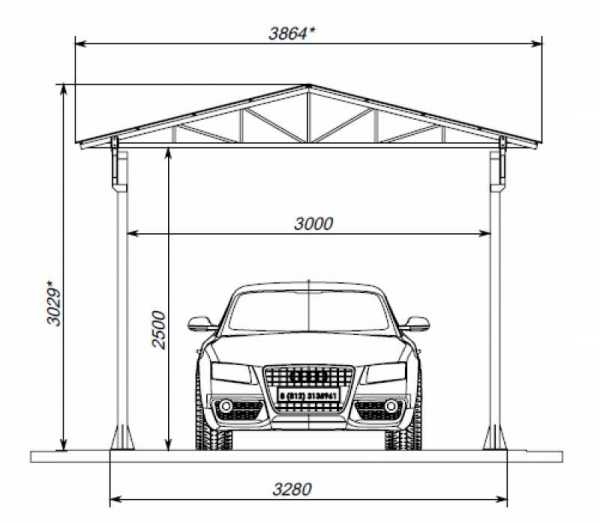

Чертеж металлического навеса для одного автомобиля 3х3

Подготовка под основание включает снятие верхнего слоя почвы и засыпку гравием. Площадку лучше всего бетонировать, при этом, важно помнить, что площадь основания не должна превышать площадь кровли во избежание разрушения под воздействием влаги.

ГОСТ

Процесс возведения любых строительных конструкций регламентирован актуальными нормативными документами, навесы не являются исключением.

Существует масса узконаправленных документов, трактующих требования к возведению данных конструкций в разных сферах и отраслях. Однако основные условия, которые не могут быть изменены или не соблюдены изготовителем, отражены в следующих документах:

  1. ГОСТ 23118 «Конструкции стальные строительные. Основные технические требования»
  2. СНиП 31-01-2003 «Здания жилые многоквартирные»
  3. СП 31-107-2004 «Архитектурно-планировочные решения»

Требования к навесам

Защита от солнечных лучей и неблагоприятных погодных условий – это основная функция данного вида строительных конструкций. Способность выдерживать снеговые нагрузки в зимний период обеспечивается на основе грамотного расчета несущей способности опорного каркаса с учетом веса кровли.

Стоит отметить, что чем больше угол наклона крыши, тем более она подвержена ветровым нагрузкам, поэтому оптимальный уклон составляет 15-25 сантиметров.

Протекция кузова от влияния атмосферных осадков и возможность не осуществлять очистку транспортного средства от снега зимой является желанием большинства автовладельцев. Оптимальный размер крытого сооружения для комфортного размещения автомобиля составляет 3 на 6 метров. Для обустройства открытого навеса такого размера понадобится монтаж восьми опор – четырех угловых и двух с каждой длинной стороны.

Отвечаем на вопросы (FAQ)

Из каких материалов делают навесы? Существуют ли комбинированные варианты?

Изначально навесы сооружали деревянными. Засчет упрощения и дешивизны нынешнее приозводство осуществляется из металла. Деревянные же навесы, в некоторых случаях стоят дороже металлических. Существуют и комбинированные конструкции из дерева и металла.

Как рассчитать нагрузку на крышу навеса?

Для рассчета снеговой и ветренной нагрузок советуем ознакомиться с СНиП 01.07-85. В данном стандарте прописаны нормы и требования к нагрузкам металлических навесов.

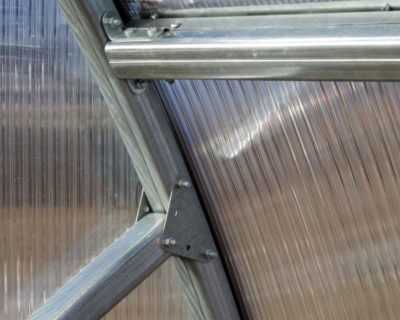

Как правильно крепить поликарбонат?

Изначально определитесь с количеством необходимых листов и порежьте их на нужную длину и ширину. Вторым шагом будет сверление отверстий для крепления. (в поликарбонате). Обязательно герметизируйте верхние швы (на торцах) поликарбоната. Крепить поликарбонат к профилю рекомендуется термошайбами.

p-z-o.ru

Металлические навесы — конструкции навесов из металлопрофиля для дачи

Мало какое частное владение обходится без навеса. Ведь с помощью него можно оборудовать место для отдыха, барбекю, защитить автомобиль от непогоды. А современные материалы позволяют сделать навес не только функциональным, но и привлекательным внешне.

Содержание:

  1. Общие характеристики металлических навесов

  2. Выбор материала и расчет конструкции

  3. Преимущества и недостатки металлических навесов

  4. Особенности монтажа навеса

  5. Видео

Навес из металлопрофиля послужит прекрасной защитой места отдыха на дачном участке, может использоваться на автостоянках для защиты машин от осадков, остановках общественного транспорта, козырьках домов. Также навесы помогают обустроить террассы для отдыха, беседки. Такие постройки обладают рядом преимуществ и не потребуют капитальных затрат по сравнению с монолитным зданием.

навес из профильной трубы своми руками фото

Общие характеристики металлических навесов

Навес — это жесткая конструкция, которая состоит из стоек, к которым прикреплена ферма, покрытая кровельным материалом. В зависимости от конструкции металлические навесы бывают стационарные и передвижные. Стационарные навесы отличаются более прочным основанием. Передвижные, разборные навесы применяются для временной защиты, чаще всего их применяют на дачах или в теплицах. По своим функциям навесы бывают рекреационные или хозяйственные. Рекреационные навесы должны обеспечивать защиту от солнца, дождя, ветра. Чаще всего их устанавливают над бассейнами, детскими площадками, скамейками, остановками. К хозяйственным навесам относят постройки для защиты автомобиля, различного инвентаря, зернохранилища. По своей конструкции навесы могут быть отдельно стоящей постройкой либо примыкать непосредственно к зданию. В соответствии с этим выбирается конструкция навеса — односкатный, двухскатный, арочный.

Самый простой по конструкции односкатный навес, который может крепиться непосредственно к зданию. Односкатный навес — наклонная поверхность, угол наклона зависит от длины навеса.

Важно: нельзя делать большой угол наклона, из-за этого увеличиться нагрузка на опоры. А также увеличивается возможностью попадания осадков под навес.

Двускатные навесы устанавливают в местах обильных осадков, когда угла наклона односкатного – не хватает. Такие конструкции можно выполнять большей длины. При этом опоры на которые опирается профильный лист выполняют в виде ферм, которые смогут выдержать все нагрузки.

Многоскатные навесы используют в том случае, когда необходимо перекрыть большую площадь — автомобильные стоянки, павильоны. Дополнительно конструкцию снабжают системой водоотведения.

Арочный навес имеет более эстетичный внешний вид по сравнению с односкатным. Основным недостатком арочных навесов является сложность их изготовления, так как в этом случае необходимо применение специального оборудования.

Выбор материала

Выбор материала для навеса будет зависеть от его назначения и конструктивных особенностей постройки. Так для опор навеса могут использоваться камень, кирпич, металл, металлопрофиль, дерево. Опоры конструкции должны выдерживать вес крыши, снежного покрова, а также быть устойчивыми под воздействием ветровых нагрузок. Для этого стоит произвести предварительных расчет с учетом всех нагрузок. В качестве кровельного материала могут использоваться профильный лист, листы оцинкованного металла, поликарбонат, металлочерепицу, триплексное стекло, плотный полиэтилен. В последнее время чаще всего используют профильные листы, которые представляют собой оцинкованный металлический лист обработанные слоем полимера. Они обладают следующими преимуществами, среди которых:

  • долговечность материала;

  • широкий выбор цветов;

  • стандартный размер листов, который позволяет сразу рассчитать количество необходимого материала;

  • легкий материал, не требующий значительных навыков для монтажа;

  • стойкость к воздействию окружающей среды;

  • влагонепроницаем;

  • не горюч;

  • не требует ежегодных затрат, так как материал не выгорает на солнце;

  • экологически безопасен.

К недостаткам можно отнести — высокая шумовая нагрузка во время дождя, нагревание на солнце в жаркую погоду.

Преимущества и недостатки металлических навесов

Навесы из металла при соблюдении всех правил возведения и эксплуатации прослужат вам не один год. Еще к достоинствам металлических навесов можно отнести возможность строительства различных конструкций, защита от осадков, возможность самостоятельной установки. Основным недостатком является подверженность металла ржавчине, чего можно избежать, обработав металлоконструкции защитным покрытием.

навес из профильной трубы своми руками фото

Особенности монтажа навеса

Если вы решили возвести металлический навес собственными руками, тогда вам необходимо сделать предварительный чертеж изделия, по которому вы рассчитаете необходимое количество материалов. Если навес будет стоять отдельно, то процесс монтажа начнется с подготовки площадки. Если навес будет примыкать к зданию, то вам необходимо будет закрепить специальные кронштейны, на которых будет держаться балка, проходящая вдоль стены. Площадка под металлический навес очищается от мусора, снимается верхний слой земли, выравнивается. На расстоянии 1-1,5 м выкапываются углубления под опоры навеса. Перед укладкой опоры из металлопрофиля обрабатывают специальными антикоррозионными материалами, красят краской. Глубина углублений должна быть не ниже уровня промерзания земли. Трубы закладывают в углубления и бетонируют. После того как фундамент выстоится на протяжении 10-15 дней, проводим дальнейшую установку продольных металлических балок и поперечных прогонов, для этого могут использоваться специальные саморезы или сварка.

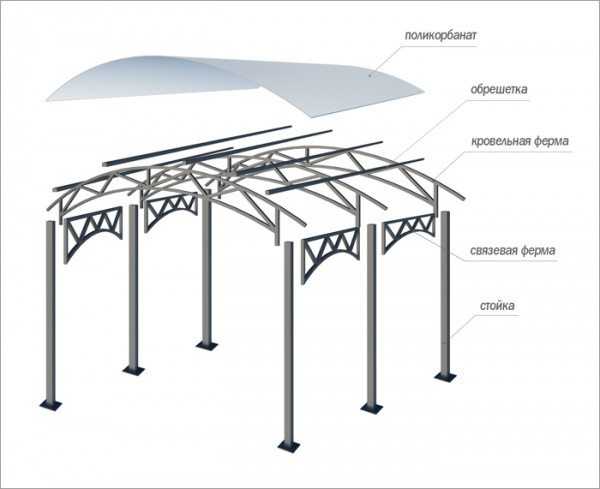

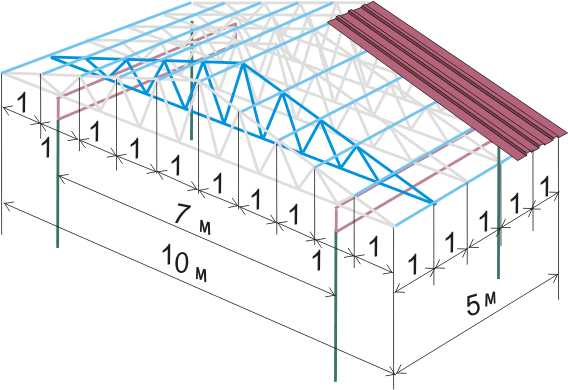

навесы из металлопрофиля фото схема конструкции

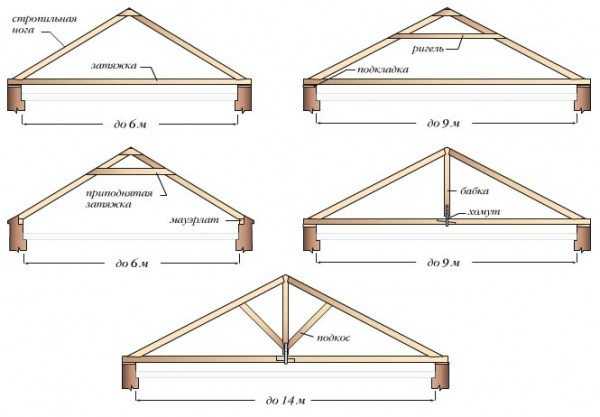

Для надежности конструкции стропильную систему укрепляют с помощью ферм. Для правильного монтажа ферм необходимо произвести инженерные расчеты. Для этого вы можете воспользоваться специально разработанными программами, которые учтут все возможные нагрузки на каркас навеса. Фермы бывают треугольные, ромбовидные, сегментные в зависимости от конструкции обрешетки.

Оптимальный угол наклона крыши должен быть в пределах 15-25 градусов. В этом случае можно будет использовать все самые распространенные кровельные материалы. Наиболее простым в работе будут листы из металлопрофиля либо поликарбонат.

Важно: перед укладкой металлопрофиля, всю несущую конструкцию навеса необходимо обработать грунтовкой и покрасить краской. Это позволит защитить металл от ржавчины.

Металлические профильные листы укладывают внахлест, прикрепляя к каркасу с помощью специальных саморезов, которые оснащены резиновой прокладкой. Так производят укладку всех листов. Поликарбонат прикрепляют с помощью термошайб, предварительно просверлив отверстия, либо специальной рейкой.

Важно: при работе на высоте следует соблюдать правила техники безопасности во избежание травм.

Видео

Добавить комментарий

www.stroy-krov.ru

видео-инструкция по монтажу своими руками, особенности конструкций из металлочерепицы, чертежи, цена, фото

Понравилась статья? Следите за новыми идеями из мира дизайна интерьеров, а так же полезных советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

На загородном участке, помимо жилого дома, существует настоятельная необходимость в дополнительных постройках: гараже, уголке для отдыха, летней кухне, сарае и пр. Если вы соорудите навес своими руками из металла, он с успехом сможет выполнять функцию одной из них.

Это сооружение совсем несложно в инженерно-проектном и строительном отношении. Оно будет долговечным и прочным, цена же его гораздо меньше строения, имеющего стены.

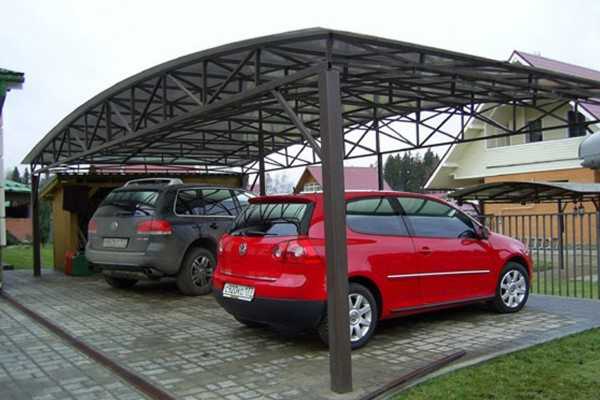

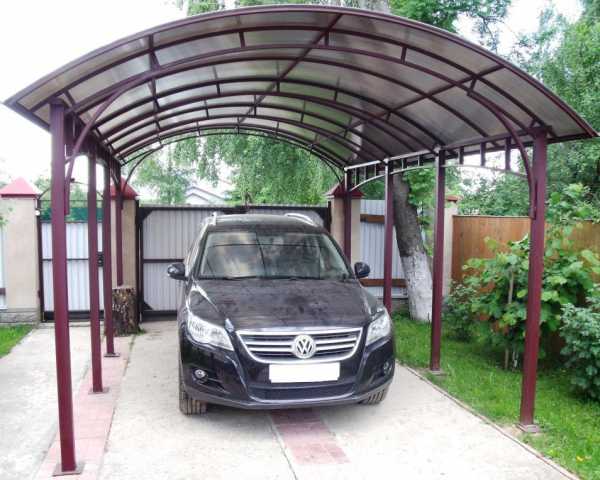

На фото оптимальный вариант металлического навеса.

Достоинства металла

Легкие металлические сооружения имеют следующие преимущества.

  1. Высокий уровень прочности.
  2. Долговечность – срок эксплуатации около 45 лет.
  3. Конструкции можно придавать самые разные формы.
  4. Быстрый монтаж — в течение 4/5 дней.
  5. Устойчивость к перепадам влажности и температур.
  6. Надежность сопряжения всех элементов.
  7. Огнестойкость.
  8. Навесы из металлоконструкций обладают эстетичностью и визуальной легкостью.

Проектирование сооружения

В первую очередь следует спроектировать навес. В ходе этого процесса выбирается форма сооружения и его кровли.

Форма и материал

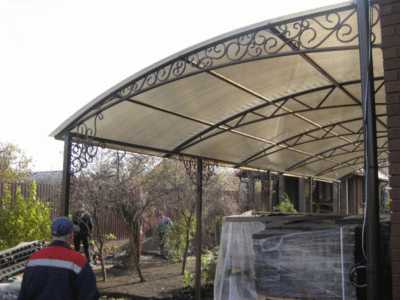

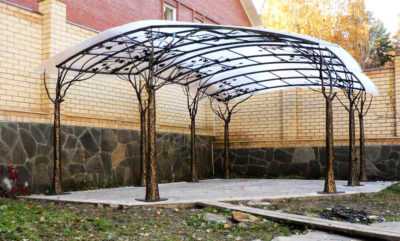

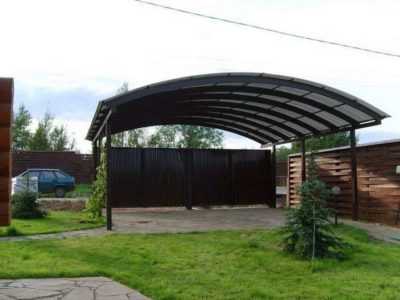

Арочный навес.

Сталь — гибкий материал, поэтому конструкции можно придать любой вид: круглый, квадратный, прямоугольный, многоугольный, овальный и т.д.

Крыша навеса при этом может иметь такие популярные конфигурации:

  1. Арочная форма. Практична и красива. На подобной кровле снег не накапливается, ветровые нагрузки ей не страшны, благодаря прекрасным аэродинамическим свойствам.
  2. Гладкая односкатная крыша. Похожа на увеличенный козырек над крылечком. Навес с таким верхом может быть и обособленным и пристроенным к дому.

Кровля может быть и такой.

  1. Гладкая двускатная форма наиболее практична. Осадки (дождь, снег) на такой конструкции не задерживаются.
  2. Волнистая кровля высоко эстетична и помимо практических функций, еще и украшает участок.
  3. Вогнутая двускатная форма имитирует кровли восточных построек и несет налет экзотики. Отлично отводит дождевую воду.

Обратите внимание!
Криволинейная конструкция навеса из металла довольно сложна в изготовлении.
Для этого вам будет нужен трубогиб.
Другой вариант – заказать гнутые элементы в цеху.

Выбор кровли

Для металлического сооружения наиболее часто используются такие материалы кровли.

  1. Плиты поликарбоната могут быть сотовыми либо монолитными. Последний вариант более прочен и дорог. Сотовый аналог гибок, из него можно создавать криволинейные формы. Материал обладает широким спектром цветов и разными уровнями светопроницаемости.
  2. Навес из металлочерепицы либо профнастила. Эти покрытия просты и удобны в монтаже. Надо предупредить, что эти материалы сильно шумят, когда идет дождь.

Кровля навеса из шифера.

  1. Асбестоцементный шифер проверен десятилетиями. Он недорог и имеет неплохую прочность.
  2. Тентовое покрытие из армированного ПВХ. Такое полотнище быстро натягивается и снимается. Обладает разной светопроницаемостью.

Осуществление расчетов

Сначала следует подобрать место для монтажа навеса. Он должен быть расположен наиболее удобно, исходя из его назначения.

Обратите внимание!
Далее нужно определить габариты будущей постройки, исходя из ваших нужд.
Затем выбираются материалы для навеса и осуществляются расчеты их прочностных характеристик с учетом возникающих нагрузок.
После этого составляются чертежи навесов из металла, и подсчитывается количество нужного материала.

Инструменты и материалы

Для работ вам потребуются:

  • профилированные трубы из металла, разного сечения – для каркаса;
  • выбранный материал для покрытия крыши;
  • саморезы для металла;
  • полимерные профили для поликарбоната;
  • щебень, цемент, песок для бетона.

Приобретать материал надо с запасом в 10%, с учетом отходов.

Приготовьте также инструменты:

  • сварочный аппарат;
  • болгарку;
  • дрель;
  • штыковую лопатку;
  • шуруповерт;
  • отвес и строительный уровень.

Сооружение навеса

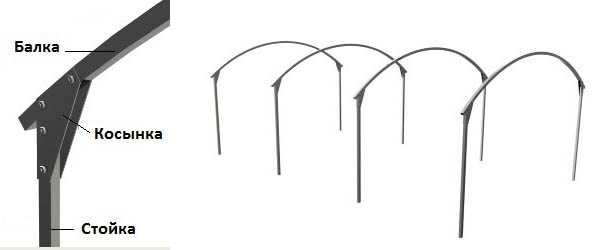

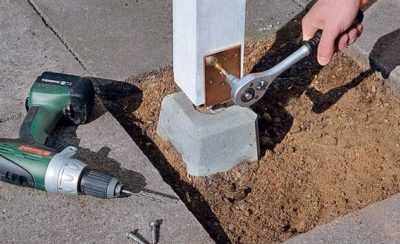

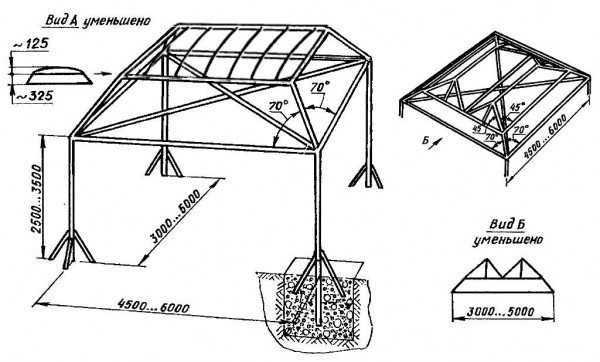

Схема установки каркаса без сварки.

Теперь можно начать работу.

Установка опор

  1. Сооружать навес надо на ровной площадке, которая должна немного возвышаться над землей и иметь уклон для оттока воды. Удалите растительность с участка и разровняйте его.
  2. Далее установите опоры. Для разметки точек под них используйте сделанные чертежи навеса из металла своими руками. Выкопайте четыре ямы, глубиной не меньше 60 см. Установите в них столбы. Делать надо это ровно, поэтому при работе пользуйтесь отвесом либо уровнем. Предварительно закрепите стойки при помощи подпорок из камня либо деревянных брусков.
  3. Затем размешайте бетон и залейте им ямки. Пропорции песка, воды, цемента и щебня в растворе должны быть такими: 3/1/1/3.
  4. Оставьте стойки в покое на 3 суток для достаточного отвердения смеси.

Монтаж каркаса

Далее устанавливаются металлоконструкции для навесов из поликарбоната. Перед сварочными операциями проконтролируйте правильность расположения вершин стоек. Измерения осуществляйте по диагоналям и периметру, учитывая высоту опор.

Затем надо действовать так.

  1. К верхушкам столбов горизонтально приварите профилированные трубы обвязки.
  2. На ней следует закрепить элементы каркаса крыши.
  3. Когда закончите установку остова навеса, зачистите сварные стыки и герметизируйте все отверстия.
  4. Далее инструкция рекомендует покрыть металл антикоррозийным грунтом и покрасить.

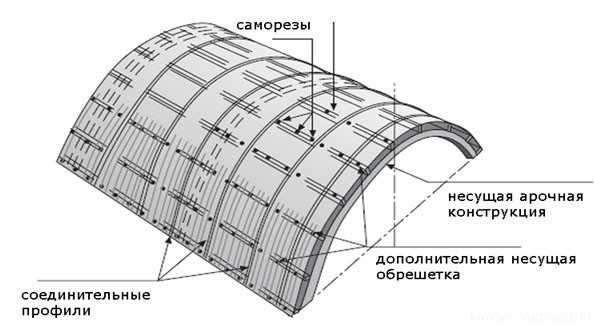

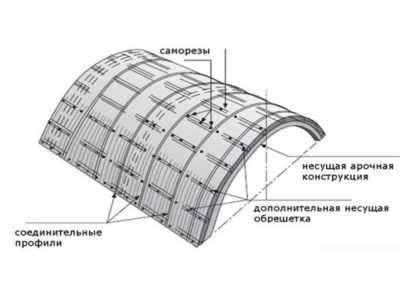

Схема установки кровли.

  1. После этого можно настелить кровельный материал.

Вывод

Установить навес на своем участке не так уж сложно. Сделать это может любой дачник, умеющий пользоваться сварочным аппаратом. Металлическое сооружение можно использовать, как гараж, летнюю кухню, спортивную и детскую площадку, хозяйственную постройку. Видео в этой статье продолжит ее тему.

krovlyakryshi.ru

Навесы из металла для машины: выбираем подходящий!

Навесы из металла часто используют для того, чтобы оборудовать на своем участке парковочное место. Такая конструкция позволяет надежно защитить автомобиль от осадков и попадания ультрафиолета. При этом навесы из металла обходятся в разы дешевле, чем полноценный гараж, занимают минимум места и собираются в сжатые сроки. Кроме того, заказчики могут сами выбирать тип и цвет покрытия, форму навеса и пр. Таким образом, всегда можно подобрать навес именно для своего участка, который отлично впишется в окружающую обстановку.

Что предлагают современные производители: самые популярные металлические навесы

Навесы из металла чаще всего изготавливают из металлочерепицы или профнастила. При этом также доступны разные формы крыши. Для того чтобы выбрать оптимальную модель, рекомендуем ознакомиться с каждой разновидностью более подробно:

  1. Навесы из металлочерепицы. Такие конструкции бывают двускатными или односкатными. Это значит, что можно установить навес к стене здания (дома или хозяйственной постройки), или же использовать его как самостоятельную конструкцию.
  2. Навесы из профнастила. Для односкатных конструкций профнастил используют редко, чаще выбирают именно двускатную крышу. также доступна более интересная форма, которой отдают предпочтение многие заказчики. Речь идет об арочных навесах, у которых крыша представляет собой полукруг.

Стоит отметить, что все металлические навесы могут быть стандартными, или же усиленными. В последнем случае конструкция дополняется специальными стальными фермами. Это необходимо для навесов большой площади, чтобы усилить их сопротивление ветровым и снеговым нагрузкам. Тем не менее, если вам нужен навес для одного автомобиля, такие детали не пригодятся.

Заказчики также могут выбирать способ установки металлического навеса. Этот момент необходимо учитывать еще на этапе производства конструкции.

Так, можно остановиться на следующих моделях:

  1. Сборный стальной навес. Он очень популярен у владельцев частных домов и дачных участков. Все элементы конструкции изготавливают так, что на месте монтажа их можно будет очень быстро и без лишних усилий собрать воедино. Кроме того, такой навес также может быть легко демонтирован, а затем установлен в другом месте. Что касается недостатков сборных навесов, то они заключаются в контроле за местами стыков. Так, в области крепления элементов между собой могут образовываться различные деформации или появляться ржавчина. Тем не менее, при правильном уходе за изделием, этого не произойдет.
  2. Сварной навес из металла. Справиться с монтажом такой конструкции самостоятельно достаточно сложно. Для этого потребуется помощь профессионала, а также специальное оборудование. Тем не менее, в итоге вы получите действительно надежную жесткую конструкцию, которая простоит в первозданном виде долгие годы. Такие навесы не подвержены деформации, воздействию внешних факторов, механическим повреждениям и пр. При этом конструкция не требует практически никакого ухода. Конечно, демонтировать сварной навес не так просто, как в первом случае.

Кроме формы и способа сборки, можно уделить внимание и внешнему виду навеса. Так, сейчас существует множество вариантов окрашивания конструкций, что позволит подобрать подходящую цветовую гамму. Также можно украсить и опорные элементы, придав им более стильный и современный вид.

teplictm.ru

Навесы металлические для автомобилей: важные рекомендации

Навесы для автомобилей – это не только надежное укрытие транспортного средства от солнечных лучей и непогоды. Они также могут стать уютной открытой беседкой или просторной террасой перед входом в дом или гараж. К такой завидной многофункциональности можно добавить их сравнительно невысокую стоимость и легкость в монтаже. При этом даже новичок в строительстве сможет без труда соорудить такую конструкцию.

Как не просчитаться с размерами навеса

Чтобы в будущем не возникало проблем и неудобств при эксплуатации самодельного строения для хранения для авто, первое и практически самое главное – правильно выбрать габариты будущей конструкции.

Конечно же эти параметры целиком и полностью зависит от количества и размеров размещаемых машин.

Важно! При любых габаритах необходимо, чтобы ширина конструкции превышала ширину автомобиля не менее чем на метр.

Есть некие стандарты для определенных авто:

  • Для хранения одной легковушки длиной четыре метра оптимальный вариант навеса с размерами 5*2,5 м;
  • Если планируется размещать джип, то потребуется конструкция побольше – 6,5*3,5 м.

Навес для двух автомобилей

Что касается высоты будущего навеса, то при ее планировании нужно учитывать не только высоту транспортного средства, но и предполагаемую загрузку верхнего багажника. Однако не стоит увлекаться – слишком высокие навесы могут расшатываться при порывистых ветрах и под него возможно частичное попадание осадков.

Если в ваших планах строительство металлического сооружения для хранения транспортного средства выше трех метров, то необходимо предусмотреть поперечные балки. Они обеспечит надежность и дополнительную жесткость конструкции.

Определение месторасположения навесов и его тип

Внимательно проанализируйте ваш участок и определите где более рационально будет разместить будущую конструкцию:

  • Перед главными воротами в гараж;
  • С боковой стороны гаража;
  • Перед главным входом. Такое расположение очень удобно еще и тем, что под таким навесом можно устроить небольшую зону отдыха, преобразив банальное место стоянки авто в уютную террасу;
  • С торца здания.

По типу конструкции навесы могут быть:

  • В качестве пристройки. В этом случае он соединяется с основным зданием и является продолжением его крыльца. Обычно несущая стена является местом закрепления кровли навеса;

Навес – пристройка

  • Самостоятельно строение. Такая конструкция представляет независимую постройку, основанную на несущих стойках.

Независимый навес

Преимущества и недостатки материалов для сооружения каркаса навесов

Любой автовладелец, решившийся на строительство «летнего домика» для своего «железного друга» испытывает муки выбора более подходящего материала для основной конструкции.

Дерево

Навес из дерева

Оно не только обладает простотой обработкой и монтажа, также использование древесины обеспечивает неоспоримый экологичный фактор. Благодаря сегодняшним технологиям станочной резьбы можно воплотить в жизнь ажурные и замысловатые дизайны деревянного каркаса.

К тому же именно из такого материала постройка получается наиболее легкой. Навесы, построенные из дерева, обладают самобытным очарованием и уютом. Больше всего такой типаж подходит для дач и участков с домами, построенными из дерева.

Обладая такими достоинствами нельзя не отметить весьма весомый недостаток: подверженность огню, воздействию грибка и гниению. Однако решить такую проблему можно с использованием специальных пропиток и растворов.

Также не стоит забывать и о том, как и все естественные материалы, дерево со временем разрушается – рассыхается, дает усадку. И с этим фактом, увы, не поспоришь.

Металл

Навес из металла

Сделать навес для своего транспортного средства своими руками из металла – это несомненно верное решение. Ведь такой материал прослужит вам не один десяток лет без повреждений и потери первоначального вида при правильной эксплуатации.

Металлические конструкции равнодушны к физико-механическим, химическим, и термическим воздействия. Однако стоит иметь ввиду, что постройки из такого материала очень быстро нагреваются и остывают. Поэтому если вы планируете использовать будущую постройку не только как место для хранения автомобиля, но и как в качестве зоны отдыха, то лучше всего предусмотреть поручни и лавочки из дерева.

Внимание! Со временем непоколебимый металл дает слабину и уступает ржавчине. Она даже в ближайшее время способна изрядно испортить внешний вид конструкции. Чтобы такой неприятности не произошло нужно еще на этапе строительства обработать каркас специальными пропитками, эмалями, грунтовками и красками.

Вариации изготовления металлических материалов

Металлический каркас – обобщенное определение. Ведь существует достаточно видов материалов, изготовленных из металла в большей или меньшей степени.

Круглая труба

Она представляет собой самый надежный вариант для несущих стоек каркаса. Ее диаметр колеблется в диапазоне 50 – 100 мм. Подходящий вариант монтажа – сварка. Для сооружения стропильной системы используются трубы диаметром 25-30 мм. Также зачастую в этих целях применяют дерево.

Алюминиевый профиль

Такой материал очень легок и прочен. Но что особо приятно – из него достаточно просто собрать любую конструкцию навеса с помощью специальных шайб или концевым способом.

Алюминиевый профиль

Кованые изделия

Они в своем исполнении ни капли ни уступают надежности обычным металлическим каркасам. Но дизайн вне всяких похвал. С помощью ковки можно создать невообразимые идеи, способные украсить любой участок.

Ковка металла для навесов

Единственный минус – высокая стоимость. Конечно можно сделать такую красоту своими руками при наличии специфического опыта. Но если такового не имеется можно самостоятельно изготовить металлический каркас и украсить его покупными кованными элементами. Заводская штамповка не только значительно более экономична, но и выглядит она весьма эффектно.

Материалы для сооружения кровли навесов

Из многообразия кровельных материалов можно легко выбрать на свой вкус и кошелек. При этом любой из описанных вариантов устройства крыши навеса идеально подойдет для металлического каркаса.

Профильный прокат

Или как в народе его называют «профлист». Это самый распространённый и бюджетный вариант покрытия навеса. Он изготавливается с оцинкованным (имеет серебристый цвет) и полимерным покрытием (широкий сектор цветов и оттенков). При этом они совершенно идентичны в своих эксплуатационных качествах.

Навес из профнастила

Профилированный лист весьма надежен, долговечен, стоек к коррозии, огнестоек, способен выдерживать большие, но равномерные статические нагрузки без повреждений. Однако он довольно чуток к ударам, быстро нагревается и усиливает звуки дождя.

При этом он достаточно гибок в монтаже, что позволяет делать из профлиста как всевозможные формы, так и простое односкатное покрытие.

Черепица

Автомобильный навес, сделанный из черепицы любой модификации, смотрится эффектно. Особенно если использовался тот тип черепицы, что при обрешетке крыши основного строения. Современная черепица легкая, гибкая и простая в монтаже. Благодаря ее пластики можно изготавливать любые формы кровли навеса. Также стоит отметить ее немалую стоимость.

Навес из гибкой кровли

Поликарбонат

Этот революционный материал воплотил в себе только положительные качества материалов для покрытия:

  • Долговечность;
  • Способность рассеивать УФ – лучи;
  • Гибкость в монтаже – дает возможность сооружения крыш различной конфигурации;
  • Широкий цветовой сектор;
  • Низкая стоимость;
  • Высокая шумоизоляция.

Закаленное стекло

Оно представляет собой самый аристократичный и эффектный материал для покрытия навеса. Оно не только обладает прекрасными эстетическими свойствами, но и хорошей прочностью и стойкостью к атмосферным воздействия.

Также его довольно сложно монтировать, поэтому покрытием навесов из закаленного стекла занимаются профессионалы. Ко всему можно добавить значительную стоимость как самого материала, так и услуг по его установки.

Навес из закаленного стекла

Основы конструктива навеса

Рассматривая детально будущий навес можно условно разделить его на две части: покрытие и опоры.

Металлический каркас навеса

Он представляет собой вертикально расположенные столбы из квадратного профиля или же круглой трубы с верхней металлической обвязкой. Если планируете сделать примыкающий навес к какому-либо зданию, то по возможности нужно разместить опоры возле стены для поддержания покрытия. Если нет такой возможности или желания достаточно будет закрепить на несущей стене балку, на которую и будет производится монтаж фермы навеса. Рабочее расстояние между опорами 1,5 – 2 м.

Кровля навеса

Она играет не последнюю роль в надежности всей конструкции. Ведь именно на нее ложиться немалый вес выпасаемых осадков. Поэтому важно произвести ее расчеты и выбрать тип конструкции. При этом нужно обязательно опираться на климатические условия региона и свойства выбранного материала.

Расчеты конструкции навеса довольно сложны и специфичны. Поэтому лучше обратиться за помощью к специалистам. Так же можно приобрести в интернете уже готовые чертежи навесов.

Оптимальный уклон покрытия навеса, подходящий для любого вида материала принимается 15 – 20о.

Типы ферм

По способу опирания фермы навесов бывают:

  • Арочная;
  • Блочная;
  • Консольная;
  • Блочно-консольная.

Внутренние конструкции фермы навесов могут быть:

  • Раскосые;
  • Полускосые;
  • Ромбические;
  • Треугольные.

По контуру пояса фермы навесов могут быть:

  • Параллельные;
  • Ломанные;
  • Треугольные;
  • Полигональные.

Пошаговая инструкция монтажа навеса из металла и поликарбоната

План навеса

Какой бы ни была конструкция будущего навеса понадобятся ключевые инструменты:

  • Сварочный аппарат;
  • Специальная машина или шаблон с помощью которых будут гнуться элементы фермы;
  • Дрель и шуруповерт;
  • Строительный уровень;
  • Диск по металлу.

Основные материалы:

  • Металлическая проф. труба для стоек и балки 60*60*3мм;
  • Металлическая проф. труба для арочной фермы 30*30*2 мм;
  • Металлическая проф. труба для прогонов 40*25*2 мм, 50*25*2 мм;
  • Пятки под стойки 30*30*6 мм;
  • Тротуарная плитка;
  • Сотовый поликарбонат толщиной 8 мм;
  • Бечевка;
  • Песок, щебенка;
  • Готовый бетонный раствор;
  • Болты;
  • Грунтовка по металлу;
  • Термошайбы.

Подготовив предварительно чертеж желаемой конструкции навеса, расчистив и подготовив площадку для строительства можно смело приступать к заложению фундамента.

Основание навеса

Устройство фундамента делится на следующие этапы:

  • Снятие верхнего слоя почвы;
  • Отметка мест под опоры;
  • Выкапывание ямок под стойки глубиной 70 см;
  • Устройство гравийно – песчаных подушек и плотная их утрамбовка;
  • После подготовленные ямы заливаются бетоном и в них вставляются опоры;
  • Время на схватывание бетона – 7-8 дней;
  • В это время можно выложить площадь навеса тротуарной плиткой или сделать бетонной основание;
  • После схватывая бетона нужно по размерам отпилить опоры и сделать верхнюю обвязку.

Фундамент

Изготовление фермы для навеса

Этот этап монтажа представляет собой самую сложную и трудоемкую часть, при выполнении которой просто не обойтись без помощи.

Сваривается ферма сначала внизу, а уже после производится ее монтаж на несущие опоры. С помощью специальной машины или жесткого шаблона выгните все детали фермы. Если у вас нет возможности произвести эту работу собственными силами, то обратитесь в специализированные фирмы.

Монтируются фермы через каждый метр, при этом с помощью металлического профиля устраиваются дополнительные ребра жесткости для придания большей основательности всей конструкции.

Изготовление фермы

После сварки всех стропильных узлов получившаяся конструкция поднимается на каркас с помощью спец техники. Крепление ее можно произвести болтами или сваркой на стальную косынку. После проделывания этих этапов работы необходимо сделать обрешетку. Она варится из профиля на расстоянии 75 см.

Обработка металлического каркаса

Внимание! Обязательно перед установкой поликарбонатного листа нужно произвести обработку сделанного каркаса. Она не только улучшит эстетический вид, но и максимально защитит от разрушающего воздействия ржавчины.

Для этого нужно обязательно пройтись наждаком, удаляя с поверхности следы старения. После можно обрабатывать специальной грунтовкой. После ее высыхания идет следующей этап – финишная отделка. Лучше всего наносить краску с помощью краскопульта. Такой способ не только сэкономит краску почти в два раза, но и обеспечит ровность покрытия.

Обшивка поликарбонатом навеса для автомобилей

Монтаж поликарбоната начинается с раскройки листов нужного размера. После этого обязательно обработать все края мелкой наждачкой для удаления образовавшихся заусениц.

Крепятся листы с помощью специальных термошайб. При этом листы не следует крепить плотно друг к другу. Нужно оставить небольшие зазоры. Они необходимы для термического расширения поликарбоната.

При этом важно правильно произвести крепление на термошайбы. Этот процесс происходит в следующем порядке:

  • Проделывается отверстие в листе. Оно должно быть немного больше диаметра ножки крепежа;
  • Обязательно одевается уплотнительная резинка. Она не только обеспечивает прочность и герметичность крепления, но и препятствует попаданию загрязнений;
  • Крепежный элемент нужно вставить в просверленное отверстие пока не услышите звук, напоминающий щелчок.

Обшивка поликарбонатом

Крепление поликарбонатных листов к металлическому каркасу можно производить и на специальные профили. Такой способ монтажа обеспечивает более герметичное соединение. Он более приемлем в том случае, когда монтаж нужно производить к панели. Однако при этом края все-таки крепятся на термошайбы.

Сделать металлические навесы для автомобилей вполне возможно самостоятельно. Для более подробного ознакомления со всеми работами рекомендуется ознакомится с исчерпывающим видеоматериалом.

Вконтакте

Facebook

Twitter

Google+

abgate.ru

Изготовление качественных и металлических навесов для дачи

Купить метал навес стараются в личных или коммерческих целях. Их можно встретить в качестве крытых площадок для машин, конструкции над входом в дом, козырьков над калиткой, укрытия для дров. Область применения самая разнообразная, наша компания предлагает изготовление навесов из металла не только по стандартным параметрам, но и по индивидуальным чертежам заказчика.

Сфера применения

Навес для машины на дачу из металла – первый вариант по популярности и количеству заказов. Чаще всего конструкция выполнена из металла, а вот обшита уже другим материалом, например, поликарбонатом. Надёжность, практичность и срок службы не менее 30 лет – вот что подкупает многих потребителей. При этом автомобиль защищен от снега, града, дождя.

Навес из металла на даче создается для отдыха, проведения праздников на открытом воздухе. Даже маленький дождик не распугает компанию и мероприятие можно проводить круглый год.

От палящего солнца на своем участке позволит спрятаться специальная контракция навеса. Они же могут защитить фрукты, ягоды, овощи от негативного воздействия погодных условий.

Навес для мангала из металла тоже пользуется популярностью, ведь только представьте ситуацию, когда угли догорели до нужной кондиции, но из-за дождя придется все готовить заново. Представлены самые разнообразные навесы для мангала из металла фото, которых можно оценить и подобрать для себя лучший вариант. Такой вариант будет иметь не только практичную ценность, но и станет прекрасным украшением участка. Навес над мангалом из металла может быть выполнен из стандартных компонентов, однако, чтобы придать индивидуальность, многие выбирают ковку. Тогда навес прекращается в настоящее произведение искусства.


Навесы над крыльцом из металла защищает ход от солнечных лучей, снега, осадков. Представлены различные формы, но арочные пользуются большей популярностью, они смотреться привлекательнее и с них легче счищать тот же снег, он не скапливается на вверху. Навесы над крыльцом из металла фото, которых может оценить каждый, представлены большим разнообразием. Каждый найдет для себя подходящий вариант, оценив навесы из металла фото.

Почему стоит выбирать навесы из металла?

Большинство заказов на навесы поступает именно из такого материала, как металл. Популярностью пользуются и комбинированные варианты, где основой конструкции может быть изделие из металла, а покрытие из поликарбоната. Такой вариант надёжный, долговечный, ему отводят срок службы в 30 лет. Навес из металла и поликарбоната самый популярный, на втором месте идет уже металлочерепица. Она превосходит технические параметры того же поликарбаната, но вот обойдется дороже. Кроме того можно встретить в качестве обшивки такие материалы, как стекло, оргстекло, мягкое кровельное покрытие.

Выбор конструкции под навес из металла зависит от особенностей сооружения. Популярность такого навеса объясняется рядом преимуществ:

  • Навес из металла выполняет не только практичные задачи, но и этетическую функцию. Если заказать кованные элементы, то в целом все будет выглядеть оригинально и дополнит стиль дома. Такие односкатные навесы из металла можно смело считать настоящим произведением искусства.

  • Долговечность изделий из метала за счет специальной антикоррозийной обработки и бережного ухода.

  • Несмотря на визуальную легкость конструкции, ее материал чрезвычайно прочный.

  • Крыльцо с навесом из металла может быть разной формы, размера. Представленное разнообразие непременно придется по душе каждому потребителю.

  • Материал соответствует всем экологическим нормам и стандартам.

  • Обеспечение защиты от ветра, осадков и лучей солнца. Например, навес для машины из металла продлит службу лакокрасочного покрытия кузова. Причем в плане конструкции оно может быть максимально простым.

  • Огне устойчивость – возможно выдержать любые нагрузки и при воздействии с огнем не воспламениться.



Многие уверены, что сделать навес из металла не сложно, и приступают к работе, однако, сколько простоит такое изделие. Поэтому так важно доверить все работы профессионалам. Они учитывают много нюансов монтажа. Навес из металла профиля легко впишется в любое дизайнерское решение. Можно заказать навес по стандартным параметрам или воплотить мечту в реальность и оформить все по индивидуальным эскизам.

Особенности конструкции

Навес к дому из металла можно поделить на три вида:

  • Миниатюрные конструкции в виде козырьков, беседок, мангала с крышей;

  • Отдельно стоящая металлическая постройка;

  • Комбинированный вариант функционирует в качестве пристройки к гаражу, дому, бане.

Рекомендуем ознакомиться с идеями навесов для садов.

Если создавать навес своими руками из металла, важно учитывать какой должна быть конструкция, стоит определиться с ней сразу и потом уже приобретать необходимо количество материала.

  • Самый простой и дешевый вариант в монтаже – форма навеса с односкатной крышей;

  • Двускатный козырек защищает от косых дождей и позволяет регулярно не следить за сугробами снега, который просто по ней скатывается;

  • В форме купола козырек выглядит весьма привлекательно, но вариант сложный в изготовлении, ведь слишком много закругленных элементов;

  • Прямой с подзоров вписывается в любой архитектурный стиль и является воплощением идеального сочетания цены и качества. Навес из металла цена, на который напрямую зависит от сложности конструкции, объемов работ и количества материалов, подбирается еще на этапе планирования строительства. При необходимости можно провести работы и после;

  • В качестве навеса для спуска в подвал часто используется модель под названием маркиза.;


  • Арочный козырек смотрится не только практично, но и привлекательно, популярностью пользуется и вогнутая конструкция.

На навес из металла чертежи создаются индивидуально с учетом особенностей самого здания. Учитывается крепление к стене – навесное или на опорах. В этом вопросе стоит довериться профессионалам, которые учтут и ваши предпочтения по внешнему виду навеса.

karavangard.ru

видео-инструкция по монтажу своими руками, особенности конструкций из поликарбоната, для дачи, изготовление, проекты, цена, фото

Понравилась статья? Следите за новыми идеями из мира дизайна интерьеров, а так же полезных советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Самые различные производственные помещения, территории и площадки, а также автомобильные стоянки, торговые и выставочные павильоны, базары и даже жилые здания – при их обустройстве обращаются в какую-либо организацию, где возможно изготовление металлических навесов и их монтаж, либо делают такие конструкции самостоятельно.

Конечно, это отнюдь не дань моде или традициям, так как такая подвесная крыша в состоянии защитить от атмосферных осадков и палящих солнечных лучей определённую площадь территории. Давайте разберёмся, из чего делаются такие сооружения, как это происходит, а также посмотрим демонстрацию видео в этой статье.

Конструкция металлического навеса для автостоянки

Навесы и козырьки

Материалы

Дуги из металла

  • Наиболее распространённая форма укрытия такого типа, это полуовал или аркада, следовательно, металлические дуги для навеса являются одной из самых важных частей каркаса. Размеры дугового профиля могут быть самыми разнообразными, но ведь и площади укрытия тоже сильно отличаются друг от друга, следовательно, всегда можно подобрать такой конструкционный материал по нужным размерам или сделать его на заказ.

Треугольные фермы. Фото

  • Но проект навеса из металлических конструкций не обязательно должен иметь округлую форму — он может быть в виде односкатной или двухскатной крыши и в таком случае там понадобятся треугольные фермы. Такие элементы, впрочем, как и остальные, можно приобрести в готовом виде, либо сделать под заказ (самостоятельно) для определённой территории, которую вы хотите укрыть.
  • Конечно, из материалов вам понадобятся металлические столбы для навеса, количество, диаметр и высота которых будет зависеть от величины и тяжести крыши. А вот кровельный материал вы можете выбирать по своему усмотрению, например, если вы хотите, чтобы на защищённую площадку пробивались солнечные лучи, то вам больше подойдёт крыша из поликарбоната. Но если вы будете делать навес для дачи над крыльцом, то здесь больше подойдёт металлочерепица, профнастил или просто оцинкованная жесть.

Примечание. Для защиты от солнца во время отдыха на загородном участке вам не понадобятся трубчатые металлические фермы и столбы из металлического профиля, а также профнастил или поликарбонат для кровли.
Здесь вполне достаточно столбиков, сделанных из тонких реек или бруса, а в качестве крыши хорошо подойдёт брезент, который вы можете снять при необходимости.

Расчёт фермы

Классическая арочная ферма

Наиболее распространённым вариантом для навесов можно назвать фермы в виде арок, которые состоят из двух основных элементов — дуг, которые соединены между собой вертикальными или наклонными (в виде треугольников) рёбрами жёсткости (для больших нагрузок инструкция рекомендует использовать треугольные перемычки).

Примечательно, что чем больше радиус арки, тем меньше будет на неё нагрузка от выпадающего зимой снега, зато цена такой конструкции возрастает прямо пропорционально изгибу, то есть, чем выше купол от основания, тем дороже он будет стоить, так как на него будет израсходовано больше материала.

Треугольная стропильная ферма

По сути, то же самое можно сказать про расчет металлического навеса из треугольных ферм, где видоизменяется только форма, но распределение нагрузки осуществляется по тому же самому принципу — чем выше верхняя точка треугольника, тем меньше нагрузки от выпадающего зимой снега.

А вот прочность арки или треугольника будет зависеть не только от радиуса дуги или величины угла, но и от количества и направления рёбер жёсткости. Так, вертикальные перемычки, даже если их много, создадут меньшее сопротивление, нежели наклонные, которые зафиксированы в виде треугольника.

Схема расчёта

Вне зависимости от формы металлической конструкции, и её принадлежности СНиП II-23-81 предусматривает несколько стадий определения возможной нагрузки, в данном случае — на ферму крыши навеса. Для начала следует определить конфигурацию строения, а точнее, самих поясов фермы — это напрямую будет зависеть от функционала навеса, его площади и предполагаемого давления сверху.

Висячие стропила

Итак, для расчётов нам нужно определить максимальное значение μ — это коэффициент, который соответствует нагрузке от выпадающего снега и за основание берётся количество осадков, которое выпадает на грунт.

Но чтобы перенести это на реальную конструкцию, когда мы строим металлический навес своими руками, то нам нужно определить углы касательных. К примеру, на первом пролёте мы получим 48⁰, на втором это будет 40⁰, а на третьем уже 30⁰ (уменьшается с каждым пролётом), то расчёт будет производиться на основе показателей Q и I.

Буква Q здесь будет обозначать нагрузку, которая создаётся массой снежного покрова в зимний период, а буква I будет указывать на длину металлических стержней. Рассчитываем косинус угла перекрытия, значит, в первом пролёте μ=0,07, тогда Q=180*0,07*0,4=5,4кг, тогда I=0,6*cos48=0,4м.

Второй пролёт у нас получится μ-0,3; I=0,5м; Q=29кг, а на третий — μ-0,5; I=0,54м; Q=56кг. Так можно рассчитывать каждую ферму, а затем найти среднее арифметическое и вы получите нужные цифры.

Примечание. Для монтажа больших навесов лучше всего использовать трубы диаметром 40 мм или квадратный профиль сечением 40×40 мм, где стенки будут не менее 3 мм толщиной.
При уменьшении толщины металла нужно увеличивать сечение профиля, например, если стенка имеет 2,0 мм, то вам уже понадобится труба диаметром 45 мм.
Но если длина навеса не более 5,5м, то можно использовать 40-миллиметровые трубы с двухмиллиметровой стенкой.

Заключение

Металлические конструкции надежные и долговечные.

В домашних условиях металлические арки для навеса или стропильные ноги можно даже делать из арматуры сечением 10 мм, так как такие конструкции в основном сооружаются у двери над крыльцом и имеют площадь не более двух квадратов. Конечно, если площадь сооружения увеличивается, то лучше для ферм использовать трубный профиль.

krovlyakryshi.ru
